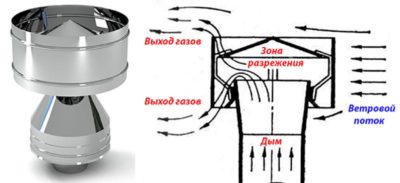

Как сделать дефлектор для вентиляции своими руками?

Как сделать вентиляционный дефлектор своими руками — от чертежа до готового устройства

Нормальная работа системы вентиляции предполагает наличие тяги в каналах и воздуховодах. Но со временем в шахту может попасть мусор, каналы могут просто забиваться пылью, которая накрепко прилипает к их стенкам, в особенности если на них есть жировой налет. Все это уменьшает диаметр воздуховодов, что негативно сказывается на работе всей системы вентиляции.

Именно поэтому многие домовладельцы устанавливают на оголовках вентиляционных труб специальные устройства под названием дефлекторы.

Особенности работы устройства

Вентиляционный дефлектор устанавливают для увеличения тяги в воздуховодах, шахтах и каналах. Это устройство, отклоняя воздушные потоки создаваемые ветром, создает на выходе системы вентиляции зону пониженного давления.

Воздушные массы, находящиеся в трубе, стараясь компенсировать разряжение, поднимаются к оголовку трубы, тем самым увеличивая тягу.

Это описание принципа действия всех дефлекторов, конструкций которых существует огромное количество.

Многие устройства не только отклоняют воздушные потоки, но и увеличивают скорость их прохождения над оголовком вентиляционной трубы, за счет сужения канала, тем самым значительно усиливая тягу (принцип аэрографа).

Грамотное использование дефлектора способствует увеличению производительности всей вентиляционной системы до 20%, особенно полезен он на вентиляционных каналах с большими горизонтальными участками и изгибами.

Кроме того, дефлектор на вентиляционной трубе прекрасно защищает от попадания внутрь различного мусора, мелких птиц, насекомых, а главное, атмосферных осадков. В основном, материал, из которого изготавливают эти аппараты, стойкий к коррозийным проявлениям. Это оцинкованная или нержавеющая сталь, керамика или пластик.

к оглавлению ↑

Существующие типы дефлекторов

На сегодняшний день существует огромное количество различных конструкций таких приборов. Среди них, наиболее востребованными моделями являются:

• ЦАГИ – эффективное и простое конструктивно устройство перенаправления ветра.
• Григоровича – также очень популярная конструкция дефлектора.
• Н-образный прибор для эффективного увеличения тяги в вентиляционных и дымовых трубах.

Кроме того, часто используются различные конструкции открытых дефлекторов как на оголовках вентиляционных, так и дымовых труб.

Все многообразия моделей можно классифицировать по некоторым отличительным качествам:

• По форме навершия устройства.
• Вращающийся (роторный или турбинный).
• Дефлекторы-флюгеры.

Кроме такого распространенного материала как металл, эти устройства изготавливают из пластика. Дефлектор вентиляционный пластиковый менее долговечный, чем его стальной аналог, но имеет более низкую стоимость и более утонченный внешний вид.

Именно поэтому пластиковые приспособления украшают вентиляционные шахты большинства частных домов. Но у него, кроме срока службы, есть еще один серьезный недостаток. Пластик не выносит высоких температур, поэтому его использовать на дымоходах не рекомендуется.

Флюгеры – дефлекторы, обычно, устанавливают на дымовые трубы, но и для вентиляционных систем они вполне пригодны. Воздушный поток, проходя через систему козырьков и щелей в корпусе изделия, перенаправляется благодаря чему над трубой создается зона пониженного давления. Следует напомнить, что флюгер имеет такую конструкцию, которая позволяет постоянно быть повернутым этому аппарату, рабочей стороной к ветру.

Вращающийся дефлектор вентиляционный благодаря своей конструкции не только усиливает тягу в вентиляционной шахте, но и эффективно защищает его от различного мусора и насекомых. Этот прибор, как правило, имеет шарообразную форму, поэтому выделяется среди всех оригинальным дизайном.

Существует еще один оригинальный тип вентиляционного дефлектора – ротационный, или как его еще называют турбинный. Это устройство преобразует энергию воздушных потоков во вращательное движение турбины, которая закручивает воздух, по принципу торнадо, тем самым создается увеличение тяги в воздуховоде. Этот аппарат показывает прекрасные результаты даже в теплое время года, создавая тягу в системе вентиляции.

к оглавлению ↑

Изготовление простейшего прибора своими руками

Несмотря на сложность конструкции сделать дефлектор своими руками сможет каждый домашний мастер. Достаточно только иметь необходимые инструменты и материалы. Для самостоятельного изготовления этого устройства понадобится:

• Лист плотной бумаги или картона.
• Лист оцинкованного металла.
• Чертеж дефлектора с расчетами относительно диаметра трубы.
• Заклепочный пистолет.
• Ножницы по металлу.
• Дрель с набором сверел.
• Маркер или чертилка.

После подготовки инструмента, материала и средств индивидуальной защиты(очки, перчатки), можно приступать к изготовлению вентиляционного дефлектора своими руками.

1. Прежде всего, следует перевести контуры изделия с чертежа на металл. Должны быть развертки всех основных частей устройства: колпак, диффузор, внешний цилиндр, стойки.
2. После этого, нужно вырезать все части устройства, по полученной выкройке.
3. Соединить все части устройства, согласно чертежу или эскиза, при помощи заклепочного пистолета.
4. Соединить две части дефлектора с помощью стоек, вырезанных из того же металла.

После изготовления можно устанавливать дефлектор на оголовок трубы, тщательно закрепив его с помощью хомутов.

Совет:
Дефлектор создаст дополнительную тягу в каналах только в том случае, если все его детали будут выполнены по определенным размерам. Следует помнить, что установку следует проводить, работая на высоте, поэтому лучше это делать вдвоем и со страховкой. Если вы не уверенны в своих силах обратитесь к профессионалам, которые имеют опыт в изготовлении и установке этих нужных приборов.

>>> Все про аренду авто на Кипре

Источник: http://ventilationpro.ru/vytyazhnaya-ventilyatsiya/kak-sdelat-ventilyacionnyjj-deflektor-svoimi-rukami-ot-chertezha-do-gotovogo-ustrojjstva.html

СтройкаДиалог

Вентиляция в малоэтажном доме играет серьезную роль. Особенно важна ее эффективная работа в подсобных помещениях, в кухне, в санузлах.

Устройство вентиляционных каналов помогает решить проблему воздухообмена, однако если система работает неудовлетворительно, то в доме не только застаивается отработанный воздух, но и повышается влажность, в помещении нарушается оптимальный микроклимат. В этом случае рационально использовать простое устройство – дефлектор.

Его установка повысит эффективность тяги в вентиляционном канале, как минимум процентов на 15%. Это немудреное приспособление без особых сложностей может соорудить каждый хозяин самостоятельно.

Дефлектор вентиляционный: что это такое и как он работает

Циркуляция воздуха а, значит, его обмен в системе вентиляции происходит в результате движения по каналам воздушной массы, которая образуется благодаря разности давления внутри и снаружи дома. На функционировании естественной вентиляционной системы серьезно сказываются погодные условия. В летний период, когда перепад давления внутри строения и на улице незначителен, тяга становится минимальной или вообще нулевой. Этот недостаток легко устранить с помощью дефлектора.

Под этим термином подразумевают простое аэродинамическое устройство, устанавливаемое на оголовок канала в системе приточно-вытяжной естественной вентиляции, что значительно повышает ее тягу.

Как функционирует дефлектор? Когда оголовок шахты увенчан дефлектором для вентиляции, воздушный поток, отражаясь от поверхности диффузора, рассекается. В результате этого вокруг оголовка образуется область разряженного воздуха, благодаря чему поток воздушной массы, находящейся внутри канала, устремляется вверх, формируя дополнительную тягу.

Сконструированы и производятся различные виды дефлекторов вентиляционных, среди них пользуется заслуженной популярностью модель, разработанная Центральным институтом аэрогидродинамики (дефлектор ЦАГИ). Ее конструкция прекрасно подходит для установки и на вентиляционные шахты, и на дымоходы.

Конструкция дефлектора ЦАГИ

Наиболее распространенным вариантам для установки в вентиляционную систему считается дефлектор ЦАГИ. Простое приспособление состоит из следующих элементов:

1. Диффузора, который представляет собою часть трубы, имеющую конфигурацию усеченного конуса. Узкой стороной его монтируют на трубу.
2. Навершия в виде колпака или зонтика, защищающего полость канала от проникания осадков и мусора.
3. Кольца, скрепляемого с внешней стороной диффузора, применяя кронштейны.
4. Патрубка, монтируемого на оголовке вентиляционного канала.
5. Кронштейнов для крепления колпака.

Дефлектор вытяжной вентиляции данной конструкции распространен на строительном рынке, приобрести устройство не составит труда. При желании его несложно сделать и самому, главное правильно определиться с размерами и приобрести нужные материалы. Лучшим вариантом считается оцинкованная и нержавеющая сталь, реже применяется жесть и алюминий. В продаже встречаются изделия и из пластика, отличающиеся низкими ценами по сравнению с металлическими изделиями.

В расчетах, как это видно из схемы дефлектора следует отталкиваться от значения диаметра вентиляционной шахты. Поэтому нужно тщательно выполнить замер.

• d – диаметр внутри вентиляционного канала, которому должна соответствовать узкая часть диффузора;
• 1,25 d – расчетная величина диффузора в широкой части;
• 1,7 d – значение ширины зонта;
• 2 d – требуемый диаметр кольца;
• 1,2 d – значение высоты кольца;
• d/2 – расстояние между узким фрагментом диффузора и нижним краем кольца.

На основании полученного значения диаметра воздуховода определяются все расчетные величины элементов будущего приспособления. Чтобы не допустить ошибок, рационально сначала собрать макет дефлектора из картона. Для этого на бумажные листы наносят разверстку каждой из деталей устройства, а вырезав, собирают модель. Если расчеты размеров дефлектора ЦАГИ выполнены верно, то приступают к изготовлению прибора.

1. Картонные заготовки служат клише для изготовления металлических деталей своими руками. Они накладываются на стальной лист, и по их контуру наносятся рисунок каждой детали. Затем они вырезаются ножницами по металлу. На срезах металл рекомендуют подогнуть на 5 мм пассатижами, а затем отбить молотком.
2. Диффузор изготовляют, сворачивая заготовку в цилиндр, края которого скрепляют, используя болты или заклепки. Применяют также сварку.
3. По аналогии выполняют внешнее кольцо, а для колпака сворачивают конус, соединяя края.
4. Вырезают металлические полоски размером 20×6 см. На зонтике колпака просверливают отверстия, отмерив 5 см от края, и крепят полоски, заранее подогнутые по длинным сторонам и отбитые молотком. Полоски загибают, придавая им П-образную форму.
5. Выполненными скобами зонтик соединяют с диффузором. Далее собранная таким образом конструкция вставляется во внешнее кольцо.

Дефлектор ЦАГИ, правильные размеры и сборка приспособления, его монтирование на шахте позволят обойтись без принудительной механической вентиляции, которая работает от электросети и потребляет дорогостоящую электроэнергию.

Когда устройство готово, остается его зафиксировать на воздуховоде. Если это металлическая труба, то, просверлив отверстия, дефлектор крепят к ней, применяя саморезы или болты. Если шахта выложена из кирпича, то фиксируют приспособление при помощи хомута. Важно, чтобы между дефлектором и каналом не оставались зазоры. Поэтому хомут затягивают плотно, а стыки заделывают герметиком.

Для дополнительного улучшения тяги рекомендуют устанавливать дефлектор вытяжной вентиляции выше уровня крыши на 1,5 – 2 метра. В этом случае используют схему крепления устройства на отрезок трубы, которую затем монтируют на вентиляционный канал и крепят, используя металлические хомуты. Диаметр данной трубы должен быть немного больше диаметра основной шахты вентиляционной системы.

Хорошая вентиляция в доме обеспечивает чистоту воздуха, помогает поддерживать комфортную температуру и влажность. Поэтому, понимая, что такое дефлектор и его роль в вентиляции, отпадают всякие сомнения в вопросе установки устройства.

Источник: http://StroikaDialog.ru/articles/communikacii/kak-soorudit-deflektor-dlya-ventilyacii-svoimi-rukami

Дефлектор вентиляционный своими руками

Правильно спроектированная вентиляционная система обеспечивает чистый и свежий воздух внутри помещения. Главным условием её эффективной работы является наличие тяги. К сожалению, мусор и пыль, попадающие в каналы, способны нарушить нормальную работу оборудования. Чтобы этого не произошло на вентиляционную трубу необходимо установить дефлектор.

Если дефлектора на вентиляционной трубе нет, то её диаметр будет постепенно уменьшаться. В наибольшей степени этому способствует жир, который скапливается на стенках воздуховода. Именно на него налипает пыль и мусор.

Вентиляционный дефлектор устанавливается на оголовок трубы. На первый взгляд, это защищает каналы от мусора, который может попадать извне. Но не всё так просто. Устройство выполняет целый ряд функций, каждая из которых важна.

Особенности

Установка дефлектора на вентиляционную трубу в значительной мере позволяет увеличить тягу. Устройство отклоняет воздушные потоки. В итоге на выходе из вентиляционной шахты образуется зона пониженного давления. Благодаря этому воздух, внутри трубы поднимается вверх. Таким образом происходит компенсация давления.

Существует множество конструкций дефлекторов, но все они работают по описанному выше принципу. Интересно, что в большинстве современных устройств имеется сужение канала. Это позволяет добиться роста скорости, с которой воздушные потоки проходят над оголовком трубы. В результате тяга усиливается. Данный эффект носит название «принцип аэрографа».

Если правильно использовать дефлектор на вентиляционной трубе, то можно добиться значительного прироста в эффективности работы всей системы. При правильном выборе устройства и его оптимальной установке прирост мощности может достигать 20 процентов.

Внимание! Самую высокую эффективность вентиляционный дефлектор показывает при установке на вентиляционных каналах с изгибами и большими горизонтальными участками.

Но основным предназначением дефлектора всё-таки является защита воздуховода от попадания внутрь мусора, насекомых, мелких птиц и атмосферных осадков. Так как устройство устанавливается снаружи, то материалом корпуса является нержавеющая сталь или керамика. В некоторых случаях можно увидеть и обычный пластик.

Плюсы и минусы

Перед тем собрать агрегат своими руками необходимо узнать не только его позитивные стороны, но и негативные. Для начала сосредоточимся на позитиве. Зонтичная конструкция эффективно защищает трубу от осадков и грязи, также можно наблюдать увеличение тяги.

Главным недостатком дефлектора на вентиляционную трубу является то, что когда ветер дует снизу, то поток ударяется в верхнюю часть конструкции и не даёт воздуху нормально выходить наружу. Поэтому иногда могут наблюдаться проблемы с работой системы. К счастью, это происходит довольно редко.

К тому же были придуманы действенные контрмеры. Проще говоря, конструкции стали обустраивать двумя конусами, которые соединяются основаниями. Поэтому если вы хотите получить по-настоящему надёжный агрегат, это лучше всего учитывать при создании чертежа.

Внимание! Чем сильнее нисходящий поток ветра, тем выше давление внутри вентиляционного дефлектора, который установлен на трубе.

Виды

Существует множество разновидностей дефлекторов для вентиляционных труб:

Весьма востребованным является дефлектор Цаги. Устройство обрело высокую популярность благодаря простоте конструкции и высокой эффективности.

Дефлектор Григоровича пользуется большой популярностью.

Н-образный аппарат является наиболее эффективным при установке на дымовых трубах.

Также довольно часто можно встретить открытые конструкции. Так как всевозможных конструкций на рынке довольно много, их классифицируют по следующим параметрам:

• форма навершия,
• роторный или турбинный принцип работы,
• тип флюгера.

Особую роль играет материал, из которого сделан дефлектор. К примеру, пластиковые изделия обладают сравнительно невысокой ценой, но при этом их срок эксплуатации не очень велик. Также можно отметить утончённый внешний вид.

Именно из-за эстетичности пластиковые дефлекторы можно увидеть на большинстве труб в частных домах. К сожалению, пластик не выносит высоких температур, поэтому его нельзя устанавливать на дымоходах.

Вращающийся вентиляционный дефлектор усиливает тягу и эффективно защищает каналы от попадания внутрь разнообразного мусора. Главной особенностью устройства является шарообразная форма.

Ротационный вентиляционный дефлектор для трубы также может называться турбинным. Устройство способно за счёт энергии ветра обеспечивать движение турбины. Внутри её воздух закручивается по принципу торнадо. Это, в свою очередь, увеличивает тягу в воздуховоде. Как результат можно наблюдать хорошую тягу даже летом.

Дефлектор Григоровича

Существует множество разновидностей вентиляционных дефлекторов для труб. Если же брать во внимание конструкцию, в которой сочетается простота и эффективность, то это, безусловно, агрегат Григоровича.

Этот вентиляционный дефлектор для трубы имеет усечённый конус. Он ещё называется диффузором. Сама вентиляционная труба должна в него немного входить. Сверху монтируется защитный зонт. Под ним устанавливается конструкция, обеспечивающая пониженное давление даже при боковом ветре. Она имеет форму конуса. Само собой, подобная конструкционная особенность увеличивает силу тяги.

Подготовительные работы

Чтобы сделать вентиляционный дефлектор своими руками и установить его на трубу для начала нужно выполнить определённые подготовительные работы. Устройство состоит из таких основных элементов:

• входного патрубка,
• диффузора,
• колпака.

В качестве материала лучше всего выбрать нержавеющую сталь. Её высокие антикоррозийные свойства обеспечат долгий срок службы дефлектора на вентиляционной трубе.

Перед тем как начать сборку своими руками необходимо озаботиться наличием нужного инструментария, в него входит:

• болгарка,
• дрель,
• хомуты,
• молоток,
• рулетка,
• ножницы для металла,
• болты и гайки,
• заклёпки.

Также вам нужно подумать о поиске подходящих для агрегата листов металла. Особое внимание нужно уделить средствам защиты. Не стоит начинать работу без перчаток и очков.

В подготовительный процесс также входит создание чертежа для вентиляционного дефлектора своими руками. Стоит признать, что это довольно непростая задача. Конечно, саму конструкцию сверхсложной не назовёшь, тем не менее для того, чтобы получить пригодный к длительной эксплуатации агрегат нужно всё тщательно рассчитать.

Оптимальным будет взять уже готовый чертёж, к примеру, один из этой статьи. Но вы должны учитывать, что размеры трубы у вас могут быть совсем другими. Поэтому в процессе осуществления проекта может понадобиться внести дополнительные коррективы. Лучшим вариантом будет обратиться в конструкторское бюро, где вам сделают готовый проект, который вы сможете воплотить в жизнь своими руками.

Сборка

После того как вы подготовите весь нужный инструмент и позаботитесь об индивидуальной защите, можно будет приступить к самому процессу. Для начала необходимо перевести контуры с чертежа на металл. При этом особое внимание уделяется следующим элементам:

• колпаку,
• диффузору,
• внешнему цилиндру,
• стойкам.

От того, насколько тщательно вы всё прорисуете, зависит конечный результат в виде готового к работе агрегата. Как только метки нанесены, можно приступать к вырезанию нужных форм, конечно же, для этого вам понадобятся ножницы по металлу.

Чтобы соединить вырезанные элементы между собой используйте заклёпочный пистолет. При этом своеобразными мостами между двух частей основной конструкции будут выступать стойки.

Внимание! Стойки должны быть вырезаны из того же металла, что и две основные части агрегата.

После того как агрегат будет собран, его можно устанавливать на изголовье трубы. При этом сама конструкция крепится при помощи хомутов. На этом процесс изготовления и установки можно считать завершённым.

Итоги

Вентиляционный дефлектор — это важный элемент в системе вентиляции. Он позволяет увеличить производительность системы на 20 процентов и при этом защищает внутренние каналы от мусора, пыли и осадков. Чаще всего агрегаты такого класса делаются из листов нержавейки, но возможны и другие варианты.

Источник: http://obrawa.ru/deflektor-na-ventilyatsionnuyu-trubu/

Что представляет собой дефлектор

Сегодня цилиндрический, конусообразный или округлый корпус дефлектора можно увидеть на крышах частных домов. По сути, дефлектор представляет собой аэродинамическую насадку, предназначенную для создания дополнительного разряжения на срезе вентиляционной трубы. В результате увеличивается перепад давления над трубой и внутри помещения, увеличивается тяга и производительность вентиляционной системы.

Конструктивно любой дефлектор состоит из трех узлов:

• Корпуса с креплением, обеспечивающим надежную и прочную установку на срезе вентиляционной трубы;
• Системы захвата воздушного потока, состоящей из нескольких неподвижных аэродинамических профилей или вращающегося элемента, как в случае турбинных дефлекторов;
• Колпака или защитной крышки, закрывающей срез трубы от проникновения дождя, снега, любопытных птиц, насекомых, мышей и прочей живности.

Для работы вентиляционному дефлектору необходимо одно условие — постоянный, стабильный горизонтальный поток ветра, желательно одного направления. В условиях постоянного потока воздуха дефлекторная насадка позволяет уменьшить высоту вентиляционной трубы на крыше почти вдвое. В безветрие дефлектор практически не работает.

Усиление тяги благодаря сжатию дополнительного потока воздуха также используется в дымоходах и продувках, когда из помещения или камеры сгорания необходимо быстро удалить продукты сгорания, дым, гарь, копоть. Дефлектор помогает резко интенсифицировать горение. Например, в эпоху паровозов использовался импровизированный бустер: чтобы резко увеличить мощность паровой машины, пара из котла выбрасывалась через дымовую трубу наружу, что увеличивало интенсивность горения и мощность двигателя чуть ли не на 70%.

Конструкция и принцип работы дефлектора вентиляционной трубы

Устройство и принцип работы дефлекторного усилителя основаны на хорошо известном физическом явлении падения статического давления в потоке воздуха или воды. Упрощенное устройство и схема работы дефлектора приведены на чертеже и рисунке.

Основу конструкции составляет упрощенный аэродинамический профиль, как правило, это два вертикально расположенных конуса или гребня, направленных вершинами друг к другу. Поток воздуха, обтекая конусообразный или шаровидный профиль, сжимается и ускоряется под действием динамического напора, как минимум в два раза.

В результате давление воздуха на срезе вентиляционной трубы падает, что и обеспечивает увеличение производительности вентиляции. Конструкцию нельзя назвать абсолютно бесшумной. При проектировании размеров и характеристик дефлектора разработчики используют средние значения горизонтальных потоков воздуха. На практике скорость ветра может превышать 15 — 20 м/с, что приводит к возникновению воздушных колебаний в виде гула и высокочастотного свиста. Чтобы избежать зашумления дефлектора, наиболее современные модели изготавливаются в виде многочисленных секторов и спрямляющих решеток.

Дефлектор не стоит путать с вытяжным электровентилятором, устанавливаемым на срезе вентиляционной трубы, несмотря на то, что предназначение у обоих приборов одинаковое, конструкция, надежность, эффективность и принцип работы у них разные. При желании можно сделать простейший дефлектор вентиляционный своими руками по чертежам, приведенным ниже.

Наиболее распространенные модели вентиляционных дефлекторов

Дефлекторные усилители тяги широко используются в частном домостроении и в многоэтажных домах, как средство для повышения эффективности системы вентиляции. Сегодня наиболее известны несколько конструкций вентиляционных дефлекторов:

1. Модель дефлектора, разработанная ЦАГИ – центральным аэродинамическим институтом, она так и называется. Тяжелая, громоздкая, рассчитанная на большую высоту и огромные расходы воздуха;
2. Система Григоровича, изображенная на фото ниже. Одна из самых удачных схем дефлектора. Простая и эффективная конструкция, которую вполне по силам изготовить и установить на крыше своими руками;
3. Турбо дефлекторы вентиляционные, отличаются наличием спрямляющей куполообразной решетки, способной вращаться под действием воздушного потока и одновременно создавать разрежение внутри купола;
4. Парусные или флюгерные дефлекторы.

Схема Григоровича отличается разительной простотой и высокой эффективностью. По сути, вентиляционный дефлектор построен в виде двух усеченных конусов, закрытых колпаком. Небольшой вес и прочность дефлектора позволяют устанавливать на относительно слабые вентиляционные и пластиковые вентиляционные трубы. Устройство нечувствительно к направлению воздушного потока, пульсациям и перетеканием ветра.

Дефлекторы по схеме Григоровича на сегодня занимают 80% рынка вентиляционных усилителей тяги для систем вентиляции частных домов.

По схеме Григоровича изготавливается промышленный образец вентиляционного дефлектора под маркой ДС, в котором уже имеется дополнительная защитная сетка от птиц и паразитов.

Модели ДС показывают максимальную эффективность усиления тяги в вентиляционной трубе только на плоской крыше. Кроме того, наличие сетки нередко приводит к обмерзанию экрана, но обойтись без защиты невозможно, так как вентиляционные трубы нередко используются птицами и насекомыми для проникновения внутрь здания.

Система дефлекторов разработки ЦАГИ

Модели ЦАГИ является основными для большинства промышленных объектов. Конструктивно представляет собой двухуровневый колпак-дефлектор с нижним и верхним обтеканием корпуса потоком воздуха. Чтобы избавиться от резонирующего шума и свиста при сильном ветре, корпус вентиляционного дефлектора закрывают кольцевым экраном.

По заявлениям разработчиков, экран позволяет защитить корпус от образования наледи и снежной пробки.

ЦАГИ очень хотели сделать свой дефлектор на вентиляционную трубу высокоэффективным и надежным, но на практике получилось очень дорогое и громоздкое изделие, страдающее обледенением в зиму и быстро ржавеющее даже при небольшом количестве химически активных окислов серы, азота и фосфора.

ЦАГИ дефлектор не прижился нигде, кроме цехов промышленных производств. В частном секторе модель не прижилась, ее даже не пытались копировать, кроме того, для эффективной работы вентиляционную трубу с дефлектором необходимо поднимать на 1,2-1,5 м над коньком крыши.

Турбина как способ усиления тяги в вентиляционной трубе

В качестве примера одного из наиболее интересных способов усиления тяги можно привести турбинные схемы. Наиболее распространенная купольная турбина изображена на фото.

Конструкция состоит из более двух десятков лопаток из тонколистового металла, собранных в бутон. Наружная оболочка из лопаток крепится на консольно закрепленную ось вращения.

Дефлектор устанавливается только на вентиляционные трубы круглого сечения. Куполообразное размещение лопаток позволяет эффективно улавливать горизонтальные воздушные потоки 0,1-0,5 м/с горизонтального и вертикального направления, что делает турбину необычайно эффективной. Для работы купола достаточно слабого «термика» от нагретой на солнце крыши.

Еще одним преимуществом турбины является ее неприхотливость к выбору места установки. Как правило, купола устанавливают на вентиляционную трубу, на высоте 30-35 см над кровельным покрытием, что практически не оказывает никакого влияния на стропила и обрешетку.

Дефлекторы турбинной схемы нечувствительны к пылевым бурям и интенсивному выпадению конденсата. Во-первых, даже при небольшой скорости вращения выпавшая пленка влаги срывается и скапывает с острых краев лопаток. Даже если наружная оболочка будет по каким-то причинам заблокирована, вентиляционная система все равно будет работать, но с меньшей на 10-15% эффективностью.

Парусные и капюшонные модели

Очень необычными по внешнему виду являются флюгерные или капюшонные модели дефлекторов.

По сути, это единственная схема, в которой полноценно используется эффект Бернулли или эжекции. Принцип работы устройства основывается на способности флюгера разворачиваться в подветренную сторону. Набегающий поток воздуха создает в вентиляционной трубе разрежение на 15-20% выше, чем в системах Григоровича или в турбине.

Конструкцию оснащают своего рода капюшоном, выполняющим роль крыла флюгера и одновременно закрывающим выхлопное отверстие вентиляционной трубы от дождя и снега.

Для эффективной работы вентиляционную трубу с капюшонным дефлектором необходимо поднимать на самую верхушку конька, где нет отраженных потоков воздуха. Основным недостатком флюгерного варианта является высокая инерция, при резких порывах ветра зачастую флюгер не успевает развернуться по ветру, и часть отходящих газов загоняется динамическим давлением обратно в вентиляционную систему дома.

Как и у турбины, флюгерный эффект усиления тяги и работоспособность капюшонного дефлектора практически не зависит от конденсата, пыли и температуры воздуха.

Одной из разновидностей флюгерной схемы являются трубчатые дефлекторы. По сути, это двухсторонний воздушный диффузор – конфузор, который также проворачивается потоком воздуха по ветру. Коэффициент усиления тяги в вентиляционной трубе в таком устройстве выше, чем у схемы Гриневича, но ниже, чем у классической капюшонной конструкции.

Заключение

Кроме перечисленных систем усиления разряжения в вентиляционной трубе, существует достаточно много комбинаций и модификаций с двойными насадками, с перфорированными стенками, с пылеуловителями, напорными трубами и клапанами обратной тяги. Но все они, так или иначе, обладают меньшей эффективностью и более сложным устройством, что неминуемо сказывается на устойчивости работы конструкции.

Источник: https://2proraba.com/teplo-ventilyaciya/deflektor-ventilyacionnyj-na-trubu.html

Турбодефлектор для вентиляции своими руками + чертежи

Система вентиляции – важная часть любого помещения. Она необходима для отвода отработанного воздуха в помещении и насыщения его новым, свежим. Польза от такой системы понятна. Ведь находиться в комнате, где спертый воздух, разные запахи и тяжелый воздух не так приятно. Существует принудительная и естественная вентиляция.

Принудительная функционирует за счет системы вентиляторов, а естественная – благодаря физическим законам. Для усиления такой системы вентиляции используются дефлекторы. Они фиксируются на выход трубы системы естественной вентиляции. Благодаря силе ветра, дефлектор усиливает тягу в системе.

К тому же они защищают каналы от проникновения грызунов и мусора.

Это незаменимые устройства. Существует несколько разновидностей турбодефлекторов. Мы рассмотрим их особенности, преимущества, а также узнаем, как сделать турбодефлектор для вентиляции своими руками.

Как работает устройство

Безусловно, чтобы сделать что-то, нужно понять принцип его работы. С дефлектором то же самое. Можно сказать, что принцип работы изделия довольно прост: за счет энергии ветра, дефлектор начинает создавать разрежение воздуха в вентиляционной шахте. Это способствует увеличению тяги, отработанный воздух быстрее выходит, как с помещения, так и из подкровельного пространства. Ведь бывает так, что естественная вентиляция не справляется с данной задачей, поэтому дефлектор помогает усилить тягу в системе.

Важно! Такие турбодефлекторы используются не только для системы вентиляции, но для печей и каминов, усиливая тягу и выводя дым быстрее.

Примечательно, что каким бы ни было направление ветра и его сила, крыльчатка (так называется вращающаяся головка) всегда крутится в одну сторону, создавая в системе частичный вакуум. Благодаря ему увеличивается интенсивность движения воздуха. К тому же в таком случае исключается образование обратной тяги и улучшается обмен воздухом. Как уже упоминалось ранее, осадки и мусор не попадают в систему.

Получается, что для вентиляционной системы естественного типа турбодефлектор просто необходим. Он никогда не помещает, но в свою очередь сделает работу вентиляции более эффективной.

Конструкционные особенности

Конструкция дефлектора не очень сложная. Ее верхняя часть (головка), начинает вращаться под воздействием силы ветра, тем самым создает разряжение в трубе. Нижняя часть, корпус, фиксируется непосредственно к вентиляционному каналу. Чтобы успешно установить турбодефлектор на своем месте, в нижней части сделаны отверстия для саморезов.

Обратите внимание! Турбодефлектор профессионалы рекомендуют устанавливают не только в системах с проблемами. Их рекомендуют использовать даже для нормально работающих систем. Благодаря этому небольшому устройству, эффективность работы вентиляции улучшится на 20%.

Так как выход вентиляции может быть разным, то и конструкция турбодефлектора тоже разнится. Существуют такие виды турбодефлекторов:

• круглые;
• квадратные;
• прямоугольные.

Выбирается изделие в зависимости от параметров системы в помещении. Если покупателю нужно, то турбодефлектор продается в комплекте с кровельными проходами, которые используются при угле кровли от 15 до 35°.

Преимущества и недостатки турбодефлеторов

Что получит пользователь, который сделает турбодефлектор вентиляционный своими руками или купит его? Массу преимуществ и только положительные впечатления о его работе. Вот плюсы, которыми обладает изделие для вентиляции или дымохода:

1. Головка турбодифлектора, которая вращается, усиливает воздухообмен в вентиляционной или дымоходной трубе. Обратная тяга не образуется, а подкровельное пространство не накапливает конденсат. К тому же ротационное устройство работает намного лучше, обычный дефлектор.
2. Изделие работает исключительно на ветровой энергии, не потребляя электричество. Поэтому лишних расходов не будет, в отличие от использования электрических вентиляторов.
3. Если должным образом ухаживать за оборудованием и выполнить правильный монтаж, то срок службы будет составлять 10 лет, или 100 тыс. часов работы. Если взять турбодефлекторы из нержавейки, то их срок службы составляет 15 лет. К сравнению, вентиляторы работают в 3 раза меньше.
4. В вентиляционный канал не будут попадать снег, град, дождь, листва, грызуны. Турбодефлектор используется в местностях с сильными и частыми порывами ветра.
5. Конструкция оборудования легкая, удобная и компактная. Турбодефлекторы, диаметром 20 см и больше имеют вес несколько меньше, чем у дефлектора ЦАГИ. Изделия большого размера, который составляет 680 мм, имеет вес примерно 9 кг. Чтобы понять разницу, скажем, что дефлектор ЦАГИ такого же диаметра имеет вес до 50 кг.
6. Простота монтажа. Даже новичок справится с такой задачей. Нужна только инструкция и стандартный набор инструментов.

Вот почему турбодефлекторы так часто используются. Но наряду с плюсами, у изделий есть и некоторые минусы:

• если сравнивать с другими видами дефлекторов, то турбодефлектор несколько дороже. Правда, если сделать его своими руками, то это обойдется дешевле;
• при неблагоприятных атмосферных условиях, например, если нет ветра, низкая температура или повышенная влажность, то устройство может попросту не работать и остановиться. А ведь если дефлектор постоянно находится в движении, то он меньше подвержен обледенению;
• использование дефлектора для помещений с повышенным требованием к вентиляции, такими как медицинская лаборатория, производственные помещения, здания с химическими веществами, нельзя считать единственным средством. Все равно нужно устанавливать вентиляторы.

В зависимости от материала изготовления, цена на устройство может быть довольно высокой. Все же этих недостатков очень мало, поэтому многие предпочитают использование дефлектора для своей вентиляционной системы.

Разновидности дефлекторов

Чтобы улучшить действие вентиляционной системы, в продаже есть много разновидностей дефлекторов. Одни из них являются статичными, другие – ротационные. Именно к последним относятся турбины, у которых вращается головка-крыльчатка, функционирующая за счет силы ветра.

Обратите внимание! В независимости от того, статичный корпус у дефлектора или ротационный, все они сделаны, чтобы улучшить тягу в дымоходе или вентканале. Они защищают систему от осадков и мусора. Однако, самым эффективным устройством с уверенностью можно назвать турбодефлектор.

Ротационные турбины можно классифицировать по таким параметрам:

1. Материал изготовления. Делаются дефлекторы из нержавеющей стали оцинкованного или окрашенного металла, алюминия.
2. Диаметр насадки, или присоединительного кольца составляет минимум 110 мм, а максимум 680 мм. Понятно, что размеры идентичны диаметру труб для канализации.

Несмотря на то что производителями выпускаются модификации турбодефлекторов, что внешне практически не отличаются друг от друга, их характеристики разные. Ниже подана некоторая информация об этих изделиях:

• Турбовент. Одноименная компания занимается выпуском ротационных вентиляционных изделий, сделанных из алюминия. Изделия имеют толщину от 0,5 до 1 мм. Основание делается из гальванизированной стали, толщиной от 0,7 до 0,9 мм. Турбодефлектор может быть окрашен в любой из цветов, по стандартам RAL;
• Турбомакс. Производители занимаются продажей, назвав продукцию естественным нагнетателем тяги. Чтобы создать дефлектор требуется сталь, маркой AISI 321, толщина которой составляет 0,5 мм. Сфера использования: как для вентиляционной системы естественного типа, так для печных и каминных дымоходов. И это не зря, так как турбодефлектор способен выдержать температуру до +250 ℃. Изделия делаются из качественной нержавеющей стали.

Еще на полках магазинов можно встретить продукцию от неизвестных брендов. Такую продукцию нужно покупать осторожно, обращая внимание на сертификат. А еще лучше сделать турбодефлектор для вентиляции своими руками. Нужны чертежи и соответствующая инструкция.

Область использования

Где именно можно применять турбодефлекторы? Изделия прекрасно зарекомендовали себе в помещениях и объектах, где крайне нужен обмен воздуха. Сфера использования:

1. Для частных и многоквартирных домов. К тому же следует отметить, что к работе вентиляционных каналов в многоэтажке предъявляются повышенные требования. Часто в таких домах качество вентиляции не самое лучшее, так как они делались еще в советском союзе. А вот благодаря использованию дефлектора такая проблема решается.
2. Турбодефлекторы хороши для животноводческих ферм и для сельскохозяйственных построек, таких как конюшни, птичники зернохранилища и сеновалы. Они помогают вентиляции эффективней выводить запах, испарения и газы, образующиеся при содержании скота. К тому же в помещении контролируется влажность, она оптимальна.
3. Для перерабатывающих предприятий. Так как для работы турбодефлектора не нужно электричества, то экономия на устройстве соответствующая. Исключением служат предприятия, которые производят или перерабатывают опасные для человека вещества.
4. Здания общественного типа, такие как спортивные комплексы, бассейны, торговые центры и кинотеатры.

Важно! Турбодефлектор также используется для вентилирования подкровельного пространства.

Но, как же сделать турбодефлекторы вентиляционные своими руками? Давайте узнаем.

Инструменты и материалы

Скажем сразу, что такая работа не самая легкая, так как турбодефлектор имеет сложную конструкцию. Чтобы воплотить все в жизнь, нужны такие инструменты и материалы:

• лист оцинкованной или нержавеющей стали;
• болты, заклепки, хомуты и гайки;
• электрическая дрель;
• ножницы для работы по металлу;
• линейка, карандаш и циркуль;
• чертило;
• сварочный аппарат;
• несколько листков картона;
• обычные ножницы.

На фото ниже можно увидеть чертеж турбодефлектора.

Как именно изготовить его своими руками, вы увидите из данного видео:

Основная задача – сделать посадочную часть нужного диаметра. После чего к ней привариваются пластины с трубкой посередине, куда и будет установлена вращающаяся часть. Из листков стали по шаблону формируются лопасти, которые присоединяются к конструкции, формируя турбодефлектор. Весь процесс и детали наглядно изображены на видео.

Когда турбодефлектор сделан, можно приступать к его установке. Он монтируется на дымоходную трубу. Нижняя часть надевается на трубу и фиксируется болтами. Это надежное крепление, которое будет удерживать конструкцию на месте.
