Ендова крыши: схема и технология сопряжения кровельных скатов

Чем выше сложность конструкции крыши, тем больше различных элементов она включает. Классическая двухскатная кровля состоит всего лишь из двух скатов, в месте соединения которых образуется наружное ребро – конек. Многощипцовые же варианты, имеющие больше одного конька, образуют помимо наружных еще и внутренние углы между плоскостями, которые называются ендовами. Многие неопытные строители задаются вопросом, что такое ендова на крыше и как ее правильно сделать. Эта статья расскажет об особенностях устройства и монтажа этого конструктивного элемента, которые влияют на эксплуатацию всего сооружения.

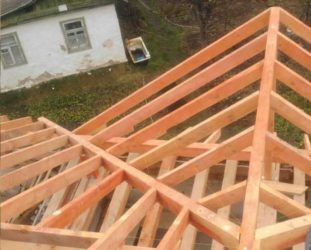

Что такое ендова?

Ендовой называют функциональный элемент кровли, который образуется в месте сопряжения двух кровельных скатов сложной, многощипцовой конструкции. Проще говоря, этим термином обозначают внутренний угол между двумя смежными скатами. Ендовая кровля из-за наличия этой конструктивной детали отличается повышенной сложность проектирования, монтажа и эксплуатации. Функциями ендовы считают:

Соединение скатов. Две наклонные плоскости кровельных скатов соединяются, в месте сопряжения образуя внутренний угол, называемый ендовой.
Сбор и транспортировка воды. Ендовы являются внутренними углами, поэтому в них со скатов стекает вода, собирается в большой поток и транспортируется в водосточную систему.
Накапливание снега. Также места, где осуществляется примыкание скатов, являются местом накапливания снеговых масс, поэтому нагрузка на стропильную систему в этих участках возрастает.

Обратите внимание, устройство ендовы крыши должно выполнятся в соответствии с расчетами нагрузки и рабочим проектом, так как этот конструктивный элемент подвергается повышенным нагрузкам ввиду накапливания снега и атмосферной влаги.

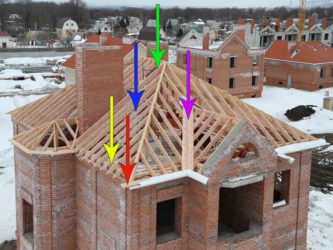

Особенности строения многощипцовой крыши

Виды

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких скатов, имеет не один конек, а также ендовы. Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно. В соответствии с особенностями устройства различают следующие виды ендов:

Открытая. Она представляет собой открытый стык между двумя скатами, в который укладывается специальный желоб. Это наиболее простой в монтаже вариант устройства разжелобка, применяемый на крышах с небольшим углом наклона.
Закрытая. Этот вариант ендовы отличается тем. Что в нем скаты плотно прилегают друг другу, не образуя зазора. Ендова закрытого типа подходит для кровельных конструкций с крутыми скатами.
Переплетённая. Переплетенной ендовой называют способ устройства стыка между двумя сопряженными скатами, в котором листы кровельного материала переплетаются между собой, надежно защищая внутренний угол от проникновения влаги.

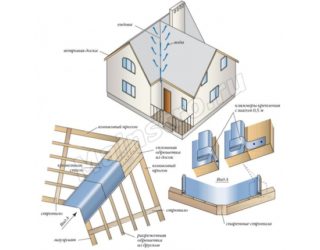

Как правило, ендова крыши из металлочерепицы или профнастила состоит из нескольких элементов: усиленной гидроизоляции, внутренней планки, защищающей стык от затекания атмосферной влаги и декоративной детали, делающей внешний вид разжелобка более привлекательным.

Правила устройства

Место примыкания кровельных скатов многощипцовой крыши отличается повышенной уязвимостью к проникновению талой или дождевой влаги, так как без зазора соединить гидроизоляционный материал достаточно сложно. Кроме того, разжелобок подвергается повышенным нагрузкам, возникающим при скапливании снеговой массы в зимний период. Поэтому ендовая кровля должна конструироваться в соответствии со следующими требованиями:

В месте сопряжения отдельных частей многощипцовой конструкции обязательно усиливают обрешетку. Сплошной настил из обрезной доски помогает более равномерно распределить вес кровельного материала и нагрузку, ложащуюся на крышу при выпадении снега.
Разжелобок многощипцовой крыши нуждается в усиленной гидроизоляции. Чтобы защитить ендову от просачивания воды во время ливней или таяния снежной шапки, нужно обеспечить ее дополнительной гидроизоляцией, для этого оборудуют специальный влагостойкий подкладочный ковер.

Пред тем, как сделать ендову на крыше, необходимо тщательно продумать ее конструкцию, чтобы в процессе эксплуатации она не стала причиной появления протечек. При создании проекта важно верно рассчитать нагрузку, которой она будет подвергаться. К примеру, керамическая черепица обладает гораздо большим весом, чем профнастил, поэтому для нее необходимо дополнительное усиление обрешетки.

Требования к материалам и комплектующим

Ендовой также называют специальную планку для оборудования внутренних углов между скатами кровли. Для каждого кровельного материала изготовляются специальные комплектующие для защиты разжелобка от проникновения влаги. Ендовы для профнастила, кровельной стали и металлочерепицы представляют собой уголки, а доборные элементы для черепицы напоминают полукруглые желоба. Главное, чтобы материал, из которого они изготавливаются соответствовали следующим требованиям:

Доборные элементы должны подбираться в соответствии с кровельным материалом, которым укрывается кровля.
Материал, из которого изготавливаются доборные элементы должен обладать высокой устойчивостью к влаге, чтобы защитить зазор между кровельным материалом от проникновения влаги.
Доборные элементы, используемые для оборудования разжелобка должны обладать высокой механической прочностью и долгим сроком службы.

Интересно, что раньше производители не выпускали специальных доборных элементов для оборудования разжелобка, поэтому застройщики применяли для этих целей различные подручные средства и остатки кровельного материала. Сейчас производятся надежные и эстетичные ендовы, подходящие к любому цвету и типу покрытия.

Ендовные планки для металлочерепицы

Технология установки

Многие неопытные кровельщики не знают, как правильно сделать ендову, чтобы избежать протечек в процессе эксплуатации кровли. На самом деле это достаточно простой технологический процесс, который выполняется в процессе настила кровельного покрытия. Установка ендовы выполняется с помощью шуруповерта, саморезов, ножниц для металла, гидроизоляционной пленки, герметика и специальной планки. Монтаж выполняется следующим образом:

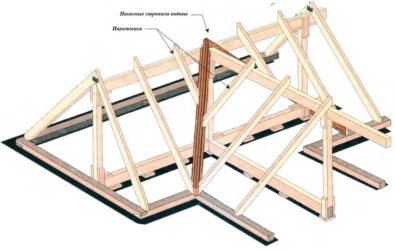

Сначала в месте, где крепится ендова крыши, там схема крепления обрешетки усиливается дополнительными элементами. Оптимально будет смонтировать на этом участке сплошную обрешетку из обрезной доски размером 40х150 мм.

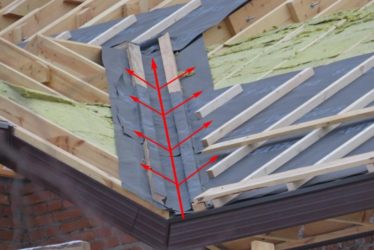

Поверх сплошной обрешетки укладывается гидроизоляция. Чтобы сделанный подкладочный ковер надежно защищал от протечек, материал укладывается в несколько слоев.
Затем поверх гидроизоляции с помощью шуруповерта и оцинкованных саморезов к обрешетке прикрепляется внутренняя планка разжелобка.
После настила кровельного материала, зазор там, где стыкуются скаты, обильно промазывают герметиком, а затем закрывают декоративным уголком, фиксируемым с помощью кровельных саморезов со специальными прессшайбами.

Учтите, что только ендовая кровля, смонтированная согласно технологии, надежно защищает от атмосферных осадков, а также не поддается деформации при увеличении нагрузки.

Правила крепления верхней планкиПравила крепления нижней планки

-инструкция

Источник: http://KrovlyaKrishi.ru/vidy-krysh/mnogoshhipcovaya/endova-kryshi.html

Как сделать ендову на крыше — ЯСтрой

Многие считают, что кровля состоит из пары балок, досок и гвоздей, но это не так, конструкция очень сложная с множеством деталей и креплений. Предлагаем рассмотреть, что такое ендова крыши, а так же, как её сделать своими руками.

Что такое ендова

Ендова крыши — это желоба, которые используются для облегчения стоков воды, где два участка наклонной плоскости (стыки кровли) встречаются на крыше.

Желоба на старых домах чаще всего выполнены из гофрокартона, т.к.

шифер очень плохо поддается изгибам и установке для создания внутреннего угла, иногда домашние умельцы гнули жесть или алюминий, которые известны своими качествами прочности.

Фото — Ендова

Данная конструкция является обязательной для здания со многощипцовой кровлей. Кровли с ярко выраженными скатами отлично сами справляются с этой необходимостью, но если на крыше есть несколько соединений, или полый угол задерживает на поверхности воду, нужно использовать данную технологию для продления долговечности конструкции.

Фото — Монтаж ендовы на каркас

Преимущества использования ендовы:

Шиферные элементы очень страдают от влияния дождевых вод, материал разрушается, крошится, если не организовать стоки, то кровля сломается и начнет протекать быстрее условленного срока;
Конструкция повышает безопасность во время сильных снегопадов и дождя, снег падает небольшими пластами. Не задерживаясь и не леденея, вода льется равномерным потоком;
Установка ендовы не занимает много времени и сил, особенно если работать в несколько рук;
Скат желательно соединить с водосточной системой кровли. Это поможет улучшить работу ендовы.

: устройство и монтаж ендовы

Строительство ендовы

Конструкция ендовы крыши достаточно проста в установке. Предлагаем рассмотреть план стропил для двухскатной крыши с ендовами, пошаговое строение:

Приставьте к кровле высокую устойчивую лестницу, желательно, чтобы её поддерживали на земле. После расчистите место работы при помощи кисти, щетки или влажной тряпки;
Устройство ендовы крыши из металлочерепицы требует точного измерения размеров. Типичный сгиб желоба должен быть приблизительно 14 см в ширину;
Начинаем сверху, нужно зайти под конек и снимать черепицу или кровельный профнастил. Удалить 15 сантиметров черепицы на каждой стороне ската (там, где будет располагаться ендова), оптимальная длина удаления – 20-30 сантиметров. Чтобы быстрее выполнить демонтаж, нужно под гвозди вставлять планку. Поддевать ею, а после вытягивать крепежные элементы гвоздодерами или плоскогубцами.

Фото — Ендова на металлочерепицу

Поместите новый кусок листового металла для желоба с приподнятым центром, совмещенным в центре желоба до самого конца. Совместите нижний конец с возвышенной центральной частью центра с нижнего края крыши;
С каждой стороны подрежьте желоб до размеров кровли. Нужно учитывать нахлест и отклонение, оставьте где-то 5-7 см для заворота. Далее при помощи строительных гвоздей нужно прикрепить желоб к кровле. Если Вы работаете профильным настилом, то воспользуйтесь шуруповертом и пластмассовыми прокладками под головки шурупов. Не давите на материал, иначе он деформируется;
Начните работу в нижней части желоба. Нужно установить запасные части черепицы на каждую сторону по длине желоба. Далее выравниваем все по уровню. Проверяем точность и прочность стыков. Это очень важно, иначе вода будет просачиваться в кровлю, протекая в здание. Проработайте их обезжиривающими составами;
Очень важно обработать места стыков кровли и крепления материалов. Для этого воспользуйтесь грунтовкой, которой замажьте все соединения. Это необходимо для прочного и долговечного желоба, который не будет протекать. После ендовы нужно оставить на несколько дней накрытыми, пока смазка не засохнет и укрепится;Фото — Накрытая ендова
Для соединения кровель с разными высотами, нужно просчитать скат ендовы и согнуть его не по центру, а ближе к выступающему участку крыши. Это поможет создать оптимальный угол наклона, нужный для качественного стока вод.

Советы от строителей

Стропильная система ендовой крыши может быть любой, но обязательно учитывайте уклоны листов кровли. Многое также зависит от самого материала, который должен обладать стойкими свойствами к влиянию ржавчины, внешних нагрузок, ударов и вибраций (град, снег, стихийное бедствие);
Работать нужно начинать от конька, так Вы не только сможете точно отмерить необходимое расстояние, но и поддержите кровли. После работы не забудьте укрепить отсоединенные участки конька. Соединять нужно по старым отверстия, этим Вы сэкономите время и деньги;
Строительство ендовы может быть как небольшим, так и достигать до 3-10 метров в длину. Это нормальное явление для больших особняков, предприятий, зданий складов и прочих помещений с большими площадями;Фото — Длинная ендова
Каркас должен быть создан с учетом дополнительной нагрузки, для расчета правильных показателей советуем обратиться за помощью к специалистам;
Никогда не работайте на мокрой крыше или во время дождя. Это опасно для жизни и чревато последствиями, металл скользит, и Вы можете упасть.

Соединение материалов

Основные правила установки ендовы на крышу – это работать специальными инструментами. Желательно купить гвозди 100-200, строительные шурупы, подкладки под головки.

Мы не рекомендуем использовать для строения желобов металлопластик или поливинилхлорид. Эти материалы недолговечны.

Сборка таких стоков, конечно же, осуществляется быстрее, но ремонт обходится дороже, кроме того в таком случае Вы не застрахованы от возможных неприятностей:

Перелом центральной части ендовы, как самого нагруженного участка;
Трещина по всей длине желоба;
Отлом верхней части (на корню).

Нужно знать, как правильно осуществляется заделка внутренних углов желобов. Чтобы все сделать правильно, необходимо отгибать листы по направлению кровле, но действовать очень осторожно, чтобы не отломать их. Разжеблок кровли в таком случае соединяется со стыком. Не нужно частить, так Вы уменьшаете опорные функции покрытия.

Фото — Ендова для крыши

Ендова для крыши – это обязательное сооружение практически для каждого дома, Вы можете купить готовые конструкции или материалы для индивидуальной стройки в любом строительном гипермаркете либо на рынке.

Источник:

Устройство и монтаж ендовы

Крыша является важным элементом любого строительства. От того, насколько правильно выполнено её обустройство, во многом зависит долговечность и защищённость всего дома.

Устройство ендовы

Ендова представляет собой один из элементов кровли, образующийся на стыке двух скатов. Ендовную крышу практически невозможно спутать с другими типами кровли, поскольку в ней имеются ярко выраженные внешние углы.

Устройство кровельной ендовы будет зависеть от типа конструктивного элемента (бывают открытые, переплетённые или закрытые ендовы). Нужно отметить, что ендова состоит из двух частей – нижней и верхней.

Для создания нижней ендовы необходима специальная пластина, которую нужно будет согнуть под определённым углом (его величина должна соответствовать углу состыковки кровельных скатов).

При необходимости соединения нескольких частей одной ендовы мастеру нужно использовать особую систему крепления. Обычно нижняя ендова крепится к карнизной доске с нижней стороны при помощи саморезов.

Если в процессе установки образуются стыки – их обязательно заделывают герметиком, что впоследствии помогает избежать подтеканий воды в подкровельное пространство.

Что касается верхней части ендовы, то её делают из того же кровельного материала, который применяется для кровельного покрытия.

Его, конечно, можно заменить листовым металлом, но тогда необходимо правильно подобрать цвет материала, чтобы готовая кровля приобрела эстетическую привлекательность.

Монтаж ендовы

Монтаж ендовы имеет свои особенности. Чтобы эта работа была выполнена правильно, необходимо предварительно создать основу для кровли такого плана.

Для этой цели опытные строители советуют применять технологию, предполагающую монтаж сплошной кровельной обрешётки, бруски в которой располагаются по обе стороны скатов на равном расстоянии друг от друга (30 см).

В местах, где образуются ендовы, слой гидроизоляции должен быть толще всего. Сейчас в строительных магазинах предлагаются специальные гидроизоляционные материалы для ендовых кровель.

Их основу составляют разнообразные пропитки и посыпки, улучшающие характеристики материала и его качество. Крепится гидроизоляционный материал обычно при помощи строительных гвоздей и клеевого состава (мастики).

После обустройства слоя гидроизоляции приступают к монтажу нижней ендовы. Её делают из специальной металлической пластины, сгибая её под углом около 90 ºC по отношению к угловым стыкам скатов.

При монтаже ендовы необходимо придерживаться таких правил:

Монтаж конструкции выполняется только на обрешётку;
При укладке гидроизоляции нужно следить за её целостностью. На поверхности материала не должно быть никаких надрывов, трещин и прочих повреждений;
Наилучшим вариантом снегоудержателя для любого вида кровли будет решётчатая или трубчатая модель;
Если ендова начинается на карнизе – её монтируют на капельники;
Верхнюю часть ендовы накладывают внахлёст в 10 см;
Для закрепления отдельных элементов используются саморезы, причём их необходимо вкручивать на расстоянии не менее 25 см от осевого центра ендовы;
Планки ендовы на кровле закрепляются внахлёст, в направлении снизу вверх. Крайняя планка внизу обрезается немного ниже линии карниза.

Как сделать ендову?

Установка кровельной ендовы может осуществляться несколькими способами:

Переплетённым;
Закрытым;
Открытым.

Способ монтажа этого конструктивного элемента кровли не влияет на место установки. Ендова монтируется всегда в стыковых углах скатов. По обоим бокам стыков вначале проводят укладку сплошной обрешётки, а затем – гидроизоляционной прослойки.

https://www.youtube.com/watch?v=UC58u-KCleE

Только после этого выполняется монтаж нижней части ендовы с использованием саморезов. При укладке нижней ендовы необходимо следовать таким рекомендациям:

На горизонтальных стыках отдельных частей ендовы необходимо выдерживать величину нахлёста более 100 мм;
Если обустраивается кровля из металлочерепицы, необходимо укладывать дополнительный слой уплотнителя (лучше брать саморасширяющийся материал);
Плоскоугольные скаты кровли требуют обустройства дополнительного гидроизоляционного слоя.

Источник: https://hami-million.ru/stroitelstvo/kak-sdelat-endovu-na-kryshe.html

Монтаж ендовы металлочерепицы своими руками

Одна из самых значимых частей крыши, но на которую не всегда обращают должное внимание при строительстве, — ендова. С технической точки зрения — это угол (внутренний или внешний), который образуется на стыках двух скатов. Фактически, это лоток для сбора воды, который, при осадках находится под самой большой нагрузкой относительно других частей крыши. Чтобы ендова прослужила долго, а крыша не протекала, устройство ендовы крыши из металлочерепицы должно быть выполнено максимально правильно, монтажу этой части стоит уделить особое внимание.

Что нужно прежде, чем начать монтаж ендовы

Если всё делать вовремя, выполнять все технологические процессы по монтажу кровли по порядку, то сложностей с качеством быть не должно.

Естественно, что вначале стоит сделать расчет металлочерепицы на крышу, приобрести её, а также все необходимые сопутствующие материалы и приготовить весь необходимый инструментарий.

Материалы для монтажа

Крыть крышу нужно быстро. Вариант, когда подготовили основу, а через полгода сделали кровельный ковер, а еще через пару месяцев занялись ендовой и всеми планками не должен даже рассматриваться.

Поэтому надо быть готовым к тому, что придется купить следующее и сразу (ну, или, практически, сразу):

Собственно металлочерепица
Планки: кровельные, торцевые, коньковые
Уплотнительные шайбы, саморезы
Направляющая доска
Доска обрезная
Гидроизоляция
Декоративные элементы (их, в основном, можно купить в последнюю очередь)

При покупке материалов, нужно сразу же позаботиться и о приобретении инструментов.

Инструментарий для монтажа ендовы

Для монтажа ендовы однозначно понадобятся:

Ножницы, которыми можно резать металл. Они могут быть обычными по металлу или электрическими
Шуроповерт, работающий на аккумуляторах (таскать по крыше сетевой шнур, переноски, адаптеры, как минимум, неудобно)
Дрель
Молоток средних размеров
Инструмент для проведения замеров (рулетка, возможно, даже столярная линейка)
Мел или что-то, чем можно поставить отметку
Стремянка
Страховочные тросы (веревки)
Перчатки и, желательно, очки (последние понадобятся при резке металла электрическими ножницами)

Если всё подготовлено, желание есть, погода позволяет, нужно начинать монтаж.

Установка ендовы под металлочерепицу

Первоначально выполняется гидроизоляция, затем кладутся направляющие, после чего выполняется кровельный ковёр из металлочерепицы и напоследок стоит заняться ендовой. Это вариант устройства нижней ендовы.

Может быть и такой вариант устройства ендовы крыши из металлочерепицы:

Вообще, ендова может быть:

Переплетённой
Закрытой
Открытой

Даже по внешнему виду ендовы, открытые и закрытые, отличаются.

Виды ендов: открытая, закрытая, переплетенная

Естественно, при общности монтажа для всех этих элементов, есть значительные отличия в проведении работ. Но под каждой ендовой должна быть прикреплена ещё одна доска. После чего последовательность работ будет такова:

Установка планок ендовы. Их крепят снизу вверх с нахлестом в 25 – 30 сантиметров
Обрезка должна быть ниже планки ендовы и ниже линии карниза. Выполнение отбортовки
Монтаж уплотнителя. Его делают под коньком и отбортовками

Это важно! Между линией ендовы и листом металлочерепицы, с каждой из соприкасающихся сторон, нужно оставить зазор в 6 – 10 сантиметров. При необходимости провести резку листа, в него на стыках вкручивают саморезы, между ними расстояние должно быть от 10 до 15 миллиметров.

Эта часть монтажа кровли – своеобразная проверка правильности всей конструкции. Если всё выполнено как нужно, то в местах крепления лист будет касаться доски для ендовы, что полностью нивелирует возможность подтекания воды под ендову. После всех работ можно и нужно приступать к креплению декоративных накладок.

Монтаж переплетённой ендовы

Переплетённая ендова – самая сложная. Нужно заранее предусмотреть, в каком месте часть её будет под кровлей. Выполнить эту часть работ. Затем сразу же уложить металлочерепицу, а потом продолжить уже сверху неё укладку верхней части ендовы.

Устройство переплетенной ендовы

Укладка ендовы металлочерепицы таким методом используется там, где крыши с ровным уклоном скатов. Уплотнение может быть достигнуто только тогда, когда ширина ендового ковра будет порядка 90 сантиметров.

Необходимо будет уложить гидроизоляционную мембрану. Её стоит закрепить на влагоустойчивых листах любой дерево стружечной плиты гвоздями.

Когда необходимо выполнить переплетение гребневых стыков, переплетённая ендова должна закрыться кровельным материалом полностью. Места соединения стоит закрепить герметиком или битумной мастикой.

Строители любят разделять ещё монтаж ендовы по месту расположения на крыше.

Ендова, начало и конец которой на скате со слуховым окном

После проверки гидроизоляционного слоя кровельного ковра и монтажа дополнительных досок между шаговыми досками обрешётки, нужно подвести лист металлочерепицы к краю ската.

Нужно обрезать лист металлочерепицы. Срез должен быть выше ендовы на скате минимум на 20 сантиметров
Накрыть слуховое окно листами металлочерепицы
Вдоль стенок слухового окна уложить уплотнитель
На карнизный свес окна нужно прикрепить карнизную планку
Уложить ендову и обрезать её максимально точно по линии выхода на скаты и по карнизам
Состыковать в верхней части листы правой и левой ендов. Придется резать их под углом

Все части ендовы нужно закрепить саморезами. Стыки запенить герметиком. В монтаже ендовы главное – ровно и красиво вырезать все стыки под элементы кровли. Если это будет выполнено неряшливо, то и вся крыша будет иметь такой же неаккуратный вид.

Помимо ендовы, нужно установить и другие элементы кровли. Правильный монтаж конька металлочерепицы обеспечит отличную вентиляцию крыши. А также этот элемент выполняет декоративную функцию. В магазинах можно найти конек, например, с фигурками птиц.

Еще один важный элемент кровли – карнизная планка. Рекомендуем ознакомиться с монтажом карнизной планки для металлочерепицы здесь. Она защитит от затекания влаги, от попадания под кровлю снега, а также придаст законченный вид крыше.

Некоторые секреты красивого монтажа ендовы

Для нижней ендовы главное плотность прилегания к основе кровли. Если ендова прикручена плотно, а стыки запенены, то монтаж металлочерепицы выполнять просто. И качество кровли в этих местах должно быть достойным.

От верхней ендовы требуется не только прочность, но и красота. Поэтому всё нужно обрезать очень ровно, не царапая металл.

При необходимости удлинения ендовы, нужно выполнить верхний нахлёст сантиметров на 20. Стык закрепить саморезами и герметиком или битумной мастикой.

Скрыть огрехи верхней ендовы, а также поверх кровельного ковра с нижней ендовой можно при помощи монтажа фальш-ендовы. Её нужно закреплять через каждый 30 сантиметров.

Все саморезы, которые крепят ендову, должны быть вкручены в гребень волны металлочерепицы.

Обычно ендова приобретается такого же цвета, что и вся металлочерепица. Правильное её устройство не только придаст законченный вид всей кровли, но и позволит защитить её от подтекания воды на скатах. Монтаж ендовы нужно проводить вместе со всеми работами. Абсолютно недопустимо заниматься её креплением после нескольких месяцев эксплуатации кровли.

о монтаже ендовы металлочерепицы

Внутренняя ендова для металлочерепицы.

Инструкция по монтажу ендовы на скат кровли.

Источник: http://MegaBeaver.ru/materials/metallocherepica/elementy-metal/montazh-endovy-metallocherepicy-svoimi-rukami.html

Устройство и монтаж ендовы

Любая кровля состоит из отдельных функциональных элементов, одним из которых является ендова. Что это такое и как осуществляется обустройство ендовы? Об этом читайте дальше.

Ендова кровля: устройство, покрытие, инструмент, инструкция монтажа своими руками пошагово, советы специолистов

Устройство крыши включает в себя множество элементов. Ендова не только является средством придания крыше выразительного облика. От того, насколько правильное устройство имеет ендова, зависит герметичность крыши.

В современном архитектурном дизайне крыша – не просто функциональный элемент. Она во многом определяет облик здания. Такая крыша может состоять из нескольких плоскостей, подходящих друг к другу под различными углами. Места контакта с положительными углами оформляют коньком, с отрицательными – ендовой. От правильности монтажа ендовы зависит, будет ли на чердаке здания сухо или нет. Разберемся, как соорудить крышу с ендовой своими руками.

Ендовые крыши

Ендова – это внутренний угол между двумя скатами крыши. Конструирование ендовы крыши отличается большей сложностью и ответственностью исполнения. Вот функции, которые должна выполнять эта деталь:

В отрицательных углах крыши под действием сила тяжести собирается дождевая вода и другие виды осадков. Задача ендовы – надежно обеспечивать сбор и транспортировку воды к трубам водоотведения.
Снег также склонен сползать под действием силы тяжести по скатам крыши. Скопившийся в ендовах снег имеет довольно большую массу. Она создает нагрузку на стропила. Ендова должна выдерживать эту нагрузку и перераспределять ее по стропильной системе. Если она сконструирована неправильно, крыша может просто провалиться под весом снега.
Соединения скатов должны быть выполнены максимально герметично. Только в этом случае можно быть уверенным, что осадки не пройдут сквозь кровлю. Вот почему от правильности монтажа ендовы (еще эту деталь крыши называют разжелобок) так много зависит.

Высокая ответственность побуждает многих не связываться с сооружением разжелобка самостоятельно, а приглашать профессиональных строителей. Однако если основательно разобраться в том, как устроена ендова, и выполнить все работы аккуратно и качественно, вполне можно создать герметичную кровлю и самому.

Количество ендов крыши зависит от общей планировки (Г-образная, Т-образная, крестообразная) и от архитектурных элементов, из которых состоит здание. Создание мансарды, слуховых окон и других деталей усложняет конструкцию и увеличивает количество разжелобков.

Устройство

Для изготовления ендовы применяются те же материалы, что и для создания кровли в целом. Но чтобы обеспечить высокую надежность крыши, придется отнестись внимательно ко все ее элементам: стропильной системе, обрешетке и покрытию.

Особенности системы стропил

Соединение стропил при создании ендовы может производиться под различными углами. Это зависит от того, под каким углом установлен каждый образующий ендову скат. Вдоль линии контакта скатов ставится стропильная нога. Стропила прикрепляют к ноге. Если они не слишком длинны (до 200 см), допускается использовать для крепления гвозди (с каждой стороны вбиваются по 2 штуки). Если же стропила имеют большую длину, точки соединения снабжают накладками их металла для усиления. В самом широком месте, где нагрузка наиболее велика, стропильную ногу подпирают укосиной.

В местах, где происходит переход одной плоскости в другую, стропильная система должна образовывать максимально ровную линию. Чтобы этого добиться, в местах, где будут находиться линии соединения (их называют прогоны) натягивают шнур.

Обрешетка

Там, где смыкаются два ската, требуется усиливать не только стропильную систему, но и обрешетку. Это достаточно сложный момент, поскольку в зависимости от типа кровельного материала усиление обрешетки проводят по-разному:

Если в качестве кровельного материала взят профлист, шифер или другой листовой материал, для усиления обрешетки используют широкие доски (не менее 10 см шириной). Их прибивают вдоль всего стыка, вплотную. С каждой стороны нужно разместить по две или три доски.
Если кровельным материалом станет ондулин, доски для усиления обрешетки также прибивают продольно. Но размещают их уже не вплотную к прогону, а на расстоянии в 10-15 см друг от друга. В проем укладывается ендовный желоб. Количество досок также уменьшено: их уже не 2-3 с каждой стороны, а по одной.
Для металлочерепицы усиление обрешетки выполняют другим способом. Между планками обрешетки набивают дополнительные планки. Длина усиленной зоны должна быть больше, чем ширина ендовы в нижней части. В усиленной зоне планки будут идти в два раза чаще, чем в остальной обрешетке.
Если применяется мягкая кровля, на скатах делается сплошная обрешетка. В этом случае не возникает необходимости усиливать ее под ендову.

Приведенные рекомендации являются наиболее общими и неконкретными. Нередко производитель конкретной марки кровельного материала расширяет и детализирует эти требования. Поэтому если решение о выборе кровельного материала уже принято, стоит внимательно изучить требования к усилению стропильной системы и обрешетки и придержаться при монтаже именно требований производителя кровельного материала.

От качества обрешетки во многом зависят качества будущей кровли. Поэтому к работам по усилению стоит подойти ответственно.

Материал покрытия

Каждый кровельный материал выдвигает свои требования к монтажу ендовы. Поэтому стоит исходить из того, какое покрытие выбрано для крыши.

Если крыша покрывается металлочерепицей, создание ендовы начинается с укладки на обрешетку нижней планки. Этот материал относится к доборам. Он выпускается отрезками по 200 см. Представляет собой нижняя плана полосу оцинкованной стали, которая снабжена по краям бортиками, а в середине имеет линию сгиба. Окрашивается планка в один оттенок с основным материалом кровли.

Планка может крепиться клаймерами за бортик или саморезами ближе к краю. Второй способ требует создания отверстий в детали, что чревато нарушением герметичности. Специальные саморезы способны обеспечить изоляцию, но способ с клаймерами большинство мастеров признает более надежным. После монтажа планки нужно наклеит на нее уплотнительную ленту.

Когда планка установлена, укладывают металлочерепицу. Края ендовы при этом должны оказаться под листами кровельного материала так, чтобы центр находился в 6-10 см от края листа. Помещать края ближе друг к другу большинство производителей не позволяют. После монтажа металлочерепицы кровля можно считать законченной. Однако открытая ендова выглядит не слишком привлекательно, поэтому обычно сверху крепят декоративную верхнюю планку.

Способ укладки ендовы при использовании профнастила отличается незначительно. Однако с двух сторон от места перегиба кровли следует нанести не только уплотнительную ленту, но и герметик. Листы могут обрезаться на расстоянии в 6-10 см от центра желоба или стыковаться вплотную. Возможно и переплетенное исполнение ендовы, однако выполнить его своими руками довольно сложно.

Подготовительные работы

Если стропильная конструкция в целом уже готова, то подготовка к созданию ендовы не будет долгой. Прежде всего, нужно провести проектные работы. Чтобы представить, как именно пойдет ендова, придется сделать чертеж крыши. А на стропильной конструкции нужно отметить положение каждого разжелобка натянутым шнуром.

Кроме того, понадобится приобрести комплект доборных элементов для создания ендов. Для каждого типа кровельных материалов выпускаются свои доборные элементы. Так, желоб нижней ендовы для металлочерепицы или профнастила имеет вид уголка, а для черепичной крыши доборные элементы выпускаются в виде полукруглых желобов.

Важно, чтобы купленные детали не только подходили к типу кровельного материала, но и соответствовали определенным требованиям:

Обладали устойчивостью к коррозии.
Имели высокую металлическую прочность.
Были способны прослужить длительное время, не нуждаясь в замене.

Раньше желоба для изготовления ендов не выпускались промышленностью, а изготавливались на месте из обрезков кровельного материала. Но сегодня в такой самодеятельности уже нет нужды. Не стоит экономить на покупке доборного комплекта, ведь самодельные детали наверняка не будут обладать нужным качеством

Необходимый инструментарий для работы

Набор инструментов, нужный для работы не отличается кардинально от того, что требуется ля кровельных работ. Вот что понадобится для самостоятельного монтажа ендовы кровли:

Для разметки: карандаш, рулетка, строительный уровень и отвес, шнур.
Для обрезки материалов: резаки по дереву и металлу, ножовка.
Для закрепления материалов на месте: молоток, монтажный пистолет, шуруповерт, отвертки.
Для изоляции: герметик, гидроизоляционная и обивочная лента.

Стоит также позаботиться о нормальном, надежном основании, на котором можно стоять во время работы. Понадобятся надежные леса или козлы.

Ендова кровли своими руками. Пошаговая инструкция

Итак, все необходимое для работы собрано и можно приступать. Вот порядок выполнения действий:

Проведение работ по разметке, натяжение шнуров в месте смыкания скатов кровли.
Укрепление стропильной системы.
Учащение обрешетки или иной способ создания подкладки, которая не позволит желобку ендовы деформироваться под весом снега
Укладка нижней ендовы, закрепление ее на месте, оклеивание гидроизоляционной лентой.
Выведение желобков ендовы в водосточную систему крыши.
Установка листов кровельного материала.
Эстетическое оформление разжелобка, установка декоративных деталей.

Монтаж не представляет особых трудностей. Но каждый этап требуется выполнять с максимально аккуратностью.

Советы профессионалов

Еще на стадии укрепления ендовы лучше позаботиться о возможных протечках. Вес места, которые вызывают подозрение, стоит обработать специальным герметиком.

Также мы рекомендуем просмотреть обучающие видео. Увидев все этапы монтажа своими глазами, вы легко выполните установку ендовы самостоятельно:

Выполнить самому работу по монтажу разжелобка вполне возможно. Главное – выполнять каждый шаг с максимально возможной аккуратностью и не приступать к работе, пока хоть какой-нибудь момент технологии не будет понятен.

Источник: http://stroyobzor.info/krysha/krovlya/endova-krovli.html
