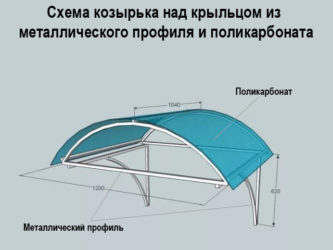

Как сделать козырек из поликарбоната своими руками?

В этой статье:

Как сделать навес из поликарбоната

При облагораживании загородного дома стоит продумать каждую деталь, чтобы в результате у вас было хорошее место для отдыха. Например, при организации зоны отдыха стоит соорудить навес. Для этой цели можно использовать поликарбонат.

Этот материал имеет достаточную прочность, поэтому стоит узнать некоторые подробности изготовления постройки именно из него. В этой статье можно ознакомиться с пошаговой инструкцией того, как сделать навес из поликарбоната. Также вы сможете просмотреть несколько чертежей, на которых предлагаются варианты обустройства этой конструкции.

Поэтому даже если вы новичок в строительстве, то эта статья поможет вам получить общее представление о работе, а также попробовать свои силы.

Достоинства

Для изготовления прозрачных кровель, поликарбонат себя зарекомендовал с положительной стороны. В отличие от стекла и пластика, этот материал удобен в работе. Края изделия оснащены ребрами жесткости, благодаря чему листы можно сгибать без плохих последствий. Поэтому предоставляется возможность сооружать навесы любых плоскостей, даже полукруглых. Другое достоинство материала в разнообразной окраске. Плюс ко всему, прозрачность материала усиливает освещение закрываемого участка.

Листы с тем или иным оттенком приглушают солнечные лучи. Так что даже в самую жаркую погоду находиться под навесом из поликарбоната будет безопасно.

Разработка проекта

Прежде всего стоит обдумать конструкцию будущего навеса над крыльцом или другим местом. Для изготовления проекта потребуется подумать о следующих параметрах:

Измерение площадки и расчет каркаса.
Определение вида материала для каркаса. Это может быть металл или дерево.
Определение с типом поликарбоната – монолитный или сотовый.
Составление чертежей.

Что касается чертежей, то в конце статьи, можно ознакомиться с некоторыми из вариантов. Например, некоторые можно взять за основу и добавить нечто свое.

Инструмент и подготовительные работы

Для работы с таким материалом, следует иметь под руками следующий набор инструментов и материала:

материал для каркаса – дерево или металл;
оцинкованные саморезы;
поликарбонат;
стыковочный торцевой профиль;
пресс-шайбы;
необходимые крепежные элементы;
песок и цемент для монтажа опор каркаса;
щебень;
краска, соответственно по дереву или металлу;
ножовка;
шуруповерт;
дрель;
уровень;
рулетка;
сварочный аппарат на случай сборки металлического каркаса.

Если весь материал/инструмент собран можно приступать к первому подготовительному этапу. Для установки опор необходимо выкопать ямку глубиной до 600 мм. Это на тот случай, если навес планируется соорудить большой. Столбы опоры должны располагаться на расстоянии 1–1,5 м. Проделав такую работу, дальнейший каркас можно будет крепить к опорам.

Если навес делается небольшой и планируется устанавливать над крыльцом, то, возможно, опоры не потребуются. Достаточно будет несколько анкерных крепежей к стене.

Особенности изготовления каркаса

Как говорилось выше, изготовить каркас можно как из дерева, так и из металлического профиля. Выбор зависит от требуемой прочности конечного изделия. Например, если навес изготавливается для пикника и отдыха, то можно соорудить каркас из бруса. Если же требуется укрытие для автомобиля, то предпочтительней изготовить надежный каркас из металла. В последнем случае без навыков сварщика никак не обойтись. Если таковых у вас нет, то потребуется помощь квалифицированного сварщика.

Опора для навеса

В целях экономии можно приобрести готовый каркас, который собирается болтами. Такая конструкция, понятное дело, не будет такой прочной, как сваренный каркас, но в некоторых случаях единственно верное решение.

Итак, для изготовления такого каркаса потребуется металлический профиль сечением 60×60 мм или 100×100 мм. Выбор профиля зависит от нагрузки. Например, для прогона можно выбрать профиль с меньшим сечением – 40×40 или 60×60 мм. Для обрешетки и вовсе меньше, можно использовать 20×20 мм.

Каркас навеса из квадратной трубы

Ранее забетонированные стойки в первую очередь необходимо обвязать вверху. Это обеспечит конструкции большую жесткость. Дополнительно обвязку можно сделать снизу и посередине. Если навес будет над крыльцом, то часть опор будет на стене, а другая на опорных столбах (на случай, если размер достаточно большой).

Для верхней части конструкции сооружается арка. Чтобы сделать гнутые элементы, потребуется трубогиб. Так, можно будет изготовить арку из металлического профиля. Уже готовый каркас покрывается антикоррозийным составом, а после покрывается желаемым цветом краски.

Особенности установки поликарбоната

Стоит отметить и некоторые особенности крепления поликарбоната к каркасу. Для арки следует приобрести листы толщиной в 8 мм. Чем больше следует выгнуть лист, тем меньшая должна быть его толщина. Если кровля навеса прямая, то листы покрытия могут иметь 10 мм толщины.

Отдельные заготовки необходимо нарезать ножовкой или циркулярной пилой. Но учтите при резке, длина листов должна быть такой, чтобы за края конструкции они выглядывали на 100–150 мм. В процессе резки нельзя допускать вибрации изделия. Это может вызвать появление трещин на материале.

Некоторые специалисты выполняют резку поликарбоната прямо в защитной пленке. Благодаря этому имеется меньший риск повреждения листа в ходе его подготовки.

Резка поликарбоната

Более того, при укладке листа не перепутайте сторону. Та сторона, которая имеет защитную пленку должна быть направлена вверх, так как на ней имеется защита от ультрафиолета.

Чтобы соединить листы используется стыковочный профиль. Перед тем как закручивать саморез, предварительно просверлите в поликарбонате отверстия. Они должны быть немного больше диаметра самореза. Закручивать саморезы следует через специальные шайбы, имеющие резиновую прокладку. Также важно организовать небольшой зазор в местах стыковки листов. Достаточно оставить 3 мм для расширения материала при нагревании. Что касается торцевой части листа, то она закрывается торцевым профилем.

Пошаговая инструкция

Представляем вам краткую пошаговую инструкцию по изготовлению навеса из поликарбоната над крыльцом и с опорными стойками на основе деревянного каркаса:

Сначала бетонируются опоры в землю.
Все деревянные заготовки необходимо обработать антикоррозийным составом. Особенно те, которые будут бетонироваться.
На стене дома крепите кронштейны, которые будут опорой для двух поперечных балок 120×60 мм. Для большей надежности, к стене можно закрепить брус по горизонтали.
Теперь необходимо установить поперечные балки на стойки и на опоры, закрепленные на стене.
В месте, где поперечная балка соединяется со стойкой, используйте металлические уголки.
Дальше необходимо соорудить обрешетку.
Когда каркас готов, необходимо прикрутить поликарбонат саморезами с термошайбами.

Закрепленный поликарбонат

Эта простая инструкция подтверждает слова, сказанные вначале этой статьи. Даже без особых строительных навыков, вам получится при желании сделать всю работу по изготовлению навеса самостоятельно. Если у вас есть личный опыт в таком строительстве, то оставляйте свои комментарии в конце этой статьи.

Фото

Несколько вариаций навесов из поликарбоната:

Раздвижной навес над бассейном

Оригинальный навес из поликарбоната

Навес у деревянного дома

Над террасой

На даче

Навес ломанной конструкции

Навес к дому

Над мангалом

Навес при въезде в гараж

Для стоянки

Для беседки

Небольшая конструкция

Большая крыша из поликарбоната

Изогнутой формы

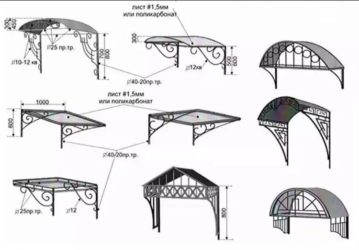

Схемы

Предоставленные схемы помогут вам выбрать подходящий в вашем случае вариант проекта:

Чертеж навеса из поликарбоната

Проект для одной машины

Чертеж навеса возле ворот

Козырек

Проект навеса для веранды

Источник: https://kakpravilnosdelat.ru/kak-sdelat-naves-iz-polikarbonata/

Навес из поликарбоната своими руками — пошаговая инструкция с чертежами, фото и видео

Современный приусадебный участок, неважно, относится он к коттеджу или простому дачному домику, трудно представить без навеса, например, над машиной хозяина. Эта конструкция нынче выполняет не только практичную функцию, но и эстетичную. При этом самым распространённым материалом, используемым для навесов, является поликарбонат. Изготовить из него конструкцию можно своими руками.

Преимущества и недостатки поликарбоната

Выбор подобных листовых заготовок при монтаже навесных конструкций обоснован множеством преимуществ.

поликарбонат пропускает свет, но в то же время защищает от вредного воздействия ультрафиолета;
он негорючий, что исключает опасность пожара;
листы имеют различную раскраску, можно выбрать цвет по вкусу;
конструкции из данных заготовок выглядят эстетично;
поликарбонат имеет малый вес;
он гибкий, но вместе с тем ударопрочный;
хорошо сохраняет тепло внутри общей конструкции;
с ним легко и приятно работать (режется он канцелярским ножом, а прикручивается к каркасу саморезами).

Разнообразная цветовая гамма позволяет подобрать такой лист поликарбоната, который идеально впишется в ландшафтный дизайн

Правда, недостатки у поликарбоната также есть. Они могут проявиться при монтаже и эксплуатации навесной конструкции. А именно:

со временем подобный материал способен растрескаться, из-за чего придётся заменять отдельные листы;
если нарушить правила монтажа, поликарбонат также разрушится;
тонкие листы могут не выдержать пласты снега, если плохо продуман каркас.

Итак, достоинств у описываемого материала явно больше, поэтому его применение в навесах логично. Но прежде чем начать сооружать подобную конструкцию, необходимо определиться с размерами и составить эскиз.

Подготовительные работы: какой толщины материал использовать

Перед выбором размеров конструкции рекомендуется определиться с видом листов для монтажа. То есть сначала нужно выбрать цвет и толщину заготовок. Сотовый поликарбонат продаётся в листах разной толщины (от 4 мм до 12 мм). При покупке для дачного строительства материал могут порезать (в зависимости от того, какого размера будет постройка).

Толщина детали для изготовления навеса выбирается по следующему принципу — конструкция должна выдержать снег. Но на это в большей мере влияет не столько качество поликарбоната, сколько надёжность каркаса. Следовательно, можно использовать даже самые тонкие листы. Это позволит и значительно удешевить навес.

Поликарбонат — очень пластичный материал, поэтому легко можно сделать навес любой формы своими руками

Как выбрать размер конструкции: составление чертежа

Самое сложное — определиться с размерами планируемой конструкции. Есть несколько вариантов:

Если навес делается над крыльцом, ширина конструкции должна быть такой, чтобы последняя слева и справа от входной двери выступала на 30 см. В этом случае капли дождя не попадут на пол и входящего человека. Длина изделия принимается равной расстоянию от стены дома до ребра первой ступеньки крыльца.
Если навес будет находиться над машиной, то его габариты должны соответствовать размерам автомобиля, при этом дополнительно нужно добавить на каждый параметр минимум по 30 см.
То же самое касается и бассейна. Навес над ним нужно делать немного больше.

После определения размеров необходимо нарисовать чертёж.

На чертеже навеса из поликарбоната нужно обозначить все размеры навеса

Со стороны фасада навес часто делают арочным. В этом случае радиус изгиба сотового поликарбоната должен быть равен высоте пристроя.

Расчёт количества необходимых материалов можно произвести, пользуясь построенным чертежом. Предположим, у нас будет создана конструкция без арочных элементов. Пусть это будет навес над крыльцом. При этом ширина входной двери — 80 см. Согласно рекомендациям специалистов, принимаем ширину навеса равной H = 80 + 30 + 30 = 140 см или 1,4 м.

Допустим, расстояние от ребра первой ступени крыльца до стены дома 1 м. Значит, и длина навеса такая же.

Для каркаса идеально подойдёт профильная квадратная труба с сечением 25 х 25 мм. Достаточно установить три подпирающих поликарбонат отрезка длиной 1 м каждый и соединить их поперечно на краю навеса.

Размер навеса зависит от многих параметров, например, от того, где он будет располагаться

Опоры конструкции можно сделать из обычной стальной трубы диаметром 32 мм. Достаточно установить в землю два столба высотой до уровня верхнего ребра входной двери (не менее 2 м). Не забудьте добавить на вкопку в землю 0,5 м.

Необходимые инструменты

Для работы с поликарбонатом нужны:

нож канцелярский;
шуруповёрт;
болгарка;
рулетка.

Пошаговая инструкция по устройству навеса из поликарбоната

Процесс изготовления навеса зависит от многих параметров, в частности от расположения относительно стен дома.

Как правильно пристроить навес к частному дому над крыльцом

Первый вариант — пристроенная к частному дому конструкция. Вся работа выполняется в несколько шагов:

Для основных элементов каркаса лучше использовать металлическую профильную трубу с сечением в виде квадрата из простой стали размером 25 х 25 мм. Её нужно разрезать болгаркой. Согласно проведённому расчёту, необходимо отрезать 3 профиля по 1 м и кусок длиной 1,4 м. Также надо подготовить две трубы по 2,5 м.
Резка металла болгаркой требует соблюдения строгих мер безопасности
В углы крыльца, то есть по краям ребра первой ступени, закапываются две трубы на 0,5 м в землю строго вертикально. Желательно забетонировать основания этих столбов. Для чего в равных частях соединить цемент, песок, щебень, смешать с водой и залить раствором ямы, в которые вставлены трубы.
Концы отрезков квадратного профиля длиной 3 м на равных расстояниях крепятся на стене дома выше входной двери на 20 см. Для крепления используются металлические уголки, крупные саморезы и шуруповёрт. Если дом кирпичный, придётся взять перфоратор, просверлить дырки для саморезов и предварительно вставить в отверстия пластиковые дюбели. Нужно постараться, чтобы два крайних отрезка передними концами оперлись на трубчатые столбы.
Укладывается поперечный профиль. Он должен концами также опереться на трубчатые столбы. Для его перпендикулярного соединения с отрезками длиной 1 м используются металлические уголки и саморезы. В результате у каркаса должен получиться небольшой уклон.
Вырезается лист сотового поликарбоната нужного размера из цельной заготовки. Для этой операции подойдёт канцелярский нож. Вдоль сот лист режется легко. В поперечном направлении придётся приложить немного усилий.
Поликарбонат можно резать и электролобзиком
Крепится поликарбонат саморезами на профилях с помощью шуруповёрта. При этом линии сот необходимо класть параллельно стене дома, иначе лист будет прогибаться от снега и ломаться.

Монтаж арочного навеса вокруг бассейна на даче

Второй вариант — расположение навеса над бассейном. Тут есть свои особенности, поскольку на стену дома он опираться не будет. Последовательность работ следующая:

Сначала устанавливаются столбы по углам бассейна по ранее описанной технологии. Материал — труба диаметром 32 мм. Но при этом нужно отступить от углов в каждом случае на 30 см по воображаемой диагонали бассейна.
Далее на эти столбы монтируется каркас из профиля. Здесь желательно применять арочные элементы. Для их изготовления лучше воспользоваться услугами строительной организации, так как самостоятельная сборка такого каркаса весьма затруднительна.
Концы скелета для крыши лучше приварить к столбам с помощью электродов и сварочного аппарата.
Листы сотового поликарбоната нужно стелить поочерёдно, пока не заполнится всё пространство, аккуратно стыкуя между собой.

Навес над бассейном убережет воду от засорения

Аналогичным образом происходит устройство навеса над патио, мангалом, открытой зоной отдыха и любым другим элементом архитектуры придомовой территории.

Навес из поликарбоната прослужит долго, если регулярно за ним ухаживать. Необходимо просматривать состояние креплений, а также сохранность листов сотового поликарбоната. Мелкий ремонт заключается в замене саморезов или части покрытия.

Владимир Молотилов
Распечатать

Источник: https://legkovmeste.ru/stroitelstvo-i-remont/premudrosti-izgotovleniya-navesa-iz-polikarbonata-svoimi-rukami.html

Навес из поликарбоната своими руками — чертежи, фото конструкций

Как оригинально смотрятся прозрачные козырьки, полупрозрачные навесы, детские площадки. И всё это благодаря современному материалу – поликарбонат. Как он гармонично вписывается в дизайн жилищ. Частные дома обустраиваются хозяевами в виде арок, тем самым создают живописную пристройку, которая прекрасно гармонирует с ландшафтным дизайном.

Конструкция из поликарбоната может выполнять различные функции и иметь различный внешний вид. Чтобы построить такое строение своими руками, следует сделать чертёж. Именно от этой процедуры будет зависеть качество будущего навеса.

Разновидности и область применения

Он прекрасно заменит металл, стекло и дерево. Ни одно загородное строительство не обходится без него.

На прилавках магазина можно встретить несколько видов продукции:

Монолитный или литой

Имеет прекрасный внешний вид, напоминающий бесцветное или цветное стекло, но превосходит его по прочности. Используется в конструкциях с большими нагрузками.

Профилированный

Форму имеет в виде волны. Обладает такими же характеристиками, что и первый вид (монолитный). Простой в монтаже кровли, так как размер листов такой же, как и металл черепицы.

Сотовый

Весьма распространён товар в коммерческом и в частном строительстве. Наличие лёгкого веса и низкой цены делают его доступным. Во время работы с ним не потребуется подсобник, а конструкции можно сделать любой сложности.

Навес из поликарбоната можно встретить во многих местах:

в козырьке над балконом.
в бассейне.
в мангале.
в автомобиле.
в беседке и патио.
над крыльцом;

Преимущества и недостатки

Плюсы поликарбонатных панелей:

Упругий и гибкий материал, можно использовать для всех видов кровли.
По своим характеристикам превосходит пластик и стекло.
Не подвержен резким перепадам температур.
Малый вес.
Достаточная степень прозрачности.
Не подвержен механическим воздействиям.
Простой в монтаже.

Минусы:

Высокая стоимость.
Нет противостояния к абразивным воздействиям.
Расширяется от жары.

Чертёж

Простая схема навеса

Допустим, вы решили сделать навес для машины. Он может быть отдельно стоящей постройкой или опорной конструкцией. При разработке чертежа учитываем класс автомобиля. Далее, к его размерам добавляется 100 см на каждый бок – это и будет размер площадки.

Теперь можно переходить к конструкции навеса. Учитываем уклон верхней поверхности. Чертёж для машины, которая имеет размеры 1,6×4,2 м. Площадка будет иметь размер 2,6×5 м.

Кровля может иметь различную форму и отвечать некоторым требованиям ветровых и снеговых нагрузок. Выполняя чертеж, наносим все размеры элементов, которые участвуют в строительстве.

Приведём пример простейшего типового навеса.

Для установки поликарбонатных листов толщиной менее 8 мм достаточно шага в 600-700 мм.

Для него потребуются:

сотовый поликарбонат, толщиной 8 мм;
прогоны с профильной трубой 40x25x2 и 50x25x2 мм;
ферма арочная (30x30x2 мм);
балка (60x60x3 мм);
опорные стойки(60x60x3 мм);
пятки под стойки (30x30x6 мм);

Все коммуникации должны быть подведены заранее. Покрытием площадки может быть забетонированный участок, плитка.

Козырёк над дверью доступен каждому начинающему владельцу дома или строителю. Для этого, рисуем прямой или гнутый лист с каркасом. Крепление будет проводиться прямо над дверью. Размеры 1400x1000x300 мм.

Для чего нужен?

Спроектированный и составленный чертёж в будущем сэкономит ваше время:

Во-первых, составление грамотного документа, даст возможность правильно выбрать месторасположение и конструкцию.
Во-вторых, можно определиться с количеством материала, тем самым сэкономить денежные средства.
В-третьих, выбор оригинального внешнего вида, который будет гармонировать с ландшафтным дизайном.

Какие данные должен содержать:

Основные конструкционные элементы с чертежами.
Эскиз всего сооружения.
Рассчитанные данные на снеговую нагрузку кровли.
Расчётные данные парусности крыши.
Расчёт прочности ферм и опор.
Проектно-сметная документация. Здесь подробно описываются все виды материалов и их стоимость.

Как грамотно создать:

Не забывать про дополнительные габариты, например, для машины.
Иметь в виду преобладающий ветер при расчётах.
Подумать о прямом подъезде к навесу, без поворотов.
Доступ со всех сторон.
Доступный и простой чертёж (несущие сооружения и каркас из профильной трубы).
Минимум затрат.
Создать гармоничный проект, учитывающий, близко стоящий дом, и приусадебный участок.

Виды и особенности проектирования

В первую очередь, определяется место строительства.

Проект можно сделать несколькими способами:

Воспользоваться интернетом.
Получить услугу от профессионалов.
Сделать самостоятельно.
Купить готовую конструкцию, с предлагающимся чертежом.

Именно от этого зависит, какое будет опирание:

Консольное. Представляет собой небольшой козырёк перед входом в дом. Поддерживается закладными или менсолами.
Консульно-опорное. Также пристройка к дому, только держится на закладных или кронштейнах. Причём находятся они в стене.
Балочно-опорное. Одна сторона сооружения делает упор на горизонтальную балку в стене, другая стоит на опорах.
Отдельное. Когда держится кровля на опорных стойках.

Схема соединения конструкции: 1 – Декоративная крышка ТП-03; 2 – Профиль ТП-01; 3 – Уплотнитель ТПУ-01; 4 – Поликарбонат ; 5 – Уплотнитель самоклеющийся; 6 – Саморез; 7 -Лента антипыльная; 8 – Профиль торцевой UP; 9 – Элемент подконструкции.

Подготавливаем место для навеса.
Размечаем точки для опорных стоек. Делаем скважины глубиной 50 см, ручным способом или при помощи бура.
Ведём установку опор и заливаем их раствором. Ждём полного высыхания раствора примерно три дня. Чтобы поверхность не растрескалась, на протяжении трёх дней поливаем её водой.
Далее, ведём выполнение верхней обвязки, где используем электросварочный аппарат.
Закрепляем поперечные элементы сооружения.
Верхняя часть может быть горизонтальной, арочной, двухскатной или односкатной конструкцией.
Сварные швы зачищаем и зашлифовываем.
Делаем грунтовку и покраску металлического каркаса.
Следующим шагом будет крепление поликарбонатных панелей.

Необходимые материалы и инструменты:

на опорные столбы, профиль с квадратным сечением 10×10, 8×8, 6×6 см;
для прогонов, берём профильную трубу с сечением 6×4 или 6×6 см;
для обрешётки – 4×4 см (профильной трубы);
арочная конструкция;
поликарбонат надёжнее брать 10 мм, так как имеет отличные характеристики и привлекательный вид, удобен в работе;
пресс-шайбы и саморезы;
щебень, раствор (песок и цемент);
шуроповёрт;
дрель, нож;
циркулярная пила;

Крепление стоек навеса к закладным элементам

Пошаговое руководство:

Делаем заготовки из поликарбонатных плит при помощи циркулярной пилы. Причём, не забываем делать припуски на листах 10-15 см по длине. Во время крепления, защитную плёнку открываем в тех местах, где будет производиться крепление, остальную не трогаем. Так как по ней мы ведём ориентир крепежа. Панели располагаем плёнкой наружу. Именно с этой стороны они защищены от ультрафиолетовых излучений.
Располагаем стыковочный профиль на расстоянии, равному разложенному поликарбонату.
Крепление листов проводим саморезами, для которых предварительно дрелью, делаем отверстия, чуть больше (2 мм) размеров пресс-шайб. Далее, вставляем шайбу, потом закручиваем саморезы и закрываем их защитными колпачками. Край листа также закрываем защитной лентой, во избежание попадания грязи.
Процесс повторяем, пока не уложем все панели.

Советы

Высота конструкции зависит от уклона навеса. Чем больше уклон, тем выше сооружение.
Если будет выбран металлический каркас, сюда отлично подойдут профиля, имеющие квадратное сечение 6×6 – 10×10 см.
Не забывайте делать песчаную «подушку» под опоры.
Для сгибания панели используйте профиль, который надрезается и сгибается в желаемую форму.
Оптимальной высотой строения, считается 220-250 см, если оно будет использоваться под автомобиль.
Толщину для различных форм сооружений выбирают разных единиц. Например, при большой площадке и наклонной форме кровли, выбирайте толщину 10 мм. В арочных конструкциях достаточной толщиной считается 8 мм. Небольшие навесы – 6. Горизонтальные сооружения – 16 мм, чтобы смог выдержать нагрузку в снежное время года.
Используя сотовый поликарбонат, помните, любые переделки с ним, достаточно сложные.

0,00, (оценок: 0) Загрузка…

Источник: https://househill.ru/krovlya/material/polikarbonat/chertezh-navesa.html

Навес из поликарбоната — проектирование и монтаж своими руками. 90 фото лучших современных идей

Легкое сооружение на приусадебном участке защитит от непогоды в любое время года. Перед тем, как приниматься за проектирование, следует внимательно просмотреть фото навеса из поликарбоната. Это позволит подобрать наиболее подходящий вариант.

Навес несложно сделать самостоятельно, он позволит сохранить естественное освещение. Под ним просто организовать комфортное место отдыха.

Прозрачная конструкция отличается хорошей механической прочностью, она стала отличной альтернативой стеклянным элементам в современном строительстве. Навес из поликарбоната станет идеальным решением для автомобиля, беседки, бассейна. Такая конструкция органично вписывается в окружающий ландшафт.

Преимущества поликарбоната

Чтобы соорудить конструкцию над входом в здание или над автомашиной применяется композитный лист. Он отлично гнется, обеспечивает рассеивающий эффект. Современный навес из поликарбоната будет препятствовать возникновению звуков при дожде. Он отлично моется, но не следует для него использовать органические растворители.

Не забудьте посетить этот источник полезных идей о ландшафтном дизайне!

Поликарбонат имеет следующие преимущества:

Привлекательная цена.
Прочность и надежность получаемого сооружения.
Возможность получить конструкцию любой формы.
Прозрачность материала.
Не боится перепадов температур.
Простой монтаж.

К недостаткам материала относят то, что со временем под воздействием ультрафиолетовых лучей его прозрачность снижается. Спустя 12 лет он становится ломким.

Чтобы получить визуально монолитную конструкцию, применяют специальные методы сварки композиционных элементов. Можно использовать также склейку для этого материала.

Монолитный поликарбонат выглядит презентабельнее, но его сложнее обрабатывать. Для него необходимо прочное основание. Он часто применяется строителями для имитации стеклянных элементов.

Расчет и подготовительные работы

Чтобы получить прочный козырек и каркас с минимальными расходами, следует правильно провести расчет. Для этого нужно знать площадь навеса. Важно учесть, что толщина листа подбирается так, чтобы он мог выдержать снег зимой. Надежность конструкции в основном зависит от основания.

Затем устанавливается вертикальная нагрузка. Многие владельцы коттеджей и загородных домов интересуются, как сделать навес из поликарбоната. Справиться с подобной задачей можно самостоятельно, не привлекая к этой задаче специалистов.

В первую очередь требуется разработать чертежи, на которых обязательно указываются все размеры. Нужно также определиться с расположением силовых элементов и их количеством. Стоит обязательно учитывать силу воздушных потоков, характерных для местности, где устанавливается навес. Если он монтируется для машины, то его размеры должны быть больше автотранспортного средства.

Следующим шагом станет определение толщины элементов опоры. Следует позаботиться об инструментах для выполнения работ. Количество материалов, которое нужно приобрести, зависит от созданного проекта.

Перед монтажом следует позаботиться об обустройстве площадки под ним. Наиболее практичным решением станет плитка. Перед ее укладкой размечают места, где будут устанавливаться опоры, которые следует залить бетоном. Последующие операции выполняются спустя 3 дня.

Навес из поликарбоната своими руками

Чтобы правильно выполнить установку конструкции, выверяются обязательно все размеры навеса из поликарбоната. Высота вертикальных элементов должна быть одинаковой, на них выкладывается продольная балка. Она крепится с помощью электросварки. Вторая балка монтируется на вертикальную стену здания. Между ними фиксируются металлические элементы.

На поликарбонат наносится специальное покрытие, которое необходимо для снижения неблагоприятного воздействия солнечных лучей на структуру материала. Сверху изготовитель предусматривает специальную защитную пленку на покрытии, ее снимают после монтажа.

Перед проведением укладки листы режут электропилой. Для крепления поликарбоната приобретаются специальные наборы, в которые входят подкладки, уплотнители, саморезы.

На завершающей стадии на навес крепятся декоративные полоски, которые закрывают швы. Чтобы закрыть внутреннюю полость материала от пыли и исключить попадание влаги, боковые торцы заклеивают перфорированной лентой.

Особенности монтажа

Самостоятельное выполнение работ позволит сэкономить финансовые средства. Если вас интересует, как сделать навес из поликарбоната, то необходимо учесть, что все работы осуществляются в соответствии с разработанной схемой.

Это позволит возвести надежную и долговечную конструкцию. Она эстетически привлекательно выглядит, есть возможность выбрать подходящий цвет листов материала.

Грамотный монтаж подразумевает наличие специальных компенсационных зазоров. Поликарбонат отличается высоким коэффициентом теплового расширения. Если указанное условие не выполняется, то материал быстро теряет свои эксплуатационные характеристики. Не нужно сильно затягивать саморезы.

Для частного домовладения может быть выбрана конструкция, в которой одной из опор выступает стена дома. Материал позволяет сделать отдельное сооружение, для крепления которого используются металлические элементы. Практичный навес украсит приусадебный участок, отлично впишется в окружающую обстановку.

Фото навеса из поликарбоната

Источник: http://landshaftadvice.ru/naves-iz-polikarbonata/

Навес из поликарбоната своими руками

Поликарбонат – сравнительно современный материал, но благодаря своим эксплуатационным характеристикам довольно быстро завоевал доверие потребителей. Конечно основная и самая ценная его особенность – способность пропускать свет. То есть у стекла теперь появилась достойная альтернатива.

Поэтому навес к дому из поликарбоната уже не диковинка, а норма, продиктованная жизненной необходимостью, позволяющая экономить электроэнергию. Ведь им легко реализовать прозрачные стены и крышу. При этом относительно простой монтаж даже начинающим мастерам позволяет создавать практически произведения искусства.

Отличная гибкость, прочность материала позволяет монтировать достаточно сложные архитектурные решения с необычной геометрией.

Какой поликарбонат выбрать для навеса

Как известно, поликарбонат делится на подвиды: сотовый и сплошной. Конечно, для навеса можно взять любой – помещение всё равно «подсобное», особых требований нет. Поэтому в основном, на выбор влияет тип постройки – если требуется конструкция сложной формы, то и поликарбонат берётся более мягкий, податливый.

При этом, какой выбрать поликарбонат для навеса – сотовый или монолитный принципиального значения не имеет.

Однако практика показывает успешную эксплуатацию сплошного профилированного поликарбоната. Его профиль точь-в-точь как у профлиста. Поэтому пристроить такой навес к дому из поликарбоната своими руками совсем несложно.

Как сделать навес из поликарбоната своими руками

Для навесов, установленных обособленно и примыкающих к дому могут использоваться одни и те же приёмы и материалы. Конечно, они должны поддерживать общую дизайнерскую идею, гармонично сочетаться с имеющимися постройками. Вообще кто сказал, что навес должен быть в единственном числе – их вполне может быть несколько. При этом они могут быть абсолютно разными:

Односкатные навесы – наиболее простая, часто встречающаяся конструкция, примыкающая к дому. Угол наклона крыши часто ориентирован на быстрый сход осадков.
Двускатные конструкции – конструктивно более сложны, эксплуатируются отдельно стоящими сооружениями.
Полукруглая – арочная форма навеса. Всегда привлекает своей необычностью и оригинальностью. Актуальна не только для отдельно стоящих построек, но и козырьков, расположенных над входными дверьми домов.
Купольные и волнообразные формы – отличный декоративный или защитный элемент.
Многоуровневые конструкции, строятся сугубо для декоративных целей, и никакой функциональности не несут.

Мы же реализуем самый простой односкатный навес, и опишем некоторые особенности более сложных конструкций. Произведём расчет навеса из поликарбоната.

Спланируем работы

Для устройства навеса понадобится изготовить столбы, прогоны, стропила и возможно обрешётку. Всё рассчитывается исходя из высоты и площади. Из неё получается число листов поликарбоната, при этом важно учесть, какой поликарбонат для навеса планируется использовать. Это значит, что профилированная кровля рассчитывается по принципу профлиста, то есть с учётом своей практической ширины.

Подготовим площадку

Как обычно всё начинается с разметки – необходимо прямо на местности обозначить площадь будущего навеса, местоположение опор. Обычно строят навес из поликарбоната во дворе дома. Поэтому возводить опоры нужно только с одной стороны, ведь с другой обычно капитальная стена. Однако, необходимо верно оценить ситуацию – если площадь навеса планируется большая, возможно понадобятся и промежуточные опоры. Их можно устроить в виде поддерживающих колонн, а уменьшить количество устройством дополнительного прогона под стропила.

После того как определились с количеством, под них бурятся ямы, которые лучше заранее запланировать ниже глубины промерзания грунта. А на дне, по кругу выбрать землю, тем самым увеличить площадь опоры. Она не позволит свае проседать, ведь снеговая нагрузка на пологом навесе немаленькая. При этом увеличенный диаметр сваи удержит её на заданной глубине во время сезонного пучения грунтов.

Изготовим основание для опор

Перед заливкой свай бетоном устроим им гидроизоляцию – свернём из рубероида цилиндры и поместим их в ямы. Для удобства заливки полезно изготовить загрузочную воронку – опалубка из рубероида прижмётся, это в разы увеличит аккуратность и скорость укладки бетона. Не забудем про арматуру. На этот раз сваи будут заливаться по уровню земли – не забываем, что всё в итоге накроется общей крышей, и нет нужды излишне страховаться.

Однако, монтаж навеса из поликарбоната заключается не только в устройстве крыши. Если пол ещё не запланирован, пришло время определиться – возможно, что понадобятся дополнительные бетонные работы. Например, под плитку необходимо устройство стяжки. Снова всё начинается с разметки – по периметру нужна опалубка:

Забиваем для неё в землю клинья. После жидкостным или лазерным уровнем отмечаем по ним общую горизонталь.
Пока свобода передвижений не ограничена досками опалубки, подсыпаем подушку, но не всю площадь – периметр оставляем свободным. Его подсыплем после того, как полностью установим опалубку в горизонт. Для того чтоб работа шла быстро и качественно, доски для неё должны быть кромлёными – будем ровнять бетон по краю доски.
Распределим и навяжем арматурную сетку, два слоя – без неё укладывать бетон нет никакого смысла. Причём это должна быть именно арматура, а не кладочная сетка, которой часто заменяют арматуру при внутренних работах – здесь «улица» задаёт требования прочности.
Укладываем бетон, ровняем длинным правилом по краям досок опалубки, добиваясь ровной поверхности. Железнить и заглаживать не нужно, под плитку достаточно хорошо выровненной «шершавой» стяжки.

Если предполагается пол «палубного» типа, то под него полезно сделать бетонные лаги. Такая решётка, сделанная по принципу облегчённого ленточного фундамента, гарантирует долгую эксплуатацию пола без перекосов и провалов.

Подготовка, для того чтоб пристроить к дому навес из поликарбоната окончена – переходим к установке опор.

Опоры – столбы

До этого времени мы намеренно не занимались столбами, чтоб после подготовки их изготовить абсолютно одинаковыми и все как один установить на бетонные основания. Это автоматически задаст верхний горизонтальный уровень, а значит не потребуется их пилить на высоте.

Так как основание изготовлено бетонное, сам кровельный материал имеет большой срок эксплуатации, выходит, что в качестве материала для конструктивных элементов предпочтительно рассматривать металл. Однако при желании реально построить и деревянный навес из поликарбоната, просто дерево необходимо защитить.

При этом часто бывает, что навес сам собой переквалифицируется в уютную беседку. Ведь дерево создаёт атмосферу домашнего комфорта.

Наши столбы будут из металла. Для них хорошо подойдёт профильная труба, а если использовать «нкт», то прочности будет даже с избытком:

Режем их в размер. Если будем крепить в бетон анкерами, приварим к столбам нижние площадки с отверстиями. Но можно просто привариться к арматуре столбов.
Столбы необходимо тщательно откорректировать в строго вертикальное положение.
Укладываем и привариваем поверх столбов перемычку из такой же трубы – «лежанку» для стропил.

После этого на капитальной стене дома анкерами крепим подвесные опоры – «гнёзда» под стропила. Сплошной «лежень» специально под них смысла делать нет.

Стропила и форма навеса

Однако всё это справедливо, когда строится односкатный навес из поликарбоната. Но стропила – ключевой момент, ведь их форма определяет общую конфигурацию крыши:

Если расстояния сравнительно небольшие, то простые прямые стропила зададут ровную плоскость.
Когда площадь навеса большая, стропила могут прогнуться под тяжестью снега. Чтоб избежать промежуточных опор и увеличить прочность, можно применить стропильные фермы. Здесь важно правильно оценить возможности конструкции. В идеале стропильная система должна быть жёсткой, чтоб исключить прогибы, излишние напряжения поликарбоната.
А стропильные фермы в свою очередь могут быть любой формы. Таким образом легко создаётся прямой, асимметричный или арочный навес из поликарбоната. Однако для крыши изогнутой формы нужно выбрать сотовый поликарбонат небольшой толщины. Он более гибок и податлив по сравнению с другими видами.

Раскрепим готовые стропила: одной стороной уложим в опоры на капитальной стене дома, другой разложим на горизонтальной перемычке столбов.

Набьём обрешётку

Профилированный поликарбонат сравнительно мягкий материал. Его легко продавить, но за счёт собственной упругости он сразу восстанавливает первоначальную форму. Поэтому прямо на стропила его не постелить, необходима обрешётка. Причём широкая – лучше из досок.

Для обрешётки возьмём обрезную дюймовку шириной 10-15 см. Предварительно отшлифовав, обработаем антисептиком и пропиткой против возгорания. Видимые стороны хорошо покрасить защитной фасадной краской семейства «белинка». С подобной обрешёткой надёжность конструкции значительно повышается, уже не очень-то важна сама толщина поликарбоната для навеса. Шаг выбирается произвольный, однако нелогично, когда он меньше ширины доски. Для него более подходит размер в одну или две ширины доски обрешётки.

Покроем поликарбонатом

Закрываем навес поликарбонатом. Приворачиваем на кровельные саморезы с резиновыми шайбами. Все действия стандартные, как для работы с профлистом:

Укладываем нижний ряд, но не крепим самый верх листа.
Монтируем второй и последующие ряды. Верх листов проворачиваем, когда он будет уже накрыт следующим.

Лёгкий навес из поликарбоната – видео

В добавок к приведенной инструкции предлагаем вам визуально оценить все этапы строительства навеса.

Адаптируем готовый навес

Если к дому уже пристроен навес – стоит задуматься не о том, как сделать навес из поликарбоната, а как проще заменить его кровлю.

Тем более, что это намного проще, чем строить всё «с нуля». Определим порядок действий:

После демонтажа кровли первым делом проверяем горизонтальное положение столбов и горизонтальное положение прогонов.
Если нашлись недостатки – исправляем. Для этого домкратим столбы и подливаем бетоном, чтоб не проседали. Параллельно правим вертикали, возможно для этого понадобиться пробурить и забетонить новые сваи. Это даже лучше – сразу исправим ненадёжные места.
Оцениваем состояние стропил, если есть предпосылки для прогиба – готовим новые дополнительные столбы и прогон. Однако, не лишним будет проработать вариант изготовления стропильных ферм.
Проверяем состояние и правильность монтажа обрешётки, по необходимости прореживаем или наоборот добавляем. Не забываем защищать пропитками и облагораживать краской по дереву.
После реанимационных мер уточняем, какая толщина поликарбоната для навеса будет наиболее подходящей. После монтируем выбранный кровельный материал.

Уход за навесом

Как любой другой, навес для крыльца из поликарбоната нуждается в водоотведении. Поэтому сразу по готовности кровли необходимо смонтировать водосточные желоба, трубы и обеспечить водоотведение. Затягивать с этим не стоит, так как сырость всегда губительно влияет на бетонные конструкции – замерзая, сырой грунт вспучивается значительно сильней, с лёгкостью ломая при этом и более значимые, массивные конструкции.

Сам профилированный поликарбонат в своём роде лучший поликарбонат для навеса и в каком-то специальном обслуживании не нуждается. Поэтому уход за навесом чаще всего заключается в контроле вертикального и горизонтального положения прогонов и столбов. При этом регулярно обновляется лакокрасочный слой конструктивных элементов.

Что в итоге

Очевидно, что не так уж и трудно построить навес из поликарбоната своими руками, чертежи и схемы любого из вариантов находятся в свободном доступе. Причём, первоначально построив относительно простой вариант, его всегда можно дополнить декоративными элементами – постройки подобного типа легко превращаются в респектабельные функциональные помещения.

Источник: https://stroy-okey.ru/house/pristroyka/naves-iz-polikarbonata-svoimi-rukami/
