Как сделать леса строительные своими руками?

В этой статье:

Строительные леса: виды, расчеты, инструменты, инструкция монтажа самостоятельно пошагово

Изготовить строительные леса своими руками – самый простой и дешевый способ выполнить работы на высоте. Разберемся, как сделать самодельные леса максимально надежными и устойчивыми.

Многие строительные работы требуется проводить на высоте. Есть несколько вариантов получить строительные леса: взять в аренду, заказать изготовление, сделать самому. Последний вариант позволяет сэкономить немало времени и денег. Но конструкция должна быть максимально надежной и безопасной. Разберемся, как построить строительные леса самому, какой материал наиболее предпочтителен и какие меры безопасности требуется соблюдать.

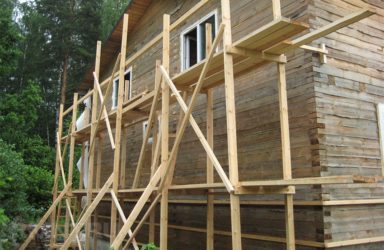

Из дерева

Дерево – наиболее широко применяемый материал при самостоятельном изготовлении лесов. У него есть целый набор преимуществ:

Простота обработки. Работа с металлом требует определенных навыков в сварке, работе с профессиональным электроинструментом и т.д., которые есть не у всех. А работать с деревом гораздо проще и на любительском уровне с обработкой этого материала справится любой строитель.
Доступный инструментарий и крепеж. Работа требует самого распространенного набора: молоток, отвертка, шуруповерт, ножовка, дрель, саморезы, гвозди. Все это есть практически в любом хозяйстве, а если и придется что-то купить при подготовке к работе, затраты невелики.
Сравнительная дешевизна материала. Даже качественное дерево будет стоить меньше металлических труб. Выигрыш становится особенно заметным при возведении большой конструкции.
Возможность повторного использования. По окончании строительных работ деревянные леса можно разобрать, пустив пиломатериалы в работу. Металлические же стойки практически наверняка будут вечно пылиться в хозблоке или кладовке. Конечно, можно потом сдавать их в аренду, но возиться с этим делом пожелают не все.

Важно: при изготовлении лесов лучше использовать качественные древесные материалы. Во-первых, это повысит надежность конструкции. А во-вторых, позволит использовать материалы разобранных лесов в дальнейшем. А вот бросовую древесину, пусть и купленную по низкой цене, потом придется только выбросить.

Есть и некоторые недостатки. Главный из них – гораздо меньшая устойчивость деревянных конструкций к сборке-разборке. После двух-трех таких циклов останется только пустить доски на дрова. Металлические конструкции переносят разборку и последующую сборку гораздо лучше.

Поэтому деревянные конструкции — оптимальный выбор для тех, кто хочет провести постройку собственного дома и в дальнейшем не заниматься строительными работами. А вот тем, кто имеет в планах постройку нескольких объектов, мы рекомендуем остановить выбор на лесах из металла

Из профильной трубы

Конструкции на раме из металлической трубы с настилом из досок будут хорошим выбором для строительства нескольких зданий на одном участке или для небольшой строительной компании. Они также обладают целым рядом преимуществ:

Секционная конструкция позволяет наращивать леса по мере необходимости. Такие конструкции гораздо легче модернизируются под новые строительные задачи.
Возможность быстро разобрать леса и легко перенести на новое место.
Долговечность и высокая прочность при правильном изготовлении.

Для строительства лесов используются алюминиевые или стальные трубы. Первый вариант легче, у второго — выше показатели прочности и надежности. Поэтому если планируется работать на большой высоте или поднимать на леса большой груз (тяжелый инструмент или несколько работников на одну секцию), лучше остановить выбор на стальных стойках. Стандартный размер секции таких лесов – высота 150 см, ширина – 100 см и длина 165 – 200 см (в зависимости от задач).

Что лучше: гвозди или саморезы?

При подборе крепежа всегда возникает вопрос: лучше взять гвозди или саморезы? Каждый вид крепежа имеет свои преимущества и недостатки. Но главное требование к крепежу – он должен обеспечить надежность соединения элементов лесов. В противном случае конструкция может просто развалиться в самый ответственный момент, а это уже очень опасно для строителя.

Для обеспечения высокой прочности гораздо лучше подходят гвозди.

Для их изготовления используются относительно мягкие сорта углеродистых сталей, поэтому под нагрузкой они гнутся, но не обламываются. Хрупкая закаленная сталь саморезов гораздо тверже и может обломиться при большой нагрузке.

Если все-таки выбраны саморезы, предпочтение стоит отдать анодированным изделиям (они имеют зеленовато-желтый цвет). Такие крепежные элементы менее хрупкие и легче переносят нагрузки. Однако они все равно будут более хрупкими чем гвозди. А вот «черные» саморезы из закаленной стали для сборки лесов лучше не применять.

претензия к гвоздям — затруднение процесса разборки лесов. Чтобы совместить преимущества обоих видов крепежа, можно использовать компромиссный вариант: собрать леса с помощью саморезов, а затем укрепить гвоздями (по 2-3 шт.) самые проблемные соединения.

Чтобы гвозди было легче вынимать, применяют такой способ: под них подкладывают маленькие кусочки досок небольшой толщины (можно бросовые, непрочные обрезки). При разборке эти досочки расщепляют, и торчащие шляпки гвоздей теперь можно легко подцепить гвоздодером.

Необходимые материалы и инструменты

Прежде всего уточним, что мы будем говорить об изготовлении лесов из дерева. Это наиболее востребованный вариант, который легче всего реализовать самостоятельно. При работе с металлическими стойками набор инструментов придется дополнить болгаркой, сварочным аппаратом и некоторыми другими инструментами.

Прежде всего, стоит обратить внимание на качество пиломатериалов, используемых в работе. Наиболее предпочтительно использовать доски и бруски, на изготовление которых пошла ель. Прочность древесины сосны примерно такая же, но сосновые доски стоит тщательно проверять на наличие сучков. Сучки у сосны растут мутовками, в таких местах древесина сильно ослабляется. Но тщательно отобранные пиломатериалы из сосны будут служить не хуже, чем еловые.

Проверить доску на прочность очень просто. Сложите два столбика из трех кирпичей каждый и уложите на них доску. Встаньте на доску сверху и несколько раз подпрыгните. Если доска не переломилась, она вполне способна выдерживать ваш вес и в качестве элемента конструкции лесов.

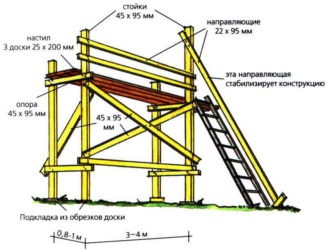

Основные элементы, из которых собирают деревянные леса, следующие:

Доски толщиной в 40 – 50 мм. Они пойдут на изготовление настилов.
Брус 100 мм х 100 мм. Из него изготавливают стойки, упорные раскосы и другие несущие элементы конструкции. Можно заменить такой брус доской. Ширина доски должна составлять 100 мм и более, толщина – 50 м.
Доска в 30 мм толщиной (обрезная) используется на производство стяжек, перил, распорок.

Нужно убедиться, что все пиломатериалы тщательно высушены. Дело в том, что плохо просушенная древесина может изменить свою форму и перекосить конструкцию. Да и весит сырое дерево больше. Поскольку леса – временная конструкция, протравливать доски фунгицидными составами и морилкой не обязательно.

Кроме пиломатериалов, потребуется следующий набор инструментов и крепежа:

Измерительный инструмент: рулетка, уровень, карандаш для выполнения разметки.
Пила для обрезания досок и бруса. Можно обойтись обычной ножовкой, но для экономии времени гораздо лучше подойдет дисковая пила.
Крепеж: гвозди 120 мм, саморезы 120 – 150 мм.
Инструменты для сборки: дрель для сверления отверстий, шуруповерт, отвертка, молоток, гвоздодер.

Если для сборки лесов применяются саморезы, лучше просверлить под них отверстия меньшего диаметра перед закручиванием. Так уменьшается риск того, что доска лопнет при вворачивании.

Набор материалов для возведения деревянных лесов достаточно легко найти. Но чтобы не отвлекаться в процессе работы, нужно все подготовить и тщательно проверить заранее.

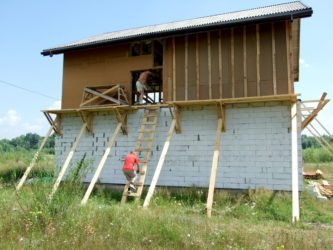

Строительные леса своими руками. Пошаговая инструкция

Сборку лесов производят в несколько этапов:

Проектирование. На этой стадии нужно определиться, какие леса будут изготовлены (козлы, рамная конструкция, приставные («армянские») леса), какая высота и размеры.
Изготовление рам. Главные элементы лесов собираются в лежачем положении из четырех брусьев, для укрепления крепятся диагональные элементы.
Сборка каркаса. Подготовленные элементы ставят вертикально и скрепляют боковинами. На этом этапе важно тщательно проверить уровнем и отвесом все элементы, чтобы конструкция не была перекошенной.
Укладка настила, набивка дополнительных поперечин вместо лестницы. Если работа предусматривается на высоте более 3 м, лучше оснастить леса перилами.

Процесс сборки не представляет собой особых трудностей. Но на каждом этапе нужно делать все максимально тщательно, проверяя прочность каждого соединения и правильность установки всех элементов.

Советы профессионалов

Чтобы работать на лесах, изготовленных своими руками, было безопасно, а процесс сборки прошел быстро, рекомендуем прислушаться к опыту профессиональных строителей:

Если есть хоть малейшее сомнение, что прочности лесов недостаточно – не пожалейте сил и материала на установку дополнительного упора или укрепление соединения.
Не стоит бесконечно увлекаться наращиванием высоты лесов. Безопасно деревянные леса могут нести не более трех ярусов. Если нужно более высокие – используйте металлические конструкции.

Также мы советуем посмотреть обучающие видео, на которых все этапы монтажа лесов можно увидеть своими глазами:

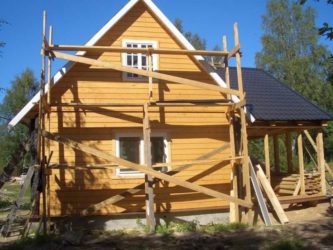

Деревянные леса, построенные самостоятельно – отличное решение для строительства собственного дома или проведения ремонтных работ. При правильном возведении они вполне безопасны, а после окончания строительства их можно разобрать, пустив доски на другие нужды.

Источник: http://stroyobzor.info/fasad/fasadnye-materialy/stroitelnye-lesa.html

Строительные леса своими руками

Если вы решили смастерить строительные леса, то выбирать вам придется из двух материалов: дерево или металл. В первом случае у вас получится одноразовая конструкция, которую под силу сделать любому человеку, умеющему работать с древесиной, а во втором – многоразовая, но тоже достаточно легко изготавливаемая. В данной статье мы расскажем как сделать строительные леса своими руками из металла (профильной трубы), а также из дерева (досок), продемонстрируем схемы, фото и видео инструкции.

Виды строительных лесов

Хотя для изготовления лесов преимущественно используется металл или дерево они могут отличаться по способу крепления, а соответственно иметь в своей конструкции разные функциональные элементы. Так, рассмотрим основные типы лесов.

Клиновые

Составные элементы соединяются специальным клиновым фиксированием. Леса такой конструкции отличаются высокой надежностью. Они способны выдержать достаточно большие нагрузки. При этом они удобны в эксплуатации они быстро собираются и разбираются. Особенно актуально применения клиновых лесов при строительстве и подъеме тяжелых материалов и узлов.

Рамные

Основным элементом такой конструкции является жестко установленная рама. Преимущественно их используют для покрасочных или штукатурных работ. Рама в такой конструкции связана с горизонтальными стойками и диагональными связями благодаря узловым соединениям. Главное преимущество рамных лесов в их дешевизне. Для их строительства не потребуется больших вложений.

Штыревые

В этих лесах узлом соединения, как это очевидно из их названия, является штырь. Такой тип лесов пользуется большой популярностью у строителей, так как их очень легко собирать и разбирать непосредственно на строительной площадке. Нередко на сборку лесов уходит день, а то и два. В этом случае сборка штыревых лесов не займет много времени.

Хомутовые

Если объект, на котором проводятся ремонтные работы имеет сложную конфигурацию, то хомутовые леса являются отличным решением. Используемый метод крепления является профессиональным. А для их изготовления важную роль играют высота и размер рабочей зоны, расстояние между ярусами и шаг стоек. Все это подбирается индивидуально на каждом объекте.

Из досок

Предлагаем вам ознакомиться с простым руководством по изготовлению лесов из досок. Для этого следует выполнить несколько простых последовательных шагов:

Параллельно друг к другу на ровной площадке раскладываете 4 стойки или доски. Их размер должен сразу соответствовать высоте лесов.
Стойки между собой связываете горизонтальными перемычками, на которые позднее будет укладываться настил.
Изготовленные 2 рамы поставьте горизонтально друг против друга, свяжите их диагонально и горизонтально досками, которые будут служить в качестве стяжек.
На горизонтальные стяжки укладываете настил из досок и прикрепляете его к перемычкам саморезами.
На стойки крепите перила и фиксируете лестницу.

При необходимости удлинить конструкцию лесов, между собой соединяете несколько подобных секций из досок. Набиваются доски на опорные стойки.

При сборке деревянных лесов, если используются гвозди, то рекомендуется предварительно просверливать отверстия, чтобы доски не раскололись.

Конструкция

Конструкция строительных лесов

Все леса состоят из следующих элементов:

стойки;
распорки диагональные и горизонтальные (они придают пространственную прочность конструкции);
перемычки для настила;
настил из досок, на котором и будет стоять человек;
упоры (для создания устойчивости лесов и предотвращения их падения в сторону от стены);
ограждающий элемент (чтобы человек, стоя на настиле, не упал вниз);
лестница (стремянка) для подъема на нужный уровень лесов.

Из дерева и досок

Деревянные

Советов о том, как сделать строительные леса, в интернете можно найти довольно много. Причем рекомендуемые конструкции отличаются, в основном, друг от друга только толщиной доски и размерами самих лесов. Чтобы вы не запутались во всем этом «многообразии», старайтесь ориентироваться на следующие величины:

Монтаж лесов расстояние между стойками – 2-2,5 метра;
ширина настила для работы – 1 метр;
высота всей конструкции – не более 6 метров.

Приступаем к работе:

Заранее заготовьте необходимые материалы:

доски толщиной не менее 50 мм и шириной 100 мм (или кругляк, или брус 10х10 см) – для стоек и упоров;
доски для распорок и ограждения толщиной 30 мм;
доски для перемычек и настила толщиной 50 мм;
гвозди (саморезы в этом случае менее надежны).

Скрепите, соблюдая рекомендуемые расстояния, четыре стойки с помощью диагональных распорок (по всем четырем сторонам).
На нужной высоте закрепите доски перемычек.
Закрепите на перемычках доски настила.
Прибейте доску для ограждения зоны работы.
Установите упоры.
Приставьте и закрепите лестницу.

Фото-инструкция

Предлагаем вашему вниманию просмотреть ряд фотографий на тему, как изготовить самостоятельно деревянные строительные леса:

Заготовки

Сборка каркаса

Отверстия для креплений

Болтовое соединение

Установка рамы

Фиксация диагоналей

Наращивание

Настил

«За» и «против»

Какими должны быть самодельные леса

Во-первых, строительные леса — это не небольшие строительные подмости–козлы, а довольно громоздкая конструкция, которую надо будет где-то хранить после того, как исчезнет в ней необходимость.

Деревянные леса, конечно, можно потом разобрать, но работа это трудоемкая, да и доски, если они вам в ближайшее время не понадобятся, тоже надо где-то складывать. Не забывайте, что деревянные леса собираются с помощью гвоздей, а не саморезов, поэтому доски уже не будут полностью целыми. К тому же при выполнении работ на строительных лесах древесина нередко пачкается раствором или краской.

Самодельные металлические леса можно будет не просто разобрать, но и сдавать в дальнейшем в аренду.

Во-вторых, строительные леса не заводского изготовления предназначены для работы максимум на уровне второго этажа (от земли). На большей высоте эксплуатация самодельных лесов становится опасной.

В-третьих, строительные леса требуются достаточно редко (только для ремонта фасада здания), поэтому сборка и разборка такой временной конструкции оказывается не выгодна в части затраченного на эту работу времени.

В-четвертых, нередко строительные леса приходится делать длинными (к примеру, не менее 6-ти метров для монтажа сайдинга). Соответственно, возрастает их вес, и переставить самодельные деревянные леса на другую сторону дома становится проблемой даже для трех-четырех человек.

Как обойтись без строительных лесов

О лесах стоит задуматься еще на стадии проектирования дома.

Если фасадные работы вы не планируете выполнять самостоятельно (а собираетесь нанять строительную бригаду), то о лесах можно особо не задумываться, так как строители обычно приходят на участок со своими лесами и подмостями.

Однако по окончании строительства (и по прошествии некоторого времени) строительные леса могут понадобиться для проведения небольших фасадных ремонтных работ. Можно ли этого избежать?

Конечно. И для начала позаботьтесь о том, чтобы фасад вашего дома не требовал ремонта долгие годы. Для этого достаточно использовать при возведении стен облицовочный кирпич. Сейчас он выпускается многими производителями и при этом в достаточно большой цветовой гамме.

А вот другие облицовочные материалы (такие как сайдинг, штукатурка и прочие) будут периодически требовать вашего внимания и, соответственно, дополнительных расходов, так как сделать строительные леса (купить или взять в аренду) бесплатно у вас не получится.

Из этого видеоматериала вы узнаете, как сделать строительные леса для ремонта квартиры:

Фото

На фотографиях представлены различные конструкции строительных лесов:

Хамутовые строительные леса

Клино-хомутовые строительные леса

Леса вышка

Металлические

Передвижные леса

Для отделки фасада

Для покраски

Строительные леса при реконструкции

Схемы

Схемы помогут вам спроектировать собственные строительные леса:

Основные элементы лесов

Схема деревянных лесов

Схема клиновых лесов

Схема крестовиных лесов

Схема лесов конверт

Схема рамных лесов

Схема сборки вышки туры

Узел крепления лесов

Источник: https://kakpravilnosdelat.ru/stroitelnye-lesa-svoimi-rukami/

Строительные леса из профильной трубы своими руками | Инструкция по сборке

Приветствую всех моих читателей. Хочу написать, как сделать строительные леса своими руками из профильной трубы. Представляю самодельные леса, чертеж, простую схему. Полностью опишу весь процесс сборки, перечислю, сколько необходимо материала. Дам некоторые советы по этой теме, расскажу немного о покраске, последовательности демонтажа.

Конструкция и виды лесов

Строительные леса — временная конструкция. Они должны легко разбираться и собираться, быть прочными, надежными. Очень важно качество соединительного замка, которые делятся на несколько видов.

Преимущества и недостатки строительных лесов из профтрубы

Леса из профтрубы обладают высокой прочностью, но при этом легкие, так как труба внутри полая. По сравнению с круглыми трубами стенки профильных имеют большую площадь опоры. Это предотвращает деформацию профильных труб при больших нагрузках.

Леса из профильной трубы обладают таким достоинством, как простота сборки при относительно низкой стоимости. Это позволяет сэкономить на изготовлении строительных мостков. Профтруба компактно укладывается при складировании и перевозке.

И если основной недостаток изделий из профильной трубы — крайне плохая сгибаемость, то в нашем случае это скорее достоинство.

Целесообразно ли делать леса своими руками

Даже аренда строительных мостков обойдется недешево, тем более их покупка. Изготавливая своими руками леса из профильной трубы, учитывают все необходимые особенности, например специфические размеры. Когда отпадет надобность, их можно сдать в аренду или продать, вернув таким образом часть затраченных средств.

Конечно, фабричные тоже можно продать после использования, но цена на них падает сразу после покупки. А если смастерить своими руками, то можно сэкономить.

На сколько лет рассчитаны металлические мостки

Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.

Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.

Правила сооружения каркаса

Сначала подготавливают почву, на которой будут стоять подмости. Затем начинают монтировать леса из профильной трубы.

Подготовка к установке

Нужно хорошо утрамбовать грунт, где будут установлены опорные стойки лесов, сделать водоотвод на случаи дождливой погоды. Лучше предотвратить затекание воды под все опорные элементы, чтобы почва под ними не размылась.

Монтаж

Порядок монтажа мостков из профильной трубы таков:

Собирают вертикальные лестничные стойки. Для этого к опорам монтируют горизонтальные перекладины для получения лестницы.
Далее собирают промежуточные стойки. От лестничных они отличаются лишь отсутствием ступенек. Одинаковы у них только горизонтальные перекладины.
Вертикальные стойки закрепляют боковыми распорками.
После монтажа и установки лестниц монтируют горизонтальные опоры, на них укладывают настил.
Потом в такой же последовательности собирают детали второго этажа, третьего и т. д.

При сборке строительных лесов своими руками руководствуйтесь рисунком.

Как выбирать профтрубу, сколько труб понадобится

Для вертикальных стоек желательно применить профильные трубы со стороной не менее 40 мм. Это могут быть трубы 40 × 40, 40 × 60 или 40 × 80 мм. Для горизонтальных перекладин можно использовать профтрубу 40 × 40, 40 × 30, 40 × 20 или, в крайнем случае, 30 × 30 мм.

Некоторые предлагают использовать профильную трубу со стороной 20 мм. Я этого делать не рекомендую, так как у тонкой профильной трубы малая площадь крепления, а боковые горизонтальные опоры вместе с настилом, на котором находятся рабочие и стройматериал, фиксируются лишь четырьмя соединениями.

Перекладины лестничных стоек делают из профиля одного размера. Если они будут тонкими, то заносить стройматериал на настил будет крайне неудобно.

Если для ступенек выбран размер 40 × 20, то лучше крепить их плашмя, широкой стороной параллельно земле. А вот профильную трубу для боковых горизонтальных опор, наоборот, – узкой стороной к земле, чтобы она не прогибалась. Кстати, в этом и достоинство профильной трубы, по сравнению с круглой, – она устойчивее к изгибам.

Для боковых распорок или боковых диагональных распорок достаточно профильной трубы 20 × 20 мм. Количество материала зависит от высоты, на которую будут рассчитаны мостки, числа промежуточных распорок и используемой длины пролета – 2 или 2,5 м. Ширина стандартная – 950 мм для настила в 1 м.

Для описанного ниже варианта необходимо будет 10 м профильной трубы 80 × 40 мм, 4 куска по 2,5 м. Для горизонтальных перекладин понадобится 8,65 м, 4 куска по 2,16 м профильной трубы 40 × 20. Диагональная перекладина длиной 2,85 м такого же типоразмера, как и горизонтальные, но можно и тоньше.

Ступеньки сделаны из профильной трубы 40 × 20 мм, их нужно будет 12 шт. длиной 1 м. Чтобы расстояние между опорами получалось 950 мм, они должны утапливаться в квадратные отверстия стоек. Для металлического настила нужен лист 2 × 0,95 м толщиной не менее 4 мм.

Как собрать металлические леса своими руками

Для повторения своими руками удобной и компактной конструкции предлагаю вариант с высотой стоек из профильной трубы 2,5 м. Они подходят даже для внутренних строительных работ, где высота потолка больше 2,5 м. При наружном применении эти мостки годятся почти к любому одноэтажному дому. Их легко монтировать или демонтировать своими руками, перемещать в другое место. Они изображены на фото выше.

Необходимые инструменты и материалы

Чтобы смонтировать подмости из профильной трубы, лучше применить автоген или полуавтомат, потому что простым инвертором сделать качественное соединение практически невозможно. Горизонтальные перекладины, как я уже писал выше, подвергаются большим нагрузкам. Поэтому нужно прожигать отверстия, куда будут вставлены перекладины или ступеньки.

Соединение потом обваривают до получения надежного крепления. Для этого лучше использовать газовую сварку или полуавтомат. Но еще лучше при помощи дрели и пробойника делать квадратные отверстия. Такой вариант предпочтительнее.

Понадобится болгарка, рулетка, маркер по металлу. Из материала – 10 м профильной трубы 80 × 40 мм и 23,5 м – 40 × 20 мм, металлический лист толщиной 4 мм и размером 2 × 0,95 м. Можно составить из 2 кусков 1 × 1 м, обрезав или загнув края своими руками.

Чертежи и схемы

Строительные леса, схема которых изображена на чертеже, сделаны из профильных труб 80 × 40 мм и 40 × 20 мм.

Перекладина с металлическим профильным настилом изображена на рисунке ниже. На краях приварены пластинки – они помешают листу соскальзывать с опор.

Подготовка распорок

Концы распорок лучше сплющить. Сделать это можно с помощью тисков. Чтобы сплющенная сторона не была широкой, малую сторону профильной трубы вырезают на длину деформирования.

Для изготовления строительных лесов своими руками по описанному чертежу в креплении распорки используется болт. Он вставляется в отверстие, сделанное в узких сторонах трубы. И так как нагрузка приходится на него, то лучше использовать болт толщиной не менее 12 мм. Длина его не менее 90 мм, вместо гайки лучше использовать барашек. Таких болтов необходимо 2 шт., они вставляются в отверстия с обеих сторон диагональной перекладины.

Изготовление переходников

Если необходимы леса из нескольких этажей, то для лестничных и проходных стоек понадобятся переходники. Их можно изготовить своими руками из профильной трубы меньшего размера. Если нужны переходники для опорных труб 80 × 40 мм, то в кусок длиной 8 см такой трубы вставляют 2 куска трубы 35 × 35 мм. Затем соединения обваривают и ошлифовывают болгаркой, как показано на рисунке.

Для квадратной профильной трубы со сторонами 40 мм вставляется 1 трубка 35 мм.

Сборка рамы

Разница между лестничными и промежуточными опорами лишь в наличии ступенек у первых. В описанной выше конструкции промежуточные не используются, но их можно изготовить, если понадобятся длинные строительные леса.

При монтаже рамы утапливают ступеньки и перекладины в опорную стойку, поэтому отверстия должны быть такой же формы, как и соединяемые детали.

Для получения квадратных или прямоугольных отверстий лучше использовать дрель со сверлами и пробойник соответствующей формы, заточенный с одной стороны. Форма пробойника должна быть одинаковой с формой ступенек и перекладин или чуть больше.

Сначала просверливают отверстие. Если профильная труба квадратная, достаточно одного, если прямоугольная, то нужно 2–3, чтобы они сообщались друг с другом. Затем пробойником формуют прямоугольное отверстие. Это лучше, чем прожигать отверстие сварочным аппаратом, которое может получиться неровным, и ступенька или перекладина будет неплотно входить в него.

Монтаж секции

Установленные вертикально и параллельно друг другу на расстоянии 2 метра опоры скрепляют сначала боковыми распорками, затем диагональной перекладиной. Последней устанавливают секцию с настилом на необходимую высоту. Она должна иметь фиксирующие пластинки на краях профиля боковых горизонтальных опор.

Изготовление настила

Описанный настил металлический. Он изготовлен из листа 2 × 1 м или 2 листов 1 × 1 м. Так как длина настила 950 мм, то края можно загнуть или обрезать. Хотя они не будут мешать и без этого. Сам настил крепится сваркой, болтами или заклепочным пистолетом.

Покраска лесов

Она нужна не столько для красоты, сколько для предотвращения коррозии метала. Поэтому я советую применить акриловую или алкидную краску. Перед покраской изделие желательно обработать антикоррозийным раствором, смыть грязь растворителем, протереть строительные леса ветошью. Все сварные детали желательно покрасить в 2 слоя.

Если покрасить светлой краской, то всякие элементы коррозии будут хорошо видны. Поэтому их можно будет своевременно заметить и повторно обработать: покрасить или отремонтировать сварочным инструментом.

Универсальная схема демонтажа лесов

Демонтируются леса в обратной последовательности. Сначала разбирают верхний этаж. Последовательность такая:

настил и боковые горизонтальные опоры;
распорки;
стойки.

Если в качестве настила используется профильный лист, то тяжелые элементы спускают с помощью фалов. Подробности можно найти в обзорах видео.

Заключение

Вот я и описал универсальную конструкцию лесов, которую легко повторить своими руками. По этому образцу можно изготовить и большие леса с несколькими секциями по высоте и ширине. Я с вами прощаюсь до следующих публикаций, подписывайтесь на обновления и делитель статьей в социальных сетях.

(1 5,00 из 5)
Загрузка…

Источник: https://vseotrube.ru/stroitelnye-konstruktsii/stroitelnye-lesa-iz-profilnoj-truby

Как сделать строительные леса из профиля — чертежи и инструкция

В строительстве или ремонтных работах, проводимых на высоте, без строительных лесов не обойтись. Приспособление для строительных работ можно арендовать на время работы, но это недешево, особенно при продолжительных ремонтных проектах. Рассчитав необходимую высоту и конфигурацию, строительные леса можно сконструировать самостоятельно.

Конструкция лесов и материалы для сооружения

Предназначение строительных лесов — возможность доставки на высоту стройматериалов и безопасность пребывания там строителей во время работ. Для этого конструкция должна быть устойчивой, прочной, с механизмом подъема, спуска и защиты. Лучше всего для сооружения лесов подходит дерево или металл.

Самый простой и дешевый вид строительных лесов – деревянный. Собрать такие леса можно из обычных гвоздей и досок. Конструкцию часто используют для незначительных одноразовых работ. Недостатком приспособления являются небольшие размеры и ограничение в нагрузках которые деревянные леса способны выдержать, причем демонтаж конструкции сложнее, и при повторной сборке прочность лесов снижается.
Более надежными и многофункциональными являются металлические леса. Они быстро и легко собираются и разбираются, надежней в использовании, рассчитаны на значительную нагрузку. По мере продвижения работ можно добавлять новые секции, увеличивая конструкцию в высоту и ширину. Для металлических лесов используют алюминиевую или стальную профильную трубу и деревянные брусья для сооружения подмостков.

Строительные леса состоят из нескольких элементов:

опорные рамы – это каркас, на него приходится основная нагрузка;
настилы (подмостки), на которых находятся строители и рабочий материал;
перила для защиты от несчастного случая;
упоры – для устойчивого положения;
распорки (диагональные и горизонтальные) – для прочности стоек и равномерного распределения веса;
лестницы для подъема и спуска.

Виды и эксплуатационные особенности

Несмотря на внешнюю простоту конструкции, строительные леса могут собираться разным способом, используя различные технологии крепления.

Разные виды строительных лесов имеют свои функциональные особенности:

Рамные. Популярны за счет легкого веса, простоты возведения и доступной цены. Состоят из прочно установленной рамы и горизонтальных и диагональных перемычек, которые крепятся к раме. Чаще других самостоятельно сооружаются на месте частного строительства или ремонта. Высота таких лесов может достигать 50 м, максимальная нагрузка на квадратный метр – до 200 кг.
Клиновые. Более сложная установка с использованием специального клинового крепления. Такие леса способны выдержать большую нагрузку, надежны, быстро и легко собираются и разбираются, чаще используются при масштабном строительстве для поднятия крупногабаритных и тяжелых стройматериалов.
Штыревые. Также рассчитаны на большие нагрузки. Крепятся при помощи штырей. Монтаж штыревых лесов достаточно простой и быстрый, поэтому их использование среди строителей популярно.
Хомутовые. Легкие, небольшие леса, соединение деталей происходит с помощью хомутов, процесс достаточно трудоемкий. Но большим преимуществом этого вида стала возможность использования для зданий со сложной конфигурацией фасадов. Конструкцию хомутовых лесов при необходимости можно легко изменить в нужном направлении.

Виды строительных лесов

Обратите внимание! Выбор того или иного типа строительных лесов зависит от вида запланированных работ, архитектурных особенностей здания, возможных финансовых затрат и требуемых сроков.

Самостоятельная сборка лесов из профильной трубы

Зачастую затраты на доставку и оплату готовых лесов слишком высоки, поэтому строители сооружают их самостоятельно на месте строительства.

В частном строительстве обычно используют самодельные леса из металлопрофиля рамного типа. Соорудить леса несложно, имея необходимый набор инструментов и материалов.

Обратите внимание! Самодельные леса из металлопрофиля просто демонтировать после использования и удобно хранить, они занимают немного места. Также их выгодно давать в аренду.

Что для этого понадобится

Конструкция состоит из блоков (секций), количество которых определяется по высоте и ширине здания.

Обычно одна секция имеет размеры 1,5 /1,0 /1,65 — 2,0 м.

Для сооружения рамных лесов из профильной трубы нам потребуется:

профильная труба с квадратным сечением 30х30мм, 1,5 м длиной – для стоек;
труба с сечением 25х25 мм – для соединений;
труба диаметром 15 мм – для распорок;
доски толщиной 40-50 мм и длиной 2,1-2,2 м – для настила;
уровень;
сварочный аппарат;
саморезы, болты, гвозди;
болгарка;
дрель;
лестница.

Алгоритм действий

Перед началом монтажа следует тщательно подготовить грунт в месте установки. Место для монтажа нужно тщательно утрамбовать, землю разровнять. В дождливое время желательно сделать водоотвод. Малейший сдвиг или оседание приведут к неустойчивости всей конструкции, что может стать причиной несчастного случая.

Обратите внимание! Иногда для большей надежности и перестраховки под опоры подстилают деревянные подкладки.

Последовательность работ следующая:

Подготовка материалов. Трубу диаметром 15 мм режут на отрезки по 2 м (диагональные распорки) и по 96 см (горизонтальные распорки). Затем по краям двухметровых заготовок делают надрезы по 6-8 см и сплющивают для удобства крепления.
Сооружают раму. Для этого между двумя стойками устанавливают горизонтальные распорки через каждые 30 см и приваривают. Получается элемент, похожий на лестницу. То же проделывают для второй рамы.
Готовят соединительные элементы. Для переходников нарезают из профиля с размером сечения 25х25 мм куски по 30 см в длину, а из профиля 30х30 мм куски по 8 см. Далее вставляют меньший элемент в больший и приваривают посередине, чтобы не было сдвигов.
Сбор секции. Ставят параллельно две рамы, примерив распорки и отметив точки соединения, просверливают в них отверстия для болтов, а затем собирают конструкцию.

Обратите внимание! После сборки секции обязательно нужно проверить перпендикулярность верхних перекладин с помощью уровня. Даже малейший перекос сделает сооружение неустойчивым, и на лесах будет невозможно стоять.

Увеличивать высоту и длину лесов можно, соединяя новые секции между собой с помощью переходников.

Сооружение настила

Настил сбивают из досок двумя способами: укладывая их поперек или в длину:

Первый способ. Деревянные брусья крепятся при помощи саморезов к поперечным трубам, прикрученным по краям лесов болтами.
Второй способ подразумевает доски более 2 м, которые плотно укладываются и закрепляются с нижней стороны брусками перпендикулярно доскам (чтобы не провисали под тяжестью).

Обратите внимание! Для того чтобы настил не двигался в процессе эксплуатации, его нужно дополнительно скрепить металлическим профилем П-образной формы.

Профиль вырезают по ширине настила и крепят саморезами в местах расположения горизонтальных распорок. Таким образом, профильные отрезки как бы надеваются сверху на трубы и не дают настилу сдвигаться.

Покраска

Чтобы самодельные металлические леса служили долго, не подвергаясь коррозии, их нужно покрасить традиционным способом.

Это важно! Деревянный настил перед покраской лучше обработать антисептическим средством, все металлические элементы хорошо ошкурить, прогрунтовать, и только затем наложить слой краски, дать ей высохнуть, и покрыть профильную трубу вторым слоем.

Источник: https://InfoTruby.ru/svoimi-rukami/stroitelnye-lesa-iz-profilya
