Как сделать лестницу трансформер своими руками?

В этой статье:

Лестница-трансформер своими руками

Лестница алюминиевая трансформер – очень удобная и полезная для дома вещь, компактная, многофункциональная и легко перемещаемая. Наиболее распространенный вариант данного приспособления – лестница трансформер 4х4. Эта маркировка обозначает, что стремянка состоит из 4-х секций по 4 ступеньки в каждой. Эти части перемещаются независимо друг от друга в произвольном направлении, в зависимости от необходимости.

В каком качестве может использоваться лестница-трансформер?

Как классическая стремянка (приставная лестница).
В качестве сооружения в виде буквы П (рабочий стол со ступенями с двух сторон).
Как двусторонняя стремянка.
В виде лестницы с загнутым краем.

Ее можно применять на поверхностях неправильной формы.
Секции могут менять свое расположение, что позволяет добраться в труднодоступные места.
Такая лестница универсальна и мобильна.
Трансформирующаяся стремянка довольно надежна.
В собранном виде лестница-трансформер компактна, что облегчает ее хранение.

Проверьте надежность крепежных деталей и удерживающих фиксаторов.
Хорошо, если ступени имеют рифление (это убережет вас от случайных падений).
Части стремянки должны иметь четкие геометрические контуры.
Проверьте конструкцию на устойчивость.
Основание не должно ездить по гладкому настилу или оставлять на нем царапины.

Бытовые (для домашнего использования) лестницы стремянки-трансформеры позволяют работать на высоте от 0,5 до 3 м.
Профессиональные лестницы-трансформеры складываются из большого количества секций с повышенным уровнем прочности. Они бывают телескопические (выдвижные) и раскладные (составные части можно соединять в произвольном порядке).

Раскладная лестница с удерживающими крючками

Наиболее важным признаком профессиональных лестниц-трансформеров, в отличие от аналогичных бытовых остается величина весовой нагрузки, которую способна выдерживать конструкция. Наибольшее значение данной величины равно 150 кг. Эти специализированные стремянки, как правило, оснащены более прочными крепежами и фиксирующими деталями, способными выдерживать большой вес, а также большим количеством секций, которые могут иметь до 10 ступеней.

Вспомогательные приспособления для лестниц-трансформеров

Не многие специалисты знакомы с существующими практичными дополнениями, придуманными и произведенными для приближения лестницы-трансформера к универсальной версии. Что уж говорить о среднестатистическом начинающем ремонтнике-любителе. Итак, знакомьтесь!

Удлинители стоек. Специальные детали присоединяются с помощью винтов, расположенных в стойках стремянки-трансформера. Пригодятся при ведении высотных работ.
Дополнительные опоры. Они позволяют повысить устойчивость сооружения. Крепеж таких подпорок производится с использованием тех же винтов и двух скоб.
Насадки на ножки. Это могут быть своеобразные ролики (для упрощения перемещения конструкции) или насадки с заостренными концами (для обеспечения сцепления с грунтовой плоскостью) или резиновые балансировочные накладки (против скольжения). Все эти крепления делают возможной эксплуатацию лестницы при различных рельефных условиях.
Детали для крепления и удерживания грузов. Такие детали из высокопрочной стали располагают непосредственно на ступенях или в местах примыкания их к стойкам. Такие детали созданы для комфортного размещения инструментов и прочего другого полезного инвентаря под рукой у работника.

Правила безопасности при эксплуатации стремянки-трансформера

Чтобы действия с лестницей не увенчались травмой, следует придерживаться некоторых правил безопасной эксплуатации.

Прежде, чем залезть на лестницу, проверьте ее устойчивость.
При проведении работ выше, чем 1,3 м используйте страховочный пояс.
Попросите кого-нибудь подстраховать вас снизу.
Не устраивайте стремянку на ступеньках лестничных пролетов.
Не пытайтесь дотянуться до предметов, находящихся от верха лестницы на расстоянии больее 1 м.
Не пользуйтесь лестницей-трансформером одновременно со сварочным, пневматическим и электрическим оборудованием, если работаете в одиночку.

Самые популярные изготовители лестниц-трансформеров

KRAUSE;
VIRA;
Portuleiter;
ССС «ЛУЧ».

Однако продукция этих популярных брендов стоит гораздо дороже, чем товары никому не известных фирм. Хотя, качество этих образцов, зачастую, довольно сносное. Т.е., если вам нужна домашняя стремянка, а не лестница для работы в опасных местах, то можно отдать предпочтение и более дешевому изделию менее известной марки.

Если же есть охота и определенные способности, неплохо было бы соорудить некое подобие такой модульной лестницы самостоятельно.

Как соорудить эксклюзивную стремянку-трансформер своими руками?

Как правило, все работы в пределах дома ведутся на высоте до 3-х метров, а, следовательно, в повседневной жизни нет острой нужды покупать большую лестницу. А маленькую вполне можно сделать и самому.

трубы из стали толщиной 2 мм: Ø=30 мм, L=2000 мм – 2 шт; Ø=30 мм, L=1500 мм – 2 шт; Ø=30 мм, L=330 мм – 9 шт (на ступеньки);
22 комплекта соединительных болтов М8х70 с гайками и шайбами;
листовая сталь толщиной 3 мм (30 мм х 1000 мм);
дрель и сверла;
гаечные ключи.

Возьмите 2-х метровую трубу, отступите от края 300 мм и просверлите отверстие под болт.
Сделайте еще 5 таких же отверстий вдоль трубы с шагом 300 мм.
Аналогично поступите и со второй 2-х метровой и с двумя 1,5-метровыми трубами.
В заготовках для ступеней просверлите с обеих сторон по отверстию, отступив от края 15 мм.
Из листовой стали вырежьте два хомута, просверлите с двух сторон по отверстию на расстоянии 15 мм от краев.
Согните хомут, придав ему форму поверхности трубы.
Из того же листа стали сделайте муфты замкнутой формы. Их свободные концы лучше сварить или заклепать. Муфты расположите на уровне второй ступеньки сверху.
Сделайте отверстия на концах 1,5-метровых труб, отступив 15 мм от краев.
Закрепите хомуты на длинных трубах.
Вставьте в них концы 1,5-метровых труб с надетыми на них муфтами.
Соедините все болтами.
Прикрепите ступени.
На ножки наденьте резиновые насадки.
Сделайте крючок толщиной 6 мм и длиной 600 мм. Он необходим для того, чтобы две стороны стремянки не разъезжались под тяжестью работника (можно купить уже готовый в строительном магазине).

За основу можно взять и другое сырье, не только сталь.

Материалы, из которых можно сделать стремянку

древесина;
сталь;
алюминий;
дюраль.

Сделать из полученной двойной лестницы прямую стремянку очень просто. Для этого снимите крючок и поднимите часть лестницы из 1,5-метровых труб вверх, закрепив их муфтами.

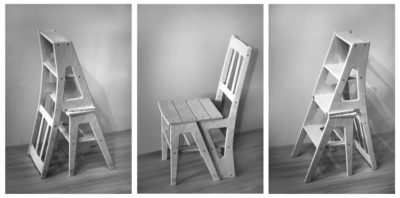

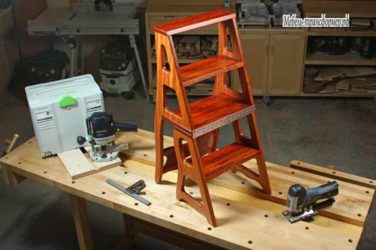

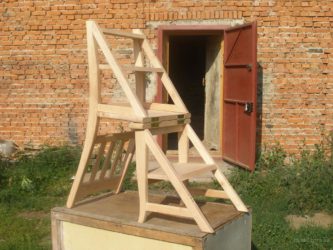

Чем стул-трансформер лучше лестницы-трансформера?

В собранном виде предмет выполняет роль стула и не требует специального места для хранения.
Легко преобразуется в небольшую лесенку.
Длины стремянки достаточно, чтобы вкрутить лампочку или достать книгу со стеллажа.
Просто изготавливается.

Что нужно приготовить?

лист древесины толщиной 15-20 мм (подойдет сосновая доска или фанера);
отделочный состав (краска, морилка или лак);
шурупы 45 мм с потайными головками;
клей столярный и ПВА;
электролобзик;
петля рояльная – 400 мм.

Процесс изготовления

Вырежьте из древесины большие ножки 100х725 мм (4 шт) и проножки 38х180 мм(2 шт), 100х420 мм (2 шт).
Теперь выпилите царги: 120х345 мм(2 шт), 105х345 мм (1 шт).
Вырежьте верхнюю ступеньку 270х445 мм (1 шт).
Выпилите детали для создания выдвижных ступенек:

средние ножки 100х470 мм (4 шт) и малые ножки 100х215 мм (2 шт);
проножки 100х400 мм (2 шт);
ступени 180х298 мм(2 шт);
царга задняя 105х300 мм (1 шт);
царги передние 90х22 мм (3 шт).

Немного закруглите все углы деталей.
Просверлите отверстия для крепежных шурупов.
Произведите пробную сборку с целью выявления существующих дефектов и неточностей.
Исправьте дефекты, подгоните детали.
Для окончательной сборки используйте клей. Соединяйте поочередно: большие ножки и проножки, верхние и нижние царги и ступеньку-сиденье.
Затем скрепите средние ножки с проножками при помощи передних и задних царг.
Теперь прикрепите маленькие ножки и ступеньки.
Вскройте стул-стремянку лаком трижды.

В зависимости от имеющихся материалов и ваших предпочтений, вы можете покрыть стул-трансформер морилкой или покрасить, или украсить как-то по-другому.

Помните при этом, что данное изделие не будет спрятано в чулане, а останется на виду, а значит и выглядеть оно должно соответственно.

Источник: https://stroiremdoma.ru/lestnica-transformer-svoimi-rukami/

Лестница-трансформер

Трансформирующиеся (или, как их еще называют, шарнирные) лестницы составлены из ряда секций, притом любая секция может менять свое положение. Наиболее распространены 4-секционные модели.

Подвижные сочленения шарнирных лестниц позволят быстро получить из обыкновенной лестницы П-образную либо Л-образную конструкцию, традиционную стремянку либо лестницу с консольным концом.

Зачастую трансформирующиеся лестницы называют лестницами-трансформерами или шарнирными лестницами.

Трансформирующиеся лестницы являются многофункциональными. Следовательно, все они используются для широкого диапазона строительных и ремонтных работ.

Трансформирующиеся лестницы будут полезны как строителям-профессионалам, так и любителям ремонта, какие предпочитают проводить какие-то работы дома либо на приусадебном участке самостоятельно.

Следует обратить внимание, что шарнирная лестница-трансформер лучше всего подходит для применения на неровных поверхностях, где использование обыкновенных лестниц связано с известными трудностями.

Трансформирующаяся лестница будет надежной в произвольной ситуации.

Характерные особенности бытовых и профессиональных лестниц-трансформеров

Рассмотрим главные признаки отличия профессиональных трансформирующихся (шарнирных) лестниц от обыкновенных бытовых стремянок этой ассортимента.

Максимальная допустимая нагрузка на ступень

Чем больше максимальная допустимая нагрузка на ступень трансформирующейся лестницы, тем ближе она к разряду оборудования для профессионалов. Максимально допустимая нагрузка обычно не превышает 150 килограмм.

Функции лестницы

В большинстве своём, у трансформирующихся лестниц непрофессиональных и профессиональных несколько стандартизированных функций. Четырехсекционная лестница (зависимо от модели) может применяться в качестве:

двусторонней лестницы-стремянки;
приставной лестницы;
обеих отдельных двусторонних лестниц-стремянок (посредством строительных подмостков стремянки можно составлять в рабочий стол либо подставку);
выдвижной лестницы;
рабочей платформы.

Помимо вышеупомянутых, имеются особые модели телескопических трансформирующихся лестниц, которые применяются как леса для строительства, работ по отделке. Они наделены специальными вспомогательными элементами для безопасной фиксации в многообразных положениях даже на немалых высотах.

Рабочая высота

Бытовые трансформирующиеся лестницы предоставляют возможность проводить работы на высоте от 50 см до 3 м.

Оборудование для профессионалов наделено повышенной рабочей зоной, имеет гораздо более стабильное основание и ограниченно высотой лишь исходя из техники безопасности.

Профессиональные трансформирующиеся лестницы наделены конструкцией из многих секций, каждая из каких имеет от 4 до 10 ступеней с более высокими параметрами прочности.

Телескопические секции лестницы извлекаются поочередно. В местах соединений секций устанавливаются специализированные штифты либо элементы-фиксаторы на автоматической основе.

Также многосекционные лестницы бывают и телескопическими, и раскладными: секции монтируются в произвольной последовательности.

Изнашивание лестницы

Профессиональные лестницы-трансформеры применяют в работе каждый день. Они неустанно подвергаются очень большому количеству циклов установки/разборки и более высоким нагрузкам при эксплуатации.

Соответственно, к ним выдвигаются и гораздо более высокие требования касательно применяемых при изготовлении материалов и ресурса работы.

Лестницы-трансформеры бытового назначения эксплуатируются в гораздо более легких условиях и с мелкими нагрузками. Это даёт возможность использовать при их производстве не столь дорогие материалы без нанесения существенного ущерба качеству и надежности изделия, что, в конце концов, снижает их ценовой спектр в сравнении с профессиональными моделями.

Также важно отметить, что у профессиональных трансформирующихся лестниц элементы сочленения секций кованные, а у обыкновенных телескопических — штампованные.

Вспомогательное оборудование для лестниц-трансформеров

Усовершенствовать трансформирующуюся лестницу, а также сделать ее гораздо более универсальной можно благодаря разным вспомогательным элементам. Все же, как показала практика, про такие элементы знают не все профессионалы, обыкновенные потребители — тем более.

Рассмотрим лишь главные элементы усовершенствования трансформирующихся лестниц.

Удлинители для стоек

Эти элементы несложно незаменимы в процессе работы на неровной поверхности: фасадах разных зданий, на лестничных пролетах и т. д. Крепеж производится с помощью соединений винтов, располагаемые в стойках трансформирующейся лестницы.

Опоры дополнительного назначения

Повышают опорную поверхность ножек телескопических трансформирующихся лестниц. Крепеж производится с помощью обеих скоб и того же винтового сплочения.

Дополнительные элементы для ножек

Для гораздо более легкого передвижения трансформирующейся лестницы предусмотрены вспомогательные элементы в форме роликов.

При выполнении работ строительного толка на более мягком грунте используют наконечники с остроконечными «носиками». Такие элементы закрепляются к основанию трансформирующейся лестницы винтами и гайками.

Имеются так же «ножные балансирующие элементы» с накладками на резиновой основе. Благодаря этому дополнительному элементу, который закрепляется к лестничному основанию с помощью специального шарнирного соединения, трансформирующаяся лестница принимает то местоположение, какое гарантирует максимально возможную стойкость.

Данный вариант прекрасно годится для работы на достаточно сложном рельефе.

Элементы крепежей для грузов

Монтируются прямо на ступени телескопической трансформирующейся лестницы либо на участке, где производится крепеж стоек и ступенек. Такие элементы применяются для крепежа рабочего инструментария и строительного материала в непосредственной близости от рабочего участка, эти элементы изготавливаются из закаленной стали.

В наши дни трансформирующаяся лестница имеет ряд функциональных достоинств перед своими коллегами. Ее мобильность даёт возможность двигать ее на далекие расстояния, с минимальными финансовыми затратами: стоимость таких изделий отвечает стоимости обыкновенных стремянок.

Обзор цен

На товарном рынке нашей страны встречаются телескопические трансформирующиеся лестницы ряда изготовителей: Elkop, KRAUSE, Portuleiter, ССС «ЛУЧ», VIRA.

Наиболее известной маркой на рынке является KRAUSE (Германия). Это закономерно — фирма была создана в 1900 году и в течение множества лет доказывала, что она самая лучшая в своем сегменте.

Наряду с общепризнанными лидерами (те же KRAUSE), на товарном рынке присутствуют фирмы, которые известны в меньшей степени, однако наделены громадным потенциалом и производят продукцию высокого качества. К таким фирмам-производителям относятся: VIRA, Portuleiter.

В общем, расценки на спектр трансформирующихся лестниц различные и в значительной степени зависят от функциональности конкретного изделия, его габаритов, а также от способа получения. И, само собой, от материала.

Если работа не связана с регулярным использованием этого изделия, то можно обойтись не в такой мере раскрученным брендом, который по качеству не уступает другим, однако существенно экономит ваши средства.

Бытовые трансформирующиеся лестницы VIRA вы сможете приобрести, грубо, за 5000 рублей. В то время как профессиональные телескопические лестницы-трансформеры (Zarges, Portuliter, Krauze) обойдутся вам от 7 до 30 тысяч рублей.

Источник: http://electro-shema.ru/remont/lestnica-transformer.html

Для чего нужна стремянка трансформер

статьи:

Стремянка-трансформер — необходимая вещь для каждого хозяина. Она неоднократно выручит не только во время ремонта, но и потребуется для выполнения многих текущих работ. Так, если нужно вкрутить лампочку или снять вещь с верхней полки, без такой лестницы не обойтись. Чем же она выгодна домовладельцу? Прежде всего тем, что обладает способностью складываться в малогабаритный плоский предмет, который не занимает много места. Стремянка-трансформер выгодна и удобна в эксплуатации: устойчива, надежна, долговечна.

Виды лестниц типа «трансформер»

Стремянки этого типа в подавляющем большинстве случаев изготавливают из алюминия. Этот легкий и прочный металл обеспечивает конструкции легкость транспортировки и удобство сборки-разборки. Алюминиевая лестница-трансформер состоит из нескольких секций.

В домашнем использовании наиболее популярны 4-х секционные виды стремянок. Они применяются для работ на высоте до 5 м. Каждая секция является относительно самостоятельным элементом. Ее ступени могут устанавливаться под определенным углом. Отличительной особенностью такого рода конструкции является то, что она представляет собой надежную опору даже на неровных поверхностях.

Лестницы стремянки-трансформеры бывают трех типов:

образующие в разложенном виде помост в виде буквы «П»;
приставные (опирающиеся одним свои концом в пол. а вторым — в стену);
раскладываемые в виде буквы «Л».

Отечественные производители используют для изготовления этих конструкций два вида материалов: металл и дерево. Но преимущество отдано алюминию и его аналогу — дюралюминию. Стремянка-трансформер может обладать способностью к расшатыванию и растрескиванию, если ступени для нее сделать деревянными.

Характеристики лестниц-трансформеров

Лестницы-трансформеры отличаются разными видами соединения элементов.

Чаще всего металлические ступени с обеих сторон крепят к несущему основанию с помощью специальных заклепок. Для обеспечения безопасности эксплуатации металл покрывают слоем пластика.

Он выполняет не только декоративную функцию. Производители используют цвет пластика в качестве опознавательного знака той страны, в которой изготовлена эта лестница стремянка. Так, если защитный пластик красного цвета, значит, родина продукта — Германия. Оранжевый цвет выбрали производители Финляндии и Голландии, зеленый — Белоруссии, синий — Италии.

Лестницы-трансформеры отличаются и по степени надежности конструкции.

Этот параметр зависит от используемого типа крепления ступеней. Наилучшим считают метод, в котором они завальцованы в опорные стойки (трубы или металлический профиль). Такие ступени никогда не сломаются не выскочат из своих пазов.

Еще один важный параметр безопасности конструкции — рифленая поверхность ступеней, которая обеспечивает антискользящий эффект. Но для этой цели могут быть использованы и резиновые или пластиковые коврики. Аналогичным образом должны быть оформлены опорные торцы ножек. Благодаря этому лестница-трансформер обретает максимально возможную для нее устойчивость.

Если конструкция насчитывает больше 4-х секций, ее комплектация предусматривает наличие специальных ограничительных ремней. Они не позволяют опорным ножкам разойтись и вызвать падение находящегося на верхней площадке человека.

Лестница-трансформер может иметь и поручень безопасности. Такая модель оптимальна для тех людей, которые имеют расстройство функционирования вестибулярного аппарата или боятся высоты. Большой выбор вариантов конструкций предлагает немецкая компания KRAUSE. Этот производитель поставляет на рынок алюминиевые лестницы разных моделей, среди которых можно выбрать именно ту, которая требуется в конкретной ситуации.

Особый тип стремянок — конструкции на шарнирах, обеспечивающих фиксацию секций и ступеней под определенным углом. Такие лестницы можно раскладывать в виде помоста или использовать как стремянку приставного типа.

Собственноручное изготовление стремянки

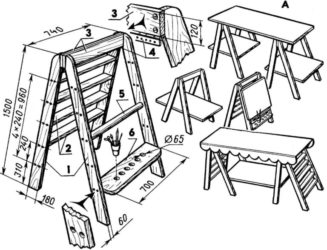

Размеры лестниц-трансформеров.

Вначале изготавливают чертежи конструкции. Проще всего снять размеры с готового заводского изделия. Это поможет избежать ошибок в расчетах. Оптимальная длина такой конструкции составляет 3 м. Именно этот показатель выбрали производители KRAUSE и российский «Технолог».

Такая лестница-трансформер состоит из двух одинаковых разборных элементов, которые являются опорными стойками с укрепленными на них ступенями. Наиболее удобна модель «4х4», состоящая из 4-х секций, каждая из которых имеет по 4 ступени.

Что потребуется для изготовления стремянки:

деревянные бруски прямоугольного или квадратного сечения со стороной ребра не менее 4-х см и длиной 2 м (2 шт) и 1,5 м (2 шт);
поперечины для ступеней из этих же материалов;
при использовании металлических элементов потребуется сварочный аппарат, при устройстве деревянной лестницы — циркулярная пила, шуруповерт.
полотна для изготовления ступеней;
соединительные болты М8х70 с гайками и шайбами.

Это видео содержит обзор моделей лестниц-трансформеров:

Этапы работ:

В опорных стойках длиной 2 и 1,5 м высверливают по 6 сквозных отверстий под болты. Верхнее и нижнее располагают не ближе 30 см от торцов для 2-х метровых и не ближе 15 см для 1,5 метровых деталей. Оптимальное расстояние между отверстиями составляет 30 см.
Делают заготовки ступеней и высверливают в каждой из них по 2 отверстия.
Из отрезков полосовой стали изготавливают 2 хомута и накидные муфты, которые крепят к 2-х метровым стойкам на уровне второй ступени от верха.
Изготавливают крюк длиной 60 см и петлю для соединения ножек конструкции, чтобы они не разъезжались при подъеме по ступеням.

Далее выполняют сборку всех элементов стремянки. Для самостоятельного изготовления раскладной лестницы проще всего использовать дерево.

В этом видео даны рекомендации по выбору лестницы-трансформера:

В этом случае крепление элементов конструкции будет более простым. Если решено сделать стремянку своими руками, оптимальный выбор — приставная модель телескопического типа.

Источник: http://StupeniMaster.ru/stremyanki/transformer.html

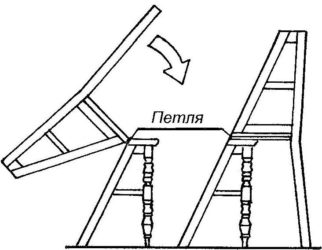

Как сделать стул лестницу-трансформер своими руками?

Множество работ по дому связано с определенной высотой: прибить полку, поправить карниз, вкрутить лампочку, заменить люстру или светильник или просто помыть их. Все эти предметы находятся как минимум на метр выше роста человека и для того, чтобы комфортно и удобно справиться с поставленной задачей, потребуется небольшая лестница или стремянка. Трансформер из функциональной лестницы и нужного, практичного табурета решает сразу несколько вопросов: экономит место для хранения инвентаря, добавляет такой нужный в хозяйстве табурет и делает интерьер интересным и необычным. Можно ли создать такую вещь своими руками?

Особенности конструкции

Конструкция имеет свои оригинальные особенности. Обычные ножки служат креплениями для ступенек. Из обычного стула или табурета за несколько движений получается лестница или стремянка. Встречается несколько категорий такой мебели, которую можно вполне создать своими руками:

Стационарный вариант. Это достаточно высокий табурет, ножки имеют наклон в несколько градусов, а между ними установлены специальные планки, которые играют роль ступенек;
Складной вариант. Этот вариант имеет вид стула, который путем механических манипуляций можно превратить в лестницу или стремянку. Его можно использовать как табурет, так и в сложенном компактном виде хранить в кладовке;
Трансформер. Этот вариант можно назвать самым оригинальным, практичным и интересным, который не только является функциональным оборудованием, но и удобным и интересным представителем мебели. Стул в одно движение превращается в лестницу или стремянку.

С чего начать

Для того чтобы изготовить такой стул своими руками необходимы элементарные знания и умение работать с инструментами и деревом. А начинать нужно вовсе не с практичных работ. Если у вас есть такой талант, вы можете сами создать чертежи своих стульев лестниц трансформеров. Если же нет, тогда можно воспользоваться теми, которые в избытке можно найти в интернете или в журналах по благоустройству дома или квартиры. Созданные чертежи помогут организовать выполнение всех необходимых работ шаг за шагом, выбрать нужный материал и избежать достаточно распространенных ошибок. Какими могут быть чертежи? Вот некоторые из самых популярных:

Стационарный табурет – лестница – это самый простой и легкий для выполнения вариант. Его можно изготовить с минимальным запасом знаний и инструментов. И пусть он будет несколько большим, зато в его функциональности сомневаться не приходится. Такая конструкция состоит из обычного табурета, который дополнен несколькими функциональными деталями.Чертеж это элементарной конструкции можно найти в интернете и увидеть, какая конструкция должна получиться в итоге. Для ее изготовления потребуется следующие детали:

Ножки в количестве четырех штук разной длинны попарно;
Планки, установленные поперек;
Широкая доска для изготовления сидения;
Доски для изготовления ступеней;
В качестве крепежа можно практиковать как болты, так и обычные гвозди.

Короткие ножки должны упираться в пол под углом в 90оС, а длинные стоять под углом в 70оС. Длинные ножки скрепляются между собой тремя досками. Именно они и будут в дальнейшем выполнять роль ступеней в созданной лестнице. Ступеньки можно приклеить в специально вырезанныеуглубления, но, если есть сомнения на счет прочности и надежности, то дополнительно можно использовать гвозди.

Короткие ножки также крепятся поперечными планками, а сверху крепится непосредственно сиденье. Если крепить планки болтами или шарнирами, то можно сделать так, что конструкция будет складываться.

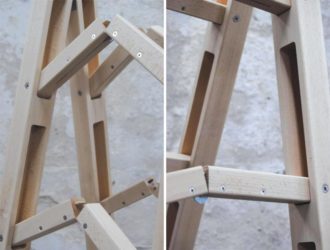

Стул – лестница трансформер

Этот вариант несколько сложнее, но и делать его интереснее. Стул-стремянка своими руками изготавливается также согласно чертежу. Но для его выполнения может потребоваться специальное оборудование, которое есть не у каждого в домашнем обиходе. Такое оборудование необходимо для того, чтобы качественно и красиво обработать материал – дерево. Из дерева изготавливаются очень удобные и практичные модели, которые станут настоящим украшением для дома. Трансформер со спинкой стул своими руками изготовить, тем не менее, вполне реально.

Суть этой конструкции заключается в том, что к спинке крепятся перекладины, которые и будут играть роль ступенек. Но для того, чтобы табурет со спинкой удобно трансформировался в стремянку, его необходимо перевернуть. Это происходит за счет того, что две половины табурета в районе сиденья крепятся на поворотные петли или шарниры. Такой стул своими руками изготовить можно, если в обычном положении табурета оборудовать его, так называемой, третьей ногой. Благодаря чертежу, поэтапность выполнения работ будет проста и понятна.

Если все сделать правильно, то в одно движение, стул трансформер складывается пополам, образуя совершенно новую конструкцию.

Как ухаживать

Как и любая мебель, табурет – лестница трансформер требует соответствующего ухода. Самый распространенный материал для их изготовления – дерево, а дерево требует соответствующей обработки, если вы хотите, чтобы конструкция прослужила вам долгий и качественный срок. Стремянка стул деревянная станет незаменимым помощником в доме и элементом интерьера.

Дерево имеет способность впитывать влагу или отдавать ее. В последнем случае стул рассыхается, начинает скрипеть, качаться и трескаться. Кроме того, дерево подвержено атакам различных насекомых, которые также могут его испортить. Чтобы ни одна проблема вас не коснулась, созданную конструкцию необходимо соответствующим образом обработать.

Этот этап работ необходимо выполнить сразу после завершения монтажа деталей. Для обработки поверхности отлично подойдут водоотталкивающие эмульсии, пропитка, лак или краска. Если вы планируете держать стул в доме и часто пользоваться, то специалисты советуют нанести тройной слой лака.

Чтобы стул легко складывался – удобно и без скрипа, время от времени все поворотные детали нужно смазывать маслом.

Все эти действия значительно продлят эксплуатационный срок вашего стула – лестницы-трансформера, который вы создали своими руками.

Источник: https://prolestnitsy.ru/vidy/stul_lestnicatransformer_svoimi_rukami.html

Стул стремянка трансформер своими руками чертежи

стул-трансформер;
высокий табурет-стремянка;
стул-лесенка;
табурет-стремянка со спиральным модулем.

Стул-трансформер: в сложенном виде не отличить от обыкновенного стула со спинкой, а чтобы получить стремянку, достаточно «разложить» детали конструкции. При хорошем оформлении такой стул гармонично вписывается в любой дизайн интерьера. В разложенном виде стремянка состоит из трех ступеней.

Высокий табурет-стремянка предполагает изготовление конструкции, которая включает высокий стул, а также выдвижной модуль, который при ненадобности задвигается под сиденье табурета. Стремянка изготавливается в виде пары прочных ступенек (сиденье стула, соответственно, можно использовать в качестве третьей ступени). Ступени выдвигаются при помощи направляющих для выдвижных ящиков.

Разновидность табурета-стремянки – стул-лесенка. Может быть как со спинкой, так и без нее.

Еще один вариант стула-стремянки – табурет компактного размера, из-под сиденья которого ступеньки выдвигаются по спирали. Это очень интересная идея многофункционального стула, который отличается еще и необычным внешним видом, как в разложенном состоянии, так и в сложенном.

Материалы и инструменты

В качестве основного материала для изготовления стула-стремянки используется натуральное дерево. Также можно использовать фанеру.

Эти материалы отличаются многочисленными ценными свойствами. Прежде всего, это натуральные, экологически чистые материалы, что немаловажно в нынешнее время. Кроме того, они легко поддаются обработке и отделке.

Главное – древесина отличается высоким уровнем прочности, надежности и долговечности.

Инструменты и материалы, которые понадобятся для изготовления стула-стремянки, зависят от выбранного вида мебели.

Материалы для крепежа и инструменты, требуемые для изготовления стула:

Наждачная бумага;
Шпонки/шканты, шурупы;
Саморезы;
Клей;
Электрический лобзик;
Ножовка;
Дрель со сверлами;
Рубанок;
Струбцины.
Рояльная петля (для трансформера и табурета-лесенки);
2 набора направляющих, при помощи которых выдвигаются ступеньки с длиной в 31 см (только для высокого табурета);

Возможно, вам также будет интересно узнать, как сделать стул из дерева своими руками.

А складной стульчик для рыбалки вы сможете сделать самостоятельно, прочитав эту статью.

Стул-трансформер

Прежде всего следует начертить лекала для заготовок. По ним подготовьте следующие детали:

2 передние боковины (2 х 27 х 40 см) – А;
2 задние боковины (2 х 32,5 х 85 см) – Б;
3 планки спинки (2 х 5 х 40 см) – В;
Сиденье заднее (2 х 16,5 х 40 см) – Г;
Сиденье переднее (2 х 9 х 40 см) – Д;
3 ступени (2 х 12 х 36 см) – Е;
6 планок (2 х 2 х 9,5 см) – Ж.

Детали будущего стула-стремянки необходимо тщательно отшлифовать. Острые торцы обработать при помощи фрезера.
Спинку стула можно сделать из планок или цельную. К боковинам она крепится саморезами.

Ступени и сиденье соединяются с боковинами при помощи пазов. Пазы выбирают стамеской врубкой вполдерева. При сборке места соединения смазывают клеем и усиливают шурупами, которые вкручивают в заранее просверленные направляющие отверстия.
Две части конструкции соединяются рояльной петлей соответствующей длины.

Обратите внимание! Стул получится более декоративным, если спинку и сиденье сделать из древесины другого, контрастного цвета.

Высокий табурет-стремянка

Чтобы сделать высокий табурет-стремянку, потребуются отдельные заготовки для стула и ступеней.

Конструкция стульчика состоит из следующих элементов:

4 больших ножки (1,9 х 10 х 72,5 см);
2 перекладины для нижней части (1,9 х 10 х 42 см);
2 перекладины для верхней части (1,9 х 3,8 х 18 см);
Царги: 2 верхние (1,9 х 12,5 х 34,5 см), нижняя (1,9 х 10,5 х 34,5 см);
2 накладки из фанеры, расположенные по бокам (30,5 х 17 х 25 см);
Верхняя ступенька (1,9 х 27 х 44,5 см).

Для ступенек подготовьте заготовки с такими параметрами:

4 средние ножки (1,9 х 10 х 47 см);
2 перекладины (1,9 х 10 х 40 см);
2 маленькие ножки (1,9 х 10 х 21,5 см);
3 передние царги (1,9 х 9 х 22 см);
1 задняя царга (1,9 х 10,5 х 30 см);
2 ступеньки (1,9 х 18 х 29,8 см).

Для высокого табурета-стремянки необходимо правильно выпилить и подготовить все детали, каждую заготовку тщательно отшлифовать до идеальной гладкости.
Дабы табурет был устойчивым, ножки должны располагаться параллельно под 10-градусным уклоном. Проследите за тем, чтобы торцы перекладин и фанерной накладки расходились.
Если в качестве крепежных элементов для средних ножек выбраны шпонки, проделайте для них пазы (шканты вставляются в отверстия).
Торцы царг следует срезать под углом 80°.
При выпиливании нижней ступени сделайте два выреза 3,8 на 3,8 см, чтобы она правильно совмещалась с ножками наименьшего размера.
Большие ножки и верхние перекладины соединяются шурупами, то же самое проделывается с царгами и верхней ступенькой.

Средние ножки собираются шкантами, прикрепляются перекладины. Все вместе эти детали крепятся задней и передними царгами.
Используйте шурупы, чтобы соединить маленькие ножки и перекладины, присоедините переднюю царгу, ступеньки.

Установите табурет и ступени так, как они будут стоять в готовом виде, прикрутите направляющую. Если недостатков в конструкции нет, разберите конструкцию в обратном порядке и соедините все детали заново, используя клей. Струбцины применяются для плотного сжатия заготовок.

Важно! Рекомендуется при первой сборке стула не склеивать детали – это поможет определить наличие недостатков в конструкции и исправить их.

Стул-лесенка

Для данной модели трансформера необходимо подготовить детали со следующими параметрами:

Сиденье (28 х 36 см);
Стенки, расположенные по бокам (28 х 62 см);
2 основания (28 х 32 см, 20 х 28 см);
4 поперечные планки (2,5 х 6 х 36 см);
2 опорные планки (2 х 2,5 х 6 см);
Стенки по бокам модуля (20 х 23 см);
Задняя стенка (23 х 24 см);

В первую очередь создается чертеж стула-лесенки, а по нему лекала всех деталей, которые в дальнейшем прикладываются к деревянным заготовкам для выпиливания элементов будущего трансформера.

Каждая деталь подвергается тщательной шлифовке, лишается острых краев и углов.
Как только все детали готовы, можно приступать к сборке. Боковые части табурета скрепляются попарно, перекладины крепятся саморезами.
Соединение табурета и ступеней выполняется при помощи рояльной петли.

Совет: Избавившись от заостренных граней и уголков, вы существенно продлите срок эксплуатации стула-стремянки – острые концы могут отламываться при существенных нагрузках.

Табурет-стремянка со спиральным модулем

Для создания этой модели многофункционального стульчика сделайте деревянные заготовки:

3 ножки (диаметр – 3,8 см, длина – 57,1 см);
3 ножки (диаметр – 3,8 см, длина – 36,8 см);
3 ножки (диаметр – 3,8 см, длина – 16,5 см);
1 ступенчатая ножка, сужающаяся кверху (7,6 х 16,5 см; 5,7 х 20,3 см; 3,8 х 20,3 см);
Сиденье и основание (30 х 58 см);
Верхняя ступенька (24 х 52 см);
Нижняя ступенька (17,5 х 45 см).

Внутренние уголки ступенек, кроме верхней, закругляются. В противоположных углах проделываются отверстия, предназначенные для ступенчатой ножки. Диаметр отверстий должен соответствовать диаметру ножки.
Первый раз конструкция собирается, чтобы можно было убедиться в отсутствии недочетов. На этом этапе сделайте разметку основания для вырезания лишних участков.
Если все детали вырезаны и соединены правильно, можно разобрать конструкцию и обработать каждый элемент наждачной бумагой.
Теперь можно полностью собрать стул, используя саморезы, и предварительно обработав места соединений клеем.

Источник: http://lestnica-mpl.ru/stul-stremyanka-transformer-svoimi-rukami-chertezhi.html

Простой способ сделать стул-стремянку своими руками по предложенному чертежу с размерами

В домашнем хозяйстве функциональные вещи всегда пользуются спросом. Именно поэтому, большинство людей привлекает оригинальная модель стула-стремянки.

Этот мебельный предмет можно использовать и в качестве места для сидения, и как лестницу, чтобы достать с антресолей или верхних шкафчиков вещи.

Стул стремянка состоит из сидения, ножек и ступенек. Он бывает разных типов конструкций: с откидывающимся во время использования сидением в качестве ступеней или же, сидение сразу используется как ступеньки.

Особенности лесенки-трансформера

К особенностям стула стремянки можно отнести:

Доступную стоимость. Данный мебельный предмет довольно легко и просто собирается в домашних условиях при минимальных затратах.
Оригинальный внешний вид. Не у каждого в доме встретишь стул-стремянку.
Функциональность. Наличие такой мебели в прихожей, гостиной или на кухне поможет легко и просто добраться до самых труднодоступных мест в помещении.

По типам конструкций такие мебельные предметы делятся на:

Стул-трансформер. В сложенном виде он практически ничем не отличается от обычного стула со спинкой. Он гармонично впишется в любой интерьер, и станет его основным украшением.
Превращается в лестницу при откидывании сидения, которое становится ступенькой. Как правило, такие модели оснащаются всего лишь тремя ступеньками.
Табурет-стремянку. Это самый простой вариант в самостоятельном исполнении. На вид табурет является довольно высоким и имеет 2 или три широких ступени. Трансформируется стул в лестницу при помощи выдвижного модуля, задвинутого под сидением. Ступеньки выдвигаются по направляющим для выдвижных ящиков.
Лестницу-трансформер. Внешне изделие выглядит как высокий табурет. Ступеньки у него вытягиваются вверх по специально установленным направляющим.

Породы дерева

Что касается выбора породы древесины, то здесь все зависит от ваших финансовых возможностей, общего интерьера комнаты и личных пожеланий.

Также, выбирая натуральное дерево, стоит учитывать, что все его породы делятся на:

прочные: акация, тис, фисташковое дерево;
мягкие: сосна, можжевельник, липа, ольха, осина;
твердые: дуб, бук, орех.

Существует огромное количество пород древесины, которые часто используются при изготовлении мебели. Самыми популярными и распространенными из них являются:

Сосна. Это самый бюджетный вариант. Пиломатериал легко режется, имеет приятную светлую текстуру и ненавязчиво пахнет хвоей.
Береза. У нее уникальная и неповторимая текстура. Конечно же, этот пиломатериал не такой прочный и долговечный как дуб, но зато и стоимость его в несколько раз меньше.
Береза легко поддается обработке различными ручными или электрическими инструментами, она выделяет приятный аромат и радует красивым и светлым оттенком.
Орех. Особенно ценится черный орех. Он обладает невероятной текстурой и фактурой и самыми высокими техническими качествами.
Этот пиломатериал относится к элитным и, чаще всего, мебель из него изготавливается в классические мотивы. К преимуществам ореха относится то, что на его поверхности не остаются царапины, сколы и трещинки.
Бук. Он также относится к прочным породам. Мебель из него прослужит своим владельцам не один десяток лет. Единственным недостатком бука является впитывание лишний влаги. Поэтому при работе с данным пиломатериалом его рекомендуется обрабатывать антисептиками.
Дуб. Это одно из самых прочных деревьев, обладающих высокими техническими характеристиками. Мебель из дуба смотрится в интерьерах аристократично и элегантно. Этот материал не деформируется со временем, не трескается, и не рассыхается. Также он стойкий к повышенной влаге и имеет невероятно красивую текстуру.

Помимо вышеперечисленных пород деревьев сделать стул-стремянку можно из: ясеня, липы, рябины, груши, вишни.

Чертеж с размерами

При изготовлении любого мебельного предмета в домашних условиях необходимо сделать предварительный чертеж. Он создается разными способами:

рисуется от руки;
подбирается в интернете;
проектируется со специальными программами на компьютере.

Чертеж должен изображать мебельный предмет в трех разных проекциях: спереди, сбоку и сверху. На нем детально изображаются все отдельные элементы конструкции с точными размерами и способы их крепления между собой.

Стандартными размерами стула-стремянки являются:

высота в сложенном виде — 420мм, в разложенном- 842 мм;
расстояние от пола и до сидушки — 400 мм;
глубина сидения — 400 мм;
ширина изделия — 420 мм.

Наш стул-стремянка будет состоять из следующих отдельных элементов:

Сидения. Для его изготовления подготавливаем две широких доски и два бруса.
Опорной стойки. Для нее подбираем два направляющих бруса одинаковой длины. Для поперечного соединения также используем 2 бруса и один отрезок бруса для диагонального соединения.
Лесенки. Для ее изготовления необходимы две направляющие и доски.
Соединительных реек.

Инструменты

Для изготовления стула-стремянки нам потребуются следующие инструменты:

шлифмашинка;
дрель;
шуруповерт или набор отверток;
лобзик;
ножовка по дереву.

Из материалов нам пригодятся:

пиломатериалы;
наждачная бумага;
кисти;
лакокрасочные материалы;
саморезы;
морилка;
грунтовка по дереву.

Как сделать складной деревянный вариант?

Для тех, кто не умеет делать мебельные предметы, стоит начать с самого простого варианта — табурета-стремянки. Но в данной статье мы рассмотрим оптимальный вариант стула-трансформера. Так как помимо своей функциональности, он имеет привлекательный и оригинальный внешний вид.

Чтобы самостоятельно сделать стул-стремянку нам потребуется разделить рабочий процесс на определенные этапы:

Создание продуманного и грамотного чертежа с указанием всех размеров и количества деталей.
Обработка и подготовка древесины к работе.
Изготовление отдельных деталей стула (сидение, ступени, ножки).
Сборка изделия в единую конструкцию.
Финишная обработка: отшлифовать стул, покрыть его морилкой и лакокрасочными материалами.

Как уже видно из всего вышеперечисленного, процесс самостоятельного изготовления стула-стремянки стоит из 5 отдельных этапов. Теперь мы рассмотрим более подробно каждый из них.

Что касается чертежа, то мы рассмотрели варианты выше, как его лучше сделать. Главное понимать, что грамотный чертеж является залогом успешного создания стула.

Теперь подготавливаем необходимые инструменты и пиломатериалы и заготавливаем необходимое количество деталей. Далее приступаем непосредственно к процессу создания стула:

Начинается сборка с сидения. Берем две подготовленные широкие доски и соединяем их друг с другом вплотную. При желании, помимо соединения досок саморезами их можно проклеить столярным клеем.
Для прочности, на обратной стороне сидения рекомендуется закрепить два куска бруса.
Далее соединяем части опорной стойки. Делается это саморезами, согласно созданной схеме: к направляющим крепим два поперечных бруска и один устанавливаем по диагонали.
Теперь переходим к изготовлению лестницы. Ступеньки изготавливаются под углом и крепятся параллельно полу.

После того, как все отдельные элементы у нас готовы, собираем их в единую конструкцию:

К сидению крепятся направляющие опорной стойки и тетива лестницы.
Далее соединяем опорную стойку с лестницей и закрепляем рейки одним концом под сидением, вторым — посередине опорных стоек.

Финишная обработка стула-стремянки проводится в следующей последовательности:

Изделие тщательно зачищается шлифовальной машинкой или наждачной бумагой разной степени зернистости.
Все поверхности грунтуются.
По желанию, изделие покрывается морилкой.
Сверху наносится несколько слоев лака. Для этих целей лучше выбирать стойкий лак, например, акриловый. Он отличается устойчивостью к повышенной влаге и другим негативным факторам.

Фото

Идеи для декорирования результата можно посмотреть на следующих фото:

Подробный процесс изготовления, сборки и декорирования можно посмотреть на следующем видео:

Заключение

В заключение стоит отметить, что собрать даже сложную конструкцию стула-стремянки можно и в домашних условиях. Таким образом, самостоятельно можно выбрать не только тип конструкции, но и оптимальные материалы изготовления, подходящие габариты мебельного предмета и его дизайн. В результате стараний, у вас получится оригинальный, функциональный и красивый стул, который можно будет использовать и в качестве дополнительного места для сидения, и как лестницу в доме.

Источник: https://samodel.guru/mebel/sdelat/stul/stremjanka.html
