Как сделать ливневку вокруг дома своими руками?

В этой статье:

Ливневка в частном доме: Пошаговая инструкция монтажа +Фото и

Дожди и талый снег наносят огромный ущерб фундаменту дома и непосредственно участку. Образуется избыток влаги, что плохо сказывается на проложенных дорожках участка.

Лужи выглядят не эстетично, да и наступить в нее неприятно. Чтобы минимизировать данную проблему устанавливается ливневая канализация в частном доме.

Ее можно сделать при строительстве или обустроить после.

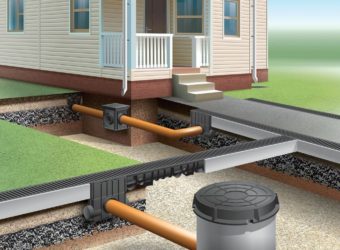

Схема

Первое, что требуется сделать – это схему отвода воды.

Важно

Так, как вода отводится самотеком, то план канализации составляется с учетом высшей и низшей точки участка. К нижней точке делается уклон, в ней происходит сброс воды в водоем или накопительный резервуар.

При создании плана следует учесть, что отвод воды может быть наружным и подземным.
Наружный водоотвод состоит из лотков, решеток, пескоуловителей.

В грунт закапываются трубы (дрены), что транспортируют излишки жидкости с водосточных труб и дренажных колодцев.

Установить ливневую канализацию своими руками не составит труда.

Материалы

После составления план надо рассчитать количество требуемого материала:

Водоотводные лотки
Точечные дождеприемники
Трубы
Водостоки кровельные
Пескоуловители
Решетки
Песок
Щебень
Смотровые колодцы
Герметик
Цемент
Заглушки
Переходники для поворотов магистрали
Кронштейны

Для прокладки ливневой канализации применяются изделия из пластика, чугуна, металла.

Чугун материал очень прочный и долговечный, но для обустройства ливневки в загородном доме не подходит, очень тяжелый.

Металлические водоотводные лотки обладают меньшим весом, покрыты антикоррозийным покрытием, хорошая прочность.

Лидирую на рынке изделия из пластика. Материал легкий, прочный, не подвержен коррозии и воздействию химикатов и легко устанавливается самостоятельно.

Лотки выпускаются в трех формах:

U-образная
П- образные
Щелевые

Водоотводные лотки в форме буквы U чаще всего применяются, для загородных участков.

Щелевые хорошо устанавливать на тротуаре или дорожке. Они не имеют решетки, между плитками или по краю асфальта будет видна узкая прорезь, в которую и стекает вся вода, попавшая на покрытие.

П- образные лотки отличаются только формой. Наличие углов в системе слива не всегда хорошо.

Монтаж водостоков

Водостоки – это трубы и желоба, что устанавливаются на козырек крыши и по углам здания, для отвода атмосферных осадков.

Желоба монтируются на край крыши, а трубы перпендикулярно к земле, от желоба до дождеприемника.
Дождеприемник. Своего рода маленький квадратный колодец. Имеющий решетку сверху, а внутри пескоуловитель и фильтр. Также точечный дождеприемник оснащен патрубками, для соединения с дренами.
Смотровой колодец. Эту конструкцию необходимо устанавливать, для проверки внутренней системы канализации, ее прочистке.

После того, как план готов и все требуемые материалы куплены, можно приступать к монтажу.

Монтаж

Водоотводные желоба устанавливаются на крышу. При помощи специальных кронштейнов.Обратите внимание, что лоток должен заходить под кровлю всего на 1/3 иначе вода с крыши в него не попадет.
После установки кровельных лотков, монтируются водосточные трубы. Будет их 2 или больше решать вам. Трубы крепятся к стене хомутами.

К сведению. Водосточные трубы могут иметь соединение с желобом или быть без него.

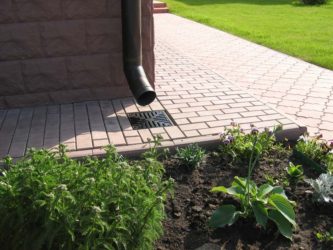

Закончив с водоотводной магистралью на доме, следует установить точечные дождеприемники.

Под водосточной трубой выкапывается котлован размером чуть больше дождеприемника, от каждого дождеприемника прокладывается траншея с трубами.

Первый дождеприемник устанавливается на самой высокой точке участка, остальные ниже. Уклон труб делается от первого к последующему. Таким образом организуется самотек.

Для лучшей фиксации дождеприемник устанавливают на бетонный раствор или подушку из щебня и песка.
Траншеи под трубы засыпаются гравием и песком.

Важно! Решетка приемника должна быть ниже уровня покрытия на 0.5 см.

После того, как произошло соединение труб с водным приемником, он накрывается решеткой.

К сведению. Точечные дождеприемники применяются не только для отвода воды с кровли, но и как самостоятельный элемент. Его монтируют на стоянке для автомобилей или площадке для игр в самой низкой точке.

Отвод воды

Осуществляется по дренам, которые имеют подключение к общей ливневой канализации:

В подавляющем большинстве создается одна общая труба, что идет к смотровому колодцу, такая магистраль сокращает количество поворотов и труб, что немало важно, так как периодически система подлежит очистке. От колодца труба уходит к водоему или накопителю.
Смотровой (дренажный) колодец. Его устанавливают на пересечении труб. Это полая труба с дном и люком. Отступив от дна, делаются отверстия под дрены. Соединение производится при помощи резиновых прокладок и герметика. Сам колодец монтируется на бетонную стяжку или подушку уз песка и щебня.
От дренажного колодца труба идет к накопителю, водоему или в дренажное поле. Накопитель собирает всю жидкость, производит ее отстой, где оседает мусор, после воду можно применять для полива или сбросить в близлежащий водоем, если таковой отсутствует то создаются дренажные поля, которые отводят воду в грунт.
Наружная ливневая канализация может устанавливаться двумя способами.

Ливневка являются частью канализационной дренажной системы или выступает в качестве самостоятельной конструкцией.

В первом варианте слив воды происходит в проложенные трубы. Что подразумевает создание отверстий и подключений к системе. Монтаж более сложный. Какой тип слива выберите не важно. Сама магистраль прокладывается по одной схеме.

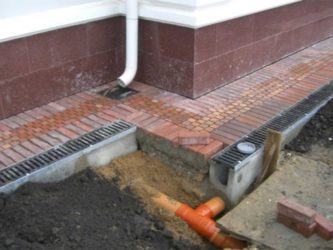

Все лотки укладываются под уклоном, как и трубы. Для монтажа лотков потребуется организовать траншею размером больше желоба.

Укладка начинается с самой высокой точки

Лотки между собой соединяются, швы обрабатываются герметиком.

Желоба могут быть с решеткой и без нее. Решетка защищает от попадания мусора, травм и выполняет декоративную функцию.

Водоотводные лотки желательно устанавливать с цементным раствором, чтобы избежать их выдавливания в холодное время года и вымывания с большим количеством осадков.

Если изделия для водоотвода выполнены из пластика, то после заливки раствором, следует сразу установить решетку, для купирования перекосов.

На первый лоток устанавливается заглушка. На последний пескоуловитель.
В случае отвода в дренажные трубы, пескоуловители устанавливаются на каждом сливе.

Важно. Решетка лотка должна на 0.5 см быть ниже покрытия.

Вода из поверхностной ливневой канализации отводится в водоем или накопитель.

В случае, когда поверхностный отвод соединен со скрытым, обустройство отвода не требуется, на последний лоток ставится заглушка.

Правила монтажа

Для качественного монтажа и долгого срока службы водоотводной системы следует соблюсти несколько правил:

Все трубы и лотки укладываются под уклоном, от высшей точки участка к низшему.
На каждые 30 метров трубопровода устанавливается один ревизионный колодец
Минимизировать количество поворотов системы.
Производить регулярную очистку дождеприемников и лотков.
Не забывать устанавливать пескоуловители и заглушки.
Все стыки должны быть герметичны.

Следуя всем этим правилам, установить функционирующую систему отвода воды, будет не сложно.

Источник: https://iseptick.ru/kanalizaciya/livnevaya-kanalizaciya-v-chastnom-dome-svoimi-rukami.html

Ливневая канализация своими руками, как сделать?

Ливневая канализация своими руками

Ливневая канализация представляет собой систему для сбора и вывода сточных вод. Если рассматривать такую систему на участке (она может устанавливаться и вокруг дома), то это не просто дренаж, а целая сеть разветвлений, которые собирают, фильтруют и накапливают воду, заполняющую двор загородного участка. Если ливневки не будет, то все атмосферные осадки будут стекаться к дому, постепенно разрушая фундамент и прилегающий участок. «Коллектор ливневой канализации это, Вы можете посмотреть в нашей статье».

Стандартная схема ливневой канализации достаточно проста: система наземных/подземных каналов, которые пересекаются между собой в нескольких местах. Точки пересечения называют водосборниками.

Возможно, Вас заинтересует информация —водостоки для крыши своими руками

Дренажная система вокруг дома проектируется параллельно с ливневой канализацией. Обустройство также желательно проводит в одно время. Элементы дренажной и ливневой глубинной системы располагают параллельно друг другу (в случае слишком глубокого фундамента и закладки дренажных труб, ливневку монтируют по периметру дома над дренами).

Сегодня мы рассмотрим, как устанавливается ливневая канализация своими руками, в чем заключается принцип ее работы и из каких элементов она состоит.

Достоинства ливневого водоотвода

Такая система способна одновременно принимать и отводить атмосферные осадки.
Ее комплектующие стоят относительно недорого.
Монтаж системы крайне прост.
Регулярная чистка системы проводится быстро и без использования каких-либо специальных инструментов.
Перекрестков и углов в ливневке практически нет, благодаря чему вероятность ее засорения низкая.
Минимальные земельные работы при монтаже.
Слив осуществляется самым коротким путем.

Из чего состоит ливневка?

Элементов ливневой канализации есть несколько, рассмотрим их.

Желоба и лотки. Это специальные дорожки и каналы, расположенные на участке, по которым талая, либо дождевая вода стекает в дренажные колодцы.
Поддоны устанавливаются возле крыльца дома, предназначены для сбора стока с крыши и дальнейшей его транспортировки в каналы. Поддоны могут быть как легкими пластиковыми, так и тяжелыми бетонными. Все изделия маркируются согласно запасу прочности и назначению (укладка на дорожном полотне, на частном участке и т.д.).
Пескоуловители монтируются между приемным колодцем и каналами, их главная функция – задерживать мусор и не допускать его попаданию в канализацию.
Пескоуловитель
Ливневые трубы (обычно из высокопрочного полипропилена с гладкой внутренней поверхностью и гофрированной наружной). В них из грунта попадает лишняя влага и перемещается в конечный пункт. Ливневые трубы (оптимальный диметр 110 мм) соединяются посредством тройников, муфт, гибких отводов.
Коллекторы предназначены для сбора влаги из ливневой канализации (тот самый конечный пункт системы). Коллекторы могут быть самодельными (например, из бетона) или промышленного производства (например, фирмы Wavin)
Колодцы ливневые. Основное их назначение – обеспечивать доступ к коллектору для периодического обслуживания. Однако изредка ливневые колодцы устанавливают не как ревизионный элемент, а в качестве замены коллектора.

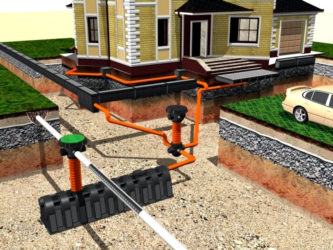

Схема работы ливневой канализации

Цены на ливневые трубы

ливневые трубы

Теперь рассмотрим, как работает ливневая канализация. Существует два ее типа – поверхностный и глубинный.

Виды ливневок

Поверхностный дренаж

Поверхностная ливневка, в свою очередь, может быть точечной и линейной. Особенностью точечного водосбора является то, что дождеприемники устанавливаются рядом с кранами для полива сада и возле сливных колен. Дождеприемник представляет собой коробку, в который вода попадает из труб. В дождеприемнике зачастую стоит специальная корзина, задерживающая весь мусор в стоках. Очистка корзины и утилизация мусора производится после ее извлечения.

Точечный водосбор

Иногда дождеприемники соединяются с канализационной системой. В таких случаях нужно устанавливать сифонные перегородки, которые защищают от неприятного запаха. На дождеприемник ставится решетка. Она может быть металлической, пластиковой и т. д., выбор материала полностью зависит от будущих нагрузок.

Возможно, Вас заинтересует информация- водосток из канализационных труб своими руками

Линейная система сбора, в отличие от точечной, выводит стоки со всего двора, защищая при этом фундамент дома. Более того, если уклон участка превышает три градуса, то линейный водосбор предотвратит смыв верхнего слоя почвы. Основные составляющие такой системы – лотки, или, как их еще называют, желоба.

Линейный водосбор

Есть ряд мест во дворе, где линейную систему сбора нужно устанавливать в обязательном порядке.

Вокруг дома для отвода сточных вод от фундамента.
Рядом с уличным умывальником (если такой есть), в противном случае вам каждый раз потребуется обуваться в резиновые сапоги для того, чтобы помыть руки.
Возле гаражных ворот. Линейный дренаж предотвратит затопление гаража, да и решетка будет частично снимать грязь с колес.
Вдоль садовых дорожек. Характерно то, что дорожки должны идти под уклоном в сторону канала дренажа. Так они будут оставаться сухими в любую погоду.

Глубинный дренаж

Дренаж глубинного типа предназначается для сбора и отвода грунтовых вод с участка. Для его установки используются дренажные трубы, которые закапывают в землю на предварительно подготовленную «подушку» из песка и гравия. Дренажные трубы перфорированные, то есть, имеют множество отверстий, дабы впитывать влагу, попавшую в их «зону действия».

Возможно, Вас заинтересует информация-канализация своими руками

Рвы для дренажных труб должны располагаться по всему периметру двора. То, с какой частотой и в каком порядке они будут размещаться, будет зависеть от особенностей грунта и степени его насыщенности грунтовыми водами.

Установка глубинного дренажа

Важно! Дабы песчано-гравийная «подушка» не заиливалась, под нее ложится слой геотекстиля – это материал пропускает влагу, но задерживает мелкие частицы.

Все дренажные трубы должны идти под уклоном в сторону коллектора. Коллектор накапливает всю поступающую по трубам влагу и «перебрасывает» ее в водосборник (дренажный колодец, овраг или даже водоем поблизости).

Требования к установке ливневки

Как уже говорилось, вода в ливневой канализации движется самотеком, поэтому для эффективной работы системы следует учитывать целый ряд факторов:

средний объем осадков за год – от этой цифры будет зависеть диаметр труб, размеры и количество дождеприемников и т. д.;
тип построек и места их расположения (хозяйственные объекты, дом), благодаря чему будет рассчитываться протяженность дренажного трубопровода;
характер местности, на котором расположен ваш участок;
среднее потребление воды для бытовых нужд.

Важно! Дренажные трубы должны пролегать ниже уровня замерзания почвы.

Процедура расчета

На основе данных, приведенных в предыдущем пункте статьи, нам нужно произвести расчет, который позволит соорудить эффективную ливневую систему. Если расчеты будут верными, то и все санитарные нормы будут соблюдены.

Основа расчета –это максимальный объем воды, с которым может справиться система. Этот объем можно получить путем простой формулы:

D х S х Q20 = V

В формуле D – интенсивность поглощения воды поверхностью (эту информацию можно найти в справочниках), S – общая площадь, Q20 – максимальная интенсивность атмосферных осадков (она тоже имеется в справочниках по конкретной территории), которая измеряется в л. за сек. на 1 гектаре, и V – максимальный объем отводимой воды.

Дабы было удобнее, ниже мы привели таблицу, в которой указана интенсивность поглощения влаги различными материалами (D).

Тип материала	D
Щебень	0,4
Щебень+битум	0,6
Цементобетон	0,85
Асфальтобетон	0,95
Кровля	1

Выбор сечения труб

Далее определяем сечение труб, которое будет зависеть от их будущего уклона. Исходя из сечения и объема, который определяется с помощью приведенной выше формулы, мы сможем определить требуемый диаметр.

Уклон, %	Диаметр
10 см	15 см	20 см
1,5-2	10,03	31,53	77,01
1-1,5	8,69	27,31	66,69
0,5-1	7,1	22,29	54,45
0,3-0,5	5,02	15,76	38,5
0-0,3	3,89	12,21	29,82

Если одна труба будет соединена сразу с несколькими желобами, то для определения диаметра вы просто додаете цифры каждого из потоков. Все остальные элементы системы – лотки, решетки, воронки и прочее, мы будем рассчитывать так же, как трубы. Эти элементы, изготовленные из пластика, сегодня продаются во всех магазинах. При желании можно заказать детали у слесаря – он сделает их из оцинкованной жести.

Монтаж ливневки

Если система водостока уже имеется, то работы начинаются с монтажа дождеприемников. Устанавливаем их непосредственно под водосточными трубами. Характерно то, что все дождеприемники образуют единую систему, поэтому мы оснащаем их необходимым количеством отверстий для труб. Для того чтобы соединить трубы с приемниками, мы используем колени.

Сначала мы размечаем периметр и роем траншеи. Далее засыпаем в траншею песчаную «подушку» толщиной 10–20 см. Затем укладываем трубы, при этом, как уже говорилось, должен быть уклон в сторону дренажного колодца (минимум 2%), в противном случае вода не будет стекать самотеком и нам потребуется дополнительно устанавливать насосы. А это, разумеется, дополнительные затраты.

Ливневая решетка

При монтаже, помимо основных элементов (труб, дождеприемников и т. д.) мы будем использовать:

сифоны;
пескоуловители;
заглушки – они нужны для того, чтобы в случае переполнения трубы вода не двигалась обратно.

В завершение соединяем все элементы системы – от труб и пескоуловителей до дренажного колодца – в единую сеть. Осталось лишь закрепить лотки. Для них мы готовим бетонный раствор (соотношение песка и цемента – 3:1) и с его помощью крепим лотки. Сверху на них ставим защитные решетки и засыпаем всю ливневую систему.

Монтаж ливневки

Важно! Дабы правильно определить угол уклона, лучше использовать лазерный или водный уровень.

– Монтаж системы отвода ливневых вод

Несмотря на тот факт, что дожди идут в основном под уклоном, а вертикальный дождь встречается редко, экономить на менее заливаемой стороне не следует. Полноценная и надежная во всем ливневка – эффективная защита фундамента дома и всего участка в целом.
Для того чтобы проверить работоспособность системы, нужно вылить несколько ведер воды с крыши. Желательно эту процедуру проводить перед началом каждого сезона дождей.
Воду из дренажного колодца (коллектора), уже очищенную, можно использовать для полива сада или огорода.
На местах, где трубопровод «поворачивает», рекомендуется устанавливать смотровые колодцы для визуального контроля работы системы.

Чистка ливневой системы

Если забилась ливневка, то можно обратиться за помощью к специалистам, а можно попробовать почистить ее самостоятельно. Конечно, если это произошло впервые, то лучше чтобы чистку провели специалисты – у них вы сможете выведать, каким способом устраняется засор той или иной степени сложности. Таких способов есть несколько.

Механический способ очистки состоит в пробивании пробок в системе и удалении грязи.
Химический способ – использование химических средств, разрушающих структуру засора.
Гидродинамический заключается в подаче воды под сильным напором.
И термический способ очистки – очистка паром или же горячей водой.

Зачастую для чистки ливневой канализации используется механический либо гидродинамический способ. Но если система открытого типа, то чистка будет проходить существенно проще:

снятием решетки, установленные на лотки;
удалением мусора и грязи из канала;
промыванием прочисткой каналов сильным напором воды;
установкой решетки обратно.

К слову, если у вас в хозяйстве есть мини-мойка, например, Керхер, то можете использовать для промывки ее – результат тоже будет отличным.

Чистка ливневой системы

Монтаж ливневки

Ливневая решетка

Установка глубинного дренажа

Линейный водосбор

Точечный водосбор

Виды ливневок

Схема работы ливневой канализации

Пескоуловитель

Ливневая канализация своими руками

Источник: https://kanalizaciyaseptik.ru/drenazhnaya-sistema/livnevaya-kanalizaciya-svoimi-rukami.html

Ливневка и дренаж вокруг дома: техника обустройства водоотвода своими руками

Чистый и сухой двор после дождя, никаких луж на газоне и размытых грядок, здоровые растения и идеально ровные дорожки – результат грамотного планирования и монтажа поверхностного водоотвода. Добиться такого результата самостоятельно без внушительных расходов сложно, но реально, если сделать своими руками ливневый дренаж для осушения поверхности и вывода дождевой воды. В комплексе с ливневкой (системой отвода воды с крыши) дренажная сеть снизит и количество влаги, проникающей в глубинные слои грунта – нагрузка на глубинную сеть дренажа фундамента снизится.

Отвод ливневых вод на участке: система канализации и дренажа ↑

Планировать схемы разводки дренажных сетей и ливневки стоит еще до начала строительства. Защиту фундамента в виде пристенной системы проще устанавливать, если не засыпан котлован. Пока идет стройка и на площадке есть техника, целесообразно заказать рытье траншей, чтобы не копать вручную и не развозить грязь на облагороженном участке. Защита от талой и дождевой воды – это:

Ливневка и дренаж по периметру дома

Поверхностный линейный ливневый дренаж – сбор и отвод дождевой воды с поверхности грунта.

Ливневая канализация – отвод стекающей по водосточным трубам воды.

Точечный дренаж – осушение локальных участков с проблемным естественным оттоком.

Схема отвода влаги с поверхности: система дренажа

Ливневая канализационная сеть ↑

Ливневая канализационная сеть обустраивается с выводом в общую магистраль, если поблизости есть коллектор или труба городской ливневки. В случае, когда ветки городской сети расположены на большом расстоянии, вывод локальной системы дренажа и ливневой канализации организовывают 2 способами: на фильтрационное поле (засыпанный щебнем участок для отвода влаги в грунт), или в приемный резервуар (дренажный колодец, водоем, придорожный ров). Слив из частной ливневки в общую бытовую канализационную систему запрещен.

Элементы системы:

Водосборные желоба, которые монтируются по краю скатов крыши.
Водосточные трубы.
Водоприемные емкости.

Приемный резервуар с отводом

Наружные канализационные трубы, которые подсоединяют к водоприемным емкостям.

Емкости монтируют под выходом водосточной трубы, соединяют патрубок с канализационной трубой. Трубы вкапывают под наклоном к месту слива.

Дренаж: особенности поверхностной ливневой системы ↑

Система осушения поверхности участка состоит из точечных и линейных отводных веток, соединенных в одну сеть с выводом в водоприемник. Ливневый дренаж на участке обустраивают в виде открытых каналов, прокопанных под уклоном к месту слива. Разметку выполняют только после изучения направления естественного оттока во время сильного дождя. Обязательно формируют дренажные линии:

Дренажная сеть: точечные водосборники и ливневые траншеи

На склонах и на площадках в естественных углублениях.

Ветки дренажа на склоне

Ливневый дренаж вокруг дома – это линии траншей, проложенные вдоль отмостки по всему периметру строений. Для осушения двора, выложенного плиткой, формируют каналы на въезде в гараж, около крыльца, ступеней.

Ветка ливневого дренажа

Точечные дренажные отводы вкапывают в местах, где нет необходимости прокладывать дренажные каналы: под поливочными кранами, около выхода водосточных труб (на участках, где нет ливневой канализации). Слив из точечных дренажных колодцев выводят в отводящую трубу общей поверхностной сети.

Интеграция: можно ли совмещать ливневку с дренажной сетью ↑

Две раздельные сети: дренаж и ливневка

Оптимальная схема осушения участка с домом – раздельные сети дренажа и ливневки вокруг дома. Соединять линейные каналы с канализацией нежелательно: во время сильных ливней или быстрого таяния снега одна труба может не справиться и произойдет перелив через водоприемники.

Соединять ливневку и дренаж в одной траншее целесообразно только в одном случае: если траншея выкапывается под отвод от точечного дренажа и используются канализационные, а не перфорированные трубы. Трубы проводят параллельно по дну забетонированной траншеи. Укладывать герметичную канализационную трубу в канал с дренажной засыпкой нельзя: диаметр трубы уменьшит полезный объем канавы, создаст трудности при очистке траншеи.

Общий отвод точечного дренажа и ливневки в фильтрационный тоннель

Вместо того чтобы пытаться соединить в одной трубе ливневку и линейный дренаж, лучше сделать общий приемник, особенно если не удается сделать врезку в городскую магистраль. Дождевую воду можно использовать для полива или наполнения искусственных водоемов. В качестве приемника устанавливают пластиковые баки, или делают колодцы без дна – для отвода поступающей жидкости в грунт.

Как сделать ливневый дренаж участка и вокруг загородного дома ↑

Ливневый дренаж – это поверхностная система, не требующая объемных земляных работ и рытья глубоких траншей, поэтому сделать простую разводку можно и своими руками. Перед началом работ определяют места обязательного обустройства линий и водосборных точек, планируют траекторию отвода. Обнаружить все места, где естественного оттока недостаточно, можно во время обильных осадков и после начала таяния снега. Также требует установки разветвленного линейного ливневого дренажа участок с глинистым, перенасыщенным влагой грунтом, не впитывающим воду с поверхности.

Для предварительных расчетов количества необходимых материалов стоит начертить схему каналов на плане участка.

План установки ливневого дренажа

что понадобится для монтажа ливневой дренажной сети ↑

Список материалов, которые нужны для самостоятельного устройства ливневого дренажа участка и монтажа системы по периметру дома:

Лотки (желоба) для установки вокруг фундамента. Материалы изготовления – пластик, полимербетонная смесь, бетон. Пластиковые каналы устанавливают в зонах, где на решетки оказывается минимальное физическое воздействие: по краям газона, в клумбах. Бетонные желоба – прочные и долговечные. Такой лоток выдерживает нагрузку до 25 тонн. Устанавливают в местах повышенных нагрузок: во дворах, где есть постоянное движение транспорта, на подъездных дорогах. Так же выбирают и защитные решетки: металлические и чугунные – для участков с интенсивной нагрузкой, декоративные пластиковые – для газона, сада.

Желоба с решетками

Соединительные элементы, распорки, основания. Вспомогательные материалы, которые производитель рекомендует использовать при сборке каналов. Обязательно устанавливают распорки внутри пластиковых лотков.
Пескоулавливатели. Отдельно покупают изделия для установки в линейную систему и для монтажа в дождеприемники.

На стенках – подготовка под отвод трубы

Дождеприемники. Применяют преимущественно готовые пластиковые емкости. Наружные стенки оборудованы подготовкой под соединение с отводом. Пластиковые приемники легко устанавливаются друг на друга – можно собрать емкость любой высоты.

Емкости с корзиной и насадками

Геотекстиль. Полотно для дренажных засыпных каналов, не оборудованных желобами.

Синтетическое водопроницаемое полотно

Щебень, песок. Фракция щебня – средняя и крупная.
Раствор для заливки основания под желоба и водоприемники.
Дренажные колодцы. Готовые пластиковые или гофрированная труба большого диаметра.

Заводские ПВХ дренажные колодцы

Трубы для наружной канализации с фитингами.
Строительный инструмент. Понадобятся черновые доски для опалубки в каналах, колышки и леска для разметки, лопаты, кирки, строительный уровень.

Установка точечных водоприемников ↑

Точечные водоприемники – элементы ливневки и дренажа, устанавливаемые под выходом водостоков. Необходимо спланировать монтаж так, чтобы поток из слива попадал точно по центру решетки.

Край колодца должен находиться на одном уровне с декоративным покрытием

Размеры ямы для установки емкости определяют по высоте приемника, добавив до 30 – 40 см для подсыпки и основания. По периметру должен быть зазор до 5 см по каждой стороне. Выкапывают углубление, выравнивают стенки и дно. Обязательно проверяют горизонтальность дна и угол, чтобы при установке емкость не сместилась.

Проверка горизонтальности уровнем

На дне формируют плотный десяти сантиметровый слой утрамбованного песка. На песчаную подушку укладывают слой щебня высотой до 25 см. Желательно залить дно бетонным раствором. Залитое основание оставляют на несколько дней до полного затвердевания, или фиксируют емкость в свежем растворе (при необходимости неподвижной фиксации).

Емкость с отводом

На бетонное основание устанавливают дождеприемник так, чтобы крышка емкости находилась на одном уровне с отмосткой. Если монтаж проводят до укладки декоративного покрытия, то оставляют свободный край колодца над землей на высоту плитки или камня.

Правильный монтаж приемника

Боковые зазоры засыпают щебнем или заливают бетоном. Перед засыпкой к выходному отверстию подсоединяют фитинг для отвода трубы. Устанавливают внутренние детали: корзину, перегородки, фиксируют крышку.

Обустройство открытой ливневой системы вокруг фундамента ↑

Дренаж ливневых вод по периметру здания можно спланировать в виде замкнутого в точке сбора кольца, без ревизионных колодцев. Для чистки предусмотрены разборные пескоулавливатели. Правила устройства линейной системы:

Отступ от края фундамента должен составлять от 50 см. Оптимально – спланировать каналы по краю дорожек или отмостки.

Лотки – по краю отмостки с запасом высоты для тротуарной плитки

Глубина каналов определяется по высоте лотка с декоративной крышкой с добавлением высоты насыпного слоя – до 40 см.

Чтобы установленные желоба не сместились и не деформировались со временем, нужно соблюсти несколько правил во время земляных работ. Дно, стенки должны быть ровными и твердыми. На дне обязательно делают стандартную песчаную подушку и щебневую подсыпку.

Пластиковый лоток, установленный на заводскую подставку

Чтобы лоток (особенно пластиковый) не деформировался, лучше сделать бетонное основание под установку. Толщина бетонного слоя – 5 см.

Укладка желоба на раствор

В подготовленные траншеи устанавливают желоба. Конструкции соединяют между собой специальными замками. Крайние точки (в начале и в конце линии) закрывают пластиковыми или металлическими заглушками. Если используются пластиковые желоба, внутри устанавливают заводские распорки.

Пескоулавливатель в дренажной линии

Зазоры между лотками и стенками траншеи засыпают щебнем, или бетонируют. На длинных участках устанавливают пескоулавливатели – углубленные лотки с механическим фильтром. В местах установки к пескоулавливателям подсоединяют отводящие трубы. Траншеи для отводящих труб выкапывают под наклоном.

Бюджетный ливневый дренаж участка: строим открытые каналы ↑

Отвести дождевую воду с садовых дорожек, клумб и вдоль забора можно и экономным открытым способом. Вместо готовых лотков обустраивают засыпные каналы ливневого дренажа. По запланированным линиям выкапывают траншеи. Глубина – от 50 см, ширина – от 50 – 60 см.

Вместо желобов – засыпная траншея

Ветку формируют с уклоном в сторону приемного резервуара. Стенки – под углом ко дну, чтобы снизить напор стекающей воды. На дне выполняют засыпку песком. Проверяют корректность уклона. На один метр – до 3 см перепада высоты.

Труба в щебневой засыпке

На песчаный слой укладывают геотекстиль. Края оставляют свободными. По всей ширине траншеи засыпают щебень слоем до 30 см. Более долговечной будет система с дренажной перфорированной трубой внутри щебневой засыпки. Заворачивают края полотна внахлест.

Сухой ручей с декоративной засыпкой – красивая дренажная линия

Сверху дренажную обойму засыпают декоративным материалом: речной галькой, разноцветной крошкой, камнем. Сухие ручьи – эстетичное и экономное решение.

Дренажный колодец и отвод слива ↑

Дренажный колодец – точка соединения системы. При умеренном количестве воды и хороших водопоглощающих характеристиках грунта дренажный резервуар устанавливают на щебневую подушку. Через колодец без дна вода проникает в грунт.

Дренажный колодец с засыпным дном

Если устройство фильтровального колодца невозможно, то из дренажной емкости отводят жидкость в общую ливневую магистраль или выводят за пределы участка – в природный водоем, ров. Отвод из колодца может быть подведен к пруду или приемному баку, вкопанному на участке.

: монтаж ливневки вокруг дома ↑

Ливневка и линейный открытый дренаж – только поверхностная часть защиты фундамента. По периметру строений на разной глубине необходимо создать 3 – 4 типа дренажных систем. Выбор способа организации и технических параметров сетей зависит от состава грунта, глубины фундамента.

Самостоятельно делать глубинные дренажные сети – не стоит. Расчетами должны заниматься специалисты, а установку траншейных веток лучше проводить сразу после заливки фундамента. Еще до начала строительства обустраивают пластовый глубинный водоотвод.

От точности расчетов зависит не только способность системы отвести воду в большом количестве, но и долговечность фундамента.

Источник: http://Stroy-Aqua.com/kanalizaciya/drenazh/livnevka-i-drenazh-vokrug-doma.html

Ливневка вокруг дома устройство на примерах

1. Конструкция ливневой канализации вокруг дома

2. Принцип работы ливневки в частном доме
3. Установка точечной ливневки своими руками
4. Комбинирование дренажной и ливневой канализации
5. Советы по устройству ливневки на участке

Природа никогда не делит людей на тех, кто готов к различным явлениям, и тех, кто еще не подготовился. Она просто демонстрирует свои способности: летние дожди, осенние грозы, весенние паводки и зимние снега. Чтобы защититься от природных явлений, была придумана ливневая канализация, которая позволяет отвести с участка все выпавшие атмосферные осадки.

Многие люди ошибочно полагают, что ливневка ограничивается несколькими трубами, устроенными на краю кровли здания. Это не так, хотя водостоки тоже являются частью конструкции. О том, как устроена ливневка что это такое, и как сделать ливневую канализацию своими руками, и пойдет разговор в этой статье.

Конструкция ливневой канализации вокруг дома

Существует разделение на основные компоненты, входящие в состав ливневки, и дополнительные, обеспечивающие максимальную эффективность системы и позволяющие ей полностью выполнять все функции.

К базовому набору элементов ливневой канализации относятся следующие детали:

водосточные трубы с воронками и желобами: это имена та часть конструкции, которая обеспечивает сбор жидкости с крыши здания;
точечные водосборники и дождеприемники;
трубопроводы, обеспечивающие транспортировку собранной воды к коллектору;
система лотков, соединенная в линейный водоотвод и передающая собранную воду трубопроводу (прочитайте также: «Трубы для ливневой канализации — виды и назначение»).

Дополнительными деталями ливневки являются:

специальные заглушки, блокирующие движение воды в обратную сторону;
сифоны, которые не дают распространяться неприятному запаху из коллектора канализации;
пескоуловители.

Перед тем, как сделать ливневку, необходимо запастись инструментами и материалами. Для выполнения работ достаточно будет лопаты и дрели. С материалами все сложнее, но ненамного: к перечню вышеперечисленных деталей нужно добавить битумную мастику и крепежные элементы для труб.

Принцип работы ливневки в частном доме

Чтобы создать качественную ливневую канализацию, нужно разобраться, как работают бетонные, пластиковые или чугунные ливневки. Основной принцип звучит так: все стоки собираются в одном канале и направляются в общий коллектор. Каждый элемент конструкции должен соединяться с общей системой. Правильная ливневка на участке работает так: сначала осадки собираются с крыши здания и направляются в водостоки, потом они самотеком перемещаются в дождеприемник, а уже оттуда посредством труб вся вода двигается к коллектору.

Немаловажной частью конструкции является линейный дренаж. Для его обустройства необходимо установить лотки на уровне земли там, где вода будет собираться в максимальном объеме (прочитайте: «Лотки для ливневой канализации — виды бетонных, пластиковых и металлических конструкций»). Каждый лоток для ливневки подключается к системе и отводит воду по ней дальше, но существуют и схемы, которые позволяют отводить воду не под землей посредством трубопровода, а на земной поверхности.

Чтобы ливневка вокруг дома работала верно, необходимо внимательно следить за последовательностью и качеством действий при ее обустройстве. Перед созданием конструкции стоит выполнить расчет ливневки. Первым делом устанавливаются воронки, которые чаще всего называют дождеприемниками. Устанавливать воронки нужно там, где стекает вода, собранная водостоком, находящимся на крыше здания. Для установки дождеприемников необходимо подготовить маленькие углубления.

Трубопровод ливневки и воронки должны соединяться, поэтому последние оборудуются специальными отверстиями. Через них при помощи колена устанавливается труба, направленная под землю, и в итоге она доходит до такого уровня, где грунт в холодное время не промерзает. На этой глубине труба выравнивается, для чего снова используется колено, и устанавливается в горизонтальном положении, не считая небольшого уклона, необходимого для движения жидкости самотеком.

Из трубы вода поступает в коллектор, который является специальным резервуаром, обеспечивающим временное хранение ливневых стоков (прочитайте также: «Ливневая канализация в частном доме — правильное устройство»). Через некоторое время собранная жидкость будет отправлена в грунт или перекачана в ближайшее водохранилище. Верхняя часть коллектора должна оборудоваться смотровым колодцем с люком. Диаметр колодца обычно находится в пределах около одного метра.

При отсутствии смотрового колодца доступ к внутреннему пространству ливневки и ее очистка будут невозможны. Кроме точечной ливневки, существует конструкция, которая работает за счет лотков с решетками (подробнее: «Ливневая решетка для ливневой канализации»). Эта система называется линейной ливневой канализацией. Лотки монтируются прямо на земле, и в них попадает та вода, которую не смогли собрать воронки. Желоба конструкции могут иметь разную глубину и размеры.

Над желобами стоит установить чугунные решетки для ливневки, чтобы предотвратить попадание в систему различного мусора. В месте соединения лотков и трубопроводов необходимо устанавливать пескоуловители, которые будут в немалой степени защищать систему от попадания различного мусора. Перед домом можно устанавливать специальные ливневки бетонные, имеющие большую ширину, которые предотвращают образование луж прямо возле входного порога.

Комбинирование дренажной и ливневой канализации

Существуют некоторые рекомендации, позволяющие правильно установить дренаж и ливневку. Одной из рекомендаций является такая: дренажная и ливневая системы не должны соединяться, что обуславливается высокой нагрузкой, которая может возникнуть после сильного дождя. Дренаж должен устанавливаться на большой глубине ниже уровня промерзания грунта (подробнее: «Глубина дренажа вокруг дома — правила и нормы»).

Дренажная траншея должна засыпаться слоем гравия и щебня, чтобы трубопровод мог выдержать нагрузку, оказываемую почвенными и талыми водами. При укладке дренажа необходимо соблюдать определенную величину уклона, которая обычно составляет около 2%. Дренажные стоки должны выводиться в канаву или ближайший водоем. Ливневка в частном доме обычно располагается сверху дренажной системы, то есть сначала устанавливается последняя.

В любом случае, обе системы должны находиться на достаточной глубине, чтобы их элементы не промерзали в холодное время года.

Советы по устройству ливневки на участке

Есть несколько советов, которые упростят монтаж ливневки. Так, количество земляных работ можно уменьшить, укладывая дренажную и ливневую систему в одну траншею (не совмещая их при этом). О необходимости раздельной укладки систем было сказано выше: это сделано для предотвращения перегрузки конструкции во время паводка. Траншея для дренажа должна быть достаточно глубокой, чтобы учитывать глубину промерзания грунта. Кроме того, важно при обустройстве траншеи учитывать толщину слоя песка или гравия. Уклон дренажной траншеи обычно составляет около 2 градусов по отношению к итоговому элементу системы.

Укладка труб для ливневой канализации тоже должна проводиться на достаточной глубине, и при обустройстве двух систем в одной траншее этот нюанс необходимо учитывать. Все трубопроводы, обеспечивающие транспортировку воды, должны в конечном итоге соединяться с коллектором, который будет обеспечивать временное хранение и дальнейший отвод воды к водоему. Когда ливневка вокруг дома построена, необходимо обязательно ее протестировать. Для этого в каждую воронку нужно залить хотя бы ведро воды и понаблюдать за тем, как вода проходит через систему, чтобы убедиться, что она достигает конечного пункта.

Заключение

Как видно из всего написанного выше, устройство ливневки вокруг дома не отличается сложностью, и создать ее можно даже при отсутствии глубоких познаний в сфере строительства. Достаточно лишь точно следовать алгоритму возведения системы, качественно ее проектировать и тщательно выполнять все работы. В результате всех этих действий ливневая канализация будет обеспечивать отведение воды с территории участка, и объектам, находящимся на нем, не будут грозить подтопления, а жильцам дома будет намного проще передвигаться по территории, не залитой многочисленными лужами.

Источник: https://kanalizaciyadoma.com/drenazh/livnevka-vokrug-doma-ustroystvo-na-primerakh.html
