Как сделать навес для мангала своими руками?

В этой статье:

Навес своими руками над мангалом: пошаговая инструкция

Каждый владелец дачи желает, чтобы его долгожданный отдых на природе с друзьями прошел как можно успешнее. Но если дату встречи можно спланировать заблаговременно, то погоду точно никто предвидеть не может. Тем более в настоящее время, когда даже научные прогнозы синоптиков кардинально изменяются несколько раз в день. Как застраховать себя и друзей от неприятных сюрпризов?

Выход есть. Если нельзя предвидеть погоду по всему дачному участку, то сделать ее прогнозируемой над мангалом вполне по силам большинству владельцев загородных коттеджей. Каким образом? Очень просто – поставить над мангалом навес.

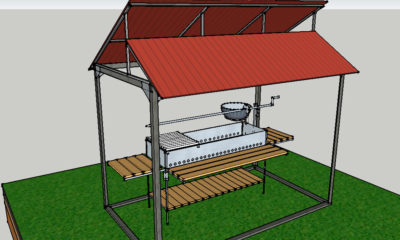

Навес своими руками над мангалом

Виды навесов

Современные стройматериалы и технологии значительно расширили возможности архитекторов. Теперь они могут проектировать очень оригинальные решения навесов с применением непривычных покрытий и конструктивных решений. Какие главные отличия существуют между навесами для мангалов?

Таблица. Виды навесов над мангалом

Тип каркаса Особенности и краткое описание

Деревянный	Отлично вписываются в любой ландшафтный дизайн. Недостатки – недолговечность, пожарная опасность, сложность изготовления. Кроме того, такие каркасы по стоимости самые дорогие. Конструкции требуют умения и практических навыков выполнения различных строительных работ.
Металлический	Оптимальное решение по всем характеристикам. Металлический каркас эксплуатируется много лет, при необходимости его можно перенести на новое место. Металлический навес над мангалом не горит, не гниет и не изменяет своих первоначальных характеристик. При желании его можно украсить декоративными коваными элементами – навес приобретает старинный благородный вид.
Кирпичный	Самый дорогой, для возведения необходимо много времени и денег. Рекомендуется использовать только для эксклюзивных проектов. Такой навес может переоборудоваться под беседку с мангалом, при желании помещения можно защищать от ветра, дождя и снега. Навес больше похож на дачную беседку с мангалом.

Выбор варианта зависит от общего ландшафтного дизайна, предпочтений и возможностей заказчика. Часто применяется комбинированный каркас: вертикальные опоры металлические, а перекрытие деревянное или в иных сочетаниях.

Все навесы делятся на две большие группы.

Стационарные. Довольно большие конструкции, могут размещаться только над мангалом или иметь дополнительные крытые площадки для отдыха. Такие конструкции самые дорогие, часто имеют очень оригинальный вид и служат настоящим украшением приусадебного участка.
Стационарные навесы чаще всего являются габаритными сооружениями и защищают от непогоды не только сам мангал, но и площадку перед ним
Мобильные. Небольшие навесы только над мангалами. Могут вместе с ними переноситься на новое место, убираться в закрытое помещение для длительного хранения. К сожалению, небольшой периметр не позволяет надежно защищать мангал от косого дождя или снега. Сильные осадки становятся препятствием приготовления шашлыков.

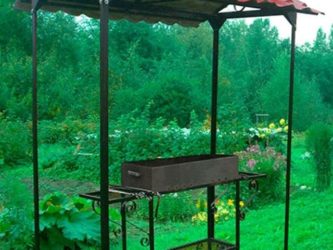

Самодельный переносной мангал с навесом

Виды кровельных покрытий

Можно встретить различные рекомендации по использованию кровельных материалов, но практика показывает, что не все они считаются универсальными. Некоторые из них применять для мангалов категорически не рекомендуется.

Металлические листы. По мнению большинства строителей, максимально отвечают требованиям владельцев. Металлические покрытия долговечны, безопасны в пользовании, относительно дешевы и просты в изготовлении.
Для навеса отлично подходит профнастил или обычная оцинковка
Асбестоцементный шифер. В настоящее время применяется редко, но по эксплуатационным характеристикам превосходит много дорогих современных материалов.
Шифер обладает высокими эксплуатационными характеристиками
Гибкая черепица. Применяется довольно часто, хотя имеет несколько важных недостатков. Первый – горючесть. Мягкие кровли изготавливаются на основе битума, а он легко воспламеняется и очень плохо тушится. Второй – через несколько лет на поверхности гибкой черепицы оседает пыль и начинают расти мхи. Избавиться от растительности очень сложно.
Гибкая черепица — популярный вид покрытия для навесов и беседок
Сотовый поликарбонат. Самый плохой вариант навесов. Такие конструкции отлично смотрятся сразу после изготовления, но через несколько лет после начала эксплуатации внешний вид резко ухудшается. Поверхности покрываются сажей, могут появляться сплошные отверстия от искр и т. д. Владельцам приходится мириться с плачевным видом навеса для мангала или полностью его переделывать.
Сотовый поликарбонат легко монтируется, но быстро теряет привлекательный вид

Для примера мы рассмотрим пошаговую инструкцию изготовления двух типов навесов: сложного деревянного и простого металлического.

Цены на сотовый поликарбонат

Сотовый поликарбонат

Для изготовления навеса потребуется брус сечением 150×150 мм для вертикальных опор, доски 50×100 мм для балок перекрытия и металлическая черепица для кровли. Навес будет стоять на вбетонированных в землю металлических швеллерах. Карту фундамента следует нарисовать заранее с учетом проекта навеса для мангала.

Начинать работы следует с составления подробного чертежа будущего навеса

Эти работы следует выполнить заранее, бетон должен минимум две недели застывать. Швеллера бетонируются в ямки глубиной примерно один метр, высота над землей также в пределах метра. После того как бетон застыл, можно приступать к дальнейшему строительству.

За две недели до возведения конструкции необходимо подготовить фундамент под стойки

Шаг 1. Отпилите по уровню металлические швеллера. Работайте болгаркой с диском по металлу, обязательно пользуйтесь средствами индивидуальной защиты органов зрения. Внутри швеллеров на расстоянии примерно 40 см от земли приварены металлические полочки, на них будут стоять вертикальные опоры. Для того чтобы они не соскальзывали, боковую поверхность необходимо прикрепить к полке швеллера длинным болтом.

Внутри швеллера приварена металлическая перемычка, на которую будет опираться брус

Шаг 2. Закрепите на швеллерах вертикальные опоры из бруса. Для улучшения внешнего вида их поверхности необходимо предварительно остругать, делать это лучше ручным или электрическим рубанком. Во время фиксации проверяйте положение элементов, все они должны быть строго вертикальными.

Приступают к установке опорных столбов навеса

Шаг 3. Перед монтажом верхней обвязки еще раз выставьте все столбы в вертикальном положении и закрепите их раскосами. Для этих целей можно использовать любые отрезки пиломатериалов. Во время крепления обращайте внимание, чтобы опоры соединялись в одну устойчивую конструкцию, не допускайте шатаний. Раскосы можно демонтировать только после того, как полностью будет сделана верхняя обвязка.

Столбы укрепляют временными раскосами

Шаг 4. Сделайте леса, с ними намного легче работать. Они делаются просто: прибейте к вертикальным опорам длинные горизонтальные доски, а на них положите щиты.

Для удобства монтажа верхней обвязки рекомендуется соорудить леса из досок

Шаг 5. Приступайте к верхней обвязке. Она изготавливается из бруса 100×150 мм. Делается конструкция в несколько этапов.

На вертикальных опорах подготовьте полки для обвязки, для этого следует спилить половину ширины бруса. Внимательно следите за их положением и размерами.
В верхней части опор делают вырезы под балки обвязки
Такие же запилы подготовьте и на брусьях обвязки.
Установите элементы на место и прочно зафиксируйте их длинными болтами. Головки можно прятать впотай, но имейте в виду, что при этом одновременно немного понизится прочность соединения несущего узла из-за уменьшения толщины пиломатериалов.
Фиксация обвязки и столбов осуществляется болтами

Навес будет с уклоном. Не забывайте об этом во время подрезания вертикальных опор. Для улучшения внешнего вида можно торцы обвязочного бруса делать фигурными. Времени это отнимает не очень много, а дизайн конструкции улучшает значительно.

Для улучшения внешнего вида навеса выступающие торцы обвязки можно сделать фигурными

Шаг 6. Установите брусья перекрытия. Вначале фиксируются два крайние, между ними натягивается веревка и по ней крепятся все оставшиеся. Если обвязка сделана правильно, то элементы сразу будут занимать нужное положение. Если при строительстве были допущены незначительные ошибки, то балки перекрытия придется подгонять.

Монтируют брусья перекрытия

Практический совет. Никогда не подкладывайте под них деревянные клинья. Надо немного уменьшить высоту двух крайних и под них подгонять по очереди все оставшиеся балки. Это дольше, но намного надежнее.

Крепятся брусья перекрытия большими специальными болтами. Они вставляются в приготовленные отверстия, головка должна обязательно прятаться в углубление. В противном случае она будет мешать ставить обрешетку под кровельный материал. Диаметр верхнего отверстия равняется диаметру резьбы шурупа, а диаметр нижнего отверстия немного меньше. За счет этого обеспечивается прочное и надежное крепление балок перекрытия.

https://www.youtube.com/watch?v=wqRmvm70a3A

В местах крепления болтов в дереве вырезают углубления, чтобы шляпки впоследствии не мешали примыканию кровли к обрешетке

Шаг 7. Настелите доски потолка навеса. Если желаете сэкономить пиломатериалы, то делайте не потолок, а обыкновенную обрешетку.

Сверху набивают обрешетку из досок

Цены на различные виды бруса

Брус

Осталось накрыть навес, алгоритм производства работ зависит от выбранного кровельного материала. Если есть опасения что крыша может прогнуться под большим количеством снега, то установите по бокам две укосины.

Покрытие навеса профнастилом

Это пошаговая инструкция изготовления довольного дорогого станционного навеса над мангалом. Есть и более простые варианты конструкций.

Пошаговая инструкция по изготовлению металлического навеса

Навес покрыт асбестоцементным шифером, конструкция располагается на двух опорах. Опоры бетонируются в ямах глубиной 120 см, вертикальные элементы из трубы диаметром 80 мм.

Шаг 1. Выкопайте ямы для бетонирования двух труб. Расстояние между углублениями примерно 2 м, конкретные значения зависят от размеров мангала.

Начинают с установки несущих опор

Шаг 2. В верхних торцах труб пропилите ниши и просверлите отверстия. В нише будет лежать поперечина, а при помощи отверстий и болтов отдельные элементы собираются в одну конструкцию.

В верхней части стоек заранее делают вырезы под трубы, которые крепят после монтажа опор

Шаг 3. Установите в ниши трубы длиной примерно 1,5 м. При этом передний свес должен быть 100 см, а задний всего 50 см. Не забывайте делать с двух сторон одинаковый уклон около 25°.

Шаг 4. Для угловых распорок можно использовать равносторонний уголок 45×45 мм. Просверлите в нем отверстия и закрепите боковые упоры, эти элементы также можно фиксировать длинными болтами. Такой метод дает возможность получить сборно-разборный каркас.

Для распорок применяют металлический уголок, отрезки которого закрепляют болтами

Практический совет. Отверстия в трубах сверлить довольно сложно. Опытные строители советуют делать это в два этапа. Первый – высверливать отверстие диаметром до 5 мм, а на втором расширять его до нужных размеров. Обязательно следует пользоваться керном, без него сверло обязательно сломается.

Правила сверления металла

Шаг 5. В поперечных трубах просверлите отверстия для крепления уголков, в них будет вставляться брус перекрытия. Расстояние между уголками 20 мм, такой же толщины нужна доска. В боковых поверхностях уголков также надо иметь отверстия, с их помощью фиксируется балка.

В поперечных трубах высверливают отверстия под крепежи

Шаг 6. Поднимите наверх доски перекрытия, обязательно обработайте их огнезащитой. Во время разжигания костра в мангале пламя может подниматься высоко, что небезопасно с противопожарной точки зрения. Длина досок 240 см. Прикрепите пиломатериалы к уголкам болтами. Обращайте внимание, чтобы все элементы располагались в одной плоскости.

Доски перекрытия обязательно должны быть обработаны антипиреном

Шаг 7. Накройте навес шифером, пользуйтесь специальными гвоздями. Гвозди забивайте аккуратно, первый удар должен быть резким, так пробивается отверстие в шифере. Дальше гвоздь забивается обыкновенным способом.

В качестве кровли используется шифер

Практический совет. Для того чтобы исключить вероятность подрыва листов сильными порывами ветра, прибивайте их минимум через волну, на каждый лист должно быть три ряда крепления.

Схема укладки шифера

При желании можно все металлические поверхности покрасить устойчивыми красками. Перед этим их необходимо тщательно очистить от ржавчины, пыли и грязи.

Для защиты от коррозии все металлические элементы необходимо покрасить

Это один из наиболее дешевых вариантов навесов. Для его изготовления нет надобности пользоваться электрической сваркой – не каждый владелец дачи имеет сварочный аппарат, а обыкновенная дрель есть у всех.

Цены на различные виды шифера

Шифер

Монтаж навеса над мангалом не требует большого опыта и профессиональных навыков, и справиться с ним может практически каждый, кто умеет обращаться с инструментом. Еще проще самостоятельно изготовить козырек над крыльцом, ввиду его компактных размеров и простой конструкции. Как это сделать, можно узнать на нашем сайте.

Источник: https://krysha-expert.ru/naves-svoimi-rukami-nad-mangalom

Как самому соорудить навес для мангала

Конструктивные особенности навеса для мангала на даче
Материалы для устройства каркаса
Как сделать навес над мангалом своими руками

Навес не только защитит вас от лучей палящего солнца или капель дождя летом на даче, но и даст возможность насладиться шашлыками собственного приготовления в любую погоду. А если подвести к нему еще и электричество, то рядом с мангалом будет комфортно до позднего вечера.Навес для мангала внешне похож на беседку, внутри которой установлен мангал. Размер конструкции может иметь любой. Если сделать его габаритным, здесь же можно разместить стол, за которым могут собраться несколько человек, или оборудовать миниатюрную кухню. Навес над мангалом предохраняет его от осадков, да и дровяные поленья для него останутся сухими.

Конструктивные особенности навеса для мангала на даче ↑

Каркас конструкции служит опорой под все сооружение. Его выполняют из прочного металлического профиля, деревянных столбов или монолитного кирпича. Основание должно быть устойчиво как к резким колебаниям температуры, так и к воздействию влаги.Сама конструкция может быть как пристроенной, так и отдельно стоящей.

Стационарный навес для мангала обычно пристраивают к дому либо размещают поблизости от него.

На заметку

Если вы собираетесь «прикрепить» навес для мангала своими руками к дому, то при его устройстве обратите внимание на тип крепления кровли и степень прочности фасадной стены.

Временный же, разбирают по окончании дачного сезона и убирают на зиму.

Мангал с навесом (фото ниже) может прекрасно вписаться в произвольный ландшафт. При выборе места под него на даче не следует забывать о преобладающем направлении ветра, чтобы обезопасить себя и соседей от едкого дыма, да и зачем раздражать их ароматными запахами готовящегося шашлыка.

Какой бы ни была конструкция, она должна удовлетворять определенным требованиям:

исходя из основных правил пожаробезопасности, высота постройки должна быть равна, по крайней мере, 2 м;
по той же причине ее нельзя располагать поблизости от легковоспламеняющихся предметов или построек;
фундамент выполняют с учетом веса всей конструкции.

Каркас бывает:

деревянным, в основном оцилиндрованное фрезерованное бревно либо брус. Иногда для каркаса используют и ствол дерева, прошедший небольшую обработку. Реализовать такой навес для шашлыка своими руками достаточно просто, тем более что для этого не нужно какого-либо специального оборудования. Подобная конструкция прекрасно вписывается практически в любой окружающий дизайн.

Основной недостаток навеса для барбекю из дерева в низкой пожаробезопасности. К тому же древесина часто поражается грибком и подвержена гниению. Долговечность материала можно повысить, если обработать его различными защитными составами: грунтовкой, антисептиками и антипиренами и в конце покрасить.

на фото: барбекю под навесом

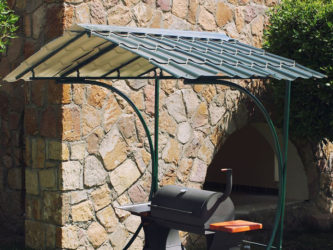

Металлический с различными вариантами исполнения, к примеру, кованые мангалы с навесом, как на фото, с обыкновенными сварными стойками либо иметь сборную конструкцию. Металлический каркас лишен основных недостатков деревянного, то есть отличается пожаробезопасностью и долговечностью. Тем не менее и он нуждается в защите: на металл необходимо наносить антикоррозийные составы. В противном случае со временем металл покроется неприятным желтым налетом.

Сделать подобный навес для мангала своими руками (смотрите фото) сложнее. Для этого необходимо, во-первых, иметь навыки работы со сварочным аппаратом, а, во-вторых, и сам аппарат.

каменный из бетона, кирпича либо природного камня. Подобную конструкцию можно считать капитальной. Для ее строительства также необходимы определенные строительные навыки, но этот вариант – наиболее безопасный, к тому же не требует в дальнейшем ухода.

Для барбекю ↑

Как видно на фото крыша такой конструкции может быть:

одно- либо двухскатной;
вальмовый;
шатровой;
арочной.

Уклон крыши не может быть меньше 10°, чтобы предотвратить затекание воды и исключить ее застой на поверхности кровельного покрытия.

Навес для мангала своими руками из металла чаще всего покрывают профилированными листами либо металлочерепицей.

Профлисты – доступный по стоимости материал. Они отличаются прочностью, огнестойкостью и довольно разнообразной цветовой гаммы, что позволяет экспериментировать. Ребра профилированных листов располагают по направлению от верхней в сторону нижней точки крыши, но никак не в поперечном.
Металлочерепица, несомненно, обходится дороже. Однако если крыша основной постройки дачного участка покрыта именно этим материалом, то экономить на кровле, пожалуй, не стоит. Ведь всегда существует вероятность, что барбекю с навесом (фото ниже) будет выбиваться из общей картины.

Для деревянной, как и каменной конструкции можно устроить навес над мангалом из поликарбоната. Лучше выбрать сотовый поликарбонат профильного типа с толщиной, равной, по крайней мере, 6 мм. Из-за легкости материала кровля не создает дополнительной нагрузки на несущую систему каркаса.ВажноРасстояние от кровли до мангала в данном случае должно превысить 250 см, чтобы предотвратить оплавление пластика под воздействием высоких температур.Поликарбонат с легкостью гнется, поэтому позволяет создать не только отдельно крышу для мангала своими руками, как на фото, но и возвести кровлю сложной конфигурации. Например, выполнить бросающуюся в глаза арку либо несколько изгибов одновременно.

Металлический ↑

Под металлический каркас устраивают столбчатый вариант фундамента. Для него копают либо бурят углубления диаметром в 0,3 см и глубиной в 0,5 м, куда точно по центру вставляют металлические профили (⌀ 80 мм) длиной 3 м и заливают бетоном. Он должен быть достаточно жидким, чтобы бетон полностью заполнил все углубления.
Работы продолжают лишь после того, как бетонная подушка полностью застынет. На это уйдет пару дней.
После выравнивания верхушек металлических столбиков по отвесу к ним по периметру приваривают металлические профили и уголки. Лишние части опор срезают. Если же высота опоры недостаточная, к ней смело приваривают дополнительный фрагмент, поскольку в любом случае его скроет конструкция.
К обвязке крепят металлические стропила.
На них можно набить деревянную обрешетку. В этом случае крепить кровлю из металла, поликарбоната или простой тентовой ткани будет проще.

Навес для мангала своими руками — более 20 фото

Редко какой отдых за городом обходится без шашлыков. Некстати начавшийся дождь может сорвать долгожданное мероприятие. Соорудив навес для мангала, можно избежать такой ситуации и даже в ненастную погоду прекрасно провести время. Обладатели дач, кроме легких конструкций, обустраивают капитальные навесы с расположенными под ними не только мангалом или барбекю, но и зонами отдыха. В них приятно провести время в кругу семьи и друзей. Широкий выбор строительных материалов позволяет воплотить в жизнь свои задумки в плане сооружения места отдыха.

Строим навес из дерева

Для оборудования стационарного места отдыха, в большинстве случаев, используют дерево. Этот экологически чистый материал не только хорошо обрабатывается и легко монтируется, но и прекрасно вписывается в дизайн участка, особенно если конструкция располагается среди деревьев. Его небольшая масса позволяет изготовить навес над мангалом своими руками без посторонней помощи.

Для создания опор применяется сосновый брус сечением 150х150 мм. Желательно использовать древесину, не имеющую темных разводов, Их наличие говорит о том, что из сосны извлекалась живица. Такая древесина гигроскопична и поэтому быстро поддается гниению. Для установки опор проводится разметка контура навеса на площадке. По углам и боковым линиям копают ямы со стороной, равной 35-40 см, глубиной 50-60 см и заливают их бетоном. В нем устанавливают анкер с креплением для опоры. Расстояние между рядом стоящими столбами не должно превышать 2,5-3,0 м. При большем — установленные на них балки от нагрузки будут прогибаться.

Другой вариант крепления опор предполагает установку в бетон швеллера или уголка с шириной полки не менее 50 мм. Столбы крепятся к ним или закладным с помощью болтов.Нажмите на чертеж, чтобы увеличить схему Для того чтобы уменьшить нагрузку на узел крепления, внутри швеллера приваривается полка, на которую опирается основание столба. Опоры выставляют вертикально по уровню и связывают между собой планками.

В верхней части столбов делают L-образные вырезы, нижние полки которых будут основанием горизонтальному брусу. На нем, в месте крепления, оборудуют сквозной паз. Размеры их должны быть такими, чтобы при соединении плоскости брусьев заходили заподлицо. Крепление этих элементов выполняют болтами. Выступающие концы украшают фигурными вырезами. Горизонтальные несущие элементы будут являться опорами для стропил.

Брусья поддерживаются раскосами, которые опираются на опоры. Подробнее можете посмотреть на видео:

Установка кровли

Как правило, деревянный навес оборудуют скатной крышей. Если будет использоваться переносной мангал, то возводят симметричную двускатную крышу. При постройке под навесом основательной кирпичной печи-мангала, обустраивают обычно односкатную либо двускатную асимметричную кровлю. Стропила можно собирать на земле, потом готовую конструкцию поднимать и крепить наверху. Но для такой работы нужен минимум 1 подсобник. Если же они собираются на крыше, то все действия можно выполнить и одному.

На стропильных ногах делают пазы, которыми они будут опираться на подпорные брусья. В верхней части элементы крепятся коньковой доской. Шаг их установки должен быть не более 1 м. После этого настилается обрешетка. Изготавливается она из обрезной строганной сосновой доски толщиной 25 мм. Обрешетка выполняется без зазора между деталями, так как она одновременно является потолком навеса.Нажимаем для увеличения фото

По окончании установки подготовленную поверхность накрывают пленочным гидроизоляционным материалом. По нему проводится монтаж кровли. Как правило, используют профнастил или металлочерепицу. Это долговечное, легкое и прочное покрытие можно установить без помощи, одному человеку. Богатый ассортимент цветов позволит выбрать самый подходящий вариант. Деревянный навес не накрывают поликарбонатом: это связано с трудностями, возникающими при креплении его к обрешетке.

Площадка под навесом выкладывается тротуарной плиткой. Деревянные элементы пропитываются олифой и вскрываются лаком. После такой обработки хорошо видна структура дерева. А также можно их просто покрасить масляной краской. Под навесом устанавливается стол и скамейки. В южных регионах страны для защиты от палящего солнца проемы между опорами закрывают легкой тканью. Под такими навесами использование открытого мангала без обустроенной вытяжки нежелательно. Поэтому некоторые хозяева устанавливают вытяжку с дымовой трубой и регулируемой высотой дымосборного колпака.

Для украшения конструкции используются кованые светильники, подставки для цветов и другие элементы. Применение различных поделок и украшений, изготовленных своими руками, придаст индивидуальность даже серийному сооружению. Создав навес своими руками, можно выложить фото на своей страничке в соцсетях и поделиться радостью с друзьями и знакомыми.

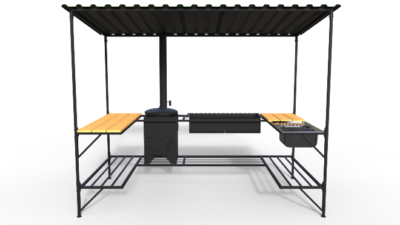

Фото и видео металлических мангалов с навесом

Мы уже писали о том, как самому сделать мангал из металла, поэтому здесь подробно на этом останавливаться не будем, только лишь дадим небольшую инструкцию, чтобы уберечь вас от явных ошибок:

Привариваем опоры, думаю понятно, что общая высота должна быть больше человека, чтобы головой не удариться об железо. Например, если высота жаровни 110 сантиметров и к ней мы привариваем опоры, то берем ещё где-то 120-130 сантиметров сами опоры. Ну или сразу берём 210-230 см., если будут также выступать, как ножки. В их качестве вы можете использовать арматуру, трубу или уголки.
К верхней части опор привариваем арки или просто делаем уклон в заднюю сторону конструкции.
Привариваем лист металла к основам. Важно сделать его немного больше, чтобы под него помещалась не только конструкция, но и хотя один мангальщик.

Вот вам ещё видео в самом конце там есть размеры всего материала:

И пара фото, с разными дизайнами для широты фантазии.

Любое фото, которое ниже, увеличивается при нажатии:

Так что если не хотите зависеть от погоды или испорченного праздника, через затяжной дождик, то лучше один раз потратить немного больше сил, времени и денег и сделать хороший навес, который потом выручит вам ещё не раз.

Источник: https://mangalka.com/mangal/naves-dlya-mangala.html

Навес для мангала: выбор материала для каркаса и покрытия, рекомендации по изготовлению навеса своими руками

Навес для мангала – это легкая конструкция, формирующая кровлю над очагом. Приспособление позволяет с удобством готовить практически в любую погоду: на запекающиеся над огнем шашлыки не попадет лишняя влага. Повару гораздо приятнее работать у барбекю, если легкая крыша притеняет его от солнца или защищает от дождя. Крупногабаритные навесы способны заменить беседку, которой часто бывает дополнена зона отдыха.

Изготовить простую крышу несложно. Конструкция состоит из 2-4 опорных столбиков и укрепленным на них навесом. Стропильную систему чаще всего делают односкатной, хотя можно встретить и образцы со сложными кровлями арочного или 2-скатного типа.

Навес для мангала своими руками строится в несколько этапов:

установка опор и возведение фундамента под них;
изготовление обвязки;
сборка стропильной системы;
крепление кровельного материала;
финишная отделка.

Самостоятельно сделать для дачи мангал с навесом можно из разных материалов.

Материал для каркаса

Для небольшого домика над очагом лучше выбрать негорючие материалы: металл, камень или кирпич. Даже при хорошей конструкции жаровни всегда образуются искры и сильный жар, которые могут послужить причиной пожара.

Если постройка будет закрывать часть зоны отдыха, опорные элементы можно изготовить из дерева, пропитанного огнезащитным составом. Расстояние от мангала до деревянных частей не должно быть меньше 1,5 м, поэтому минимальный размер деревянной конструкции составляет примерно 3х4 м. Негорючие детали могут располагаться на любом удобном расстоянии от жаровни.

Деревянный брус

Удобный в обработке материал, который позволяет обойтись минимальным набором несложных инструментов. Для опорных столбиков берут брусок не мене 10 см в сечении. Заменить брус можно простым или оцилиндрованным бревном.

Толщину стропил рассчитывают в зависимости от площади и типа кровли. Для 2 небольших и крутых скатов подойдет более тонкий материал, а для почти плоской 1-скатной кровли над такой же зоной потребуется толстый брус или доски толщиной не менее 3 см, установленные на ребро.

Профиль для каркаса крыши над мангалом выбирают в зависимости от предполагаемой нагрузки. Как и деревянный брус, стальные детали опоры всей конструкции должны быть самыми толстыми. Чаще всего для большой беседки применяют трубу сечением 10 см с толщиной стенок не менее 5 мм.

Для стропил и деталей обвязки можно взять профтрубу или уголок меньшего размера. Чаще всего в небольших конструкциях используют метизы сечением 4-5 см. При больших размерах беседки или увеличенной снеговой нагрузке желательно использовать более толстый материал.

Работа с металлом требует навыков резки и сварки деталей. При наличии умений работать с оборудованием для холодной ковки навес можно украсить металлическим ажуром.

Камень или кирпич

Чаще всего каменные конструкции возводят с использованием металлического каркаса внутри. Так столбики будут более прочными и смогут вынести вес крыши и снега на ней в зимний период. Из камня удобно выкладывать и защитные стены, если беседка стоит на открытом месте. С кирпичной и каменной кладкой иногда сочетают деревянные строения, выкладывая стену, возле которой можно поставить очаг.

Стропильная система на постройках из камня изготавливается из древесины или металла.

Из чего делать крышу?

Современные кровельные материалы позволяют легко изготовить красивую крышу для беседки или навеса любого размера. Стандартная величина металлических или пластиковых листов составляет 2х6 м, что дает возможность настелить крышу всего из 1-2 листов. При выборе материала для кровли часто используют листы того же цвета и фактуры, что и на доме.

Дерево

Деревянные части используются в качестве каркаса под кровлю любого типа. Но и само перекрытие можно изготовить из досок, располагая их в 2 ряда и перекрывая верхним слоем зазоры в нижнем. Установить доски можно и по горизонтали, с нахлестом на каждую нижележащую. Но из-за подверженности гниению древесину на кровлю кладут редко.

Поликарбонат

Пластиковый материал позволяет сделать необычную крышу. Самодельный навес для мангала из поликарбоната получится прозрачным и создаст впечатление легкости и воздушности конструкции. Материал пластичен, ему можно придать форму арки и полуарки. На большой площади при высокой снеговой нагрузке он может лопнуть, поэтому требует установки обрешетки с шагом не более 50 см. Для кровли можно использовать и сотовый, и монолитный поликарбонат, но последний обладает большей прочностью.

Пластиковые листы выпускаются в большой цветовой гамме. Можно выбрать как полностью бесцветные листы, так и окрашенные, матовые и прозрачные.

Профлист

Металлический профлист для крыши выпускают в разных модификациях:

оцинкованный;
покрытый полимерными красителями разных оттенков;
волнистый;
ровный и пр.

Любая разновидность подойдет для крыши над мангалом. Листы можно использовать для формирования арочных крыш.

Материал достаточно прочный и хорошо переносит снеговые нагрузки. Чтобы кровля не деформировалась, устанавливают частую обрешетку.

Другие материалы

Кровля над мангалом может быть изготовлена и из других современных материалов:

металлочерепицы;
ондулина;
мягкой кровли с разным рисунком;
шифера;
простой жести или тонких металлических листов.

Основное требование к кровельным изделиям – негорючесть.

Прежде чем сделать навес над мангалом своими руками, нужно определить размеры постройки и начертить схематический план. На нем следует указать все параметры навеса, определить угол наклона скатов или диаметр изгиба арки. Подробный чертеж помогает правильно рассчитать количество материалов и вычислить размеры каждой детали.

При составлении чертежа нужно учесть, что опорные столбы должны быть врыты в грунт не менее чем на 50 см. При выборе односкатной крыши 1 пара опор должна быть выше другой. От разницы высот зависит и угол уклона ската. При изготовлении навеса, пристроенного к дому, роль более высоких опор играет горизонтальный опорный брус, укрепленный на стене здания.

Необходимые инструменты

Подготовка к строительству включает и подбор нужных во время работы инструментов. При установке большого стационарного навеса для проведения земельных и бетонных работ нужны:

рулетка;
шнур и вешки;
лопата;
емкость для замешивания бетонного раствора;
строительный уровень.

После установки опор и заливки фундамента под них начинается строительство надземной части. Для этой цели используют разные инструменты в зависимости от используемого материала. При строительстве деревянного сооружения нужны:

дисковая пила или ручная ножовка;
молоток и гвозди;
измерительные инструменты.

Для изготовления металлического навеса потребуется:

болгарка;
сварочный аппарат;
рулетка, уровень, угольник.

При монтаже кровли может потребоваться шуруповерт или молоток в зависимости от типа используемого крепежа.

Заливка фундамента под опоры

При строительстве стационарного навеса для оформления зоны отдыха на даче первый этап – установка опор – выполняется по общим правилам независимо от используемого материала. При помощи рулетки и шнура с колышками на участке размечают места установки опор согласно плану. Под каждый столбик нужно выкопать яму диаметром 0,5 м и глубиной не менее 0,5 м. На песчаных или сильно промерзающих местах глубина может доходить и до 80-100 см.

На дно насыпают песок и трамбуют его толщина подушки составляет 15-20 см.На нее устанавливают столб и выравнивают вертикаль по строительному уровню с отвесом. Столб нужно укрепить распорками из камня, кирпича или отрезков бруска.

Приготовить бетонный раствор из 1 части цемента, 3 частей песка и 4 частей щебня. Заполнить яму вокруг опоры подготовленной массой до уровня грунта. В процессе заливки раствор рекомендуется трамбовать для придания ему монолитности. Проверить вертикальность столба еще раз и устранить перекос, пока не застыл бетон.

Подготовленные опоры должны выстояться в течение 7-10 суток для набора крепости бетонным монолитом. Только после этого продолжают работы по возведению надземной части.

Как сделать кирпичные и каменные столбы?

Для кладки нужно приготовить раствор из 1 части цемента и 3 частей мелкого сеяного песка. Простейшая кирпичная кладка – в 1,5 кирпича:

положить 1 блок рядом с установленной стальной трубой опоры;
перпендикулярно ему выложить второй, выравнивая край торца с длинной внешней стороной предыдущего;
таким же способом положить 3 и 4 элементы, замыкая квадрат вокруг трубы;
следующий ряд кладут с перевязкой швов: там, где соединяются соседние камни, должно находиться тело следующего, а соединение сместится на 12,5 см (на полкирпича);
продолжая, снова замыкают квадрат вокруг стойки;
следующие ряды выполнять по этому же принципу, чередуя расположение мест соединений соседних деталей кладки.

Природный камень выкладывать сложнее, т. к. он не имеет четких геометрических форм. Для удобства работы куски можно обкалывать, делая их примерно равными по длине и ширине, или использовать добавочные куски, если пласт недостаточно длинный. При кладе из кусков природного камня следует стараться соблюдать принцип перевязки швов, располагая над местом соединения кусков цельную деталь.

Пока цементный состав не застыл, выступающий раствор формируют в аккуратный валик специальным инструментом для расшивки или вдавливают между элементами кладки палочкой. Чтобы получить бесшовную (чеченскую) кладку, между кирпичами соседних ярусов кладут тонкий пруток на расстоянии 1,5 см от края. Раствор не будет выдавливаться на внешнюю сторону, и шов останется чистым. Прутки вынимают сразу после укладки очередного ряда.

Инструкция по изготовлению деревянного каркаса

Столбики опор требуется соединить обвязкой из бруса или бревен, приколачивая их по верхним торцам. Чаще всего при этом соединяют сначала те стороны, на которые не будут опираться стропила, а затем ставят поперечные им. При таком расположении кровля равномерно опирается на все установленные столбики. Для соединения в углах можно использовать способ вполдерева, удаляя часть древесины на самом торце или делая декоративный выпуск балок за пределы крыши. Иногда при использовании бруска способ не применяют, устанавливая 2 противоположных друг другу несущих балки поверх 2 других.

Для обвязки можно использовать и прочные доски (не менее 3 см толщиной). Их приколачивают с внешней стороны опорных столбиков по периметру. Если нагрузка на кровлю будет велика (большая площадь, 1 скат), то несущую пару сторон обвязки делают двойной, укрепляя такие же доски с внутренней стороны столбиков.

Общие принципы сборки металлического каркаса для стационарной беседки и маленького навеса над самой жаровней примерно одинаковы. Во втором случае столбики опор никуда не вкапывают, а приваривают к ножкам или корпусу мангала. Дальнейшие действия заключаются в следующем:

Нарезать профтрубу или уголок для изготовления обвязки по размеру площади, которую желательно закрыть (чаще всего делают выпуски концов на 50-60 см по периметру вокруг жаровни).
Приварить сначала боковые стороны, которые не несут стропил. Поперек них, на концах сделанных выпусков уложить несущие балки и приварить к нижним.

Как сделать арочную крышу?

Если нужно изготовить арочную или полуарочную кровлю, перед изготовлением каркаса на уровне грунта (на 10-15 см выше почвы) устанавливают 2 детали нижней обвязки. Их длина равна диаметру дуги арки или радиусу полуарочной части дуги. При изготовлении маленького навеса центр дуги должен быть смещен на передние ножки жаровни. Так она окажется сдвинута от самой высокой части, где удобнее стоять человеку.

Боковые части каркаса кровли изгибают с нужным диаметром и приваривают к концам нижней обвязки и к каждой вертикальной опоре. Поперечные несущие балки устанавливают над вертикалями с шагом 0,5 м по всей полуокружности для арочной кровли. Если делают полуарку, 1 несущую балку ставят на верхнем краю, 1-2 – над вертикальными опорами и до нижней обвязки через 0,5 м.

Монтаж покрытия

Сложность изготовления кровли зависит от того, какую крышу будет иметь навес над мангалом:

Для односкатной вдоль уклона кладут стропила из бруса, бревна, толстых досок (3-5 см) или металлических деталей (труба 5-10 см). Расстояние между ними – 1 м. Поперек набивают обрешетку из досок 2-2,5 см под металлопрофиль и другую непрозрачную кровлю. Для поликарбоната делают аккуратную обрешетку из бруска или профтрубы, располагая детали на расстоянии 0,5 м.
Двухскатную начинают монтировать с изготовления ферм из 2 соединенных в верхней точке стропил. Для жесткости в верхней трети их соединяют поперечиной. Стропильные системы поднимают и крепят к верхней обвязке на гвозди или сварным швом в зависимости от материала. Расстояние между фермами – не более 1 м. Верхние углы соединить коньковым элементом, проходящим по всей длине конструкции. Между стропилами сделать дощатую обрешетку с шагом 30-50 см.

Концы стропил и обрешетки должны выходить за периметр обвязки на 20-30 см, образуя свесы кровли.

Листы кровельного материала настилают так, чтобы волна на профилированном материале располагалась вдоль уклона. Монтаж начинают с нижнего края ската. Каждый следующий ярус коротких листов должен перекрывать край нижнего на 7-10 см. Крепеж вбивают или вкручивают в вершину волны через 20 см. Соседние листы нужно укладывать с нахлестом в 1,5 волны или 10 см. Поликарбонат кладут без нахлеста.

Покраска конструкции

Покрытие лакокорасочными материалами не только декорирует постройку, но и служит для защиты от неблагоприятных условий внешней среды. Составы для окраски деревянных и стальных частей выбирают с маркировкой «для наружных работ». Перед окрашиванием можно дополнительно обработать сооружение антикоррозионными или антисептическими составами.

Окрашивание производят вручную, кистью покрывая все детали строения в 2 слоя. После нанесения первого дают составу высохнуть согласно инструкции к нему. Слой лака или краски желательно ежегодно обновлять, покрывая поврежденные участки. Полностью перекрасить навес можно 1 раз в 3-5 лет.

Источник: https://xn--80ac1bcbgb9aa.xn--p1ai/naves-dlya-mangala-svoimi-rukami/
