Как сделать навес из профиля своими руками?

Односкатные и арочные навесы из металлопрофиля, фото конструкций и чертежи

Металлические навесы – надежные, функциональные хозяйственные постройки, прочные, практичны, но визуально легкие, гармонично вписываются в ландшафт участка, не загромождают природный пейзаж. В статье разберем, в чем преимущества и недостатки конструкций из металла, из чего лучше строить, предложим примеры простых проектов, подскажем, как правильно рассчитать размеры постройки, а также ее отдельных элементов.

Приведем подробную, поэтапную инструкцию, как сделать односкатный навес из металлопрофиля своими руками, чертежи для примера выбрали со средними размерами, при необходимости их можно откорректировать под индивидуальные условия.

Общие характеристики металлических навесов

Навесы из металла, фото-схема стандартной конструкции приведена ниже, можно изготовить своими руками, даже если вы далеки от строительства. Конструктив постройки прост – это вертикальные опоры-столбы, на них крепится стропильная ферма, далее устраивается обрешетка, затем кровля.

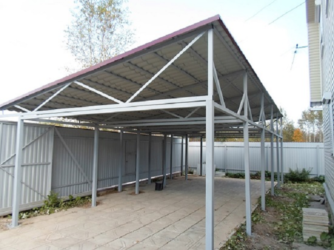

Навесы из металлопрофиля, на фото общий вид стандартной конструкции

Область применения

Металлические навесы широко популярны в частном индивидуальном, а также коммерческом строительстве. Это крытые стоянки для автомобилей, остановки – укрытие для людей, ждущих общественного транспорта, конструкции над входом в здание, по нормативному регламенту их наличие обязательно в домах выше 2 этажей, козырьки над калиткой, галереи, ведущие от ворот к дому, хозяйственные постройки — укрытия для дров, прочей утвари, беседки – от мини конструкций до комбинированных построек иногда двухэтажных.

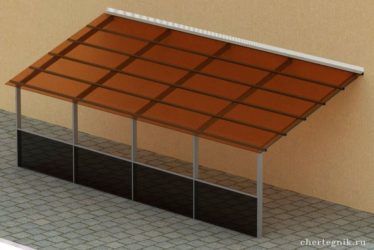

Проект отдельно стоящего металлического навеса из профиля

Конструктив

Навесы металлические можно разделить на три вида:

• Мини конструкции – козырьки, мобильные беседки, моноизделие – мангал с крышей.
• Самостоятельные отдельно стоящие металлические постройки.
• Комбинированные — пристройки к гаражу, дому, бане и т.д., чаще это веранда, терраса – место для отдыха, либо навес хозяйственного назначения.

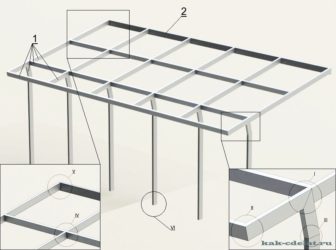

Чертеж консольно-балочного приставного металлического навеса к дому

Проект навеса из металлических конструкций делается исходя из функционала постройки, это могут быть:

• открытые строения, состоящие из опор и крыши;
• закрытые постройки, где бока зашиваются листовым материалом, панелями, деревом, решетками, стеклятся, закрываются плотными шторами, тентовыми, тканевыми со специальной влагостойкой пропиткой, брезентовыми, мягким остеклением.

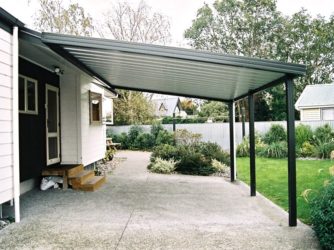

Навес из металлопрофиля и мягкой черепицы для дров

Совет: Для остекления металлического навеса рекомендуется использовать раздвижные алюминиевые системы, они не загораживают обзор, секции можно сдвинуть, чтобы максимально открыть постройку. Подобное остекление – надежная защита от осадков, пыли, порывов ветра, в небольшой мороз сохранит благоприятный микроклимат внутри, что сделает отдых комфортным в любое время года.

Большая металлическая конструкция, комбинированная с кирпичной кладкой

Открытые металлические навесы, благодаря небольшому весу конструкции, часто устраивают на крыше гаража, летней кухни, беседок. Такое решение — это прекрасная возможность организовать комфортную зону отдыха с шикарным обзором, если на участке нет места под самостоятельное строение.

Преимущества и недостатки металлических навесов

Изготовить навес своими руками из металла – это выгодное, практичное решение, при соблюдении технологии строительства, должном уходе — постройка прослужит верой и правдой несколько десятков лет.

Металлоконструкции не боятся температурных дельт, устойчивы к природным физико-химическим, биологическим, механическим нагрузкам. Но металл быстро нагревается и остывает, это следует учитывать при строительстве навесов для отдыха, над мангалом, поэтому лучше предусмотреть защитные элементы, например, в беседке сделать перила, а также сидушки из дерева.

Основной враг металлических навесов – ржавчина, которая способна нанести ощутимый вред, даже разрушить строение за небольшой срок. Избежать фатальных последствий поможет обработка и защита металлических элементов навеса.

Чертеж металлического козырька над крыльцом

Материалы

Металлические навесы разделяются по материалам изготовления:

Материал	Опоры,	Стропильная система	Вспомогательные элементы, обрешетка	Крепление
Толщина стенок и сечение профиля зависит от размера строения
Круглая труба	50-100 мм в диаметре	Ø25-30 мм, часто ферма делается из дерева	Ø18-25 мм	Сварка
Профильный прокат	Ребро профиля 50-150 мм	25*25, 40*30, 25*50, 40*40 мм со стенкой 2 мм для маленьких, средних построек, 3 мм для больших, или используется профиль 60*40*2 мм	40*20 мм	Сварка на металлическую косынку или болтовое соединение
Сборные конструкции из алюминиевого профиля	Готовые изделия, собираются как конструктор: на шайбы или концевым способом
Навесы из нержавейки	Изготовить своими руками качественное изделие под силу только профессионалам, требуется специальный вид сварки. Навесы из стали-нержавейки не требуют финишной обработки или дополнительной защиты.
Кованые изделия	Самый роскошный, изысканный вид навесов, которые станут украшением дома и участка. Здесь 2 варианта реализации идеи: заказать готовую постройку или сделать своими руками. Проще первое решение, но сравнивая стоимость, меньше финансовых затрат, если сварить каркас из металлопрофиля, украсить его коваными деталями, по цене дешевле обойдется серийная штамповка, которую можно купить на рынке.

Практичней, экономичней — построить навес из профильной трубы своими руками. Со временем его можно закрыть шторами, застеклить, обложить кирпичом, камнем, украсить ковкой, деревянной решеткой.

Чертеж стандартного консольного металлического козырька над входной дверью

Техническая сторона вопроса – проекты, схемы, чертежи, расчеты

Анализируя любой чертеж навеса из профильной трубы, конструкцию можно представить в двух частях: металлический каркас и крыша. Основание — вертикальные столбы из круглой трубы или квадратного профиля, по верхним оголовкам которого идет обвязка металлопрокатом либо нижний пояс фермы. Это придает металлической конструкции жесткость, помогает сохранить геометрию даже при значительных нагрузках.

Опоры

Столбы рекомендуется размещать на расстоянии 1,5-2 м друг от друга. Если строение будет примыкать к дому, гаражу, бане и т.д., то желательно возле основного строения так же разместить опорные колонны, которые будут держать навес. При отсутствии такой возможности, чтобы привязать навес к дому из металлопрофиля, своими руками следует на несущую стену прикрепить поперечную балку, которая послужит опорой для фермы. В работе используют длинные анкера. Решение поможет распределить нагрузки равномерно по всей несущей стене.

Фермы

На стропильную систему навеса ложится основная нагрузка от осадков, порывов ветра, поэтому важно сделать правильный расчет ферм, определиться с толщиной профиля для его изготовления. Навесы из металлопрофиля, фото-примеры ниже, устраивают под одно-, двускатной либо арочной крышей.

Какие можно изготовить навесы из профильной трубы своими руками, фото-примеры разных видов крыш

Фермы бывают:

• Треугольные, полигональные, параллельные, ломанные – определяется контуром пояса.
• Внутри пояса могут быть решетки – треугольные, ромбические, раскосые и полураскосые.
• По способу опирания – консольная, балочная, арочная, балочно-консольная.

Типовые фермы-арки для металлических навесов

Чтобы правильно сделать расчет фермы из профильной трубы для навеса, необходимо учесть снеговые, ветровые нагрузки, угол наклона крыши, размер конструкции. Избежать ошибок в достаточно сложных инженерных вычислениях помогут специалисты или следует использовать онлайн калькулятор.

Для изготовления маленьких или средних металлических навесов, в частном порядке лучше пользоваться готовыми чертежами и проектами, делать универсальные фермы, которые подходят для всех видов конструкций.

Стандартные фермы для навесов

Оптимальный уклон крыши 15-25о, подходит для всех видов кровельного материала: поликарбонат, профнастил, мягкая кровля, металлочерепица и пр.

Требования к материалам и креплению

Чтобы каркас для навеса из профильной трубы соответствовал стандартам качества необходимо выполнить ряд условий:

• Недопустимо использовать профиль с трещинами для изготовления узлов, несущих элементов навеса.
• Торец опорных ребер должен иметь шероховатость — Ra £12,5 мкм, что регламентировано ГОСТом 2789-73.
• Для ферм нижнего пояса используется сталь без внутренних расслоев, грубые шлаковые включения запрещены категорически.
• Согласно ГОСТу в разделе 14771-76 соединения следует выполнять механической сваркой, с использованием углекислой среды или смеси углерода с аргоном.
• Руководствуясь пунктами 2246-70 и 26271-84 ГОСТа для сварки необходима проволока ПП-АН-8.
• ГОСТ в части 7798-70 гласит: стропила крепятся к вертикальным опорам и подстропильным деталям болтами класса 5.8.

Схема с размерами, по которой можно построить стандартный навес для авто своими руками из металла

Как сделать навес из металла своими руками – поэтапная инструкция

Будем делать навес из металлопрофиля своими руками, чертежи взяли типовые, адаптировали их к размерам участка, габариты постройки 4*3 м, крыша из поликарбоната толщиной 8 мм.

Стандартная схема, по которой будем строить навес из металлопрофиля своими руками, фото типовой конструкции с арочной крышей

Фундамент

Площадку огораживаем колышками, натягиваем веревку, намечаем место установки столбов, проверяем геометрию, диагонали должны быть равны. Снимаем верхний мягкий слой грунта, выкапываем ямы под опоры, глубиной 700 мм.

Внимание: Если местность болотистая, неровный ландшафт или грунт на участке зыбучий, то лучше обустроить свайный фундамент.

Дно засыпаем щебнем и песчаником, слои по 100 мл, подушку трамбуем. Площадку можно выстелить тротуарной плиткой или залить бетоном.

Для бетонирования площадки делается из рифленых прутов армирующий каркас, ячейка 100*100, 200*200 мм, укладывается на подушку, чтобы арматура не касалась дна на 50 мм, следует подложить камушки или готовые подставки. По периметру устанавливается обрешетка, плита толщиной 100 мм заливается бетоном одномоментно, без перерывов.

Арматура должна быть со всех сторон погружена в раствор на 50 мм.

Как забетонировать металлический столб

На дно ям наливаем бетон, слой 100 мм, вставляем столбы из профильной трубы, проверяем вертикали, заливаем раствор до уровня земли. При необходимости ставим подборки до полного застывания бетона, чтобы сохранить геометрию каркаса для навеса.

Через неделю, когда раствор наберет прочность, подпиливаем столбы по размеру. Привариваем по верхним оголовкам обвязку, это скрепит постройку и придаст ей жесткости.

Как сварить ферму для навеса

Ферму лучше изготавливать на земле, затем поднять на каркас. Чтобы изогнуть профиль можно воспользоваться специальной машинкой или сделать своими руками жесткий шаблон, по которому будут гнуться детали фермы. В больших магазинах предоставляется услуга по сгибанию металлопрофиля по стандартным радиусам. Фермы следует устанавливать через каждый метр, в нашей постройки их 5. Нам потребуется 10 изогнутых деталей, а также профиль 30*30*2 мм для внутренних ребер жесткости.

Как крепить ферму к металлическому каркасу на болты

Запиливаем элементы фермы в размер, варим основные узлы стропильной системы. Когда все детали готовы, поднимаем их краном на каркас, затем крепим к обвязке на болты или сваркой на стальную косынку. Далее привариваем обрешетку из профиля 40*25*2 мм, расстояние 750 мм.

Обработка

После сборки каркас зачищаем жесткой щеткой, снимаем окалину, удаляем признаки коррозии, затем проходимся наждачной бумагой, чтобы окончательно избавиться от поражений, а также увеличить адгезию поверхностей. Перед покраской, для обезжиривания каркаса, его следует промыть ветошью, смоченной в растворителе, когда он полностью испарится, можно грунтовать.

Полезный совет: Под любой цвет краски подходит грунт светло-серого цвета, темные смеси актуальны под яркие цвета краски, для пастельных тонов лучше использовать белый грунт.

Грунтовка защитит навес от коррозии, значительно сократит расход краски.

Если красящий состав не обладает хорошей укрывистостью, то грунтовочный слой обеспечит надежную защитную прослойку и равномерный цвет. Под молотковые составы достаточного одного слоя, для покрытия обычными красками лучше нанести грунт 2 раза.

Красят навесы из металла кисточками, валиками, на выгоднее всего распыление из краскопульта, что значительно ускорит процесс, сократит расход краски в полтора-два раза, обеспечит ровное, целостное, надежное, эстетичное покрытие.

Стандартные цвета краски с молотковым эффектом

Как крепить поликарбонат к металлическому каркасу навеса

Для металлических навесов лучше использовать сотовый поликарбонат. Резать болгаркой с диском по металлу. Края обработать мелким абразивом, чтобы удалить заусеницы. Крепить поликарбонат можно на термошайбы или с помощью специального профиля.

В первом случае делаются отверстия на 2 мм больше, чем диаметр ножки крепления. На шайбу одевается резиновый уплотнитель, который препятствует попаданию пыли и влаги внутрь, деталь вставляется в отверстие до характерного щелчка. Точечное крепление позволяет материалу немного маневрировать, что предохраняет поликарбонат от деформации, появления трещин во время работы материала при остывании или нагреве.

Крепление на термошайбу

Профильное соединение более герметично, оно оправдано, когда надо стыковать панели. Края садятся на термошайбы. Какой вид профиля выбрать, зависит от вида кровли, поэтому подбирается индивидуально.

Подробная схема-инструкция, как правильно гнуть и крепить поликарбонат

Впоследствии бока навеса можно зашит глухими панелями, застеклить, навесить шторы либо высадить виноград, плетистые розы, вьющиеся растения, когда они разрастутся, получится красивая, живая галерея.

Обязательно посмотрите, как сделать навес своими руками из металла, видео подробно рассказывает, как стыковать основные узлы конструкции, варить ферму, усилить каркас. В ролике подробно рассказано с какими ошибками пришлось столкнуться на практике, а также как их устранить.

Источник: https://RoomGood.ru/odnoskatnye-i-arochnye-navesy-iz-metalloprofilya-foto-konstrukcij-i-chertezhi/

Конструкция навеса из профильной трубы своими руками — чертежи, инструкция с фото и видео

Конструкции навесов из профильных труб можно встретить во многих местах: во дворах загородных домов, на территории летних кафе, на автостоянках и других общественных местах. Главное их преимущество заключается в том, что сделать всё это можно своими руками. Для этого не нужно обладать специальными навыками и знаниями, достаточно следовать подробным инструкциям.

Сфера применения и устройство навеса из профильной трубы

Металлический профиль сегодня стал одним из самых популярных и востребованных материалов для изготовления навесов различных видов и типов с поликарбонатным покрытием, так как главным его преимуществом является длительный срок службы. Если за такой постройкой ухаживать должным образом, то она сможет простоять не один десяток лет. Такие навесы могут применяться в самых различных местах:

• на автостоянках;
• в загородных частных домах для создания больших крытых участков территории;
• в различных общественных местах.

Область применения навесов из металлического профиля достаточно обширна, так как они являются универсальными конструкциями, имеющими большое количество различных модификаций.

Наиболее популярным на сегодняшний день является арочный тип изделия. Сделать его намного сложнее, чем одно- или двускатный, но зато смотрится он очень эффектно. Такой навес строится отдельно от дома или примыкают его боковой частью.

Выбирая тип кровли, необходимо учитывать тот факт, чтобы снег не задерживался на ней, а свободно спадал на землю, не создавая большой нагрузки на крышу.

Кроме этого, существуют навесы купольной, дуговой, пирамидальной формы, а также односкатные и двухскатные.

Помимо поликарбоната, для устройства крыши можно использовать шифер или металлический профнастил. Поэтому, можно сказать, что сложность возведения навеса из профтрубы напрямую зависит от выбора конструкции каркаса и материалов, выбранных для устройства кровли.

Навес арочного типа из профильной трубы выглядит очень красиво

Подготовительные работы: разработка чертежа

Для начала необходимо точно определиться с местом размещения навеса, так как это очень важно для выбора материала будущей конструкции и покрытия кровли. Лучше всего размещать их на ровной местности или возвышенности, так как там легче будет сделать необходимый дренаж. Если вы решите построить конструкцию в низине, то собирающаяся вода «заставит» вас делать дополнительную ливневую канализацию, что повлечёт за собой непредвиденные расходы.

Выбор места для строительства навеса — очень важный этап работы

Также важно сделать предварительный чертёж навеса из металлического профиля. Кроме расположения стоек, необходимо учесть сечение профильных труб. Если длина конструкции не будет превышать 6 м, а ширина 4 м, то для устройства опор можно взять трубу с сечением 60х60 мм. Для возведения конструкции больших размеров берут трубу с сечением 80х80 мм.

Предварительный чертеж навеса из профильной трубы необходим для расчёта материала

Список необходимых инструментов

Для изготовления металлического навеса вам понадобится определённый набор инструментов:

• строительный уровень;
• штыковая лопата;
• аппарат для сварки;
• рулетка;
• правило (уровень);
• дрель;
• болгарка;
• перфоратор;
• болты и шайбы;
• профильные металлические трубы;
• шурупы для кровли со специальными прокладками;
• строительный уголок;
• поликарбонат, профнастил или шифер;
• цемент, песок, средний гравий;
• фланец.

Расчёт необходимого количества профильных труб

Для возведения небольшого односкатного навеса необходимо произвести точные расчёты и составить предварительный чертёж:

1. Навес длиной в 6 м должен иметь 8 опорных металлических стоек. Для этого можно использовать металлический профиль с сечением 80х80 мм. Толщина стенок трубы должна быть более 3 мм для большей устойчивости конструкции.

   Опоры для навеса из профильной трубы должны быть крепкими

2. Одна сторона конструкции должны быть выше второй в зависимости от выбранного кровельного материала. Так, например, для поликарбоната будет достаточно угла наклона от 20 до 25 градусов.
3. Для каждой пары стоек должны быть предусмотрены конструкции усиления, называемые фермами. Они изготавливаются из равнополочных уголков или профиля с сечением 60х60 мм.

   Основной метод соединения металлических деталей — сварка

4. Обрешётку наваривают с шагом в 1 м из металлической профильной трубы сечением 40х40 мм. Такой навес может выдержать около 400 кг снега при условии, что конструкция будет установлена стационарно.
5. Для устройства стоек понадобится 8 профильных труб.
6. Для обрешётки кровли понадобится 12 профилей. В некоторых случаях владельцы домов экономят, устанавливают вместо 8 стоек всего 6. Также можно сократить количество труб для обрешётки, но специалисты не рекомендуют этого делать, поскольку это приведёт к потере жёсткости, а в будущем и к разрушению всего сооружения.

   Количество стоек должно быть таковым, чтобы в жёсткости конструкции не было сомнений

7. Основа односкатного навеса представляет собой треугольник из профильных труб, который имеет один угол в 90 градусов. Его больший катет должен равняться расстоянию, которое соответствует длине от торцевого края стойки до стены здания или до внешней стороны противоположной стойки, если навес построен вдалеке от других домов.

Односкатный навес представляет собой самую простую конструкцию

Последовательность выполнения работ зависит от типа.

Односкатный навес

Данная конструкция является наиболее простой. Для её изготовления нужно:

1. Установить опоры и залить скважины. Расстояние между стойками должно быть от 1 до 1,5 м. Если для кровли используется шифер, профнастил или натуральная черепица, то эта величина составляет 1,2 м.
2. Наметить расположение опорных столбов, натянуть строительную верёвку между ними по ровной линии. Для каждой стойки выкопать ямы глубиной не менее 60 см, и диаметром 20 см. Армировать трубы специальными планками (пятками), которые привариваются к низу каждой из труб. Они затем зальются полностью бетоном, и будут удерживать в вертикальном положении всю конструкцию.

   Односкатный навес из профильной трубы можно располагать в любом месте приусадебного участка

3. На дно каждой ямы уложить и утрамбовать небольшой слой песка. Затем установить опору строго вертикально по уровню, и залить бетоном (смешать песок, цемент и гравий в соотношении 3:1:3). После этого опору несколько раз немного приподнять и опустить, чтобы смесь полостью проникла во внутреннюю полость профиля.
4. Проверить строительным уровнем вертикальное положение всех опор, оставить их до полного высыхания бетона. Обычно это занимает 3–7 дней, в зависимости от погодных условий. Если вы строите навес на имеющемся бетонном покрытии, то металлические стойки можно просто прикрутить к основанию, предварительно наварив на низ труб специальные квадратные пластины.
5. Сформировать верхнюю часть односкатного навеса. Для этого надо сварить две трубы, которые расположены по катетам конструкции. Затем осуществить замер гипотенузы фермы, отрезать профиль нужной длины, приварить её на определённое место. Если используется труба с прямоугольным сечением, то необходимо смонтировать её таким образом, чтобы она своей большей стороной была повёрнута наверх, что облегчит крепление облицовки.

   Каркас верхней части навеса рекомендуется делать из профильной трубы с квадратным сечением

6. Армировать готовую навесную конструкцию. Для этого в металлическом треугольнике между наибольшим катетом и его гипотенузой приварить куски профильной трубы.
7. Рассчитать и установить все элементы каркаса. Для этого к меньшему катету каждого элемента треугольной формы приварить металлические планки. При этом сторона каркаса должна делить планки на две одинаковые части.
8. В этом элементе каркаса сделать четыре одинаковых отверстия для того, чтобы прикрепить навес к стене дома. Для этого понадобится ещё один человек, который будет помогать устанавливать основание, и намечать положение отверстий для анкерных болтов. Но так как односкатные конструкции с профнастилом или шифером очень тяжёлые, то этого крепежа может не хватить, поэтому придётся ставить дополнительные стойки, которые прикручиваются к стене. Односкатный навес, в котором кровля сделана из листов поликарбоната, намного легче и поэтому дополнительные крепления возле стены не понадобятся.

   Навес из поликарбоната из профильной трубы не требует дополнительных креплений

9. Крепление поликарбоната на крышу навеса производится без снятия защитной плёнки. С помощью дрели надо высверлить отверстия на листах. При этом от края придётся отступить 4 см. Используются специальные термошайбы с уплотнительными кольцами и заглушками. В процессе крепления поликарбоната к крыше навеса нужно наложить на высверленное отверстие термошайбу, затем закрутить её с помощью самореза, закрыть специальной шляпкой с заглушкой. Крепление должно входить строго перпендикулярно по отношению к поверхности листа покрытия кровли. Закручивать нужно туго, но при этом нельзя перетягивать, чтобы не испортить поверхность листа.

   Крепить листы поликарбоната к каркасу нужно специальными пластиковыми шайбами

10. Все листы поликарбоната на крыше навеса стыковать с помощью специального разъёмного профиля. Низ его прикрутить на обрешётку ещё до укладки кровли. Крышку пристегнуть с помощью зубчатого замка, в котором «лапки» находятся на двух частях профиля.

    Стыковать листы поликарбоната между собой необходимо с помощью специального профиля

11. Затем закрыть все боковые срезы поликарбонатных листов специальной перфорированной лентой и торцевым профилем. Таким образом вы сможете защитить воздушные каналы кровли от грязи и проникновения влаги.

    Торцы поликарбонатных листов обязательно нужно защитить

Арочная конструкция

Строительство арочного навеса производится практически таким же образом, как и односкатного, однако они отличаются большей эстетичностью и функциональностью.

Самостоятельно арочный навес построить достаточно тяжело, так как для этого необходимо иметь специальное ручное или электрическое оборудование для того, чтобы можно было легко согнуть металлический профиль. В домашних условиях выполнить такие действия практически невозможно.

Арочный навес из профильной трубы невозможно сделать без специального оборудования

Двускатные навесы

Двускатный навес монтируется аналогично односкатному, однако в конструкции присутствует два треугольника, которые расположены зеркально относительно друг друга. Кровля такого навеса образуется двумя наклонными плоскостями под определённым углом.

Из-за наличия конькового узла такая конструкция имеет более сложную систему строения, но зато он может перекрыть намного большую площадь участка.

Двускатный навес из профильной трубы может накрыть территорию большой площади

Многоскатные навесы

Такие конструкции используются для покрытия больших площадей, таких как автостоянки, выставочные павильоны и т. д. По своей сути они представляют собой серию последовательно расположенных двухскатных конструкций. Здесь, кроме конькового узла, который находится в верхних точках, надо будет создать систему водоотведения.

Многоскатный навес из профильной трубы может составлять оригинальную композицию

Как сварить профтрубу

В процессе проведения любых сварочных работ необходимо соблюдать технику безопасности. Также каждый сварной шов после завершения всех работ необходимо зачистить от шлака, чтобы стыков не было. Это можно сделать обычной болгаркой со специальной металлической насадкой «ёжиком».

Для соединения металлических конструкций из профиля толщиной стенок более 3 мм лучше всего воспользоваться газосваркой, так как электрический аналог может просто не «потянуть» такой объём работы.

Как согнуть металлическую трубу

Для этого используется специальный трубогиб. С его помощью можно легко сгибать различные виды металлического профиля. Но если под рукой нет подобного инструмента, то поможет справиться с задачей болгарка и сварка.

Очень важно при сгибании различных труб не допустить появления трещин и больших изломов, которые не должны быть в конструкции навеса. Также они не должны быть сплющенными. В процессе работы с ручным трубогибом необходимо прилагать немалые физические усилия, поэтому его нельзя использовать для сгибания профиля с сечением более 40 мм.

Ручной трубогиб поможет изготовить арочный навес

Внешняя отделка конструкции

После того как конструкция каркаса навеса сварена полностью и очищена от окалины, необходимо обезжирить все металлические элементы перед их покраской. Для этого можно использовать обычный растворитель, ацетон или бензин, которому нужно дать время высохнуть. После этого можно приступать к процессу грунтовки.

Грунтовка светло-серого цвета подойдёт для любого типа краски. Тёмная используется для ярких материалов. Белую же обычно применяют при окрашивании металлического профиля красками пастельных тонов.

Грунтовка сможет защитить металл от преждевременной коррозии, и, тем самым, существенно продлит срок его службы, а также уменьшит расход краски.

Фотогалерея: готовые конструкции из профильной трубы

Арочный навес в виде козырька идеально подойдёт для крыльца дома Двускатный навес отлично скроет ваш автомобиль Арочный навес для беседки можно изготовить из разноцветного поликарбоната Арочный навес может играть роль козырька дома Арочный навес идеально подойдёт для загородного дома Односкатный навес используется для обустройства парковых зон На приусадебных участках часто можно встретить именно односкатный навес

Построить металлический навес из профильной трубы самостоятельно можно достаточно быстро, без особых усилий, если вы имеете соответствующие материалы, чертежи и необходимые инструменты. Самой простой конструкцией, которую можно возвести на территории загородного дома, является односкатный навес. Главное при этом, соблюдать все правила монтажа, точно следовать разработанной схеме проекта.

Источник: https://maja-dacha.ru/kak-sdelat-naves-iz-profilnoy-trubyi-svoimi-rukami/

Как сделать навес из профильной трубы своими руками

Такое сооружение в домашнем подворье нужно для защиты игровой площадки, аллеи или автомобиля. Этот каркас выглядит по-современному, изящно, к тому же создает оригинальность участку.

В то же время навесы необходимо делать прочными и надежными, чтобы они могли противостоять ветру, осадкам и другим нагрузкам. А для этого нужно предварительно сделать точный расчет и составить чертеж навеса из профильной трубы.

Конструкция сооружения своими руками

При самостоятельном строительстве односкатного навеса, если он не имеет капитального фундамента и стен из воспламеняемых материалов можно вполне обойтись без согласования с архитектурным отделом и ВДПО. Основное, что необходимо подготовить:

1. Выбрать приемлемый проект.
2. Наметить каркас навеса из профильной трубы на определенной территории.
3. Сделать предварительный расчет на прочность конструкции под массой снегового покрытия максимальной толщины.
4. Подготовить бюджетную стоимость и пошаговое выполнение операций.

ВАЖНО! При работе с проектом нужно оценить наиболее подходящий вариант опор, которые бы выдержали нелегкую железную конструкцию навеса из профильной квадратной трубы.

Величина профиля труб напрямую зависит от размеров строения, и прежде всего от несущей балки опор. Чтобы не ошибиться в ассортименте комплектующих изделий, надо произвести полный расчет всех элементов и только потом планировать смету.

Конструкция и составление сметы

При составлении чертежа нужно иметь в виду оптимальный угол ската крыши, принятый нормативами. 25˚- 30˚ –лучший скос для северных регионов с большой толщиной выпавшего снега. Кровля изготавливается из профильного листового металла.

15˚- 20˚. Такой уклон у односкатного навеса надежнее устанавливать для областей с сильными постоянными ветрами. Наибольшее расстояние для пролета из труб – 20 метров. Крыша делается из профнастила, поликарбоната или металл черепицы.

До 15˚. С данным уклоном кровли устанавливаются небольшие навесы или козырьки. Покрытием может быть поликарбонат или волновой листовой материал.

Незатейливым вариантом, понятным при самостоятельном изготовлении, является односкатный навес из профильной трубы, показанным схематично ниже.

Каркас для односкатного навеса

Произведем расчет квадратных труб, который нужен для изготовления опор и ферм.  Достоинство такого каркаса – простота применения и маленькая масса конструкции для навеса из профильных труб. у устанавливается четыре фермы с наибольшей высотой три метра и собраны они из облегченных профильных труб размером 25 мм.

Площадь крыши навеса составляет 30,25 м2 (5,50×5,50 м). При вычислении комплектующих элементов выявилось, что масса всей конструкции из профильных труб не превысит 350 кг, что для шести опорных стоек из профиля с размером 50 мм составит около 20% наибольшей статистической нагрузки.

Учитывая, что снеговой покров дает усиление на опоры и фермы до 800 кг, запас прочности при этом составляет 1,4 единицы. Более вероятной проблемой при расчетах профиля является боковой ветер, который может опрокинуть постройку.

При условии жесткой фиксации опорных труб в бетонированном фундаменте, получается, что нагрузка от ветра со скоростью 15 м/сек на наклонную кровлю около 30 градусов составит 24 кг/м2. А это означает, что общее усиление на профильные трубы не превысит 150 кг. Такой показатель вполне приемлемый для данного строения.

Таблица для расчета каркаса под навес из профильных труб

Чертеж ферм и постройки в целом надо делать в заданном масштабе, чтобы было удобно высчитать необходимое количество деталей.

НА ЗАМЕТКУ! Покупать профильные элементы рекомендуется с запасом на 5-10%, так как возможен риск получения одной-двух бракованных труб на партию. А также при самостоятельном изготовлении навеса возможны ошибки и лишний расход материала.

Элементы постройки

Перед тем как возводить навес из профильной трубы своими руками, нужно знать из каких элементов он должен состоять.

В его конструкцию входят:

• Стойки из труб.
• Заливные тумбы под опоры.
• Арки.
• Фермы.
• Перемычки.
• Крыша.
• Второстепенные элементы в виде водостоков и ламп освещения.

В качестве опор обычно используются трубы с квадратным или реже – круглым профилем. С последним сечением изделия менее удобны для крепления.

Расчетные размеры профильных труб

Размеры комплектующих деталей конструкции для навеса из профильной трубы зависят от общей площади этого строения.

Согласно ГОСТ– 23119-78 для изготовления навеса из труб применяют следующие материалы:

1. Для сооружений размером до 5 метров потребуются изделия с сечением 40×20×2 мм.
2. Для строений с пролетом от 5 до 8 метров – профильная труба 40×40×2 мм.
3. Для навесов из профильных труб с прогоном свыше 8 метров конструкция делается из материала с размерами 40×40×3 мм или 60×30×2 мм.
4. Опоры готовятся из квадратного профиля с сечением 80×80×3 мм.

НА ЗАМЕТКУ! Чтобы не ошибиться в расчетах, нужно найти данные метеосводок за несколько лет в данной области, отражающие уровень атмосферных осадков и брать их за основу.

Процесс изготовления навеса из профильной трубы

После того как определились с материалом для каркаса, нужно установить, какой использовать настил для кровли. Обычно для таких целей в качестве кровельного материала применяется поликарбонат, металлочерепицу, или профнастил.

Инструмент

Из комплекта для строения своими руками нужно подготовить:

• Лопата.
• Сварочный аппарат.
• Нож, ножовка по металлу (болгарка).
• Измерительные принадлежности (метр, отвес, рулетка).
• Шуруповерт.
• Набор ключей.
• Молоток.

Подготовка площадки и установка стоек навеса из профильной трубы

В первую очередь, нужно обратить внимание, чтобы на отведенной территории не проходили трубы, служебные коммуникации и кабельные системы. Поскольку в момент поломки этих магистралей, навес придется демонтировать, убирать покрытие, а потом всю работу делать своими руками заново.

Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют. Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия.

Затем установить точки под опоры, для этого по чертежу делают разметку, вбивают колышки и перепроверяют размер по диагонали (он должен быть одинаковым).

Причем расстояние между стойками навеса желательно делать с наименьшим расходованием профильного материала. Учитывая, что такие заготовки выпускается производителями длиной 600 см, соответственно ширина прогона должна составлять два, три или шесть метров, то есть разрезание заготовки должно быть без остатка.

Выкапывают или бурят ямки глубиной не менее одного метра и в них поочередно устанавливают и заливают опоры. Стойки при установке навеса рекомендуется чуть приподнять и опустить, чтобы внутрь полости попал раствор, или сделать закладные площадки, показанные на рисунке ниже.

Выставлять их нужно строго по отвесу вертикально. Установив стойки, следует еще раз сверить между собой зрительно, чтобы они были на одной линии и, убедившись в правильной установке, оставить до полного застывания раствора (2-3 дня).

Пошаговая инструкция по изготовлению навеса своими руками

Подготовительные работы по сборке конструкции легче производить на земле, так как проще поднять краном собранный каркас, чем выставлять каждую перемычку при монтаже наверху.

Поэтапная сборка конструкции из проф трубы:

• Нарезать заготовки в размер соответственно чертежа.
• Соединить сваркой в каркас боковые фермы.
• Приварить фронтальные профили навеса.
• Затем монтируются раскосы.

СОВЕТ! После изготовления одной фермы, ее в дальнейшем рекомендуется использовать вместо шаблона для того, чтобы проф трубы ферм были одинаковы.

Все трубы конструкции обрабатываются препаратом против коррозии и красятся в выбранный цвет. Заключительным этапом при изготовлении каркаса своими руками будет поднятие всей конструкции краном и фиксация ее на опорных стойках посредством сварки.

В случае повреждения лакокрасочного покрытия деталей фермы, нужно аккуратно восстановить его. Если нет сварочного аппарата, сборку навеса из профильных труб делают болтовым соединением.

Все отверстия после сверления следует также обработать антикоррозийным лаком. Можно применить еще один метод крепления – это краб-системы, но его используют для небольших навесов, если сечение профиля не превышает 20 мм.

Основной минус у таких хомутов – они не дают возможности составлять фигурные решетки для ферм и кровельного покрытия: все детали должны сходиться под 90 градусов. Применяются такие крепления еще и для каркаса из пластиковых  труб.

Если нет крана, то можно изготовить конструкцию и наверху:

1. На опорах фиксировать горизонтальные направляющие для крепления будущей обрешетки.
2. Затем выставить параллельно проф трубы на расстоянии 350-450 мм.
3. Соединить перемычки с несущими балками навеса сваркой или саморезами.
4. Покрыть настилом из кровельного материала.

При монтаже крыши многое зависит от вида материала. Если в качестве настила используется профнастил, то его нужно укладывать в крайний желоб, соответственно, расход саморезов для крепления кровли будет меньше.

Если же покрытие из поликарбоната, который устанавливается внахлест и имеет меньшую жесткость – то и использование крепежных элементов больше.  Для крепления кровли у навеса из профильных труб применяются саморезы с пресс шайбами.

Все металлические изделия навеса после сварки шлифуются и обрабатываются антикоррозийным составом, а затем красятся.

Заключение

Навес из профильной трубы имеет немало функций, в том числе он может служить альтернативным вариантом гаража. Его установка доступна даже непрофессионалам в строительном деле.

К тому же такое сооружение не требует больших финансовых затрат. Собственникам дачных участков и частных домов такая конструкция из проф труб под крышей вполне может решить многие проблемы.

Навесы из профильной трубы фотогалерея

Источник: https://viascio.ru/uchastok/kak-sdelat-naves-iz-profilnoj-truby-svoimi-rukami

Навесы из металлопрофиля

Навес является практически неотъемлемой частью любого загородного дома, позволяя укрыть от дождя беседки, детские площадки и другие зоны. В последнее десятилетие стали очень популярны навесы из металлопрофиля, что объясняется дешевизной конструкции, а также приемлемой стоимостью. Каких видов бывают подобные навесы, а также их преимущества рассмотрим далее.

Пример навеса из металлопрофиля для парковки

функция, которую выполняет навес из металлопрофиля – это защитная. Его обустраивают в тех местах, где есть необходимость создания крыши, защищающей от атмосферных осадков.

Металлопрофиль получил такое широкое распространение по целому ряду причин:

1. Огнеустойчивость. По сравнению с пластиком и черепицей, металлопрофиль имеет высокий огнеупорный уровень, не вызывая воспламенений при воздействии открытых очагов возгорания.
2. Экологичность. Кровельный материал полностью соответствует все нормам и требованиям, не нарушая допустимых границ.
3. Доступность. Цена на материал позволяет использовать его абсолютно всем слоям населения, не опасаясь за семейный бюджет.
4. Высокое качество. Прочный, и в то же время лёгкий в монтаже металлопрофиль прослужит не менее 10 лет, не напоминая о необходимом ремонте.

   Схема устройства с размерами навеса из металлопрофиля

5. Устойчивость к перепадам температур. Благодаря тому, что металлопрофиль имеет довольно плотную структуру, он не подвержен промерзанию, а также не вызывает сколов и трещин при резких температурных перепадах.
6. Привлекательный внешний вид. Разнообразие цветовой гаммы и формы листа позволяет подобрать навес из металла в соответствии с индивидуальными пожеланиями клиента. За время эксплуатации металлопрофиль не выгорает, полностью сохраняя первоначальный цвет, а также не требует постоянной покраски.

Этот перечень может служить основанием для выбора металлопрофиля в качестве кровельного материала навеса, поскольку имеет отличные технологические характеристики, которые идеально сочетаются с доступностью.

Разновидности навесов из металлопрофиля

При строительстве навесов необходимо ориентироваться на их форму и пространственное положение.

Навес из профиля полукруглой формы

В соответствии с этими критериями выделяют следующие основные виды навесов: односкатный, двускатный, арочный.

Двускатный навес

В тех регионах, где сложно установить преобладающее направление ветров, чаще пользуется спросом двускатный навес из профиля. Он отличается от односкатного дополнительной плоскостью, эта конструкция выглядит как обычная крыша дома, но имеет несколько иное строение.

Такой навес имеет гораздо больше преимуществ, поскольку его площадь позволяет укрыть намного боль территории, нежели в первом случае. Чтобы достичь максимального эффекта, а также сделать конструкцию надёжной, необходимо воспользоваться более серьёзной системой креплений, которые предполагают дополнительные опоры профиля.

Арочные навесы

Для тех, кому навес – это не только средство укрытия и защиты, но ещё и элемент декора, идеально подойдёт арочный навес.

Вариант устройства арочного навеса из профиля

Он имеет привлекательный и более аккуратный внешний вид, который никак не отражается на его качественных характеристиках, придавая любому дому или местности индивидуальности.

Главным недостатком таких навесов станет их более высокая стоимость. Объясняется это тем, что навес из профиля дугообразной формы практически невозможно сделать своими руками. Для этого потребуются специальные инструменты, а также знания и навыки работы с металлом.

Как построить навес своими руками

Если есть необходимость в строительстве навеса, то своими руками проще всего, быстрее и дешевле, будет построить односкатный. Рассмотрим упрощённый вариант строительства небольшого односкатного навеса.

Замеры и подсчёт нужного материала

Нужно вооружиться рулеткой и произвести замеры длины, ширины и высоты будущего навеса. В соответствии с этими показателями производится расчёт количества строительного материала и комплектующих. Для опор и каркаса идеально подойдёт профильная труба, с сечение 60х40 мм. Этого будет вполне достаточно, чтобы выдержать небольшой навес.

Подробный чертеж с размерами односкатного навеса

Подготовка территории и установка опор

Грунт обязательно выравнивают и очищают от ненужных палок, веток и арматуры. По размеченным показателям для стоек (устанавливаются через 1 м) делают углубления, дно которого хорошо утрамбовывают, засыпая щебнем и песком, формируя, таким образом, дренажную систему. После этого опоры устанавливаются в углубления, выравниваются по уровню и бетонируются.

Высота стоек полностью регулируется самостоятельно, в зависимости от того, какой угол наклона необходим в итоге. Важно обернуть те части профильной трубы, которые будут непосредственно погружены в грунт, рубероидом, дабы предотвратить процессы окисления и ржавления всей конструкции.

Балки и прогоны

Когда опоры готовы, к ним приваривают продольные балки и прогоны, которые будут служить местом крепления металлопрофиля. При отсутствии сварочного аппарата можно воспользоваться шуруповёртом и саморезами по металлу, однако такую конструкцию полностью надёжной назвать сложно, хотя в домашних целях использовать вполне реально.

Настил профиля

Берут лист металлопрофиля и укладывают его на самый нижний уровень, закрепляя на балке саморезами, предназначенными для кровельных монтажей (имеет резиновую шайбу). Далее точно так же укладывают лист, контролируя, чтобы он ложился немного внахлёст предыдущего.

Советы и рекомендации по строительству навеса

Как и любая другая работа, возведение навеса имеет свои особенности, не соблюдая которые можно получить хлипкую конструкцию, и она не сможет полноценно выполнять свои функции.

1. На этапе планирования нужно максимально точно произвести замеры, а также определиться с уровнем промерзания грунта, от которого зависит глубина фундамента опор.
2. Идеальным вариантом для кровли навеса будет волнообразный профиль, который обеспечит беспрепятственное скатывание влаги с поверхности крыши.
3. Поскольку дело имеем с металлическими конструкциями, рекомендуется закреплять их при помощи сварочного аппарата, что в несколько раз увеличит качество навеса и его удерживающие способности.

   Пример крепления профнаслита к каркасу навеса сварочным аппаратом

4. Если выбор крепежа пал на саморезы, убедитесь, что они предназначены для кровли и имеют специальные резиновые шайбы.
5. Не нужно сильно закручивать саморезы, поскольку резина имеет свойство быстро деформироваться, что станет основной предпосылкой для течи.
6. Все монтажные работы обязательно начинаются с низших слоёв, постепенно переходя к верху.
7. Листы профиля режутся ножницами по металлу. Лучше избегать воздействия на него болгарки, так как она может повредить верхние защитные слои листа.
8. Металлические навесы перед покраской обязательно обрабатывают антикоррозийным составом, не забывая про опоры.
9. Навес из профильной трубы прослужит не менее 50 лет, при условии, что рекомендации выше будут полностью соблюдаться.

Как видим, построить навес не так уж и сложно. Главное – это желание, благодаря которому можно приобрести отличную защиту от осадков и излишнего солнца.

Источник: https://Proekt-sam.ru/besedka/kak-sdelat-naves-iz-metalloprofilya.html
