Как сделать шиберную заслонку своими руками?

В этой статье:

Как сделать шибер для дымохода своими руками: инструкция по изготовлению задвижки

Движение воздушных потоков в каналах дымоотведения подчинено законам физики, однако с помощью некоторых приспособлений можно регулировать силу тяги. Одним из таких устройств является шиберная заслонка – обязательный атрибут домашней или банной печи.

Выясним, какие виды задвижек бывают и можно ли соорудить шибер для дымохода своими руками, если нет под рукой фабричного аналога.

Что такое шиберная заслонка

Немецкое слово Schieber в русском языке не изменило ни произношения, ни смысла. Если говорить конкретно о печном отоплении, то шибером, а также шиберной заслонкой (задвижкой) называют устройство запорного типа, которое перекрывает дымоходный канал.

Чаще всего его устанавливают в верхней части основания дымоотводного канала, которое находится в помещении, чтобы при необходимости можно было вручную регулировать перемещение газов, а вместе с тем и качество тяги.

Заслонка на дымоходном канале обязательна при традиционном устройстве кирпичной печи. Задвигая ее частично или полностью, можно уменьшать тягу или перекрывать движение нагретых газов. Полностью заслонку задвигают тогда, когда печь протоплена и вредные для здоровья газы перестают поступать в канал. Известны случаи гибели людей, угоревших от рано «закрытой» печи.

Если опоздать с закрыванием заслонки, тепло от нагретых кирпичей будет уходить в трубу, и температура в помещении быстро снизится. Вовремя задвинутый шибер – гарантия того, что в доме как минимум сутки будет тепло. Как известно, в деревенских домах в холодный сезон затапливать печь приходится каждое утро.

Существует мнение, что заслонки, обязательные для кирпичных печей, абсолютно не нужны для устройства печей из стали (хотя и предлагаются производителями), а также для моделей с дефлектором.

Аргументом против их использования является тот факт, что дымоход при закрытой задвижке быстро засоряется сажей. Верхняя его часть охлаждается от поступающего в трубу холодного воздуха, который при контакте с горячей стальной трубой образует большое количество конденсата. Забитый дымоход требует постоянной чистки.

Отличия выдвижного и поворотного шибера

Пока речь шла о выдвижном виде шиберной заслонки на печной дымоход, хотя существует и еще один вид – поворотный. Рассмотрим, чем они отличаются. Назначение у обеих разновидностей одинаковое – частично или полностью перекрывать поток дымовых/нагретых газов. Различия касаются конструкции.

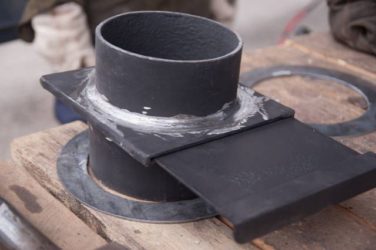

Выдвижная модель – это металлическая пластина, которая закреплена в рамке и движется по направляющим в горизонтальном положении. Строгих требований к размерам устройства нет, так как они должны соответствовать сечению дымохода и полностью зависят от его параметров. Таким образом, задвижка состоит из двух основных частей:

рамы, которая закреплена в дымоотводном канале и является неподвижной,
пластины, двигающейся внутри рамы.

Как правило, обе детали изготавливают из одинакового материала, чтобы сохранялись эксплуатационные качества при нагревании или охлаждении.

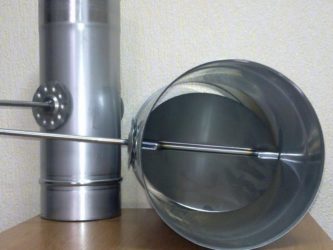

Конструкция поворотного (дроссельного) шибера не выдвигается, а поворачивается по оси, как и следует из названия. Круглая или прямоугольная пластина (в зависимости от сечения дымохода) зафиксирована на металлическом стержне, свободный конец которого выходит за пределы канала и является инструментом регулировки.

Шиберы-задвижки считаются более надежными и износостойкими устройствами. Слабое место поворотных приспособлений – соединение стержня и пластины, которое со временем разбалтывается и приводит заслонку в негодное состояние.

Какой материал прочнее

Кроме конструкционных различий разновидности шиберов могут отличаться по материалу изготовления. Единственно возможным вариантом является металл, так как только он не горит и не деформируется при высоких температурах, а с течением времени даже в агрессивной окружающей среде не меняет своих характеристик.

Для производства используют или чугун, или нержавеющую сталь. Самостоятельно соорудить заслонку из чугуна не представляется возможным, так как для этого необходима, как минимум, кузница. Однако в продаже можно найти и невзрачные, и красиво оформленные чугунные заслонки.

Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе. Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.

Выбирая материал, необходимо ориентироваться на характеристики дымохода и особенности интерьера. Для дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.

Как сделать шиберную задвижку своими руками

Рассмотрим, как сделать оба варианта задвижек для дымоходов – выдвижной и поворотный. Каждый из них имеет свои нюансы изготовления и монтажа. Начнем с выдвижного вида.

Подготовка материалов и инструментов

Для создания простейшей модели выдвижного шибера подойдет оцинкованная сталь. Она обладает небольшим весом, благодаря гладкой поверхности легко очищается от сажи, а при необходимости движущуюся часть легко можно заменить.

Главные инструменты – сварочный аппарат, электроды, болгарка, ножницы по металлу (выбираем в зависимости от толщины листа), дрель со шлифовальным диском, сверла по металлу, напильник. Работы лучше выполнять на рабочем верстаке с тисками. Кроме прочего понадобится лист бумаги для шаблона, рулетка, маркер.

Составление схемы (чертежа)

К снятию размеров нужно отнестись серьезно, так как даже несколько миллиметров могут стать причиной неправильной работы дымохода. Чтобы узнать габариты рамки, следует рулеткой измерить сечение дымоотводного канала – оно будет совпадать с размерами внутренней стороны рамки. К этому значению следует прибавить по 20-30 мм с трех сторон и высчитать наружную сторону рамки.

Чтобы задвижка выдвигалась легко, без усилий, она должна по ширине быть чуть уже ширины рамки (если учитывать внешние стороны). Для упрощения расчетов необходимо начертить схему конструкции и обозначить все возможные размеры, чтобы в дальнейшем, во время работы с металлом, ориентироваться по ним.

Для металлических труб обычно совмещают конструкцию плоской заслонки с фрагментом дымоотвода, расположенным перпендикулярно.

Для кирпичных дымоходов достаточно плоской рамы из проволоки или профиля с двигающейся по направляющим (двум параллельным сторонам) задвижкой.

Разметка и вырезание деталей

Определив точные размеры, вырезаем раму для шибера. Если дымоход небольшой (например, в бане или в летней кухне), можно использовать толстую проволоку, согнув ее в виде буквы П.

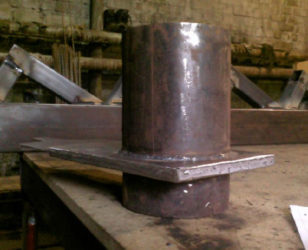

Более обстоятельная рама – это прочный угловой профиль. Чтобы его сделать, вырезаем из листовой стали полосу и сгибаем ее вдоль под углом 90º. Чтобы придать профилю нужную форму, в местах, где намечены углы, одну из плоскостей разрезаем. При сгибании получаем рамку. Места сгибов привариваем.

Далее вырезаем саму заслонку. Она должна быть примерно на 5-10 мм быть уже ширины рамы. Длину подгоняем так, чтобы в закрытом состоянии наружу выглядывал только небольшой фрагмент задвижки. Оформить его можно по-разному: в виде ушка с отверстием или просто подогнутого края.

Источник: https://krovlyaikrysha.ru/%D1%88%D0%B8%D0%B1%D0%B5%D1%80%D1%8B-%D0%B4%D0%BB%D1%8F-%D0%B4%D1%8B%D0%BC%D0%BE%D1%85%D0%BE%D0%B4%D0%BE%D0%B2.html

Поворотный шибер для круглой трубы и каменного дымохода

Многие владельцы загородных коттеджей и дач предпочитают самостоятельно заниматься обустройством системы отопления. Конечно, для реализации такой идеи необходимо обладать соответствующими навыками и инструментами. Но на завершающем этапе работы можно увидеть оригинальный камин или даже печь, которая наполнит любой дом настоящим теплом и уютом. Эффективная эксплуатация такой системы зависит от того, какой шибер для дымохода приобретён.К выбору шибера нужно подходить тщательно

Основные виды заслонок

Как утверждают производители, шибер — это специфическое устройство, которое призвано контролировать силу тяги в системе дымоотведения отопительных и варочных печей, а также в каминах для загородного дома. Популярность этого изделия связана с тем, что именно от тяги зависит хорошее сгорание заправленного топлива, вывод образуемого дыма, а также скорость нагрева помещения. Если дом отапливается печным способом, то именно шибер будет обеспечивать функцию пожаробезопасности.

Выдвижная модель

Этот вид шибера для дымохода считается одним из самых надёжных и мощных в плане эксплуатации. Состоит эта деталь из гладкой пластины, на которой имеется небольшое продольное отверстие. Движение шибера происходит благодаря специальным пазам в дымоходе. Процесс установки происходит только в горизонтальном положении, сила тяги зависит от положения пластины. Применяется в кирпичных печах, а также в современных дымоходах из стальных труб.

В этом видео вы узнаете, как сделать самостоятельно шибер:

Чугунные изделия

Сам материал отличается своей прочностью и долговечностью. Чаще всего эта разновидность шиберов используется для изготовления долговечных печных задвижек. Единственный минус такого изделия — большой вес.

Дроссельный вариант

Шибер представлен в виде прочной металлической пластины, где по центру приварена специальная направляющая деталь. Монтируется внутри дымохода. Конец направляющей обязательно должен быть расположен снаружи. Регулировать силу тяги можно вращением пластины. Среди специалистов такое изделие считается не очень надёжным, так как со временем сварочное соединение ослабевает, из-за чего заслонка приоткрывается в произвольном порядке. Но несмотря на это, поворотный шибер часто используют в стальных дымоходах.

Существует несколько вариаций шибера

Качественный шибер из нержавейки

Преимущество использования этой стали в том, что она совершенно не боится негативного воздействия коррозии, долго служит, имеет небольшой вес и не влияет на уровень КПД печи. Процесс чистки дымохода существенно упрощён, так как на гладкой полированной поверхности не скапливается сажа. Помимо этого, нержавеющие шиберы могут иметь совершенно любую форму, благодаря чему могут быть установлены как в кирпичный, так и стальной дымоход.

Функциональные возможности

Так как шибер является основным регулятором тяги внутри дома, то именно от него зависит интенсивность горения топлива. Чтобы уменьшить тягу и интенсивность пламени в топке, нужно всего лишь прикрыть заслонку. Для увеличения огня осуществляются противоположные действия.

Современные модели шибера могут быть установлены как в одностенных, так и двустенных котлах. Если же камин или печь не эксплуатируется, то в это время задвижка поворотного шибера для дымохода должна быть полностью закрытой. Чаще всего мастера устанавливают заслонку на первом метре дымохода, так как этот участок не утеплён. Иная ситуации наблюдается с хорошо изолированными трубами, так как в них не должно быть задвижек. Основная опасность связана с тем, что при расширении внутреннего и внешнего металла шибер может просто заклинить.

Данное устройство регулирует тягу

К основным функциональным возможностям заслонки относятся:

Частичное перекрытие дымоходного канала.
Качественное регулирование тяги.
Контроль над интенсивностью горения пламени в топке.

Оптимальные варианты расположения

Существует несколько способов установки шибера, каждый из которых имеет как плюсы, так и минусы. Немаловажным фактором является то, из чего сделан дымоход. Но современные мастера предпочитают использовать три наиболее распространённых варианта:

Установка в каминной топке.
Крепление по методу «труба в трубе».
Монтаж в вентиляционную систему.

Если установить шибер в самой топке печки или на выходном патрубке, то заслонка будет расположена на том отрезке трубы, который максимально приближен к отопительному котлу. Стоит отметить, что в этом случае задвижка будет встроена в основную конструкцию дымоотвода. Такой способ имеет свои преимущества, так как заслонкой будет легче пользоваться. Это обусловлено тем, что ручка шибера не будет задевать ни область облицовки, ни сам портал.

Шибер можно установить в вентиляционную систему

В том случае, если мастер выбрал тип установки «труба в трубу», то ему не нужно будет использовать специальные крепления для надёжной фиксации заслонки с элементами камина. Расположение шибера в системе вентиляции полностью исключает вероятность перегрева двигателя вентилятора в процессе активной эксплуатации.

Современные производители предлагают уже готовые к установке дымоходы, которые оснащены всеми необходимыми приспособлениями (шиберная заслонка тому не исключение). В этом случае использовать деталь нужно в строгом соответствии с теми рекомендациями, которые установлены самим производителем. Иначе сделать задвижку в дымоходе можно своими руками и по более доступной цене.

Необходимые инструменты и материалы

Чтобы готовая заслонка отвечала всем поставленным требованиям, мастер должен подготовить определённые приспособления. Основной процент инструментов найдётся в каждом доме, а вот всё недостающее можно приобрести в специализированном магазине. Для работы понадобятся:

Рулетка.
Дрель.
Перманентный маркер.
Болгарка, а также шлифовальный и отрезной круг.
Керн.
Тиски.
Канцелярский циркуль.
Сварочный аппарат.
Специальный метчик.
Плоскогубцы.
Качественное масло для смазки метчика при нарезке резьбы.
Электроды, которые предназначены для нержавеющей стали.
Молоток.
Керн.
Тиски.

Что касается материалов, то в этом случае нужно подготовить:

Нержавеющую трубу, где внутренний диаметр сечения составляет 6 мм.
Два болта по 8 мм.
Лист из нержавеющей стали толщиной от 1,5 до 2 мм.
Металлический прут либо гвоздь.

Только после того, как все вышеперечисленные инструменты и материалы подготовлены, можно смело приступать к созданию заглушки.

Технология изготовления в домашних условиях

Квалифицированные специалисты всегда акцентируют внимание на том, что поворотный и выдвижной шибер может изготовить даже начинающий мастер. Ведь чтобы готовое изделие отлично справлялось со своей основной задачей, нужно правильно сделать все необходимые замеры. Если готовая заслонка туго входит в дымоход, то со временем её может заклинить, так как на неё будет воздействовать высокая температура. А когда между задвижкой и трубой присутствует большой зазор, то в процессе эксплуатации будет сложно регулировать интенсивность тяги.

Многофункциональная поворотная задвижка

Для изготовления такой разновидности шибера нужно использовать стальной уголок 30х30 мм, а также прочную листовую сталь, толщина которой минимум 1,5 миллиметра. Сам процесс изготовления состоит из нескольких основных этапов, которые должны реализовываться в строгой последовательности:

Изначально нужно сделать замеры внутренней части дымохода. Это делается для того, чтобы не допустить ошибок во время изготовления рамки из уголка, которая фиксируется сварочным аппаратом.
С одной стороны рамы точно по центру необходимо просверлить небольшое отверстие (диаметром 7-8 мм). Оно пригодится для поворотной оси.
Аналогичное отверстие необходимо сделать и с другой стороны рамки.
Пластину для заслонки нужно вырезать из стального листа. Эта деталь должна полностью соответствовать внутренним размерам изготовленной рамки.
Чтобы сделать направляющую ось, необходимо взять отрезок проволоки диаметром 9 мм и длиной, которая будет превышать размер самой рамки на 7 см. С одной стороны проволоки необходимо нарезать резьбу (лучше всего с этой задачей справляется плашка).
Уже готовую ось аккуратно продевают в отверстия на рамке и фиксируют гайкой.
Все срезы на пластине обрабатывают шлифовальной машинкой и вставляют в раму.
На этом этапе мастер должен приварить ось точно по центру пластины.
Остаётся только изготовить удобную ручку для направляющей из качественных подручных материалов.

Специалисты всегда пользуются одним советом, который предотвращает болтание поворотной оси: в отверстия нужно вставить небольшие втулки, вырезанные из обычной металлической трубы.

Универсальное приспособление

Современные шиберы включают в себя саму задвижку, а также специальную направляющую рамку. Именно поэтому прежде чем приступить к работе, мастер должен измерить внутреннее сечение трубы или кирпичного дымохода. В соответствии с имеющимися замерами, из листовой стали (толщина 5 мм) вырезается аккуратный прямоугольник. На одной стороне делается небольшой продольный сгиб, ширина которого не должна превышать 30 мм.

Эти манипуляции нужны для того, чтобы готовую заслонку было удобно выдвигать. Каждый срез обязательно шлифуется, за счёт чего размеры изделия уменьшаются сразу на 2 мм с каждой стороны. Такие действия мастера обеспечат свободное движение заслонки внутри дымохода.

Когда шибер изготавливается для кирпичного камина, саму рамку можно сделать из толстой стальной проволоки, диаметр которой находится в пределах 6 мм. Во время этой процедуры металлическую заготовку просто выгибают в форме буквы П в строгом соответствии с имеющимися замерами.

Если же дымоход имеет прямоугольную форму и изготовлен из стали, то рамку лучше делать из металлической полосы толщиной 2 мм и шириной до 35 мм. Подготовленную полосу сгибают вдоль, оставляя при этом аккуратный зазор по толщине пластины. Только после этого можно сделать небольшие надрезы в двух местах под углом 45°, чтобы придать заготовке П-образную форму. Все зазоры в местах надрезов обязательно завариваются встык.

Для соединения концов самодельной заслонки нужно использовать два отрезка металла, которые следует расположить таким образом, чтобы между ними свободно проходило полотно шибера. В завершении всех этих манипуляций у мастера должна выйти прямоугольная рамка с пазами для заслонки.

Чтобы сделать задвижку в круглой трубе, нужно взять два идентичных металлических листа толщиной 2 мм. В центре вырезаются круглые отверстия в соответствии с диаметром дымохода. Пластину задвижки нужно изготавливать отдельно. После этого листы соединяются между собой при помощи сварочного аппарата.

Заваривать необходимо только три стороны по периметру, чтобы отверстия готового шибера на трубу точно совпадали. Между верхним и нижним листом обязательно оставляется зазор 5 мм. На этом процесс изготовления шибера можно считать оконченным, так как мастеру остаётся только вставить задвижку и закрепить готовое изделие на дымоходе.

Основные рекомендации по установке

Если дымоход изготовлен из кирпича, то монтаж шибера лучше проводить на расстоянии одного метра от поверхности печи. Устанавливается эта деталь ещё на этапе кладки самого камина. Только в этом случае можно правильно вмуровать рамку заслонки. Снаружи обязательно должна остаться небольшая часть шиберного узла. Чтобы начинающий мастер не допустил ошибок, специалисты разделили процесс установки на несколько основных этапов:

Начинать нужно с кладки дымохода (первые 7-9 рядов).
На этом этапе верхний слой кирпича покрывают небольшим количеством раствора.
Теперь можно смело размещать заранее подготовленную рамку, которая должна встать максимально ровно, чтобы не перекрывать дымоход.
На установленное изделие накладывается слой рабочего раствора, а сама кладка продолжается по имеющейся схеме.

На финальном этапе остаётся только заделать все имеющиеся щели, чтобы не нарушить силу тяги и не допустить попадание угарных газов в помещение.

Источник: https://kaminguru.com/dymohod/povorotnyj-shiber.html

Шиберная задвижка для дымохода своими руками: пошаговая инструкция по созданию, виды и отличия

Большинство владельцев загородных домов и дач предпочитают самостоятельно обустраивать систему отопления путем возведения каминов и печей. Это, безусловно, требует наличия определенного опыта, знаний и понимания технологии возведения.Одним из необходимых элементов для печи, обеспечивающих ее эффективную эксплуатацию, является шиберная задвижка для дымохода. В этой статье мы попытаемся объяснить вам принцип её действия и пошаговый процесс создания и установки своими руками.

Шиберная заслонка — фото

Сегодня стильный камин или эксклюзивная печь уже не является предметом роскоши и при желании ее можно возвести самостоятельно. В этой статье мы подробно расскажем, что из себя представляет шиберная задвижка для дымохода, ее основное назначение и особенности установки.

Назначение и характеристики

Это устройство позволяет контролировать и регулировать тягу в систему отвода дыма. В переводе с немецкого языка,

шибер («schieber)

шибер («schieber) означает деталь, которая выполнена из определенного металла.

Хорошая тяга — это одно из ключевых условий для нормальной эксплуатации топливной системы. При хорошей тяге, топливо практически полностью сгорает, обеспечивая эффективный и экономичный процесс обогрева. Если же тяга плохая, то может произойти задымление помещения и пожарное возгорание.

Для исключения этих опасных и неприятных моментов, в системе дымоотвода и устанавливается шиберная заслонка. Она предотвращает деление газовых пузырьков, которые не должны подвергаться разделению.

Шиберную заслонку рекомендуется устанавливать при отоплении газом, углем, твердым топливом.

Основные функции шиберной задвижки

Являясь основным регулятором тяги внутри дымохода, шибер регулирует горение топлива. Для уменьшения тяги и снижения интенсивности пламени в топке, достаточно прикрыть шиберную задвижку. Для увеличения тяги, напротив, необходимо ее открыть.

По сути дела, шибер – это обычная металлическая пластина, позволяющая регулировать тягу.

Ее можно устанавливать как в системах одно стенных котлов, так и в двустенных.

Если камин с печью не эксплуатируются, то в этот период задвижка шибера должна находиться в закрытом положении.

Как правило, задвижку устанавливают на начальном отрезке дымохода (на первом метре), так как именно этот участок остается не утепленным.

А вот на участок хорошо утепленной дымоходной трубы, напротив, не рекомендуется устанавливать задвижку. Особенно если речь идет о двухконтурных трубах. При расширении металла внутренней и внешней трубы, шиберную заслонку может заклинить.

Итак, основными задачами шиберной задвижки являются:

Функция регулятора тяги в дымоходе.
Частичное перекрытие сечения дымоходного канала.
Регулятор интенсивности горения пламени в топке.

Внимание! Если горение в топке осуществляется при подаче приточного воздуха, шиберная задвижка на дымоход не устанавливается!

Наглядная демонстрация эффективности работы шиберной задвижки (видео)

Закрытый шибер:

Открытый шибер:

В большинстве случае, шибер изготавливается из нержавеющей стали толщиной не более 1 мм. Такая деталь способна выдерживать температуру до 9000С, отличается устойчивостью к коррозии и низким коэффициентом термического расширения.

Для того чтобы максимально обеспечить простую эксплуатацию дымохода и хорошую очистку от сажи, поверхность заслонки должна быть полированной.

Состыковку швов выполняют методом вальцовки.

Стандартный шибер перекрывает до 85 % дымохода, что является оптимальным показателем для эффективного выведения продуктов горения.

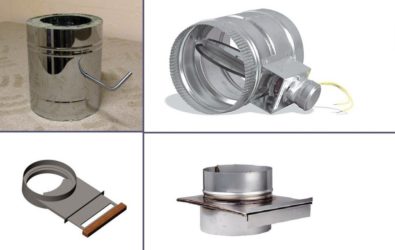

Основные виды шиберных задвижек

Горизонтальный выдвижной шибер.Горизонтальный выдвижной шиберПластина находящаяся внутри шибера выдвигается, за счет чего происходит регулировка площади сечения дымохода. Обычно такой вариант задвижки используют для установки в кирпичных дымоходах. Часто на поверхности пластины выполняют небольшие отверстия для того, чтобы даже в закрытом положении шибера, он не перекрывал на 100% дымовой канал. Это соответствует противопожарным нормам безопасности. Преимуществом данного вида устройства является простота монтажа.
Поворотный шибер. Его еще называют «дроссельская заслонка»,Шиберная задвижка для дымоходакоторая представляет металлическую пластину, закрепленную на вращающейся оси. Ось, в свою очередь, крепится внутри патрубка дымовой трубы. Данное устройство имеет съемный вращательный диск, но при длительной эксплуатации он может прийти в негодность. Впрочем, схема поворотного механизма позволяет его ремонтировать и заменять своими руками. Преимуществом данного вида устройства является простота эксплуатации. Данный вид шибера не требует постоянного контроля со стороны владельца дома.

Из-за сложности конструкции своими руками, поворотный механизм реже используется при кладке камина или печи.

Шиберная конструкция необходима для дровяных печей и отопительных устройств, работающих на любом твердом топливе.

Что же касается газовых котлов и котлов жидким топливом, то здесь шибер, скорее выполняет роль защиты дымохода от попадания атмосферных осадков.

Поэтому для газового котла наиболее практичным решением будет монтаж именно поворотного механизма. Температура выходящих газов менее низкая, чем при работе твердого топлива, поэтому эксплуатация такого механизма будет наиболее удобной.

Задвижка на утепленном дымоходе

А вот от установки поворотного механизма в бане лучше отказаться. Дело в том, что она частично будет пропускать пар в закрытом виде. А в открытом виде такой механизм тяжело чистить.

Выполненный из нержавеющей стали, шиберный механизм полностью не обеспечит перекрытие дымохода, но при этом исключит возможность вырывания языков пламени через зольник в помещение.

Существует три варианта установки шибера.

Установка заслонки в каминной топке. Для этого шибер монтируют на расстоянии 1 метра от отопительного устройства, что обеспечивает простую эксплуатацию.
Вариант «труба в трубу» предполагает объединение шибера с другими элементами отопительной конструкции без дополнительно использования крепежа.
Установка шиберной задвижки в вентиляционной трубе. Но такой вариант обычно используется с целью защиты двигателя вентилятора от перегрева во время его работы.

Приобретая готовые дымоходы, комплект, скорее всего, будет оснащен шиберной задвижкой, которую просто необходимо установить согласно инструкции.

Но даже, если готовый комплект идет без этого элемента, шибер легко можно сделать своими руками, выбрав наиболее оптимальный для себя вариант механизма.

Вариант 1. Изготовление поворотного шибера из нержавейки

Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.

Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:

болгарка, отрезной и шлифовальный абразивный круг;
дрель;
метчик;
масло для смазки метчика при нарезке резьбы;
молоток;
тиски;
плоскогубцы;
сварка;
керн;
электроды для нержавеющей стали;
циркуль;
рулетка;
маркер перманентный.

Из материалов следует сразу подготовить:

лист нержавеющей стали толщиной 1.5 -2 мм.
трубку нержавейку с внутренним диаметром 6 мм;
2 болта 8мм,
гвоздь (или металлический прут).

Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.

Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.
шаг 1
Теперь с помощью болгарки вырежьте круг по выполненной разметке.
Шаг 2
Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.
Примеряем заслонку
Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.
Шаг 4
Отрезаем трубу болгаркой с отрезным кругом.
Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.
Рассверливаем трубку
Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.
Шаг 5
Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.
Шаг 6
Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.
Делаем разметку
Собираем заслонку в трубку.
Шаг 7
Делаем шаблон для фиксатора заслонки.
Шаг 8
Переносим разметку на металлический лист. Можно использовать циркуль.
Шаг 9
Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
Привариваем к трубе.
Привариваем фиксатор

Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки

Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.

Выложите 2 ряда печи или камина согласно используемой схеме порядовки.
горизонтальный выдвижной шибер
На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
Устанавливается заслонка.
В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.
Перекрываем шибер рядом кирпичей
Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.

Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.

Источник: https://kamin-expert.ru/dyimohod/shibernaya-zadvizhka-dlya-dyimohoda.html

Шибер для дымохода: что это такое, задвижка, заслонка

При установке печи нужно заранее побеспокоиться об обеспечении системы хорошей тягой. Для регулировки скорости вывода дыма и вредных газов целесообразно устанавливать шибер для дымохода. Приспособление устанавливается на дымоотводную трубу. Если дефлектор крепится сверху, то шибер располагают ниже. Перед установкой важно понять, что такое шибер для дымохода.

Описание

Шибер — заслонка, применяемая для печей, котельных, водопроводных систем. При эксплуатации этот элемент становится неотъемлемым узлом, отвечающим за качественный отвод дыма наружу. Шибер обеспечивает безопасную эксплуатацию отопительной системы, поскольку предотвращает внезапное возгорание.

Для правильного функционирования приспособление следует располагать в метре от трубы. Этот сектор не покрывают теплоизоляционными материалами, поэтому расширения под действием высоких температур не возникает. При отсутствии шибера владельцы банных сооружений нередко сталкиваются с проблемой увеличенного расхода топлива, поскольку большая часть сырья не прогорает. Наблюдается слабый отопительный эффект. Основной недостаток дымоходной системы без шибера — появление обратной тяги. Установив один раз качественный регулятор скорости вывода дыма, о такой проблеме забываешь раз и навсегда.

Назначение

Чтобы понять, зачем нужен шибер в дымоотводной системе нужно изучить сферы применения устройства. Оно используется в трубопроводных системах, где выступает запорной арматурой. Шибер служит ограничителем потока жидкости, сыпучих смесей. С научной стороны такой прибор называют «перекидным».

Устанавливая зажвижку в системе, обеспечивающей вентиляционный процесс, устройство используют в качестве регулятора расхода воздушных масс. Перемещая заслонку по горизонтали, изменяется количество потребления воздуха, который преодолевает препятствие в виде конструкции. Таким образом, создается частичная или полная перегородка на пути движения воздухопотоков. Прибор называется «регулирующий».

В дымоходной системе шиберное устройство устанавливается в качестве регулирующего элемента, который обеспечивает частичное или полное перекрытие дымового канала. Так уменьшаются потери тепла, образовавшегося внутри парилки после топки.

Шибер обеспечивает регулировку тяговой силы, поскольку выполняет роль заслонки по направлению движения дыма. С уменьшением сечения дымоотводной трубы в результате продвижения заслонки вглубь конструкции, тяговая сила снижается. При полном перекрытии полностью прекращается.

Когда шиберный элемент полностью открывает канал для движения дыма, тяга усиливается, процесс горения происходит лучше, помещение нагревается быстрее.

Виды

Типы:

Выдвижной. Обеспечивает высокую надежность при эксплуатации. Представляет собой пластину с гладкой поверхностью с отверстием продольной формы. Монтаж производится в положении «горизонталь». Для регулировки тяги следует двигать пластину, тем самым изменяя внутреннее сечение трубы от большего значения к меньшему. Используется в печах с кирпичной кладкой.
Классический вариант — дроссельный (второе название — поворотный). Это пластина из металлического листа, в центральной части которой приварен направляющий элемент. Монтаж производится внутри дымоходного канала. Конечная часть направляющей выводится за пределы стенок дымохода. Когда пластины вращаются вокруг основной оси, происходит изменение силы тяги. Применяется для дымоходов из стальных труб.

Шиберы классифицируют по материалу, из которого они изготовлены:

Чугун. Прочный материал, обладающий большим сроком службы. Для печных затворов используется довольно часто. Недостаток — большой вес.
Сталь стойкая к коррозии. Преимущества — долгий срок службы, небольшой вес. Задвижной элемент из нержавейки имеет гладкую поверхность, который легко чистится. Применяется для дымоходов из кирпича, стали.

Особенности конструкции

На шиберное устройство влияют разные факторы: температура, габариты трубы, проходные условия. В основу конструкции при изготовлении берется лист металла разной толщины, продвигающийся по щелевому карману, направляющим углам.

Зависимо от основания шиберы бывают запорными, перекидными. Служат для ограничения движения воздушных потоков.

Существует классификация устройств по принципу действия, зависящего от вида привода: ручного, пневматического, гидравлического, электрического. Шиберы бывают с прямой и косой конструкцией.

Первый вариант представляет собой классическую заслонку. Предназначен для приточно-вытяжных вентиляционных систем, работающих под принудительным воздействием. Второй тип конструкций применяется в системах, относящихся к промышленной аспирации, транспорте, работающем от пневматики.

Такое название шибер получил в результате размещения его под углом в 45 градусов.

Регулировка

При эксплуатации отопительных агрегатов важным аспектом является правильная регулировка тяговой силы, которая влияет на эффективную работу и безопасность системы отопления. Задвижной элемент, даже при полном проникновении внутрь дымоходного канала, полностью не защищает банное помещение от проникновения угарного газа. Закрытие проводится после окончания топки, дрова должны успеть прогореть, покрыться пепельным слоем.

Если за этим не проследить возникает риск надышаться вредными газообразными веществами. Просачиваясь, угарные продукты заполняют помещение. Следует помнить, что установка средств регулировки тяги (шибер, дефлектор, флюгер) не освобождает от регулярной чистки трубы. Если оборудование вовремя не очистить от сажи, неприятных последствий не избежать.

Нужно внимательно следить за состоянием дымоходной конструкции и наличием достаточной силы тяги.

Для контроля тяги разработана формула расчета оптимального значения для шиберного элемента, который называется коэффициент «альфа. При установке требуемого значения обеспечивается равномерное сгорания дровяных материалов при минимальном образовании пепла.

Шибер для дымохода своими руками – это очень просто!

Большинство частных застройщиков предпочитают самостоятельно обустраивать систему отопления в постройках, посредством возведения печей и каминов, а также устанавливая котлы, работающие на различных видах топлива. Но перед обустройством следует знать не только технологию возведения, но и вспомогательные устройства, которые используются при эксплуатации дымоходов.

Шибер — это устройство, предназначенное для контроля и регулировки тяги в системах дымоотведения каминов, отопительных и варочных печей. Простым языком, определение звучит так: шибер – задвижка, которой можно регулировать естественную тягу. Как известно, хорошая тяга является главнейшим явлением, которое обеспечивает полное сгорание топлива и как следствие, хороший вывод дыма из печи и быстрый нагрев помещения. Шибер обеспечивает и пожаробезопасность при печном отоплении постройки.

Особенности шиберных конструкций

Шиберы, или задвижки (заслонки, затворы), бывают двух типов исполнения и изготавливаются из различных материалов.

Выдвижной. Основным конструктивным элементом конструкции является перемещающийся внутри щелевого кармана лист металла, за счет горизонтального движения которого уменьшается или увеличивается сечение дымохода.
Поворотный. Регулировочная пластина в такой конструкции задвижки, вращается вокруг своей оси и крепиться посередине к направляющей. Вращая заслонку в трубопроводе, можно регулировать количество проходящего через конструкцию дыма, и соответственно влиять на тягу, уменьшая или увеличивая просвет, между пластиной шибера и дымоходом.

Поворотный шибер для дымохода менее востребован, из-за несовершенности конструкции. Воздействие высоких температур на закрепленную пластину могут со временем ослабить точки крепления ее на поворотной оси. Изготавливают задвижки такого типа из нержавейки, так как она довольно легкая и прекрасно противостоит коррозии.

Выдвижные заслонки встречаются, изготовленные из чугуна и нержавеющей стали. Чугун более тяжелый и при монтаже этого устройства в дымоход, частенько возникают сложности. Чаще всего чугунные поворотные заслонки устанавливаются в кирпичные системы дымоотвода. Шибер из нержавейки более легкий, и поэтому прекрасно подходит для любых дымоходов.

к оглавлению ↑

Область применения и правильный подбор шибера

Как говорят специалисты «старой школы», шиберные конструкции нужны там – где они действительно необходимы. А необходимость в них существует в дровяных печах и отопительных устройствах, работающих на твердом топливе, практически любой конструкции. Про топливо упомянуто целенаправленно, так как в газовых котлах или при отоплении жидким топливом, регулировка горения осуществляется подачей топлива, а задвижка нужна, только для перекрывания дымохода от попадания в него атмосферных осадков.

Совет:
Для газовых котлов наиболее приемлемым вариантом будет установка именно поворотного шибера, так как температуры выводящихся газов в дымоходах этих устройств достаточно низкие и нанести вред конструкции заслонки они не смогут. Шибер для дымохода из нержавейки не обеспечит полное перекрывание дымоотводящего канала, при этом исключив возможность вырывания пламени через зольник в помещение.

Также шиберные конструкции применяются в системах транспортирования по трубопроводам, различных материалов, газов и нефтепродуктов. Эти запорные устройства имеют электрический и гидравлический привод, но могут иметь и ручное управление.

к оглавлению ↑

Как сделать шибер своими руками

Задвижки для регулирования тяги в дымоходах, конструктивно достаточно просты и поэтому их можно изготовить своими руками.

Важно!
Шибер нужно монтировать на не утепленном участке дымохода, который находится на высоте не более 1 метра от выхода их печи.

Изготовить шибер своими руками, для кирпичного дымохода – достаточно просто, особенно если этот делается на начальном этапе возведения дымоотводящего канала. Для его изготовления нужно:

Выложить первый ряд кирпичной кладки дымохода.
Во втором ряду кладки вырезаются пазы, учитывая толщину задвижки.
В переднем или боковом кирпиче кладки вырезается углубление для ручки шибера.

Шибер используется готовый, изготовленный из чугуна в заводских условиях. Все пазы для шибера делаются при помощи углошлифовальной машины с кругом по камню.

Внимание!
Работа с «болгаркой» достаточно травмоопасная, и требует навыков использования этого инструмента. Если вы не уверены в своих силах, то лучше обратитесь к профессионалам.

При возведении дымохода из кирпича и установке в нем заслонки, следует обратить особое внимание на качество кладки. В случае появления щелей их нужно замазать раствором на основе шамотной глины.

к оглавлению ↑

Поворотная заслонка своими руками

Для кирпичного дымохода можно изготовить и поворотный шибер, но это уже потребует некоторых инструментов, навыков и материала.

Прежде всего, в необходимом месте произведите замеры сторон внутри дымохода.
По размерам нужно сварить рамку из стального уголка, с шириной полки 30-40 мм.

Важно!
Разметку сторон и сварку производить так, чтобы горизонтальная полка ложилась на кирпич, а вертикальная, плотно входила в дымоход.

Четко посередине двух противоположных сторон, следует просверлить отверстия для направляющей, диаметром 5- 8 мм.
По внутреннему размеру рамки, вырезать из металла, толщиной 1 мм, пластину, которая будет служить поворотной заслонкой.

Важно!
Размеры поворотной заслонки должны быть меньше внутренних размеров рамки на 1-2 мм, иначе при нагревании она заклинит в устройстве.
В зависимости от диаметра отверстий, использовать отрезок прямой стальной проволоки для изготовления поворотной оси. На одном ее конце следует нарезать резьбу для фиксации.
Проденьте ось в подготовленные отверстия.

Важно!
Ось заслонки должна свободно вращаться, но не должна болтаться в направляющих отверстиях. При необходимости вставьте в отверстия втулки, сделанные из отрезков металлической трубки, подходящего диаметра.
Зафиксируйте ось на рамке при помощи гайки.
Вложите пластину поворотной заслонки и сваркой, приварите ее к оси, четко по центру.

Последним этапом будет изготовление ручки на поворотную ось. Надеемся, что эта публикация была для вас полезной и теперь вы сможете сделать шибер для дымохода своими руками. Главное – проявить немного терпения, благодаря чему можно сэкономить некоторую сумму, потратив те же деньги на материал. Теперь зная, как это устроено, следует ответить самому себе: есть ли смысл изготавливать его собственноручно, или лучше приобрести устройство заводского изготовления.

На видео показан пример каминного шибера, изготовленного самостоятельно.

>>> Все про аренду авто на Кипре

Источник: http://ventilationpro.ru/vytyazhnaya-ventilyatsiya/shiber-dlya-dymokhoda-svoimi-rukami-ehto-ochen-prosto.html
