Как сделать шип паз своими руками?

Угловое соединение на прямой открытый шип

С давних времен известно немало способов соединения деревянных деталей в конструкции. Один из них — угловое соединение на прямой открытый шип, образцом для которого неизвестному мастеру послужили, возможно, собственные пальцы. При таком соединении (его еще называют ящичной вязкой) «пальцы» одной детали помещаются между «пальцами» другой, что существенно увеличивает площадь стыковочных узлов и соответственно укрепляет соединение.

Способ соединения деталей на прямой открытый шип не такой сложный, как, например, «ласточкин хвост». Простую ящичную вязку можно сделать вручную, используя пилу и долото.

Такое соединение двух досок напоминает сцепленные пальцы рук. Хотя выполнение его и потребует определенных усилий и навыков, советуем его освоить, — это соединение очень прочное.

Как помечать пазы

После разметки шипов нужно пометить на детали те участки, которые предстоит удалить. Так вы сможете правильно установить пилу и вести ее в пределах того участка, который будет удален, не перепутав его с соседним.

Выравнивание пазов

У дисковой пилы пропилы получаются более грубые, с заусенцами, если сравнивать их со срезами, которые оставляет тонкая ручная пила, Поэтому выполненные механическим способом пазы доработайте долотом, но будьте осторожны, исправляя следы зубьев дисковой пилы. Не допускайте лишних движений!

Точно разметить пазы и шипы

Ширина пазов и толщина шипов в ящичной вязке должны совпадать, чтобы шипы точно входили в пазы (в соединении «ласточкин хвост» схема стыковки шипов и пазов несколько иная). Чаще всего прямые пазы и шипы в угловом соединении равны толщине доски. Но можно отойти от привычных соотношений и сделать пазы и шипы шире или уже, если вам так удобнее или кажется, что так красивее, однако и в этом случае толщину материала надо учитывать.

Равномерное деление

Прежде чем приступать к разметке, проверьте сначала, позволяют ли размеры деталей равномерно распределить пазы и шипы в толщину этих деталей. Если нет, то можно сделать крайние пазы и шипы немного шире или уже, остальные выполняйте как обычно, в толщину доски. Если такое распределение покажется вам некрасивым, делайте все шипы и пазы немного уже, чтобы они получились одинаковыми.

Тонкие шипы

Чем уже шипы и пазы, тем их больше, а значит, дольше придется работать пилой и долотом. Однако именно при частом расположении шипов соединение получается особенно красивым и прочным. Ведь с увеличением количества «сцепленных пальцев» существенно увеличивается и площадь стыковочных участков, покрываемых клеем.

Выпиливание тонких шипов и выемка узких пазов вручную — занятие весьма трудоемкое. И лучше, конечно, «доверить» эту работу механизмам. Не случайно сами столяры называют соединение с большим количеством шипов машинным. Используя специальное фрезерное устройство, можно довольно быстро и, главное, с большой точностью обработать детали для такого соединения.

Фреза для выемки

Применение фрезерного устройства удобно по ряду причин. Во-первых, фреза объединяет в себе функции пилы и долота, поскольку одновременно с выемкой пазов происходит образование шипов. Во-вторых, фрезой можно обрабатывать сразу две детали, что, с одной стороны, ускоряет процесс обработки, с другой — обеспечивает максимально точное соединение деталей. Единственное условие — фрезой надо работать по специальному металлическому шаблону.

Угловое соединение на прямой открытый шип подходит не только для ящиков или, к примеру, сундучков. Очень элегантно смотрятся полки стеллажа или рамки, детали которых соединены подобным образом.

Часто расположенные тонкие шипы обеспечивают соединению особую прочность, но это требует больших трудовых затрат.

При таком соединении значительно увеличивается площадь стыковочных участков и, соответственно, клеевого покрытия.

Угловое соединение толстыми шипами выполнить легче, но и оно достаточно прочное.

При широких пазах и толстых шипах легче добиться точности их стыковки.

Выпиливание

Сначала закрепите деталь в вертикальном положении на верстаке и лишь затем начинайте выпиливать шипы. Пилу устанавливайте не на самой разметке, а вплотную к ней со стороны паза.

Работайте внимательно и очень осторожно, следите, чтобы линия пропила не отклонялась и тем более не пересекалась с линией разметки. Если паз выйдет слишком узким, его можно немного расширить долотом или напильником.

Напротив, если паз окажется шире, чем нужно (и соответственно тоньше, чем нужно, соседний шип), то соединение будет неплотным или вообще не получится. Последующие исправления очень трудоемки и не всегда результативны.

Обратите внимание на то, чтобы пропилы не завершались косо, что случается, если вести пилу не строго горизонтально. Поэтому для контроля сделайте разметку глубины пазов на обеих сторонах детали.

Работать аккуратно

Недостаточно глубокий паз всегда можно подправить. Хуже, если паз получился глубже, чем нужно. Тогда соединение будет некрасивым и шатким. Можно, конечно, чуть приподнять дно паза шпаклевкой, но желательно все-таки не допускать ошибок.

Деталь должна быть хорошо закреплена. Шипорезную пилу нужно держать и вести строго горизонтально.

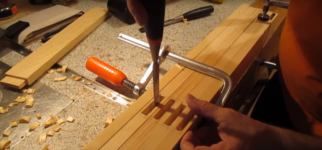

Выдалбливание

Подберите долото, подходящее по ширине к вашим пазам: оно должно быть на несколько миллиметров уже паза.

Удар за ударом

При обработке пазов долотом удары для углубления чередуются с ударами для скалывания древесины. Первые наносятся вертикально по разметке глубины паза, вторые — под углом по направлению к разметке. При этом торцевая часть доски не затрагивается. Сделав косое углубление примерно в половину толщины доски, ее переворачивают и аналогичным образом обрабатывают паз с другой стороны. Такой способ выдалбливания пазов позволяет избежать расщепления древесины.

Зачистка пазов

Тщательно обработайте пазы стамеской и напильником: все они должны иметь одинаковую глубину, гладкие боковые грани и ровное дно. Только тогда стыковка деталей будет плотной и лучше схватится клеем, что в итоге обеспечит прочность всему соединению, Заметим также, что аккуратные стыковочные швы украшают изделие.

Обработку пазов начинайте, не затрагивая торцевую часть детали: так вы избежите расщепления древесины.

Механическая обработка

Вы сэкономите много времени, если изготовите шипы с помощью специальной дисковой пилы, которую устанавливают под прямым углом к обрабатываемой детали. Паз получается за один оборот диска. При этом он намного точнее паза, изготовленного обычной пилой и долотом.

Равномерные интервалы

Для работы дисковой пилой вам понадобится разметочная линейка, с помощью которой вы сможете наметить расположение пазов и шипов на обеих деталях. В этом случае пазы и шипы более точно подойдут друг к другу.

Глубина пропила и ширина паза устанавливаются на самой дисковой пиле. Тем не менее рекомендуется проверить выбранные параметры на ненужной доске, прежде чем переходить к обработке деталей.

При механическом способе выполнения пазов и шипов детали всегда точно подходят друг к другу.

Потренируйтесь — изготовьте поднос

Угловое соединение на прямой открытый шип красиво смотрится как на больших, так и на маленьких изделиях.

Тот, кто хотел бы освоить это соединение, должен сначала поработать с небольшими деталями, соединения которых ограничивались бы тремя или четырьмя пазами и шипами, например попробовать сделать поднос.

Это не потребует больших затрат труда, подаст возможность потренироваться в аккуратном обращении с пилой и долотом при изготовлении угловых соединений. И если какую-то из обработанных деталей все же придется забраковать и заменить другой, то это вряд ли отразится на расходах.

Однако помимо пилы и долота вам потребуется еще и дисковая пила, чтобы проделать на внутренних сторонах в нижней части подноса канавку для вставки дна. Лучше всего использовать дисковую пилу для нарезки пазов.

Небольшая хитрость

С помощью фрезы вы быстро проделаете продольные отверстия в боковых деталях подноса. Но можно вырезать отверстия и вручную. Для этого на каждой боковой детали просверлите два отверстия диаметром 20 мм и в два приема выпилите между ними древесину. Края отверстий тщательно обработайте, чуть закруглив, наждачной бумагой. Аналогичным образом обработайте внешние края всего подноса.

Остается установить дно. Заготовку из оргалита, покрытого пластиком, промажьте по краям клеем и вставьте в канавку, после чего закрепите штифтами.

Готовые ручки вместо отверстий

При желании можно обойтись без выпиливания продольных отверстий в боковых деталях подноса и тем самым несколько облегчить себе работу. Купите в магазине стройматериалов готовые ручки для мебели и прикрепите их к подносу шурупами. Существует множество вариантов подобных ручек, из которых всегда можно выбрать подходящую по виду и размерам.

Хорошая тренировка для домашнего мастера — изготовление простого подноса с угловыми соединениями на прямой открытый шип.

Конструкция подноса размером 51 х 38 см

1576

Как сделать соединение шип паз

Как сделать соединение шип паз?

Шип и паз – что это такое?

Прежде всего, следует определить, чем является шип и паз. Это ни что иное, как способ соединения деталей.

Он используется чаще всего в столярном деле, а так же в иных видах производства. Существует очень много видов пазов и шипов, однако об этом поговорим в другой раз.

Правильно выполненные шипы и пазы достаточно крепко соединены друг с другом. Это соединение считается одним из самых прочных.

Метод соединения шип паз

Для начала следует определить, для какой цели нужен этот метод соединения. Если это стол, то перемычки в нем обычно соединены с вертикальными ножками.

Следовательно, волокна дерева идут вертикально и горизонтально. Если же это пристенный столик или тумбочка с ящиками, то перемычки здесь будут расположены немного по-другому. Они будут горизонтально относительно ножек.

В любом случае такое соединение будет самым надежным. При выполнении большого количества соединений шип-паз применяют специальные станки. Если нужно одно или несколько мест шип-паз, и под рукой нет столярного оборудования, то целесообразно это будет сделать вручную. Для этого понадобится набор столярного инструмента, включающий:

• ножовку;
• струбцину — 2шт;
• мерительный инструмент;
• карандаш для разметки.

Сначала сделаем шип для будущего соединения.

Для этого необходимо взять планку и разметить на ей размеры будущего шипа.

Сначала отмечаем длину шипа. Делаем это на всех поверхностях заготовки.

Далее в торце планки выполняем наносим размеры сечения шипа.

После этого кладем заготовку на стол, на нее по поперечной линии длины шипа выставляем ровную планку и закрепляем струбциной. Это нужно для того, чтобы получить идеально перпендикулярный рез.

Делаем пропилы по отмеченному периметру длины шипа, переставляя планку со струбциной.

Переходим к выпиливанию сечения шипа.

Струбциной крепим заготовку к столу в вертикальном положении.

Для получения прямого реза воспользуемся заранее подготовленным Т-образным шаблоном. Он представляет собой пластину из фанеры с закрепленной к ней планкой, как на фото. К заготовке струбциной крепим шаблон. Далее выполняем пропилы с широких сторон шипа.

По узким сторонам сечения, если оно небольшое, пропилы можно делать без применения Т-образного шаблона. Важно контролировать положение ножовочного полотна, оно должно быть строго параллельно заготовке.

В результате получаем качественный шип по заданным размерам.

Переходим к изготовлению паза.

Опять же начинаем с разметки. На заготовке в месте соединения шип-паз наносим размер сечения шипа.

Далее подбираем стамеску по ширине шипа.

Заготовку струбциной закрепляем на столе. Если заготовка тонкая, то для удобства крепления берем несколько деталей или доску, соответствующего размера и скрепляем их струбциной, как показано на фото.

Сначала просекаем отверстие по ширине, для гарантии перпендикулярности стамеску выставляют по уголку.

Далее стамеской делаем выборку. Эти операции повторяем неоднократно, пока не углубимся на половину глубины паза.

Далее переворачиваем заготовку для удобства и начинаем выборку с другой стороны. Такие действия можно делать сколько угодно, лишь бы было удобно выполнять выборку.

Углубление на заданный размер выполняем, по отметке длины шипа, предварительно нанеся ее на жало стамески.

После того как заданная глубина достигнута, подчищаем паз и вставляем деталь и шипом.

Соединение шип-паз готово.

 Как правильно сделать соединение шип паз? Еще немного тонкостей

Не имея возможности изготовить соединение шип паз на специальном станке, его можно качественно выполнить и дома, по методу Ю. А. Егорова.

Для этого нужно вычислить ширину реза пилы, которую можно определить по величине разводки зубцов. Потребуется лишь сделать всего несколько пропилов на любом бруске.

Приступая непосредственно к работе, измеряем толщину первой детали (будущего шипа) и наносим черту на предполагаемое место паза на второй детали.

Теперь прикладываем обе детали одна к другой так, чтоб их торцы совпадали. По боковым же граням, относительно друг друга, сдвигаем их на ширину пропила.

Закрепляем детали в верстаке и равномерно по ширине делаем пропилы. В случае разной толщины деталей, более тонкая деталь содержит более глубокие пропилы и наоборот. Особое внимание, обращаем на то, чтоб пропилы не создавали конусовидных шипов.

 Затем детали снова смещаем по отношению друг к другу в иную сторону по ширине пропила. Здесь присутствует один нюанс, который необходимо учесть.

Если сдвиг будет меньше ширины пропила, детали будут входить туго. Это будет важно для любого рода мебельных креплений.

Делая сдвиг больше ширины пропила, обеспечивается нормальная работа разъемных креплений (на шпильке).

Соблюдая глубину и продольность пропилов, делаем новые на середине ненужных нам шипов. После этого аккуратно удаляем долотом непригодные нам шипы, получая из них пазы, и зачищаем их.

Если соединение предполагается неразъемное, его садят на клей и шлифуют все изделие.

Как сделать соединение шип паз фрезером

Шип паз соединения, как мы видим можно сделать и вручную. Однако если шип паз соединений достаточно много, лучше использовать фрезер. Особенно будет полезен в таких случаях фрезер с рабочим столом.

Чтобы облегчить процесс получения отверстия в заготовке для соединения шип-паз фрезером в большом количестве, например изготовление табуретов, можно изготовить кондуктор.

Тогда изготовление пазов займет у вас считанные минуты.

Для этого изначально на лист фанеры устанавливаются ограничители в виде реек и выпиливаются отверстия по размеру необходимого паза  под царгу и проножку. Две рейки крепятся по ширине фрезера, ограничивая поперечный сдвиг, две другие выставляются в учетом длины прибора и величины паза.

К столу крепим два бруска, по размерам соответствующих обрабатываемой детали, чтобы на могла свободно перемещаться по длине.

Далее размечаем ось и размеры пазов на заготовке. Устанавливаем приспособление так, чтобы разметка на заготовке и кондукторе совпала.

Выставляем и закрепляем упор.

После чего крепим устройство саморезами к брускам на столе.

Берем оборудование, оснащенное с прямой фрезой и устанавливаем глубину фрезерования. Делаем это с помощью готового образца.

Выставляем глубину фрезерования с учетом толщины кондуктора.

Обязательным условием фрезерования является крепление заготовки струбциной, в противном случае она может сдвинуться под усилием фрезы.

После чего выполняем непосредственно обработку паза.

Отверстие паз готово.

Переходим на изготовление шипа. В мелкосерийном производстве это удобно делать на циркулярной пиле.

Начинаем изготовление шипа с замера паза.  Глубиной паза будет длина шипа.

Отмечаем размер на заготовке. Далее разницу ширины заготовки и длины паза и высоты заготовки и ширины паза делим пополам. Это будут размеры частей, которые нужно будет убрать из заготовки, чтобы получить шип.

Выставляем на станке размер длины паза с учетом ширины инструмента. Дисковую пилу выставляем на уровне половины разницы ширины заготовки и длины паза от поверхности стола. После делаем два реза по длине шипа. Пробные резы во время настройки циркулярной пилы лучше делать на ненужной деревяшке, иначе можно испортить хорошую деталь.

Далее выставляем пилу на уровне половины разницы высоты заготовки и ширины паза от рабочей поверхности стола.  И делаем два пропила со стороны высоты заготовок.

Подготовительные работы закончены. Приступаем к непосредственному выпиливанию шипа.

Для этого выставляем дисковую пилу на размер длины шипа, а размер от  режущего инструмента до упора, как половина разницы ширины заготовки и длины паза. Делаем два реза по ширине заготовки с противоположных сторон.

Следующей операцией будет изменение размера от инструмента до упора. В этом случае расстояние будет равняться половины разницы высоты заготовки и ширины паза. Производим два оставшихся реза.

Теперь берем столярный нож и закругляем углы шипа.

Окончательную обработку выполняем с помощью наждачной бумаги, для удобства закрепленной на бруске.

Проверяем, как шип входит в паз. Он должен садиться плотно и не болтаться.

 Двойное соединение – как правильно сделать соединение шип-паз

Теперь давайте более подробно рассмотрим двойное соединение шип паз.

1. Для создания проема для выдвигающихся ящичков, нужно установить две перемычки, хотя на шипах уменьшиться поверхность склейки.
2. Чтобы увеличить площадь склейки, и, следовательно, ее прочность, будем использовать двойные шипы и пазы.
3. Для определения длины пазов, на каждой детали отметим верхние и нижние концы. Поле этого, для определения ширины пазов, разметим их боковые стороны.
4. Зажмем прямую фрезу в станке и установим линейку. Отверстиями высверлим паз и зачистим его стамеской.
5. На циркулярке делаем все запилы для двойных шипов.
6. Расстояние между продольной линейкой и внешней стороной диска определяет длину шипа. Ненужная древесина выбрасывается.
7. Выходим плавно на отметки карандаша. Зачищаем оставшиеся гребешки от циркулярки для точной подгонки.
8. Ставим деталь на торец для выпиливания внутренних линий. Блок – ограничитель помогает поддерживать деталь.
9. Поднимаем диск почти до заплечника, для того чтобы выпилить внутренние стороны. После этого прижимаем блок-ограничитель и выпиливаем оставшуюся внутреннюю часть.
10.  Противоположную грань детали прижимаем к блоку-ограничителю, не меняя установки диска.
11.  Проверяем подгонку шипов к пазам. Заплечники подрезаем стамеской.
12.  Если потребуется — удаляем неровности.
13.  Подрезаем заплечники, чтоб шипы полностью сели в пазы.

Таким образом, мы рассмотрели некоторые виды шипов и пазов, которые можно сделать, как самому, так и заказав на заводе.

Хотя в последнее время и входят в моду металлические направляющие и всякого рода новые крепления, однако соединение шип паз до сих пор заслуживает уважения и является одним из самых прочных соединений.

Используя его не только в деревообрабатывающей продукции, различные предприятия стали выпускать более качественные товары.

А также вы можете посмотреть видео изготовление шипов на настольной циркулярке

Подобрано для вас:

Соединение «шип-паз»: шипорезное приспособление и фрезы для ручного фрезера

Зная, как сделать шип-паз ручным фрезером, можно даже в домашних условиях изготавливать не только красивую, но и надежную мебель, но и различные конструкции из древесины, характеризующиеся отличной несущей способностью. По системе «шип-паз» соединяются не только элементы различной мебели (столов, стульев и полок), но и каркасы малоэтажных домов, испытывающие в процессе эксплуатации значительные нагрузки.

Выполненное ручным фрезером соединение шип-паз

Для того чтобы ручным фрезером сделать шип на деревянном брусе, необходимо обеспечить несколько условий:

• надежно зафиксировать заготовку и правильно сориентировать ее по отношению к направляющей подошве фрезера;
• выставить высоту рабочей части фрезы таким образом, чтобы инструмент снимал с поверхности обрабатываемой заготовки слой материала требуемой толщины.

Даже используя при выполнении такой обработки простейшее шипорезное приспособление для фрезера, можно не только повысить ее производительность и качество результата, но и сделать технологический процесс более безопасным.

Особенно актуально использование такого приспособления, которое можно изготовить и своими руками, в тех случаях, когда мебель производят не в единичных экземплярах, а сериями (при этом мастеру приходится выполнять большое количество подобных операций как с однотипными, так и с имеющими различные формы и размеры деревянными деталями).

Использование приспособлений позволят ускорить процесс изготовления фрезером столярных соединений

Используемые инструменты

Создание шипов и пазов, при помощи которых будет обеспечиваться соединение двух деревянных заготовок, предполагает, что на боковой поверхности бруса или доски ручным фрезером делается выборка материала. При этом должны быть строго выдержаны все геометрические параметры элементов будущего соединения.

Для выполнения этой операции ручным фрезером можно использовать инструменты с хвостовиками диаметром как 8, так и 12 мм. Наиболее универсальной в этом случае является пазовая фреза, режущая часть которой работает следующим образом:

• боковая поверхность формирует стенки паза и боковые стороны шипа;
• торцевая сторона обрабатывает дно паза и снимает слой материала требуемой толщины с основания шипа.

Вырезка шипа пазовой фрезой

Таким образом, используя инструмент данного типа, можно сформировать на боковой поверхности бруса или доски как шип, так и паз. При этом их размеры можно регулировать в достаточно широких пределах.

В тех случаях, когда к надежности соединения деревянных деталей предъявляются более высокие требования, пазы и шипы делают не прямоугольной формы, а формы, которая называется «ласточкин хвост». Пазы и шипы такой конфигурации создаются с помощью фрез «ласточкин хвост». Выполнить процедуру формирования пазов и шипов такой формы ручным фрезером также возможно, но для этих целей следует использовать приспособления другой конструкции.

Выборка «ласточкиного хвоста» с помощью шаблона

Чтобы вопрос о том, как сделать паз в доске и брусе или шип на их боковой поверхности, не вызывал особых затруднений, лучше использовать электроинструмент, оснащенный удобными боковыми рукоятками, широкой направляющей подошвой и опцией защиты шпинделя от проворачивания в процессе замены фрезы. Кроме того, желательно, чтобы в таком оборудовании присутствовал боковой стопор, за счет которого вылет используемой с ним в комплекте фрезы всегда будет оставаться постоянным.

Как изготовить приспособление для выборки шипа

При формировании шипов на деревянных заготовках ручным фрезером он никак не фиксируется в пространстве и подводится к обрабатываемой детали вручную. Именно поэтому очень важно, чтобы при использовании электроинструмента обрабатываемая деталь находилась в приспособлении, которое сможет обеспечить не только ее надежную фиксацию, но и точность формируемых на ее поверхности шипов.

Конструкцию простейшего устройства, которое в состоянии справиться с такими задачами, составляют:

• несколько неподвижных направляющих (нижние, верхние, боковые);
• подвижная планка, за счет которой можно регулировать длину выборки.

Приспособление № 1 – для выборки шипа

Изготавливается такое устройство, размеры составляющих которого подбираются индивидуально, в следующей последовательности:

1. По краям листа фанеры фиксируются одинаковые по высоте боковые вертикальные элементы, в центральной части которых сделаны вырезы.
2. На боковых элементах устанавливаются направляющие, по которым будет перемещаться подошва ручного фрезера.
3. Чтобы ограничить ход ручного фрезера по верхним направляющим, на них следует зафиксировать боковые планки.
4. На листе фанеры, играющем роль основания устройства, необходимо установить подвижный элемент, при помощи которого будет регулироваться величина вылета края обрабатываемой заготовки. Для фиксации можно использовать обычный винт с барашком или любой другой подходящий крепеж.

При изготовлении приспособления предложенной конструкции надо учитывать следующие моменты:

• Высота верхних направляющих должна соответствовать сумме толщины обрабатываемой детали и величины небольшого зазора, который необходим для установки фиксирующего клина.
• Вырезы в боковых вертикальных элементах выполняются такой ширины, чтобы она учитывала длину формируемого шипа.

Приспособление № 2 – для выборки паза

Работать с использованием приспособления предложенной конструкции можно ручным фрезером практически любой современной модели, в опциях которого предусмотрена возможность регулировки скорости резания, величины подачи и вылета рабочей части применяемого инструмента.

Для создания на боковой поверхности бруса или доски шипа «ласточкин хвост» используется устройство, изготавливаемое следующим образом.

• В листе многослойной фанеры выполняется отверстие, из которого будет выступать режущая часть фрезы «ласточкин хвост».
• С нижней части подготовленного фанерного листа фиксируется ручной фрезер. Для этого можно применять хомуты, саморезы или любые другие крепежи.
• На поверхности фанерного листа, по которому будет перемещаться обрабатываемая заготовка, закрепляется доска толщиной 2,5 см. Она будет выполнять роль направляющего элемента. Такая доска является расходным материалом и используется один раз с фрезой определенного диаметра.

Приспособление № 3 – для фрезеровки ласточкиного хвоста

Такое устройство можно установить между двумя стульями или использовать для его размещения более удобную и надежную конструкцию.

Создание шипов на брусках и досках

Применяя фрезы для сращивания древесины для ручного фрезера и вышеописанное приспособление, обработку выполняют в следующей последовательности.

• Деталь, которую предстоит обработать, размещается на нижней опорной плоскости.
• Тот край детали, на котором будет формироваться шип, помещается в вырез верхних направляющих и продвигается в нем до упора в подвижный элемент приспособления.
• Подвижный элемент фиксируется в требуемом положении.
• Используя клиновой элемент, верхнюю плоскость детали прижимают к верхним направляющим.
• На верхние направляющие помещается ручной фрезер.
• Дерево при помощи установленного на фрезер инструмента сначала снимается с одной стороны формируемого шипа.
• После обработки одной стороны заготовку переворачивают и выполняют формирование второй стороны шипа.

Вырезка шипа с помощью приспособления № 1

Даже такое несложное по конструкции устройство позволяет обрабатывать при помощи ручных фрез соединения «шип-паз» с высокой точностью и производительностью.

Перед началом работы такое приспособление необходимо настроить. Это можно сделать по следующему алгоритму.

• Установленный в ручной фрезер инструмент опускается до его соприкосновения с поверхностью фанеры-основания.
• Измеряется толщина детали.
• Толщина заготовки делится на 4. Результат и будет расстоянием, на которое необходимо поднять фрезу над поверхностью основания.

Вырезка паза с помощью приспособления № 2

Используя шаблон «ласточкин хвост», пазы и шипы создают на половину их толщины, что объясняется особенностями соединения данного типа. Чтобы сделать паз в брусе и доске, а также сформировать шип типа «ласточкин хвост», устройство также необходимо настроить и зафиксировать его составляющие в требуемом положении.

Приспособление № 3 для ласточкиного хвоста в работе

Следует иметь в виду, что создаваемые на деревянных брусках и досках шип и паз должны соединяться друг с другом с некоторым зазором, который необходим для размещения клеевого состава.

И в заключение пара видео, иллюстрирующих процесс создания соединения «шип-паз» с помощью ручного фрезера.

Как сделать паз в доске дрелью

С давних пор в столярных и плотницких работах применяют соединение шип — паз. Древние зодчие, используя этот способ, умудрялись создавать уникальные деревянные постройки без единого гвоздя или шурупа. И хотя самые разнообразные метизы сейчас вполне доступны, сочленение отдельных частей различных конструкций этим методом не только не утратило своей актуальности, но и находит широкое применение в современных изделиях и материалах.

Принцип соединения и его разновидности

По конструктивному исполнению все соединения шип — паз делают по одному принципу: на одной детали делают выступ, а на второй – углубление. По конфигурации и размерам они в точности совпадают.

При плотном сочленении этих двух деталей получается прочный технологический узел.

При строительстве домов такое соединение препятствует сдвигу одной части конструкции относительно другой; при изготовлении мебели оно значительно увеличивает площадь, на которую наносят клей, тем самым обеспечивая дополнительную прочность изделия.

По геометрической форме выступа и углубления такие стыковки делят на два основных вида:

• прямоугольного сечения (иногда со скругленными ребрами шипов и пазов);

• в виде трапеции (еще ее называют «ласточкин хвост»).

По количеству шипов и углублений, которые необходимо сделать для одного сочленения деталей, эти соединения подразделяют на:

• одношиповые;
• многошиповые.

Важно! Независимо от количества и геометрической формы выступов и углублений их необходимо делать только параллельно волокнам древесины.

Область применения

Соединение шип — паз нашло применение во многих сферах нашей повседневной жизни. Например, при обустройстве полов помещений по такому принципу стыкуют такие привычные всем покрытия, как ламинат, паркет, паркетная доска, обычная половая доска, плиты из ДСП, ДВП или МДФ.

Дерево, как один из самых экологически безопасных материалов, применяют для изготовления самой различной мебели (от простой кухонной табуретки до дизайнерского гарнитура для гостиной или столовой), рулонных пластинчатых штор, жалюзи и многого другого. И все эти изделия в основном изготавливают с применением соединения шип — паз.

При строительстве деревянных каркасных построек, домов из бруса, при обустройстве балочно-стропильной конструкции потолка и крыши также не обойтись без обустройства выступов и углублений.

Соединение бруса

Шип — паз в соединении бруса применяют как для обустройства угловых конструкций из дерева, так и для продольного совмещения отдельных кусков. В зависимости от размеров сечения и предполагаемых нагрузок выбирают геометрию и количество выступов и проушин. Например, при строительстве деревянных домов в основном используют одношиповое соединение. А для увеличения длины брусков небольшого сечения с использованием клея применяют многошиповой способ.

Соединение досок

Практически всем владельцам загородной недвижимости давно полюбился такой материал, как вагонка, в результате использования которого получают абсолютно ровную вертикальную поверхность. Шип — паз соединение досок применяют для обустройства полов, внутренней отделки дома, а также и для внешней обшивки строения (естественно с антисептическим покрытием).

Выступы плотно фиксируют в углублениях соседних досок, что препятствует их смещению относительно друг друга. При обустройстве полов плотное соединение шпунтованных досок между собой препятствует их смещению в вертикальной плоскости (пол получается ровным) и значительно увеличивает теплосберегающие свойства покрытия (щелей между досками просто нет).

Использование ручного электрического фрезера

Обустройство соединений шип — паз фрезером минимизирует трудозатраты и значительно сокращает время на производство столярных работ. Конечно, этот полезный инструмент не поможет при строительстве дома, например, из бруса с сечением 150 х 150 мм, так как фрез такого размера для ручного фрезера нет, да и мощности этого агрегата будет недостаточно для их установки.

А вот если вы захотите самостоятельно построить мебель, небольшие оконные рамы или дверные коробки, то такой инструмент просто необходим. В зависимости от размера соединяемых деталей и геометрической конфигурации соединения приобретаете нужную фрезу, а может быть, и две (одну – для пропила паза, другую – для изготовления шипа).

Регулировочные приспособления фрезерного инструмента, а также направляющие подшипники (обычно входящие в комплект таких фрез) помогут создать выступы и углубления, точно совпадающие по размерам и форме.

Инструменты и приспособления для самостоятельного изготовления

Если вам необходимо изготовить какое-то штучное деревянное изделие, то экономически невыгодно приобретать дорогостоящий электрический фрезер. Скорее всего, у каждого в хозяйстве найдется необходимый набор инструментов, а если и придется докупить, то совсем немного.

К тому же дополнительно приобретенные приспособления в дальнейшем могут пригодиться для производства мелких ремонтных работ (например, починки деревянной мебели).

Для того чтобы изготовить соединение шип — паз своими руками с применением только обычного ручного инструмента, вам понадобятся:

• ножовка по дереву (с мелкими зубцами);
• столярный рейсмус (специальное приспособление для нанесения разметки) или обычный строительный угольник;

• линейка и карандаш;
• стамеска по дереву.

Самостоятельное изготовление углового соединения

В качестве примера рассмотрим, как сделать соединение шип — паз двух брусков одинакового сечения под прямым углом с помощью подручных инструментов. Допустим, вам надо соединить бруски размерами 60 х 60 мм (они вполне могут подойти для изготовления оконных рам летнего домика).

Толщина выступа при одношиповом соединении (в соответствии с рекомендациями справочников по столярным работам) должна составлять ⅓÷⅜ от толщины бруска (в вашем случае она составит 20 мм). Длина шипа будет равняться толщине бруска (60 мм). Размеры выемки должны соответствовать размерам шипа, с таким расчетом, чтобы он с усилием входил в проушину.

Внимание! Шипы необходимо обустраивать на вертикальных деталях деревянной конструкции, а пазы – на горизонтальных.

Алгоритм выполнения работ довольно прост:

• Сначала выполняем разметку будущих выступов и проушин. Если отнесетесь к этому процессу без должного внимания, то изготовленные шипы и пазы могут не совпасть друг с другом по размерам или взаиморасположению. Также есть опасность, что они будут входить друг в друга неплотно. Все это значительно снизит прочность и надежность соединения.
• С помощью рейсмуса (или угольника) на расстоянии 60 мм от торца наносим линию на все четыре стороны обоих брусков.
• Затем на двух противоположных сторонах и на торце чертим две параллельные линии на расстоянии 20 мм друг от друга.

• По линиям разметки ножовкой делаем пропилы торца до поперечной черты, то есть на глубину 60 мм.

На заметку! Чтобы толщина пропила (приблизительно равна величине разводки зубьев режущего полотна ножовки) не повлияла на точность изготовления соединения, устанавливаем лезвие пилы с внешней стороны (при обустройстве шипа) или с внутренней (при изготовлении паза).

• На торце бруска с выступом отпиливаем наружные куски древесины.
• Стамеской аккуратно выдалбливаем внутреннюю часть углубления.

• Вставляем шип в паз и проверяем изготовленное соединение. При необходимости удаляем выступающие дефекты стамеской.

В заключение

Если вам необходимо самостоятельно обустроить шип — паз соединение деревянных деталей, то лучше всего потренироваться на обрезках брусков.

Если изготовленные выступы и углубления точно совпали, и сочленение отдельных частей получилось прочным, то можно приступать к работам на заготовленном строительном материале.

Ну, а если шип слишком свободно входит в паз, или наоборот, то необходимо еще раз проверить правильность разметки, провести еще одну тренировку, и только после этого приступать к осуществлению задуманного проекта.

Как сделать шип паз своими руками — Металлы, оборудование, инструкции

Как сделать соединение шип паз?

Шип и паз – что это такое?

Прежде всего, следует определить, чем является шип и паз. Это ни что иное, как способ соединения деталей.

Он используется чаще всего в столярном деле, а так же в иных видах производства. Существует очень много видов пазов и шипов, однако об этом поговорим в другой раз.

Правильно выполненные шипы и пазы достаточно крепко соединены друг с другом. Это соединение считается одним из самых прочных.
