Как сделать строительный вагончик своими руками?

Как построить бытовку – пошаговая инструкция

Большинство строительных вагончиков для временного проживания, предлагаемых на рынке, радует глаз покупателя демократичной ценой.

Но вот беда: изготовлены они из дешевых стройматериалов низкого качества, слабо утеплены и ограничены по ширине с целью экономии на транспортировке (2,5 м – стандартный габарит грузовика). Если вам необходимо более уютное и удобное жилище, придется сделать его самостоятельно.

Стоимость бытовки, построенной своими руками, выйдет не меньше, зато получится надежное и добротное сооружение желаемых размеров. А технология строительства изложена в нашей статье.

Проект и чертежи вагончика

Чтобы закупить требуемые материалы, первым делом нужно определиться с размерами дачной бытовки, разработать планировку и по чертежам составить смету. Заодно продумайте, как использовать эту постройку впоследствии, когда на участке появится полноценный жилой дом. Как правило, хозяева превращают временный вагончик в баню, сарайчик либо гостевой домик.

Совет. Размеры сооружения желательно предусмотреть кратными 1,5, например, 3 х 6, 4,5 х 6 или 4,5 х 9 м. Это позволит сэкономить материалы, большинство которых выпускается по строительным стандартам.

Варианты планировок

Нарисуйте план и боковой вид будущего строения с учетом таких рекомендаций:

1. Пользуйтесь принципом минимализма. Жилище должно быть удобным и одновременно компактным, так что за основу принимайте самый «ходовой» размер – 3 х 6 м. При желании его можно расширить до 4,5 м за счет пристройки террасы.
2. Старайтесь не делать проходных комнат. Если необходимо 2 жилых помещения, вход с тамбуром располагайте посередине, как показано ниже на чертеже.
3. Для однокомнатного домика тамбур и крыльцо предусматривайте сбоку либо с торца.
4. Двери из санузла или отдельного душа и туалета должны выходить в коридор, а не в спальню.
5. Кровлю планируйте односкатной с уклоном не менее 10° и свесами для эффективного отвода воды.
6. Окна небольшого размера нужны в жилых комнатах и на кухне, для санузла достаточно сделать вентиляционный проем.

Рекомендации по выбору материалов

Когда планировка готова, можно переходить к подбору стройматериалов, расчету их количества и составлению сметы. Надо понимать, что все бытовки строятся по каркасной технологии такими способами:

• из деревянных брусьев монтируется каркас и обшивается с обеих сторон вагонкой (или другой облицовкой), внутрь закладывается утеплитель;
• то же, только каркас сваривается из металла;
• конструкция из стальных профилей отделывается утепленными сэндвич-панелями.

Примечание. Строительная бытовка с обшивкой из сэндвича, изображенная на фото, очень привлекает своих внешним видом. До тех пор, пока вы не узнаете, сколько стоят такие панели и фасонные доборы к ним.

Деревянный вагончик проще построить, он легче и дешевле металлического, хотя и не столь долговечен. Если вы не сварщик, но умеете обращаться с деревом и ограничены в средствах, то домик из бруса – подходящий вариант. Несколько советов, как подобрать для него лес и другие материалы:

1. На основные элементы конструкции — стойки и обвязочные балки — пойдет брус 10 х 5 см. Если нужно сделать домик более теплым и заложить в стены утеплитель толщиной 100 мм (вместо 50 мм), то сечение стоек нужно увеличить до 15 см.
2. Лаги пола и стропила делайте из обрезных досок 50 х 100 мм. Для укосин и перемычек возьмите брус 50 х 50 мм.
3. Доски 25 х 100 мм сгодятся для кровельной обрешетки.
4. В качестве утеплителя применяйте минеральную вату, защищенную снаружи диффузионной мембраной (ветробарьер);
5. Для наружной обшивки используйте вагонку, блок хаус или профнастил. Изнутри помещения лучше облицевать пластиковыми панелями, а как это правильно сделать, рассказывается здесь.
6. Вариантов бюджетного кровельного покрытия есть несколько: тот же профлист, шифер и ондулин.

Постройка из SIP-панелей

Совет. Если вместо минваты вы хотите взять более дешевый утеплитель – пенопласт, то обшивку стен предусматривайте из плит ОСБ по примеру канадских СИП-панелей. Дело в том, что древесина не любит контактировать с непроницаемыми для влаги полимерами и начинает подгнивать.

Если же надо смонтировать надежную стальную бытовку, то приготовьте для каркаса и стропильной фермы профильные трубы сечением не меньше 60 х 60 мм, а для обрешетки – 40 х 40 и 40 х 60 мм. Технология возведения схожа с изготовлением деревянного вагончика, разница заключается в сварочных креплениях.

Как построить домик — руководство

Строительство вагона – бытовки своими руками делится на несколько этапов:

1. Подготовка основания.
2. Сборка каркаса, укладка полов.
3. Монтаж кровельных конструкций и покрытия.
4. Устройство наружной и внутренней обшивки с утеплением.
5. Подведение инженерных коммуникаций.

Поскольку деревянный вагончик – строение довольно легкое, готовить для него капитальный фундамент не требуется. Вполне достаточно поставить на выровненном участке земли бетонные блоки таким образом, чтобы их верхние стороны находились в одной плоскости. Соблюдайте шаг установки 1,5 м, а это значит, что при ширине бытовки 3 м блоки необходимо разместить в 3 ряда – два внешних и один посередине.

Примечание. Для более массивных металлических домиков строятся малозаглубленные фундаменты в виде столбиков из нескольких блоков, опирающихся на песчаную подушку. Процесс разметки и устройства столбчатого основания показан на видео:

Простейшие основания из полнотелых блоков позволят простоять вашей конструкции от 2 до 5 лет, потом появятся перекосы вследствие просадки. Если вы рассчитываете на более длительный срок, чтобы позже переделать бытовку в баню, то необходимо заложить капитальный столбчатый фундамент из кирпича с гидроизоляцией согласно схеме:

Монтаж каркаса

На данном этапе стройки нужно изготовить нижнюю обвязку из бруса и смонтировать стены. Пошагово это выглядит так:

1. Древесину тщательно обработайте антисептиком. Верхние плоскости столбиков накройте рубероидом, сложенным вдвое для хорошей гидроизоляции.
2. Выполните на торцах обвязочных брусков врубки для соединения в полдерева, как продемонстрировано на схеме. Уложите эти балки на фундаменты и скрепите между собой, выдержав угол 90° (проверяется замерами диагоналей).
3. Выпилите 2 паза на середине коротких брусьев и установите среднюю балку. Обвязка готова.

Примечание. Есть более простой способ – использовать в качестве балок доски 150 х 50 мм, установленные на ребро. Но дешевле не получится, потому что доски придется ставить чаще, да и конструкция выйдет не столь надежной. Об упрощенной технологии рассказывается на видео:

Следующий шаг – монтаж половых лаг из досок, установленных на ребро с шагом 50 или 60 см (зависит от ширины плит утеплителя). К ним по бокам прибиваются черепные бруски, куда укладываются доски чернового пола и теплоизоляционный материал с гидробарьером.

После устройства теплоизоляционного слоя лаги накрываются пароизоляционной пленкой в соответствии со схемой, а дальше настилаются чистовые полы из досок.

Схема утепления полов

Сборка стен каркасной бытовки производится в горизонтальном положении, прямо на полу. Сколотите щит первой продольной стены с перемычками (поясами) и стойками для окон и дверей, обязательно установите укосины, как это показано на фото. Сверху первой перегородки сразу собирайте вторую, а затем – боковые стенки.

Поочередно поднимите все каркасы, поставьте их в проектное положение и скрепите между собой. Если все выполнено правильно, то одна продольная стена должна быть выше другой на 0,5—0,6 м для обеспечения уклона односкатной кровли.

Справка. Металлический каркас сваривается из профильных труб или уголков по месту, в вертикальном положении. Важно выдерживать угол 90° между стойками и балками и вовремя приваривать косые жесткости, чтобы конструкцию не повело.

Устройство кровли

Чтобы перекрыть дачную бытовку, надо установить и закрепить стропила из досок 150 х 50 мм, повернутых на ребро. Балки монтируются прямо над стойками и с таким же шагом, для крепления можно использовать оцинкованные уголки, чтобы не выпиливать пазы. Сверху вдоль стропил кладутся доски обрешетки и прибиваются к ним. Есть и другой вариант: стропила сходу перекрываются листами фанеры ОСБ, как показано на картинке.

Примечание. Стропила должны выступать за габариты вагончика минимум на 150 мм и образовывать кровельные свесы. Впоследствии их торцы зашиваются спереди досками.

В качестве кровельного покрытия чаще всего применяется ондулин, настилаемый на ветрозащиту (супердиффузионную мембрану). Полотна пленки раскладываются снизу вверх с нахлестом 100 мм и фиксируются степлером, после чего монтируется ондулин либо профнастил. Как происходит каркасно-щитовая сборка вагончика, вы можете посмотреть на видео:

Обшивка и утепление стен

В отличие от готовых бытовок, мы строим комфортное временное жилище, поэтому наружные стены необходимо обшивать по технологии строительства каркасных домов. «Пирог» утепления внешних ограждений жилища изображен на схеме:

Отделочные работы ведутся в таком порядке:

1. Натяните и закрепите с наружной стороны полотна ветрозащитной мембраны. Дальше зашивайте фасады плитами OSB, а затем облагораживайте их вагонкой или профнастилом.
2. Враспор между стойками вложите плиты базальтовой ваты (рекомендуется) или другого теплоизоляционного материала. Изнутри закройте утеплитель пароизоляционной пленкой и прибейте ее планками к стойкам.
3. Последний шаг – внутренняя облицовка. Обычно паробарьер зашивается той же фанерой ОСБ, к которой крепится внутренний отделочный материал – пластиковые панели, блок хаус, обои и так далее.

Монтаж пленки для ветровой защиты

Примечание. Теплоизоляция и отделка потолков производится по такой же схеме. Но здесь желательно использовать утеплитель большей толщины, как и на полах.

По окончании отделки установите окна и двери, смонтируйте отливы и водосточные системы. На внешних углах, под кровельными свесами и в нижней части сооружения поставьте фасонные элементы, закрывающие стыки отделочных материалов.

Внутреннее обустройство жилища

Нормальные условия проживания подразумевают наличие минимальных удобств – отопления, водопровода с канализацией и электроснабжения. Предполагается, что эти коммуникации уже есть на даче, остается лишь подключить их к бытовке. На этот счет дадим следующие рекомендации:

1. Отопление можно организовать двух видов – электрическое либо дровяное. В первом случае нужно в помещениях поставить конвекторы или другие обогреватели, во втором – смонтировать дымоходную трубу и печь. Тут важно защитить деревянные конструкции от возгорания – стены около печки закрыть листами железа, а дымоход изолировать несгораемым базальтовым волокном.
2. Водопроводная и канализационная труба заводится через полы вагончика, пройдя туда по заранее выкопанным траншеям. Как это реализуется, смотрите ниже на схеме.
3. Электрический кабель (рекомендуется марки СИП) прикрепляется к кронштейну, установленному на стене, после чего входит в помещение через отверстие. На вводе обязательно ставится защитное устройство (УЗО), а за ним – щит управления с автоматическими выключателями на линиях розеток и освещения.

Совет. Внутреннюю электрическую разводку лучше делать в пластиковых кабель – каналах, они смотрятся аккуратно и симпатично. Силовую линию к обогревателям ведите проводом большего сечения (ориентируйтесь по размерам подключающих заводских кабелей с вилками). Все проходы сквозь деревянные стены выполняйте в металлических футлярах, проще говоря, — в трубах.

Заключение

Бытовка – строение временное. Но, как водится, нет ничего более постоянного, чем временные постройки. Отсюда вывод: подойдите к строительству основательно, как будто возводите садовый домик или баню. Конечно, времени потребуется гораздо больше, да и сэкономить не удастся, но спустя десяток лет вам наверняка доведется оценить собственный труд по достоинству. Покупной строительный вагончик за такой период превратится в развалину.

Бытовка 6х3 чертеж каркас

Любое строительство, особенно на начальных этапах, требует наличия специальных подсобных помещений для безопасного хранения материалов и инструментов — бытовок.

Достаточно большая и качественно построенная бытовка способна годами обеспечивать рабочим комфорт во время отдыха и защиту от погодных условий, в той или иной степени заменяя полноценное жилище.

После завершения стройки бытовка может найти себе применение на другом месте, или послужить в качестве сарая.

Несмотря на широкий выбор доступных в продаже моделей каркасного или контейнерного типа, их цена доступна только расточительным хозяевам или строительным подрядчикам, постоянно переезжающим с места на место. При постройке частного дома или дачи намного дешевле и практичней выйдет самостоятельно построить каркасную бытовку, сразу закладывая в нее все особенности, которые могут пригодиться в будущем.

Плюсы и минусы каркасной бытовки

• Цена — каркасные модели намного дешевле своих брусовых и контейнерных аналогов, особенно в деревянном исполнении.
• Вес — каркасно-щитовые конструкции очень легки.
• Универсальность — при сборке можно вложить в бытовку такие характеристики, которые нужны конкретному владельцу.
• Легкость монтажа — для сборки достаточно 1-2 человека и минимум инструментов.
• Простота разборки — при необходимости демонтировать бытовку можно еще быстрее, чем собрать.
• Относительная легкость перевозки — металлических, или деревянных в демонтированном виде. Собранные деревянные конструкции хрупки, и требуют особой техники для перевозки.

Минус один, но весьма весомый — малая долговечность, особенно в постоянных переездах, поэтому такой вариант плохо подходит для профессиональных строителей.

Виды каркасных бытовок

В зависимости от потребностей владельца, возможно выбрать один из 3 основных видов каркасных бытовок — деревянные, металлические, переносные. Такое деление достаточно условно, и основано в большой степени на особенностях применения.

Бытовка с деревянным каркасом

Выбрать этот вариант лучше всего для частного строительства, продолжающегося многие годы. По окончании строительства бытовка может быть перевезена в разобранном виде или оставлена в виде подсобного помещения. Во втором случае оснащается дополнительными удобствами, внешней и внутренней декоративной обшивкой, более прочным фундаментом, и так далее.

Каркас выполняется из деревянного бруса размерами 100х100 мм и более. При перевозке таких конструкций в собранном виде они быстро теряют прочность и долговечность. В несомненные достоинства деревянных бытовок можно записать их экологичность, хорошие теплоизоляционные свойства, низкую цену и способность хорошо вписываться в сельский ландшафт.

Самый лучший вариант для использования в качестве единственного дома на дачном участке. Представляет собой бытовку с деревянным каркасом, встроенную внутрь сварного каркаса из стальных швеллеров и угловых стоек. Стальной каркас защищает дерево от деформаций, придает конструкции значительную прочность и долговечность, позволяет ее достаточно безопасно переносить в собранном виде.

Такой вариант редко выбирается для сборки своими руками, имея слишком высокую цену для применения в сфере частного строительства, и слишком большой вес для использования в качестве переносного.

Переносные бытовки

Планируя серьезно заниматься строительным бизнесом, без такого временного жилья не обойтись. Существует два основных подвида — деревянные и металлические.

Деревянные отличаются от своих непередвижных аналогов отсутствием декоративной отделки, более простой внутренней отделкой, толстым каркасом. Для основных балок каркаса берется брус 150х100 мм и более. Установка таких конструкций не требует особенной подготовки и жесткого крепления к земле.

Металлические, или строительные вагончики, являются сборным аналогом заводских контейнерных бытовок. Хорошо собранная конструкция такого типа способна прослужить более 15 лет, постоянно переезжая с места на место. Каркас в этом случае выполняется из профилированной трубы 60х40, лаги — из трубы 40х40.

Стены снабжаются гидро- и теплоизоляцией и обшиваются профнастилом снаружи и ДСП изнутри. По необходимости, в вагончик может быть проведено электричество, водоснабжение, установлен обогрев. В недостатки такой модели можно записать наивысшую для всех каркасных вариантов цену материала, большой вес, необходимость следить за состоянием обшивки и подкрашивать её, большой объем сварочных работ.

Чертежи бытовок 6х3

Наиболее универсальными по площади, весу, наличию строительных материалов подходящего размера являются бытовки размером 6х3 м.

Для каждого конкретного случая легко спроектировать свой оригинальный чертеж бытовки, взяв за основу типовую схему каркаса, и добавив необходимые проемы и перегородки.

Внутренние перегородки устанавливаются, если строение будет служить как временное жилье, и необходимо отделить от жилой части складскую, туалетную, кухонную и так далее.

Стандартный чертеж строительной бытовки 6х3 предусматривает наличие 3 комнат — основной, размера 3х4,5, оборудованной отоплением и прочими удобствами, коридора, размером 1,5х1,5 м, выполняющего функции температурного шлюза, кладовки/туалета, размером 1,5х1,5 м. Крыша для всех моделей берется из профнастила.

Схема каркаса бытовки

Основой каркаса бытовки являются 2 прямоугольника из бруса 100х100 мм или более, соединенные вертикальными стойками. Размеры — 6 м длина, 3 м ширина. Для нижнего прямоугольника рекомендуется брус 100х150 мм и более.

Нижний прямоугольник дополнительно укрепляется центральной продольной опорной балкой, набиванием сверху второго бруса 100х100 мм, и поперечными лагами для пола из бруса 50х100 мм с шагом 0,6 м.

Чтобы обеспечить необходимый угол наклона крыше, высота передних вертикальных стоек должны быть на полметра больше высоты задних. При расчетной высоте потолка бытовки 2,5 м задние стойки 2,3 м, передние — 2,8 м.

Необходимо по 2 дополнительных вертикальных стойки из бруса 50х100 мм на каждый торец здания, 4 на передний и 3 на задний фасад. Расположение стоек должно исходить из расположения окон и дверей, по заднему фасаду — равномерно с шагом 1,5 м.

К верхушке каждой угловой вертикальной стойки с двух сторон должны подходить диагональные раскосы доской 100х40 мм. К вспомогательным угловым стойкам, не имеющим фиксации оконными и дверными проемами, тоже нужно подвести подобные раскосы, хотя бы с одной стороны. Есть также варианты с подведением коротких раскосов с двух сторон к каждой стойке.

Фронтальный верхний каркасный брус находится на полметра выше нижнего, давая основу для крепления стропил.

Стропила из бруса 50х100 мм расставляются равномерно поперек каркаса с шагом 0,6 м, выходя за каркас с обеих сторон на 30 см. Первое и последнее стропило дополнительно крепится поперечными досками к верхним торцевым балкам.

Как самому сделать каркас бытовки

Постройка бытовки технологически не очень сложна и не требует специальной подготовки или дорогих редких инструментов, однако неопытному строителю не стоит надеяться, что все пройдет быстро и без проблем. Количество необходимых операций по монтажу достаточно высоко, на полное их освоение в процессе возведения может уйти от месяца и больше.

Пошаговая инструкция постройка каркасной бытовки своими руками

Для строительства бытовки с нуля необходимо по порядку выполнить следующие действия:

Подготовка подходящей площадки

Желательно выбрать горизонтальную площадку с твердой почвой, другие варианты потребуют объемных земляных работ.

Подготовительные работы для фундамента

Необходимо снять почву на 30 см по всей площади бытовки с выходом в 0,5 метра за периметр и заменить ее утрамбованным песком. Для большей долговечности песок можно уложить на геотекстиль.

Установка фундамента

Возможные варианты — бетонные блоки, кирпичные столбы, шлакоблочные столбы, литые бетонные фундаменты под стальную опору и так далее, в зависимости от требований по долговечности. Глубина столбов — от 30 см.

Укладывать столбы нужно по шнурам, выставленным и по горизонтали, и согласно чертежу каркаса. Для бытовки 6х3 понадобится 15 столбов, 3 в ширину, 5 в длину, выставленных с шагом 1,5 м.

На свежеуложенном сыром фундаменте 7 дней нельзя производить дальнейшие работы.

Распилка древесины по размерам согласно чертежу

Обработка изготовленных деталей антисептиком и гидрофобными средствами. Дополнительная противопожарная обработка вряд ли обеспечит надежную защиту от открытого огня, но может предупредить случайный пожар от искр и окурков.

Выкладка и закрепление к столбам основы каркаса (венца)

Перед укладкой венца столбы необходимо оснастить двухслойной рубероидной гидроизоляцией. Основа состоит из 3 продольных брусьев и 2 поперечных, размером 150х100 мм. Брусья выкладываются широкой стороной вниз согласно чертежу, выравниваются по уровню и крепятся анкерами/арматурной вязкой к столбам.

Монтаж нижней обвязки каркаса

Производится закрепление бруса сечением 100х100 мм на венец строго по периметру конструкции. На срединную балку обвязка не производится. После монтажа нижней обвязки должна возникнуть ступенька 50 мм по всему внутреннему краю основы.

Установка лаг на пол

Для лаг нужен брус 50х100 мм, монтируют его ребром вниз, на 3 продольных балки венца, вставляя в прорезы размером 30 мм в нижней обвязке. Шаг берется 60 см.

Устроение подпола

Необязательный шаг, продлевающий жизнь бытовке и немного утепляющий ее. Промежутки между столбами по периметру перекрываются тяжелым проницаемым материалом (строительный мусор, к примеру), а сам подпол от песка до лаг засыпается керамзитом.

Установка вертикальных угловых стоек из бруса 100х100 мм

Перед дальнейшим окончательным закреплением стойки выравниваются с помощью уровня и временных двусторонних реечных раскосов.

Монтаж верхней обвязки из бруса 100х100 мм

Задняя и торцевые балки должны крепиться в одной плоскости, на уровне задних стоек, фронтальная балка — выше, по верхней границе передних стоек.

Закрепление конструкции

Закрепление конструкции дополнительными вертикальными стойками из бруса 50х100 мм. Каждое окно или дверь требует двух стоек, между которыми будут проемы. Также нужно устанавливать стойки с шагом 1,5 метра на стенки без проемов.

• Установка горизонтальных брусьев 50х50 мм, ограничивающих оконные и дверные проемы.
• Замена временных реечных раскосов на постоянные из доски 100х40 мм.
• Установка стропил на верхнюю заднюю и фронтальную балку согласно схеме].
• Укладка на стропила обрешетки и кровельного материала согласно инструкции. Существует множество вариантов устройства крыши, но все их надо делать до укладки пола и обшивки стен.
• Монтаж чернового пола. Самым надежным вариантом станет шпунтовая доска 150х30 мм. Укладка производится в сплошной настил по трем балкам венца параллельно лагам.
• Укладка нижней гидроизоляционной мембраны на черновой пол. Подбирается непроницаемый для пара материал.
• Укладка утепления на мембрану между лагами. Используется пластины пенополистирола или минеральной ваты.
• Укладка поверх утеплителя и лаг единой полиэтиленовой мембраны.
• Монтаж настила поперек лаг из обрезной доски 150х40 мм.
• Внешняя обшивка каркаса паронепроницаемым материалом.
• Сплошная древесная обшивка каркаса, в зависимости от требований по виду и долговечности, это может быть вагонка, обрезная доска, щиты из толстой фанеры и так далее.
• Установка окон и дверей.
• Монтаж инженерных систем.
• Внутренняя обшивка каркаса полиэтиленом. В обшиваемые зазоры закладывается и крепится степлером теплоизоляция. Это касается также потолочной поверхности
• Внутренняя обшивка стен и потолка листовыми материалами (ДВП, ДСП, ОСП, фанера) или вагонкой.Установка перегородок из бруса 50х50 с креплением к полу, потолку и стенам, обшивка их листовым материалом.
• Декоративные работы — покраска или покрытие линолеумом пола, установка имитации бруса и тому подобное.

Сколько стоит построить каркасную бытовку

Чтобы рассчитать стоимость постройки, необходимо учитывать не только стоимость материалов, но и цену их доставки, поэтому желательно искать поставщиков не очень далеко от места постройки.

Для постройки качественной бытовки 6х3 по минимуму приблизительно понадобится:

• геотекстиль — 30 кв.м;
• песок — 3-6 кубов;
• материал на столбы;
• анкера — 9 шт.;
• керамзит — 2-3 куба;
• утеплитель — 8 кубов или 81 кв.м пластин;
• брус 150х100 мм — 18 м (0,27 куба);
• брус 100х100 мм — 47 м (0,47 куба);
• брус 50х100 мм — 95 м (0,47 куба);
• доска 40х100 мм — 40 м (0,16 куба);
• шпунтовая доска 30х150 мм — 0,54 куба;
• обрезная доска 40х150 мм — 0,72 куба;
• вагонка 22 мм — 1 куб;
• ОСП — 63 кв.м;
• крепеж — металлические уголки, гвозди или саморезы 80 мм, гвозди 150 мм, саморезы 70 мм и так далее. Количество рассчитывается исходя из техники крепления;гидроизоляционная мембрана и полиэтилен по 81 кв.м;
• обрешеточный брус 50х50 мм — 50 м (0,125 куба);
• профнастил — 21 кв.м;
• кровельные саморезы — 180 штук;
• наружная дверь;
• окна;
• внутренние двери по чертежу;
• дополнительные материалы для декоративной отделки, перегородок и инженерных систем.

Окончательный подсчет материала необходимо производить самостоятельно с учетом чертежа.

С одной стороны, самостоятельное возведение бытовки — довольно длительное и затратное занятие, и многие откажутся от этого в пользу заводских решений. С другой, это хороший способ сэкономить деньги, построив бытовку из дешевых материалов, или наоборот, построить за те же деньги намного более качественную.

В условиях, когда доставка покупной бытовки вообще невозможна, постройка своими руками — единственный вариант. Если вложить в работу все свое терпение и умение, можно превратить временную бытовку в надежное и комфортное жилище.

Бытовки строительные вагончики своими руками — пошаговые инструкции по строительству!

Строительные работы – это сложный и многогранный процесс, для которого требуется предусмотреть буквально каждую мелочь, в том числе и временное жилище для бригады рабочих. Отличным вариантом в данном случае может стать бытовой строительный вагончик.

Ему можно найти множество применений, вплоть до киоска, небольшого кафе или даже мобильного офиса в будущем. Более того, небольшие вагончики, переделанные под дом, нередко встречаются на загородных участках.

Их транспортируют по нескольку раз за год, а это и является основным достоинством временного жилища.

Бытовки строительные вагончики своими руками

Соорудив бытовой вагончик для себя, вы сможете превратить его в настоящий дом со всем необходимым: с кухней, спальней, санузлом. И если вы еще сомневаетесь, стоит ли вкладывать деньги в бытовку, то решайтесь – тут и раздумывать нечего. Если конструкция будет сделана достаточно качественно, то она очень быстро себя окупит. Более того, в будущем ее можно даже сдавать в аренду.

Бытовки строительные вагончики своими руками

Разновидности вагонов-бытовок

Для изготовления вагонов-бытовок используются всего два материала:

Разумеется, деревянные сооружения обходятся дешевле, а если еще правильно обработать обшивку (ею зачастую является вагонка), то бытовка прослужит как минимум десять лет. Если же говорить о металле, то он выглядит современнее, характеризуется прочностью и способностью выдерживать большие нагрузки, но в сравнении с деревом этот материал стоит существенно дороже.

Разновидности вагонов-бытовок

Зачастую вагончики производят на металлическом каркасе, поэтому установка на предварительно возведенный фундамент не требуется – подойдет любая выровненная поверхность или специальные блоки. Вагончик может выполнять одну из трех функций:

• быть временным жильем для строителей;
• быть охранным постом;
• служить складом стройматериалов.

Помещения внутри вагона могут быть разделенными либо совмещенными, но в обоих случаях желательно наличие тамбура – он необходим для защиты от попадания холодного воздуха снаружи.

Строительные бытовки

Полностью деревянные вагончики встречаются реже и то преимущественно на морских побережьях или загородных участках. Бытовка из дерева отлично проводит тепло, благодаря чему ее можно быстро обогреть. К тому же вес такой конструкции намного меньший, чем металлической. Но вне зависимости от выбранного каркаса, вы в любой момент сможете оборудовать свой вагончик колесами и осью, «захватив» с собой в дорогу немного жилплощади.

Вагончик-бытовка на колесах

С помощью модульных конструкций можно создать целый городок из бытовок в непосредственной близости от строительного объекта. Нужно позаботиться лишь о водоснабжении и электричестве. Если на площади застройки недостаточно места, то можете прибегнуть к вертикальному монтажу – главное, чтобы конструкция выдержала.

Плюсы и минусы вагонов-бытовок

Если сравнивать с бытовым контейнером или съемной квартирой, то вагон-бытовка стоит намного дешевле и имеет меньшие габариты. Вот основные преимущества вагончиков:

• приемлемое качество;
• полифункциональность;
• отсутствие необходимости в сборке;
• низкая стоимость;
• возможность многократной транспортировки.

А теперь недостатки:

• ограниченность комплектации;
• необходимость постоянного места для хранения;
• большое количество щелей, соединений (повышенные расходы на отопление);
• низкая пожаробезопасность.

Жилой вагончик-бытовка

Покупка, аренда или строительство?

Остановив свой выбор на вагончике-бытовке, вы наверняка зададитесь этим вопросом. Рассмотрим сильные и слабые стороны каждого из вариантов.

Покупка вагончика

Стоимость в данном случае зависит от размеров и от того, новый вагон или уже б/у. Вот стандартные размеры: 250х250х600 см. В такой конструкции можно поместить от шести до восьми человек, а стоимость будет варьироваться от 40 000 до 60 000 рублей.

Бытовки поменьше стоят дешевле, но их комфортабельность на достаточно низком уровне. К примеру, в вагоне размером в 230х240х400 см смогут поместиться не более четырех человек, но им при этом будет тесно. Такие конструкции будут стоить от 24 000 до 32 000 рублей.

Аренда бытовки

Интерьер вагончика-бытовки

Если строительные работы займут не более полугода, то можно остановиться на варианте аренды такой бытовки. У него (варианта) есть некоторые преимущества:

• вы не будете попусту тратить драгоценное время на поиски подходящего изделия;
• вагончик привезут и установят на стройплощадке работники компании, сдающей его в аренду;
• в бытовке уже будет все необходимое для проживания;
• по окончании оговоренного срока вагончик разберут и увезут тоже без вашего участия.

Бытовки строительные вагончики своими руками

Если участок уже подготовлен и место под установку вагончика выбрано, то не забывайте об одном важном моменте: после сборки бытовку нужно еще и приподнять. Для этого заранее позаботьтесь о фундаментных блоках размером в 20х30х30 см.

Первый этап. Для начала определитесь, какой каркас будет использоваться. Оптимальным вариантом является уже готовый каркас, коим может послужить металлический контейнер.

Если такой возможности у вас нет, начинайте сооружать конструкцию своими силами. Для этого возьмите деревянные брусья 5х5 см длиной в 6 м и соорудите из них каркас (его габариты зависят от потребностей).

Каркас

Обратите внимание! Если размеры бытовки будут превышать средние (о средних мы говорили выше), то позаботьтесь о вспомогательном креплении полозьями – так конструкция будет более надежной.

Второй этап. Далее разметьте окна и двери на заготовках стен, соорудите крышу (для покрытия лучше использовать металлочерепицу или оцинкованную сталь). На нижнюю часть установите полозья из брусьев размером в 20х20 см или 15х15 см и постелите черновой пол. Очень важно после этого проверить его по диагонали.

Для пола можете использовать любой доступный материал, но лучше всего подойдет доска толщиной 5 см. Утеплите минеральной ватой.

Изготовление бытового вагончика своими руками

Третий этап. Затем проведите внешнюю обшивку, используя сэндвич-панели, вагонку или профнастил. На этом же этапе вам предстоит постелить чистовой пол (это может быть ламинат, фанера или та же доска).

Отделка бытовки

Четвертый этап. Следующим этапом работ является внутренняя обшивка вагончика.

Обратите внимание! Параллельно с обшивкой утеплите стены, гидроизолируйте пол и кровлю. Хотя вы можете и отказаться от проведения этой процедуры, если в ваши планы не входит эксплуатация бытовки в зимнее время.

Обшивайте вагончик изнутри поэтапно, не пытайтесь захватить сразу всю площадь помещения. Делайте это так: выбираете сначала одну стену, полностью ее облицовывайте и лишь после того приступаете к следующей.

Утепление бытовки

Пятый этап. Заключительным этапом монтажных работ является установка окон и двери, подводка электроэнергии. Затем, если все сделано правильно, можете приступать к эксплуатации строительного вагончика.

Обшивка

Несколько слов об утеплении конструкции

Чтобы использовать бытовку круглый год, вы обязательно должны ее утеплить. Для этого соорудите обрешетку и вставляйте в проемы конструкции плиты утеплителя. Этим материалом, как уже говорилось, может стать минеральная вата (ее укладывают 5-сантиметровым слоем), но можете использовать и пенополистирол, стекловолокно и проч. Плиты утеплителя укройте специальным изоляционным материалом.

Несколько слов об утеплении конструкции

Особое внимание уделите покупке отделочных материалов, осведомитесь о наличии у продавца сертификата качества. Если вы решили отделывать вагон деревом, то дополнительно можете приобрести лакокрасочные материалы.

Для отделки ровных гипсокартонных поверхностей используйте обои. При укладке деревянного пола сначала установите лаги соответствующих размеров (предварительно обработанные гудроном), уложите утеплитель и слой гидроизоляции, после чего постелите доски.

Можете покрыть доски линолеумом.

Баня из бытового вагончика

Баня из бытового вагончика

При желании бытовой вагончик можно запросто превратить в уютную баню. Для этого утеплите все помещение и отделайте липовой вагонкой, после чего обработайте поверхности антисептическими и влагоотталкивающими средствами. В стандартном вагончике с легкостью поместятся и парилка, и предбанник – нужно лишь соорудить между ними перегородки с дверью.

Обратите внимание! Обязательно позаботьтесь о сливной яме рядом с такой баней!

Печью может послужить как обычная каменка, так и электрическая модель.

В качестве заключения

В итоге хотелось бы отметить, что вагончики-бытовки – это оптимальный вариант не только для временного жилья, но и для таких архитектурных форм, как медицинский пункт или баня (такое применение вагонов успешно практиковалось еще во времена СССР). Сегодня в таких конструкциях можно не только спать, но и спокойно проводить досуг или даже готовить пищу.

— Бытовые строительные вагончики своими руками

Конструкция бытовки, размеры и чертеж

Бытовками называют модульные здания и сооружения для временного проживания, складского хранения и других хозяйственно-бытовых целей.

Они мобильны и удобны для пользования, изготавливаются из разных материалов и имеют различную стоимость. Несущей основой большинства конструкций является деревянный или металлический каркас.

Двойная обшивка стен, пола и потолка с утеплителем внутри позволяют создать достаточно комфортные условия для временного и постоянного проживания людей.

Строительные конструкции бытовок должны обеспечить:

• возможность мобильного использования;
• простая установка и демонтаж;
• длительный срок эксплуатации;
• многократное использование;
• возможность применения для различных целей.

Выбор устройства модуля зависит от конкретных условий эксплуатации и целевого применения.

Особенности бытовок различного назначения

Бытовки относятся к простым сооружениям временного пользования. В число основных элементов этих сооружений входят:

• деревянный или металлический несущий каркас;
• внешняя и внутренняя обшивка внутри которой находится утеплитель;
• дверная коробка и полотно;
• оконные блоки;
• деревянный пол и потолочное перекрытие;
• кровля.

Кроме этого, в зависимости от назначения строительные и дачные бытовки могут быть оборудованы осветительными и отопительными приборами, санузлом, умывальником, кухней и другим оснащением.

Наружная обшивка и внутренняя отделка может быть выполнена из таких материалов, как:

• доска или брус;
• листовой профилированный металл;
• натуральная или пластиковая вагонка;
• фанера, ДСП или ДВП.

Для утепления вагончика используют минераловатные маты, пенопласт, пенополистирол и пенополиуретан. Двери и окна изготавливаются из дерева или металлопластика. В оконные проему металлических конструкций наиболее часто устанавливают пластиковые блоки, в деревянных домиках чаще всего можно увидеть блоки из древесины.

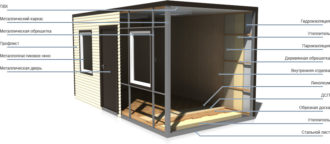

Размеры и устройство стандартной бытовки

Технические характеристики:

• Размер: 6м — длина; 2,4м — ширина; 2,5м — высота.
• Вес стандартной бытовки: — 2,2 — 2,5 тонн.
• Каркас: металлический (профиль 100х50х3мм, гнутый угол 90х90х3 мм).
• Наружная отделка: оцинкованный или окрашенный профнастил С-8.
• Утепление: минеральная вата 50-100мм.
• Пароизоляция : техническая пленка.
• Черновой пол: доска хвойных пород 25мм.
• Внутренняя отделка стен и потолка: ДВП, вагонка, ПВХ панели.
• Чистовой пол: Линолеум.
• Окно: 800х800мм.

Виды бытовок по типу планировки

Они могут отличатся по внутреннем строению, наличию или отсутствию перегородок. Исходя их этого свера применения этих модулей так же может быть разной, подробнее об этом здесь.

Бытовки из древесины

Деревянные каркасы модулей собирают из оцилиндрованного бревна или бруса и обшивают с снаружи фанерой или вагонкой. Внутренняя отделка может быть выполнена из этих же материалов, а так же фанерой, ДСП или ДВП. В отличие от металлических домиков деревянные бытовки намного легче и теплее. Для их установки не требуется устройство мощного бетонного фундамента.

Приобретение или изготовление деревянной бытовки будет целесообразным, если ее планируется эксплуатировать не более одного года. После этого она может быть использована в другом качестве. Средняя цена такой бытовки будет примерно 60000 рублей, аренда обойдется в разы дешевле, подробнее со стоимостью можно ознакомится здесь.

Сборка конструкции

Щитовые бытовки это самые недорогие, но и недолговечные модули. Сборка каркаса выполняется из деревянного бруса сечением не более 100 мм. Работа выполняется всего из нескольких этапов. Ниже привереды фото каждого из них, которые не сложно сделать своими руками.

Сборка основания, установка его на бетонные блоки. Между брусом и блоками обязательно прокладывается гидроизоляция. Это может быть как рубероид так и пленка.

Установка вертикальных стоек каркаса. Соединяются элементы с помощью саморезом и металлических монтажных уголков. Вертикальность и горизонтальность деталей проверяется по уровню.

Сборка каркаса, монтаж окон и дверного блока. Все детали соединяются саморезими и уголками. Косые распорки придают каркасу дополнительную жесткость.

Обшивка наружных стен, может использоваться деревянная вагонка или ПВХ панели. Обязательно использовать гидробарьер.

Внешняя обшивка из вагонки, тонкой доски или фанеры. В качестве утеплителя применяется стекловата или пенопласт с малой плотностью.

Пол выстилается доской 20-25 мм и недорогим напольным покрытием. Стены и потолок обшиваются фанерой, ДВП или МДФ. В качестве кровельного покрытия используют оцинкованное железо. Кровля может быть односкатной или двухскатной.

Для проживания в холодное время года домики утепляют. Делать это можно несколькими способами и различными материалами, более подробно об этом можно прочитать здесь.

Домики из бруса, преимущества и недостатки

Использование деревянного бруса для сборки конструктивных элементов бытовки целесообразно на даче или в качестве хозяйственных построек типа гостевого домика, бани или кладовой. Брус обойдется дороже, но это полностью оправдано повешенной прочностью сооружения. В результате вы сможете пользоваться таким домиком много лет без необходимости проведения периодических ремонтов и восстановления элементов.

Брус является экологически чистым материалом, а само сооружение имеет красивый внешний вид и не требует внутренних отделочных работ. Для уплотнения швов применяется пакля или льняной ватин. Двери и оконные блоки в большинстве случаев деревянные. Это позволяет выдержать единый стиль и существенно упростить выполнение монтажа.

Основной недостаток бытовок щитовой конструкции заключается в слабости каркаса, приводящая со временем к деформациям и потере первоначального вида.

Металлические модули

Устройство внутреннего деревянного каркаса

Для длительной эксплуатации, превышающей один год лучше всего приобрести или изготовить металлическую бытовку. Основой такой металлической конструкции является каркас из профильного металлопроката и деревянный брус сечением не менее 100 мм. Наружная поверхность обшита профильным листовым металлом или полимерными материалами.

В качестве утеплителя используют минераловатные или пенопластовые плиты. Внутренняя отделка вагонкой, ламинированной фанерой, огралитом или пластиковыми панелями. Сложность изготовления этого типа конструкции заключается в необходимости иметь специальное металлообрабатывающее оборудование, которое есть далеко не у всех.

Технология сборки модульной металлической бытовки

Процесс изготовления бытовых вагончиков включает следующие этапы:

• разработка проекта, включающего чертеж несущего каркаса и его размеры;
• приобретение необходимых материалов;
• сборка металлической или деревянной несущей конструкции;
• обшивка внешней стороны каркаса листовым материалом или вагонкой;
• закрепление ветрозащиты на внутренней стороне обшивки;
• утепление стен, пола и потолка теплоизоляционным материалом;
• защита утеплителя паробарьером;
• настил деревянных полов;
• обшивка стен и потолка отделочным материалом;
• установка дверей и оконных блоков;
• устройство кровли из оцинкованного железа.

Все детали на металлокаркасе должны быть обработаны грунтом и окрашены. Для возможности погрузки бытовки на автотранспорт необходимо предусмотреть наличие монтажных петель.

обзоры изготовления металлических и деревянных конструкций
