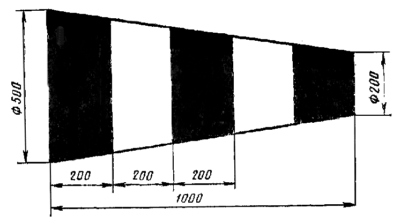

Как сделать ветроуказатель своими руками?

В этой статье:

Самодельный ветрогенератор своими руками, как сделать ветряк на 220В

Оплата электроэнергии на сегодняшний день занимает немалую долю в затратах на содержание жилища. В многоквартирных домах, единственный способ экономии — переход на энергосберегающие технологии, и оптимизация расходов по многотарифным схемам (ночной режим оплачивается по сниженным ценам). А при наличии приусадебного участка можно не только сэкономить на потреблении, но и организовать для частного дома самостоятельное энергообеспечение.

Это нормальная практика, которая зародилась в Европе и северной Америке, а последние пару десятилетий активно внедряется и в России. Однако оборудование для автономного энергоснабжения достаточно дорогое, окупаемость «в ноль» наступает не раннее, чем спустя 10 лет. В некоторых государствах, можно возвращать энергию в общественные сети по фиксированным тарифам, это сокращает время окупаемости. В Российской Федерации для оформления «кэшбека» требуется пройти ряд бюрократических процедур, поэтому большинство пользователей «бесплатной» энергии предпочитают строить ветряной генератор своими руками, и пользоваться им только для личных нужд.

Правовая сторона вопроса

Самодельный ветрогенератор для дома не попадает под запреты, его изготовление и применение не влечет за собой административного либо уголовного наказания. Если мощность ветряного генератора не превышает 5 кВт, он относится к бытовым устройствам, и не требует никаких согласований с местной энергетической компанией.

Тем более, не требуется уплачивать какие-либо налоги, если вы не получаете прибыль при продаже электроэнергии. Кроме того, самодельный генерирующий ветряк даже с такой производительностью, требует сложных инженерных решений: смастерить его на тек просто. Поэтому мощность самоделки редко превышает 2 кВт.

Собственно, этой мощности обычно достаточно для энергоснабжения частного дома (конечно, если у вас нет бойлера и мощного кондиционера).

В данном случае, речь идет о федеральном законодательстве. Поэтому перед принятием решения об изготовлении ветряка своими руками, не лишним будет проверить наличие (отсутствие) субъектовых и муниципальных нормативных правовых актов, которые могут накладывать некоторые ограничения и запреты. Например, если ваш дом расположен на особо-охраняемой природной территории, использование ветровой энергии (а это природный ресурс) может потребовать дополнительных согласований.

Проблемы с законом могут возникнуть при наличии беспокойных соседей. Ветряки для дома относятся к индивидуальным постройкам, поэтому на них также распространяются некоторые ограничения:

Высота мачты (даже если ветрогенератор без лопастей) не может превышать установленных в вашем регионе норм. Кроме того, могут действовать ограничения, связанные с расположением вашего участка. Например, над вами может проходить посадочная глиссада к ближайшему аэродрому. Или в непосредственной близости от вашего участка проходит линия электропередач. При падении, конструкция может повредить столбы или провода. Общие ограничения при нормальной ветровой нагрузке составляют 15 метров в высоту (некоторые самодельные ветряки взмывают на 30 метров). Если мачта и корпус устройства имеют большую площадь сечения, к вам могут предъявить претензии соседи, на чей участок падает тень. Понятно, что такие жалобы обычно возникают «из вредности», но правовая основа имеется.
Шум от лопастей. Основной источник проблем с соседями. При работе классической горизонтальной конструкции, ветряк издает инфразвук. Это не просто неприятный шум, при достижении определенного уровня, волновые колебания воздуха оказывают неблагоприятное воздействие не организм человека и домашних животных. Самодельный генератор для ветряка, как правило, не является «шедевром» инженерной мысли, и сам по себе может издавать сильный шум. Крайне желательно официально протестировать ваше устройство в органах надзора (например, в СЭС), и получить письменное заключение о том, что установленные шумовые нормы не превышены.
Электромагнитное излучение. Любой электроприбор излучает эфирные помехи. Возьмем, к примеру ветряк из автомобильного генератора. Для снижения уровня помех автомобильного приемника, в машине устанавливаются конденсаторные фильтры. При разработке проекта обязательно учитывайте этот момент.Важно! Любое генерирующее устройство должно быть заземлено. Помимо обеспечения безопасности, это поможет снизить уровень помех.Претензии могут быть предъявлены не только от соседей, у которых возникнут проблемы с приемом теле радио сигналов. Если неподалеку расположены промышленные или военные приемные центры, не лишним будет проверить уровень помех в подразделении контроля радиоэлектронных помех (РЭБ).
Экология. Звучит парадоксально: казалось бы, вы используете экологически чистый агрегат, какие могут быть проблемы? Пропеллер, расположенный на высоте 15 метров и выше, может стать препятствием на пути миграции пернатых. Вращающиеся лопасти незаметны для птиц, и они легко попадают под удар.Совет: Чем больше у вас образуется документов, подтверждающих безопасность ветрогенератора для окружающих, тем проще будет впоследствии отражать «атаки» беспокойных соседей и назойливых проверяющих.

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

Классическая конструкция — ось вращения расположена параллельно земле, плоскость лопастей — перпендикулярно. Такая схема предусматривает свободное вращение вокруг вертикальной оси, для позиционирования «по ветру».Чтобы плоскость вращения всегда занимала эффективное положения перпендикулярно направлению ветра, требуется хвостовое оперение, которое работает по принципу флюгера. Принцип действия простой: ветер меняет направление, воздействует на хвостовую плоскость, ось вращения генератора всегда расположена вдоль движения потока воздуха. Единственная сложность — подключение силовых кабелей. Если корпус генератора совершит несколько оборотов вокруг вертикальной оси, провода намотаются на мачту, и оборвутся. Поэтому требуется установка ограничителя. Он не позволяет совершить полный оборот, но приводит к зависанию) корпуса в мертвых зонах.Промышленные образцы имеют электронный регулятор слежения за направлением, и поворачивает корпус с помощью встроенного электромотора.Решить проблему можно с помощью цилиндрического пропеллера, который принимает воздушный поток как поперек, так и вдоль оси вращения. Правда, эффективность зависит от угла атаки. Чем больше ветер отклоняется от угла 90°, тем ниже КПД.Но такую конструкцию трудно сделать своими руками, из-за сложностей в аэродинамике движителя.
Оптимальный вариант — вертикальные генераторы (то есть, ось вращения вала располагается перпендикулярно земле). При таком расположении аэродинамического движителя, вы вообще не зависите от направления ветра. Вращение одинаково эффективно, и зависит только от силы потока воздуха.Форма лопастей может быть самой разной, есть простор для инженерной мысли. Существует множество интересных аэродинамических проектов, разработанных научными учреждениями. Причем чертежи большинства их них представлены в свободном доступе. Причем конструкции, опубликованные в литературе технической направленности времен СССР, порой оказываются наиболее рациональными.Роторные винты имеют неоспоримое преимущество: вертикальный генератор закреплен статично, что упрощает электрическое подключение. Нет необходимости устанавливать ограничители вращения, как в горизонтальных схемах.

По номиналу генерируемого напряжения

Ветрогенераторы, изготовленные своими руками на 220 вольт, не требуют дополнительных преобразователей величины напряжения, и являются конструкциями прямого применения. Однако их работа зависит от силы ветра. Как минимум, необходим стабилизатор на выходе, выполняющий функцию регулятора при разных оборотах вала. При отсутствии ветра, система просто не работает.Преимущества неоспоримы: как правило, используется мощный электродвигатель, на который можно устанавливать винт, непосредственно закрепив его к валу ротора. Переделки минимальны по трудозатратам, такие моторы уже имеют удобный постамент, остается лишь изготовить опорную площадку.Электродвигатели можно найти с минимальными финансовыми затратами: от любой списанной электроустановки. Например, промышленного вентилятора. Подходят и моторы от бытовой техники: стиральные машины, пылесосы.
12 вольт (реже 24 вольта). Наиболее популярная конструкция — ветрогенератор своими руками из автомобильного генератора. Причем он демонтируется из автомобиля-донора в комплекте с преобразователем напряжения. Переделка схемы не требуется: на выходе мы получаем либо 14 вольт (в автомобиле таким напряжением заряжается аккумулятор), либо требуемые для питания вашей энергосистемы 12 вольт. Наличие шкива позволяет сконструировать ременную передачу с требуемым соотношением оборотов. Ответную часть также можно снять с автомобиля донора.При желании, лопасти крепятся непосредственно на вал.Такие ветрогенераторы можно использовать как для непосредственного подключения к потребителю, так и в автомобильном режиме, воспроизведя систему зарядки в комплекте с аккумулятором. Если для организации энергоснабжения требуется 12 вольт, питание берется напрямую с клемм аккумулятора. Для получения 220 вольт, используется преобразователь. Подходящий вариант — источник бесперебойного питания.Система работает следующим образом: если отбираемая мощность ниже, чем может обеспечить генератор — аккумуляторные батареи заряжаются. Если порог превышен — мощность генерируется от АКБ.

Типовые примеры самодельных ветрогенераторов

Устройство ветрогенератора одинаковое, вне зависимости от выбранной схемы.

Пропеллер, который может быть установлен как непосредственно на вал генератора, так и с помощью ременной (цепной, шестеренной передачи).
Собственно генератор. Это может быть готовое устройство (например, с автомобиля), либо обычный электродвигатель, который при вращении вырабатывает электроток.
Инвертор, регулятор напряжения, стабилизатор — в зависимости от выбранного напряжения.
Буферный элемент — аккумуляторные батареи, обеспечивающие непрерывность генерации, вне зависимости от наличия ветра.
Установочная конструкция: мачта, кронштейн для монтажа на крыше.

Пропеллер

Можно изготовить из любого материала: хоть из пластиковых бутылок. Правда гибкие лопасти существенно ограничивают мощность.

Достаточно вырезать в них полости, для забора ветра.

Неплохой вариант — ветряк бытового из кулера. Вы получаете готовую конструкцию с профессионально выполненными лопастями и сбалансированным электродвигателем.

Аналогичная конструкция изготавливается из охладителя компьютерных блоков питания. Правда мощность такого генератора мизерная — разве что зажечь лампу на светодиодах, или зарядить мобильный телефон.

Тем не менее, система вполне работоспособна.

Неплохие лопасти получаются из алюминиевых листов. Материал доступен, его несложно отформовать, пропеллер получается достаточно легким.

Если вы создаете роторный пропеллер для вертикального генератора, можно воспользоваться жестяными банкам, разрезанными вдоль. Для мощных систем применяются половинки стальных бочек (вплоть до объема 200 литров).

Разумеется, придется с особой тщательностью подойти к вопросу надежности. Мощный каркас, вал на подшипниках.

Генератор

Как говорилось выше, можно использовать готовый автомобильный, или электродвигатель от промышленных электроустановок (бытовой техники). В качестве примера: ветрогенератор из шуруповерта. Используется вся конструкция: двигатель, редуктор, патрон для крепления лопастей.

Компактный генератор получается из шагового двигателя принтера. Опять же, мощности хватает лишь на питание светодиодного светильника или зарядного устройства смартфона. На природе — незаменимая вещь.

Если вы с паяльником «на ты», и неплохо разбираетесь в радиотехнике — генератор можно собрать самостоятельно. Популярная схема: ветрогенератор на неодимовых магнитах. Преимущества конструкции — можно самостоятельно рассчитать мощность под ветровую нагрузку в вашей местности. Почему неодимовые магниты? Компактность при высокой мощности.

Можно переделать ротор имеющегося генератора.

Либо создать собственную конструкцию, с изготовлением обмоток.

Эффективность такого ветряка на порядок выше, чем при использовании схемы с электродвигателем. Еще одно неоспоримое преимущество — компактность. Неодимовый генератор плоский, и его можно разместить непосредственно в центральной муфте пропеллера.

Мачта

Изготовление этого элемента не требует познаний в электронике, но от его прочности зависит жизнеспособность всего ветрогенератора.

Например, мачта высотой 10–15 метров требует грамотно рассчитанных растяжек и противовесов. Иначе сильный порыв ветра может завалить конструкцию.

Если мощность генератора не превышает 1 кВт, вес конструкции не такой большой, и вопросы прочности мачты отходят на второй план.

Итог

Самодельный ветрогенератор — не такая сложная конструкция, как может показаться на первый взгляд. С учетом высокой стоимости заводских изделий, можно изрядно сэкономить, изготовив домашнюю ветряную электростанцию и вполне доступных материалов. С учетом небольших затрат на создание ветряка, окупится он достаточно быстро.

по теме

Источник: https://ProFazu.ru/elektrooborudovanie/samodelki-oborud/vetrogenerator-svoimi-rukami.html

Вертушка из пластиковых бутылок и флюгер

Изобретение флюгера уходит корнями в далекое прошлое. Ветряки изготавливали из металла в форме животных или птиц. Кроме указания направления ветра, флюгер считался оберегом города от врагов. Сейчас изделие используют больше как декоративное украшение, изготовляя его своими руками из подручных материалов. На дачах многие делают флюгер из пластиковой бутылки не только ради забавы. Его звук и вращение отпугивает птиц от урожая.

Общее устройство флюгера

Разные флюгеры отличаются по форме и материалу, но общее их устройство остается неизменным на протяжении многих лет.

Ветряк состоит из следующих деталей:

Корпус удерживает вращающуюся ось. Для металлической конструкции применяется труба с двумя подшипниками. Корпусом изделия из пластиковой бутылки может послужить обыкновенный деревянный брусок.
Защитный колпак располагается на оси. По форме он напоминает конус и служит зонтиком корпуса, закрывающим его от дождя. Вдобавок колпак служит ограничителем оси, удерживая ее на определенной высоте.
Ось соединяет флюгарку с корпусом. На ней вращается верхняя часть от воздействия ветра. Изготавливают ось своими руками из ровного стального прута. Для ПЭТ бутылки подойдет даже гвоздь.
Роза ветров представляет крестовину из полос или прутов с закрепленными буквами, указывающими стороны света. По флюгарке и стрелкам розы ветров узнают направление ветра.
Флюгаркой называют вращающуюся часть. Она-то и указывает направление ветра по розе ветров. Для красоты флюгарке придают форму птицы или зверя. Самую простую конструкцию делают своими руками из ПЭТ бутылки. Указателем флюгарки служит стрелка, а противовес необходим для центрации на оси.

По такому же принципу изготавливают ветряк из пластиковой емкости. Если в определении направления ветра нет надобности, розу ветров из конструкции можно исключить. Да и защитный колпачок не играет существенной роли из-за отсутствия подшипников.

Совет! Изготавливая флюгер из пластиковой бутылки для определения направления ветра, конструкцию можно усовершенствовать устройством измерения силы порывов. Приспособление состоит из металлической пластины, подвешенной веревкой к флюгарке. Рядом устанавливают шкалу. При отклонении пластины по измерительной шкале узнают силу ветра.

Изготовление ветряка своими руками из ПЭТ бутылки не займет много времени. Самым сложным здесь будет процесс вырезания пропеллера. Для красоты его можно сделать с емкости другого цвета. Например, корпус будет прозрачный, а пропеллер – коричневый.
Но обо всем по порядку:

Для изготовления флюгера понадобится 2 бутылки. Цвет и емкость можно взять по предпочтению. Обязательно наличие 1 пробки для крепления пропеллера. Совет! Высоко установленный корпус из прозрачной бутылки будет плохо заметным, особенно если она имеет голубой оттенок под цвет неба. Оптимально использовать цветные емкости темных тонов.
У одной бутылки отрезают дно и в перевернутом состоянии, как на фото, делают разметку маркером. По граням дна должно получиться 5 лопастей.
Пластик ближе к донышку идет с утолщением и его резать ножницами будет проблематично. Лучше воспользоваться ручным лобзиком или ножовочным полотном по металлу. Из коричневой бутылки емкостью 2,5 л можно вырезать вот такой винт, как показано на фото.
По центру пропеллера горячим гвоздем прожигают отверстие. Его можно высверлить тонким сверлом или острым концом ножниц.
Из 5 см отрезка проволоки толщиной 2 мм изготавливают ось. Ее нагревают докрасна на огне и вставляют в центр пробки. Проволока должна вплавиться в пластиковую пробку.
Для вращения самого ветряка необходимо сделать своими руками еще одну ось, только в горлышке бутылки. Ее делают аналогично, как и в пробке, только проволоку желательно взять стальную и длиной 20–30 см. Должен получиться узел, как на фото.

На общую ось вращения сквозь отверстие в горлышке надевают бутылку. С обеих сторон горлышка прут обматывают изолентой. Ограничитель предотвратит опускание или поднятие бутылки по оси.
Пробку со вплавленной проволокой закручивают на резьбу бутылки, таким же методом надевают пропеллер, и наматывают ограничитель. Для надежности ограничители можно прижать несколькими витками медной проволоки.

Сделанный своими руками ветряк готов. Осталось его закрепить на мачту и установить как можно выше.

На этом видео показан музыкальный флюгер:

Какие функции выполняет изделие из бутылки

Больше всего флюгеры востребованы жителями приморских поселков. Например, рыбаки узнают направление ветра и определяют, будет ли шторм.
Сделанный своими руками и установленный во дворе флюгер из ПЭТ бутылки может выполнять такие функции:

При выполнении некоторых сельхозработ флюгер поможет учитывать направление и силу ветра. Особенно это важно при посеве мелких семян растений или во время обрабатывания участка химикатами.
Красиво сделанный ветряк является декоративным украшением двора, выделяющим его среди соседских участков. Особенно привлекательно смотрятся большие конструкции из цветных бутылок.
Флюгер из четырех бутылок способен издавать звуки, отпугивающие птиц от подоспевающего урожая. Некоторые дачники конструкцией, представленной на фото, отпугивают кротов.

Если приложить фантазию, флюгарок может стать рекламой деятельности хозяина. Его изготовляют по роду занятий. Например, сделать вывеску сапожнику поможет ветряк, сделанный по форме сапога.

Раньше люди считали флюгер амулетом, оберегающим дом от злых духов вращающимися элементами. Если в это кто-то до сих пор верит, то изготовить талисман из бутылки не составит особого труда. На этом видео показана вертушка из ПЭТ бутылок:
Установка на даче ветряка из ПЭТ бутылки не заберет много времени, зато радости детям доставит максимум, плюс добавит украшение двора.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/aksessuary/vetryak-iz-plastikovyx-butylok-i-flyuger-svoimi-rukami.html

Ветрогенератор своими руками – руководство по постройке эко-генератора, его монтаж и подключение (105 фото)

Ветрогенератор или в простонародье ветряк – нехитрое приспособление, обеспечивающее своему хозяину немалую экономию за счет выработки бесплатного электричества. Такая установка – мечта любого владельца отрезанного от централизованных сетей участка или дачника, недовольного вновь полученной квитанцией за потребление электроэнергии.

Разобравшись в конструкции ветрогенератора, принципе его функционирования, изучив чертежи, можно самостоятельно сделать и установить ветряк, обеспечив свой дом неограниченной альтернативной энергией.

Законно ли использование ветра?

Создание собственной, хоть и компактной, но электростанции – вещь серьезная, поэтому логично, что невольно возникает вопрос: а законно ли их использование? Да, если мощность запускаемой от ветра установки не будет превышать 1 кВт, что вполне хватит для обеспечения электрическим током среднего загородного дома.

Дело в том, что именно с таким показателем мощности устройство считается бытовым и не требует обязательной регистрации, сертификации, согласования, постановки на учет и, тем более, не облагается никаким налогом.

Впрочем, перед тем, как сделать ветрогенератор для дома, лучше обезопасить себя и учесть несколько моментов:

Не приняты ли в регионе проживания особые ограничения на использование альтернативных источников энергии?
Какова допустимая на местности высота мачты?
Не будет ли шум от редуктора и лопастей превышать установленные нормативы?
Предусматривать ли защиту от создаваемых эфирных помех?
Не станет ли мачта мешать миграции птиц или вызывать другие экологические проблемы?

Если заранее продумать все нюансы, то ни налоговая, ни экологические службы, ни соседи не смогут предъявить претензии и воспрепятствовать получению бесплатной электроэнергии.

Как работает ветряк?

На фото готовые самодельные ветрогенераторы представлены вытянутыми металлическими конструкциями на трех или четырех опорах, с лопастями, двигающимися от ветра. В итоге получаемая потоком ветра кинетическая энергия преобразуется в механическую, которая в свою очередь запускает ротор и становится электрическим током.

Данный процесс является результатом налаженной работы нескольких обязательных составных элементов ветроэлектрической установки (ВЭУ):

Пропеллер из двух и более лопастей;
Ротор турбины;
Редуктор;
Контроллер;
Ось электрического генератора и генератор;
Инвертор;
Аккумулятор.

Также необходимо предусмотреть тормозной блок, гондолу, мачту, флюгер, низко и высокоскоростной вал. Устройство определяет и принцип работы ветрогенератора: вращающийся ротор производит трехфазный переменный ток, проходящий через систему контроллера и заряжающий аккумулятор постоянного тока.

Конечные амперы преобразуются инвертором и направляются по подключенной проводке к выходным точкам: розеткам, освещению, бытовой технике и электроприборам.

Как сделать своими руками?

Самой надежной и простой по конструкции считается роторная ВЭУ, представляющая собой установку с вертикальной осью вращения. Готовый самодельный генератор такого типа способен полностью обеспечить энергопотребление дачи, включая оснащение жилого помещения, хозяйственных строений и уличное освещение (правда, не слишком яркое).

Если достать инвертор с показателями в 100 Вольт и аккумулятор в 75 Ампер, то ветряк будет намного мощнее и производительнее: электричества хватит и на видеонаблюдение, и на сигнализацию.

Чтобы сделать ветрогенератор, понадобятся детали конструкции, расходные материалы и инструменты. Первым делом необходимо подыскать подходящие составные элементы ветряка, многие из которых можно найти среди старых запасов:

Генератор от автомобиля с мощностью около 12 V;
Аккумуляторная батарея на 12 V;
Кнопочный полугерметичный выключатель;
Инвентор;
Реле автомобиля, служащее для зарядки аккумулятора.

Также потребуются расходные материалы:

Крепежи (болты, гайки, изолирующая лента);
Стальная или алюминиевая емкость;
Проводка сечением в 4 кв. мм (два метра) и 2,5 кв. мм (один метр);
Мачта, тренога и другие элементы для усиления устойчивости;
Крепкая веревка.

Желательно найти, изучить и распечатать чертежи ветрогенераторов своими руками. Потребуются и инструменты, в числе которых болгарка, метр, пассатижи, сверло, острый нож, электродрель, отвертки (крестовая, минусовая, индикаторная) и гаечные ключи.

Подготовив все необходимое, можно приступать к сборке, ориентируясь на пошаговую инструкцию, рассказывающую, как сделать ветрогенератор своими руками:

Из металлической емкости вырезать лопасти одинакового размера, оставив у основания нетронутую полоску металла в несколько сантиметров.
Симметрично проделать отверстия дрелью для имеющихся болтов в дне основания емкости и шкиве генератора.
Отогнуть лопасти.
Зафиксировать на шкиве лопасти.
Установить и закрепить генератор на мачте хомутами или веревкой, отступив от верха порядка десяти сантиметров.
Наладить проводку (для подключения аккумулятора достаточно метровой жилы сечением в 4 кв. мм, для нагрузки освещением и электроприборами – 2,5 кв. мм).
Отметить схему подключения, цветовую и буквенную маркировку для будущего ремонта.
Установить преобразователь проводом с четвертным сечением.
При необходимости украсить конструкцию флюгером и покрасить.
Закрепить провода, обмотав мачту установки.

Ветрогенераторы своими руками на 220 Вольт – это возможность обеспечить дачу или загородный дом бесплатной электроэнергией в кратчайшие сроки. Наладить такую установку можно даже новичку, а большинство деталей для конструкции уже давно без дела лежат в гараже.

Фото ветрогенераторов своими руками

Источник: https://electrikmaster.ru/vetrogenerator-svoimi-rukami/

Ветрогенератор простой домашний своими руками

Альтернативная энергия, добываемая посредством «ветряной мельницы» — заманчивая идея, охватившая огромное число потенциальных потребителей электричества. Что же, электромехаников разного калибра, пытающихся сделать ветрогенератор своими руками, можно понять. Дешёвая (практически бесплатная) энергетика всегда ценилась на вес золота. Между тем установка даже простейшего домашнего ветрогенератора даёт реальную возможность получить бесплатный ток. Но как сделать домашний ветрогенератор своими руками? Как заставить работать систему энергии ветра? Попробуем раскрыть занавес тайны с помощью опыта бывалых электромехаников.

Основа домашнего ветрогенератора

Тема изготовления и установки самодельных ветряных генераторов очень широко представлена в сети Интернет. Однако большая часть материала – это банальное описание принципов получения электрической энергии от природных источников.

Теоретическая методика устройства (установки) ветрогенераторов уже давно известна и вполне понятна. А вот как обстоят дела практически в бытовом секторе – вопрос, раскрытый далеко не полностью.

Чаще всего в качестве источника тока для самодельных домашних ветрогенераторов рекомендуют выбирать автомобильные генераторы или асинхронные двигатели переменного тока, дополненные неодимовыми магнитами.

НЕОДИМОВЫЙ

Процедура переделки асинхронного электродвигателя переменного тока под генератор для ветряка. Заключается в изготовлении «шубы» ротора из неодимовых магнитов. Крайне сложный и долговременный процесс

Однако оба варианта требуют существенной доработки, нередко сложной, дорогостоящей, отнимающей много сил и времени.

Куда проще и легче во всех отношениях установить электродвигатели, подобные тем, что выпускались прежде и выпускаются теперь фирмой Ametek (пример) и другими.

Для домашней ветрогенераторной установки подходят моторы постоянного тока напряжением 30 – 100 вольт. В режиме генератора от них можно получить примерно 50% от заявленного рабочего напряжения.

Следует отметить: при работе в режиме генерации электродвигатели постоянного тока требуется раскручивать до скорости выше номинальной.

При этом каждый отдельно взятый мотор из десятка одинаковых экземпляров, может показывать совершенно разные характеристики.

Поэтому оптимальный подбор электродвигателя к домашнему ветрогенератору логичен при следующих показателях:

Высокий параметр рабочего напряжения.
Низкий параметр RPM (угловая скорость вращения).
Высокое значение рабочего тока.

Так, удачным под установку выглядит мотор производства фирмы Ametek с рабочим напряжением 36 вольт и угловой скоростью вращения — 325 об/мин.

Именно такой электродвигатель используется в конструкции ветрогенератора – установки, что описана ниже в качестве примера домашнего ветряка.

ЭЛЕКТРОМОТОР

Мотор постоянного тока для домашнего ветрогенератора. Оптимальный вариант из числа продуктов, изготовленных фирмой Ametek. Также удачно подходят подобные электродвигатели производства других фирм

Проверить эффективность любого похожего мотора несложно. Достаточно подключить к электрическим выводам обычную автомобильную лампу накаливания на 12 вольт и крутануть вал мотора рукой. При хороших технических показателях электродвигателя лампа обязательно зажжётся.

Ветрогенератор в домашнем конструкторском наборе

Итак, можно считать, что выбран генератор — главная деталь системы регенерации энергии ветра. Остаётся добавить:

винт на три лопасти,
флюгерную систему,
мачту металлическую,
контроллер заряда АКБ.

Желательно, но не обязательно, соблюсти последовательность производства всех оставшихся частей ветряного генератора. Последовательность – это порядок, который необходим в любом деле для достижения результативности. Очевидно: существенную помощь в строительстве энергетической машины оказывают готовые наборы:

Изготовление лопастей пропеллера

Достаточно лёгким и простым видится изготовление лопастей винта генератора из пластиковой трубы диаметром 150-200 мм.

Для описываемой конструкции домашнего ветрогенератора были сделаны (вырезаны) три лопасти. Материал: 152-миллиметровая сантехническая труба. Длина каждой лопасти – 610 мм.

ЛОПАСТИ

Лопасти для пропеллера домашнего ветрогенератора. Элементы пропеллера изготовлены из обычной сантехнической трубы, что широко используется в хозяйстве ЖКХ

Сантехническая труба изначально отрезается по размеру длины с небольшим запасом на обработку. Затем отрезанный кусок рассекается по осевой линии на четыре одинаковых части.

Каждая часть вырезается по несложному шаблону рабочей пропеллерной лопасти. Все кромки резов необходимо тщательно зачистить – отполировать для лучшей аэродинамики.

Элементы пропеллера ветрогенератора – пластиковые лопасти, закрепляются на шкиве, собранном из двух отдельных дисков. Шкив насаживается на вал мотора и притягивается винтом.

Та часть ступицы, на которой крепятся лопасти, имеет диаметр 127 мм. Другая часть – шестерня, в диаметре имеет размер 85 мм. Обе детали ступицы не изготавливались специально.

СТУПИЦЫ

Закреплённые на ступице лопасти винта домашнего ветряка. Собранный из подручных деталей и готовый к установке на домашний ветрогенератор простейший винт

Металлический диск и шестерню удалось найти в старом техническом хламе. Но диск был без отверстия под вал, а шестерня имела малый диаметр. Объединением этих деталей в единое целое удалось решить проблему соотношения массы и диаметра.

После закрепления лопастей, осталось лишь закрыть торец ступицы пластиковым обтекателем (опять же для аэродинамики).

Флюгерная основа ветрогенератора

Обычный деревянный брусок (желательно из твёрдых пород) длиной 600 мм подойдёт для флюгерной основы. На одном конце бруска хомутами закрепляется электродвигатель, на другом монтируется «хвост».

ФЛЮГЕРНЫЙ

Флюгерная часть установки, куда поставлены двигатель и хвост ветряка. Мотор дополнительно закрепляется хомутами, хвост накладными брусочками

Хвостовая часть сделана из листового алюминия – это вырезанный прямоугольный кусок, который попросту устанавливается между наставными брусочками и скрепляется винтами.

Для улучшения свойств долговечности, деревянный брусок рекомендуется дополнительно обработать пропиткой и покрыть сверху лаком.

На нижней плоскости бруска, на расстоянии 190 мм от заднего торца бруса, через опорный фланец закрепляется трубчатый отвод под соединение с мачтой.

МАЧТОВЫЙ

Флюгерная система домашнего ветряка (нижняя её часть), изготовленная из простых доступных деталей. Такие детали найдутся у каждого владельца домашнего хозяйства

Недалеко от точки закрепления фланца, на стенке трубы высверливается отверстие d=10-12 мм под вывод кабеля сквозь трубу от ветрогенератора к накопителю энергии.

Основание и шарнирная мачта

Тогда как уже готова флюгерная часть домашнего ветрогенератора, наступает очередь производства опорной мачты. Домашнюю установку вполне достаточно поднять на высоту 5-7 метров. Металлическая труба d=50 мм (внешний d=57 мм) в самый раз подходит под мачту этого проекта ветрогенератора для дома.

Опорная тарелка под нижнюю часть мачты домашнего ветряка сделана из толстой листовой фанеры (20 мм). Диаметр блина 650 мм. По краям фанерного блина, равномерно по кругу и с отступом 25-30 мм просверлены 4 отверстия d=12 мм.

ТУРБИННЫЙ

Нижняя и верхняя части, которые встанут между мачтой. Слева опорная площадка с установленным на поверхности шарнирным механизмом подъёма/спуска ветрогенератора

Эти отверстия предназначены под временное (или постоянное) штыревое крепление на грунт. Для прочности установки фанеру снизу можно усилить стальным листом.

На поверхности опорной тарелки прикреплена конструкция, собранная из металлических сантехнических фланцев, патрубков, уголков и муфты-тройника.

Между уголками и муфтой-тройником резьбовое сочленение выполнено не до конца. Это сделано специально, чтобы получить эффект шарнира. Таким образом, подъём или спуск ветрогенератора можно осуществлять без труда в любой момент.

МУФТОВЫЙ

Подставка под мачту ветряка оснащается четырьмя отверстиями для дополнительного крепления штырями на грунт. Так, примерно, выглядит состояние опорного элемента, когда мачта установлена и поднята

Муфта-тройник центральным отводом соединена с куском трубы, в нижней части которой установлен ограничитель для трубы мачты. Мачтовая труба надевается на трубчатый кусок меньшего диаметра до упора в ограничитель.

Примерно так же соединяется верхняя часть мачты и флюгерная система ветряка. Но там, в качестве ограничителя, внутри мачтовой трубы установлены подшипники.

ПОДШИПНИК

Крепление мачты растяжками выполняется стандартно с применением обычных хомутов, которые несложно сделать своими руками из листового металла

Так что, для сборки всей мачтовой системы и потребуется, без каких-либо креплений, всего лишь соединить нижнюю и верхнюю части с мачтовой трубой. Затем, благодаря шарнирному устройству поднять ветрогенераторную установку и зафиксировать мачту растяжками.

Удобство шарнирной системы очевидно. К примеру, на случай непогоды ветрогенератор можно быстро «уложить» на землю, сохранив от разрушения и так же быстро установить в рабочее положение.

Домашний ветрогенератор и схема контроллера

Контроль напряжений и токов, снимаемых с генератора домашней ветряной энергетической установки и подаваемых на аккумуляторные батареи, необходим обязательно. Иначе АКБ быстро выйдет из строя.

Причина очевидна: нестабильность зарядного цикла и нарушения параметров зарядки. Или же следует применять, к примеру, новые аква-аккумуляторы, которым не страшны хаотичные циклы, завышенные напряжения и токи.

Функции контроля достигаются сборкой и включением в конструкцию домашнего ветрогенератора простой электронной схемы. Домашние ветряные установки обычно комплектуются относительно простыми схемами.

КОНТРОЛЛЕР

Принципиальная схема контроллера заряда АКБ ветроэнергетической установки, сборка которой описывается в этой публикации. Минимум электронных компонентов и высокая надёжность

Главное назначение схем – управление реле, переключающего выходы ветрогенератора на аккумуляторную батарею или на балластную нагрузку. Переключение выполняется в зависимости от текущего уровня напряжения на клеммах АКБ.

Традиционная для домашних ветряков схема контроллера применялась и в этом случае. Электронная плата содержит небольшое число электронных компонентов. Схему достаточно просто спаять своими руками в домашних условиях.

Принцип построения обеспечивает зарядку аккумуляторов до момента, пока не будет достигнут граничный предел напряжения на клеммах. Затем реле переключает линию на установленный балласт. Реле нужно брать с контактной группой под высокие токи, не менее 40-60А.

Настройка схемы предполагает регулировку триммеров под установку соответствующих напряжений контрольных точек «А» и «В». Оптимальные значения напряжений в этих точках равны: для «А» — 7,25 вольт; для «В» — 5,9 вольт.

Если схема настроена под такие параметры, аккумуляторная батарея будет отключаться при достижении на клеммах напряжения 14,5 В и вновь подключаться к линии ветрогенератора при напряжении на клеммах 11,8 В.

ГЕНЕРАТОР

Структурная электрическая схема домашнего ветряка: А1…А3 — аккумуляторная батарея; В1 — вентилятор; Ф1 — сглаживающий фильтр; Л1…Л3 — лампы накаливания (балласт); Д1…Д3 — мощные диоды

Схемой ветрогенератора предусмотрено управление вентилятором «3» (может использоваться для вентиляции газов АКБ) и альтернативной нагрузкой «4» через силовые транзисторы серии IRF.

Состояние выходов отмечают светодиоды красного и зелёного свечения. Предусмотрена установка ручного управления состоянием контроллера через кнопки «1» и «2».

Особенности подключения системы

Завершая публикацию, следует отметить одну важную особенность. Подключение контроллера (при условии уже работающей турбины) необходимо проводить следующей последовательностью:

Подключить контакты «АКБ» на клеммы аккумулятора.
Подключить контакты ветрогенератора на клеммы реле.

Если такую последовательность не соблюдать, существует высокий риск вывода контроллера из строя.

Установка ветрогенератора 4 кВт — видео гид

Написано с помощью: MdPub и English.Electronica-PT

Источник: https://zetsila.ru/%D0%B2%D0%B5%D1%82%D1%80%D0%BE%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE%D1%80-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

Флюгер своими руками чертежи и пошаговая инструкция с фото. Виды флюгеров

Издавна для определения направления и скорости ветра человечество использует флюгер. Это может быть простое устройство в виде флажка, закрепленного на высоком шесте, или же более сложный прибор с вращающейся трубкой и стрелкой, по которой определяют силу движущихся воздушных масс. Поворот флюгера происходит за счет давления воздуха на флажок, который стремится занять оптимальное положение. В это время противовес указывает в ту сторону, откуда подул ветер. Часто прибор оснащают румбами с указанием сторон света, по которым ориентируются во время наблюдений.

Как сделать флюгер своими руками. Фото

Флюгер своими руками можно изготовить из дерева и металла, пластика и жести, а его внешний вид может представлять собой настоящее произведение искусства. Городские ратуши множества европейских городов украшают красивые, неповторимые флюгера в виде птиц и зверей, строений и кораблей, сказочных персонажей и т. д. Благодаря оригинальному внешнему виду и простой, функциональной конструкции, устройства получили огромную популярность у владельцев загородных домов, где они, по большей части, являются просто декорацией.

Основные этапы изготовления флюгера

Чтобы сделать флюгер своими руками, прежде всего, подготовьте его уменьшенный эскиз на миллиметровой или другой размеченной бумаге, или же шаблон понравившейся фигурки в натуральную величину. Кроме этого вам понадобятся следующие материалы и инструмент:

лист металла толщиной 1.5 – 2 мм;
проволока диаметром 3 мм;
стальные трубы диаметром 15 мм, 22.5 мм, 25 мм;
медная трубка Ø18 мм;
50-миллиметровый отрезок трубы Ø60 мм;
металлопрокат квадратный 15х15 мм;
стальной шар Ø80 мм;
шарик от шарикоподшипника Ø15 мм;
металлопрокат круглый Ø12 мм;
металлическая пластина 60х60 мм толщиной 12 мм;
угловая шлифмашина (УШМ, болгарка);
электролобзик;
молоток;
зубило;
набор напильников;
электрическая дрель и набор сверл по металлу;
сварочный аппарат.

Ниже мы расскажем о том, как сделать флюгер своими руками. Воспользовавшись нашими инструкциями и чертежами, всю работу можно проделать за один день. Правильно интерпретировать наши рекомендации помогут фотографии отдельных этапов, а также видеоролики.

Процесс изготовления флюгера своими руками можно разделить на несколько стадий:

подготовительные мероприятия;
вырезание фигур;
подготовка стрелы;
изготовление вращательного механизма.

Работая с металлом важно не забывать о технике безопасности. Сварочные работы надо проводить в проветриваемом помещении, вдали от горюче-смазочных материалов. При этом важно использовать специальные перчатки и защитный щиток, а одежду выбирать из натуральной ткани достаточной толщины.

Чертежи флюгера

В качестве примера предлагаем воспользоваться эскизами и чертежами флюгера в виде очень популярных в нашей стране фигурок петуха или кота. Размерная сетка позволяет перенести изображение на металлический лист, увеличив его до необходимого размера.

Трафареты флюгера. Фото

На чертеже указаны размеры поворотного узла флюгера и стрелки, по которой будет определяться направление ветра.

Чертежи флюгера. Фото

Поэтапная инструкция по изготовлению флюгера

На первом этапе из металлического листа с предварительно нанесенным контуром вырезают фигуру кота. Стальную заготовку необходимо зафиксировать, чтобы предотвратить ее смещение. Лучше всего воспользоваться слесарными струбцинами, которыми металлический лист крепят к верстаку.

Изготовление флюгера своими руками. Фото

Убрать заусенцы по кромке детали можно при помощи болгарки с установленным шлифовальным кругом.

В труднодоступных местах обработку проводят при помощи широкого, тонкого напильника.

Прочно закрепив металлическую фигуру на верстаке, дрелью со сверлом Ø12-15 мм проделывают отверстия для носа, усов и глаз.

Изготовление флюгера своими руками. Фото инструкция

Характерную овальную форму кошачих глаз получают, расширяя просверленные отверстия полукруглым напильником и надфилем.

3-миллиметровую стальную проволоку рубят на отрезки размером около 100 — 120 мм, после чего от края каждой детали отступают 10 – 20 мм и делают Г-образный изгиб. Таким образом получают заготовки для усов.

Нос кота можно сделать из круглого металлопроката диаметром до 20 мм. Край прутка скругляют при помощи все той же УШМ.

Для имитации формы и особенностей строения кошачьего носа, зубилом на заготовке делают характерные вмятины.

От заготовки отрезают подготовленный фрагмент толщиной около 5 мм, получая деталь нужного размера.

Монтаж носа выполняют при помощи сварочного аппарата. После этого в подготовленные отверстия с лицевой стороны вставляют усы и приваривают их с изнанки.

После сварочных работ обязательно обрабатывают швы шлифовальной машиной до получения ровной, гладкой поверхности.

Флюгер своими руками. Фото инструкция

Эта же инструкция будет полезна и тем, кто решил своими руками изготовить флюгер в форме петуха.

Далее приступают к изготовлению стрелки, указывающей направление. На металл переносят контуры ее оперения и указывающей части, после чего вырезают фигурку электролобзиком.

В качестве основы стрелы используют два отрезка квадратного прутка сечением 15х15 мм. При этом к одному фрагменту приваривают оперение, а к другому – деталь в форме наконечника. Сварочные соединения аккуратно зачищают.

Чтобы изготовить поворотный узел, просверливают отверстия сверлом Ø13 мм в его крышке и стальном шаре.

Крышку приваривают к 50 мм отрезку трубы диаметром 60 мм.

С двух противоположных сторон стальной сферы делают так называемые лыски – углубления для четкого прилегания торцов стрелы. Стержень с шарообразным элементом приваривают к основе узла поворота.

После того, как обе части стрелы будут закреплены на шар, приступают к креплению флюгера. Чтобы состыковать фигурку со сферическим элементом, вырезают полукруглый фрагмент у ее основания, после чего выполняют соединение деталей сваркой. Чтобы избежать попадания брызг расплавленного металла на фигурку, ее накрывают листом жести. Очень важно правильно сориентировать детали – угол между стрелкой и поворотным механизмом должен составлять ровно 90°.

Устойчивость фигуры кота определяется местами крепления – его передние лапы приварены к стальной сфере, а задние касаются основы указателя.

Чтобы конструкция могла беспрепятственно вращаться, используют эти детали. В качестве опорного элемента выбран отрезок круглого прутка.

Опорный стержень должен плотно войти в трубу, после чего края деталей обваривают.

Шарик, который нужен для легкого вращения конструкции, смазывают любой консистентной смазкой и вставляют в широкую трубу, после чего в нее устанавливают трубку из меди или латуни.

После сборки вертушки флюгера своими руками, конструкцию окрашивают и устанавливают на крыше.

изготовления флюгера своими руками

Представленные ниже видео смогут дать наиболее полное представление обо всех этапах изготовления флюгера своими руками. Вы можете воспользоваться видеоинструкцией по сборке простой конструкции, или приступить к сооружению ветроуказателя с генератором и подсветкой. В любом случае, изделие, сделанное аккуратно и с душой, будет не один год радовать владельца и членов его семьи, указывая направление на ветер.

Виды флюгеров

Народное поверье о том, что если встретить на улице трубочиста, то целый день будет сопутствовать удача, нашло свое отражение в флюгерах с контурами этого персонажа. Сегодня подобная встреча практически нереальна, поэтому привлечь удачу в свой дом можно, установив на крыше фигурку трубочиста с ветроуказателем.

Коттедж с многочисленными башенками и переходами можно украсить серией флюгеров, которые несложно сделать своими руками. Стилизованные изображения фигур из русского этноса прекрасно дополнят крыши строений, выполненных по народным мотивам.

Кот издавна считается охранником дома и его защитником от темных сил. Поместив флюгер в форме усатого мурлыки на крышу, вы сможете создать вокруг своего дома ауру доброты и умиротворенности.

Являясь символом Неба и Солнца, орел воплощает в себе силу и мощь, скорость и величие. Установленный над домом флюгер в виде этой гордой птицы может свидетельствовать о независимости владельца, показывать его социальный статус и высокое общественное положение.

Флюгер в форме коня подойдет целеустремленным людям с активной жизненной позицией. Те, кто в своей жизни руководствуется рассудительностью и благородством, смогут заявить об этом окружающим, воспользовавшись этим простым и изящным решением.

Грифон, установленный на крыше, может свидетельствовать о внутренней борьбе его хозяина со светом и тенью, о колебаниях между добром и злом. Кроме того, фигурка полульва-полуорла может говорить о силе, воинственности и бдительности владельца, а также защищать дом от злых сил.

Флюгер в форме древнерусской ладьи будет гармонировать с большим домом, обладающим множеством окон, дверей и лестниц. Устанавливая такую фигуру, хозяин домовладения сможет заявить окружающим о недюжинных умственных способностях и стремлении к новым знаниям.

Традиционно сова является символом мудрости и терпения, поэтому человеку, решившемуся установить такой флюгер, стоит задуматься, насколько его самосознание соответствует выбранному образу. И даже если в этом плане все окажется очень непросто, личная сова на крыше сможет дать толчок к самосовершенствованию.

Религиозные мотивы встречаются на флюгерах не так часто, поэтому, решаясь своими руками изготовить флюгер по мотивам Библии или Корана, задумайтесь о том, что вы хотите донести до окружающих подобным решением. На крайний случай, выберите какую-нибудь героическую фигурку, к примеру, Георгия Победоносца, поражающего змея.

Корабль, летящий по небу на всех парусах – что может быть прекраснее и романтичнее? Решившись на изготовление подобного флюгера своими руками, надо помнить о сложности подобной работы и необходимости точного расчета.

Вспомнив старые сказки, можно обнаружить, что, несмотря на негативный образ, Баба Яга всегда была положительным персонажем. Заметим, что эта сказочная фигура является отличным решением не только с позиций эстетики, но и в конструктивном плане. Метла, с которой изображают ведьму, является идеальным ветроуказателем.

Часто флюгер с Бабой Ягой украшают еще и фигуркой Черного Кота – ее непременного спутника и советчика. Красота и оригинальность такой композиции будет привлекать восторженные взгляды не только детей, но и взрослых.

Источник: https://postroiv.ru/2016/04/flyuger-svoimi-rukami/
