Как собрать леса из досок своими руками?

Строительные леса своими руками – рецепт от FORUMHOUSE

Рано или поздно строительство коттеджа доходит до отделки фасада. И тут возникает вопрос: как осуществить работы в диапазоне высот от 4 до 10 метров? Ведь нужно и фронтоны «подшить», и сайдинг смонтировать, и водосточную систему установить.

Выход один – ставить строительные леса или вышку-туру. Но промышленные леса стоят дорого, а цена на вышку-туру с рабочей высотой на 8-10 метров сильно кусается. Можно, конечно, взять леса или вышку в аренду, но в случае, если работы растянутся по времени, такой прокат влетит в копеечку.

Как быть? Эксперты FORUMHOUSE рекомендуют – возводите строительные леса самостоятельно! А как и из чего их сделать, мы расскажем в сегодняшнем материале.

Металл или дерево?

Леса можно сделать из дерева или из металла. Практический опыт форумчан говорит о том, что делать металлические строительные леса экономически целесообразно только при наличии «бесплатного» железа. Если покупать металл, крепёжные элементы, заниматься сварочными работами, то такие леса в итоге обойдутся дороже заводских и, тем более, деревянных.

Кроме этого, если деревянные строительные леса можно аккуратно разобрать и пустить доски в «дело», то металлические зачастую обречены пылиться в хозяйственном блоке. Опытные строители скажут, что качественно сделанные металлически леса или вышку-туру можно потом сдавать в аренду. Но вот многие ли из частных застройщиков захотят возиться с этим? Поэтому большинство форумчан все же отдают предпочтение деревянным лесам.

HukTo (участник FORUMHOUSE)Конечно, металлические леса лучше деревянных, но главный козырь деревянных лесов – относительная дешевизна, простота и скорость их изготовления.

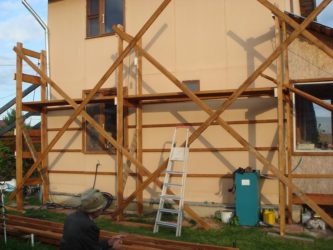

Делаем сами деревянные строительные леса

Перед тем как приступить к изготовлению деревянных лесов, необходимо определиться с фронтом работ. Если в одном случаем можно обойтись самыми простыми – приставными лесами (например, для подшивки фронтонов), то в других случаях (отделка фасада камнем или кирпичом, штукатурные работы и т.д.) необходима более серьёзная конструкция.

Sanya2 (участник FORUMHOUSE)Мне нужно было отделать блок-хаусом торцы второго этажа дома. Высота «под конёк» — 8 метров. Поэтому я сделал леса из дерева, а по мере необходимости наращивал их высоту.

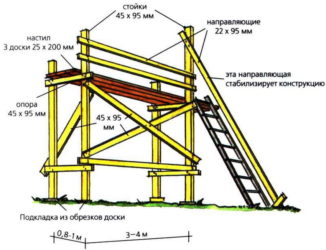

Размеры базового блока лесов следующие:

• длина – 5 м;
• ширина – 1 м;
• высота – 3.5 м.

На леса ушло 60 погонных метров доски 150х50мм Бурят (участник FORUMHOUSE)Для работ небольшого объёма рекомендую изготовить приставные леса. Это быстро, недорого и надёжно. Такие леса называют «подмости-конверт».

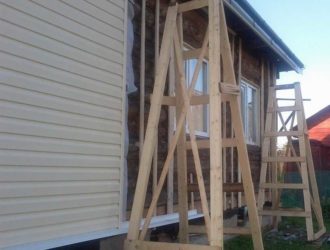

Сама конструкция выглядит, как буква Г, приставленная к стене. За основу берётся доска 150х50, к ней перпендикулярно прибивается другая доска – опорная площадка, на которую затем укладывается настил.
Одним из важнейших элементов таких лесов являются укосины – доски 25-50х100, которыми обшиваются с боков две сбитые друг с другом под прямым углом основные доски.

Обычно на каждую сторону прибивается по 3 укосины. Таким образом, достигается жёсткость всей конструкции.

Такие леса не нуждаются в жёсткой связи с домом. Силовую нагрузку несёт подпорная доска, которая одним концом упирается в место крепления досок, а другим – заострённым концом – втыкается в землю.

Если дом деревянный или каркасный, то приставные леса можно прибить к стене. Если фасад нельзя портить, то такие леса прислоняются к стене, а основную нагрузку несёт подпорная доска.

При выборе размеров «конвертов» следует придерживаться следующих требований. Если площадка слишком узкая, то по ней будет сложно и опасно ходить. Если площадка слишком широкая, то не исключён отрыв «конверта» от стены. Оптимальный размер площадки – 400-500 мм.

Главное достоинство приставных лесов – для их изготовления не требуется много пиломатериала Бурят (участник FORUMHOUSE)Подпорную доску и, соответственно, высоту лесов можно наращивать. Если длина доски увеличивается (более 6 м), то для жёсткости конструкции, в угол между стеной и отмосткой, упирается ещё одна доска, которая другим концом крепится в середину первой – основной доски.

Несмотря на то, что конструкция широко известна, при первом взгляде на такие леса сомневаешься в их надёжности. Обратимся к практическому опыту пользователей нашего сайта.

Zark участник FORUMHOUSEУ нас такие леса называют «армянскими». Когда впервые увидел такую конструкцию, то я был удивлён – как вообще она держится?! Попробовал, поднялся на настил – вполне надёжно. Сам пользовался приставными лесами уже не раз и на деревянном, и на кирпичном доме. Они удобны, быстро собираются и разбираются. Не занимают много места. Drosha (участник FORUMHOUSE)Леса этого типа вполне безопасны. К стенам доски крепить нет необходимости, а вот настил надо привинтить саморезами к подпоркам (гвоздями не сбивал, чтобы потом можно было быстро его разобрать).

Но такие леса подходят не для всех работ – в основном, для лёгких. Для «тяжёлых» работ, требующих работы с инструментом, растворами, отделки фасада камнем и т.д. требуется более капитальная конструкция.

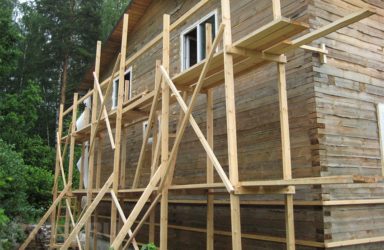

Делается она так:

• Берётся шестиметровая доска (150/200х50) и ставится вертикально к стене.
• Параллельно ей ставится вторая доска.
• Между собой они закрепляются перекладинами. Далее, по такой же схеме, монтируется вторая опора и кладется настил.
• Для большей жёсткости стойки подпираются дополнительными досками-раскосами, которые упираются в землю.
• По мере необходимости леса наращиваются в высоту путём закрепления дополнительных вертикальных досок.

Стандартные размеры одного пролёта таких лесов:

• расстояние между стойками – 2-2,5 м;
• ширина настила для работы – 1 м.

diews (участник FORUMHOUSE):Делали такие леса прошлым летом. К стене их не крепили. Ставили только по одной стене, а потом переносили. Главное – сделать раскосы и упоры, и конструкция будет стоять, как влитая.

Гвозди против саморезов

Чём скреплять доски друг с другом при возведении лесов? Этот вопрос вызывает массу споров. Мнения форумчан разделились: одни считают, что леса можно собирать на саморезах, другие категорически против – только на гвоздях.

Главный аргумент противников саморезов – их хрупкость. Саморез плохо работает при ударных нагрузка и на срез. Результат – отлетает шляпка, конструкция теряет прочность, вплоть до саморазрушения.

Игорь Коханов (участник FORUMHOUSE)Я рекомендую всё крепить 120 мм гвоздями с обязательным загибом кончика на перекладины и на укосины. И никаких саморезов! Расскажу такой случай. Знакомые строители делали крышу. Они скрепили доски саморезами. Результат – леса разошлись, все четверо полетели с пятиметровой высоты. Итог – один в больнице с отбитыми почками. Второй – сильный ушиб ноги. Но они ещё легко отделались, будь высота больше, всё могло окончиться куда плачевнее.

Почему это произошло? Гвоздь делается из относительно мягкого металла. Под нагрузкой он гнётся, а не ломается. Саморез делается из закалённого металла и при знакопеременных и ударных нагрузках, он сначала немного согнётся, а потом сломается. Причём, так называемые в народе «чёрные» саморезы, из-за закалки, гораздо более ломки, чем анодированные жёлтые.

Для разборных деревянных конструкций хорошо подходят болты с шестигранной головкой (под шайбу) диаметром от 8 мм и специальные металлические крепёжные элементы.

Главный аргумент противников гвоздей заключается в том, что аккуратно разобрать леса, сбитые на гвозди, уже не удастся, а часть хорошей доски придётся выкинуть или пустить на черновые работы. А элементы конструкции от сдвига удержит большая сила трения, возникающая между досками, если использовать саморезы длиной в 120 — 150 мм. Поэтому нужно идти на компромисс – использовать саморезы для сбора лесов «на черно». В этом случае, если произошла ошибка на первом этапе сбора лесов, их можно быстро разобрать и переделать. И уже потом дополнительно как следует всё пробить гвоздями.

Чтобы при разборке лесов не повредить доски (в случае если их планируется пустить ещё раз «в дело»), забивать гвоздь в основную доску можно через доску-прокладку размером 25х100. А по окончании работ тонкую доску можно быстро расщепить и выкинуть. Освободившаяся шляпка гвоздя легко вытаскивается из основной доски гвоздодёром.

Важный момент – порода дерева, из которого сколачиваются леса. Например, пользователь с ником dgusepe считает, что для изготовления лесов, как ответственной конструкции, годится только ель, но никак не сосна. Т.к. сосна – это дерево, у которого сучки растут мутовками, и в этих местах доски имеют свойство ломаться.

Но существует и диаметрально противоположное мнение.

Tani4ka (участник FORUMHOUSE)У меня леса построили из сосны. И они прекрасно выдержали двух взрослых мужиков весом под 100 кг и ещё дополнительные лестницы. Кстати, леса собирали на жёлтые анодированные саморезы. Никто не упал, ничего не сломалось.

Для проверки доски на прочность её можно положить на два столбика (например, из трёх сложенных кирпичей) и попрыгать на ней. Некачественная доска (с сучками) треснет или сломается.

Итоги: при работе на лесах необходимо обратить повышенное внимание на технику безопасности. Прежде, чем приступить к работам, нужно тщательно осмотреть и проверить все узлы лесов, элементы крепления, убедиться, что в конструкции нет трещин, она не расшатывается, а крепёж сидит плотно. При работе на большой высоте следует заранее предусмотреть элементы безопасности – страховочный пояс и дополнительные закладные элементы – для крепления страховочных верёвок при передвижении по лесам.

Самодельные леса из дерева: фото и схемы находятся тут. Как передвинуть бытовку без крана? Ответ – здесь. О выборе материала для строительства деревянного дома подробно рассказывается в этой статье. Из этого видео вы узнаете о самом популярном проекте дома на FORUMHOUSE – «Обители Ангелов» в каркасном исполнении.

Источник: https://zen.yandex.ru/media/id/592d594b8e557de2f707c29f/5a2ff1fc7ddde8ee61ef8852

Строительные леса своими руками: чертежи и фото

Распечатать 15.08.2017 — Стройка.ру

Строительные леса — одни из самых популярных конструкций, без которых не обходится практически ни одно строительство. Если вы возводите дом, дачу или загородный коттедж, то не спешите отдавать деньги за готовое изделие. В нашем материале мы поделимся лучшими инструкциями, как сделать конструкцию самостоятельно.

СОДЕРЖАНИЕ

1. Что представляют собой строительные леса: краткий ликбез
1.1. Разновидности строительных лесов
1.2. Устройство
2. Правила монтажа деревянных и металлических лесов своими руками
2.1. Деревянные леса: как изготовить самостоятельно
2.2. Изделия из профильной трубы: подробная инструкция
3. Универсальная схема демонтажа
4.

1. Что представляют собой строительные леса: краткий ликбез

В самом общем смысле строительные леса — это каркасное устройство, созданное из составных частей и секций, параметры которых стандартизированы под мировые стандарты. Они призваны обезопасить деятельность рабочих, которые трудятся над возведением или реставрацией многоэтажных зданий.

1.1. Разновидности строительных лесов

Строительные леса производятся из металла и дерева. А теперь давайте разберемся, какие бывают модификации, в зависимости от типа соединения входящих в них компонентов:

Клиновые. Они незаменимы при использовании массивных материалов и узлов. А значит, можно быть уверенным, что они не подведут даже при самом масштабном фронте работ. Еще одним весомым плюсом является быстрота демонтажа.

Штыревые. Особенно любимы прорабами за оперативность сборки/ разборки изделия. Исходя из названия, именно штырь является узлом соединения.

Рамные. Они актуальны при отделочных манипуляциях со штукатуркой и краской. Отличаются от остальных особой рамой, которая узловыми креплениями жестко фиксируется с диагональными и горизонтальными стойками. Стоимость не ударит по кошельку.

Хомутовые. Сами по себе достаточно сложные по исполнению: применимы на объектах повышенной важности. Выпускаются в соответствии с индивидуальными параметрами помещения. Здесь учитываются буквально все нюансы.

Давайте подробнее рассмотрим способы монтажа каждого из разновидностей строительных лесов.

1.2. Устройство

Изделия имеют такие детали, как:

• перемычки для настила;
• распорки;
• ограждающий элемент;
• упоры;
• настил из досок;
• стойки;
• стремянка (лестница).

2. Правила монтажа деревянных и металлических лесов своими руками

Первый шаг начинается с грамотно составленного чертежа. Прислушайтесь к советам профессиональных строителей: ширина настила не должна превышать одного метра; высота изделия — шести метров; промежуток между стойками — в диапазоне от двух до двух с половиной метров. Стандартный уровень расположения перемычек для первоначального настила — порядка полуметра от земли.

Для следующего — крепления на возвышении от 180 до 200 см. И наконец, для третьего он устанавливается на высоте 360–400 см.

2.1. Деревянные леса: как изготовить самостоятельно

Строительные леса из досок своими руками подразумевает следующие материалы:

• доски толщиной 4–5 см (для настила и перемычек);
• доски (ширина — от 10 см, толщина — 5 см) или брус с особым сечением (10*10 см). Они понадобятся для обработки упорных раскосов и стоек;
• обрезная доска «30» пригодится при формировании перил, стяжек и распорок;
• саморезы и гвозди. Первые актуальны при разборке и сборке высоких лесов, а последние — на изломе и для компактных изделий.

Шаг No 1. По высоте лесов обрезают четыре стойки. На расчищенном от мусора и посторонних предметов участке их раскладывают параллельно относительно друг друга.

Шаг No 2. Затем надежно фиксируем горизонтальными перемычками те из стоек, на которые планируете размещать настил.

Шаг No 3. В итоге мы имеем две рамы «лесенки». Далее монтируем в вертикальном положении относительно друг друга. Укрепляем стяжками (горизонтальными и диагональными).

Шаг No 4. Подготавливаем крепкий настил из брусков. Затем надежно монтируем его на горизонтальные перемычки.

Шаг No 5. Наступает черед с непосредственными манипуляциями с лесами. Они соединяются на двух боковых укосах-упорах.

Шаг No 6. И только после этого прибивают перила и лестницу. Готово!

2.2. Изделия из профильной трубы: подробная инструкция

По своему принципу данный тип лесов собирается похожим образом. Однако учитывайте некоторые нюансы. Они заключаются в применении переходников, с помощью которых достигается увеличение уровней изделия.

Однако давайте разберемся, что нужно купить для создания одной секции:

1. Болты с гайками и шайбами (в количестве десяти штук). Ими очень легко закреплять диагональные стяжки и затем фиксировать к стойкам основания лесов.
2. Труба профильная. Их нужно взять около восьми отрезков. Параметры материала: 25×25 мм или 35×35 мм. Предусмотрите дополнительный экземпляр для монтажа перил. Его понадобится один кусок (до двух метров).
3. Для подпятников купите четыре пластины. Их материал: металл. Толщина: два—три миллиметра. Остальные параметры: 10×10 см.
4. Для стоек и перемычек возьмите восемь отрезков: поровну по 1 и 1, 5 метра соответственно.
5. Диагональные стяжки нужно формировать из четырех отрезков (оптимальная длина — порядка двух метров) круглой трубы. Лучше всего, если ее значение ее параметра не превысит двух сантиметров.

А теперь приступим к работам

• Первое, с чего начинают сборку строительных лесов своими руками из профильной трубы, — это: соединение стойки конструкции к листу ОСБ, которым является сборочный щит. Для данной манипуляции идеально подойдут струбцины.
• Далее перемычки (горизонтальные) надежно прикрепляем к стойкам, а уже затем переходники (из частей труб) фиксируем в верхние торцы стоек (оптимальный отступ — пять сантиметров). Используем сварочный аппарат.
• После готовое устройство (тандем перемычек со стойками) предварительно открепляют от сборочного щита для проведения следующей манипуляции: после замены ориентации (поворот на 90 градусов) его возвращают на конструкцию: струбцины также пригодятся для соединения со щитом.
• Не забываем о таком нужном моменте при монтаже, как правильная обработка тонкостенных труб (для диагональных растяжек). Для наших целей мы отбиваем молотком их концы и середину. С помощью сверла получаем пролеты под болты.
• Очень аккуратно (по центру) ввинчиваем болты в пару диагональных стяжек. Предварительно отмеряют участки, где будут располагаться места фиксаций стойки.
• Стыкуем стойки со стяжками гайками и болтами.
• Теперь займемся перилами и стойками отдельно. На них делаем сверлом немногочисленные отверстия.
• Подпятники (пластины) скрепляют с кусками труб. Для этого используем сварочный аппарат.
• На заключительном этапе сооружение устанавливают в строго вертикальном положении. Но необходимо предусмотреть подпятники. Они крепятся в нижние концы труб.
• Из обычной обрезной доски делаем качественный и основательный настил, который кладется над боковыми перемычками. Специалисты рекомендуют использовать для данных целей пиломатериал под названием «сороковка».

Обратите внимание на секреты, о которых должен знать каждый, кто решил собрать строительные леса самостоятельно:

1. Если перед вами стоит задача увеличить строительные леса по длине, то нужно подчиняться такой логике: в уже имеющихся секциях (в верхней и нижней частях) делаем отверстия. Болты, которые там расположатся, и будут связующим звеном с последующими стойками.
2. Когда вы крепите стяжки, то следите за чередованием: на лесах они монтируются на разных боковинах.
3. Не всегда, но при капитальном ремонте или масштабном строительстве, вы можете столкнуться с необходимостью прибавить секции третьего яруса (4,5 м). И тогда не обойтись без профильной трубы упорного укоса, служащей для устойчивости лесов. Ваши действия: создайте отверстия в стойках.
4. Металлические уголки (3*3 см) предотвратят сдвиг настила. Их монтируют на участке соприкосновения контакта с перемычками.

3. Универсальная схема демонтажа

Данная процедура имеет свои особенности: технология подразумевает демонтаж конструкции сверху вниз при последовательности, обратной установке. Однако не забудьте, что перед основными манипуляциями необходимо:

• осмотреть настилы лесов на отсутствие каких-либо посторонних предметов: мусор, инвентарь и т.д.;
• ограждают площадку, чтобы избежать непредвиденных ситуаций;
• плотно закрываются все выходы на балкон и оконные проемы;
• удостовериться, что инструменты находятся в рабочем состоянии;
• страховочный пояс обязателен в случае, когда конструкция длительное время не эксплуатировалась и есть вероятность, что могут образоваться дефекты или следы ржавчины.

Все типы изделия демонтируют ярус за ярусом, секция за секцией. Особое внимание уделяйте креплениям к стене, которые разбираются по аналогичному принципу: снимают крючья крепления, которые расположены над ярусом, подвергнутым манипуляциям. Мастера советуют при размонтировке почти всех лесов (кроме хомутовой разновидности) составные части яруса снимать и класть на землю.

Итак, приступим.

• Во-первых, учитывайте строгую последовательность: ограждения — стойки и крепежные устройства над настилом каждого яруса — диагональные связи в границах данного яруса.
• Во-вторых, переходим к щиту настила. Его убирают не полностью: один из фрагментов пригодится для настила яруса под рассматриваемым.
• В-третьих, у лестничных клеток снимают перила, потом стойки. И далее — щиты площадок и лестницы. И наконец, наступает черед каркаса яруса: снимаются ригели (поперечные и продольные).
• Крепления к стене разбираются. А пробоины от них затираются специальным составом.

На протяжении всего процесса вам не обойтись без канатов и блоков — надежных подъемных устройств. Полученные после демонтажа элементы нужно осмотреть и упаковать для того, чтобы хранить или перевозить строительные леса.

4. : изготовление строительных лесов самостоятельно

Освоив технологию монтажа строительных лесов, самое время применить на практике полученные знания. А если вы всерьез задумываетесь, где купить строительные леса недорого, то портал Стройка ру и здесь придет на помощь. В нашем каталоге вы всегда можете найти и заказать качественную и продукцию от надежных поставщиков.

Фото и видео: www.google.ru.

Прочтений: 10213 Распечатать

Источник: http://stroyka.ru/articles/stroitelnye-lesa-svoimo-rukami-foto-video-chertezhi

Изготавливаем строительные леса из дерева или трубы своими руками

Рост человека меньше высоты дома, поэтому выполнить кладку стен или отделку фасада без лесов или подмостей невозможно. Эти конструкции позволяют безопасно вести работы на высоте и дают возможность всегда иметь под рукой запас расходных материалов.

У строителей есть собственная терминология, используемая для обозначения подобных приспособлений.

Лесами они называют сооружения достаточно протяженные и высокие. Подмостями «козликами» обычно именуют невысокие переносные столы, на которых могут разместиться не более двух человек.

Если вам предстоит кладка стен, утепление, ремонт или отделка фасада, то заранее подумайте о том, какие леса или подмости потребуются для работы. Мы со своей стороны расскажем о том, как сделать строительные леса своими руками прочными и устойчивыми, сэкономив немалые деньги на их аренде.

Варианты конструкций строительных лесов

Несмотря на большое разнообразие видов строительных лесов, их конструкции содержат одинаковые по назначению элементы:

1. Вертикальные стойки (воспринимают рабочую нагрузку и передают ее на грунт).
2. Стяжки диагональные и горизонтальные (обеспечивают пространственную жесткость каркаса).
3. Перемычки (короткие боковые элементы лесов, на которые укладывается настил).
4. Настил (сбитые между собой доски, служащие рабочий площадкой для строителей).
5. Упорные укосы (предохраняют леса от опрокидывания).
6. Перила (защищают рабочих от падения).
7. Лестницы (служат для подъема и спуска с рабочих площадок).

Материалом для сборки подмостей и лесов традиционно служит древесина или металл. Деревянная конструкция дешевле стальной, но выдерживает не более двух-трех повторных сборок. После этого она годится только на дрова.

Строительные леса из металла в несколько раз дороже деревянных, но не имеют ограничений по количеству циклов использования. Они легко демонтируются и переносятся на новое место. Их конструкция позволяет по ходу работы наращивать дополнительные ярусы, увеличивая рабочую высоту.

Если в ваши планы входит строительство нескольких жилых зданий и хозпостроек, то лучше сделать самодельные леса из профильного металла. Если же высотные работы будут вестись только один раз и на одном объекте, то выгоднее собрать конструкцию из брусьев и досок.

Особенности изготовления деревянных и металлических лесов своими руками

Перед началом заготовки деталей для сборки, следует сделать схематический чертеж и проставить на нем основные размеры конструкции.

Фантазировать здесь не нужно, поскольку строительной практикой уже определены оптимальные габариты лесов:

• максимальная высота конструкции — 6 метров;
• расстояние между стойками от 2,0 до 2,5 метров;
• ширина рабочего настила – 1 метр.

Эргономикой установлено, что максимальная производительность достигается в том случае, когда руки строителя во время работы находятся на 30-40 см ниже уровня груди. Поэтому перемычки для установки первого настила нужно разместить на высоте 40-50 см от уровня земли. Это избавит вас от необходимости сколачивать низкие строительные подмости.

Крепления под настил второго уровня лучше предусмотреть на высоте 180-200 см. Третий настил ставится на уровне 360-400 см.

Если вы решили сделать конструкцию из досок, то заранее купите следующий набор пиломатериалов и крепежа:

• Для нарезки стоек и упорных раскосов – брус сечением 10х10 см или доски шириной не менее 10 см и толщиной 5 см.
• Распорки, стяжки и перила можно изготовить из обрезной доски «тридцатки».
• Для настила и перемычек, на которых он будет лежать, потребуются доски толщиной 4-5 см.

Выбирая между гвоздями и саморезами, следует помнить о том, что гвозди труднее вынимать при разборке лесов. Саморезы, напротив, быстро выкручиваются из древесины шуруповертом. Однако, они хуже гвоздей работают на излом, поскольку изготовлены из хрупкой каленой стали. Поэтому для изготовления небольших лесов можно порекомендовать использование гвоздей, а для протяженных и высоких конструкций – саморезы.

Строительные леса из досок собирают в таком порядке:

• на ровной площадке параллельно друг другу раскладывают 4 стойки из бруса или доски, обрезанных «в размер» по высоте лесов;
• стойки связывают горизонтальными перемычками, на которых будет уложен рабочий настил;
• две полученные рамы «лесенки» ставят вертикально одну против другой и соединяют их диагональными и горизонтальными стяжками;
• на горизонтальные перемычки ставят настил из досок и крепят его;
• леса фиксируют на двух боковых укосах-упорах;
• на стойки прибивают перила, приставляют и фиксируют лестницу для подъема.

Если есть необходимость в установке двух и более секций деревянных лесов, то между собой их можно связать широкими отрезками досок, набив их на соседние стойки. Для того, чтобы гвозди не раскололи короткие доски, просверлите в них отверстия перед забивкой.

Строительные леса из профильной трубы по своей конструкции схожи с деревянными. Разница между ними заключается в использовании переходников. Их применяют для наращивания «этажности» металлической конструкции.

Набор заготовок для сборки одной секции включает следующие элементы:

1. Профильную трубу 30х30 или 40х40 мм для стоек и перемычек (4 отрезка по 1,5 м и 4 отрезка по 1 метру).
2. Тонкостенную круглую трубу диаметром 20 мм (4 отрезка по 2 метра для диагональных стяжек).
3. Профильную трубу 25х25 мм или 35х35 мм (8 отрезков по 10 см для изготовления переходников и подпятников). Для изготовления перил можно взять такую же трубу – 1 отрезок длиной 2 метра.
4. Стальные пластины 10х10 см толщиной 2-3 мм (4 штуки) для подпятников;
5. 10 болтов с гайками и шайбами для соединения диагональных стяжек между собой и крепления их к стойкам каркаса.

Сборка одноуровневой секции металлических лесов состоит из нескольких операций:

• к сборочному щиту (лист OSB) струбцинами жестко фиксируют стойки лесов (высокая точность при работе с металлом — очень важный фактор);
• к стойкам приваривают горизонтальные перемычки;
• в верхние торцы стоек на 5 см заводят переходники из обрезков труб и фиксируют их сваркой;
• сняв со сборочного щита стойки с перемычками, их переворачивают на 90 градусов и в таком положении снова фиксируют к щиту струбцинами;
• концы и середину тонкостенных труб, предназначенных для диагональных растяжек, расплющивают молотком и сверлят в них отверстия под болты;
• затянув болтом две диагональные стяжки посередине, их накладывают на стойки и размечают места для сверления отверстий;
• стяжки фиксируют к стойкам болтами и затягивают гайками;
• на стойках и перилах сверлят отверстия под болтовые соединения;
• к отрезкам труб приваривают пластины (подпятники);
• собранную конструкцию ставят вертикально и вводят в нижние концы труб подпятники;
• на боковые перемычки укладывают настил из доски «сороковки».

Полезный совет: для исключения продольного смещения настила к его нижней части в месте контакта с перемычками нужно прикрутить стальные уголки 30х30 мм.

Диагональные стяжки нужно крепить на одной боковине лесов, а горизонтальные на другой, чтобы при сборке они не мешали друг другу.

Если монтаж строительных лесов выполняется с наращиванием секции третьего яруса (4,5 метра), то в ее стойках нужно сделать отверстия для крепления профильной трубы упорного укоса, предохраняющего конструкцию от падения.

В нижней и верхней части стоек каждой секции необходимо просверлить отверстия под болтовые соединения с другими секциями (при наращивании строительных лесов в длину).

по теме:

Источник: https://greensector.ru/stroitelstvo-i-remont/izgotavlivaem-stroitelnye-lesa-iz-dereva-ili-truby-svoimi-rukami.html

Строительные леса своими руками: типы, инструкция сборки

Сделать строительные леса своими руками при наличии навыков обращения со сварочным оборудованием и различными инструментами хозяину частного дома будет совсем нетрудно. Сборные конструкции нужны для организации работ по облицовке и ремонту поверхностей фасадов зданий на высоте. Сооружение возводится по всему периметру дома или у одной из стен фасада.

Конструкция и виды лесов

Леса собирают из металлических стержней, бруса, досок и деревянных щитов. Конструкция сооружений представляет собой каркас из вертикальных опорных элементов с горизонтальными связями. Площадки представляют собой настилы из деревянных щитов или других материалов. Сообщение между разными уровнями сооружения осуществляется с помощью лестниц. Леса состоят из конструктивных элементов, таких как:

1. Башмаки.
2. Вертикальные стойки и горизонтальные связи.
3. Настил.
4. Перила.
5. Лестницы.
6. Сетка.

Башмаки

Опорами для вертикальных стоек являются башмаки (подпятники). Обычно это металлические площадки с вертикальными гнёздами для стоек. Для горизонтальной коррекции башмаков используют прокладки и подкатки из дерева или металла.

Башмаки являются конечными конструктивными элементами лесов, передающих всю нагрузку от сооружения на грунтовое основание. Перед возведением лесов нужно точно определить места для опор. Поверхности площадок должны находиться в одном горизонте, иначе ограждение фасадов перекосит, и сооружение станет непригодным для эксплуатации. Для подготовки опорных площадок используют нивелир или лазерный уровень.

Вертикальные стойки и горизонтальные связи

Стойки выполняют основную несущую функцию. Для лесов небольшой высоты в пределах 2 — 3 этажного дома применяют деревянный брус. Гораздо чаще применяют стойки из металлических труб.

Вертикальные опоры устанавливают поэтапно — по мере монтажа горизонтальных связей. Узлы соединений между элементами каркаса выполняются несколькими способами. Главное требование к креплениям — обеспечение безопасного нахождения людей на площадках сооружений.

Настил

Рабочие площадки формируют из деревянных, стальных и алюминиевых щитов. Настил укладывают на горизонтальные рамы, образованные элементами каркаса.

Настил, помимо роли опорных площадок, выполняет функцию связующих элементов, обеспечивающих жёсткость всего каркаса лесов.

Перила

Все проёмы, обращённые наружу, должны иметь перила. Ограждения делают из бруса 50×50 мм. Перила располагают на высоте от настила в пределах 1,1 — 1,2 м.

Лестницы

Переходы между разными уровнями площадок делают путём установки лестниц. Лестницы могут быть полностью деревянными или сваренные из стального профиля. Дюралевые лесенки — не редкость при обустройстве лесов.

Лестницы целесообразно устанавливать под углом не более, чем 450. Это позволяет рабочему легко перейти с одного этажа на другой, при этом переносить какой-либо груз.

Сетка

Согласно требованиям строительных норм и правил (СНиП), все леса должны быть закрыты сеткой. Сетка представляет собой мелкоячеистое полимерное покрытие зелёного цвета (международный стандарт).

Сетка выполняет несколько функций одновременно:

• Предотвращает случайное падение рабочих.
• Препятствует выпадению различных предметов за пределы рабочей зоны.
• Защищает от яркого солнечного света.
• Предохраняет фасад здания во время проведения окрасочных работ от проникновения пыли извне.

Как собрать деревянные леса своими руками

Для деревянных лесов существуют определённые нормы. Расстояние между стойками вдоль фасада здания делают от 2 до 2,5 м. Ширина настила, которая определяет поперечный размер между внешним и внутренним ограждением лесов, должна быть не менее 1 м. Высота сооружения из дерева должна быть до 6 м.

Для возведения каркаса из пиломатериалов понадобятся следующие материалы и инструменты:

• Ручная или дисковая пила.
• Молоток и клещи.
• Рулетка и уровень.
• Гвозди.
• Деревянный брус сечением 100×100 мм, 50×50 мм.
• Доски сечением 100×30 мм, 100×40 мм.

Толщина пиломатериалов может быть другой, но не меньше вышеуказанных размеров. Пиломатериалы должны быть сухими, без крупных сучковых образований и трещин. Ни в коем случае нельзя использовать сырую древесину. Помимо того, что влажное дерево обладает большим весом, оно при высыхании может существенно деформироваться.

Пошаговая инструкция сборки деревянных лесов

1. На ровной площадке укладывают 4 бруса, обрезанные по размеру высоты лесов.
2. Каждые 2 бруса располагают между собой на ширине настила.
3. Стойки сбивают гвоздями поперечинами. Поперечные нижние балки закрепляют из расчёта не более 50 см от земли. Верхние балки должны находиться на уровне настила.
4. Полученные рамы укладывают набок, закрепляя положение временными подпорками.
5. Рамы соединяют двумя досками по диагоналям.
6. Конструкцию переворачивают на другой бок и повторяют действия по закреплению диагональных связей.
7. Во время сборки осуществляют постоянный контроль размеров проёмов рулеткой.
8. К опорам снизу прибивают площадки из отрезков доски.
9. На места, где будут стоять леса, укладывают толь или рубероид.
10. Подмости поднимают в вертикальное положение таким образом, чтобы ноги конструкции точно попали в намеченные места.
11. С помощью подкладок корректируют вертикальные отметки опорных площадок.
12. Устанавливают настил. Настил представляет собой сбитые продольные доски поперечным брусом.
13. Доски настила прибивают к поперечным балкам рам каркаса.
14. С внешней стороны лесов над настилом прибивают перила из досок.
15. Устанавливают лестницу, ведущую на верхнюю площадку.
16. Для удобного и безопасного перемещения работников, устанавливают перила для лестницы.
17. По мере возведения конструкции, исходя из индивидуальных особенностей фасада, могут применять временную фиксацию лесов с помощью дополнительных связей с элементами здания. Это распорки, укосы и прочее.

По окончании работ леса разбирают на отдельные элементы, которые могут послужить для удовлетворения других нужд приусадебного хозяйства.

Виды самодельных лесов из металлических труб

Опорные конструкции лесов из металлопрофиля могут различаться способом соединения несущих элементов. Это клиновые, хомутовые и штыревые узлы креплений.

Клиновые леса

Узлы соединений включают в себя опорные площадки с монтажными отверстиями, в которые входят клинообразные держатели опорных элементов. Делать такие конструкции самостоятельно — довольно сложно и дорого.

Хомутовые крепления

Стержни каркаса скрепляют специальными хомутами. Процесс довольно трудоёмкий, продолжительный по времени. Преимуществом хомутовых лесов является то, что конструкции могут «обнимать» фасады самой сложной конфигурации, не осуществляя каких-либо сложных работ.

Штыревые конструкции

Из-за простоты конструкции и высокой надёжности, штыревые леса пользуются особой популярностью у домашних мастеров. Их быстро собирают и разбирают. Эта особенность штыревых сооружений привлекает самодеятельных мастеров.

Изготовление и сборка штыревых лесов

Перед тем, как приступить к изготовлению многоуровневых подмостей из труб, нужно подготовить следующие инструменты и материалы.

Инструменты:

• Электросварочный блок.
• Угловая машинка (болгарка).
• Электродрель.
• Гибочное устройство.
• Уровень.

1. Стальные трубы ø 48 мм.
2. Стальные трубы ø 20 мм.
3. Стальной лист толщиной 12 мм.
4. Гладкая арматура ø 16 мм.
5. Деревянный брус 40×40 мм.

Пошаговая инструкция

1. Гладкую арматуру разрезают на отрезки, длиной 40 см.
2. На гибочном устройстве отрезки арматуры сгибают под углом 450, получая опорные штыри.
3. Устройство для сгибания штырей делают из двух отрезков трубы. Один приваривают к массивной металлической болванке. В трубу вставляют наполовину отрезок гладкой арматуры. На другой конец штыря одевают длинный отрезок трубы и сгибают арматуру.
4. Трубу ø 48 мм нарезают на стойки, по длине равные высоте лесов.
5. Из трубы ø 20 мм болгаркой нарезают гильзы, длиной 200 мм.
6. Рулеткой и маркером размечают места для сварки вертикальных гильз.
7. Гильзы приваривают к вертикальным стойкам. На угловых опорах гильзы размещают под углом 900 между собой.
8. На рядовых стойках приваривают по 3 гильзы — по центру и бокам.
9. К горизонтальным отрезкам трубы сваркой прикрепляют штыри, свободные концы которых обращены вниз.
10. К нижним концам стоек приваривают башмаки из листовой стали размером 20×20 см.
11. Высота расположения гнёзд (гильз) устанавливается в каждом индивидуальном случае.

    Обычно гнёзда размещают на расстоянии 2 м друг от друга по вертикали.

12. Горизонтальный проём делают от 1,5 до 2 м.
13. Из досок и бруса гвоздями сбивают щиты, которые будут служить в качестве настила.
14. Там, где настил будет опираться на крайнюю балку, снизу к щиту прибивают 2 отрезка из бруса. Деревянные отрезки прибивают к доскам таким образом, чтобы балка из трубы проходила между ними. Это придаст дополнительную устойчивость всему каркасу лесов.

15. В метах стыковки щитов к поперечной балке приваривают с двух сторон отрезки из стального уголка так, чтобы горизонтальные полки уголков находились в одном уровне с трубой.
16. В гнёзда вставляют штыри горизонтальных связей.
17. В местах, где будут усыновлены лестничные переходы, оставляют проёмы между щитами настила.
18. Если нужно удлинять стойки в высоту, то к верхним концам опор приваривают гильзы из труб большего диаметра, которые образуют гнёзда крепления верхних стоек.
19. Лестницы сваривают из отрезков тех же труб.
20. Стойки приводят в вертикальное положение.
21. Штыри вставляют в гнёзда.
22. Укладывают настил.
23. Устанавливают лестницы.

Леса готовы к эксплуатации. В любой момент сооружение может быть быстро разобрано и элементы его складированы.

Сборка хомутовых лесов

Конструкции такого типа не требуют применения сварки. Все узлы соединений выполняются своими руками с помощью стальных хомутов. Из инструментов потребуются только гаечные ключи.

Наряду с этим следует отметить, что установка и снятие хомутов требуют значительных временных затрат. Стоимость хомутов довольно высокая. На сборку таких лесов потребуется большое количество крепежа, что ощутимо скажется на себестоимости конструкций.

Покраска металлических лесов

При подготовке трубных элементов перед монтажом, конструкции очищают от ржавчины. Для этого хорошо использовать шлифовальную машинку с наждачным кругом.

После этого конструкции грунтуют средством для наружных работ по металлу. Высохшие трубы покрывают двумя слоями краски, предназначенной для стальных изделий.

При интенсивной эксплуатации лесов, металлические элементы подкрашивают один раз в год. Если леса хранятся в разобранном виде, то подкраску изделий производят по мере необходимости. Хранят леса в сухом проветриваемом помещении.

Армянские леса

Это народное название нехитрых приспособлений в виде деревянных подмостков. Для кладки стен из кирпича или шлакоблоков одноэтажных домов, применяют простое приспособление, представляющее собой треугольники с прямым углом.

Треугольная конструкция состоит из двух деревянных щитов, между которыми помещается консоль на оси. Консоль одним концом прижимает вертикальную конструкции одним из катетов к стене здания, а другим концом упирается в землю. Две такие конструкции образуют горизонтальные площадки, на которые опирают настил.

Сделанные своими руками «армянские подмостки», далеко небезопасные, и относиться к ним необходимо осторожно. Хозяин, пользуясь такими подмостями, подвергает риску своё здоровье.

Заключение

Сделанные своими руками, строительные леса можно сдавать в аренду, что быстро окупит все затраты на изготовление конструкций. При осуществлении работ на высоте, нужно обязательно выполнять требования техники безопасности.

Источник: https://remboo.ru/instrumenty/stroitelnye-lesa-svoimi-rukami.html
