Зажимы для троса: типы и области применения
При проведении такелажных, монтажных и строительных работ зачастую возникает необходимость в фиксации и удлинении используемых стальных канатов, а также создании на их концах петель и проушин. Для этих целей используются канатные зажимы (зажимы для троса).
Зажим канатный — это приспособление, применяемое для фиксации и закрепления стального каната.
Этот вид такелажа не предназначен для работ, связанных с подъемом, перемещением, удержанием на весу и опусканием грузов. Его главное предназначение — обеспечение прочного натяжения канатов и тросов при монтаже конструкций и закрепление объектов в неподвижном положении, например, на платформе транспортного средства при перевозке.
Зажимы (жимки канатные) используют совместно с грушевидным не симметричным коушем, для фиксации каната в устройстве для счаливания каната.
Размер зажима для стального троса определяется по диаметру используемого каната.
Типы канатных зажимов
Различают зажимы для канатов и тросов следующих типов:
1) U-образный зажим
Зажим представляет собой u-образный болт с резьбой. Резьбовые концы болта вставляются в зажимающий элемент. При затягивании гаек стального зажима элемент прижимает трос к болту.
2) Плоский тросовый зажим
Производится из углеродистой стали. Состоит из прижимного элемента, прижимающей пластины, винтов и гаек с метрической резьбой. В зависимости от числа винтов в конструкции плоский зажим под трос бывает одинарный (simplex), двойной (duplex) и тройной (triplex). Затягивание гаек зажимает трос между пластинами.
3) Трубчатый зажим
Алюминиевые зажимы-втулки применяются для обычных тросов, медные — для кислотостойких, для работы в агрессивных средах используются зажимы из нержавеющей стали. Трубчатый зажим представляет собой алюминиевый сплющенный полый цилиндр.
Рекомендуется для соединения тросов между собой, а также для изготовления петель на концах троса. Трубчатые зажимы для стальных канатов сдавливаются при помощи пресса или ручными щипцами. Являются разовыми несъёмными элементами.
В зависимости от конструкции и способа монтажа зажимы для металлического троса подразделяются на:
- клиновые
- болтовые
- винтовые
- заклинивающиеся
- прессуемые
- клыковые
Все канатные зажимы производятся согласно DIN и ГОСТ. В подъемных устройства для целей соединений концов канатов рекомендуется использовать дугообразные зажимы DIN 1142. Зажим для троса DIN 741 по сравнению с DIN 1142 имеет меньшую прочность, поэтому рекомендован к использованию работ, не связанных с перемещением и подъемом грузов.
Виды материалов и покрытий
Чаще всего тросовые зажимы используют в работах с большими весами и тяжелыми нагрузками, поэтому при их производстве действуют жёсткие стандарты проверки качества продукции. Зажимы для стальных тросов изготавливают исключительно из высококачественных и прочных материалов: сталь, медь, алюминий, нержавейка.
Кроме того, канатные зажимы могут быть подвергнуты гальванической оцинковке. Оцинкованные зажимы имеют дополнительную защиту от коррозии. При работе в неблагоприятных погодных условиях и агрессивных средах применяют нержавеющие зажимы троса.
Установка зажимов на канаты и крепление

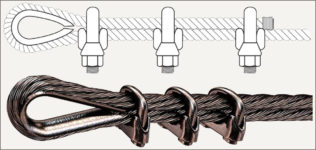

При использовании дугообразных зажимов рекомендуется устанавливать не менее трех фиксаторов на одном канате. Если же нагрузка выше, чем способны выдержать данные виды зажимов, то нужно использовать другой тип этого фиксатора, а не увеличивать их количество.
https://www.youtube.com/watch?v=jsfll_7CdEQ
Канатный зажим устанавливается на стальной трос так, чтобы перемычка зажима всегда находилась на стороне каната, несущей нагрузку. На хвостовой части каната или троса располагается U-образный болт зажима. Длинная часть троса загибается так, чтобы можно было расположить минимально требуемое количество зажимов для создания крепкой петли. Расстояние между зажимами и длина свободного конца каната от последнего зажима должны быть не меньше 6 диаметров каната.
Правила эксплуатации
Прежде чем приступать к работе, необходимо проверить прочность крепления каната зажимами. После первого приложения нагрузки на трос величина момента затяжки должна быть вновь проверена и при необходимости скорректирована. Необходимо, чтобы изделия регулярно проверялись и проходили проверки.
Это нужно в связи с тем, что в процессе эксплуатации изделия подвергаются износу, перегрузкам, что будет приводить к деформациям и изменениям в структуре материала.
Зажимы концов каната должны подвергаться проверке не реже одного раза в шесть месяцев и даже чаще, если изделия эксплуатируются в тяжелых рабочих условиях.
Не допускается изгибать или корректировать форму зажима, поскольку это приведет к ухудшению качества изделия и снижению его предельной прочности.
На плотность посадки зажимов на тросе могут отрицательно влиять следующие факторы:
- гайка плотно сидит на резьбе, но не плотно по отношению к перемычке;
- резьба засорена грязью, маслом, продуктами коррозии, препятствующими нужной затяжке гайки.
Советы по выбору
Прежде чем выбрать определенную продукцию, необходимо убедиться в ее качестве. Для этого следует обратить внимание на следующие моменты:
- зажимы должны иметь разборчивую маркировку;
- на поверхности не должно быть видимых заусенцев, трещин, бороздок и иного производственного брака;
- зажимы должны быть выбраны в соответствии с характеристиками используемых тросов;
- тип материала/ покрытия зажима должен соответствовать внешним факторам и условиям, в которых производится работа.
Все указанные виды канатных зажимов проектирует и изготавливает на заказ «ГПО-Снаб». Подобрать и заказать их вы можете в нашем каталоге такелажных изделий.
Как заплести трос в петлю схема
При изготовлении стоячего такелажа парусного судна можно использовать стальной нержавеющий трос конструкции 7х19. В сечении он выглядит приблизительно так:
Традиционная заделка концов такого троса плетением огона с коушем выполняется без специальных инструментов, дает высокую прочность и надежность такелажа. Здесь описан вариант «кранового» плетения, который дает очень плотный и компактный огон.
Инструменты
Для работы нужны: пара изношенных плоских отверток с «забитыми» гранями, одна из которых заточена «на конус», плоскогубцы, а лучше щипцы, молоток, моток малярной ленты и перчатки. Очень желательно иметь в дополнение небольшую углошлифовальную машинку с отрезным диском, и солидные тиски.
Пример заточки отверток, далее — «свайки».
Работают ими, например, так. Подготовка к пробивке первой пряди.
Технология плетения
Готовим трос — делаем на конце марку из пары витков малярной ленты и обрезаем торчащие части прядей. Отмеряем от конца троса три-четыре шлага (полных витка любой пряди) и делаем в этом месте еще одну марку. До этого места трос будет расплетаться на пряди. После этого примеряем к тросу коуш, прокатываем его по тросу и находим место верхней марки на середине коуша.
Надежно закрепляем середину коуша к тросу капроном. Для этого удобно использовать пряди из утильных капроновых концов, которые всегда есть на лодке.
Сгибаем трос вокруг коуша и закрепляем в тисках.
Надежно (!) закрепляем трос на коуше. От этого будет зависеть внешний вид изделия. Я использую сложенную вдвое капроновую каболку, проведенную «восьмеркой», стягивающей петлю троса вокруг коуша. Еще раз — это должно быть действительно плотное и надежное крепление, не позволяющее тросу сдвигаться относительно коуша.
Закрепляем коуш в тисках так, чтобы «хвост» был слева. Это «лицевая» сторона будущего огона. Ищем первую прядь, она показана стрелкой. Выплетаем эту прядь до коуша и пробиваем ее под две пряди троса с другой стороны огона «по спуску» — слева направо. В то же место, но под одну прядь пробиваем соседнюю с первой прядь слева (вторую). Выплетаемые пряди нумеруются по часовой стрелке.
Выглядеть это будет примерно так.
Концы выплетаемых прядей нужно закреплять марками из пары витков малярной ленты.
Разворачиваем огон другой стороной, или заходим к нему с другой стороны :).
В глубине огона находится прядь номер шесть, соседняя с первой, расплетаем и пробиваем ее под две пряди так, чтобы она вышла по соседству с первой. С этой стороны пробивки идут «против спуска», то есть справа налево. Это сделать легче, если пробивать трос свайками и вводить прядь в пробивку заведомо выше, потом осаживая ее на место.
Следующая прядь — номер пять, пробивается туда же, но под одну прядь.
Опять возвращаемся к «лицевой» стороне нашего огона.
Прядь номер три вводится туда же, куда пробивались первая и вторая, но «против спуска». На фото видно, как это делается при помощи свайки.
Под эту же прядь, куда была пробита третья, проводится четвертая, но с другой стороны — «по спуску», и ПОД третьей.
Сердечник (его можно отличить на фото и в жизни по другому направлению свивки) пробивается так же как и четвертая прядь, и выходит рядом. Здесь возможны варианты и личное творчество, сердечник может красиво выходить и к первой пряди :).
На этом первая пробивка огона завершена. Проверяем правильность расположения прядей, обтягиваем слабину, обрезаем сердечник, осаживаем пряди на место молотком.
Вторая пробивка
Для того, чтобы «крановый» огон обрел необходимую прочность, достаточно трех-четырех пробивок. Вторая и следующие пробивки делаются против спуска — справа налево, через одну прядь под две.
Нужно отслеживать и устранять обтяжкой прядей неприятную особенность — собранные в первую пробивку пряди достаточно легко скользят относительно друг друга, и выходят со своих мест при дальнейших пробивках, огон «распухает» и становится рыхлым. На толстом тросе хорошо помогает плотная марка вокруг первой пробивки, удерживающая пряди на месте.
Из этих же соображений начинать вторую пробивку имеет смысл с самой свободной пряди. Это может быть четвертая, которую мы пробивали последней, или какая-то другая, по обстановке.
Последовательно пробиваем пряди против часовой стрелки и завершаем пробивку «замком».
Завершенная пробивка выглядит так — все пряди выходят через одну, все находятся на одном уровне.
Обколачиваем огон молотком и делаем третью пробивку, повторяя технологию второй.
После обколачивания обрезаем пряди и клетнюем место их выхода из троса черной изолентой.
После установки вант и обтягивания под рабочей нагрузкой есть смысл плотно оклетневать весь огон той же изолентой или капроновой каболкой.
Это занятие требует некоторой сноровки, первые огоны обычно выходят неказистыми, но каждый последующий — краше предыдущего. Так что есть смысл потренироваться на обрезках.
При работе свайками на плотном тросе часто затрагиваются проволоки сердечника, это нужно отслеживать при пробивке и исправлять.
Ну и техника безопасности должна быть на высоте — защита глаз от летающих вокруг стальных прядей, пусть даже закрытых марками, острые свайки и большие прилагаемые усилия требуют внимания и хорошей защиты рук.
огонов
курс
Альтернативные описания
• Цикл на конце или в середине кабеля, установленного на панели
• Римский император
• Способ формирования постоянной петли на кабеле с переплетением его нитей
• (цель.
oogen буквально глаза) — морское кольцо в конце или в середине сетки, с которой аксессуары носят на воробье (мачта, гребень и т. д.),
• (Border) — песня басового репертуара. Позже он перешел на слово «гон»,
• Вор в славянской мифологии
• Уплотнительное кольцо
• Кольцо на передней панели
• Кольцо (морское)
• м.
ущелье о. старый.
Как соблазнить веревку: инструкции для новичков. Как связать конец кабеля своими руками
и zap. маленький лампа. хвост животное, стебель старый. ошибка церкви. и старый. Слово, вероятно, происходит с периферии, огня или обгонов. до сих пор. наручники, белковые клетки, отделенные от меха; белый бородатый мех; В хвосте есть также хвост, хвосты, хвостовая кишечная пыль пушистых животных, которых носят женщины на шее. Лебединое оружие, лебедь. Охота. хвост, огон или сломанный.
гон; в храме, правило; волк, дневник; лиса и лошадь, трубка; кролик, цветок; веки, веер, кролик земли, стрелка; на медведя, куцык; в кошачьей породе, барабанщике и т. д. на шлаках, раках, змеях, ошибках; в раке, шее; в рыбе, всплеск; петух, волосы; павлин, индейка, велосипед. Корневая и живая часть хвоста, рептилия; волосы на нем, чванство. Огон, море. Решите с помощью петли; петля. Ogong grotstag, петля, которая ставит их поверх мачты.
Рулет меховой с хвостами; поэтому носить меховые шарфы, хорьки, соболя. Голубь — голубь, поросенок, хвост которого имеет велосипед. Огонь, огонь, огонь
• петля в кабеле судна
• петля на узком конце лассо
• петля на конце кабеля (навигационная)
• петля на конце кабеля, который установлен на планке
• петли у моря
• Решение для спасения
• Петля на решетке (морской)
• Лошади в форме …
• Метод формирования постоянной петли на кабеле с переплетением его нитей аналогичен расщеплению
• (Border) — песня басового репертуара.
Позже он перешел на слово «гон»,
Голландский огон
Потащено сhttp://www.off-travel.ru/site/[..]iew&id=113&Itemid=38
Глядя на страдания полнопрововодов всякого рода и класса с тросами, решился я на этот опус.
Точнее, страдания с заделкой тросов. Могу предложить вам простой и надежный способ заделки троса на петлю, при этом можно заделать в петлю и крюк и серьгу и все, что угодно. Для этого потребуется только крепкая отвертка с плоским шлицом и … Ваш автомобиль
Все размеры являются примерными и приведены для троса 8 мм, коим пользуюсь не один год, потому могу привести их на память.
Конец троса должен быть без изломов, ровный, желательно ровно отрубленный.
Что б отрубить его ровно, достаточно положить его на железную основу (рельс, например, при его отсутствии я использую кувалду 3 кг) и бить в одно и то же место острым концом молотка, или углом его «обуха» (не знаю, как это называется). Ударов 10-15 – трос отрублен.
Теперь делим трос примерно пополам по толщине.
«Примерно» – потому, что одна прядь будет лишней (Там то ли 7, то ли 9 прядей). Для деления используем отвертку.
СРАЗУ и навсегда: при работе с тросАми используйте перчатки или рукавицы и будьте ОЧЕНЬ внимательны и нежнЫ, когда работаете с концами троса – эта проволока пробивает любую рукавицу.
Распускаем трос примерно на 60-80 см (чем длиннее-тем надежнее заделка, хотя это только кажется).
При делении у Вас будет еще одна прядь – веревочная. Так как она не подчиняется законам металлической проволоки, мы ее отделяем в отдельную «струю», но, пока, не отрезаем. На ФОТО 5 она хорошо видна.
Теперь переходим непосредственно к изготовлению петли: две разделенные части троса на расстоянии 15-25 см от целого троса разводим и направляем навстречу друг другу и складываем.
О крюках и серьгах надо позаботиться на этом этапе. Начинаем обматывать одну часть вокруг другой. При этом образуется цельный трос на петле, для этого следим, что б половинки троса ложились в ложбинки друг друга, оставшиеся после «расплетания».
На следующих двух фото
указано НЕПРАВИЛЬНОЕ положение, трос «не складывается», соответственно вернитесь в положение, указанное на фото 5 и начните заплетать в другую сторону.
При первом же обороте должно получиться так:
Таким образом, не спеша, обматываем свободными «хвостами» «плечи» петли до «основания».
Когда «ВСЁ!»,
уперлись в не расплетенный участок троса, нужно очень постараться и обернуть «хвосты» еще на виток, для этого, возможно, придется приложить сил, и «растянуть» петлю в стороны.
При этом ХВОСТЫ ДОЛЖНЫ ЛЕЧЬ НА СВОИ МЕСТА.
Итак, что должно получиться:
Трос, красивый и блестючий, заканчивается не менее красивой петлей, но у ее основания торчат по 30-40 см «хвостов» В РАЗНЫЕ СТОРОНЫ, то есть под углом 180 градусов.
Ну так теперь самое интересное (во всяком случае я был поражен простотой мысли).
Помните, нам нужен был Ваш автомобиль???
Еще лучше, если он УЖЕ засажен в гОвна по самые… Нет, не по самые, нам нужен его буксировочный крюк, а лучше шарик фаркопа. Начнем. Одеваете петлю на фаркоп, в петлю вставляете отвертку (монтажку, лом – зависит от толщины троса), беретесь двумя руками за отвертку с двух сторон и тянете свой мобиль из болота.
При этом отвертка начинает вворачиваться в трос, вращаясь вокруг него – помогайте ей, и не забывайте вытаскивать освобождающуюся веревочную прядь и придерживать «хвосты».
Странно, но «хвосты» радостно вплетаются в трос!!! Правда, для этого их надо подправлять. Ну вот и весь фокус… Когда «хвосты» кончатся, надо аккуратно их заделать – можно сплющить трубку, а я просто обматываю изолентой, ибо нагрузки здесь нет.
Как то в полях я просто обмотал их тряпкой – что б не топорщились и не кололись.
Вытаскиваем отвертку и обрезаем, наконец то, надоевшую веревочную прядь. ВСЕ! тросом можно пользоваться еще…многие лЕта.
Применимость: Меня этому способу научили дальнобойщики со своими 30-ти мм тросами (помните «монтажка, лом»).
Лично я применял и на 6мм, и на 8мм, и на 10мм тросах, и на «веткоотбойниках» – везде работает отлично. При 5-ом-7-ом плетении у Вас на одну петлю будет уходить 3-5 минут, из них 2 минуты – расплести и потом обмотать изолентой.
Удачи!
Зажим для троса. Виды и работа. Применение и устройство
Зажим для троса – это элемент такелажа, с помощью которого осуществляется фиксация петель на стальном тросе или его сращивание. Он обеспечивает надежное крепление и согласно требованиям ГОСТ и СНиП является обязательным элементом для строительных работ, в которых задействован стальной канат. Соединение зажимами более надежное, чем связывание узлами, но хуже чем сплетение концов при сращивании.
Зажим для троса в строительных работах
Преимущественно зажимы для тросов используются в случае осуществления высокой нагрузки на стальные канаты. В связи с этим данный элемент такелажа изготовляется из качественного металла устойчивого к давлению и трению. Всех производителей изготовляющих зажимы строго контролируют, поскольку некачественный ассортимент может стать причиной возникновения несчастных случаев на стройплощадке.
Обычно в строительных работах одновременно используется несколько зажимов на петле или точке сращивания. Они располагаются рядом друг с другом. Количество крепежей составляет от 2-3 штук. Нужно учитывать, что если создаваемая нагрузка на трос выше, чем способен выдержать один зажим, то увеличение однотипных крепежей недопустимо. В этом случае стоит отдать предпочтение более мощному зажиму, что будет более безопасным, чем использование даже десятков слабых.
Разновидности зажимов
Классификация зажимов осуществляется по нескольким критериям. В первую очередь это конструкция и материал изготовления. Кроме этого их можно различать по диаметру троса, для которого они предназначены. Зажимы выпускают под диаметр от 2 до 40 мм.
По конструктивным особенностям и способу обеспечения фиксации зажим для троса разделяют на виды:
- Одноразовый.
- Скоба.
- Плоский одинарный.
- Плоский двойной.
- Обжимной.
- Крестовый.
- Стопорный.
- Цанговый.
- Планшетный.
- Страховочный.
Одноразовый
Одноразовый зажим для троса представляет собой короткую трубку, сделанную из алюминия или другого мягкого металла. Сквозь нее продевается трос, после чего создается петля, и конец возвращаете через трубку.
Далее необходимо приложить зажим к твердой поверхности и расплескать ударами молотка. В результате деформации трубки, ее стенки плотно прижмут стальной канат, не позволяя ему рассоединяться.
С помощью подобных зажимов также проводят сращивания двух тросов.
Данная конструкция позволяет провести соединение только один раз, поскольку такой крепеж деформируется и повторно применяться не сможет. Одноразовая фиксация является наименее надежной, но самой дешевой. Ею можно воспользоваться для выполнения сращивания тросов или создания петли, когда на канат будет оказываться минимальная нагрузка.
К достоинствам подобных зажимов можно отнести тот факт, что для обеспечения фиксации нужно всего несколько ударов молотка, на что уходят считанные секунды. Для увеличения надежности можно проводить линейное расплескивание, подставляя зубило. Если со временем крепление ослабевает, нужно возобновить силу сдавливания, снова постучав молотком.
Скоба
Зажим в виде скобы является одним из самых популярных. Он многоразовый, при необходимости скоба легко снимается с троса и используется дальше, поскольку не теряет свои рабочие характеристики. Внешне такой зажим представляет собой U-образную скобу, сделанную из стального прутка, на конце которой имеется резьба.
Скоба продевается в плоскую пластинку, в которой имеется два отверстия. После этого на скобу накручиваются две шестигранные гайки, которые при закручивании поджимают пластину, тем самым сдавливая трос.
Это многоразовая система, которая применяется как для создания петель, так и сращивания каната. При использовании следует учитывать, что скобы непригодны для тросов, которые используются для подъема тяжелых предметов.
Они имеют очень малые площадь прижима, поэтому зачастую пережимают канат, создавая режущую деформацию, что может привести к разрыву в данном месте.
Плоский одинарный
Плоский одинарный зажим представляет собой более надежную конструкцию, чем скоба, в связи с большей площадью прилегания. Он представляет собой две пластины, которые прижимаются друг другу с помощью болта и гайки.
Одна пластина выполнена в форме корытца с бортиками, что предотвращает вероятность выскальзывания троса. Это довольно надежное крепление, которое нередко используется в строительстве. При сильном затягивании гайки прижим осуществляется на большой площади, поэтому врезание в одну плоскость исключается.
В результате трос не получает ослаблений, способных разорваться при нагрузке.
Плоский двойной
Плоский двойной зажим для троса еще называют седельный. Он сочетает в себе два одинарных зажима. Внешне такой крепеж представляет собой вытянутые в длину две пластины, которые прижимаются друг к другу с помощью болтов с гайками. Это один из самых надежных способов для сращивания тросов, а также создания петель.
Именно таким крепежом пользуются для установки растяжек на высоковольтных столбах воздушных линий электропередач, телевизионных антенн и прочих высоких конструкций. Также подобное крепление подойдет в тех случаях, когда необходимо обеспечить надежную фиксацию груза для подъема на большую высоту.
Такелаж, применяемый в высотных кранах, укомплектован именно седельными зажимами.
Обжимной зажим
Обжимной зажим, или бочка, представляет собой две рельефные пластины, по периметру которых проделаны канавки для закладки троса. Они соединяются между собой с помощью винта. Данный обжим может применяться как для создания петель, так и сращивания.
Его выбирают для оснащения подъемных механизмов лифтов, а также для прочих ответственных мероприятий. Такие зажимы выпускаются из различных металлов, поэтому свойства крепежа могут отличаться. Безусловным лидером по устойчивости являются стальные зажимы.
Крестовый
В том случае, если необходимо соединить вместе пересекающиеся между собой под прямым углом два троса, применяется крестовый зажим. Он выполнен в виде цилиндра, в который закручивается винт. По бокам имеются две прорези, которые пересекаются.
В них укладываются канаты, после чего винт затягивается и тросы получают устойчивое соединение. Подобный зажим не является сверхнадежным. Он используется в тех случаях, когда необходимо создать сетку из троса.
Использование такого крепежа для сращивания невозможно.
Стопорный
Стопорный зажим для троса внешне похож на крестовый крепеж, но в нем имеется только одна прорезь. Он устанавливается на участке троса для его утолщения. Благодаря наличию такого зажима, предметы, которые подвешены на канат, останавливаются при скольжении, цепляясь за такой крепеж. Данная конструкция применяется только для этой цели и не может использоваться для сращивания или создания петель.
Цанговый
Цанговый зажим для троса представляет собой наконечник, который фиксируется на конце каната. Его оголовье выполнено в виде расплесканного прута. Его использование позволяет проводить аккуратное крепление конца троса без необходимости создания петли.
По конструктивной особенности такой крепеж полностью идентичный цанге, которая используется вместо патрона для дрели. Стоит отметить, что цанговая конструкция не дает стопроцентной гарантии эффективного соединения.
В связи с этим не стоит рассчитывать на то, что цанговый наконечник будет панацеей от обрыва.
Цанговый наконечник может иметь различную конструкцию оголовья. Он осуществляет соединение с прочими элементами, к которым фиксируется трос. Подобные зажимы одни из самых дорогих, но не являются сверхнадежными. Их выпускают под тросы небольшого диаметра, не предназначенные для тяжелой работы, в результате которой возможно вырывание каната из крепежа.
Планшетный
Планшетный зажим представляет собой усиленные пластины. Первая имеет форму латинская буква «W», а вторая напоминает распущенную вдоль трубку.
В местах прилегания друг к другу они имеют рельефную поверхность, что обеспечивает эффективное врезание в трос, при этом, не создавая критического повреждения, как это делает U-образные зажимы. Рельефные зубья, которые фиксируются на канате, идут вдоль его волокон, поэтому не несут серьезного вреда.
Данная конструкция является усиленной, поэтому стягивание с помощью болта и гайки можно осуществлять с большой силой, не опасаясь, что пластины разрушатся или деформируются.
Страховочный
Страховочный зажим для троса является быстросъемным. Он используется обычно для временного подвешивания различных предметов на свисающем вертикально тросе.
Такое крепление состоит из рычагов, которые при создании давления в кольце, упираются клином в поверхность троса, создавая эффект торможения. Это не позволяет зажимам двигаться вниз.
Если нужно перетащить крепление, то сначала оно подтягивается вверх, после чего беспрепятственно отодвигается в нужную сторону.
Подобные такелажные элементы широко применяются промышленными альпинистами. С помощью такого крепежа осуществляется закрепление на страховочном тросе или подсоединения к нему инструментов, которые задействованы в работе.
Данная конструкция не является сверхнадежной. Ее использование для создания петель или сращивания тросов невозможно.
Благодаря тому, что в основе действия данного механизма заложена рычажная система, то чем сильнее давление на крепежное ушко, тем надежнее зафиксирован клин.
Похожие темы:
Продукция — Техмашхолдинг — группа компаний, официальный сайт
- Клиновой зажим для троса – это специальное приспособление, предназначение которого – прочно соединять тросы между собой. С его помощью также можно изготовить петлю на конце тех же тросов. Но что же еще нужно знать про эти элементы?
Зачем эта деталь в строительстве?
Обычно такими приспособлениями пользуются там, где работы ведутся с большими нагрузками, поэтому для изготовления зажимов всегда используются только высокопрочные и качественные металлы. Производители выпускают данные приспособления строго в соответствии со стандартами. Конструкция зажимов очень проста. Они состоят из двух шестигранных гаек и стальной дуги. Профессионалы рекомендуют на одном тросе устанавливать не меньше трех зажимов, этого достаточно для безопасности и надежности крепления. Если же нагрузка выше, чем могут выдержать выбранные вами зажимы, то следует взять другой тип этого фиксатора, а не увеличивать количество.Для изготовления всегда используется только высококачественная и высокопрочная сталь. Это необходимо для обеспечения надежного соединения на обоих концах элементов. Для большей надежности и прочности часто дополнительно зажимы покрывают еще одним защитным слоем. Для этих целей используют гальваническую оцинковку. Достоинство в том, что с ее помощью обеспечивается у приспособления максимальная стойкость к внешнему воздействию окружающей среды. Также это и прекрасная защита от коррозии.Хотя конструктивное решение данного приспособления несложное, все равно перед использованием нужно ознакомиться с инструкцией. Любой инструмент или приспособление имеет свои нюансы, которые в работе нужно учитывать. Если зажим для стального троса установить неправильно, то элемент может просто оборваться. Конец троса вводится в дугу и при помощи специального замка, а данном случае это шестигранные гайки, закрепляется внутри. Гайки закручиваются в разном направлении, а трос будет находиться между ними. При полном закручивании концы должны быть плотно зажаты между собой.
Зажим для стального троса – классификация
Зажимы бывают разного вида. Они подразделяются по назначению, используемому материалу и конструкции. Также можно формально обозначить и различную длину, популярнее всех зажим для троса 3 мм, 5 мм диаметром, но в особых случаях применяют размеры вплоть до 40 мм. Каждый вид имеет также разные подвиды. Зажимы, которые подразделяют по назначению, бывают обычными и усиленными, а по используемому материалу – стальными и медными, также популярен зажим для троса алюминиевый, оцинкованный вариант стального используется в особенно суровых условиях эксплуатации. Зажимы, которые подразделяются по конструкции, бывают плоскими, дугообразными, одинарными и двойными. Обычные зажимы являются самыми распространенными. Обычно для их изготовления используется оцинкованная сталь класса 2. По внешнему виду такие зажимы напоминают закрытые петли у основания, которые имеют два прочных болта. Такой вид изделия является бытовым, и он не предназначен для больших нагрузок. Усиленный вариант говорит сам за себя, конструкция у него проработана основательнее, механизмы затвора имеют усиления, поэтому и сфера их применения может быть более ответственной. Плоские виды зажимов чаще изготавливаются из высокопрочной углеродистой стали. Поверхность данных приспособлений имеют оцинковку. Их диаметр может составлять от 2 и до 40 мм. По форме такие зажимы напоминают пару пластин, которые соединяются между собой болтом с гайкой. Обычно их применяют для сращивания стальных тросов или для других стоячих такелажей. Вполне подойдут они и для того, чтобы создавать петли на конце расчалки. Профессионалы рекомендуют на одном соединении устанавливать не меньше двух зажимов.Плоские зажимы также могут подразделяться на одинарные или на двойные. Главное отличие – в количестве имеющихся болтов. На одинарных зажимах крепление происходит одним болтом, а на двойных – двумя болтами. По применению такие зажимы особо не отличаются.Дугообразные зажимы выполнены из цилиндра, который загнут дугой, а крепление происходит при помощи двух болтов, которые находятся на концах. Приспособления такого вида чаще используют для соединения металлических тросов, но вполне возможно применять их и для изготовления петель. Такой вид зажимов больше относится к промышленным, они рассчитаны на большие нагрузки. Обычный стандартный дугообразный зажим способен выдерживать нагрузку около 97 килограммов.
Зажимы специализированные и клиновые – какие у них особенности?
Многие строительные работы не сделать без прочного зажима. Строительство всегда отличалось наличием большого количества операций. Обязательно нужно что-то поднимать наверх, тянуть груз, а в данном случае это строительные материалы, часто приходится фиксировать различные предметы. Для таких работ нужны прочные подпружиненные зажимы. Они не только позволяют соединить тросы, а также к ним можно прикрепить и груз. Такие приспособления не очень отличаются от стандартных зажимов. Помимо обычной металлической дуги у них имеются пара рычажков, которые оснащены подвижными скобками. Такое конструктивное решение помогает обеспечить высокопрочное и стойкое соединение. С его помощью можно надежно закрепить любой предмет на тросе разной толщины. В последнее время наибольшей популярностью у специалистов пользуются клиновые зажимы. Это прекрасный соединительный элемент для медных и алюминиевых проводов, сечение которых может составлять от 35 и до 100 квадратных миллиметров. Только такой вид зажимов хорош для соединений сталеалюминиевых устройств. Состоят такие приспособления из корпуса и клина, который отличается износостойкостью. Для изготовления корпуса используется кованая чугунная сталь, а сам клин может быть изготовлен из бронзы или из разных алюминиевых сплавов.Если требуется установить алюминиевые или сталеалюминиевые провода в болтовые зажимы, где сечения очень большие, то необходимо использовать специальные прокладки, которые сделаны из мягкой алюминиевой ленты. Использование такого дополнения в работе придаст креплению наибольшую механическую прочность. Важно помнить, что подобные зажимы после установки через десять дней необходимо подтягивать вторично. Подтяжку надо выполнять так. Первым делом надо спрессовать петлевую часть корпуса из алюминия, затем надо ввести стальной анкер, а далее вводится снова алюминиевый корпус при помощи стального механизма.
Как сделать зажимы для троса своими руками?
Тросовые зажимы используются во многих отраслях. Нет такой отрасли, где бы они не нашли себе применения. Но часто без такого небольшого приспособления не сделать и обычные бытовые работы. Особенно в них нуждаются автовладельцы. Потребуется металлическая трубка небольшого диаметра, пара металлических пластинок и несколько болтов с гайками. Металлическую трубку необходимо загнуть дугой. Диаметр трубы должен быть таким, чтобы в него мог войти трос, который планируется использовать. В отверстие трубы необходимо ввести трос до тех пор, пока конец не появится снаружи.Потом конец необходимо вытянуть из трубы на расстояние от 10-15 см, далее конец троса и сам трос нужно будет накрыть пластинками снизу и сверху, и пластинки плотно соединить между собой при помощи прочных болтов. Данное приспособление удачно подходит для изготовления петель. Если нужно соединить два троса между собой, то тогда надо подобрать трубку с большим диаметром. Надо учитывать, что в одно отверстие нужно просунуть два троса, но только в разном направлении. Пластинки также подбираются с учетом диаметра тросов. Такой зажим всегда пригодится в домашних делах, только надо учитывать, что он не приспособлен для больших нагрузок, но попытаться использовать его в качестве буксира вполне возможно.
Зажим для стального троса. Выбираем лучший
Для соединения концов троса или каната, а также для образования петель на концах, используются различные разновидности стальных, медных или алюминиевых зажимов. Относясь к такелажному крепежу, зажимы для тросов используются в лифтовом хозяйстве, при проведении различных монтажных работ, а также в быту.
Виды зажимов
Для обеспечения долговечности и надёжности все конструктивные элементы зажимов изготавливаются из нержавеющих сталей, а при небольших эксплуатационных нагрузках – также из меди, латуни или алюминия.
Наибольшей популярностью пользуются:
Особенности использования различных видов тросовых зажимов
Основными техническими параметрами рассматриваемых изделий являются предельный диаметр троса и гарантированное усилие зажима. Имеют значение также и размеры зажима, поскольку рекомендуется, независимо от типа, использовать последовательно несколько зажимов (не менее трёх), особенно, если масса груза не гарантирует его безопасного перемещения или подъёма.
Зажимы по стандарту DIN 741 используются для канатов диаметром 5…62 мм, при наличии пружинной шайбы по ГОСТ 6402-70 и гайки по ГОСТ 5915-70. Конструкция такого зажима предусматривает возможность установки стопорной планки, которая обеспечивает более надёжный прижим троса к скобе.
Прижимная колодка должна изготавливаться штамповкой из стали марки не ниже Ст.3кп по ГОСТ 380-94 (лишь для небольших зажимных усилий допускаются литые колодки из стали 25Л по ГОСТ 977-75).
Не допускается эксплуатация зажимов для тросов, детали которых не имеют защитного антикоррозионного покрытия из цинка.
В крепёжных элементах плоских зажимов должна применяться резьба по ГОСТ 24705-81. Материал накладок – сталь Ст.3, пластины должны использоваться под крепление тросов диаметром 4,6…30 мм.
В случае последовательного использования нескольких зажимов расстояние между ними не должно быть меньше шести диаметров троса.
В двойных зажимах типа Duplex срезающее усилие воспринимается исключительно болтовым соединением, поэтому выбор диаметра крепежа определяется диаметром троса. Рекомендуются следующие соотношения:
- Для троса диаметром 2 мм и 3 мм – крепёж М4;
- Для троса диаметром 4 мм и 5 мм – крепёж М5;
- Для троса диаметром 6 мм – крепёж М6;
- Для троса диаметром 8 мм – крепёж М8;
- Для троса диаметром 10…12 мм – крепёж М10.
Клиновые зажимы не рекомендуется использовать для подъёма груза. Потому что эксплуатационные нагрузки на крепёж снижаются, поскольку оси действия сил при работе такого зажима совпадают, и, следовательно, напряжений среза не возникает.
Эксплуатационные параметры зажимов клинового типа регламентируются DIN 15315. Для винтового прижима троса или каната к опорной поверхности клина используется высокопрочный крепёж (класса прочности не ниже 5.6), с защитным антифрикционным покрытием.
Периодически соединение требуется подтягивать.
Зажим «бочонок» часто изготавливается из алюминия, и не рассчитан на большие диаметры троса: рациональный диапазон диаметров составляет 2… 8 мм. Отсутствие выступающих элементов и компактность такого зажима позволяет использовать его в стеснённых пространствах.
Можно ли изготовить зажим для троса своими руками?
Цена зажимов в зависимости от их размеров и допускаемой грузоподъёмности составляет, руб/шт:
- Для зажимов типа Simplex — 4…14;
- Для зажимов типа Duplex – 7…24;
- Для зажимов по DIN 741 — 4…160;
- Для клиновых зажимов – 200…250;
- Для зажимов типа «бочонок» — 3…40 (из алюминия), и 60…160 (из нержавеющей стали).
В быту (например, для автолюбителей) часто возникает потребность в изготовлении тросового зажима своими руками. Для образования надёжной петли целесообразно использовать обычную алюминиевую (не дюралюминиевую!) трубку, внутрь которой должен свободно входить трос нужного диаметра. Трубку изгибают по дуге, после чего вводят туда на расстояние 120…150 мм трос, перекрывают его концы скобами, и соединяют болтом.
При наращивании частей троса диаметр трубы выбирается таким, чтобы туда свободно входили оба троса, причём с разных концов. Все остальные действия производятся аналогичным образом. Следует отметить, что несущая способность такого зажима для троса будет определяться прочностью материала трубы на изгиб, поэтому допускаемое усилие самодельного устройства зажима будет заметно ниже, чем изготовленного специализированным предприятием.
Зажим для троса — основные виды, применение и обработка элементов из нержавеющей стали (75 фото)
При использовании металлических канатов может возникнуть необходимость скрепления их между собой или образования на их концах петель. Эффективно справиться с этой задачей поможет зажим для стального троса. Какие модификации существуют и как их использовать, мы расскажем ниже.
Назначение и специфика конструкции
Эти приспособления изготавливаются из прочных материалов – именно благодаря металлу обеспечивается надежное крепление, выдерживающее повышенные нагрузки. Конструктивно зажим состоит из дуги и гаек.
Целесообразно применять несколько зажимов – профессионалы советуют брать не менее трех. Однако если нагрузка чрезмерно высока, то лучше выбрать другие способы фиксации и отказаться от установки большого количества зажимов.
Высокопрочная сталь дополнительно обрабатывается оцинковкой. Такой защитный слой предохраняет элементы от коррозии, а также минимизирует воздействие других внешних факторов.
Чтобы предотвратить расцепление и обрыв, следует изучить, как использовать зажим для троса правильно. Сложного в этом ничего нет – достаточно завести концы под дугу и зажать при помощи гаек. Они закручиваются разнонаправлено, и канат остается в промежутках между ними.
Затягивать гайки нужно до полного зажатия троса. Если создается петля, то обрезанный конец должен быть сверху, над цельным отрезком, но непосредственно под дугой. Зажимный элемент – гайки – будет снизу.
Классификация приспособлений
Выбирать зажимы нужно с учетом конкретных условий их использования, особенностей применяемого троса и планируемой нагрузки. По размерам можно выбрать самые разнообразные модификации – они могут быть небольшими 3-5 мм в диаметре, но встречаются и более объемные до 40 мм.
В быту чаще всего применяются обычные конструкции, которые производятся из стали второго класса после оцинковки. У них петля у основания зажимается болтами. Однако профессионалами востребованы усиленные модификации, имеющие более прочный затвор. Поэтому они ориентированы на повышенный уровень нагрузок.
Для изготовления применяется сталь или медь, хотя в ряде случаев допустимо использование только алюминиевого зажима для троса. А вот сталь с оцинкованным покрытием будет более дорогим вариантом, но позволит эксплуатировать крепежные элементы в суровых климатических зонах.
Варьируется и конструкция – они могут быть одинарными или двойными, иметь плоское или дугообразное исполнение. В плоских моделях имеются две пластины из оцинкованной стали с диаметром 2-40 мм.
Закрепление производится при помощи болтов с гайками. Их применение эффективно при сращивании тросов и проведении других подобного рода манипуляций. Для соединения надо ставить более двух приспособлений.
Двойные зажимы для тросов отличаются наличием двух фиксирующих болтов, в то время как в одинарных предусмотрена только одна пара «болт-гайка». Принцип действия их практически идентичен.
Дугообразная конструкция имеет цилиндрическую форму с дугообразной выгнутостью. На концах расположены болты, которые и обеспечивают фиксацию. Чаще всего их применяют в соединительных операциях, однако допустимо и крепление петли. Это промышленный вариант крепежа, который способен вынести нагрузку не менее 97 кг.
Обжимной зажим производится из алюминиевого сплава. Выглядит как овальный отрезок трубы с небольшой двусторонней приплюснутостью. В этот отрезок заводится трос, и конструкция сплющивается двумя способами:
- ударно при помощи молотка;
- вручную за счет нажима.
Специфические типы зажимов
Поскольку в строительстве крепежные узлы испытывают нагрузку динамического типа, а грузы часто поднимаются на высоту, то здесь применяют пружинные механизмы.
Благодаря им, производится не только обычное скрепление тросов, но и фиксация объектов. Конструктивно они имеют рычажки с движущимися скобами. В результате предмет может фиксироваться на тросе, независимо от его толщины.
Клиновые соединения незаменимы для работ с проводами из меди и алюминия с сечением 35-100 кв. мм. Представляют собой корпус из чугунной стали с износостойким клином из бронзы или сплавов алюминия.
Для большей надежности при зажиме алюминиевых проводов крупного сечения применяют специальные прокладки из такого же материала. Крепление будет прочным, но раз в 7-10 дней следует производить подтяжку болтов.
Выбор и использование
На фото зажимов для троса представлены разнообразные модификации, которые можно применять с конкретной монтажной целью. Важно проверить:
- наличие маркировки;
- отсутствие дефектов и брака;
- соответствие зажима параметрам каната.
При фиксации троса перемычка должна быть со стороны каната, где присутствует основная нагрузка. Перед эксплуатацией следует проверить прочность крепления. Не разрешается воздействовать на механизм сваркой.
Использование зажимов позволяет обеспечить надежное и прочное крепление при соединении тросов или формировании петли. Их можно изготовить самостоятельно, однако приобретение изделий заводского производства обеспечит долговечность крепежа.
Фото зажимов для троса
Также рекомендуем посетить:
