Как согнуть трубу ПВХ в домашних условиях?

Как согнуть металлическую или ПВХ-трубу без трубогиба: работаем в домашних условиях

В ходе ремонта, при проведении строительных работ возникает необходимость в монтаже водопровода, систем отопления. И если есть возможность привлечь профессиональную бригаду для решения задачи, процесс завершается быстро, результат радует. Но что, если приходится обходиться без помощи специалиста, а нужных инструментов под рукой нет – как согнуть трубу без трубогиба своими силами? Рассмотрим возможные варианты.

Гнем вручную

Не отчаивайтесь, если предстоит монтаж сложной конструкции с использованием изогнутых труб, а профессионального инструмента в наличии нет. Даже если заранее не удалось приобрести заготовки с нужным углом изгиба, вы можете изготовить детали для проведения работы самостоятельно, в домашних условиях и с минимумом инструментов.

Как действовать? Захватите конструкцию руками, плотно зажмите её и постепенно сгибайте. Действуйте аккуратно, чтобы не повредить деталь. Плавно, сантиметр за сантиметром, продвигайтесь по длине трубы. Повторить манипуляцию нужно в 5-6 подходов. Работа вручную подойдет не во всех случаях, так как согнуть алюминиевую трубу, к примеру, куда проще, чем проделать то же самое с металлическим изделием.

Совет: попрактикуйтесь на ненужном отрезке перед началом работы «на чистовую». Действуйте плавно, чтобы не деформировать и не сломать деталь; количество «подходов» зависит от диаметра и длины конструкции.

Трубу можно согнуть и без трубогиба – руками

Ручной способ эффективен при работе с трубами диаметром 16-20 мм. При большем срезе процесс растянется и будет более трудоемким, но это реально.

Применяем горячий метод

С алюминием разобрались, но как самостоятельно согнуть металлическую трубу, чтобы результат не разочаровал? Газовая горелка решит проблему.

Алгоритм действий:

1. Фиксируем металлический отрезок в тисках.
2. Прогреваем участок будущего изгиба.
3. Когда появится окалина, приступаем к изгибанию.

Как определить, когда можно начинать работу?
Если материал – алюминий, поднесите к поверхности трубы бумажный лист. Сигналом послужит его возгорание или появление дыма. Если другой металл, нагреваемый участок покраснеет.

Обратите внимание: метод нагрева не подходит для работы с оцинкованными деталями – гарантировано повреждение напыления, покрытие придет в негодность.

Совет: так как согнуть квадратную трубу без заломов и деформации сложнее, используйте мощную паяльную лампу или горелку, перед началом работы прогрейте все стороны изделия.

Нагрев — эффективный способ безопасного загиба труб

Используем наполнители – песок и воду

Применение наполнителей позволяет согнуть как профтрубу, так и алюминиевые отрезки большого диаметра.

Принцип работы с песком:

• засыпаем песок внутрь конструкции, на концы трубы надеваем заглушки (следите за герметичностью);
• фиксируем деталь в тисках;
• место загиба прогреваем паяльником или газовой горелкой;
• когда участок нагреется, гнем конструкцию резиновым молотком или киянкой из дерева, аккуратно постукивая по нагретой поверхности;
• по завершении манипуляций снимаем заглушки, извлекаем из полостей песок – все готово.

Песок защищает трубу от деформации и неравномерного загиба.

Важно:

1. Оцинкованные детали загибаются таким способом без нагревания
2. Заполняйте полости плотно, чтобы внутреннее пространство было заполнено до краев.
3. Квадратные трубы обрабатывайте с каждой стороны – поможет избежать неровностей.

Следите за герметичностью закрытия труб при работе с песком и водой

Принцип работы с водой практически идентичен – воду заливаем в деталь, ставим заглушки. Перед тем как согнуть ПВХ-трубу или изделие из другого материала, даем воде замерзнуть (выставьте её на мороз или поместите в холодильную камеру). По замерзании жидкости поступательными движениями придаем конструкции нужный радиус изгиба.

По этому принципу можно как согнуть лист металла в трубу (только без использования воды и песка), так и придать изгиб самой трубе.

Плоскопараллельные пластины

Если нагрев и охлаждение – не ваш случай, используйте плоскопараллельную пластину. Примитивный, но безотказный и проверенный способ.
Пластина – изогнутая заготовка из дерева или металла с пазом. Подходит для работы со стальными и металлопластиковыми изделиями диаметром до 45 мм.

Принцип действий:

1. Трубу помещаем в хомут на плоскопараллельной пластине, фиксируем (зажимаем).
2. Гнем, повторяя форму заготовки по пазу, извлекаем.

Быстрый, надежный способ, не требующий крупных затрат. Минус использования плоскопараллельных пластин – неизменяемая кривизна заготовки. Решить проблему поможет применение пластин с отличающимся радиусом кривизны. Поддастся и стальная конструкция.

Особенность способа – ограничение по длине, форму коротких трубок изменить легко, а качественно загнуть изделие, длина которого превышает длину заготовки, таким образом не получится.

Плоскопараллельная пластина — надежный, доступный способ изогнуть трубу самостоятельно

Металлические пружины

Рассмотрим, как согнуть трубу спиралью своими руками или придать изделию угол до 90°.

Металлическую пружину лучше использовать для работы с деталями из пластичных цветных металлов. Пружина предотвращает деформацию конструкции. Выбор размера зависит от внутреннего «обхвата» трубки.

Как действовать:

1. Вставьте пружину в деталь (вводите до места загиба).
2. Постепенно придайте изгиб на колене или предварительно зажав конструкцию в тиски.

Пружина упрощает процесс, принимая усилие сжатия/ растяжения и нагрузку на себя. Работая с мягкими податливыми материалами, выбирайте пружины средней жесткости и малого диаметра. Меры предосторожности не дадут детали лопнуть или разорваться.

Обратите внимание: перед помещением стальной пружины внутрь трубы прикрепите к одному из её концов прочный шнурок или длинную проволоку. Этот шаг упростит извлечение пружины после сгибания.

Металлические пружины служат трубе «каркасом» при изгибании

Радикальные меры – сварка

Изгибание листов металла и труб проводится и с применением болгарки. Сварка – кардинальный способ, решающий проблему, если другие варианты по объективным причинам не подходят. Требующийся инструмент – сварочный аппарат и болгарка.

Алгоритм действий:

1. Произведите расчеты – прикиньте радиус закругления изделия (для верности можно набросать чертеж и сделать разметку на детали).
2. На изгибаемый участок по длине наносят три поперечных пропила (с трех сторон).
3. Детали придают изгиб.
4. Пропиленные участки сваривают.
5. Согнутый конец трубы в месте проведения сварки шлифуют, удаляя «опилки» и неровности.

Изгиб получается аккуратный, эстетичный и прочный.

Как видим, ответов на вопрос, как согнуть трубу, достаточно – выбрать актуальный для решения ваших задач способ не составит труда. Достаточно иметь нужный инструмент и желание. Учитывайте диаметр изделия, его длину и материал, с которым предстоит работать.

Минусов у перечисленных способов два:

1. Вероятность порчи изделия, поломки и образования разрывов.
2. Получить равномерный эстетичный изгиб в домашних условиях проблематично.

Сварка – быстрый способ придать трубе нужный изгиб

Застраховаться от неприятностей, если не обладаете навыками и опытом проведения работ по сгибанию труб, можно одним способом – привлечь профессионала.

Если желания или возможности воспользоваться услугами специалиста нет, не отчаивайтесь. Перед началом мероприятия внимательно изучите мат. часть, посмотрите видео или мастер-классы от профессиональных строителей (в сети Интернет их предостаточно).

-рекомендации: как согнуть вручную трубу из металлопластика

Подготовьте нужные инструменты – и за дело. Дерзайте, дорогу осилит идущий.

Как согнуть пластиковую трубу: как гнуть ПВХ трубы техническим феном в домашних условиях

При прокладке или ремонте коммуникаций легко столкнуться с трудностями при изгибе трубопровода. Такой маневр можно осуществить с помощью специальных фитингов, однако чрезмерное использование соединительных деталей повышает риск протечки. Вместо этого элемент изгибают в нужном направлении: сделать это можно с помощью популярных методов.

Свойства пластикового трубопровода

Все пластиковые трубы можно поделить по материалу их изготовления: они производятся из полимеров, полиэтилена, поливинилхлорида. Перечисленные материалы обладают хорошими гигиеническими показателями, поэтому отлично применяются для обустройства сети теплоснабжения, а также для организации водопровода в квартире.

Не всегда получается самостоятельно согнуть материал, поэтому приходится использовать популярные методы

Чтобы согнуть самостоятельно пластиковую трубу необходимо подробнее узнать о ее свойствах:

1. Кольцевая жесткость. Высокие показатели жесткости ПВХ позволяют выдерживать атмосферное давление в 120 атмосфер.
2. Стойкость к нагреванию. Пластик устойчив к нагреву, поэтому его применяют для обустройства водопровода с горячей и холодной водой, а также для организации трубопровода с отоплением. При нагреве пластик удлиняется только на 5%.
3. Низкая устойчивость к морозу. Из-за малой сопротивляемости морозу, материалы не выдерживают температуру ниже -15 градусов, поэтому требуют дополнительной термоизоляции.
4. Высокая проницаемость свет. Окрашенная в различные цвета ПВХ труба устойчива к ультрафиолету.

Изделия из ПВХ для обустройства трубопровода выпускаются в различных диаметрах

При нагревании пластиковую трубу можно аккуратно согнуть, потому, как она обладает хорошими показателями эластичными.  Изделия из гнущегося поливинилхлорида при производстве могут изначально сматывать в кольца – в таком виде они поступают в продажу.

Условия для сгиба ПВХ трубы

Пластик отлично сгибается, если на него воздействовать определенными показателями температуры. Важно соблюсти несколько условий для изгиба:

• разогревание участка до 75 градусов в том месте, где будет произведен изгиб;
• воздействие на элемент с помощью парообразных веществ.

Чтобы не покупать массу ненужных фитингов, которые требуют внимательности при установке, мастера зачастую используют различные методики изгиба. При работе с нагретым воздухом, который будет воздействовать на пластик, следует проявлять осторожность: можно не только полностью сжечь место нагрева, но и обжечь руки. В данном деле важно производить манипуляции аккуратно и постепенно.

Полипропилен и поливинилхлорид отлично поддаются сгибанию

Бывает сложно добиться идеального изгиба, поэтому перед тем, как приступить к работе, рекомендуется тщательно продумать все будущие повороты трубопровода. Заранее стоит потренироваться сгибать изделие на небольшом отрезке.

Основные методы сгибания изделий из ПВХ

Использование трубогиба необходимо лишь в тех случаях, когда согнуть пластиковую трубу самостоятельно не получается. Это касается изделий большого диаметра, которые предназначены для обустройства канализации.

Вот, что может случиться, если действовать не по правилам: такой материал нельзя использовать для трубопровода

Современные мастера успешно пользуются методом нагрева с помощью фена, применяют песок, проволоку и оправу для создания необходимых поворотов в конструкции трубопровода.

Использование фена

Температура плавления изделий из ПВХ стартует от 140 градусов Цельсия, однако такие показатели могут полностью расплавить элемент, лишив его целостности и основных технических характеристик. Чтобы этого не произошло, рекомендуется использовать строительный фен для постепенного нагрева изделия из ПВХ. Полипропиленовые трубы также подвергаются плавлению при высоких температурах, следовательно, их можно согнуть аналогичным методом:

1. Создание шаблона для изгиба. Перед тем как осуществить ответственную процедуру, рекомендуется создать шаблон для изгиба: его лучше делать из прочного материала. Можно приобрести готовые уголки, с их помощью делать повороты.
2. Наполнение сыпучим материалом. Чтобы отрезок не расплавился и принял правильную форму, мастера советуют предварительно наполнить его солью или речным песком. Сделать это можно с помощью воронки: на 3 метра трубы диаметром 20 мм потребуется меньше одного ведра песка.
3. Нагрев участка феном. Для разогрева материала используют технический фен. Сначала выбирается участок нагрева, после этого выставляется температура на приборе и осуществляется разогрев.
4. Изгиб изделия. Как только элемент прогреется до состояния, когда он может спокойно гнуться – его необходимо переложить на шаблон и аккуратно обогнуть по форме.

Нагревание до определенной температуры делает материал пластичным и податливым

Важно не допустить сильного плавления и нагрева до температуры 170 градусов. В таком случае пластик станет расплавленным и непригодным для дальнейшего использования. После остывания трубы на шаблоне ее монтируют в трубопровод.

Применение песка для сгиба трубы

При использовании песка не потребуется применять строительный фен. Суть методики заключается в разогреве соли или речного песка на противне. Происходит разогрев до нужной температуры, с помощью черпака состав засыпают в трубу. Вся процедура выглядит так:

• разогретый песок с помощью черпака насыпают в пластиковую трубу через воронку;
• с обратной стороны устанавливается металлическая заглушка, чтобы тепло не выходило;
• минимальная температура нагрева песка или соли в противне должна составлять не менее 140 градусов и не более 170 градусов.

Использование заглушки – обязательный пункт при гибке с помощью песка

Когда сыпучее вещество, разогретое до необходимой температуры, поместили внутрь, оно начинает воздействовать на жесткость пластика. Постепенно происходит плавление, поэтому сгибание происходит легко. Здесь также желательно применять специальный шаблон для изгиба, чтобы поворот получился ровным. Если результат не соответствует требованиям, использовать такой элемент нельзя по безопасности.

Сгибаем пластиковую трубу с помощью проволоки

Изгибать трубопроводы можно с помощью металлической проволоки. В данном случае используется два варианта работы:

• применение кусочков проволоки;
• применение металлической пружины.

Чтобы согнуть трубу ПВХ для отопления или водопровода в домашних условиях с помощью проволоки, необходимо вооружиться отрезками металлического материала по длине отрезка трубы. Заготовленные кусочки вставляются внутрь, полностью заполняя ее внутренний диаметр. Если не закрыть все отверстие проволокой, будет создавать ненужное давление, провоцирующее неправильный изгиб. Таким способом можно согнуть материал только при условии наличия опоры.

Необходимо использовать толстую и прочную проволоку – тогда пластик легче согнется

Применение металлической пружины подразумевает ее помещение внутрь трубы, поэтому диаметр пружины должен совпадать с диаметром элемента. Перед тем как согнуть изделие с помощью пружины, ее необходимо привязать проволокой, чтобы дальнейшее извлечение было легким.

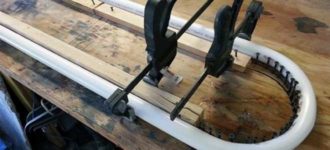

Нюансы изгиба трубы с помощью оправы

Данная процедура выполняется в несколько этапов. Изгибать трубопроводы с помощью оправы, необходимо следуя всем правилам; для работы лучше приобрести или взять в аренду формовочную машинку. Этапы процедуры выглядят так:

1. Изготовление оправы. Самостоятельно сделать оправу можно из древесноволокнистой плиты. Такое приспособление необходимо чтобы создать правильный по форме изгиб.
2. Силиконовая оболочка. Это приспособление необходимо для предотвращения царапин, дефектов и вмятин. Чтобы создать изгиб пластиковой трубы лучше применить формовочную машину.
3. Процедура сгибания. Изделие вставляется в силиконовую оболочку, закрепляется в оправе из ДВП. Конструкцию помещают в формовочную машинку, в месте предполагаемого изгиба происходит нагрев, пластик начинает гнуться по форме оправы.

Извлекать трубу необходимо через 10 минут. После того, как она остыла, ее можно использовать для конструирования трубопровода.

Типичные ошибки при работе

Чтобы водопровод или отопительная система не дала сбой, рекомендуется не допускать ошибок в процессе изгиба. Профессионалы всегда работают согласно заранее продуманному плану, если же человек делает трубопровод для себя, не лишним будет тщательно подготовиться к созданию конструкции.

Типичные ошибки при попытках согнуть изделие из пластика:

1. Пытаться изогнуть материал с помощью разогретого воздуха сразу в нескольких местах: материал поддается изгибу только на том участке, который разогревается с помощью строительного фена.
2. Применять газовую горелку с повышенной температурой плавления: в таком случае материал просто расплавится и деформируется.
3. Осуществлять сгибание канализационных труб, не соблюдая правила: канализационные изделия сгибать не рекомендуется, лучше приобрести комплект фитингов и с помощью крепежей установить уголки нужного поворота.

При выборе любого метода сгибания ПВХ стоит соблюдать все рекомендации, чтобы не деформировать материал

Важно не сильно нажимать на трубу при холодном способе сгибания. Чтобы проверить допустимый угол, необходимо умножить величину диаметра трубы на 8 – это будет максимальный радиус изгиба.

Перечень инструментов, необходимых для изгиба: рекомендации мастеров

Изготовители полипропиленовых и труб ПВХ настоятельно не рекомендуют самостоятельно сгибать изделия в домашних условиях. Однако иногда эта процедура необходима: для этого стоит запастись специальными инструментами. Для работы потребуется строительный фен с хорошей мощностью и возможностью регулировки температуры. Также будет нужна формовочная машинка, если было решено гнуть материал с помощью оправы.

Строительный фен обязательно должен иметь регулировку температуры

При условии отсутствия строительного фена, может пригодиться газовая горелка, но работать с ней нужно аккуратно, не допуская переплавления трубы. Если элемент будет сгибаться с помощью проволоки, необходимо подготовить кусачки для ее нарезки.

Нагревать изделие необходимо только в месте изгиба

Несколько рекомендаций от профессионалов помогут справиться с задачей:

• при использовании технического фена необходимо тщательно прогреть именно верхнюю часть того участка, где будет сделан изгиб;
• для изготовления одинаковых изгибов лучше подготовить самодельный шаблон;
• используя песок, его стоит засыпать до полного заполнения просвета, однако заталкивать сыпучее вещество сильно не нужно;
• для заглушки лучше применять металлические изделия;
• сгибание должно происходить медленно, от рывков стоит отказаться.

Указанные методы сгибания ПВХ являются самыми проверенными и зачастую используются мастерами, у которых нет трубогиба. Правильные, ровные повороты трубопровода предотвратят использование фитингов, следователь, риск протечек будет минимальным.

Как правильно согнуть полипропиленовую трубу

Чтобы согнуть полипропиленовую трубу правильно, следует предварительно посмотреть обучающее видео

Полимерные трубы – это достаточно общее название целого ряда трубных изделий. Полипропиленовые трубы различаются между собой материалом.

Они могут быть изготовлены из разного пластика с добавлением самых различных веществ, которые придают им определенные свойства.

Каждая разновидность таких изделий имеет определенную маркировку, которая указывает на ту или иную область их применения.

Сгибание в домашних условиях

В ходе ремонта или прокладки новых коммуникаций многие люди полностью меняют водопроводные трубы в квартире на современные, например, на полипропиленовые. И в ходе монтажа возникает необходимость их согнуть.

Перед тем как сгибать трубу, ее следует разогреть

Конечно, самый простой способ — использовать фитинги и сделать соединение под углом 90ᵒ.

Но иногда это может не подойти, так как требуется именно плавный изгиб. Современные изделия гнуть вполне можно, но при этом нужно соблюсти ряд условий, чтобы они не потеряли своей прочности.

В домашних условиях без специального инструмента трубогиба согнуть такую трубу вполне реально:

1. Сначала требуется изготовить шаблон, например, из дерева.
2. Шаблон должен соответствовать предполагаемому углу изгиба и иметь такую же длину.
3. Его следует закрепить, чтобы он не смещался.
4. Строительным феном прогревается тот участок, который нужно согнуть. Причем труба должна поворачиваться, чтобы прогрев был равномерным. Когда она будет достаточно прогрета и станет гибкой, ее следует плотно и достаточно сильно прижать к шаблону и подождать некоторое время, пока она остынет.
5. После остывания изделие сохранит изогнутую форму.

На коротких трубных участках можно использовать специальные металлические пружинные трубогибы, они выпускаются разных диаметров, благодаря чему можно выбрать нужный. Далее на тот участок, который нужно согнуть, он надевается и начинает так же прогреваться промышленным феном.

Работу нужно проводить в термостойких перчатках.

Когда труба достаточно размягчится, ее следует плавно согнуть на необходимый радиус. Убирают трубогиб после того, как изделие снова стало твердым, обычно по времени это занимает около 10-15 мин.

Применение специального оборудования

Пропиленовую трубу можно гнуть, причем в домашних условиях с помощью промышленного фена (температура нагрева должна быть 140-150 ᵒС). Но при этом к ней нельзя прилагать больших усилий и перегревать, и желательно всю работу выполнять вдвоем.

Следует также при сгибании учитывать диаметр. Чем он меньше, тем меньше должен быть радиус изгиба из расчета на 1 м. Для более точного определения, на какой радиус можно согнуть, есть специальные формулы и таблицы.

На разного рода предприятиях изделия такого типа гнут с использованием специального оборудования.

Широко используют:

• Разного рода ванны;
• Газовые и паровые камеры;
• Специальные тоннельные электропечи.

Разогретые трубы пропускают через трубогибы, в которых специальные ролики придают конструкции необходимый изгиб. Чтобы изделия получали минимальные повреждения при изгибании, внутрь засыпают песок и затыкают концы с обеих сторон.

Если не получается согнуть трубу, можно использовать фитинги

Причем песок лучше засыпать уже подогретым.

После того как труба приняла нужный изгиб, ее следует осмотреть на предмет повреждений, трещин. Если все в порядке, ее можно смело использовать в дальнейшей работе. Место изгиба должно быть гладким и ровным.

Допустимо, если на внешней стороне будут видны незначительные следы от инструментов. Так что трубы, изготовленные из такого материала, можно гнуть.

Главное, все делать достаточно быстро, аккуратно, не допускать перегрева и не прилагать слишком больших усилий в ходе изгибания.

Техника безопасности при работе

Хоть и многие производители полипропиленовых изделий не рекомендуют их изгибать, так как нарушается при этом их прочность, но иногда нужно это делать, так как иначе нельзя по-другому проложить коммуникации.

При проведении работ своими руками следует соблюдать определенные правила безопасности:

1. Все работы следует выполнять только в термостойких перчатках, так как температура нагрева составляет 140-150 ᵒС, и легко получить ожоги.
2. Если нагрев выполняется промышленным феном, его следует прочно закрепить на каком-либо основании, чтобы в ходе проведения работ он не упал.
3. Работы лучше проводить вдвоем. Так будет проще придать изделию нужную форму.

Некоторые «умельцы» советуют при отсутствии строительного фена пользоваться газовыми горелками. Но это недопустимо, так как отрытое пламя может повредить трубу, а случайно оброненный баллон с работающей горелкой может привести к пожару.

Лучше всего загнуть такие трубы до определенного радиуса с использованием трубогиба.

Если внутрь засыпан песок, и торцы заткнуты пробками, рекомендуется в одной из пробок сделать небольшое отверстие для выхода нагретого воздуха. Хоть давление внутри будет небольшим, тем не менее, лучше это сделать.

Виды металлопластиковых изделий и трубогибов

Металлопластиковые трубы изготовлены из 2 материалов – полиэтилена и алюминия. Тонкий слой алюминия заключен между 2 слоями полиэтилена. Такие изделия можно согнуть, как и полипропиленовые, причем практически теми же способами.

Трубогибы выпускаются разных конструкций:

• Ручные;
• С электрическим приводом;
• С гидравлическим приводом.

При сгибании труб следует одевать защитную экипировку

Если человек профессионально не занимается сантехническими работами постоянно, а трубу согнуть надо, можно приобрести самый простой ручной трубогиб или взять что-то получше в аренду. Тонкие металлопластиковые трубы можно согнуть руками. Но при этом их нужно плавно сгибать по всей длине как минимум 6-8 раз.

Если согнуть в определенном месте без такого плавного изгиба по всей длине, то она сломается, произойдет разрыв алюминиевого слоя, могут появиться малозаметные трещины в пластике. И ее уже нельзя будет использовать.

Если у человека нет опыта работы с подобными изделиями, лучшим решением будет обратиться к профессионалам. Они имеют подобный опыт и все необходимое оборудование для работы.

Согнуть пропиленовые трубы вполне реально. Но лучше, конечно, по возможности использовать фитинги, чтобы соединить их между собой. Согнутое изделие несколько теряет в прочности в месте изгиба. Это может привести к более быстрому износу именно в этом месте.

Гнуть или не гнуть: можно ли и как лучше сформировать изгиб на канализационной трубе

Даже при точном планировании траектории прокладки наружного или внутреннего канализационного трубопровода, не всегда удается обойтись без резких поворотов и изгибов. Чаще всего приходится решать вопрос, как согнуть канализационную трубу, при установке в труднодоступных местах: в нишах и под сифонами сантехники, при выходе из стены или перекрытия, необходимости обойти выступ или угол. Вариантов решения проблемы – два:

• Использовать специальные готовые изгибы – фитинги и переходники, установив их в точке изменения направления на специальный герметик или уплотнитель.

Готовые решения для формирования любой сложной формы

• Попытаться согнуть изделие в точке запланированного изгиба – метод ненадежный, трудоемкий и требующий времени на подготовку.

Материалы изготовления канализационных труб и особенности деформаций: какие трубы можно гнуть ↑

Механическое сгибание выполняют только тогда, когда нет возможности изменить траекторию; или трубопровод – нестандартного диаметра, и подобрать подходящий переходник нельзя; если необходимо оставить цельный гнутый кусок из эстетических соображений. Не все материалы можно гнуть без риска повреждений, а результат манипуляций зависит от наличия опыта, навыков и корректного применения специальных инструментов.

Сложный изгиб металлического изделия

Перед принятием решения анализируют характеристики:

• Диаметр изделия и материал изготовления.

• Необходимый радиус и угол поворота.

Пластиковый трубопровод: характеристика полимерных материалов ↑

Большинство канализационных систем собирают из легких пластиковых конструкций. Полимерные изделия выпускают во всех возможных типоразмерах, с разными характеристиками для установки внутри и снаружи помещений. Повороты, углы и изгибы можно собрать самостоятельно за пару минут из готовых вспомогательных деталей: переходников, колен, тройников и фитингов. Возможность механического сгибания – ограничена.

Трубопроводы из оранжевых полимеров, предназначенные для укладки в грунт, – из морозостойкого толстостенного материала. Такие изделия нельзя деформировать. Второй фактор, влияющий на способ выполнения поворота, – диаметр.

При изменении радиуса происходит деформация формы внутреннего сечения: вместо круга создается овал. Чтобы труба не повредилась, объем деформации не должен превышать 8% от внутреннего диаметра.

Вручную, или с помощью механических устройств, можно изменить форму только погонажных изделий для внутренней разводки (серого или белого цвета) небольшого диаметра – до 50 – 60 мм.

Как согнуть пластиковую канализационную трубу? Выбор способа зависит от особенностей основных полимерных составов, которые применяют в производстве:

• Полиэтилен. Самый податливый для придания сложной формы материал. Используется в изготовлении канализационных деталей редко, поскольку обладает существенными недостатками: недостаточно гладкой поверхностью, низкой прочностью и слабой термостойкостью. Сформировать необходимый радиус изгиба можно 2 способами: холодным и горячим.

Ненадежный, но легко поддающийся сгибанию, полиэтилен

• ПВХ. Изделия из поливинилхлорида, которые используются для канализации, имеют разную толщину стенок в зависимости от диаметра. Материал достаточно хрупкий, поэтому без нагрева изменить форму нельзя. Гнут только канализационные трубы из ПВХ малого диаметра, применяя горячий метод – ПВХ имеет достаточно низкую температуру плавления. Для изменения формы изделий большого диаметра применяют специальное электромеханическое промышленное оборудование.

Изгиб участка из ПВХ

• Полипропилен. Самый твердый и прочный материал для канализации. Высокая температура плавления – одна из причин, по которой согнуть такую канализационную трубу сложно. Мастера используют метод жидкостного нагрева. Холодным способом механического гнутья можно придать форму изгибу с небольшим радиусом.

Изгиб полипропиленовой трубы

Важно! Независимо от выбранного способа сгибания и материала изготовления трубы, следует помнить, что в процессе деформации материал по верхнему краю истончается, растягиваясь, а по нижнему – уплотняется. Гарантировать герметичность изделия в месте деформации невозможно. Поэтому следует избегать слишком большого радиуса сгиба.

Металлические трубы: можно ли и как сформировать изгиб ↑

Для домашней канализационной разводки металл в качестве основного материала для труб применяют редко из-за высокой стоимости и сложного процесса соединений и монтажа. Металлические участки устанавливают только в качестве дизайнерских решений для подключения сантехники открытым способом без декоративных экранов.

Металлические трубы с изгибом

Основные материалы:

• Комбинация из внутреннего металлического слоя и полимерного покрытия

Металл гнется легче, чем пластик

Домашние металлические трубы можно согнуть холодным и горячим методом. Металл легче поддается сгибанию, не теряет герметичности, не трескается в месте деформации.

Изменить форму трубы цельнометаллической или с основанием из сплава можно 2 способами:

1. Холодным механическим.
2. Комбинированным: механическим, с кратковременным нагревом.

Если необходимо сделать поворот на длинном отрезке, придется использовать сварку: формируют изгиб на коротком отрезке нужного диаметра из идентичного материала, и вваривают поворот в разрезанную в месте поворота трубу.

Холодный способ сгибания: инструкция и ограничения ↑

Ручной холодный способ гнутья подходит для изменения формы металлических и металлопластиковых тонкостенных труб диаметром до 32 мм. Чтобы согнуть такую внутреннюю канализационную трубу, понадобится:

• Специальная пружина, подобранная по внутреннему диаметру.

Пружина: позволяет минимально деформировать внутренний просвет

• Если времени на поиски и покупку пружины нет, можно использовать песок. Дополнительно придется сделать заглушки для концов – из пластика, дерева, пробки.

• В качестве шаблона для создания необходимого радиуса используют заводские заготовки, или применяют склеенные из вырезанных ДСП листов конусы.

Тонкие канализационные трубы можно согнуть без специальных зажимов. Для изделий из твердых сплавов или толстостенных труб используют специальное оборудование: гидравлические станки (гнутье изделий до 60 мм), электромеханические (для деталей диаметром от 60 мм).

Профессиональный станок для создания сложных форм

Пружину помещают внутрь отрезка трубы. Оба конца пружины должны быть свободными. Если диаметр пружины меньше, чем диаметр трубы, концы можно зафиксировать хомутами. После установки трубогиба начинают медленно сгибать изделие.

Ручное гнутье

Гнуть трубу нужно постепенно – материал (особенно металлопластик и полиэтилен) возвращается в прежнее положение, поэтому создают больший радиус. Тонкие отрезки сгибают руками, для изделий большего диаметра используют зажим или шаблон.

Прокатка радиуса на шаблоне

Сгибание под высокой температурой: особенности метода горячего сгиба ↑

Чтобы придать нужную форму нестандартной пластиковой трубе, следует подготовить:

• Пружину для сохранения внутреннего диаметра, или песок.

• Строительный фен: желательно купить оборудование с многоступенчатой регулировкой температуры, чтобы не перегреть пластик.

• Формировочный станок: доска или кусок панели из ДСП с закрепленными хомутами по ходу запланированной формы трубы.

Самодельный станок

• Заготовки по радиусу из брусков.

Бруски для шаблона сгиба

Инструкция: сгиб трубы шаг за шагом ↑

Как согнуть без повреждений стенок канализационную ПВХ трубу? Прежде чем начать, следует заполнить внутренний просвет. Внутрь трубы вставляют пружину, или толстостенную металлическую трубу. Некоторые мастера советуют засыпать песок и запаять или заглушить края.

Засыпка песка

Но во время нагревания крупинки песка могут прилипнуть к внутренним стенкам, из-за чего в месте изгиба будет постоянно скапливаться грязь.

После заполнения трубу фиксируют на станке хомутами. Если есть возможность, нужно надеть формировочную муфту из силикона, чтобы стенки не поцарапались во время работы.

После крепления к станку, в запланированных местах устанавливают радиусные шаблоны.

Зафиксированный отрезок

По всему диаметру осторожно нагревают стенки феном, сгибая трубу по шаблону. Очень важно не перегреть поверхность – ПВХ плавится уже при 130о, полипропилен – при 150о. Проводить гнутье нужно очень медленно, чтобы на нижнем крае изгиба не сформировались наплывы и складки.

Согнутая горячая труба

Согнутую трубу необходимо оставить в фиксированном состоянии до полного остывания. Только после этого можно проверить, соответствует ли полученный изгиб запланированному.

Результат: как проверить качество и целостность сгиба ↑

Качество работы можно оценить сразу: если полученный изгиб визуально не изменил форму сечения, стенки – ровные, без складок и трещин, то все сделано правильно.

Идеальный радиус ПВХ трубы

Если стенки от разогрева расплавились, существенно истончились, на нижнем крае – ярко выраженные складки, то такую трубу придется выбросить. Неровности на внутренней поверхности и сильная деформация сечения – это причина того, что внутри сгиба будет накапливаться налет, который приведет к засорению.

Неудачная попытка

Проверить герметичность участка можно, наполнив водой трубу. Но точно спрогнозировать, как долго согнутая пластиковая канализационная труба будет герметичной, нельзя. При повышении напора внутри системы истонченные стенки могут треснуть, со временем появятся микротрещины.

Альтернатива механическому воздействию: как придать изгиб трубе ↑

Сложные участки лучше собрать из заводских деталей. Готовые изделия – герметичны, идеально подходят по диаметру, укомплектованы изоляционными прокладками. Собрать изгиб самой сложной формы под силу даже человеку без подготовки.

Готовые детали для сборки трубопровода сложной формы

Альтернатива механическому сгибанию:

• Гофрированные гибкие шланги.

Гибкие канализационные трубы: применение ↑

Установка гофрированного шланга оправдана, если нужно провести монтаж в тесных нишах – под ванной, умывальником. Также целесообразно смонтировать из гофры сливы для бытовой техники в местах, где нет возможности проложить жесткий трубопровод. Преимущества – низкая стоимость и простота установки. Основной материал изготовления – ПВХ.

Гофра под чашей ванны

Недостаток гибких канализационных шлангов – в наличии ребер на стенках. На складках гофры быстро скапливается налет, за выступы цепляются нитки. Гофрированные участки – самые частые места образования засоров и главная причина неприятного запаха.

Сгибы большого диаметра

Чтобы избежать проблем с гибкой разводкой, мастера рекомендуют устанавливать съемные крепления – хомуты вместо герметика. В этом случае можно легко отсоединить шланг для промывки или замены.

Соединения и изгибы для толстостенных канализационных труб ↑

Сложная разводка сборного трубопровода

При планировке домашней канализационной разводки лучше предусмотреть альтернативные варианты обхода выступов. Для формирования сложных конструкций трубопроводов подбирают:

• Колена со стандартным значением угла наклона, обеспечивающим правильную скорость течения внутри изгиба.

• Переходники и повороты – для обустройства точек изменения направления.

• Фитинги и ревизии – устанавливают в точках с наибольшим риском засорения.

Пример обустройства нестандартного трубопровода в сложных условиях

Однозначно, если есть малейшая возможность избежать сгибания канализационных труб, стоит ей воспользоваться. Разнообразие заводских изделий позволяет найти оптимальное решение даже в сложных ситуациях. Если жесткий трубопровод установить невозможно, лучше поставить гофру с возможностью регулярной замены.

Категорически не рекомендуется сгибать пластиковые изделия большого диаметра, особенно если планируется установка ветки в стяжку или под панель из гипсокартона – найти и устранить течь будет сложно. Согнутую пластиковую трубу отремонтировать или герметизировать невозможно, придется менять весь отрезок.

Если обойтись без сгибания нельзя, то лучше доверить процесс формирования сгиба и монтаж специалисту.

Как правильно согнуть полипропиленовую трубу в домашних условиях и избежать деформации

Полипропиленовые трубы — самый распространенный материал, который часто используют при установке системы отопления. Труба из полипропилена способна выдержать воздействие теплоносителей высоких температур и хорошо переносит давление в несколько атмосфер внутри трубопровода.

Недостаток ППР труб в том, что они продаются прямыми, и для создания систем сложных конфигураций часто бывает нужна труба с определенным изгибом, который приходится делать вручную.

Это важно! Производители ППР труб не рекомендуют создавать изгибы и менять конфигурацию своей продукции. Таким образом есть риск изменить свойства материалов и сделать конструкцию ненадежной.

Однако опытные мастера ремонта часто прибегают к сгибанию труб, и это не вызывает проблем с деформацией или нарушением прочности.

Зачем делать изгиб труб

Во время построения сложной системы отопления приходится создавать конструкции сложных конфигураций.

Допустим, в многоквартирных домах, где в каждой комнате есть отдельный стояк и один радиатор, система очень простая. Одна труба идет от стояка к радиатору, вторая — обратно. Иногда их соединяют третьей. В этом случае изгиб делать не имеет смысла. Достаточно поставить правильные соединительные элементы в количестве 4 — 6 штук.

Иначе обстоят дела в частном доме, где отопление приходится прокладывать с нуля, начиная от котла и выводить трубы из подвальных помещений наверх, во все комнаты. Иногда бывает сложно в этом случае построить прямолинейную систему, которая будет лишена поворотов и смены высоты прокладывания труб. Можно во всех местах сгибов устанавливать две различные трубы, соединенные специальной муфтой, но это трудоемко, затратно и менее эффективно.

Еще одна большая область применения согнутых полипропиленовых труб — это система теплый пол. Дело в том, что трубы в этом случае кладут по заранее намеченной схеме, напоминающей по форме трубчатый электронагреватель стиральной машины или “змеевик” в ванной комнате.

Рекомендуем ознакомиться:  Соединение трубопроводов из полипропиленовых труб

Такая система имеет множество мест изгиба трубы. В этом случае необходимо либо в каждом месте изгиба устанавливать соединители, что очень непрактично, либо приобретать специальные гибкие трубы. Заменить последние можно с помощью сгибания полипропиленовой трубы.

Процедура решает как технические, так и экономические проблемы. Путем сгибания можно значительно уменьшить количество соединительный. При этом не нужно постоянно разрезать и соединять трубы, можно сэкономить на лишних деталях.

Кроме того, муфта — это всегда слабое место. Именно тут чаще всего возникают протекания, коррозия и изломы. Если заменить муфту изгибом цельной трубы, есть шанс что конструкция прослужит дольше. Стоит также учитывать, что полипропиленовые стоят дешевле, чем трубы из гнущегося пластика. Согнув ППР трубу можно значительно сэкономить на системе теплых полов.

Как гнуть полипропиленовые трубы, чтобы избежать деформации

Во время процесса сгибания на полипропилен действует сразу несколько физических сил. Прежде всего, это механическая сила, которая и придает необходимый изгиб трубе. При этом по внутренней оси материал немного сжимается, а по внешней — растягивается. Такая упругая деформация легко может повредить трубу, если выполнять процедуру неправильно.

Кроме того, в большинстве случаев применяется горячий способ сгибания. При этом на полипропилен действует еще один фактор — температура. Как и любой вид пластика, ППР не всегда способен выдержать значительные температурные воздействия. Избежать деформации трубы при ее сгибании можно только путем соблюдения мер предосторожности.

Стоит прислушаться к советам специалистов, касающиеся:

• Температуры воздействия. Следует помнить, что полипропилен плавится при температуре около 140 ͒С. При этом он становится гибким и трубу можно согнуть. Однако если значительно превысить этот показатель, труба может просто расплавиться или сломаться. Чтобы этого не произошло, температура воздействия должна быть не более 150 ͒С.
• Длительности воздействия. Трубу необходимо прогревать до податливости, важно не упустить тот момент, когда она станет гибкой. Дальнейшее воздействие будет способствовать изменению свойств материала.
• Равномерности прогревание. Независимо от способа нагревания, необходимо следить за тем, чтобы все ее стороны были равномерно прогреты.
• Радиуса изгиба. Это правило, в отличие от предыдущих, касается любого способа сгибания: и горячего, и холодного. Рассчитать этот параметр легко, стоит помнить, что радиус изгиба должен превышать радиус трубы не более, чем в 8 раз. Например, если радиус трубы 5 см, то изгиб должен иметь радиус, который не превышает 40 см.

Процедура достаточно сложна для выполнения. С первого раза необходимый результат может не получиться. Кроме того, при подключении согнутой трубы к системе отопления, всегда есть опасность, что она будет протекать в месте изгиба. Чтобы этого избежать, важно правильно выбрать способ сгибания.

Способы сгибания

Существует две разновидности процедуры сгибания: горячая и холодная. В первом случае на полипропилен действует фактор температуры и механическая сила.

Во втором — только механическая сила. Каждый из способов имеет свои положительные и отрицательные стороны.

Это важно! Под воздействием температуры трубу согнуть легче, следовательно, требуется меньше усилий, которые в конечном итоге могут сломать трубу. Холодный способ рекомендовано использовать только опытным мастерам.

Горячий способ

Самый простой метод горячего сгибания, который легко можно воссоздать в доме или квартире — нагревание трубы строительным феном. Такой фен можно приобрести самостоятельно или взять в аренду. Кроме того, для сгибания понадобится специальная пружинный трубогиб или изогнутый под нужным углом шаблон.

Сгибанием с помощью трубогиба проводится в несколько этапов:

1. Трубогиб помещают внутрь нужного отрезка трубы или надевают сверху.
2. Феном аккуратно и равномерно прогревают, делая вращательные движения для того, чтобы не перегреть какой-либо участок.
3. Когда труба становится податливой, делают необходимый изгиб и закрепляют трубогиб в таком состоянии он будет держать под нужным углом).
4. Дают конструкции остыть, а затем освобождают от трубогиба, когда она полностью затвердеет.

При использовании шаблона методика немного меняется. Трубу вначале нагревают до необходимой температуры, пока она не станет податливой, а затем помещают в шаблон, где она затвердевает и остывает.

Важно, чтобы внутренняя поверхность шаблона была гладкой, иначе труба повторит все его шероховатости.

Вместо строительного фена можно использовать обычную горелку. Однако такой бюджетный вариант может дорогого стоить, ведь температура горелки гораздо выше и она может просто расплавить трубу.

Существуют и другие горячие способы, например, сгибание с помощью формовочной машины, но в домашних условиях их использование нецелесообразно.

Холодный способ сгибания

При использовании этого способа не требуются никакие дополнительные приспособления или материалы. Достаточно лишь взять трубу и согнуть ее в нужном месте до необходимого угла изгиба. Для облегчения задачи можно воспользоваться трубогибом.

На самом деле, полипропиленовые трубы гнуться даже без температурных воздействий. Необходимо только приложить достаточную силу.

Стоит понимать, что в этом случае материал вместо растяжения по внешнему контуру и сжимания по внутреннему может просто надломиться в нескольких местах. Эти изломы обеспечивают мнимую эластичность и делают возможным создание изгиба, но они же могут стать причиной протекания труб.

: Что будет если перегнуть трубу?
