Как строить леса из досок своими руками?

В этой статье:

Как построить леса своими руками из досок

Все фото из статьи

При проведении различных работ на высоте – от кладки стен до обшивки фасада или нанесения штукатурки требуется сооружение конструкций, которые позволят выполнять работы комфортно и при этом обеспечат безопасность.

Профессиональные строители используют металлические леса, представляющие собой быстровозводимые модульные системы, которые могут иметь самый различный размер, но для частного использования проще соорудить конструкцию из досок, именно этот вариант мы и рассмотрим в статье.

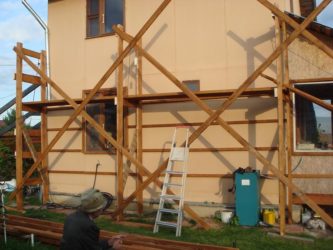

На фото: без лесов невозможно представить фасадные работы

Что потребуется для работы

Перед тем как построить леса из досок своими руками, необходимо приготовить все требуемые материалы и инструмент:

Стойки	Для них используется либо доска размером 50х100 мм, либо деревянный брус сечением 100х100 мм, эти элементы будут нести основную нагрузку и держать всю конструкцию, поэтому следует использовать только качественные пиломатериалы без крупных сучков, повреждения древоточцами и гнили, это очень важно для обеспечения безопасности
Настил и перемычки	Для этих элементов используется доска толщиной 40-50 мм, тут важно, чтобы настил без проблем выдерживал вес нескольких человек и небольшого запаса материалов (если это необходимо)
Распорки	Элементы, придающие жесткость и сохраняющие геометрию возводимой конструкции, делаются из доски толщиной 30-32 мм, она же используется и для создания ограждений, которые обязательны для обеспечения безопасного рабочего процесса, ведь никогда не исключено, что кто-то поскользнется или споткнется на лесах
Крепеж	Используются либо гвозди, либо саморезы большой толщины, чтобы обеспечивалась максимальная надежность и прочность всех соединений. Можно использовать и современный вариант – крепежные уголки и пластины, с их помощью конструкцию можно сделать еще надежнее и долговечнее, к тому же цена этих элементов невысока

Важно!
Не забудьте и об инструменте, так как потребуется резка древесины, забивание гвоздей или закручивание саморезов, а также проведение измерений, для этого проще всего использовать рулетку, угольник и строительный карандаш.

Уголки позволяют сделать конструкцию намного надежнее и устойчивее к нагрузкам

Рабочий процесс

Инструкция по тому, как сделать леса своими руками из досок, достаточно проста, важно соблюдать все рекомендации и требования, именно с них мы и начнем рассмотрение вопроса.

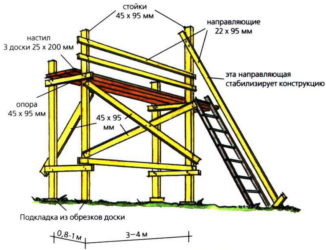

Основные требования к конструкции

Существует несколько общепринятых правил, соблюдение которых гарантирует надежность собираемых вами лесов и обеспечивает самую высокую безопасность:

Расстояние между стойками не должно превышать 2-2,5 метра, так как при большей длине пролетов древесина не сможет обеспечивать должную жесткость, особенно под высокими нагрузками;
Ширина настилов для обеспечения комфортной работы должна составлять не менее 1 метра, но делать конструкцию шире полутора метров также не рекомендуется, так как пострадает устойчивость системы;
Максимальная безопасная высота сооружения – 6 метров, это обусловлено тем, что столько же составляет максимальная длина пиломатериалов, а наращивать элементы не рекомендуется.

Работать на таких наспех сооруженных конструкциях крайне опасно, поэтому не стоит экономить на собственной безопасности – делайте все так, как положено

Этапы проведения работ

Весь процесс состоит из нескольких операций, которые должны производиться в определенной последовательности:

Для начала необходимо соединить первые 4 стойки, для этого скрепляется вначале длинная сторона, делается это с помощью диагональных распорок, таким же образом собирается второй элемент, после чего с помощью все тех же распорок соединяются торцевые стороны, далее полученную конструкцию нужно поставить и проверить на устойчивость, при необходимости производится усиление с помощью дополнительных перемычек и перфорированных уголков;

Используйте для работы только прочный брус, лучше потратить лишние деньги, чем использовать все, что попадется под руку

Далее нужно закрепить перемычки, их расположение зависит от того, на каком уровне будут производиться работы. Важно рассчитать все правильно, чтобы обеспечить удобство процесса, если будет использовано два ряда настила, соответственно делается и два ряда перемычек, они также будут служить элементами, обеспечивающими жесткость, для дополнительного усиления опоры имеет смысл крепить на уголки с ребрами жесткости;
Настил устраивается по закрепленным перемычкам, для его устройства берется только надежная доска без трещин и повреждений, необходимо нарезать ее на куски нужной длины, чтобы лишние части не торчали по краям, эти элементы лучше всего крепить с помощью саморезов, так как от них дерево трескается гораздо меньше, а фиксация получается намного лучше;

Двухуровневые конструкции позволяют добраться даже до самых высоких участков строения

Далее надо прикрепить элементы ограждения, их расположение напрямую зависит от места настилов. Общеустановленным правилом является то, что элементы должны стоять не ниже уровня пояса, иногда имеет смысл прибить два ряда доски для обеспечения еще большей безопасности. Тут используется пиломатериал толщиной как минимум 30 мм, чтобы в случае необходимости он мог выдержать достаточно большое усилие и не сломаться;
Следующий этап – установка опорных элементов, их количество и конфигурация зависит от особенностей той или иной ситуации, высоты лесов и надежности грунта вокруг дома. Тут важно усвоить одно простое правило – опор устанавливается столько, сколько необходимо для обеспечения наилучшей устойчивости сооруженной вами системы. Элементы хорошо упираются в почву, после чего прикрепляются к опорным стойкам;

Совет!

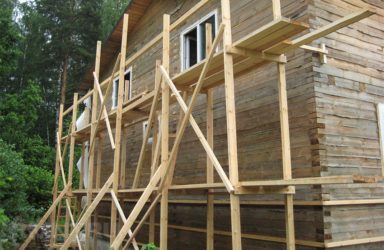

Если строение деревянное, то для дополнительной надежности система крепится к стенам, это значительно усилит конструкцию, все очень просто: брусок одним концом фиксируется на стойке, а другим на стене.

Опоры плюс фиксация к стене – гарантия того, что ваши леса не опрокинутся ни при каких обстоятельствах

Последним этапом является сооружение лестницы, можно набить поперечины на одной из боковых сторон лесов, а можно использовать уже готовые приставные варианты из дерева или металла. Самое главное – чтобы при подъеме и спуске обеспечивалась безопасность.

Следует отметить еще один важный момент: если почва ненадежная, то под опоры лучше подложить куски деревянной доски или других листовых материалов, это поможет исключить проседание конструкции в грунт и предотвратит ее перекашивание.

Если конструкция сооружалась из прочных досок, то она может спокойно перезимовать, важно при начале работ весной проверить надежность конструкции

Вывод

Источник: https://rubankom.com/materialy/pilomaterialy/doski/1570-kak-sdelat-lesa-iz-dosok

Строительные леса своими руками

Если вы решили смастерить строительные леса, то выбирать вам придется из двух материалов: дерево или металл.

В первом случае у вас получится одноразовая конструкция, которую под силу сделать любому человеку, умеющему работать с древесиной, а во втором – многоразовая, но тоже достаточно легко изготавливаемая.

В данной статье мы расскажем как сделать строительные леса своими руками из металла (профильной трубы), а также из дерева (досок), продемонстрируем схемы, фото и видео инструкции.

Виды строительных лесов

Хотя для изготовления лесов преимущественно используется металл или дерево они могут отличаться по способу крепления, а соответственно иметь в своей конструкции разные функциональные элементы. Так, рассмотрим основные типы лесов.

Клиновые

Составные элементы соединяются специальным клиновым фиксированием. Леса такой конструкции отличаются высокой надежностью. Они способны выдержать достаточно большие нагрузки. При этом они удобны в эксплуатации они быстро собираются и разбираются. Особенно актуально применения клиновых лесов при строительстве и подъеме тяжелых материалов и узлов.

Рамные

Основным элементом такой конструкции является жестко установленная рама. Преимущественно их используют для покрасочных или штукатурных работ. Рама в такой конструкции связана с горизонтальными стойками и диагональными связями благодаря узловым соединениям. Главное преимущество рамных лесов в их дешевизне. Для их строительства не потребуется больших вложений.

Штыревые

В этих лесах узлом соединения, как это очевидно из их названия, является штырь. Такой тип лесов пользуется большой популярностью у строителей, так как их очень легко собирать и разбирать непосредственно на строительной площадке. Нередко на сборку лесов уходит день, а то и два. В этом случае сборка штыревых лесов не займет много времени.

Хомутовые

Если объект, на котором проводятся ремонтные работы имеет сложную конфигурацию, то хомутовые леса являются отличным решением. Используемый метод крепления является профессиональным. А для их изготовления важную роль играют высота и размер рабочей зоны, расстояние между ярусами и шаг стоек. Все это подбирается индивидуально на каждом объекте.

Из досок

Предлагаем вам ознакомиться с простым руководством по изготовлению лесов из досок. Для этого следует выполнить несколько простых последовательных шагов:

Параллельно друг к другу на ровной площадке раскладываете 4 стойки или доски. Их размер должен сразу соответствовать высоте лесов.
Стойки между собой связываете горизонтальными перемычками, на которые позднее будет укладываться настил.
Изготовленные 2 рамы поставьте горизонтально друг против друга, свяжите их диагонально и горизонтально досками, которые будут служить в качестве стяжек.
На горизонтальные стяжки укладываете настил из досок и прикрепляете его к перемычкам саморезами.
На стойки крепите перила и фиксируете лестницу.

При необходимости удлинить конструкцию лесов, между собой соединяете несколько подобных секций из досок. Набиваются доски на опорные стойки.

При сборке деревянных лесов, если используются гвозди, то рекомендуется предварительно просверливать отверстия, чтобы доски не раскололись.

Источник: https://prospera-stroy.com/kak-postroit-lesa-svoimi-rukami-iz-dosok/

Строительные леса: виды, расчеты, инструменты, инструкция монтажа самостоятельно пошагово

Изготовить строительные леса своими руками – самый простой и дешевый способ выполнить работы на высоте. Разберемся, как сделать самодельные леса максимально надежными и устойчивыми.

Многие строительные работы требуется проводить на высоте. Есть несколько вариантов получить строительные леса: взять в аренду, заказать изготовление, сделать самому. Последний вариант позволяет сэкономить немало времени и денег. Но конструкция должна быть максимально надежной и безопасной. Разберемся, как построить строительные леса самому, какой материал наиболее предпочтителен и какие меры безопасности требуется соблюдать.

Из дерева

Дерево – наиболее широко применяемый материал при самостоятельном изготовлении лесов. У него есть целый набор преимуществ:

Простота обработки. Работа с металлом требует определенных навыков в сварке, работе с профессиональным электроинструментом и т.д., которые есть не у всех. А работать с деревом гораздо проще и на любительском уровне с обработкой этого материала справится любой строитель.
Доступный инструментарий и крепеж. Работа требует самого распространенного набора: молоток, отвертка, шуруповерт, ножовка, дрель, саморезы, гвозди. Все это есть практически в любом хозяйстве, а если и придется что-то купить при подготовке к работе, затраты невелики.
Сравнительная дешевизна материала. Даже качественное дерево будет стоить меньше металлических труб. Выигрыш становится особенно заметным при возведении большой конструкции.
Возможность повторного использования. По окончании строительных работ деревянные леса можно разобрать, пустив пиломатериалы в работу. Металлические же стойки практически наверняка будут вечно пылиться в хозблоке или кладовке. Конечно, можно потом сдавать их в аренду, но возиться с этим делом пожелают не все.

Важно: при изготовлении лесов лучше использовать качественные древесные материалы. Во-первых, это повысит надежность конструкции. А во-вторых, позволит использовать материалы разобранных лесов в дальнейшем. А вот бросовую древесину, пусть и купленную по низкой цене, потом придется только выбросить.

Есть и некоторые недостатки. Главный из них – гораздо меньшая устойчивость деревянных конструкций к сборке-разборке. После двух-трех таких циклов останется только пустить доски на дрова. Металлические конструкции переносят разборку и последующую сборку гораздо лучше.

Поэтому деревянные конструкции — оптимальный выбор для тех, кто хочет провести постройку собственного дома и в дальнейшем не заниматься строительными работами. А вот тем, кто имеет в планах постройку нескольких объектов, мы рекомендуем остановить выбор на лесах из металла

Из профильной трубы

Конструкции на раме из металлической трубы с настилом из досок будут хорошим выбором для строительства нескольких зданий на одном участке или для небольшой строительной компании. Они также обладают целым рядом преимуществ:

Секционная конструкция позволяет наращивать леса по мере необходимости. Такие конструкции гораздо легче модернизируются под новые строительные задачи.
Возможность быстро разобрать леса и легко перенести на новое место.
Долговечность и высокая прочность при правильном изготовлении.

Для строительства лесов используются алюминиевые или стальные трубы. Первый вариант легче, у второго — выше показатели прочности и надежности. Поэтому если планируется работать на большой высоте или поднимать на леса большой груз (тяжелый инструмент или несколько работников на одну секцию), лучше остановить выбор на стальных стойках. Стандартный размер секции таких лесов – высота 150 см, ширина – 100 см и длина 165 – 200 см (в зависимости от задач).

Что лучше: гвозди или саморезы?

При подборе крепежа всегда возникает вопрос: лучше взять гвозди или саморезы? Каждый вид крепежа имеет свои преимущества и недостатки. Но главное требование к крепежу – он должен обеспечить надежность соединения элементов лесов. В противном случае конструкция может просто развалиться в самый ответственный момент, а это уже очень опасно для строителя.

Для обеспечения высокой прочности гораздо лучше подходят гвозди.

Для их изготовления используются относительно мягкие сорта углеродистых сталей, поэтому под нагрузкой они гнутся, но не обламываются. Хрупкая закаленная сталь саморезов гораздо тверже и может обломиться при большой нагрузке.

Если все-таки выбраны саморезы, предпочтение стоит отдать анодированным изделиям (они имеют зеленовато-желтый цвет). Такие крепежные элементы менее хрупкие и легче переносят нагрузки. Однако они все равно будут более хрупкими чем гвозди. А вот «черные» саморезы из закаленной стали для сборки лесов лучше не применять.

претензия к гвоздям — затруднение процесса разборки лесов. Чтобы совместить преимущества обоих видов крепежа, можно использовать компромиссный вариант: собрать леса с помощью саморезов, а затем укрепить гвоздями (по 2-3 шт.) самые проблемные соединения.

Чтобы гвозди было легче вынимать, применяют такой способ: под них подкладывают маленькие кусочки досок небольшой толщины (можно бросовые, непрочные обрезки). При разборке эти досочки расщепляют, и торчащие шляпки гвоздей теперь можно легко подцепить гвоздодером.

Необходимые материалы и инструменты

Прежде всего уточним, что мы будем говорить об изготовлении лесов из дерева. Это наиболее востребованный вариант, который легче всего реализовать самостоятельно. При работе с металлическими стойками набор инструментов придется дополнить болгаркой, сварочным аппаратом и некоторыми другими инструментами.

Прежде всего, стоит обратить внимание на качество пиломатериалов, используемых в работе. Наиболее предпочтительно использовать доски и бруски, на изготовление которых пошла ель. Прочность древесины сосны примерно такая же, но сосновые доски стоит тщательно проверять на наличие сучков. Сучки у сосны растут мутовками, в таких местах древесина сильно ослабляется. Но тщательно отобранные пиломатериалы из сосны будут служить не хуже, чем еловые.

Проверить доску на прочность очень просто. Сложите два столбика из трех кирпичей каждый и уложите на них доску. Встаньте на доску сверху и несколько раз подпрыгните. Если доска не переломилась, она вполне способна выдерживать ваш вес и в качестве элемента конструкции лесов.

Основные элементы, из которых собирают деревянные леса, следующие:

Доски толщиной в 40 – 50 мм. Они пойдут на изготовление настилов.
Брус 100 мм х 100 мм. Из него изготавливают стойки, упорные раскосы и другие несущие элементы конструкции. Можно заменить такой брус доской. Ширина доски должна составлять 100 мм и более, толщина – 50 м.
Доска в 30 мм толщиной (обрезная) используется на производство стяжек, перил, распорок.

Нужно убедиться, что все пиломатериалы тщательно высушены. Дело в том, что плохо просушенная древесина может изменить свою форму и перекосить конструкцию. Да и весит сырое дерево больше. Поскольку леса – временная конструкция, протравливать доски фунгицидными составами и морилкой не обязательно.

Кроме пиломатериалов, потребуется следующий набор инструментов и крепежа:

Измерительный инструмент: рулетка, уровень, карандаш для выполнения разметки.
Пила для обрезания досок и бруса. Можно обойтись обычной ножовкой, но для экономии времени гораздо лучше подойдет дисковая пила.
Крепеж: гвозди 120 мм, саморезы 120 – 150 мм.
Инструменты для сборки: дрель для сверления отверстий, шуруповерт, отвертка, молоток, гвоздодер.

Если для сборки лесов применяются саморезы, лучше просверлить под них отверстия меньшего диаметра перед закручиванием. Так уменьшается риск того, что доска лопнет при вворачивании.

Набор материалов для возведения деревянных лесов достаточно легко найти. Но чтобы не отвлекаться в процессе работы, нужно все подготовить и тщательно проверить заранее.

Строительные леса своими руками. Пошаговая инструкция

Сборку лесов производят в несколько этапов:

Проектирование. На этой стадии нужно определиться, какие леса будут изготовлены (козлы, рамная конструкция, приставные («армянские») леса), какая высота и размеры.
Изготовление рам. Главные элементы лесов собираются в лежачем положении из четырех брусьев, для укрепления крепятся диагональные элементы.
Сборка каркаса. Подготовленные элементы ставят вертикально и скрепляют боковинами. На этом этапе важно тщательно проверить уровнем и отвесом все элементы, чтобы конструкция не была перекошенной.
Укладка настила, набивка дополнительных поперечин вместо лестницы. Если работа предусматривается на высоте более 3 м, лучше оснастить леса перилами.

Процесс сборки не представляет собой особых трудностей. Но на каждом этапе нужно делать все максимально тщательно, проверяя прочность каждого соединения и правильность установки всех элементов.

Советы профессионалов

Чтобы работать на лесах, изготовленных своими руками, было безопасно, а процесс сборки прошел быстро, рекомендуем прислушаться к опыту профессиональных строителей:

Если есть хоть малейшее сомнение, что прочности лесов недостаточно – не пожалейте сил и материала на установку дополнительного упора или укрепление соединения.
Не стоит бесконечно увлекаться наращиванием высоты лесов. Безопасно деревянные леса могут нести не более трех ярусов. Если нужно более высокие – используйте металлические конструкции.

Также мы советуем посмотреть обучающие видео, на которых все этапы монтажа лесов можно увидеть своими глазами:

Деревянные леса, построенные самостоятельно – отличное решение для строительства собственного дома или проведения ремонтных работ. При правильном возведении они вполне безопасны, а после окончания строительства их можно разобрать, пустив доски на другие нужды.

Источник: http://stroyobzor.info/fasad/fasadnye-materialy/stroitelnye-lesa.html

Строительные леса из профильной трубы своими руками | Инструкция по сборке

Приветствую всех моих читателей. Хочу написать, как сделать строительные леса своими руками из профильной трубы. Представляю самодельные леса, чертеж, простую схему. Полностью опишу весь процесс сборки, перечислю, сколько необходимо материала. Дам некоторые советы по этой теме, расскажу немного о покраске, последовательности демонтажа.

Конструкция и виды лесов

Строительные леса — временная конструкция. Они должны легко разбираться и собираться, быть прочными, надежными. Очень важно качество соединительного замка, которые делятся на несколько видов.

Преимущества и недостатки строительных лесов из профтрубы

Леса из профтрубы обладают высокой прочностью, но при этом легкие, так как труба внутри полая. По сравнению с круглыми трубами стенки профильных имеют большую площадь опоры. Это предотвращает деформацию профильных труб при больших нагрузках.

Леса из профильной трубы обладают таким достоинством, как простота сборки при относительно низкой стоимости. Это позволяет сэкономить на изготовлении строительных мостков. Профтруба компактно укладывается при складировании и перевозке.

И если основной недостаток изделий из профильной трубы — крайне плохая сгибаемость, то в нашем случае это скорее достоинство.

Целесообразно ли делать леса своими руками

Даже аренда строительных мостков обойдется недешево, тем более их покупка. Изготавливая своими руками леса из профильной трубы, учитывают все необходимые особенности, например специфические размеры. Когда отпадет надобность, их можно сдать в аренду или продать, вернув таким образом часть затраченных средств.

Конечно, фабричные тоже можно продать после использования, но цена на них падает сразу после покупки. А если смастерить своими руками, то можно сэкономить.

На сколько лет рассчитаны металлические мостки

Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.

Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.

Правила сооружения каркаса

Сначала подготавливают почву, на которой будут стоять подмости. Затем начинают монтировать леса из профильной трубы.

Подготовка к установке

Нужно хорошо утрамбовать грунт, где будут установлены опорные стойки лесов, сделать водоотвод на случаи дождливой погоды. Лучше предотвратить затекание воды под все опорные элементы, чтобы почва под ними не размылась.

Монтаж

Порядок монтажа мостков из профильной трубы таков:

Собирают вертикальные лестничные стойки. Для этого к опорам монтируют горизонтальные перекладины для получения лестницы.
Далее собирают промежуточные стойки. От лестничных они отличаются лишь отсутствием ступенек. Одинаковы у них только горизонтальные перекладины.
Вертикальные стойки закрепляют боковыми распорками.
После монтажа и установки лестниц монтируют горизонтальные опоры, на них укладывают настил.
Потом в такой же последовательности собирают детали второго этажа, третьего и т. д.

При сборке строительных лесов своими руками руководствуйтесь рисунком.

Как выбирать профтрубу, сколько труб понадобится

Для вертикальных стоек желательно применить профильные трубы со стороной не менее 40 мм. Это могут быть трубы 40 × 40, 40 × 60 или 40 × 80 мм. Для горизонтальных перекладин можно использовать профтрубу 40 × 40, 40 × 30, 40 × 20 или, в крайнем случае, 30 × 30 мм.

Некоторые предлагают использовать профильную трубу со стороной 20 мм. Я этого делать не рекомендую, так как у тонкой профильной трубы малая площадь крепления, а боковые горизонтальные опоры вместе с настилом, на котором находятся рабочие и стройматериал, фиксируются лишь четырьмя соединениями.

Перекладины лестничных стоек делают из профиля одного размера. Если они будут тонкими, то заносить стройматериал на настил будет крайне неудобно.

Если для ступенек выбран размер 40 × 20, то лучше крепить их плашмя, широкой стороной параллельно земле. А вот профильную трубу для боковых горизонтальных опор, наоборот, – узкой стороной к земле, чтобы она не прогибалась. Кстати, в этом и достоинство профильной трубы, по сравнению с круглой, – она устойчивее к изгибам.

Для боковых распорок или боковых диагональных распорок достаточно профильной трубы 20 × 20 мм. Количество материала зависит от высоты, на которую будут рассчитаны мостки, числа промежуточных распорок и используемой длины пролета – 2 или 2,5 м. Ширина стандартная – 950 мм для настила в 1 м.

Для описанного ниже варианта необходимо будет 10 м профильной трубы 80 × 40 мм, 4 куска по 2,5 м. Для горизонтальных перекладин понадобится 8,65 м, 4 куска по 2,16 м профильной трубы 40 × 20. Диагональная перекладина длиной 2,85 м такого же типоразмера, как и горизонтальные, но можно и тоньше.

Ступеньки сделаны из профильной трубы 40 × 20 мм, их нужно будет 12 шт. длиной 1 м. Чтобы расстояние между опорами получалось 950 мм, они должны утапливаться в квадратные отверстия стоек. Для металлического настила нужен лист 2 × 0,95 м толщиной не менее 4 мм.

Как собрать металлические леса своими руками

Для повторения своими руками удобной и компактной конструкции предлагаю вариант с высотой стоек из профильной трубы 2,5 м. Они подходят даже для внутренних строительных работ, где высота потолка больше 2,5 м. При наружном применении эти мостки годятся почти к любому одноэтажному дому. Их легко монтировать или демонтировать своими руками, перемещать в другое место. Они изображены на фото выше.

Необходимые инструменты и материалы

Чтобы смонтировать подмости из профильной трубы, лучше применить автоген или полуавтомат, потому что простым инвертором сделать качественное соединение практически невозможно. Горизонтальные перекладины, как я уже писал выше, подвергаются большим нагрузкам. Поэтому нужно прожигать отверстия, куда будут вставлены перекладины или ступеньки.

Соединение потом обваривают до получения надежного крепления. Для этого лучше использовать газовую сварку или полуавтомат. Но еще лучше при помощи дрели и пробойника делать квадратные отверстия. Такой вариант предпочтительнее.

Понадобится болгарка, рулетка, маркер по металлу. Из материала – 10 м профильной трубы 80 × 40 мм и 23,5 м – 40 × 20 мм, металлический лист толщиной 4 мм и размером 2 × 0,95 м. Можно составить из 2 кусков 1 × 1 м, обрезав или загнув края своими руками.

Чертежи и схемы

Строительные леса, схема которых изображена на чертеже, сделаны из профильных труб 80 × 40 мм и 40 × 20 мм.

Перекладина с металлическим профильным настилом изображена на рисунке ниже. На краях приварены пластинки – они помешают листу соскальзывать с опор.

Подготовка распорок

Концы распорок лучше сплющить. Сделать это можно с помощью тисков. Чтобы сплющенная сторона не была широкой, малую сторону профильной трубы вырезают на длину деформирования.

Для изготовления строительных лесов своими руками по описанному чертежу в креплении распорки используется болт. Он вставляется в отверстие, сделанное в узких сторонах трубы. И так как нагрузка приходится на него, то лучше использовать болт толщиной не менее 12 мм. Длина его не менее 90 мм, вместо гайки лучше использовать барашек. Таких болтов необходимо 2 шт., они вставляются в отверстия с обеих сторон диагональной перекладины.

Изготовление переходников

Если необходимы леса из нескольких этажей, то для лестничных и проходных стоек понадобятся переходники. Их можно изготовить своими руками из профильной трубы меньшего размера. Если нужны переходники для опорных труб 80 × 40 мм, то в кусок длиной 8 см такой трубы вставляют 2 куска трубы 35 × 35 мм. Затем соединения обваривают и ошлифовывают болгаркой, как показано на рисунке.

Для квадратной профильной трубы со сторонами 40 мм вставляется 1 трубка 35 мм.

Сборка рамы

Разница между лестничными и промежуточными опорами лишь в наличии ступенек у первых. В описанной выше конструкции промежуточные не используются, но их можно изготовить, если понадобятся длинные строительные леса.

При монтаже рамы утапливают ступеньки и перекладины в опорную стойку, поэтому отверстия должны быть такой же формы, как и соединяемые детали.

Для получения квадратных или прямоугольных отверстий лучше использовать дрель со сверлами и пробойник соответствующей формы, заточенный с одной стороны. Форма пробойника должна быть одинаковой с формой ступенек и перекладин или чуть больше.

Сначала просверливают отверстие. Если профильная труба квадратная, достаточно одного, если прямоугольная, то нужно 2–3, чтобы они сообщались друг с другом. Затем пробойником формуют прямоугольное отверстие. Это лучше, чем прожигать отверстие сварочным аппаратом, которое может получиться неровным, и ступенька или перекладина будет неплотно входить в него.

Монтаж секции

Установленные вертикально и параллельно друг другу на расстоянии 2 метра опоры скрепляют сначала боковыми распорками, затем диагональной перекладиной. Последней устанавливают секцию с настилом на необходимую высоту. Она должна иметь фиксирующие пластинки на краях профиля боковых горизонтальных опор.

Изготовление настила

Описанный настил металлический. Он изготовлен из листа 2 × 1 м или 2 листов 1 × 1 м. Так как длина настила 950 мм, то края можно загнуть или обрезать. Хотя они не будут мешать и без этого. Сам настил крепится сваркой, болтами или заклепочным пистолетом.

Покраска лесов

Она нужна не столько для красоты, сколько для предотвращения коррозии метала. Поэтому я советую применить акриловую или алкидную краску. Перед покраской изделие желательно обработать антикоррозийным раствором, смыть грязь растворителем, протереть строительные леса ветошью. Все сварные детали желательно покрасить в 2 слоя.

Если покрасить светлой краской, то всякие элементы коррозии будут хорошо видны. Поэтому их можно будет своевременно заметить и повторно обработать: покрасить или отремонтировать сварочным инструментом.

Универсальная схема демонтажа лесов

Демонтируются леса в обратной последовательности. Сначала разбирают верхний этаж. Последовательность такая:

настил и боковые горизонтальные опоры;
распорки;
стойки.

Если в качестве настила используется профильный лист, то тяжелые элементы спускают с помощью фалов. Подробности можно найти в обзорах видео.

Заключение

Вот я и описал универсальную конструкцию лесов, которую легко повторить своими руками. По этому образцу можно изготовить и большие леса с несколькими секциями по высоте и ширине. Я с вами прощаюсь до следующих публикаций, подписывайтесь на обновления и делитель статьей в социальных сетях.

(1 5,00 из 5)
Загрузка…

Источник: https://vseotrube.ru/stroitelnye-konstruktsii/stroitelnye-lesa-iz-profilnoj-truby

Как построить леса своими руками из досок — Строительство и ремонт

Все фото из статьи

На фото: без лесов невозможно представить фасадные работы

Порядок монтажа строительных лесов из профильных труб и пиломатериалов

Все высотные работы отличаются повышенной сложностью, и без специальных приспособлений в этом случае однозначно не обойтись. Одно из них – строительные леса. Их цена исчисляется в руб/м², и даже применительно к самому дешевому комплекту (рамному) составляет порядка 140 – 145. К тому же куда его потом девать? Аренда может выйти также недешево (от 55), если ремонт или строительство затянется надолго, что на практике обычно и происходит.

Плюс – некоторые проблемы с перевозкой лесов, так как личный транспорт для этих целей не подойдет. В сфере малоэтажной застройки (для частного сектора) оптимальное решение – изготовить их своими руками.

Общая информация

Встречаются мнения, что леса из металла и дерева лучше (и дешевле) арендовать, чем собирать самостоятельно. Основной аргумент – покупка труб обойдется дороже. И такие суждения подкрепляются экономическими расчетами. Судя по всему, авторы подобных замечаний проживают в городских квартирах и имеют довольно смутное представление о том, что это такое – поддержание своего дома в надлежащем состоянии (и фасадной части, и помещений, высота которых, как правило, превышает типовую). А ведь собственнику этим приходится заниматься регулярно.

Более того, сочетание таких материалов, как металл (скелет) и доски (настилы на каждом из уровней) считается оптимальным. Одно из преимуществ деревянных лесов в том (второе – невысокая конечная стоимость), что конструкция после окончания строительства (ремонта) легко разбирается, а материал используется для других хозяйственных целей. Но есть и существенный минус – ограничение в грузоподъемности.

То есть на подобном приспособлении можно проводить только такие работы, как оформление фасада (окраска, отделка сайдингом), обработка потолков, штукатурка и ряд иных. При возведении же кирпичной кладки или одновременном пребывании на высоте нескольких человек деревянные леса непригодны. А вот сборка из труб и досок универсальна в использовании.

Единственная сложность – в правильном выборе варианта лесов строительных и способа скрепления всех конструктивных элементов. Затраты на изготовление таких многоуровневых подмостков оправданы лишь в том случае, если их можно разбирать и хранить в сарае (на территории или еще где) до следующего применения. А вот тратить деньги на неразборную модель, сварную, нерационально, и вряд ли кто станет этим заниматься. Нельзя не учитывать и такие факторы, как сложность изготовления, прочность сооружения и его устойчивость.

Краткая характеристика типов строительных лесов

Хомутовые. Плюс – возможность изменения геометрии скелета по любой из осей. Минус – сложность монтажа/демонтажа конструкции. К тому же при необходимости повысить несущую способность придется покупать элементы крепления. Одной лишь проволокой, тем более веревкой, в таком случае не обойтись.

Клиновые. Отличаются от всех аналогичных в применении моделей повышенной надежностью и прочностью. Но и затраты на изготовление неизмеримо больше (в первую очередь, на держатели). Для частного сектора – не лучший вариант.

Источник: https://newcomfortart.com/kak-postroit-lesa-svoimi-rukami-iz-dosok/
