Как сварить медные провода в домашних условиях?

В этой статье:

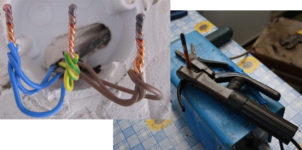

Как сварить медные провода?

Уменьшение количества контактов в электросети приводит к тому, что она становится надежнее. Один из способов исключения контакта двух электрических проводников – это сварка их между собой. Однако монтаж электрических цепей в большинстве случаев предусматривает использование механических соединений, основанных на сдавливании.

Повсеместно изделия электрической фурнитуры присоединяются к жилам проводов клеммами с винтами и гайками, а также с иными механическими системами (в основном это разъемы). Но жилы проводов электропроводки доступны для сварки. Далее расскажем более подробно о том, как сваривать жилы проводов при монтаже электропроводки.

Преимущества и недостатки в сравнении с аналогами

Простейший способ соединения проводных жил из одного и того же металла – это скрутка. Но вместе с простотой, как это и положено в жизни, присутствует и недостаток – относительно большое сопротивление в месте скрутки. Форма поперечного сечения жилы – это круг. Причем независимо от диаметра жилы. Два круга соприкасаются в точке, а две скрученные жилы – по узкой полоске шириной в доли миллиметра.

Скрутка зависит от механических свойств жил в связи с температурой окружающей среды. Без дополнительных приспособлений (например, колпачков) контакт непрерывно деградирует.

Обычная скрутка

Медь хорошо паяется оловянными припоями. Поэтому пайка – это эффективный способ увеличения поверхности соприкосновения жил и уменьшения сопротивления. Но при этом необходимы:

качественная зачистка поверхности,
применение флюса и припоя,
предотвращение попадания масел на место пайки,
оптимальный температурный режим процесса.

Лучше всего погрузить подготовленную скрутку в емкость с расплавленным припоем. Но если она расположена высоко, перемещение такой емкости – опасное занятие. Кроме того, надо также разогревать припой. А для этого потребуются оборудование и время. К тому же, сцепление припоя с поверхностью жилы – это неконтролируемый процесс. Если температура недостаточно высока, припой не обеспечит необходимого качества пайки.

Пайка скрутки Результат пайки при пониженной температуре

Для сварки жил необходимы всего две составляющие:

практические навыки;
источник питания, соответствующий толщине свариваемых жил.

Преимущества сварки очевидны:

материал жил расплавляется и смешивается, образуя единое целое. Контакт исчезает, поскольку два отрезка провода объединяются.

Сваренные медные жилы

Недостаток, по сути, только один:

при недостаточном опыте может расплавиться изоляция и (или) расплавленная капля меди оторвется от скрутки и улетит вниз. Придется сваривать заново.

Для получения оптимального результата при сварке рекомендуется такая последовательность действий.

Подготавливаются провода. Жила каждого из них освобождается от изоляции. Удалить рекомендуется не менее семи сантиметров для жилы диаметром 1,5 мм. Если провода толще, на каждые 0,5 мм диаметра жилы берется 5 мм длины изоляции. Это делается для того, чтобы изоляция в основании скрутки не разрушилась от сварки. Чем толще жила, тем быстрее по ней распространяется тепло и тем длиннее она должна быть.
Жилы скручиваются так, чтобы при длине 7 см они укоротились примерно до 5 см. Их кончики после этого загибаются так, чтобы на расстоянии 5–10 мм жилы располагались параллельно и соприкасались. Длина этих кончиков должна быть одинакова. При необходимости надо их подравнять кусачками.
Теперь можно приступать к свариванию этих кончиков между собой. Для этого нужен электрод. Выбрать можно один из двух вариантов:

отрезок такой же скрутки;
стержень из графита, например, извлеченный из батарейки пальчиковой или более крупной, щетку электродвигателя.

Электрод, изготовленный на основе щетки электрического движка

Затем можно приступать непосредственно к сварке. Для успешного выполнения этого процесса надо зажечь дугу и своевременно погасить ее. Для этого провода сварочного приспособления делаются удобными, то есть один провод надежно прилегает к скрутке примерно в ее средней части, а другой соединен со сварочным электродом, который выбран.
Для получения контакта на скрутке рекомендуется:

сделать из медной пластинки лепесток;
согнуть его пополам по скрутке;
припаять или надежно прикрепить винтом и гайкой к проводу сварочного приспособления;
нанести немного токопроводящей пасты на место контакта скрутки с лепестком;
сдавить это место плоскогубцами и удерживать рукой.

Сварка медных проводов

Другой рукой, взявшись за другие плоскогубцы, удерживать электрод со вторым проводом сварочного устройства.
Соединяя электрод с кончиком скрутки, получаем дугу. Она докрасна нагревает и скрутку, и электрод. При этом излучается ослепляющий свет. Для защиты глаз, и чтобы можно было видеть состояние места сварки, нужны темные очки. Такие, чтобы в них было едва видно место сварки до появления дуги.
При ее горении будет заметно, как меняется и округляется кончик скрутки. Это происходит за пару секунд, если мощность сварочного устройства оптимальна. Затем сварочный электрод отодвигается, и дуга сама собой гаснет.

Округлившийся расплавленный кончик скрутки

Аппарат для сварки

особенность технологии сварки медных проводов – это интервал времени в одну – две секунды. Если процесс длится дольше, тепло успевает достичь основания скрутки. Следствием этого становится нагревание и разрушение изоляции. По этой причине сварочное приспособление должно обладать достаточной электрической мощностью. Минимальное значение 500…1000 Вт. А для оптимального поджога дуги напряжение рекомендуется выбирать от 25 до 36 В.

Качество сварки существенно зависит от качества напряжения. Переменное напряжение – это просто с технической стороны, однако и результат получается наихудшим. Но это в теории сварки, когда надо держать дугу и варить качественный шов.

А для процесса, который длится всего пару секунд, нет смысла, как говорится, городить огород.

Для всех форматов проводов, применяемых для электропроводки, двухкиловаттный трансформатор со вторичной обмоткой 36 вольт – это оптимальный вариант.

Сварочное приспособление на основе трансформатора

Очень хороший результат можно получить, используя два автомобильных аккумулятора, которые соединены последовательно. Они в пределах половины разрядки дают токи существенно большие в сравнении с трансформаторами аналогичной массы.

Учитывая то, что сварку можно делать в помещении, к которому не подведено электричество, аккумуляторный вариант получается вне конкуренции.

А поскольку эти батареи можно применять и в автомобиле, и для точечной сварки, пожалуй, имеет смысл потратить деньги именно на них, а не на специализированный мощный трансформатор.

При выборе сварочного приспособления рекомендуется соблюдать такие соотношения между сечением провода скрутки и силой тока при напряжении холостого хода 25 В:

1,5 кв. мм > 70 А,

2,25 кв. мм > 80 А,

2,5 кв. мм > 100 А,

5,0 кв. мм > 120 А.

Меры предосторожности

Сварка медных проводов делается, как правило, в новострое, а также при капитальном или ином ремонте помещения. В этих условиях сложно получить надежное заземление сварочного трансформатора для высокой безопасности работ.

Его во многих случаях просто негде взять. Потому надо использовать средства индивидуальной защиты, которые гарантированно изолируют оператора от поражения током.

Плюс к этому следует учитывать возможность разбрызгивания раскаленного металла вблизи места сварки.

При соблюдении технологии и мер безопасности сварка медных проводов обеспечит самое высокое качество электропроводки. Поэтому этот способ соединения токопроводящих жил рекомендуется к самому широкому использованию.

Весь процесс сварки медных проводов в одном рисунке

Правила сварки медных проводов

Одной из частых причин возникновения пожаров является неисправность электропроводки. Возгорания происходят из-за нарушения изоляции или нагрева жил кабелей в местах соединения (розетках, выключателях или распределительных коробках).

Плохой контакт приводит к появлению большого переходного сопротивления, на котором выделяется тепло. Это разрушает изоляцию, становится причиной короткого замыкания и пожара.

Поэтому получение надежного качественного соединения медных проводников является обязательным условием безопасной работы любых домашних электроприборов.

Использование инвертора

Медные провода, наиболее распространенные в жилых домах, соединяют несколькими способами, но самым надежным считается сварка. В результате такого соединения получается однородный проводник, что обеспечивает полную пожаробезопасность.

Сварка осуществляется постоянным или переменным током напряжением от 12 до 36 В, при этом должна быть регулировка сварного тока. Этим требованиям соответствует большая часть сварочных инверторов.

Выпускают специальный аппарат для сварки медных проводов, которым пользуются электрики. Он имеет мощность в пределах 1-1,5 кВт и регулировку сварочного тока в диапазоне от 30 до 120 А.

В отличие от обычных инверторов, оборудование имеет меньшую массу и габариты, кроме этого концы сварочных кабелей оснащены специальным держаком для угольных электродов и зажимом с большой поверхностью прижима проводников.

Для удобства к сварочным кабелям с помощью сварки приваривают или прикрепляют через болтовое соединение пассатижи и держак для электрода. Роль держателя угольного электрода может играть любой мощный зажим. Предварительно его ручки нужно заизолировать.

Пассатижи крепятся к проводу «масса». Ими будут держаться за скрутку свариваемых медных проводников, при этом они будут выполнять важную функцию теплоотвода. Это необходимо для предохранения изоляции от воздействия высокой температуры.

Контактный способ

Кроме использования инвертора для сварки медных проводов может применяться и точечная контактная сварка, время сваривания которой не превышает 1-2 секунд.

В домашних условиях для соединения бытовой электропроводки можно воспользоваться обычным трансформатором мощностью 500 Вт с напряжением во вторичной обмотке 12-36 В. Присоединив к вторичной обмотке держак для электрода и медных проводов, получим простой сварочный аппарат.

В зависимости от сечения и количества медных проводов экспериментально установлено, что ток для сварки должен быть:

для 2-х проводов сечением 1,5 мм2 – 70 А;
3-х сечением 1,5 мм2 – 80 А;
3-х сечением 2,5 мм2 – 90-100 А;
4-х сечением 2,5 мм2 – 100-120 А.

Однако значения тока могут сильно различаться в зависимости от используемого кабеля и его производителя. Дело в том, что производители кабельной продукции используют медные провода с различными примесями, что влияет на электро и теплопроводность, сечения проводов иногда не соответствуют заявленным характеристикам.

Поэтому точечная сварка проводиться только после того, как отрегулирован оптимальный сварочный ток на обрезках такого же кабеля, который предстоит варить.

Порядок действий

При сварке проводов своими руками порядок действий будет следующий. Сначала нужно освободить от изоляции концы свариваемых проводников на расстояние 8-10 см.

При снятии изоляции нельзя допустить повреждения жил провода. Перед скруткой их необходимо зачистить наждачной бумагой и протереть ацетоном для обезжиривания.

Затем соединяемые медные провода скручивают и концы обрезают кусачками, чтобы торец скрутки был плоским. В результате должен получиться пучок длиной около 5 см.

Подготовительные работы на этом заканчиваются, и начинается непосредственно сварка. К скрутке присоединяют зажим массы включенного сварочного аппарата, а к торцу скрученных проводников подносится графитовый или угольный электрод, который держится на конце второго сварочного провода с помощью специального держателя.

В итоге происходит короткое замыкание с образованием электрической дуги. Ее энергии достаточно, чтобы за 1-2 секунды расплавить концы медных проводников.

На конце скрутки образуется расплавленная капля меди, ей нужно дать время на остывание. После этого место скрутки изолируют лентой или термоусадочной трубкой (трубку надо надеть заранее).

Сварочное соединение получается высокого качества, по электрическим характеристикам оно не отличается от параметров всего медного провода, и прослужит не меньше, чем он.

Особенности процесса

Сварка медных проводов имеет свои особенности. Это связано с тем, что при температуре 300 °C медь становится хрупкой, а при 1080 °C плавится.

Электроды выдерживают температуру в три раза большую. Поэтому важно не передержать дугу, чтобы не повредить изоляцию и сами провода.

Для их защиты надо подсоединить в районе скрутки мощный радиатор, желательно из меди с большой поверхностью теплоотдачи и плотным прижимом к скрутке и потом только сваривать.

При сварке медных проводов скрутку желательно располагать вертикально. В этом случае расплавленная капля приобретет сферическую форму, которая охватит все свариваемые провода.

Иногда необходима сварка не одножильных, а многожильных медных проводов. В таком случае необходимо сначала поместить скрутку в гильзу, обжать, торчащий конец отрезать и потом его заварить.

Используемые электроды

Для сваривания медных проводов используются угольные или графитовые электроды с омеднением. Характеристики их практически одинаковы.

Они имеют температуру плавления в три раза больше, чем у меди, благодаря этому расход электрода минимальный; легко режутся, что позволяет получать удобную для сварки длину.

Угольные электроды дают дугу более высокой температуры, чем графитовые, что позволяет использовать их при минимальных сварочных токах. Они удобны и при использовании самодельных маломощных сварочных аппаратах.

Сварку графитовыми электродами чаще используют с инверторами, имеющими регулировку тока в широком диапазоне и нетребовательны к квалификации сварщика. Кроме этого медное сварное соединение получается более высокого качества.

Внешне электроды отличаются цветом – угольные черные, а графитовые темно-серые с металлическим отливом.

Если под рукой нет фабричных электродов, то при сварке их вполне могут заменить щетки от электродвигателя или угольный стержень из старой батарейки.

Сварка медных проводов: технология и оборудование

1 Основа процедуры
2 Технология сварки
3 Аппараты сваривания

Сплошная электрификация страны, отраслей хозяйства требуют своевременного контроля над состоянием электрических сетей в стране. Аварийные ситуации, возникающие в результате катаклизмов, увеличивают количество ремонтно-восстановительных работ.

При ремонте электрических сетей проходится применять соединения оборвавшихся проводов. Некачественное исполнение скрутки увеличивает препятствие прохождению электрического тока, нагревает кабель.

Качественное присоединение контактов достигается несколькими операциями – введением расплавленного пропоя между проводниками, сваркой, вводом в гильзу и её сжиманием. Качественным, надежным является неразъемное соединение медных проводов.

Профессиональное выполнение сварочных работ исключает нагрев, повышает уровень пожарной безопасности.

Основа процедуры

Сварка медных проводов создает неразрывность соединения, проводник становится монолитным. Этот простой процесс занимает 3 секунды. Основное условие – соблюдение противопожарных правил, применение защитной одежды, маски или очков.

Процесс производится аппаратами специальной конструкции. В большинстве случаев применяют устройства, служащие для поддержания стабильности, устойчивости электрической дуги. Состоят из понижающего преобразователя напряжения, блока силовых электрических схем. Ограничительная катушка индуктивности уменьшает пульсацию тока.

Преимущества: небольшие габариты, вес, экономное потребление электроэнергии, интервал изменений энергии электрического тока.

Сварки медных проводов осуществляются инверторными аппаратами, создающими переменный ток при подключении к источнику тока постоянного. Состоят из сетевых фильтра и выпрямителя, системы управления. Их соединение происходит при помощи углеродистых, легированных проводников электронной проводимостью с электролитом.

Технология сварки

5-6-сантиметровые окончания проводников очищают от поверхностного слоя, скручивают по уровню обмотки, оставляя 5-6 мм в нормальном состоянии. Их расправляют, слаживают без перехлестывания, прижимают вместе. (При использовании трех проводов оставляется два.

Остальные обрезаются.) Многопроволочная жила зажимается сварочным зажимом, плоскогубцами. Свариваемые провода должны быть отключены от сети.

Оставленные нескрученные концы под воздействием сварочной дуги образуют шарообразную поверхность расплава, доходящую до скрутки.

Время сварки скруток медных проводов не должно превышать 3 секунд. Превышение закончится оплавлением поверхности защищающего материала. Величина движения электрических зарядов, необходимая для получения прочного соединения — 30-90 ампер.

Зависит от количества и диаметра жил в скрутке, эффективности электрического поля подключенного источника.

Остывшее место соединения изолируется специальными колпачками, полым предметом, способным сжиматься при повышении температуры, изоляционной лентой.

Похожее: Проводка в гараже своими руками (схема)

Аппараты сваривания

Качественное соединение обеспечивает отсутствие аварийных ситуаций, длительное время эксплуатации электропроводки. Используют специальные или самодельные сварочные устройства, взяв для использования понижающий трансформатор. Профессиональные монтеры снабжены специализированными агрегатами для сварки скруток.

В обиходе используются различные специальные устройства отечественных, зарубежных производителей, при помощи которых достигается монолитность свариваемых медных проводников:

ТС 700 (ООО «Призма»), специализирующийся на сварке медных, алюминиевых скруток, имеющий простую конструкцию, вес, позволяющий быстрое перемещения. Выходное электрическое поле 12 В, используемая скорость потребления энергии — 1-1,5 кВт. Выпускают несколько разновидностей – ТС 700-1 (бытовые), ТС-700-2 (профессиональные для индивидуального использования монтерами), ТС 700-3 для крупных производителей оборудования;
полуавтомат «Аврора Про» цифровой инверторный. Имеет блокиратор пульсации, цифровая панель показывает имеющееся сетевое напряжение. Позволяет подобрать электрод необходимого сечения. Вмонтирован прибор, предохраняющий от прилипания, регулирующий ток. Производитель по заявке заказчика выпускает аппараты, работающие в опасных условиях;
аппарат для сварки проводов РЕСАНТА САИ-160 работает от сети 220 В, снабжен регулятором тока 10-160 ампер. Напряжение электрической дуги – 26 В;
итальянский сварочный аппарат QUATTRO ELEMENTI 160 Mano 643-255. Приспособлен для бытового использования;
инверторная модель PFTRIOTMax Welder DC-200 C. Особенность — низкий уровень шумового эффекта, точность применения. Используются электроды 5 мм;
FUBAG IQ 160 немецкого производства, снабжен двумя кабелями с держателем электродов, зажимом заземления.

Аппараты для сварки медных проводов обладают достаточно весомыми недостатками: создают помехи в бытовой сети, имеют высокую стоимость. Хорошие познания принципов работы электротехнических аппаратов позволяют самостоятельно собрать сварочный агрегат. Основа — трансформатор мощностью 200-450 ватт. Несложная схема позволяет выполнить монтаж неопытному потребителю. Самоделка не требует больших денежных вложений, позволяет решать большинство домашних дел.

Внедряется технология создания монолита аппаратами для сварки медных проводов в безвоздушном помещении. Такие операции требуют оснащения специальным оборудованием, вакуумной камерой. Медь плавиться тонким, четко направленным электронным лучом. Провода нагреваются более низкой температурой, что сохраняет их производственные качества.

Направленный луч влияет на равномерность распределения нагрева площади, внутренней протяженности шва, повышается показатель сварки. Отсутствие воздуха предотвращает увеличение уровня свариваемого металла газами. Процесс носит непрерывный характер, контролируется, регулируется оператором.

Аппарат для сварки медных проводов, технологии использования постоянно модернизируются, улучшаются. Уменьшаются производственные затраты, операционное время. В обиходе мелких, средних предприятий резко уменьшается использование громоздких сварочных трансформаторов.

Ведется активный процесс их замены на современные удобные инверторы отечественных и зарубежных производителей сварочной техники.

Жми «Нравится» и получай только лучшие посты в ↓

Просим Вас стать нам лучше!!!

Принять участие в опросе

Мы не собираем информацию о Вас!

Выполняем сварку скруток медных проводов своими руками

Для того чтобы соединить два провода, используют несколько приёмов. Это может быть скрутка, спаивание или сварка различных проводов. Последний приём является одним из самых удачных и часто применяемых. Он помогает добиться длительного срока службы электрической проводки.

Она в основном изготовляется из медного состава, а не из алюминия, который не годится для данных целей. Сварка происходит с использованием постоянного и переменного тока, при напряжении в 12-36 В. Непосредственно для процесса, рекомендуем использовать сварочный инверторный аппарат.

Технология сварки проводов из меди

Существует одна методика, которая всегда приводит сварщика к наилучшему результату. Как упоминали ранее, самый лучший прибор для сварки, это инвертор. Затем берутся за провод. Он освобождается от изоляции, лишней оболочки и выполняется скрутка. При подрезке проводов, концы должны оставаться одной длины и на одном уровне, а скрутка должна получиться как минимум 50 мм в длину.

Далее устанавливается отталкивающий тепло, медный зажим и подключается сварочный аппарат. Угольный карандаш (точнее его торец) приближают к готовой скрутке. При сварке карандаш обязательно зажимается в держаке.

Сварка скруток считается завершенной после того, как образовался небольшой расплавленный шар меди. Чтобы изоляция осталась целой, надо не переусердствовать, а уделять каждой скрутке не больше 1-2 секунд времени. Когда сварка медных проводов прекращена, для изолирования застывшей части используется обыкновенная изолента или свой, подобный вариант.

Поэтапный процесс

Распишем весь процесс поэтапно:

Убираем изоляцию на проводах;
Делаем скрутки;
Присоединяем массу;
Включаем сварочный инвертор;
Подводим электрод к скрутке до образования дуги;
Продолжительность контакта 1-2 секунды;
Приступаем к следующей скрутке (если она есть), после остывания уже готовой;
Производим изоляцию термоусадочными трубками или изолентой.

Важно! Для сварки проводов своими руками, особенно медных, требуется наличие специального опыта и знаний. Работать придётся с температурой 1080°C, при которой и плавится медь. Поэтому стоит попрактиковаться на более простых примерах.

Аппарат стоит подобрать с возможностью регулировки тока, сила которого должна составлять 30-90 ампер. Электрод используется угольный, содержащий в себе медь.

Особенности сварки алюминиевого провода

Сварка алюминиевых проводов, преимущественно встречается в большой промышленности. Для процесса сваривания используют аргоном или привычный сварочный аппарат. Чтобы не перепалить провод, сварка производится на пониженной мощности.

Могут возникать некоторые трудности в виде оксидной плёнки, скорость её образования очень велика. В результате она остаётся на расплавленном металле. Чтобы этого избежать, используются газовая защитная среда и флюс для алюминиевого кабеля.

Сварка алюминиевого провода по шагам

Рассмотрим сварку алюминиевого провода по шагам:

Сначала удаляем изоляцию и все лишние материалы;
Далее концы заготовок обрабатываются флюсом. Это повысит итоговое качество;
Включаем аппарат и настраиваем правильный режим работы;
Начинаем сварку;
Затем убираются лишние части, появившиеся в результате работы;
Возобновляем изоляцию провода.

Безопасность

Чтобы сварка прошла удачно, настоятельно рекомендуем придерживаться техник безопасности. При себе нужно иметь огнеупорную одежду, маску для сварки и специальные перчатки. Если используется газ, баллоны убираются на 5 и более метров от огня. Проверьте всю аппаратуру и оцените влажность внутри помещения, чтобы избежать поражения током.

Сварка в распределительной коробке

Сначала стоит познакомиться с коробкой и оценить всю её значимость. Это наиболее важная часть всей электропроводки, идущей по квартире или дому. Относитесь к этому с полной серьёзностью.

Непосредственно для процесса спайки потребуется сварочный аппарат. Можем посоветовать одну из самых привлекательных моделей для таких целей. Это Patriot Max Welder DC-200 C. Он обладает бесшумным уровнем работы, высокой безопасностью, что важно при недостатках опыта и точной работой.

Его вес составляет 4,5 кг, так что проблем с транспортировкой не возникает. Питается от сети 220 В, ток плавает в диапазоне 10-190 А. Цена находится на приемлемом для каждого уровне, от 8000 до 10000 рублей.

Это не значит, что выбрать нужно только его, существуют и другие аппараты, подходящие под этот вид сварки не хуже.

Начинается сварка проводов из меди в распределительной коробке с обеспечения всех мер безопасности. Настраиваем аппарат на мощность около 1 кВт. Электроды используются угольные и графитовые. Также понадобится флюс. Обязательно используется маска или специальные очки.

Для уборки изоляции и скруток медных проводов, нужен нож и зажим в виде пассатижей. Под рукой должна быть всегда изолента, гайки и шурупы. Жилы провода зачищаются примерно на 4-5 см, затем скручиваются вокруг друг друга 7 раз. Приступаем к сварке.

Если вы не уверены в своих силах, потренируйтесь на похожих видах металла и скрутках. Когда всё получается, начинайте. О порядке сварки медных проводов, мы уже говорили ранее.

Термитная сварка

Термитная сварка проводов, это чуть ли не самый популярный способ для соединения двух проводников тока. Для самого процесса используется специальная термитная смесь. Для получения правильного результата, нужно с точностью до миллиметров придерживаться всех правил и рекомендаций.

Эта технология только начинает набирать популярность. Её всё чаще применяют в самых разных сферах производства. Для проведения качественных работ, сварщик должен обладать специальными знаниями по химии на высоком уровне.

Выбор сварочного провода

Этот кабель служит для подачи тока в место, где происходит соединение деталей. Поскольку процесс наиболее важный, сварочные провода имеют высокие требования, перечислим основные из них:

Изоляция должна быть сверхпрочной и выдерживать множество процедур скручиваний;
Сечение провода должно быть стойкой к нагрузкам, которые создаёт инвертор;
Токопроводящие жилы, должны быть в полимерной оплётке;
База изоляции провода, должна быть изготовлена из шланговой резины;
Провод должен быть стойким к механическим повреждениям, а также не проявлять слабость к химическим веществам и агрессивной среде.

Из чего состоят провода для аппаратной сварки?

базовая обмотка из полиэтилентерефталата;
жила проводящая ток из меди;
изоляция из каучука;
дополнительный слой обмотки;
главная изоляция из резины.

Если рассуждать об удлинении провода, иногда можно услышать о том, что качество шва может подвергаться ухудшения. Но прямых доказательств такой особенности пока не выявлено.

Сергей Одинцов

Сварка меди: аргоном, инвертором, полуавтоматом, как варить в домашних условиях, чем сваривать с другими металлами

страница » О сварке » Как правильно варить » Сварка меди – технологии, электроды, аппараты

Разработано и широко применяется несколько основных методов сварки меди. Современные технологии позволяют избежать появления горячих трещин, пор и другого вида брака. Сварка меди и ее сплавов производится при помощи аргона, инвертора, проволокой и электродами. Рассмотрев основные методы можно выбрать наиболее подходящий и избежать многих проблем.

Перед тем как начать сваривать медь и ее сплавы необходимо тщательно подготовить изделие. Мерные заготовки вырезаются при помощи шлифовальной машинки, токарного или фрезерного станка. У меди толщиной 6-18 миллиметров нужно подготовить кромки. Они должны быть V- или X-образными. (При больших объемах целесообразно будет приобрести кромкорез-фаскосниматель.)

Перед началом работы швы тщательно очищаются от загрязнения, окисления. Чтобы сварка меди прошла успешно необходимо защитить ванну от воздействия кислорода. Для это рекомендуется применить электродную проволоку, которая должна быть легирована алюминием, фосфором. В некоторых случаях требуется подогревать медь.

Она хорошо соединяется при ведении работ с помощью плавящихся электродов. Важно знать, что при этом длина дуги должна быть 4-5 миллиметров. Применяя технологию импульсно-дуговой сварки в аргоне можно выполнить любые виды швов, даже потолочный, сваривать очень тонкий металл. Под него рекомендуется подложить подкладные элементы.

Чем варить медь: способы

Для успешной и качественной сварки меди чаще всего применяют инверторы, полуавтоматы, газовые аппараты, аргоновые. Ручную, полуавтоматическую и автоматическую сварку купрума и его соединений можно выполнить плавящимися и неплавящимися электродами. Для работы с медью и сталью используется автоматическая дуговая технология, флюс.

Электрошлаковый метод рекомендуется для соединения изделий толщиной 30-55 миллиметров. Используя инвертор можно применить угольный электрод, например, ESAB OK Carbon, Weldline CARBONAIR PLUS. В магазине представлен широкий выбор производителей. Отлично зарекомендовала себя сварка меди графитовым типом электрода. Ниже приведены несколько подзаголовков, в которых дано более подробное описание лучших способов сварки меди и ее сплавов.

Инвертором

Подобрать электроды, наиболее подходящие для сварки меди с использованием инверторов, можно посетив соответствующий раздел сайта. Рекомендуется марка Комсомолец 100. Инвертор рассчитан на создание постоянного напряжения, ток обратной или прямой полярности. Работать нужно с небольшим перерывом. Сваривают участки по 30-40 миллиметров, после чего они должны остыть естественным путем. Угол наклона электрода должен быть 10-20 градусов.

Полуавтоматом

При работе полуавтоматом ведется сварка медной проволокой, она хотя и тонкая, но очень качественная, позволяет достичь хороших результатов. Если толщина металла больше 6 миллиметров, то рекомендуется подготовить кромки болгаркой или фаскоснимателем. Они должны быть V-образными с притуплением до 4 миллиметров. Чтобы шов не был пористым, сварка производится без поперечных колебаний.

При работе на полуавтомате можно применить проволоку М2 толщиной 2 мм. Рекомендуемое напряжение 30 В, 300 А. Работа делается поперечными движениями. При этом может использоваться флюс К-13, АН26, проволока М1-3. Прочность шва меди, сделанного на полуавтомате, не уступает по показателям основному металлу.

Аргоном

Аргон служит отличным защитным средством. Применяются в работе вольфрамовые виды электродов. Роль присадки выполняет проволока. Работа ведется на постоянном токе обратной полярности. Тонкие медные изделия соединяют без подогрева.

Сварку рекомендуется выполнять справа налево. Нужно выдерживать угол наклона электрода 90 градусов, прутка 15. В зависимости от толщины металла газ расходуется в пределах 7-18 литров в минуту. Сварочный ток выставляется от 80 до 500 ампер.

Газовая сварка

Чтобы шов при ведении газовой сварки меди получился прочным и качественным, необходимо следить за расходом газа. Если медь тоньше 10 мм хватит 150 литров на час работы, а если толще, то потребуется уже 200 литров.

Сварку нужно производить быстро, желательно без остановки, что позволит избежать появления брака, трещин. Присадочный материал должен расплавляться раньше основного.

Если заготовка толще 10 миллиметров, то можно использовать две горелки. Технология подразумевает использование флюсов. Они бор содержащие. Допускается легирование металла, его раскисление при помощи присадочной проволоки. Метод подходит и для соединения сплавов меди. Важно знать, что присадочная проволока по своему составу должна быть идентична свариваемому основному металлу.

Можно посмотреть небольшой ролик, где наглядно показан процесс крупным планом.

Угольным электродом

Распространена сварка меди графитовым электродом, часто применяется угольный аналог. Есть разные методы ее проведения. Дуга может гореть сразу между парой электродов. Она бывает независимой.

Ее можно поджигать и между электродом, и свариваемым изделием. Технология похожа на газовую сварку. Часто применяется проволока БрКМц3-1. Работа может выполняться на открытом воздухе.

Соединение меди угольным электродом будет полностью соответствовать требованиям, которые предъявляются к механическим свойствам.

Инвертором угольным электродом

Угольные электроды ESAB ARCAIR

Угольные электроды плавятся при температуре в три раза большей, чем у свариваемой ими меди. Их расход при работе инвертором небольшой. Они нагреваются моментально. Угольные стержни плавятся при небольшом токе. Для работы ими необходимо иметь опыт.

Полученный шов обычно отличается качеством, хорошей сопротивляемостью к окислению, плотностью и прочностью. Угол наклона стержня должен быть до 30 градусов. Ток устанавливается в промежутке 35-130 ампер, что зависит от толщины меди.

Инвертором и угольными электродами можно соединять провода, скрутки. Такие аппараты легкие и удобные.

Сварка нихрома с медью

Сварка нихрома с медью угольным электродом позволяет добиться хороших результатов. Дуга при этом будет гореть хорошо, устойчиво, ее длина достигает показателя 30-50 мм.

Электрод не плавится, при этом его конец нагревается до большой температуры. Он выдает мощную термоэлектронную реакцию, что дает ему возможность устойчиво гореть уже при токе в 5-10 А.

Угольный вид электрода при работе с медью и нихромом медленно испаряется. Он практически не прилипает, чем значительно облегчает работу.

Сварка угольным электродом в домашних условиях

Сварка меди угольным видом электродов в домашних условиях возможна при помощи простого недорого инвертора. Его можно запитать от обычной сети. Он не требователен к условиям. По цене угольные электроды доступны для всех. С их помощью можно соединить проволоку, заделать дырки в радиаторе автомобиля. Чтобы научиться пользоваться ими не профессионалу достаточно прочитать несколько советов и посмотреть видеороликов.

Сварочный аппарат для меди

Качественные сварочные аппараты для меди:

— полуавтоматы и автоматы;
— TIG – аппараты;
— инверторы.

Популярные модели производит TESLA, СПЕЦЭЛЕКТРОМАШ, ЭСАБ.

BUDDY TIG 160 от ESAB (на фото справа) имеет двух и четырехтактные режимы включения горелки. С его помощью можно соединять нержавейку и большинство других видов металлов. Он совместим практически с любыми генераторами.

Инвертор RENEGADE ES 300i ESAB сохраняет в памяти несколько параметров сварки. Автоматически устанавливает лучшие параметры пуска по настроенному току. Он легкий, но у него высокая мощность.

Инверторные аппараты позволяют сваривать медные прутки, они вырабатывают ток 60-110 ампер. Для них нужно покупать медь/угольные электроды. Компания HUNTER выпускает полупрофессиональные модели, например, ММА 257D, рассчитанные на непрерывную работу продолжительностью два часа.

TESLA известна надежными аппаратами типа ММА 265, 275, 255. У них есть функция возбуждения бесконтактной дуги. Они без проблем подключаются к обычной бытовой сети. Ими удобно сваривать медь и ее сплавы, цветные металлы.

Для сварки электродами

Импульсно-дуговая сварка медных пластин возможна вольфрамовыми электродами в аргонной среде при помощи аппарата Orion 150s или 250s. Они имеют небольшой вес, позволяют сваривать медь качественно и надежно. Инверторное сварочное устройство Ресанта САИ-220 ПН может подключаться к сети напряжением 140-220 вольт. С ним легко перемещаться, он оснащен принудительной системой охлаждения, поэтому не перегревается.

Для сварки проволокой

Для выполнения работ по сварке меди проволокой применяют полуавтомат инверторный Энергомаш СА-97ПА20. Он имеет небольшой вес 13 килограмм. Он позволяет работать с проволокой разной толщины 0,6-0,9 мм.

Плавную подачу материала обеспечивает модель Shyuan MIG/MMA-290 со скоростью 2,5-13 метров в минуту. Устройство дает возможность применять кассеты 1-5 килограмм, позволяет работать с электродами.

Инверторный сварочный полуавтомат Союз САС-97ПА195 характеризуется наличием функции холостого хода 60 Вольт. Он имеет диапазон регулировки рабочего напряжения 15-23 вольта. Для него подойдет проволока 0,8-1 мм. У него небольшой вес 10 килограмм, он удобен и надежен.

Для сварки медных проводов

Сварочным аппаратом ТС-700-2 можно соединить медные жилы сечением 22 кв. мм. Он компактный, легкий, его вес всего четыре килограмма, питается от обычной сети, потребляет чуть больше 1 кВт. Его можно носить в сумке. Одного угольного электрода хватит на то чтобы произвести 700 сварок.

Медные скрутки рекомендуется сваривать, используя универсальные инверторные аппараты, например, РЕСАНТА САИ-160, QUATTRO ELEMENTI A 160 Nano 643-255, СВАРОГ ARC 160 Easy Z213 H. Немецкий прибор FUBAG IQ 160 дает возможность выставлять ток 10-160 А. Его вес почти семь килограмм, стоимость 7 тысяч рублей (на момент написания этой статьи).

СВАРОГ ARC 160 Easy Z213 H от российского производителя имеет бесступенчатый регулятор тока. Им удобно пользоваться, потому что кабель подключается посредством особых разъемов. Его вес 4 килограмма, примерная стоимость 9 тысяч рублей.

Функции аппаратов, значительно облегчающих процесс сварки, это:

— горячий старт;

— защита от залипания;

— не реагирование устройства на перепад тока;

Для дома лучше купить аппарат мощностью до 4 кВт. Силы тока 160 ампер хватит чтобы сварить металл 5 миллиметровой толщины. Основным критерием выбора является цель использования, стоимость и набор функций.
