Обрешетка под сайдинг своими руками – обустройство конструкции

Конечным этапом любого строительства дома является его финишная отделка. Облицовка дома сайдингом – один из самых популярных вариантов. Данный материал доступен и достаточно прост в монтаже.

Обрешетка под сайдинг

При этом, обрешетка под сайдинг может быть смонтирована самостоятельно, что выгодно отразится на стоимости финишной отделки. Конечно, данный момент стоит рассмотреть более подробно, так как обустройство опорно-каркасной конструкции имеет целый ряд нюансов, без которых качественный и надежный монтаж сайдинга невозможен.

Обрешетка – предназначение и устройство

Для начинающих строителей, обустройство обрешетки может показаться довольно спорным моментом. Зачем делать что-то лишнее, если стены с наружной стороны достаточно ровные и можно прикрутить сайдинг на обычные саморезы.

В действительности все выглядит иначе. Без монтажа каркаса, особенно на дома из дерева, после усадки строения, облицовочным материал будет поврежден и потеряет свой первоначальный вид.

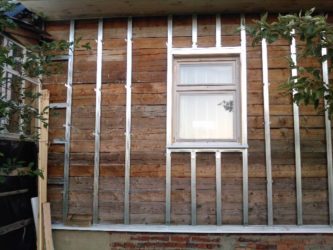

Общая схема монтажа направляющих для каркаса

Обрешетка под сайдинг выполняет целый ряд важных функций, которыми не стоит пренебрегать:

• опорная-каркасная конструкция для сайдинговых панелей – благодаря своей конструкции в виде вертикальных направляющих, обрешетка равномерно распределяет вес материала.
• выравнивание стен и фасада – за счет того, что крепление направляющих выполняется по уровню, их достаточно просто подрегулировать для выравнивания поверхности под сайдинг.
• обустройство теплоизоляционного слоя – между параллельно выставленных направляющих, можно легко провести утепление фасада при помощи минеральной ваты, пенопласта или пенополистирола.
• вентиляция – за счет зазоров между стенами строения и отделочным материалом, фасад свободно вентилируется, что снижает образование опрелостей, конденсата и вредных образований.

Как упоминалось выше, обрешетка под сайдинг представляет собой вертикально выставленные направляющие, состыкованные перемычками. Основным креплением выступают подвесы, которые можно подрегулировать по высоте для выравнивания внешних стен.

Обычно, в зависимости от размеров стены, направляющие монтируются на расстоянии в 40-50 см друг от друга.

Выбор материала для каркаса

Брус с сечением 30×40 мм

В зависимости от конструктивных особенностей здания, для создания каркаса применяются деревянный брус или металлический профиль.

Материал для деревянный обрешетки лучше выбирать исходя из следующих характеристик:

• влажность дерева не должна превышать 11-13%;
• 50-60 мм – идеальное сечение бруса для деревянного каркаса, в некоторых случая возможно применение материала с сечением 30×40 мм;
• обработка антисептиком против гниения.

В случае, если приобрести такое дерево проблематично, то обустраивается каркас для сайдинга из оцинкованного профиля. Для этого лучше приобретать профиль с наличием ребер жесткости и толщиной металла не менее 0,4 мм.

Для установки обрешетки на стены и фасад дома, выбор материала не принципиален. Возможно использовании дерева или металла, исходя из финансовых соображений и доступности.

Естественно, профиль достать значительно легче, чем нужный по размеру брус, но и конечная стоимость такой обрешетки будет на порядок выше. Если выполняется обустройство каркаса под цокольный сайдинг, то желательно использовать металл, так как данный материал более долговечен и не подвержен процессам гниения.

Подготовка поверхности стен

Прежде тем как приступить к основным работам по обустройству, следует провести следующие работы по подготовки поверхности:

• с поверхности стен следует удалить все выступающие объекты: наличники окон и дверей, оконные отливы, приборы освещения и т.д.
• чистка стен от грязи, наплывов цемента, частичной или старой отделки.

Профиль с ребрами жесткости

• при наличии какой-либо отделки, проверяем ее надежность и фиксируем слабые элементы конструкции.
• после выполнения предыдущих пунктов, обрабатываем поверхность антисептиком против образования грибков и плесени.

Закончив все подготовительные этапы, производим разметку по поверхности, на которую будет происходить монтаж каркаса под сайдинг. Расстояние между направляющими рассчитываем с учетом веса облицовочного материала: чем тяжелее сайдинговые панели, тем меньше шаг между направляющими.

Направление обрешетки задаем в зависимости от типа крепления материала: для горизонтальных типов сайдинга, обрешетка устанавливается вертикально и наоборот.

Технология монтажа конструкции с использованием профиля

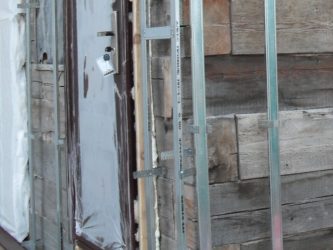

Каркас под сайдинг из металла

Установка металлической обрешетки выполняется из оцинкованного профиля П-образной формы.

При покупке профиля обязательно проверяйте наличие загнутой кромки и ребер жесткости. В противном случае профиль может не выдержать оказываемую на него нагрузку и погнуться.

Крепления профиля производится при помощи подвесов или специальных кронштейнов, для обеспечения большей устойчивости и прочности.

Общий процесс установки данной конструкции производится в несколько этапов:

1. Приступаем к монтажу профиля с левого и правого края стены. Расстояние между краевыми направляющими и углом здания должно быть не менее 10 см.
2. В случаем, если была проведена предварительная разметка по поверхности, просверливаем отверстия в нужных местах стены. Крепим кронштейны для профиля при помощи оцинкованных саморезов или дюбелей.

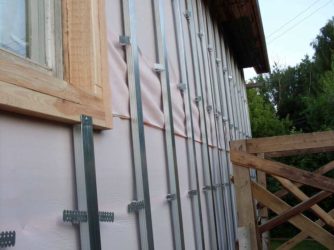

Общая схема монтажа обрешетки из металла

3. После установки кронштейнов по всей площади, перед установкой направляющих, укладываем теплоизоляционный материал. Для этого прорезаем в материале отверстия и надеваем теплоизоляцию на кронштейны или подвесы. На теплоизоляционный материал, таким же способом, укладываем паропроницаемую пленку.
4. Производим установку профиля по краям стены. Между левой и правой направляющей фиксируем высоту по лазерному уровню для монтажа остальных элементов. При его отсутствии, натягиваем капроновую нить.
5. Устанавливаем направляющие по поверхности всей стены. Не забываем про монтаж ребер жесткости между соседними элементами. Их можно выполнить из обрезков профиля.

После обустройства все конструкции, проверяем по уровню всю поверхность. Если отклонения присутствуют, аккуратно исправляет недочёт путём ослабления направляющей и подкладки под неё кусочков твёрдого материала.

Монтаж деревянного каркаса

Перед установкой данного вид каркаса следует выполнить те требования о которых мы упоминали чуть выше. Напомним, что дерево должно быть хорошо просушено и обработано составом антисептика.

Крепление подвеса к брусу и профилю

Установка обрешетки из дерева выполняется следующим образом:

1. Отпиливаем брус необходимой длины по заданным размерам. Не рекомендуется выполнять состыковку из двух разных частей т.к целостность такой конструкции в процессе эксплуатации может быть нарушена.
2. Как и в предыдущем случае выполняем монтаж кронштейнов и установку направляющих из дерева по левой и правой стороне стены.
3. В случае, если обустройство дополнительной теплоизоляции не предусмотрено, то крепление бруса можно проводить непосредственно на поверхность стены. Для этого сверлят отверстия в стене, направляющей и закрепляют дюбелями. Для выравнивания каркаса используют монтажные клинья.

Если у вас возникли какие-то вопросы, предлагаем посмотреть видео-инструкцию:

На этом, основные этапы установки обрешетки под сайдинг окончены. Желательно после монтажа по всем стенам и фасада дому, проверить обрешетку по уровню, дабы исключить перекосы конструкции.

Для цокольного сайдинга, конструкция устанавливается похожим образом. Для этого монтируют две горизонтальных направляющих из дерева или металла. Между ними, через каждые 40-50 см выставляют вертикальные ребра жесткости.

Источник: https://otdelkaexp.ru/steny-i-fasad/obreshetka-pod-sajjding-svoimi-rukami-obustrojjstvo-konstrukcii.html

Как правильно выставить направляющие под сайдинг

Сайдинг — декоративные металлические панели, имитирующие дощатую обшивку, предназначенные для облицовки. Панели могут быть изготовлены с тиснением под дерево и без него

Панель фасадная — гладкие облицовочные металлические панели. Изготавливаются трех типов профиля. Возможно тиснение «под дерево».

2. Техническая характеристика

ИСХОДНЫЙ МАТЕРИАЛ — рулонная оцинкованная сталь с полимерным покрытием различных цветов.

Толщина металла: 0,5 мм для сайдинга; 0,5 и 0,7 мм для фасадных панелей.Длина панели до 6 000 ммВес кв.м. сайдингатолщиной 0,5 мм — 5,67 кг/м2Вес кв.м. фасадной панелитолщиной 0,5 мм — 5,61 кг/м2толщиной 0,7 мм — 7,84 кг/м2

4. Выравнивающая система

Для создания плоскости монтажа металлического сайдинга и фасадных панелей используют выравнивающую систему.

Выравнивающую систему монтируют из кронштейнов и оцинкованных профилей или из кронштейнов и деревянных брусков с толщиной не менее 40 миллиметров.

Конструкция кронштейнов позволяет регулировать размер относа вертикальных направляющих от несущей стены, давая возможность, таким образом, выравнивать фактические отклонения плоскости стены от вертикали. Конструкция кронштейна, позволяет выполнить выравнивание плоскости на 30—40 мм. Увеличение величины относа решается путем выбора различных по длине кронштейнов. Выравнивающие кронштейны крепят к основанию несущей стены при помощи анкерных и рамных дюбелей.

Для устранения мостиков холода, при утеплении фасада, под кронштейны устанавливают терморазрывные прокладки (из паронита толщиной 3—5 мм). К кронштейнам крепятся все остальные элементы выравнивающей системы.

Для обшивки дома металлическим сайдингом и фасадными панелями в зависимости от направления монтажа облицовочных элементов, выделены две выравнивающие системы монтажа направляющих: вертикальная и горизонтальная.

Вертикальная выравнивающая система монтажа. Для горизонтального монтажа облицовочных материалов (металлосайдинг, фасадная панель) вертикальные направляющие (П-образный профиль) крепят к кронштейнам стальными оцинкованными заклепками 3,2×8мм или саморезами 4,8×16мм, не менее двух заклепок (саморезов) с каждой стороны (рис.23). Выступающие полки кронштейна после выравнивания плоскости отогнуть в стороны (рис.23). Сопряжение вертикальных
направляющих профилей производить с зазором 5-10мм, для компенсации температурных деформаций (рис. 24) Максимальное вылет направляющей от кронштейна 150 мм.

Горизонтальная выравнивающая система монтажа. Для вертикального монтажа облицовочных материалов (фасадная панель, сайдинг) вертикальные направляющие (П-образный профиль) крепят к кронштейнам стальными оцинкованными заклепками 3,2×8мм или саморезами 4,8×16мм, не менее двух заклепок (саморезов) с каждой
стороны.

К вертикальными направляющими крепят горизонтальные направляющие из П-образного профиля (рис. 25).  Крепление между собой вертикальных и горизонтальных направляющих осуществляется «внахлест», с подрезкой боковых полок у горизонтальных направляющих, с помощью оцинкованных заклепок 3,2×8мм или саморезами с пресс-шайбой 4,8×22мм.

Сопряжение вертикальных направляющих профилей производить с зазором 5-10мм, для компенсации температурных деформаций (рис. 24).

4.1. Контроль плоскости облицовки

Во время монтажа выравнивающей системы проверить плоскость облицовки с помощью уровня, стандартной рейки-правила, шнурки.

Допустимые отклонения положения направляющих профилей:- по вертикали (горизонтали) в плоскости стены – 5мм;- по вертикали (горизонтали) перпендикулярно плоскости стены – 3мм;- от заданного расстояния между соседними профилями – 10мм;- соосности (совпадение центральной оси) смежных по высотепрофилей – 4мм;

— уступ смежных по высоте профилей – 3мм.

5. Утепление

Стены построенного дома, не обеспечивающие достаточный уровень теплозащиты, нуждаются в утеплении.

Монтаж плит утеплителя производят после крепления на несущую стену кронштейнов. Толщина плит утеплителя определяется теплотехническим расчетом. Плотность утеплителя должна быть не менее 80 кг/м.куб. При значительной толщине утеплителя (от 150 мм), производят деление на два слоя. Это делается для возможности перевязки стыков слоев утеплителя. Для внутреннего слоя возможно использование утеплителя с меньшей плотностью от 40 кг/м.куб.

Крепление утеплителя к основанию производят тарельчатыми дюбелями с распорными элементами из углеродистой стали с антикоррозионным покрытием, коррозионностойкой стали. Гильзы — из полиамида, полиэтилена, модифицированного полипропилена. Длина дюбелей зависит от толщины утеплителя.

Для первого и второго слоя утеплителя применять дюбели различной длины, обеспечивается плотное примыкание утеплителя. Расход — не менее 5 шт. на 1 кв. м поверхности фасада при однослойном расположении плит утеплителя, в крайних и угловых зонах 8 шт. на 1 кв. м.

 Плиты утеплителя нижнего опорного ряда первого слоя закрепляют к стене тремя дюбелями, плиты последующих рядов крепят к стене двумя дюбелями, а каждая плита второго слоя крепится пятью дюбелями.

Для защиты утеплителя от выветривания и увлажнения устанавливают ветрогидрозащитную пленку. Плиты наружного слоя и однослойного утепления крепят вместе с ветрогидрозащитным материалом пятью тарельчатыми дюбелями.

Для выветривания водяных паров и конденсата необходимо обеспечить вентиляционный зазор, между наружной поверхностью слоя утеплителя (ветрогидрозащитой) и внутренней поверхностью плит облицовки. Зазор должен быть 40-60мм. Максимальный размер вентиляционного зазора 100мм.

6. Горизонтальный монтаж

Перед монтажом металлического сайдинга или фасадных панелей своими руками необходимо проверить плоскость выравнивающей системы с помощью стандартной рейки-правила и установить:

• начальную планку (при монтаже металлического сайдинга);
• угловые элементы — наружный или внутренний углы (рис. 29);
• Элементы обрамления оконных и дверных проемов — откосные планки, наличники (Рис. 30-32).
• в местах планируемых стыков устанавливаются нащельники (Рис. 29).

6.1. Установка начальной планки

Начальная планка, обеспечивающая закрепление первой панели металлического сайдинга, устанавливается по нижнему краю облицовки. Устанавливать начальную планку нужно строго горизонтально при помощи уровня любого типа или геодезических приборов (рис 28).Расстояние от отмостки или цоколя до начальной планки не менее 40мм.

6.2. Установка углов и нащельников

По отвесу или уровню установить наружные и внутренние углы, закрепить их к горизонтальным профилям выравнивающей системы, затем произвести монтаж металлического сайдинга или фасадных панелей (рис. 29).

В местах планируемых стыков устанавливается дополнительная вертикальная направляющая или монтируются горизонтальные направляющие между соседними вертикальными профилями. Нащельник устанавливается по уровню и крепится к направляющим с шагом 600мм (рис.29).

6.3.1. Монтаж металлического сайдинга

При горизонтальном исполнении, монтаж сайдинга ведется снизу вверх. Зацепите первую полосу сайдинга основанием за начальную планку, закрепите саморезами верхний край, начиная от ее центра. Прежде чем крепить сайдинг, убедитесь, что он плотно захвачен в зацеп по всей длине. Все последующие облицовки зацепляются за уже смонтированные и закрепляются аналогично.

 Обязательно проверяйте горизонтальность монтируемых облицовок. Во избежание деформаций при температурном расширении необходимо оставлять зазор в 6-9 мм между торцом панели облицовки и вертикальными комплектующими.

6.3.2. Монтаж фасадной панели

При горизонтальном исполнении, монтаж фасадной панели ведется с вверху в низ. Первую фасадную панель зафиксировать в U-образную часть саморезом. После выравнивания по горизонтали произвести крепление саморезами нижнего края (крепежная S-образная часть). Произвести крепление верха панели к каждому обрешеточному профилю.

Вторая панель вставляется в первую, при этом необходимо контролировать, что вторая панель по всей длине плотно была вставлена в паз первой. После чего произвести крепление второй панели. Избегайте не равномерного поджатия панели, это может привести к нарушению плоскостности фасада.Все последующие облицовки вставляются в уже смонтированные и закрепляются аналогично. Обязательно проверяйте горизонтальность и плоскостность монтируемых облицовок.

Во избежание деформаций при температурном расширении необходимо оставлять зазор в 6-9 мм между торцом панели облицовки и вертикальными комплектующими.

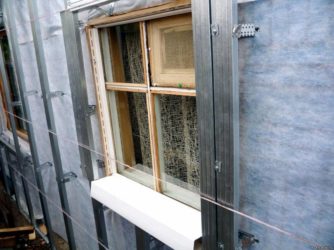

6.4. Обрамление дверей и окон

Обрамлением оконных и дверных проемов могут служить: откосная планка, аквилон, наличник. На подоконник обычно укладывается водоотлив оконный.
При монтаже дверной и оконной окантовок необходимо сначала установить верхние детали, затем боковые.

6.5. Подгонка сайдинга вокруг окон

Сначала примерьте панель сайдинга, чтобы края выступали с обеих сторон оконного проема. Затем отметьте на ней ширину окна, добавив 6-10 мм. Полученные отметки покажут места вертикальных отрезов. Сделайте образец горизонтального отреза. Для этого укрепите небольшой кусок металлического сайдинга возле окна и сделайте на нем отметки на 6 мм ниже подоконника с обеих сторон проема окна, поскольку нет уверенности, что уровень окна идеален. Перенесите отметки с образцов на панель металлического сайдинга. После этого выполните необходимый рез.

Аналогично выполняется подгонка сайдинга к дверной коробке.
Для панели фасадной обрамление окна производится аналогично, изменяется только направление монтажа.

6.6.Завершение монтажа

Последний штрих отделки дома сайдингом — обрамление верхнего края облицовки. Выполнить его можно, в зависимости от ситуации, внутрен­ним уголком (85*85; 50*50), верхним отливом или другими комплектующими. Все эти элементы крепятся видимыми самонарезающими винтами или заклепками, при этом пред­почтительно применение крепежа, окрашенного под цвет замыкающего элемента. Шаг винтов 400…500 мм.

При отделке фасадной панелью — примыкание к цоколю производится отливом верхним. Отлив верхний заводится под фасадную панель или вставляется в замок панели после чего производится крепление к каждому обрешеточному профилю. В случае если окончание отделки приходится на нецелую панель, рез панели закрывается доборным элементом.

7. Вертикальное расположение панелей

В зависимости от ситуации стартовым элементом при вертикальном расположении металлических облицовок могут служить: начальная планка, крепежная планка, расположенные вертикально, угловые, а также откосные планки.

Стартовый элемент устанавливается по уровню и закрепляется на каркас из П-образного профиля. Каркас выравнивающей системы выполнить, как показано на рис. 30 и 31.

Завершающими элементами по горизонтали могут служить: наличник, угол откосный, водоотлив верхний. Во избежание деформаций при температурном расширении необходимо оставлять зазор в 6-9 мм между торцом панели облицовки и горизонтальными комплектующими. Обрамление дверных и оконных проемов выполняется аналогично, описанному в разделе «горизонтального монтажа».

8. Необходимые инструменты и крепёж для монтажа металлического сайдинга или фасадных панелей

Для крепежа облицовки в зависимости от вида выравнивающей системы используются самонарезающие винты диаметром 4,2 мм и длиной от 16 мм для металла; шурупы по дереву диаметром 3,5 мм и длиной 40—50 мм — для деревянной подсистемы.

Крепление выравнивающих кронштейнов обычно осуществляется дюбель или анкерами, в зависимости от конкретных условий объекта. Крепление направляющих к кронштейнам производится заклепками или саморезающими винтами 4,8*16 мм.

Необходимый инструмент:

• Шуруповерт
• Перфоратор
• Высечные ножницы
• Ножницы
• Киянки (деревянные, каучуковые)
• Правило
• Уровень

При соблюдении предложенных рекомендаций, укладка металлического сайдинга или фасадных панелей не вызовет никаких сложностей. Если у вас остались вопросы, звоните по телефону 8-800-555-48-06.

• Инструкция по монтажу фасадных кассет

• Инструкция по монтажу стенового профнастила.

• Инструкция по монтажу термопрофиля

Source: www.insi.ru

Источник: https://stroyka.ahuman.ru/kak-pravilno-vystavit-napravljajushhie-pod-sajding/

Обрешетка под сайдинг из металлопрофиля

Строительная индустрия развивается по пути упрощения и ускорения производства работ, а также улучшения качества строительных материалов. На смену тяжелым и громоздким строениям приходя легко возводимые конструкции, созданные из унифицированных элементов.

Такая тенденция прослеживается и в области строительства, связанной с фасадами. Легкий и надёжный каркас с прочно облицовкой – вот облик современного фасада жилых, общественных и производственных зданий.

Навесные фасады подразделяются на два вида:

1. Обычные. Между облицовочным материалом и стеной (или утеплителем) нет воздушной прослойки.  Такой способ применяется редко из-за неудовлетворительных эксплуатационных характеристик.
2. Вентилируемые. Между облицовочным материалом и стеной (или утеплителем) предусмотрен вентиляционный зазор шириной 40-100 мм, по которому циркулирует воздух.

Для облицовки применяются разные материалы: металлически, деревянный или пластиковый сайдинг, профилированные листы, композитные кассеты, керамический гранит, натуральны камень.

Разным целям соответствуют свои материалы, но для простой и надежной отделки фасада предпочтение отдается креплению металлического сайдинга на металлический профиль.

Отличительные особенности каркаса из металла

Перед производителем работ всегда возникает вопрос, какой каркас использовать для отделки сайдингом металлически или деревянный.

Деревянный каркас состоит из бруса квадратного или прямоугольного сечения и П-образных подвесов из оцинкованной стали. Есть способ крепления каркаса по голой стене, но для этого требуется идеально ровная поверхность.

Постепенно строители отходят от деревянного каркаса из-за недолговечности несущих брусьев и относительно небольшой прочности конструкции.

На первый план выходит металлическая обрешетка под сайдинг из профиля. В ее состав входит несущий профиль и подвесы.  Вся конструкция изготавливается из оцинкованной стали. У металлической обрешетки есть ряд положительных свойств, которые отличают её от деревянной обрешетки:

• Профиль не ржавеет. Даже при постоянном подманивании сохраняет свои прочностные характеристики;
• Оцинкованный металл выдерживает сезонные перепады температуры, оставаясь прочным основание для облицовки из сайдинг;
• С помощью профиля для сайдинга создаётся прочная подвесная фасадная система. На неё можно навешивать как относительно легкий сайдинг, так и тяжёлые облицовочные материала типа искусственного или натурального камня;
• Все составные элементы каркаса унифицированы, узлы крепления хорошо изучены. Составлены подробные рекомендации по монтажу;
• Каркас быстро монтируется без использования специализированной техники. Работы по устройству фасада можно выполнить своими руками;
• Доступная цена, широкий ассортимент;
• Каркасу не требуется дополнительная обработка. Все элементы продаются в готовом для эксплуатации виде.

У металлопрофиля под сайдинг есть один недостаток. У него меняются размеры в зависимости от температуры воздуха. Для предотвращения деформирования профиль стыкуются с зазором 5-10 мм и прикручиваются к П-образным подвесам не полностью, а на 90% усилия.

Составные части каркаса

Между вентилируемым фасадом из сайдинга и обычной облицовкой по голой стене есть небольшая разница с точки зрения состава каркаса.

Каркас по голой стене

Подсистема для сайдинга состоит из каркасного профиля, П-образных подвесов, метизов.

Каркасный профиль – это основа жесткости конструкции. Он изготавливается из прочно оцинкованной стали.

UD-профиль применяется для окантовки дверных и оконных проемов.

CD-профиль используется для устройства вертикальных или горизонтальных стоек. Для облицовки металлическим сайдингом профиль всегда монтируется вертикально с шагом 500-600 мм. Он различается по ширине, глубине полок, а также толщине металла.

Минимальная толщина металла для крепления сайдинга 0:45 мм. Профиль производится длиной 2500-3000 мм. Если высота фасада превышает размеры профиля, то монтируется несколько элементов в ряд.

Между собой они соединяются с помощью CD-соединителя. Между профилем оставляется терморазрыв 5-10 мм.

ES-скоба упрощенный вариант крепежного кронштейна. Это перфорированный П-образный подвес. С его помощью можно регулировать расстояние от стены до CD-профиля. Таким образом, нивелируются возможные нервности и перепады высот на фасаде.

Метизы. Для крепления подвесов к стене используются саморезы, дюбель-саморезы или дюбель-шурупы. Всё зависит от материала основания стены.

Для соединения металлических частей фасадной подсистемы используются саморезы по металлу 3,5х9,5мм

Каркас под вентилируемый фасад

Есть несколько видов подсистем, которые используются для устройства вентилируемого фасада из сайдинга:

Подвесная система L-образная

Состоит из металлического оцинкованного профиля и кронштейнов. Г-образный профиль закрепляется на Г-образных кронштейнах при помощи болтового соединения.

Особенность конструкции, это выдвижные кронштейны.  С их помощью можно крепить профиль на расстоянии до 380 мм от стены. Это позволяет выравнивать самые «заваленные» фасады.

К стене кронштейны крепятся анкерными дюбелями с головками под ключ или крестовую отвёртку. Между стеной и крепёжным элементом устанавливается паронитовая прокладка. Она защищает место соединения от коррозии. Для устройства более прочного вентилируемого фасада из металлосайдинга применяются усиленные кронштейны для Г-образного профиля. У них толщина стенки 1,2 мм.

L-образная подвесная система отличается высоко стоимостью за квадратный метр.

Подвесная система U-образная

Состоит из П-образного профиля и Г-образных кронштейнов с двумя рёбрами жёсткости.

Профиль зажимается между двумя Г-образными кронштейнами, которые соединены в пару на специальной планке.

Для крепления металлических элементов между собой используются саморезы 3,5х9,5мм. Планка закрепляется на стене с помощью анкерных дюбелей.

Между стеной и соединительной планкой с Г-образными кронштейнами устанавливается паронитовая прокладка.

U-образная подвесная система для вентилируемого фасада намного сложнее в монтаже, чем L-образная.

Монтаж обрешётки под сайдинг

Основной этап. От качества его выполнения зависят долговечность и внешний вид фасада. Состоит их нескольких подэтапов:

Визуальный осмотр и подготовка. Перед началом работ поверхность фасада внимательно осматривается на предмет посторонних выступающих предметов и нарушения целостности несущей конструкции стены. Всё лишне с фасада снимается. Трещины расшиваются и заделываются цементным раствором или фасадной штукатуркой для базового слоя.

Пораженная грибком поверхность зачищается и обрабатывается антисептиком. Протягивается вся необходимая проводка для освещения фасада.

Разметка. Для отбивки вертикальных и горизонтальных осей применяются лазерный, водяной или обычный строительный уровень. Суть метода от этого не меняется. Внизу стены рисуется горизонтальная линия. По ней отмечаются места крепления кронштейнов с шагом 600 мм.

Затем отбивается крайняя линия по вертикали. По ней отмечаются места установки кронштейнов с шагом 600 –1000 мм.

По получившейся координатной сетке с помощью строительного уровня отмечаются места установки остальных кронштейнов.

Монтаж кронштейнов. Каждый крепежный элемент закрепляется на два анкерных дюбеля или саморезы. Сначала осуществляется примерка кронштейна, и отмечаются места установку дюбелей.

Затем высверливаются отверстия диаметром немного меньше, чем у дюбеля. После этого к стене прикладывается паронитовая прокладка, на неё ставится кронштейн, закручиваются дюбеля.

Монтаж каркасных профилей. В первую очередь монтируется нижний горизонтальный элемент, на котором будет закреплена стартовая планка. Профиль и кронштейны соединяются между собой на саморезы или болты. Всё зависит от типа фасадной подвесной системы.

После установки стартового профиля монтируются вертикальные стойки. Горизонтальные связи не всегда присутствуют в системе подвесных фасадов под сайдинг.

Металлический оцинкованный каркас – это лучший выбор для устройства вентилируемого или обычного фасада из сайдинга. Конструкция прочная и долговечная. Скорее разрушится сайдинг, чем металлическая подсистема.

Источник: https://BazaFasada.ru/fasad-chastnogo-doma/obreshetka-pod-sajding-iz-metalloprofilya.html

Обрешетка под сайдинг: виды и особенности материалов, этапы монтажа

Необходимость монтирования обрешетки под цокольный сайдинг, как и под любой вид отделки, обусловлен рядом факторов. Наиболее важные из них – это создание ровной лицевой поверхности, обеспечение циркуляции воздуха и возможность прокладки теплоизоляционного слоя.

Укладка теплоизоляции под обрешетку сайдинга

Виды и особенности обрешетки

Обрешетка под сайдинг бывает деревянной или металлической. Как та, так и другая может быть использована на любых типах строений и для любых видов сайдинга. Выбор зависит от предпочтений застройщика и от его финансовых возможностей (металлическая, как правило, стоит дороже). С другой стороны, если покупать сухой строганный брус, который к тому же нужно обработать антисептиком, разница в цене может оказаться в пользу оцинкованного профиля.

Деревянная обрешетка

Деревянная обрешетка под сайдинг стоит на порядок дешевле по сравнению с металлическими сооружениями. Монтажные работы легче и не требуют использования специального крепежа, обычно достаточно саморезов или дюбелей. К тому же дерево более доступный материал. На строительных площадках часто остаются отходы, пригодные к использованию. Однако, есть ряд особенностей, которые следует учитывать при сооружении деревянного каркаса под сайдинг.

Для деревянного каркаса применяются обычные деревянные брусья

Нежелательно использовать древесину с высокой влажностью (30% и более). Иначе дерево начнет высыхать под сайдингом и, если использовались бруски крупного сечения (70х50 и более), конструкция может деформироваться. Заметное деформирование древесины в собранной конструкции – явление редкое и возможно только в случае нарушения технологии сборки или использования неподходящего крепежа.

Влагомер для древа есть не у каждого, поэтому влажность бруса часто приходится определять, опираясь на собственный опыт. Но в большинстве случаев для монтажа уличных конструкций достаточно, чтобы материал не был свежеспиленным. Это можно приблизительно выяснить, прибегнув к визуальному осмотру. Брус не должен быть мокрым наощупь и слишком тяжелым.

Синева на брусках считается начальной стадией гниения, что не совсем соответствует действительности. Материал с подобными дефектами может прослужить столько же, сколько и обычная сосна или ель без синих пятен. Гнилостные образования на хвойных породах имеют бурую и красноватую окраску, но даже такие заготовки в определенных условиях могут прослужить длительное время. Однако использовать их не стоит, так же как и доски с жучком или гнилостными поражениями.

Подобная картина если и не говорит напрямую про плохое качество, то как минимум заставляет задуматься про условия хранения древесины

Нежелательно делать обрешетку из бруса в местах, контактирующих с грунтом или близких к нему, например, цокольные сооружения. Древесина склонна впитывать влагу и плохо переносит частые циклы намокания/высыхания, то есть, она в таких условия быстро разрушается.

Обобщая вышеизложенное, можно с уверенностью рекомендовать деревянную обрешетку для любых типов конструкций, кроме цокольных. Правильно смонтированное сооружение, простоит не один десяток лет, если уделить внимание выбору материала и как следует его обработать.

Металлическая обрешетка

Обрешетка под сайдинг из металлопрофиля подразумевает использование оцинкованного профиля. Не стоит применять профиль, предназначенный для монтажа гипсокартона – он несколько отличается от материала способного продолжительно функционировать в условиях улицы. Тем не менее, из него часто делают обрешетку под виниловый сайдинг, вероятно, из соображений экономии.

Главное требование к металлическому каркасу – наличие защитного покрытия. В подавляющем большинстве случаев – это оцинкованное покрытие. Слой цинка, как нетрудно догадаться, защищает от коррозии.

Оцинкованный металлический профиль – используется в том числе и для монтажа каркаса под сайдинг

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу отделки и утепления домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Металлический профиль под сайдинг используют для любых типов строений. Исключением может быть случай сооружения полностью железной конструкции в регионах с холодным климатом. Металл обладает высокой теплопроводностью, что способствует его промерзанию при низких температурах. Если обшит деревянный или кирпичный дом, никаких негативных последствий не будет, чего нельзя сказать о конструкциях, выполненных из швеллера или уголка.

Наиболее популярный для монтажа профиль имеет сечение 60х25 мм. Использование материала с большим сечением нецелесообразно в финансовом плане, поскольку профиль, упомянутый выше, обладает достаточной жесткостью. Образцы с меньшим поперечным сечением менее удобны при сборке и не могут обеспечить стойкость конструкции к внешним механическим воздействиям.

Длина профиля составляет 3 или 4 метра. Для продольного сращения разработаны специальные соединители.

Способ использования соединительных элементов для металлических профилей

Толщина металла на оцинкованной обрешетке под сайдинг составляет 0,3-0,5 мм. Специалист может отличить профиль для сайдинга от такого же для гипсокартона без измерительных приборов. Он жестче и несколько тяжелее.

Монтаж деревянной обрешетки под сайдинг

Перед началом монтажных работ нужно провести расчет материала, который потребуется для сооружения каркаса. Количество рейки и ее сечение зависят от следующих факторов:

• Типа сайдинга и направления панелей в конструкции;

• Наличие теплоизоляционного слоя (подразумевает монтаж дополнительного каркаса для его укладки);

• Расстояние между сайдингом и обрешеткой утеплителя (или стеной);

• Высота стен строения;

• Количество оконных и дверных проемов;

• Наличие фронтона, его площадь и форма;

Установка вертикального бруса обрешетки под сайдинг

Рассмотрим самую простую ситуацию с облицовкой стен виниловым сайдингом. Данный вид покрытия в подавляющем большинстве случаев монтируется горизонтально. Следовательно, рейка, к которой он будет прикручиваться, должна располагаться перпендикулярно полосам сайдинга, то есть вертикально.

Смонтированная обрешетка для монтажа винилового сайдинга

Если утепление не планируется, брус крепится непосредственно к стене при помощи саморезов, дюбелей, или, оцинкованных кронштейнов (для очень кривых стен).

Это может быть интересно! В статье по следующей ссылке читайте про обшивку дома блок хаусом.

ES-скоба для обрешетки

Расстояние между рейкой не должно превышать 60 см. Рекомендованное сечение – 50х25 мм.

Большинство пиломатериалов делают из бревен длиной 6 или 4,5 метра. При этом шестиметровые изделия сечением менее 50х100 мм найти очень сложно. Поэтому самый распространенный размер монтажного бруса для обрешетки – это 4,5 или 2,25 метра.

В случае утепления здания понадобится брус, толщина которого будет соответствовать утеплителю. Например, если это пятидесятимиллиметровый пенополистирол, под него придется использовать брус сечением 50х50 мм.

Брус используется той же толщины, что и утеплитель

В случае монтирования наружной обрешетки для каркасного дома под сайдинг, возможна следующая последовательность действий:

• На стену горизонтально (параллельно земле) крепится брус 50х50 мм. Расстояние между ним зависит от используемого утеплителя. Если это минеральная вата шириной 60 см, то расстояние между брусом будет на 1-2 см меньше (для плотной укладки ваты).

• Следующий этап – укладка утеплителя, для дополнительной фиксации которого может использоваться специальный крепеж.

• Затем, полученная поверхность закрывается гидроизоляцией (гидробарьер или паробарьер);

• Далее, вертикально крепится рейка (например, 25х50), к которой будет монтироваться сайдинг.

Деревянная обрешетка это не обязательно удел «самоделок»: часто этот материал используют и профессионалы – пример на видео:

Выбор направления бруса (горизонтальный вертикальный), к которому будет крепиться сайдинг, зависит непосредственно от габаритов листов облицовочного материала и определяется специалистом по месту.

Монтаж металлической обрешетки под сайдинг

Процесс сооружения конструкции из оцинкованного профиля мало чем отличается от монтажа деревянной обрешетки. Основные различия заключаются в способе крепления и монтировании каркаса для укладки утеплителя.

Пример использования металлического профиля

Направление профиля относительно стен также зависит от типа сайдинга и его выбор лучше доверить специалисту. Если утепление не требуется, профиль крепят непосредственно к несущей конструкции. В качестве примера, рассмотрим последовательность сборки обрешетки под виниловый сайдинг с теплоизоляционным слоем:

• На подготовленную стену монтируется крепеж для профиля. Чаще всего это оцинкованная ЕС-скоба, которую также используют для сборки конструкций под гипсокартон.

• Поверх крепежа укладывают теплоизоляционный материал. Укладка выполняется таким образом, чтобы часть крепежа была снаружи утеплителя. То есть, фактически кронштейны пробивают слой минеральной ваты или пенополистирола.

Утеплитель буквально продевается сквозь кронштейн

• Таким же образом укладывают гидроизоляционную пленку. Фиксация осуществляется после укладки пленки при помощи дюбелей для пенопласта (грибки).

• Затем к торчащим кронштейнам (ЕС-скоба) крепят оцинкованный профиль, а к нему – сайдинг.

Расстояние между профилем не должно превышать 60 см. Шаг между крепежом на каждом профиле составляет 40 – 50 см.

Наглядно про металлическую обрешетку для сайдинга смотрите на видео:

Обрешетка под цокольный сайдинг

Если данный вид обшивки планируется использовать согласно его названию, то есть для облицовки цоколя или подсвайного пространства, лучше будет если обрешетка для сайдинга будет располагаться горизонтально. Имеются в виду ситуации, когда расстояние между верхом и низом цоколя находится в пределах 20-50 см. В случае обшивки значительных по площади поверхностей, таких как стены или фронтоны лучше использовать вертикальное расположение рейки вариант.

Для цокольного сайдинга более предпочтительно применять металлический профиль, во всяком случае, если речь идет о нижней части конструкции. Тем не менее, случаи использования древесины также имеют место, по причине всем известных положительных качеств этого материала.

Способ и порядок монтажа сайдинга зависят от наличия утеплителя

Способы обустройства конструкции зависят от конкретной ситуации и определяются по месту, желательно специалистом, который будет непосредственно заниматься монтажом.

Обрешетка под профнастил

В ситуации с профнастилом, выбор материала для обрешетки больше зависит от назначения будущей конструкции. Например, если планируется сооружение забора, и тем более калитки, лучше обратить внимание на металлическую квадратную трубу. Если же это каркас кровли, деревянный брус будет более предпочтителен.

Шаг обрешетки под профлист зависит от требований к будущему сооружению и толщины металла. Стандартным считается расстояние в 20-30 см (для кровли), при этом шаг крепежа на каждом профиле зависит от его сечения и обычно составляет 40-50 см. Расстояния в 30-40 см между каждой рейкой обрешетки будет достаточно даже для относительно тонкого профнастила (0,35 мм).

В случае использования материала в качестве покрытия для стен или обустройства забора нужно использовать более толстые марки профнастила (0,5 мм). Расстояние между брусом или профилем, как и шаг для крепежа, в таком случае будут составлять 50-60 см.

Чаще всего профнастил все-таки монтируется на крышу. Как делается в таком случае обрешетка – пример на видео:

Это может быть интересно! В статье по следующей ссылке читайте про то, чем обшить стены в деревянном доме внутри.

Заключение

Обрешетка – необходимый элемент, который должен присутствовать вне зависимости от материала, используемого для обшивки строения. Монтаж сайдинга без обрешетки так же возможен, но в этом случае одна из задач — визуально выровнять стены становится сложнее, а на стены из твердых материалов сайдинг и вовсе сложно крепить. Поэтому каркас необходим. А правильно рассчитанная и качественно собранная конструкция обеспечит сохранность стен строения весь срок эксплуатации.

Прочитать позже

Отправим материал на почту

Автор статьи

Технический эксперт строительной корпорации, блогер и влогер

Юрий Поляков

Источник: https://m-strana.ru/articles/obreshetka-pod-sayding-vidy-i-osobennosti-materialov/
