Как установить окно факро своими руками?

В этой статье:

Монтаж мансардных окон Fakro

Использование чердака как жилой площади дает возможность расширить жилое помещение, без больших затрат на постройку нового этажа, сэкономив, таким образом, время и деньги.

Мансардные окна компании Fakro изготовляются из сосны, пропитанной антисептиком и усиленного сталью профиля ПВХ. Пластиковые мансардные окна Fakro имеют одинаковые черты с деревянными моделями. Они также прочны и устойчивы к сложным погодным условиям. Все модели оснащены морозостойкими закаленными стеклопакетами.

К тому же окна для крыш до 40% увеличивают количество света и тепла, по сравнению с вертикальными окнами. Установка таких окон проста и не требует чрезмерных затрат сил. Тем не менее, монтаж мансардных окон Fakro доверьте специалистам, прошедших обучение у изготовителя и имеющих сертификат.

Данное руководство по монтажу окон для крыш поможет вам найти общий язык со специалистом и понять, что происходит на строительной площадке.

Вернуться

Монтаж оконной рамы

1. Перед установкой рамы приготовьте оконный проём. Если кровельное покрытие уложено, часть его необходимо демонтировать, освободив место под окно, чтобы легче было его регулировать и вмонтировать теплоизоляцию.

Дистанция между низом окна и кровельным материалом зависит от покрытия крыши. 4 см необходимо придерживаться для прямой кровли, 8 см – для профилированной кровли высотою 45 мм и 12 см – для крыши, покрытой керамической черепицей.

Мансардные окна Fakro изготовляются в стандартных размерах. Размеры их подобраны с учетом часто используемой дистанцией шага между стропилами.

2. Если гидробарьер или паробарьер не были подведены к раме, установите их. В помеченных местах расположения будущего окна прорежьте отверстие необходимого размера, приплюсовав 10 см по всему периметру. Этот запас после монтажа мансардного окна закрепите степлером к оконной раме. Вверху гидробарьер по косой надрезается, чтобы вмонтировать дренажный желоб.

Схема монтажа мансардных окон Fakro очень похожа на схему монтажа мансардных окон Velux. Рекомендуем также ознакомиться с общими принципами установки мансардных окон, инструкцию как установить такое окно вы найдете по ссылке. Весьма интересным вам может показаться материал по тому, как самостоятельно утеплить мансарду.

3. В месте выреза гидробарьера обрежьте обрешетку.

4. Мансардные окна монтируются по одинаковому принципу на стропила и обрешетку. На стропилах поставьте нижний опорный брус, на который будет опираться рама. Выровняйте по уровню его правильное горизонтальное положение. Верхний брус вмонтируйте по размеру высоты окна, прибавив три сантиметра.

5. Из упаковки извлеките окно вместе с установочным комплектом.

6. Правильная установка мансардных окон Fakro совершается с вынутой створкой. Мансардное окно уприте в пол, при открытой створке нажмите отверткой на штифты, выньте ее, потянув к себе и вверх.

7. К боковым сторонам оконной рамы прикрепите монтажные уголки на нужной глубине паза так, чтобы они не попадали на обрешетку. Глубина паза обозначается буквами N, V, J. Она соответствует последней букве маркировки, указанной на коробке изоляционного оклада.

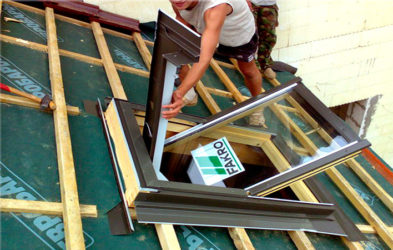

8. Вмонтируйте оконную раму. Нижний ее край выставьте по уровню и крепко прикрепите монтажные уголки к обрешетке. Верх рамы должен оставаться подвижным, для повторной регулировки.

Наружная установка мансардных окон Fakro завершается монтированием створки в раму мансардного окна.

Введите створку в вертикальном положении ручкой вверх. Соедините движущиеся элементы петель створки с петлями оконной рамы. Совместив петли, закройте окно. После закрытия сразу же активизируется механизм защиты от выпадения.

Мансардные окна Fakro оборудованы так, что можно проверить расстояние щелей между створкой и низом рамы. Для этого наклоните створку. Если щели не одинаковые, воспользуйтесь пластиковым клином. Он подставляется под верхний монтажный угол и исправляет недостатки.

В закрытом положении окна проверьте зазоры по высоте. Разница между оконной рамой и створкой регулируется с помощью передвижения верхней части окна вправо или влево.

Важно! Чтобы щели между рамой окна и проёмом были более плотными используйте специальный кровельный герметик, поскольку монтажная пена под воздействием ультрафиолетовых лучей быстро разрушается.

Вернуться

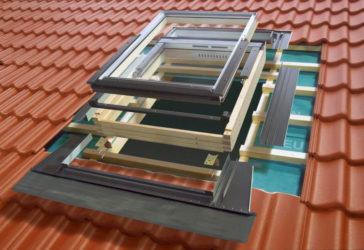

Установка тепло-, гидроизоляции и оклада мансардных окон Fakro

Мансардные окна Fakro поставляются вместе с изоляционными материалами, а инструкция, которая к ним прилагается, позволяет правильно их установить.

1. Перед монтажом гидроизоляционного фартука почистите место его укладки вокруг оконной рамы от мусора и выступающих элементов. Внутренние края фартука должны заходить на стенки оконной рамы и прикрепляются степлером. Второй край заведите внутрь мансарды и также скобами закрепите на обрешетке. Верхний край должен быть под желобом, задача которого собирать образовавшийся конденсат.

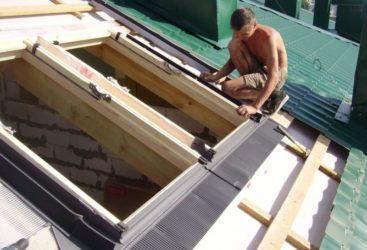

2. Установив оконную раму, необходимо утеплить окно по периметру окна. Для этого используется изоляционный оклад, который исключает пустоты в тепло- или гидроизоляционном утеплителе и надежно защищает от снега и ветра, отводит дождевую воду. Он подбирается в зависимости от толщины брусьев обрешетки и покрытия крыши.

3. Восстановите кровельное покрытие вокруг оконной рамы. С помощью резинного молоточка установите в нижней части оконной рамы нижний элемент изоляционного оклада и удалите с его внутренней стороны бумажную полосу.

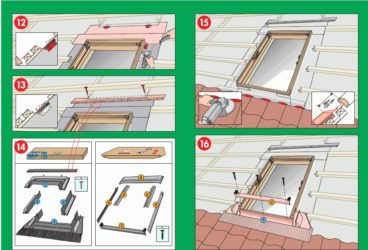

4. Вмонтируйте боковые элементы, а затем верхнюю часть оклада согласно приложенной инструкции.

Вернуться

Монтаж откосов

Откосы, идущие в комплекте с мансардными окнами Fakro, долговечны и практичны. Они сделаны из водостойких ламинированных ДСП и имеют глубину 30 и 40 см. Также в комплект прилагаются наличники и шаблон.

1. С помощью шаблона на 4 планках прорисуйте контуры оконных откосов и выпилите.

2. Соедините саморезами стороны короба.

3. Вставьте в проём окна, прикрутите саморезами и пометьте глубину откосов. Демонтировав короб, лишнее отрежьте.

Как известно, правильная установка любых окон во многом зависит от того, насколько грамотно запенены окна и установлены откосы. Основные правила, на которые следует обращать внимание при монтажа пластиковых окон, вы можете найти по ссылке. Схожих рекомендаций следует придерживаться при монтаже откосов и на мансардные окна.

4. На расстоянии 30 см прикрепите кронштейны по наружным бокам откосов.

5. Установите короб в проём, и закрепите саморезами.

6. Вставьте наличники.

Четко придерживаясь рекомендаций по монтажу окон, они прослужат вам долгие годы. На сегодняшний день 50% рынка занимает монтаж мансардных окон Fakro. Преимущество компании бесспорно. Главным преимуществом является бесплатная замена стеклопакетов и любой части, устанавливающихся на окна мансардные Fakro, о чем свидетельствуют отзывы клиентов данной компании.

Вернуться

Полезно? Сохраните себе на стену! Спасибо за лайк!

Источник: http://vse-postroim-sami.ru/materials/windows-doors/4894_montazh-mansardnyx-okon-fakro/

Основные модели мансардных окон Fakro и нюансы монтажа

Особенности окон Факро
Модельная линия: размеры и цены
Инструкция по установке

Устройство теплого чердака – отличное решение для расширения жилого пространства. Тем более что для этого не нужно возводить новый этаж. А это замечательная возможность сэкономить средства и время. Но какое жилое помещение без естественного освещения? Многие из современных зданий самых разных назначений – жилые дома или торговые и бизнес центры и другие, украшают окна на мансардах.Мансардные окна Fakro (www.fakro.ru) – одна из самых надежных систем, представленных на отечественном рынке. В период своего становления в середине 80-ых польская компания «Факро», которая занималась переработкой древесины, насчитывала всего несколько работников. Однако со временем она стала разрастаться, внедряя инновационные технологии. Продукция польского бренда сегодня – это образец надежности и высокого качества, соответствующий европейским нормам.Весь производственный процесс, включая выбор сырья, кстати, оно исключительно современное и экологичное, находится под постоянным контролем. Только за один производственный цикл изделия проходят более семидесяти тестов. В частности, их испытывают в камерах с различными условиями, имитирующими природные, дождевой, ветровой, с низкой температурой. Иначе говоря, мансардные окна Fakro тестируются в условиях разных климатических зон. Кредо компании – безопасность продукции. Здесь были разработаны профили с ударопрочным стеклом, которым не страшны ни агрессивные природные явления типа града, ни взлом.

Особенности окон Факро ↑

ассортимент стеклопакетов достаточно широкий, однако, все их отличают повышенные характеристики ударопрочности и звукоизоляции. Системы можно эффективно использовать в различных климатических поясах – уровень теплопроводности регулируют за счет увеличения камер;
надежность и долговечность мансардных окон этого бренда обеспечивают высококачественная фурнитура и используемая древесина. Обработанная антисептиками и специальным лаком древесина абсолютно устойчива к рассыханию, разрушению от негативных воздействий окружающей среды, включая УФ-излучение.
разнообразные модели, а также аксессуары для мансардных окон Fakro обычно отличаются от продукции других производителей, что позволяет получить уникальное решение для вашей мансарды;
клиенты компании FAKRO ограждены от многих забот и неприятностей: даже в экстремальной ситуации, когда разбился стеклопакет, им окажут помощь в сервисном центре. Гарантийное и постгарантийное обслуживание можно получить практически в любом крупном городе.

Модели со средне-поворотным способом открывания

Это один из самых востребованных вариантов продукции FAKRO. Оконные петли размещены на середине высоты изделия. Специальная конструкция окон позволяет устанавливать раму в различных позициях, включая поворот на 180° относительно оси. Створку фиксируют в 5 положениях, используя ручку, которая находится в нижней части.

На заметку

Все мансардные окна Факро безопасны и устойчивы к атмосферным воздействиям и взлому, поскольку стекла в них закаленные. Компания письменно гарантирует устойчивость стеклопакетов к механическим повреждениям от града и веток на весь период эксплуатации.

Стандартных размеров мансардных окон Факро – тринадцать. Они соответствуют самым распространенным конструкциям стропильных систем.

Мансардные окна	Размеры	Цены
FTS-V	55×78	9900 руб.
78×118	13350 руб.
114×140	18870 руб.
PTP U3	55×78	17000 руб.
78×118	24230 руб.
114×140	33750 руб.
PTP-V U3	55×78	18450 руб.
78×118	25840 руб.
114×118	36040 руб.
PTP/GO U3	55×78	25080 руб.
78×118	32470 руб.
114×140	44460 руб.

На заметку

В таблице в качестве примера приведены некоторые мансардные окна. Размеры и цены различных моделей, как видите, отличаются. Обратите внимание, что при тех же размерах, их стоимость в зависимости от технических характеристик может существенно отличаться.

По типу эти модели бывают «открывающимися» и «глухими».

Влагостойкие модели

Эти изделия используются в помещениях с повышенной влажностью, к примеру, в ванной, бассейне и т. д. Профили – деревянные, покрыты слоем полиуретана. В народе их часто называют «белое окно» из-за цвета. В принципе влагоустойчивой может быть практически любая модель, однако особой популярностью пользуются среднеповоротные модели FTP-W PLUS.

Пластиковые

Профили из пластика (PTP) имеют массу преимуществ: за ними просто ухаживать, их легко мыть, они влагоустойчивы и т.д. Многокамерный пластиковый профиль армирован изнутри, поэтому он не деформируется при эксплуатации. Для усиления использованы оцинкованные профили из стали.

Супер энергосберегающие

Termo – эксклюзивная разработка производителя. В системе использованы двухкамерные стеклопакеты. Размеры мансардных окон Fakro этого вида больше. В настоящее время FTT Termo считается наиболее теплым из имеющихся на отечественном рынке. Супер энергосберегающие оконные системы факро можно устанавливать даже на Крайнем Севере.

Умное

Это новая модель, в которой разработчики совместили преимущества стандартной среднеповоротной системы и комфортное управление. С помощью специального пульта можно управлять окном с любой точки помещения, более того, в непогоду оно закроется без постороннего вмешательства. К профилю часто подключают также различные аксессуары с электрическим управлением: жалюзи, шторки с внутренней стороны или рольставни снаружи.

В комплектацию модели Electro входят трехканальный центральный процессор, датчик дождя, БП и другое. Подключают его предельно просто как любой электроприбор – в розетку.

На заметку

Умное окно допускает также ручное управление, оно может с тем же успехом функционировать и при отсутствии электропитания.

Система имеет два положения проветривания. Она снабжено эксклюзивной универсальной вентиляцией, регулируемой автоматическим клапаном. Его устанавливают на крышах, имеющих уклон в 15–90⁰. Система укомплектована изоляционным окладом. Он должен соответствовать типу кровельного покрытия.

Комбинированная система

Эта конструкция, пожалуй, может «похвастаться» всеми преимуществами окон для мансард. PreSelect

имеют отличный обзор;
через них можно беспрепятственно выглядывать;
многофункциональны.

К списку можно добавить также долговечность систем, удобство эксплуатации, безопасность

Мало найдется других систем, в которых качество так удачно сочеталось бы с функциональностью. Мансардные окна Факро preSelect открываются в двух вариантах:

средне-поворотный с углом вращения створки до 180⁰;
подвесной вокруг верхней оси на угол 0–35⁰.

Режимы открывания довольно просто переключаются с помощью специального переключателя, который располагают в боковой части коробки, причем он абсолютно незаметен, если створка закрыта.

Эвакуационное

Стоит отметить и специальные модели, через которые можно беспрепятственного выходить на крышу в экстремальных ситуациях, в частности, при эвакуации из помещений при пожарах и других опасных ситуациях. Комбинирование систем открывания и более большие размеры существенно упрощают решение задач подобного рода. Открытие по верхним петлям в обычных условиях обеспечивает проход в пределах 0–40⁰, однако, в опасных ситуациях угол открывания можно увеличить до 68⁰, легко нажав на спусковые держатели.

Важно

FEL окно имеет заключение ВНИИПО России. Его можно включать в проект здания или устанавливать в построенное.

Инструкция по установке ↑

Посмотрите для начала монтаж мансардных окон Fakro видео.

Прежде чем приступить непосредственно к установке мансардного окна Fakro, необходимо подготовить оконный проем. Покрытие под проемом, если оно уже уложено, частично демонтируют. Это значительно облегчит укладку утеплителя и регулировку системы. Величина полученного зазора зависит от типа кровли:

прямая кровля – 40 мм;
профилированная – 80 мм;
керамочерепичная – 120 мм.

Монтаж выполняют как на стропила, так и на обрешетку. На стропилах монтируют опорный брус, он будет служить нижней опорой для рамы. Горизонтальность положения опоры выравнивают по уровню. Верхний брус должен иметь длину больше высоты модели на 3 см.

Системы Факро рекомендуется устанавливать, вынув предварительно створку. Сделать это достаточно просто:

откройте створку и уприте профиль в поверхность пола,
нажав на штифты, можно отверткой, потяните створку на себя и вверх;
вытяните ее.

по бокам рамы крепят уголки. Нужно правильно определиться с глубиной паза (обозначенных N, V и J) – уголки не должны попасть на обрешетку. Обозначение совпадает с концом маркировки, которая указывается на изоляционном окладе;
Нижнюю кромку рамы выставляют по уровню и крепко фиксируют уголками.
Выставив нижний край рамы по уровню, крепко фиксируют уголки, а вот верхний – нужно оставить подвижным, чтобы в дальнейшем ее можно было повторно отрегулировать.

Завершив монтаж рамы, створку возвращают на место:

ее вставляют в раму ручкой вверх. Петли оконной рамы совмещают с петельными элементами створки и закрывают окно, после чего следует сразу же активизировать механизм блокирования выпадания;
следует проверить образовавшиеся при этом зазоры, они должны быть одинаковыми. Обнаруженные недостатки исправляют при помощи пластикового клина: его подставляют под верхний уголок и регулируют расстояние щели;
щели по высоте проверяют в закрытом положении, разницу регулируют, передвигая верхнюю часть по горизонтали.

Внимание!

Щели уплотняют при помощи специального герметика для кровли. Монтажная пена для подобных случаев не подходит, поскольку она неустойчива к воздействию ультрафиолета.

все фото монтажа взяты с официального сайта Fakro

Прежде всего очищают место установи изоляции по периметру рамы. Внутренний край гидроизоляционного фартука заводят на ее стенки и крепят степлером. Верхний – должен заходить внутрь помещения. Его крепят к обрешетке, используя те же скобы. При этом его необходимо завести под желоб, в котором скапливается образовавшийся конденсат.
После установки рамы по периметру конструкции нужно создать тепловой контур, используя специальные комплекты для окладов XDK. Они содержат оклад XDP, он утепленный и влагостойкий, а также фартук XDS, служащий для пароизоляции.

Использование изоляционного оклада предотвращает образование пустот в изоляции, обеспечивает эффективную защиту от проникновения осадков, отвод дождевой и талой воды. При выборе оклада ориентируются на толщину обрешетин и покрытия кровли. Стандартные – используют в наиболее популярных кровлях:

EZ – в профилированных (профиль имеет высоту до 45 мм), к примеру из металлочерепицы;
ES – на плоских типа гибкой черепицы или кровельного железа;
EH – в профилированных (профиль имеет высоту до 45–90 мм).
Для более специфичных материалов: «чешуйчатых», фальцевых, медных и других используют специальные виды окладов.

Перед установкой оклада по периметру восстанавливают покрытие. Монтаж начинают с нижнего элемента, удалив сначала бумажную полосу. Далее, переходят к боковым элементам, после чего – к верхней его части.

Внимание!

При установке паро-гидроизоляционного комплекта производитель увеличивает гарантию своей продукции до десяти лет.

Окна с внутренней стороны помещения отделывают откосами, входящими в их комплектацию. Их конструкция и водоустойчивый ламинированный ДСП, из которого они изготовлены, обеспечивают системе длительный эксплуатационный срок и функциональность. На рынке представлены два типоразмера откосов XLW:

F, используемые в деревянных моделях,
P, соответственно, в пластиковых.

К комплекту помимо откосов прилагается шаблон и наличники.

Шаблон необходим для прорисовки контуров откосов на планках, которые затем выпиливают.
Собранный короб вставляют в проем и помечают глубину откосов. Короб затем демонтируют и отрезают лишнее.
По внешним боковым сторонам крепят с отступом на 30 см крепят кронштейны.
Короб вновь возвращают на место и фиксируют саморезами.
Вставляют наличники.

Получить надежную, качественную и долговечную конструкцию поможет инструкция по монтажу мансардного окна fakro. Любое отступление от ее положений чревато различными проблемами. Отметим лишь некоторые из них: промерзание стеклопакетов по периметру, задувание атмосферных осадков и воздуха.

Смотрите особенности установки на металлочерепицу в видео.

Источник: http://stylekrov.ru/mansardnye-okna-fakro.html

Установка мансардных окон Fakro

страница / Мансардные окна / Установка мансардных окон /

В современной архитектуре все чаще и чаще встречается вариант, когда площадь чердака используется для расширения жилплощади. Надо сказать, что этот вариант достаточно разумен и экономичен, так как он не предполагает выстраивание еще одного этажа.

Принимая решение поступить подобным образом, важно уделить внимание такому вопросу, как монтаж окон. Правильно установленное окно в крыше дает до 40% больше света, чем фасадное окно. Одним из наиболее популярных видов мансардных оконных конструкций является продукция фирмы Fakro. Эти окна производятся из дерева сосны.

Материал пропитывается антисептическим раствором и покрывается лаком. Модели из пластика также обладают повышенной прочностью и устойчивостью к переменам погоды. Установка любого мансардного окна Fakro достаточно проста и не нуждается в дополнительных вложениях.

Однако считаем нужным предупредить – не пытайтесь заниматься установкой окон Факро самостоятельно – доверьте это дело профессионалам.

Представленное ниже руководство позволит Вам понять, какие операции происходят на стройплощадке, а также проследить, все ли делается так, как надо.

Монтаж изоляционных покрытий и оклада в окнах Факро

Установка окон Факро обычно производится вместе с различными материалами для изоляции. Для успешного завершения монтажа необходимо пользоваться инструкцией.

Перед началом установки гидроизоляции нужно прочистить место укладки: удалите весь мусор и мешающие элементы. Важно, чтобы внутренние края гидроизоляционного покрытия свободно заходили за стенки оконной рамы – в том месте их скрепляют степлером. Второй край следует завести поверх гидроизоляции крыши и закрепить уже на обрешетке. Верхний край необходимо разместить под желобом, используемым для отвода подкровельного конденсата.
После того, как вы смогли установить раму окна, необходимо смонтировать гидроизоляционный оклад, выполняющий защитную функцию.
Подведите кровельное покрытие к нижней части окна.
Установите части оклада в последовательности: нижняя часть оклада (поверх кровельного покрытия), боковые части оклада, верхняя часть оклада.
Восстановите кровлю вокруг окна.

С помощью данной инструкции вы сможете проследить за качеством и надежностью установки ваших окон.

Источник: https://www.STRD.ru/mansardnye-okna/montazh/ustanovka-okon-fakro/

Обзор видов и правила монтажа мансардных окон Fakro в новую и существующую кровлю

Обустройство чердачного помещения является многоэтапной работой, в которой не последняя роль отводится освещенности. Гармоничная планировка оконных проемов в первую очередь зависит от формы скатов строения. Мансардные окна Fakro – подходящее решение для односкатных и вальмовых крыш, конструкционные особенности фирменной продукции позволяют произвести монтаж даже в условиях шиферной кровли. Форма оконных проемов определяется непосредственно на этапе строительства обрешетки.

Мансардные окна Факро в крыше

Разнообразие окон Fakro и характеристики основных моделей ↑

Основной сегмент продукции производителя сосредоточен вокруг одностворчатых окон, однако для достижения дополнительного комфорта и с целью практического улучшения мансарды, модельный ряд не ограничивается только таким оборудованием. Помимо вышеупомянутых образцов, в перечень также входят распашные окна Fakro и модели с системой автоматического управления.

Модели представлены следующими вариациями:

со среднеповоротным открыванием и приподнятой осью створки;
комбинированные (двустворчатые, автоматические);
распашные (дымоотводные, термоизоляционные).

Мансардные окна среднеповоротного типа ↑

Форм-фактор конструкций первого типа представлен металлической рамой и внутренней кассетой стеклопакета, крепящейся посредством фрикционных петель.

Такой метод сборки позволяет сохранять открытое окно под любым углом, а благодаря расположению крепежных элементов посередине, стеклопакет можно свободно поворачивать на 180 градусов.

Конструкция среднеповоротной модели FTP-V

Некоторые модели серии оснащены дополнительной функцией против взлома, а для улучшения вентиляции оконные модули имеют специальные клапаны. Приспособление существенно уменьшает конденсацию воздуха, а значит, исключает запотевание. Это служит своего рода профилактикой против сырости, что характерно для северной части России.

Приподнятая ось створки обеспечивает более широкую степень открывания, потому как центр крепления стеклопакета смещен немного в верхнем направлении. Монтаж таких окон целесообразно проводить на высоких двускатных крышах с наклоном скатов более 15 градусов (макс. до 90).

Комбинированные конструкции мансардных окон ↑

Окна Факро с комбинированным механизмом позволяют регулировать режим открывания. Как правило, конструкция такого плана сочетает в себе среднеповоротный (180 градусов) и подвесной (до 35 градусов) способы эксплуатации.

Автоматические системы управления створкой используются в качестве предупредительной меры против осадков. Роллетный механизм оснащен датчиком, реагирующим на дождь. Также открывание может производится в полуавтоматическом режиме при помощи ДУ пульта.

Механизм автоматической системы регуляции створки

Створка выполнена из водонепроницаемого материала, а для увеличения гидрофобных свойств ее поверхность обработана слоем полиуретана. Со всеми вариантами мансардных окон Fakro можно ознакомиться на официальном сайте производителя.

Форма двустворчатых моделей представляет собой комбинированный механизм из двух элементов. Верхняя часть – фрикционное окно со смещенной осью створки, а нижняя – статичный ламинированный стеклопакет вида «триплекс».

Размеры мансардных окон Fakro соответствуют стандартам. Широкий размерный ряд позволяет подобрать модель практически для любого проема.

Размеры и форма окон Fakro

Особенности распашных оконных блоков ↑

Отличие распашных окон от предыдущих в том, что шарниры крепления располагаются сбоку оконной рамы. По этой причине угол открытия такого окна составляет 90 градусов.

Распашной оконный модуль

Слой термоизолирующего материала по периметру конструкции служит дополнительной мерой для пресечения теплопотерь в отапливаемых помещениях. Чтобы избежать внезапных захлопываний, стеклопакет оснащен газовым доводчиком, который существенно облегчает манипуляции со створкой.

Дымоудаляющие окна бывают двух видов: со среднеповоротным модулем, а также распашные с автоматической открывающей системой.

Первые оснащены специальными боковыми дефлекторами, которые препятствуют попаданию воздушных потоков внутрь мансарды.
Второй тип окон комплектуется специальным датчиком, приводящим в действие открывающие электроприводы, в случае если в помещении будет определен повышенный уровень дыма. Цену и размер мансардного дымоудаляющего окна Факро уточняйте у продавцов в своем регионе.

Технология монтажа на разных этапах строительства ↑

Окна Fakro допустимо устанавливать ка на этапе возведения новой стропильной системы, так и в кровлю старого здания.

Требуемые размеры проема

Как рассчитать количество оконных проемов и глубину посадки ↑

Расположение и количество окон определяется площадью мансарды. Согласно правилам монтажа, для поддержания оптимального уровня инсоляции, установку необходимо производить в расчете 1 к 10. То есть метраж помещения разбивается на квадраты, площадью 10 м кв. На одну такую зону приходится одно мансардное окно.

Важный момент: Каждое мансардное окно от фирмы Fakro имеет определенную глубину посадки. Разметку можно найти на торце оконной рамы. Маркеры глубины обозначаются латинскими буквами J, V и N, информация находится на коробке стеклопакета.

Разметка глубины посадки на оконной раме

Общероссийский стандарт настаивает на том, чтобы уровень посадки мансардных окон был среднего значения, а именно сохранялся на отметке V.

Установка мансардного окна в каркас обрешетки ↑

Первостепенной задачей в процессе установки окон мансардного типа является грамотное устройство кровельного пирога. Конструкционный базис такого элемента представляет собой участок обрешетки, который состоит из нескольких прослоек теплоизолятора, а сверху покрывается кровельным материалом.

Устройство кровельного пирога

Чтобы установка стеклопакета прошла успешно, важно соблюсти все следующие этапы:

Определиться с видом окна. Как правило, в ряде случаев используется среднеповоротный пакет.
При организации кровельного пирога в обязательном порядке следует уделять внимание контрбрусу, который разграничивает зону стеклопакета и вентиляционного канала. Он выступает своего рода упором для рамы окна. Минимальная ширина вентканала должна составлять около 5 см.
Для правильной установки конструкции нужно соблюсти расстояние между крайними стропилами скатной кровли. Согласно техническим условиям, для монтажа окна шириной 65 см, расстояние между стропил должно находиться в пределах примерно 68 см. Максимально допустимый шаг составляет 71 см, а если присутствует теплоизоляционный слой – 83 см.
Крепежные элементы представляют собой уголки из алюминиевого профиля. Если монтаж окна проводится на обрешетку, крепления должны прикручиваться к верхней и нижней частям рамы. В случае, когда установка происходит непосредственно на стропила, уголки нужно разместить слева и справа.
На этапе крепления уголков к раме окна Fakro нужно соблюдать минимальное расстояние от краев конструкции. Оно категорически не должно насчитывать меньше 12-16 см. Такие меры продиктованы склонностью древесины к деформации, особенно если обрешетка собрана из непросушенного бруса. При несоблюдении рекомендованного расстояния оконную раму может со временем повести.
Чтобы избежать неприятных моментов в будущем, при установке следует соблюдать горизонтальный уровень.
После закрепления уголков оконную раму нужно прихватить на саморезы к фасаду обрешетки, однако не производить финишную установку. Это нужно для проверки зазоров между корпусом и внутренним оконным блоком. В случае, если горизонт не соблюдается, необходимо сделать подложку под конструкцию для выравнивания.
Финальный этап – прикручивание рамы по периметру к обрешетке и гидроизоляция.

Подготовка мансардного блока в готовой кровле ↑

Очень часто обустройство мансарды является независимым и необязательно происходит на этапе строительства дома. В таком случае форма кровли уже определена, а расстояние между стропилами имеет фиксированный шаг. Тем не менее, монтаж оконной рамы можно осуществить и при таких условиях.

Схема опорной конструкции

В самом начале необходимо выбрать тип желаемого окна Fakro согласно необходимым размерам и ценам.
Замерить его ширину и приступить к разметке зоны крепления.
По правилам кровельных работ для гармоничной установки стеклопакета межстропильный шаг должен составлять на 6-7 см больше ширины оконной рамы.
Затем для увеличения жесткости требуется оснастить размеченный проем дополнительными распорками. Таким образом происходит формирование будущего оконного короба.
В верхней и нижней частях между стропилами кровли нужно прикрутить две поперечные балки и усилить их при помощи добавления еще пары стропил с внутренней стороны каркаса.
После того как мансардный короб будет готов, требуется произвести демонтаж внутреннего сегмента обрешетки, а также пароизоляционного материала. Для этой процедуры отлично подойдет болгарка.
Затем при помощи ножниц по металлу (если в качестве кровельного материала используется профнастил) нужно вырезать отверстие по площади всего оконного короба.

Все последующие работы следует проводить с внешней стороны здания. Первым делом необходимо нанести разметку на металлочерепицу. Как правило, расчеты проводят с учетом запаса, а именно добавляют с каждой стороны будущего оконного проема, помимо ширины и высоты рамы, около 5 см. Затем вырезают отверстие.

Схема монтажа окон Факро

Установка окна и укладка гидроизоляционного материала ↑

Комплектация окна включает в себя утеплительный контур, изготовленный из оцинкованного профиля. Перед монтажом элемента необходимо перепроверить все расчеты и удостовериться в их правильности.

В большинстве моделей сборка утеплительного контура проводится без использования каких-либо метизов, а только посредством встроенных фиксаторов.

Завершив замеры, можно приступать непосредственно к распаковке и установке оконного модуля:

Убрать все элементы, которые использовались для безопасной транспортировки продукции.
Далее в подготовленный проем установить раму мансардного окна, при этом проверив зазоры по периметру всей конструкции и выставив горизонтальный уровень.
Следующим этапом является прикручивание крепежных уголков и фиксация оконной рамы при помощи саморезов. Важно обратить внимание, что для внутреннего крепежа саморезы в комплекте преимущественно имеют светлый оттенок, а внешние работы по фиксированию рамы проходят с использованием черных метизов.
После установки рамы необходимо закрепить поворотный стеклопакет на боковые шарниры и отрегулировать согласно инструкции.

Листы гидроизоляционного материала нужно располагать таким образом, чтобы места стыка оконной рамы и кровельной обрешетки были полностью покрыты защитным слоем. Процедуру можно ускорить при помощи строительного пистолета либо степлера.

Установка гидроизоляции по контуру окна

Для отвода излишней влаги необходимо оснастить конструкцию специальным желобом, выполняющим функцию дренажного канала.

Важный момент: Во избежание скапливания влаги, в верхней области мансардного окна необходимо сделать дренажный тоннель. Зачастую он входит в комплектацию оконной конструкции. Если элемент отсутствует, сделать импровизированный канал можно при помощи отрезка гидроизоляции.

Нюансы монтажа оконного оклада ↑

Завершающим пунктом установки оконного модуля является монтаж оклада. Для этого требуется на кровельном материале отложить примерно 3-5 см с каждой стороны оконного проема и произвести параллельный разрез металлочерепицы по размеру мансардного окна Fakro.

Каждый элемент оклада имеет свой порядковый номер, который является индикатором очередности крепления. В соответствии со стандартным протоколом монтажа, первым делом нужно закрепить нижний лист, предварительно сделав отметки на черепице.

Оклад выступает в качестве изолирующей подложки под кровлей ската

После установки нижней секции наступает черед боковых панелей, которые нужно частично завести под кровельное покрытие. Последним этапом станет финишное закрепление уже установленных сегментов, а также монтаж верхнего листа оклада.

Для придания более гармоничного вида, нижнюю часть оклада рекомендуется обстучать молотком. Это обеспечит визуальную целостность кровли и мансардного окна. Однако важно не переусердствовать, чтобы не нарушить структуру материала. Лучше для этой цели воспользоваться резиновым инструментом.

Финальным аккордом является установка внутреннего стеклопакета на фрикционные пели.

Все вышеперечисленное является примерной инструкцией, которая предлагается исключительно в ознакомительных целях. Каждая конструкция мансардного помещения уникальна и требует предварительного анализа, тщательных расчетов метража и размеров. Для организации подобного предприятия лучше обратиться в компетентную фирму, профессионально занимающуюся установкой мансардных окон Факро.

Источник: http://goodkrovlya.com/ustrojstvo/dop/mansardniye-okna-fakro.html
