Как закрепить антенну на даче своими руками?

В этой статье:

Правила установки антенны на крыше дома

В эпоху расцвета спутникового и кабельного телевидения, особенно для горожан, проживающих в многоквартирных домах, вопрос установки телевизионной антенны на крыше уже практически не возникает. Эта проблема по-прежнему актуальна для обустройства телевещания на даче или в частном доме за городом.

Спутниковое ТВ – вещь дорогостоящая, не каждый человек позволит себе потратить солидные деньги на покупку спутникового телевизионного приемника в качестве дачного варианта, поэтому рациональным выходом из положения будет приобрести аналоговый приемник и закрепить его своими руками. В этой статье мы расскажем читателям https://samelectrik.

ru как установить антенну на крыше частного дома.

Варианты монтажа антенны

После того, как антенна приобретена, перед установкой необходимо убедиться в наличии комплектующего крепежа и произвести предварительную обработку его резьбовой части литолом или машинным маслом, в крайнем случае, силиконовой смазкой или WD-40. Если вы решили установить активную антенну, для предотвращения окисления точек контакта, рекомендуется после завершения подключения кабеля к электронной плате произвести ее герметизацию водостойким силиконом.

В зависимости от мощности и направления телевизионного сигнала принимается решение о месте и высоте установки антенны. На практике наиболее популярны два варианта: на фасаде дома и на крыше. Рассмотрим обе технологии монтажа.

На фасаде дома

Самый простой и менее трудоемкий вариант. Установить телевизионную антенну на фасаде можно самому без чьей либо помощи, но данный способ имеет существенный недостаток. Для обеспечения уверенного приема, сигнал ближайшего ретранслятора должен быть такой мощности, при котором приемное устройство не надо поднимать высоко.

Выбор этого варианта установки ограничивает материал и отделка стен дома. Нельзя производить монтаж на сайдинг и весьма проблематично на газобетонную кладку. Идеальным вариантом установки антенны на стене фасада будет тот случай, когда она выполнена из кирпича или древесины. При выполнении монтажа следует выдерживать расстояние между крепежом на расстоянии не более 1,5 метра.

В качестве крепежного материала рекомендуется использовать анкерные болты или саморезы.

Приемное антенное устройство.
Металлическая труба или деревянный брус.
Кронштейн.
Анкерный болт (саморез).

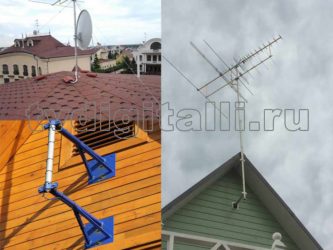

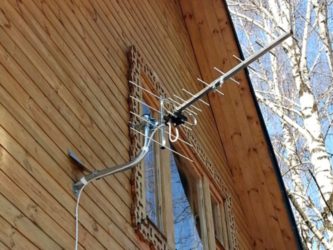

Фото примеры установки приемника сигнала на фасаде:

На видео ниже наглядно демонстрируется, как установить приемное антенное устройство на фасаде дома:

Кстати, о том, как сделать антенну для телевизора своими руками, мы рассказывали в отдельной статье. Простые инструкции помогут сэкономить деньги и при этом собрать простейший вариант приемника сигнала!

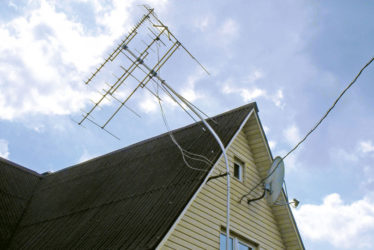

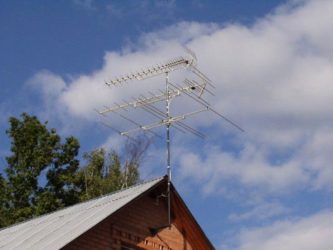

На крыше

Самый распространенный способ установки телевизионных антенн. В зоне уверенного приема, когда нет необходимости поднимать антенну на большую высоту, ее можно закрепить на деревянный брус небольшой длины. В противном случае, потребуется установить приемное антенное устройство на мачте, для этого случая в комплекте антенны предусмотрены специальные зажимы.

Высота мачты может достигать нескольких метров, она может быть выполнена из цельной металлической трубы, круглого или профильного сечения, быть вариантом сборной или же телескопической конструкции. Наиболее приемлемой и удобной считается телескопическая мачта. В процессе эксплуатации для производства технического обслуживания или замены электронной платы антенну необходимо опускать, телескопическая конструкция позволит это сделать без труда.

Всю работу под силу произвести самостоятельно, без привлечения дополнительно людей в помощь.

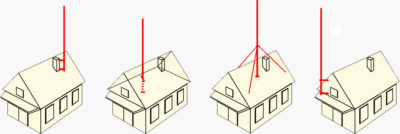

Способы крепления мачты

Существует несколько способов крепления мачты телевизионной антенны на крыше дома:

Способ 1. Крепление при помощи кронштейнов к кирпичной трубе дымохода и вентиляции. Установка производится при помощи кронштейнов с хомутами, которые крепятся к стене анкерными болтами.

Где: 1 – мачта; 2 – кронштейн с хомутом; 3 – кирпичная труба дымохода и вентиляции; 4- анкерный болт; 5 — уличная антенна.

Способ 2. Установка мачты на потолочном перекрытии с креплением к элементам конструкции крыши.

1 — приемное антенное устройство; 2 – мачта; 3 — хомут крепления мачты к конструкции кровли; 4 — стропильный брус.

В данном случае основание мачты необходимо установить на плиту потолочного перекрытия в чердачном помещении дома. Мачта крепится хомутом к деревянной конструкции кровли, для этой цели лучше всего использовать стропильный брус.

Способ 3. Установка мачты с креплением при помощи растяжек. Если нет возможности закрепить мачту к конструкциям кровли, можно использовать ее крепление при помощи растяжек из проволоки или стального тросика. Для этого необходимо обустроить мачту проушинами, расположенными в верхней части мачтовой конструкции.

Прокладка кабеля

После установки приемного антенного устройства очень важно правильно и надежно закрепить кабель. Он должен быть проложен и закреплен так, чтобы минимизировать воздействие на него ветра, сползающего с кровли снега и потоков дождевой воды. Кабель крепится равномерно по всей длине мачты при помощи хомутов с шагом 50 сантиметров, затем он укладывается по коньку кровли и в районе окна, через которое будет производиться его заводка в дом, опускается вниз.

В этом месте кабель необходимо зафиксировать кронштейном. Предварительно в оконной раме необходимо просверлить отверстие диаметром, несколько превышающим размер проводника. Для того чтобы предотвратить попадание осадков через зазор в отверстии, его необходимо сверлить с соответствующим наклоном, будет лучше если есть возможность произвести его герметизацию водостойким силиконом.

Обязательно пред входом в раму соблюсти легкий провис кабеля, это необходимо для компенсации температурных расширений.

Прокладку необходимо производить аккуратно, соблюдая установленные технические требования. Радиус изгибов кабеля не должен быть меньше пяти его диаметров, накладывая скобы крепления стараться избегать передавливания оболочки.

Заземление

Нужно ли заземлять уличную антенну? Теоретически, если на приусадебном участке нет громоотвода, это мера безопасности необходима. При ударе молнии заземленное антенное устройство сработает в режиме громоотвода, сохранив телевизор от возгорания. В то же время у специалистов бытует мнение, что в заземлении антенн особой необходимости нет, учитывая, что большинство людей не смотрят телевизор во время грозы, вынимая при этом штекер кабеля из антенного гнезда.

Схема заземления телевизионной антенны и мачты:

О том, как сделать громоотвод своими руками мы рассказывали в отдельной статье. Инструкция по монтажу контура заземления в доме также была нами подробно описана ранее.

Теперь вы знаете, как установить антенну на крыше частного дома. Надеемся, наша пошаговая инструкция, с фото и видео примерами была для вас полезной и интересной!

Рекомендуем также прочитать:

Источник: https://samelectrik.ru/pravila-ustanovki-antenny-na-kryshe-doma.html

Как заземлить антенну с усилителем — схема правильного заземления телевизионной антенны в квартире, на даче

Схема заземления антенны

Заземление наружной антенны — ответственная и непростая процедура. Чтобы тв-антенна работала исправно, необходимо тщательно разобраться в процессе подключения заземления.

Зачем нужно заземлять антенну

Наружные антенны ловят сигнал лучше по сравнению с комнатными. Последние работают хорошо только в тех местах, где наблюдается достаточный уровень сигнала. Поэтому многие владельцы дач и загородных домов предпочитают устанавливать эти виды антенн. Но требуются большие умения, чтобы сначала установить тв-антенну, а затем заземлить ее.

Споры о том, обязательно ли делать заземление на даче, достаточно актуальны. Большинство специалистов утверждает, что заземление необходимо, чтобы снизить электрическое напряжение до безопасного для человека уровня.

При заземлении токоотводы соединяются с заземляющим устройством (оно состоит из заземляющего проводника и заземлителя), чтобы перенаправить разряд молнии в землю. Таким образом, вероятность возгорания от электрического разряда существенно снижается.

Делать заземление нужно для того, чтобы уберечь антенну и оборудование от атмосферных разрядов. Это необходимо, чтобы во время грозы молния не ударила в антенну, не повредила телевизор, а также не представляла опасности для жильцов дома. Кроме того, при заземленной тв-антенне улучшается качество изображения, помех становится меньше.

Что нужно знать перед началом работ

Выполнять заземление можно только на специальный заземляющий контур. На крышах многоэтажек контур заземления обнаружить легко: к нему подключают мачты коллективных телевизионных антенн. Сделать заземление на даче сложнее – для этого придется самому монтировать заземляющий контур и тщательно изучать строительные нормы и правила, касающиеся устройства электроустановок.

Вид заземления зависит от следующих факторов:

конструкции опоры для установки тв-антенны
вида кровли
места, где установлена антенна

Как делать заземление тв-антенны на даче

Варианты заземления могут быть следующими:

устройство заземленного штекерного гнезда. В штекерное гнездо необходимо включить штекер антенного снижения. Затем мастер припаивает провод к гнезду и соединяет его с заземлением
устройство заземленного шлейфа. Двухпроводной шнур (или двойной изолированный провод) припаивают к жиле и оболочке кабеля снижения. Мастер очищает жилы шнура от изоляции, спаивает их и присоединяет провод заземления
заземление петлевой антенны. Мастер выполняет заземление нулевой точки антенны. Преимущество устройства заключается в том, что оно может быть постоянно заземленным

Мастер выбирает одну из двух схем заземления:

пассивная (традиционная). Относительно недорогой и простой способ — установка молниеприемников, токоотводов
внутренняя (все работы по защите электропроводки в помещении)

Чтобы проверить заземление, необходимо выполнить следующие действия:

простучать участки соединений контактов между заземлителями и заземляющими устройствами молотком (чтобы понять, есть ли разрывы в каких-то местах)
измерить уровень сопротивления (он должен равняться 0,05 Ом)

Как сделать монтаж заземляющего контура

Заземляющий контур должен представлять собой равносторонний треугольник. Он должен находиться не меньше чем в одном метре от дома. Контур можно разделить на два сегмента:

вертикально вбитые в почву заземлители (стальные уголки), соединенные между собой горизонтальными заземлителями (полосовая сталь)
заземляющий проводник (круглая сталь), соединяющий контур с электрощитом

Нельзя использовать арматуру — она будет покрываться ржавчиной быстрее, чем вышеуказанные материалы.

Сначала необходимо разметить территорию. Затем — выкопать траншею (глубиной примерно один метр). Сюда будут уложены горизонтальные заземлители. После этого нужно вбить вертикальные заземлители (глубина — два или три метра). Заземлители вбиваются в вершинах треугольника, но не целиком — примерно двадцать сантиметров должны находиться над землей. После того, как мастер закончил вбивать заземлители, он должен соединить их с помощью горизонтальных заземлителей, используя сварочный инвертор.

Следующий этап после сборки контура заземления — соединение контура с электрощитом. С помощью сварочного инвертора необходимо приварить заземляющий проводник к заземляющему контуру, а затем проложить проволоку или стальную полосу к электрощиту в траншее.

Чтобы на проводах не появлялась ржавчина и чтобы они служили дольше, необходимо нанести на них специальные антикоррозийные вещества. Красить заземление обычными красками нельзя.

Тв-антенна Дельта

Популярной моделью тв-антенн является Дельта с усилителем. Усилитель нужен для хорошего сигнала, поэтому такую модель часто устанавливают в местах, где сигнал от телецентра очень слабый. Необходимо учесть, что эффективность устройства зависит от многих факторов:

место подключения
высота установки
мощность тв-передатчика
уровень помех
удаленность от источника трансляции
рельеф местности

Схему подключения такой тв-антенны можно легко найти в интернете. Мастера делятся не только схемами, но и фото, а также снимают видеоролики, в которых объясняют, как правильно делать заземление, предостерегают от распространенных ошибок и дают полезные советы по подключению заземления не только на дачах, но и в квартирах.

Что нельзя делать при заземлении

Специалисты запрещают выполнять следующие действия:

крепить мачту тв-антенны к вентиляционному каналу, дымоходу
крепить растяжки тв-антенны близко от электропроводки, труб водоснабжения
выполнять заземление на инженерные сети: водопроводные трубы, трубы газовой сети, канализации, отопления

Можно услышать заявления о том, что в землю достаточно просто закопать ведро или другой металлический предмет и сделать заземление на него, но это небезопасные и неэффективные методы, следовать им нельзя. Необходимо организовать систему уравнивания потенциалов.

Заземление тв-антенны в квартирах

Владельцы квартир устанавливают антенны на балконах и лоджиях. Обычно в этих ситуациях дополнительное заземление не нужно, так как в домах есть автономное заземление.

Если вы не знаете, как правильно выполнить заземление, если вы не работали электриком, обратитесь к профессионалам. Заземление — очень сложный и крайне опасный процесс. Вы можете получить удар током или спровоцировать возгорание.

Лучше всего обратитесь к мастерам, компетентным в области электробезопасности. Например, присвоение группы допуска специалисту говорит о его знаниях и умениях. Кроме того, мастер несет ответственность за выполненные работы. Если вы будете выполнять заземление самостоятельно и произойдет авария, ответственность за произошедшее будет лежать только на вас.

Источник: http://remont.youdo.com/articles/electric/shema-zazemleniya-antenni/

Антенна для дачи или частного дома

Мы настолько привязались к телевизору, что без него нам определённо некомфортно. Поэтому на стадии ремонта в своём доме, первым делом планируем место крепления под телевизор, а следовательно закладываем антенный кабель. Для того, чтобы телевизор начал показывает в частном загородном доме, коттедже или на даче, а так же и в подмосковных квартирах (в домах, которых нет возможности подключить кабельное телевидение) необходимо установить антенну. ТВ антенну подбирают по характеристикам в зависимости от местоположения объекта по отношению к ретранслятору (телевышки) и типа сигнала, который будет «ловить» телевизионная антенна.

Мы имеем три распространённых вида сигналов телевещания:

Цифровое телевидение — современная технология эфирного вещания, стандарт DVB-T/T2. Мы работаем по всем Московской области до 100-120 км от МКАД, и в 80% данное подключение имеет успех. Основной сигнал вещания цифрового тв идёт с Останкинской телебашни, а за пределами МКАД с невероятной скоростью «плодятся» ретрансляторы в населённых пунктах, что даёт возможность принимать уверенный сигнал, и смотреть идеального цифрового качества основные привычные нам телеканалы без какой-либо абонентской платы. Такое подключение подойдёт как для больших частных домов, коттеджей, так и для дачных домов. При помощи цифровой антенны для дачи (частного загородного дома) или обычной эфирной ДМВ-антенны и телевизионной приставки (тюнера) DVB-T2, Вы можете принимать в хорошем качестве 20 каналов и более. А, телевизор нового поколения, поддерживающий стандарт DVB-T/T2 будет показывать все цифровые каналы без дополнительного подключения ресивера, достаточно будет установить и правильно сориентировать цифровую антенну и подключить один усилитель для всей телевизионной разводки (всех телевизоров).
Спутниковое телевидение — качество изображения отличное, огромный выбор тематических каналов, идеально подходит для дачи, небольшого частного дома, иными словами для помещений в которых используется не более одного — двух телевизоров, в противном случае антенны — тарелки обходятся в «копеечку». Для приема спутникового сигнала на дачах в Подмосковье и Москве достаточно стандартного размера спутниковой антенны (тарелки), чаще всего используется диаметром 0.55-0.9 м. Большинство спутниковых комплектов имеют абонентскую плату от 1200 рублей за целый год, а так же имеется возможность разделить оплату по месяцам. Часто «дачники» задаются вопросом о сохранности спутниковых антенн во время отсутствия. Так вот, не стоит об этом переживать, так как самой дорогой частью спутникового комплекта, является — ресивер (спутниковый приёмник), а его можно всегда забрать с собой. Демонтировать тарелку не требуется, в наше время их никто не ворует, их стоимость достаточно низкая и без ресивера не имеет никакой ценности.
Эфирное аналоговое телевидение — сигнал кодируется и передается в определенном диапазоне волн: ДМВ (дециметровые волны), МВ (метровые волны). «Рогатые» антенны, которые чаще всего можно увидеть на частных домах, дачах, коттеджах, таунхаусах — это и есть те самые эфирные антенны. С помощью эфирной антенны на даче много каналов не поймать, но при подключении нескольких телевизоров в частном доме, такой вариант окажется самым бюджетным и правильным, так как основные 15-18 каналов все телевизоры в доме будут показывать, если дача сезонная, то такого количества программ вполне достаточно. Более того, если в доме проживаете круглый год, такая антенна всё равно Вам подойдёт, потому что большую часть телевизор можно подключить именно к эфирной антенне, а основные (чаще используемые) к спутниковому телевидению, тем самым Вы получите много разнообразных каналов на основных телевизорах (в гостиной и т.д.), а так же сэкономите на абонентской плате в других комнатах (спальне и т.д.).

Какую выбрать эфирную антенну для дачи (частного дома)?

Определить, какую антенну установить в загородном частном доме поможет мастер с наработанными навыками по местоположению определённого объекта, а так же используя измерительный прибор для эфирного сигнала.
При подборе антенны и комплектующих (усилитель, ресивер, тюнер, режекторный фильтр, эквалайзер, аттенюатор и другого телевизионного оборудования), необходимо учитывать:

местоположение — лесной массив, прямая видимость, низина, застройка и т.д.;
наличие или отсутствие крупных деревьев рядом с домом или высоких домов;
расстояние до телебашни — ретранслятора.

Наружная (внешняя) или комнатная антенна для частного дома (дачи)?

Нужно понимать, что комнатные антенны не являются профессиональным телевизионным оборудованием, их можно использовать в том случае, если телебашня находится у Вас в прямой видимости, например возле Останкино. А, так же, нужно понимать, что к такой антенне можно подключить один телевизор.

Если есть желание поэкспериментировать и не совершать лишних затрат, можно взять пару метров антенного кабеля, с одной стороны зачистить его и накрутить F-разъём со штекером под гнездо телевизора, а с другого конца — зачистить и направлять в разные стороны, ближе к окну и так далее.

Но, если Вы цените своё время и не хотите тратить зря деньги, при этом получить максимально качественную картинку на экране телевизора, однозначно нужно установить эфирную антенну внешнего (наружного) типа, в чем Вам с радостью мы поможем — предоставим всё необходимое антенное оборудование, смонтируем его и настроим сигнал.

Всеволновая (широкополосная) или узконаправленная?

Эфирное тв ведёт трансляцию в двух диапазонах — метровом (МВ) и дециметровом (ДМВ), следовательно, и типы антенн разделяются на такие же диапазоны. Когда приемник принимает сигнал в одном диапазоне, они называются узкополосными, используются либо для МВ, либо для ДМВ частот.

Широкополосные (всеволновые) — сконструированы так, чтобы принимать сигнал по всем частотам, что даёт возможность «поймать» больше каналов.

Активная или пассивная?

Какую купить антенну, активную или пассивную? Если Вы планируете установить и подключить антенну самостоятельно, при этом не имея никакого опыта в данном сложном техническом вопросе, но твёрдо решили это сделать, то стоит приобрести активную. Активная антенна имеет встроенный усилитель, который не требует корректировки сигнала, и инжектор (блок питания) — он просто вставляется в розетку 220В.

Стоимость таких антенн в разы меньше пассивных, за счёт встроенного усилителя в антенну, но срок службы активных антенн, как правило, не более 2 лет. Плата усилителя установленная в самой антенне работает от подачи к ней питания 12В, а климат в Москве и Московской области переменный, за счёт этого быстро выходит из строя, а именно происходит окисление элементов и контактов на плате.

И, все каналы, которые показывали чётко, начинают показывать с помехами или вообще перестают показывать. Чтобы изображение в телевизоре снова стало удовлетворять зрителя, нужно менять антенну, а для этого придётся демонтировать сломанную антенну, опять тратиться на новую, и снова устанавливать и настраивать антенну.

Многие, кто использует активную антенну, задаются идеей не менять антенну полностью, а заменить только в ней плату — надеясь сэкономить. Однако, в большинстве случаях, такая идея на практике не оправдывается.

Пассивные антенны служат для приема эфирного сигнала с ретранслятора, усилить сигнал и разогнать его на всю разводку по дому можно только с помощью усилителя, который подключается отдельно. Усилитель имеет регулировку мощности выходного сигнала по диапазонам раздельно, что является существенным плюсом, т.к.

сигналы могут поступать с разным уровнем, тем самым один может «задавливать» другой — более слабый. Тогда, на экранах телевизорах наблюдается искажение изображения и звука на каналах того диапазона, который «задавил» более мощный сигнал диапазона. В таких случаях, отдельным усилителем всё можно скорректировать до максимального качества.

Поэтому, пассивная антенна с усилителем для дачи (частного дома) — идеальный вариант.

В некоторых моделях телевизорах предусмотрена опция — «слабый сигнал», которая вводит в заблуждение многих пользователей. Приобретая такие телевизоры, и надеясь, что подключив антенну, которая плохо показывала на прежнем телевизоре, но будет выдавать отличное качество на новом телеприемнике. К сожалению, чуда не бывает, для хорошего телевещания нужно не только достойный телевизор, но и достойную антенну.

Тв антенна для дачи (частного дома), как установить?

Для начала нужно определить куда направлять антенну, сделать это достаточно просто — можно посмотреть на соседние дома. Зачастую бывает, что не требуется использовать мачту, тогда выбираем самую высокую точку на доме, и крепим кронштейн на крепкую поверхность. Если всё же высота играет роль, антенны поднимают выше при помощи установки мачты.

Мачта — многие называет «штанга», бывает металлическая сборная, а бывает телескопическая железная. Последний тип надежнее и удобнее, особенно если во время ремонта антенны потребуется демонтировать антенну. Самый правильный и практичный способ установки мачты на двух выносных кронштейнах, которые в свою очередь зажимаю мачту.

Кронштейны монтируются либо на кирпичной крепкой трубе на крыше, либо с боку дома на фронтоне.

Крепление кабеля

При установке антенны, антенный кабель фиксируют на мачте (кронштейне) изолентой или хомутами через 30-60 см. Далее нужно просверлить отверстие и завести кабель в помещение, при этом сильно не натягивая. Если телевизионная антенна используется для дачи — неактивная, то кабель подводим к усилителю, а на усилитель запитываем кабельную разводку, а далее подключаем антенный кабель к телевизору. Когда прокладывается кабельная разводка, необходимо избегать перелома кабеля, а так же не стоит пережимать кабель, если используется монтажные скобы («клипсы»).

Заземлять или нет?

Еще одна неправильная идея, которая требует разъяснения — требуется ли заземлять антенну на даче (частном загородном доме). Да, это действительно чаще всего бывает самой высокой точкой всего дома, но если антенну заземлить, следовательно, с большой вероятностью она и будет на себя брать разряд молнии, проходящей вблизи данной антенны.

Что приведёт к ремонту антенны, в некоторых случаях, и к ремонту телевизоров. Поэтому опытный антеннщик настоятельно рекомендует не заземлять антенну.

А, напротив, даже если установленная антенна находится не так и высоко, рекомендуется ставить изолятор в разрез кабеля между антенной и усилителем, так как при попадании разряда в антенну, остаётся надежда, что не пострадает усилитель и/или тюнер, телевизионные розетки и телевизоры.

Вызов мастера на установку или ремонт антенны:
(495) 724-28-29 ежедневно 9:00-21:00

Источник: https://xn—-ctbbwjg5cwb0d.xn--p1ai/%D0%B0%D0%BD%D1%82%D0%B5%D0%BD%D0%BD%D0%B0-%D0%B4%D0%BB%D1%8F-%D0%B4%D0%B0%D1%87%D0%B8-%D1%87%D0%B0%D1%81%D1%82%D0%BD%D0%BE%D0%B3%D0%BE-%D0%B4%D0%BE%D0%BC%D0%B0

Установка и грозозащита телевизионных антенн в частном доме

Чтобы ваш телевизор показывал все программы без помех, нужно создать все условия для высококачественного приема телепрограмм. А без соответствующей телевизионной антенны в частном доме и ее правильной установки такой прием невозможен.

Ниже вы узнаете, как правильно установить антенну, как подсоединить телевизионный кабель, по какой причине возникают помехи в телевизоре и как их устранить. Также вы получите информацию об устройстве телевизионной антенны и о том, как установить грозозащиту и молниеотвод антенн.

В последние годы в продаже можно встретить самые различные модификации с усилителем, смонтированным в самой антенне. Этот усилитель (небольшая плата), в зависимости от его типа (т. е. от коэффициента усиления сигнала), позволяет вести уверенный телевизионный прием на различных расстояниях от телевизионного центра. Собрать такую антенну по прилагаемой инструкции — дело простое.

При покупке антенны вы выбираете тот или иной усилитель в зависимости от удаленности вашего дома от телевизионного центра. Обычно продавец подсказывает необходимую вам марку усилителя (конструктивно все они выполнены одинаково), либо в магазине есть таблица, пользуясь которой вы сможете его выбрать. Совет здесь один: перед тем как установить телевизионную антенну, купите сразу два усилителя, так как среди них часто попадаются бракованные.

Крепится такой усилитель в антенне на нескольких винтах, сменить его можно очень быстро.

https://www.youtube.com/watch?v=YujnnumTMKk

Установить ТВ антенну нужно правильно, учитывая рельеф местности, препятствия для распространения радиоволн, высоту, тип кабеля, идущего от антенны к телевизору, состояние атмосферы. Все это сильно сказывается на приеме сигнала, а при дальнейшем его прохождении по радиотехническим схемам самого телевизора — прежде всего на изображении на экране. Желаемую четкость изображения можно не получить только из-за неправильной установки ТВ антенны.

Несмотря на широкий ассортимент готовых наружных ТВ антенн, многие владельцы частных домов по самым разным причинам часто устанавливают самодельные антенны различных конструкций. Изготовление такой конструкции — дело, безусловно, увлекательное: скрепил какие-то железки, трубки, проволочки, поднял на крышу, прикрутил, провел кабель и — рассаживайтесь, гости дорогие перед голубым экраном! Но если, изготовив и установив телевизионную антенну, вы забыли о согласующих устройствах, можете не ждать благодарности от собравшихся зрителей, вряд ли они увидят приключения любимой героини.

Приемная телевизионная антенна всегда соединяется с входом телевизора кабелем снижения. В схеме антенна-кабель-телевизор необходимо предусмотреть симметрирующе-согласующее устройство телевизионной антенны (УСС ТВ антенны). Для обычного, далекого от техники человека, долгие объяснения того, зачем нужны УСС, не нужны. Достаточно знать, что УСС изготавливается для преобразования входного сопротивления самой антенны к сопротивлению, близкому к волновому сопротивлению кабеля (обычно 75 Ом), и увеличению помехозащищенности при приеме сигналов.

Как установить наружную ТВ антенну в частный дом

Для изготовления ТВ антенн в частный дом используются стальные, медные, алюминиевые сплавы и диэлектрические материалы: плексиглас, гетинакс, текстолит и др. Применять в качестве изоляторов изделия из дерева можно только в крайних случаях, да и то предварительно обработав древесину парафином или специальными лаками. Необходимо предпринять максимум усилий по защите от коррозии металлических деталей. Гальваническое покрытие — идеальный вариант, но, как правило, недоступный. Поэтому покройте детали различными лаками и красками для наружных работ, это предотвратит старение конструкции.

Прокладка телевизионного кабеля и как его подсоединить

Делая прокладку телевизионного кабеля, пайку узлов, избегайте возникновения гальванических пар (например, алюминий — медь, алюминий — сталь, цинк — алюминий и др.). В некоторых случаях этого избежать невозможно: например, нужно медную жилу кабеля присоединить к стальным трубкам вибраторов антенн.

Тогда медную жилу необходимо залудить и скрепить детали зажимом под стальную оцинкованную шайбу с таким же винтом, либо применить пайку к стальному оцинкованному лепестку с лужением конца жилы кабеля и части поверхности трубки. Не надейтесь на высокую механическую прочность пайки, кабель рядом с местом пайки закрепите хомутом.

Нельзя использовать пайку кислотным припоем, места пайки покройте краской, эпоксидной смолой, лаком; закройте крышками и герметизируйте и другие места паек.

Кабель обычно закрепляется на вертикальной мачте через каждые 30-40 см, нельзя, чтобы кабель вытягивался. С этой же целью при горизонтальной прокладке кабеля его вывешивают на металлическом тросике.

Почаще крепите кабель, симметрирующие петли и т. д. хомутами, изоляционной лентой к жестким конструкциям антенны и мачты. Нарушение контакта только в одном месте сделает необходимым разобрать мачту, снять антенну, найти место обрыва, ликвидировать нарушение цепи и т. д., т. е. провести многие трудоемкие операции. Их можно избежать, если сразу изготовить все узлы очень тщательно.

Установка мачты для ТВ антенн

Установка мачты для ТВ антенн производится на крыше дома, на высоте около 5 м. Крепеж лучше всего осуществлять с помощью хомутов с подпятником; вращая мачту, находят наилучшее изображение на экране телевизора, затем затягивают хомуты. Нельзя крепить антенну к слуховым окнам, телефонным стойкам или дымовым трубам. Не рекомендуется установка мачты на дереве, которое, раскачиваясь при сильном ветре, может дать дополнительные помехи.

Нередко мачту антенны высотой до 20-30 м устанавливают на земной поверхности. В таком случае ее изготавливают из прочных еловых или сосновых шестов, лучше — из металлических труб, уменьшая от поверхности их диаметр: от 50-60 мм до 30-40 мм, а наверху ставят трубы еще тоньше. Если мачта крепится растяжками (стальной трос, проволока диаметром 5 мм), то нельзя начинать ставить растяжки около вибраторов антенны и крепить их около электрической проводки. Лучше всего растяжку делать из кусков проволоки (около 1 м) и соединять их изоляторами.

Причины помех в телевизоре в частном доме

Причины помех в телевизоре разнообразны, перечислим самые основные из них, наиболее часто встречающиеся.

Внутренние помехи возникают из-за неисправностей в работе самого телевизора, устранить их может только ремонт телевизора.

Внешние помехи проникают через антенную систему и электропроводку питающей сети. Причин их возникновения много, и прежде всего, такие процессы, как грозовые разряды и электризация облаков. Грозовые процессы опасны, и если у вас отсутствует грозовая защита, во время грозы хотя бы выдерните вилку питания телевизора из сети.

Другая причина — индустриальные помехи, которые создаются электроинструментом, они особенно сильны при работе рядом электросварки. Дают помехи и двигатели автомобилей, если ваш дом близко расположен к автостраде. На экране телевизора в случае индустриальных помех возникают штрихи, полосы, искажения, переломы контура и т. п.

А вот движущаяся на экране телевизора сетка вертикальных или горизонтальных полос, иногда полос с муаром — это уже результат работы близко расположенных радиостанций. Особенно силен эффект искажения (вплоть до прослушивания радиостанции), если частота этой станции близка к частотам телевизионного сигнала.

В громкоговорителе телевизора может прослушиваться низкочастотный гул, в этом случае «гудят» провода близкой к вашему дому линии электропередач.

Возникают помехи и из-за радиоволн, которые отражаются и от поверхности, и от различных слоев атмосферы, и от предметов, размеры которых больше длины волны. Отраженная волна проходит несколько дольше до антенны, чем прямая, и в результате получаются два изображения, сдвинутые относительно друг друга — изображения от прямой и искаженной волны.

Могут давать помехи и соседние телевизоры, и радиоприемники, если в них есть радиотехнические дефекты.

Перечислить причины основных помех достаточно просто, но как их устранить? Понятно, что телевизор должен располагаться подальше от источников помех (линии электропередач, электросварка), что в момент просмотра нужно выключать электрорубанки, электропилы, соковыжималки и др. приборы, хотя во многих современных электроприборах сейчас предусмотрены помехоподавляющие системы.

А как избавиться от помех, обусловленных отраженным сигналом? В некоторых случаях избавиться от них (или уменьшить) можно подбором угла установки антенны, ее поворотом. Если, как бы вы ни экспериментировали с изготовленной вами антенной, качество изображения на экране вас не удовлетворяет, смените антенну. И дело здесь вовсе не в том, что вы ее плохо сделали, что-то напутали в схеме, конструкции.

Эти антенны прекрасно работают, когда отношение — полезный сигнал/помеха — высоко. Но как только по каким-либо причинам уровень помех возрос (или всегда был высоким в данном районе) хотя бы из-за расположения местных предметов, создающих отраженные сигналы, то антенну нужно совершенствовать. А это означает усложнение ее конструкции. Известно, что каждая антенна имеет свои технические характеристики, не только ширину и высоту, а коэффициент усиления, диапазон рабочих частот, помехозащищенность, диаграмму направленности, коэффициент полезного действия, входное сопротивление и др.

При высоком уровне помех и слабом сигнале в точке расположения телевизора антенна, прежде всего, должна иметь высокий коэффициент усиления мощности и узкую диаграмму направленности. А достигается это конструктивно увеличением числа элементов и использованием антенного усилителя, установленного в самой антенне. Если близко от телецентра на крышах домов еще можно увидеть антенны типа «двухэлементный волновый канал», то в зоне дальнего приема уже стоят четырех-семиэлементные антенны такого же типа. Перед активным вибратором появляются прямые трубки, установленные параллельно вибратору — директоры.

Эти директоры, прежде всего, изменяют диаграмму направленности; коэффициент усиления такой антенны возрастает.

Диаграмма направленности в этом случае имеет форму вытянутой сигары в сторону телецентра — все помехи, расположенные вне такой сигары, практически не возникают на экране телевизора.

Поэтому, если вы смастерили антенн, установили ее, а хорошего изображения на экране добиться не удалось — особенно не огорчайтесь и не тратьте время на изготовление более сложной конструкции, купите готовую антенну (типа «волновой канал»). Стоимость их не настолько высока, а неоспоримым преимуществом таких антенн является то, что во многих из них предусмотрена конструкция для приема дециметровых волн.

Грозозащита антенн: конструкция молниеотвода

Грозозащита наружных антенн требует обязательного заземления. Если антенна расположена в зоне действия молниеотвода дома, ее можно и не заземлять.

Конструкция молниеотвода состоит из трех основных частей: молниеприемника, токоотвода и заземлителя.

Молниеприемник можно сделать из прутка стали (диаметр 12-15 мм) квадратного сечения (10 x 10 мм) или водопроводной (газопроводной трубы). В последнем случае верхний конец трубы расплющивают. Площадь сечения молниеприемника не менее 100 мм2, длина 0,3-1,5 м.

Токоотвод соединяет молниеприемник с заземлением. Это либо полоска стали (поперечное сечение не менее 40 мм2), либо трос такого же сечения. Проводка токоотвода зависит от конструкции молниеотвода.

При изготовлении любого молниеотвода нужно соблюдать следующее:

все соединения токоведущих элементов выполнять сваркой, площадь сварного соединения должна быть не менее удвоенной площади сечения токоотвода;
токоотводы можно (если не ставится отдельная мачта) прокладывать по стенам и крышам зданий, но с максимальным удалением от электропроводки;
металлические детали, чтобы они не ржавели, окрашивают масляной краской.

Заземлители бывают вертикальными и горизонтальными, в первом случае трубы (стержни) забивают на 2-3 м в ямы (0,8 м глубиной), затем ямы засыпают; во втором — в ямы такой же глубины укладывают трубы, куски железа, мотки толстой проволоки и т. п. Длина горизонтальной трубы зависит от почвы: в глинистых почвах не менее 2 м, для песчаной до 12 м.

Также заземляются металлические мачты антенн. Если мачта установлена на заземленной металлической кровле, она соединяется с кровлей токоотводом. В общем случае токоотвод подключается к точке нулевого потенциала антенны (середина неразрезанной трубки петлевого вибратора, коротко замыкающая перемычка четвертьволнового мостика, металлическая стрела и т. д.). Экран кабеля снижения также соединяется с точкой нулевого потенциала антенны.

Обязательно сделайте молниеотвод дома, грозы — явление достаточно частое, а нехитрая система молниеотвода лишний раз застрахует вас от пожара.

Источник: https://www.stroy-dom.net/?p=2570

Кронштейн для антенны: монтаж, обзор современных видов, поворотные модели (80 фото)

Передача информации посредством электромагнитных волн в радиочастотном диапазоне стало обыденным делом в жизни современного человека. Без этого вида связи невозможно представить цивилизацию вообще: телевидение, телефоны, радио, средства навигации и управления, а также многие другие атрибуты нашей повседневности не могли бы существовать без радиоволн.

Не вдаваясь в физику распространения и передачи радиосигналов, заметим: для того, что бы данный вид связи работал, требуется особого рода устройство, передающее и принимающее сигналы. Передатчики, как правило, обывателем используются редко, а вот приемники — повсеместно.

Необходимым элементом приемника является антенна, и если даже вы не видите ее, например – у сотового телефона, то это не значит, что антенны нет, просто она спрятана внутри корпуса. К сожалению, такое возможно не всегда.

Не станем рассказывать, в чем тут проблема – это тема из курса физики и радиоэлектроники, а потому человеку далекому от этих вопросов она мало интересна.

Однако заметим: в некоторых случаях, например, для приема телевизионного или спутникового сигнала, сама антенна имеет достаточно большие размеры, при этом она должна устанавливаться на определенной высоте и особым образом ориентироваться в пространстве. Для того, чтобы указанные условия были выполнены, применяют специальную конструкцию – антенный кронштейн.

Вы можете посмотреть на специализированных сайтах фото кронштейна для антенны — они дадут самые общие представления о том, что это такое. Для полного понимания данного вопроса, нужно знать больше, а потому остановимся на данной теме подробнее и раскроем некоторые, не совсем очевидные, аспекты: знание их избавит от неприятных и ненужных «сюрпризов».

Необходимые условия уверенного приема

Одним из обязательных условий для успешного и уверенного приема в подавляющем большинстве случаев, например, для приема спутниковых и телесигналов, является прямая видимость между передающей и приемной антеннами.

Что это означает? Все просто: передающая антенна, например, телевышка, устанавливается на самой высокой точке ландшафта, этим достигается максимальная область охвата, а приемная у вас. Главное — между этими двумя антеннами не должно быть препятствий: холмов, зданий, столбов, заборов и т.п. Т.е., сигнал от передающей станции достигает приемника по прямому вектору, не натыкаясь на преграды.

Именно поэтому, антенны располагают высоко над землей: чем выше, тем меньше вероятность возникновения препятствия между передающей и приемной антеннами.

Тут важно заметить: если ваш дом расположен на горе, т.е., между ним и передающей станцией итак нет препятствий, то «задирать» антенну высоко нет смысла, ни какого эффекта высокое расположение не даст. Достаточно будет использовать простой кронштейн для антенны на стену, подняв ее на 2-3 метра.

В противном случае, когда установка антенны ведется в низине, требуется достаточно высокая мачта, позволяющая получить прямую видимость, чем будет обеспечен уверенный прием сигнала достаточной силы.

Следующий момент, о котором нужно знать – направленность. В данном случае мы имеем дело с необходимостью точного ориентирования приемной антенны на передающую. Иными словами: приемная сторона антенны должна быть направленна строго в направлении передающей станции, этим достигается максимальный уровень полезного сигнала.

В некоторых случаях, кроме позиционирования в горизонтальной плоскости, требуется четкая ориентация и в вертикальной, в частности: кронштейн для спутниковой антенны должен предусматривать настройку в обеих плоскостях, причем делать это с высокой точностью.

Еще одно обязательное условие – достаточная прочность конструкции. При воздействии внешних факторов: ветра, толчков, атмосферных осадков и др., антенна должна сохранять свое положение, а также, не представлять опасности окружающим.

В целях безопасности, при установке на улице, на достаточно большой высоте, требуется предусмотреть защиту от попадания молний, что позволит избежать повреждения аппаратуры, вероятность возникновения пожара и ударов электрическим током людей во время грозы.

Конструкции кронштейнов

По области применения необходимо выделить следующие виды кронштейнов для антенны:

Уличные;
Комнатные;
Автомобильные.

Автомобильные кронштейны представляют собой специализированные конструкции, а потому в данной статье останавливаться на них подробно не имеет смысла.

Для установки внутри помещений используют специальные, комнатные антенны, с соответствующими крепежными кронштейнами. Их главная особенность: малые габариты, возможность установки в любом месте, за исключением некоторых, специальных моделей, а также эстетический внешний вид.

Трудностей в использовании таких антенн и, соответственно их кронштейнов, не возникает, тем более – они выполнены как единое целое.

Уличные – самые распространенные и наиболее сложные устройства. Данного вида кронштейны позволяют крепить антенну на мачтах, стенах и других строительных конструкциях, ориентировать ее в пространстве и обеспечивают надежную установку.

Вариантов таких кронштейнов очень много. Сложность и стоимость зависит от многих факторов: масса самой антенны; необходимость настройки в пространстве; способ установки; возможность удаленной регулировки положения.

Очень многие делают кронштейн для антенны своими руками. В данном случае важно учитывать свои возможности и предусмотреть достаточную прочность и надежность конструкции.

Фото кронштейнов для антенны

Также рекомендуем посетить:

Источник: https://materialyinfo.ru/kronshtejn-dlya-antenny/
