Не работает подогрев лямбда зонда что делать?

В этой статье:

Важные нюансы, как работает лямбда-зонд

Лямбда-зонд – устройство, которое распознает состав выхлопных газов, чтобы контролировать характер преобразования топлива в двигателе. Это многокомпонентное приспособление, его составляющие делаются из термостойких материалов. Устройство устанавливают перед катализатором выхлопной системы, а функционировать оно начинает при высокой температуре. Иногда датчиков бывает два – перед и после катализатора.

По мере нагревания приспособления на его электродах возникает выходное напряжение. Тогда лямбда-зонд измеряет остаточный кислород в выхлопных газах авто. Если его значение отклоняется от нормы, сигнал подается к ЭБУ, который восстанавливает состав топливно-воздушной смеси.

Обманка – деталь, которая дополняет приспособление, корректирует поступающий от него сигнал.

Бывают двух видов – механическая (газ проходит сквозь нее и окисляется, объем кислорода снижается, ЭБУ получает более корректное значение показателя) и электронные (поддерживает работу системы регулировки силового агрегата авто, анализирует реальный состав выхлопа, на основе чего корректирует подаваемый ЭБУ сигнал; в результате двигатель работает в штатном режиме, несмотря на неисправный катализатор или его отсутствие).

Лямбда-зонд бывает узкополосный и широкополосный. В первом случае способен анализировать только штатные значения напряжения, что может привести к нарушениям работы двигателя из-за неверно измененной концентрации горючего в топливной смеси.

Широкополостной состоит из двухточечного и закачивающего элементов; олучает кислород из выхлопной системы под воздействием силы тока; держит постоянное напряжение между электродами, а если оно растет, к ЭБУ подается сигнал; после этого блок корректирует состав топливной смеси.

Схема работы узкополосного лямбда-зонда

Отличие широкополосного зонда от узкополосного в том, что он измеряет концентрацию кислорода в выхлопных газах на любых оборотах двигателя. Его диапазон от 0 до 5 вольт. У узкополосного он только 0-1.

Кислородный датчик работает на 50000-100000 км пробега. Если несколько раз залить в бак некачественный бензин, датчик может выйти из строя практически сразу.

Последствия поломки: двигатель начнет функционировать нестабильно даже на холостом ходу, повышается расход топлива, наинается плохое очищение выхлопных газов катализатором; авто двигается рывками, плохо слушается; мощность мотора снижается.

Как понять, что устройство сломалось: машина в движении начинает дергаться; из-под капота доносятся нехарактерные звуки; на приборной панели светится индикатор; мощность двигателя падает, а педаль акселератора срабатывает медленнее; из выхлопной трубы появляется резкий и неприятный запах; мотор перегревается. При полном выходе из строя авто может и не поехать.

Читайте подробнее в нашей статье о том, как работает лямбда-зонд.

В современных автомобилях устанавливается множество датчиков, которые не только позволяют лучше контролировать работу разных его систем, но и повышают экобезопасность. Одно из приспособлений – лямбда-зонд. Устройство распознает состав выхлопных газов, чтобы контролировать характер преобразования топлива в двигателе.

Если соотношение горючего и воздуха перестает быть оптимальным, датчик информирует об этом электронный блок управления системы впрыска. Тот приводит состав смеси в норму путем уменьшения или увеличения объема подаваемого топлива.

Как работает лямбда-зонд в автомобиле

Чтобы разобраться, как работает лямбда-зонд в автомобиле, нужно понять, из чего он изготовлен. Это многокомпонентное приспособление, его составляющие делаются из термостойких материалов. Устройство устанавливают перед катализатором выхлопной системы, а функционировать оно начинает при высокой температуре. Иногда датчиков бывает два – перед и после катализатора.

По мере нагревания приспособления на его электродах возникает выходное напряжение. И лямбда-зонд приобретает возможность измерить остаточный кислород в выхлопных газах авто. Если его значение отклоняется от нормы, сигнал подается к ЭБУ, который восстанавливает состав топливно-воздушной смеси.

Рекомендуем прочитать о тормозной системе авто. Из статьи вы узнаете о строении и принципе работы тормозной системы, возможных неисправностях, выборе тормозной системы для авто.

А здесь подробнее об электрооборудовании автомобиля.

Что такое обманка и для чего она нужна

Одна из поломок может затронуть катализатор выхлопной системы, после чего выброс отработанных газов увеличивается. Его можно удалить или заменить пламегасителем. Но двигатель начинает работать в аварийном режиме из-за неверного сигнала лямбда-зонда.

Уберечь от этого может обманка. Деталь дополняет приспособление, корректирует поступающий от него сигнал. Обманки бывают двух видов:

Механические. Газ проходит сквозь такую деталь и окисляется. В результате объем кислорода снижается, ЭБУ получает более корректное значение показателя. Системе дается информация в том виде, в каком она бывает при исправно работающем катализаторе.
Электронные. Это более сложное устройство на базе микропроцессора. Вот как работает обманка лямбда-зонда электронного типа: поддерживает работу системы регулировки силового агрегата авто, анализирует реальный состав выхлопа, на основе чего корректирует подаваемый ЭБУ сигнал. В результате двигатель работает в штатном режиме, несмотря на неисправный катализатор или его отсутствие.

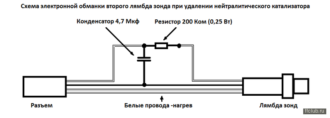

Схема подключения электронной обманки

Что означает широкополосный

Приспособления бывают узкополосные и широкополосные. В первом случае они способны анализировать только штатные значения напряжения. То есть информацию, передаваемую при низких оборотах двигателя. Все остальное считывает с погрешностью, а на ЭБУ поступает не вполне корректный сигнал. Это может привести к нарушениям работы двигателя из-за неверно измененной концентрации горючего в топливной смеси.

Как работает широкополосный лямбда-зонд:

состоит из двухточечного и закачивающего элементов;
благодаря такому строению получает кислород из выхлопной системы под воздействием силы тока;
держит постоянное напряжение между электродами, а если оно растет, к ЭБУ подается сигнал;
после этого блок корректирует состав топливной смеси.

Схема работы широкополосного датчика кислорода

Отличие широкополосного зонда в том, что он измеряет концентрацию кислорода в выхлопных газах на любых оборотах двигателя. Его диапазон от 0 до 5 вольт. У узкополосного он только 0-1.

Работает ли лямбда зонд без катализатора

Выход из строя катализатора выхлопной системы (очистителя отработанных газов) – одна из частых проблем, вызывающая сложности с функционированием двигателя. Так бывает, если контролирующих датчиков два: один установлен перед приспособлением, а другой после него.

В этом случае содержание кислорода в выхлопах, прошедших через катализатор, изменится. Это обнаружит стоящий после него датчик. Он и передаст ложный сигнал на ЭБУ о необходимости коррекции состава топливной смеси. И в данном случае ответ на вопрос, работает ли лямбда зонд без катализатора, отрицательный. Ведь он подает сигнал, основанный на искаженных сведениях. Здесь нужно ставить обманку.

Другой вариант – сделать перепрошивку «мозгов» авто, поменять катализатор на пламегаситель и удалить датчик. Иначе начнутся проблемы с впрыском, что может привести к высокому расходованию бензина, повышению нагрузки на двигатель, поломке.

Кислородный датчик в некоторых авто располагается и только перед катализатором. Тогда лямбда-зонд анализирует выхлопные газы, еще не прошедшие через очиститель. То есть данные не искажаются, работает катализатор или нет. С поломкой очистителя увеличивается лишь количество ядовитых газов из выхлопной трубы.

Сколько работает вообще

Кислородный датчик – одна самых чувствительных составляющих машины. Его хватает на 50000-100000 км пробега. Но сколько работает лямбда-зонд, зависит также от:

условий эксплуатации авто;
исправности двигателя;
типа устройства (неподогреваемое, подогреваемое, планерное);
качества топлива.

Последний фактор особенно важен. Если несколько раз залить в бак некачественный бензин, датчик может выйти из строя практически сразу.

Смотрите в этом видео о том, как работает лямбда-зонд:

Если не работает подогрев

Кислородный датчик начинает анализировать состав выхлопа после того, как сам нагреется до 300-400 градусов. Если подогрев лямбда-зонда не работает, приспособление не почувствует проблем с составом топливной смеси. И двигатель будет работать с повышенной нагрузкой, а токсичность выхлопных газов резко увеличится. Как и расход топлива.

Выходом станет только замена датчика полностью или его удаление вместе с прошивкой «мозга» машины.

Последствия поломки

Неисправность кислородного датчика пагубно скажется прежде всего на двигателе. Он начнет функционировать нестабильно даже на холостом ходу. Когда не работает лямбда-зонд, последствия бывают и такими:

повышенный расход топлива;
плохое очищение выхлопных газов катализатором;
авто начинает двигаться рывками, плохо слушается;
мощность мотора снижается.

Проверка датчика кислорода на исправность

Как понять, что устройство сломалось

Если лямбда-зонд не работает, признаки проблемы могут обнаружиться следующим образом:

машина в движении начинает дергаться;
из-под капота доносятся нехарактерные звуки;
на приборной панели светится индикатор;
мощность двигателя падает, а педаль акселератора при воздействии на нее срабатывает медленнее;
из выхлопной трубы появляется гораздо более резкий и неприятный запах, чем прежде;
мотор перегревается.

По этим изменениям нетрудно понять, как работает неисправный лямбда-зонд. Если же он окончательно вышел из строя, авто может и не поехать. При разгерметизации датчика «мозг» машины получает множество сигналов о проблемах, и система управления впрыском блокируется.

Рекомендуем прочитать о том, как промыть систему охлаждения двигателя. Из статьи вы узнаете о том, как промыть систему охлаждения двигателя лимонной кислотой, Кока-Колой, водой, сывороткой и «Белизной».

А здесь подробнее о том, как самостоятельно установить подогреватель двигателя.

Если кратко говорить о том, как работает лямбда-зонд, он дольше поддерживает двигатель в рабочем состоянии, экономит топливо, сокращает токсичность выхлопа. Нужно регулярно проверять его у специалиста, следить за качеством горючего и системой охлаждения мотора. А при выходе из строя датчика обязательно поменять его.

Смотрите в этом видео о том, как правильно проверить лямбда-зонд:

Не нашли ответа на свой вопрос? Узнайте, как решить именно Вашу проблему — позвоните прямо сейчас по телефону:

+8 (800) 500-27-29

Это быстро и бесплатно!

Диагностика и замена датчика кислорода своими руками

Одним из важных элементов системы выпуска двигателя является кислородный датчик или лямбда-зонд. Поломка этого устройства может стать причиной серьезных неисправностей транспортного средства, поэтому водитель всегда должен заботиться о диагностике регулятора. Из этого материала вы узнаете, какие у лямбда-зонда признаки неисправности, по каким причинам регулятор ломается и как произвести его замену.

Демонтированный обгоревший лямбда-зонд

Перед тем, как приступить к диагностике признаков и симптомов, а также ремонту той или иной неисправности своими руками, предлагаем вам ознакомиться с причинами выходу из строя регулятора.

Итак, почему регулятор не работает:

Использование низкокачественного топлива. Если в топливе содержатся железо, вода, элементы нефтяного распада, свинец и прочие вредоносные вещества, это приведет к поломке регулятора. Такие компоненты забивают платиновые электроды достаточно быстро, чтобы забить их, потребуется две-три заправки некачественным топливом.
Неисправность подогрева. Датчик кислорода оборудуется специальным подогревом. Если подогрев выходит из строя, регулятор может выдавать ошибку о работе. Подогрев является важным элементом, поскольку именно благодаря подогреву водитель получает точные сведения от лямбда-зонда. Если регулятор работает без подогрева, то он будет выдавать неверное количество кислорода в выхлопе. Соответственно, подогрев вступает в работу сразу же после запуска мотора. Поломка подогрева подразумевает ремонт и замену датчика в целом, поскольку при отсутствии подогрева смысла от регулятора не будет.
Перегрев корпуса лямбда-зонда в результате того, что был неверно установлен угол опережения зажигания. Также симптом перегрева может проявиться в результате слишком обогащенной горючей смеси.
Если состояние маслосъемных колец плохое, то это может привести к попаданию в выхлопную трубу моторной жидкости. Соответственно, ее воздействие на датчик может быть губительным и возникнет необходимость ремонта или замены устройства.
Сбои в работе системы зажигания являются еще одной причиной, по которой лямбда не работает. Речь идет о свечах, катушках, всевозможных модулях и проводке. Причиной могут служить хлопки в выхлопной трубе — они способны разрушить хрупкую керамику устройства.
Во впускном коллекторе мотора проявляются удары.
Неправильный запуск мотора авто. Необходимость ремонта неисправности возникает в результате многократных и при этом неудачных попыток старта мотора автомобиля, еще и от того, что эти попытки проводятся в небольшие промежутки времени. В результате несгоревшее топливо накапливается в выпускном коллекторе отработавших газов мотора. При появлении ударной волны топливо может воспламениться.
Попадание на керамический элемент различных расходных материалов — растворителей, охлаждающих жидкостей, моющих средств и т.д., может вызвать необходимость ремонта регулятора.
Применение герметиков при монтаже регулятора может привести к серьезным проблемам. Особенно, если при комнатной температуре они могут вулканизироваться или в их составе содержится силикон.
В результате обрыва либо плохого контакта устройства, а также при замыкании на массу выходной проводки возникает необходимость ремонта.
Если мотор работает с неверно отрегулированными клапанами, которые могут быть поджаты или зажаты, либо же с клапанами, которое долгое время не регулировались.
В цилиндрах мотора неправильный уровень компрессии. Если компрессия неравномерная, то это может привести к несбалансированному сгоранию горючей смеси.
При монтаже ремня ГРМ были неверно выставлены метки устройства, либо же они могли быть нарушены в ходе эксплуатации транспортного средства.
Засорение бензиновых форсунок мотора. Также необходимость ремонта неисправности возникает в результате засорения бензиновых форсунок мотора либо из-за того, что в их работе возник дисбаланс.

Закоксованный кислородный датчик

Основные признаки неисправностей

Далее рассмотрим признаки, которые позволят произвести диагностику и проверить, работает ли корректор лямбда-зонда и датчик в целом или нет. Как показывает практика, устройство выходит из строя постепенно, а не сразу.

Поэтому если вы не знаете, где установлен лямбда-зонд и как произвести его проверку, то вероятнее всего, признаки поломки вы выявите не сразу.

Но если вы ознакомитесь с признаками, описанными ниже, то проблем во время проверки у вас не возникнет.

Итак, выход из строя регулятора можно условно разделить на несколько этапов.

Первым признаком является то, что устройство перестает работать в нормальном режиме. В частности, во время определенных рабочих моментов двигателя регулятор отказывается генерировать сигнал. В результате налаженность оборотов холостого хода начинает дестабилизироваться, то есть обороты плавают. Этот признак может свидетельствовать о необходимости восстановления устройства. Следует отметить, что обороты могут плавать в очень большом диапазоне, соответственно, со временем это может привести к снижению и потере качества горючей смеси.
Еще один признак, который говорит о необходимости восстановления устройства, это то, что машина начинает дергаться. В результате запуска и проверки мотора вы можете услышать нехарактерные для его работы хлопки. Кроме того, если при проверке вы заметили, что на приборной панели загорелся новый индикатор, то этом говорит о том, что устройство необходимо проверить более подробно с помощью мультиметра. Если мультиметра у вас нет, то обратитесь за помощью к электрику.
Следующим этапом, по которому можно проверить неисправность, является полный выход из строя регулятора при работе на непрогретом двигателе. При этом блок управления будет предупреждать водителя о неисправности и необходимости ремонта — мощность двигателя снизится, при нажатии на педаль газа будет ощущаться замедленная реакция авто. Из-под капота будут доноситься те же хлопки, машина при движении будет дергаться — эти признаки неисправности говорят о том, что нужно произвести ремонт и восстановить устройство.
Один из наиболее опасных признаков неисправности является перегрев мотора.
Также о необходимости ремонта и восстановления может говорить повышенный расход топлива, а из глушителя автомобиля может появиться неприятный запах с признаком токсичности.
Если у вас современный автомобиль, то в результате поломки устройства может сработать система аварийной блокировки. Соответственно, дальнейшее движение на транспортном средстве будет невозможным, единственный выход — вызвать эвакуатор и отвезти авто в ремонт.
Одним из самых плохих вариантов дальнейшего развития событий может стать разгерметизация устройства, поскольку при разгерметизации езда на машине будет невозможной. Есть большая вероятность выхода из строя двигателя. Когда происходит этот процесс, отработавшие газы не выходят через глушитель, а поступают в заборный канал. Когда водитель жмет на тормоз, датчик видит переизбыток кислорода в системе, в результате чего выдает огромное количество отрицательных импульсов. Таким образом, система управления впрыском может полностью выйти из строя. Если регулятор разгерметизировался, об этом можно узнать в результате потери мощности, которая особенно ощущается при быстрой езде. Рывки и хлопки, а также неприятный запах — те же симптомы поломки. Также можно проверить корпус выпускных клапанов и места монтажа свечей — на них может образоваться осадок от сажи (автор видео — HondaDiagnostic Sistem).

Как самостоятельно проверить лямбда-зонд?

Чтобы осуществить проверку датчика своими руками, вам потребуется вольтметр. Он может быть цифровым либо стрелочным, без разницы.

Итак, проверку осуществляется в несколько этапов:

Для начала необходимо включить зажигание, но при этом отключать лямбда-зонд не рекомендуется. В противном случае блок управления мотором может зафиксировать в памяти ошибку, свидетельствующую о выходе из строя нагревателя лямбда-зонда.
Щупами устройства необходимо проткнуть провода, которые подходят к нагревателю. Или же вы можете воткнуть щупы в разъем, расположенный со стороны этих проводков.
Посмотрите на экран вольтметра — он должен показать уровень напряжения, равный напряжению в АКБ. Помните о том, что на выключенном двигателей минус с ЭБУ может не подаваться. Соответственно, после этого необходимо осторожно запустить мотор.

Диагностика кислородного датчика вольтметром

Плюсовой провод подходит к устройству нагревателя, как правило, напрямую, цепь при этом может быть защищена предохранителем. Что касается минусового провода, то он идет от блока управления мотором. Так что если плюс отсутствует, то необходимо проверить электрическую цепь от аккумуляторной батареи через предохранитель к датчику.

Вполне возможно, что на этом участке цепи установлено еще одно реле. В том случае, если отсутствует минус, то необходимо проверить проводку, которая идет до ЭБУ. Есть вероятность того, что на одном из разъемов «потерялся» контакт.

Инструкция по замене

Как осуществляется замена кислородного датчика своими руками:

Для правильного снятия устройства следует немного прогреть двигатель, а также выключить зажигание.
От устройства отсоединяются все провода.
С помощью гаечного ключа, в некоторых случаях требуется торцевой, необходимо выкрутить вышедший из строя регулятор. После того, как лямбда-зонд демонтирован, необходимо также снять защитный колпачок, затем осуществляется очистка устройства. Для прочистки можно использовать ортофосфорную кислоту, этот вариант является одним из наиболее эффективных. После очистки промойте регулятор чистой водой, установите на место и проверьте его работоспособность.
В том случае, если очистка не дала эффекта, необходимо демонтировать старый датчик и установить новый. Новый компонент монтируется до упора, больших усилий прикладывать не стоит. Чтобы обеспечить герметичность устройства, можно перед монтажом его можно обработать герметиком.
Установите на место все провода.

«Как правильно поменять лямбда-зонд»

О том, как правильно осуществить замену регулятора своими руками , вы можете узнать из видео ниже (автор видео — oasex).

Извините, в настоящее время нет доступных опросов.У Вас остались вопросы? Специалисты и читатели сайта labavto.com помогут вам, задать вопрос Поддержите проект — поделитесь ссылкой, спасибо!Оценить пользу статьи:Оцени автора (4 голос(ов), 5,00 из 5) Загрузка…

Как проверить лямбда зонд мультиметром

20 декабря 2016.
Категория: Автотехника.

Лямбда зонд – это датчик концентрации О2 (или проще говоря – кислородный датчик), позволяющий оценивать объем несгоревшего кислорода, содержащегося в отработанных газах.

Эти показатели крайне важны, так как благодаря поддержанию определенных пропорций топлива и воздуха, происходит наиболее эффективное сгорание топливовоздушной смеси. Самым лучшим соотношением считается 14,7 частей кислорода на 1 часть бензина.

Если это соотношение будет нарушаться, то смесь будет бедной или, наоборот, обогащенной, что, в свою очередь, скажется на расходе топлива и мощности мотора.

Хоть внешне датчик кислорода и не выглядит, как «жизненно важная» деталь, он выполняет очень важную функцию, поэтому любая неисправность лямбда зонда, «симптомы» которой мы рассмотрим, должна быть незамедлительно исправлена.

Признаки и причины неисправности лямбда зонда

Согласно статистике датчики кислорода выходят из строя постепенно, поэтому выявить его неисправность можно, если вовремя обратить внимание на следующие «симптомы»:

Обороты на холостом ходу начали падать или «плавать».
Автомобиль дергается, а после запуска мотора слышны нехарактерные для двигателя хлопки.
Снизилась мощность мотора и при нажатии на педаль газа наблюдается замедленная реакция.
Двигатель сильно перегревается, а расход топлива увеличился.
Изменился запах в выхлопной трубе (выхлопные газы стали более токсичными).

В результате вышедшего из строя датчика качество топливной смеси, попадающей в камеру сгорания, ухудшается, из-за чего нарушается отлаженная работа двигателя. Причин для этого может быть множество:

Неправильная работа цепи накала или пониженная чувствительность наконечника датчика.
Низкокачественное топливо с высоким содержанием железа, свинца, частиц нефтяного распада и прочих вредных включений. Все эти вещества налипают на платиновые электроды, что приводит к неисправности датчика.
Проблемы с системой подогрева лямбда зонда. Если подогрев перестал функционировать как нужно, то датчик кислорода будет выдавать неточные данные.
Перегрев корпуса регулятора. Такое происходит, если неправильно установить угол опережения зажигания.
Изношенные маслосъемные кольца. В этом случае в выхлопную трубу попадает моторная жидкость, которая воздействует на лямбда зонд.
Если часто производится многократный запуск двигателя.
Использование герметиков (особенно силиконовых) для установки лямбда зондов.
Нарушен уровень компрессии в цилиндрах двигателя. В этом случае горючая смесь сгорает неравномерно.
Забитые бензиновые форсунки двигателя.

Если вы заметили, что не работает лямбда зонд, симптомы не стоит игнорировать, так как в противном случае вы обеспечите себе много проблем с автомобилем.

Дело в том, что большинство современных машин, оснащены блоком аварийной блокировки, который может сработать в самый неудачный момент. Однако невозможность дальнейшего передвижения – это еще не самое страшное.

Если датчик разгерметизируется, то из строя выйдет система впрыска и вам придется оплатить дорогостоящий ремонт более серьезного узла.

Поэтому рекомендуется периодически проверять состояние лямбда зонда. Сделать это можно самостоятельно.

Проверка датчика кислорода

Обычно диагностика лямбда зонда производится с помощью вольтметра и омметра или мультиметра, который заменяет сразу оба эти тестера. Чтобы проверить накальную спираль регулятора необходимо отсоединить от колодки контакты 3 и 4 разъема (обычно это коричневый и белый провода) и подключить к их зажимам концы тестера. Если сопротивление спирали составляет не меньше 5 Ом, то это хороший знак.

Также проверка лямбда зонда мультиметром позволяет узнать чувствительность наконечника датчика кислорода. Чтобы узнать термоэлектрические параметры элемента необходимо включить и прогреть двигатель до 70-80 градусов. После этого:

Доведите обороты двигателя до 3000 и удерживайте этот показатель на протяжении 3 минут, чтобы датчик разогрелся.
Соедините минусовой щуп тестера (сигнальный провод) с массой машины, а второй – с выходом лямбда зонда.
Проверьте показания тестера, данные должны варьироваться от 0,2 до 1 В и обновляться до 10 раз за секунду.
Резко нажмите на педаль акселератора и отпустите ее, если мультиметр покажет значение в 1 В, а потом резко упадет на ноль, то лямбда зонд в порядке. Если данные на тестере не скачут при нажатии и отпускании педали, а показатели составляют порядка 0,4 – 0,5 В – это свидетельствует о необходимости замены датчика.

Если напряжения вообще нет, то, скорее всего, причина неисправности кроется в проводке, поэтому «прозвоните» мультиметром все провода, которые идут от выключателя зажигания к реле.

Полезно! Чтобы более точно уточнить характеристики чувствительности лямбда зонда потребуется профессиональное оборудование – осциллограф.

Если ваш автомобиль оснащен «умной» бортовой системой, то обратите внимание на сигнал «Check Engine», который может выдать следующие ошибки:

0130 – свидетельствует о том, что датчик выдает неверный сигнал.
0131 – очень слабый сигнал датчика.
0133 – лямбда медленно откликается.
0134 – нет вообще никакого отклика.
0135 – неисправность нагревателя лямбды.
0136 – заземление второго датчика замкнуло.
0137 – второй датчик выдает очень низкий сигнал.
0138 – через-чур высокий сигнал второй лямбды.
0140 – обрыв зонда.
1102 – невозможно считать показатели, так как сопротивление элемента слишком низкое или вовсе отсутствует.

Однако перед тем как проверить датчик кислорода лямбда зонд (видео этого процесса представлено ниже) с помощью специального тестера, обратите внимание на его внешний вид. Если на него налипли вещества, которые препятствуют его полноценной работе, то возможно удастся ограничиться ремонтом этого элемента.

Как отремонтировать лямбда-зонд

Ремонт лямбда зонда своими руками выполнить довольно просто, для этого необходимо определить, в каком именно узле произошел сбой.

Если проблема связана с контактами цепи, то в первую очередь необходимо найти место разрыва и проверить, не окислились ли контакты. Сигнал может, элементарно, не идти от блока управления. Поэтому проверьте питание лямбды. Если контакты элемента окислились их необходимо обработать WD40.

Если на корпусе зонда образовалось много нагара, то может потребоваться чистка всех частей системы. И тут возникает закономерный вопрос, чем промыть лямбда зонд. Дело в том, что обрабатывать платиновые электроды и керамический стержень наждачной бумагой категорически запрещено. Поэтому необходимо использовать специализированные средства, предназначенные для растворения ржавчины.

Для очистки датчика необходимо выполнить следующие шаги:

Демонтируйте лямбда зонд, предварительно нагрев его корпус до 50 градусов.
Снимите защитный колпачок.
Замочите датчик в ортофосфорной кислоте на 30 минут (она справится даже с самыми сложными отложениями).
Ополосните лямбду в воде, высушите и установите элемент обратно. Не забудьте смазать резьбу датчика специальным средством для создания полной герметичности (но только не используйте силиконовый герметик).

Так как стоимость датчиков колеблется от 1000 – 3000 рублей за один элемент, то вполне разумно попробовать осуществить ремонт лямбда зонда своими руками (видео смотрите ниже), а уже потом приступать к установке нового элемента.

В заключении

Системы автомобиля очень чувствительны и нуждаются в постоянной диагностике и профилактических работах. Чтобы лямбда зонды и другие элементы работали исправно, не экономьте на хорошем топливе, ведь чаще всего именно некачественный бензин приводит к быстрому выходу из строя важных рабочих элементов.

Что делать с нерабочим лямбда-зондом

Заменить лямбда-зонд

Очистить лямбда-зонд

Установить обманку лямбда-зонда

Отключить лямбда-зонд программно

Ездить с неисправным кислородным датчиком нельзя. Машина теряет в динамике, повышается расход топлива. Поэтому автовладельцы меняют, чистят, устанавливают обманки или программно отключают лямбда-зонд. Какой из способов лучше? Разобрали плюсы и минусы каждого.

Заменить лямбда-зонд

Если кислородный датчик неисправен, есть несколько вариантов решения проблемы. Одна из них — поменять датчик лямбда-зонда. Сделать это можно самостоятельно, купив новую деталь в специализированном магазине или автосервисе. Обратите внимание на маркировку, которая нанесена на старый зонд. С точно такой же должен быть новый зонд.

Замена происходит обязательно на охлажденном двигателе и отключенном зажигании. Для начала от старого устройства отключаются провода. Затем гаечным ключом отсоединяется старый зонд, а на его место ставится новый. Работать надо осторожно, не срывая резьбу.

Если не уверены, что справитесь, обратитесь к специалистам. Где могут заменить лямбда-зонд? В любом автосервисе за небольшие деньги. Специалисты сделают работу качественно. Следующие 50 000–100 000 км оригинальный кислородный датчик отработает на отлично.

Преимущество установки нового датчика кислорода

Экономит топливо от 5 до 15%. Изношенность датчика влияет на расход топлива, поэтому установка нового вернет его в норму;
Улучшает работу двигателя;
Со 100% уверенностью оповещает о выходе из строя катализатора;
Уменьшает выброс вредных веществ.

Существенный минус такого решения — цена. Стоимость нового лямбда-зонда доходит до 25 000 рублей. Если у машины отключен или выбит катализатор, замена лямбда-зонда не поможет. Поможет программное отключение — чип-тюнинг.

Очистить лямбда-зонд

Часто на кислородном датчике накапливается копоть, а внутри оседают продукты горения. Это мешает ему работать в полную силу. У машины пропадает тяга, снижается максимальная скорость и растет расход топлива. Один из вариантов решения проблемы — чистка лямбда-зонда.

Как проходит чистка кислородного датчика:

Перед чисткой зонда внимательно осмотрите его. Если есть повреждения, либо конструкция деформирована, то неисправность вряд ли связана с загрязнением. Если повреждений нет, то лямбда-зонд можно чистить.
Вам понадобится ортофосфорная кислота, которая хорошо разъедает накипь и очищает от сажи. Не используйте инструменты механической очистки: железная щетка, наждачная бумага, надфиль и прочее. Вы повредите слой из драгоценного металла, и датчик станет непригодным к использованию.
Снимите кислородный датчик с автомобиля и поместите в кислоту. Чтобы ускорить процесс, возьмите мягкую кисть и равномерно нанесите жидкость по всей поверхности.
Ортофосфорная кислота очищает лямбда-зонд за 15–25 минут. После промойте устройство теплой водой и тщательно высушите.

К сожалению, чистка помогает далеко не всегда.

Если ортофосфорные ванны не принесли результата, датчик следует заменить или отключить программно.

Установить обманку лямбда-зонда

Сломанный или некорректно работающий кислородный датчик невозможно починить, но можно заменить на дорогостоящий новый или установить обманку. Многие автовладельцы выбирают этот простой способ обмана электронного блока управления.

При этом обманка посылает ЭБУ усредненный (похожий на рабочий) сигнал и компьютер думает, что все нормально. При этом пропадает весь смысл адаптивности двигателя. Компьютер не понимает насколько качественно готовится смесь и насколько экологичен выхлоп.

Без нормального датчика ЭБУ сходит с ума, что приводит к повышенному расходу топлива и другим неприятностям.

Виды обманок на лямбда-зонд

Механическая обманка на лямбда-зонд. Эта универсальная запчасть устанавливается практически на все автомобили. Внутри нее есть мини-катализатор, через который проходят выхлопные газы. Там они немного очищаются и электронный блок управления получает заниженные значения вредных выбросов.
Электронная обманка на лямбда-зонд. Она специально программируется под определенную марку, объем и год выпуска автомобиля, что делает ее дороже механической. Присоединяют устройство к проводам, через которые значения корректируются до допустимых.

В обоих случаях сигналы с первого и второго кислородного датчика будут разными.

ЭБУ примет эти показания за нормальную работу катализатора.

Плюсы и минусы установки обманки лямбда-зонда

Обманка лямбда-зонда погасит «Check Engine». Стоимость, по сравнению с другими решениями, небольшая, поэтому это самая популярная процедура.

Обманка на лямбда-зонд, в отличии от замены датчика или чип-тюнинга, не учитывает разные параметры и условия работы двигателя. Например, регулировку впрыска топлива. Поэтому при автоматической корректировке показания через какое-то время выйдут за пределы условно-нормальных снова вылезет ошибка Р0140 и загорится чек.

Отключить лямбда-зонд программно

После физического удаления катализатора программное отключение лямбда-зондов, стоящих после него, обязательный этап. Без адаптации находящийся после катализатора второй датчик передает неправильные показатели выхлопа, загорается чек и двигатель уходит в аварийный режим. Это чревато увеличенным расходом топлива и плохой динамикой.

Отключение лямбда-зондов программно с помощью чип-тюнинга принесет приятные бонусы:

Увеличатся показатели мощности и крутящего момента;
Снизится расход топлива (по сравнению с аварийным режимом);
Улучшится тяга на низах;
Станет отзывчивей педаль газа;
Улучшится общая динамика автомобиля, разгон станет более резвым;
Переключения коробки передач будут более плавными;
Оптимизируется работа двигателя с включенным кондиционером, машина перестанет «тупить».

Программное отключение лямбда-зондов проводят партнеры ADACT в России и странах СНГ.

Где отключить лямбда-зонд

Рекомендуем посмотреть

10 4,80 из 5

Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода

О том, что такое лямбда зонд и для чего он нужен, к сожалению, знают далеко не все автовладельцы. Лямбда зонд — это кислородный датчик, который позволяет электронной системе контролировать и балансировать правильное соотношение воздуха и бензина в камерах сгорания. Он способен своевременно исправить структуру топливной смеси и предупредить дестабилизацию рабочего процесса двигателя.

Этот достаточно хрупкий прибор находится в очень агрессивной среде, поэтому его работу необходимо постоянно контролировать, так как при его поломке дальнейшее использование автомобиля невозможно. Периодическая проверка лямбда зонда станет гарантом стабильной работы автотранспортного средства.

Принцип действия лямбда зонда

Основной задачей лямбда зонда является определение химсостава выхлопных газов и уровня содержания в них молекул кислорода. Этот показатель должен колебаться в пределах от 0,1 до 0,3 процентов. Бесконтрольное превышение этого нормативного значения может привести к неприятным последствиям.

При стандартной сборке автомобиля, лямбда зонд монтируется в выпускном коллекторе в области соединения патрубков, однако, иногда бывают и другие вариации его установки. В принципе, иное расположение не влияет на рабочую производительность данного прибора.

Сегодня можно встретить несколько вариаций лямбда зонда: с двухканальной компоновкой и широкополосного типа. Первый вид чаще всего встречается на старых автомобилях, выпущенных в 80-е годы, а также на новых моделях эконом-класса.

Датчик широкополосного типа присущ современным авто среднего и высшего класса. Такой датчик способен не только с точностью определить отклонение от нормы определенного элемента, но и своевременно сбалансировать правильное соотношение.

Благодаря усердной работе таких датчиков существенно повышается рабочий ресурс автомобиля, снижается топливный расход и повышается стабильность удержания оборотов холостого хода.

С точки зрения электротехнической стороны, стоит отметить тот момент, что датчик кислорода не способен создавать однородный сигнал, так как этому препятствует его расположение в коллекторной зоне, ведь в процессе достижения выхлопными газами прибора может пройти определенное количество рабочих циклов. Таким образом, можно сказать, что лямбда зонд реагирует скорее на дестабилизацию работы двигателя, о чем он собственно впоследствии и оповещает центральный блок и принимает соответствующие меры.

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

разгерметизация корпуса;
проникновение внешнего воздуха и выхлопных газов;
перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
моральный износ;
неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем.

В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы.

В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта.

Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха.

Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на видео:

Электронная проверка лямбда зонда

Узнать о состоянии лямбда зонда можно путем его проверки на профессиональном оборудовании. Для этого используется электронный осциллограф. Некоторые специалисты определяют работоспособность кислородного датчика при помощи мультиметра, однако, он способен только констатировать или же опровергнуть факт его поломки.

https://www.youtube.com/watch?v=CxhGVt5_YUA

Проверяется устройство во время полноценной работы двигателя, так как в состоянии покоя датчик не сможет полностью передать картину своей работоспособности. В случае даже незначительного отхождения от нормы, лямбда зонд рекомендуется заменить.

Замена лямбда зонда

В большинстве случаев такая деталь, как лямбда зонд не подлежит ремонту, о чем свидетельствуют утверждения о невозможности произведения ремонта от многих автомобильных производителей. Однако, завышенная стоимость такого узла у официальных дилеров отбивает всякую охоту его приобретения.

Оптимальным выходом из сложившейся ситуации может стать универсальный датчик, который стоит гораздо дешевле родного аналога и подходит практически всем автомобильным маркам.

Также в качестве альтернативы можно приобрети датчик бывший в использовании, но с продолжительностью гарантийного периода или же полностью выпускной коллектор с установленным в него лямбда зондом.

Однако, бывают случаи, когда лямбда зонд функционирует с определенной погрешностью из-за сильного загрязнения в результате оседания на нем продуктов сгорания. Для того чтобы убедиться, что это действительно так, датчик необходимо проверить у специалистов. После того как проверка лямбда зонда состоялась и подтвержден факт его полной работоспособности, его нужно снять, почистить и установить обратно.

Для того чтобы демонтировать датчик уровня кислорода, необходимо прогреть его поверхность до 50 градусов. После снятия, с него снимается защитный колпачок и только после этого можно приступать к очистке.

В качестве высокоэффективного очищающего средства рекомендуется использовать ортофосфорную кислоту, которая с легкостью справляется даже с самыми стойкими горючими отложениями. По окончании процедуры отмачивания, лямбда зонд ополаскивается в чистой воде, тщательно просушивается и устанавливается на место.

При этом не стоит забывать о смазке резьбы специальным герметиком, который обеспечить полную герметичность.

Устройство автомобиля очень сложное, поэтому он нуждается в постоянной поддержке работоспособности и проведении своевременных профилактических работ.

Поэтому в случае возникновения подозрений о неисправности лямбда зонда, необходимо незамедлительно произвести диагностику его работоспособности и в случае подтверждения факта выхода из строя, заменить лямбда зонд.

Таким образом, все важнейшие функции транспортного средства будут сохранены на прежнем уровне, что станет гарантом отсутствия дальнейших проблем с двигателем и прочими важными элементами автомобиля.
