С каким шагом крепить поликарбонат?

Как крепить поликарбонат к металлическому и деревянному каркасу? Чем, и какой стороной правильней?

Поликарбонат – современный материал. Он сильно отличается от других типов материалов. При работе с ним необходимо в качестве дополнительных материалов использовать профили для соединения, торцовые профили, шайбы, ленты, это обеспечит защиту, чтобы не проникала влага, мусор, насекомые.

Если правильно устанавливать поликарбонатные панели, срок их эксплуатации увеличивается. Профили для поликарбоната весят немного, не пропускают света и отличаются качеством.

Для правильного и грамотного крепления какого-либо предмета, нужно несколько комплектующих элементов:

1. Торцевые профили.
2. Соединительные профили.
3. Коньковые профили.
4. Угловые профили.
5. Пристенные профили.
6. Термошайбы.
7. Антипильная лента.
8. Герметическая лента.

Торцевым профилем закрывают края листов материала. Это делается, чтобы потом в середине листов не накапливались слои грязи, пыли и влаги. Когда используют профиль, берут термоленту, которой заклеиваются верхние края панели. Нижние края панели при использовании скатных и арочных остеклений, заклеивают перед установкой торцевого профиля.

Соединительный профиль производят из поликарбоната под нужный цвет панелей. Плотные и прочные соединения листов имеют сравнительно невысокую цену.

Инструменты, которые вам будут нужны:

• брусок;
• пару поликарбонатных листов;
• кувалда;
• гвозди;
• шурупы;
• шайбы;
• болтики;
• сверло;
• крепления;
• самоклейка;
• рулетка;
• пилка;

Чем можно крепить?

Поликарбонат крепят:

Если вы в качестве варианта для крепления выбрали термошайбы, то понадобится сделать дыры в плитах немного больше чем сама шайба, так, чтобы она плотно зашла в дыру и защелкнулась. Длина у нее такая же, как и сама пластина. В шайбе есть маленький резиновый уплотнитель, он фиксирует и не пропускает пыль и влагу.

Края панелей в профиле крепятся саморезами или термошайбами.

Профили бывают:

• разъемные;
• неразъемные;
• стыковые;
• специальные;
• угловые;
• стеновые;

Какой способ выбрать, лучше решить самому, учитывая все задачи, которые будет выполнять конструкция.

Способы крепления

Поликарбонат – это пустотелый лист, в его середине много слоев с ребрами жесткости. На прилавках рынков и магазинов продают 2 вида поликарбонатных листов: монолитный и сотовый.

Монолитный поликарбонат

Этот материал хорошо использовать вместо стекла, для ограждений, через которые должен поступать свет. В большинстве случаев это большие рамы, в которые потом вставляют листы, которые крепятся при помощи держателей. Существует два вида установления поликарбоната: «влажный» и «сухой».

Когда устанавливаете следуя влажному методу, то по всем бокам рамки нужно наложить полимерную замазку. После этого, лист следует установить в рамку. Потом обработайте герметиком все соединения. Можно использовать резиновые полоски или специальные профильные прокладки, чтобы была полная герметизация листа.

При сухом способе, нужно использовать механичные крепления, в которых есть набор деталей с резиновыми прокладками. Для крепления листов используют болты, гайки, шурупы. Этот метод самый чистый и аккуратный.

Для правильного крепления листов в обоих случаях, нужно сделать зазоры. Зазоры делают для того, чтобы при нагревании поликарбоната не деформировалась и не разрушилась сама конструкция.

В листах, перед работой, просверлите отверстия с шагом в 500 мм. Возле края лучше всего сделать дополнительный отступ приблизительно в 20 мм. Лучше всего сверлить сверлами по дереву.

При помощи их получится сделать аккуратные и плавные отверстия. Контролируйте нагревание зоны в месте просверливания. Правильное крепление обеспечит качественное приставание плит к каркасу. Крепежи сильно затягивать не стоит.

Сотовый поликарбонат

Это является самым простым способом фиксации. В его схеме исполнения употребляют саморезы со специальными термошайбами. В результате, получаются хорошо прикрученные листы. Ножки шайбы должны быть такой же толщины, как и лист, а отверстия для нее немного больше. С помощью шурупов крепится края панелей.

Есть разъемные и неразъемные профили. Неразъемные крепятся саморезами и термошайбами. Разъемный сделан из двух частей: «базы» и «крышки». «Базу» прикрепите к каркасу саморезами на расстоянии в 300 мм друг от друга. «Крышку» установите и защелкните при нажатии.

Для начала, подготовьте брусок, приблизительная толщина которого 5 см.

Из него делают форму каркаса, с помощью молотка и гвоздей. Каркас на деревянной основе подойдет для крыши на крыльце или теплицы. После того, как каркас изготовлен, прикрепите листы к дереву саморезами с шайбами.

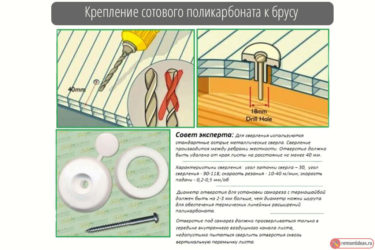

Для крепления поликарбоната к деревянной основе не нужны термошайбы. Возможен вариант крепления при помощи обычных материалов. Первый лист следует плотно зафиксировать. Начинать следует с края каркаса. Торцевой край должен немного выходить за рамки каркаса. Листы следует крепить по очереди после полного завершения всех работ, связанных с креплением предыдущего.

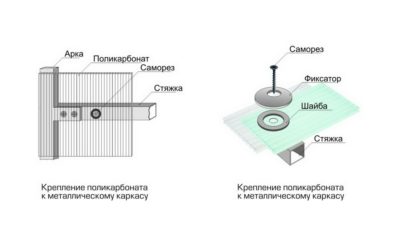

Перед тем, как крепить поликарбонат к металлу приобретите нужное количество шайб.

Монтаж происходит следующим принципом:

1. Сделайте отверстия в пластинах. Делать их следует в местах крепления каркаса.
2. Укладывайте полотно на каркас и фиксируйте. Лучше эту работу делать вдвоем. Один человек и держать, и крепить не сможет.
3. После завершения монтажа, термошайбы закройте защитными колпаками.
4. Помните о том, что класть листы нужно так, чтобы они не прикасались к металлу.

Монтаж поликарбоната делается вертикально расположению металлических ребер. При изготовлении поликарбонатных плит, клеят защитную пленку на обе стороны. Первая сторона с рисунками, а вторая всегда белая или бесцветная.

Устанавливать пластины можно не только под прямым углом, но и в обычном положении. Углы будут прочными и аккуратными.

Нюансы работы

Неважно, под каким углом вы расположили панель или листок поликарбоната. Разместить его нужно так, чтобы полости в середине были в вертикальном положении. Когда делаете навес или изогнутую крышу, то полости разместите параллельно основному изгибу. В местах наклона, протоки должны быть направлены в сторону наклона.

При установке, будьте осторожны – материал хрупкий, может легко поломаться.

Много строителей умеет крепить поликарбонат, а также знают шаги прогонов и схемы. Точечное крепление является самым простым способом установки листов. Для установки используют саморезы с термическими шайбами.

При их использовании вы получите надежные, герметические соединения полотен. Выбирайте те элементы ножка, которые такой же толщины, как и само полотно панели. Если конструкция больших форматов, используйте листы побольше. Специалисты советуют фиксировать листы через каждые 30-40 сантиметров. Если устанавливать чаще – тогда цена конструкции будет дороже.

Поликарбонат по внешнему виду похож на стекло. Прозрачность листов является хорошей защитой от солнечных лучей. Поликарбонат характеризуется хорошей гибкостью и легким весом. Его можно использовать при температуре от -40 до +120 градусов.

Советы и возможные ошибки

Изготовление листа – очень сложный этап, для этого нужна постоянная работа сложнейших механизмов с большущими настройками и регулировками.

Изготовление прочных, устойчивых листов обеспечивается работой специалистов, которые имеют большой опыт в своем деле. На качестве листа может отразиться самое мелкое отклонение от стандартов.

Когда устанавливаете пластины, снимите с них только нижнюю защитную пленку. Не снимайте преждевременно защитную пленку – это приведет к повреждению пластины.

Пленку можно снимать только после полного окончания установки. Если вы это не сделаете сразу, потом пленку будет очень сложно снять.

Сохранять поликарбонат нужно в отдельном помещении с невысокой температурой.

Во время монтажа поликарбоната не ставьте его горизонтально, расположите его лучше вертикально. Перед тем, как прикрепить лист, просверлите отверстия. Не забывайте про расстояние от шурупа к кромке листа (не меньше четырех сантиметров).

Лучше всего лист не сгибать, потому что могут появиться трещины и поломки. Появиться они могут не сразу, например, при эксплуатации, при резких перепадах температуры, под весом снега, действием ветра. Старайтесь осторожно относиться к материалам, потому что они хрупкие к повреждениям.

Источник: https://househill.ru/krovlya/material/polikarbonat/kak-krepit.html

Обрешетка под поликарбонат: расчет шага и процесс монтажа

Никакая кровля не может быть сооружена без обрешетки и стропил, на которых и должен размещаться материал, в частности, поликарбонат. Поэтому, если принято решение сделать крышу именно из этого материала, следует разобраться, что он собой представляет.

Обрешетка под крышу

• возможность, если в этом будет необходимость, ее демонтировать;
• установка должна выполняться с учетом правил строительства по прочности, звуко-, тепло- и гидроизоляции;
• обеспечение системой вентиляции;
• лучи солнца должны проникать, но со смягченной яркостью;
• уровень освещения должен соотноситься с установленными правилами.

Чтобы соответствовать всем этим требованиям, конструкция должна иметь хороший каркас.

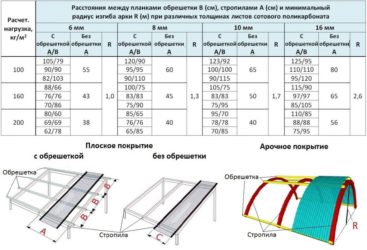

Расчет обрешетки

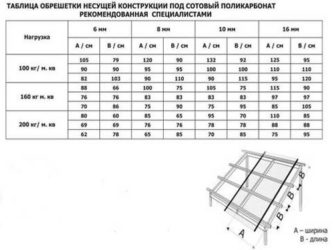

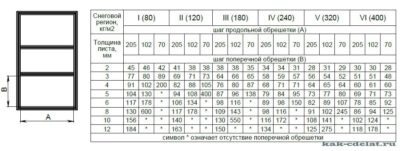

Шаг обрешетки

Этот показатель определяется толщиной листов поликарбоната, уклоном крыши и радиусом изгиба материала.

Кровля, если она полая, должна иметь уклон до тридцати градусов. А шаг должен соответствовать ее толщине. Так, 4 мм лист – шаг 40 см, 9 мм – 90 см. Считается, что лучший угол – 50 градусов.

Используя специальные программы, таблицы, допустимо сделать расчет максимального значения прочности изделия, которое получается при ответном размере радиуса изгиба. При уменьшении толщины поликарбоната уменьшается и шаг.

Нельзя забывать и о снежных нагрузках зимой, поэтому шаг в таких регионах должен быть меньше. Однако такое решение вызвало бы существенное удорожание проекта, поэтому стараются проектировать крышу таким образом, чтобы накопление снега было минимальным. Уклона в тридцать градусов будет достаточно, если вспомнить, какой гладкой является поверхность поликарбоната.

Однако, допустим, для обустройства веранды лучше выбирать арочную конструкцию, способную хорошо противодействовать большим нагрузкам. Опалубка может и не использоваться при радиусе и шаге стропил 2,3 м, а толщине – 16 мм.

Ребра жесткости конструкции должны находиться под углом девяносто градусов. В итоге более возвышенно выглядит материал самой большой толщины.

Расчет позволяет сделать выбор: частая – тонкий материал, разряженная – лист большей толщины.

Каркас и материал

Простой тип каркаса – тонкостенные трубы 20х20 мм с шагом 60-80 см. Если нужно изготовить кровлю арочной формы, тогда трубы можно согнуть, используя станок.

Каркас из стали собирается на месте, используя уголки, болты и прочие крепежные элементы. Шаг ферм — менее 1,5 м. Это позволит поверхности выдержать вес снега.

Алюминиевая обрешетка не подвержена коррозии, поэтому отлично эксплуатируется снаружи. Но удорожание проекта, если сравнивать со стальным вариантом, — более 2,5 раз.

Древесина также может применяться для изготовления каркаса, но только она должна быть клееной. Иначе конструкцию ждут трещины и деформация.

Расчет обрешетки

Не стоит забывать при проектировании каркаса об экономичности. И поэтому появляется вопрос, сделать частую обрешетку или же выбрать толще пластик. Поскольку металлические изделия обойдутся дороже, стоит использовать разреженную обрешетку. При этом не требуется как минимум одна операция – сварка, в отличие от работы с металлическими конструкциями.

Чтобы рассчитать обрешетку, стоит воспользоваться одной из программ, разработанных непосредственно для этой цели. И подобные программные средства учитывают такие параметры:

• регион, где применяется конструкция;
• высота арки;
• длина, ширина пролета;
• толщина материала;
• тип кровли.

Сделать расчет шага обрешетки доступно, если воспользоваться специальными таблицами.

Крепление листов

Для крепления обрешетки используются саморезы, при выборе которых учитывается материал и форма сооружения. Чаще всего это крепежи под плоскую или накидную головку. В некоторых случаях используются термошайбы. Выгода применения последних очевидна:

• ножка, благодаря опоре на каркас, противодействует смятию листа;
• отсутствуют «мостики холода», которые создаются саморезами;
• обеспечивается должный уровень герметичности, а также прочности соединения.

Термошайбы включают защелкивающуюся и уплотнительную крышки, пластик с ножкой. Однако в применении такого крепления есть один недостаток – выпуклая форма, которая может ухудшить перемещение снега. Следовательно, шайбы лучше использовать или для арочных конструкций, или для имеющих значительный запас прочности.

В иных случаях эффективнее применить саморезы с наиболее плоской шляпкой. Тогда скольжение осадков будет без преград.

Выбор и расчет – важная база для конструкции

Как видим на фото, обрешетка из поликарбоната – отличное решение по многим показателям. И важно лишь рассчитать ту конструкцию, которая будет использоваться при конкретных условиях. Тогда эксплуатация может быть безопасной и долговечной, при этом с обеспечением всех качеств поликарбоната, как материала. А значит, цели будут достигнуты.

Источник: http://propolikarbonat.ru/obreshetka-pod-polikarbonat

Как крепить поликарбонат правильно — к металлическому, деревянному каркасу и на теплицу

Монолитный вариант имеет сплошную структуру, как у обычного стекла, но за счет основы в виде полимеров он в разы прочнее и легче того же стекла, и дополнительно имеет повышенную сопротивляемость физическому воздействию благодаря своей гибкости. Такие элементы используются, как полноценная замена стекла в жилых и общественных зданиях, а также торговых, развлекательных и научных комплексах.

Элемент в сотовом исполнении состоит из пары тонких пластин, соединенных между собой специальными ребрами жесткости, пространство между которыми свободно.

Этот материал широко применяется в строительстве, хозяйственных и подсобных помещениях и дачном хозяйстве, особенно в качестве покрытия тепличных комплексов.

Как ориентировать панели

Сотовые элементы поликарбоната вдоль своей длины имеют ребра, обеспечивающие их жесткость, поэтому при монтаже их необходимо всегда располагать таким образом, чтобы пустотелые каналы внутри них имели выход наружу. Это требование продиктовано необходимостью выхода из них конденсата, который может образовываться из-за разности температур.

При монтаже таких пластин в качестве вертикального остекления, ребра обеспечивающие жесткость также располагают вертикально. При закреплении на каркасе в качестве ската или арки, необходимо всегда ориентировать их так, чтобы внутренние пустотелые каналы внутри шли вдоль скатов или по дуге арки соответственно.

Сегодняшняя технология изготовления и монолитных и сотовых панелей подразумевает наличие у каждой из них лицевой и внутренней стороны. Различают их между собой благодаря наличию на первой специального защитного покрытия в виде пленки с маркировкой, которая служит ей защитой до момента полной установки, а на финальном этапе снимается.

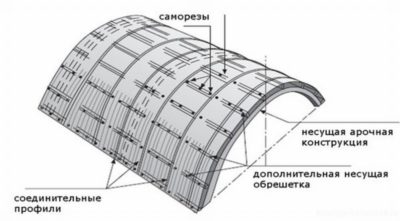

При монтаже поликарбонатных панелей в качестве арочной конструкции следует учитывать и никогда не превышать максимальный радиус на изгиб для конкретного типа материала, указанный в его маркировке.

1. Нарезка листов

Полимерные плиты поставляются стандартными листами, которые, как правило, всегда имеют большие габариты, нежели требуется, поэтому одной из основных операций с ними является разрезка их на куски с нужными размерами. Эту операцию придется производить и при возведении теплицы и при монтаже крыши из поликарбоната своими руками.

Сама операция по нарезке оптимальных кусков из цельной панели крайне проста, так как материал легко режется. Для этого можно использовать разные инструменты для резки, от ручной ножовки до электрической болгарки или лобзика.

В процессе резки полимера независимо от выбранного инструмента нельзя избежать возникновения вибраций материала при его работе, что может негативно повлиять на качество срезов и привести к проблемам при монтаже и подгонке готовых деталей, вплоть до выбраковки части из них. Поэтому чтобы максимально облегчить себе задачу и нивелировать побочные колебания, материал предварительно надежно фиксируют.

В случае с сотовой конструкцией после раскройки полости в получившихся элементах очищают от стружки, ведь если они останутся засоренными, отвод конденсата будет затруднен и влага будет скапливаться внутри пластин, что особенно опасно при заморозках, так как замерзшая внутри панели вода может ее повредить.

2. Герметизация торцов

Сотовые пластины требуют герметизации своих торцов. Тот, который находится сверху, можно оклеить обычным скотчем, а для герметизации нижнего лучше использовать специальную ленту с перфорацией для стока конденсирующейся внутри листа влаги.

Для беспрепятственного оттока конденсирующейся жидкости из панели, требуется организовать несколько отверстий и в ее торцевой части, идентичных используемы для фиксации полимерного листа.

1. Как и к чему можно крепить карбонат

Крепить карбонатные плиты можно к конструкциям практически из любого материала, его тип влияет лишь на выбор элементов для крепежа. Как правило, это саморезы по дереву или по металлу со самоврезным жалом, в комплекте к которым идут особые термошайбы с прорезиненой поверхностью.

Термошайбы имеют специальную ножку и подбираются по ее размеру таким образом, чтобы он соответствовал толщине фиксируемой ею панели. Такая конструкция не только защищает конструкцию листа от излишней деформации, но и уменьшает тепловые потери через непосредственный контакт с саморезом, который в этом случае выполняет роль проводника холода через поликарбонат.

Поэтому саморезы с термошайбами являются универсальным креплением независимо от материала несущей поверхности, которая обшивается полимерными панелями.

При монтаже саморезы желательно вставлять в заранее просверленные отверстия в пластике, которые должны отвечать следующим требованиям:

1. Во-первых, дырки можно просверливать только между ребрами жесткости, и только на расстоянии от края плиты не меньшем 4 см.
2. Во-вторых, отверстия должны предусматривать температурное расширение материала, который должен иметь возможность двигаться на креплениях за счет того, что отверстие в нем на миллиметр–полтора больше чем диаметр ножки термошайбы.
3. В случае большой протяженности пластика отверстия в нем для фиксации должны быть непросто большого диаметра, но и продольно вытянутой формы.
4. Крайне важно при сверлении соблюсти максимально прямой угол отверстия с погрешностью не более 20 градусов, иначе при фиксации шайбы возникнет перекос, и панель не будет надежно прикреплена на несущую конструкцию.

Зная технологию фиксации поликарбоната, можно легко и надежно обшить им практически любую конструкцию. Однако необходимо еще и владеть технологией стыковки панелей между собой, которая заключает в использование для этих целей специальных элементов – профилей, которые могут быть как фиксированными, так и разъемными.

Первые, применяются с панелями толщиной от 4 до 10 мм. Вторые − профили «Полискреп», способны соединять вместе пластины от 6 до 16 мм в толщину. Съемные профили собираются из пары элементов: нижнего, выполняющего функцию основы, и верхнего – крышки с фиксатором.

Такие соединительные профили из полимера необходимы для сборки арочных или скатных конструкций, но подойдут и для полностью отвесных поверхностей. Один фиксатор соединяет пару панелей шириной от 50 до 105 см, а сам он фиксируется на саморезы. При сопряжении отдельных панелей под углом 90 градусов предусмотрен угловой стыковочный профиль, а в случае примыкания к стене – особый пристенный.

Технология фиксации съемного профиля укладывается в несколько операции:

1. Сверление отверстия под саморез в основе.
2. Фиксация основы на продольной конструкции и укладка панелей с зазором в 5 мм, требующимся для компенсации теплового расширения материала.
3. Защелкивание при помощи деревянной киянки крышки профиля.
4. Значение температуры.

2. Можно ли крепить листы внахлест

Часто при обшивании сотовым поликарбонатом теплицы пластины крепятся внахлест одна на другую, вместо применения специальных стыкующих профилей. Такой вариант оптимален и возможен только в случае маленькой толщины листов, которая не превышает 6 мм, так как из-за тонкости такой они обладают повышенной гибкостью, из-за чего могут «гулять» или даже выскакивать из фиксирующего профиля.

А вот толстые полимерные пластины с толщиной 8 мм и более при такой методике будут образовывать сильно заметные «ступеньки» из-за наложения друг на друга, что решается только применением соединяющего профиля.

Следует знать, что крепление поликарбонатных листов методом – внахлест, может привести к следующим последствиям:

1. Во-первых, при этом способе всегда будет нарушаться герметичность обшиваемой конструкции, вплоть до сквозняка, полного выдувания внутреннего тепла и даже забивания под обшивку конструкции мусора и осадков;
2. Во-вторых, листы, закрепленные в нахлест, испытывают значительно большее воздействие со стороны порывов ветра, а значит, при недостаточно мощной фиксации могут быть им оторваны или сломаны.

Значение температуры

Поликарбонат неприхотливый и достаточно выносливый материал и по отношению к окружающей температуре может эксплуатироваться в пределах от –40 до +120 градусов Цельсия. Однако полимер, на основе которого он сделан, под воздействием температуры может как расширяться, так и сжиматься, что выражается в его коэффициенте расширения равном 0,065 мм на один градус температуры для каждого метра листа.

Поэтому для расчета реального расширения нужно вычислить предельный перепад температур за год и умножить его на 0,065 мм. Например, при монтаже в средней климатической зоне с температурами от -40 до +50 градусов

Цельсия зазор должен составлять около 6 мм на каждый погонный метр пластика. В случае окраски нагрев листов увеличивается в среднем на 10 – 15 градусов, а значит и расширяться они будут больше, то есть примерно на 6,5 мм за один метр плиты.

Блиц-советы

1. Для разрезания полимеров отлично подходят твердосплавные диски с мелкими неразведенными зубьями, так как после них остается наиболее ровный и аккуратный срез.
2. Не стоит торопиться удалять защитную пленку с листов сразу при покупке, она создана не только для того, чтобы защищать материал от повреждений, грязи и царапин в процессе транспортировки и хранения, но и при операции монтажа.
3. Верхние торцы полимерных панелей обязательно должны быть закрыты. Для этого рекомендуется применять необычный скотч, а специальную ленту. Нижние торцы, наоборот, открыты, для обеспечения отвода конденсирующейся влаги.
4. Не желательно сильно затягивать закрепляющие пластины саморезы, а также, вообще, жестко крепить всю панель, которая должна иметь определенную степень свободы чтобы «дышать» расширяясь и сжимаясь в периоды потепления и похолодания соответственно.

Источник: https://orcmaster.com/remont/krysha/materials/polikarbonat/kak-krepit.html

Особенности крепления поликарбоната в зависимости от каркаса

Несмотря на многообразие пластиков на строительном рынке, поликарбонат является очень перспективным строительным материалом. Сфера применения листового термопластического полимерного материала очень широка. Он используется не только в условиях современного строительства, но и в различных промышленных отраслях, рекламном деле и на бытовом уровне. Способ крепления поликарбоната зависит от типа конструкции и эксплуатационных условий.

Саморезы для крепежа листов поликарбоната

Для крепления поликарбоната применяются профиля, саморезы и термошайбы. Крепить лист поликарбоната к основе необходимо посредством специальных саморезов. В противном случае может нарушится не только герметичность крепёжного узла, но и целостность всего покрытия.

Саморезы

Поликарбонат чувствителен к механическим повреждениям, поэтому для крепления используются саморезы с шайбами. Такие крепежи обеспечивают высокую степень герметичности и надёжную фиксацию. Чаще всего используются саморезы по металлу или дереву. Средняя длина самореза составляет порядка 30—40 миллиметров.

Выбор окончательных габаритов зависит от толщины поликарбонатного листа и высоты используемой шайбы. Допускается использовать крепежи больших, а не меньших размеров. Головка крепежа может иметь форму усечённого конуса с характерными крестообразными шлицами для которых используется отвёртка-крестовина или форму шестигранника для использования рожкового или накидного ключа. Выбор формы головки зависит от личных предпочтений.

Саморезы с термошайбой

Использование качественной термошайбы является гарантией высококачественного крепления и способствует облегчению процесса фиксации листов. Для крепления тонких листов применяется типовая термошайба. Для толстых листов желательно использовать шайбы на ножках, что обеспечивает материал полной неподвижностью в точке крепления.

Для изготовления обоих вариантов применяется прорезиненый пластик. В их составе резиновый уплотнитель, чашеобразная шайба с отверстием под саморез, а также крышка на шайбу. Цели уплотнителя — гидроизоляция, а также компенсация затягивающего усилия, что препятствует деструкции сот в листах поликарбоната.

Основные правила крепления

Самой частой ошибкой при монтаже поликарбоната является его неправильное расположение —

Правильная технология вкручивания саморезов

ультрафиолетовым защитным слоем внутрь, что способствует помутнению и растрескиванию материала.

Использование в качестве крепежей обычных саморезов тоже достаточно распространено. Однако, такое крепление может не выдержать порывов ветра и полотно может быть оторвано в месте крепления.

Для правильного крепления просверливается отверстие, которое на пару миллиметров превышает размер самореза, что минимизирует травмирование пластикового материала, и снижает вероятность образования микротрещин.

Чем и как правильно резать листы поликарбоната узнаете здесь.

Оптимальным решением является крепление поликарбонатных листов при помощи специальных термошайб. Тем более есть возможность подобрать цвет крепежа в тон поликарбонату, что значительно улучшает внешний вид готовой конструкции.

Проведение монтажных работ

Монтаж листов из поликарбоната зависит от вида этого материала. Характерные отличия обусловлены наличием у сотового поликарбоната внутренней ячеистой структуры, которой не обладает монолитный материал.

Способы крепления в зависимости от каркаса

На смену стеклянным конструкциям пришли сооружения из полимерных светопрозрачных пластиков, которые имеют особенности крепления к различным материалам.

Металлический каркас

Для монтажа монолитных поликарбонатных листов к каркасному основанию из металла рекомендуется использовать влажный метод с использованием полимерной замазки или резиновых прокладок.

Ячеистый тип панелей крепится при помощи термошайбы, которая имеет в своём составе собственно шайбу, силиконовую прокладку, ножку. Длина такого крепежа равна суммарной величине толщины прокладки, ячеистого листа и колпачка.

Фиксация заключается в установке самореза в отверстие термошайбы с последующим закручиванием. При этом в каркасное основание упирается ножка шайбы и саморез теряет возможность притянуть материал чрезмерно плотно. Образованные зазоры необходимы и не позволяют поликарбонату деформироваться при изменении объёма под температурным воздействием. Головка самореза прикрывается колпачком, который может быть цветным или прозрачным.

Устройство металлического каркаса под поликарбонат

Деревянный каркас

Особенностью деревянного каркаса является слабая степень теплопроводности, что позволяет при монтаже обойтись без термошайб. В качестве крепёжных элементов используются саморезы по дереву, а также металлические шайбы, оптимальный диаметр которых составляет 25 мм. Рекомендуется использовать крепежи, изготовленные из стали, нержавеющего или оцинкованного типа. Важным моментом является тщательное соблюдение глубины завинчивания саморезов. Используемые шайбы не должны помять листы поликарбоната.

Особенности крепления поликарбоната на теплице

Листы сотового поликарбоната являются прекрасным материалом для устройства тепличных и парниковых конструкций. Широкую известность этот материал приобрёл не только благодаря демократичной цене и практичности, но и лёгкости выполнения монтажных работ:

• оптимальным крепёжным элементом является термошайба, которая не повышает уровень нагрузкиУстройство каркаса под поликарбонт для теплицыв процессе увеличения объёма поликарбоната в условиях нестабильных температурных показателей;

• в процессе крепления поликарбоната на теплицу требуется применение линейки, самоклеящейся алюминиевой ленты, отвёртки, термошайб, профилированной ленты, дрели;

• шаг между крепежами не должен быть более сорока сантиметров. Уровень стартовой перфорации составляет тридцать сантиметров от края. Оптимальный угол заточки сверла составляет тридцать градусов, а угол сверления — сто восемнадцать градусов;

• в процессе монтажа нельзя затягивать крепёжные элементы до упора, а верхние торцы поликарбоната герметизируют посредством самоклеящейся алюминиевой ленты. Для герметизации нижних торцов рекомендуется использовать исключительно перфорированную ленту.

Подробнее как сделать своими руками смотрите в видео.

Подводим итоги

При температуре свыше 40 градусов происходит естественное расширение поликарбоната. Поэтому в процессе монтажа необходимо оставлять специальные зазоры.

Равномерное распределение нагрузки в точках креплений достигается посредством использования пластиковых шайб.

Способ и тип крепления поликарбонатных листов выбирается исходя из материала каркасного основания и вида пластика.

Монтаж листового сотового поликарбоната выполняется в сухую погоду, что не позволяет ячейкам заполняться влагой. Особенно тщательно необходимо герметизировать стыки листов. Оптимальный вариант — пластиковые полосы для соединений, позволяющие фиксировать два листа.

Источник: https://netosadkam.ru/krovlya/polikarbonat/kreplenie.html

Инструкция по монтажу сотового поликарбоната

Резка сотового поликарбоната и направляющих не представляет затруднения. При малых объемах работы можно воспользоваться остро отточенным строительным ножом. При монтаже крупных конструкций, требующем точности и скорости, используется электролобзик с пилкой по металлу (для панелей небольшой толщины) или циркулярная пила с диском из твердосплавного материала с неразведенными зубьями. Листы фиксируются во избежание вибраций и неровного среза края, образовавшиеся опилки и пыль удаляются из сот сжатым воздухом.

Сверление отверстий

Для сверления панелей используются стандартные твердосплавные высокоскоростные сверла с подачей 0,2-0,5 мм/об., углом заточки 300 и сверления 90-1180, сохраняющие остроту в процессе работы. Во избежание вибраций листы закрепляются и имеют опору. Отверстия выполняются между ребрами жесткости на расстоянии не ближе, чем 40 мм от края полотна.

Герметизация торцов панели

Один из наиболее важных аспектов монтажа — герметизация или «запечатывание» торцов, имеющих открытые каналы. Для этой цели применяются алюминиевые самоклеющиеся ленты двух типов.

Полностью герметичные ленты актуальны при использовании панелей в местах с низким уровнем влажности и без резких температурных перепадов, перфорированные исключают накапливание конденсата и рекомендованы при высоком влажностном режиме.

Классическая герметизация листов, установленных в вертикальном или наклонном положении, подразумевает заклеивание верхних торцов сплошной лентой, а нижних — перфорированной для выхода конденсата с последующим закрытием дренажным профилем.

Перфорированная лента с микропорами обеспечивает необходимую вентиляцию каналов поликарбоната, не допускает проникновения микроорганизмов и возникновения «парникового» эффекта. Она отличается УФ и термостойкостью, имеет коэффициент линейного расширения близкий к параметрам СПК, срок службы более 10 лет и клеевой слой, обеспечивающий высокую адгезию и прочный шов.

Закрывающие поликарбонатные профили имеют цветовую гамму, аналогичную панелям. Они обеспечивают конструкции эстетичный вид и удобны в монтаже. Легко и надежно фиксируются на торцах, позволяя получить ровный стык без дополнительных креплений.

Для обеспечения лучшего выхода конденсата и дренажного стока в закрывающем фиксирующем профиле выполняются несколько отверстий.

Запрещается:

Оставлять торцы открытыми или устанавливать листы с поврежденной герметизирующей лентой. Использовать для герметизации торцов непредназначенные для этого материалы.

Использовать для закрывания нижних торцов сплошную герметичную ленту.

Ориентация панелей при проектировании и монтаже

Ребра жесткости (каналы) располагаются по длине поликарбонатного листа. Панели устанавливаются таким образом, чтобы угол их наклона составлял минимум 50 для обеспечения стока влаги и исключения образования конденсата, приводящего к появлению плесени. При вертикальном монтаже листов ребра жесткости располагаются вертикально, в изогнутых скатных и арочных конструкциях — вдоль ската или по дуге.

Эти рекомендации необходимо учитывать при проектировании поликарбонатных конструкций, раскрое материала и монтаже листов.

Для светопрозрачных конструкций, эксплуатирующихся на открытом воздухе, используются листы сотового поликарбоната с защитным слоем от УФ-излучения, который не пропускает оказывающий негативное воздействие жесткий спектр. Панели монтируется так, чтобы поверхность, защищенная от ультрафиолета, была обращена наружу, при этом специально промаркированная пленка снимается только после установки.

Важно:

Радиус сгибания листов сотового поликарбоната не должен быть меньше минимального рекомендуемого значения.
Для обеспечения беспрепятственного отвода конденсата должны соблюдаться правила ориентации листов.

Точечное крепление панелей

Механическое присоединение листов к каркасу обрешетки осуществляется при помощи саморезов или термошайб — современных крепежных элементов со специальной конструкцией, обеспечивающей надежность и герметичность. Использование саморезов с резиновыми прокладками допустимо в случае, когда к внешнему виду изделия не предъявляются высокие требования. Применение термошайб исключает образование «мостиков холода» и тепловые потери.

Конструктивные особенности термошайбы
Термошайба — крепежный элемент для точечного монтажа, представляющий собой полипропиленовый или поликарбонатный «гриб» с диаметром шляпки 3,3 мм и ограничительной ножки 1,2 мм. Уплотнительное кольцо исключает проникновение влаги, проходящий по центру саморез обеспечивает надежное соединение, защелкивающаяся заглушка на «шляпке» выполняет декоративную функцию и изолирует головку самореза.

Надежность крепления
Диаметр шляпки позволяет использовать термошайбы для монтажа панелей любой толщины. Они имеют большую площадь контакта с листом, гарантируют надежную фиксацию и устойчивость крепления к высоким ветровым нагрузкам.

Исключение смятия листа
Ножка термошайбы должна соответствовать толщине полотна. При соблюдении этого условия она упирается в каркас и не позволяет саморезу деформировать панель, сминая её и придавая поверхности неэстетичный внешний вид.

Исключение тепловых потерь
В комплект термошайбы входит специальная неопреновая прокладка с ячеистой структурой, обладающая высокими гидро- и теплоизоляционными свойствами. Она обеспечивает плотное прилегание, абсолютную герметичность соединения и препятствует проникновению влаги внуть конструкции и в ячейки.

Эстетичность
Проходящий внутри термошайбы саморез незаметен, а его головка закрыта декоративной крышкой. Широкая цветовая гамма крепежных элементов позволяет подобрать их в соответствии с поликарбонатными панелями, что обеспечит светопрозрачной конструкции аккуратный и эстетичный вид.

Важно:

Диаметр отверстия в панели должен быть на 2-3 мм больше диаметра ножки термошайбы, а при монтаже листов значительной длины рекомендуется придавать ему вытянутую форму. Это позволит исключить деформации поликарбоната при термическом расширении.

Шаг крепления панелей термошайбами составляет 250-400 мм.

Запрещается:

Жесткая фиксация листов, не позволяющая компенсировать термические расширения. Использование для крепления не предназначенных для этого элементов (гвоздей, заклепок).

Перетягивание саморезов, деформирующее поликарбонатное полотно.

Соединение и крепление панелей

Монтаж поликарбонатных панелей шириной 500-1050 мм может выполняться с помощью соединительных профилей, которые имеют разъемную и неразъемную конструкцию. Листы вставляются в соответствующий по ширине паз профиля, который фиксируется к каркасу обрешетки посредством термошайб.

Конструктивно разъемные соединительные профили состоят из нижней части — базы, на которую помещаются панели, и фиксирующейся на несущем каркасе с шагом крепления 300 мм, и защелкивающейся при помощи резинового молотка крышки. Отверстия под саморезы должны быть чуть больше их диаметра, листы поликарбоната монтируются с зазором 3-5 мм для компенсации линейных расширений. На торцы надевается закрывающий профиль.

Проектирование несущего каркаса должно учитывать:

• Габариты панелей и экономичность раскроя.
• Максимальные динамические ветровые и снеговые нагрузки.
• Коэффициент термического расширения поликарбоната.
• Минимальный радиус сгибания при арочном остеклении.
• Комплектацию монтажными элементами (термошайбами с саморезами, герметизирующими лентами, торцевыми/соединительными профилями).

При максимальной ширине панелей 2100 мм, опоры, располагающиеся поперек ребер жесткости, монтируются с шагом 1050 мм или 700 мм с соблюдением обязательного зазора между листами. Края панелей фиксируются на несущих опорных стойках. При минимальном использовании термошайб сила крепления равномерно распределяется на максимально допустимую зону. Правильный расчет частоты обрешетки с учетом всех факторов обеспечивает надежность и долговечность светопрозрачной конструкции.

Угловое соединение панелей

В зависимости от конфигурации поликарбонатной конструкции соединение панелей может происходить под прямым углом. В таком случае используется угловой стыковочный профиль.

Угловой профиль обеспечивает надежную фиксацию поликарбонатных панелей, расположенных под 900 друг к другу, и эстетичность их соединения.

Сопряжение панелей в коньке

Для поликарбонатных крыш сложной геометрии применяется коньковый профиль, позволяющий получить герметичные конструкции и соединять панели под развернутым углом. Он имеет широкие фиксаторы и обеспечивает надежное сопряжение листов с учетом линейных расширений.

Подбор типа профиля выполняется с соблюдением требований и условий монтажа поликарбонатных листов.

Источник: http://ks-profplast.ru/stati/instruktsiya-po-montazhu-sotovogo-polikarbonata/

Как крепить поликарбонат: на теплицу, к металлическому каркасу, к деревянному каркасу

Поликарбонат — идеальный материал для теплиц и навесов. При всей своей жесткости он хорошо гнется, режется и без особого труда фиксируется саморезами. От того, насколько качественно осуществлен монтаж поликарбоната, зависит срок его службы и надежность всей конструкции. Беседку из поликарбоната сможет сделать даже новичок без специализированного инструмента.

Чем крепить поликарбонат

Листы крепятся к основанию саморезами или нержавеющими болтами. Но многих волнует вопрос — как крепить поликарбонат к металлическому каркасу, чтобы в места стыков не попала вода?. На этот случай предусмотрены термошайбы, специально разработанные для монтажа поликарбоната.

Чаще всего они выпускаются диаметром 30 мм. Такие метизы имеют силиконовое основание в виде уплотнительного кольца, задача которого — полностью предотвратить попадание воды в соединение. Сверху вкрученный шуруп дополнительно защищается пластиковым колпачком.

Выбор каркаса под поликарбонат

1. Кирпич — прочный и долговечный материал. Требует сооружения надежного фундамента. Конструкцию из камня или кирпича сложно строить и ремонтировать.
2. Дерево — удешевляет конструкцию, делает её привлекательной. Легко монтируется. Существенный недостаток — недолговечность, уязвимость к неблагоприятной погоде. Перед тем как крепить поликарбонат к деревянному каркасу, его обрабатывают антисептиком, лаком или другими защитными веществами.
3. Металл — наиболее практичный и долговечный материал, хотя и не самый дешевый. Поликарбонат проще всего монтировать к металлическому профилю квадратного сечения.

Как и чем резать поликарбонат

• Канцелярский нож — подходит для листов толщиной 4-8 мм. Для качественного реза необязателен опыт. Чтобы правильно разрезать материал, движения ножом делают медленно и осторожно.
• Болгарка — подойдет любая модель инструмента. Для резки пластика используют круг 125 по металлу. Для качественного реза необходим опыт.
• Электролобзик — отлично режет поликарбонат, если пилка имеет мелкие зубья. Для работы требуется сноровка.

  Инструмент эффективен для раскроя сложных декоративных форм.

• Ножовка — используется только опытными специалистами, так как материал вдоль линии реза при неправильных движениях может трескаться. Для повышения качества работ материал должен быть надежно закреплен.
• Лазер — самый эффективный способ реза поликарбоната, но ввиду дороговизны инструмента, он доступен только специализированным компаниям.

  Лазерная установка режет быстро, точно и без дефектов.

Как крепить поликарбонат

Материал монтируется стороной с УФ-защитой наружу — она покрыта полиэтиленовой пленкой, на которой изображена инструкция по установке. Навес из поликарбоната крепится метизами с шагом в 30-40 см. При монтаже учитывают термическое расширение пластика — диаметр отверстий под термошайбы должен быть больше диаметра самого крепежа на 2-3 мм.

Как крепить поликарбонат к беседке, чтобы он не лопнул

Для этого отверстия делают между ребрами жесткости. Очень важно не пережимать термошайбы, в противном случае образуются трещины. Также важно вкручивать метизы строго перпендикулярно к листу — это поможет избежать деформации материала.

Как крепить поликарбонат к теплице, состоящей из нескольких пролетов

 Для этого стыки соседних листов фиксируются между собой пластмассовым или алюминиевым Н-образным профилем со стандартным размером 6 м. Перед началом монтажа от краев сдирается защитная пленка на 5 см. После этого край листа вставляется в профиль на глубину 2 см. Под термическое расширение пластика предусматривается 5-мм зазор.

Незащищенные торцы закрываются алюминиевой лентой. Для наружной части применяется сплошная лента, для внутренней — перфорированная. Назначение внешней — защита от попадания влаги, грязи и насекомых. Перфорированная предотвращает попадание пыли и возникновение конденсата. Для еще лучшей защиты стыки обрабатывают герметиком. После того как прикреплен поликарбонат к кровле или каркасу, с него снимают защитную пленку.

Как сгибать листы поликарбоната

Если устанавливается арочная кровля из поликарбоната, встает необходимость согнуть материал. Изгиб делают только вдоль линии воздушных каналов. Чтобы согнуть лист, один конец его фиксируют в тисках, а другой гнут. При этом важно придерживаться инструкции — для материала определенного сорта и толщины существует минимально допустимый радиус изгиба.

Перед тем как крепить поликарбонат к навесу, важно ознакомиться с инструкцией фирмы-изготовителя. Только при правильном монтаже беседка или теплица из поликарбоната прослужит долго. В противном случае могут возникнуть трещины, в пустоты попадет грязь, а сам материал разрушится. Придерживаясь несложных правил, вы быстро и качественно прикрепите материал к каркасу.

Источник: https://www.isolux.ru/articles/index/view/id/112/
