Вентиляция в окне как сделать своими руками?

В этой статье:

Пластиковые окна с вентиляцией: как доставить свежий воздух в квартиру?

» Остекление » Окна

Строительные нормы прошлого не предполагали такой герметичности помещений, какую можно наблюдать сейчас. Циркуляция воздуха во многом обеспечивалась дверными и оконными проемами, плотность притвора в которых оставляла желать лучшего.

Принципиально другой подход к остеклению позволяет минимизировать потери тепла и обеспечивает прекрасную звукоизоляцию помещений. Но вместе с тем, если не уделить должного внимания вентиляции, комфортное проживание в таких помещениях сложно представить.

Способы вентиляции пластиковых окон

Металлопластиковые окна наиболее востребованы на данный момент, и с проблемой контролируемого проветривания сталкивались многие их владельцы. Рассмотрим распространенные варианты вентиляции помещений, остекленных ПВХ конструкциями.

Микропроветривание

Другое название этого способа вентиляции – щелевое проветривание. По сути, это открытие окна таким образом, что между уплотнительными элементами створки и рамы образуется зазор в несколько миллиметров. Внешне как с наружи помещения, так и с внутренней его стороны окно выглядит полностью закрытым, что минимизирует попытки несанкционированного проникновения через него.

Поворачиваем ручку под углом 45 градусов и тянем на себя

Функция микропроветривания будет работать только в блоках, оборудованных соответствующей фурнитурой. Ее принцип действия достаточно прост: чтобы открыть створку в этом режиме, необходимо поставить рукоятку под углом 45˚ между откидным и поворотным положением.

Фурнитура Roto для микропроветривания

Такой способ проветривания более востребован в холодное время года, когда использование обычных вариантов приведет к чрезмерному охлаждению помещения. Это особенно актуально в детских комнатах и помещениях с высокой вероятностью возникновения сквозняков.

Ступенчатое открывание

В отличие от предыдущего способа, варианты регулировки в котором ограничены одним положением, ступенчатое проветривание предоставляет более широкие возможности вентиляции помещений. Зазор проветривания настраивается в соответствии с внешними и внутренними климатическими условиями в несколько позиций (от 3-х до 5-и).

Как и в случае с микропроветриванием, ступенчатый режим доступен при наличии в блоке специальной фурнитуры.

Существует два ее варианта:

Более эстетичный, когда ступенчатый механизм расположен с внутренней стороны створки (под фальцем) и внешне не заметен окружающим. Регулировка зазора в таких случаях выполняется при помощи ручки открывания и будет соответствовать степени ее наклона (3-5 позиций между откидным и поворотным положением);
Менее привлекательный внешне, но гораздо более доступный в плане монтажа и стоимости – гребенка.Гребенку можно купить в строительном магазине
Состоит из двух элементов – планки со специальными выемками (крепится на раму) и ответного выступа на створке, который входит в зацепление с выемками планки.

Все, выше описанные способы требуют непосредственного участия находящихся в помещении людей, что не всегда удобно. Частично автоматизировать процесс проветривания можно с помощью специальных оконных модулей и встраиваемых устройств.

Установка фурнитуры трехступенчатого микропроветривания на пластиковое окно:

Самовентиляция

Самовентиляция пластиковых окон может быть реализована как непосредственно в оконном блоке, так и при помощи приточных клапанов, вмонтированных в стену.

Приточные стеновые клапаны

Один из наиболее эффективных и относительно простых в монтаже вариантов – установка вентиляционного клапана во внешнюю стену строения. При выборе подобного способа доступ воздуха в помещение происходит либо посредством механической его подачи, либо без таковой, за счет разности давления снаружи и внутри помещения.

Приточный клапан КИВ-125

Конструкционно, это пластиковая труба соответствующей длины (незначительно большей, чем толщина стены), внутренняя полость которой покрыта материалом для изоляции шума. С наружной стороны труба закрывается двухслойной решеткой для исключения попадания внутрь насекомых, пыли и мусора.

Приточный клапан Helios ZLA 100

Со стороны помещения монтируется регулируемый клапан с возможностью полной блокировки воздушного потока, например, при сильном ветре. Также устройство комплектуется фильтрами очистки воздуха.

Устройство стенового приточного клапана

Некоторые, более сложные модели могут быть оснащены вентилятором, нагревательным элементом, датчиками температуры и влажности, пультом ДУ.

Приточно-вытяжная вентиляция «ThermoBarrier» P-230

Большинство элементов стеновых приточных клапанов продаются отдельно, что дает возможность простые конструкции собрать самостоятельно.

Приточные оконные клапаны

В отличие от стеновых аналогов, данные вентиляционные элементы монтируются непосредственно в оконный блок. В зависимости от конструкционных особенностей и способа проветривания различают следующие разновидности:

С ручной регулировкой. Клапан устанавливается либо на створке, либо на раме блока. Фактически, это отверстие, закрытое декоративными решетками с обеих сторон, оборудованное клапаном, фильтрующим элементом и заслонкой для регулировки потока воздуха.Приточный клапан Aereco монтируется на створку окнаЕще одна модификация приточного клапана Aereco

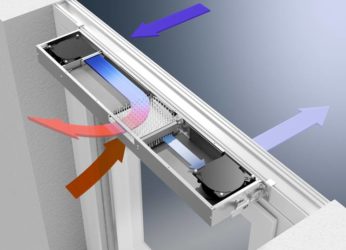

Автоматический клапан. Пропускная способность таких устройств контролируется электроникой, при помощи специальных датчиков, которые контролируют состояние микроклимата в помещении и соответственно открывает заслонку. Это намного удобнее, чем постоянно настраивать вручную, но стоимость автоматических моделей достаточно велика.
Фальцевой клапан. Наиболее простой в установке и доступный по цене способ вентиляции оконных блоков. Монтируется в фальц створки и внешне мало заметен. Не требует фрезеровки пазов или сверления отверстий – достаточно подрезать уплотнитель.
Щелевой клапан. Конструкционно очень похож на вариант с регулировкой. Единственное отличие – в большинстве моделей отсутствует возможность контролировать поступающий поток воздуха.Клапан Air-Box Standart
Рукоятка с вентиляцией. Нижняя часть ручки открывания делается с вентиляционными отверстиями и несколько больших размеров, чем обычно.Рукоятка с вентиляцией СК — 201
Накладные вентиляционные модули. Чаще всего крепятся на створку, имеют громоздкий внешний вид, но достаточно эффективны (сравнительно с вышеперечисленными вариантами оконных клапанов).

Плюсы и минусы приточных клапанов

Плюсы:

Вентиляция происходит без сквозняков и попадания посторонних загрязнений с улицы;
Постоянное функционирование обеспечивает беспрерывную подачу свежего воздуха в помещение.
Большинство устройств отличается простотой в использовании и установке.
Даже самые бюджетные модели заметно снижают количество конденсата на оконных стеклах и рамах.

Минусы:

При особенно низких температурах возможно образование наледи на клапане;
Ручные модификации требуют постоянного участия пользователя, иначе будет либо холодно, либо (при большом количестве людей) свежесть воздуха будет далека от желаемой;
Большинство оконных клапанов частично нарушают звукоизоляцию, что становиться причиной увеличения шума в помещении;
Если в квартире отсутствует общая вентиляция, эффективность клапана сводится на нет.

Компактные вентиляционные устройства (бризеры, проветриватели)

Бризеры (провтриватели) – это компактные системы для подачи свежего, чистого воздуха в помещения.

Бризер Тион 3s

Подача осуществляется либо естественным путем, либо при помощи вентилятора. В первом случае гарантирована тихая, экономящая электричество, работа прибора, но возможны проблемы с вентилированием, если отсутствует разница в наружном и внутреннем давлении.

Обзор и отзыв на Бризер Тион 3S:

Проветриватель с вентилятором обеспечит должное проветривание вне зависимости от внешних климатических условий, нужно только выбрать необходимый режим. В некоторых моделях производительность зависит от оборотов вентилятора, от них же зависит уровень шума, производимого прибором, и его энергопотребление.

Устройства комплектуются фильтрами разной степени очистки. Количество элементов и уровень фильтрации зависит от конкретной модели, наиболее продвинутые из которых способны очищать воздух от мельчайших частиц пыли. Кроме того, возможна фильтрация на молекулярном уровне (например, нейтрализация выхлопных газов).

Проветриватель Blauberg VENTO Expert A50-1 Pro

Бризеры, в отличие от многих проветривателей, более автономны. Достаточно один раз настроить (указать расписание, задать соответствующий режим работы) и он будет автоматически поддерживать нужный микроклимат в помещении.

Бризер Тион o2

Цены

Бюджетный Бризер, рассчитанный на 32 м2, стоит – 21000 р. Модель с производительностью до 140 м3/час – 43000 р.

Приточной стеновой клапан обойдется значительно дешевле – стоимость колеблется от 1000 р. для простого устройства, до 8500 р. за модель с турбиной и качественной системой фильтрации.

Стоимость клапана, монтируемого на окно без фрезеровки – от 350р. Накладные модификации, требующие сложной установки – до 4500 р.

Варианты установки клапана

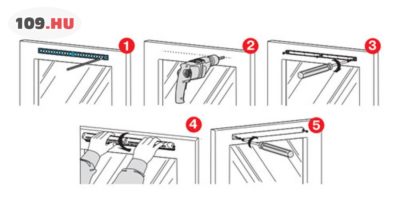

Монтаж накладного клапана на металлопластиковый оконный блок выполняется следующим образом:

Снимаем створку;
При помощи карандаша и линейки размечаем место будущей сверловки (приблизительно посередине, на одном уровне, в соответствии с размерами клапана);
Сверлом подходящего диаметра сверлим по разметке, после чего соединяем отверстия, пропиливая пилочкой (гораздо удобнее использовать ручную фрезерную машину, но в отличие от дрели, она есть далеко не у каждого);
Руководствуясь прилагаемой к фильтру инструкцией, монтируем его элементы;
Ставим на место створку.

Более подробно можно увидеть на видео:

Установка стенового приточного клапана в ряде ситуаций требует специального оборудования. Это в первую очередь касается монтажа клапанов большого диаметра в толстые стены. Чтобы сделать отверстие понадобится мощный перфоратор и бур соответствующего диаметра и длины.

Подобный инструмент редкость в домашнем хозяйстве. Кроме того, могут возникнуть сложности при работах на верхних этажах. В остальном, установка стенового клапана не требует каких-либо профессиональных навыков и выполняется по прилагаемому руководству.

Процесс установки таких клапанов в квартиру, смотрите в нашем видео:

Источник: https://balkon4life.ru/osteklenie/okna/ventilyatsiya-plastikovyh-okon/.html

Приточные клапаны в пластиковых окнах своими руками: как улучшить вентиляцию в квартире

С появлением пластиковых окон, многие люди оценили их достоинства. Практичные, удобные, красивые, они позволяют снизить уровень шума в квартире и избежать теплопотерь. Пластиковые окна стали обязательным атрибутом почти в каждом доме. Но, после установки пластиковых окон кроме положительных изменений, люди вскоре обнаруживают и некоторые побочные эффекты в виде недостаточной вентиляции помещения.

Это создает нездоровый микроклимат в помещении: спертый воздух, повышенная влажность, явная нехватка кислорода, увеличение концентрации токсических веществ и микробов. В более неблагоприятных условиях это может привести к запотеванию окон и появлению плесени. Всё это происходит из-за того, что в силу своей герметичности, пластиковые окна становятся преградой для притока свежего воздуха в помещение.

Именно поэтому имеет смысл установить приточный клапан в пластиковое окно для улучшения вентиляции.

Для чего нужна вентиляция помещения и как она устроена

Для нормального существования необходима циркуляция воздуха. В процессе жизнедеятельности живые организмы выделяют углекислый газ и влагу. Загрязненный воздух должен удаляться и взамен него поступать свежий, то есть необходима вентиляция. В практике домостроения циркуляция воздуха осуществляется системой приточно-вытяжной вентиляции.

Тёплый загрязненный воздух поднимается вверх и удаляется через вентиляционные каналы, естественным путем или принудительно при установке вентилятора. Взамен удаленного воздуха, должен поступить чистый воздух снаружи. И этот приток в классическом жилищном строительстве называется «естественная приточная вентиляция», которая и осуществляется через окна и инфильтрацию воздуха через щели в деревянных рамах.

Можно подумать, что слово «система» в данном случае не совсем уместно, так как какая ж это система из отверстия вентканала и щелей в деревянных окнах? Но это таки система, просто основана она на привычных, и потому незаметных нам, законах физики. А система именно потому, что для того, что бы работала одна составляющая – удаление загрязненного воздуха, должна присутствовать другая – поступление чистого воздуха, иначе загрязненный воздух удаляться не будет.

И наоборот, для того что бы чистый воздух в большем количестве поступал извне, необходимо обеспечить более эффективную систему вытяжной вентиляции (создать необходимую тягу). Окна с вентиляцией могут успешно выполнять эту функцию.

Как улучшить вентиляцию помещения

Вопрос улучшения вытяжной вентиляции можно улучшить простыми действиями. Для этого необходимо: достаточное сечение вентканала, его прочистка в случае загрязнения, установка вентилятора, соответствующего требуемым объёмам воздухообмена.

Для решения вопроса улучшения приточной вентиляции нужно организовать возможность воздуху постоянно поступать в помещение. Герметичные металлопластиковые окна препятствуют свободной фильтрации воздуха извне. Проветривать помещение возможно только путем открывания окон, что не всегда удобно и логично, ведь тогда как раз и не работают их основные достоинства металлопластиковых окон: снижение шума и энергосбережение.

Часто проветривать зимой помещение тоже не удобно, т.к. это создает сквозняки и дискомфорт из-за потоков холодного воздуха, особенно если письменный стол или кровать расположены рядом с окном. Да и выхолаживать комнату за 5-10 минут, что б потом опять её прогревать, в наше время стремления к энергосбережению не разумно. Щелевое проветривание в откидных окнах тоже не всегда решение вопроса, т.к.

это опять-таки разгерметизация окна.

Для подачи воздуха в помещение помимо традиционного проветривания путем открывания створки окна, разрабатываются различные системы вентиляции и приточные клапаны. Установка приточного клапана для проветривания – эффективный способ улучшения вентиляции помещения путем установки специальных окон с вентиляцией.

Приточные вентиляционные клапаны для улучшения микроклимата в помещении

Самые распространённые виды клапанов — стеновые и оконные. Стеновые клапаны бывают разных конструкций: от простых, защищенных решеткой снаружи и заглушкой внутри, до электрических с использованием вентиляторов, фильтров и подогрева воздуха. Они предназначены для более глобального решения вопроса приточной вентиляции, особенно это актуально там, где постоянно используются кондиционеры. В любом случае стеновой клапан в основе своей представляет сквозное отверстие в наружной стене, причем для эффективности диаметр отверстия должен быть достаточно внушительным, от 12-16 см.

Стеновой клапан

Толщина стен в современных домах не даёт возможности наружному воздуху успеть прогреться до комнатной температуры и нужны дополнительные мероприятия по его подогреву, т.к. через такое отверстие поток холодного воздуха очень ощутим.

На самом деле эта идея уже давно использовалась при строительстве домов, но для лучшей её реализации входное наружное отверстие и выходное отверстие в помещение должны располагаться на разном уровне и закладывать их нужно ещё при строительстве дома.

Ну а сейчас, прежде чем делать сквозное отверстие в стене, нужно к этому серьёзно подготовиться, изучить различные варианты и быть уверенным, что такое решение обосновано.

Другая разновидность – это оконные вентиляционные клапаны. Самое лучшее — позаботиться о вентиляции своего жилья ещё на этапе установки окон и сразу заказать их с системой проветривания. Но по различным причинам многие этого не делают, не смотря на то, что необходимость наличия клапанов для проветривания в металлопластиковых окнах уже указана в строительных нормативах. Далее в статье мы поговорим о том, как своими руками сделать клапан приточной вентиляции на пластиковых окнах.

Оконный вентиляционный клапан, устанавливаемый на оконную створку

Как устроить проветривание в пластиковых окнах

Обеспечить приточную вентиляцию в уже установленных пластиковых окнах помогут несложные и практичные в применении приточные клапаны, которые монтируются на раму и створку окна (получаются окна с вентиляцией). Они имеют небольшой размер и современный дизайн, так что они никак не повлияют на эстетику помещения, но помогут улучшить вентиляцию в доме. Самое главное, что они позволяют проветривать помещение круглосуточно без открывания окон.

Их выпускают разные производители и, в зависимости от комплектации, они могут обеспечить достаточную степень шумозащиты и необходимый объем воздуха. Вентиляционные клапаны есть как с ручным управлением, так и автоматические, регулирующие поток воздуха по показаниям датчиков.

Например один из самых популярных оконных клапанов АЭРЭКО работает по принципу гигрометра и регулирует расход воздуха в зависимости от относительной влажности в помещении: чем выше уровень влажности тем шире открывается створка проветривателя и больше воздуха попадает в помещение. Таким образом, не нужно постоянно открывать-закрывать клапан, но на случай необходимости предусмотрена возможность и ручной регулировки. Эти клапаны легко устанавливаются на окна.

Возможно даже установить такой вентиляционный клапан самостоятельно, если есть опыт работы с лобзиком. Сам принцип установки не сложный, но нужны определенные навыки и поэтому для установки оконного клапана типа АЭРЭКО, требующего сверления профиля, лучше обратиться к специалистам.

Приточный клапан АЭРЭКО

Тем, кто предпочитает самолично контролировать процесс подачи воздуха через клапан, подойдет проветриватель типа Air-Box Comfort. Клапан устанавливается в притворе окна без фрезировки профиля, таким образом сохраняя его целостность.

И он обладает ещё одним замечательным достоинством — это легкая установка приточного клапана своими руками. Поэтому установка оконного клапана типа Air-Box Comfort является быстрым и доступным способом улучшения вентиляции помещения. Этот клапан подходит для всех видов пластиковых окон: распашных и откидных.

Приточный клапан Air-Box Comfort

Пошаговая инструкция по установке приточного вентиляционного клапана в пластиковое окно

Рассмотрим детальней процесс установки клапана. Установка не займет много времени и не потребует никаких особых навыков.

Для установки клапана для проветривания понадобятся:

сам клапан в комплекте;
канцелярский нож;
отвертка или шуруповерт;
линейка или заготовленный шаблон.

Все необходимые для монтажа клапана детали идут в комплекте. В комплект входит сам клапан длиной 35 сантиметров, один отрезок уплотнителя длиной 35см, два уплотнителя длиной по 16 см, три заглушки для крепления клапана, саморезы.

Шаг 1. Определение места установки клапана. Клапан для проветривания размещается на верху створки. Ориентировочно посередине створки отмечаем при помощи линейки (или приложив заготовленный шаблон длиной 35 см) место расположения клапана. В узких створках возможно придется сместиться в сторону, что б не попасть на фурнитуру окна.

Определяем место размещения клапана на створке

Шаг 2. Удаление типового уплотнителя между метками. Аккуратно ножом делаются с двух сторон надрезы и уплотнитель легко вынимается из паза.

Вынимаем уплотнитель из паза

Шаг 3. Установка крепежных дюбелей. В паз, в котором находился типовой уплотнитель, вставляются три крепежных дюбеля (более широкой стороной рубашки вниз). Они будут служить для крепления клапана на створке. Два дюбеля по краям и один по середине.

Установленные дюбели для крепления клапана

Шаг 4. Установка клапана. Для удобства фиксации клапана на створке, на клапан предварительно нанесен двухсторонний скотч. Со скотча снимается защитная пленка. Клапан при помощи скотча приклеивается в нужном положении.

Снятие защитной пленки двухстороннего скотча

Шаг 5. Крепление клапана к створке окна. Прикрепляем клапан к профилю при помощи саморезов, вкручивая их в установленные ранее дюбели через крепежные отверстия клапана. Теперь клапан надежно зафиксировани при помощи скотча и саморезов.

Закрепляем саморезами

Шаг 6. Вставляем новый уплотнитель. Взамен типового уплотнителя между креплениями клапана вставляем два уплотнителя по 160 мм, которые идут в комплекте. Клапан на сворке установлен.

Вставляем уплотнители длиной 160 мм

Шаг 7. Замена типового уплотнителя на раме. Для функционирования клапана нужен приток воздуха. Для этого необходимо заменить типовой уплотнитель на уплотнитель из комплекта. Отмечаем отрезок длиной 350 мм на раме строго напротив установленного клапана. Вырезаем имеющийся уплотнитель и на его место вставляем уплотнитель из комплекта.

Вставить новый уплотнитель в паз

Так теперь выглядит уплотнитель на раме. Замена типового уплотнителя на более узкий обеспечивает зазор между рамой и створкой через который поступает свежий воздух в помещение. При этом внесенные изменения никак не влияют на штатную работу створки окна.

Новый уплотнитель уже типового

Установка оконного клапана своими руками завершена. Теперь можно отрегулировать необходимый уровень притока воздуха при помощи движка. Крайнее правое положение полностью открывает шторку клапана и соответствует наибольшему потоку воздуха. Левое положение клапана закрывает клапан.

Регулировка воздушного потока движком

Самое крайнее левое положение движка (до щелчка) предназначено для обслуживания клапана и в повседневном применении не используется, закрывать окно при таком положении движка нельзя, т.к. это может привести к поломке клапана.

Вот и все правила установки и эксплуатации вентиляционного оконного клапана.

по окнам с вентиляцией.:

Вентиляция под окном: как создать в доме комфортный

Сейчас широкое распространение взяли окна из пластика, алюминия либо древесины, каковые, благодаря наличию качественных уплотнителей и стеклопакетов, всецело перекрывают доступ свежего воздуха с улицы. Это разрешает максимально уменьшить теплопотери и защититься от шума, но ведет к сильному повышению уровня влажности, что очень плохо отражается на микроклимате в помещении. Совладать с появившейся проблемой окажет помощь вентиляция под подоконником, о конструировании которой и отправится обращение ниже.

Разновидности систем вентиляции

удаления воздуха и Система притока в муниципальный квартире либо частном доме не редкость двух главных типов:

естественная – тяга воздуха в вентиляционных каналах появляется благодаря особой конструкции последних;
принудительная (быть может, с рекуперацией тепла) – в этом случае ток воздуха организуется благодаря вентиляторам, каковые устанавливаются в воздуховод либо вентиляционное окно.

Выбор конкретного варианта конструкции зависит от индивидуальных требований и конфигурации помещений жильцов.

По месту размещения система доступа воздуха в помещение разделяется на такие разновидности:

Приточная оконная вентиляция, являющиеся частью оконной системы. Это наиболее несложный метод обеспечения проветривания помещения без открытия окна. Недочёты – невозможность установить фильтры, задерживающие пыль, и необходимость внесения конструктивных трансформаций в раму.

Вентиляционные каналы, расположенные под подоконниками. Представляет собой пропускаемую через стенке трубу, которая снаружи закрыта особой решеткой, а в оформлена привлекательно выглядящей коробочкой, разрешающей, кроме всего другого, регулировать интенсивность воздушного потока. Воздушный канал оборудуется дополнительной шумоизоляцией и фильтрами. Еще одно преимущество этого варианта в том, что подобную конструкцию возможно легко установить своими руками.

Воздуховод, смонтированный под окном, может иметь двигатель, снабжающий принудительную циркуляцию воздуха.

Таковой вариант имеет много плюсов:

возрастает циркуляция воздуха в помещении, что нормализует уровень влажности;
появляется возможность более тонко регулировать скорость воздушного потока;
из поступающего воздуха более действенно удаляется пыль и другие жёсткие частицы.

Необходимость применения

Использование в помещении современных всецело герметичных стеклопакетов нарушает циркуляцию воздуха, что ведет к накоплению в воздухе углекислого и угарного газа, паров жидкости и других вредных примесей, образующихся в следствии жизнедеятельности жителей квартиры либо дома.

Обратите внимание! Инструкция по санитарной и противопожарной безопасности требует необходимого наличия вентиляции в определенных помещениях (к примеру, кухне). Это связано с тем, что эксплуатация некоторых бытовых устройств (газовой печи) без обеспечения проветривания страшна для жизни.

Повышенная влажность в помещении ведет к образованию конденсата на холодных поверхностях, что, со своей стороны, провоцирует развитие грибков, болезнетворных микроорганизмов и плесени.

Многие пренебрегают установкой вентиляционных каналов, устраивая так именуемое залповое либо щелевое проветривание.

Оба эти метода имеют множество недочётов:

резкие перепады температуры в помещении;
попадание уличной пыли в помещение из открытого окна;
ухудшение шумоизоляционных качеств оконных блоков;
появление сквозняков, очень плохо воздействующих на комнатные растения;
напрасное расходование тепловой энергии из помещения.

Исходя из этого более действенным методом регулирования микроклимата считается установка приточных каналов (клапанов) под окнами.

Выбор оборудования

При покупке подоконного клапана главным критерием выбора должна быть не цена, а его потребительские свойства.

Целесообразно обращать внимание на следующие изюминки:

Метод управления устройством. Существует оборудование, регулирование которого осуществляется вручную либо особой автоматикой. При ручном управлении вам необходимо будет неизменно контролировать разные параметры воздуха в помещении: влажность, температуру и без того потом. Электроника будет открывать и закрывать клапан, и уменьшать и увеличивать скорость работы вентилятора без вашего участия, ориентируясь на сведения, приобретаемое от внешних датчиков.
Шумоизоляционные свойства. Недостаточный коэффициент шумопоглощения может создать неудобство в помещении. Выбирайте модели, имеющие особые звукоизолирующие мембраны.

Совет! Вентканал с принудительным нагнетанием воздуха может стать независимым источником шума от работающего электромотора, вращающего лопасти вентилятора. Дабы избежать этого, получайте модели с бесшумными либо малошумными устройствами.

Соответствие установленным санитарным нормам. Вентиляционные каналы, устанавливаемые под окнами, должны снабжать поступление достаточного объема свежего воздуха. Данный параметр для разных помещений указан в соответствующих СНиП.

Сохранение работоспособности в различных климатических условиях. Приточная вентиляция обязана исправно функционировать независимо от времени года, температуры, уровня влажности и других внешних факторов. Кроме этого направляться удостовериться, что зимний период в вентиляционном канале не происходит замерзание конденсата, способного привести к поломке вентилятора.

Подготовительный этап

Перед тем как конструировать канал для притока свежего воздуха, нужно убедиться в обычной работе вытяжной системы.

Это возможно сделать следующим образом:

открыть окно в помещении, где будет проводиться работа;
к имеющейся вентиляционной решетке на расстояние 5-10 см поднести маленький лист бумаги;
в случае если его затягивает в отверстие (он как бы прилипает к решетке), то вытяжная система работает верно.

Обратите внимание! Зажигать и подносить к вентиляции спичку не разрещаеться. При закупоривании отверстий в вентканалах смогут накапливаться горючие газы. В этом случае открытый пламя либо искра способны привести к возгоранию либо взрыву.

В случае если совершённый тест продемонстрировал отсутствие тяги в вытяжной системе, нужно озаботиться ее прочисткой либо ремонтом. В городе этим занимается организация, важная за эксплуатацию многоквартирных домов.

Дабы не зависеть от служб ЖКХ, параллельно возможно установить личную вытяжную вентиляцию. В этом случае нужно верно вычислить мощность вентиляторов и сечение каналов: количество поступающего воздуха должно только ненамного быть больше количество удаляемого.

Еще один принципиальный момент. Для действенной работы приточной вентиляции принципиально важно позаботиться о том, дабы межкомнатные двери кроме этого пропускали воздушное пространство.

Это достигается двумя методами:

наличием щели между полотном двери и напольным покрытием;
установкой особой вентиляционной решетки, для чего в двери проделывается особая щель.

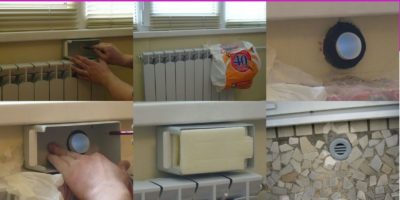

Процесс установки

Подоконный вентиляционный клапан складывается из трех частей:

внутреннего блока;
наружной декоративной решетки;
соединительного канала.

Установка этого устройства производится в таковой последовательности:

Выбирается место монтажа. оптимальнее , в случае если выходное отверстие будет расположено между радиатором центрального отопления и подоконником. Необходимо разобрать купленный клапан, забрать пустую коробку внутреннего блока, и разметить отверстия для сверления.
Проделывается отверстие в стенке. По заблаговременно нанесенной разметке посредством перфоратора либо другого аналогичного оборудования в толще стенки просверливается канал, имеющий маленький уклон вниз.
Монтируется соединительная труба. В проделанное отверстие вставляется пластиковая соединительная подробность, предварительно обернутая утеплителем. Внешний торец обязан размешаться вровень с поверхностью стенки, а внутренний – выступать из нее на 1-1,5 см. После этого посредством дюбелей к внутренней стенке прикрепляется корпус, который прижимает утеплитель.
Финальная сборка вентиляционного клапана. На этом этапе производится установка нужных фильтров и шумоизоляционных мембран, и закрепление внешней декоративной решетки.

Обратите внимание! Выше была рассмотрена последовательность действий по установке естественной приточной вентиляции. Если вы купили клапан с вентилятором, нужно позаботиться о подключении электродвигателя к установке и проводке пульта управления всей системой.

По окончании установки подоконная система вентиляции фактически не требует обслуживания. Нужно только один-два раза в год осуществлять очистку фильтрующих элементов.

Еще раз направляться напомнить, что приточный воздушный канал действенно работает лишь в том случае, если в помещении подобающим образом функционирует вытяжка.

Конденсат на поверхности оконного стекла

Время от времени, не обращая внимания на все ухищрения, направленные на уменьшение уровня влажности в помещении, на оконном стекле все равно появляется конденсат. Многие для борьбы с ним применяют разные народные средства, вытирают окна сухими салфетками и тряпками, дополнительно проветривают помещение и без того потом.

Совладать с появившейся обстановкой раз и навсегда окажут помощь лишь вентиляционные решетки для подоконников. Только они сохранят оконный профиль сухим, на долгое время продлив тем самым срок его эксплуатации.

Разновидности устройств

Решетка, установленная в подоконнике, более действенно распределяет поток теплого воздуха около окна, мешая накоплению жидкости на стекле.

Существует множество разновидностей этих устройств:

наружные, внутренние и переточные;
нерегулируемые, регулируемые и инерционные.

Помимо этого, в зависимости от типа применяемых материалов решетки разделяются на:

полимерные – один из самых распространенных материалов, который со временем может пожелтеть и покоробиться от действия большой температуры;
алюминиевые – имеют хороший небольшой вес и внешний вид, недочёт – большая цена;
из древесины – замечательно сочетаются с любым типом оформления помещения, но требуют ухода и повышенного внимания;
металлические – имеют громадной вес, цена и привлекательный внешний вид.

Установка решеток на подоконник

Чтобы самостоятельно закрепить устройства, помогающие устранить конденсат с поверхности оконной стекла и рамы, нужно запастись следующими инструментами:

дрель;
маркер;
электролобзик;
клей для соединения полимеров;
груз для закрепления решетки на протяжении монтажа.

Последовательность действий по установке решетки на подоконник такова:

К подоконнику прикладывается заблаговременно приобретённое устройство, которое по контуру обводится карандашом либо маркером.
В углах оказавшейся фигуры посредством дрели проделываются отверстия. Их диаметр обязан мало быть больше ширину полотна электролобзика.
После этого по начерченным линиям производится выпиливание части подоконника. В будущем место удаленной части займет декоративная решетка, снабжающая свободный доступ подогретого воздуха.
Затем производится склеивание. Излишки клеевого состава нужно сразу же удалить посредством хлопчатобумажной либо льняной ткани. По окончании затвердевания клея сделать это будет проблематично.
До полной полимеризации на присоединенную вентиляционную решетку нужно положить груз.

Вывод

Приточные воздушные каналы, расположенные под подоконниками, являются неотъемлемыми элементами вентиляционной системы квартиры либо дома. Без них нереально обустроить комфортный микроклимат в помещении.

Более детально об этом вопросе вы имеете возможность определить из видео в данной статье.

Источник: https://uchebniksantehnika.ru/ventiliatsiia/ventiliatsiia-pod-oknom-kak-sozdat-v-dome-komfortnyi.html

Вентиляция пластиковых окон своими руками: установка клапана

Приточная вентиляция на пластиковые окна позволяет постоянно поддерживать в помещении благоприятный микроклимат. Об этом аспекте мы подробно поговорим далее.

На что способны клапаны

Пластиковые окна обеспечивают практически полную герметизацию помещения. В условиях сурового российского климата это огромный плюс. В теплое время года недостаток кислорода решается просто проветриванием, но вот зимой такая мера невозможна ввиду сильных морозов. Недостаток свежего воздуха чреват многими проблемами:

Запотевание окон.
Появление грибка и плесени на откосах.
Затхлость воздуха. Это создает дискомфорт в помещении.
У маленьких детей могут проявиться аллергические реакции.

Дополнительная вентиляция в комнате с пластиковыми окнами обеспечивается посредством установки специальных клапанов. Они имеют различные конструктивные особенности, но их главное предназначение — пропускать в помещение уличный воздух без температурных потерь. Они справляются с этой функцией, пусть и с разной степенью эффективности.

Совет: в большинстве окон можно регулировать плотность закрывания. В теплое время года выставляйте створки в летний режим — в таком случае рамы будут закрываться не слишком плотно, что позволит кислороду проникать в помещение.

В каких случаях организация дополнительной циркуляции воздуха необходима:

Если в доме проживают маленькие дети. Как уже говорилось, недостаток кислорода может пагубно сказаться на их здоровье.
В помещениях с множеством растений. Без кислорода они просто вымрут.
Когда дом прогревается с помощью конвекторов или масляных радиаторов. Такие обогреватели чудовищно сушат воздух.
На производстве. В цехах (если они связаны с токсичными веществами) необходимо организовывать максимальный приток свежего воздуха.

Все известные разновидности

Клапан вентиляции для пластиковых окон — это лишь на первый взгляд простое устройство. Он подразделяется на несколько разновидностей, которые имеют существенные конструктивные отличия. Их следует знать, чтобы подобрать оптимальный вариант.

Фальцевые

Это самый простой, а главное дешевый вариант. С их помощью уличный воздух поступает в помещение через небольшие вырезы. Главные достоинства этой технологии заключаются в следующем:

Низкая стоимость.
Нет необходимости демонтировать установленные ПВХ окна.
Гарантирует сохранение звукоизоляционных свойств стеклопакета.
Высокая скорость и простота монтажа.
Возможность автоматизации.

Среди всех достоинств затесался один, но очень важный минус — слабая пропускная способность. Из-за этого фальцевая вентиляция при закрытых окнах имеет слабую эффективность.

Щелевые

Свежий воздух в помещение поступает благодаря специальным каналам. Обычно они имеют размер в диапазоне 160-400 на 10-16 мм. Как правило, такой клапан оснащен двумя блоками — впускной и регулирующий. На более продвинутых моделях он один (универсальный). Плюсы технологии:

Абсолютная защита от внешних факторов (осадки, насекомые). Это обеспечивается благодаря наличию регулирующего блока.
Высокая (в нашем случае средняя) пропуская способность.
Можно использовать без демонтажа стеклопакета.

Серьезный минус в данном случае можно найти лишь один — относительно сложный монтаж. Однако некоторые модели лишены даже такого недостатка (об этом позже). Поэтому эта категория наиболее популярная сейчас.

Накладные

В жилых помещениях такие конструкции практически не применяются. Это связано с их серьезными недостатками:

Серьезно снижается теплоизоляционные свойства окон.
Звукоизоляция сводится практически к нулю.
Установить такой клапан приточной вентиляции можно только до монтажа стеклопакета. В частности, необходимо корректировать размер проема.

Однако эта технология нашла широкое применение в производственной сфере. причина этого — высочайшая пропускная способность.

Лидеры рынка — Aereco и Air-box

Отечественный рынок клапанов на 90% заняли два производителя Aereco (Франция) и Air-box (Россия). Следует иметь представление об особенностях их продукции:

Качественный и практичный вариант

Клапаны от Аэреко представляют собой накладку, имеющую привлекательный внешний вид (существуют цветные вариации), которая вписывается в любой интерьер. Наиболее оптимальный вариант установки — во время изготовления ПВХ окон. Однако если стеклопакеты уже стоят, то монтаж тоже можно сделать. Для этого потребуется произвести небольшое сверление рам.

Состоит устройство из 8 (16) влагочувствительных пластин. В зависимости от уровня влажности они могут открывать или закрывать заслон. Причем для их работы не нужно электропитание. Принцип работы основан на физическом законе теплового расширения.

Вмонтировать их можно даже в стену. Такой метод применяется в основном в деревянных строениях, ибо фрезеровку ЖБ конструкций произвести крайне сложно. С точки зрения своих качеств, этот производитель выглядит наилучшим аналогом на рынке. Однако у него есть важный недостаток — высокая цена (от 2500 тысяч рублей).

Более дешевый аналог

Российский производитель air-box делает свою продукцию гораздо проще, которая при этом почти не отстает в эффективности от своих более дорогих «собратьев». Такие модели позволяют проникать уличному воздуху через пространство между рамой и створкой. Он просачивается благодаря замене штатного уплотнителя. Для контроля воздушных потоков необходимо перемещать ручку регулятора.

Такие модели значительно проще, и требуют ручного управления. При этом они несут в себе два очень важных преимущества — низкая стоимость (в среднем от 400 рублей) и более простая методика монтажа. Air-box устанавливаются двумя способами — по средствам фрезеровки рамы (как у предыдущего производителя) и с помощью замены уплотнителя (о нем пойдет речь ниже).

Возможные варианты установки

Принудительная вентиляция в окне может быть реализована тремя способами, которые сильно различаются по сложности.

Самый сложный метод — регулирование размеров проема

Самый трудоемкий и затратный способ связан с установкой упомянутых выше накладных элементов. Монтируется они следующим образом:

Вынимается имеющийся стеклопакет.
Расширяется проем на величину накладки.
Обратно устанавливается стеклопакет.
В образовавшуюся щель устанавливается накладка.
Щели замазываются цементным раствором (или чем-то подобным).

Методика выглядит убийственно трудоемкой и неразумной. Поэтому в таком порядке работу никто не делает, ибо это чревато космическими затратами сил, времени и денег. Необходимо позаботиться о дополнительном вентилировании заранее, то есть до установки стеклопакета.

Наиболее продуманные люди, заказывая ПВХ-окна, сразу же планируют и установку дополнительного притока воздуха. Для этого проем делается чуть шире, чем того требует стеклопакет. Такая методика является самой эффективной, а главное рациональной.

Инструкция по монтажу моделей Aereco

Однако, что же делать, если стеклопакет уже стоит? Модели от Aereco устанавливаются по более простой методике. Заключается она в следующем:

Выбирается место для установки канала. По возможности это должен быть наименее заметный участок.

Обратите внимание: дополнительная оконная фурнитура не должна препятствовать установке. Учитывайте этот факт при выборе места.

Затем производится разметка.
Прикручиваем на выбранное место планку с помощью специальных саморезов для ПВХ конструкций.
Размечаем месторасположение технологических пазов на притворе.
Снимаем планку. С помощью дрели и электрического лобзика пропиливаем отверстия в створке и самой раме.
Вновь устанавливаем планку.
Закрепляем клапан с помощью специальных защелок.

Такая процедура относительно трудоемка. К тому же требует наличия специальных инструментов, которые есть далеко у каждого. Другой фактор — человек без должного опыта не сможет сделать работу аккуратно. Вывод — монтаж такого устройства лучше доверить специалисту.

Air-box — установка без проблем

Существует еще одна методика, с которой под силу справиться любому. Производитель air-box создал модель, которая монтируется без использования инструментов. В комплект, входит специальный уплотнитель и саморезы по ПВХ. Работа производится в такой последовательности:

Выбираем предполагаемое место установки.
Обрезаем в этом месте штатный уплотнитель (который расположен на створке).
Вставляем новый (из комплекта).
Снимаем защитную пленку с клапана.
Закрепляем его в месте установки нового уплотнителя с помощью специальных защелок.
Закрываем створки и делаем отметку на раме по длине клапана.
Обрезаем имеющийся уплотнитель в этом месте и устанавливаем на его место новый (тот же из комплекта).

Если что-то вам оказалось непонятным, можете посмотреть видео от самого производителя. Оно позволит наглядно во всем разобраться.

Источник: https://remontami.ru/ventilyaciya-v-komnate-s-plastikovymi-oknami/
