Как утеплить люк на чердак своими руками?

Как быстро сделать люк на чердак

Практически в любом загородном доме имеется обустроенное чердачное помещение, которое можно выгодно использовать. Чаще всего в нём хранят инструменты, стройматериалы, старые вещи или консервированные припасы, но также его используют и в качестве дополнительной жилой комнаты, если цокольный этаж достаточно утеплён для этих целей.

Обустройство чердачного люка из дерева

В любом случае, чтобы чердачное помещение эксплуатировалось, в него первоначально необходимо попасть. Зачастую вход организуется с уличной стороны, но такой вариант имеет массу неудобств, которые более чем очевидны в холодное время года.

В такие моменты становится ясно, что попадать на чердак было бы гораздо удобнее из внутреннего помещения. К тому же строительство безопасной для эксплуатации уличной лестницы требует больших финансовых вложений. И ко всему прочему, увеличивает риск, что недоброжелатели вздумают взломать замок и попасть внутрь.

Гораздо выгоднее с финансовой стороны и рациональнее из соображений безопасности, не говоря уже об удобстве, организовать лестницу на второй этаж из дома, используя для этих целей специальный люк на чердак, который к тому же может послужить и дополнительным средством противопожарной безопасности.

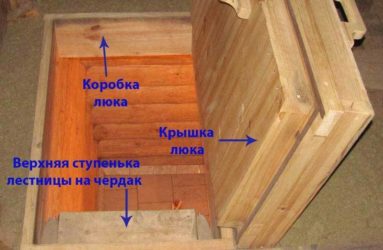

Конструкция и название элементов чердачного люка

Причём соорудить подобную конструкцию можно самостоятельно без привлечения квалифицированных мастеров.

Изготовление люка своими руками

Перед тем как начать сооружать люк на чердак своими руками, необходимо продумать ряд моментов, которые будут касаться непосредственно конструкции люка, а также необходимости его утепления. Первое, что нужно продумать – это месторасположение.
Для того чтобы правильно разметить люк на чердак, нужно учитывать особенности кровли:

• угол наклона крыши;
• места, где располагаются каркасные балки.

Место для конструкции необходимо выбрать такое, чтобы утеплённый люк на чердак мог полноценно функционировать, не задевая никаких элементов и не мешая эксплуатации других объектов.

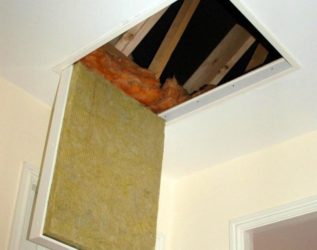

Пример утепленного люка для чердака

При этом нужно учитывать, что к люку будет вести лестница, которая также должна гармонично вписываться в помещение нижнего этажа. В целом люк, вне зависимости от своих особенностей и характеристик, должен соответствовать следующим основным критериям:

1. Максимально возможная простота не только монтажа, но и процесса эксплуатации. Механизмы открытия и закрытия люка должны быть лёгкими и не требовать выполнения множества длительных или сложных манипуляций.
2. Надёжность конструкция и гарантия безопасности при эксплуатации. Все детали и элементы должны быть хорошо закреплены, крышка обязана полностью открываться и при этом крепко держаться на петлях.
3. Дизайн люка и прилегающей к нему лестницы в доме должен соответствовать и гармонично вписываться в общий интерьер, не выделяясь на его фоне.

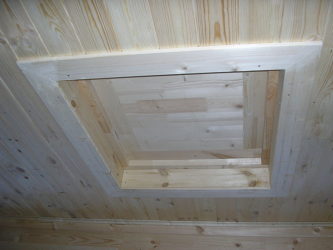

   Дизайн люка вписанного в интерьер чердачного помещения

4. Хороший люк, как правило, обладает теплоизоляцией, чтобы в помещении на постоянной основе поддерживался примерно одинаковый температурный режим.

После выбора подходящего места для люка и анализа всех вышеописанных факторов, можно приступать к процессу изготовления. Давайте рассмотрим, как сделать люк на чердак.

Технология строительства будет состоять в следующем:

1. Необходимо собрать раму прямоугольной формы, которая будет иметь равные прямые углы. Для её изготовления лучше всего использовать доски с оптимальной толщиной до 2,5-3 см. Стандартные размеры составляют 60х120 см., но их можно менять в любую сторону, опираясь на личные предпочтения по размерам готового чердачного люка.

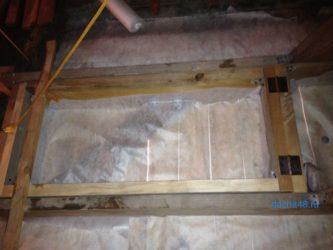

   Схема для монтажа чердачного люка

2. Вторым этапом станет изготовление проёма, который в итоговом варианте должен быть на 4-5 см. больше вырезанной рамы. Такой запас пригодится в дальнейшем для его обшивки и монтажа изоляционного слоя.
3. Внутри рамы нужно закрепить дополнительный материал. Если потолок в помещении деревянный, то можно использовать те же самые доски, из которых она и вырезалась. Доски можно заменить фанерой или же древесноволокнистой плитой, которую при необходимости легко покрасить в нужный цвет.
4. Пришло время утеплить чердачный люк, для этого крышка изнутри обшивается специальной пароизоляционной плёнкой, а поверх неё прокладывается утеплительная вата или пенополистироловая начинка. Всё это фиксируется деревянными планками и дополнительно закрепляется при помощи универсального клея. Реализуя действия на этом этапе, рекомендуется пользоваться респираторами во избежание несчастных случаев.

   Конструкция утепления люка на чердак

5. Поверхность люка, находящаяся с обратной стороны, обрабатывается и утепляется точно по такому же принципу, после чего её необходимо обшить фанерой или древесноволокнистой плитой.
6. По периметру люка нужно вмонтировать уплотнитель. В качестве его можно использовать любой резиновый материал соответствующей плотности.
7. Для люка подойдут стандартные дверные петли, которые необходимо закрепить при помощи шурупов или саморезов.
8. Люк устанавливается в готовый проём для него.
9. Ручка на люке не является обязательным элементом, но она значительно упростит процесс эксплуатации. Доводчики, защёлки, щеколды, засовы и прочие механизмы можно монтировать по своему усмотрению.

   Вариант монтажа ручки для люка и запорного механизма

10. Одним из наиболее ответственных шагов является выбор лестницы на чердак. Это касается не только материала, из которого она будет изготовлена, но и разновидностей подобных конструкций. На сегодняшний день существует большое количество вариантов – лестницу можно купить в готовом варианте либо изготовить самостоятельно. Главное требование – высота должна соответствовать расстоянию от люка до пола нижнего этажа. Наиболее рекомендованными считаются варианты с монтажом складной лестницы-трансформера, которая собирается в рабочее состояние только в те моменты, когда планируется её использование, что позволяет эффективно экономить свободное пространство на нижнем этаже.

Установка чердачного люка

Необходимо отметить, что самостоятельное изготовление чердачного люка не является обязательным условием, на современном рынке присутствует множество уже готовых вариантов, которые можно приобрести, после чего останется только вмонтировать люк в проём.

Ввиду широкого ассортимента, диапазоны цен также сильно колеблются и зависят по большей части от материалов, из которых изготовлено изделие. Логично, что металлические люки стоят гораздо дороже своих деревянных аналогов, поскольку отличаются повышенной степенью долговечности и надёжности.
У покупки уже готового люка есть ряд неоспоримых преимуществ по сравнению с вариантом по самостоятельному изготовлению:

Дизайн заводского чердачного люка

1. Монтаж легко осуществить усилиями двух людей по инструкции, дающейся в комплекте.
2. Параметры лестницы с лёгкостью подстраиваются под необходимые требования, учитывая высоту потолков в помещении.
3. На всех покупных моделях замок и сопутствующие механизмы находятся на внутренней поверхности крышки, что делает конструкцию абсолютно незаметной изнутри на плане мансардного помещения.
4. Лестница, изготовленная в заводских условиях, отвечает всем требованиям по безопасности во время эксплуатации. Ступеньки сделаны таким образом, чтобы на них невозможно было поскользнуться, что, в свою очередь, уменьшает риск получения травм.

   Чертеж с размерами чердачного люка с лестницей

5. Все подобные конструкции изготавливаются квалифицированными мастерами, которые предварительно совершают массу сложных расчётов, что делает готовые изделия весьма удобными и компактными.
6. Изготавливая люк самостоятельно, не всегда можно заранее оценить внешний вид изделия. У покупной модели дизайн сразу очевиден и понятен, что даёт понимание насколько гармонично конкретное устройство впишется в общий дизайн помещения.

Прежде чем выбирать люк, необходимо тщательно провести целый ряд расчётов. К ним относится высота потолка, площадь помещения нижнего этажа, габариты отверстия под люк, если оно уже имеется. Также потребуется найти ассистента, который смог бы помочь в процессе установки люка, поскольку в одиночку сделать это будет трудновато.

Процесс изготовления самодельного чердачного люка

Последовательность действий должна быть следующей:

1. Первоначально вся конструкция поднимается на цокольный этаж.
2. Снизу устанавливаются две временные доски, на которые укладывается люк при монтаже. Это действие должно предшествовать закреплению каркаса.
3. После того как конструкция была разложена на монтажных досках, её необходимо выровнять, используя для этой цели подпорки.
4. Обе части рамы (передняя и задняя) фиксируется при помощи саморезов или шурупов, а все щели и зазоры забиваются любым материалом-изолятором.
5. После того как все действия выполнены, можно убирать монтажные доски. Начиная с этого момента, запрещается пользоваться лестницей до завершения процесса установки люком, поскольку это становится небезопасным.

   Конструкция для крепления люка

6. На боковых механизмах ослабляются крепёжные болты, после чего необходимо разложить лестницу и проверить её на наличие перекосов и прочих дефектов. Если перекосы всё же были обнаружены, то они устраняются при помощи болтов, которые после этого снова надёжно затягиваются.

Готовые покупные люки обычно отличаются лёгкостью монтажа – к ним обычно прилагается инструкция по монтажу и эксплуатации, что позволяет проводить установку даже неподготовленным людям без специальных навыков. Все эти факторы делают чердачные люки привлекательными для большинства людей, обуславливая их растущую популярность.

Противопожарные люки

Существует и такая разновидность, как противопожарные люки, основная функция которых заключается в препятствовании распространению огня в случае возникновения пожара в доме. В зависимости от качества и индивидуальных характеристик, определяется период времени, на протяжении которого подобные люки не позволяют перекинуться пламени с чердака на нижние помещения или же, наоборот, с жилых этажей на крышу здания.

Чертеж с размерами противопожарного люка

Традиционным материалом для таких изделий является высокопрочная сталь, под которой имеется особая начинка из оснастки, способная отталкивать огонь.

Также большинство моделей имеют специальный уплотнитель, который монтируется по периметру люка, и не позволяет проникать дыму и едкому запаху из горящего помещения в другие комнаты. Кроме того, он защищает и от воздействия высоких температур.

Существуют и противопожарные люки, которые изготавливаются из древесного материала. В этом нет ничего удивительного – подобные изделия обрабатываются специальными лаками и антисептиками, которые обладают огнезащитными характеристиками.

Процесс монтажа противопожарного люка будет отличаться от установки традиционного устройства, поскольку придётся учесть несколько важных моментов:

1. Люк обязательно должен быть установлен петлями вверх, чтобы его крышка открывалась строго в чердачное помещение, а не наоборот.

   Правильная установка противопожарного люка

2. Коробка под такой люк должна быть обязательно усилена, иметь угловую основу и крепиться на специальных петлях. Обычно они идут в стандартном комплекте при покупке люка.
3. Учитывая специфику и предназначение люка, в период монтажа необходимо отслеживать все зазоры – их должно быть немного, а в случае возникновения все щели обязательно заполнять огнеупорным материалом.

Оригинальная система открывания чердачного люка

Ручку для люка можно заменить и другой, более оригинальной системой, открывая и закрывая его при помощи специальной верёвки. Для этого необходимо закрепить специальные блоки на стропилах, а в поверхности потолка просверлить отверстие, через которое проводится верёвка или шнур, опускаемый до нужного расстояния.

Верёвка должна оканчиваться крючком или иным элементом, который можно будет надёжно закрепить за настенное кольцо, чтобы зафиксировать положение люка.

Открыть люк при помощи такой системы сможет даже женщина или ребёнок, поскольку он не будет требовать дополнительных усилий. При этом необходимо учитывать, что после утепления люка, он прибавит в своей массе, что незначительно, но усложнит процесс. Поэтому лучше не применять описанные системы на крупных металлических или же иного рода тяжёлых моделях чердачных люков.

Источник: https://PlanVsem.ru/konstrukcii/kak-sdelat-liuk-na-cherdak.htm

Как сделать своими руками простой утепленный люк на чердак

Раньше почти всегда на чердак вела отдельная дверь, находящаяся с торца дома. Она снабжалась стационарной или переносной лестницей и была удобной для хозяев. Но сегодняшние дни требуют ответственного отношения к своему имуществу на чердаке. Потому все чаще хозяева наглухо заделывают вход с улицы, а проделывают вход на чердак внутри помещения. В статье будут подробно рассмотрены этапы изготовления утепленного люка, приведены фотоматериалы различных вариантов.

Проем на потолке

Чердачный люк, который установлен в коридоре или комнате, будет надежнее, чем уличный вариант. В этом случае пользуются готовым проемом, который был предусмотрен проектом или вырезают или пробивают его в удобном месте. В деревянном доме сделать это проще, чем в доме с бетонными плитами перекрытия. Однако, хорошенько потрудившись, можно проделать проем в бетоне (рис 1,2).

проем для люка в месте стыковки двух плит (рис.1) проем для люка (рис.2)

ЧИТАТЬ ПО ТЕМЕ:

Как самостоятельно утеплить потолок в деревянном доме или бане.

Правильно выбранное расположение лаза

Очень важно при обустройстве утепленного люка на чердак определить его грамотное месторасположение. Здесь придется столкнуться с разными нюансами:

1. Месторасположение лаза выбирают так, чтобы крышка могла открываться свободно внутрь или наружу (в зависимости от конструкции и задумки).

2. Крепление петель может быть с широкой или узкой стороны.

3. Люк, расположенный в углу под стропильной системой, будет мешать свободному проникновению на чердак. При проделывании проема нельзя попадать на балки перекрытия, чтобы не нарушить целостность конструкции крыши.

4. Месторасположение лаза во многом зависит от типа применяемой лестницы. Если предполагаются стационарные лесенки или железная (деревянная) лестница, то эта конструкция должна хорошо вписаться в общий интерьер комнаты и не загораживать прохода.

простой чертеж утепления люка (рис.3) деревянный (рис.4)

5. Если у вас бетонные плиты перекрытия, то долбить проем лучше всего в месте стыковки двух плит, как на рисунке 2.

6. Если есть возможность устройства выдвижной лестницы, нельзя загораживать место ее выдвижения.

7. В варианте со складной лестницей придется потрудиться над ее конструкцией и способом крепления к люку.

Размеры

Люк на чердак утепленный можно изготовить своими руками, исходя из имеющегося проема, который в стандартном варианте составляет 120 см в длину и 60 см в ширину. Бывают случаи, когда проем имеет форму квадрата с размером 100х100, 80х80, 70Х70 и др. Это играет существенную роль только в том случае, когда на чердак придется затаскивать объемные неделимые предметы.

потайной (рис.5) со складной лестницей (рис.6)
с деревянной лестницей (рис.7) люк со складной лестницей (рис.8)

Устройство утепленного люка для чердака

Для строительства утепленного люка для чердака с прямоугольной формой выполняют такие действия:

1. Из досок 25-30 мм собирается прямоугольный каркас с размерами, меньшими от проема на 40-50 мм с каждой стороны. Такие припуски необходимы для обшивки проема на потолке рамкой, на которую будет ложиться крышка.

2. Рамку люка зашивают фанерой, ДВП или деревянной обрешеткой.

3. Для утепления, на основу помещается пароизоляционная пленка, а сверху нее укладывается пенополистирол, минеральная вата или другой утеплитель. Материал закрепляется планками или приклеивается. Обратная сторона зашивается ДВП, фанерой, ОСП или другим материалом, как на схеме (рис 3).

4. На готовый люк и на потолочное основание саморезами прикрепляются петли.

5. Периметр рамки дополнительно защищают уплотнительной резинкой.

6. Проем обшивается по периметру наличниками.

В итоге получается аккуратный люк, как на рисунке 4.

со складной лестницей (рис.9) лестница на чердак

Другие способы обустройства

Для удобного и бесшумного открывания крышки, ее можно обустроить по бокам специальными доводчиками и практичной ручкой. В таком варианте, как на рис 4, переносную лестницу можно поставить при закрытой крышке с упором на рамку. Вариант потайного лаза, как на рисунке 5, 6 требует специального устройства открывания (путем специального тросика, палки, кнопки) и сложной лестничной системы. Такое обустройство дверки на чердачное пространство полностью прячет лестницу и делает не слишком заметным проем на потолке. Но над ним придется потрудиться дополнительно и получит различные варианты

Вывод

Лючок на чердак со стороны жилого дома – полезное и нужное приспособление. Если таким входом будут пользоваться не очень часто, то простой способ его обустройства удовлетворит потребности жильцов. Однако, если вход на чердак нужен постоянно, тогда следует его оборудовать более современно и цивилизованно (рис 7,8,9).

Источник: https://papamaster.su/kak-sdelat-uteplennyj-lyuk-na-cherdak/

Люк на чердак: описание, изготовление своими руками, утепление крышки

Практически в каждом загородном доме присутствует обустроенное чердачное помещение, которое при желании можно выгодно использовать. Чаще всего в таком месте хранят ценные инструменты, старые вещи, строительные материалы и консервации. Если сильно постараться, тогда можно переоборудовать комнату, добавив жилую площадь. В любом случае человеку понадобится люк на чердак, который также может использоваться как средство противопожарной безопасности.

Краткое описание

Те, кто планируют приобрести уже готовый чердачный лаз, должны знать, как правильно устанавливать это изделие. Кроме того, можно постараться смастерить люк самостоятельно, но при этом нужно придерживаться некоторых нюансов. Абсолютно все лазы выполняют ряд функций:

• перекрытие доступа в дом различным грызунам и насекомым, которые довольно часто обитают на крыше;
• качественная теплоизоляция;
• беспрепятственный доступ человека к чердаку;
• отличный паробарьер для жилого помещения;
• перекрытие дыма и огня с нижних помещений в случае пожара.

Каждый пункт по-своему важен. Но на пожаробезопасности необходимо остановиться отдельно. Чердачный лаз препятствует свободному распространению открытого огня, за счет чего ядовитый газ не может проникнуть в дом. Качественный люк изготавливается из нескольких изоляционных слоев.

Специалисты рекомендуют использовать разные материалы, которые обладают способностью к расширению при воздействии высоких температур. Благодаря этому изделие не сгорит и не разорвется на части во время пожара.

Хорошая пароизоляция тоже крайне важна, так как именно это свойство позволяет сохранить в доме ценное тепло. В противном случае через щели будут выходить испарения, из-за чего влага станет впитываться во все кровельные утеплители.

Разнообразие изделий

Сделать люк на чердак можно всего по двум простым схемам: с одной крышкой или двумя. Первый вариант является самым простым и доступным, а вот во втором случае представлена универсальная крышка — «сэндвич». Многие умельцы на дачах устанавливают обычный люк, который представлен в виде деревянной рамки и древесно-волокнистой плиты. Между двумя этими элементами обязательно расположен лист пенополистирола (до 7 см).

Сама толщина внутренних крышек редко когда превышает 8 сантиметров. Чтобы готовое изделие максимально прочно примыкало к проему, эксперты рекомендуют использовать прокладку круглого сечения, которую нужно вдавить во фрезерованной канавке коробки.

Изготовить люк можно не только из дерева, но и из металла. Основную роль в изготовлении крышки играет открывающий механизм. Высота изделия напрямую зависит от параметров лестницы, которая будет вести на чердак. Довольно часто этот показатель не совпадает с толщиной чердачного перекрытия, но это не доставляет каких-либо дискомфортных ощущений.

Отдельного внимания заслуживают огнезащитные конструкции. Специальный противопожарный слой может покрывать как одну, так и две стороны. Боковые стороны короба в обязательном порядке покрыты толстым металлом. Готовый люк может выдерживать воздействие открытого огня целых 40 минут. Многие владельцы недвижимости выбирают именно ограждающие конструкции. Специалисты рекомендуют устанавливать такие изделия в тех случаях, если чердак используется чаще, чем раз в месяц. Некоторые производители реализуют люки вместе с ограждениями.

Довольно часто можно встретить в продаже изделия, которые не окрашены на заводе. Это делается для того, чтобы конечный пользователь мог самостоятельно покрасить сразу всю конструкцию в нужный цвет, который максимально гармонично будет сочетаться с интерьером.

Настоящей новинкой на рынке является люк с уникальной пылезащитной функцией. У таких конструкций больше преимуществ, чем у стандартных моделей. Нанесенный пылезащитный слой служит дополнительной теплоизоляцией. Суть новинки в том, что если чердак используется крайне редко, у пользователя не будет неприятных ощущений, когда во время открытия люка вся пыль сыпется на голову. К тому же конструкция не нуждается в особом уходе.

Сложные конструкции

Эксперты отмечают, что люк на чердак всегда можно доукомплектовать стационарной лестницей. Но для реализации этой идеи мастеру нужно будет прорезать проем определенного размера. Все дальнейшие манипуляции зависят от того, на какой именно конструкции владелец недвижимости остановит свой выбор. Качественная работа по сборке и монтажу люка с небольшим трапом обладает некоторыми сложностями.

Мастер должен следить за тем, чтобы отверстия всех взаимодействующих элементов совпали по размеру, а именно:

• проем;
• выдвижная лестница;
• дверки.

Конечно, измерить все эти параметры можно самостоятельно. Если же было приобретено готовое изделие, мастеру необходимо аккуратно снять с него все размеры. Сама крышка должна располагать достаточным пространством, чтобы вместить самую длинную часть выдвижной лестницы в собранном виде. Кроме того, вес изделия должен с запасом выдерживаться крышкой. В противном случае сложно будет избежать поломки конструкции, возможна травматизация человека. Желательно предусмотреть наличие специальной защелки, которая крепко удерживает объемную конструкцию в рамке потолочного проема.

Противопожарные системы

Изготовить люк на чердак своими руками не так уж и сложно, главное — предварительно ознакомиться со всеми нюансами. В зависимости от качества используемых материалов и индивидуальных параметров, можно определить тот временной промежуток, в течение которого люк не даст перекинуться огню на нижние помещения.

В качестве основного материала всегда используется высокопрочная сталь, под которую обязательно подкладывается особая начинка, которая способна противостоять пламени. Некоторые производители укомплектовывают люки универсальным уплотнителем, который обязательно монтируется по всему периметру изделия. Благодаря этому предотвращается проникновение едкого дыма.

Процесс установки противопожарного люка кардинально отличается от монтажа традиционной конструкции. Исполнитель столь кропотливых манипуляций должен соблюсти ряд нюансов:

1. Люк может быть установлен исключительно петлями вверх, чтобы крышка открывалась строго в чердачное помещение, но не наоборот.
2. Основная коробка должна быть усилена, фиксация может осуществляться исключительно специальными петлями. Чаще всего все необходимые детали идут в комплекте с люком.
3. Мастер должен учитывать специфику и предназначение изделия. Во время монтажа обязательно отслеживаются все зазоры (их должно быть немного). Лишние отверстия заполняются огнеупорным материалом.

Дополнительное утепление

Абсолютно все современные ляды можно условно разделить на две категории: с прикрепленной лестницей и без нее. В каждом случае действуют свои нюансы. Если владелец частного дома приобрел уже готовую конструкцию с раскладной лестницей, тогда проводить дополнительное уплотнение вовсе не обязательно. Если же мастер все делает своими руками, тогда все последующие действия необходимо тщательно обдумать.

Эксперты отмечают, что многие производители укомплектовывают ляды специальными теплосберегающими пластинами, расположенными на лицевой поверхности крышки. За счет этого создается необходимый эффект, а также предотвращается потеря ценного тепла. Для самостоятельного утепления люка необходимо подготовить качественный фанерный лист, а также сам уплотнитель. Можно использовать те обрезки, которые остаются после обшивки чердака. После этого необходимо выполнить следующие манипуляции:

1. На первоначальном этапе нужно сделать замеры проема чердачного люка.
2. На основании полученных данных можно собрать каркас из досок (толщиной от 2 до 3 см).
3. Теперь мастер может собрать крышку люка, которая должна быть на 50 сантиметров меньше, нежели сама рама. Благодаря этому можно максимально прочно зафиксировать уплотнительный материал.
4. Сверху на крышку необходимо уложить пароизоляционную пленку.
5. Для фиксации всех деталей можно использовать обычные деревянные планки и клей.
6. Люк нужно закрыть подготовленным листом фанеры и задекорировать. В этом случае можно проявить всю свою фантазию, но готовое изделие должно гармонично вписываться в уже существующий интерьер.
7. Все деревянные детали необходимо обработать качественным антисептиком.
8. На финальном этапе остается только закрепить сделанный своими руками люк на второй этаж. В этом случае мастеру пригодятся петли и саморезы.

Не менее оригинально будет смотреться конструкция, которая утеплена пенопластом.

Этапы самостоятельного изготовления

Прежде чем сделать люк в потолке на чердак, необходимо правильно составить чертежи, на которых обязательно отмечаются все собранные замеры и параметры (размеры проема и крышки, толщина перекрытия). Специалисты отмечают, что теплое помещение можно снабжать обычным изделием, а вот холодные нуждаются в качественной теплоизоляции.

Принцип составления схемы совершенно неважен — в специальной программе или от руки на обычном листе бумаги, главное — правильно указать все размеры. Только когда будет готов сам проект, можно подготовить инструменты, чтобы приступить к практической стороне этого вопроса.

Создание проема и сборка рамки

В некоторых частных домах не предусмотрено наличие входа на чердак, из-за чего его нужно будет создать самостоятельно. Изначально мастер наносит разметку с учетом того, что итоговое отверстие должно быть на 7 см больше габаритов самой рамки. В дальнейшем оставленный зазор может легко компенсировать толщину досок, из которых и будет изготовлен люк. Оставшийся материал от потолочного перекрытия можно смело использовать для облицовки самой крышки.

Чтобы самостоятельно создать прочную рамку, нужно заранее подготовить качественные доски толщиной от 2 до 4 см. Именно этот размер древесины позволит мастеру изготовить максимально прочное изделие. Готовой рамке можно придать как квадратную, так и круглую форму. В первом варианте обязательно должна быть соблюдена прямота всех углов. Эксперты утверждают, что чаще всего изготавливают рамки размером 65х125 см, именно эти габариты прекрасно подходят 98% всех владельцев недвижимости. После сборки рамку обязательно устанавливают в созданное посадочное место.

Изготовление крышки

Самым бюджетным считается тот вариант, когда люк собирается из остатков вырезанного ранее чердачного перекрытия. Готовую дверцу можно дополнительно усилить с обратной стороны поперечной планкой. После этого ляда крепится обычными петлями, расположенными по короткой или длинной стороне крышки.

Стоит отметить, что мастер должен присмотреться, в какую сторону ему будет удобнее открывать дверцу, чтобы потом не переделывать одну и ту же работу по два раза. Каждый пункт имеет свое значение. Ведь никто не захочет пользоваться лазом на чердак, если он расположен в труднодоступном месте.

Отделочные работы

Эта сторона вопроса напрямую зависит от степени теплоизоляции чердака. Если он утеплен, тогда можно обойтись только небольшим слоем изоляции, но звукоизоляция должна быть подобрана более тщательно. Для холодных помещений нужно обеспечить полноценное теплоизоляционное покрытие. Эксперты рекомендуют использовать современную пароизоляционную мембрану, а также вспомогательные утеплители, которые предусмотрены по стандартной схеме. Отделка люка проводится на самом последнем этапе.

Сделать люк на чердак не так уж и сложно, определенные трудности могут возникнуть только в том случае, если мастер хочет доукомплектовать конструкцию выдвижной лестницей. И даже такую идею можно реализовать собственными силами. Ведь сам монтажный процесс выполняется по стандартной схеме, но с некоторыми дополнениями.

Источник: https://7lestnic.com/svoimi-rukami/izgotovlenie-uteplennogo-lyuka-na-cherdak.html

Чердачный люк: как сделать люк на чердак своими руками

Каждый, кто строит собственный дом, знает, как важна каждая мелочь. Ведь любые строительные недочеты уже в первый год эксплуатации обернутся сквозняками, неприятным запахом и другими подобными им проблемами. И нередко, к сожалению, в спешке последних отделочных работ многие забывают о таком элементе, как чердачный люк с его конструкцией и утеплением.

И вместе продуманного варианта зачастую оставляют тонкую крышку, которая закрывает потолочный проем. В итоге с чердака в жилые помещения сочится холод, а из комнат поднимается влажный пар и проникает в утеплители на чердаке, постепенно их разрушая. Вот почему мы советуем с самого начала сделать люк на чердак по всем правилам!

Главные функции люка на чердак

Абсолютно все чердачные люки выполняет такие главные функции:

• Теплоизоляция.
• Паробарьер для жилых помещений дома.
• Перекрытие доступа в доме мелким грызунам, которые любят обитать на крыше.
• Доступ к чердаку, а именно вход для него.
• Перекрытие огня и дыма с нижних помещений в случае пожара.

На пожаробезопасности остановимся отдельно. Так, чердачный люк препятствует распространению огня, защищая при этом от пропускания ядовитых газов и дыма. Отметим, что такой люк изготавливается из нескольких слоев изоляции, причем из разных материалов, и сами материалы при этом отличаются степенью расширения при высоких температурах. Все это позволит теплоизоляции люка не сгореть сразу и не разорваться на части.

Ведь если дома живут, а чердак холодный, тогда пароизоляция люка жизненно необходима и без нее вам никак не обойтись. Иначе все пары и тепло будет подниматься из дома прямо через отверстие на чердаке, изнутри, и напитывать влагой все кровельные утеплители.

Виды люков и материалы для их изготовления

Люк для входа на чердак можно построить по двум основным проектом: с одной крышкой или с двумя. Первый вариант, конечно же, самый простой, а во втором внутренняя крышка – это «сэндвич».

Стандартный чердачный люк состоит из деревянной рамы и древесноволокнистой плиты. Между ними находится лист пенополистирола, от 3 до 6 сантиметров. А толщина внутренних крышек обычно от 3,5 до 6,5 сантиметров. А, чтобы внутренняя крышка такого люка примыкала к проему герметично, используйте прокладку круглого сечения и утопите ее заранее в фрезерованной канавке коробки.

Крышку люка вы можете сделать металлическую или из дерева, используя дополнительное утепление, или обходясь без него. Главную же позицию в изготовлении крышки для люка занимает механизм, который будет ее открывать.

Высота короба люка зависит в основном от параметров лестницы, которая с ним идет или проектируется. Нередко эта высота не совпадает с толщиной чердачного перекрытия, но это не страшно и обычно на практике не вызывает каких-либо сложностей.

Отдельно выпускаются сегодня люки для лестниц с огнезащитной крышкой, причем защитный слой может быть на одной стороне, или на двух одновременно. При этом боковые стороны короба обязательно защищены металлом, и в итоге вся конструкция способна выдержать распространение огня целых 30 минут.

И для живых, и для холодных чердаков сегодня выпускаются специальные ограждающие конструкции. В любом случае их лучше поставить, особенно, если на чердак вы поднимаетесь чаще, чем один раз в месяц. Многие производители поставляют такие ограждения в комплекте с лестницами, или же их можно приобрести отдельно.

В основном современные производители указывают для своих изделий параметры в чистом виде. Это означает, что короб с лестницей действительно будет иметь конкретно такие внешние размеры, и потолочный проем для него вам нужно будет сделать совсем немного больше. А вот другие производители, наоборот, указывает точные внешние габаритные размеры будущего проема и люк к ним идет на 1-3 сантиметров меньше. Обратите на это внимание!

Нередко готовые люк с лестницей (или один люк) поставляются на рынок в неокрашенном виде. Это делается для того, чтобы вы могли покрасить всю конструкцию в тот цвет, который будет гармонировать с интерьером нижнего жилого помещения.

В основном в промышленном производстве чердачные лестницы выпускаются в соответствии немецким нормам DIN. Такие лестницы и люк разработанная под стандартным чердачный проем, и этому равен стандартный шаг между балками перекрытия домов за рубежом. Но в России нормы несколько другие.

Поэтому продумывать чердачную лестницу с люком обязательно нужно еще на стадии проектирования всего чердака. Еще проще просто пойти в магазин, выбрать заинтересовавшую модель и уже по ней кроить чердак.

Или же, если вы все будете делать своими руками (что вам будет проще всего), вы просто подстроите самодельный люк с лестницей уже под существующее чердачное перекрытие.

Сама по себе крышка люка представляет с собой столярную плиту толщиной до 20 миллиметров, но не тоньше 16 миллиметров. Современные производители лестниц с люком предлагают уже утепленные крышки, с толщиной около 32 миллиметров. Такой каркас обычно зашит с двух сторон листами ДСП или ДВП, а между ними находится пенистый утеплитель: пенопласт или пенополиуретан. Иногда утепление предлагают усиленное, где слой утеплителя идет больше 30 миллиметров толщиной.

Интересная новинка рынка – это крышки люка с пылезащитной функцией. У такой крышки на самом деле намного больше преимуществ, ведь ее пылезащитный слой служит также еще одним слоем теплоизоляции. Суть новинки в том, что складная лестница под какой крышкой люка не собирают на себе пыль, и потом у вас не будет неприятного ощущения, когда вы через месяц-другой решите открыть чердак и спустить вниз лестницу.

Вот самый простой вариант, который только можно сделать:

А вот здесь уже вам понадобятся специальные крепления:

Вот видео-пример изготовления самого простого чердачного люка:

А вот здесь домашний умелец и вовсе использует необычный материал для люка:

Вот какое крепление понадобится для чердачного люка:

Как устроить люк на бетонном перекрытии чердака?

Итак, шаг за шагом:

• Шаг 1. Первым делом нужно разметить будущее месторасположение люка. Для этого воспользуйтесь обычным строительным карандашом и метром.
• Шаг 2. При помощи перфоратора нужно сделать строго вертикальное сквозное отверстие, поэтому берите сверла, толщина которых превысит толщину бетонного перекрытия.
• Шаг 3. Установите перфоратор в углах по намеченным отверстиям, и в вершинах этого прямоугольника просверлите сквозное отверстие. Они вам также послужит определенным ориентиром для нижней разметки.
• Шаг 4. Теперь болгаркой со специальным диском для бетона проведите линию по периметру отверстия так аккуратно, чтобы диск в процессе самой резки не попал в арматуру в перекрытии.Теперь вы увидите все слабые места и пустоты в перекрытии и сможете их легко просверлить насквозь.
• Шаг 5. Как только найдете уязвимости, разбейте бетон кувалдой, ударяя по самым слабым. В тех же местах, где остатки бетона держатся на самой арматуре, используйте лом.
• Шаг 6. Теперь, когда весь бетон сбит, вам остается только убрать арматуру. Не оставляйте ее выступающие части – такие будут мешать установке чердачного люка.
• Шаг 7. Теперь диском с алмазным напылением окончательно выравниваем все неровности на гранях проема. Это очень важно, и как бы вы не устали на этот момент, обязательно уделите этому внимание.

Подробнее на фото:

Как вырезать люк на деревянном перекрытии

Если с изготовлением квадратного проема для люка просто, ты насчет круглого вам стоит знать некоторые моменты. Примерная инструкция:

• Шаг 1. На нижней поверхности чердачного пола начертите разметки планируемого проема и добавьте толщину отделки. Вообще это сделать прямо на полу жилого этажа, и только потом перенести при помощи отвеса на потолок.
• Шаг 2. А теперь установите домкратные стойки.
• Шаг 3. Далее в проеме просверлите сквозное отверстие, снизу вверх.
• Шаг 4. Поднимитесь на чердак и вставьте в отверстие штырь, и при помощи шпагата и карандаша очертите круг.
• Шаг 5. По этому кругу сделайте отверстие и выпилите по контуру всего проема. Вам на пути встретится балки, не трогайте их – вы их выпилите потом.
• Шаг 6. Теперь, чтобы сделать проем по форме окружности, вам нужно сделать изготовить загиб пиломатериалов.

Помимо круглого варианта, возможно вам будет интересно посмотреть на другие примеры:

Как установить люк в натяжном потолке

А теперь давайте рассмотрим такую проблему, как установка чердачного люка в натяжном потолке. Вообще, если у вас есть такая возможность, изначально не крепите такой потолок там, где будет вход на чердак. Но раз вам уже приходится устанавливать все это сейчас, при готовом ремонте, придется повозиться. Дело в том, что такой материал постоянно изнашивается, и его достаточно легко повредить при установки люка. Но мы будем все делать аккуратно.

Наша главная задача – спрятать потолочный люк на фоне всего натяжного потолка, чтобы не испортить весь общий вид. И так – шаг за шагом:

• Шаг 1. Сначала строим каркас вокруг потолочного люка – это деревянные бруски по периметру люка.
• Шаг 2. На них крепим потолочный алюминиевый профиль.
• Шаг 3. Далее по периметру закрепляем уже профиль натяжного потолка.
• Шаг 4. Если люк при этом находится на наклонной плоскости, установите дополнительно разделительный профиль.
• Шаг 5. Теперь замеряем сам люк и берем то же полотно, с которого делался натяжной потолок.
• Шаг 6. Монтируем натяжной потолок, обтягивая и закрепляя всю конструкцию к проему.

Как утеплить чердачный люк?

Все чердачные люки делятся на два основных типа: с прикрепленной к ним лестницей и без нее. Если вы купили готовую конструкцию чердачного люка с раскладной лестницей, утеплять его не нужно: обычно такие конструкции уже утепленные. Если же вы делаете все своими руками, а теплоизоляции нужно будет обязательно подумать.

Нередко готовые комплекты люка с лестницей продают уже со специально термосберегающими пластинами, которые находятся на лицевой поверхности крышки. Они создают нужно эффект и не допускают потери тепла. Если же вы такой люк делаете сами, просто утеплите его крышку тем же материалом, что использовали для теплоизоляции чердака.

Если же вы приступаете к теплоизоляции самостоятельно, вам понадобится фанерный лист и непосредственно сам утеплитель – лучше действительно тот, который вы использовали при утепление чердака. Ведь у вас наверняка остались какие-то обрезки или лишний материал. И всего пару простых действий:

• Шаг 1. Делаем замер проема чердачного люка.
• Шаг 2. На основе полученных данных собираем каркас из досок толщиной около 2,5-3 сантиметров.
• Шаг 3. Теперь собираем крышку люка – она будет ровно на 45 сантиметров меньше, чем рама. Таким образом мы положим слой утеплителя и не позволим ему «гулять».
• Шаг 4. Укладываем на крышку люка пароизоляционную пленку.
• Шаг 5. Закрепляем все детали люка при помощи клея и деревянных планок.
• Шаг 6. Зашиваем люк фанерой и декорируем так, как продиктует нам дизайн интерьера помещения пониже.
• Шаг 7. Обязательно обрабатываем все деревянные части люка антисептиком.
• Шаг 8. Теперь закрепляем готовую крышку в проеме, используя саморезы и петли, которые будут держать открывающийся люк.

Вот подробный мастер-класс:

Замечательным получается также чердачный люк, утепленный пенопластом:

И целый люк, который вообще изначально сделан из одного только пенополистирола:

Или вот такой комбинированный вариант:

Несколько хитростей для большего комфорта

Для того, чтобы вам удобно было подниматься на чердак, соорудите вокруг люка вот такие опоры:

И последний момент: если на крышке люка есть специальная петля, открывать его будет особенно удобно – всего лишь при помощи удлиненной ручки. И вам не понадобится брать табурет или использовать какую-то подставку, чтобы дотянуться до нее. Просто сделайте один конец такой ручки в виде четырехгранника или шестигранника.

Источник: https://KrovGid.com/montazh/cherdachnyj-lyuk.html
