Крепление гидроизоляции к утеплителю

Пароизоляция: какой стороной укладывать, как класть гидроизоляцию

Чтобы кровельная конструкция успешно противостояла воздействию влаги и пара, необходимо по всем правилам выполнить монтаж кровельного пирога. Качество этой работы не в последнюю очередь зависит от используемых гидроизоляционных материалов — клея, скотча и ленты для пароизоляции.

О высоком качестве защиты можно говорить только в том случае, если в процессе работы будут соблюдены все необходимые требования.

Для гидроизоляции нужно уделить не меньше внимания, чем выбору кровельного материала. Особенно здесь важно, как именно была проведена укладка плёнок пароизоляции и гидроизоляционных мембран. И для этого нужно знать, какой стороной крепить пароизоляцию.

Как крепить плёночную гидроизоляцию на крышу

При укладке основного яруса плёнки необходимо придерживаться следующего правила: он должен проходить строго вдоль всего карниза кровли непременно с провисанием относительно стропильной конструкции на 10–20 мм.

Во избежание проблем в процессе эксплуатации при укладке стропил необходимо обеспечить между ними зазор не более 120 см. Не стоит забывать и о создании воздушного зазора для утеплителя и плёнки пароизоляции, который должна иметь высоту примерно 40 мм.

В процессе укладки гидроизоляцию axton размещают только в горизонтальной плоскости. Стартовую точку для работы выбирают рядом с карнизом и постепенно двигаются вверх, на каждом шагу перекрывая линию стыка нахлестом 100–150 мм.

Нужно учесть, что плёнка относительно стропил должна провисать не более, чем на 20 мм. В местах расположения краёв изоляции используют метод соединения внахлёст, не забывая наклеивать на места стыка специальную ленту, скотч или клей.

Плёнка пароизоляции должна крепиться к основанию по всей площади с помощью строительного степлера. В некоторых случаях разрешается использовать оцинкованные гвозди. Основное требование — наличие у метизов широкой шляпки, чтобы не нарушить целостность материала.

В процессе укладки следующего ряда плёночной изоляции необходимо обеспечить её перекрытие не более, чем на 200 мм. Точное значение нахлеста определяется с учётом величины уклона кровли.

Прямо на слой пароизоляции укладывают бруски контробрешетки. Это должен быть пиломатериал диаметром не менее 40 x 25 мм, а размещать его необходимо с шагом 150 мм. Закончив этот этап, переходят к устройству обрешётки.

Особенности крепления гидроизоляции к коньковой части крыши

В коньковой части крыши необходимо уделить внимание участку между соответствующей осью и гидроизоляционной плёнкой, где должен быть обеспечен зазор не более 50 мм. Согласно технологии, должен быть создан коньковый продух.

Так, специалисты называют разрыв изоляционного материала под соответствующей частью кровли. Это вынужденная мера позволяет обеспечить условия для вентиляции скрытого пространства.

На участках крепления конструкции крыши разнообразных мачт, печной трубы и антенны в плёночной изоляции проделывается отверстие необходимых размеров, а затем фиксируется к близлежащим элементам обрешётки.

Для этого можно использовать скотч для пароизоляции или самоклеющуюся ленту с двухсторонней основой. При укладке гидроизоляционного компонента на мансардные окна необходимо в точности следовать указаниям компании-изготовителя.

Как монтируется антиконденсатная плёнка

Для правильного выполнения этой работы необходимо соблюдать следующий порядок действий:

1. Прежде всего, должны быть установлены стропила и уложен слой утеплителя. После этого можно начинать укладку плёнки пароизоляции, например, стройбонд. Желательно этим заниматься в сухую погоду.
2. Для стропил необходимо выдержать расстояние между элементами конструкции не более 120 см.
3. Укладывать антиконденсатную плёнку нужно таким образом, чтобы поверхность была направлена впитывающей стороной к основанию. А также нужно уделить внимание и её основе, которая не должна взаимодействовать с утеплителем.
4. В качестве крепежа используются скобы строительного степлера, клей или оцинкованные гвозди с крупной шляпкой.
5. В процессе монтажа пароизоляции стройбонд продвигаются последовательно от карниза к коньку, периодически перекрывая стыки внахлёст отдельными горизонтальными слоями. Для создаваемого слоя перекрытия в горизонтальной плоскости допускается ширина не более 150 мм, а для вертикальной части — не менее 200 мм.
6. Участки стыков плёнки обязательно должны быть выведены на стропильные элементы конструкции.
7. Для соединения стыков используют специальную клеящую плёнку для пароизоляции, например, стройбонд. А также её можно заменить лентой для гидроизоляции.
8. При укладке плёнки нужно убедиться, что отсутствуют неровности поверхности. Не является нарушением технологии появление провисания до 20 мм в центральной части межстропильного пространства. Подобный искусственный дефект поможет отведению паров конденсата от деревянных элементов.
9. Утеплитель должен находиться от плёнки на расстоянии не более 40–60 мм.

Во время укладки гидроизоляционного материала нужно помнить о том, что нижняя основа компонента выполняет функцию по отводу воды в соответствующий жёлоб.

В конце монтажа гидроизоляционного слоя начинают окончательно фиксировать покрытие. В качестве крепежа берут деревянные рейки сечением 30 x 50 мм, в которые забивают оцинкованные метизы. Прямо на них устанавливают обрешётку кровли.

Особенности монтажа гидроизоляционной плёнки

Не менее сложным представляется и укладка гидроизоляционной плёнки, где также имеются свои особенности:

• Во время монтажа материал нужно располагать таким образом, чтобы с началом эксплуатации влага не смогла проникнуть с верхней стороны на слой утеплителя.
• Особое внимание нужно уделить качеству обработки участков примыкания проникающих элементов. Это обеспечивается путём выполнения надреза трапециевидной формы в необходимых местах.
• Крепление клапана верхнего и нижнего расположения осуществляется при помощи горизонтальных элементов обрешётки с помощью герметичной ленты к проникающему элементу. Боковые детали должны быть отведены к верхней стороне, крепление осуществляется к проникающему компоненту по аналогичной технологии.
• При работе с мансардными окнами влагозащитные материалы монтируют в соответствии с указаниями инструкции по применению.
• Во время работы на кровле с наклонными коньками и шатровой крышей плёнку нужно размещать относительно продольной оси соответствующего элемента.
• При укладке волос на горизонтальные скаты крыши обязательно соблюдают требование о перекрытии выступающей стороны.

Крепление мембран супердиффузионного и диффузионного исполнения

Эти материалы для защиты кровельных элементов получили наибольшее применение, поскольку по паропроницающим характеристикам превосходят все прочие современные материалы. Монтаж мембран, обладающих наилучшими эксплуатационными характеристиками, осуществляется прямо на слой утеплителя без создания вентилируемого пространства снизу.

Чаще всего делается вентиляционный зазор в верхней части на расстоянии около 40 мм от обрешётки и мембраны. В процессе укладки необходимо соблюсти требование горизонтальности относительно нижней части кровли коньковой части.

Для окончательного крепления мембраны к стропильной конструкции используют строительный степлер, оцинкованные гвозди с большой шляпкой или специальный клей для пароизоляции и контррейки. Если утеплитель укладывается прямо к коньку, то необходимо соблюсти требование о перекрытии мембраны на величину 200 мм.

После подготовки деревянных элементов к монтажу гидроизоляции путём нанесения антисептиков и других защитных составов необходимо дать им время, чтобы они смогли хорошо просохнуть. В конце работы начинают установку контррееек на обрешётку. Несоблюдение этого условия приведёт к тому, что пар будет скапливаться внутри кровельного пространства и не будет выводиться наружу.

Далее, мембрану укладывают по той же схеме, что и в случае с гидроизоляционной плёнкой. В качестве крепежа применяют оцинкованные гвозди с широкой шляпкой, клей или скобы степлера.

Монтаж гидроизоляции — важный этап укладки кровельного покрытия. От качества выполнение этой работы зависит, насколько надёжно будут защищены внутренние элементы кровельной конструкции и утеплитель. Поэтому важно не только правильно подобрать гидроизоляционные компоненты, но и уложить их правильной стороной в соответствии с действующими требованиями.

Во время укладки гидроизоляции нужно помнить о необходимости вывода наружу специальных элементов — печной трубы, антенны и пр. Эти места необходимо особенно тщательно обработать, поскольку придётся создавать отверстия и использовать дополнительные фиксирующие элементы для крепления слоя гидрозащиты к основанию.

Источник: https://bane.guru/uteplenie/paroizolyaciya-kakoy-storonoy-ukladyvat-kak-klast-gidroizolyaciyu.html

Нужна ли гидроизоляция под сайдинг и как её монтировать

Наружные стены, подготовленные под облицовку сайдингом

Сегодня трудно найти более востребованный материал для облицовки фасадов, чем сайдинг. Особенно если учитывать все его разновидности – виниловый, металлический, деревянный, фиброцементный. Выбирая этот материал, большинство домовладельцев задаются вопросом: а нужна ли гидроизоляция под сайдинг? Ведь он водонепроницаем, а вентиляционный зазор, оставляемый под обшивкой, позволяет воздуху «гулять» под ней, просушивая стены и утеплитель.

Чаще всего специалисты отвечают на него утвердительно, причем независимо от того, будут ли утепляться наружные стены. Но возможны исключения, когда гидроизоляция не является обязательной опцией. Если хотите разобраться в этой теме, читайте дальше.

Зачем нужна гидроизоляция

Само название таких материалов говорит о том, что их предназначение – не пропускать сквозь себя влагу, тем самым обеспечивая сухость расположенных за или под ними конструкций. Но любой вид сайдинга водонепроницаем сам по себе, так зачем же устраивать под ним гидроизоляционный слой?

Гидроизоляционная мембрана для кровель и фасадов Тайвек

Этому есть логичное объяснение.

Когда гидроизоляция необходима

Чтобы понять, в каких случаях без изоляции не обойтись, нужно представлять себе всю облицованную сайдингом конструкцию целиком, а также происходящие под ним процессы.

• Сайдинг любого вида – это панели, из которых набирается сплошная облицовка. Но стыки между ними и доборными элементами не являются герметичными, в любом случае остаются небольшие зазоры, через которые может проникать влага. Если не от стекающих по стене осадков, то из насыщенного влагой воздуха.

Самые проблемные места – это обрамление проемов и стык с кровельной конструкцией

• Попадая на утеплитель, в качестве которого обычно применяется минеральная или стекловата, она пропитывает его, значительно снижая эксплуатационные свойства. Мокрый утеплитель уже не справляется со своими теплосберегающими функциями.

Вода быстро пропитывает волокнистый материал и лишает его способности удерживать тепло

• Даже если стены не утеплены, но сложены из таких влагоемких материалов, как дерево, пенобетон или газобетон, они тоже страдают от воздействия влаги, теряя изначальные свойства и со временем разрушаясь. В случае с деревом, из которого часто монтируется и каркас под сайдинг, возможно его гниение, появление и распространение плесени.

Отсутствие гидроизоляции может негативно отразиться на состоянии деревянных стен

Гидроизоляционная пленка под сайдингом при условии её качественного монтажа не дает влаге проникать к утеплителю или несущим конструкциям. Она задерживает её на своей поверхности, по которой вода стекает вниз.

Кроме того, она выполняет ещё одну функцию – ветрозащиты, которая особенно важна при отсутствии утеплителя под облицовкой.

Обратите внимание. В качестве гидроизоляционного материала лучше всего использовать не полиэтиленовую пленку, а специальную мембрану, которая пропускает наружу пар от дома и не препятствует естественной вентиляции.

Мембрана пропускает пар и воду только в одну сторону

Выбор гидроизоляционной пленки в нашем случае достаточно прост. Таких материалов очень много, и каждый из них отличается разной степенью влагонепроницаемости, способностью пропускать пар, толщиной и прочими характеристиками, влияющими на цену.

Но сайдинг и сам довольно хорошо справляется с функцией гидробарьера, поэтому для дополнительной изоляции и подстраховки можно использовать самые простые и недорогие материалы.

Совет. Не стоит забывать, что утеплитель может страдать и от влажного пара, проникающего в него со стороны помещений, если стены сделаны из паропроницаемых материалов. Защитить его поможет пароизоляционная пленка, проложенная между основной стеной и утеплителем.

Если изолировать от влаги нечего или материал не боится влаги, гидроизоляция под сайдинг не требуется.

Например, в ней не нуждаются бетонные и кирпичные стены, обладающие низкой степенью поглощения влаги. А также используемый в качестве утеплителя пенопласт либо экструдированный пенополистирол.

Для дома из бетонных блоков гидроизоляция под сайдинг не нужна Кирпичные строения тоже не нуждаются в изоляции Пенополистирол не впитывает воду и не теряет своих теплоизоляционных свойств

К этой категории можно отнести и легкие каркасные постройки типа гаража, беседки или хозблока, когда металлический каркас просто обшивается с одной или с обеих сторон сайдингом или другими фасадными материалами.

Каркасный гараж из сайдинга

В случаях, когда здание построено из паронепроницаемого материала, не требуется и пароизоляция. Но если бетонная стена утеплена рулонными минераловатными теплоизоляторами, то с внешней стороны они должны быть закрыты гидробарьером.

Совет. Если обрешетку под сайдинг сделать из металлических профилей, можно не бояться вредного воздействия влаги на каркас.

Правила монтажа гидроизоляции

Гидроизоляционный материал будет работать только в том случае, если при монтаже каркаса, утеплителя и самой пленки соблюдена правильная технология.

Схема утепления стен под сайдингом

Опишем всю последовательность действий по порядку:

Этапы монтажа	Описание
Пароизоляция	На очищенные стены снизу вверх крепится пароизоляция. Полотна располагают внахлест, стыки проклеивают скотчем.
Каркас под утеплитель	Поверх пароизоляции монтируется каркас из деревянных брусков или металлического профиля. Расстояние между стойками каркаса должно равняться ширине утеплителя.
Утепление	Утеплитель вкладывается в ячейки каркаса и закрепляется пластиковыми дюбелями с широкой шляпкой.
Гидроизоляция	Поверх утеплителя грепится гидроизоляционная пленка, которая пристреливается к деревянным брускам степлером. В случае с металлическим каркасом крепление можно осуществлять на подвесы, удерживающие каркас – они протыкают пленку и загибаются в стороны.
Каркас для сайдинга	На гидроизоляцию монтируется контробрешетка, на которую будут крепиться панели сайдинга. Она же образует вентиляционный зазор между пленкой и облицовкой.

Правилам монтажа гидроизоляционных материалов стоит уделить больше внимания. Выполняя эту работу, их обязательно нужно выполнять.

• Распаковав пленку или мембрану, внимательно осмотрите материал и сверьтесь с приложенной инструкцией, чтобы понять, какой стороной к утеплителю его укладывать. Несоблюдение ориентации материала приведет к потере им рабочих свойств. Как правило, он укладывается шершавой стороной наружу, а гладкой – к утеплителю.

Это правило распространяется и на пароизоляционные пленки

• Монтаж рулонной гидроизоляции лучше осуществлять в горизонтальном направлении. Начинать следует с нижней части фасада, аккуратно разматывая рулон и закрепляя пленку на каркасе. Второй и следующие ряды укладываются внахлест на нижележащие.

Нахлест между рядами должен быть не менее 15 см

• Края рядов проклеивают скотчем, чтобы получить сплошное герметичное покрытие.

Склеивание краев изоляции

• Примыкание гидроизоляции к цоколю, проемам и прочим элементам конструкции также проклеивается скотчем.

Необходимо перекрыть влаге доступ под гидроизоляцию со всех сторон

При монтаже контробрешетки её крепление осуществляется прямо по гидроизоляции. Но её целостности это не грозит.

Заключение

Устройство гидроизоляционного покрытия под сайдингом защитит стены дома и утеплитель от намокания и постепенного разрушения. Что создаст в помещениях нормальный микроклимат и убережет от потерь тепла. Отсутствие же изоляции может привести к появлению плесени и другим неприятным последствиям.

в этой статье расскажет обо всех этапах утепления и гидроизоляции фасадов перед их облицовкой сайдингом.

Источник: https://montazh-saidinga.ru/montazh/gidroizoyaciya/nuzhna-li-gidroizolyaciya-pod-sajding-244

Паро- и гидроизоляция стен перед обшивкой их профнастилом

Воздействие грунтовых вод и атмосферных осадков отрицательно сказывается на прочности всех конструктивных элементов здания.

Комплексная защита сооружений от проникновения влаги включает в себя обязательную гидроизоляцию и пароизоляцию стен.

Важно произвести указанные работы согласно требованиям технологии. В противном случае вертикальная изоляция не выполнит своей задачи, а только усугубит проблему. Вода, проникшая через негерметичный слой пленки, станет причиной быстрого развития плесени и грибка, что повлечет за собой разрушение структуры материала стен.

Гидроизоляция стен перед обшивкой профилированным листом

Облицовка фасадов холодногнутым металлическим профнастилом – экономичное и очень распространенное решение для малоэтажных зданий. Технология обшивки проста, но имеет свои особенности. Облицованная профлистом наружная стена в разрезе выглядит следующим образом:

1. Стена.
2. Пароизоляционный слой.
3. Утеплитель.
4. Гидроизоляционная пленка.
5. Профнастил.

Первым этапом работ будет горизонтальная гидроизоляция стен. Для этого на горизонтальную поверхность готового фундамента настилаются два слоя рубероида, после чего производится кладка стен. Игнорирование этой стадии делает вертикальную гидроизоляцию бесполезной.

Гидроизоляция стен – причины и следствие

Дело в том, что бетонный фундамент поглощает и удерживает влагу в своих порах. Далее в процесс включается капиллярный подсос (впитывание влаги материалом стен). Грунтовые воды беспрепятственно поднимаются по несущим стенам вверх, порой на значительную высоту (до второго этажа). Это вызывает неустранимую сырость в помещении. Исправить ситуацию очень сложно: подрезка стен, практикуемая в этих случаях – весьма трудоемкое и малоэффективное решение проблемы.

Вертикальная гидроизоляция представляет собой герметичную обшивку силового каркаса здания рулонным материалом. При сегодняшних технологиях строительства такой подход становится насущной необходимостью. Еще 30-40 лет назад толщина кирпичной стены достигала 75 см, не требуя дополнительной защиты. Сегодня большинство стен в два-три раза тоньше, но имеют многослойную структуру.

Согласно современным нормативным требованиям, силовая основа жилого здания, состоящая из блоков, кирпича или бруса, имеет среднюю толщину  25 см. Все остальное приходится на утеплитель, гидроизоляцию и обшивку. Если каркас еще тоньше, то плиты утеплителя укладываются с внешней и внутренней стороны стены. Основное внимание при этом уделяется герметичности слоев.

Гидроизоляционные пленки

Для качественной гидроизоляции стен традиционно используются такие материалы:

• Рубероид – кровельный картон, пропитанный нефтяным битумом и покрытый с двух сторон тугоплавкой смолой.
• Толь – изоляционный картон, обработанный каменноугольными или дегтевыми составами.
• Пергамин – мягкий кровельный материал, пропитанный битумом.

Из новых разработок уже прошли проверку временем Гидростеклоизол, Стеклоэласт, Рубитекс, Линокром, Бикроэласт, Бикрост.

Пароизоляция стен

При эксплуатации жилых и подсобных помещений неизбежно образуется влага. Испаряясь, она стремится выйти через стены наружу и проникает в теплоизоляционный материал, используемый в каркасном строительстве. Большинство утеплителей при намокании изменяют свою структуру и геометрию.

Слой заполнителя начинает провисать, образуя пустоты и щели. В результате нарушается тепловой контур строения, поскольку основным условием качественной теплоизоляции является плотное прилегание матов к стене. Чтобы снизить скорость проникновения воды в утеплитель, используются пароизоляционные пленки.

Пароизоляторы имеют пористую многослойную структуру. На Западе они называются vapor retarder (замедлитель пропуска пара). Лицевая сторона пленки имеет шероховатую поверхность, оборотная сторона – гладкую.

Монтаж рулона производится гладкой стороной к утеплителю. Шершавая плоскость обращена внутрь помещения, чтобы частицы влаги оседали на ней и испарялись.

Стены бань, саун, летних кухонь обшивают пароизоляционными материалами внутри и снаружи. Основное правило здесь такое: паропроницаемость перегородки должна увеличиваться изнутри наружу, поэтому внешняя пленка располагается шероховатой стороной к стене, а гладкой – к наружному утеплителю. Следует использовать специальные пароизоляторы:

• Полипропиленовые пленки – Ютафол, Ютавек.
• Мембранные пленки – фольгированный Изоспан, Изовер, Изовек, Тайвек Солид, Тайвек Супра.

Различные кустарные варианты, вроде пробитого гвоздями полиэтилена, бесполезны и даже вредны. Пар он не задерживает, а только конденсирует. Помещение, между тем, превращается в «пластиковый мешок». Утеплитель деформируется, стены начинают плесневеть и разрушаться, не говоря уж о вреде для здоровья человека.

• Все нюансы отделки деревянного дома сайдингом подробно описаны в данной публикации.
• Как грамотно произвести тепло- и гидроизоляцию трубы на крыше, расскажет наша статья.
• О разновидностях мягкой кровли Технониколь читайте здесь.

Источник: http://okrovle.com/steny/paro-i-gidroizolyatsiya-sten.html

Монтаж строительных мембран TYVEK (ТАЙВЕК)

 В статье описан процесс монтажа гидроизоляции и пароизоляции Tyvek®, в т.ч. как выполняется гидроизоляция скатной крыши;  ветрозащита и гидроизоляция стен, включая устройство вентилируемых фасадов.

Меры осторожности при установке  Tyvek®

• запрещается устанавливать вблизи от источников открытого огня, т.к. материалы Tyvek® изготовлены из полиэтилена;
• в случае химической обработки деревянных конструкций монтаж пленки Tyvek® допускается только после полного высыхания обработанных конструкций, но не ранее, чем через 24 часа после обработки;
• для монтажа пленок Tyvek® необходимо использовать рейки. Запрещается  прихватывать или крепить мембраны скобами-гвоздями к обрешетке или стропилам и оставлять в таком виде под дождем;
• при отсутствии в утепленной мансарде пароизоляции  или наличии в ней щелей/отверстий возможно намокание утеплителя или появления зимой льда в утеплителе или на внутренней поверхности мембран Tyvek®;
• материал Tyvek® нельзя оставлять под воздействием солнечных лучей более чем на 4 месяца.

Гидроизоляция скатной кровли

Используют следующие мембраны Tyvek®:

• рекомендуется Tyvek: Solid, Soft, Supro, Solid Silver;
• не рекомендуется Tyvek Housewrap.

Рекомендации по монтажу:

Пленку раскатывают снаружи кровли параллельно или перпендикулярно стропилам (рисунок 1). Материал обязательно крепят к стропилам контробрешеткой. Для фиксации контробрешетки используют гвозди. Не допускается применять гвозди или скобы без установленной поверх мембраны деревянной рейки в местах креплений.

Материал Tyvek® Soft можно устанавливать любой стороной. Tyvek® Solid, Tyvek® Solid Silver и Tyvek® Supro монтируют белой (без маркировки) стороной внутрь. Tyvek® Soft, Tyvek® Supro, Tyvek® Solid и Tyvek® Solid Silver устанавливают по поверхности утеплителя без зазора. Допускается устанавливать с зазором только Tyvek® Supro и Tyvek® Solid Silver.

Для холодных чердаков также применяют материалы Tyvek® Solid, Tyvek® Solid Silver или Tyvek® Supro.

Необходимая величина перехлеста полотен Tyvek® указана в таблице:

Угол наклона кровли, в градусах	Перехлест полотен, мм
Горизонтальноеперекрытие	Вертикальное перекрытие
12.5 – 14	225	100
15 – 34	150	100
более 34	100	100

Для кровель с углом наклона менее 12,5° использование паропроницаемых материалов чревато накоплением слоя воды поверх мембраны. В этих случаях применять мембраны без дополнительной поддерживающей конструкции снизу не рекомендуется. На коньке величина перехлеста полотен Tyvek® составляет 200 мм (рисунок 2). В ендовах (рисунок 1) в целях обеспечения дополнительной надежности материал рекомендуется укладывать с нахлестом 300 мм и обеспечить над основным слоем накладку из материала Tyvek® шириной 300 – 500 мм на всю длину ендовы.

В местах перехлеста полотен допускается проклейка лентами Tyvek® Butyl Tape или Tyvek® Acrylic Tape (на бутил-каучуковой/акриловой основе). В местах примыкания полотна к элементам конструкции (рисунки 3, 4) проклейка лентой Tyvek® Butyl Tape является обязательной. Место разрыва полотна также можно проклеивать аналогичными клейкими лентами.

Для обеспечения нормального функционирования кровли необходима надлежащая вентиляция. Требуемая ширина зазора для вентиляции над материалами Tyvek® — не менее 50 мм. Для обеспечения свободного прохода воздуха в вентиляционном зазоре обязательно устанавливают контробрешетку. Перекрытие движения воздуха — не допускается.

Продухи под коньком устраивают с использованием различных аксессуаров (продаются вместе кровельными материалами). Важно, чтобы воздух свободно попадал в вентиляционный зазор и выходил из него, для чего в районе карниза также предусматривают продухи. Полотно Tyvek® выводят на сливной желоб (рисунок 5) или на капельник под сливным желобом (рисунок 7).

При этом материал приклеивают по периметру его прилегания бутил-каучуковой лентой Tyvek® Butyl Tape, что обеспечивает надежное крепление и исключает биение материала в ветровом потоке. При выводе Tyvek® на сливной желоб устанавливают обогрев желоба для удаления снега, препятствующего движению воздуха.

В конструкциях, в которых  невозможно применить продухи под коньковым элементом кровельного покрытия, вентиляционное отверстие выполняют в фронтовой части мансарды (рисунок 6). Площадь сечения отверстия должна быть не менее, чем площадь сечения вентилируемого зазора.

Гидроизоляция и ветрозащита стен

Для кирпичной кладки используют:

• рекомендуется Tyvek: Housewrap и Solid Silver;
• допускается Tyvek: Solid, Supro и Soft.

Для каркасного дома используют:

• рекомендуется Tyvek: Solid Silver, Solid и Housewrap;
• допускается Tyvek: Soft и Supro.

Материал раскатывают перпендикулярно стойкам и фиксируют к ним скобами с шагом 300–500 мм. Затем устанавливают контробрешетку, чтобы обеспечить дополнительный зазор и надежно закрепить материал конструкции (рисунок 8). Рейку фиксируют гвоздями. Зазор между полотном Tyvek® и утеплителем оставлять не рекомендуется. Мембраны монтируют как по поверхности утеплителя, так и по поверхности влагостойкой фанеры или OSB.

Для системы навесных вентилируемых фасадов применяют:

• рекомендуется Tyvek: Housewrap Fire Curb™, Housewrap, Solid Silver, Solid;
• допускается Tyvek Supro.

Монтаж материалов осуществляют любой стороной непосредственно по утеплителю (рисунок 9). Этапы монтажа:

1. устанавливают кронштейны крепления навесного фасада (в соответствии с технической документацией на фасадную систему);
2. крепят плиты утеплителя с использованием минимального количества дюбелей (1 — 2 на плиту);
3. полотно раскатывают с натягом (без зазора) по поверхности утеплителя вертикально (можно и горизонтально). Там где выходят кронштейны в полотне прорезают отверстия;
4. утеплитель и полотно Tyvek® окончательно фиксируют к стене необходимым количеством дюбелей (в соответствии с техническим регламентом производителя утеплителя).

Для крепления Tyvek® рекомендуется использовать не менее 4-х дюбилей на 1 м2, минимальное расстояние дюбеля от края полотна — 70 мм, перехлест полотен — 150 мм. Для лучшей фиксации дюбели располагают в местах перехлеста полотен (рисунок 9). Места выхода кронштейнов и перехлеста полотен допускается проклеивать клеящими лентами на бутил-каучуковой основе (рисунок 9). Разрыв полотен также можно проклеивать аналогичными лентами. При использовании Tyvek® Houserwrap при ненатянутой мембране возможны акустические хлопки. Места примыканий к дверям и окнам проклеивают клеящей лентой на бутил-каучуковой основе.

Помимо навесных вентилируемых фасадов мембраны Tyvek® используют и для кирпичных домов с колодезным типом утепления, в которых волокнистый утеплитель прокладывается между двумя слоями кирпича. В таких конструкциях делают вентиляционный зазор 20–50 мм по всей площади стены у поверхности Tyvek®, а также продухи наверху у карниза и внизу у цоколя.

Монтаж пароизоляции

• рекомендуется применять: Tyvek VCL ( AirGuard® SD5) и AirGuard® Reflective;
• допускается применение других пароизоляционных материалов надлежащего качества.

Материал раскатывают с внутренней стороны чердака параллельно или перпендикулярно стропилам и крепят к ним скобами с шагом 300 – 500 мм. Для обеспечения дополнительного зазора между пароизоляцией и внутренней облицовкой устанавливают контробрешетку (рисунок 10).

Места перехлеста полотен, креплений, примыканий (в т. ч. дымоходу) обязательно проклеивают лентами на акриловой или бутил-каучуковой основе Tyvek®Acrylic Tape, Tyvek® Doublesided Tape, Tyvek® Butyl Tape. Разрывы полотна можно проклеивать аналогичными клейкими лентами.

Материал можно устанавливать любой стороной, но желательнее монтировать надписью внутрь помещения.

Для холодных чердаков пароизоляция не нужна. В отапливаемых в зимний период домах с холодным чердаком пароизоляцию устанавливают под перекрытием подчердачного этажа. Общий принцип установки пароизоляции в потолок и в стены аналогичен монтажу в кровлю (рисунки 8, 10).

Схемы устройства гидроизоляции, ветрозащиты и пароизоляции отдельных строительных элементов

Конек и исполнение ребра с применением мембраны Tyvek®

• изоляционный материал Tyvek® накладывают непосредственно на слой теплоизоляции;
• полотно материала протягивают по коньку/ребру с нахлестом 20 см;
• в зонах, подверженных воздействию ветра, нахлест закрепляют клеем;
• устанавливают  контррейки и закрепляют над ними полосу пленки Tyvek® шириной ок. 50 см таким образом, чтобы с обеих сторон обеспечить нахлест 20 см по отношению к основной части полотна.

Гидроизоляция и пароизоляция дымохода с использованием материалов Tyvek®

• мембрану Tyvek® укладывают вокруг дымохода (на 5 см выше твердой кровли) и уплотняют клеящей лентой для защиты от осадков;
• заклеивают срезы на углах;
• поступающую с плоскости воду отводят по желобу посредством прокладывания на прилегающих частях стропил ендовы из пленки (входящий угол);
• дальнейшую  герметизацию стыков дымохода с кровлей производят с применением обычных водоотводящих желобов и крепежных элементов.

Конструкция ендовы с применением мембраны Tyvek®

В секторе ендовы скапливается большое количество влаги, поэтому требуются особые меры для надежного предотвращения её проникновения.

• полотно Tyvek® шириной не менее 50 см укладывают в виде ендовы и закрепляют;
• полотна, приходящие со скатов, укладывают с одинаковым нахлестом на полотна ендовы и закрепляют скобами или гвоздями;
• нахлесты в ендове заклеивают, чтобы они не отрывались под воздействием протекающей воды;
• в кровлях с небольшими углами наклона и в местах, где бывает особенно много воды (например, в ендовах большой длины, при нескольких сливающихся канавках), используют 2 слоя мембраны Tyvek®.

Применение мембран Tyvek® при установке мансардного окна

• полотно мембраны в секторе соединения укладывают на оконный короб на ширину не менее 5 см и закрепляют;
• соединение заклеивают так, чтобы вода от осадков не проникала в него;
• воду с поверхности над окном необходимо отводить на плоскость кровли, для чего устанавливают гибкие угловые элементы.

Исполнение карнизного свеса с применением мембран Tyvek®

Установка пленки Tyvek® с заведением в водосточный желоб.

Поступление воздуха над водостоком. Недостатки:

• уменьшение сечения вентиляции;
• неплотности распознаются не сразу.

Установка мембран Tyvek® на обрешетку под водосточным желобом.

Плоскость обрешетки для притока воздуха = плоскости осушения.Преимущества:

• при обледенении кровля проветривается;
• пленку Tyvek® приклеивают к обрешетке в области свеса кровли.

инструкцию по монтажу гидроизоляции Tyvek можно посмотреть ЗДЕСЬ.

Источник: http://podomostroim.ru/montazh-stroitelnyx-membran-tyvek-tajvek/

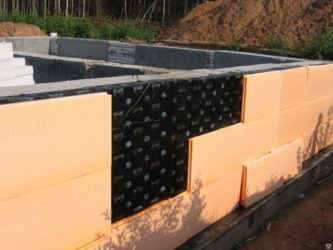

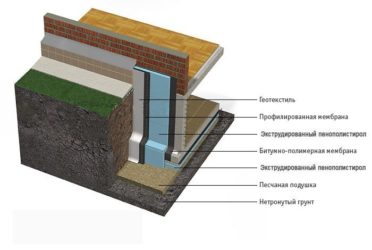

Статья 19. Монтаж утеплителя на вертикальных поверхностях фундамента

Утепление фундамента, цоколя, полов по грунту является неотъемлемым этапом работ при возведении как частных домов для постоянного проживания, так и для административных, общественных и промышленных зданий.

Утеплитель сохраняет тепло в помещениях, обеспечивает стабильные условия работы для несущих конструкций фундамента и гидроизоляции. Все это в комплексе способствует продолжительному сроку работы всего здания.

Грамотно смонтированная теплоизоляция сокращает расходы на отопление сооружения, обеспечивает постоянность микроклимата внутри помещений, предотвращает образование конденсата на внутренних поверхностях фундаментов.

Выбор утеплителя

Самым популярным материалом для осуществления теплоизоляционного слоя является экструдированный пенополистирол. Этот материал обладает практически нулевым водопоглощением, прочностью, долговечностью и высокими теплоизоляционными характеристиками. Технология производства позволяет получить материал из замкнутых ячеек, обладающий равномерной структурой и отсутствием усадки.

Для теплоизоляции фундаментов промышленных и гражданских объектов применяются XPS ТЕХНОНИКОЛЬ CARBON ECO и XPS ТЕХНОНИКОЛЬ CARBON PROF 300 (прочность на сжатие не менее 250 кПа).

В частном строительстве можно использовать ТЕХНОПЛЕКС, прочность которого чуть меньше – 200 кПа. Это обусловлено тем, что условия эксплуатации материала легче – малое заглубление фундамента, меньшее давление грунта.

Способы фиксации утеплителя

Теплоизоляция фундамента обычно укладывается на гидроизоляционный слой, который нельзя подвергать механическим повреждениям. Поэтому в таких системах неприемлемо использовать фасадные крепежи (дюбель-гвозди).

Еще одна из проблем связана с условиями, при которых монтируется утеплитель. Именно она влияет на выбор способа монтажа. Работы производятся в котловане вокруг фундамента. Грунт в нем во время дождя превращается в грязь, а в сухую погоду легко поднимется пыль. Если пространство котлована достаточно узкое, оно не даст развернуться с габаритным инструментом (горелка).

Рассмотрим основные способы монтажа.

Крепление на мастику

Утеплитель может быть прикреплен к стене посредством горячей или холодной мастики.

Особенность способа крепления горячей мастикой в том, что перед использованием материал необходимо разогреть, а это дополнительные энергозатраты, в свою очередь монтажнику нужно соблюсти температурный режим нанесения — термическая стойкость полистирола 80 градусов.

Приклеивание утеплителя можно производить и с помощью холодной приклеивающей мастики ТЕХНОНИКОЛЬ № 27. Это достаточно экономичный и простой способ, не требующий сложных манипуляций.

Для приклеивания любой из мастик достаточно нанести шпателем клеящий состав на плиту в пяти-шести точках.

Подплавление рулонной битумной гидроизоляции

Этот способ по сложности схож с приклеиванием на горячую мастику: гидроизоляционное полотно разогревается газовой горелкой до первых признаков подплавления, после – прислоняют плиту. Данный способ достаточно неудобен и сложен, так как необходимо контролировать отсутствие перегрева гидроизоляционного слоя, сохранность уже установленных плит от воздействия огня, потенциальное снижение толщины гидроизоляционного слоя.

Клей-пена

Клей-пена – однокомпонентный полиуретановый клей, позволяющий надежно и в небольшие сроки надежно зафиксировать XPS-плиты на фундаменте. Этот материал обладает хорошей адгезией к большинству оснований (бетон, дерево, минеральные составы и проч.).

В самом начале работ необходимо увлажнить основание для улучшения адгезии и полимеризации. Баллон нужно встряхнуть и зафиксировать на пистолете.

Клей наносится полосами на поверхность утеплителя с помощью пистолета для монтажной пены. Необходимо в течение пяти минут выждать, что будет способствовать расширению клея и облегчит корректировку при установке. Плита прикладывается к стене. На нее надо надавить до момента схватывания, но еще в течение 15-ти минут можно будет править ее положение.

Количество баллонов рекомендуется покупать из расчета, что 400 мл хватит для 2-4 м2, а 750 мл на 10-12м2.

Полностью клей отвердевает через сутки. Работы по приклейке производятся при температуре окружающей среды от +5°С до +35°С.

Клей-пена для пенополистирольных плит представлена в нашем ассортименте производителями ТЕХНОНИКОЛЬ (Клей-пена ТЕХНОНИКОЛЬ 500 PROFESSIONAL).

ТН крепеж № 1 и № 2

Как уже говорилось выше, фасадные крепежи для приклейки пенополистирольных плит использовать нельзя. Для временной фиксации плит очень удобно использовать специальные крепежи ТН №1 и ТН №2.

Они представляют собой шип с приклеивающей платформой. Шипы ввинчиваются в плиту в 5 точках, с платформы снимаются защитные пленки и стороной с клейкими платформами плита приклеивается к основанию (гидроизоляции). Рекомендуемое время обратной засыпки фундамента с таким способом крепления утеплителя составляет 5 дней.

Примеры расчета стоимости

Для расчета возьмем фундамент дома 6 м высотой 2 м, толщина утепления 100мм. Всего нужно покрыть теплоизоляцией 48 кв. м..

Вариант 1: ТЕХНОНИКОЛЬ 500 PROFESSIONAL

Баллон пены в 750 мл стоит 380 р. Его нам хватит на 10 кв. м минимум. То есть для проведения работ на площади 48м2 понадобиться 5-6 баллонов (один возьмем про запас).

380*6=2280 рублей.

Вариант 2: Крепеж ТН № 1

V плиты=1,18*0,58*0,1=0,068 м3

(24*2)*0,1*1,03=4,944 м3 –  всего понадобится утеплителя.

4,944/0,068=73 плиты

73*5=365 шт. крепежей.

https://www.youtube.com/watch?v=anO7PclNRy4

Прибавим к получившемуся числу 3% на форс-мажоры (поломали, потеряли) – итого 375 крепежей.

Стоимость одного крепежа ТН № 1 – 16 рублей.

375*16=6000 рублей обойдется покупка крепежей для всего фундамента.

Вариант 3: Холодная мастика ТЕХНОНИКОЛЬ №27

На приклеивание XPS-плит уходит порядка 0,5-1 кг мастики для 1 кв.м. Если взять по максимуму, то для фундамента площадью 48 кв. м. понадобится 48 килограмм материала.

Для этого можно взять мастику ТЕХНОНИКОЛЬ № 27 весом 12 кг в количестве 4 штук.

Стоимость составит 5402 рубля.

Цены приняты по региону Москва на начало апреля 2018г.

Пошаговое утепление балкона от гидроизоляции до финальной обшивки

Те, кто приступает к утеплению своего балкона, могут преследовать разные цели. Возможно им нужно дополнительное пространство, и тогда балкон превращается в еще одну, пусть даже небольшую, комнату, а может просто, чтобы ограничить теплопотери.

В любом случае, если хочется использовать балконное помещение более эффективно, без утепления не обойтись. Так что, вопрос, а нужно ли балкон утеплять, остается риторическим. А мы попробуем разобраться в некоторых нюансах этого процесса.

Совершенно очевидно, что о реальном утеплении балкона без остекления и речи быть не может. Обычно для этого используют металлопластиковые конструкции или деревянные рамы, которые при правильной обработке (антисептик, несколько слоев краски и т.д.) практически не уступают первым.

Затем проводят работы по утеплению пола, стен и потолка, в процессе которых предстоит решить следующие задачи:

•  заделать герметиками и пеной все имеющиеся щели и швы;
•  обеспечит полную гидроизоляцию балкона, которая является первым слоем защитного «пирога».

  Таким образом удается избавиться от плесени и других вредных грибков в углах помещения и, к тому же, сместить в сторону улицы точку промерзания;

•  нанести на все бетонные элементы слой теплоизоляции.

  Такая технология кроме поддержания комфортной температуры позволит также избежать «мостиков холода»;

•  внутренней гидроизоляции, благодаря которой создается также дополнительная теплоизоляционная прослойка;
•  формирования каркаса для обшивки;
•  наружной отделки балкона.

Материалы для пошагового утепления лоджии

Качество проводимых работ во многом зависит от правильного выбора материалов для утепления и гидроизоляции. Учитывая специфику утепляемого помещения, материал выбирают, исходя из его эффективности при допустимой толщине, и при этом выбор должен быть экономически обоснован.

Заделка щелей

При выборе материалов для заделки щелей в перекрытиях, раме остекления, парапете и т.д. можно остановиться на составах для герметизации. Если в качестве определяющего показателя состава взять его текучесть до момента застывания, то предпочтение следует отдать полиуретановым герметикам, мастикам и пенам. Можно также выбрать гермафлекс, гермабутил, монтажную пену и другие подобные им материалы. Большие щели, во избежание вытекания герметиков, предварительно заделывают всевозможными подручными материалами, скажем, кусками пенопласта.

Гидроизоляция

Может показаться, что при работах по гидроизоляции только обрабатывают все внутренние поверхности, однако мнение это несколько ошибочное. Для получения хорошего результата, вопрос нужно решать комплексно: при необходимости с помощью специальных гидрофобных составов (эмали, масляные краски, лак, антисептик и т.п.) обработать поверхность рам, смонтировать отлив, который «перекроет» доступ воды под рамы.

Полезная информация

В качестве гидроизоляционного материала можно использовать проникающие или обмазочные составы. Для гидроизоляции парапета и бетонных перекрытий традиционно используют рубероид или пенофол.

Настилочные материалы типа рубероида укладывают внахлест, обеспечивая надежную герметизацию швов, скажем, приклеивая рубероид с помощью горелки к перекрытиям.

Стоит отметить и фольгоизолон, которой в последнее время нашел широкое применение. И хотя его толщина всего 4 мм, он не только служит в качестве гидроизолятора, но и дополнительным утеплителем.

Утеплитель

Решающим параметром при выборе утеплителя является его коэффициент теплопроводности. Для современных теплоизоляторов его значение равно 0,02 Вт/мС и выше. Естественно, чем меньше значение коэффициента, тем лучше теплоизоляционные характеристики материала.

Поэтому есть два варианта выбора утеплителя:

1.  с минимальным коэффициентом теплопроводности (они обычно стоят дороже);
2.  увеличить толщину теплоизоляции (уменьшается полезная площадь балкона).

Самым распространенным теплоизолирующим материалом сегодня является экструдированный пенополистирол, имеющий замечательные эксплуатационные показатели.  Поскольку, имея прекрасные теплоизоляционные свойства, он к тому же хорошо сохраняет тепло, экструдированный пенополистирол отлично подходит для утепления балконов.   Материал отличается своей толщиной. Он легкий, не крошится, без проблем режется обыкновенным ножом.

К этой же категории можно отнести пользующиеся спросом практичные современные термоизоляторы Техноплекс и Пеноплекс.

При утеплении балконов используют также минеральную вату, однако слой ее будет толще.

Неплохо, и при этом довольно экономично, можно провести утепление балкона листами пенопласта.

Как крепят материалы при утеплении балкона

Гидроизоляцию в виде настилочного материала приклеивают специальными составами или прогреванием горелкой крепежной стороны. Швы заделывают специально предназначенной для этих целей самоклеющейся лентой-герметиком.

Крепление теплоизоляции проводят соответственно выбранному материалу.

Пенопластовые или полистирольные литы монтируют с помощью пластиковых дюбелей или на клей, с учетом того, что в клеевый состав не должен входить толуол, разрушающий подобный утеплитель.

Клей наносят зубчатым шпателем по всей поверхности крепежной площадки. Рекомендуется наносить по несколько пятен клея и непосредственно на плиты теплоизоляции.

Плиты крепят дюбелями по всему их периметру – по 8-10 креплений на квадратный метр. Понятно, что себя можно полностью обезопасить, совместив оба варианта для утепления балкона:  сначала материал приклеить, затем дополнительно еще «прибить» пластиковыми дюбелями.  Швы заделывают обычной монтажной пеной (конечно, без толуола).

Минеральная вата, как правило, крепится только с помощью дюбелей.  Пароизоляцию (внутренний слой гидроизоляции) крепят (фиксируют дюбелями) совместно с теплоизоляцией или ее наклеивают прямо на изоляцию.

На этом этапе из профиля или деревянных брусков формируют каркасы.

Такие работы целесообразнее начинать с пола: лагами могут выступать деревянные бруски (50х50 мм), которые обшиваются впоследствии половой доской, имеющей толщину 30 мм. Так же поступают при отделке парапета, потолка и стен балкона, только для каркаса можно использовать более тонкий материал. Далее каркас обшивают, скажем, вагонкой или гипсокартоном.

Пошаговое утепление балкона: схема действий

•  Проводят остекление балкона
• Утепляют пол

Отверстия заливают пеной и наносят гидроизоляцию на плиту и нижние части стен – достаточно соорудить нечто вроде корыта из плотной целлофановой пленки, которым укрывают основу с нахлестом на стену.

Балкон должен иметь уклон пола по направлению к улице и щель в парапете, через которую происходит слив дождевой воды. После утепления необходимости в ней просто не будет, поэтому можно выровнять пол по уровню.

Первым долгом, для отражения тепла на плиту перекрытия укладывают фольгированный пенофол, фольгой вверх. Далее, строго по строительному уровню закрепляют лаги с шагом в полметра. В образовавшиеся между ними ячейки укладывают пенопласт, а оставшиеся щели заливают монтажной пеной.

Затем перпендикулярно первому укладывают второй слой лагов для создания воздушной подушки, которая дополнительно усилит теплоизоляцию и придаст прочность основанию пола. На верхний слой лагов укладывают влагостойкую фанеру, поверх которой потом укладывают напольное покрытие.

Прижимая срезами друг к другу, приклеивают или крепят дюбелями (строительными грибами) к стенам плиты пеноплекса (техноплекса). Сверху настилают пенофол (изофол, русофол), фольгой внутрь балкона – так создается «эффект термоса». Через утеплитель к стене крепят дюбелями обрешетку из деревянных реек. Ее располагают с шагом в 40-50 см, скажем, горизонтально сверху вниз. Каркас обшивают тонкими листами ОСБ.

Стыки между стенами и утеплителем обязательно проклеивают пароизоляционным скотчем, чтобы избежать появления «мокнущих» стен, развития грибка или плесени.  При утеплении потолка можно обойтись теплоотражающим экраном (вспененным рулонным полиуретаном), покрытым слоем фольги, на который собирают каркас.

Для большей герметичности все плоскостные и угловые места соединения ОСБ обрабатывают монтажной пеной, закрывая тем самым все возможные щели. Срезав ее излишки после высыхания, получают совершенно герметичное помещение.  Утеплением балкона решается не только проблема теплопотерь и расширяется площадь квартиры, но и удается избавиться от лишнего постороннего уличного шума.

Источник: https://balkonidea.ru/poshagovoe-uteplenie-balkona/
