Крепление мембраны к утеплителю

Мембранная кровля, в том числе особенности ее устройства, эксплуатации и ремонта, а также как избежать ошибок при монтаже

С каждым годом на рынке строительных материалов появляются всё новые и новые изделия для покрытия крыши. Они характеризуются улучшенными эксплуатационными характеристиками, например, повышенной прочностью, простотой монтажа и длительным сроком эксплуатации. Одним из таких инновационных кровельных материалов и является мембранная кровля, которая отличается от других не только отменными характеристиками, но и более высокой стоимостью.

Особенности и характеристики мембранной кровли

Мембранная кровля является относительно новым кровельным материалом, который уже успел стать довольно популярным. К сожалению, доступен он не для каждого потребителя ввиду его довольно высокой стоимости. Но высокая цена компенсируется возможностью монтажа своими руками и длительным сроком эксплуатации.

Мембранная кровля является инновационным, но довольно дорогим материалом

Технические характеристики мембранных кровельных материалов

Длительный срок эксплуатации мембранной кровли возможен благодаря наличию специального стабилизатора. Он расположен в верхнем слое материала и призван защищать кровельное покрытие от внешнего воздействия, в частности, от ветра, ультрафиолетовых лучей и атмосферных осадков.

Производители утверждают, что срок эксплуатации кровельных мембран достигает 10 лет, но, как показывает практика, они могут служить более 50 лет.

Мембранная кровля имеет следующие физические характеристики:

• толщина материала — от 1,2 до 1,5 мм;
• стандартная длина рулона — 20 м;
• ширина рулона — чуть более двух метров.Стандартный рулон мембранной кровли имеет длину 20 м и ширину чуть более 2 м

Масса рулона зависит от толщины материала. Обычно она составляет 1,4–1,6 кг на 1 м2 поверхности. Именно поэтому такая кровля не будет оказывать сильных нагрузок на стропильную систему крыши. В сочетании с высокой прочностью на разрыв этот материал можно считать одним из лучших покрытий для кровель любого типа.

Достоинства и недостатки

Мембранная кровля имеет как преимущества, так и недостатки. К достоинствам относятся:

• простой монтаж, быстрая установка;
• длительный срок эксплуатации;
• высокая устойчивость к воздействию атмосферных явлений и постоянным перепадам температуры;
• высокий уровень прочности и эластичности — такая кровля не порвётся, не заржавеет, не покроется пятнами, не будет повреждена птицами;
• паронепроницаемость, благодаря которой исключается возможность образования конденсата;
• хорошая гидроизоляция, позволяющая сэкономить средства на покупке других дополнительных материалов для кровельного пирога;
• возможность монтажа и на неровную поверхность крыши, и на её старое покрытие;
• абсолютная негорючесть, — мембранный материал отвечает всем нормам пожарной безопасности;
• отсутствие большого количества швов, что минимизирует возможность протечек.

Мембранная кровля довольно прото укладывается своими руками

При выборе стоит помнить и о недостатках:

• невысокая устойчивость к растворителям и другим химически активным веществам;
• потеря цвета в процессе эксплуатации;
• небезопасность испарений материала ввиду высокого количества пластификаторов в его составе;
• высокая стоимость, которая окупается длительным сроком эксплуатации и простотой ремонтных работ;
• ограниченный выбор материала ввиду особой технологии устройства мембранной кровли.

Стоит также помнить, что есть подвиды мембранной кровли, которые имеют свои особые недостатки:

• ТПО-покрытия характеризуются низкой эластичностью, но именно этот тип наиболее морозоустойчив и прочен;ТПО-мембрана характеризуется пониженной эластичностью и высокой прочностью
• ЭПДМ-мембраны требуют клеевого соединения, что уменьшает прочность швов.ЭПДМ-мембраны монтируют методом склеивания, поэтому покрытие из этого материала имеет много швов

Инструмент для мембранной кровли

Монтаж мембранной кровли можно провести и самостоятельно, но при наличии определённых специализированных инструментов:

• строительного фена (температура воздушной струи должна достигать 600 oC);Для монтажа мембранной кровли очень важно правильно подобрать строительный фен, способный обеспечивать необходимую рабочую температуру
• валиков: латунного для обработки углов и сложных мест и резинового, который не будет плавиться под воздействием высокой температуры;Для прикатывания материала и других манипуляций понадобится валик с покрытием из латуни
• строительного ножа, которым можно легко обрезать мембранный материал;
• специальных ножниц для вырезки кругов для проклейки мест стыков, где уложены несколько слоёв мембраны;
• дрели в случае механического способа крепления (можно заменить перфоратором);
• молотка;
• удлинителя, который позволит работать по всей площади крыши с применением электрического инструмента.

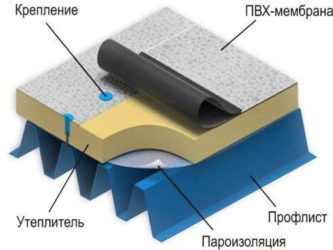

Устройство мембранной кровли

Мембранная кровля способна эффективно защищать здание от проникновения влаги внутрь, но при условии правильного её устройства. Типичный кровельный пирог под мембранным материалом состоит из следующих слоёв:

• основание — может быть любым, чаще всего деревянным или бетонным;В качестве основания под мембранное покрытие можно использовать любой материал, в том числе и профнастил
• пароизоляционный слой — предотвращает появление конденсата на утеплителе;
• утеплитель, уложенный в два слоя с целью распределения нагрузки. Для мембранной кровли чаще всего используется минеральная вата, экструдированный пенополистирол или стекловата;
• телескопический крепёж;Для крепления рулонов или матов минеральной ваты используются специальные дюбель-гвозди с широкими шляпками
• ПВХ-мембрана.

В случае настила мембранной кровли поверх старого покрытия устройство кровельного пирога будет немного другим:

• при необходимости выравнивания поверх существующего утеплителя (старое кровельное покрытие при этом демонтируется) обустраивается слой геотекстиля, который служит разделительным материалом;
• в противном случае геотекстиль укладывается непосредственно на существующее покрытие.

Особенности монтажа ПВХ-мембраны на кровлю

Монтировать мембранную кровлю можно несколькими способами.

Теплосварный способ

Теплосварный способ подразумевает использование специального инструмента, которым нагревают края рулона, после чего их склеивают. Процесс происходит в следующей последовательности:

1. Очистка поверхности крыши.
2. Демонтаж старого кровельного покрытия или его ремонт.
3. Монтаж пароизоляционной плёнки с нахлёстом в 10–15 см и тщательной проклейкой швов.

   Пароизоляционная плёнка предотвращает образование конденсата из-за выхода влажного и тёплого воздуха из жилых помещений

4. Укладка утеплителя. Под мембранную кровлю рекомендуется укладывать минеральную вату или пенопласт. Элементы утеплителя необходимо располагать максимально плотно друг к другу, при этом желательно фиксировать их дюбель-гвоздями.

   Утеплитель обычно укладывается в два ряда и фиксируется тарельчатыми дюбель-гвоздями

5. Монтаж ПВХ-мембраны. Укладывать листы нужно с нахлёстом в 15 см. На деревянную обрешётку мембрана фиксируется телескопическим крепежом с саморезами, на бетонную поверхность — дюбель-гвоздями.

   Если укладка кровли проводится на деревянную обрешётку, удобно использовать телескопический крепёж с обычными саморезами

6. Заделка швов. Сварочный аппарат располагают под углом 45o и направляют поток горячего воздуха на места стыка полотен. После расплавления швов их нужно прикатать силиконовым валиком.

   Для того чтобы швы хорошо расплавились, подающее сопло сварочного аппарата нужно располагать под углом 45 градусов к поверхностии кровли

Прочность швов можно проверить самостоятельно. Для этого нужно попытаться разорвать материал в месте стыка. Если сварка была качественной, то разрыв образуется рядом со швом, а сам шов останется целым.

Укладка балластным способом

Балластный способ укладки ПВХ-мембраны можно выбирать только при обустройстве плоских и пологих кровель с максимальным углом наклона 10o. Технология проведения работ следующая:

1. Настил мембранного материала с использованием телескопических дюбель-гвоздей или саморезов.

   Мембрана раскатывается по поверхности кровли и фиксируется телескопическим крепежом

2. Укладка геотекстильного материала. Его крепить необязательно, но стоит позаботиться о наличии нахлёста, который поможет предотвратить протечки.
3. Засыпка балласта. Для мембранной кровли идеально подойдёт гравийная смесь. Её нужно распределить равномерно по всей поверхности крыши.

   В качестве балласта чаще всего используется гравийная засыпка

Клеевой способ укладки мембраны

Как правило, клеевой способ соединения швов используется при монтаже ЭПДМ-мембран. Укладка кровли происходит в следующей последовательности:

1. Удаление с поверхности крыши всех загрязнений, в том числе мусора и проводов антенны. В случае необходимости проводится ремонт покрытия.
2. Укладка пароизоляционной плёнки с нахлёстом полотен (10–15 см) и утеплителя.
3. Монтаж мембранной кровли по всей поверхности. Сначала рулоны нужно просто развернуть, а затем закрепить места их стыка при помощи специального строительного клея. Прочность фиксации каждого стыка нужно проверять очень тщательно.

   Стыки кровельной мембраны можно обрабатывать специальным клеем или герметизирующей лентой

Ошибки при монтаже мембранной кровли

Для обустройства мембранной кровли нужно иметь хотя бы минимальный строительный опыт. При самостоятельном монтаже это требование не всегда соблюдается, именно поэтому порой не получается избежать ошибок. Наиболее распространёнными из них являются:

1. Некачественная проклейка швов. Эта проблема может быть связана с неправильным подбором температуры. Она может быть слишком низкой или высокой. В первом случае швы деформируются, но не приклеятся друг к другу, во втором — слипнутся, но шов не образуется.
2. Недостаточное количество крепежа, в результате чего из-за повышенных нагрузок материал может порваться.
3. Некачественный крепёж утеплителя, из-за чего материал смещается и образуются мостики холода.
4. Отсутствие геотекстиля. Это может привести к протечкам, особенно если разделительный слой между старым покрытием и мембраной отсутствует.

   Геотекстиль выполняет роль разделительного слоя между мембраной и старым покрытием кровли

Особенности эксплуатации крыши с мембранным покрытием

Мембранная кровля является относительно новым строительным материалом, поэтому она требует особого подхода к обслуживанию.

Срок службы мембранной кровли

Минимальный срок службы мембранной кровли — 10 лет. При соблюдении всех требований обслуживания этот параметр может быть увеличен в 5 и более раз. Уход за кровлей нужно осуществлять в соответствии со следующими требованиями:

1. Во время монтажа кровли ни в коем случае нельзя обувать обувь с выступающими металлическими деталями. Они могут повредить тонкий кровельный материал.
2. При очистке крыши от снега нельзя использовать скребки, у которых есть острые рабочие кромки. Лучше выполнять эту процедуру пластиковыми лопатками.
3. В первые два года эксплуатации после дождя на поверхности мембраны могут появляться полосы. Удалять их не нужно. Это явление носит кратковременный характер и проходит самостоятельно. Удалению должны подвергаться цветные пятна, которые могут свидетельствовать о наличии плесени. Убрать её можно кислородным отбеливателем.

Ремонт ПВХ-мембраны на кровле

При соблюдении технологии монтажа мембранной кровли её ремонт требуется гораздо реже, чем при использовании других материалов. Но иногда всё же возникают дефекты, устранить которые можно и своими руками. Наиболее частыми проблемами, требующими быстрого реагирования, являются:

1. Механические повреждения, в частности, разрыв гидроизоляции или прокол мембраны разными способами. Основной метод устранения повреждения — наложения заплатки. Для этого нужно тщательно очистить поверхность в области повреждения, удалив весь крупный мусор, обработать повреждённый участок специальным очистителем и припаять заплатку из аналогичного кровельного материала с помощью строительного фена.

   Практически любую проблему с мембранной кровлей можно решить путём наложения заплатки

2. Расслоение сварных швов. Такая проблема может возникать по разным причинам, например, после монтажа с неправильно выставленной температурой сварочного аппарата или из-за недостаточной силы прижатия валиком мест стыка полотен. Для устранения дефекта проблемное место нужно тщательно очистить специальным средством и заново спаять шов. Есть и другой способ устранения дефекта — наложение заплатки.

   Заделка расслоившегося шва производится специальным инструментом для пайки мембранных полотен

3. Протечки и намокание утеплителя. Подобные дефекты приводят к потере теплоизоляционным материалом своих эксплуатационных характеристик: он становится жёстким (если была использована минеральная вата), а кровля — мягкой. Решить эту проблему можно только одним способом — заменой теплоизоляционного слоя полностью. А для этого нужно сначала демонтировать кровельное покрытие (использовать его повторно не получится), смонтировать новый утеплитель по имеющейся обрешётке, а затем уложить мембранную кровлю снова.

Есть одно правило, соблюдение которого помогает минимизировать вред от повреждения и финансовые затраты на ремонт. Чем более свежим является повреждение, тем легче и быстрее его можно устранить. Именно поэтому нужно регулярно проводить осмотр крыши на наличие возможных проблем и сразу же устранять их.

Мембранная кровля ценится за устойчивость к перепадам температур, а значит, проводить её укладку можно в любое время года на любом типе крыши. Но при этом нужно строго соблюдать все правила, определённые технологией монтажа. Только так можно добиться максимально длительного срока эксплуатации кровельного материала.

• Анастасия Микитало
• Распечатать

Источник: https://legkovmeste.ru/stroitelstvo-i-remont/kryisha/membrannaya-krovlya-tehnonikol.html

ТТК. Механическое закрепление кровельной системы с ПВХ мембраной Monarplan,

Типовая технологическаякарта (ТТК) составлена на механическое закрепление кровельнойсистемы с ПВХ мембраной Monarplan FM.

ТТК предназначена дляознакомления рабочих и инженерно-технических работников с правиламипроизводства работ, а также с целью использования при разработкепроектов производства работ, проектов организации строительства,другой организационно-технологической документации.

2.ОБЩИЕ ПОЛОЖЕНИЯ

Механически закрепляемаякровельная система включает свободно уложенные рулоныгидроизоляционного материала, механически закрепленные на основаниии сваренные в перехлестах.

Также в систему могутбыть включены: пароизоляция, утеплитель, стяжки, разделительныеслои, система отвода воды и др.

Наиболее распространенныйсостав механически закрепляемой кровельной системы (рис.1):

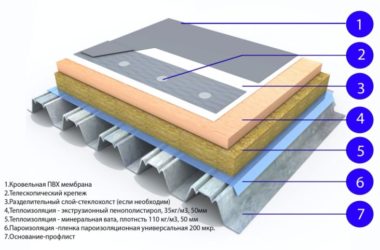

Рис.1. Схема механически закрепляемой кровельной системы:

1 — основание кровли; 2 — пароизоляция; 3 — утеплитель, нижнийслой; 4 — утеплитель, верхний слой; 5 — механическое крепление(саморез и телескопический элемент); 6 — ПВХ-мембрана

Применениетелескопических элементов предотвращает разрыв мембраны привертикальных деформациях кровельного пирога, а также позволяетизбежать возникновения мостиков холода между крепежными элементамии основанием кровли. Типы телескопических элементов для крепленияутеплителя и мембраны определяются в соответствии с рекомендациямипроизводителя (рис.2-3).

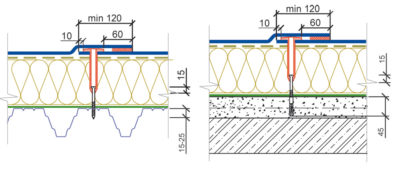

Рис.2. Схема применения системы крепежного и телескопическогоэлементов: 1 — основание кровли (профнастил); 2 — пароизоляция; 3 -утеплитель, нижний слой; 4 — утеплитель, верхний слой; 5 -крепежный элемент (саморез); 6 — телескопический элемент; 7 -ПВХ-мембрана; 8 — сварной шов

Рис.3. Схема применения системы крепежного элемента и пластины -распределителя нагрузки:

1 — основание кровли (профнастил); 2 — пароизоляция; 3 -утеплитель, нижний слой; 4 — утеплитель, верхний слой; 5 -крепежный элемент (саморез); 6 — металлическая пластина -распределитель нагрузки; 7 — ПВХ-мембрана; 8 — сварной шов

3.1.Требования к основанию

Уклон основания долженсоставлять не менее 1,5%.

Основание должно бытьгладкое, сплошное и чистое. Все неровности, острые предметы иотдельные частицы должны быть удалены. Перед укладкой с поверхностиоснования должны быть убраны лужи воды, снег, лед.

Ровность основанияопределяется контрольной рейкой длиной 2 м, при этом плавнонарастающие неровности по высоте между основанием и контрольнойрейкой должны быть не более 10 мм.

Прочность на сжатие увыравнивающих или уклонообразующих слоев (бетонная илицементнопесчаная стяжка) должна быть не менее 50 кгс/см и их толщина — не менее 40 мм.

При устройстве основанияиз водостойкой фанеры толщина ее должна быть не менее 18 мм, а изантисептированных досок или цементно-стружечных плит — не менее 25мм.

Вслучае повышенного количества влажности в структуре старойкровельной конструкции, перед укладкой нового кровельного ковранеобходимо перфорировать старый ковер и применить флюгарки.

Припроектировании ремонта такой кровли рекомендуется, на основаниизаключений технических обследований кровли, провеститеплотехнический расчёт кровельной конструкции.

3.2.Укладка пароизоляции

Пароизоляция на основеполиэтиленовой пленки укладывается с перехлестами рулонов не менее100 мм. Перехлесты проклеиваются двухсторонним скотчем. Еслиприменяется битумная пароизоляция, она наплавляется на основание,предварительно обработанное праймером. В местах окончанияутеплительного слоя вдоль примыканий пароизоляция заводится навертикаль на высоту, не меньшую общей толщины утеплительногослоя.

3.3.Укладка и механическое крепление утеплителя

Все слои утеплителяпоэтапно свободно укладываются на пароизоляционный слой.

Каждый слой утеплителяукладываются «вразбежку», т.е. таким образом, чтобы по направлениюукладки, параллельному длинным сторонам плит, смещение между нимисоставляло не менее 100 мм. Если основанием является профлист,нижний слой утеплителя укладывается длинной стороной плиты поперекволны профлиста.

Каждый последующий слойукладывается со смещением на пол плиты по длине и ширинеотносительно предыдущего слоя. Рекомендуется каждый слой укладыватьперпендикулярно предыдущему. Зазор между плитами должен составлятьне более 3 мм.

Когда все слои уложены,выполняется их механическое крепление к кровельному основанию.Количество креплений должно соответствовать расчету ветровойнагрузки.

Приблизительноеколичество точек крепления — 2 шт. на одну плиту утеплителя. Длякрепления в профлист обычно применяются кровельные саморезы сосверлом, для крепления в бетон — специальные гвозди для бетона. Длясоздания телескопического эффекта саморезы (гвозди) крепятся коснованию через пластиковые телескопические элементы.

Средний расход утеплителядля кровель простой прямоугольной конфигурации составляет 1,03% отобъема уложенного утеплителя.

3.4.Укладка разделительного (защитного) слоя из геотекстиля

Геотекстиль укладываетсяс перехлестами рулонов не менее 100 мм. При монтаже на вертикальноеоснование может быть зафиксирован точечной приклейкой нагерметик.

3.5.Расчет зон кровли

Исходя из требований СНиПи остальных всеобщих норм ЕС определяются три зоны плоской кровлипо дифференциальной ветровой нагрузке (рис.4-5):

-зона внутренняя;

-зона краевая (боковая);

-зона угловая.

Внутренняязона

Является зоной,ограниченной внутренними краями зон боковых и угловых.

Краевая (боковая)зона

Краевая зона определяетполосу шириной е/10 вдоль края кровли. Минимальная ширина полосывсегда должна быть более чем 1,0 м.

Угловая зона

Угловая зона — зона,находящаяся внутри зоны краевой протяженностью е/4 из угловздания.

в- высота здания;

g- горизонтальный размер, перпендикулярный направлению ветра;

е- меньшая из величин «g» или «2*в».

Рис.4. Основное распределение зон кровли для одного направленияветра

Рис.5. Определение окончательных размеров зон

3.5.1. Пример расчёта размеров зон плоской кровли:

Горизонтальные размерыкровли: 50х20 м

Высота здания: 15 м

При направлении ветра,перпендикулярном большей стороне горизонтального размера:

в=15 м, 2*в=30 м

g=50 м	е/10=3,0 м
е=30 м	е/4=7,5 м

При направлении ветра,перпендикулярном меньшей стороне горизонтального размера:

в=15 м, 2*в=30 м

g=20 м	е/10=2,0 м
е=20 м	е/4=5,0 м

Для окончательныхразмеров зон — см. рис.5.

Основное распределениезон кровли для одного направления ветра указано на рисунке 4. Прирасчёте размеров зон кровли необходимо определить, таким образом,для всех направлений ветра, на которых кровля не защищена,например, более высоким зданием. На углах здания в перехлестахвозникают краевые зоны «Б», «В» и в площади кровли зона «А» — см.рис.5.

3.6.Расчет количества крепежных элементов

Точный расчет количествакрепежных элементов для зон кровли выполняется соответствующимипроектными организациями.

Примерный расчет количества крепежных элементов

При следующих условияхкрепёжные элементы можно рассчитывать эмпирически:

Кровля находится наздании высотой не более чем 20 м, и испытание на отрыв крепежногоэлемента подтвердило усилие, соответствующее троекратной расчётнойнагрузке (мин. 400 Н/1 шт. крепёжного элемента, то есть 1,2 кН/1шт. крепёжного элемента).

Применяются крепёжныеэлементы, предназначенные для данного основания.

Ветровая нагрузка непревышает обычные величины, соответствующие СНиП.

Примерный расчёт количества крепёжных элементов

Высотаздания	Внутренняязона	Краеваязона	Угловаязона
до 8 м	3шт./м	4шт./м	6шт./м
с 8 м до 20м	3шт./м	6шт./м	9шт./м

Если нет возможностипроверить эти условия или требуется максимально экономный расчётколичества крепёжных элементов, необходимо рассчитать количествоточек крепления для ветровой нагрузки данного объекта точно. Приэтом минимальное количество крепёжных элементов должно быть 3шт./м.

3.7.Выбор крепежных элементов в зависимости от типа основания.Металлическое основание (профнастил)

Крепёжные элементыобеспечивают достаточную прочность крепления при толщине металла от63 мм до 1,5 мм. В случае толщины металла меньше чем 0,63 ммнеобходимо произвести испытание на отрыв крепёжного элемента.Резьбовая часть самореза должна выступать за нижнюю поверхностьпрофнастила минимум на 15 мм. Таким образом, если длина сверласамореза составляет 10 мм, то саморез должен выступать за нижнююповерхность профнастила в сумме на 25 мм.

Деревянноеоснование

Для крепления применяютсясаморезы без сверла.

При выборе типа крепежа рекомендуетсяпроизвести его испытание на отрыв. Резьбовая часть самореза должнавыступать за нижнюю поверхность основания минимум на 15 мм.

Основание избетона

Крепление должноосуществляться в бетон, а не в стяжку. Допустимо креплениенепосредственно в стяжку в том случае, если она армирована сеткой иуложена поверх утеплительного слоя, когда крепление в основаниекрайне затруднено. При выборе конкретного типа крепежапредварительно необходимо произвести испытание на отрыв крепёжногоэлемента.

В зависимости от результатов испытания можно выбирать типкрепёжного элемента. Могут применяться как саморезы, так икровельные гвозди по бетону.

При использованиителескопических элементов важно подбирать крепежные элементы такимобразом, чтобы их диаметр не был больше внутреннего диаметраэлемента.

При креплении в бетонноеоснование крепёжные элементы устанавливаются не ближе чем 50 мм открая бетона, а в случае крепление в легкие или пористые бетоны неближе чем 100 мм от края.

Диаметр сверла по бетону определяется всоответствии с рекомендациями производителя.

3.8.Выбор телескопических элементов

Телескопические элементыв комбинации с крепежными элементами могут применяться в томслучае, если уклон кровли составляет не более 11%. Если уклонсоставляет более 11%, следует применять саморезы и гвозди длябетона с плоскими пластинами — распределителями нагрузки. Длинателескопического элемента должна быть меньше общей толщинызакрепляемых слоев не менее чем на 20 мм. В противном случаетелескопический эффект не будет обеспечен.

3.9.Монтаж мембраны Monarplan FM на горизонтальной поверхности

Мембрана свободноукладывается на основание или утеплитель (при утепляемой кровле).Если в качестве утеплителя применен пенополистирол, то между ним имембраной должен быть уложен разделительный слой из геотекстиляплотностью не менее 200 г/м. Затем мембрана крепится механически черезвсе кровельные слои к основанию и сваривается в швах горячимвоздухом.

Порядок монтажа

1. При работе в зимнеевремя рулоны должны выноситься на кровлю из теплого помещения.

2. Рулоны мембраныраскатывают на кровле и дают им вылежаться 30 мин.

3. Раскладывают рулоны сперехлестом по длинным сторонам 120 мм, по поперечным — 70 мм. Прииспользовании в качестве основания под кровлю профлиста раскаткарулонов производится перпендикулярно направлению волнпрофлиста.

4. При раскладке рулоновнеобходимо избегать крестообразных стыков.

5.

При высоте кровли от10 м необходимо вдоль основного периметра кровли и вдоль основныхвыпусков, таких как постройки, фонари, выполнить укладку рулоновшириной не более 1 м в два ряда.

6. Выполняют механическоекрепление мембраны в перехлестах длинных сторон рулонов коснованию. Если основание — профлист, крепление необходимоосуществлять в верхнюю часть волны профлиста. Расстояние от краямембраны до края телескопического элемента должно быть не менее 10мм.

7.

Торцевые стыки рулоновмеханически не крепятся.

Источник: http://docs.cntd.ru/document/435785311

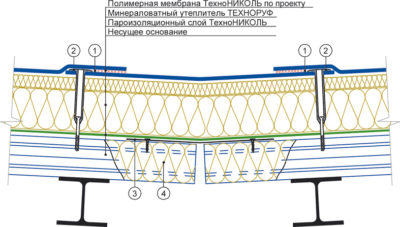

Как крепить мембрану к утеплителю

Пароизоляция – это способ защиты строительных конструкций и материалов от проникновения пара, а также образования конденсата на их поверхности.
В зависимости от материала, используемого для этих целей, различается и крепление пароизоляции к защищаемой поверхности.

Стены, обшитые пароизоляционным материалом

Назначение и отличительные характеристики

Основное предназначение пароизоляционного слоя, это защита строительных конструкций от проникновения влаги в парообразном состоянии на их поверхность и последующего образования конденсата, негативно сказывающего на эксплуатационных характеристиках этих конструкций (материалов).Как правило, пароизляция укладывается изнутри зданий (сооружений), что объясняется тем, что во внутреннем пространстве влажность воздуха выше, чем снаружи.

Отличительными характеристиками пароизоляции от гидроизоляции являются:

• место расположения в «пироге» строительной конструкции (потолок, кровля, стены и т.д.);
• назначение – гидроизоляция защищает от проникновения воды снаружи, а пароизоляция – от проникновения паров воды изнутри;
• пароизоляция не пропускает влагу (пар), которая задерживается на ее поверхности как изнутри, так и с наружи, а гидроизоляция – пропускает влагу (пар) в одном направлении и задерживает в противоположном.

Разновидности пароизоляционных материалов

В настоящее время на рынке строительных материалов представлен широкий выбор пароизляции различных видов, отличающихся по составу и структуре, а также способу монтажа и стоимости. Вот некоторые из них:

• пленки, изготовленные из полиэтилена различной структуры (однослойные, двухслойные, армированные);
• пленки с покрытием одной из сторон слоем фольги (фольгированные пленки);
• пленки с покрытием, препятствующим образованию конденсата (анти конденсатные пенки);
• пленки с пористой структурой (мембраны), классифицируются как:псевдодиффузионные, диффузионные и супердиффузионные и являются паропроницаемыми (паровыводящими) материалами, используемыми с наружной стороны утеплителя.

Мембраны – это полупроницаемая плёнка, способная регулировать однонаправленную транспортировку веществ из одной зоны в другую.

Диффузионная пароизоляционная мембрана

Псевдодиффузионные мембраны способны пропускать до 300 гр/м2 испарений в сутки,
диффузионные – от 300 до 1000 гр/м2 за этот же период, а у супердиффузионные – более 1000 гр/м2 в сутки.

Псевдодиффузионные мембраны используются для пароизоляции внутренних помещений, а мембраны диффузионного и супердиффузионного типов – применяются при монтаже фасадов зданий, выполняя дополнительно функцию защиты от ветра (ветробарьер).

Монтаж пароизоляционного барьера

Монтаж пароизоляционного материала является важным этапом производства работ при утеплении строительных конструкций, определяющим их способность сохранять тепло и обеспечивать защиту от проникновения влаги внутрь утеплителя.

Пароизоляция монтируется при сооружении здания (строения) до момента финишной отделки помещений или монтажа кровельного покрытия, а также при выполнении ремонтных работ на этих элементах конструкций.

Выполнение этих работ требует знания особенностей монтажа пароизоляционного барьера.

Их можно разбить на несколько этапов: подготовительный, выполнение работ и завершающий.

Подготовительный этап

В этот период производства работ выбирается и приобретается материал, который будет использоваться как пароизоляция, при этом критериями выбора будут:

• место использования, монтажа (фасад здания, внутренние помещения и т.д.);
• требования к техническим характеристикам (способность пропускать испарения);
• эксплуатационные показатели;
• возможность (особенности) выполнения монтажа на той или иной строительной конструкции.

Изначально готовится поверхность, на которую будет монтироваться пароизоляционный барьер. Данные работы зависят от материала, из которого изготовлено основание и места их проведения.

Деревянные конструкции обрабатываются антисептическими растворами и противопожарными веществами, а кирпич и бетон – грунтовками глубокого проникновения, для предотвращения появления микроорганизмов (грибок, плесень и т.д.).

Выполнение работ

На этом этапе выполняется монтаж пароизоляции на выбранном участке строительных конструкций, при этом на разных элементах здания (потолок, стена, стропила и т.д.) выполненных из разных материалов (металл, дерево, бетон и т.д.) монтаж выполняется по-разному.

Крепление к потолку

Устройство пароизоляционного слоя на потолке требуется при выполнении работ по утеплению помещений верхних этажей здания, имеющих холодный чердак, при утеплении кровли зданий, не имеющих чердака, при теплоизоляции подвальных помещений, а также потолка в бане.

Для этих целей используются пленки различных типов, а также псевдодиффузионные мембраны.

Пленка (мембрана) должны быть цельными, чтобы закрыть всю требуемую площадь. При невозможности – укладка выполняется внахлест, составляющий 10,0 – 20,0 см.

Крепление пароизоляционной мембраны к потолку

Места стыков проклеиваются с обеих сторон строительным скотчем или специальной лентой, дабы исключить возможность проникновения влаги.

При использовании фольгированной пленки, укладка полос выполняется встык, без нахлеста. Места стыков проклеиваются алюминиевым скотчем.

При монтаже на деревянную поверхность используется строительный степлер или гвозди с большой шляпкой.

К деревянным поверхностям пароизоляцию можно крепить степлером

Пароизоляционный слой должен выходит на стены, в углах не должно быть пробелов.

По возможности, стыки полос используемого материала (пленка, мембрана) должны располагаться на стропилах или элементах каркаса потолка, что позволит надежно закрепить пароизоляцию и предотвратит отклеивание соединительной ленты (скотча).

Полотно не должно провисать, а быть в натянутом состоянии.

Потолок, обшитый пароизоляционной пленкой

Крепление к полу

При выполнении работ по утеплению пола, пароизоляция укладывается после того, как сделана гидроизоляция и уложен утеплитель.

Пленка (мембрана) должны быть цельными или соединены между собой внахлест, чтобы не было возможности проникновения паров воды в слой утеплителя.

Пароизоляция должна налегать на стены, а между ней и слоем утеплителя, должен быть воздушный зазор 45,0 – 50,0 мм.

Крепление к стене

При монтаже пароизоляции к стене внутри помещения, для ее закрепления используются оцинкованные гвозди с крупной шляпкой или скобы.

Крепление осуществляется непосредственно к поверхности стены, если это деревянная конструкция или к деревянной обрешетке, монтируемой на стене из бетона или кирпича.

При выполнении фасадных работ, пароизоляционный слой монтируется на каркасе крепления элементов отделки фасада.

Завершающий этап

В это период убираются излишки пленки (мембраны), мешающие выполнению финишной отделки утепляемого помещения (углы, излишний напуск на стену и т.д.).
Проверяется крепление смонтированного пароизоляционного барьера.

Некоторые особенности монтажа

При монтаже пароизоляционного барьера необходимо учитывать некоторые особенности выполнения работ и знать ответы на следующие вопросы:

1. Какой стороной монтировать пароизоляционный материал?
2. Как крепить пароизоляционные мембраны?
3. Нужен ли вентиляционный зазор?
4. Каким должен быть перехлёст полотен?
5. Нужно ли проклеивать стыки и чем?
6. Как долго можно оставлять мембрану открытой?

Какой стороной монтировать пароизоляционный материал

Для различных видов пароизоляционных материалов ответ на этот вопрос звучит следующим образом, это:

• Полиэтиленовая пленка всех типов – ее сторона не имеет значения, т.к. они равнозначны по техническим характеристикам.
• Фольгированная пленка – укладывается фольгированным слоем во внутреннее пространство помещения.
• Антиконденсатная пленка – укладывается основой внутрь помещения, а антиконденсатным слоем, к строительным конструкциям.
• Мембраны – укладываются гладкой стороной к утеплителю, а шершавой – во внутреннее пространство утепляемого помещения.

Как крепить пароизоляционные мембраны

Как уже было написано выше, для крепления материалов, используемых для пароизоляции, применяются специальные скобы и оцинкованные гвозди с широкой шляпкой, однако это не является надежным способом крепления, что обусловлено большой парусностью мембран.

Надежную фиксацию пароизоляции на покрываемой поверхности можно осуществить, используя контррейки, монтируемые по элементам строительных конструкций поверх пароизоляционного слоя.

При монтаже навесных фасадов, крепление пароизоляции осуществляется к элементам крепления теплоизоляции (фиксирующим дюбелям, кронштейнам крепления) посредством болтового или иного соединения, предусмотренного для закрепления теплоизолирующего слоя.

При монтаже на кровельных стыках и прочих элементах здания (оконные и дверные проемы, трубы, вентиляционные каналы и т.д.), крепление пароизоляции осуществляется с использованием двусторонних лент. На неровных поверхностях, когда невозможно использование клеящих лент, применяются специальные клеи на основе полиуретана и каучука.

Источник: https://ProStroymaterialy.com/kreplenie-paroizolyatsii-pri-montazhe-stroitelnyh-konstruktsij/

Какой стороной укладывать пароизоляцию изовек к утеплителю?

Как и все пароизолирующие покрытия мембранное полотно ИЗОВЕК с одной стороны имеет гладкое покрытие, а с другой ворсистое.

Водяные пары подхватываются ворсинками и в дозированном объёме выводятся на противоположную сторону, где происходит её испарение. Глянцевое основание в немалой степени этому способствует.

Материал выпускается нескольких видов, обозначаемых литерами:

Каждая модель имеет индивидуальные характеристики. Этого достаточно, чтобы выбрать оптимальный вариант для конкретного случая: утепление стен, потолка, защита от влаги, ветра.

При схеме защиты утеплителя от паров влаги, скопившейся в помещении, со стороны комнаты гладкой стороной пароизоляция ложится на минвату. С внешней стороны изовек к утеплителю ложится уже ворсистой поверхностью. Засасывает влагу и выводит её наружу, где происходит её испарение. Глянцевое покрытие в немалой степени способствует данному процессу.

При утеплении дома важно правильно стороной уложить пароизоляцию к утеплителю. Ведь при нарушении норм в дом будет поступать холод, а тепло внутри не будет сохраняться. В нашей статье более подробно рассмотрим все нюансы укладки пароизоляции.

  1. Какой стороной укладывать пароизоляцию к утеплителю  2. Какие бывают пароизоляционные мембраны  3. Необходимость устройства воздушной прослойки у мембраны

Источник: https://antei-remont.com/kak-krepit-membranu-k-uteplitelyu/

Монтаж строительных мембран

Мембраны, пароизоляционная, влагоизоляционная и другие — выполняют очень полезную функцию. Мало кто задает вопрос, зачем это нужно. Но многие не знают, как правильно монтировать мембрану, ведь зачастую даже сам производитель не дает рекомендаций по этому поводу. А верить словам продавца из магазина, который не разу не видел, как строится дом, не очень то и хочется.

С какой стороны крепить мембрану?

Прежде всего необходимо разобраться в типе применяемой мембраны, многообразность которых дает возможность выполнять различные задачи при утеплении кровли или фасада сооружения. Строительные мембраны классифицируются как паро-влагоизоляционные мембраны, геотекстиль, полимерные мембраны. Основной задачей паро-влагоизоляционных мембран является защита утеплителя от паров изнутри помещения и образования конденсата. Геотекстиль служит для фильтрации, укрепления, дренажа, уплотнения и механической защиты, а полимерные мембраны используют для гидроизоляции конструкции.

При монтаже кровли для выполнения задач по предотвращению попадания влаги снаружи и вывода влаги из внутренних конструкций крыши используют гидроизоляционные пленки и мембраны.

Гидроизоляционные мембраны размещаются непосредственно под кровельным покрытием над утеплителем, при этом между утеплителем и гидроизоляционной мембраной необходимо предусмотреть формирование вентиляционного зазора за счет разности толщины используемого утеплителя и стропил, в свою очередь над гидроизоляционной мембраной предусматривают так же формирование вентиляционного зазора за счет контрообрешетки непосредственно на которую укладывают кровельное покрытие. Таким образом, гидроизоляционные мембраны необходимо укладывать над утеплителем для предотвращения попадания влаги, с обязательным формированием нижнего и верхнего вентиляционнных зазоров.

Пароизоляционные мембраны не дают возможности влаги из внутренних помещений попасть в материал утеплителя, тем самым увеличивают срок его эксплуатации. Пароизоляционные мембраны располагаются под утеплителем снизу, при этом должны как и гидроизоляционные укладываться в нахлест с друг другом.

При монтаже фасада порядок укладки аналогичен, в зависимость от фасада (вентилируемый или нет) гидроизоляционная (ветро-влагозащитная) со стороны улицы, пароизоляционная со стороны помещения.

Какой стороной укладывать мембрану?

Гидроизоляционные мембраны бывают трех видов: полиэтиленовые, полипропиленовые и антиоксидантные. Первые два вида пленок двухсторонние, поэтому не важно какой стороной они обращены к покрытию кровли, а вот антиоксидантные мембраны имеют одностороннее применение, кладутся глянцевой поверхностью вверх, а шероховатым антиоксидантным слоем вниз.

Полиэтиленовые мембраны делятся в свою очередь на три вида: не армированные, армированные и с дополнительным слоем фольги, первые два вида двухсторонние а мембраны со слоем фольги необходимо крепить таким образом, что бы металлизированная сторона была обращена в сторону помещения.

Иногда производители в зависимости от применяемого материала и технических условий производят смешанные типы мембран, при этом стороны мембран маркируются с помощью разных цветов, в этом случае чаще всего цветная сторона мембраны должна быть обращена наружу.

Нужен ли вентиляционный зазор возле мембраны?

Перед пароизоляционными мембранами и обрешеткой помещения обязательно устраивают вентиляционный зазор (около 50 мм), который служит для выветривания скопившегося конденсата. Гидроизоляционные мембраны оснащаются при монтаже верхним и нижним вентиляционными зазорами как было сказано выше, ширина которых должна быть в пределах (40-60 мм).

Каким должен быть перехлест полотен?

Строительные мембраны при использовании необходимо укладывать с перехлестом, ширина которого может изменяться от 100 до 200 мм, обычно производитель предусматривает наличие специальной маркировки на материалах, зачастую это линия вдоль края полотна.

При выполнении мембраной функции гидроизоляции на кровли необходимо отметить что ширина перехлеста имеет прямое отношение к углу ската кровли, то есть в зависимости от угла меняется и ширина перехлеста ( при угле ската в 30 градусов ширина перехлеста составляет 100 мм, 20-30 — 150 мм, 20 — 200 мм).

В районе конька кровли перехлест полотна должен составлять не менее 200 мм. В местах стыковки двух скатов (ендова) ширина перехлеста полотна должна составлять не менее 300 мм.

Необходимо отметить что мембраны должны закрывать торцы утеплителя, а гидроизоляционные мембраны выходить в нахлест на сливной желоб или на металлический капельник.

Нужно ли проклеивать стыки? Если да, то чем?

Стыки мембран для наилучшей герметизации обязательно необходимо проклеивать между собой. Основной ошибкой при монтаже строительных мембран является проклейка стыков упаковочным скотчем, данная ошибка является причиной разгерметизации и как следствие ненадлежащем выполнении мембраной, возложенных на нее функций.

Важно запомнить что стыки мембран необходимо всегда проклеивать специальной самоклеящейся лентой, которая изготавливается на основе различных нетканных материалов: полиэтилена (в том числе вспененного), полипропилена, бутила, бутилкаучука, они бывают как односторонние так и двухсторонние. При выборе материала для проклейки стыки необходимо смотреть рекомендации производителя.

Если проклейку стыков полотен мембран не производить, то при эксплуатации слой строительной мембраны не даст нужного результата.

Чем крепить мембрану?

При устройстве кровли для удобства монтажа строительных мембран ее можно временно крепить скобами строительного степлера или гвоздями с широкими шляпками, однако такой крепеж не является надежным, потому что есть угроза разрыва полотна мембраны при дальнейшем монтаже. Важно помнить что надежную и безопасную фиксацию строительных мембран необходимо производить с помощью контрообрешетки.

При монтаже навесного (вентилируемого) фасада надежный крепеж строительных мембран значительно усложняется, так как плиты минеральной ваты укладываются после монтажа кронштейнов, с помощью двух — трех тарельчатых дюбелей, таким образом мембрана укладывается с прорезаниями отверстий в местах установки кронштейнов и фиксируется к стене тарельчатыми дюбелями из расчета четырех точек крепежа на один квадратный метр.

На кровельных скатах, а так же на других строительных элементах (окна, двери, трубы, стойки антенн и т. д.) мембраны крепятся с помощью двухсторонней клейкой ленты по всему периметру примыкания. На шероховатых поверхностях необходимо использовать различные клеи: акриловые, полиуретановые, каучуковые и т.д.

Как долго можно оставлять мембрану открытой?

Важно знать что строительные мембраны отличаются по виду и типу применяемого для их изготовления материала, которые имеют различную стойкость к ультрофиалету, производитель указывает данную информацию на различных источниках, доступных потребителю, однако такой срок в силу особенностей применяемых материалов не может превышать 4-5 месяцев, после данного срока материал начинает стареть, утрачивает значительную часть своих полезных свойств.

Но помимо ультрафиалета при монтаже мембран, большую опасность представляют атмосферные осадки, которые при попадании на строительные мембраны могут вызвать изменение структуры материала, снижение его полезных свойств, поэтому важно запомнить, что строительные мембраны эффективны только вместе с кровельной облицовкой, так что для эффективной и самое главное долговечной службы кровли, ее монтаж необходимо осуществлять поэтапно, небольшими участками, гарантирующими отсутствие внешних факторов, негативно влияющих на свойства используемых материалов.

В качестве эпилога хочется подчеркнуть что применение строительных пленок и мембран в современном строительстве является обязательным условием для корректного функционирования сложных многослойных конструкций. Данное условие нашло отражение в строительных нормах и правилах, а именно п. 6.5. СниПII-3-79 «Строительная теплотехника» предусматривает обязательное размещение пароизоляции в зданиях с влажным или мокрым режимом для защиты теплоизоляционного слоя.

Таким образом, при строительстве жилого дома, монтаже кровле, невозможно обойтись без строительных мембран, но зачастую многие пренебрегают качеством используемого материала в угоду экономии, забывая о том, что долговечность конструкции обеспечивает тандем используемых материалов, тем более что затраты на мембраны составляют не более пол процента общих затрат на материалы.

Цены на монтаж мембран

В зависимости от сложности, расценки составляют от 30 рублей за м2 (большие площади) до 200 рублей за м2 (маленькие площади в ограниченном пространстве на сложных поверхностях).

Задать вопрос

Источник: http://kama-dom.com/montazh-membran/
