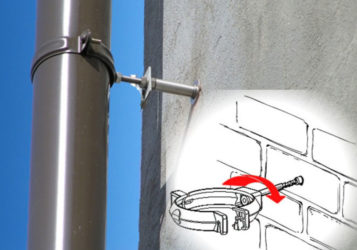

Крепление водосточной трубы к стене с утеплителем

Монтаж водосточных труб: установка по СНИП, варианты крепления и звукоизоляция

Вода, стекающая с крыши во время дождя или таянья снега, способна быстро разрушить строительные конструкции. Мокрые стены, разбитая отмостка, просевший грунт и трещины на фундаменте — результат губительного действия осадков и морозов. Иногда это приводит к опасному явлению — снижению несущей способности основания здания, приводящему к необратимым последствиям.

Чтобы уменьшить деструктивное влияние воды на конструкции, предотвратить сырость в подвале, а также уберечься от дождевых потоков, льющихся с крыши, нужно приступить к монтажу системы из водосточных труб как можно быстрее. Проделать это можно как при устройстве кровли, так и после ее сооружения.

Водосток для защиты от дождя

Конструкции водосточных труб

Главное назначение водосточных систем — сбор дождевой или талой воды с поверхности крыши и удаление ее посредством труб в канализацию, резервуар или другое место. Накопленную жидкость впоследствии можно использовать для хозяйственных нужд, например, для полива или мытья машины.

Водостоки, где осадки со скатов стекают на землю произвольно, называют неорганизованными. В отличие от них в организованных системах отвод воды осуществляется водосточными трубами.

СНиП допускают устраивать свободный сток:

• для односкатных крыш небольших размеров;
• в хозяйственных постройках;
• при кровельных свесах большой ширины.

Конструкции могут располагаться внутри или снаружи здания. В многоэтажных домах или строениях с плоской кровлей водоотвод организуют по трубе, проложенной в нежилых помещениях, холлах, коридорах или на лестницах. Чтобы уменьшить громкость звука от падающих капель, канал защищают шумоизоляцией. Водосток подключают к городской ливневой канализации, откуда вода поступает в ближайший водоем.

Внешние системы устраивают в зданиях высотой до 3 этажей. Установку желобов, водосборных воронок и водосточных труб производят за пределами сооружений. Конструкции, закрепленные к наружным стенам, просто обслуживать и ремонтировать.

Виды водостоков

Жидкость из внешних водостоков поступает в бетонные канавки или желоба по периметру зданий. Их закрывают защитными решетками, которые могут играть также декоративную роль.

Санитарные нормы и правила запрещают сбрасывать дождевую воду в бытовую канализацию. Если рядом с участком проложена центральная ливневка, можно подключиться к ней.

Виды водосточных систем

Человек всегда стремился защитить свое жилище от дождевой воды. Сначала это были желоба из выдолбленных стволов деревьев. С развитием ремесел водостоки приобрели декоративные черты. Часто их сооружали из керамики или мрамора. Позднее стали обшивать листами меди, свинца, железа, покрывать дегтем, краской.

Сейчас водосточные системы производят из коррозионно-устойчивых материалов:

• оцинкованной стали;
• полимеров;
• металла с пластиковым покрытием;
• алюминия;
• чугуна;
• меди;
• сплавов цинка и титана.

Домашние умельцы своими руками изготавливают водостоки из листовой оцинковки, канализационных ПВХ-труб, деревянных досок и даже пластиковых бутылок.

Водосток из металла с покрытием

Металлические конструкции механически прочны и долговечны, не боятся перепадов температур, ультрафиолета. При невысоких требованиях к внешней привлекательности используют оцинкованные водостоки. Чугунные воронки и трубы применяют для сбора воды на плоских кровлях и в многоэтажном строительстве.

Металл с пластиковым покрытием выглядит декоративно. Водосточные системы создают с кровлей единую завершенную композицию, что является важным аспектом при строительстве частных домов или общественных зданий.

Трубы покрывают устойчивыми к истиранию и коррозии полимерами — ПВХ, полиэстером, полиуретаном, пластизолем. Материалы представлены широкой гаммой цветов: от традиционных серого, коричневого или белого до необычных ярких оттенков синего или зеленого. Сочетаются со стенами из кирпича, камня, с отделкой сайдингом. Можно подобрать конструкцию, подчеркивающую дизайн любой кровли.

Водосточные трубы из алюминия, меди или цинк-титана относят к классу Премиум — это самые дорогие металлические конструкции. Их отличают высокая коррозионная стойкость, долговечность и декоративность. Хорошо сочетаются с элитными кровлями из сланцевой черепицы или медных листов.

Медный водосток премиум-класса

Пластиковые водостоки сочетают высокую устойчивость к влаге, легкость и доступную цену. Их изготавливают из поливинилхлорида с добавками, увеличивающими стойкость к УФ-излучению и механическому воздействию. Срок службы достигает 15 лет, гарантия отдельных производителей — до 25 лет. Используют совместно с кровлями из ондулина или гибкой черепицы, хотя возможны и другие варианты.

Полимерные трубы создают меньше шума, чем металлические. Они менее прочные, чем металлические. На морозе становятся хрупкими. При колебаниях температуры способны значительно изменять линейные размеры, поэтому при монтаже применяют компенсаторы.

Система из полимерных материалов

Профили могут иметь круглую, прямоугольную или квадратную форму. Строгих норм для подбора сечений и размеров не существует.

Элементы водосточных систем

Конструкция для сборки водостока комплектуется:

• желобами — открытыми лотками для сбора воды с поверхности скатов, установленными наклонно;
• водоприемными воронками — элементами конусообразной формы для приема осадков из наклонного желоба и отвода в вертикальный стояк;
• соединителями желобов — деталями для стыкования лотков с уплотнительными прокладками или компенсаторами линейных деформаций;
• поворотными углами — изделиями для соединения лотков при повороте на 90°-165° прямоугольной или округлой формы;
• водосточными трубами — вертикальными каналами, транспортирующими жидкость от приемной воронки до нижнего выпуска;
• тройниками, поворотными коленами — скомпонованными из частей профиля элементами для изменения направления или объединения двух потоков;
• горизонтальными выпусками — трубами для отвода от здания воды, слива ее на землю или в ливневку;
• хомутами — деталями для крепления водосточной трубы к поверхности стены;
• сливами — желобами или трубами для отведения жидкости из системы.

Элементы водостока

Чтобы предотвратить вытекание воды из незамкнутых контуров в обратном направлении, на торцы желобов монтируют заглушки. Они дополнительно придают профилю жесткость.

Дренажные отверстия оборудуют решетчатыми панелями для улавливания мусора, предотвращающими быстрое засорение канала. На дорожках или проезжей части они обеспечивают безопасность передвижения.

Все составляющие водостока подбирают индивидуально, исходя из габаритов и конфигурации строения, климатических условий, возможностью отвода воды в удаленное место.

Типы соединительных узлов

Металлические и пластиковые конструкции собирают двумя способами:

• на уплотнителях;
• с помощью клея.

Уплотнительные прокладки из EPDM-каучука или модифицированной резины обеспечивают достаточную герметичность соединений. При использовании качественных материалов срок эксплуатации достигает десятилетий. Дешевые аналоги после нескольких циклов замерзания-оттаивания и нагрева на солнце теряют эластичность. В результате возникают протечки. Требуется демонтаж желобов или водосточных труб с заменой прокладок.

Стыкование желобов с помощью соединителя на прокладках

Клеевые соединения придают узлам дополнительную жесткость, что нельзя однозначно назвать достоинством для пластиковых конструкций. Температурные деформации могут привести к разрыву труб. Чтобы потом не пришлось демонтировать разрушенные участки, дополнительно устанавливают компенсаторные расширители.

Проект и расчет водостоков

При прокладке любых инженерных коммуникаций составляют проект и выполняют расчет элементов системы. Основная цель — подобрать конструкцию с сечением труб такой пропускной способности, чтобы при сильных ливнях или таянии снега водостоки не переполнялись, а вода не переливалась через край желобов.

Требуется найти общее количество осадков, приходящихся на площадь водоотведения, по формуле:

Q=Sхq/10000, где Q — искомая величина, л/с;

S — площадь ската, м², q —интенсивность осадков в регионе, л/с на 1 Га (табличное значение).

Следующий шаг — подбор конкретной системы по расчетному значению Q. Производители водостоков предоставляют информацию в виде таблиц, где указана пропускная способность qn рекомендуемых типов конструкций.

Первый этап проектирования — определение положения стояков

Теперь можно найти количество стояков по формуле:

N= Q/ qn и приступить к проектированию. Его выполняют по алгоритму:

1. Определение числа желобов. Металлические изделия выпускают длиной 2 м, пластиковые — 3 или 4 м. Исходя из данных производителя нужно подобрать количество элементов так, чтобы при монтаже осталось как можно меньше отходов.
2. Для соединения желобов понадобятся муфты. Их нужно на одну меньше, чем стыкуемых лотков.
3. Число кронштейнов находят по формуле: (длина карниза — 0,3 м)/0,6 м +1. В данном случае 0,6 м — шаг установки крепежа, 0,3 — отступ от края карниза с двух сторон.
4. Количество заглушек равно числу открытых торцов.
5. При монтаже водостока с поворотами понадобятся угловые профили. Их количество зависит от конфигурации кровли.
6. Число воронок соответствует количеству водосточных стояков.
7. Длина вертикальной трубы равна высоте стены без учета колен, которые устанавливают под карнизом и рядом с землей.

После расчета составляющих нужно выбрать правильный крепеж для желобов и водосточных труб, конструкции которых зависят от варианта монтажа. Длинные держатели закрепляют до укладки обрешетки, короткие — по готовой кровле. В том и другом случае можно применять универсальные сборно-разборные крючки.

Кронштейны для крепления желобов

Монтаж водостоков из металла

Металлические системы собирают по схеме:

1. Устанавливают кронштейны с продольным уклоном 2-5 мм на 1 м. Начинают с самой высокой и низкой точек. Шаг крепежа 50-60 см, с двух сторон от карниза отступают на расстояние 15 см. Свес крыши не должен перекрывать лоток более, чем на треть.
2. В желобе прорезают отверстие под воронку. Края отвальцовывают наружу.

   Подготовка желоба под воронку

3. Устанавливают лотки на кронштейны, соединяя муфтами или защелками.
4. В углах и примыканиях скатов монтируют поворотные профили. Стыки с прямыми желобами дополнительно проклеивают герметиком, закрепляют заклепками.
5. Надевают на лоток с отверстием воронку, защелкивая ушки. Водосборная деталь должна стоять в нижней точке линии, не дальше 150 мм от глухого торца.
6. Надевают на торец заглушку, пробивают заклепками.
7. К патрубку воронки присоединяют колено и отрезок трубы для соединения с другим изогнутым элементом.
8. Для крепления трубы к стене устанавливают верхний хомут, вводят в него отмеренную и отрезанную водосточную трубу и фиксируют по длине с шагом 1,8 м.
9. Монтируют отлив на высоте 200-250 мм от грунта или отмостки.

Желоба накрывают сеткой для защиты от листьев.

Монтаж пластиковых систем

Этапы установки при монтаже элементов из пластика аналогичны сборке металлических конструкций. Основное отличие — выполнение стыков желобов и воронок.

При перепаде температур длина полимерных деталей колеблется в пределах нескольких миллиметров на один погонный метр. Для компенсации линейного расширения водосточной системы воронки выполнены в виде устройства с градуировкой на внутренней поверхности, соответствующей возможной температуре воздуха во время монтажа. Лотки вкладывают свободно без приклеивания.

Желоба соединяют между собой клеем, следя за плотной стыковкой элементов узлов крепления. Углы вклеивают до установки в кронштейны.

При длине ската больше 10 м и отсутствии на линии компенсирующей воронки между желобами укладывают расширительный элемент. Он состоит из подвижных частей, которые нужно выставить в соответствии с температурой воздуха. Для этого на внутренней поверхности нанесены риски. Приклеивают лотки с обеих сторон узла, сохраняя совмещение по отметкам.

Обслуживание водостоков

Чтобы при работе водосточной системы не возникали засоры, помимо установки улавливающих сеток и решеток рекомендуется регулярная прочистка. Для этого весной и осенью вручную собирают скопившийся мусор. При наличии компрессора трубопровод продувают воздухом. Хороший эффект дает промывка под напором водой без применения абразивных средств.

Чистка водостока водой

Для защиты от наледи проводят комплекс мероприятий:

• вдоль карнизов на кровле устанавливают снегозадержатели;
• прокладывают вдоль водостока нагревательные кабели;
• при обильных снегопадах очищают крышу от снега;
• удаляют ледяные образования вручную.

При работе на высоте нужно соблюдать меры безопасности.

Водосточные системы прослужат много лет при условии правильно выполненного монтажа и бережной эксплуатации.

Источник: https://ZnatokTepla.ru/truby/tehnologiya-montazha-vodostochnyh-trub.html

Крепление пластиковой или металлической водосточной трубы к стене: чем и как лучше зафиксировать водосток

Крепление водосточных труб к стене является одним из этапов монтажа системы, которая эффективно осуществляет отведение осадков, попадающих на поверхность кровли. Если установка крышного водостока производится после того, как была смонтирована кровля, то водостоки также можно закрепить к стене (на лобовую доску, к стропильной ноге, или к обрешетке) кронштейнами.

Водосточная труба, в которую собираются стоки с кровельных желобов, может быть закреплена на стене

Какую водосточную систему можно установить

При установке водостока владельцу дома придется принимать решения:

• относительно выбора формы и материалов, из которого она изготавливается;
• приобретения готового комплекта или сборки из отдельных элементов, количество которых и схему монтажа понадобится просчитать;
• приглашения сторонних специалистов или выполнения собственными силами.

Желоб для водостока по форме может быть:

• полукруглым;
• прямоугольным;
• трапециевидным.

В качестве материала для изготовления предпочтение может быть отдано:

• меди или металлическим сплавам (цинка и титана, к примеру), отличающимся долговечностью, эстетической привлекательностью и высокой стоимостью;
• оцинкованной стали. Если ранее этот материал был практически единственным, пригодным для изготовления достаточно долговечной конструкции, то сейчас ситуация быстро изменяется, и у потребителей появляется возможность выбора. Тем не менее, несмотря на появление пластиковых конструкций, оцинкованную сталь по-прежнему рассматривают как основной материал для обустройства водоотведения с поверхности крыши;
• пластика, как правило, полипропилена.

Водосточные системы из полимерных материалов легкие и быстро монтируются

К преимуществам выбора полипропиленовых труб и фасонных элементов относят:

• неподверженность коррозии, что означает возможность эксплуатации на протяжении полувека, срока, абсолютно недостижимого для оцинковки;
• возможность придания пластику практически любой формы и расцветки, что позволяет реализовать имеющиеся идеи по части дизайнерских решений;
• наличие предложения в виде подготовленных к сборке комплектов, которые могут быть установлены самостоятельно при следовании инструктивным предписаниям.

Следует заметить, что затраты на приобретение таких комплектов окажутся выше, чем в случае покупки всех требующихся материалов по отдельности. Но и предварительные расчеты необходимого количества расходных материалов лягут на плечи владельца здания.

Обратите внимание! Недостатком пластиковых труб является их хрупкость в отношении воздействия перепадов температуры в холодное время года, приводящих к перемежающемуся замерзанию и размораживанию. Зимние оттепели губительны для пластиковых водосточных систем, так как вызывают появление в них трещин.

Требования к крепежным элементам водосточной системы

Подбирая крепления для водосточных труб, ориентируются на два основных показателя:

• качество изделий, которые призваны обеспечить надежность эксплуатации водосточной системы;
• наличие соответствия между материалами, использованными для изготовления крепежных деталей, и теми, что применялись для выполнения желоба, труб и всей системы водоотведения с поверхности кровли в целом.

Кронштейн, удерживающий желоб, крепится, по обыкновению на лобовую доску кровли. Такой вариант рассматривается как предпочтительный в тех случаях, когда:

• проведение монтажа водостока приходится выполнять после того, как кровля была установлена;
• монтаж ведется в ходе выполнения ремонтных работ на поверхности кровли;
• устанавливается желоб из полипропилена.

Вид крепежей для желобов и способ их фиксации зависит от того, из чего сделана водосточная система и к какой поверхности ее нужно прикрепить

Наличие в конструкции кронштейнов вертикальных ребер значительно усиливает ее, позволяя справляться с немалыми нагрузками. При монтаже металлического водостока принято пользоваться специальными короткими крюками.

При отсутствии лобовой доски в конструкции кровельного покрытия для фиксации желобов с помощью кронштейнов используются стропильные ноги. Этот вариант удобен в том случае, если кровельным материалом еще не закрыли поверхность крыши. Потребуется применение комбинированных кронштейнов, непосредственная фиксация которых к поверхности стропильной ноги осуществляется посредством предусмотренных в конструкции стальных удлинителей. При установке кронштейнов на стропильные ноги шаг между ними предполагается не более, чем в 600 мм, как обеспечивающий достаточную надежность.

Полезно знать! Если же к стропильным ногам доступа уже нет, то потребуется проведение тщательных замеров и расчетов для вбивания в стену специальных металлических штырей (костылей). На них и будет произведено крепление желоба посредством шпилек, которые потребуется отрегулировать по высоте.

Комбинированные кронштейны или длинные крюки также могут быть установлены:

• на кровельной обрешетке, если для покрытия крыши использовали металлочерепицу или ондулин, так как в таких случаях шаг между стропильными ногами превышает 600 мм и крепление к ним не обеспечит достаточной надежности фиксации системы;
• в нижней части сплошного настила, если мягкую кровлю покрывали битумной черепицей.

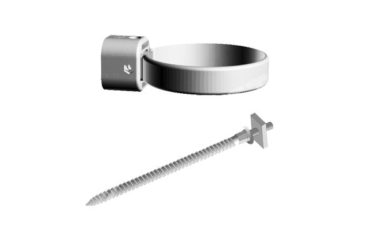

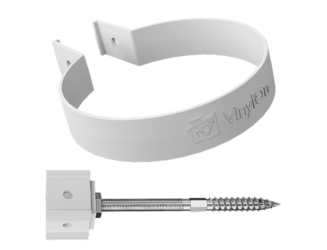

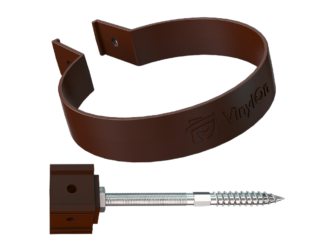

В отношении подбора хомутов наличествует выбор между пластиковыми, оснащенными двумя точками крепления, и металлическими, для закрепления которых понадобится один метиз. Подбор хомутов основывается на обязательности выполнения следующих требований:

• к глубине закрепления. Достаточной полагают глубину закрепления метиза в 50 мм, но практики подсказывают, что лучше подстраховаться и установить ее хотя бы в 70 мм.;
• к отсутствию проникновения метизов в слой теплоизолирующего материала, ибо в таком случае надежность крепления резко снижается и не может обеспечить безопасность функционирования системы в целом;
• к наличию расстояния между водосточной трубой и стеной в 300-800 мм;
• к наличию минимального зазора, около миллиметра, между хомутом и трубой.

Устанавливая хомут или скобу, нужно оставить небольшой промежуток между крепежом и трубой

Важно! Наличие зазора предусматривается на случай температурных деформаций водосточных труб, что особенно актуально в отношении пластиковых конструкций. При слишком плотном обхватывании хомутом поверхности трубы при температурных перепадах возможно появление на ней трещин.

Крепление водосточной трубы к стене при прокладке водостока сверху вниз

Как правило, водосточные трубы монтируют сверху вниз с установкой колена, муфты и слива кверху раструбом. Последовательность проведения монтажа такова:

1. Определяется, где будет зафиксирован верхний кронштейн. В расчет принимаются показатели ширины свеса крышного карниза и размеров трубного колена. При вынесенной на значительное расстояние от стены приемной воронке водосточного желоба стоит прибегнуть к применению на водосточной трубе изгиба, позволяющего подвести ее поближе к стене. Для выполнения изгиба можно воспользоваться фасонным элементом (коленом с определенным углом) или коротким отрезком трубы.
2. Установив верхний кронштейн, с помощью отвеса намечается вертикаль, на протяжении которой производится разметка мест для установки прочих крепежных элементов для фиксации водосточной трубы. Предполагаемое расстояние между креплениями составляет около 1000 мм.
3. По завершении размещения кронштейнов монтируется отвод, обеспечивающий подачу воды, поступающей из желоба, проходя водосборную воронку, в водосточную трубу.
4. Заведя верхний конец водосточной трубы в фигурную часть, выставляют ее по вертикали с помощью отвеса и крепят к стене хомутами. Одно из креплений рассматривается как фиксирующее, прочие – в качестве направляющих. Производители некоторых водосточных систем настоятельно рекомендуют применять хомуты – компенсаторы теплового расширения. Крепление хомута производится под соединителем, куда заводят последующую трубу.
5. На нижнем конце закрепленной посредством хомутов трубы производится установка сливного колена. При этом от нижнего края до отмостки расстояние составит 250-300 мм. При наличии дренажной системы или ливнеприемника нижний конец водосточной трубы заводят туда напрямую.

Как правило, монтаж водосточной трубы производится сверху вниз

Крепление трубы водостока к стене при прокладке снизу вверх

При произведении крепления водосточной трубы в большинстве случаев рассматривается вариант монтажа сверху, иногда как единственно возможный. Однако многими мастерами используется и вариант монтажа, начинаемого снизу. Такой же вариант предлагается и в инструкциях отдельных производителей водостоков.

Проведение монтажа водосточной трубы начинается с установки креплений в стене – кронштейнов или штырей. По проведении разметки работу ведут в таком порядке:

• Нижним хомутом (или двумя нижними хомутами) производится крепление сливного колена или отмета (отрезка трубы со срезанным углом).

Обратите внимание! Когда есть дренажная система или ливнеприемник, то в сливном колене или отмете нет необходимости, его заменит обычная труба, заведенная в имеющийся водосборник.

• При монтаже последующих звеньев предусматривается наличие хомута на каждом из них. При длине звена водосточной трубы, превышающей двухметровую, следует позаботиться о дополнительном крепежном элементе в его средней части. Оптимальным считается расстояние между хомутами, не превышающее 1800 мм.
• Расстояние между верхней частью водосточной трубы и ближайшим креплением желоба не должно превысить 150 мм.

В случае приобретения готового комплекта водосточной системы на руках пользователя оказываются не только все необходимые для ее установки элементы, но и детальное руководство, позволяющее сориентироваться, как правильно выполнять монтаж в целом и крепление водосточных труб к стенам, в частности.

Для того, чтобы прикрепить к стене трубу водостока, не обязательно наличие профессиональных навыков и сложных инструментов. Работа вполне может выполняться самостоятельно при условии тщательного следования инструктивным предписаниям. Пренебрегать инструкциями не стоит, ведь они выработаны на основе практики, когда во главу угла ставится надежная работа системы в течение длительного срока. Грамотное выполнение крепления и прочих работ позволяет рассчитывать, что водосток прослужит не менее двенадцати-пятнадцати лет.

Источник: http://TrubaMaster.ru/kanalizacionnye/kreplenie-vodostochnoj-truby-k-stene.html

Как крепить водосточные трубы к стене и крыше: на сайдинг или к стене из сэндвич панелей- Пошаговая инструкция +

Водостоки несут в себе не декоративную функцию. Они действуют, накапливая воду от дождя и других осадков.

Такая система ограждает от попадания осадков и на стены здания.

Чаще всего для монтажа водостока нанимают специалистов, но это не особо сложное дело, и любой человек у которого есть свой дом, способен смонтировать систему водостока самостоятельно.

Предлагаем рассмотреть тему крепления водосточных труб к стене в этой статье.

Устройство водосточных систем

В последние годы сталь в оцинковке стала не столь популярна, а популярным стали конструкции из пластика.

 Сейчас востребованными материалами для производства водосточных систем считаются пластик и металл. Эти материалы имеют свои положительные и отрицательные качества. В недалёком времени для водосточных систем применяли только оцинкованную сталь.

Этот материал применяли не только для изготовления  водосточных труб и водоотводов, а еще и для производства кровельного покрытия.

Достоинства пластиковых систем

В производстве водосточных систем использование пластика считается плюсом. Потому что данному материалу можно придать любую форму и окрасить в любой цвет. По этой причине использование водосточных систем из пластика позволяет не только оградить здание от излишней влаги, но и дать возможность реализовать какие то дизайнерские задумки. Специалист в этой области сможет подобрать водосток из пластика таким образом, что ваш дом преобразится.

Также хорошим качеством водостока из пластика считается продажа готовых наборов. Такие наборы легки в сборке. Но такие готовые наборы довольно дорого стоят, намного дороже, чем отдельные элементы.

Если вы хотите сэкономить, то не стоит покупать готовые наборы для водосточной системы, а лучше приобрести все элементы отдельно и изготовить систему самостоятельно. При монтаже такой системы не возникнет никаких сложностей.

Недостатки использования пластиковых элементов

Но следует учитывать, что отрицательным качеством пластиковых элементов является плохая устойчивость к морозам. Вот по этой причине конструкцию водостока необходимо сделать так, чтобы вода в стоках не застаивалась и не замораживалась.

Помимо пластика, водосточные системы производят и из разных  металлов. В продаже имеются водостоки из меди, разных сплавов, но такие водостоки недёшево стоят.

Монтаж водоотвода

Чтобы совершить монтаж пластиковой водоотводной системы нужно выполнить несколько шагов.

Прежде всего, надо запомнить, что монтаж узлов водостока должен производиться под некоторым углом. Это делается для того, чтобы не было застаивания воды.

1. Элементы крепежа кронштейна монтируют в процессе возведения строения.
2. Вначале крепят водосточные желоба, потом устанавливают воронки для воды. На концах желобов прикрепляют крышки.
3. После этого к  воронке для водосбора прикрепляют вертикальный отрезок водостока.
4. К стене вертикальный отрезок трубы крепят на заранее установленные кронштейны.

Крепление водосточной трубы. Советы и рекомендации

Желоба водостока прикрепляются к стенам при помощи кронштейна, который прикручен саморезами. Крепёж желоба водостока к фронтальным доскам используется при использовании водостока из полимерных материалов. Помимо саморезов для крепления системы водосбора к стенам можно использовать анкера из металла или гвозди.

В том случае, если вы соберётесь производить монтаж водосточной системы в процессе возведения крыши, то кронштейны для крепежа можно прикрутить к опорам стропил, снизу обрешётки. При разметке крепежа водосточной системы необходимо учитывать наклон желобов водостока к воронкам для водосбора. Наклон водостока должен быть 5-10 градусов, это необходимо для того чтобы вода сама стекала в вертикальные водосточные трубы.

Полимерные трубы, которые расположены вертикально,  крепятся к наружной поверхности стен, с помощью крепкого крепежа. Для крепежа используют кронштейны из металла.  Кронштейн для крепежа фиксируют в стене дома анкером или саморезом на шесть сантиметров в глубину.

Когда будете выбирать кронштейны для крепежа, необходимо учесть то, что крепёж должен быть немного больше, чем диаметр трубы.

Установка водосточных желобов

До начала монтажа горизонтальных водосборных желобов, необходимо сделать все замеры и провести разметку мест крепежа кронштейнов. Кронштейны должны крепиться на расстоянии не более шестидесяти сантиметров. Затем определите угол наклона желоба расположенного горизонтально. Чтобы это сделать необходимо, разметить положение первого и крайнего кронштейна, для этого необходимо протянуть между ними шнур или нитку. Следующим шагом будет разметка для фиксации остальных кронштейнов.

Монтаж желоба водостока начинают с краёв, но необходимо учесть, что отрезок трубы расположенный вертикально должен быть не дальше пятнадцати сантиметров от ближнего кронштейна!

Крепление трубы водостока

Крепление трубы может быть как от низа, так и от верха. Мы разберём второй способ.

Для начала необходимо определить место для фиксации кронштейна, который будет расположен сверху вертикально участка трубы. Обязательно нужно учесть ширину карниза крыши и размер колена трубы.

Если воронка для приёма воды на желобе водостока находиться далеко от стены, то лучше сделать на вертикальном участке трубы изгиб.

Монтаж водостока

Вертикальный участок водосточной трубы нужно закреплять примерно в пяти сантиметрах от наружной стены дома.

Первым устанавливают кронштейн сверху, затем при помощи отвеса отмечают вертикальную линию и размечают места для крепежа кронштейнов.

Крепления на вертикальном участке трубы должны быть с расстоянием в один метр.

Когда вы разместили кронштейны, далее монтируете отвод, он должен подавать воду с желоба к водосборной воронке в отрезок трубы расположенный вертикально.

Потом монтируете вертикальный участок трубы и после его крепления, монтируете снизу трубы колено для стока воды в ёмкость или на землю.

Необходимо учесть, что стык отвода и трубы водостока должен быть присоединён к стене отдельным кронштейном.

Удачи вам в начинаниях!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Источник: https://domsdelat.ru/vodosnabshenie-doma/kreplenie-vodostochnyx-trub-k-stene-rekomendacii-i-sposoby.html

Способы крепления водостоков

Водосточная система дома – это довольно серьёзная конструкция, которая требует к себе точного расчёта и грамотного монтажа, где креплению элементов уделяется особое внимание. Само отведение воды с кровли дома состоит из двух участков – горизонтального и вертикального. Первый состоит из желобов (лотков), которые устанавливаются по краям кровельного материала. Именно в них сливается с крыши вода в виде дождя или растаявшего снега.

Вторая – это вертикальные трубы, соединяемые с лотками при помощью воронки. Через них вода сливается или в грунт подальше от фундамента дома, или в ливневую канализацию. Обычно крепление водостока начинают до того, как будет покрыта крыша кровельным материалом. Но иногда установку производят и после покрытия кровли, к примеру, когда старый водосток пришёл в негодность при длительной эксплуатации и его меняют на новый. В двух случаях монтаж производится по-разному.

И отличие именно в креплении.

Виды крепёжных изделий для желобов

Что касается монтажа и закрепления лотков, то для этого применяются кронштейны в виде крюков. Здесь огромное количество различных модификаций, но все они делятся на две большие группы: длинные и короткие. Первые предназначены для крепления водостока к крыше, а именно к обрешётке или стропильным ногам. Вторые к лобовой доске. Кстати, именно последние применяются в случае, когда крыша уже покрыта кровельным материалом.

https://www.youtube.com/watch?v=akCbwi9LGec

Сегодня производители восточных систем предлагают универсальные монтажные кронштейны, ножка которых представляет собой две пластины со сквозным пазом. Обе части соединены между собой болтом и гайкой через паз. То есть относительного этого болта можно производить уменьшение или увеличение длины ножки. При достижении необходимой длины болт зажимается, что приводит к фиксации длины.

Крюки с длиной ножкой используют и для крыш, уже покрытых кровельным материалом. Правда, в этом случае их крепят не к стропилам или элементам обрешётки, а к подшивке карнизного свеса. Этот вариант не вписывается в рекомендации по сооружению водосточных систем. И внешний вид подшивки карниза явно по презентабельности снижается. Но иногда это единственный и рациональный способ закрепить водостоки.

Существуют и другие крепежи желобов водосточных систем, которые представляют собой тот же крюк, только в их конструкции присутствуют другие монтажные элементы. Один из таких – кронштейн, ножка которого повёрнута на 90° относительно крючка.

Эту модель обычно используют, если кровельный материал уже лежит на стропильной системе, и крепить её придётся к стропильной ноге, а точнее к её боковому торцу. Чаще всего эта разновидность относится к «длинной» группе. Крепить крюк к стропилу необходимо минимум двумя саморезами.

Единственное требование к данному разновидности – использование возможно, если стропильные ноги имеют достаточное сечение, к примеру, 150х50 или 120х50 мм.

Правила крепления элементов водоотведения

Самый простой процесс крепления водосточной системы связан с установкой вертикальных труб. Для этого используются специальные хомуты, изготовленные из металла или пластика. Чисто конструктивно крепёжный элемент для труб – хомут с подставкой или ножкой. Последние крепятся к стене с помощью саморезов на пластмассовые дюбели. По месту установки крепежа необходимо просверлить дрелью или перфоратором отверстия, вставить в них дюбели, приложить хомут и прикрутить его одним или двумя саморезами. Соединение получается надёжным.

Это тоже важно знать:  Система слива воды с крыши

Выбор хомутов зависит от того, как будет водосток проходить по дому. Чаще трубы проводят прямо по стене с плотным прилеганием к её плоскости. Для этого используются короткие хомуты, который крепятся к стене через округлую плоскость или через короткую подставку. Если в архитектуре здания присутствуют выступы, то иногда приходится монтаж проводить на небольшом расстоянии от поверхности стен. Для этого используются крепёжные изделия на ножках.

Внимание! Крепление водостока к стене – самый простой этап сборки всей системы. Но проводят его в последнюю очередь, то есть, после сборки горизонтальной лоточной части.

Крепление к лобовой доске

Лобовая или ветровая доска устанавливается по торцам стропильных ног. Она защищает пространство между этими элементами крыши от ветра, пыли, птиц и насекомых. Крепление жёлоба водостока к этой доске – самый простой способ их монтажа. Доска находится на виду, подход к ней ничем не ограничен, так что проблем не должно быть.

Для крепления водостоков в этом случае можно использовать и длинные, и короткие кронштейны. Первые используются, если ширина доски достаточна, чтобы на ней поместились монтажные ножки крюков. Чаще применяют короткие модели. Практический пример приведён на фото ниже:

Что касается модификаций «коротких», то производители сегодня предлагают несколько позиций, отличающихся друг от друга установочной планкой. В этом плане пластиковые модели представлены широким списком, чем металлические. Последние обычно – это стандартные конструкции, изготовленные из стальной полосы.

Но на рынке присутствуют и специальные конструкции из металла, которые представляют собой крюк с небольшой подставкой, в которой нет монтажных отверстий. То есть, сам кронштейн к лобовой доске не крепится. К ней закрепляется металлическая шина, в которую они и вставляются.

По этой шине крючки можно перемещать вдоль карниза, выставляя на требуемом расстоянии друг от друга.

Этот вариант удобен тем, что саму шину проще установить под определённым углом, чем это делать с каждым элементом по отдельности. Ведь водосток – система самотёчная. А значит, она должна устанавливаться с углом наклона, равным 2–7°. При этом стык шины кронштейна довольно прочный и надёжный, поэтому установив её, можно гарантировать долгосрочную эксплуатацию водосточной системы дома.

Следующая разновидность кронштейнов отличается от других возможностью изменять угол наклона расположения самого крюка. Последний с подставкой соединён шпилькой в виде болта. То есть, используется шарнирное соединение. Угол наклона изменяется за счёт болтовых упорных элементов. Если необходимо увеличить наклон крюка, то болты вкручиваются, давя на поставку. И наоборот. При проведении изменения наклона шарнирный болт надо расслабить, после выставления угла его затягивают. Эта модификация используется при установке на наклонную лобовую доску, или если монтаж водосточной системы производится на бревенчатый сруб.

Крепление к кровельному материалу

Кронштейны для крепления водостоков к кровельному материалу появились на рынке относительно недавно. Использовать их можно лишь в том случае, если крыша покрыта прочным и жёстким кровельным материалом. Способ крепления – на струбцины (зажимы), с помощью которых фиксация крюков производится по краю кровли.

Сегодня производители предлагают две разновидности этой модели кронштейнов:

1. Для струбцин необходимо просверлить отверстия в кровельном покрытии.
2. Без просверливания отверстий, зажим производится дополнительно винтом.

Более детально рассмотрим второй вариант крепления водостоков:

Нюансы монтажа водостоков при использовании данного вида крюков:

• расстояние от края кровельного материала до места зажина – в пределах 5 см;
• если используется модификация без засверливания кровли, то под опорные плоскости струбцины рекомендуется подложить резиновые прокладки (и с верхней стороны, и с нижней);
• если монтаж производится к волновому материалу, то можно установку проводить и к нижним волнам, и к верхним с учётом точного расположения зажима относительно высоты волны;
• предпочтение лучше отдать пластиковым кронштейнам, как более лёгким, так как нагрузка от всей водосточной системы на кровельный материал вместе с отводимой водой будет внушительной, что может привести к излому последнего.

Это тоже важно знать:  Установка водостоков для крыши своими руками

Комбинированный вариант

Данные виды крепежа для желобов представляют собой конструкцию, состоящую из двух частей: короткий пластиковый крюк и длинный Г-образный держатель, короткая часть которого относительно длинной повёрнута на 90°. В короткой части просверлены отверстия или сделан паз, через которые производится крепления крюка и держателя между собой. В длинной части держателя также сделаны отверстия для крепежа конструкции к стропильной ноге.

Как правильно это сделать показано на примере крепления водостока к карнизному свесу крыши:

Этот вариант иногда становится единственным. К примеру, если кровельное покрытие выходит за пределы стропильных ног на расстояние 15–20 см. Конечно, можно использовать струбцинную модификацию, но не всегда кровельный материал это сделать позволяет.

Универсальный вариант

Эта конструкция является подтягивающим элементом, который расположен внутри жёлоба. Лотки в этом плане крепятся к нему с помощью загибов, расположенных на самом кронштейне. Один загиб цепляется за внешнюю кромку лотка, другой за внутреннюю. В крепеже установлена втулка с внутренней резьбой. В неё вставляется винт, которым оба изделия крепятся между собой и к стене.

Эта модель используется нечасто. Но, как крепёжное изделие для лотков, относится к категории универсальных, потому что с его помощью монтаж можно проводить и на лобовую доску, и на стену, и на стропильные ноги.

Другие способы установки кронштейнов

Существуют и другие способы крепления желобов водосточной системы своими руками. Потому что не всегда получается установить их по стропилам, обрешётке или лобовой доске.

Способ крепленияОписание

На стену	Обычно этот вариант используют для установки на мансардную крышу, уже покрытую кровельным материалом. Основная задача производителя работ – точно провести разметку места установки.
На софиты	Вариант не самый лучший, но иногда единственный. Главное – должна быть определённая ширина софитов, соответствующая длине держателя. Нередко здесь используют комбинированные конструкции.
На металлические штыри	Этот вариант применяется в двух случаях: если в конструкции кровли отсутствует лобовая доска, ширина софита или подшивки карнизного свеса слишком узкая.

Последний вариант установки несложен и имеет несколько вариантов исполнения. Если водостоки устанавливаются на деревянном доме, то металлические штыри (с одним острым концом) просто вбиваются в древесину. Если дом кирпичный или бетонный, то сначала в стене высверливаются перфоратором отверстия под требуемую глубину, куда помещается цементно-песчаная смесь, а уже затем забивается штырь. Монтаж желобов можно проводить только после полного высыхания скрепляющего раствора.

Нюансы крепления элементов водостока

1. Угол наклона желобов – 3–7°.
2. Расстояние между крепежами желобов – 50–60 см.
3. Расстояние между хомутами труб водостока – 1,8-2,0 м. Если высота установки превышает 10 м, то шаг монтажа хомутов уменьшается до 1,5 м.

Заключение

Перед тем как крепить водостоки своими руками, нужно точно провести все монтажные замеры и определиться с видами кронштейнов. Выбирая тот или иной вариант установки, вы решаете вопрос не только экономии денежных средств, но и прочности всей конструкции.

Источник: http://www.krovlyakrysh.ru/dobornye-elementy/vodostoki/kreplenie/
