Вывод вентиляции на крышу частного дома

Как правильно сделать вентиляцию на крыше

Правильная вентиляционная система должна работать самостоятельно, обеспечивая естественное движение воздуха снизу вверх. Таким способом получается нормализовать циркуляцию воздушных масс, отвечающую за вентилирование дома и подкровельного пространства.

О типах вентиляции, устройствах для ее обеспечения и о том, как можно сделать вентиляцию на крыше самостоятельно – данная статья.

Типы вентиляции

Согласно строительным нормам, каждый жилой дом должен обеспечиваться, как минимум, тремя вентиляционными каналами:

• фановым – для отвода воздуха из канализации.
• кухонным, подвальным, каналом для того, чтобы выводить воздух из ванной или жилых комнат – эти элементы обеспечивают вентиляцию дома и нормализуют микроклимат в помещениях, отводят отработанный воздух с повышенным содержанием влажности, гарью или кухонными запахами и прочее.
• каналом для вентиляции кровли, который нужен для проветривания кровельного пирога и чердачного помещения.

Важно! Способы и места установки вентиляционных каналов могут быть разными, но чаще всего принято выводить их на крышу.

Установлено, что естественная тяга будет достаточной для вентилирования дома при высоте труб более двух метров. Именно поэтому, чаще всего, трубы устанавливают на крышах домов. Кроме привычных круглых труб могут использоваться квадратные короба или шахты, плоские аэраторы или компактные дефлекторы – все эти элементы нужны для усиления воздушного потока.

Правильное устройство вентиляционной системы легко проверяется ее работоспособностью.

Качественная вентиляция крыши в зимнее время должна препятствовать промерзанию кровельного пирога, образованию наледи и изморози с внутренней стороны кровли, проникновению холодного воздуха внутрь дома.

В то же время, летом в подчердачном пространстве должен сохраняться прохладный микроклимат, ежеминутно прогретый воздух должен сменяться свежей порцией воздушных масс с улицы.

Вентиляция дома и его комнат проверяется нормальной температурой и влажностью – летом в доме должно быть прохладнее, чем на улице, а зимой здесь должно сохраняться тепло.

Важно! Если на стенах или потолке появляется плесень, скапливается конденсат, это говорит о нарушении нормальной циркуляции воздуха, в том числе, о неправильной работе вентиляционной системы.

Естественной тяги, основанной на разности высоты и давления воздушного столба, часто бывает недостаточно для обеспечения нормальной циркуляции воздуха в подкровельном пространстве или в доме.

Недостаточность циркуляции приводит к таким последствиям, как:

• скопление конденсата и появление плесени;
• ржавление металлических частей и конструкций кровли;
• крошение бетонных конструктивных элементов
• гниение и рассыхание древесины;
• промокание теплоизоляции, ее порча и неэффективность.

Все это в скором времени приведет к нарушению целостности гидроизоляции и появлению протечек в крыше. Это значит, что кровлю придется ремонтировать или менять, поэтому намного эффективнее сразу установить хорошую вентиляционную систему.

Для усиления тяги используют специальные элементы:

1. Аэраторы выглядят как плоские пластины- накладки. В этом приборе постоянно поддерживается низкое давление, воздух в аэраторе разрежается. Благодаря этому легко создается разница давлений – из подкровельного пространство отработанный воздух выводится быстро и легко. Элементы могут отличаться по размеру, так же, для разных типов крыш их понадобится различное количество. Правило установки аэраторов на крышу– шаг между приборами не должен превышать 12 метров. Монтаж производится на самые высокие точки крыши, лучше для этого выбирать места стыков утеплителя.
2. Коньковые аэраторы необходимы для скатных крыш. Эти элементы монтируются вдоль коньковой линии, обеспечивая усиление естественной вентиляции подкровельного пространства. Коньковые аэраторы сочетаются с любыми кровельными материалами, особенно важны они для крыш, покрытых гибкой черепицей. А вот уклон скатов должен быть определенным – от 15 до 45 градусов. На таких крышах изначально предполагается оборудование коньковых продух, в эти пазы и вставляются аэраторы. На этапе ремонта крыши можно вырезать участок под аэратор лобзиком или другим элементом. Обязательно нужно следить за герметичностью конькового аэратора, ведь он устанавливается по центру крыши – неправильный монтаж приведет к протечкам.
3. Дефлекторы работают по принципу конвекции – влажный воздух и пар с помощью этих приборов выводится из кровельного пирога, обеспечивая его просушку и вентиляцию. Согласно строительным нормам, на каждые 100 квадратов кровли должен устанавливаться хотя бы один дефлектор.

Чтобы вывести вентиляционные каналы на крышу, необходимо сделать предварительный расчет.

Внимание! Часто все вентиляционные ходы, ведущие из разных частей дома, объединяют в одну шахту. Как показывает практика, такой способ будет эффективным только при очень грамотном расчете и монтаже всех элементов системы. Делая все своими руками, лучше вывести на крышу три отдельных вентиляционных канала.

Ошибка расчетов или монтажа приведет к тому, что по дому распространятся кухонные запахи, «ароматы» канализации, нарушится микроклимат и циркуляция потоков в подкровельном пространстве.

Когда нужна вентиляция кровли

С тем, что любому жилому дому нужна вентиляция, поспорить сложно – ее всегда выполняют в виде слуховых окон, продух, каналов в стенах или с помощью специальных электрических приборов, усиливающих тягу.

А вот к вентиляции подкровельного пространства не все хозяева относятся с требуемой серьезностью. Однако есть типы крыш, которые обязательно необходимо оборудовать отдельной вентиляционной системой:

• крыши, покрытые гибкой черепицей, нуждаются в хорошем вентилировании из-за своих конструктивных особенностей. Дело в том, что битумная черепица монтируется с помощью клея, для нормальной прочности крыши шаг обрешетки должен быть минимальным. Самое эффективное решение – сплошная обрешетка из влагостойкой фанеры, сбитых досок или OSB-плит. Такая конструкция не имеет естественных зазоров, еще и сам материал черепицы не пропускает воздух – это приведет к застаиванию воздушных масс, нарушению микроклимата под крышей и даже в доме. Чтобы избежать этого, выполняют зазоры на фронтонах, по линии карниза и в коньке крыши. Дополняют вентиляцию специальными элементами (аэраторы, дефлекторы).
• крыши мансардного типа тоже нуждаются в усиленной вентиляции, ведь здесь предполагается проживание людей, которым нужно достаточное количество кислорода и свежего воздуха. Но главная функция системы в таких конструкциях – сбережение тепла в холодный период и поддержание прохладной температуры зимой. Здесь используется естественная циркуляция воздуха – теплый поток вытесняется холодным, который идет снизу. Такой метод позволяет усилить теплоизоляцию, которая на мансардных крышах пролегает прямо под потолком. Обязательно нужна пароизоляционная мембрана, которая будет выводить влажный пар из жилой мансарды на улицу, в то же время, защищая от скопления конденсата внутреннюю поверхность кровли и утеплитель.
• крыши, обработанные металлопрофилем, должны иметь количество воздуховодов, равное 1% от общей площади ската. При этом количество и размеры отдушин для приточного воздуха должны соответствовать слуховым окнам для оттока. Расстояние от утеплителя до кровельных листов не должно быть меньше 5 см, поэтому для обрешетки выбирают брус соответствующей толщины.

Как установить вентиляцию на крышу

Вентиляционный канал обычно прокладывают в стенах, поэтому и трубы вентиляции монтируют на ту часть крыши, которая опирается на несущие стены дома.

Нужно понимать, что высокие трубы и короба, установленные в самой высокой части кровли, по сути, являются парусом. Сильный ветер оказывает большое давление на эти системы, может привести к разрушению вентиляции.

Монтаж труб над несущими стенами усиливает всю конструкцию.

Определившись с местом установки, можно приступать к монтажу системы вентилирования:

1. Приобрести необходимые элементы вентиляции, соответствующие материалу кровли, размеру скатов, оттенку.
2. В кровельном материале выполняют отверстие. К крыше прикладывают шаблон, который обычно идет в наборе с вентиляционными элементами, обводят его маркером и вырезают.
3. Тот же вырез нужно перенести на все слои кровельного пирога.
4. В соответствии с тем же шаблоном, выполняют отверстия под саморезы.
5. Поверхность кровли очищают и обезжиривают.
6. Прокладку, идущую в наборе, с внутренней стороны обрабатывают герметиком. Соединяют контуры уплотнителя с вырезом в крыше и прижимают прокладку.
7. Накладывают вентиляционный элемент на уплотнитель и фиксируют саморезами.
8. В проходной элемент вставляют трубу и проверяют ее вертикальность.

Важно! О надежности монтажа вентиляционного элемента должен свидетельствовать излишек герметика, выдавленный из-под прокладки.

Заключение

Вывести вентиляцию на крышу можно своими руками. При этом обязательно соблюдение всех строительных норм и правил монтажа системы.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Вывод вентиляции на крышу частного дома

Вывод вентиляции на крышу – очень ответственный этап устройства этой системы, поскольку от его правильности зависит эффективность ее работы. Для их хорошей циркуляции необходимо выводить «отработанный воздух» за пределы дома, а также обеспечить естественный приток свежих воздушных масс. Это значит, что без вентканала выходящего на крышу не обойтись.

Как вентиляцию вывести на крышу: важно обеспечить тягу

Правильное расположение вентканалов

Постоянная тяга – это неотъемлемое условие нормальной работы вентиляции. Чтобы ее создать таким образом, как предписывают действующие нормативные акты, необходимо при проектировании системы учесть:

• тип здания;
• из какого материала сделана крыша и стены;
• материал утеплителя и необходимость его в зависимости от местности;
• место выхода вентканала на крыше.

Вентиляционные трубы необходимо покупать с учетом двух основных требований: они должны быть влагоустойчивыми и не поддаваться коррозии. Поэтому больше всего подходят трубы из полимерных материалов:

• тонкие стенки способствуют высокой проникающей способности вентшахт;
• гладкая внутренняя поверхность снижает сопротивление при циркуляции воздуха, а пропускная способность увеличивается;
• минимальное количество шероховатостей и стыков улучшает работу системы вентиляции в целом;
• трубы легковесные, значит устанавливать их не сложно.

Материалы и инструменты для монтажа

Однако по желанию можно использовать и трубы из оцинковки, алюминия, нержавейки, полиэфира. По форме лучше выбрать диаметр сечения круглый, хотя некоторые предпочитают прямоугольный вид воздуховода. Набор инструментов, которые понадобятся при монтаже наружной части вентиляционного канала. Если же говорить в общем, то под рукой должны быть:

• резиновые прокладки;
• силикон;
• узел прохода с клапаном или без;
• отвертка;
• саморезы кровельные;
• фломастер;
• изоляция для труб;
• электроножницы по металлу;
• дрель;
• лобзик

Указанный «арсенал», к примеру, точно удовлетворит потребности при обустройстве кровли из металлочерепицы.

Технические характеристики вентиляционной трубы над крышей

Высота трубы зависит от градуса наклона ската

Высота вентканала, угол наклона, а также диаметр трубы зависят от типа кровли. Перед установкой воздуховода стоит выяснить:

• взаиморасположение расположение труб отопления, дымохода, водопровода;
• «кровельный пирог» – слои, их порядок размещения;
• какой внешний слой кровли;
• стропильная конструкция включает ли коньковую балку;
• размер ската.

Можете быть уверены, что все делаете правильно, если в разработанной проекте присутствуют такие данные:

• Диаметр сечения вентканала не меньше 140х140 мм.
• Высота вентиляционного воздуховода до конька 3 м.
• Если крыша плоская, то вентканал должен возвышаться над ней не менее, чем на 500 мм.
• Когда расстояние между коньком и воздуховодом более 2 м, то рекомендуемая высота вентканала ­это уровень конька, можно расположить трубу выше.
• При условии выхода вентканала из кровли на расстоянии больше чем 3 м от конька, его высота должна равняться верхней точке конька.
• Вертикальный воздуховод должен устанавливаться под углом 10°, при длинном скате.

Монтаж вентканала на металлочерепичную крышу

На кровле частного дома с помощью маркера сделать разметку. В комплекте узла прохода вентиляции имеется шаблон, который можно использовать при разметке.

Конструкция проходного узла при выводе вентиляции на крышу

Необходимо сделать отверстие в кровельном покрытии, строго по маркированному контуру. Для этого можно применить любой инструмент – электроножницы по металлу, в случае с металлочерепицей – зубило, лобзик. Отверстие проделывается сквозь весь «кровельный пирог».

Кровля в месте монтажа очищается от металлических опилок, пыли. Далее еще один важный –этап обезжиривание. Выполняются отверстия для саморезов – диаметр должен совпадать с размерами крепежных элементов.

На изнаночную сторону резинки уплотнителя наносится силикон, затем ее монтируют к краям выхода воздуховода из кровли. Обычно лишнее количество герметика выходит из уплотнительной резинки при правильной фиксации.

Важно! Если просверленные отверстия в металлочерепице не получают необходимого ухода, то со временем они станут причиной протекания кровли. Чтобы этого избежать, можно заранее купить для металлочерепицы специальные приходные элементы. Их можно выбрать нужного цвета.

Установка вентканала на крышу через ондулин

Вентиляционные трубы могут быть подобраны в сочетании с ондулиновыми кровельными листами. Они продаются с похожей цветовой гаммой. Их несложно монтировать. Трубу для вентиляции можно выбрать из ABS полимера.

Труба может быть полимерной — она долговечна

К примеру, ее длина составляет 860 мм, а высота над кровлей 470 мм. Установка вентканала производится следующим образом:

• ондулиновые листы крепятся вокруг места предполагаемого выхода трубы из отверстия кровли – исключением является лист, который будет располагаться выше трубы;
• на место установки вентканила необходимо закрепить лист-основание с крепежом для вентиляционной трубы;
• устанавливать вентканал нужно с учетом каждой волны ондулинового покрытия;
• ондулин, который монтируют над вентканалом, крепится с нахлестом на лист-основание приблизительно в 10 см;
• необходимо вставить вентканал вертикально в лист-основание, и закрепить пластиковыми шпильками.

Важно! Нельзя располагать вентиляционную трубу ниже конька. Вентиляция не будет нормально функционировать из-за отсутствия должной тяги.

Осадки и вентиляционная труба: способы защиты

Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки. Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.

Грибок монтируется с помощью метизных креплений

Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.

Грибок проще монтировать на вентканалы с круглым сечением. Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.

Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе. Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются. Профилактика – несложная задача, поэтому все можно сделать своими руками, сэкономив при этом деньги на вызов специалистов.

Как вывести трубу вентиляции через крышу

Ни один жилой дом не можно представить без системы вентиляции. Каждый знает, насколько важен приток чистого воздуха в помещение. Он влияет на здоровье и самочувствие человека. Система вентиляции состоит из многих частей. Одна из них – вентиляционная труба. Благодаря ей, отработанный и застоявшийся воздух, неприятный запах будут удалены из помещения. А за счет тяги, в помещение через входное отверстие обеспечивается приток свежего воздуха.

Из этой статьи вы узнаете, как можно вывести вентиляционную трубу через крышу. К тому же мы рассмотрим, почему вентиляция настолько важна, какие материалы использовать для трубы, а также узнаем пошаговую инструкцию работ.

Важность вентиляции и циркуляции воздуха в помещении

Дом или квартира – это герметичное закрытое пространство. В процессе жизнедеятельности человек вдыхает кислород и выдыхает углекислый газ. Готовка и другие процессы также наполняют помещения запахами и отработанным воздухом.

Так как помещение герметично, то доступ свежего воздуха можно обеспечить посредством открытия окон и дверей. Но, это самый примитивный вариант, который имеет массу недостатков.

В то время как система вентиляции позволяет регулярно наполнять дом свежим воздухом.

Существуют такие виды вентиляции:

• вентиляция жилого помещения;
• вентиляция подкровельного пространства;
• вентиляция посредством фановой трубы от канализации.

Никакая система вентиляции не будет действовать, если в ней нет тяги. Посредством тяги выполняется передвижение воздушных масс. Тяга может быть создана механическим путем, посредством вентиляторов, или же естественным. Дабы все работало естественным путем, труба вентиляции выводится через крышу. Ниже приводится схема, как работает система вентилирования в доме.

При нарушении правил установки каналов и шахт вентиляции, ожидаются следующие последствия:

1. Тяга будет слабой или отсутствовать вовсе.
2. Из санузла неприятный запах будет проникать в другие жилые комнаты.
3. Стены и потолки станут намокать, ввиду повышения влажности в комнатах.
4. Как результат, образование грибка и плесени, сказывающихся на здоровье.
5. Недостаточное количество кислорода и духота.
6. Вентиляционные конструкции начнут промерзать.
7. Кухня будет наполняться чадом и копотью в процессе приготовления еды.

Совет! Заниматься исправлением неполадок системы вентиляции куда сложнее, чем потратить время на точные расчеты и создание вентиляции при строительстве постройки.

Вот почему труба вентиляции на кровлю должна быть выбрана правильно и выведена с соблюдением всех нюансов.

Выбираем материал для трубы вентиляции

Труба для вентиляции делается из самых разных материалов. Так как она будет эксплуатироваться в неблагоприятных условиях улицы, существует ряд требований к материалу. Например, он должен быть влагоустойчивым и устойчивым к коррозии. Снег, дождь и повышенная влажность – обычные явления на улице. Материал не должен портиться под воздействием перепадов температур, ультрафиолета и ветра.

Есть еще ряд важных показателей, которые учитывают перед покупкой:

1. Тонкие стенки, благодаря которым возможна высокая проникающая способность.
2. Для снижения сопротивления и увеличения пропускной способности нужна гладкая поверхность трубы.
3. Изделие не должно иметь много стыков и шероховатости.
4. Чтобы упросить сам процесс монтажа системы и эксплуатацию, желательно выбирать легкие трубы.

Что касается выбора материала, то самым дешевым является оцинкованная сталь. Но, еще трубы для вентиляции могут делаться из таких материалов:

• нержавеющая сталь;
• ПВХ трубы (пластиковые);
• изделия из полиэфира;
• алюминий.

Очень часто используют ПВХ трубы. Они практичны, дешевы и просты в монтаже. Алюминий более дорогостоящий, хотя прочный и долговечный. Выбор зависит от собственных предпочтений и от финансовых возможностей.

Обратите внимание! Форма трубы, которая будут выведена через крышу, произвольная. Допускается квадратное, круглое или другое сечение.

Теперь, когда мы узнали, какие трубы нужны на крыше вентиляции, можно приступать к их монтажу. Стоит отметить, что вывод трубы через крышу делают только после того, как была спроектирована и сделана вентиляция внутри дома.

Монтаж трубы вентиляции на кровлю – правила

Так как труба будет проходить через всю крышу, большую роль играет именно ее тип. Высота трубы вентиляции над крышей, угол наклона, а также диаметр напрямую зависит от типа крыши. Но, это далеко не все, что учитывают при создании. Важно следующее:

1. Материал, из которого сделана кровля.
2. Длина ската крыши.
3. Как располагаются слои кровельного пирога.
4. Оборудована ли стропильная система коньковой балкой.
5. Как расположен дымоход, горячий водопровод или отопительные трубы.

Обратите внимание! Иногда вместо оцинкованных труб используют вентиляционный канал из кирпича. Он не накапливает статическое электричество и прослужит намного дольше. Пыль и мусор к нему тоже не так интенсивно притягиваются.

Итак, прежде чем заняться монтажом трубы и выведением ее через кровлю дома, важно ознакомиться с такими рекомендациями:

1. Минимальный диаметр – 14х14 см.
2. Длина вентиляционной трубы – 3 м не меньше.
3. При сечении 14х27 и больше, рекомендуемая длина 2 м не меньше.
4. Минимальное расстояние от плоскости кровли – 0,5 м.
5. При установке вентиляции на уровне конька, коньковая балка должна отсутствовать, а используемая труба должна иметь размер 0,5 м не меньше.
6. В случае когда от конька до вентиляции расстояние осталось более 2 м, трубы должна иметь высоту на уровне конька или выше.
7. При длинном скате, вентиляционная труба выходит из кровли больше, чем на 3 м от конька, то рекомендуемая высота составляет верхней точке конька. При этом саму трубу нужно установить под углом в 10° (от вертикали).
8. Рекомендуется утеплить трубу при помощи минеральной ваты, пенопласта или другого теплоизоляционного материала.

Если учитывать все эти советы, то труба вентиляции на крышу дома будет функционировать правильно и прослужит долго. Так можно создать достаточную тягу и запустить процесс циркуляции воздуха в помещении. Теперь приступим к пошаговой инструкции того, как выполнить монтаж своими руками.

Установка трубы вентиляции на кровлю

Прежде чем рассмотреть весь процесс, начнем с подготовки инструментов и материалов для работы. Сразу хочется оговориться, что их выбор напрямую зависит от того, какой кровельный материал используется в доме. Самыми популярными решениями для обустройства крыши являются металлочерепица, шифер, мягкая кровля или профнастил. Мы рассмотрим процесс выведения через металлочерепицу. Для этого потребуются такие инструменты:

• вентиляционная труба (проще использовать вентиляционный узел прохода в сборе, как на фото ниже);
• электролобзик и электродрель;
• ножницы по металлу для резки металлочерепицы;
• зубило;
• утеплительный материал;
• уровень, рулетка, маркер;
• уплотнительные прокладки;
• отвертки, саморезы и герметик.

Инструменты и материалы просты, поэтому не требуют особого профессионализма в работе. Даже новичок сможет справиться с этой задачей. Когда все готово, можно приступать к работе.

1. Сначала нужно определить место, где будет располагаться вентиляционная труба. Выше мы рассмотрели некоторые советы и требования, согласно правилам, указанным в СНиП.
2. Определившись с местом, можно приступать к разметке на кровле. Она делается при помощи маркера, рулетки и уровня. Если вы приобрели уже готовый узел прохода вентиляции, то в комплекте поставки есть специальный шаблон, упрощающий задачу.
3. По намеченному контуру выполняется резка материала. Так как мы говорим о металлочерепице, то для резки потребуется зубило, электролобзик и ножницы по металлу. То же касается профнастила. Важно учитывать, что металл покрыт защитным слоем, который предотвращает коррозию. Дабы не нарушать его целостность, лучше не использовать болгарку. В идеале использовать ножницы по металлу. Для шифера рекомендуется использовать болгарку. Согласно разметке вырезается соответствующее отверстие. Битумную черепицу режут специальным кровельным ножом с закругленным лезвием.
4. Такое же отверстие проделывается во всем кровельном пироге: гидроизоляция, пароизоляция, утеплительный материал. Получается, что мы сделали сквозное отверстие через крышу, в которое и будет установлена вентиляционная труба.
5. По шаблону выполняется разметка по расположению проходного узла, а также просверливаются отверстия для фиксации саморезов.
6. После чего крыша очищается от пыли, опилок, мусора. Перед наклеиванием прокладки участок обезжиривается.
7. Дальше берется резиновый уплотнитель и прижимается к месту, дабы получить форму листа металлочерепицы. На его нижнюю часть, где уплотнитель и будет прилегать к металлочерепице, следует нанести слой герметика. После чего приложить уплотнитель на свое место. Дальше уплотнитель закругляется шурупами. Если все сделано правильно, то излишки герметика будут выходить из-под прокладки. Они разглаживаются и убираются пальцем.
8. Проходной элемент для трубы устанавливается на уплотнительную резинку и фиксируется посредством саморезов. Шлейки уплотнителя нужно затянуть на штыри проходного элемента.
9. Осталась самая малость – установить трубу вентиляции на свое место, проверить ее вертикальное расположение и зафиксировать посредством шурупов к проходному элементу.

На этом монтаж завершен. Труба вентиляции вытяжная на крышу установлена и готова выполнять свои функции. Правда просто так оставлять ее не рекомендуется. Существуют некоторые хитрости, позволяющие защитить вентиляцию от птиц, осадков и улучшить тягу. Для этого оборудуются зонтики, капельники и дефлектор. Подробную информацию о монтаже вентиляционной трубы через крышу вы увидите из данного видео.

Решаем проблемы в ходе работ

Основной проблемой является недостаток тяги в системе. Тогда циркуляция происходить не будет. Решить проблему на данном этапе будет сложно, но возможно. Один из способов был упомянут выше – использования дефлектора. Это устройство, которое под воздействием ветра крутится, создавая в трубе необходимую тягу.

Вообще, сила тяги зависит от разницы температуры воздуха внутри и снаружи. Это чистая физика. Вот почему зимой система работает эффективней, чем летом. Нарушить тягу может промерзание системы вентиляции. На стенках накапливается конденсат, а под воздействием отрицательной температуры он замерзает. Вот почему мы рекомендуем утеплять трубы любым доступным способом.

Обратите внимание! Чтобы избавиться от проблемы с тягой и промерзанием системы вентиляции, трубу можно установить возле дымохода или отопительной системы.

Многие сталкиваются с другой проблемой – трубы внутри недостаточно гладкие.

В таком случае сопротивление увеличивается, и воздух начинает медленно проходить вверх. А вот конденсат держится на стенках длительное время. Вот почему трубы вентиляции должны быть гладкими, а стыки и соединения со сглаженными кромками.

Понятно, что о тяге не может быть и речи, когда внутри есть птичье гнездо, налетели листья или мусор. Поэтому выходное отверстие должно быть закрыто. Если на вентиляции нет дефлектора, то устанавливается зонт или капельник.

Заключение

Правильно спроектированная и сделанная вентиляционная система незаменима для дома. Все работы можно выполнить своими руками. Но, если вы не решаетесь сделать это самостоятельно, то такие знания помогут контролировать процесс работы.

Если все сделать правильно, то в доме не будет душно. Вы обеспечите постоянный приток свежего воздуха, а неприятные запахи и углекислый газ будут удаляться через трубу. Благодаря этому улучшиться ваше самочувствие и здоровье, а отделочные материалы в доме не перенасытятся влагой.

Ремонт в помещении придется делать куда реже.

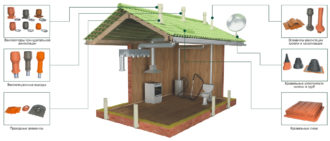

Как вывести вентиляцию на крышу в частном доме?

Владельцы домов сталкиваются с проблемой, когда отсутствует естественная вентиляция в частном доме в кровле. Особенно актуально такой вопрос стоит для домов ещё советской постройки. Исходя из экономии, многие, строя дом своими руками, просто пренебрегали строительными нормами.

В результате этого спустя непродолжительное время люди, даже не имеющие архитектурное образование, начинали замечать, что банально не хватает вентиляции в самом помещении личного частного дома.

 Ведь симптомы голодания свежего воздуха никогда не заставляют себя ждать. Они проявляют себя очень яркими ароматами на кухне при приготовлении различных блюд. Омрачает неприятным запахом в туалетной комнате.

Но, главное, страдают деревянные несущие конструкции непосредственно крыши дома.

Опасность отсутствия вентиляции

Если не сделана вентиляция то любой жилой дом получает следующие проблемы.

1. Конденсация влаги при перепадах температур на внутри кровельном пространстве.Прямо на деревянных несущих конструкциях постоянно скапливается влага, которая становится причиной распространения плесени и грибка. В дальнейшем это может вызывать даже начало гниения элементов крыши.Намокание утеплителя заканчивается тем, что он становится причиной прелого запаха на чердачном помещении. В результате срок службы даже современных отделочных и энергосберегающих материалов значительно сокращается.

   Излишняя влажность доводит до того, что вода даже может проступить через гидроизоляцию и начать смачивать потолочное пространство. В результате даже дорогостоящий ремонт с подвесными потолками может прийти в негодность.

2. Постоянное скопление не самых приятных ароматов в процессе приготовления хозяйкой разных вкусностей.Отсутствие вентиляционной системы приведёт к скоплению жира прямо на внутренней части стен кухонного помещения. А значит генеральная уборка не заставит себя долго ждать.
3. Запах сырости в ванной комнате после каждого её использования.Даже на кафельной отделке под действием постоянной влажности появляется самая настоящая плесень. Избавится от которой, кстати, не получится.

И все это становится возможно из-за отсутствия всего лишь естественной вентиляции в частном доме в кровле.

Как делали вентиляцию раньше?

Очень простой выход из положения был известен зодчим ещё издревле.

При строительстве обязательно делали так называемые слуховые окна. С виду они играли непросто декоративную роль, как это казалось многим. С их помощью становилось возможным сушить чердачное помещение у любого строения. Правда, такой вариант не обеспечивал принудительной вентиляции и вытяжки воздуха. Поэтому всё равно оставались «мёртвые» не проветриваемые места.

При выполнении всех этих условий воздух в чердачном пространстве будет обновляться не один раз в течение одного часа.

Но надо помнить, что всему есть предел. Неправильный вывод вентиляции на крышу частного дома своими руками может существенно снизить параметры теплоизоляции. А значит не придётся говорить об энергосбережении и в зимний период тратить больше энергии на отопление.

Условия для монтажа

Для вентиляции в крыше при её монтаже необходимо соблюдение следующих условий.

1. Технологический забор между покрытием кровли и непосредственно утеплителем.Который позволяет воздуху беспрепятственно проходить между слоями строительных материалов.
2. Установка дополнительных элементов, обеспечивающих принудительную вентиляцию.Благодаря им появляется возможность создания эффективной тяги воздуха прямо на улицу. На крыше для этого ставятся проходные устройства.

Дополнительные элементы

Дополнительные элементы для вентиляции крыши частного дома.

1. Специальный кровельный вентилятор.С их помощью можно легко избавиться от излишней влажности в помещении.

Для его использования надо учитывать, что на каждый 1 кв. метр надо вентиляционное отверстие площадью не меньше 0,002 м. кв. И желательно ещё не забыть о том, что надо учесть наклон кровли и тип её материала.

В качестве основы в этом случае выступает стакан, выполненный из нержавеющей или оцинкованной стали. В нём ещё ставится поддон, который будет удалять влагу.

Вентилятор обязательно ставится на резиновую уплотнительную прокладку, которая обеспечивает герметичность и виброизоляцию.

После сборки всех элементов в единую конструкцию производят подключение к электрической сети. Главное, выполнить качественную изоляцию всех соединений во избежание короткого замыкания в проводке.

1. Карнизная вентиляция.Она возможна если при монтаже оставить техническую щель между стеной здания и карнизом. Расстояние должно быть не менее 50 миллиметров. Можно дополнить такую вентиляцию специальными решётками. В сочетании с технологическим зазором между коньком достигается оптимальное вентилирование крыши. Вывод влаги в этом случае обеспечивается безостановочно в любое время дня и суток.
2. Аэраторные элементы.Они хорошо помогают вывести влагу. Специально разработанные точечные аэраторы устанавливаются на расстоянии 0,5 метра от конька кровли. Допускаемый угол конька может быть 45 градусов. Если аэраторов несколько то расстояние между ними должно быть более 12 метров.

Правильный вывод вентиляции

Правильный вывод вентиляции обеспечивает:

1. Отток тёплого и насыщенного влагой воздуха из-под крыши непосредственно на улицу с чердака в независимости от вида кровельного покрытия и типа используемого утеплителя.
2. Сухость всех несущих конструкций крыши при любых погодных условиях. Влага просто не успевает сконденсироваться и намочить все, что находится под крышей. А значит исключена гниль и плесень.
3. Оптимальный температурный диапазон в жаркие летние дни. Вывод нагретого воздуха из-под крыши обеспечивает отличное ее проветривание. А значит, жильцы дома не будут ощущать излишней духоты, находясь внутри дома.
4. Отсутствие лишних запахов внутри непосредственно кухни. Благодаря этому обеспечивается полная гигиеничность и недопущение распространения бактерий.

Важные моменты

Чтобы обеспечить вентиляцию в крыше собственного дома необходимо очень внимательно отнестись к следующим моментам:

1. Тип кровли. Для каждого покрытия стоит учитывать определённые особенности материалов. Ведь разные покрытия обладают различными свойствами.
2. Площадь вентилируемого пространства и угол наклона кровельного покрытия.

Желательно вентиляцию предусмотреть уже на стадии строительства самого дома. В противном случае ситуацию уже придётся устранять после окончания всех работ. Вывод влаги должен быть обеспечен однозначно.

Вывод

Главное, не экономить на качестве выбираемых строительных материалов и комплектующих.

А в случае необходимости обращаться за помощью к специалистам, которые смогут обеспечить качественную консультацию и дать правильные советы. Ведь если при выполнении работ по монтажу вентиляции будут допущены какие-либо ошибки, то значит, что в последующем из-за неэффективности системы придётся снова предпринимать новые меры.

Стоит помнить, что жилой дом – это как живой организм, который нуждается в правильном уходе и аккуратном использовании. А также очень требователен к наличию свежего воздуха и дышит как человек. И при отсутствии вентиляции строительные конструкции безвозвратно погибнут.

Особенности и монтаж вентиляционного выхода трубы на крышу своими руками

При строительстве частного малоэтажного дома необходимо тщательно продумать все инженерные системы, в том числе естественную или принудительную вентиляцию в доме. Без нее готовое жилье не будет соответствовать санитарно-гигиеническим нормам, пригодным для проживания людей.

Для чего на крышу устанавливают вентиляционный выход

Как правило, в одно- или двухэтажном доме вентиляционные ходы из жилых помещений, кухни и санузла выводятся на крышу.

Вертикальный выход вентиляции, заканчивающийся в виде трубы, возвышающейся над кровлей, обеспечивает максимальную тягу воздуха. Такой способ организации вентиляционных выходов делает воздух в помещении чистым, поскольку все запахи – из санузла, кухни и жилых помещений – выводятся вместе с воздухом через шахту наружу.

Естественная тяга образуется за счет действия физических законов – из-за разницы давлений воздуха снаружи и внутри помещений.

Согласно нормам СНиП вывод труб вентиляции через кровлю необходим:

• для поступления свежего воздуха, насыщенного кислородом, в дом;
• установки фановой части канализационной шахты (фановая труба соединяет канализационный стояк с вентиляцией для вывода неприятных запахов);
• воздухообмена в чердачной или мансардной части дома.

Планирование вентиляционных проходов

В идеале планирование вентиляционных проходов должно происходить на этапе проектирования жилого дома, или в процессе строительства до закрытия контура здания (обустройства окон, дверей и кровли).

Но на практике часто приходится заниматься реконструкцией инженерных систем в уже готовом доме и отталкиваться от существующих особенностей конструкции и планировки жилых и технических помещений.

Если в устройстве системы будут недочеты, это чревато скоплением неприятных запахов в помещении, повышенной концентрации углекислого и угарного газа, возникновению обратной тяги во время изменения погодных условий.

Узел прохода венттрубы: особенности конструкции

Проходной узел крышной вентиляции представляет собой металлическую, пластиковую или комбинированную трубу. Она помещается в сквозное отверстие в кровле и фиксируется в металлическом стакане. Отверстие после установки узла герметизируется и утепляется с наружной и внутренней стороны. Снизу к узлу подводится воздуховод системы вентиляции, а сверху устанавливается защитный капельник или дефлектор.

Для установки прохода венттрубы можно использовать и готовое фасонное изделие, предназначенное для кровельной вентиляции. Это комбинированная труба, состоящая из внутренней стальной оцинкованной трубы и наружного полипропиленового слоя. В нижней части изделия, которая вставляется в воздуховод, находится уплотнитель, а в верхней части конструкции имеется колпак с дефлектором.

Планирование и установка узла прохода вентиляционной трубы зависит от нескольких факторов:

• тип кровли – плоская, двускатная, односкатная, сложная;
• вид кровельного материала – профнастил, гибкая черепица, керамическая черепица;
• угол скатной кровли.

Необходимо заранее позаботиться о герметизации и утеплении участка кровли в месте монтажа проходного элемента.

Поскольку для установки трубы потребуется вырезать фрагмент кровли, включая внешнюю оболочку, слой утеплителя и гидроизоляции, после установки инженерной конструкции нужно тщательно загерметизировать и утеплить узел. Если этого не сделать, то через трубу вентиляции в помещение будет попадать влага, и температурный режим внутри здания будет нарушен.

Основные требования к узлу прохода:

• инженерные сооружения должны быть по возможности вертикальными без изгибов, чтобы обеспечить беспрепятственное движение воздуха из помещения наружу;
• желательно не объединять несколько вентиляционных проходов в один, а для каждой части помещения (вытяжки на кухне, стояка канализации, жилых помещений, чердака) делать отдельный вертикальный проход на крышу;
• в идеале вентиляционные выходы должны проходить через конек крыши по центру конструкции, или максимально близко к нему;
• для обустройства воздуховодов нужно выбрать качественные фасонные изделия, обеспечивающие беспрепятственное движение воздуха и герметичность.

Важно! Установка вентиляционных проходов через конек кровли или рядом с ним – оптимальное решение для двухскатной кровли, необорудованной стропильной системой с коньковой балкой.

Основным элементом узла прохода вентиляционной трубы является выход – специальное фасонное изделие в виде патрубка, имеющего плоское основание, соответствующее материалу и форме кровли. Для различных инженерных систем вентиляции используются разные виды фасонных изделий: выход для вытяжки, для канализации и проходной элемент для труб.

Рекомендуем ознакомиться:  Современные типы дымоходных систем

Отдельно в строительных магазинах встречаются специальные изделия для фальцевой и мягкой кровли, для профнастила, металлочерепицы, а также универсальный выход. Большинство фасонных изделий соответствуют геометрии кровельных материалов, благодаря чему обеспечивают надежную герметизацию узла при установке на крыше.

Рекомендации при установке

Установить вентиляционный выход на крышу своими руками несложно. Необходимо иметь соответствующие инструменты и материалы, а работу выполнять согласно заранее продуманной схеме и в определенной последовательности.

Выбор места для трубы

Установку выхода трубы на крышу нужно продумать таким образом, чтобы у нее был минимальный наклон или изгиб.

В идеале труба должна устанавливаться строго над внутренним стояком вентиляционной шахты. Если это невозможно по какой-либо причине, желательно использовать гибкую гофрированную трубу для соединения узлов.

Высота трубы

Размер трубы, располагающейся над кровлей, указывается СНиП:

• При установке вентиляционного выхода рядом с дымоходом ее высота должна быть равной ему.
• На плоской кровле высоту трубы необходимо выбрать с учетом ее диаметра, но в пределах 50 см.
• Для скатной кровли имеет значение удаленность выхода вентиляции от конька: если труба Расположена дальше, чем на полтора метра, то ее высота должна быть от 50 см и больше.
• При значительной удаленности вентиляционного узла от конька крыши (от 3 метров и дальше) необходимо провести воображаемую линию от верхней точки крыши вдоль кровли вниз. Верхушка трубы должна касаться условной линии пересечения от конька до горизонта.

Дополнительные устройства

Для повышения эффективности вентиляции на крыше устанавливаются дополнительные элементы. Они служат для создания области низкого давления, а также защиты от осадков и атмосферной влаги:

• Капельники – специальные металлические или пластиковые насадки, служащие для предотвращения попадания дождевой и талой воды внутрь трубы.
• Аэраторы – служат для улучшения циркуляции воздуха между слоем теплоизоляции кровли и наружным покрытием.
• Дефлекторы – специальные насадки, разрежающие воздух в наружной части трубы за счет действия ветра. Благодаря им создается область низкого давления, усиливающая тягу.

Что учитывать при устройстве вентиляционных выходов

При установке важно учитывать ряд факторов. Имеет значение форма кровли, которая может быть скатной и плоской.

В первом случае инженеры рекомендуют устанавливать выход вентиляции как можно ближе к коньку. Это обеспечит равномерный прогрев внутренней части вентиляционной трубы, а наружная часть будет более устойчива к воздействию ветра и давлению снега зимой.

Для плоской кровли на первый план выходит геометрия стояка вентиляционного выхода: он должен располагаться прямо под вытяжной трубой на крыше, чтобы воздух беспрепятственно выходил наружу.

Высота вентиляционной шахты над крышей также имеет значение: при недостаточно высоком расположении трубы сила тяги будет очень маленькой и вентиляция будет работать неэффективно. Слишком высокая труба также снижает тягу, т.к. конструкция может пострадать от сильных порывов ветра, поэтому потребуется дополнительное крепление.

Обратите внимание! На скатной крыше рекомендуется устанавливать выход трубы на высоту до 50 см, на плоской кровле – от 30 до 50 см.

Как правильно монтировать вентиляционный выход

Установка вентиляционного выхода требует вырезания отверстия в кровле в соответствии с заранее разработанной схемой расположения выходов. Последовательность действий на примере скатной кровли из профнастила с установкой выходов вентиляции рядом с коньком:

1. На месте предполагаемого выхода трубы делается разметка, соответствующая диаметру выходного отверстия.
2. Специальным инструментом в кровле вырезается отверстие, сначала во внешнем покрытии, затем в слое изоляции и утеплителя.
3. Крепится уплотнительная прокладка с применением жидкого герметика.
4. На прокладку сверху устанавливается проходной элемент, который крепится к кровле с помощью саморезов.
5. После установки проходного элемента устанавливается труба воздуховода, фиксируемая шурупами.

Важно! Необходимо убедиться, что труба установлена строго вертикально, по возможности используя строительный уровень. Со стороны чердака нужно дополнительно загерметизировать выход воздуховода на крышу, чтобы избежать попадания дождевой и талой воды в помещение.
