Гидроизоляция металла битумной мастикой

Битумная мастика: виды, характеристики и особенности применения

Нефтяной битум долгое время был единственным материалом для гидроизоляции строительных конструкций – крыш, подвалов, труб и бетонных лотков.

Низкая стоимость и неплохие эксплуатационные качества обеспечили ему широкое применение в строительстве.

Однако, в чистом виде битум нельзя назвать хорошим гидроизолятором. Причина заключается в том, что после остывания битумная пленка растрескивается от низких температур, а под действием летней жары начинает течь.

Поэтому строительная наука вела постоянный поиск добавок, устраняющих эти недостатки.

Результатом многочисленных экспериментов и натурных испытаний стала кровельная битумная мастика, в состав которой кроме основного вяжущего входит  пластифицирующее вещество и минеральные добавки.

В качестве компонентов, препятствующих растрескиванию битума, сегодня используется латекс, резина, масло и каучук. Кроме них, в состав мастик на основе битумных смол вводят различные минеральные вещества: базальтовую вату, асбест, золу, известь, измельченный кварц или кирпичную пыль.

Наполнители армируют гидроизоляцию, повышая ее трещиностойкость и твердость, а также экономят основное вяжущее вещество. Кроме этого, применение битумной мастики для защиты металлических конструкций требует от нее хороших антикоррозионных качеств. Поэтому в состав современных битумных композиций добавляют ингибиторы — вещества, замедляющие коррозию железа.

Классификация битумных мастик

1. По технологическим особенностям применения

В зависимости от диапазона температур, при которых происходит размягчение и твердение битума, различают мастики горячего и холодного применения. Первые перед нанесением разогревают до +160 С. Битум при такой температуре переходит в пластичное состояние, а после нанесения на изолируемую поверхность твердеет.

В холодной мастике битум смешан с растворителем. Поэтому он не нуждается в подогреве, а твердеет после испарения растворителя.

По способу приготовления битумные мастики холодного твердения делят на:

• однокомпонентные
• двухкомпонентные

Однокомпонентная битумная мастика для гидроизоляции фундамента может использоваться сразу после раскупорки емкости. Это удобно для работы, но не для хранения. Открыв такую мастику, ее нужно полностью выработать. В противном случае она затвердеет и станет непригодной к нанесению.

Производство и реализация битумных стройматериалов: битумная мастика всех видов. Цены, характеристики, виды и описание мастик.

Двухкомпонентный состав сначала нужно подготовить, добавив загуститель к битумной композиции и хорошо перемешав составляющие. Это требует времени, зато позволяет избежать неоправданных потерь. Немаловажно и то, что срок хранения двухкомпонентных мастик в несколько раз больше, чем однокомпонентных.

2. По виду эластичных добавок

В зависимости от вида добавок, улучшающих эластичность и прочность мастик, гост делит их на резино-битумные, полиуретан-битумные, битумно-латексные, битумно-каучуковые и битумно-масляные.

Каждый из перечисленных составов это одна и та же битумно-полимерная мастика, свойства и способ нанесения которой отличаются не существенно. Резина и каучук, латекс и полиуретан создают однородное гидроизолирующее покрытие, устраняя два главных недостатка нефтяного битума – текучесть при высоких температурах и образование трещин при низких.

Между собой битумные мастики отличаются по прочности и эластичности образуемой пленки, а также температурным режимом эксплуатации.

Например, битум с полиуретаном или каучуком является рекордсменом эластичности. Образуемая им защитная пленка может увеличить первоначальную длину почти в 20 раз, не образуя разрывов.

Исключением является битумная композиция, содержащая масляный растворитель. Это нетвердеющая мастика. Она идеально подходит для изоляции подземных коммуникаций, подверженных постоянному воздействию грунтовых вод и вибрационных нагрузок.

Клейкая битумно-масляная мастика не образует жесткую пленку, поэтому не растрескивается и сохраняет целостность изоляции. Эта однокомпонентная мастика не боится мороза до -50С и выдерживает нагрев до +80С. Однако, для кровельных работ, где требуется прочная защитная мембрана, она не подходит. Здесь господствуют битумно-полимерные составы, твердеющие на воздухе.

Эластичная резино-битумная мастика раньше преимущественно использовалась для автомобильных кузовных работ. Она прочно сцепляемся с любой поверхностью (даже с открытым металлом), не боится вибрации, ударов и растяжений. Температурный режим применения у нее очень широк (от -40С до +100С).

Работать резино-битумной изоляцией можно по любым поверхностям: древесине, металлу, бетону и кирпичу. Как и другие битумные мастики ее можно использовать как основу для наклеивания рулонной гидроизоляции. Сохнет она около 24 часов, а максимальную прочность набирает через 7 дней.

Аналогична по своим свойствам холодная битумно-каучуковая мастика, обладающая высокими эксплутационно-технологическими характеристиками:

• Не требует проведения огневых работ
• Оптимальна для обработки сложных профилей, стыков, примыканий и переходов разных поверхностей
• Образует однородное и ровное покрытие
• Биоцидна и антисептична
• Имеет высокую теплостойкость (до +100С), морозостойкость (до -60С) и адгезию к наклонной поверхности (до угла 45°)
• Срок службы достигает 25 лет.

Битумно-каучуковый мастичный состав можно применять как для мелкого, так и для среднего ремонта кровельных покрытий, гидроизоляции бетонных емкостей, подвалов, санузлов и балконов.

Недорогая битумно-латексная мастика производится путем смешивания нефтяного битума с эмульсией синтетического каучука (латекса). Она проста в нанесении, хорошо удерживается на основании, устойчива к воде и агрессивным веществам. Эластичность у данной гидроизоляции сохраняется плоть до температуры -35 С, а текучесть наблюдается при нагреве выше +80С.

Наносится латексный мастичный состав без предварительного нагрева. Им можно изолировать любые виды строительных конструкций, а также клеить рубероид, фанеру и утеплитель.

Технология нанесения

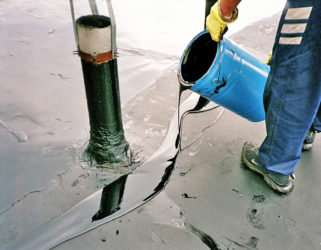

Все мастичные составы на основе нефтяного битума наносят двумя способами: ручным и механическим. Ручной применяется при небольших объемах изоляции, а компрессоры с распылителями используют для обработки площадей, измеряемых сотнями и тысячами квадратных метров.

Подготовка поверхности для всех мастик одинакова: она должна быть очищена от пыли, отслаивающихся слоев старого покрытия и мусора. Трещины тщательно заделывают, после чего поверхность просушивают и покрывают грунтовкой (праймером). Этот  грунтовочный состав продается в готовом виде или же замешивается на площадке из мастики и соответствующего ей растворителя.

Некоторые виды современных битумных мастик не нуждаются в просушке основания. Этот момент производитель отдельно оговаривает в инструкции.

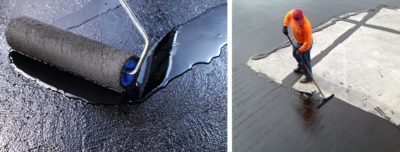

Мастику наносят широкими плоскими кистями, распылителями, шпателями либо валиками, контролируя равномерность толщины изоляции. Полосы располагают параллельно, с небольшими «нахлестом» (5-10 см). После высыхания одного слоя, наносится следующий. Для гидроизолирования кровель, бассейнов и подвалов используют от 2 до 4 слоев изоляции, укрепляя их армирующей стеклосеткой. Для вертикальных стен (нанесение ведется снизу вверх) обычно хватает 2-слойного покрытия.

Расход битумно-каучуковых и резинобитумных составов зависит от вида работ и количества слоев. При наклейке рубероида в один слой он составляет от 250 до 800 граммов на 1 м2. Если же мастика применяется как основной материал для многослойной кровли, то ее расход при толщине покрытия 10 мм в среднем составляет 16-18 кг/м2.

Для однослойной гидроизоляции строительных конструкций (подвалы, стены, емкости) потребуется от 5 до 7 кг битумно-латексной мастичной смеси. Если же идет речь о новой кровле, когда на поверхность наносят 3-4 слоя мастики, армированных сеткой, то ее расход увеличивается до 12-14 кг/м2.

Битумно-масляной мастики для обработки одного квадратного метра поверхности труб требуется от 1 до 1,5 кг. При двухслойном нанесении ее расход соответственно возрастает до 1,5-3 кг.

Фирмы-производители и ориентировочные цены

Самыми крупными отечественными компаниями, производящими широкий спектр битумных мастик разного назначения являются Технониколь, Грида, РусМонолит и «МПК «КРЗ». Они выпускают продукцию стабильного и прогнозируемого качества, которая полностью соответствует требованиям гост.

Средняя цена стандартного 19-килограммового ведра битумно-каучуковой и битумно-резиновой мастик в зависимости от производителя и региона продажи составляет от  1600 до 2000 рублей.

Битумно-латексная мастика существенно дешевле и ее цена находится в диапазоне от 1000 до 1200 рублей за ведро (19 кг).

За ведро битумно-масляной мастики горячего применения продавцы просят от 700 до 900 рублей.

Источник: https://greensector.ru/strojjmaterialy/bitumnaya-mastika-vidy-kharakteristiki-i-osobennosti-primeneniya.html

Гидроизоляция фундамента битумной мастикой

Битумная мастика для гидроизоляции фундамента — один из самых простых в использовании и эффективных материалов. Она создает бесшовную водонепроницаемую защитную пленку на бетонной поверхности. Мастики называют обмазочной или окрасочной гидроизоляцией. Их используют для обработки вновь построенных оснований зданий или во время ремонта старых. Некоторые марки пригодны для применения в качестве клея под рулонные материалы.

Основные свойства

Битумные мастики — готовые к применению густые пастообразные массы на основе битума. Они отличаются друг от друга по имеющимся в составе дополнительным компонентам. Это могут быть модификаторы, антисептики и др. В продаже есть пасты, предназначенные специально для гидроизоляции фундаментов.

Достоинства битумных гидроизоляционных мастик для фундамента:

• прочное бесшовное покрытие;
• простая технология нанесения на поверхности любых форм и рельефа;
• надежная защита от плесени;
• заполнение всех пор бетона;
• пригодность для самостоятельного выполнении работы, особенно если мало или совсем нет опыта;
• возможность нанесения при минусовой температуре ил наоборот в жару.

Минус битумных гидроизоляционных паст — горючесть. Требования к их характеристикам, классификация указаны в ГОСТ 30693 -2000.

Виды

Битумные мастики по количеству составляющих бывают:

1. Однокомпонентные. Эти пасты имеют жидкую консистенцию, полностью к готовы к нанесению, расфасованы в герметичную упаковку (ведра). Их недостаток — после вскрытия нужно использовать сразу всю мастику. В открытой емкости она твердеет и становится непригодной для нанесения.
2. Двухкомпонентные. Их главное достоинство — большой срок хранения. Они состоят из битумной композиции и загустителя, расфасованных в отдельные упаковки. Перед употреблением смешивают нужное количество. Покрытие из двухкомпонентных мастик быстрее высыхает и дольше не разрушается.

По способу подготовки пасты к нанесению различают мастики холодные и горячие. Второй вид рекомендуется использовать только профессионалам. Составы горячего применения требуют подогрева до + 160 С°. Обмазывать ими фундамент менее безопасно, чем пастами холодного нанесения, которые уже имеют нужную консистенцию за счет растворителя. Нанесение горячих мастик возможно только в сухую погоду — иначе капли воды в порах бетона закипают, образуют на поверхности пузырьки., которые приводят к растрескиванию свежего покрытия.

Классификация мастик по типу растворителя:

1. На органических растворителях — стоят дешевле, прочность ниже.
2. На водной основе (водоэмульсионные) — не имеют неприятного запаха.

По виду дополнительных компонентов холодные битумные мастики, пригодные для гидроизоляции фундамента бывают:

1. Битумно-полимерные — обладают высокими эластичностью, прочностью сцепления с бетоном.
2. Битумно-латексные («жидкая резина») — пригодны для нанесения при низких температурах, отличаются особой эластичностью, прочностью, пониженной горючестью. На обработанной ими поверхности образуется защитный слой, похожий по свойствам на резину.
3. Битумно-резиновые — с добавлением порошка из резины или синтетического каучука,  минерального масла. Наименее пригодны для защиты фундамента из-за сравнительно высокого водопоглощения.
4. Битумно-минеральные — на 25% состоят из частиц цемента, доломита, мела, кварца, известняка, золы, других минералов. Они особенно рекомендуются для обработки заглубленных фундаментов, так как обладают особой прочностью, влагостойкостью. Еще одно достоинство — небольшой расход материала.
5. Битумно-масляные — морозостойкие, пригодны для использования в строительстве в холодных климатических зонах.

По способу применения различают пасты ручного и механизированного нанесения  — последние обычно пригодны для обоих методов.

Выбор

При покупке битумной мастики для фундамента обращать внимание на следующие характеристики:

• расход на 1 м2;
• время отвердевания;
• температуры при которых можно выполнять работу;
• пригодность для механизированного нанесения (если планируется использование специальной установки).

Учесть то, что фундамент здания и его цоколь постоянно контактируют с влагой в почве. Требования к гидроизоляционным материалам для них по водонепроницаемости и водопоглощению покрытия самые высокие. По отзывам строителей им соответствуют пасты Технониколь.

Таблица 1.

Технические характеристики битумных мастик Технониколь для гидроизоляции фундаментов

Параметр	МКТН, битумно-полимерная	№33, водоэмульсионная, битумно-латексная	№20, битумно-резиновая	№24, битумно-минеральная
Время высыхания, ч	24	24 — 72	нет сведений	24
Температура нанесения, С°	от -20 до +40	нет сведений	от -20 до +40	от -20 до +40
Прочность сцепления с бетоном, МПа	0,3	0,6	0,1	0,1
Относительное удлинение при разрыве, %	700	900	100	нет сведений
Расход, кг/м2	2,5 — 3,5	3,5 — 4,5	2,5 — 3,5	до 1
Диапазон температур эксплуатации, С°	от -25 до +100	от -25 до +140	от -15 до +100	от -5 до +80
Водонепроницаемость, выдерживает давление,МПа	0,001 в течение 72 ч	0,1 в течение 24 ч	0,001 в течение 72 ч	0,03 в течение 10 мин
Водопоглощение за 24 ч, % по массе	0,4	0,4	2	0,4
Срок хранения, мес	18	6	18	18

Битумные мастики хранят в сухом, темном помещении при температуре от -20 до +30 С°. По приведенным в таблице значениям можно ориентироваться и при выборе мастик других производителей, но с теми же дополнительными компонентами.

Как наносить

Для достижения наилучшего результата перед нанесением битумной гидроизолирующей мастики поверхность фундамента покрывают специальной грунтовкой (праймером) на основе того же битума. Праймер — более жидкое средство, лучше проникает в поры бетона, повышает прочность сцепления основного защитного слоя с поверхностью. Можно купить готовый состав (например AquaMast от Технониколь) или сделать своими руками. Рецепт: 1 часть твердого битума развести в 2 — 3 частях бензина. Битум предварительно расплавляют и небольшими порциями вливают в емкость с бензином. Расход праймера от 250 г/м2.

Правила нанесения праймера своими руками:

1. Если фундамент новый, то прежде чем приступить к нанесению гидроизоляции приклеить к поверхности кусок пленки. Проверять примерно каждые 6 часов. Если влага не появилась, то можно начинать обработку.
2. Заполнить цементно-песчаным раствором трещины, пустоты. Полостей под слоем гидроизоляции не должно остаться. Глубокие щели стягивают узкими металлическими планками.
3. Удалить выступы, наплывы. Можно использовать болгарку со шлифовальным кругом по бетону, молоток или кирку,
4. Деформационные швы заполнить монтажной пеной.
5. Дождаться высыхания пены и раствора.
6. Очистить поверхности фундамента щеткой или шваброй от всех загрязнений и пыли.
7. Надеть защитную одежду, перчатки, очки и респиратор или маску.
8. Кистью или меховым валиком нанести снизу-вверх первый слой битумного грунта.
9. После высыхания (признак — нет липкости) в местах обработанных цементным раствором наносят второй слой праймера.

Полное высыхание всех слоев битумной грунтовки происходит примерно через сутки. В процессе выполнения работы соблюдать технику безопасности. Нельзя использовать битумные материалы поблизости от источников открытого пламени. При попадании праймера на кожу смыть растворителем.

Нанесение мастики

Если приходится работать с битумной мастикой холодного применения при температуре ниже +5, то предварительно емкость с пастой выдерживают не менее суток при комнатой температуре. Правила техники безопасности, средства индивидуальной защиты те же, что и при нанесении праймера.

Порядок действий при обработке фундамента битумной гидроизоляционной мастикой ручным методом:

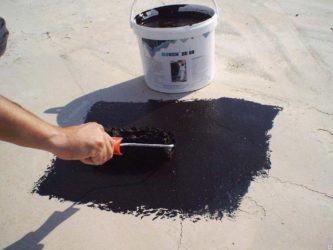

1. Кистью, валиком или шпателем снизу-вверх нанести первый слой пасты толщиной в 1 мм. Делать это нужно с предельной скоростью, средства на битумной основе обычно быстро затвердевают в открытой емкости. Каждая полоса должна заходить на следующую примерно на 5 см.
2. Когда первый слой высохнет (не должно быть липкости) — нанести второй в поперечном направлении. Если фундамент заглубленный (более 2 м), то потребуются 3 — 4 слоя.
3. Если есть трещины, то их можно укрепить армирующей стекловолоконной сеткой, геотекстилем. Накладка должна быть по размеру больше щели на 10 см со всех сторон. Ее крепят на мастику и вдавливают.

Если есть финансовая возможность нанесение гидроизоляционной битумной мастики лучше поручить профессиональным строителям. Цена услуги — от 125 руб/м2 (в 1 слой).

: Гидроизоляция фундамента мастикой своими руками

Источник: https://fasad-prosto.ru/fundament/bitumnaya-mastika-dlya-gidroizolyatsii-fundamenta.html

Где и как применяют резино битумную мастику в строительстве и ремонте

«…Твоими бы устами битум горячий пить» (из общения в форуме).

Здравствуйте, дорогие друзья!

Не знаю как вы, а я в далёком детстве, вместе с такими же десятилетними оболтусами, гуляя возле строек, с радостью жевал остывшую битумную смолу, прилипшую к бочкам, в которых её разогревали. Почему? Потому что это было похоже на жвачки, которые в те времена были в дефиците (особенно если обмакнуть в сахар), ну и мозгов маловато было…

Битум, в простонародье – гудрон, значительное время был основным материалом для гидроизоляции многих строительных конструкций, от фундаментов и крыш до бетонных ливнёвок, труб и других коммуникаций. Основной ингредиент – нефть. Она была дешёвая, поэтому и материал выходил копеечный. Однако имелся недостаток. При низкой температуре битум трескался, а в летнюю жару – плавился. Поэтому со временем появились более надёжные и долговечные разновидности данного материала. Сегодня расскажу про один из них. Вот Вам тема: резино битумная мастика и места её применения в строительстве…

В её составе используется пластификатор — мелко дисперсионная резина (не следует путать с пластификаторами для бетона), а также минеральные добавки, на основе асбеста, извести, измельчённого кварца, базальтовой ваты и прочего. Они устраняют (или минимизируют) два основных недостатка обычного битума.

Первое: при высокой температуре он не течёт, то есть имеется отличная пластичность, но нет особой тягучести. Второе: нет образования трещин при низких температурах. Согласитесь, это важно для разнообразного климата нашей страны. Кроме того, для защиты от ржавчины (при покрытии металлических конструкций), в смесь добавляют антикоррозийные ингибиторы.

Какая бывает битумная мастика по химическому составу

Сразу исключаю автомобильную тематику. Знаю, знаю, для кузовных работ это актуально, но извините – не наша компетенция. Сам когда-то занимался автомобилями и прекрасно представляю, что такое кузовные работы, шумогидроизоляция колёсных арок, лонжеронов, порогов и т. д. Но сейчас не об этом…

В зависимости от компонентов, улучшающих температурную стойкость и пластичность, российский ГОСТ подразделяет данный продукт, на следующие виды:

• Резино-битумные;
• Полиуретан-битумные;
• Битумно-каучуковые;
• Битумно-латексные;
• Битумно-масляные.

Каждый из указанных видов — это по сути, битумно-полимерная мастика, которая имеет некоторые отличия в пластичности, надёжности образуемой плёнки, а также имеет разный температурный режим эксплуатации.

Резино-битумная, отличается широким температурным размахом, от — 50°, до + 110° (за что её и любят автомобилисты) и хорошей адгезией к горизонтальным и вертикальным плоскостям. Она разделяется на два способа нанесения: горячий и холодный.

В горячем виде, её разогревают в самодельных ёмкостях или специально предусмотренных установках до температуры более 200 градусов. Это и есть температура нанесения.

Основное применение в строительстве

• Гидроизоляция различных строительных коммуникаций (бетонных элементов фундамента и деревянных балок);

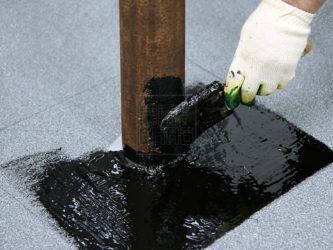

• Антикоррозийная защита железных поверхностей (трубопроводов и стальных ёмкостей различного назначения);
• Герметизирующее заполнение швов, трещин, сколов и пр.;
• Склеивание ряда гидроизоляционных материалов;
• Допускается использование для грунтов слабой и средней агрессивности.

В холодном виде, мастика поставляется в закрытых ёмкостях. Она готова к использованию, при условии окружающей температуры от -20° до +40°. Однако, при температуре нанесения ниже +5°, требуется выдержать в тёплом помещении не менее 24 часов. Перед работой, следует тщательно перемешать, а для получения более жидкой субстанции, допускается разбавление органическими растворителями (сольвентом, уайт-спиритом и т.п.

).

Гидроизоляция фундаментаКровельные работыГидроизоляция стен

Варианты нанесения

Ручной: Его применяют при небольших площадях покрытия, а также в условиях ограниченного пространства. В качестве инструмента, используется плоская кисть, щётка, валик, шпатель, швабра, пневматический шприц (со сменными патронами).

Механический: Здесь всё наоборот. Этот способ эффективен, при больших площадях. В качестве инструмента, применяют компрессоры с установленными распылителями, а состав находится в баллонах.

Обязательное требование. Поверхность, на которую наносится мастика, должна быть сухой и очищенной от мусора и непрочных остатков предыдущего покрытия. Трещины должны быть заделаны, крупные поры обработаны спецгрунтовкой (битумным праймером), а ржавчина зачищена и нанесена «антикоррозийка».

Мастику наносят послойно, параллельными полосами, с нахлёстом в 5-10 см, и обязательным контролем равномерности его толщины. Каждый последующий слой, наносится после высыхания предыдущего. Их количество зависит от условий эксплуатации, типа поверхности (вертикальная или горизонтальная) и материала основы.

Например, расход резинобитумного состава при наклейке гидроизоляции (рубероида) в один слой, колеблется от 300 до 800 гр./м². В случаях, когда мастику применяют, как основное покрытие для кровли, её расход при толщине слоя в 10 см, составит 12-18 кг/м².

В местах, где кровля примыкает к другим конструктивным элементам, эксперты рекомендуют усиление гидроизоляции путём прокладки армирующего слоя (например, из стеклоткани).

Популярные фирмы-производители на нашем рынке

К известным маркам, можно отнести Технониколь, Декарт и ХимТоргПроект. Все они, на рынке более 20-ти лет и отзывы хорошие. Кратко расскажу об их резино битумных мастиках.

Технониколь

Производит две специальные марки: AquaMast (АкваМаст) и Технониколь №20. Оба продукта полностью готовы к применению, но допускают разбавление органическими растворителями.

Предназначены для обустройства мастичной гидроизоляции различных строительных конструкций, а также ремонта любых видов кровли, создания защитных антикоррозионных слоёв и пр.

Фасовка: металлические вёдра ёмкостью от 3-х до 20-ти литров.

Декарт

Выпускает резино-битумную мастику холодного отверждения, с названием Эксперт. Используется для ремонта и монтажа кровли, внешней гидроизоляции различных строительных коммуникаций, антикоррозийной защиты металлических поверхностей и склеивания ряда рулонных материалов.

Фасовка: банка 1,8 кг или ведро 18 кг.

ХимТоргПроект

Производит битумно-резиновую мастику, в том числе горячего применения: МБР 65, 75, 90 и 100.

Эти четыре вида отличаются в основных показателях: растяжимости, плотности, водонасыщению и температуре размягчения.

Холодного применения: называется Bitumast (Битумаст). Содержит антисептические добавки и ингибиторы против коррозии. Не содержит токсичных ингредиентов.

Фасовка: банки и вёдра от 3 до 20 кг.

В заключение добавлю, все перечисленные производители выпускают и праймеры (средства для предварительной обработки поверхности перед нанесением мастики).

Надеюсь, многим было познавательно. Подписывайтесь на новости, комментируйте публикации, вступайте в наши группы. Мы друзьям всегда рады.

Улыбнись с грустью: Россия — это страна, в которой при строительстве социального жилья, деньги заканчиваются ещё при возведении забора вокруг стройки.

Успехов по жизни и мира Вашему дому! Пока!

Цитата мудрости: Из-за каждой обиды нельзя отрекаться от друга (Ас Самарканди).

Источник: https://postroibanu.ru/raznoe/rezino-bitumnaya-mastika-v-stroitelstve.html

Резинобитумная мастика – свойства и способы нанесения

Гидроизоляция строительных конструкций, а также обустройство плоских кровель, требует использование определенных материалов, в основе которых лежит битум. Таких материалов сегодня на рынке огромное количество. У каждого свои плюсы и минусы. Среди них выделяется резиновая битумная мастика холодного нанесения. Это готовый к производству работ материал, в состав которого входят:

• нефтяной битум;
• резиновая крошка;
• растворитель,
• целевые добавки.

Эту разновидность еще называют каучуковая, поэтому встречая то и другое наименование, надо понимать, что разговор идет об одном и том же.

Свойства резино битумной мастики

Обработка различных поверхностей

Основная техническая характеристика – это высокая водонепроницаемость. Поэтому обработанные ею поверхности затягиваются пленкой, которая не пропускает воду и влагу.

Большая адгезионная способность позволяет использовать мастики для обработки разных поверхностей. Здесь не только бетонные и деревянные конструкции, в список можно добавить трубопроводы разных назначений, металлические конструкции.

Специалисты уверяют, что мастика битумно резиновая является прекрасной защитой от гниения и коррозии. К свойствам можно добавить повышенную эластичность даже после нанесения. Это добивается за счет внесения в состав резиновой крошки. Плюс хорошая прочность сцепления с обрабатываемой поверхностью и неплохая теплостойкость. Во всяком случае, под действием солнечных лучей мастика не теряет своих технических характеристик.

Применение

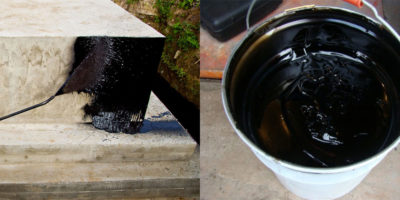

Способ нанесения резино битумной мастики достаточно прост. Самое главное хорошо подготовить основание под гидроизоляцию. Обратите внимание, что многие производители резино битумных мастик производят и праймеры, которые сориентированы на сочетание их с мастиками.

Процесс нанесения происходит следующим образом:

1. Если мастикой обрабатывается бетон, то его необходимо очистить от грязи, песка и пыли. Если это металлические изделия и конструкции, то их надо очистить от ржавого налета. Если это минеральные пористые поверхности, то предварительно их надо обработать праймерами.
2. Следующий этап – это подготовка самой гидроизоляции. Резино битумная мастика – готовый к применению материал, расфасованный по металлическим (пластиковым) банкам или бочкам. Готовить его к использованию – это тщательно размешать.
3. Наносить покрытие можно шпателем, кистью или валиком. Если битумная резиновая мастика используется в виде склеивающего раствора, то наносить ее надо в один слой. Если ее используют в качестве гидроизоляции, то в два или три слоя. Здесь важно учитывать то обстоятельство, что толщина наносимого слоя не должна превышать 1 мм. Можно, в принципе, укладывать и толще, но это перерасход гидроизоляции с незначительным повышением качества. Так что никакого смысла в этом нет.

Подготовка поверхности Приготовление мастики Нанесение битумной мастики

Основное требование защитного процесса – температура не ниже -10С. Если есть необходимость, то мастику можно подогреть на водяной бане до +30С. Учтите, что нагревать ее, как битум на открытом огне, запрещено. Кстати, нагревать гидроизолятор надо прямо в банке при открытой крышке.

Совет. Если каучуковая мастика используется в качестве скрепляющей смеси, то рекомендуется ее немного разбавить уайт-спиритом или любым другим органическим растворителем (бензин, керосин). Важно добиться состояния, при котором она будет легко наноситься на поверхность малярным валиком или кистью.

Полезные советы

Сливать мастику в водоёмы запрещено

Следующая информация будет полезна всем, кто решил воспользоваться такой гидроизоляцией:

• Сливать мастику после применения в канализации, на землю или в водоемы запрещается. Необходимо дождаться, чтобы она засохла прямо в таре. После чего можно утилизировать как обычный строительный мусор.
• Применение битумно резиновой мастики определяется некоторыми мерами предосторожности. К примеру, во время проведения работ нельзя курить, все процедуры проводятся вдали от открытого огня. Помещение, подготовленное для гидроизоляции, должно проветриваться или иметь хорошо работающую вентиляцию.
• Обязательно при работе с мастикой на руки надеваются резиновые перчатки.

Автомобильные мастики

Есть ли разница между обычной битумно резиновой мастикой и похожим составом для гидроизоляции днищ и арок в автомобилях? В принципе, разницы никакой. Единственное отличие – это тонко дисперсионная техническая резина автомобильного вида в составе. Конечно, чтобы улучшить качества самого материала, производители добавляют в него пластификаторы. С их помощью добиваются повышения качества в плане ударопрочности. Ведь не секрет, что днище авто и его арки подвергаются ударам камней, вылетевших из-под колес с большой скоростью. Поэтому автомобильная мастика должна выдерживать такие нагрузки при тонком слое ее нанесения.

Антикоррозийная обработка авто

Хотя основное предназначение  – это антикоррозионная стойкость. Необходимо отметить, что сам битум уже является прекрасной защитой от коррозии металлов. Но производители на этом не останавливаются. Сегодня на рынке можно приобрести более современные и качественные резино битумные мастики, в состав которых добавляются различные масла, особенно растительного происхождения. Именно они увеличивают стойкость к коррозии.

Плюс в качестве добавок используют кроме резиновой крошки, как наполнителя, и алюмосиликаты. Эти добавки увеличивают шумоизоляцию. Производители сегодня стараются найти оптимальное соотношение компонентов, чтобы увеличить эксплуатационные свойства резино битумной мастики.

Как нанести автомобильную мастику

Для начала несколько важных советов. Давление в пневмопистолете должно быть 4-6 атм. Сам процесс обработки лучше всего проводить при температуре +20С, хотя производители уверяют, что и при +10С все пройдет качественно.

Нанесение автомобильной мастики ничем не отличается от нанесения гидроизоляции:

1. Сначала днище авто надо промыть водой, очистить его от грязи.
2. Затем шпателем или любым другим инструментом избавиться от участков краски, которая начала отслаиваться.
3. Обязательно удаляется ржавчина.
4. Теперь надо поверхность обезжирить. Для этого можно использовать бензин или уайт-спирит.
5. Места сильной коррозии надо доработать наждачной бумагой или металлической щеткой.
6. Эти ржавые участки надо обязательно обработать специальным составом – преобразователем ржавчины.
7. Открывается банка, каучуковая мастика перемешивается. Если есть необходимость можно в нее добавить немного растворителя.
8. Сам процесс нанесения производится или вручную с помощью валика или кисти, или с помощью распылителя. Во втором случае на пневмопистолет необходимо надеть насадку под мастики. При этом толщина нанесенного слоя должна быть 1,2-2.0 мм. При высыхании этот размер уменьшится.

Днище очистить от грязи Удалить ржавчину Нанесение каучуковой мастики

Резино битумная мастика – отличный гидроизоляционный материал. С его помощью можно защитить от проникновения и воздействия влаги большинство поверхностей, включая днище и арки автомобиля.

Нравится?

Источник: http://izollab.ru/spravochnik-materialov/mastika-rezinobitumnaya/

Применение битумных мастик и правила работы с ними

Мастика битумная – это однородное пластичное вещество, сделанное на основе битума и различных добавок, улучшающих ее свойства. Она имеет отличные физико-химические показатели, которые делают ее идеальным гидроизоляционным и склеивающим материалом. После нанесения на поверхность мастика быстро затвердевает.

Битумными мастиками пользуются в любой сфере строительства, покрывая ими большинство поверхностей, в том числе их используют:

Для крыши

Битумной мастикой для кровли можно быстро и качественно загерметизировать поверхность, обойдясь при этом без использования техники. Мастику можно наносить на любую очищенную и ровную поверхность крыши.

Краткая инструкция-памятка:

• Битумную мастику наносят жесткой кистью или щеточкой тонким слоем. На маленькую поврежденную поверхность лучше наносить шпателем.
• При ремонте мягкой кровли место вздутия разрезают накрест, чистят и сушат внутреннее пространство и затем тщательно обрабатывают мастикой.
• «Заплатки» мастичные посыпают песком, чтобы защитить их от перегрева.
• Потрескавшуюся рубероидную кровлю после очистки покрывают горячей мастикой, при работе с которой необходимо быть максимально осторожными. Обмазочная гидроизоляция является наиболее простым, надежным и экономичным видом ремонтных работ.

Кровельные работы при помощи битумной мастики:

Кровли, обработанные мастикой, имеют длительный срок службы. Если ей все же потребуется ремонт, отремонтировать кровлю будет очень просто.

Для ремонта кровли битумной мастикой проводят следующие работы:

• Устраняют дефекты покрытий.
• Разрезают пузыри, имеющиеся на покрытии, нанося разрезы в виде креста и просушивают их.
• Поверхности внутри разреза промазывают мастикой.
• Края разреза соединяют, выравнивают и фиксируют.
• На разрезы наносят слой мастики, укладывают стеклоткань, в виде полосы шириной 10 см и повторно наносят мастику.
• Аналогично обрабатывают крупные трещины и разрывы.

Для рубероида

Мастика для рубероида один из самых надежных методов его крепления. Мастика помогает надежно скрепить рубероид с кровлей, убрать воздушные ямы. Поверхность кровли получается ровная и отлично выдерживает нагрузки. Подходит горячая и холодная мастика.

Для гидроизоляции

Чтобы защитить от влаги конструкции, находящиеся в земле, используют мастику гидроизоляционную. Ей гидроизолируют ванные комнаты,  трубопроводы, устраивают бесшовные гидроизоляционные покрытия в подвалах, колодцах и бассейнах.

Здания, обработанные битумной мастикой для гидроизоляции, приобретают защиту и от огня.

Для фундамента

При всех видах гидроизоляции не обойтись без мастики, изготовленной из нефтяных битумов, в которые добавлены органические и минеральные растворители и наполнители.

Эта мастика является лучшим гидроизолирующим материалом, благодаря следующим свойствам:

1. эластичности;
2. морозостойкости;
3. хорошей адгезии;
4. стойкости к воздействию ультрафиолета;
5. простоте нанесения.

Фундамент обрабатывают в несколько слоев битумной мастикой со всех сторон, делая его полностью гидролизолированным. Наиболее дешевая обмазка – с помощью горячего битума, но работать с ней сложнее. Чтобы избежать трудностей, лучше выбрать холодную битумную мастику с органическими растворителями (полимерную). Для работы с ней потребуются только кисти и шпатель.

Для обработки внутренней части фундамента, пользуются мастикой на водной основе. Она имеет нейтральный запах и быстро высыхает. В промышленном строительстве битумно-латексные эмульсии, наносят механизированным способом.

Гидроизоляцию фундамента мастикой проводят с помощью кистей, валиков, любых инструментов, которыми можно наносить состав на поверхность. Мастику наносят в два слоя, выдерживая между ними технологическую паузу. Величина ее зависит от характеристики состава.

На видео — как правильно провести гидроизоляцию фундамента битумной мастикой:

Для устройства защиты пола часто используют современную битумную мастику. Она не токсична, быстро сохнет. Битумная мастика для пола не выделяет неприятных запахов. Чаще всего ее применяют для гидроизоляции ванной.

Для паркета

Для крепления паркетных полов на бетонные или цементно-песчаные стяжки используют холодные мастики:

1. битумно-кукерсольную;
2. битумную,
3. резино-битумную;
4. кумароно-кукерсольную.

Применение холодных мастик обусловлено тем, что их схватывание происходит медленно, что позволяет точно соединять планки в гребень и паз. На битумной мастике можно укладывать паркет с косой кромкой.

Для дерева

Для обработки дерева используют битумную мастику МБУ. Особенно важна обработка деревянных поверхностей, которые заглубляют в земле. Если мастика сильно загустела, ее разогревают с открытой крышкой и тщательно после этого перемешивают.

Для линолеума

Каждый вид линолеума кладут на «свою» мастику:

• Битумная для тканевой основы.
• Дисперсионная – для теплоизолирующей подосновы.
• Мастики с добавлением синтетических смол и каучуков подходят для безосновного линолеума.
• Перед укладкой линолеума на мастику, пол предварительно грунтуют. Мастику на пол наносят зубчатым шпателем.

Приклеивание линолеума на мастику

Для ламината

При укладке ламината на битумную мастику пол получается теплым, шумо- и влагоизолированным. Обустраивают его так же и способом, как и при укладке паркета.

Для металла

Для металла и автомобилей более всего подходит битумно-полимерная и резино-битумная мастики . Она отлично защищает машину, но перед обработкой металл должен быть очищен от грязи и ржавчины, промыт и высушен.

Для бетона

Хотя бетон монолитное изделие, имеющее повышенную прочность, на нем всегда есть микротрещины и мелкие поры, через которые легко просачивается вода. Из-за этого арматура со временем может заржаветь, блок фундамента лопнуть и просесть в грунт. Поэтому бетонные конструкции обрабатывают битумной мастикой, которая надежно защищает все трещины, поры и межпанельные швы.

Для этого используют различные мастики, изготовленные из:

1. твердых битумов;
2. разжиженных;
3. гидроизоляционные битумно-каучуковые.

Для деформационных швов

Для герметизации швов в бетонных покрытиях можно использовать горячие битумные или холодные мастики, выпускаемые промышленностью. Они выдерживают более 200 циклов оттаивания и замораживания.

Битумная мастика для мостовых деформационных швов:

Для асфальта

Для ремонта асфальта и герметизации дорожного полотна применяют специальные мастики. Они выдерживают сильное сжатие и растяжение, имеют хорошую адгезию, могут применяться при низких температурах. Уже через час после проведения работ, дорожное покрытие можно эксплуатировать.

Для печей

Для выполнения работ по облицовке каминов и печей используют термостойкую битумно-полимерную мастику. Она выдерживает температуру до +1200 °С и выше. Она быстро сохнет, не выделяет запаха, препятствует развитию грибков и плесени. Это жаростойкий, надежный, долговечный, бактерицидный клеящий материал.

Для бассейна

Для герметизации бассейна чаще всего используют тиоколы и резинобитумные мастики. Мастики отвердевают прямо в шве и со временем превращаются в эластичный черный уплотнитель. Для заполнения швов пользуются пневматическим шприцем, имеющим сменные патроны.

Нанесение специальной мастики на дно и стены бассейна

Для пенополистирола

В последнее время битумной мастикой стали надежно прикреплять полистирольные листы к металлу, бетону, керамзиту, кирпичу и дереву. Во время работ вертикальные листы пенополистирола для надежного соединения фиксируют временными подпорками, а на горизонтальные листы кладут груз.

Как работать с мастикой

Чтобы создать эффективный водоупорный слой, битумную мастику энергично перемешивают, используя для этого дрель или миксер.

Для удобства нанесения и повышения пластичности, можно подогреть ее. Так как слой получается эластичным, горячую мастику лучше не наносить на поверхности, которые часто подвергаются сильным механическим воздействиям. Горячий раствор лучше проникает в поры, так как имеет повышенную текучесть и, поэтому крепче держится на обрабатываемом материале.

Приготовление горячей мастики надо проводить, соблюдая технику безопасности. Горячая мастика более выгодна при больших масштабах работ. Холодная мастика продается уже готовой к применению, она безопасна в применении и более удобна. Но стоит она дороже горячей.

Работают с битумной мастикой при температуре воздуха от -10° и до +50°C. Сама мастика должна быть разогрета на водяной бане до +15 градусов и выше.

При работе с мастикой необходимо знать об ее пожароопасности и токсичности. Запрещено разогревать ее на открытом огне, а также хранить около источника огня. Если работы проводятся внутри помещения, необходимо создать вентиляцию.

Приготовление горячей битумной мастики:

Расход и норма расхода

Расход битумной мастики на 1м? зависит от ее вида. Показатель по расходу имеет зависимость от вида материала. Горячие битумные мастики после затвердевания не уменьшаются по толщине, поэтому считаются безусадочными. Для нанесения битумной мастики в один слой толщиной 0,2 см, ее требуется от 2,0 до 2,4 кг/м2.

Важной характеристикой расхода мастики является показатель содержания сухого остатка. Это ее количество, которое остается на обработанной поверхности после ее высыхания и отвердения. При небольшом сухом остатке расход исходной мастики увеличивается, чтобы образовалась пленка заданной толщины.

В сухом остатке для создания слоя толщиной 2 мм потребуется 3,4-3,8 кг/м? битумной мастики. Большинство готовых к употреблению мастик имеют сухой остаток от 20 до 70 процентов.

Чем можно разбавить мастику

Мастику битумную разводят с помощью уайт-спирита, сольвента, толуола или керосина до образования необходимой консистенции. После этого ее тщательно размешивают.

Еще несколько слов про основы использования битумных мастик:

Источник: http://stroyres.net/vyazhushhie-materialy/organicheskie/bitymnie-mastiki/primenenie-i-pravila-rabotyi-s-nimi.html
