Устройство слуховых окон: технология монтажа оконных конструкций для крыши

Люкарны на крыше, безусловно, украшают кровлю. Но все-таки прежде всего они нужны, чтобы обеспечить естественное освещение и вентиляцию чердачного пространства, холодного и жилого. Они поражают своим разнообразием, не говоря уже об уникальных образцах, придающих строению индивидуальность, колорит, который присущ только им.

Устройство слуховых окон начинается с установки его каркаса, но прежде, давайте определимся, что из себя представляет конструкция слухового окна.

В СНИП на установку люкарен указано, что

площадь слуховых окон равна 1/300 от проекции кровли по горизонтали;
балки потолка, выполняющие роль опоры для кровли и ее каркаса, укладывают сразу над люкарной;
на чердаке имеют уклон крышки не меньше 35˚;
количество слуховых окон на кровле, рассчитывается, исходя из обязательного условия, что их совокупная ширина не должна быть меньше половины ширины чердака.

Каркас выполняют одновременно вместе с монтажом стропильной системы. В него, в зависимости от конструкции, может входить обрешетка, конек и стропила. Иначе говоря, это та же крыша, только в миниатюре.

Слуховое окно на крыше – конструкция треугольной люкарны ↑

Наиболее популярной на сегодня конструкцией люкарны считается треугольная, характерной чертой которых считается крутизна скатов. Крыша фронтона не должна выходить из плоскости, образованной наружной стеной строения, иначе говоря, фронтонная стена такой люкарны не имеет заглубления в кровлю.

Устройство подобной конструкции выполняется точно по той же оси, что и нижележащее окно. Это дает возможность воспринимать окна крыши как единое целое с фасадом строения. Образованное под остроконечной крышей пространство имеет довольно большую высоту, поэтому на фронтоне помещаются люкарны с достаточно большими рамами.

Тем не менее говорить об увеличении полезного пространства мансарды для такой конструкции не приходится. Это связано с существенной – порядка 64⁰– крутизной его скатов.

Мансардные слуховые окна с треугольной формой имеют крышу. Она спускается к главной кровле дома до организации разжелобка. По этой причине особой необходимости в гидроизоляции примыканий боковых стен и кровли нет, что в значительной мере облегчает проведение гидроизоляции самих слуховых окон и главной кровли строения.

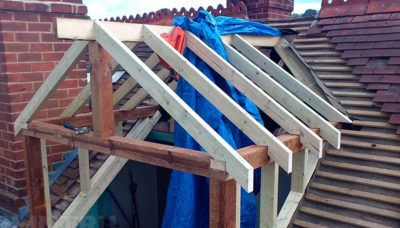

Каркас крышного окна ↑

Установка слуховых окон производится на каркас. На участках расположения люкарен между стропилами установленной системы выполняют проемы. Обрамление выполняют из удвоенных или утроенных стропил, так как они испытывают существенную нагрузку, которая превышает воздействие на любом другой участок системы.

В поперечном направлении на двух участках монтируют балки на стропила: первую снизу на уровне наружной стены, а последнюю сверху – соответственно имеющемуся проекту на стропила, причем усиленные. На первую устанавливают вертикальные стойки и, обвязав их по верху поперечным бруском, получают рамку. Последнюю необходимо присоединить к верхней балке. Делают это, используя продольные брусья. Таким образом получается каркас люкарны, но пока без системы стропил.

Стропильная система слухового окна устраивается так же, как и конструкция основной кровли. Элементы каркаса закрепляют, используя металлические детали.

Внимание

Использование таких способов крепления, как врезки и врубки не допускается, поскольку приводит к ослаблению стропильных балок.

Далее приступают к укладке конькового бруса оконной крыши и стропил. Последние на оконный проем вырезают по шаблону и фиксируют одним концом к коньку, а другим – к нижней части каркасной конструкции.

Фронтоны обшивают влагостойкими материалами, к примеру, фанерой этого типа. При этом обшивка должна расположиться на том же уровне, что и обшивка наружной стены.

Устройство ендова в верхней части люкарны ↑

На первый взгляд устройство люкарны, имеющей форму треугольника, довольно схожа с установкой многощипцовой кровли. Однако, в реальности между этими технологиями имеются существенные отличия. В частности, в отличие от скатов крыши, как правило, с одним и тем же уклоном, треугольный проем имеет крышу с наклоном в 60–70⁰. То есть в местах соединения кровельных скатов главной крыши и скатов люкарны образуются нестандартные ендова.

https://www.youtube.com/watch?v=UC58u-KCleE

Устройство стропильной системы слухового окна предполагает установку диагональных стропил, которые служат опорой для укороченных стропильных ног. Для монтажа подобной конструкции необходимо рассчитать следующие параметры:

стропильную балку ендова, то есть ее длину и сечение, причем нужно учесть, что в каждом из проемов предполагается по две балки этого типа, которые зеркально симметричны;
углы сочленения, образованные между боковыми стенками и брусом конька.

Устройство нижней части люкарны ↑

Монтаж этой части конструкции имеет свою специфику.

Начнем с того, что мягкая кровля с нижней стороны должна быть изнутри невидна. Поэтому ее необходимо скрыть скрывают под боковыми стенками, что сделать довольно просто.
Балку разжелобка укладывают на обшивку главной кровли. Она служит опорой для стропил двухскатной крыши окна с нижней стороны. Определим, как будет расположена опорная балка, и ее размеры. Для этого поступают так:

строго натянув мелованый шнур, соединяют между собой концы фронтона с наружной стороны и стропила;
отбивают линию;
замерив опорную балку, вырезают под нее заготовки ;
боковую кромку с наружной стороны срезают под углом в 64⁰.

Все стропила фактически заготавливают по единому шаблону с той лишь разницей, что для каждой из них подбирается длина, требуемая для укладки на свое место.
На завершающем этапе материал для кровли крепят к обшивке конструкции из листов фанеры.
Обшивку обычно начинают по направлению от конька. Такое направление особенно важно для кровель с большим уклоном скатов.
Расположившись на самом верху, можно точно сориентировать листы фанеры относительно верхнего края конька.
Укладку настила кровли, наоборот, выполняют снизу вверх.

Важно

При обустройстве окон более сложной формы рекомендуется за расчетом и непосредственно устройством сложных примыканий воспользоваться услугами профессионалов.

Источник: http://stylekrov.ru/ustrojstvo-sluxovyx-okon-texnologiya-montazha-okonnyx-konstrukcij-dlya-kryshi.html

Конструктивные особенности слухового окна на крыше +Фото и

Конструкция слухового окна на крыше + чертежи и фото. Благодаря многообразию конструкций слуховых окон на крыше они подойдут для любого типа кровли.

В этой статье вы узнаете о том, какие есть типы и функции таких окон. В статье описана информация о стандартных конструкциях, все тонкости проектирования, монтирования и выбора.

Разновидности оконных проемов на крыше

В современных домах вы сможете увидеть четыре вида слуховых проемов:

Это устройство проема с торцевой (фронтальной) стороны является самым популярным решением для мансардных и двускатных крыш. Помимо этого, окно на фронтоне стало экономически выгодным вариантом, так как монтаж аналогичен врезке обычного окна.

Дормер. В обиходе двускатная крыша, которая имеет слуховое окно, выступающее за скат кровли, имеет простое название «кукушка». Такое окно – это тоже популярный вариант с множеством модификаций. В качество дополнительного элемента архитектуры дома, кукушка усложняет конструкцию, а это приведет к незапланированным расходам. Но все же дормер несет и эстетическую нагрузку, а именно увеличивает жилую площадь и расширяет обзор по кругу. Стекло обязательно устанавливают вертикально, и это немного ограничивает поступление света.

Антидормер. Он, в противоположность описанной выше конструкции, не выступает за кат, а наоборот, встраивается и как бы оказывается утопленным в его поверхности. К слову он еще и дешевле, хотя вам придется потратиться на улучшенную гидроизоляцию. Несмотря на оригинальность внешнего вида, такая разновидность не подойдет для широкого применения, так как будет уменьшать полезную площадь помещения чердака. Антидормер с вертикально расположенным в нем стеклом подойдут для монтажа в ломаной крыше мансарды.
Мансардное окно. Слуховое окно на крыше мансарды встраивают в наклонную плоскость кровли, что и обеспечивает естественное освещение по максимуму. Установке наклонного окна характерны небольшие объемы работ и размеры, причем выглядят они эффектно, но есть и свои издержки – они обойдутся вам несколько дороже стандартных пластиковых окон, а также склонны к протеканиям и при высоком расположении неудобны в эксплуатации.

Если вы хотите наполнить помещение чердака солнечным светом, будет отличным вариант установка зенитного фонаря. Это специальная светопрозрачная конструкция, которую устанавливают на плоскую кровлю. По размеру и конфигурации они настолько разнообразны, что станут элегантным дополнением для выполненных в любом стиле домов. Но для установки зенитного фонаря потребуется тщательное проектирование и подбор материалов.

Конструкции и их разнообразие

Может показаться, что разнообразие конструкций и дизайнерских решением не знает границ, и каждый мастер старается сделать свое слуховое окно лучше.

И все эту красоту можно выделить в виде несколько типичных конструкций окна, в числе которых есть такие модели:

С односкатной кровлей. Это окно, имеющее боковые стенки и плоскую кровлю, причем уклон кровли должен быть обязательно меньше, чем у основной крыши. В этой конструкции будет много места под потолком (в отличие от модели следующего вида).
С двускатной кровлей. Столь любимая всеми и ставшая классикой кукушка, в котором устройство стропильной системы очень похоже на традиционную двускатную крышу.
Дормер треугольной формы. Это упрощенная разновидность двускатной кровли, которая нужная для того, чтобы придать строению сказочно-романтичный вид. Отличительной особенностью является то, что нет боковых стенок, и это делает дормер несложным в исполнении. Главным недостатком является то, то в помещение поступает совсем немного света.
Дормер под вальмовой крышей. Вальмовая кровля со слуховым окном всегда будет привлекать внимание окружающих, благодаря ней здание будет элегантным и респектабельным. Для того, чтобы достичь гармонии, угол наклона вальмы над дормером обязательно должен быть таким же, как и над основной кровлей.
Дормер арочной формы. Он очень красивый, но при его обустройстве возникает множество проблем, и поэтому такой вариант встречается крайне редко. Такого типа оконные проемы иногда выставляют вертикально, один над другим.
Летучая мышь. Это оригинальный вид оконного проема, который вытянут и заострен к углам (в архитектуре тех времен назван «бычьим глазом»). Но для сооружения такой пластичной формы потребуется помощь профессионала, который ранее выполнял такие сложные проекты.
Зенитный фонарь. Это конструкция, которая придает постройки эффект легкости и воздушности, и может иметь форму сферы, пирамиды, овала или прямоугольника.

Функция слухового окна

Большинство людей знают, что в доме должно быть хотя бы одно слуховое окно, поэтому конструкция слухового окна на крыше в чертеже есть всегда.

У современных окон на кровле есть несколько функций:

Проветривание. Это первая и самая главная функция проема. На чердачном помещении обязательно должна быть качественная вентиляция, за счет чего материалу кровли не будет грозить порча и деформация.
Освещение. Это вторая цель, которая тоже относится к практическим, и она полностью оправдывает все те трудности, с которыми придется столкнуться при проектировании и установке. С этой целью лучше всего справятся именно мансардные окна.
Расширение полезного пространство. Но это то качество, которое присуще не всем разновидностям слуховых окон.
Выход на крышу. Если потребуются ремонтные работы, то слуховое окно будет самым безопасным и удобным способом попасть на крышу.
Дизайн. Типичный дом со стандартной крышей выглядит немного старомодно и скучно. Слуховые окна станут прекрасной возможностью для того, чтобы сделать ваш загородный дом уникальным и привлекательным.

Нюансы проектирования

В первую очередь слуховое окно обязательно должно соответствовать общей концепции архитекторского плана загородного дома. Когда настанет время принять решение о том, необходимо ли слуховое окно на крыше, конструкцию потребуется внести в эскиз, чертеж, а после и в окончательный проект. Проектирование каркаса для будущего слухового окна и стропильной системы на крыше дома должно быть проведено одновременно. Сложность проекта и параметры окна будут во многом определены тем, какой материал для кровли вы выбрали.

После того, как каркас будет готов, придет очередь пирога для кровли. Для получения качественной прослойки потребуется продумать, какую теплоизоляцию и гидроизоляцию вы будете использовать, а также выбрать заранее финишный материал для кровли.

Есть определенные нормативы СНиП по отношению к слуховым окнам, правда к частному строительству это больше относится как рекомендации, и предложены самые рациональные способы проектирования:

Возможность обустройства. Вряд ли вы найдете место дл расположения, если угол ската будет менее 35 градусов. В этом случае советуем использовать только оконные проемы на фронтонах.
Габариты. Минимальные показатели проема – это 120 см на 80 см.
Размещение. Главные задачи конструкции слухового окна на крыше, чердаке и мансарде – это вентиляция и освещение, поэтому оптимальным решением будет установка на любой стороне дома, кроме северной.
Местоположение на крыше. Выбор места для оконного проема на крыше – это лишь дело вкуса. Главным моментом является то, чтобы окна не были расположены слишком близко к краю крыши (с карнизу, коньку, стене фронтона – не менее 100 см), так как это может ослабить надежность системы.
Местоположение несколько окон. Если вы планируете сделать несколько окон подряд, то расстояние между ними должно быть хотя бы 80 см. Такое расстояние требуется для того, чтобы не было проблем при укладке финишного покрытия. Помимо этого, при близком расположении окон будет усугублен в будущем профилактический осмотр, а зимой будет скапливаться снег и его будет сложно убрать с крыши.
Размещение окна на мансарде. Расстояние проемов до пола мансарды должно быть не меньше, чем 100 см.

Особенность слуховых окон, как элементов архитектуры, состоит в том, что их количество и вид подбирают в зависимости от того, какой у дома стиль и назначение (утилитарное или декоративное). Поскольку при частном строительстве нет четко установленных правил, остается руководствоваться своим опытом в строительстве и вкусами заказчика/проектировщика.

Как выбрать слуховое окно

При выборе типа слухового окна, которое подойдет для крыши вашего дома, следует выделить цели, которые вы поставили для окон. Определители, что для вас приоритетнее:

Улучшение эстетики, когда хочется добавить постройке оригинальности. В этом случае идеальным выбором будет дормер в виде арки, «летучая мышь» или зенитный фонарь.
Естественное освещение, которое будет как нельзя кстати на жилой мансарде. Советуем для этого купить мансардный стеклопакет, так как это будет практично – при современных моделях окон даже при большой площади остекления, такие стеклопакеты будут безопасными и оснащены энергосбережением, а это дополнительные положительные характеристики.

За последние несколько лет владельцы домов стали разборчивее и теперь отдают выбор в пользу мансардных окон, нежели слуховых. К слову, последние часто встречаются только в тех домах, которые выполнены в классическом стиле.

Это можно объяснить следующим образом:

Мансардные окна дают улучшенный воздухообмен и способны пропускать на 35% больше света.
В большинстве загородных домов при возведении были использованы современные проекты, и именно в такого типа постройках мансардные окна будут выглядеть естественнее.
Несмотря на повышенную стоимость, такие окна все же более экономные, так как для их установки не потребуется изменять конструкцию кровли и это не так трудоемко.

Если же вы решили, что конструкция слухового окна на крыше будет лишней и захотите полностью от нее отказаться, вы получите следующие малоприятные последствия:

Отсутствие своевременной циркуляции воздуха через систему вентиляции или оконный проем может привести к увеличению влажности и образованию конденсата.
При отсутствии нормального освещения вместе с высоким уровнем влажности начнет образовываться плесневый грибок, а это запустить процесс разрушения системы стропил.
Крыша без оконного проема более герметична, но в этом есть своим минусы, так как при сильном порывистом ветре появится разницы давлений воздуха, а оно внутри еще выше. Также из-за этой разницы за через чур закрепленную кровлю будет действовать подъемная сила, как на крылья самолета. А слуховое окно при наличии выравнивает давление на улице и в помещении, что будет препятствовать повреждениям кровли.

Заключение

Слуховые окна – это далеко не последний элемент, который влияет на восприятие дома, поэтому проектировать такие элементы следует еще при создании эскиза.

При ошибке в расчетах или работе вы можете превратить оригинальную деталь архитектуры в дефект, который будет бросаться в глаза и влиять на надежность конструкции. Предусмотрительные владельцы дома поручают создание крыши и установку оконных проемов на кровле только специализированных компаниям.

Опытные проектировщики и кровельщики дадут потрясающий результат – отличную стропильную систему, надежную гидроизоляция и теплоизоляция и эстетически привлекательную отделку.

Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Источник: https://domsdelat.ru/okna_i_dveri/konstruktivnye-osobennosti-sluxovogo-okna-na-kryshe.html

Устройство слуховых окон на крышу

Слуховым называется окно, устроенное в кровле здания. Основная его функция — проветривание и освещение чердачного пространства. Однако, помимо чисто технических функций, слуховые окна имеют декоративное значение, являясь немаловажным компонентом внешнего облика здания. В данной статье разберём основные разновидности слуховых окон, их конструкции, нюансы выбора и размещения.

Небольшой экскурс в историю

Впервые слуховые окна стали использоваться архитектуре средневековой Европы, получив особое распространение в эпоху Возрождения (XV-XVI века). В готических постройках они традиционно украшались богатой лепниной или резьбой, башенками, боковыми пилястрами и фальшколоннами. Конструктивно они являлись продолжением стены фасада здания, и располагались параллельно ему. Видные издалека, подобные конструкции в изысканном декоративном обрамлении становились настоящей визитной карточкой всего здания.

Строительный термин «слуховое окно» используется только в русском языке, не имея аналогов в других странах. Так, в Европе окна в кровлях здания, со времён средневековья традиционно именуются на французский манер «люкарнами».

Слуховые окна — люкарны

В Англии и США более в ходу наименование dormer или skylight — мансардный, световой люк. Откуда же в нашем языке появилось это достаточно странное название? Имеется две версии происхождения этого наименования. Одна дана в словаре русского языка В. Даля, а другая — связана с преданием о строительстве Московского манежа.

Великий русский учёный-этнограф Даль в своём словаре даёт следующее толкование этому архитектурному термину. «Окно для слуха, проделанное в кровле». Слово «слух» ранее в разговорном русском языке имело значение и как «продушина», «вентиляционное отверстие». К этому толкованию и склоняется Даль, потому как «слушать на чердаке через это окно нечего». Широко распространена и легендарная версия, связанная с постройкой в Москве манежа. Это здание, ныне располагающееся на одноимённой, Манежной площади, было возведено в честь пятилетнего юбилея изгнания из России наполеоновских полчищ.

Как видим манеж имеет множество слуховых окон

Первоначально Манеж носил наименование Экзерциргауз, и предназначался для строевой подготовки войск, а также для смотров и парадов во время непогоды. Инициатором строительства выступил лично император-победитель Александр-I. Возведение здания было закончено за год, и принимать строение должен был лично самодержец. Но, к моменту посещения Манежа Александром произошла большая неприятность: подвесные потолки, богато изукрашенные гипсовой лепниной, по какой-то причине заметно деформировались. Это не ускользнуло от придирчивого взора императора, который приказал выявить и устранить причину дефекта.

Причина оказалась проста: деформация стропил, сделанных из лиственницы. Металлическая кровля Манежа раскалилась на летнем солнце, а вслед за ней разогрелось и чердачное пространство, сделанное без отдушин. Исправлять ситуацию было поручено инженеру-строителю Слухову, который нашёл выход в устройстве на всём протяжении кровли двух рядов вентиляционных окон. С тех пор кровельные окна стали неизменной частью конструкций всех крупных зданий, особенно крытых металлом. А в отечественной архитектуре они, по имени инженера Слухова, за ними якобы закрепилось название «слуховых».

Более подробно об истории слуховых окон:

Типы кровельных окон

Со временем слуховые окна стали делать во всех домах, чему способствовала мода на обустройство на ранее необитаемых чердаках жилых мансардных помещений. Сегодня все их разновидности условно можно разделить на несколько основных типов:

Фронтонные. Устраиваются в торцевой, щипцовой стене дома и на сегодняшний момент является самой распространенной и простой конструкцией. Применяется для двускатных крыш, и представляет собой врезку обычного окна в щипцовую стену. Геометрическая форма его бывает самой разной — от прямоугольной до круглой и многогранной.
Дормер. Данная конструкция пришла к нам из Англии, о чём свидетельствует его название. В России его часто неофициально именуют «кукушка». Располагается оно непосредственно в кровле здания, выступая за его пределы. Дормер имеет несколько вариантов, в зависимости от формы стен и наружных скатов. Подобный тип слухового окна конструктивно достаточно сложен, и влечёт дополнительные затраты времени и сил на своё обустройство. Однако, он позволяет увеличить внутренний объём чердачного помещения и имеет неоспоримые дизайнерские достоинства.
Антидормер. Подобное слуховое окно также располагается в скате кровли. Но, в отличие от дормера, не выходит за пределы ската, а наоборот, как бы утапливается в нём. Такая конструкция, хотя и обладает своей эстетической привлекательностью, не столь популярна из-за сложности осуществления и необходимости тщательной гидроизоляции. Также антидормер «съёдает» значительную часть внутреннего подкровельного пространства.
Мансардное окно. Вариант, который устанавливается в скате кровли, но не выступает и не утапливается в ней. Окно располагается под углом, вровень со скатом. Это позволяет максимально увеличить уровень естественного освещения мансарды. По своей конструкции подобный вариант слухового окна наиболее простой и недорогой. Минус — необходимость хорошей гидроизоляции стыков оконной конструкции и скатов кровли во избежание протекания.
Зенитный фонарь. В строгом смысле, зенитные фонари не считаются слуховыми окнами, хотя исполняют те же функции. Они устанавливаются на плоских кровлях, и предназначаются для поступления солнечного света внутрь здания. При наличии в конструкции зенитных фонарей открывающихся створок, они служат и для вентилирования помещений.

Далее подробнее рассмотрим варианты слухового окна-кукушки, или дормера, как наиболее многообразного и сложного в устройстве.

Разновидности окон-дормеров

Слуховое окно-дормер обладает наибольшей эстетической привлекательностью, и даёт мастерам строительного дела — как профессиональным архитекторам, так и плотникам-самоучкам, — наибольший полёт фантазии. Сегодня можно встретить самые разные виды «кукушек», располагающихся на сельских избах и загородных особняках, общественно-административных зданиях и дачных домиках. Наиболее распространены следующие конструкции дормеров:

Односкатные. Крыша слухового окна имеет наклон в сторону улицы.
Двускатные. Форма крыши такой «кукушки» повторяет классическую двускатную крышу обычного строения.
Треугольные. Упрощённый вариант двускатного дормера, в котором отсутствуют боковые стены.
Вальмовые. Имеет более респектабельный вид. Традиционно наклон вальмы делается под тем же углом, что и наклон ската кровли дома.
Плоские, или французские. Имеют плоскую крышу, по бокам со всех трёх сторон снабжённую небольшими скатами.
Арочные. Достаточно сложный в исполнении вариант слухового окна с закруглённой в виде арки крышей.
«Летучая мышь». Усложнённый вид арочного дормера, имеющий криволинейную форму, сужающуюся и заостряющуюся к краям. В Европе также именуется «бычьим глазом».

Это только основные, так сказать, типовые варианты дормеров. На самом деле имеется множество переходных форм, сочетающих в себе элементы той или иной конструкции.

Технические функции слухового окна

Помимо декоративно-эстетических функций, слуховые окна играют и чисто утилитарную роль. Причём эта роль является основной — от неё зависит долговечность и удобство эксплуатации строения. Среди их главных технических предназначений можно назвать:

Вентиляция. Это основная функция любого слухового окна. Без эффективно действующей вентиляции, в чердачном пространстве неизбежно будет концентрироваться сырость. А повышенная влажность, в свою очередь, приводит к образованию грибка и плесени, сокращающих срок службы кровельных конструкций и отделочных материалов.
Освещение. При обустройстве под кровлей жилого мансардного помещения, актуальным становится вопрос обеспечения в нём естественного освещения. Единственным доступным вариантом является слуховое окно, пропускающее в помещение солнечный свет.
Увеличение внутреннего пространства. Этим качеством обладают окна-дормеры, выходящие за пределы кровли. Чем больше они по своим размерам, тем больше дополнительной полезной площади получает мансарда.
Выход на крышу. Слуховые окна можно использовать и в качестве технических люков для выхода на крышу. Такая необходимость может возникнуть для проведения ремонтных работ на кровле, и использовать для выхода слуховое окно — наиболее простой и безопасный вариант.

В зависимости от того, является ли чердачное помещение жилым, или нет, слуховые окна могут застекляться, или забираться декоративной решёткой.

Стекло обеспечивает тепло в жилой мансарде, но позволяет вентилировать помещение только при открытии створки. Если чердак не жилой, то остеклять кровельные окна не рекомендуется. Лучше остановиться на варианте с решёткой или жалюзи, препятствующим проникновению на чердак кошек и птиц, но не препятствующих естественной вентиляции.

Требования строительных нормативов

Своды строительных нормативов предъявляют к слуховым окнам свои требования. Так, согласно СНиП, фронтоны окна, устроенного в скатной кровле, должны поддерживаться с помощью боковых стенок. Высота этих боковых стенок не должна быть менее полутора метров. Опираться боковые стенки должны на балки чердачных перекрытий, а фронтон окна — дополнительно на внешнюю стену здания. Поэтому, в соответствии с нормативами, при строительстве каркаса крыши, первоначально монтируется стропильная система, а уже после этого к стропилам привязываются стойки.

Далее обустройство слухового окна-дормера производится по схеме, прописанной в ГОСТ №12-506-81. Прилегающие к боковым стенкам дормера стропила делаются сдвоенными, а их концы обрезаются вровень с внешней стеной здания. Затем между ними стропилами устанавливаются балки, служащие перемычками. Крепить эти балки к стропильным ногам нужно при помощи накладных кронштейнов. Не допускается врубка или врезка в стропила, поскольку это ослабляет конструкцию кровельного каркаса.

Фронтонные каркасы делаются строго вертикально, вровень с внешней несущей стеной постройки. После монтажа конька дормера вновь производится проверка на вертикальность фронтона. Все соединения тщательно крепятся при помощи накладных кронштейнов и саморезов, либо сквозных болтовых соединений. Для обшивки фронтона слухового окна рекомендуется применять влагостойкую фанеру.

Все положения ГОСТа применительно к частному строительству носят скорее рекомендательный характер. Поэтому домашний мастер, самостоятельно строящий дом, может допускать отступления от строительных нормативов, но не в ущерб техническим характеристикам конструкции. Так, следует предусмотреть эффективную гидроизоляцию крыши и стен дормера, особенно в местах его сопряжения с кровлей дома.

Если мансарда жилая, то следует обеспечить нужный уровень теплоизоляции, обшив стены и крышу слухового окна утеплителем и парогидроизоляцией.

В качестве дополнительных рекомендаций можно учесть такие:

Если в кровле планируется устроить несколько окон, рекомендуется выдерживать расстояние между ними в 0,8-1м. Такая дистанция оптимальна для установки стропильных конструкций, и дальнейшего монтажа кровельного материала.
Высота верхней части проёма выдерживается в рамках 1,8-2м, чтобы человеку среднего было удобно подходить к окну, не ударяясь головой.

Как сделать слуховое окно своими руками смотрите в следующем видео:

Особенности выбора

При выборе типа слухового окна, нужно опираться на ряд факторов. Если чердак является не жилым, а окно нужно лишь в качестве вентиляционного отверстия, то лучше остановить свой выбор на фронтонном варианте. Это самый простой и малобюджетный тип слуховых окон, который легко вырезать даже в уже готовой крыше.

Когда владелец дома желает украсить кровлю декоративной конструкцией, придающей постройке оригинальный и изысканный вид, можно выбрать один из типов окон-дормеров. Благодаря своей конструкции, они хорошо заметны извне, и могут исполняться в различных дизайнерских вариантах. Они же решат проблему недостаточного объёма внутреннего пространства чердака.

Для жилых мансард более всего подойдут наклонные окна, установленные вровень со скатом крыши. Они обеспечивают отличное естественное освещение внутреннего пространства. В то же время мансардное окно — наиболее простой вариант для установки непосредственно в кровле, не требующий возведения дополнительных каркасных конструкций в виде стенок и фронтонов. Для хорошей теплоизоляции рекомендуется устанавливать в мансардных окнах стеклопакеты.

Слуховые окна являются не только архитектурно-эстетическим элементом конструкции дома, но и выполняют важные технические функции. Поэтому, к их выбору и обустройству следует подходить максимально ответственно, учитывая все факторы, влияющие на их эксплуатационные характеристики.

Источник: https://balkon4life.ru/osteklenie/krysha/ustrojstvo-sluhovyh-okon/.html

Гидроизоляция и утепление мансардных окон

Установка окна мансарды – не самое сложное занятие, однако оно требует грамотного подхода. Окна необходимо правильно гидроизолировать и утеплить, в противном случае в помещение будет попадать влага, оно может промерзать при сильных морозах. Утепление поможет избавиться от этих проблем, поможет сделать мансарду не только более теплой, но и более тихой.

Зачем нужно окно в мансарде?

Окна мансарды установить необходимо для того, чтобы превратить темное чердачное помещение в светлое и проветриваемое. Это поможет не только увеличить срок эксплуатации кровельного пирога, но и превратить помещение в жилое. В мансарде можно устроить несколько спален, рабочий кабинет, детскую или гостиную. От того, как планируется использовать помещение, зависит и то, какое освещение в нем должно быть. Например, для спальни не нужен яркий свет, поэтому большие окна там не потребуются, для гостиной и детской, наоборот, необходимо больше простора и хорошего освещения.

Если опыта и теоретических представлений о том, как поставить окно на мансарде, у вас нет, лучше доверить работу профессионалам. Если работа будет выполнена неправильно, окна будут пропускать холод, на этаж будет попадать влага, что неблагоприятно отразится на строении в целом и комфорте проживания в нем. Мы расскажем, как правильно выбрать окна, какое освещение должно быть и как правильно установить и утеплить конструкцию.

Где установить окно?

Устройство мансардных окон в крыше может быть разным, однако важно правильно выбрать место, где такая конструкция будет установлена. Чаще всего окна ставят между стропилами, расстоянием между ними диктуется размер окна. Стропильную систему кровли нарушать нельзя: это может привести к ее ослаблению и разрушению.

Поэтому выбор у владельцев помещения небольшой – либо ставить высокие и длинные окна, если нужно больше света, либо устанавливать несколько изделий на некотором расстоянии друг от друга.

Это наиболее оптимальный вариант, так как он позволяет равномерно распределить нагрузку между стропил, дает наиболее выгодное, равномерное освещение.

Размер окна зависит от площади мансардного этажа. Остекленная площадь должна быть от 10% от общей площади пола, чем больше остекления, тем лучше будет освещение в помещении. Важно заметить, что оконный проем делается без вмешательства в стропильную систему, однако допускается и даже желательно его усиление, так как рама и остекление имеют достаточно большой вес.

Обратите внимание на выбор окна по ширине: рама должна быть уже проема на 6 см, это расстояние потребуется как раз для утепления конструкции. Если стропила стоят достаточно близко друг к другу, и нет возможности поставить одно широкое окно, можно разместить рядом друг с другом два более узких, которые поместятся между стропил.

Высота установки мансардного окна зависит и от того, под каким углом располагается скат кровли. Если скаты пологие, окно удобнее всего будет разместить ближе к верхней части, если крутые – наоборот, ближе к низу. Оптимальная высота, наиболее удобная для использования и установки мебели, отопительных приборов – 80-130 см от пола.

Если черепица выполнена из керамики, придется разместить окна по ее краям, так как такие изделия нельзя резать. Если кровля покрыта любым листовым материалом, проблем не возникнет, и можно будет установить окно в любом удобном месте.

Стоит обратить внимание на то, что чем выше расположено окно, тем больше оно будет давать света, то же самое касается и наклона: чем он больше, тем больше света.

Как утеплить откосы мансардного окна?

Утепление играет важную роль, поскольку позволяет не только защитить конструкцию от промерзания, но и избавиться от сквозняков, сэкономить на отоплении, так как теплый воздух будет больше держаться внутри помещения.

Если есть возможность, изделие лучше всего установить до того, как в помещении была выполнена чистовая отделка. Для того чтобы создать проем, нужно наметить его изнутри таким образом, чтобы не были задеты стропила. От последних нужно отступить 2-3 см с каждой стороны. Будущая гидроизоляция должна перекрывать кровельный материал на 20 см. Материал заводят внутрь, прикрепляют при помощи степлера, после этого снимают часть кровельного покрытия, со стропил срезают обрешетку для кровли.

Установка мансардных окон своими руками лишит вас гарантии на изделие, однако если вы достаточно уверены в своих силах, можете проделать работу сами, следуя инструкции. Важную роль играет качество установки окон, то, как они будут отрегулированы. Важно не оставить щелей, через которые с улицы сможет проникать влага и холодный воздух.

Слабое место мансардных окон который требует особого внимания чтоб избежать промерзания и образование конденсата.

Утеплить окна мансарды своими руками можно уже после монтажа основной конструкции: для этого по всей ширине откосов с внутренней стороны монтируют теплоизоляционный материал. Важно, чтобы утеплитель закрыл все зазоры. Применять рекомендуется влагостойкие виды утеплителя, например, экструзионный пенополистирол.

Особенности гидроизоляции

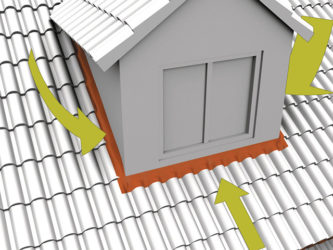

Герметизация мансардного окна является одной из самых важных задач: так как проем находится в кровле и располагается под наклоном, велика вероятность, что при недостаточной герметизации он будет пропускать влагу в помещение, а стекло станет запотевать, что тоже не лучшим образом сказывается на состоянии стен и кровельного пирога. Особенности проведения работ:

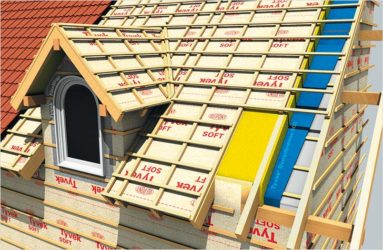

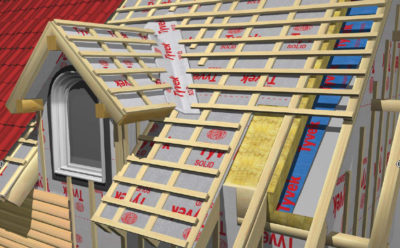

Над оконным проемом обязательно нужно поставить дренажный желоб. Гидроизоляцию размещают вокруг конструкции, потребуется завести ее и под желоб, между обрешеткой. Это нужно для того, чтобы влага попадала в него, а не на конструкцию.
Для качественной защиты окна от воды применяют гидроизоляционный фартук, который продается вместе с окнами. Его потребуется уложить вокруг рамы как можно плотнее, прикрепляют к брусу обрешетки, используя для этого строительный степлер.
После монтажа фартука настилают материал кровли и переходят к установке оклада. Начинают с нижнего фартука, затем переходят к верхнему, боковые монтируют в последнюю очередь.
Оклад крепят к обрешетке, сделанной для оконной рамы. Для того чтобы оклад плотно прилегал к окну, его придавливают специальным элементом, также продающимся в комплекте с окном.
Стыки нельзя закрывать монтажной пеной, так как она под воздействием солнца быстро приходит в негодность применяют специальные водостойкие герметики.

Источник: http://OknaNaGoda.com/okna/mansardnie/gidroizolyaciya-i-uteplenie-mansardny.html
