В этой статье:

Конструкция теплого пола водяного: 10 лучших схем + инструкции!

Классический вариант теплого водяного пола – толстая бетонная стяжка, в которую уложены металлические или пластиковые трубы с горячей водой.

Устройство теплого водяного пола

Бетонная конструкция при помощи современных материалов и технологий максимально изолируется для снижения тепловых потерь.

Обязательно применяются теплоизоляционые материалы

Управление отоплением и контроль режимов функционирования осуществляет специальный блок механизмов, исполнительных устройств и датчиков.

Коллектор водяного теплого пола

Нагревается самый нижний элемент комнаты, улучшаются процессы тепловой конвенции воздуха, температура становится одинаковой по всему объему, исчезают мертвые зоны и сквозняки. Теплые полы удачно совмещают комфорт и эстетику, создают самые благоприятные условия для пребывания людей. Теплые полы имеют ряд преимуществ перед другими методами отопления помещений за счет оптимальной конструкции.

Сравнение отопительных систем

Каков принцип работы «теплого пола»

Эстетика и гигиеничность «теплого пола»

Ограничения по монтажу теплых полов

О них не любят говорить производители, но они есть. Перед тем как выбирать конкретную конструкцию теплых полов, нужно ознакомиться с проблемными сторонами такого вида отопления.

Помещения общего пользования нельзя обогревать теплыми полами. Тепловые потери в этом случае настолько велики, что полностью теряется экономическая целесообразность, эксплуатация обходится очень дорого в сравнении с другими видами обогрева, а эффективность значительно понижается.
Энергоэффективность системы
В большинстве случаев теплые полы рекомендуется использовать в качестве дополнительного отопления помещений. Только если теплоизоляция помещений выполнена с учетом жестких международных стандартов, есть возможность сделать их основным способом обогрева помещений.
Водяной теплый пол может быть как дополнительным, так и основным источником тепла

Можно ли отопить дом с помощью системы «теплого пола», без радиаторов
Если в многоквартирном доме существует общая система водяного отопления, то никакие конструкции теплых водяных полов монтировать нельзя. Это строго запрещается владельцами домов, получить от них разрешение практически невозможно.
Отопление балкона теплым полом от радиаторов

Схемы установки теплого пола, где запрещено устанавливать систему

Схема теплого водяного пола с трехходовым клапаном

Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом

Понимание причин существования ограничений позволит в дальнейшем выбрать оптимальную конструкцию теплого пола с водяным отоплением. В настоящее время существует несколько типов конструкций теплых полов с водяным теплоносителем: тонкие, легкие и бетонные. Кратко рассмотрим каждый из них с точки зрения потребителя и строителя. Такой подход даст возможность рассказать о реальных, а не рекламных технических характеристиках.

Бетонная конструкция водяного теплого пола

Виды систем водяного теплого пола

Одновременно несущим и теплораспределительным слоем является бетонная стяжка. Она может быть различной толщины, конкретные параметры выбираются с учетом максимальных нагрузок на пол, архитектурных особенностей здания и пожеланий заказчиков. Эту конструкцию иногда называют «заливной» или «мокрой».

Стяжка над водяным тёплым полом

По эффективности и коэффициенту полезного действия занимает лидирующее положение. Есть и недостаток – значительно усложняются ремонтные работы в случае появления аварийных ситуаций, увеличивается нагрузка на перекрытия. При качественном выполнении строительно-монтажных работ срок эксплуатации таких конструкций превышает пятьдесят лет.

Укладка водяного тёплого пола в бетонную стяжку

«Бетонная» конструкция устанавливается только по бетонным плитам перекрытия и состоит из нескольких обязательных слоев, каждый из которых играет важную роль.

Гидро- или пароизоляция. Что именно класть выбирается на месте с учетом характера эксплуатации помещений их назначения. В большинстве случаев вполне подходит обыкновенная полиэтиленовая пленка: очень надежный, универсальный и дешевый вариант. Влага может попадать из подвальных помещений, после аварий в водопроводных сетях, конденсироваться на стыке теплых и холодных поверхностей.
Расстеленная на полу пленка выполняет роль гидроизоляции
Лента для компенсации тепловых расширений конструкций пола. Изготовлены в виде полоски вспененного полиэтилена, толщина примерно 6 мм, ширина до 180 мм. Принимает расширение цементной стяжки, не позволяет появляться распирающим нагрузкам на стены по периметру помещения. Обязательна к использованию в «бетонных» конструкциях.
Краевая лента на фото

Практический совет. Профессиональные монтажники теплых полов при помощи демпферной ленты разбивают значительные по площади участки теплых бетонных полов на меньшие сегменты. Это полностью исключает появление трещин, возникающих в больших конструкциях вследствие разности температур.

Перед укладкой ленты стены выравниваются и очищаются, на тыльной стороне есть специальный полиэтиленовый фартук. Он служит для закрытия щели между стенкой и плитой перекрытия, пользоваться ним нужно обязательно, если этого не сделать, то возможны протечки цементного молочка на нижние этажи.

Теплоизоляционные материалы. При бетонной конструкции нагревательных систем нужно пользоваться уплотненными или прессованными теплоизоляторами с повышенными показателями прочности.

Теплоизоляция для теплого пола Термопол

Изоляция – главный элемент, оказывает непосредственное влияние на эффективность систем. Особенно это важно для первых этажей, если теплоизоляция не выполняет поставленных задач, то тепловая энергия теряется в подпольных пространствах. Строительные нормы регламентируют толщину теплоизоляции в зависимости от материала ее изготовления и физических характеристик перекрытий. Для бетонных плит толщина должна составлять не менее пяти сантиметров.

Мат для водяного теплого пола Пенощит

Часто в этих целях применяется прессованная стекловата и прочный пенополистирол. Плотность материалов должна быть не менее 30 кг/м3, для улучшения коэффициента теплопроводности лицевая поверхность может покрываться алюминиевой фольгой.

Маты для теплого водяного пола

Теплоизоляционные маты

Трубы. Могут быть пластиковыми или металлическими.

Труба для тёплого пола

Наиболее дешевые пластиковые, самые дорогие – медные.

Труба медная для теплого пола

Не стоит приобретать дорогие варианты, эксплуатационные показатели пластиковых труб соответствуют современным требованиям потребителей. Для увеличения прочности при повышенных температурах полиэтиленовые трубы имеют армирующий слой, изготавливаются из высокомолекулярного полиэтилена с инновационными добавками.

Полиэтиленовые трубы PEХ

Укладка водяных труб подогрева производится по утеплительному слою, схемы и вид укладки подбираются мастером в зависимости от размеров и конфигурации помещений. Для фиксации положения применяются специальные крепежные элементы. Это могут быть шины и планки, фиксаторы и специальные приспособления.

Крепление труб тёплого пола

Деформационные швы. Делаются только для помещений со сложной геометрической конфигурацией пола или очень длинных. Такие слои предупреждают возникновение в стяжке критических внутренних тепловых напряжений.

Деформационный шов

Укладка труб через деформационные швы

Деформационный шов. Вид пересечения шва и трубы

После монтажа труб обязательно выполняется их проверка на герметичность швов и соединений. Каждый контур через коллектор подачи заполняется водой, испытания производятся с увеличенными показателями давления (примерно 6 Бар). Система оставляется под давлением на сутки–двое, после испытательного срока проверяется остаточное давление, визуально определяются места протечек.

Проверка пола под рабочим давлением

Если обнаружились недостатки, то они немедленно устраняются, а испытание на герметичность делается повторно.

Стяжка. Последний верхний слой отопительного пирога системы. Использовать обыкновенный цементно-песчаный раствор не рекомендуется, нужно приобретать специальные смеси с пластификаторами.

Бетон для заливки теплого пола

Высота стяжки над трубами должна быть не менее 5 сантиметров, в противном случае возникают риски их механического повреждения. Если нагрузки на пол будут значительными, то для улучшения несущих способностей нужно применять армирующие сетки.

Теплый пол с армированием

Они могут быть металлическими или пластиковыми. Если использование армирующих сеток является нецелесообразным, то можно в раствор добавлять фибру – пластиковые волокна. Они добавляются в раствор во время его приготовления, после застывания существенно повышают прочность на изгиб.

Бетон с фиброй

Внешний вид полипропиленовой фибры для бетона

Для финишного напольного покрытия лучше применять каменные или керамические материалы. Они отлично проводят тепло и обеспечивают эффективный нагрев помещения. Дерево и все половые покрытия с использованием этого материала не считаются оптимальным решением. Кроме уменьшения эффективности функционирования системы такие материалы рассыхаются и теряют свои первоначальные свойства.

Устройство водяного теплого пола под плитку

Сухая конструкция теплого пола

Применяется в домах с деревянными элементами перекрытия, характеризуется небольшим удельным весом, позволяет значительно снизить нагрузки на несущие элементы строений. Если вес бетонной достигает 250 кг/м2, то сухой не более 30 кг/м2. Трубы с теплоносителем укладываются на основании из фанеры или ОСП плит, между ними устанавливаются полосы этого же материала.

Теплый пол водяной

Теплоизоляция монтируется непосредственно на деревянное перекрытие. Финишный слой отопительной системы – плиты ГВЛ. Они имеют неплохую теплопроводность и обладают достаточной прочностью. Изготавливаются из гипса и древесных волокон. Общая толщина системы утепления при таком варианте конструкции не превышает 10–15 см, что дает возможность их устанавливать в помещениях с низкими потолками.

Сухая конструкция требует значительно меньше усилий и времени, по стоимости считается одним из наиболее дешевых вариантов. Кроме того, во время производства работ нет строительного мусора, установку можно производить без обязательного отселения жильцов.

Недостатки – показатели теплоотдачи уступают первому варианту, теплового потока недостаточно для полноценного отопления помещений, может применяться только в качестве дополнительного.

Деревянная система теплого водяного пола

Легкая деревянная конструкция

Особенности системы в деревянном доме

Самая простая и самая дешевая, большинство элементов может изготавливаться из отходов пиломатериалов. Для опорного основания применяются низкокачественные пиломатериалы вплоть до необрезной доски.

Толщина материалов должна быть не менее диаметра труб, в противном случае появляются риски их повреждений. Трубы фиксируются специальными пластинами, размеры пластин зависят от шага теплоносителей.

Для понижения толщины отопительного пирога допускается укладка труб непосредственно на балки перекрытия, экономия по высоте может достигать трех сантиметров.

По краям доски с торцов надо сделать полукруглые пазы для заворота трубы, как это показано на фото

Укладка фольги в пазы

Теплый пол в деревянном доме

Схема деревянного водяного пола

Проложенные трубы теплого пола

Легкая полистирольная схема

Универсального использования, применяется на всех без исключения основаниях.

Полистирольная система теплого водяного пола

Состоит из следующих элементов:

гидроизоляционной полиэтиленовой пленки. Основание обязательно должно быть ровным, без острых выступов и значительных углублений;
по периметру приклеивается лента, компенсирующая расширения во время нагрева;
на основание ложатся плиты специального профиля и толщины, приобретаются одновременно с покупкой отопительной системы. Нужно следить, чтобы все элементы изготовлялись одним производителем, в противном случае могут возникать несоответствия по размерам;
плиты имеют технологические выступы, между которыми монтируется водопроводная система. В зависимости от схемы укладки используются соответствующие приспособления для крепления;
производится опрессовка труб на проверку протечек. Если все в норме, то система отопления накрывается полиэтиленовой пленкой;
завершающий слой – гипсоволокнистые плиты. На них устанавливается финишное напольное покрытие.

Полистирольная система

Для монтажа системы нужно минимальное количество времени, не требуется высокой подготовки специалистов. Недостаток – неоправданно высокая цена. Но за счет значительной экономии времени такая система по стоимости вполне конкурентная с вышеописанными.

Альтернативные конструкции

Их применяют в случае необходимости подогрева небольших площадей. Компании изготавливают гибкие рулоны с пластиковыми трубками небольшого диаметра. Такие конструкции теплых полов устанавливаются около рабочих столов, кроватей и т. д. Могут прятаться под мягкими напольными покрытиями.

Рулоны устанавливают на всех типах перекрытий и во всех зданиях. При необходимости рулон можно надрезать (только не повреждать трубки) и изогнуть под нужным углом. Недостаток – большое гидравлическое сопротивление труб с небольшим диаметром значительно увеличивает нагрузку на водяной насос. В настоящее время рулоны не имеют широкого распространения среди пользователей.

– Конструкция теплого пола для установки на бетонное основание

Как сделать теплый пол по грунту – пошаговое руководство

Многие владельцы собственных домов сталкивались в жизни с поэтапным ремонтом или возведением строения с нуля, и главной их задачей при этом являлось достижение тепла и уюта в жилых помещениях. В статье речь пойдет о том, как монтировать теплый пол по грунту своими руками.

Суть системы теплого пола по грунту

Владельцам частных домов предоставляется уникальная возможность уменьшить свои затраты на создание фундамента строения, при этом создав комфорт и уют в помещениях, смонтировав теплый бетонный пол по грунту самостоятельно.

Бетон – это материал, который позволяет сделать качественное и прочное основание. На него не составит труда уложить водяной теплый пол. Непосредственно теплый пол по грунту пирог фундамента дома и внешние стены не затрагивает, а располагается на собственном основании.

Работы по укладке при этом разделяются на два этапа:

заливание бетонного фундамента;
монтаж контура водяного подогрева полов.

Важно то, что такой способ обогрева может быть избран в качестве основной отопительной системы, поскольку он не менее эффективен, чем традиционные средства, а также более эстетичен. Если быть точнее, то система просто не видна на фото и при визуальном осмотре, в отличие от радиаторов отопления и массивных трубопроводов.

Инструментарий и необходимые материалы

Естественно, к проведению работ по созданию такого пола необходимо тщательно подготовиться, закупив определенные компоненты и комплектующие.

В этот список входят:

крупнозернистый речной песок и щебенка;
теплоизоляционный слой на фольге из алюминия;
трубы;
крепежи для труб: специальная планка для монтажа, дуги для изменения направления укладки в контуре, приспособление для фиксации и т.д.;
полиэтиленовая лента (демпферная);
сетка для армирования стяжки или фибра из полимерных веществ, улучшающая прочностные характеристики смеси под заливку;
коллектор и распределительный шкаф под него;
компоненты для цементно-песчаной стяжки или самовыравнивающаяся смесь.

Начальный этап работ делится на две основные задачи:

необходимо выбранный участок грунта очистить от лишнего мусора, сорняков и т.д.;
выставляется уровень будущего основания.

Замер уровня основания

Уровень будущего пола очень важно выставить до начала работ, чтобы понимать, как именно будет выглядеть черновая стяжка под теплый пол по грунту в пропорциональном соотношении слоев. Уровень выставляется в полном соответствии с высотой покрытий в соседних помещениях.

Начинать замеры и расчеты необходимо, начиная от входной двери помещения. Уровень чистового пола отмечается натянутыми шнурами, закрепленными на гвоздях. Далее при помощи измерительного приспособления осуществляется замер каждого укладываемого слоя.

Полы будут иметь следующую структуру (сверху вниз):

облицовка;
стяжка;
теплоизоляционный слой;
гидроизоляционный слой;
подстилка;
грунт.

Подготовительный этап для грунта

Итак, устройство чернового пола по грунту начинается непосредственно с обработки участка земли. Важно знать глубину залегания грунтовых вод, чтобы исключить риск подтопления фундамента. Для этого можно предусмотрительно произвести монтаж дренажной системы, которая будет выполнять функцию отведения воды.

Как только проблема с грунтовыми водами решена, можно давать старт процессу создания основания. Используется для этого крупнозернистый речной песок и щебенка с диаметром фракции около 3 сантиметров.

Глубина залегания слоя из этих материалов должна составлять около 30 сантиметров. Как только его засыпают, производится трамбовка с использованием большого количества воды.

Недопустимо использование чернозема или торфа вместо песка, поскольку они подвержены вымыванию.

Если грунт под домом не напитывается влагой и является сухим, укладывается подстилочный слой. В ином случае его заменяют таким материалом, как геотекстиль, чтобы исключить проникновение грунтовых вод выше данного слоя. Поверх производится насыпь из гравия или щебенки крупной фракции.

Слой подстилки

При толщине подстилочного слоя в 4-5 сантиметров его можно считать несущим. Создается он путем заливания цементно-песчаной стяжки поверх слоя щебенки крупной фракции с использованием бетона марок В7,5 или В10. Этот слой выступит в роли регулятора уровня поверхности (детальнее: «Заливка теплого пола – как правильно сделать стяжку»).

Чтобы смесь не растекалась, поверхность ограничивают при помощи реек. Необходимо дождаться застывания и отвердевания стяжки, при этом регулярно ее увлажняя. Современной альтернативой заливанию раствора становится использование профилированных мембран, применение которых сокращает время на укладку слоя.

Гидроизоляционный слой

Традиционное устройство теплых полов по грунту подразумевает наличие гидроизоляционного слоя на нижнем уровне основания. Толстый полиэтилен, укладываемый внахлест, имеет самую низкую стоимость и качество. Практичнее же использовать поливинилхлоридные и полимерно-битумные мембраны, в состав которых входит полиэстер.

Укладывая гидроизоляцию важно обрабатывать и стены помещения, делая заступ высотой в 15-20 сантиметров. Устранить выступающие части можно будет при помощи острого режущего приспособления по завершению работ.

Теплоизоляционный слой

Получить основание, защищенное от промерзания и потерь тепла можно, создав качественный теплоизоляционный слой. Да и система теплого пола будет дополнительно защищена от внешнего воздействия низких температур. Функциональная суть, которую имеет конструкция теплого пола по грунту, заключается в том, что теплоизоляционный слой блокирует утечку тепла (около 20%) и направит его строго вверх в обогреваемое помещение.

Качественный теплоизоляционный слой имеет ряд особенностей:

низкая теплопроводность;
высокая прочность;
сохранение основных характеристик при высокой влажности и т.д.

На сегодняшний день можно выбрать множество видов материалов для укладки теплоизоляции. Особое внимание стоит уделить пенополистиролу.

Существует несколько вариантов использования данного материала:

чистый пенополистирол нуждается в покрытии полиэтиленом с обеих сторон;
пенополистирол с покрытием из алюминиевой фольги – проще всего укладывается и не нуждается в дополнительных креплениях;
экструдированный материал не нуждается в дополнительном покрытии.

Создание бетонного основания

Заливка армированного бетонного основания обязательна для создания прочного высококачественного пола (детальнее: «Как сделать бетонный пол в частном доме своими руками — инструкция»).

Лучше всего разметить поверхность под заливку посредством реек 5-сантиметровой ширины и в 2 метра длиной. Стоит придерживаться шага между ними около 1 метра, что позволит заливать раствор полосами.

На центр комнаты укладывается квадратный метр армированной сетки толщиной в 3 сантиметра. По периметру комнаты стык основания со стенами проклеивается демпферной лентой.

Делается это таким образом, чтобы она выступала на пару сантиметров над уровнем будущей бетонной стяжки. Использовать лучше всего бетонную смесь марки М100.

Заливка начинается из дальнего угла комнаты противоположного тому, где располагается входной проем. Полосы заливают последовательно, а по факту высыхания смеси рейки, использованные для разметки, вынимаются и швы заполняются раствором.

Стяжку накрывают полиэтиленом и регулярно смачивают для лучшего закрепления и достижения максимальных кондиций.

Как только основание высохнет, его очищают от пыли, мусора, различных пятен и осуществляют грунтование. Далее начинается монтирование в наш пирог теплого пола по бетону, если не требуется дополнительное выравнивание основания.

Подбор труб

Когда рассматривается установка в пирог теплого водяного пола по грунту необходимо определиться с тем, какие трубы будут использоваться для этого.

На самом деле материал для изготовления может быть любым:

металлопластик;
полиэтилен;
оцинковка;
медь и т.д.

Наиболее популярными являются полимерные материалы и металлопластик. Качество труб зависит от того, какова плотность материала. Также очень важно, чтобы целостность труб сохранялась на протяжении всего контура. Такая отопительная система обычно занимает от 5 до 15 сантиметров толщины пола.

Влияют на этот показатель различные факторы: толщина утеплителя и стяжки, мощностные показатели оборудования и т.д. Недопустимо, чтобы система имела значительный уклон. Нельзя допустить, чтобы трубы укладывались на неровности с амплитудой более 5 миллиметров.

Процесс монтажа

Когда произведено внедрение в пирог бетонного пола по грунту, можно начинать процесс укладки отопительного контура.

Существует ряд правил:

чтобы не допустить излишнего нагревания покрытия, следует осуществить грамотное размещение труб по всей площади помещения. Более плотный монтаж осуществляется по периметру, а в центре контур должен быть реже, причем отступ от стен комнаты должен быть не менее 15 сантиметров;
вне зависимости от того, какова избрана схема укладки, необходимо соблюдать интервал между соседними трубами от 0,3 метра;
если труба располагается на стыке плиты и перекрытия, ее следует отделить специальной гильзой из металла;
нельзя допускать, чтобы длина отопительного контура превышала 100 метров, поскольку в такой системе снизятся основные параметры циркуляции теплоносителя (прочитайте: «Как сделать теплый пол своими руками в частном доме»).

Укладка производится двумя основными способами:

бифилярный – по спирали. В этом случае характерно равномерное прогревание труб за счет чередования подающих и обратных участков. Для подачи жидкости используется маломощный насос, а укладывать трубы очень просто за счет соблюдения угла в 90 градусов между соседними участками;
меандровый – зигзагом. Теплоноситель в такой системе остывает за время прохождения по контуру, и поверхность прогревается неравномерно. Трубы могут разворачиваться по ходу абсолютно в противоположном направлении, что сказывается на сложности монтажа. Такой способ больше подходит для помещений с линейным уклоном, поскольку теплоноситель будет циркулировать быстрее и не успеет остыть. Шкаф с оборудованием устанавливает в верхней точке контура. Также подобный способ укладки позволяет обогревать самые просторные помещения.

Вне зависимости от того, какой способ укладки был выбран, все ветви трубопроводов оканчиваются в распределяющем шкафу, располагаемом поблизости с помещением. Важно позаботиться о теплоизоляции труб, которые проходят через соседние комнаты.

Опрессовка системы теплого пола

До того, как будет залита стяжка, довершающая пирог пола по грунту с утеплителем и содержащая в себе непосредственно обогревательный контур, необходимо произвести опрессовку монтированного оборудования и труб.

Производится данная процедура следующим образом. Подключенные к коллектору трубы должны быть заполнены, воздух из них вытеснен через сливные краны, причем воздухоотводы обязательно при этом держать закрытыми.

Металлопластиковые трубы тестируются с использованием холодной воды, а полиэтиленовые проверяются посредством двойного увеличения давления в системе. Повторяется данное действие дважды и проверяется, какова была разница между давлением для проверки и значением после его снижения. Если данный диапазон не очень велик, то все в порядке. Дополнительно весь контур проверяется на наличие течей.

Также выполняется тест на термоустойчивость. Температура теплоносителя повышается до +85 градусов по Цельсию на полчаса. Затем проверяются места, где трубы стыкуются и подсоединяются к другим элементам системы. Если все в порядке, то можно начинать заливку стяжки.

Заливка цементно-песчаной стяжки

Раствор для стяжки готовится из цемента и песка в пропорции 1:3.

Также на каждый килограмм цемента можно добавить 1 грамм полимерной фибры, чтобы повысить прочностные характеристики стяжки (подробнее: «Устройство цементно песчаной стяжки своими руками»).

Процесс заливки мало чем отличается от создания основания для всего пирога нашего пола. Правда в эксплуатацию подогрев полов можно ввести не ранее, чем через месяц, поскольку именно столько времени требуется для качественного застывания стяжки.

По истечению данного периода также можно начинать процесс укладки финишного покрытия. С учетом качественного подогрева полов, необходимо подбирать и облицовочные материалы, которые не будут уступать в презентабельности. Ведь каждый владелец наверняка желает иметь в своем доме не только тепло, но и красивый интерьер, который не стыдно представить на фото или лично гостям.

Итог

Процесс создания пола на грунте в частном доме подробно описан в данной статье. Все работы выполнимы самостоятельно, но в случае возникновения трудностей всегда можно обратиться к специалистам. Строители возьмут на себя ответственность за все этапы работ – от покупки необходимых материалов, до укладки финишного покрытия и проверки системы подогрева с последующим сервисным обслуживанием при необходимости.

Водяной теплый пол своими руками — инструкция и

Водяные теплые полы – самое экономичное решение для полного или частичного обогрева частных домов, отапливаемых с помощью котла. При обогреве пола распределение температуры происходит по вертикали снизу вверх, что создает наиболее комфортные условия в различных зонах: у пола воздух получается теплее в среднем на 5 градусов, а в зоне дыхания – более прохладным. Это улучшает общее самочувствие и позволяет сэкономить энергоресурсы.

Устройство водяного теплого пола

Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:

Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
Арматурная сетка или специальные модули для укладки труб;
Трубы, уложенные в контур определенной формы;
Бетонная стяжка толщиной не менее 5 см;
Финишное декоративное покрытие.

Технология укладки водяного теплого пола

Технология выполнения теплого пола

Подготовка основания под водяной теплый пол – очень важный этап. Пол должен быть ровным, без разности высот, трещин, уклона. Иначе в системе будут образовываться перепады давления, что может ее повредить. Перед началом укладки пола основание нужно выровнять: заделать цементным раствором большие трещины, мелкие неровности можно засыпать песком.
На основание укладывают гидроизоляционную полиэтиленовую пленку.
Полосы пленки должны заходить друг на друга на 15-20 см, после укладки их необходимо проклеить скотчем.
По периметру пола, а также в местах стыка разных контуров укладывают демпферную ленту. Она изготовлена из пенополистирола, с одной стороны ленты есть самоклеящаяся полоска. К гладким стенам демпферную ленту клеят, а к шероховатым крепят с помощью саморезов. Высота ленты должна быть выше готового пола на 2-3 см.

Излишки обрезают уже после заливки бетона.
Утеплитель для пола может быть любым. Но удобнее использовать полистирол, нарезанный в виде плит. Толщина плит утеплителя выбирается после теплотехнического расчета. Плиты укладывают встык, избегая образования щелей. Если между ними образовались большие зазоры, их заклеивают скотчем, чтобы бетон не проникал между плитами.

Подготавливаем пол к установке полистирольных плит

На утеплитель укладывают арматурную сетку. Размер ячеек сетки выбирают так, чтобы при закреплении труб было удобно выдерживать шаг укладки. Арматурная сетка кладется по всей площади пола.
Начинают укладку труб от коллекторного узла, оставляя некоторый запас для крепления трубы к коллектору. Весь контур желательно выполнить из единой трубы, без муфт – они увеличивают вероятность протечки.
Трубу закрепляют на сетке с помощью пластиковых хомутов. Хомуты затягивают не туго, чтобы зафиксировать трубу, но не создать напряжения материала.
Укладывают контур пола в строгом соответствии с проектом. Форма контура и способ укладки зависит от размеров помещения.
Для контура с протяженностью более 20 метров лучше использовать контур в форме «улитки» – в нем меньше поворотов и углов, поэтому для заполнения системы можно выбирать циркуляционный насос с меньшей мощностью. Трубы при укладке не должны пересекаться и вплотную подходить к стенам и перегородкам – это нарушит условия теплопередачи.

После укладки контура можно приступать к его подключению к системе.

Концы труб тщательно укладывают на подводе к коллектору и обрезают нужную длину с помощью трубореза. Труборез обеспечивает ровные края, строго перпендикулярные оси трубы.
На концы труб надевают компрессионные фитинги: накидную гайку, разрезное кольцо и ниппель. Обжимают разрезное кольцо с помощью специального инструмента – пресс-клещей.
Подсоединяют трубы с фитингами к коллектору.

При этом можно использовать различный диаметр труб, а соединение с коллектором осуществлять с помощью разных фитингов.
Накидные гайки затягивают, используя ключ, прилагая небольшое усилие.

Подключение теплого пола к системе

В местах, где трубы выходят из пола для защиты от механических повреждений устанавливают специальные металлические уголки.
Готовую систему теплого водяного пола нужно проверить на герметичность.
Делать это можно как с помощью воды, так и используя сжатый воздух, нагнетаемый компрессором. Давление при опрессовке выбирается в соответствии с проектом.
Если теплый пол состоит из нескольких контуров, необходимо провести балансировку системы. Для этого с коллектора снимают защитные колпачки балансировочных вентилей и закручивают вентили до упора специальным ключом.
В проекте должна быть таблица, куда сведены результаты теплотехнического расчета. В таблице указано, на сколько оборотов следует открыть балансировочный вентиль для каждой петли теплого пола. Открывают их в соответствии с таблицей.

Проводим опресcовку и балансировку системы

Начинают выполнение бетонной стяжки. Замешивают или заказывают бетон марки 400. Выставляют маяки из раствора.
Систему перед заливкой заполняют водой или воздухом, чтобы в трубах было внутреннее давление, и они не деформировались. Выкладывают бетон на отдельные участки, выравнивая их правилом и проверяя по уровню. При заливке следят, чтобы уровень всех участков был одинаков.
Бетон набирает зрелость в течение 28 дней.
При этом необходимо следить, чтобы его верхний слой не пересыхал и не трескался, для этого поверхность стяжки периодически обрызгивают его водой и накрывают пленкой или укрывным материалом.
Финишное покрытие укладывают поверх бетона: плитку на плиточный клей, ламинат или паркет – обязательно с укладкой подложки, а линолеум – прямо на бетонную стяжку.

Выполняем стяжку пола и наносим финишное покрытие

Водяные теплые полы, залитые бетоном – это проверенная эффективная технология, не требующая особого ухода. Следует соблюдать требования проекта и поддерживать установленную температуру теплоносителя. Если теплые полы выполняют в дачном загородном доме, и возможна заморозка системы, вместо теплоносителя лучше использовать антифриз.

Также советуем почитать список статей про теплый пол под плитку своими руками, а также про водяной теплый пол без стяжки.

Водяной теплый пол своими руками — инструкция и Ссылка на основную публикацию

Как сделать теплый пол в частном доме своими руками – виды, правила монтажа, пошаговое руководство

Один из вариантов обогрева частного дома заключается в обустройстве теплых полов. Ключевое достоинство такой системы отопления – прогрев жилых помещений с самого нижнего уровня, в результате чего в доме создается максимально комфортный микроклимат. Конструкцию теплого пола нельзя назвать сложной, но ее монтаж имеет определенные нюансы, о которых необходимо знать. Данная статья ответит на вопрос о том, как сделать теплый пол в частном доме своими руками.

Достоинства и недостатки

Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.

В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.

Среди положительных качеств теплого пола наиболее ярко выделяются следующие:

Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.

Недостатки тоже имеются:

Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.

Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.

Подготовка основания для всех видов и вариантов теплых полов

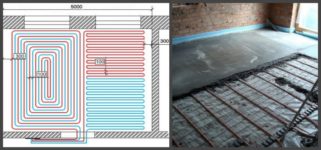

Одним из важнейших элементов является основа для теплого пола в частном доме, которую нужно подготовить еще до обустройства самой системы отопления.

К основанию предъявляется ряд требований – оно должно быть достаточно прочным, ровным и не пропускающим тепло. Каждое требование является важным, но особого внимания требует именно теплоизоляция – без нее выработанное тепло просто уйдет под пол.

Используется различная изоляция для труб, выбирать которую необходимо под конкретные условия.

Технология подготовки основания с керамзитовым утеплением включает в себя следующие этапы:

Демонтаж. Первым делом нужно убрать старое покрытие, под которым может быть бетон, грунт или деревянные опоры. Все загрязнения и ненужные элементы необходимо убрать.
Разметка. При помощи строительного уровня по всему периметру стен необходимо отметить линию, по которой и будет выравниваться основание. В случае с керамзитом нужно оставлять больше свободного места, чтобы толщина теплоизоляционного слоя была достаточной для эффективного сохранения тепла.
Подсыпка. Основание засыпается слоем песка, толщина которого должна составлять около 10 см. Песчаную подушку после засыпки нужно уплотнить.
Гидроизоляция. На утрамбованный песчаный слой укладывается гидроизоляционный материал (дешевле всего обходится полиэтилен, но более надежным вариантом является гидроизоляционная мембрана).
Расстановка маячков. Теперь нужно установить опоры, по которым будут располагаться маяковые профили. Маячки нужно очень точно выровнять по уровню.
Укладка теплоизоляции. Все свободное пространство между маячками засыпается керамзитом. Для большей надежности и эффективности стоит смешать керамзит с жидким цементным раствором.
Заливка стяжки. Собственно, после укладки теплоизоляционного слоя можно приступать к заливке стяжки, которая должна доходить до отмеренного ранее уровня. Стяжка разравнивается вдоль профилей.
Выравнивание. Когда стяжка немного схватится, маяки нужно извлечь и заделать полученные отверстия. Швы затираются, после чего пол нужно оставить до полного застывания раствора.

В качестве теплоизоляции, кроме керамзита, можно использовать и ряд других материалов:

Полистирольные плиты, которые для повышения прочности обычно укрепляются арматурной сеткой и крепятся к основанию анкерами;
Рулонные фольгированные материалы, отлично подходящие для использования в сочетании с электрическими нагревательными элементами;
Полимерные маты, предназначенные специально для укладки водяного теплого пола, для чего в материале имеются специальные выступы, между которыми прокладываются трубы.

Устройство водяного теплого пола своими руками

Существуют разные варианты теплого пола в частном доме, но самым популярным видом являются водяные. Конструктивно такое отопление представляет собой уложенную под напольным покрытием систему трубопроводов, по которым проходит горячий теплоноситель. Трубы подключаются или к уже имеющейся отопительной системе, или напрямую к источнику тепла.

Водяной теплый пол включает в себя следующие элементы:

Трубы. Для обустройства теплого пола чаще всего используются металлопластиковые или полиэтиленовые трубы. Оба материала отличаются хорошей теплопроводностью и небольшим коэффициентом температурного расширения.
Коллектор. Данный элемент необходим для формирования надлежащей разводки – каждый контур отопления должен иметь отдельные выводы. В недорогих коллекторах имеются только запорные шаровые краны, в том время как хорошие устройства снабжаются клапаном, позволяющим регулировать температуру в каждом отдельном контуре.
Циркуляционный насос. Насос обеспечивает нормальную циркуляцию теплоносителя в теплых полах. Если в отопительном оборудовании имеется встроенный циркуляционный насос, то необходимость в отдельном устройстве отсутствует.
Демпферная лента. Такая лента прокладывается по всему периметру помещения и позволяет компенсировать расширение стяжки при нагреве. Стандартные демпферные ленты изготавливаются из вспененных полимеров.
Крепежные элементы. Если укладка выполняется на маты, то функцию креплений для труб будут выполнять именно они. Во всех остальных случаях потребуются специальные кронштейны, оборудованные замками и анкерным креплением.

Укладка труб в частном доме

Чтобы водяной теплый пол работал эффективно и был достаточно надежным, трубы нужно укладывать на определенном расстоянии друг от друга. Обычно значение шага варьируется в пределах от 15 до 35 см и определяется в зависимости от требуемой теплоотдачи – для более эффективного нагрева шаг нужно уменьшать. Экономить на трубах не стоит – слишком большой шаг приведет к неравномерному прогреву участков пола, что приведет к ощутимому снижению комфорта.

Суммарная длина труб для одного помещения рассчитывается по следующей формуле:

D = S / M * k, где
D – общая длина труб,
S – площадь комнаты,
M – шаг укладки,
k – коэффициент запаса, варьируется в пределах от 1,1 до 1,4.

Обычно для 1 кв.м. площади помещения требуется около 1,5-3,5 м труб.

Важный момент – раскладка трубопровода, которая может выполняться по одной из следующих схем:

«Змейка». Хороший вариант для небольших помещений. Поскольку площадь невелика, температура в трубах практически не снижается на протяжении всего контура.
«Улитка» и «двойная змейка». Такие варианты раскладки подойдут для помещений среднего размера. Благодаря близкому расположению подающего и обратного контура пол будет прогреваться равномерно.
Схема, включающая несколько контуров. Для полноценного и эффективного отопления больших помещений целесообразнее всего обустраивать несколько отдельных контуром, которые обеспечат хорошую теплоотдачу и будут достаточно надежными.

Монтаж водяного теплого пола

Водяной теплый пол в частном доме укладывается по следующей технологии:

Монтаж коллектора. Коллектор устанавливается в коллекторный шкаф или предназначенную для него нишу в стене, после чего выполняется его подключение к отопительному оборудованию.
Установка демпферной ленты. Лента укладывается по всему периметру здания или вокруг того участка, где будет находиться отопительный контур. Наличие ленты не только компенсирует температурное расширение, но и позволяет снизить теплопотери.
Армирование. На слой теплоизоляции нужно уложить арматурную сетку, которая фиксируется анкерами и соединяется между собой обычной проволокой.
Монтаж труб. Трубы водяного контура разматываются, причем нужно следить, чтобы они не выкручивались по своей оси. Трубопровод укладывается в соответствии с выбранной схемой и фиксируется при помощи кронштейнов или хомутов.
Подключение к коллектору. Все контуры подключаются к соответствующим выводам, после чего систему можно заполнять теплоносителем. Водяной контур нужно оставить на двое суток в рабочем состоянии для проверки на предмет протеканий.
Заливка стяжки. Поверх заполненной водой системы заливается обычная цементная стяжка, которую нужно оставить до полного застывания (обычно на это требуется около месяца). Когда раствор окончательно высохнет, можно будет запускать отопление в рабочем режиме. Преждевременный запуск системы с большой вероятностью приведет к повреждению бетонного слоя.

Устройство и виды электрических теплых полов

При необходимости укладки теплого пола в отдельной комнате, то более актуальной будет электрическая отопительная система. Чаще всего электрический теплый пол используется в качестве вспомогательного или локального отопления. Такая система обязательно подключается к терморегулятору, который включает и выключает систему по мере необходимости.
