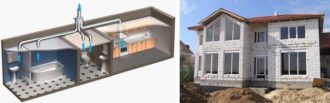

Вентиляция в частном доме из газобетона

Вентканалы в доме из газобетона: правила монтажа

Как показывает практика, заказчики строительства частных домов, не всегда оказывают должное внимание такой важной системе, как вентиляция. Этим пользуются недобросовестные исполнители строительных работ. Ведь выкладывание вентиляционных и дымовых каналов требует некоторых знаний и умений. И уж тем более, не многие могут похвастаться опытом и знанием нюансов того, как сделать вентканалы в доме из газобетона.

Вентканалы: какие они и для чего

В доме из газобетона вентиляцию в идеале необходимо строить вместе с возведением стен

Вентиляционные каналы – это вытяжка для естественной вентиляционной системы. Естественную вентиляцию еще можно назвать – круглосуточная, без механического побуждения. Очень важно устройство вентканалов в домах из газобетонных блоков.

Такие строения особенно нуждаются в хорошем вентилировании, так как газобетон, благодаря своей пористой структуре, отличный поглотитель влаги. Ему свойственно впитывать ее не только снаружи, из окружающей среды, но и во влажных помещениях внутри дома. Из-за чего, при снижениях температуры, влага в порах замерзает и расширяется, что приводит к появлению трещин.

Именно поэтому необходимо своевременное удаление влаги из тех помещений, в которых она способна задерживаться.

Вентканалы в доме из газобетона должны быть предусмотрены для помещений:

• санузла;
• ванной комнаты;
• кухни;
• бассейна;
• котельной;
• гаража;
• погреба.

Также в этот список входит помещение, находящееся непосредственно над котельной, независимо от его назначения. Такие меры безопасности принимаются во избежание возможного попадания туда отработанных газов.

Вентиляционный канал представляет собой прочную конструкцию, выводящую непрерывный канал на отметку выше крыши и обеспечивающий постоянное движение воздуха. В основном, размеры вентканала составляют 120х120 мм, для кирпичной кладки – 120х250 мм, толщина стенок – 100 мм. В связи с тем, что канал из кирпича для двухэтажного дома, весит приблизительно 5,5 тонн, то его устанавливают на фундамент.

Вентканалы в стенах из газобетонных блоков: инженерные нормативы

Вентиляционная труба должна изолироваться

В домах, построенных из газобетона, особое внимание уделяется построению вентканала. Обязательно учитывается способность этого строительного материала впитывать влагу, газы, его хрупкость и неспособность противостоять высоким температурам. Следовательно, вентканалы выполняют другими способами:

• выкладывание самого канала и прилегающей к нему стены из кирпича;
• гильзование пластиковыми, стальными или асбестоцементными трубами;
• установка оцинкованного короба, который обшивается блоками из газобетона.

Вентканалы выводятся на крышу, на определенную высоту. Нарушение расположения трубы чревато плохой тягой или вообще ее «опрокидыванием». Так, канал, выведенный на расстоянии 1,5 м от конька должен превышать его на 500 мм. Если он расположен в 3-х метрах от конька – вровень с ним по высоте, более 3-х метров – не ниже, чем угол равный 10°, между коньком и верхним краем трубы.

Важно! Категорически нельзя устраивать из вентканала «произведение искусства» и украшать его приспособлениями, не имеющими отношения к системе вентиляции. Завершением трубы может быть зонтик или дифлектор, который улучшит работу естественной вытяжки.

Вентканалы в доме из газобетона своими руками: кирпичная кладка

Построение систем вентиляции частного дома лучше всего доверять специалистам. Если же следовать строительным нормам и соблюдать правила укладки и монтажа, устроить вытяжку возможно и самостоятельно. Прежде всего, определяются, каким из известных способов будет монтироваться вытяжной канал.

Вентиляционная шахта выводит отработанный воздух из разных помещений

При выкладке каналов кирпичом нужно учитывать:

• Расположение – в одной из стен помещения, где особенно скапливается влага.
• Чем меньше каналов, те лучше. Этот вопрос решается территориально – помещения кухни, санитарных комнат находятся в непосредственной близости друг от друга («соседние»). Кстати, такое требование относится не только к вентиляции, но и системам канализации и водопровода.
• Кирпичная конструкция не должна соприкасаться с деревянными строительными элементами дома – температура канала будет постепенно разрушать дерево.
• Используется только полнотелый кирпич. Допускается укладка и из облицовочного пустотелого, но с тщательным заполнением пустот раствором. Не подходит для таких работ силикат, имеющий способность крошиться, он не переносит температурный режим, образуемый внутри вентканала.
• Каналы между собой перевязываются, разделители составляют ½ кирпича.
• Кирпич кладется по однорядной системе перевязки. Накладывая раствор для очередного ряда, необходимо следить, чтобы смесь не попадала внутрь канала.

Важно! Вентиляция в несущей стене из газобетона, как в прочем и в домах из других материалов, не прокладывается! Это не обязательное требование, но специалисты рекомендуют из-за того, что, в основном, несущие стены располагают снаружи здания – на них будет образовываться конденсат.

• Внутренняя поверхность каналов, вентиляционных и дымовых, должна быть, насколько это возможно, гладкой. Потому, во время кладки кирпичей, со стыков снимается лишний раствор, а поверхность разглаживается кельмой (мастерком). Также на внутренней поверхности не должно быть выступов или впадин – они препятствуют нормальной циркуляции воздуха.

Особое внимание уделяют швам, которые должны быть заполнены раствором и затерты, во избежание попадания продуктов сгорания, отработанного воздуха в смежные каналы или помещения дома. Затирка производится после укладки 2-3 рядов кирпича. Процесс проводится вручную, возвратно-поступательными и круговыми движениями по внутренней поверхности конструкции.

Важно! Особенность вентканалов из кирпича – не оборудуются механическими устройствами.

Способы устройства эффективной тяги

Кроме укладки канала кирпичом существует еще два способа его построения. Чтобы использовать один из них просчитывают минимальный объем воздуха, который должен выводить канал. От этого параметра будет зависеть сечение вытяжной трубы, необходимость в принудительной вентиляции, количество вентканалов и их высота.

Кирпичный вентканал внутри должен быть максимально гладким

Метод сооружения воздуховода из влагостойкого материала (металла, пластика, асбестоцемента) предполагает его прокладку из кухни, ванной, санузла, технических помещений, под потолком и объединение в чердачном помещении в одну шахту с выходом на крышу. Это не очень удобное и не достаточно эффективное решение вопроса естественной вытяжки.

Гильзование, пожалуй, более качественный способ устройства вентиляционных каналов в домах из газобетона. Он заключается в креплении отвода в начальном блоке и разводки от него системы. Для стыковки воздуховоды устанавливают в выпиленные в блоках отверстия. Пластиковый, асбестоцементный или оцинкованный вентканал обязательно утепляется в местах прохода через чердачное помещение и на крыше.

Расчеты производительности и оптимальных габаритов

С расчетами, учитывающими температуру, количество проживающих людей, площадь остекления и другие параметры, может справиться только специалист. Однако, каждый владелец строения, способен произвести простой приблизительный расчет вентиляции своего дома, используя всего несколько параметров.

Итак, прежде чем построить вентканал в несущей стене из газобетона, необходимо посчитать его производительность. Для примера возьмем: одноэтажный дом, площадь пяти жилых помещений – 80 кв. м, высота потолков – 2,7 м, кухня с электроплитой, совмещенные ванна и туалет, котельная – 10 кв.м и данные из СП 54.13330.2011 «Здания жилые многоквартирные».

• Приток – 80х2,7х1=216 куб.м/ч.
• Необходимый отвод отработанного воздуха: кухня – 60 куб.м/ч; санузел – 50 куб.м/ч. котельная – 100 куб.м/ч – 60+50+100=210 куб.м/ч.
• Расчетная норма – 216 куб.м/ч.

Высота вентканала одноэтажного дома – 4 м. При температуре 25°C производительность вытяжки – 58,59 куб.м/ч, следовательно, 216/58,59=3,69. Исходя из расчетных данных – необходимо устроить 4 воздуховода, которые будут обеспечивать эффективную вентиляцию дома.

Сооружаем вентиляционные каналы в доме из кирпича и газобетона

Главным элементом системы естественного проветривания жилья являются общедомовые каналы вентиляции, через которые осуществляется вывод застоявшегося и загрязнённого воздуха за пределы помещений. В многоквартирных домах вентканалы обязательно сооружаются ещё при строительстве дома, они проводятся от подвала к крыше здания и имеют выход во все квартиры.

При строительстве частных домов прокладке вентиляционных каналов зачастую уделяется мало внимания. На системе воздухообмена экономят, заменяют её трубами и отводят недостаточно места в стене для прокладывания каналов вентиляции. Это приводит к застою воздуха и может быть небезопасным при использовании газовых котлов отопления.

В этом материале мы расскажем, как сделать вентиляцию в частных домах из кирпича, пеноблоков и газобетона своими руками.

Канал естественной вентиляции в частном доме: правила размещения

Вентиляционные каналы представляют собой вытяжку естественной системы проветривания. Приток воздуха в ней осуществляется через неплотности окон и дверей, а также с помощью специальных каналов в стенах. Воздух с улицы проходит через все комнаты и выводится в общедомовой вентканал, который имеет ответвления по всему дому.

В частном доме из кирпича или газобетона кладка вентиляционных каналов должна быть предусмотрена для следующих комнат:

• санузел;
• ванная или душевая комната;
• кухня;
• гараж;
• погреб;
• котельная.

Именно в этих помещениях отмечается большое содержание влаги, тепла и различных загрязнений в воздухе. В целях безопасности, особое внимание следует уделить вентиляции котельной и прилегающих к ней комнат – в этом месте происходит накопление газа.

Воздуховоды в кирпичном доме

Кладка вентиляционных каналов из кирпича – наиболее распространённый способ организации воздухообмена в частных домах. Кирпич не разрушается под воздействием горячего воздуха, на его стенках не образуются загрязнения и не оседает влага, поэтому материал часто применяется для организации дымоходов и воздуховодов.

Вентканал представляет собой прочную вертикальную конструкцию, выходящую на отметку выше кровли. Важно организовать в шахте постоянное движение воздушных масс, для этого следует избегать поворотов и неровностей внутри воздуховода.

Кирпич для вентканалов устойчив к воздействию влаги и горячего воздуха. В качестве скрепляющего раствора используется смесь песка и цемента, разведённая водой.

Размеры составляют, как правило, 12×15 см, для кирпичных конструкций — 12×25 см. Толщина стенок не должна быть меньше 10 см. Поскольку вентшахта из кирпича имеет большой вес и создаёт сильную нагрузку, его устанавливают непосредственно на фундамент здания.

Этапы работ по кладке кирпичной вентиляции

Процесс работы по установке кирпичной кладки своими руками происходит с применением шаблона, который можно изготовить из фанеры или листа ДСП. Эта деталь имеет квадратную или прямоугольную форму, в зависимости от формы сечения будущего воздуховода. Длина шаблона составляет 8–10 кирпичей в толщину.

Кладка вентканалов из кирпича производится от угла стены. Первый воздуховод создаётся после того, как уложены 2 слоя кирпича. Чтобы ориентироваться на шаблон во время работы, его нужно установить по вертикали при помощи отвеса. Между двумя каналами следует оставлять расстояние шириной в один кирпич.

Кирпичи нужно монтировать впритык, а излишки раствора снимать с помощью шпателя. Ряды укладываются с небольшим сдвигом относительно предыдущего ряда. После выкладывания 5–7 рядов кирпичей, необходимо переносить фанерный шаблон.
Если рядом с вентканалом расположен дымоход, между ними должна быть сплошная кладка из кирпича толщиной от 40 см. Это позволит избежать смешения воздушных потоков и попадания продуктов горения в систему вентиляции.

Вентиляционная шахта в домах из газобетона и пенобетона

Вентиляция в доме из газобетона имеет свои особенности организации. Газобетон является неподходящим материалом для строительства шахты – он впитывает влагу, газы, подвержен воздействию высоких температур. Поэтому в домах из газобетона следует использовать другие материалы и приспособления для организации воздуховодов:

• выкладывание канала и прилегающих стен из кирпича;
• обкладка шахты устойчивыми трубами из металла, асбеста, пластика;
• установка оцинкованного короба, обшитого блоками газобетона.

Вентканалы из кирпича в таких постройках сооружаются по тем же правилам, что и для кирпичных построек, однако здесь нужно уделить особое внимание устойчивости конструкции. Для надёжности, необходимо обложить прилегающие к шахте стены кирпичом, чтобы создать опору.

Устройство вентканала в газобетонной стене может быть произведено методом гильзования. Он заключается в закреплении отвода в нижнем блоке и разводки системы от этого канала. Для стыковки воздуховоды устанавливают в отверстия газобетонных блоков. Каналы можно изготовить из пластика, асбестоцемента или оцинкованной стали. Его также рекомендуется утеплить в верхней части, выходящей на крышу дома.

В некоторых случаях используется и другой способ изготовления воздуховодов своими руками.

При этом система состоит из каналов, проложенных под потолком комнат, которые сливаются в одну шахту под крышей дома, где происходит вывод застоявшегося воздуха.

Строительство такой конструкции обходится дешевле, однако она менее эффективна за счёт горизонтального направления каналов и низкой пропускной способности. Кроме того, такая схема неприменима для двух или трёхэтажных частных построек.

В частном доме из пеноблоков при установке вентканалов используются те же правила, что и в постройках из газобетона. Это связано с тем, что пеноблоки очень неустойчивы к воздействию влаги и понижению температуры. Для монтажа воздуховодов в таких домах используются трубы из ПВХ, асбестоцемента и металла, а также кирпичные конструкции.

Требования к организации вентиляционных каналов и параметры шахты

Для эффективной и безопасной работы, вентканалы в кирпичной и газобетонной кладке должны отвечать следующим требованиям:

• При выводе шахты над крышей рядом с коньком, вытяжное отверстие вентиляции должно находиться на полметра выше уровня конька.
• Если отверстие вытяжки располагается в 2–3 метрах от конька, оно может находиться с ним на одном уровне.
• Когда расстояние до конька превышает 3 метра, устье должно находиться под углом 10° относительно горизонта и с вершиной на коньке крыши.

Технические требования предполагают обязательную организацию вентиляционных каналов в тех комнатах, где нет окон (ванные комнаты, туалеты, котельные). А также рекомендуется установить вытяжку на кухню во избежание скопления пара и дыма в воздухе.

Вентканалы могут эффективно работать при температуре воздуха от +12 °C на улице и +20 °C внутри дома. При охлаждении конструкции, процесс проветривания и выведения воздуха замедляется, поэтому следует утеплять те части шахты, которые выводятся на улицу (трубы на кровле).

Сечение шахты должно быть одинаковым по всей его длине для улучшения тяги внутри конструкции. При сооружении вентканала для блоков следует избегать изгибов, угол наклона трубы не должен превышать 30° относительно стен. Если шахта сделана из кирпича, он должен быть уложен максимально ровно, а швы между рядами сглажены.

Вентиляция в доме из газобетона: устройство

Схема вентиляции частного дома

Выбирая газобетон для строительства дома, мы получаем теплое и надежное жилье, которое обходится значительно дешевле кирпичного и возводится гораздо быстрее. Но при всех своих достоинствах этот материал обладает одним недостатком: он слишком хорошо впитывает влагу, теряя при этом свои теплосберегающие свойства.

Чтобы этого не происходило, нужно обеспечить хорошую циркуляцию воздуха в помещениях. Вентиляция в доме из газобетона своими руками — дело непростое, но вполне выполнимое.

Зачем нужна вентиляция

До появления пластиковых окон, натяжных потолков и паронепроницаемых материалов для отделки стен необходимости в принудительном вентилировании помещений практически не возникало. Свежий воздух проникал в дом через щели и неплотности в деревянных рамах, а лишняя влага впитывалась деревянными либо кирпичными стенами и постепенно выводилась наружу.

Современные материалы делают нашу жизнь проще и комфортнее, но вместе с тем становятся причиной новых проблем. С одной из них сталкиваются владельцы газобетонных домов, в которых отсутствует система вентиляции.

Так как этот материал обладает высокой абсорбционной способностью, то о защите наружных стен от атмосферной влаги домовладельцы не забывают, отделывая их сразу после окончания строительства. Но газобетон легко впитывает избыточную влагу и из внутренних помещений, что приводит к деформации отделочного слоя, появлению плесени, возникновению неблагоприятного микроклимата в доме.

Одно из последствий неправильной или отсутствующей вентиляции

Избежать этого можно, если не давать воздуху застаиваться, устроив качественную систему вентиляции.

Виды вентиляционных систем

Вентиляция в газобетонном доме имеет свои особенности. Если в строениях из традиционных материалов вентканалы прокладываются только в помещениях с повышенной влажностью воздуха, то здесь их желательно устраивать в каждой комнате.

Совет. Если это слишком сложно, то вентиляционной системой обязательно оборудуются такие помещения, как кухня, санузел, котельная и подвал. А в жилых помещениях межкомнатные двери необходимо снабдить вентиляционными решетками или оставлять под ними небольшой зазор для свободной циркуляции воздуха.

Дверь с вентиляционной решеткой

Вентиляция частного дома может быть естественной, принудительной или смешанной.

Примеры разных схем приведены в таблице.

Схема вентиляции	Пояснения
Вентилирование происходит естественным путем через вентиляционные каналы, выведенные на крышу дома.
Система смешанной вентиляции с вытяжными вентиляторами в помещениях с наибольшим загрязнением воздуха. Вентиляторы включаются по мере необходимости вручную или автоматически через определенные промежутки времени.
Принудительная вытяжная вентиляция	Вытяжной вентилятор устанавливается в общем канале, объединяющем все идущие из комнат воздуховоды.
Принудительная приточно-вытяжная вентиляция	Приток свежего воздуха и отток отработанного осуществляется принудительно с помощью механической вентиляционной системы с рекуператором.

Теперь подробнее о каждом виде.

Естественная (пассивная) вентиляция

Чтобы пассивная вентиляция дома из газобетона работала нормально, нужно приложить некоторые усилия.

А именно:

• Устроить каналы для отвода грязного и влажного воздуха из дома. Чтобы он вытягивался сам, эти каналы должны выходить на крышу дома на определенную высоту. Если они отстоят от конька на полтора метра, то должны быть выше него на 50 см. При расстоянии до 3 метров, оголовок канала может быть на одном уровне с коньком. А а если это расстояние превышает 3 метра, верхушка канала не должна быть ниже линии, проведенной от конька под углом 100 к горизонту. Нарушение этих требований становится причиной плохой тяги или даже её «опрокидывания».

Схема вывода вентканалов на крышу

Совет. На вершину вытяжной трубы необходимо установить зонтик для защиты от осадков или дефлектор, улучшающий работу естественной вентиляции.

• Обеспечить приток свежего воздуха. Герметичные пластиковые окна его практически не пропускают в дом, но выход найти можно. Например, установить оконные блоки с приточными клапанами или встраиваемые в наружные стены проветриватели.

Совет. Если проветриватели установить прямо под окнами, поступающий с улицы воздух зимой будет подогреваться теплом, идущим от радиаторов отопления.

Принудительная вентиляция

Такая система обойдется дороже и в монтаже, и в эксплуатации из-за использования электроэнергии и специальных приборов для принудительной циркуляции воздуха.

Но их цена окупается большей эффективностью вентиляции и улучшением домашнего микроклимата.

• Воздуховоды в такой системе оборудуются вытяжными вентиляторами, а воздух с улицы подается через свою сеть каналов.
• Чтобы в холодную погоду не нарушался температурный режим в помещениях, вентиляционную систему снабжают агрегатами для нагрева уличного воздуха.
• Самым экономичным в этом случае вариантом является использование не электронагревателя, а рекуператора тепла. Это теплообменник с двумя вентиляторами — приточным и вытяжным, в котором происходит нагревание свежего воздуха от тепла отводимых из дома газов.

Принцип работы рекуператора

Для справки. При использовании систем с рекуператором теплопотери в отапливаемом здании сокращаются на 20-30%.

Обычно рекуператор устанавливают на чердаке дома и подключают к общему каналу, в который объединяются воздуховоды из всех вентилируемых помещений. Доступ к нему должен быть свободным, так как он требует обслуживания — очистки пластин при смене сезонов и замены фильтров.

Рекуперационная установка на чердаке

Вентиляция смешанного типа

В такой системе приток свежего воздуха происходит естественным путем, а для отвода отработанных воздушных масс устанавливают вытяжные вентиляторы.

Это могут быть:

• Приборы, встроенные в наружные стены или окна каждой вентилируемой комнаты;

Вытяжной вентилятор в стене

• Один мощный канальный вентилятор на чердаке, к которому подводится несколько вентканалов.

Устройство вентиляционных каналов

Решая, как сделать вентиляцию в доме из газобетона, особое внимание нужно уделить устройству вентиляционных каналов. Учитывая при этом хрупкость материала, его способность впитывать влагу и неустойчивость к высоким температурам.

Обратите внимание. Воздуховоды для вентиляции в домах из газобетона не рекомендуется прокладывать в наружных стенах из-за образования в них конденсата, снижающего теплосберегающие свойства материала. Их лучше устраивать в перегородках или отдельных вентиляционных шахтах.

Вентканалы в газобетонных домах строятся одним из следующих способов:

• Выкладывание канала из кирпича;
• Гильзование асбестовыми или пластиковыми трубами;
• Установка стального оцинкованного короба с облицовкой маломерными газобетонными блоками.

Воздуховоды из оцинкованной стали

Последний способ применяется редко из-за его трудоемкости и дороговизны. Кроме того, на стенках металлических конструкций образуется конденсат, губительный для газобетона, поэтому такие каналы нужно дополнительно теплоизолировать.

Вентканалы из кирпича

Если вы решили выкладывать вентиляционные каналы из кирпича, вам пригодится следующая инструкция:

• Чем меньше в доме таких каналов, тем лучше. Поэтому устраивать их желательно в стенах смежных помещений с высокой влажностью (котельная, постирочная, санузел, кухня). Как правило, они и располагаются рядом, так как объединяются общей системой водопровода и канализации.

Кирпичный воздуховод в стене между кухней и санузлом

• Для кладки можно использовать только полнотелый кирпич или пустотелый, но с заполнением всех пустот строительным раствором.

Обратите внимание. Силикатный кирпич для этих целей не применяется, так как он плохо противостоит образующемуся внутри вентканала температурному режиму, и начинает крошиться.

Каналы выполняются из полнотелого керамического кирпича с тщательной заделкой швов

• Очень важно аккуратно накладывать раствор, не допуская падения смеси внутрь канала. Швы следует заполнять полностью и затирать через каждые 2-3 ряда кладки, чтобы отработанный воздух не проникал в смежные каналы и помещения.

Кирпичные вентканалы выкладываются с особой тщательностью и аккуратностью

• Стенки каналов внутри должны быть максимально гладкими, чтобы выступы не препятствовали свободной циркуляции воздуха. Поэтому лишний раствор со стыков нужно постоянно снимать и разглаживать поверхность мастерком. Либо кирпичный канал в процессе кладки гильзуется металлическим воздуховодом.

Оцинкованный воздуховод в кирпичной кладке

Обратите внимание. В вентиляционные каналы из кирпича нельзя устанавливать механические устройства.

Гильзование пластиковыми трубами

Для устройства принудительной вентиляции этот способ считается самым эффективным, так как на пластике практически не образуется конденсат.

Пластиковые воздуховоды прямоугольного сечения

Как правило, для её монтажа используют круглые трубы диаметром 13 см или прямоугольные с площадью сечения 150 см2. Сечение каналов для естественной вентиляции должно быть больше.

Стандартный диаметр принудительной вентиляции — 13 см

Но это приблизительные данные. Чтобы точно рассчитать размер воздуховодов, нужно знать объем выводимого воздуха, количество проживающих в доме, учесть климатические условия и другие параметры. Это задача для специалистов.

Устройство вентиляции в доме из газобетона выполняется параллельно с возведением стен.

• В блоке, находящемся на уровне вентиляционного отверстия, крепят отвод и соединяют его с пластиковой трубой.

Закладка пластиковых каналов из канализационных труб

• Для обхода воздуховодов в блоках при дальнейшей кладке выпиливают отверстия, на несколько миллиметров превышающие размеры труб. Газобетон очень легко пилится обычной ножовкой.

Выпиленное в блоке отверстие

• Пространство между стенками блоков и воздуховодами заполняют раствором. Трубы по мере роста высоты кладки стыкуют друг с другом, наращивая вверх.

На этом этапе к замурованной в стену трубе присоединяется следующий элемент

• В местах прохода труб через чердак и крышу их обязательно утепляют.

Утепленный вентканал на крыше

На уровне чердака отдельные воздуховоды объединяют в один канал и выводят через крышу на улицу либо подсоединяют к канальному вентилятору или рекуператору. Все отверстия с выводами каналов в стенах заделывают и герметизируют.

Заключение

Рекомендуем вам посмотреть видео в этой статье, чтобы лучше разобраться в данном вопросе. Пренебрегать им не стоит, так как пористая структура газобетонных блоков быстро накапливает в себе скопившуюся во внутренних помещениях влагу и с большим трудом отдает её.

Поэтому вентиляция в газобетонном доме необходима для создания комфортного микроклимата для жизни людей и сохранности отделки.

Вентиляционные системы в домах из газобетона

Вентиляция в доме из газобетона – нужная вещь, т. к. этот материал характеризуется особыми впитывающими свойствами и достаточно быстро абсорбирует окружающую влагу. Если в помещениях наблюдается неестественный уровень влаги, то начинается изменение отделочного слоя, и снижается уровень теплосбережения стен.

Создать подходящую атмосферу для жизни в доме из газобетона поможет правильно обустроенная вентиляция

Точно продуманная и организованная вентиляция в доме поможет создать подходящую атмосферу для жизни. Устройство вентиляции, сделанное своими руками, гарантирует полноценную циркуляцию кислорода в частном доме и в здании из газобетона, не давая ему задерживаться.

Основные моменты установки

В стандартных зданиях система вентиляции внедряется с помощью специализированных каналов, которые монтируются в стены. В газобетонных домах нужна другая система, поэтому они доставляют сложность.

Используемый материал обладает газопроницаемостью, что имеет положительные и отрицательные последствия (нарушение герметичность воздуховодов). Для решения поставленной задачи применяют следующие варианты:

1. Монтаж центрального канала, произведенного из надежной оцинкованной стали. Чтобы избежать образования конденсата, его можно утеплить (обшить с помощью газобетонных малогабаритных блоков).
2. Укладка кирпичом канала и внутренних стен.
3. Гильзование каналом из качественного пластика.

Виды

Любое строение требует частного проекта системы воздуховода. Но есть две основные разновидности систем:

Естественная

Принудительная

Более простой и максимально доступный вариант организации циркуляции воздуха.Если внедрять эту систему в газобетонную конструкцию, то можно исключить использование вспомогательного оборудования: движение воздуха выполняется за счет естественных климатических особенностей внешней среды.Параметры расположения системы, длина и сечение труб зависят от температурного фона внутри и снаружи, давления и скорости ветра.Этот вид подходит под обычные климатические условия, когда температура не поднимается выше 45 – 50 градусов Цельсия.

Предусматривает возможность регуляции вентиляцией посредством специализированных клапанов.Вытяжка способна производить смену воздуха, то количество раз за один час, сколько это было предусмотрено заранее.Перед внедрением системы нужно произвести предварительные расчеты, во время которых особое внимание уделяется: Условиям, которые должны создаться в итоге. Размеру помещения, для которого будет выполняться проект. Количеству людей, регулярно пребывающих в доме. Если дома из газобетона, то нужны такие системы, которые с учетом общей площади и количества людей, смогут произвести полную смену воздуха около 5 раз.

Монтаж системы

Многие люди, которые только переехали в купленный дом или строят его с нуля, задаются вполне логичным и обоснованным вопросом, как сделать вентиляцию в доме?

Причем очень важно чтобы вентиляционная система полностью соответствовала всем санитарным и техническим нормам. Используют специализированный комплекс, который состоит из определенных систем. Воздуховоды производят из следующих материалов:

• цинк;
• пластик;
• асбестоцемент.

Их прокладывают во всех комнатах. Вентиляционные каналы, которые отходят из помещений, объединяют примерно на уровне потолка (чердака), в таких ситуациях очень важно, чтобы он и были утеплены в тех местах, где выходят на крышу.

Чтобы прокладывать своими руками принудительную вентиляцию в доме из газобетона, необходимы трубы с 13- сантиметровым сечением.

Для естественной берут трубы немного большим диаметром, разница в 2 сантиметра. Далее в газобетонной стене делается дырка с небольшим интервалом в полсантиметра в каждую сторону, в них и закрепляют системы воздуховодов.

Для успешного завершения нужно перед установкой подготовить специальный раствор, а все отверстия, в которых будут монтироваться трубы и вентиляторы, обязательно гидроизолируют.

Чего не стоит делать

Профессионалы настоятельно рекомендуют не устанавливать в домах из газобетона в несущих стенах каналы вентиляционной системы. Это приводит к отрицательным последствиям, т. к. начинается создание конденсата в помещениях, снижаются показатели теплосберегающих качеств.

Газобетонные дома требуют особого внимания, поэтому системы обустраивают в отведенных для этих целей шахтах или перегородках, которые располагаются между внутренних стен. Так можно своими руками создать отличный обмен воздуха даже в большом здании.

Наиболее эффективный метод прокладки – гильзование с использованием вентканала из пластика. В газобетонной конструкции крепят вентиляционный отвод, делают это в первом блоке и от него производят разводку системы.

Дальнейшая установка предполагает выпиливание отверстий подходящего размера, куда закладывается воздуховод. Вентиляционные каналы из пластика имеют свои преимущества, если они внедрены в газобетон одного из частных домов, то владельцы могут забыть о конденсате.

Если вентиляция нужна в многоквартирном доме, то предлагаются два вида систем:

1. Клапан в оконном профиле.
2. Встраиваемые в стену.

Второй вариант не всегда доступен, потому что нужны определенные технические мощности, поэтому оконные клапаны – это простое решение, даже если у вас газобетонные стены.

Если увеличивается приток воздуха, тогда придется устанавливать в многоэтажном доме надежный и мощный вытяжной вентилятор, который обеспечивает высокий показатель воздухообмена. Устройство выбирают исходя из параметров комнаты.

В некоторых случаях придется устанавливать мощный вентилятор

Почему стоит выбрать инерционные вытяжки

Если человек задается вопросом выбора системы воздуховода в доме, тогда стоит рассмотреть инерционные приточно-вытяжные конструкции. Прежде чем осуществлять покупки, стоит выполнить расчет длины и сечений каналов.

Затем определяется месторасположение абсолютно всех клапанов. Для правильного выполнения составляется полноценная вентиляционная схема дома, которая основывается на характеристиках взаимодействия воздуха. По законам физики теплый воздух поднимается, а холодный опускается.

Еще если установка вентиляционной системы производится самостоятельно, тогда нужно продумать, какие материалы и инструменты нужны для установки. На данный момент магазины предлагают широкий ассортимент товаров, с помощью которых можно в кратчайшие сроки установить систему циркуляции воздуха.

Дополнительные шаги

Важно позаботиться о температурных режимах, то есть о нагревании или охлаждении подаваемого воздуха. Если предпочтение отдается системам рекуперационного вида, то это позволит сократить уровень потери тепла на 25–30 процентов. Данное действие происходит за счет перекрытия утечки тепла, которую вызывают воздушные каналы.

Уникальность газобетона заключается в пористости структуры, поэтому блоки просто не в состоянии справиться с выведением накопившегося количества влаги. Снижается уровень эксплуатационных свойств и начинается портиться внутренняя и наружная отделка.

Профессионалы утверждают, что таким домам крайне необходима качественная система воздуховода, позволяющая создавать максимально комфортные (отсутствие влаги, сквозняков, быстрая и регулярная смена воздуха) и приемлемые условия жизни для людей.

Вентиляционные системы и воздухообмен в газобетонных домах

Комфорт проживания в доме или квартире сильно зависит от правильности настройки вентиляции: она не только освежает воздух, но и выводит влагу и запахи, предотвращая появление грибка и плесени.

Особенно в этом нуждаются газобетонные стены, которые сильно абсорбируют воздух со всеми веществами, находящимся в нем.

Постоянное накопление влаги в помещении приводит к деформации внешнего слоя стен, что повышает теплопроводность, а также образованию трещин в холодное время года.

Виды вентиляции

В зависимости от предназначения делится на подгруппы по четырем критериям:

• фактор движения воздуха: естественные и механические;
• по направлению движения воздуха: приточные и вытяжные;
• по размеру обслуживаемой зоны: общеобменные и локальные;
• по способу выполнения: канальные и бесканальные.

Естественные системы есть в каждом доме и квартире: они приводятся в действие за счет разницы давлений между конкретным этажом здания и вытяжным устройством на крыше. Недостатки очевидны: при смене направления ветра вытяжной воздуховод превращается в приточный, а это не всегда нужно. Проблему решает установка механической турбины или вентилятора на электроприводе.

Усилить вентиляционный эффект, к примеру, в мансарде из газоблока поможет монтаж приточного устройства, которое будет располагаться на уровне первого этажа. Оно окажется очень полезным благодаря управлению мощностью входного потока и возможностью установки дополнительных модулей, отвечающих за очистку, дезинфекцию, нагрев или охлаждение воздуха.

Локальные системы предназначены только для циркуляции воздуха в конкретном месте: например, над плитой в кухне или в небольшом офисе. Общеобменные же нацелены на равномерный приток/отток одновременно во всем помещении.

В канальной вентиляции воздух циркулирует по каналам в единое отверстие, расположенное, как правило, в потолке мансарды здания. В бесканальных системах вентиляторы размещаются в сквозных проемах стен. Они гораздо дешевле канальных, но пропускают большое количество тепла на улицу.

Хорошим соотношением цена/качество обладает механическая бесканальная конструкция в виде настенного модуля: у него можно регулировать мощность и переключать направление потока.

Также удачным и современным выбором будет приобретение оконных клапанов — они просты в монтаже, не требуют обслуживания.

Недостаток у механических систем только один: повышенная цена на покупку, установку и эксплуатацию. Обычно в стенах дома, построенного из газобетона, все вышеописанные типы совмещаются в разных помещениях для эффективного вывода газов, влаги, теплоты.

Схема размещения вытяжки

Отверстия под каналы продумываются еще на схеме до возведения здания, и в дальнейшем изменять их будет огромной проблемой. Они обязательно должны находиться в следующих местах:

• кухня;
• санузел;
• мансарда;
• ванная;
• котельная и комната над ней;
• гараж;
• бассейн, баня.

Каналы из всех помещений выходят на чердак или мансарду, где их герметично объединяют, утепляют и выводят на крышу. В домах из газобетона не рекомендуется прокладывать вентканал во внешних стенах — это приведет к серьезной потере тепла. Для этих целей должна быть оборудована специальная шахта, либо освобождено место во внутренних стенах.

Лучше выполнять воздуховод из пластика, стали или асбестцемента и вставлять в оцинкованный короб, обшитый со всех сторон газоблоками. Считается, что самый эффективный — это пластик, ведь на его стенках почти не образуется конденсат. Сделать выход канала стоит на крыше здания, и на его конце должен быть только конус или дефлектор. Как-либо украшать категорически не рекомендуется.

Еще одна важная задача — это сохранение как можно большего количества тепла внутри дома. Одна из главных проблем современных домов — большие теплопотери из-за непродуманной конструкции воздухообмена. Справиться с этой задачей помогут две вещи:

• хорошая герметизация воздуховода;
• наличие водяных воздухонагревателей.

Устройство системы воздухообмена

Зачастую, жильцы видят только отвод для вытяжки и решетки, но даже самая простая вентиляция в доме из газобетона состоит из многих компонентов:

1. Обратные клапаны: они позволяют воздуху перемещаться только в необходимом направлении. Это полезно зимой, когда нужно не пустить холод с улицы.

2. Фильтры — бывают разных назначений: самые простые защищают от пыли, насекомых и прочего мусора с улицы.

3. Нагреватели — работают на воде или одном электрическом нагревательном элементе. Зачастую их монтаж в домах экономически не выгоден.

4. Шумоглушители — обычно это бесшумные трубы, покрытые изнутри шумопоглощающим материалом. Рекомендуется устанавливать их недалеко от вентиляторов.

5. Вентиляторы — бывают двух видов: осевые и радиальные. Первые предназначены для ввода/отвода воздуха в помещение, вторые — для создания давления в сложных каналах.

6. Насосы, компрессоры — создают давление. Нужны только для крупных многоэтажных систем воздухообмена.

7. Рекуператор — необязательный, но полезный элемент. Он делает главную работу по сохранению тепла, возвращая в комнату до 2/3 потерянной при вентилировании тепловой энергии.

8. Распределители воздуха — только для больших помещений. Служат для равномерного распределения входящего потока по всему пространству.

Систему можно автоматизировать, добавив к ней датчики температуры и электронные системы управления. Это, к примеру, позволит вентиляторам и клапанам автоматически изменять направление потоков.

Как избежать ошибок?

Часто случается так, что вентиляция частного дома из газоблока чем-то не устраивает жильцов, например:

• отсыревают стены, вырастает плесень;
• запотевают окна;
• появляются сквозняки при закрытых дверях и окнах;
• работает слишком слабо или чересчур сильно;
• в газоблоках образуются мелкие трещины;
• вытяжка шумит сильнее, чем должна.

Чтобы избежать этих и других ошибок, советуем обратить внимание на следующие рекомендации:

1. Выход воздуховода ничего не должно заслонять, а находиться он должен на крыше.

2. На схеме каналов должно быть как можно больше прямых линий: каждый поворот снижает эффективность системы вытяжки на 10%.

3. Частая проблема: ветер задувает чужие неприятные запахи. Поможет с ней справится наличие вентиляторов, работающих в режимах «приток» и «выдув».

4. При возможности установить принудительную вентиляцию. Пассивные вытяжные решетки летом почти не работают, а зимой вытягивают слишком сильно и зависят от направления и силы ветра.

5. Установка шумоглушителей пригодится при работе шумной вытяжки.

6. Наличие противопожарного клапана позволит быстро удалить дым при необходимости.

7. Сделать чертеж системы воздухообмена лучше доверить мастеру. Серьезная ошибка в проекте может снизить эффективность вытяжки почти до нуля. Самостоятельно монтируют только решетки, клапаны, отводы для вытяжки, вентиляторы и другие мелкие элементы.

8. Длина каналов во всех помещениях должна быть равной или уравненной с помощью решеток. Нарушение этого правила приведет к снижению тяги.

9. Входное и выходное отверстия должны находиться подальше друг от друга и в разных комнатах, иначе будут возникать сквозняки и неприятный воющий звук.

10. Повысить эффективность оттока воздуха выйдет, разместив выходные отверстия над источниками тепла: печь, плита, батарея и т. д.

11. Учесть вышеописанные рекомендации нужно на этапе проекта будущего здания.

Выводы

Для домов из газоблоков советуется проводить вентиляционный канал с хотя бы пассивным воздухообменом. Пористая структура неспособна выводить всю получаемую влагу, из-за чего стены начинают быстро портиться.

При правильно спроектированной системе газобетон превращается в экологичный, дышащий, паропроницаемый материал, способный поддерживать здоровый микроклимат в здании.

Во всех случаях при возможности лучше отдать предпочтение механическому приточно-вытяжному воздухообмену. В отличие от пассивного, эффективность работы не зависит от погодных условий, а КПД в несколько раз выше. Активную вытяжку можно сделать комбинированной с климат-контролем при наличии сплит-систем.
