Гидроизоляция ендовы под металлочерепицу

Что такое ендова кровля и как ее монтировать

Надеюсь, вы прочитали мою статью о кровельных узлах. Тогда Вам будет легко понять, что такое ендова кровля. Сегодня мы поговорим о ней подробнее.

Ендова – это один из кровельных узлов, своего рода внутренний угол, который образуется на месте стыка двух скатов. Одним из предназначений этого элемента является сход атмосферных осадков.

Этот элемент является одним из основных узлов кровли во всей системе ее устройства. Более того, ендова является необходимым элементом любой крыши сложной конструкции.

А вот на рисунке показана ендова крыши из керамической черепицы:

Виды эндовы

Принято различать:

• Открытую ендову. При этом способе вода самостоятельно стекает вниз. Гидроизоляция открытой ендовы осуществляется тем же способом, что гидроизоляция на обычных крышах скатного типа.
• Закрытую ендов, когда укрывной материал закрывает крышу.
• Переплетенную ендову. Эта та же самая закрытая ендова, только материал переплетен между собой.

Закрытая или переплетенная ендова чаще всего встречается при крутом скате крыш, а также при использовании определенных кровельных материалов. При такой конструкции ендовы, кровельные панели скатов, которые соприкасаются, соединяются стыком или переплетаются друг с другом.

Минусом такого переплетенной ендовы, на мой взгляд, является дополнительные расходы в связи с дополнительной гидроизоляцией.

Обратите внимание

Для переплетенной ендовы обязательна укладка дополнительного гидроизоляционного слоя снизу!

Открытая же ендова не требует дополнительного слоя гидроизоляции, так как по ней отток атмосферных осадков беспрепятственно стекает с крыши, и не задерживается, как это может случиться в ендовах закрытого и переплетенного типа.

Из чего лучше делать ендову для кровли из металлочерепицы?

По опыту скажу, что многие клиенты при использовании в качестве кровельного материала металлочерепицу останавливают свой выбор при монтаже ендовы на обычной оцинкованной стали.

Понятно, что потребители не хотят нести лишние затраты и подбирать листы для ендовы в тон понравившейся металлочерепице, полагая, что обычная оцинковка станет вполне уместной. Ведь ее практически не видно на крыше под листами кровельного материала!

Еще несколько лет назад в основном все так и поступали. Но сегодня квалифицированные специалисты настоятельно рекомендуют конструировать ендову, вернее планки для нее, из стального оцинкованного листа, имеющего прочное полимерное покрытие.

Внимание

Все современные производители металлочерепицы, и я в том числе, советую использовать именно стальные оцинкованные листы с прочным полимерным покрытием!

Почему нужно выбирать листы с полимерным покрытием? Из практики известно, что обычное цинковое покрытие не отличается высокими прочностными характеристиками. Со временем оно смывается протекающей сезонной водой. Что касается оцинкованного листа, имеющего полимерное покрытие, он имеет более продолжительный эксплуатационный срок.

При использовании обычной оцинкованной стали для планки ендовы создается  участок самой слабой кровли. Ведь именно через это место протекает наибольшее количество воды, а именно водная коррозия опасна для простой оцинковки.

Еще один минус в использовании простой оцинковки в том, что ендова на крыше из металлочерепицы практически невидима.

О том, что ендова испортилась и протекла, человек узнает лишь после обнаружения течи крыши внутри здания.

Что касается замены листов ендовы, то такой процесс достаточно трудоемкий. Он предполагает практически полную разборку двух скатов. Несет данная процедура и немалые финансовые затраты, поскольку придется не только разбирать/собирать скаты, но и заменять листы ендовы, ремонтировать испорченную внутреннюю отделку.

https://www.youtube.com/watch?v=UC58u-KCleE

Целесообразнее сразу покупать оцинкованные листы, покрытые полимерным защитным слоем!

Рекомендации по выбору материала для ендовы

1. Слабые места кровли необходимо усиливать, выбирать с этой целью сталь с достаточным цинковым слоем, которая прослужит не один год.
2. Листы для ендовы необходимо выбирать более прочные, нежели те, из которых состоит сама металлочерепица.
3. При использовании металлочерепицы с покрытием из полиэстера лучше выбирать листы для ендовы с покрытием из полиуретана.

Монтаж ендовы кровли

Ендова устанавливается в месте стыков и скатов, которые имеют отрицательный угол.

Кратко, для монтажа ендовы следует:

1. По обе стороны от стыка скатов проложить сплошную обрешетку

2. По деревянному желобу проложить гидроизоляцию.

3. Затем закрепить ендову при помощи саморезов.

Если кровля из металлочерепицы, то советую использовать саморасширяющийся уплотнитель.

В том случае, если стыки ендовы горизонтальные, тогда величина нахлеста должна составлять не менее 100 мм. В том случае, если угол ската почти плоский, я рекомендую проложить дополнительный слой гидроизоляции.

Более подробно я уже рассказывал, как монтировать ендову у различных покровных материалов. Привожу ссылки ниже. Советую познакомиться с этими статьями — я старался расписать весь процесс подробно с фотографиями. Если интересует официальная инструкция по укладке металлочерепицы (с узлами кровли), то Вы сможете ее прочитать здесь или здесь.

И еще, категорически не советую вам начинать устройство гидроизоляции ендовы, пока не будет уложен первый ряд кровельного материала до нижнего конца самой ендовы.

Чтобы уж совсем было понятно посмотрите это видео, в нем как раз показывается как можно выполнить ендову для андулиновой кровли:

В заключении, хотелось бы посоветовать вам, доверять кровельные работы только настоящим профессионалам своего дела.

Источник: https://stroystm.ru/poleznye-publikatsii/stati/endova-krovlya

Ендова на металлочерепице и правила её устройства

Самые распространённые виды узлов ендовых:

• ендова начинается на карнизе;
• ендова начинается на скате;
• ендова заканчивается на коньке;
• ендова заканчивается на скате.

  Ендова на металлочерепице, как показывает практика, одно из самых «слабых» и опасных мест для протекания. Нельзя экономить на ендовых. Крыши с протекающими ендовыми можно встретить довольно часто — увы, это не редкость.

Монтаж ендовы осуществляют согласно следующих правил.

Устройство ендовы, начинающейся под линией карниза и заканчивающейся на линии конька

  Ендовую нужно монтировать согласно следующих правил:

1. Во первых:

• Убедитесь в том, что гидроизоляция вдоль ендовы смонтирована правильно, оставлены пропуски для воды и мелкого мусора вдоль ендовной контр-обрешётки, отсутствуют надрывы и механические повреждения гидроизоляции.

2. Во вторых:

• Обязательно усильте ендову дополнительной обрешёткой, добавив по дополнительной доске между досками шаговой обрешётки (как на верхнем рисунке).

3. Планки ендовых монтируются на уже установленные капельники (когда ендова начинается на карнизе).

4. Подготовьте нужное количество планок ендов и смонтируйте их снизу вверх с нахлёстом 25 — 30 см. Нижнюю планку ендовы обрежьте чуть ниже линии карниза и сделайте на ней отбортовку по линии карниза.

5. Смонтируйте вдоль отбортовок планок ендовы и под коньком универсальный уплотнитель.

Обрежьте по разметке листы металлочерепицы, граничащие с ендовой. Листы не должны доходить до осевой линии ендовы 6 — 10 см с каждой стороны.

6. Для крепления используют те же саморезы что и для крепления метало-черепицы. При креплении обрезанных листов допускается саморезы закручивать в штатные места, расположенные на 10 — 15 мм ниже линии штамповки в нижней части волны через лист метало-черепицы и через планку ендовы не ближе 25 см от оси ендовы.

  В этих местах листы металлочерепицы касаются плоскости, на которой лежат планки ендовы. При этом саморезы, прошедшие через лист металлочерепицы и через планку ендовы, плотно прижмут лист черепицы к планке ендовы в точках крепления саморезами. При отступе от штатных мест в точках крепления между листом металлочерепицы и планкой ендовы останется зазор, что может привести к протечкам через планку ендовы в точках прохождения через нею саморезов.

7. Не допускается закручивать саморезы на расстоянии меньше 25 см от оси ендовы.

8. Во время монтажа все зарезки аккуратно выравниваются к основанию при помощи резиновой киянки.

9. Монтаж обналичника (декоративной накладки) ендовы:

  Смонтируйте накладку, двигаясь снизу вверх с нахлёстом (наложением) друг на друга не меньше чем на 10 см. Закрепите декоративные накладки ендовы к верхним точкам примыкающих к ней листов металлочерепицы.

  Запрещается монтировать уплотнитель между листами металлочерепицы и обналичной накладкой ендовы.

Убедитесь в том, что саморезы крепления накладки ендовы не повредили смонтированные ранее планки ендовы.

* Накладка ендовы скрывает косые резы металлочерепицы и уменьшает вероятность задувания снега между листами метало-черепицы и планкой ендовы. Вода, собранная со скатов, попадает под накладку ендовы и течёт по осевой линии сгиба ендовы.

Устройство ендовы, начинающейся на скате и заканчивающейся на скате

1. Убедитесь в том, что гидроизоляция вдоль ендовы смонтирована правильно, оставлены пропуски для воды и мелкого мусора вдоль ендовной контрбруса, отсутствуют надрывы и механические повреждения гидроизоляции.

2. Обязательно смонтируйте в ендове по дополнительной доске между досками шаговой обрешётки. Подведите лист черепицы к боковой стене слухового окна следующим образом:

• обрежьте примыкающий к боковой стене слухового окна лист металло-черепицы по длине таким образом, чтобы линия вашего реза была выше выхода ендовы на скат не менее чем на 20 см (оставшаяся часть листа металлочерепицы может быть использована для продолжения монтажа с добавлением к нему одномодульного листа с целью выхода на общую линию стыковки листов по рядам);
• для подводки листа к боковой и передней стенкам слухового окна сделайте вырезы по размерам слухового окна и смонтируйте лист металлочерепицы.

  На лист черепицы вдоль стенок слухового окна смонтируйте универсальный уплотнитель.

  Установите на карнизный свес слухового окна карнизную планку.

  Смонтируйте в ендове заранее подготовленные планки ендовы. Обрежьте нижнюю часть планки ендовы по карнизу и по линии выхода на скат. При необходимости отформуйте край ендовы , выходящий на скат с целью обеспечения плотного наложения планки ендовы на лист метало-черепицы — резиновой киянкой. Допускается слегка подрихтовать нижний лист металлочерепицы.

  При удлинении ендовы обеспечьте нахлёст 20-30 см в зависимости от угла наклона скатов.

  В верхней части состыкуйте листы левой и правой ендовы с применением жестяницких приёмов или на саморезах с применением герметика. От правильности подготовительных работ в этом месте зависит защита линии конька слухового окна от попадания воды в него с верхнего ската.

  Смонтируйте вдоль отбортовок ендовы универсальный уплотнитель.

  Приготовьтесь к монтажу листов металлочерепицы с косыми резами на большом скате.

  Если вы применяете оставшуюся от бокового листа черепицы часть, доведите на ней нижний рез до вида штатного и добавьте к ней одномодульный лист с целью доведения уровня верха листа до общей линии стыковки по рядам на скате.

  Подготовьте к монтажу первый лист основного ската над ендовой. Его нижняя часть обязательно должна быть ниже линии выхода ендовы на скат. Наложите подготовленный лист на ранее смонтированный ниже ендовы лист металлочерепицы, при этом нахлест листов составит не менее 20 см, а сам ендовный лист будет зажат между монтируемым и ранее смонтироваными листами. Смонтируйте все листы, граничащие с ендовой.

  Убедитесь в том, что зазоры между резаными листами и осевой линией ендовы составляют по 6-10 см.

  При креплении обрезанных листов допускается закручивать саморезы в штатные места, расположенные на 10-15 мм ниже линии штамповки в нижней части волны через лист черепицы и через планку ендовы не ближе чем 25 см от оси ендовы.

  В этих местах листы метало-черепицы касаются плоскости, на которой лежат планки ендовы. При этом саморезы, прошедшие через лист метало-черепицы и через планку ендовы, плотно прижмут лист черепицы к планке ендовы в точках крепления саморезами.

  При отступе от штатных мест в точках крепления между листом метало-черепицы и планкой ендовы останется зазор, что может привести к протечкам через планку ендовы в точках прохождения через неё саморезов. Не допускается закручивать саморезы на расстоянии меньше 25 см от оси ендовы.

  Смонтируйте обналичную накладку, двигаясь снизу вверх с нахлёстом друг на друга не меньше 10 см.

  Запрещается монтировать уплотнитель между листами метало-черепицы и обналичной накладкой ендовы.

  Закрепите обналичные накладки ендовы к верхним точкам примыкающих к ней листов метало-черепицы.

Убедитесь в том, что саморезы крепления накладки ендовы не повредили смонтированные ранее планки ендовы.

  Накладка ендовы декорирует косые резы на метало-черепице и уменьшает вероятность задувания снега между листами метало-черепицы и ендовой. Вода, собранная со скатов, попадает под накладку ендовы и течёт по линии сгиба ендовы.

*** Эксплуатация и уход за ендовыми для металлочерепицы.

  За ендовыми на метало-черепице нужен уход. Прошлогодние листья, попавшие на кровлю, также попадают под накладку ендовы и при достаточном зазоре между резаными краями метало-черепицы будут смыты водой вдоль планок ендовы.

  Если возле дома расположены деревья, снимайте время от времени накладки с ендов и прочищайте водяной канал. Листья, хвоя и прочий мусор «залёживаются» в ендовых забивая сток воды и провоцируя прогнивание металла.

Источник: https://krovli.club/krovli/metallocherepitsa/ustrojstvo-endov-na-metallocherepitse

Ендова для металлочерепицы — Кровля и крыша

Все чаще крыша имеет не только функциональное назначение. Зачастую именно этот элемент — изюминка здания. Такие крыши имеют много плоскостей, которые соединяются под разными углами. Часть соединений — с положительными углами — оформляется в виде конька, часть — с отрицательными — в виде ендов. Чтобы на чердаке было всегда сухо, ендова кровли должна быть сделана правильно.

Ендовые крыши

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Особенности стропильной систем

Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.

В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.

Снизу в самом широком месте ставится подпорка

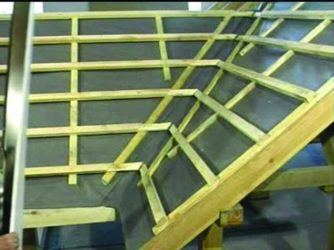

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:

• Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы.

Обрешетка делается в два раза чаще

Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны

Под ондулин между двумя досками должен быть зазор в 15 см

Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.

Устройство ендовы

Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.

На крыше из металлочерепицы

Как уже говорили, под металлочерепицу в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы — это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.

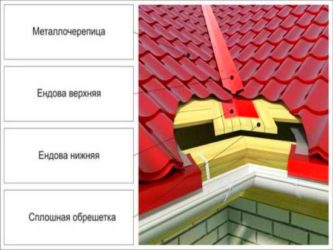

Ендова кровли из металлочерепицы

Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик). Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю.

Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест). Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.

Есть два способа крепления ендовного листа

• специальными саморезами ближе к краю;
• кляймерами за бортик.

Крепление за бортик кляймерами

При устройстве ендовы основная задача — обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный — после него не остается дырок, пусть и закрытых резиновой прокладкой.

Еще один момент. В нижней планке должны быть с двух сторон бортики, высота — желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.

На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.

Крепят листы к обрешетке в штатных местах — в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба — не менее 250 мм.

После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию — закрывает срезы, ее достаточно часто просто не используют.

Из профнастила и шифера

Под эти материалы в ендове вдоль укладывают несколько досок. На них закрепляется полоса гидроизоляции, которая затем соединяется с гидроизоляционной мембраной, закрепленной на скатах. Нахлест должен быть не менее 10-15 см, стыки соединяется при помощи двустороннего скотча.

Далее монтаж похож на описанный выше: также укладывается нижняя ендовная планка, к которой приклеивается универсальный уплотнитель, затем монтируется кровельный материал.

Устройство ендовы на крыше из профнастила

В данном случае можно уплотнительную ленту дополнить герметиком. Полосу герметика накладывают с двух сторон от места перегиба кровли. После монтажа кровельного материала в выступах волны остается большое свободное пространство. Туда может попадать вода, снег, мусор. Чтобы этого не происходило зазор заполняют герметиком, накладывая его послойно.

В случае с профлистом есть несколько вариантов оформления ендовы:

• Открытый. Это когда листы профнастила отрезаются на расстоянии 60-100 мм от линии перегиба. В этом случае видна планка и срезы. Чтобы закрыть это «хозяйство», поверх кровельного материала укладывается декоративный желоб, закрывающий линии отреза. Он крепится к обрешетке гвоздями.

Открытая ендова из профнастила

Открытый или закрытый тип соединения скатов вы выберите, устройство всего пирога остается одинаковым. Изменяется только способ подреза профнастила.

Ендова кровли из черепицы строение имеет точно такое же, как и в случае с профлистом. Разница в том, что сплошная обрешетка должна быть больше — шириной не менее 35 см по обе стороны от стыка. Особенности имеет крепление черепицы в ендове — некоторые фрагменты подрезаются настолько сильно, что крепить их при помощи стандартного замка не получается. Тогда в верхней части черепицы сверлят отверстие, продевают в нее мягкую кислотоустойчивую проволоку. Вбивают гвоздь в обрешетку, накрутив на него проволоку фиксируют черепицу в необходимом положении.

В случае с ондулином обрешетка под ендову не сплошная, а две доски, расположенные на расстоянии 15 см одно от другой, симметрично относительно центра ендовы. Между ними укладывается специальный желоб.

Между набитыми досками укладывается специальный желоб

Монтаж начинают снизу, продвигаются вверх. Первый лист ендовного желоба укладывают вровень с краем кровельного материала, подправляют форму. Прибивают к обрешетке гвоздями с верхней стороны. Следующий лист укладывают с нахлестом не менее 15 см.

Верхний фрагмент желоба перекрывает нижний не менее чем на 15 см

После того как весь желоб уложен, начинают монтаж кровельных листов. Сначала подрезают с запасом — отметку ставят на 5-6 см дальше, чем необходимо. Отрезают по намеченной линии (лобзиком или болгаркой). Укладывают на место, отмечают точную линию реза — по выступу на желобе. Отрезают второй раз и снова кладут на место. Так как лист ондулина весит немного, все операции проделывать несложно.

Подрезают ондулин дважды: сначала грубо, затем точно

Уложенный лист крепят специальными кровельными гвоздями с окрашенной в тон покрытия шляпкой. Крепить надо в каждую волну, отступив как можно дальше от серединной линии ендовы.

Крепят специальными гвоздями

Монтаж ендовы на кровле из Ондулина есть в видео формате.

Жестяные крыши

В частном домостроении такой тип кровельного материала встречается редко, тем не менее, есть и такие крыши. Ендова кровли из жести соединяется вручную, при помощи киянки и специального инструмента.

Ендова кровли: устройство, монтаж своими руками, фото, видео
Как правильно должна быть сделана ендова кровли из металлочерепицы, пофнастила, ондулина и керамической черепицы. Правила устройства ендов, порядок работ.

Источник: stroychik.ru

[content-egg module=GdeSlon template=compare]

Для монтажа прочной и долговечной кровельной системы из металлочерепицы недостаточно только приобрести и правильно закрепить само покрытие, также необходимо позаботиться об установке множества дополнительных элементов. Такие детали являются не просто декоративным дополнением, многие из них имеют защитные функции. В частности, в обязательном порядке при покрытии крыши декоративным материалом необходимо использование ендовы.

Этот элемент позволяет создавать внешние и внутренние углы кровли, то есть делает конструкцию крыши более сложной, многогранной и эстетически привлекательной. Однако, основное его назначение сводится к тому, чтобы отводить воду с поверхности кровельной системы. Очень важно, чтобы ендова для металлочерепицы была правильно подобрана и закреплена.

И для этого стоит знать, какими бывают подобные желоба, а также как грамотно производить их монтаж.

Источник: https://krovlyaikrysha.ru/endova-dlya-metallocherepitsyi.html

Как самому установить ендова на крышу из металлочерепицы

Металлочерепица позволяет быстро и недорого выполнить кровлю. Ее рекомендуется монтировать по технологии, поскольку она представляет собой конструктор с комплектом крепежных и доборных деталей. Одним из этапов укладки является ендовый узел.

1. Особенности разжелобка
2. Способы оформления
3. Пошаговая инструкция по установке

Что такое ендова?

Тупые углы, образованные двумя сопряженными скатами, называют разжелобком. Для рабочих места ендов, конька, ребер, примыканий пирога будут наиболее сложными и ответственными участками. Проблема состыковки внутренних тупых углов появляется в крышах сложной формы, которые имеют больше двух щипцов. Любые углы пересечения плоскости кровли – это разрыв сплошного покрытия, в нем собирается вода. Линия стыка имеет более пологий угол, в зимний период в нем всегда будет скапливаться снег. Эти участки несут наибольшую нагрузку и считаются самым уязвимым местом в плане протечки.

Принцип оформления стыков сводится к обустройству желобка, который собирает и отводит воду. Эта деталь называется нижней ендовой. Представляет собой узкий лист металла с цинковым или полимерным слоем. Монтируется вдоль наклонной стропилы ендовы. Чтобы вода не попала в подкровельное пространство, по длинным сторонам выполнена отбортовка. Кроме сбора воды и препятствования ее проникновению под металлочерепицу за бортики зацепляются кляймеры крепления желоба к контрообрешетке. После укладки материала стык может быть закрыт декоративной (или внешней) ендовой.

Варианты оформления разжелобка

Способ состыковки покрытия определяет тип стыка:

1. Открытый. Края черепицы подрезаются ровно по линии не встык, а с зазором, оставляя центральную часть нижнего профиля видимой. В качестве ендовы для металлочерепицы для сбора воды применяется лист металла с полимерным защитным слоем в тон с цветом крыши. От монтажника потребуется точность подрезки по линии. На внутреннюю кромку черепицы на ендове устанавливают декоративные уголки. С их помощью разжелобок приобретает эстетически законченный вид и закрывается щель между металлочерепицей и отбортовкой нижней ендовы, в которую может проникнуть мусор.

2. Закрытый. Неровности кромки элементов на разжелобке перекрываются верхней планкой декоративной ендовы. Используется чаще, поскольку нет необходимости проводить идеально ровную подрезку покрытия. На профиле для нижней планки ендовы можно сэкономить: берут более дешевые оцинкованные листы металла без полимерного слоя, но подобная экономия не оправдана. Металл с гальваническим или анодированным защитным слоем недолговечный, а заменить его непросто. Понадобится разбирать крышу, что в итоге повлечет огромные затраты средств и времени.

3. Переплетенный. Выполняется только при укладке мелкоформатного или гибкого кровельного материала. При работе с металлочерепицей не используется.

Пошаговая технология монтажа

Производители рекомендуют руководствоваться стандартными правилами, которые гарантируют герметичность внутренних стыков смежных скатов.

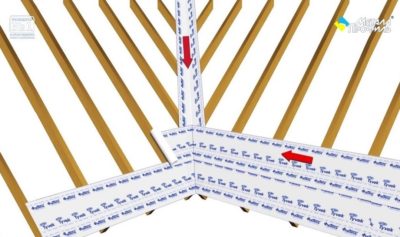

1. Гидроизоляция и контробрешетка.

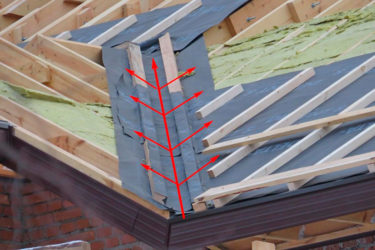

Нижнюю ендову правильно монтировать одновременно с укладкой гидроизоляции по стропилам смежных скатов и набивкой контробрешетки. Изоляцию выбирают в зависимости от теплопроводности покрытия. Для металлочерепицы лучше подходит антиконденсатная или супердиффузная пленка. Полосы раскатываются горизонтально и обрезаются так, чтобы они перекрывали ендову и заходили на соседний скат. По стыкам пленка склеивается двухсторонним скотчем. Предложенная технология позволяет обходиться без дополнительной полосы гидроизоляции, которая является обязательным элементом ендового ковра при работе с традиционными кровельными материалами.

Рейки контробрешетки подрезаются с заходом на проем расположения листа ендовы на 10-15 см. Разметка выполняется по размеру ширины купленного желобкового профиля. В образовавшейся нише вдоль накосной стропилы уголком набивают рейки контробрешетки на каждом скате.

На скатах контррейка набивается поверх гидроизоляции, а на ендовом стыке пленка накладывается на контробрешеточную рейку с заходом на смежный скат. Укладка косичкой позволяет надежно защитить стык от проникновения влаги. Прибивается степлером к внешней боковой или верхней поверхности контрреек.

2. Обрешетка.

После монтажа нижнего профиля ендовы его загибы не должны упираться в обшивку кровли. Обрешеточный брусок под ендовую планку и на скатах делается на разном уровне. Если кромка желобка будет выступать над несущим каркасом, металлочерепица не ляжет плотно на рейку.

Размер ступеньки между верхней поверхностью обрешетки ендовы и скатов должен быть равен высоте отбортовки листа нижнего разжелобка. На контррейках, набитых на стропила, по разметке при помощи стамески выбираются пазы глубиной 1 см для утапливания обрешеточной доски. Производитель рекомендует применять в качестве несущей рейки для нижнего профиля широкие (100 мм) доски, которые станут альтернативой сплошной обрешетке. Они будут прочной основой для металлического желоба и не дадут ему провисать при нагрузках от скопившегося снега.

3. Нижняя ендова.

Крепится после установки капельника и отливов водосточной системы, но перед прикручиванием металлочерепицы. Нижний край плиты подрезается по форме угла. На краях делают аккуратную отбортовку, что сделает ее эстетически привлекательной. Ендова позиционируется так, чтобы она выходила на горизонтальный желоб водостока на 2 см.

Закрепляются листы при помощи кляймеров к контробрешетке. Крутить саморезы через плиты категорически запрещается. Целостность нижней ендовы – гарантия отсутствия протечек.

Если длина разжелобка больше размера стандартных листов, продольную состыковку делают путем нахлеста в 10 см. Установка нескольких планок выполняется снизу вверх. Каждая последующая накладывается на нижнюю. В участках сочленения допускается вкручивание саморезов через профиль в контробрешетку только по верхнему торцу, который перекрывается нахлестом верхнего элемента. По окончании бортики прижимаются (выравниваются) до уровня обрешетки.

4. Приклеивание уплотнителя.

Форма металлочерепицы не позволит ей плотно прилегать к прямой отбортовке желобка. В подкровельное пространство будет попадать мусор и влага. Важным элементом технологии монтажа нижней ендовы является боковой уплотнитель (в виде клейкой ленты). Размещается вдоль бортиков профиля изнутри с двух сторон. Продается бобинами и крепится цельным куском по всему периметру нижней ендовы. Мягкий и упругий материал ленты повторяет волнистое покрытие и закрывает образовавшиеся щели.

5. Установка верхней декоративной планки и уголков.

После завершения укладки металлочерепицы внешний вид разжелобка не будет выглядеть законченным. Для эстетического оформления ендовы размещают планки или уголки. Они крепятся при помощи оцинкованных саморезов с резиновыми прокладками к металлопрофилю в верхнюю волну. Уголки монтируются вдоль каждой кромки, оставляя нижнюю ендову крыши открытой.

Источник: http://stroitel-list.ru/krovlya/metallocherepica/kak-samomu-ustanovit-endova-na-kryshu-iz-metallocherepicy.html

Монтаж ендовы металлочерепицы своими руками

Одна из самых значимых частей крыши, но на которую не всегда обращают должное внимание при строительстве, — ендова. С технической точки зрения — это угол (внутренний или внешний), который образуется на стыках двух скатов. Фактически, это лоток для сбора воды, который, при осадках находится под самой большой нагрузкой относительно других частей крыши. Чтобы ендова прослужила долго, а крыша не протекала, устройство ендовы крыши из металлочерепицы должно быть выполнено максимально правильно, монтажу этой части стоит уделить особое внимание.

Что нужно прежде, чем начать монтаж ендовы

Если всё делать вовремя, выполнять все технологические процессы по монтажу кровли по порядку, то сложностей с качеством быть не должно.

Естественно, что вначале стоит сделать расчет металлочерепицы на крышу, приобрести её, а также все необходимые сопутствующие материалы и приготовить весь необходимый инструментарий.

Материалы для монтажа

Крыть крышу нужно быстро. Вариант, когда подготовили основу, а через полгода сделали кровельный ковер, а еще через пару месяцев занялись ендовой и всеми планками не должен даже рассматриваться.

Поэтому надо быть готовым к тому, что придется купить следующее и сразу (ну, или, практически, сразу):

• Собственно металлочерепица
• Планки: кровельные, торцевые, коньковые
• Уплотнительные шайбы, саморезы
• Направляющая доска
• Доска обрезная
• Гидроизоляция
• Декоративные элементы (их, в основном, можно купить в последнюю очередь)

При покупке материалов, нужно сразу же позаботиться и о приобретении инструментов.

Инструментарий для монтажа ендовы

Для монтажа ендовы однозначно понадобятся:

• Ножницы, которыми можно резать металл. Они могут быть обычными по металлу или электрическими
• Шуроповерт, работающий на аккумуляторах (таскать по крыше сетевой шнур, переноски, адаптеры, как минимум, неудобно)
• Дрель
• Молоток средних размеров
• Инструмент для проведения замеров (рулетка, возможно, даже столярная линейка)
• Мел или что-то, чем можно поставить отметку
• Стремянка
• Страховочные тросы (веревки)
• Перчатки и, желательно, очки (последние понадобятся при резке металла электрическими ножницами)

Если всё подготовлено, желание есть, погода позволяет, нужно начинать монтаж.

Установка ендовы под металлочерепицу

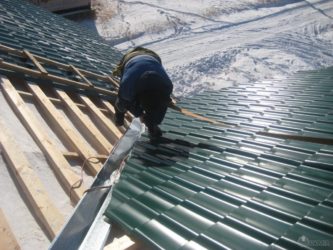

Первоначально выполняется гидроизоляция, затем кладутся направляющие, после чего выполняется кровельный ковёр из металлочерепицы и напоследок стоит заняться ендовой. Это вариант устройства нижней ендовы.

Может быть и такой вариант устройства ендовы крыши из металлочерепицы:

Вообще, ендова может быть:

• Переплетённой
• Закрытой
• Открытой

Даже по внешнему виду ендовы, открытые и закрытые, отличаются.

Виды ендов: открытая, закрытая, переплетенная

Естественно, при общности монтажа для всех этих элементов, есть значительные отличия в проведении работ. Но под каждой ендовой должна быть прикреплена ещё одна доска. После чего последовательность работ будет такова:

1. Установка планок ендовы. Их крепят снизу вверх с нахлестом в 25 – 30 сантиметров
2. Обрезка должна быть ниже планки ендовы и ниже линии карниза. Выполнение отбортовки
3. Монтаж уплотнителя. Его делают под коньком и отбортовками

Это важно! Между линией ендовы и листом металлочерепицы, с каждой из соприкасающихся сторон, нужно оставить зазор в 6 – 10 сантиметров. При необходимости провести резку листа, в него на стыках вкручивают саморезы, между ними расстояние должно быть от 10 до 15 миллиметров.

Эта часть монтажа кровли – своеобразная проверка правильности всей конструкции. Если всё выполнено как нужно, то в местах крепления лист будет касаться доски для ендовы, что полностью нивелирует возможность подтекания воды под ендову. После всех работ можно и нужно приступать к креплению декоративных накладок.

Монтаж переплетённой ендовы

Переплетённая ендова – самая сложная. Нужно заранее предусмотреть, в каком месте часть её будет под кровлей. Выполнить эту часть работ. Затем сразу же уложить металлочерепицу, а потом продолжить уже сверху неё укладку верхней части ендовы.

Устройство переплетенной ендовы

Укладка ендовы металлочерепицы таким методом используется там, где крыши с ровным уклоном скатов. Уплотнение может быть достигнуто только тогда, когда ширина ендового ковра будет порядка 90 сантиметров.

Необходимо будет уложить гидроизоляционную мембрану. Её стоит закрепить на влагоустойчивых листах любой дерево стружечной плиты гвоздями.

Когда необходимо выполнить переплетение гребневых стыков, переплетённая ендова должна закрыться кровельным материалом полностью. Места соединения стоит закрепить герметиком или битумной мастикой.

Строители любят разделять ещё монтаж ендовы по месту расположения на крыше.

Ендова, начало и конец которой на скате со слуховым окном

После проверки гидроизоляционного слоя кровельного ковра и монтажа дополнительных досок между шаговыми досками обрешётки, нужно подвести лист металлочерепицы к краю ската.

Далее

1. Нужно обрезать лист металлочерепицы. Срез должен быть выше ендовы на скате минимум на 20 сантиметров
2. Накрыть слуховое окно листами металлочерепицы
3. Вдоль стенок слухового окна уложить уплотнитель
4. На карнизный свес окна нужно прикрепить карнизную планку
5. Уложить ендову и обрезать её максимально точно по линии выхода на скаты и по карнизам
6. Состыковать в верхней части листы правой и левой ендов. Придется резать их под углом

Все части ендовы нужно закрепить саморезами. Стыки запенить герметиком. В монтаже ендовы главное – ровно и красиво вырезать все стыки под элементы кровли. Если это будет выполнено неряшливо, то и вся крыша будет иметь такой же неаккуратный вид.

Помимо ендовы, нужно установить и другие элементы кровли. Правильный монтаж конька металлочерепицы обеспечит отличную вентиляцию крыши. А также этот элемент выполняет декоративную функцию. В магазинах можно найти конек, например, с фигурками птиц.

Еще один важный элемент кровли – карнизная планка. Рекомендуем ознакомиться с монтажом карнизной планки для металлочерепицы здесь. Она защитит от затекания влаги, от попадания под кровлю снега, а также придаст законченный вид крыше.

Некоторые секреты красивого монтажа ендовы

Для нижней ендовы главное плотность прилегания к основе кровли. Если ендова прикручена плотно, а стыки запенены, то монтаж металлочерепицы выполнять просто. И качество кровли в этих местах должно быть достойным.

От верхней ендовы требуется не только прочность, но и красота. Поэтому всё нужно обрезать очень ровно, не царапая металл.

При необходимости удлинения ендовы, нужно выполнить верхний нахлёст сантиметров на 20. Стык закрепить саморезами и герметиком или битумной мастикой.

Скрыть огрехи верхней ендовы, а также поверх кровельного ковра с нижней ендовой можно при помощи монтажа фальш-ендовы. Её нужно закреплять через каждый 30 сантиметров.

Все саморезы, которые крепят ендову, должны быть вкручены в гребень волны металлочерепицы.

Обычно ендова приобретается такого же цвета, что и вся металлочерепица. Правильное её устройство не только придаст законченный вид всей кровли, но и позволит защитить её от подтекания воды на скатах. Монтаж ендовы нужно проводить вместе со всеми работами. Абсолютно недопустимо заниматься её креплением после нескольких месяцев эксплуатации кровли.

о монтаже ендовы металлочерепицы

Внутренняя ендова для металлочерепицы.

Инструкция по монтажу ендовы на скат кровли.

Источник: http://MegaBeaver.ru/materials/metallocherepica/elementy-metal/montazh-endovy-metallocherepicy-svoimi-rukami.html

Устройство и монтаж ендовы на металлочерепицу – пошаговая инструкция

Количество элементов кровельной конструкции напрямую зависит от ее сложности: чем сложнее форма, тем больше элементов включено. Для классической двускатной крыши свойственны два ската, соединенные одним ребром. Характерной особенностью многощипцовой крыши можно назвать наличие нескольких коньков и образование углов между плоскостями, причем углы могут быть и внешними, и внутренними. Последние принято называть ендовами. Что такое ендова кровли, и какие существуют правила ее монтажа полезно знать тем, кто только начинает познавать основы кровельного мастерства.

Описание ендовы

Смежные кровельные скаты многощипцовой крыши в месте сопряжения образуют внутренний угол. Этот функциональный элемент кровельной конструкции называется ендовой. Наличие указанной детали значительно усложняет проектирование крыши, ее монтаж и эксплуатацию.

Основным назначением ендовы можно назвать следующее:

• Образование правильного угла между смежными скатами.
• Сбор и перемещение воды от осадков и таяния снега. Благодаря образованию внутреннего угла водяной поток не растекается по крыше, а направляется в водосточную систему.
• Накопление снежной массы. Угол между скатами способствует накоплению снега, что приводит к увеличению нагрузки на стропильную систему.

Все эти функции говорят о том, что устройство и размеры ендовы должно рассматриваться еще на этапе проектирования с учетом повышенной нагрузки от большого скопления воды и снега.

Разновидности доборных элементов

Многощипцовая крыша является сложной конструкцией, так как в ее состав входит несколько скатов и коньков, а также ендов. Разжелобок, образующийся в месте примыкания наклонных поверхностей, довольно часто становится местом протечек при неправильном выполнении монтажа ендовы.

В зависимости от устройства выделяют несколько видов ендовы:

• Открытый вариант предполагает установку специального желоба в открытом стыке между двумя скатами. Такие ендовы считаются самыми простыми, применяются чаще всего на крышах, имеющих небольшой уклон.
• Закрытые ендовы отличаются плотно прилегающими скатами и отсутствием зазора. Такие элементы можно увидеть на кровле, скаты которой имеют большой угол наклона.
• Переплетенной называют ендову, устроенную между двумя скатами, на которых листы кровельного материала переплетаются друг с другом. При этом внутренний угол надежно защищен от проникновения воды.

Установка ендовы под металлочерепицу подразумевает монтаж нескольких элементов: усиленная гидроизоляция, внутренняя планка, которая защищает стык смежных стыков от проникновения влаги, и декоративная деталь для эстетичного внешнего вида.

Особенности монтажа ендовы при кровле металлочерепицей

В тех местах, где соединяются кровельные скаты многощипцовой крыши, отмечается высокий риск проникновения талой и дождевой воды. Объясняется это сложностью укладки гидроизоляционного материала на этом участке. Помимо этого на разжелобок оказывает давление нарастающая снежная масса в зимнее время.

Эти факторы требуют выполнения особых правил устройства ендовой под металлочерепицу:

• Для равномерного распределения нагрузки от кровельного материала и снежной массы необходимо монтировать сплошную обрешетку в местах стыковки скатов многощипцовой кровли.
• Также в месте сопряжения отдельных частей необходимо провести работы по дополнительной гидроизоляции. Это поможет предотвратить проникновение талой и дождевой воды в ендову. Усилить гидрозащиту помогает оборудование специального влагостойкого подкладочного ковра.

Перед тем, как установить ендову металлочерепицы, требуется основательно разработать конструкцию, чтобы в результате не выявилось недочетов, которые могут стать причиной протечек кровли. Помимо этого, следует правильно рассчитать вес кровельного материала, так как для более тяжелого покрытия требуется усиленная обрешетка.

Правила выбора комплектующих частей

Внутренние углы между скатами многощипцовой крыши оборудуются специальной планкой, которая также называется ендовой. Эта комплектующая деталь, защищающая разжелобок от проникновения влаги, подбирается индивидуально для каждого типа кровельного покрытия. Ендова металлочерепицы, профилированных листов, или кровельной стали выполнена в форме уголка, для металлочерепицы — в форме полукруглого желоба.

Все комплектующие элементы должны отвечать определенным требованиям:

• Они должны соответствовать материалу, используемому для покрытия кровли.
• Доборные элементы должны быть изготовлены из влагостойких материалов, чтобы зазор между кровельным покрытием имел надежную защиту от протечек.
• Все комплектующие для металлочерепицы должны характеризоваться повышенной устойчивостью к механическим воздействиям и продолжительным эксплуатационным периодом.

Первоначальный монтаж сложных крыш и укладка кровельного материала выполнялась без доборных элементов, для этой цели использовались подручные средства или остатки кровельного покрытия. Современные производители выпускают ендовы различного цвета из разных материалов, что во многом облегчает подбор комплектующих для всех типов покрытия.

Установка и устройство ендовы

Начинающие мастера-кровельщики не всегда знают, как правильно выполнить вывод ендовы на скат кровли из металлочерепицы, чтобы эксплуатация не сопровождалась образованием протечек. Практика показывает, что технология не представляет особых трудностей при соблюдении правил и наличия необходимых инструментов и материалов.

Монтаж ендовы при кровле металлочерепицей проходит непосредственно в процессе укладки материала при помощи определенного набора инструментов. Для работы понадобится шуруповерт и саморезы, ножницы по металлу и специальная планка, гидроизоляционный материал и герметик.

Процесс выглядит следующим образом:

• В месте монтажа ендовы кровли усиливают обрешетку, используя обрезную доску сечением 4*15 см.
• Обрешетку застилают гидроизоляционным материалом, для большей защиты можно уложить несколько слоев.
• Далее выполняют фиксацию внутренней планки разжелобка, с помощью оцинкованных шурупов.
• Укладывают кровельный материал, промазывая зазор в месте стыка силиконовым герметиком.
• В завершении монтируют верхнюю ендову, закрепляя ее кровельными саморезами, на которых имеются специальные прессшайбы.

Соблюдение технологии при решении вопроса, как сделать ендову из металлочерепицы, поможет создать надежную защиту внутренних углов сложной кровли от талой и дождевой воды, а также не допустит деформацию стропильной системы при повышенных нагрузках.

Источник: https://kryshadoma.com/metallocherepitsa/ustroystvo-i-montazh-endovy-na-metallocherepitsu-poshagovaya-instruktsiya.html
