Чем закрыть дымоходную трубу на крыше?

Герметизация печной трубы на крыше: материалы и этапы работ, фото и видео

Любой объект, который оборудован печной трубой, должен иметь хорошую герметизацию для предотвращения протечек. Если же использовать неподходящие материалы или способы герметизации, то это станет причиной образования конденсата на стенках трубы. В свою очередь, плохая гидроизоляция дымохода на крыше это повлечет за собой увеличение давления, потерю тяги и возникновение трещин в трубе.

Гидроизоляция дымохода на крыше избавит от многих трудностей в период отопления

С чего начинается гидроизоляция

Отопительные приборы будут работать в безопасном режиме только при условии, что гидроизоляция проведена правильно и с учетом всех имеющихся правил и рекомендаций. Гидроизоляция проводится с учетом:

1. Между системой стропил и крышей должно сохраняться определенное расстояние, которое зависит от используемых материалов. Горючие – 150-300 мм, негорючие – 100-250 мм.

2. Последовательность слоев в кровельном пироге нельзя нарушать. Нужно перекрыть влаге возможность проникнуть внутрь составленного пирога, так как любая жидкость станет причиной скорейшего разрушения слоев. Изоляция должна быть отделена от трубы при помощи зазора. В противном случае есть вероятность возникновения пожара, так как большинство материалов для изоляции горючие.

3. Короб – это требуемое приспособление для отделения крыши от трубы. Расстояние должно составлять около 150 мм. Внутри созданный короб заполняется любым теплоизоляционным материалом, который облагает негорючими свойствами.

Пленки, выполняющие задачи изоляции, должны быть разрезаны «конвертом», после чего подтягиваются к поперечной балке так, чтобы ее можно было прикрепить при помощи гвоздей. Гидроизоляция должна быть зафиксирована обрешеткой, пароизоляция – специальной рамкой. Все стыки короба и слоев изоляции должны быть окантованы специальными лентами.

Герметизация дымохода – это непростой процесс и требует определенных навыков и знаний

Как проводится

Если же владелец объекта заметил, что возле трубы появляется протечка, то в большинстве случаев причиной является некачественная герметизация крыши. Чтобы избежать протечек, специалисты устанавливают фартуки. Монтаж должен производиться в соответствии с алгоритмом:

1. Необходимо уложить дренажный желоб. Он требуется для отвода влаги из трубы.

2. Для обеспечения максимальной герметичности стыка кровельного покрытия и дымохода используется внутренний фартук для трубы на крыше.

3. Нужно вырезать подложку из гидроизоляции, которая должна быть размещена под нижней кромкой фартука. Если же крыша покрыта листовым материалом, то край подложки нужно вывести между листами снизу. Обязательно нужно создать бортик для направления воды по скату.

4. Кровельное покрытие должны быть уложены вокруг трубы.

5. По идентичному алгоритму устанавливается внешний фартук. Различие заключается только в закреплении верхней кромки к дымоходу.

6. Изоляционный фартук может быть создан вручную или приобретается готовый вариант. Дымовая труба должна проходить внутри фартука.

Крепление фартука к трубе На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Используемые материалы

Используемые материалы для герметизации делятся на три типа, каждый из которых имеет свои преимущества и недостатки.

Вата

Представляет собой рулон или укороченные волокна. Положительные качества ваты:

• звукоизоляция;
• низкая плотность;
• огнестойкость;
• плотно прилегает к поверхностям;
• пониженная теплоемкость;
• пониженная теплопроводность;
• стойкость к физическому воздействию (удары, вибрация);
• стойкость к химическому воздействию;
• термостойкость;
• эластичность;
• электроизоляция.

Вата – наиболее распространенный материал для утепления

Рулонные фильтры

Представляют собой муллитокремнезистый состав, который включен в волокна состава. Положительные качества рулонных фильтров:

• гибкость;
• допустимо использование неорганического клея;
• легко режутся;
• можно плотно зафиксировать механическое крепление.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования загородных домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Асбестовые и каолиновые плиты

При изготовлении используется муллитокремнезистое волокно. Минусом плит является невосприимчивость щелочей и кислот при высоких температурах. Для устранения недостатка потребуется устанавливать дополнительную изоляцию. Положительные качества плит:

• звукоизоляция;
• низкая плотность, но выше чем у ваты;
• низкая теплопроводность;
• стойкость в физическому воздействию, например, вибрациям;
• устойчивость к пару, воде и маслам;
• устойчивость к расплаву цветных металлов;
• эластичность;
• электроизоляционные свойства будут сохраняться при температуре до 800 градусов по Цельсию.

Возможные способы устранения зазоров

Существует три способа для устранения зазоров между трубой и крышей:

• Специальный фартук, выполняющий защитные свойства. Его можно приобрести в специализированном магазине или соорудить.
• Проход из нержавеющей стали. Накидывается на саму трубу, после чего появившееся место стыка нужно закрыть хомутом.

Место стыка закрывают резиновым хомутом

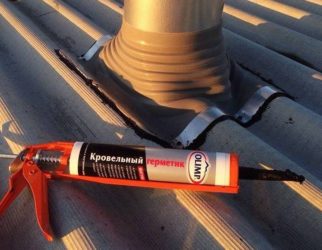

• Силиконовый герметик. Лучше всего подойдет в случаях, когда зазор небольшой.

В зависимости от материалов меняются и способы герметизации. Например, герметизация трубы на крыше из металлочерепицы возможна только с установкой фартука. В некоторых случаях, в зависимости от кровельного материала, могут быть применены индивидуальные способа герметизации.

Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию под металлочерепицу.

Заделка квадратной трубы на шиферной крыше

Шиферная крыша вносит свои нюансы при необходимости создания герметичной трубы. Из-за шифера нельзя применять какие-либо иные детали для изоляции, поэтому эффекта защиты добивались за счет цементно-песчаного фартука, который создавался следующим образом:

1. Все щели должны быть перекрыты подворотничками из оцинкованной стали. Такой материал не подвергается коррозии и может прослужить долгий срок.

2. Заливается цементно-песчаный раствор так, чтобы он был выше уровня крыши. Если же в процессе был использован картонный цилиндр, то процедура протечет легче и проще.

3. Отвод воды должен быть осуществлен при помощи наклонного выступа, который нужно расположить со стороны конька.

Проводя герметизацию дымохода, не стоит забывать об отводах для воды

Если же при заливке для удобства был использован картонный цилиндр с полиэтиленовой пленкой или бортик из пластика, то эти части должны быть удалены после затвердевания массы. Несмотря на свой внешний вид, такой способ герметизации ничем не уступает альтернативным, которые невозможно использовать на крыше с шифером.

Заделка многослойных дымоходов круглой формы

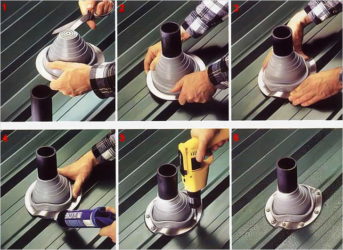

Намного легче обустраивать герметизацию на современных дымоотводах круглой формы. Простота процесса обуславливается тем, что не требуются дополнительные приспособления, так как труба уже укомплектована всем необходимым. Установка происходит в три этапа:

1. Прогрунтовать край трубы, куда будет крепиться гидроизоляция.

2. Сделать отверстие в гидроизоляции, после чего приклеить ее при помощи мастики к трубе.

3. Лист должен быть прикреплен к обрешетке. Труба пропускается через колпак, между которым должен быть расположен хомут с термостойкой прокладкой.

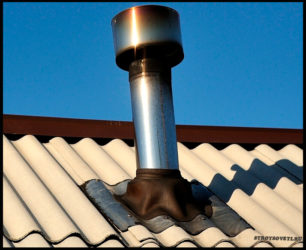

Круглые дымоходы из металла

Если же колпаков нет, то взамен используются гибкие эластичные заделки для труб. Герметик также может быть использован в любом другом месте, где требуется улучшить изоляцию крыши.

Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию плоской кровли.

Заделка трубы на битумной крыше

В таком случае дымовая труба должна быть заделана при помощи ленты Вакафлекс. При этом соблюдается следующий порядок действий:

1. Создание разделки из ленты.

2. Разделка прижимается при помощи футляра.

3. Появившиеся зазоры необходимо заделать при помощи битумной мастики.

Битумная мастика лучше всего защитит от проявлений непогоды

Процесс гидроизоляции дымохода в видео:

Заделка на кровле из металлочерепицы и профнастила

Герметизация на крыше с такой кровлей возможна только при использовании планки примыкания. При герметизации печной трубы на крыше из профнастила необходимо соблюдать следующий порядок действий:

1. Определиться с местом монтажа дымоотвода.

2. Частично удалить гидроизоляционную мембрану в этой области.

3. Создать металлический фартук, которые должен быть собран из внешних и нижних планом примыкания.

4. Уложить кровельный материал поверх.

5. Образовавшиеся места стыков нужно обработать герметиком.

Гидроизоляция дымохода на крыше покрытой металлочерепицей Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию Технониколь.

Заключение

При гидроизоляции печной трубы на крыше из профнастила необходимо правильно выбирать материал. В противном случае будет нарушена герметизация, что приведет к различным проблемам, включая дальнейшее разрушение дымоходной трубы.

Прочитать позже

Отправим материал на почту

Автор статьи

Ведущий специалист по инженерным системам и коммуникациям

Андрей Тихонов

Источник: https://m-strana.ru/articles/germetizatsiya-pechnoy-truby-na-kryshe/

Чем заделать отверстие вокруг печной трубы

Возводить печи во вполне современных домах не является данью моде или уважению традицией. Это вполне практичное решение для лесистых районов, где дерево является топливом куда более доступным, чем уголь или газ. Конструкция у печей самая разнообразная – от голландки, до варианта с камином и варочной поверхностью, но все они включат один обязательный элемент – дымоход.

Как устроен дымоход

Если печь сооружается вместе с домом, что предпочтительнее, выбирается самое подходящее место, наиболее экономичный способ обогрева и, конечно, верное размещение печной трубы. В противном случае дымоход сооружается таким образом, чтобы обеспечить хорошую тягу, но при этом не нарушить функциональность перекрытий и перегородок.

Обычные затруднения второго варианта – проход через перекрытия. Внутри здания для дымоотвода на потолке и на крыше проделывают отверстия, изолируют их, так как поверхность печной трубы нагревается весьма заметно и представляет собой угрозу для горючих материалов и выводят наружу.

Внешний дымоотвод выводится за пределы здания, как правило, ниже перекрытия через стену и поднимается до крыши. Этот способ не рекомендуется: чем больше разница между температурой внутри дымоотводного канала и снаружи, тем губительнее это действует на материал, и тем быстрее разрушается дымоход.

Устройство печной трубы должно соответствовать требованиям пожарной безопасности:

• дистанция от внутренней поверхности до конструкций из горючих материалов должна составлять не менее 38 см;
• иначе – дистанция между внешней стенкой дымоотвода и конструкций из горючего материала должна составлять не менее 13 см;
• изоляция проводится негорючими материалами, рассчитанными на эксплуатации при температуре в 800–1000 С.

Последнее условие связано с тем, что современные теплоизоляторы зачастую имеют сложный состав. Так, минеральная вата включает определенные связующие на основе смол, которые при высокой температуре спекаются. Материал теряет свои свойства, соответственно, возникает угроза воспламенения. В качестве изолятора можно уложить вокруг печной трубы только жаропрочную минеральную вату – на маркировке должен быть соответствующий указатель.

Тип печной трубы

Как устроить отверстие и чем его заделать, зависит от материала самой конструкции и места расположения. К наиболее распространенным видам дымоходов относятся:

• металлическая труба – для бани и другим подсобных помещений используют изделие из жаропрочной и кислотоустойчивой стали, для жилых зданий предпочтительнее «сэндвич»: вложенные друг в друга стальные цилиндры с теплоизолирующим наполнением во внутреннем слое;
• асбестоцементная – применяется реже из-за большего веса и быстрой засоряемости: внутренняя поверхность изделия недолго сохраняет гладкость;
• кирпичный дымоход – классический вариант, сооружаемый из огнеупорного кирпича.

Чем заделать отверстия при проходе стальной печной трубы

Для безопасного прохода через перекрытие применяется такое приспособление, как проходной патрубок. Изделие такое можно найти в магазине или соорудить самостоятельно.

1. Патрубок представляет собой короб, с отверстием для дымохода. Те стороны, через которые проходит труба, имеют несколько большие размеры, чем параметры короба – для закрепления на потолке. Высота патрубка приравнивается ширине перекрытия. Диаметр отверстия должен быть немногим больше диаметра дымохода.
2. Собранный короб оклеивают со всех сторон, исключая лицевую панель, изоляционным фольгированным материалом из базальтовых волокон – теплоизолятор предупредит нагревание материала, соприкасающегося с патрубком.
3. На потолке вырезают отверстие так, чтобы вокруг не было близкорасположенных потолочных балок, и помещают в него патрубок. Закрепляют саморезами к потолку. Можно надеть приспособление прямо на печную трубу и установить вместе. На фото – момент монтажа.
4. Со стороны чердака или второго этажа полости вокруг дымоотвода внутри короба заполняют теплоизолятором: жаростойкой минеральной ватой или даже керамзитом.
5. На изделие надевают металлическую панель и закрепляют саморезами к полу.

Нужно следить за тем, чтобы стык между отрезками дымохода не оказался в патрубке. Шов должен быть или ниже или выше переходника.

Проход через кровлю сложнее, но так как вокруг дымохода оказывается не сплошное перекрытие, а кровельный пирог. При этом повреждаются паро- и гидроизоляция. Чтобы минимизировать ущерб, вокруг будущего дымохода сооружается рама – поперечные рейки прибивают на стропила, внутри полученной ячейки аккуратно разрезают пленки и мембраны, заворачивают края и фиксируют скобами или планками к обрешетке. Затем герметизируют скотчем или герметиками.

На дымоотовод надевают металлический оголовник и закрепляют на крыше.

Чем заделать отверстие при проходе кирпичного дымохода

Самый надежный способ – распушка. Это увеличение толщины стенок дымохода на участке прохода. Сооружается распушка относительно просто: с каждым рядом кирпич смещается на одну четверть, образуя волне эстетичный бордюр.

Соприкасаться деревянные поверхности со стенками все равно не должны, хотя нагрев в этом случае минимален. Заделать щель вокруг расширения рекомендуется войлоком, пропитанным либо асбестом, либо глиняным раствором.

Проход через крышу выполняется так же, как и в случае стального изделия, с учетом распушки, разумеется. Сверху стык между крышей и дымоотводом перекрывается фартуком.

Как заделать отверстия в перекрытиях и на крыше, подробно рассматривается на видео.

Источник: http://TrubyGid.ru/otverstie-vokrug-pechnoj-truby

Как изолировать от потолка, крыши и стены трубу в бане — Русская баня

Многие считают, что для грамотного обустройства бани достаточно лишь правильно установить печь и вывести трубу на приемлемую высоту. Однако именно тогда, когда эти работы окончены, приходит время задуматься о том, как изолировать трубу в бане от горючих элементов, дабы избежать пожара, а также крышу от протечек.

В лучшем случае следует задуматься об изоляции трубы в бане еще на этапе проектирования, ведь в этом случае готовая конструкция будет более качественной и надежной. Изолировать уже построенный дымоход гораздо сложнее, в некоторых случаях требуется демонтаж определенных частей или изменение конфигурации труб.

Что лучше предпринять

В первую очередь трубу дымохода необходимо защитить от двух основных негативных воздействий: перегрева и попадания влаги через места стыков.

В связи с этим, два основных этапа, которые необходимо пройти в процессе изоляции дымохода в бане, это:

• Противопожарная защита;
• Гидроизоляция.

Теплоизоляция трубы в бане, которая проходит по неотапливаемому чердаку, позволяет предотвратить нагрев конструктивных элементов кровли, а также избежать появления конденсата, весьма негативно влияющего на металл.

Гидроизоляция также выполняет весьма важную функцию, ведь она способна защитить от гниения стропильную систему бани, а также иные деревянные элементы. Благодаря гидроизоляции труба, подверженная постоянному намоканию, не будет разрушаться.

Противопожарное утепление

Безусловно, наиболее безопасным вариантом будет установка сэндвич-трубы для обустройства дымохода, поскольку в данной конструкции уже предусмотрено наличие утеплителя.

Этот вариант подходит не всем, так как качественные сэндвич-трубы стоят немало. Именно поэтому большей популярностью пользуются классические трубы из металла.

Изоляция одинарной трубы из металла производится посредством установки коробов и обмотки трубы утеплителем из базальтовой ваты.

Конечно, можно обойтись и без использования теплоизоляции, однако в этом случае конструкция будет менее безопасной. Стоит отметить, что противопожарная разделка производится в обязательном порядке и по всем правилам.

Способы гидроизоляции от потолка и крыши

Изоляция от проникновения влаги внутрь кровли производится в месте выхода трубы на крышу.

Количество и сложность испытаний для трубы дымохода зависят непосредственно от ее высоты и размеров.

Дело в том, что чем труба больше, тем больше воздействий на нее будет оказывать ветер, дождевая вода, потоки снега.

Если допустить осечку в процессе гидроизоляции, природные осадки со временем начнут проникать в кровлю, вызывая протечки и гниение деревянных конструкций.

Непосредственно способ изоляции от влаги зависит от материала кровельного покрытия и формы трубы. Таким образом, при гидроизоляции округлых труб используют полимерные разделки, а в случае с прямоугольными и квадратными формами – фартуки из металла и планки примыкания.

Металлическая конструкция

Самым любимым материалом для возведения бани на протяжении многих лет является дерево. Помимо всех его уникальных положительных свойств, дерево также обладает повышенной горючестью, из-за чего баня нуждается в пожарной изоляции.

Дабы избежать пожаров, для изоляции трубы в бане своими руками, также как для изоляции стен и потолка, использовали массу различных материалов: асбест, глину, различные утеплительные плиты. Самое главное в утеплителе – низкая теплопроводность.

Чем обмотать: теплоизол

Теплоизол представляет собой сравнительно новый вид изоляционного материала. Состоит он из вспененного полиэтилена с фольгированной поверхностью на обеих сторонах.

Теплоизол отличается великолепной устойчивостью к повышенным температурам, благодаря чему он столь часто применим для изоляции трубы в бане. Толщина данного материала варьирует от двух до десяти миллиметров. Показатель максимальной температуры, которую он сможет выдержать, напрямую зависит от толщины слоя утеплителя:

• Материал толщиной от двух до пяти миллиметров способен выдерживать от -30 до +100 градусов;
• От пяти до десяти миллиметров – от -60 до +150 градусов.

Прежде, чем обернуть трубу в бане теплоизолом, необходимо запастить металлизированным скотчем или проволокой, так как данные материалы понадобятся вам в процессе изоляции, который совершенно прост и не требует посторонней помощи.

Чем обмотать на чердаке: фольгоизол

Фольгоизол также прекрасно подойдет для термоизоляции печной трубы, благодаря своей устойчивости к перепадам температур. Он состоит из двойного слоя фольги и утеплителя.

Для изготовления фольгоизола используется довольно плотная пищевая фольга, благодаря чему он отличается своей безвредностью.

Фольгоизол способен выдерживать температуры от -60 до +200 градусов, именно поэтому применяется не только для изоляции труб, но и для утепления стен и потолков. Фольгоизол – это прекрасный тепло-, гидро- и пароизоляционный материал за относительно небольшую цену.

Основные нормы и правила

Перед тем, как изолировать трубу в бане от потолка, следует изучить следующие требования СНиП:

1. Для обеспечения оптимальной силы тяги следует возводить трубу дымохода высотой не менее 5 м;
2. Между трубой дымохода и ближайшими горючими элементами должно быть соблюдено минимальное расстояние в 250 мм;
3. В случае, если материалом для кровли используются материалы с недостаточной защитой от возгорания, требуется установка искроуловителя;
4. Между верхним печным перекрытием и потолком должно соблюдаться определенное расстояние: для труб из металла – это более 1,5 м, для кирпичных дымоходов – 0,5 м.

Металлическая труба: пошаговый процесс

В банях с установленной каменкой лучше использовать кирпичные дымоходы, так как огнеупорный кирпич довольно долго сохраняет тепло.

Многие задаются вопросом, чем отделать стены в бане возле печки, ведь данные места тоже нуждаются в защите.

Обычно в местах соприкосновения дымохода с крышей и потолком используются листы асбеста или оцинкованной стали.

Также листы из оцинкованной стали применяют и для защиты стен около печи.

Металлическая труба без теплоизоляционного слоя является максимально пожароопасным вариантом обустройства дымохода. В этом случае между ней и ближайшими горючими элементами должно присутствовать расстояние в 60 см, не меньше.

Наиболее популярным и простым вариантом изоляции трубы является использование термоустойчивого утеплителя для ее обмотки. В качестве такого утеплителя чаще всего используется базальтовая вата, которая сверху защищается штукатуркой или металлическим листом.

Происходит изоляция следующим образом:

1. Первым делом необходимо запастись минераловатными плитами, толщина которых должна быть более 5 мм. Далее утеплительный материал используется, чтобы полностью обернуть трубу. Закрепляется утеплитель при помощи проволоки из стали, которой также необходимо обернуть трубу;
2. Поверх трубы, оснащенной теплоизоляционным слоем, необходимо сконструировать армированную сетку. Далее изготавливается цементно-известняковый раствор, которым оштукатуривается сетка;
3. Вместо штукатурки можно использовать металлический лист.

Для этого его необходимо свернуть вокруг трубы с утеплителем и в месте скрепления заклепать края.

Места прохода через крышу и потолок

Очень важно отнестись со всей внимательностью и ответственностью к местам прохода через перекрытия бани.

Данные участки подвергаются изоляции, несмотря на вид используемого дымохода, будь то сэндвич-трубы или обычные металлические.

Для того, чтобы проход через перекрытия был максимально безопасным и качественным, используется специальный короб. Его можно как изготовить самостоятельно, так и приобрести в магазине.

В процессе монтажа следует брать в учет следующее:

1. Диаметр отверстия для трубы должен быть гораздо больше диаметра самой трубы, поскольку от поверхности дымохода до конструкции перекрытия должно быть расстояние в 25-30 см;
2. Вокруг трубы не должно оставаться свободного пространства, поскольку все оно должно быть плотно заполнено утеплителем;
3. Края разъема для трубы следует обработать металлическими листами прежде, чем установить короб;
4. Ближайшие древесные элементы в обязательном порядке должны быть обработаны антипиренами.

Колпак или флюгарка – чем лучше защитить трубу на крыше

Хозяева, у которых в домах стоит печь или камин, обязаны правильно обустроить дымоход, так как от этого зависит и качество горения, и безопасность жильцов. Много вопросов вызывает наружная защита трубы от внешних факторов. Производители предлагают закрывать ее колпаками, дымниками, зонтиками, флюгарками и пр., причем на многих сайтах этими названиями подписаны однотипные конструкции. Разберемся, как на самом деле выглядит колпак на трубу дымохода, и чем он отличается от «собратьев».

Элементы для защиты труб

В строительных справочниках колпаком называется жестяная накладка, которая закрывает сечение трубы и защищает его от осадков. Канал дымоходной шахты при этом никак не перекрывается. Колпак укладывают плашмя сверху оголовка, чтобы защитить от дождя и снега кирпичную кладку. Его ширина больше, чем ширина кладки, поэтому кирпич не намокает.

Основное назначение колпака – защитить кирпич от осадков и солнца

Для защиты металлических труб используют колпак с дополнительной конструкцией над ним. Это может быть зонтик или флюгарка. Зонт так назван за конусообразную форму, схожую со шляпкой гриба. Он создает защиту от попадания осадков внутрь шахты и при этом обеспечивает выход продуктов горения на 360 градусов. Зонт как бы парит над колпаком дымоходной трубы, соединяясь с ним 3-4 стойками. По-другому его называют козырьком.

Зонтик устанавливают только в том случае, если печь топится редко, к примеру, на даче

Флюгарка отличается от зонта тем, что служит не только для защиты от осадков, но и регулирует тягу. Она, как флюгер, способна вращаться под порывами ветра, препятствуя обратной тяге. Дым из флюгарок выходит только вдоль оси, а не на 360 градусов. Такие конструкции обычно ставят на сложных кровлях, где велика вероятность встречных потоков воздуха, идущих с противоположного ската.

Флюгарка защищает вентиляционный канал от обратной тяги и встречных потоков воздуха

Еще один «представитель» из этой группы – дефлектор. Его задача – улучшить слабую тягу в печи, вызванную неудачным размещением, ошибками в монтаже или климатическими особенностями местности. При этом он также служит преградой для осадков, мусора и птиц.

Дефлекторы стабилизируют тягу, но в некоторых случаях печи начинают сильно дымить

Как видим, колпак – это самый простой из существующих элементов, задача которых – защитить дымоход от внешних факторов. К сожалению, в сети под этим названием продаются все вышеперечисленные конструкции, что вводит в заблуждение владельцев частных домов.

https://www.youtube.com/watch?v=GW-9-hSYxRk

И последний термин – дымник. Его так назвали потому, что устанавливается элемент на оголовках дымовых труб и служит для их защиты. Таким образом, дымником можно назвать и колпак, и ветрозащитный зонт, и флюгарку, и дефлектор.

Чем лучше закрывать дымоход

В доме на кровлю выводятся вентиляционные и дымовые трубы. Для каждого вида требуется своя защита.

Защита дымового оголовка

Так, для печных и каминных оголовков МЧС и нормы СНиП запрещают использовать любые элементы, препятствующие прямому выходу дыма. Но если МЧС настаивает на этом категорично и не принимает дома с неправильной защитой дымохода, то в СНиП делает оговорку: колпаки и иные элементы могут быть при условии, что нет препятствий для выхода дыма. А как сделать правильно – нормы не уточняют.

Зимой на козырьках из-за сильного конденсата могут возникать сосульки

Специалисты на строительных форумах утверждают, что флюгарки и дефлекторы были созданы как спасательный круг для решения проблемы слабой тяги. При строительстве дымоходов во многих домах нарушаются нормы вывода трубы, ее место на кровле, что приводит к некачественному горению. Только если невозможно «реанимировать» саму шахту – начинают исправлять ошибки с помощью установки дополнительных элементов, улучшающих тягу. Поэтому в домах с нормальным дымоходом такие элементы не используют.

Неопытные хозяева с целью защиты шахты от осадков и птиц нередко ставят зонтики без видимой на то причины. Но они не учитывают, что металлический зонт стоит на открытом пространстве, обдуваемый всеми ветрами. Когда печь или котел работают – продукты горения, среди которых и пары воды, выходят на крышу и попадают прямо на внутреннюю часть холодного зонта. Образуется конденсат, который постепенно стекает вниз, а на морозе застывает сосульками. Наледь начнет перекрывать свободный выход дыму, и тот частично вернется в помещение, отравляя угарным газом воздух.

Как видно на чертеже, крылья колпака (он показан черным цветом) не закрывают внутреннее пространство, а лишь обеспечивают защиту от осадков кирпичной кладке

Дефлектор также имеет свойство образовывать конденсат, но кроме этого, его конструкция ускоряет засор труб. Снизу дефлектор начинается куском голой трубы (примерно 20 см), внутри которой конденсат смешивается с копотью и образует плотное вещество почище клея. Оно постепенно забивает внутреннее пространство, как пробка, перекрывая свободный выход дыму.

Проблема флюгарки – ее может заклинивать, если хозяева периодически не будут чистить металл от копоти, ржавчины и пр. А неправильно повернутая флюгарка повторяет вышеперечисленные минусы зонта и дефлектора.

Таким образом, наилучшим вариантом защиты трубы дымохода будет обычный колпак, чертеж которого можно увидеть на картинке выше.

Если же дымоход сделан из металлической утепленной трубы круглого сечения, то для нее используют фартук колпак. Его натягивают сквозь трубу до кровли и герметизируют, защищая таким образом место выхода дымохода от осадков.

Фартук-колпак защищает кровлю от протекания

Защита вентиляции

На вентиляционные трубы можно ставить колпаки с любыми «прибамбасами» – зонтиками, защитными решетками и пр. Этого требует СНиП. В вентиляцию часто попадают птицы, мусор, и достать их оттуда сложно. Обычный колпак-накладка в этом случае не годится. Для защиты вентиляционной шахты обязательно должен быть установлен козырек.

Независимо от того, какой защитный элемент вы установите на трубах, нужно раз в год, а при сильных морозах – 2 раза в месяц, осматривать систему и своевременно удалять сажу, наледь и мусор. Только так вы обеспечите полную безопасность себе и близким.

Как выглядит настоящая флюгарка

Как выглядит дефлектор для усиления тяги

Источник: http://trubsovet.ru/dop/kolpak-ili-flyugarka-truba-na-kryshe.html

Как сделать отделку трубы на крыше – варианты обшивки

Часть труб, которая возвышается над поверхностью кровель, постоянно подвергается внешним нагрузкам, поэтому им нужно обеспечить защиту. Для недопущения снижения функциональности кровельного пирога, герметизацию крыши следует сделать качественно. Также значение имеет внешний вид труб, который должен соответствовать архитектурному облику домовладения.

На каждой кровле частного дома можно увидеть несколько типов труб – дымовых и вентиляционных. Отделка трубы на крыше предполагает выполнение обязательной герметизации в точках соприкосновения кровельного покрытия с вертикальными поверхностями, защиту каналов от атмосферных осадков и термоизоляцию дымохода. Кроме этого, имеет значение эстетическое оформление мест вывода на кровлю.

Где следует расположить трубу на крыше

По мнению профессионалов, место, в котором труба выходит на крышу, должно располагаться как можно выше. Идеальным решением является конек, поскольку это наивысшая точка на кровле. Здесь тяга будет максимальной, а монтаж гидроизоляции проще.

Также важен следующий момент – чем дальше от конька находится дымоход, тем его нужно делать выше. Это обстоятельство не украшает крышу и в тоже время усложняет конструкцию.

Дымоходы могут иметь весьма затейливую форму. Примером служит крыша замка Шамбор, расположенного на Луаре. Она представляет собой настоящий шедевр, поскольку на ней установлено большое количество невероятно красивых дымоходов.

Форма труб влияет на аэродинамические характеристики. Установленные на их оголовок колпаки немного понижают силу тяги. Любые выступы, имеющиеся на обшивке труб, находящиеся в их верхней части, препятствуют созданию нормального уровня вентиляции.

Идеальной формой трубы считается конструкция, сужающаяся кверху, при этом на нее нужно устанавливать не слишком большой и низкий колпак. Для сохранения силы тяги на оголовке труб не должно быть большое расширение.

Нередко возникает потребность в выводе над кровлей одиночной вентиляционной трубы. Например, вентиляцию, идущую от канализационного стояка, следует размещать отдельно. Это нужно, чтобы не допустить перехлеста с потоками воздуха от жилых помещений в результате возникновения обратной тяги.

В данном случае лучшим решением будет использование вместо кирпичной кладки вентиляционных пластиковых либо металлических выходов, которыми укомплектовывают многие виды новых кровельных систем.

Эти выходы:

• выглядят эстетично;
• отличаются герметичностью и надежностью,
• регулируются по высоте;
• хорошо защищают от осадков.

Герметизация кирпичных дымоходов

После того, как выполнено гильзование кирпичного дымохода, прежде всего, выход вертикальных труб на поверхность кровли нужно сделать герметичным. Это начальный и главный этап отделки дымоходов на крыше.

Еще относительно недавно, согласно государственным стандартам, следовало делать над кровлей расширение кирпичной кладки. Это требовалось для того, чтобы подвести под нее кровельный материал с целью герметизации стыка. Для обеспечения изоляции соединения под выступ кладки укладывали металл. В результате надкровельный отрезок трубы получался тяжелым и выглядел непривлекательно.

В настоящее время после появления новейших изоляционных технологий и материалов расширять кладку уже не требуется. Кирпичную трубу можно делать прямой, без выступа. Все без исключения гидроизоляционные пленки вне зависимости от конструкции кровли нужно заворачивать на кирпичную кладку. При этом битумные материалы применять для дымоходов недопустимо, следует пользоваться негорючими эластичными лентами.

Когда выполняется отделка печной трубы на крыше, вокруг нее необходимо уложить защитный фартук. Этот элемент изготавливают из оцинкованного металла, имеющего полимерное покрытие. В случае необходимости под фартуком укладывают герметизирующую ленту — это гибкое изделие продают в комплекте с кровлями, она бывает разного цветового решения.

Производят такие ленты на основе алюминиевой фольги, они имеют самоклеющийся битумно-полимерный слой, иногда состоящий из свинцовых пластин. При изготовлении фартуков для дымовыводящих конструкций задействуют исключительно негорючие материалы.

Самым надежным решением принято считать сочетание металлического фартука и герметизирующей гибкой ленты. Если в процессе кладки паз заранее не был выполнен, тогда желательно прорезать в ней штробу, чтобы завести металл в углубление. Но это делать необязательно.

Отделка трубы дымохода на крыше предусматривает, что фартук в ее нижней и боковой части нужно располагать над покрытием кровли, а верх необходимо заводить
под покрытие. Место примыкания элемента к кладке следует обрабатывать прозрачными силиконовыми герметиками. Также следует не забывать о нанесении этих составов в шов.

Зашивка труб над кровлей

Выполняют ее в определенных случаях:

1. Кладка была выложена из некачественных материалов и имеется опасение, что кирпич может не выдержать атмосферных нагрузок.
2. При достаточной высоте трубы отсутствует требуемая сила тяги. В таком случае прежде, как обшить дымоход, нужно уложить слой теплоизоляции. Для дымоотводящих конструкций используют негорючий материал, которым является базальтовая вата.
3. Когда на крышу можно вывести лишь пластиковые воздуховоды, имеющие легкий вес, тогда отсутствует необходимость в выполнении кирпичной кладки. Вместо этого сооружают прочный каркас, коммуникации проводят внутри него, а снаружи после укладки утеплителя делают зашивку.

Материалы для зашивки печных труб

Особенности выполнения такой работы заключаются в следующем:

1. До того, как обложить трубу дымохода, нужно соорудить каркас, предназначенный для крепления материалов и монтажа теплоизолятора. Для вентиляционных труб подойдет деревянный брусок сечением 4х4, 5х5 сантиметров, обработанный антисептиками, или металл, а для дымоходов используют металлический профиль, который обычно задействуют при работе с гипсокартоном. Применяют дюбеля из металла, а не из пластика.
2. В работе удобно использовать оцинкованный профиль для ГКЛ. Дело в том, что утеплитель хорошо ложится в промежутки, имеющиеся между профилями.
3. Самым недорогим и аккуратным материалом при выборе, чем закрыть дымоходную трубу на крыше, можно назвать оцинкованный лист металла, покрытый полимером.
4. Металлическая обшивка дымоходной конструкции является дешевым и аккуратным решением. Для крепления в этом случае используют шурупы с шестигранной головкой и прокладкой из резины.
5. Даже сайдинг можно задействовать для зашивки, но только труб вентиляции, поскольку это горючий материал.
6. Если на кровле уложена гибкая черепица, ею же можно и облицевать обшивку. Сначала делают каркас, после чего используется ОСП или ЦСП, и только потом клеят черепицу. Но для дымоходов этот вариант не подойдет.

Специалисты едины во мнении: отделка дымохода на крыше профнастилом наиболее оптимальный вариант.

Облицовка дымоходных труб и специальные колпаки

Одним из способов отделки является облицовка. Для этого используют природный или искусственный камень, но данный вариант не практичен. Объясняется это тем, что часто с некачественного кирпича срывается облицовка, при этом вместе с верхним слоем керамики, что портит кровлю. Если же кирпич качественный и красивый, закрывать его нет смысла.

Когда обшивка тяжелая, ее следует зафиксировать не только с помощью клеевого состава, но и метизами. Для этой цели задействуют металлические скобки или дюбель — гвозди напрямую через каменные плитки.

Чтобы защитить вентиляционные каналы от атмосферных неприятностей на оголовках труб устанавливают защитные колпаки. Они снижают силу тяги, поэтому их размер не должен быть чересчур большим. При этом расстояние от верха трубы до нижней точки колпака нужно делать не менее 15 сантиметров. Форма данного изделия и материал его изготовления могут быть самыми разными.

Чтобы защитить коммуникации от попадания в них птиц в отверстиях труб желательно поместить решетку или сетку.

Отделка дымоходов — как правильно обшить

При выполнении отделочных работ необходимо придерживаться противопожарных норм. Газы, выходящие из дымоходных конструкций, имеют очень высокие температуры. Обязательным для всех типов дымоходов является обеспечение достаточной силы тяги.

Одно из главных требований, предъявляемых к отделке дымоходов – применение исключительно негорючих материалов. Поэтому такое решение, как обшить трубу на крыше металлопрофилем, считается лучшим. Когда дымоход установлен рядом с вентканалами, его нужно выводить выше общего колпака.

Сегодня большое распространение получили дымоходы из нержавеющей стали, имеющие внутреннюю термоизоляцию. Их разрешается выводить на крышу без кирпичной кладки, с применением металлического фартука.

Способы отделки каналов, выходящих на кровлю, разнообразны и во многом зависят от предпочтений домовладельцев. Можно обшить трубу профлистом, клинкерным кирпичом, цементно-волокнистыми плитами, известково-цементной штукатуркой, искусственным или натуральным камнем, готовой двухконтурной конструкцией. Последний вариант удобен и имеет привлекательный вид.

Источник: https://kryshadoma.com/dymokhod/kak-sdelat-otdelku-truby-na-kryshe-varianty-obshivki.html
