Как сделать сэндвич трубу своими руками?

В этой статье:

Сэндвич труба своими руками: советы по сборке и монтажу конструкции

Сэндвич труба — это конструкция из двух полых цилиндров, которые обладают разными диаметрами, что позволяет устанавливать один в другой. Промежуток между внутренней и внешней частью заполняется специальным пожароустойчивым изоляционным материалом (например, базальтовой ватой). Подобные изделия давно пользуются популярностью в качестве дымоотводов для печей и котлов разных типов. Если вы задались вопросом, как сделать сэндвич трубу своими руками — стоит внимательно изучить некоторые правила и аспекты.

Дымоходная труба типа «сендвич» — несложная конструкция и ее можно сделать своими руками

Плюсы и минусы конструкции

Внутренняя деталь такой конструкции производится из нержавеющей стали, а внешняя — из оцинкованной стали. Внутренний трубный лист оборачивается теплоизоляционным материалом и вставляется во внешнюю деталь, таким образом, получается многослойный строительный «бутерброд». Такая конструкция довольно эффективна и в процессе эксплуатации отличается высокой надёжностью.

Полезная информация! Выпускаются такие изделия отрезками, которые имеют длину до 1 м.

Монтаж готовой сэндвич конструкции отличается своей простотой и скоростью выполнения работ (все монтажные работы готовой трубы можно выполнить за 1 день). Как и любое изделие, сэндвич труба обладает рядом преимуществ и недостатков.

Преимущества:

универсальность использования (они могут монтироваться на постройки из любого материала, что является очень удобным);
компактность конструкции;
простота транспортировки;
лёгкость установки — все монтажные работы можно выполнить, не обладая никакими специальными строительными знаниями.
эстетичность дымохода;
пожароустойчивость (по этому показателю «сендвич» опережает остальные разновидности дымовых труб);
быстрота монтажа;
стропильная система крыши не помешает при установке такой трубы;
многослойность —она дает конструкции защиту от оседания сажи и образования конденсата в процессе эксплуатации, что позволяет проводить профилактическую очистку системы гораздо реже.
защита от воздействия агрессивных химических соединений, которые образуются в процессе горения.

Установка трубы такого типа не требует специальных знаний и навыков

Недостатки:

эксплуатационный срок такой системы составляет около 15 лет, что является довольно небольшим сроком.
высокая стоимость.

Недостатков у такой современной конструкции не так много, а если вы решили изготовить своими руками дымоход типа «сэндвич», то это выйдет дешевле, чем кирпичная кладка. Сэндвич конструкция по праву считается надёжной и безопасной и её несложно собрать и установить.

Как самому сделать сэндвич трубу для дымоходов?

Сэндвич труба собирается своими руками с использованием следующих материалов:

лист нержавейки;
теплоизоляционный материал;
лист оцинкованной стали.

Утеплитель для таких конструкций должен соответствовать определённым характеристикам. В первую очередь — это пожароустойчивость. Толщина наполнителя, который будет заполнять пустоту между внутренней и внешней трубой, как правило, колеблется в пределах от 3 до 6 см. В некоторых случаях изоляционным материалом может служить керамзит или полиуретан.

Для изготовления трубы понадобится утеплитель, удобнее всего использовать готовую «скорлупу»

Сборка такой конструкции несложна:

Листы металла нужно свернуть, превратив их в трубы. Стыки свариваются или фиксируются специальными замками.
Затем на внутреннюю трубу, выполненную из нержавейки, наносится необходимый слой утеплителя.
Внутреннюю деталь помещают во внешнюю оцинкованную.

Однако такая сборка включает в себя ряд важных нюансов, на которые стоит обратить внимание:

Для того, чтобы увеличить пожароустойчивость конструкции, её рекомендуется монтировать в специальном защитном коробе. Такая установка исключит контакт сэндвич дымохода с перекрытиями кровли.
Для максимальной защиты короб заполняется огнеупорным теплоизоляционным материалом. В этом случае отлично подойдёт использование керамзита.
С внутренней стороны части трубы устанавливаются раструбами кверху.
Наружная труба монтируется путём надевания отрезка на конец предыдущего (с помощью раструбов).

После того, как сборка конструкции завершена, стоит задуматься о её установке. Для этого также нужно изучить поэтапную инструкцию, которая не позволит допустить ошибок и исключит аварии в системе.

Подготовка к монтажу сэндвич дымохода

Существует два основных правила, на которые стоит ориентироваться при установке сэндвич конструкции:

Категорически возбраняется монтаж такой конструкции над топкой печи. Это связано с тем, что непосредственное расположение над топкой приводит к быстрому износу конструкции. Специалисты рекомендуют монтировать огнестойкий жёлоб, выходящий из топки, который специальным проводником подключается к дымоходной трубе.
Если такая конструкция прокладывается через пожароопасные участки, тогда её необходимо оснащать дополнительной теплоизоляцией. Использование «голой» конструкции в таких условиях может привести к пожару.

Из печи должен выходить патрубок, который соединяет топку с сендвич-дымоходом

Подготовка к установке сэндвич-трубы начинается с составления проекта. Для этого на бумагу наносится заранее обдуманный план — должен содержать наиболее удачный путь прокладки конструкции. При этом не стоит забывать, что каждый конкретный случай обладает своими особенностями и нюансами, поэтому лучше всего потрудиться и составить план именно для вашего дымохода. Также можно нанять специалиста, который без труда проведёт необходимые расчёты. После составления плана необходимо провести необходимые расчёты материала. Это мероприятия во многом зависит от того, какая именно труба будет монтироваться (покупная или выполненная своими руками).

Обратите внимание! Рассчитать количество необходимого материала при монтаже готовой фабричной конструкции гораздо легче, так как все покупные элементы обладают стандартными, точными параметрами. При самостоятельной сборке такой трубы расчёты производятся приблизительно, но всегда с запасом.

После того, как все необходимые материалы приобретены, начинается нанесение разметки. Это мероприятие проводится для того, чтобы исключить искривление дымохода и максимально надёжно произвести его фиксацию. Специалисты рекомендуют пользоваться кронштейнами, а разметка под них довольно проста. Важно запомнить, что в таком деле стоит помнить о последовательности. При прокладке трубы через перекрытия необходимо использовать специальные патрубки, которые в обязательном порядке должны быть покрыты теплоизоляционным материалом.

Отверстие для трубы подбирается заранее. После того, как отверстие готово, производится нанесение изоляционного слоя и установка патрубка. Для достижения максимального показателя отвода тепла от дымовой трубы необходимо соблюдать зазор между ней и патрубком.

Необходимые расчёты для определения правильного расположения трубы

Высота дымохода до крыши, как правило, указывается в общем плане дома, а для определения высоты сэндвич трубы над крышей стоит ознакомиться со следующими строительными нормами и правилами:

высота дымохода над плоской кровлей должна быть 50 см;
если крыша выполнена из материала, который не обладает пожароустойчивостью, то тогда высота конструкции над ней должна составлять минимум 1 м;
если дистанция между сэндвич конструкцией и коньком кровли более 3 м, то в таком случае высота должна соответствовать условной линии, которую проводят от центра конька под углом 10°;
если дымоход удалён от конька не дальше чем на 1,5 метра, то тогда его высота должна быть не менее 50 см.

Очень важно правильно рассчитать высоту дымохода, от этого зависит тяга в системе

Как уже было сказано выше, толщина теплоизоляционного слоя колеблется от 3 до 6 см. А вот размеры сечения сэндвич конструкции зависят от мощности котла.

Зависимость сечения трубы от мощности котла представлена в таблице №1.

Таблица 1

Мощность котла, кВт	Сечение, м
До 3,5	0,14 на 0,14
3,5–5,2	0,14 на 0,2
5,2–7,0	0,14 на 0,27

Благодаря современному рынку стройматериалов вопрос о том, как сделать сэндвич трубы самому, имеет простой ответ. Выбор и приобретение нужных деталей также не составит труда.

Монтаж сэндвич трубы

Установка сэндвич трубы может проходить следующими способами:

через стену;
через крышу;

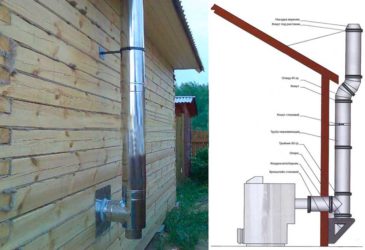

Через стену. Такой способ проводится в случае, если нет возможности вывести сэндвич трубу через кровлю. В некоторых случаях хозяева попросту не хотят «дырявить» крышу и останавливаются на этом варианте. Кроме этого, вывод трубы через стену является более безопасным, так как большая часть конструкции располагается за пределами дома.

Важно! Если конструкция будет выполнена с наличием длинного горизонтального участка — это увеличивает шанс возникновения пожара. В горизонтальном участке воздух замедляется и тем самым стенки трубы больше нагреваются, чем в вертикальных отрезках конструкции. Особенно не рекомендуется обустраивать горизонтальные участки, если тяга в системе не очень хорошая. В любом случае длина горизонтального отрезка не должна превышать 1 м.

Если нет возможности вывести дымоход через кровлю, вполне реально сделать выход сквозь стену

Рассмотрим основные нюансы монтажа трубы через стену:

Дистанция от трубы до стены дома должна быть заполнена негорючим теплоизоляционным материалом, чтобы исключить возможность возгорания. Особенно это касается деревянных домов или бань.
Горизонтальный участок трубы должен иметь свой специальный тройник, в конструкцию которого входит заглушка.

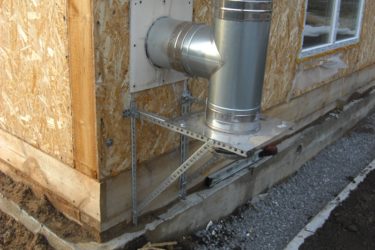

Фиксаторы для трубы устанавливаются на внешней стороне стены через каждые 0,5 метра. Установка кронштейнов для дымохода своими руками должна соответствовать строительным нормативам, иначе они могут не выдержать вес трубы и она просто рухнет.
Сделанный дымоход необходимо защитить от попадания в него влаги.

Через крышу. Вывод трубы через крышу является наиболее распространённым способом и практикуется повсюду. Однако в некоторых случаях такой вариант установки проводится в связи с обстоятельствами, например, котёл может быть расположен в центре комнаты и прокладка трубы через стену становится попросту нецелесообразной.

Монтаж дымохода всегда начинается от печи и поэтапно проходит в вертикальном направлении. Кроме этого, при монтаже сэндвич трубы стоит учесть ряд важных нюансов:

Конструкция не должна иметь никаких выступов.
Температура внутри конструкции не должна превышать 500 °C.
Угол отвода трубы должен быть не больше, чем 30°.
Наклонные сегменты не должны иметь шероховатостей и инородных включений, которые могут препятствовать движению дыма в системе.
Диаметр наклонных участков конструкции не должен быть меньше, чем у вертикальных.

Если кровля состоит из материалов, которые имеют плохую пожароустойчивость или не имеют её вообще, то тогда потребуется монтаж дополнительных элементов — искроулавливателей. Такие элементы можно изготовить из обычной металлической сетки. Размеры ячеек должны соответствовать показателю 0,5 х 0,5 см.

https://www.youtube.com/watch?v=npszLwuduaY

Очень важным фактором является защита дымовой конструкции, которая выходит на крышу, от атмосферных осадков. Для этих целей на конец трубы устанавливают специальный зонт. При установке такого козырька нужно учитывать, что он не должен создавать никаких помех для нормального вывода дыма из системы.

Помимо этого, стоит запомнить, что контакт любой электрической проводки с дымоходом категорически запрещён. При несоблюдении строительных норм и правил (СНиП) возможна угроза возгорания, что впоследствии может стоить вам жизни.

Источник: http://TrubaMaster.ru/dymovye/sehndvich-truba-svoimi-rukami.html

Изготовление и установка сэндвич трубы

Кирпичные дымоходы уходят в прошлое. Их место занимают надежные и красивые сэндвич трубы – ноу-хау на рынке товаров для строительства. Цена новинки пока «кусается», но это – еще не повод для беспокойства, ведь чудо-конструкцию можно смастерить самостоятельно. Итак, как делается труба сэндвич своими руками?

Смотрите, как красиво смотрится сэндвич система вывода дыма

Мастер-класс по изготовлению сэндвич трубы

Чтобы сделать конструкцию своими руками, вам предстоит пройти такие этапы:

продумывание деталей;
снятие замеров;
наброски/эскизы;
составление списка материалов и инструментов;
закупка;
сборка сэндвич трубы;
установка дымохода.

Важные нюансы

Казалось бы, делается-то сэндвич труба на «раз-два»: оборачиваете стальную трубу теплоизоляционными материалом, а затем – оцинкованным железом, и конструкция готова, однако в этом деле имеются свои особенности. Важно ведь не только все выполнить своими руками, но и сделать так, чтобы потом не пришлось переделывать.

А для этого стоит учесть такие нюансы:

Сэндвич трубы универсальны, но в случае «творческой самодеятельности» не будет лишним уяснить такой момент. Заводские котлы в работе отличаются от своих собратьев кустарного производства (например, печей для бань, каминов и т.д.). Если у промышленных моделей температура на выходе держится до 120 градусов, то у изготовленных своими руками – может превышать и 800. Стало быть, в виде теплоизоляционного материала для первых годится стекловата, а вот для вторых придется использовать базальтовую вату.
Изготавливая сэндвич дымоход самостоятельно, забудьте о таких материалах, как веревки либо другие изделия из синтетики. Они непременно начнут гореть и портить воздух в доме.
Внешнюю оболочку тоже нужно крепить – надеть трубу на трубу недостаточно.
Лучший материал для изготовления сэндвич трубы – фабричная нержавейка. Служит долго, сохраняя блестящую поверхность и тем самым (из-за инфракрасного излучения) не допуская утечки тепла на улицу.

Стоит обратить внимание! Кирпичный дымоход придется чистить пару раз в год, чинить и следить за его состоянием. Установив сэндвич систему, вы избавите себя от подобных хлопот.

Стоит обратить внимание! Ни в коем случае не прокладывайте через дымоход электропроводку либо иные коммуникации, если не желаете беды.

Не забудьте о крепежах и других элементах, необходимых для установки дымохода

Необходимые расчеты

Если высоту дымохода до кровли вы можете узнать, не делая замеров – по плану дома, то над высотой фрагмента над крышей нужно хорошенько подумать. А для этого не помешает ознакомиться с такими нормами:

над плоской крышей дымоход должен возвышаться на 0,5 м;
если кровля сделана из легковоспламеняющегося материала, дистанция от него до конца трубы должна составлять 1 м;
если расстояние между дымоходом и коньком более 3 м, то конструкцию монтируют не ниже линии, визуально проведенной под углом 10 градусов от центра конька;
если дистанция между дымоходом и коньком не превышает 1,5 м, то высота конструкции должна быть не менее 0,5 м.

Толщина теплоизоляционного слоя варьируется в пределах 2,5-6 см.

Сечение также может разниться. Если следовать правилам СНиП, сечение зависит от мощности котла по такой схеме:

до 3,5 кВт – 0,14 на 0,14;
3,5-5,2 – 0,14 на 0,2;
5,2-7,0 – 0,14 на 0,27.

Это важно знать! В возводимой трубе не должны присутствовать уступы.

Сборка трубы

Изготовить сэндвич трубу просто. Если вы приобрели трубы нужного сечения, крепежные детали и теплоизоляционный материал (базальтовую или каменную вату), нашли инструменты и выкроили день для работы, можно начинать.

Для начала снимите защитную пленку, если таковая имеется на изделиях.

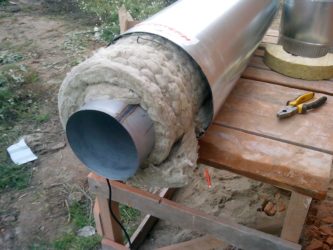

Стальную трубу оберните ватой, сверху прикрепите оцинкованное покрытие. Если внутренняя часть из стали может быть цельной, то внешняя зачастую состоит из нескольких фрагментов. Соединению кусков уделите особое внимание. Оцинкованное железо соединяется саморезами либо блошками. Причем крепить следует и поверхность листа, и фрагменты между собой.

Помните, что вы можете сэкономить, заменив базальтовую вату каменной, если оснащаете дымоходом котел промышленного изготовления.

Это важно знать! Возле котла или иного отопительного девайса температура так велика, что может прогореть даже самая прочная конструкция. Учитывайте эту особенность и изготавливайте/стройте дымоход так, чтобы этот фрагмент трубы в любой момент можно было демонтировать и заменить новым.

Варианты расположения дымоходов

Порядок установки

Изготовить трубу не так сложно, как ее установить. Процесс нельзя назвать простым, поэтому следует рассмотреть и этот блок работ, чтобы творение ваших рук получило надежную «путевку в жизнь».

Итак, как правильно установить сэндвич трубу? Зависит от того, какой способ монтажа вы предпочтете. В большинстве случаев конструкция крепится вертикально. Технология процесса такова:

Во внутренней части конструкции фрагменты трубы монтируются раструбами вверх.
Элементы вставляются внутрь друг друга, чтобы конденсат не вытекал наружу.
Участок трубы над кровлей устанавливается наоборот. Верхние элементы раструбами помещают на нижние части.

Это важно знать! Следите, чтобы дымоход не соприкасался с поверхностью потолка, иначе может произойти пожар. В таких местах конструкцию нужно помещать в специальный короб, заполненный базальтовой ватой.

Если решено монтировать трубу под наклоном, а то и горизонтально, то внутри конструкции может скапливаться конденсат. Необходимо побеспокоиться об установке кранов для слива этой жидкости.

Наклонные участки дымохода должны быть идеально гладкими, с поперечным сечением не меньше вертикального.

При установке сэндвич системы нет необходимости делать бетонный фундамент, сооружение которого нужно для монтажа кирпичного или керамического дымохода. Ведь трубы легкие. Однако и относиться к работе, спустя рукава, не стоит. Начертите схему с размерами и неуклонно ей следуйте – от первого фрагмента возле выходного патрубка котла и до козырька над дымоходом.

Монтаж дымохода всегда начинается снизу

Вы согласны, не так уж и сложно сделать и установить сэндвич трубу своими руками?!

: монтаж дымохода сэндвич

Источник: http://trubsovet.ru/nazn/dym/izgotovlenie-i-ustanovka-sendvich-truby.html

Как установить сэндвич-дымоход своими руками

Дымоходы типа «сэндвич» стали особо популярны. Их достоинства – красота и функциональность. Главное же достоинство в том, что установка дымохода сэндвич своими руками – дело несложное и вполне безопасное. Важно не экономить и купить высококачественные сертифицированные материалы. Трубы для дымоходов такого типа имеют существенные преимущества:

не собирают конденсат на стенках;
не забиваются сажей;
отличаются высокой пожаробезопасностью;
мало весят;
просты в обслуживании;
эстетичны.

Идеально использование труб такого типа в деревянных строениях, особенно в бане. Сэндвич-труба проще в изготовлении и практичней, чем керамическая или кирпичная. Как сделать дымоход, в какой последовательности выполнять операции по монтажу труб, вы узнаете из статьи.

Самостоятельный выбор и монтаж дымохода

Дымоход «сэндвич» состоит из отрезков метровой длины, соединенных в единую конструкцию. Теперь разберемся, какие материалы лучше выбрать, в чем заключается изготовление дымоходов и как самому собрать дымоход из «сэндвич» труб.

Смеха монтажа дымохода

Монтаж сэндвич дымоходов – дело не особо трудоемкое или материалоемкое. Это не сравнить с сооружением трубы из кирпича. Конструкция состоит из двух вложенных одна в одну труб, между которыми размещают теплоизоляционный слой.

Внутреннюю трубу предпочтительно делать из нержавеющей стали, внешнюю – из разных материалов, даже таких мягких и легкоплавких, как медь или латунь. Однако, если вы собрались сделать дымоход своими руками, запомните – лучше не применять оцинковку для изготовления дымоходов.

При нагреве и охлаждении оцинкованных труб они сильно меняют диаметр или просто деформируются. С нержавеющей сталью этого практически не происходит.

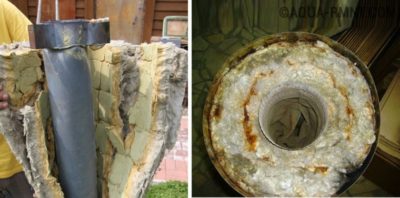

Утеплитель сэндвич-труб

В качестве утеплителя между внутренней и внешней трубами используют негорючие материалы с низкой теплопроводностью. Самые популярные из них – базальтовое волокно и минеральная вата. Толщина слоя утеплителя при изготовлении дымоходов может быть разной. Обычно этот показатель варьируется между 25-60 мм.

В качестве внутреннего утеплителя для сэндвич-труб при изготовлении дымоходов также может использоваться керамзит или полиуретан.

Утеплитель сэндвич-трубы дымохода

Собирая дымоход своими руками, приходится сталкиваться с проблемой укладки термоизоляции между трубами. При изготовлении дымоходов приходится делать перехлест 10 см, аккуратно надрезая участки на половину толщины. Вариант – набивать пространство между труб вручную, стараясь сделать это максимально аккуратно.

Особенности стыковки элементов дымохода

Соединение труб производят при изготовлении дымоходов двумя способами:

Сборка сэндвич-дымохода осуществляется по «по дыму» или «по конденсату».

Монтаж дымохода сэндвич «по дыму» производится для того, чтоб предотвратить проникновение угарного газа внутрь дома или бани. Изготовление сэндвич дымохода «по конденсату» обеспечивает свободный сток конденсата, образуемого из-за разницы температур, вниз по трубам.

В первом случае дым под действием тяги беспрепятственно выходит наружу, не задерживаясь в трубе. Но зато при плохой заделке трубы конденсат может попасть вовнутрь сэндвича, отчего утепленная труба может сильно пострадать и утратить свои свойства. Второй способ подразумевает, что труба дымовая верхнего сэндвича входит в раструб нижнего. Влага никак не может попасть вовнутрь, зато, при наличии даже малейшей щели, дым окажется в доме или в бане. Выбор сложен: газ опасен для здоровья, а конденсат портит сэндвич.

Примечание: Какой бы способ изготовления дымохода вы ни выбрали, необходимо тщательно подходить к герметизации швов.

Тогда гарантированно не будет проникновения дыма в помещение и конденсата в утеплитель труб. Мы рекомендуем внутренние трубы дымохода соединять «на конденсат», чтоб уберечь от его попадания швы труб.

Колено сэндвич дымохода

Несмотря на двойные стенки и теплоизоляцию, при изготовлении дымоходов необходимо дополнительно изолировать сэндвич трубы в местах с наибольшей пожароопасностью. Это соприкосновение с балками, перекрытием и кровлей. И помните, что сэндвич, используемый для изготовления дымоходов, недостаточно термостойкий. Его недопустимо использовать в качестве первой трубы, соединяемой с печью (котлом). Учтите это изначально, на этапе составления схемы дымохода.

Как правильно сделать дымоход

Установка дымохода сама по себе проста. Изготовленные по технологии «сэндвич» дымоходные трубы совершенно пожаробезопасны, собрать и закрепить их может человек, имеющий мало опыта в строительстве. Монтаж дымохода производится снизу вверх, от печки к потолку и кровле дома. В процессе сборки внешние трубы надеваются на внутренние. Чтобы знать, как сделать дымоход, достаточно освоить технологию монтажа труб, включающую четыре этапа.

Этап №1. Соединение труб дымохода

Изготовление труб дымоходов предусматривает производство сужающихся элементов. При соединении торец с меньшим диаметром вставляется в расширенный конец предыдущей трубы. Такое соединение почти исключает образование сажи внутри труб. Из такого дымохода легко вывести конденсат, особенно если поставить в дымоходную трубу специальные тройники.

Этап №2. Вывод дымохода через стену или потолок в доме

Если схема дымохода предполагает прохождение сквозь стену, необходимо разобрать посадочные места и укрепить их. После чего можно собрать наружный кронштейн и прикрепить к нему полозья, облегчающие перемещение тройника во время монтажа сэндвич-труб.

Стену в доме при этом можно закрыть 10-миллиметровой фанерой, а для безопасности прикрепить по всей ее площади асбестовый лист. В дополнение прикрепить сверху лист оцинкованной стали. В месте, где будет крепиться проходник, следует прорезать квадратное отверстие и укрепить все слои шурупами.

В конце этапа не забудьте покрасить кронштейн, чтобы он не ржавел. После можно продеть дымоходную трубу через отверстие в проходнике.

Вывод дымохода через стену или потолок

При самостоятельном монтаже дымохода не забывайте об «уступке» – пространстве между стеной и дымовым каналом.

При проводке труб дымохода через потолок необходимо рассчитать соединительные элементы так, чтоб стык труб проходил выше разделки потолка. Стыки являются самыми пожароопасными участками, поэтому крайне важно обеспечить их визуальный контроль. И не только во время сборки, а на всем протяжении эксплуатации.

Этап №2 (вариант 2). Установка дымохода в крышу

Если схема дымохода предполагает прохождение труб сквозь крышу, нужно предварительно приложить оцинкованный лист изнутри к отверстию. Потом, после вывода трубы наружу, можно заняться креплением самого листа. Если нужно, его дополнительно заводят под край кровли.

Важно помнить, что высота возвышения дымохода над плоской крышей должна быть не меньше метра. При установке высокого дымохода на крыше (1.2 м и более) нужно поставить растяжки и обжимные хомуты, предотвращающие наклон вертикальной трубы ветром.

Если кровля здания сделана из горючего материала (например, из рубероида, битума), необходимо дополнительно защитить ее от возгорания. Для этого над покрытием крыши крепится дефлектор, имеющий сетку-гаситель с мелкими ячейками.

Этап №3. Крепление дымохода

Все колена, тройники и прочие элементы стягиваются хомутами. При необходимости тройник фиксируется опорным кронштейном. Если схема дымохода предусматривает высокую верхнюю часть (высота более 1,2 м), ее необходимо дополнительно укрепить. Для этого можно использовать растяжки. Чем больше высота дымохода, тем надежнее надо делать крепление труб. Все стыки дымохода дополнительно фиксируются специальными элементами:

Соединение сэндвич-труб – обжимным хомутом;
Трубы с тройниками или переходниками – двумя хомутами, с обеих сторон.

Крепление дымохода к стене

Самостоятельно сделать опорный кронштейн можно из пары уголков 50 и 30 мм. Для сооружения кронштейна понадобится болгарка, дрель и болты М8-М10.

Примечание: При сборке дымоходы из сэндвич-труб полезно использовать термостойкий герметик. Он помогает избежать подсоса воздуха в трубы.

Негерметичная дымовая труба приведет к тому, что ослабнет или пропадет тяга и в помещение попадет угарный газ.

Этап №4. Завершение монтажа

После сборки сэндвич дымохода необходимо удалить защитную пленку с труб (если где-то она осталась). Независимо от того, какова схема прохождения дымохода, его длина согласно СНиП должна быть в пределах 5-6 м (от колосника до оголовка). На это необходимо обратить особое внимание. Также нужно тщательно обработать герметиком все стыки, зазоры и швы. Для обработки используется особый жаростойкий герметик, выдерживающий температуру до 1000 градусов. Наносят его так:

Внутренние трубы обрабатываются по внутренней поверхности;
Наружные трубы герметизируются по внешней стороне;
Переход одностенной трубы в двустенную обрабатывается по окружности, снаружи;
Соединение одностенной трубы с модулями – снаружи стыков.

После сборки дымохода и запуска печи (котла) нужно обязательно проверить температуру наиболее опасных (в плане перегрева) зон сэндвич-дымохода.

Для облегчения очистки дымохода в нем необходимо предусмотреть ревизию – отверстие с дверцей или легкосъемную часть. Сверху дымоход должен прикрывать колпак, защищающий от попадания осадков.

Установка дымоходов из сэндвич-труб не вызывает затруднений. Благодаря малому весу элементов все этапы сборки можно осуществить самому, без помощников. Если у вас уже составлена схема дымохода и закуплены необходимые материалы, можете смело приступать к работе. Главное – не спешить и тщательно соединять и герметизировать места стыков.

Источник: http://OPechi.com/dymoxody/kak-ustanovit-sendvich-dymoxod-svoimi-rukami.html

Как сделать дымовую сэндвич-трубу для дымохода

В любом помещении, оборудованном печкой, необходимо устанавливать дымоход независимо от того, какое топливо используется: газ, дерево или какая-либо жидкость. На сегодняшний день сэндвич-труба для дымохода используется всё чаще. Связано это с лёгкостью монтажа и демонтажа, а также эксплуатации. Конструкция состоит из двух труб, вставленных одна в другую, а на месте состыковки есть теплоизолирующий материал.Такое изделие можно сделать собственноручно

Преимущества и недостатки

При разработке сэндвичей производители хотели сделать продукцию без негативных качеств, которые имеют другие виды материалов для дымоходов. Любой материал для дымохода подвержен негативному воздействию от окружающей среды и продуктов горения. Топливный материал зачастую имеет весьма вредный химический состав, а также производит высокую температуру, поэтому со временем внутренние стенки трубы поддаются коррозии или эрозии.

Полезно знать: дымоход своими руками.

Также канал спустя несколько месяцев или лет покрывается сажей, чем провоцирует плохую проходимость и эффективность конструкции.У данной трубы имеются плюсы и минусы

Снаружи дымоход также не защищён. На него негативно воздействуют осадки, температурные колебания, излишняя влажность и конденсат. Последний появляется из-за разницы между внешней и внутренней температурой. Это, в свою очередь, может спровоцировать излишнее образование сажи.

Классический вариант — установка кирпичных дымоходов. Но они имеют много недостатков:

дымоход в форме прямоугольника не является идеалом для подобных конструкций, так как там постоянно образовываются завихрения дыма, а также нет достаточной тяги;
пористая структура кирпича и раствора способствуют налипанию сажи, чего не скажешь про трубчатый дымоход;
конструкция довольно массивная и сложная в установке;
даже кирпичная модель подвержена эрозии, поэтому дымоходы из кирпича часто рассыпаются под воздействием температуры.

В этом видео вы узнаете, как сделать сэндвич-трубу:

Как и любая другая конструкция, сэндвичи имеют свои недостатки и преимущества. Начать можно с недостатков, хотя их и не так много.

Основными минусами конструкции являются:

большинство элементов производится из нержавейки, они стоят внушительную сумму;
срок их службы колеблется от 10 до 15 лет, что гораздо меньше, чем эксплуатация кирпичных конструкций;
постоянные изменения температуры могут спровоцировать разгерметизацию труб.

Преимуществ у сэндвич-трубы гораздо больше, чем недостатков:

вес конструкции небольшой, и нет необходимости в обустройстве дополнительного фундамента для печки;
монтаж можно сделать самостоятельно, без сторонних специалистов;
в связи с небольшим весом конструкцию транспортировать несложно;
элементов есть достаточное количество, чтобы суметь собрать трубу любого диаметра;
каждый отдельный элемент можно заменить;
хорошая теплоизоляция обеспечивает пожаробезопасность, так как внешняя часть трубы сильно не нагревается;
застойные зоны во внутренней части трубы не будут появляться, так как поверхность гладкая;
практически не ржавеет;
простая эксплуатация, требуется только периодическая уборка внутренней части трубы от сажи;
эстетический внешний вид, что позволяет устанавливать трубу как внутри, так и снаружи.

Правильный выбор

На сегодняшний день есть много некачественной продукции, поэтому нужно правильно уметь выбирать сэндвич-трубы, знать, чем подделка отличается от оригинала, или хотя бы покупать материалы в специализированных и проверенных магазинах.

Выбор сэндвич-труб необходимо совершать по таким критериям:

качество металла должно быть высоким, так как от этих показателей зависит жаростойкость и надёжность конструкции;
имеет значение плотность изоляции, а также её качество, так как она должна работать при температуре в 700 градусов;
качество сварных швов тоже должно быть соответствующее.

На внутренний слой трубы нужно обратить особое внимание, так как на него воздействует самая высокая температура. Оцинкованное внутреннее покрытие может использовать только в газовых котлах.

Не забываем про критерии выбора данной трубы

Для твердотопливных использовать можно, но через некоторое время необходимо будет менять всю конструкцию. Для внешнего покрытия можно использовать любой материал, но для котлов, работающих на твёрдом топливе, лучше использовать нержавейку, в крайнем случае оцинкованную сталь. Другие материалы могут использоваться в котлах с низкими рабочими температурами или для систем вентиляции.

Для котлов с высокими рабочими температурами лучше использовать специальные сплавы-нержавейки:

316Ti — выдерживает температуру до 850 градусов.
310 S — до 1 тыс. градусов.

Такие сплавы можно использовать как для банных печей, так и в отопительных, на дровах, угле или газе.

Для установки на банную печь лучше использовать внутренние трубы из нержавейки, при этом внешний кожух может быть изготовлен из любого металла. Для газовых котлов можно использовать сэндвичи с толщиной стенки от 0,5 до 1 мм, а для банных печей — строго от 0,8 до 1 мм, изготовленные из нержавеющей стали. Более тонкие дымоходные сэндвич трубы прогорят очень быстро.

Не забываем про утепляющий слой

Если указывается диаметр, то имеется в виду внутренняя дымовая сэндвич-труба. На практике зачастую используют от 115 до 120 мм, а для внешней трубы стандарт — 200 мм. Один элемент трубы может иметь длину от 0,5 до 1 метра.

Утепляющий слой между внутренней и внешней трубой может составлять от 25 до 60 мм. Чем слой больше, тем лучшая будет теплоизоляция соответственно. Для печей в бане в качестве утеплителя лучше использовать базальтовую вату. Стекловату для этих целей нельзя использовать, так как она выдерживает температуру до 320 градусов. Если больше, то вата теряет свои теплоизолирующие свойства.

Читать подробнее: кирпичные печи для бани: выбор и монтаж своими руками.

Для определения с длиной трубы необходимо учесть следующие пункты:

Канал для дымоотвода не должен быть менее 5 метров. В противном случае устанавливается электрический дымоотсос для дымохода.
Если крыша плоская, над её поверхностью дымоходная сэндвич-труба должна выступать на 50 см минимум.
В том случае, когда к бане примыкают другие постройки, высота которых меньше самой бани, то трубу необходимо поднимать выше этих пристроек.

Если соблюдать такие правила, то можно безошибочно определить высоту трубы. Не менее важным является правильная установка конструкции.

Самостоятельная установка

Дымоход можно вмонтировать как в печку, так и в теплообменный бак. Расположить его в помещении и вывести на улицу можно как угодно: в боковую стену и вверх, напрямую в потолок и т. п. Главное, чтобы была тяга.

Для того чтобы максимально экономно пользоваться печкой в бане, от неё напрямую идёт металлическая труба, на которую уже монтируется сэндвич. В этой трубе температура практически не отличается от температуры печки, поэтому такая система выгоднее. Чтобы излучение было мягче, но тепло не уменьшалось, на трубе делают сетку, в которую помещают камни. Они также хорошо просушат парилку после того, как печка погаснет.

Зачастую печку используют для нагрева воды. В этом случае вместо трубы устанавливается бак или теплообменник.

При проектировке месторасположения дымохода необходимо учитывать несколько деталей. Длина горизонтальных деталей не должна превышать одного метра. Каждые полтора метра трубу необходимо прикреплять к стене кронштейнами.

Важно проектировать конструкцию таким образом, чтобы в проходе трубы через стену или другие препятствия не было соединений.

Подготовительные работы

Для начала необходимо проделать отверстия в стенах и потолке для выхода конструкции. Сэндвичи тоже нужно как следует подготовить: снять защитную плёнку, обезжирить. Дальше устанавливают элементы соединения сэндвича с печкой или теплообменником, так называемый шибер.

Нужно помнить, что сэндвич нельзя вставлять напрямую в печку. Сначала лучше вмонтировать трубу из нержавейки, сетку для камней или теплообменник, а к ним уже прикреплять сэндвичи. Такая конструкция позволяет удержать в помещении больше тепла и соответственно считается экономически более выгодной.

Вставлять необходимо верхний элемент на нижний, то есть нижний должен быть загнан в верхний. Это и есть так называемая сборка по дыму. Места состыковки необходимо смазать силикатным клеем или герметиком. И первый, и второй вариант вещества должны выдерживать температуру в 1 тыс. градусов и более. Эта информация указана на упаковке.

Если конструкцию необходимо будет в будущем разобрать, то герметик наносится на стыки конструкции. Если залить клеем всю площадь состыковки, то она станет монолитной и неразборной. Сделать конструкцию более жёсткой могут хомуты. Их необходимо скреплять гайками и болтами.

Проход сэндвича через потолок

Место состыковки сэндвича и крыши — одно из самых небезопасных в конструкции. В связи с этим необходимо тщательно прорабатывать каждую мелочь в таком месте. Нужно соблюдать расстояние между трубой и деревянными стенами, потолком и т.п.

При креплении теплоизолирующего элемента не нужно использовать оцинкованный лист металла, так как он выделяет опасные продукты распада при нагревании. При входе сэндвича в потолочное перекрытие используются потолочно-проходные узлы. Таким образом создаётся защитная подушка, которая утепляется огнестойким материалом. Он должен работать при температуре от 800 градусов.

Потолочно-проходной узел можно изготовить и самостоятельно. Для этого место входа сэндвича в потолок необходимо теплоизолировать и для надёжности снизу прикрепить к потолку стальной лист.

Место состыковки сэндвича с крышей необходимо зафиксировать. Конструкция не должна двигаться. Для этого можно использовать металлический лист или оцинкованный профиль и шурупы. Он так же прикрепляется, как и потолочно-проходной узел, только сверху на крыше. Дополнительно можно использовать силиконовый уплотнитель, это обезопасит чердак от попадания воды.

Благодаря простоте конструкции дымоход из сэндвичей сможет построить любой умелец.

Дымоходы с керамическими стенками

Логическим продолжением технологического развития сэндвичей стало использование нового материала. Заключаются такие новшества в использовании особо жаростойкой керамики для внутренних труб вместо нержавеющей стали.

Ярким примером выступают сэндвичи немецкой фирмы Schiedel:

внутренний канал изготовлен из высококачественной и жаростойкой керамики;
внешний слой из надёжной нержавеющей стали;
60 см утеплитель изготовлен из уплотнённой базальтовой ваты.

Производитель в комплект включает все необходимые элементы и фигурные части, из которых можно построить конструкцию любой формы. Использование для скрепления элементов высокоустойчивого герметика делает сборку лёгкой и надёжной в области стыков.

Керамика — отличный материал для сэндвичей, который показывает высокую стойкость к продуктам сгорания при высоких температурах. При условии правильной сборки такая система прослужит более чем 30 лет. Термостойкость позволяет монтировать керамические сэндвичи на любые котлы (газовые, твердотопливные, на жидком топливе).

Такие изделия являются хорошим решением многих проблем, которые могут возникнуть при использовании сэндвичей из нержавеющей стали. Но высокая цена на керамические изделия не позволяет им популяризоваться.

Источник: https://kaminguru.com/dymohod/kak-sdelat-sjendvich-trubu.html
