Как сделать заслонку в трубе своими руками?

В этой статье:

Шибер для дымохода своими руками: как сделать заслонку для трубы

Движение воздушных потоков в каналах дымоотведения подчинено законам физики, однако с помощью некоторых приспособлений можно регулировать силу тяги. Одним из таких устройств является шиберная заслонка – обязательный атрибут домашней или банной печи.

Выясним, какие виды задвижек бывают и можно ли соорудить шибер для дымохода своими руками, если нет под рукой фабричного аналога. Элемент дымохода имеет очень простую конструкцию, но его изготовление требует хотя бы минимальных навыков обработки металла.

Что такое шиберная заслонка

Немецкое слово Schieber в русском языке не изменило ни произношения, ни смысла. Если говорить конкретно о печном отоплении, то шибером, а также шиберной заслонкой называют устройство запорного типа, которое перекрывает дымоходный канал.

При обустройстве дымоотводного канала задвижку устанавливают в верхней части основания, которое находится в помещении, чтобы при необходимости можно было вручную регулировать перемещение газов, а вместе с тем и качество тяги.

Так выглядит шибер в выдвинутом виде. В задвинутом состоянии (когда печь уже протоплена) задвижку почти не видно, наружу выступает только ее «ушко»

Заслонка на дымоходном канале обязательна при традиционном варианте кирпичной печи. Задвигая ее частично или полностью, можно уменьшать тягу или перекрывать движение нагретых газов.

Полностью заслонку задвигают тогда, когда печь протоплена и вредные для здоровья газы перестают поступать в канал. Известны случаи гибели людей, угоревших от рано «закрытой» печи.

Если опоздать с закрыванием заслонки, тепло от нагретых кирпичей будет уходить в трубу, и температура в помещении быстро снизится. Вовремя задвинутый шибер – гарантия того, что в доме как минимум сутки будет тепло. Как известно, в деревенских домах в холодный сезон затапливать печь приходится каждое утро.

Стальная шиберная задвижка заводского производства диаметром 200 мм. Для упрощения монтажа продается вместе с фрагментом стальной трубы, во встроенном виде

Существует мнение, что заслонки, обязательные для кирпичных печей, абсолютно не нужны для устройства печей из стали (хотя и предлагаются производителями), а также для моделей с установленным дефлектором.

Аргументом против их использования является тот факт, что дымоход при закрытой задвижке быстро засоряется сажей. Верхняя его часть охлаждается от поступающего в трубу холодного воздуха, который при контакте с горячей стальной трубой образует большое количество конденсата. Такая ситуация требует более частой чистки дымохода.

Отличия выдвижного и поворотного шибера

Пока речь шла о выдвижном виде шиберной заслонки на печной дымоход, хотя существует и еще один вид – поворотный. Рассмотрим, чем они отличаются.

Назначение у обеих разновидностей одинаковое – частично или полностью перекрывать поток дымовых/нагретых газов. Различия касаются конструкции.

Выдвижная модель – это металлическая пластина, которая закреплена в рамке и движется по направляющим в горизонтальном положении. Строгих требований к размерам устройства нет, так как они должны соответствовать сечению дымохода и полностью зависят от его параметров.

Таким образом, задвижка состоит из двух основных частей:

рамы, которая закреплена в дымоотводном канале и является неподвижной;
пластины, двигающейся внутри рамы.

Как правило, обе детали изготавливают из одинакового материала, чтобы сохранялись эксплуатационные качества при нагревании или охлаждении.

Правильно сконструированная и установленная заслонка никогда полностью не должна перекрывать печной дымоход. Небольшой зазор необходим в целях противопожарной безопасности

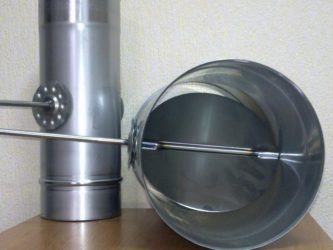

Конструкция поворотного (дроссельного) шибера не выдвигается, а поворачивается по оси, как и следует из названия.

Круглая или прямоугольная пластина (в зависимости от сечения дымохода) зафиксирована на металлическом стержне, свободный конец которого выходит за пределы канала и является инструментом регулировки.

Простейшая модель поворотного шибера диаметром 120 мм. Материал изготовления – нержавеющая сталь. Перекрывание дымоотводного канала производится поворачиванием ручки с загнутым концом

Шиберы-задвижки считаются более надежными и износостойкими устройствами. Слабое место поворотных приспособлений – соединение стержня и пластины, которое со временем разбалтывается и приводит заслонку в негодное состояние.

Какой материал прочнее

Кроме конструкционных различий разновидности шиберов могут отличаться по материалу изготовления. Единственно возможным вариантом является металл, так как только он не горит и не деформируется при высоких температурах, а с течением времени даже в агрессивной окружающей среде не меняет своих характеристик.

Для производства используют или чугун, или нержавеющую сталь. Самостоятельно соорудить заслонку из чугуна не представляется возможным, так как для этого необходима, как минимум, кузница. Однако в продаже можно найти и невзрачные, и красиво оформленные чугунные заслонки.

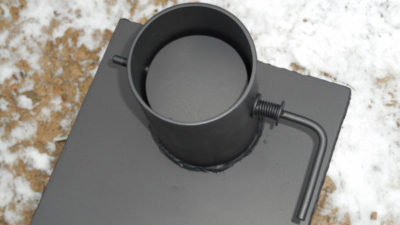

Чугунный поворотный шибер с удобной ручкой. Такая конструкция подойдет для кирпичного дымоотводного канала с прямоугольным сечением, способного выдержать достаточно тяжелый вес устройства

Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе.

Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.

Образцы шиберной заслонки из оцинкованной стали, диаметр сечения дымохода – 150 мм. Оцинковка, в отличие от обыкновенной стали, не реагирует на воздействие влаги (конденсата) и не поддается коррозии

Выбирая материал, необходимо ориентироваться на характеристики трубы дымохода и особенности интерьера.

Для отопительной дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.

Как сделать шиберную задвижку своими руками

Рассмотрим, как сделать оба варианта задвижек для дымоходов – выдвижной и поворотный. Каждый из них имеет свои нюансы изготовления и монтажа. Начнем с выдвижного вида.

Подготовка материалов и инструментов

Для создания простейшей модели выдвижного шибера подойдет оцинкованная сталь. Она обладает небольшим весом, благодаря гладкой поверхности легко очищается от сажи, а при необходимости движущуюся часть легко можно заменить.

Миллиметровая сталь не подойдет, так как она легко прогибается, и при деформации возникнут затруднения с задвиганием пластины в дымоход. Минимальная толщина листа – 1,5 мм, а лучше 2-2,5 мм

Главные инструменты – сварочный аппарат, электроды, болгарка, ножницы по металлу (выбираем в зависимости от толщины листа), дрель со шлифовальным диском, сверла по металлу, напильник.

Работы лучше выполнять на рабочем верстаке с тисками. Кроме прочего понадобится лист бумаги для шаблона, рулетка, маркер.

Составление схемы (чертежа)

К снятию размеров нужно отнестись серьезно, так как даже несколько миллиметров могут стать причиной неправильной работы дымохода. Чтобы узнать габариты рамки, следует рулеткой измерить сечение дымоотводного канала – оно будет совпадать с размерами внутренней стороны рамки.

К этому значению следует прибавить по 20-30 мм с трех сторон и высчитать наружную сторону рамки.

Чертеж заслонки с проволочной рамкой. Рамку из проволоки сложнее закрепить на кирпичной кладке, чем профиль с плоскими широким сторонами

Чтобы задвижка выдвигалась легко, без усилий, она должна по ширине быть чуть уже ширины рамки (если учитывать внешние стороны). Для упрощения расчетов необходимо начертить схему конструкции и обозначить все возможные размеры, чтобы в дальнейшем, во время работы с металлом, ориентироваться по ним.

Для металлических труб обычно совмещают конструкцию плоской заслонки с фрагментом дымоотвода, расположенным перпендикулярно.

Размеры конструкции для трубы прямоугольного сечения. Задвижка должна полностью перекрывать дымоотвод, но при этом иметь небольшие отверстия для проникновения воздуха, просверленные дрелью, или зазор

Для кирпичных дымоходов достаточно плоской рамы из проволоки или профиля с двигающейся задвижкой по направляющим двум параллельным сторонам.

Разметка и вырезание деталей

Определив точные размеры, вырезаем раму для шибера. Если дымоход небольшой, например, в бане или в летней кухне, можно использовать толстую проволоку, согнув ее в виде буквы П.

Более обстоятельная рама – это прочный угловой профиль. Чтобы его сделать, вырезаем из листовой стали полосу и сгибаем ее вдоль под углом 90º. Чтобы придать профилю нужную форму, в местах, где намечены углы, одну из плоскостей разрезаем. При сгибании получаем рамку. Места сгибов привариваем.

Далее вырезаем саму заслонку. Она должна быть примерно на 5-10 мм быть уже ширины рамы. Длину подгоняем так, чтобы в закрытом состоянии наружу выглядывал только небольшой фрагмент задвижки. Оформить его можно по-разному: в виде ушка с отверстием или просто подогнутого края.

Края вырезанного шибера зачищаем диском, чтобы процесс закрывания/открывания проходил легко и бесшумно. Красить детали нельзя.

Этапы установки задвижки

На фото показаны этапы установки шибера заводского производства. По тому же принципу монтируется и самодельное устройство.

Высота установки заслонки во многом зависит от конструкции печи, в банных печах она ниже, в отопительных для дома – выше. Минимальная высота – 0,9-1 м от пола, максимальная – около 2 м.

Инструкция по изготовлению поворотного шибера

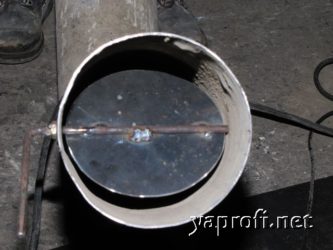

Рассмотрим вариант изготовления шиберной задвижки для металлической трубы. Такую модификацию можно монтировать как в новый дымоход, так и в уже готовую и функционирующую печь.

Она представляет собой круглую плоскость с приваренным металлическим стержнем – своеобразным поворотным механизмом и держателем в одном лице.

Материал изготовления – лист стали-нержавейки толщиной 2-2,5 мм; металлический стержень 6-7 мм (полая трубка); пара болтов 8 мм, кусок металлической арматуры или гвоздь.

Чтобы вырезать и сварить детали, потребуются:

болгарка с комплектом дисков – абразивных и отрезных;
инструмент для разметки – маркер, строительная рулетка, циркуль;
инструмент для сварки – сварочный аппарат, электроды для стали, керн;
тиски, плоскогубцы, кусачки, молоток.

Также во время сварочных работ потребуется защитная одежда – перчатки, очки, комбинезон из толстой плотной ткани.

Ход работы:

Перед разметкой необходимо измерить диаметр трубы, а затем с помощью циркуля перенести размеры на лист нержавеющей стали Вырезаем заслонку с помощью дрели с отрезным кругом. Стараемся резать ровно, чтобы край получился аккуратным Берем вырезанный стальной круг и вставляем в трубу. Если размеры не соответствуют, доводим края шлифованием Чтобы отрезать трубку нужного размера, прикладываем ее к готовой заслонке. Трубка должна быть короче, чем диаметр круга, на 0,3 см с каждого конца. Затем отрезаем по меткам Чтобы сделать на трубке внутреннюю резьбу, края необходимо рассверлить дрелью до размера 6,8 мм. В процессе поверхность трубки смазываем машинным маслом Для нарезания резьбы используем специальный инструмент – метчик, который также нужно смазать машинным маслом. Удаляем стружку обратными вращательными полуоборотами метчика По прямой через центр круга наносим маркером метки, затем высверливаем три отверстия – один в центре и два по краям. Через отверстия привариваем трубку В два заранее подготовленных отверстия вставляем с двух сторон болты, которые внутри трубы вкручиваются в шиберную трубку Этап 1 – разметка на стальном листеЭтап 2 – вырезание стального кругаЭтап 4 – подрезка металлической трубкиЭтап 5 – рассверливание трубки под резьбуЭтап 6 – нарезание резьбыЭтап 7 – вырезание отверстий под сваркуЭтап 8 – установка шибера в трубу

Остается сделать фиксатор для ручки из стального листа. Готовый шибер время от времени необходимо очищать от сажи, а также нужно контролировать прочность мест сварки.

Выводы и полезное видео по теме

С помощью видеороликов вы расширите свой кругозор, больше узнаете о печных задвижках и способах их монтажа в дымоход.

Как сделать заслонку за 5 часов:

Схема монтажа шибера на кирпичную печь:

Вариант установки заслонки для камина:

Заняться самостоятельным изготовлением шибера целесообразно, если вы имеете навыки работы с металлом, умеете пользоваться сваркой, болгаркой и дрелью – тогда процесс производства принесет пользу и положительные эмоции.

Если знаний и умений недостаточно, лучше приобретите готовую задвижку, предварительно сняв размеры с дымохода.

Есть, что дополнить или возникли вопросы по теме – можете оставлять комментарии к публикации. Форма для связи находится в нижнем блоке. Если вы делали самостоятельно шибер для дымохода и хотите поделиться идей с читателями – пожалуйста, добавляйте фото изделия.

Источник: https://sovet-ingenera.com/otoplenie/o-drugoe/shiber-dlya-dymoxoda-svoimi-rukami.html

Шиберная задвижка и заслонка для дымохода: зачем она нужна и как сделать ее своими руками?

Шиберная задвижка для дымохода — это устройство, которое представляет собой заслонку для дымоходного канала. Основная функция такого элемента заключается в регуляции тяги, поэтому они монтируются в начале дымоотводной конструкции. Как правило, такие элементы производятся с отверстиями, которые не позволяют полностью перекрыть приток воздуха из отопительного прибора в канал дымохода.

Шиберная задвижка устанавливается в дымоходный канал с целью регулировки тяги

Для чего нужна шиберная задвижка?

Использование шибера позволяет перекрыть дымоходный канал после эксплуатации печи. Отверстия в этом приспособлении препятствуют полной закупорке сечения дымоотводного канала. Стоит запомнить — закрытое положение такой задвижки указывает на то, что дымоход не используется, а открытое означает начало топки.

Тяга в дымоходе – очень важный показатель, который определяет не только эффективность вывода продуктов сгорания из дымохода, но и КПД отопительной системы в целом. Поэтому регуляция тяги, осуществляемая с помощью шиберного элемента, очень важна. В случае если уровень тяги в системе превышает допустимые параметры, необходимо отрегулировать положение шиберного элемента. Такая задвижка регулирует тягу за счёт уменьшения или увеличения показателя сечения дымоотводного канала.

Помимо этого, шиберные элементы выполняют ещё одну важную функцию, которая заключается в регуляции горения продуктов в отопительном устройстве. Интенсивность горения контролируется за счёт того, что такой элемент регулирует движение воздушного потока внутри системы. Стоит отметить, что нельзя монтировать шиберные изделия в том случае, если переработка отопительного сырья производится в приборе за счёт приточных воздушных потоков.

Самыми прочными и простыми в обслуживании являются нержавеющие или оцинкованные задвижки

Как правило, такие изделия производятся из нержавеющей стали, которая обладает хорошими прочностными характеристиками. Нержавейка является резистентной к губительным коррозийным воздействиям, а также является устойчивой к активным химическим соединениям, образующимся внутри дымоотвода. Толщина шибера колеблется в пределах от 0,5 до 1 мм. Шиберы отличаются высокими показателями термоустойчивости и способны выдерживать температуру до 900 градусов Цельсия.

Полезная информация! Рекомендуется подбирать заслонки с полированной поверхностью. Полированная заслонка проще в эксплуатации, легче очищается от сажи.

Заслонка имеет вальцовочные швы и способна перекрывать довольно большую площадь дымоотводного канала (до 85 процентов). Такие характеристики сделали это изделие очень популярным среди потребителей.

Разновидности шиберных задвижек

На сегодняшний день существуют две основные разновидности шиберных заслонок для дымоотводных каналов. Они отличаются индивидуальными особенностями конструкции:

горизонтальный шибер для дымохода;
поворотная задвижка.

Регулировка тяги в дымоотводной коммуникации с помощью горизонтального шибера осуществляется довольно просто: выдвигается пластина, которая способна перекрывать определённую часть канала. Как правило, горизонтальные модели заслонок монтируются в дымоотводных конструкциях, выполненных из кирпичного материала. Монтаж таких изделий производится в горизонтальной плоскости (оттуда и название).

Задвижки различаются конструкцией и формой, поворотное устройство еще называют заслонкой

Горизонтальные шиберные изделия можно устанавливать и на металлические дымоходы. В пластине, которая выдвигается и перекрывает часть дымоотводного канала, на стадии производства выполняются отверстия или отсутствует часть самой пластины. В случае самостоятельного изготовления шиберного элемента для дымоходной конструкции обязательно нужно не забыть выполнить в пластине отверстия, иначе не будут соблюдены правила пожарной безопасности.

Поворотная шиберная заслонка, которую ещё называют дроссельной, является классической моделью и представляет собой пластину, которая закрепляется в круглой или квадратной трубе дымохода. Фиксация дроссельной модели внутри трубы производится таким образом, чтобы обеспечивалась возможность вращения заслонки вокруг собственной оси. Стоит отметить, что модели такого типа могут устанавливаться не только в дымовых трубах, но и в патрубках.

Советы по выбору шиберной заслонки

Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.

Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:

в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.

Поворотное устройство — наиболее приемлемый вариант для системы, потребляющей газ

Обратите внимание! Шибер для дымохода является фасонной частью дымоотводной коммуникации, поэтому если приобретать всё необходимое для прокладки дымохода, он будет идти в комплекте к трубам. Такие затворы можно приобрести в любом профильном магазине или заказать, воспользовавшись онлайн-магазином в интернете.

Специалисты рекомендуют выполнить тщательный замер сечения дымоотводного канала перед тем, как приобретать шиберное изделие. Пожалуй, это является основным, что необходимо выполнить перед приобретением шибера.

Как сделать задвижку для дымохода своими руками?

Многих хозяев интересует вопрос: как сделать задвижки в круглых трубах? Для круглого или квадратного дымохода можно выполнить задвижку своими руками. Для круглых конструкций лучше всего подходит поворотная задвижка, однако, можно воспользоваться и горизонтальной.

Шиберную задвижку можно изготовить своими руками, так как её конструкция является очень простой. Самостоятельное изготовление этого фасонного элемента дымоходной конструкции является актуальным в том случае, если в ближайших магазинах отсутствует задвижка необходимого сечения.

Поэтапный процесс изготовления задвижки для дымохода выглядит так:

В первую очередь необходимо подготовить рамку, в которой будет располагать выдвижная пластина. Рекомендуется выполнять рамку из жаропрочной нержавеющей стали. Ширина полок стальных уголков должна быть от 3,5 до 4,5 см. Стыковка углов производится с использованием сварочного оборудования.
На втором этапе нужно выполнить отверстие под ось. Стоит запомнить, что если вам необходимо выполнить затвор с «прямым» поворотом, то тогда рекомендуется просверлить отверстие в точке, которая соответствует центру параллельных сторон рамы. А для устройств, поворачивающихся под углом, отверстие выполняется по диагонали.
Далее необходимо установить специальные втулки, которые можно выполнить из обычных труб. Размер втулки должен составлять примерно полдюйма, что соответствует 1,25 см. Для установки трубок необходимо воспользоваться сварочной аппаратурой. Втулки, не должны мешать движению оси прутка.

Затем производится подбор заготовки под пластину шибера. Для этого потребуется лист нержавеющей стали, соответствующей толщины, из которого необходимо вырезать деталь, подходящую под сечение вашего дымохода. Стоит отметить, что толщина заслонки может быть выше 1 мм (например, 2 или 3 мм).
На пятом этапе готовая пластина вкладывается в рамку и приваривается к её оси. Специалисты советуют оставлять небольшой зазор между рамкой и пластиной (не менее 1 мм).
Производится закрепление ограничительного элемента, который необходим для удержания пластинки шибера в нужном положении.
И, наконец, остаётся только прикрепить к оси ручку, которая необходима для регуляции положения задвижки.

Установка шибера на дымоход

На сегодняшний день существует два основных способа установки шибера на дымоход:

Монтаж в каминной топке. Такой вариант установки подразумевает расположение шиберного изделия в непосредственной близости от отопительного оборудования. Как правило, в этом случае дистанция от шибера до отопительного аппарата составляет 1 метр. Такое расположение является очень удобным для регуляции задвижки.
Соединение с другими элементами отопительной системы. В этом случае отпадает необходимость в использовании дополнительных фиксаторных элементов, поэтому такой вариант является довольно распространённым. Такой монтаж ещё можно назвать «труба в трубу».

Полезная информация! Кроме этого, стоит отметить, что шиберное изделие может быть установлено и в вентиляционной системе. Шиберная задвижка для вентиляции необходима для исключения возможности перегрева двигателя вентилятора. Двигатель вентилятора может перегреться во время выключения.

Вышеперечисленные варианты применения задвижек для дымоходов и вентиляционных систем используются повсеместно. Стоит отметить, что сегодня можно встретить огромное разнообразие печей и каминов, которые отличаются друг от друга, с конструктивной точки зрения. Такое разнообразие отопительных приборов повлияло и на ассортимент шиберных заслонок. Поэтому выбор заслонки для дымохода целиком и полностью зависит от особенностей отопительного прибора и дымоотводной конструкции в конкретном случае.

Источник: http://TrubaMaster.ru/ventili-i-zadvizhki/shibernaya-zadvizhka-dlya-dymohoda.html

Шибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими руками

Приветствую вас, дорогой гость!

Речь в сегодняшней статье пойдет о скромном элементе системы индивидуального отопления. Имя ему — шибер для дымохода. Не удивлюсь, если некоторые из вас даже не слышали такого названия. А ведь эта незаметная деталь способна сэкономить вам до 25% топлива. Как такое может быть? Прочитайте нижеследующий материал — и все поймете.

Что это такое и для чего он нужен

Шибер (от немецкого Schieber — заслонка) – приспособление для полного или частичного перекрытия движения газов в дымоходе. Используется с момента появления первых русских печей. Выполняется из чугуна или стали. В современной инженерии нашел применение как в дымоотводящих конструкциях, так и в системах вентиляции.

Функции заслонки:

Регулирование тяги и сохранение тепла в помещении.

Дымоход перекрывается после использования, во избежание вытягивания теплого воздуха из помещения в трубу. С помощью заслонки можно уменьшать или увеличивать рабочее сечение дымоотвода.

Экономия расхода топлива.

Задвижкой можно регулировать интенсивность притока кислорода к пламени, а соответственно увеличивать или уменьшать КПД обогревателя.

Это утверждение справедливо только для печей и котлов без поддувал и устройств принудительной подачи воздуха.

Как устроен шибер

Конструктивно шибер — это запорное устройство с регулируемой задвижкой. Именно благодаря смещению задвижки регулируется движение газов в дымоходе. Может устанавливаться в дымовых трубах круглого, квадратного и прямоугольного сечения. Представляет собой металлическую пластину, движущуюся внутри дымового канала определенным образом.

Заслонки шибера могут быть двух видов:

Выдвижная. Двигается в одной плоскости вперед-назад.
Поворотная. Регулирует доступ воздуха, поворачиваясь вокруг своей оси.

Кроме того, задвижки могут быть ручные и оснащенные электроприводом. Стоимость последних на порядок выше и в дымоходах они не используются.

Принцип работы

За счет движения заслонки шибер регулирует зазор внутри дымового канала. Чем больше зазор — тем больше поступление воздуха снаружи, и, соответственно наоборот.

Чем больше выдвинута заслонка прямоугольного шибера, тем интенсивнее движение газов внутри трубы, и тем быстрее сгорает топливо.

Если же заслонка перекрывает трубу — печь дольше остается теплой.

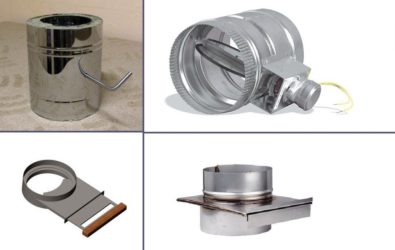

Виды и конструкции

Дымоходный шибер выпускается в нескольких вариантах.

Выдвижной

Представляет собой круглую или прямоугольную рамку с пластиной. Пластина выдвигается и задвигается, тем самым регулируя сечение дымохода.

Такой вариант чаще всего используется с кирпичных и керамических каналах. Для неполной герметизации и избежания отравления угарным газом в пластине делается небольшое отверстие. Главное преимущество данного варианта – простота монтажа.

Поворотный дроссельный

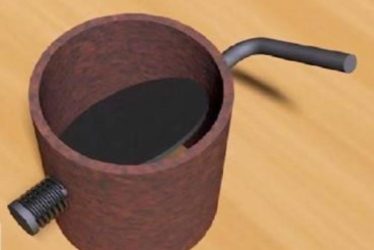

Поворотная, или дроссельная, заслонка (она же кабанчик), представляет собой пластину из стали или чугуна, вращающуюся вокруг оси. Ось – металлический стержень, приваренный внутри дымовой трубы. Используется в стальных дымоходах.

Отличается меньшей надежностью-со временем сварочное крепление пластины и оси ослабевает. Следует отказаться от установки поворотного шибера в бане — даже в закрытом виде этот вид заслонки частично пропускает пар.

Кроме того, шиберы различаются по материалу (наиболее распространены нержавеющие и чугунные) и способу регулировки.

Преимущества и недостатки

Как любое инженерное решение, шибер имеет ряд преимуществ и недостатков.

Плюсы:

Возможность регулирования тяги;
Экономия топлива;
Шиберы способствуют сохранению тепла.

Минусы:

Устройства затрудняют чистку дымоходов;
При неправильной установке шибер может клинить и отрицательно влиять на движение газов;
Для правильной регулировки необходимо обладать определенными познаниями в области дымоотводящих систем.

Срок службы и цены

Срок службы дымоходной задвижки во многом зависит от материала изготовления и толщины пластины. Нержавеющая сталь толщиной 2-3мм служит около 7-10 лет, чугунная 10-15.

Сделать самому или заказать

Выбирать – между самодельным или готовым шибером, следует исходя из вида дымохода и степени его готовности. Так, в керамический или кирпичный канал можно вмонтировать самостоятельно изготовленную выдвижную конструкцию.

Если же речь идет о нержавеющем дымоходе, находящимся в процессе сборки — в этом случае лучше выбрать готовое изделие. Заслонка обычно входит в комплект дымоотводной системы и монтируется по технологии труба в трубу, о которой я расскажу позже.

К тому же, не всегда в магазине можно подобрать изделие именно для вашей формы дымохода.

Необходимые материалы и инструменты

Для самостоятельного изготовления и установки шибера любого типа из нержавеющей стали нам понадобятся следующие инструменты:

Болгарка;
Абразивные круги- отрезной и шлифовальный;
Дрель;
Метчик и масло для смазки резьбы;
Молоток;
Плоскогубцы;
Тиски;
Сварка и электроды;
Керн;
Рулетка;
Циркуль;
Маркер.

И материалы:

Лист нержавейки (предпочтительнее отечественная марка 12×18н10т, либо импортная AISI304, они дороже в цене, но служат на порядок дольше).

Толщина листа 1.5-2.5мм;

Нержавеющая трубка 6мм;
Болты 8мм -2 шт;
Металлический прут для рамки.

Чертеж и схемы

Перед изготовлением необходимо нарисовать чертеж либо схему будущей задвижки.

Примерные схемы приведу ниже:

Расчет размеров

Снимать размеры нужно очень тщательно, зазор даже в несколько миллиметров может стать причиной неправильной работы дымоотвода.

Действия пошагово:

Измеряем рулеткой размеры внутреннего сечения канала;
Прибавляем к полученному результату по 20-30 мм –получится наружный размер рамки;
Не забудьте в готовой задвижке сделать проем для выпуска газа;
Следует точно размечать положение отверстий по сварку.

Размеры для поворотного шибера сведем в таблицу:

Особенности монтажа

При монтаже шибера на этапе устройства кирпичной кладки рамку располагают на высоте 6-8 рядов от основания трубы;
Рамка должна стоять ровно, не перекрывая контуром дымохода;
В нержавеющих дымоходах задвижка монтируется по технологии «труба в трубу». Необходимо согласовать ее размеры с диаметром канала;
Важный нюанс- заслонка устанавливается на неутепленном участке дымоотвода;
Высота от топки до шибера не должна превышать 1м (для металлических каналов);
Высота трубы от пола до задвижки -1.8-максимум 2м (для кирпичных);
Заслонка в пазах должна двигаться свободно;

Частые ошибки и проблемы при установке

Установка задвижки на утепленном участке. Под воздействием теплового расширения заслонка может заклинить;
Установка чугунной детали в металлический дымоход (чугун много весит);
Использование для изготовления задвижки слишком тонкой стали, либо нержавейки в малым содержанием никеля. Такое изделие быстро деформируется под воздействием горячих газов и может прогореть;
Установка шибера с негладкой поверхностью;
Установка задвижки без отверстия для выпуска угарного газа;
Установка ручек, не позволяющих отслеживать положение задвижки (касается поворотных элементов).

Особенности обслуживания шибера

Шибер, выполненный из нержавеющего листа обычно отполирован до идеальной гладкости. Сажа оседает на нем плохо, но все-таки оседает. Поэтому периодический его необходимо чистить.

Горизонтальную задвижку можно очищать просто выдвинув ее по максимуму и нанеся специальный раствор. Поворотный — чистится через дымоход специальным пластиковым ершиком. Так же следует следить за свободным передвижением заслонки по направляющим. Разрешается их периодически смазывать антикоррозийным составом.

Где ставить шибер на дымоходе

Существует 3 варианта размещения заслонки относительно дымоотвода:

Размещение в топке камина либо печи;
Крепление по принципу «труба в трубу»;
Установка в вентиляционной трубе.

Рассмотрим 2 первых варианта:

Размещая задвижку в топке печи, либо в выходном патрубке

В этом случае заслонку располагают на высоте не более 1 м от топки, на неутепленном участке трубы. Данное расположение удобно для регулировки заслонки.

Применимо для металлических дымоходов. Такой вариант установки не требует дополнительных креплений. При приобретении готовой системы следует устанавливать задвижку строго по инструкции производителя.

Как выполнять регулировку тяги

Регулировать тягу с помощью шибера –довольно просто. Изменяя положение в сторону увеличения зазора мы увеличиваем приток воздуха к огню и пламя разгорается сильнее. Уменьшаем зазор- тяга снижается. Задвижку закрывают после полного затухания пламени — так печь остывает гораздо быстрее.

Последние модели котлов выполняются с встроенными автоматическими дефлекторами. Все остальные теплоагрегаты требуют обязательной установки шибера.

Заключение

Иногда совсем небольшая, и казалось бы не принципиальная деталь, способна сэкономить нам немалые средства. Именно такой деталью является шибер. Хотя лично я считаю, что в обустройстве дымоходных систем нет маловажных элементов- все они играют свою роль и обеспечивают нужную степень безопасности.

Прочитав эту статью вы сможете изготовить заслонку самостоятельно, но не пренебрегайте советами специалистов и обучающими видео. Все это можно найти в наших сообществах – присоединяйтесь и сэкономите кучу времени на поиски. А я на сегодня прощаюсь и жду вас в следующих разделах!

(3 4,67 из 5)
Загрузка…

Источник: https://vseotrube.ru/ventilyatsiya-i-dymohod/shiber

Шибер для дымохода: как сделать заслонку для трубы

Наверняка вы хоть раз слышали, как кто-то говорил про шибер для дымохода. Что представляет из себя данное изделие? Более подробная информация о нем будет изложена в данной статье. Вы узнаете про основные функции шибера. Будет рассмотрена возможность создания заслонки своими руками, ее последующая установка и прочие важные вещи.

Что такое шибер

Для того, чтобы обеспечить нормальное отопление, необходимо позаботиться о тяге. За это отвечает шибер — простая на вид металлическая задвижка. Ее монтируют в дымоотводящем канале. Это элемент, который обязательно должен быть в дымоходе. Если же у вас самодельная печка, то заслонка на дымоход может быть куплена в отдельности. Вы можете сделать ее своими руками, это не так уж и сложно.

Какие виды существуют?

В первую очередь это выдвижной шибер. Он максимально удобен и прост в использовании, представляет из себя гладкую пластину, на которой находятся отверстия, движущиеся по пазам. Такая задвижка подходит для печей из кирпича. При том, часто ее можно заметить в дымоходах из стальных труб.

Кроме того, можно выделить еще и поворотный шибер. Здесь имеется специальная пластина и приваренная направляющая по центру. Конструкция не такая надежная как предыдущая. После какого-то периода времени крепление начинает ослабевать. Часто шибер поворотный можно встретить на стальных дымоходах.

Что касается материалов производства, то предпочтение следует отдавать двум — чугуну и нержавеющей стали. Они отличаются своей надежностью и стойкостью к износу. Единственный небольшой недостаток чугуна — он имеет достаточно большой вес.

Функции шибера

Для чего предназначен современный шибер для дымохода? Данные затворы можно без проблем использовать на трубопроводах с различными средами. Это могут быть даже различные газы, смеси. Важное отличие шибера состоит в том, что он не находится в теле трубы. Благодаря этому, удается достичь высокого вакуума. Так что у вас получается практически универсальная шиберная задвижка для дымохода.

Заслонка своими руками

Данное изделие состоит из направляющей рамы и самой задвижки, но как делается сама шиберная заслонка для дымохода. Первоначально требуется вычислить величину внутреннее сечение трубы либо же дымохода из кирпичей. В соответствии с замерам, готовится листовая сталь, толщина которой примерно 5 мм. Это для прямоугольной задвижки. С одной из сторон готовится сгиб шириной 25 мм для того, чтобы заслонку вы могли просто выдвигать.

Каждый срез как следует шлифуют. В это же самое время уменьшайте размеры изделия на пару миллиметров со всех сторон. Это позволит заслонке свободно двигаться в самом дымоходе. В том случае, если шибер ставится в дымоход из кирпича, рамку можно подготовить из хорошей стальной проволоки. Подберите диаметр в 6 мм. Чтобы это сделать, проволоку следует выгнуть буквой П, подогнав по отверстию.

Вы практически сделали шибер для дымохода своими руками.

В ситуации, когда дымоход выполнен из стали и имеет форму прямоугольника, рамку изготавливают из полосы из стали толщиной 3 мм, а также шириной не более 40 мм. Полосу следует согнуть вдоль, не забывая про зазор по толщине, после этого надрезают в паре местах под острым углом и придают форму буквы П.

Концы подготовленного профиля объединяют с помощью пары кусочков металла, разместив их таким образом, чтобы промеж них свободно могло ходить полотно задвижки. Должна выйти рамка прямоугольной формы для шибера с соответствующими пазами. Кроме того, внутренний периметр рамы в обязательном порядке должен быть равен сечению дымохода.

А вот с поворотным шибером все существенно сложнее. Вот и все, заслонка на дымоход своими руками готова.

Установка

Монтаж данного перекрытия требует предварительной подготовки и соответствующих знаний. Первоначально вам следует выполнить кладку дымохода вплоть до 7 ряда. После этого на поверхность наносится раствор и ставится специальная рама для шибера. Для максимального удобства можно сделать полукруглую выемку. Так заслонку будет проще двигать.

Рамка выравнивается таким образом, чтобы она не выступала в отверстие дымохода, наносят поверху раствор, а также кладут кирпич по обычной схеме. Каждый зазор по швам требуется обработать цементным раствором, потому что щели в дымоходе способствуют завихрения воздуха, уменьшают качество тяги. Кроме того, они поспособствуют проникновению дыма и вредоносного газа в жилое пространство. Так что лучше после окончания работы тщательно проверьте, нет ли здесь отверстий. Дополнительных креплений не потребуется.

Естественно, разобраться, исходя из текстовой инструкции, не так уж и просто. Вы можете наделать массу ошибок, которые в будущем приведут к серьезным последствия. Для максимальной наглядности лучше всего предварительно посмотреть видеоролики, которые описывают процесс установки данной задвижки. Удачной работы!

Шибер для дымохода: как сделать заслонку для трубы

Источник: https://zen.yandex.ru/media/id/5b4e39a87a26a200a9978666/5b4e3b0f10ba2100a8346501

Шибер для дымохода — выбор и установка своими руками!

Одним из основных условий эффективности системы отопления является качество тяги. Для регулировки воздушных потоков используют шибер – металлическую задвижку простой формы, монтируемую в дымоотводящем канале. Шибер считается обязательным элементом дымохода, и продается вместе с ним, но для самодельных печей задвижку можно приобрести отдельно. Кроме того, сделать и установить шибер несложно и своими силами, если подробно ознакомиться с технологией.

Шибер для дымохода

Как регулируется тяга

Пластина шибера повторяет сечение дымовой трубы, и в закрытом виде почти полностью перекрывает дымоход. Герметично закупорить трубу не позволяет небольшое отверстие в задвижке, что отвечает требованиям пожарной безопасности. Изменяя положение шибера, вы увеличиваете поток воздуха, и, соответственно, пламя в печи горит сильнее. Уменьшаете зазор – тяга снижается, огонь горит слабее. Когда пламя в топке затухает, задвижку закрывают, чтобы удержать тепло. Если этого не делать, печь остывает гораздо быстрее.

Что такое шибер

Самые последние модификации печей оснащены дефлекторами, которые регулируют тягу автоматически. Все остальные отопительные приборы требуют установки шиберных задвижек.

Цены на шибер

шибер

Шибер выдвижной

Шибер выдвижного типа считается самым удобным и надежным в использовании. Это гладкая пластина с небольшим продольным отверстием, движущаяся по пазам в дымоходе. Монтируется она в горизонтальном положении, сила тяги регулируется движением пластины, уменьшающим или увеличивающим сечение трубы. Данный тип задвижки предназначен для кирпичных печей, хотя может применяться и в дымоходах из стальных труб.

Шибер с пластиной

Цены на шибер выдвижной

шибер выдвижной

Поворотный шибер. Видна пластина, которая регулирует тягу

Поворотный шибер – это металлическая пластина с приваренной по центру направляющей. Устанавливается внутри дымохода, при этом конец направляющей обязательно выводится наружу. Регулировка тяги осуществляется путем вращения пластины вокруг своей оси. Такая конструкция менее надежна, поскольку со временем сварочное крепление ослабевает и заслонка отрывается. Поворотный шибер применяют в стальных дымоходах.

Не менее важен и материал, из которого изготавливают задвижки.

Чугун

Шиберы чугунные

Чугун – очень прочный и долговечный материал, традиционно использующийся для изготовления печных задвижек. Чугунный шибер имеет только один минус – большой вес.

Шибер чугунный для банных печей, каминов

Шибер чугунный

Нержавеющая сталь

Высококачественный стальной шиберный узел

Нержавеющая сталь не боится коррозии, долго служит, мало весит и не снижает КПД печи. Гладкая полированная поверхность задвижки из нержавейки препятствует накоплению сажи, что облегчает чистку. Такие шиберы могут быть любой конструкции, и устанавливаться как в кирпичных, так и в стальных дымоходах.

Стальной шибер в кирпичной печи

Изготовление шибера своими руками

Чертеж шибера

И выдвижной, и поворотный шибер можно изготовить самостоятельно, если есть сварочный аппарат и болгарка. Собрать обе конструкции несложно, главное здесь – точность замеров. Если задвижка будет слишком плотно входить в трубу, ее может заклинить при воздействии высокой температуры. Если же между пластиной и трубой оставить большой зазор, это затруднит регулировку тяги.

Изготовление выдвижного шибера

Шибер выдвижной

Конструкция шибера состоит из самой задвижки и направляющей рамки. Сначала необходимо измерить внутреннее сечение трубы или кирпичного дымохода. Согласно замерам, вырезают из листовой стали 4-5 мм толщиной задвижку прямоугольной формы. С одной стороны делают продольный сгиб шириной 20-30 мм, чтобы заслонку было удобнее выдвигать. Все срезы тщательно шлифуют, одновременно уменьшая размеры изделия на 1-2 мм с каждой стороны. Это обеспечит свободное движение заслонки внутри дымохода.

Если шибер устанавливается в кирпичный дымоход, рамку можно сделать из толстой стальной проволоки, например, диаметром 6 мм. Для этого проволоку просто выгибают буквой П по размеру отверстия.

Схема шибера

Если дымоход стальной и имеет прямоугольную форму, рамку делают из стальной полосы толщиной 2 мм и шириной 30-35 мм. Полосу сгибают вдоль, оставляя зазор по толщине пластины, затем надрезают в двух местах под углом 45 градусов и придают П-образную форму. Зазоры в местах надрезов заваривают встык. Концы самодельного профиля соединяют двумя отрезками металла, расположив их так, чтобы между ними свободно проходило полотно задвижки. Должна получиться прямоугольная рамка с пазами для шибера. При этом внутренний периметр рамки обязательно должен равняться сечению дымохода.

Изготовление задвижки шиберной

Готовая конструкция шибера для круглого дымохода

Для круглого дымохода шибер изготавливается немного иначе: берут 2 одинаковых металлических листа толщиной 2 мм, в центре вырезают круглые отверстия по диаметру трубы, отдельно вырезают пластину задвижки.

Теперь листы необходимо соединить сваркой с трех сторон по периметру так, чтобы отверстия под трубу совпадали, а между верхним и нижним листом оставался зазор 4-5 мм. После этого остается только вставить задвижку и закрепить шибер на трубе.

Цены на стальную проволоку

стальная проволока

Шибер поворотный своими руками

Конструкция поворотного типа монтируется из стального уголка 30х30 мм и листовой стали толщиной 1-2 мм:

делают замеры внутренней части дымохода и по ним варят рамку из уголка;
в одной из сторон рамы точно по центру просверливают отверстие диаметром 6-8 мм под поворотную ось;
точно такое же отверстие сверлят с противоположной стороны рамки;
из стального листа вырезают пластину для задвижки, которая должна равняться внутренним размерам рамы;
для направляющей оси берут отрезок проволоки диаметром 6-8 мм и длиной, превышающей длину рамки на 5-7 см; с одного конца проволоки следует нарезать резьбу при помощи плашки;
подготовленную ось продевают в отверстия на раме и фиксируют гайкой;
на пластине обрабатывают срезы шлифовкой и вставляют ее в раму;
приваривают ось точно по центру пластины;
изготавливают ручку для направляющей из подручных материалов.

Поворотный шибер: 1 — рамка; 2 — заслонка; 3 — ось; 4 — втулка; 5 — ручка поворота заслонки; 6 — ограничитель поворота заслонки.

Чтобы поворотная ось не болталась, можно вставить в отверстия втулки соответствующего диаметра, вырезанные из металлической трубки.

Несмотря на простоту изготовления, пользоваться все же удобнее заводскими шиберами, подобрать которые можно под любое сечение дымохода.

Установка шибера в печь

Выдвижной шибер на кирпичном дымоходе располагается обычно на высоте 0,8-1 м от поверхности печи. Устанавливают его в процессе кладки, так как рамка должна быть вмурована в дымоход, а снаружи выступает только часть задвижки.

Шаг 1. Выполняют кладку дымохода до 6-8 ряда.

Шаг 2. Наносят тонкий слой раствора на кирпич и укладывают рамку для шибера. Если рамка заводская, в кирпичах необходимо выпилить болгаркой параллельные пазы. Ширина пазов равняется толщине рамки. Для удобства в крайнем кирпиче можно вырезать полукруглую выемку, тогда заслонку легче выдвигать.

Закреплена рамка шиберной задвижки На фото видна выемка для удобства эксплуатации задвижки

Шаг 3. Рамку выравнивают так, чтобы она не выступала в отверстие дымохода, наносят сверху раствор и укладывают кирпич по стандартной схеме.

Рамка шибера перекрыта рядом кирпича

Все зазоры по швам необходимо заделать цементным раствором, ведь щели в дымоходе создают завихрения воздуха, снижают качество тяги и способствуют проникновению дыма и угарного газа в помещение.

Установка на трубу

Размеры шиберных задвижек

Шибер должен устанавливаться на неутепленном участке трубы, иначе тепловое расширение спровоцирует заклинивание задвижки. Оптимальная высота – до 1 м от топки.

Шаг 1. К патрубку топки крепится первый сегмент трубы или тройник из нержавейки, если патрубок расположен горизонтально. Стыки промазывают термостойким герметиком.

Шаг 2. Сверху на тройник плотно надевают шибер.

Шаг 3. На шибер одевают второй отрезок одинарной трубы, который уже будет подсоединяться к утепленному дымоходу.

Фото – сендвич дымоход с шибером

Дополнительных креплений на стыках обычно не требуется, поскольку все элементы конструкции плотно прилегают друг к другу. Эта технология применима и для поворотных, и для выдвижных шиберов.

Существует еще один способ установки, применимый для самодельных конструкций. В этом случае к пластине задвижки по оси приваривают полую трубку, равную ей по длине. В трубе дымохода просверливают отверстие для поворотной ручки на расстоянии 5-15 см от края, и точно такое же делают с другой стороны. Оба отверстия должны располагаться по центру трубы. В трубу вставляют задвижку, затем через отверстие в стенке продевают в трубку стержень ручки и закрепляют его конец гайкой. Теперь трубу с готовой заслонкой можно приваривать к печи.

Шибер на трубу самодельный, декорированный

Самодельный шибер в открытом и закрытом положениях

Этот способ подходит и для круглых чугунных труб, и для самодельных стальных дымоходов квадратного сечения.

Шибер круглого и квадратного сечения (самодельные)

– Самодельный шибер в стальном дымоходе

Примерная стоимость шиберных конструкций

Вид шибераМатериалРазмерыСтоимость

Выдвижной	Чугун	250х205 мм	880 руб.
Выдвижной	Чугун	240х260 мм	1240 руб.
Выдвижной	Нержавеющая сталь	Диаметр 150 мм	590 руб.
Поворотный	Нержавеющая сталь	Диаметр 150 мм	970 руб.

– Шибер для дымохода

Источник: https://banya-expert.com/pechi/shiber-dlya-dymoxoda.html
