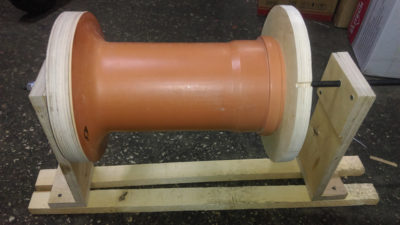

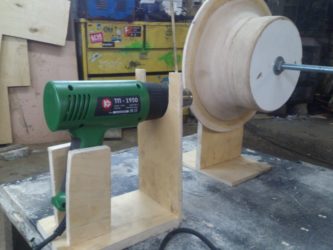

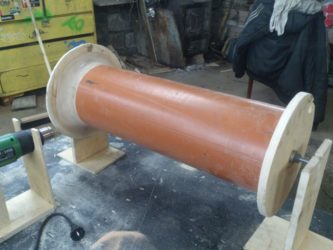

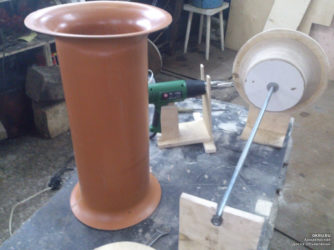

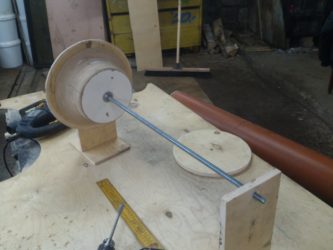

Как сделать раскрыв трубы своими руками?

Как сделать аэродинамическую трубу

  Перевел SaorY для mozgochiny.ru

Приветствую всех мозгочинов! Сегодня прикоснемся к занимательному миру физики, то есть создадим своими руками аэродинамическую трубу для наглядности процессов физики потока.

Эта «воздушная» самоделка раскрывает магию аэродинамики, то есть всего того, что падает, летает, кружится и т.д. и может стать отличным наглядным пособием для детей на уроках физики. Конструкция трубы достаточно прочная, поэтому может эксплуатироваться не только в вертикальном положении, но и в горизонтальном.

Итак,Цель: Аэродинамическая трубаПроцессы: аэродинамика, физика, давление воздуха, падение

Время изготовления: приблизительно 1,5 часа

вентилятор• фанера 60х50х2см• деревянный брус 5х7.5см — примерно 1.8м• саморезы• уголки – 6шт• пластиковый лист (для формирования трубы)• пяльцы для вышивания диаметром 35см – 2шт• хомуты-стяжки• прозрачный и обычный скотч

• сетка

Материалы для парения:• воздушные шары• пакеты• маркеры• ленточки• палочки от мороженного• бумага• перчатки

• стаканчики

Инструменты:• дрель

• лобзик

Шаг 1: Подробнее о материалах

деталь нашей мозгоподелки – вентилятор, из запасов мастерской или дешевый вариант из магазина, желательно конечно помощнее.

Размеры пластикового листа нужно соотнести с требуемой высотой трубы и диаметра вентилятора, и конечно с диаметром пяльцев. Так пяльцы диаметром 35см имеют длину окружности около 114см, требуемая высота трубы около 120см, следовательно размеры пластикового листа не менее 120х115см.

Для удобства перемещения трубы в самоделке используются ролики, атрибут не обязательный, но полезный.

Шаг 2: Обруч из фанеры

деталь основы поделки это фанерный «пончик», по внутреннему диаметру близкий к диаметрам пяльцев и вентилятору. Чтобы его сделать прикладываем к фанерному листу пяльцы, размечаем их внутренний диаметр (35см), а затем простой конструкцией из карандаша, бруска и самореза размечаем внешний диаметр обруча (48см).

Лобзиком выпиливаем обруч по внешнему контуру, затем высверливаем отверстие внутри мозгообруча и выпиливаем внутренний контур. «Пончик» готов!

Шаг 3: Места под опоры

По внутреннему диаметру «пончика» размечаем места установки опор поделки: на расстоянии 120 градусов друг от друга прикладываем бруски опор, размечаем, а затем лобзиком удаляем лишний материал. При этом не забываем примерять вентилятор
