Обрешетка под металлочерепицу из профильной трубы

В этой статье:

Как правильно сделать расчет шага обрешетки под монтаж металлочерепицы, советы мастеров

Для того чтобы кровля из металлического профиля выполняла защитные функции и придавала зданию элегантный и красивый вид, нужно правильно выполнить монтаж обрешетки под металлочерепицу. Ниже мы рассмотрим виды обрешетки в зависимости от материала изготовления, а также все особенности ее монтажа.

Наиболее часто встречающийся вариант из-за относительной дешевизны местной древесины.

Обычно для монтажа деревянной обрешетки для металлочерепицы используют пиленый брус размером 50х50 мм или 40х70. В целях экономии или по каким-то иным причинам шаг стропил друг от друга делают нестандартный, более 1м. Именно применение брусков с такой высотой оправдано, чтобы не было провисания.
Для стандартной не усиленной металлочерепицы используют доски толщиной 25 мм. Ширина их может быть разной, но предпочтительнее 80–100 мм.
Обрезная доска толщиной от 32 мм пригодится при монтаже обрешетки под металлочерепицу, в основании которой лежит утолщенный слой оцинкованного металла. Такой материал имеет большой вес, следовательно, и основание должно быть усилено.

Сплошная обрешетка

Такой вид обрешетки под металлочерепицу выполняют, если не хотят вести расчет шага для крепления. Металлопрофиль укладывают свободно и крепят в гребень волны, не заботясь о попадании в дерево. Сплошное основание хорошо еще и тем, что выравнивание плоскости происходит более тщательно и не грозит визуальными огрехами готовой кровли.

Первый вид сплошного основания выполняется из обрезных досок толщиной от 25 мм на расстоянии 10 мм друг от друга под натянутую нитку или леску. Зазор выдерживается для избежания вспучивания досок из-за разбухания от влаги.
Ко второму относят сплошную обрешетку под металлочерепицу из листов ДСП, ОСБ или фанеры не менее 12 мм толщиной. Такой вид основания выполняют по контробрешетке, состоящей из рейки толщиной от 20 мм.

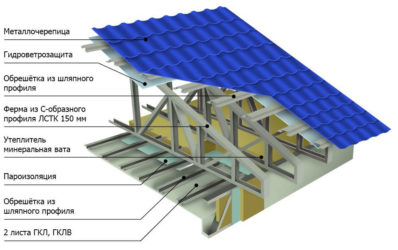

Обрешетка под металлочерепицу из металлического профиля

Метал по стоимости дороже дерева, и монтаж такой конструкции для частного дома применяется в редких случаях. Наиболее оправдано изготовление такой обрешетки при устройстве кровли промышленных зданий с большими пролетами. К достоинствам относят не подверженность гниению, плесени. Металл не коробится от перепадов температур и влажности .

Выполняют из труб квадратного сечения начиная от сечения 30х30 и выше. Стыки соединяют при помощи сварки или болтами. Места сварных соединений, подверженных коррозии, обрабатывают специальными растворами или окрашивают масляной краской.

Крепление листов металлочерепицы в такой каркас происходит при помощи саморезов по металлу с декоративной шляпкой.

Смешанная обрешетка под кровлю

Существует вариант, когда обрешетку выполняют из металлического уголка с полкой от 30 мм. Для удобства крепления металлочерепицы в уголок вкладывают деревянные вставки-бруски, которые крепят к уголкам саморезами. Такой вариант существует, если в наличии имеется много коротких брусков, которые не перекрывают шаг между стропилами. Крепление металлочерепицы осуществляется гвоздями в дерево. Необходимо в одном месте использовать два самореза или гвоздя рядом, так как при небольшом сдвиге древесины, произойдет расслабление крепления и ухудшение прочности.

Выбор и подготовка дерева под обрешетку

Идеальным вариантом будет применение высушенного, строганного на станке пиломатериала, но такой случай встречается редко. Существуют правила, как сделать обрешетку под металлочерепицу из обрезных реек, брусков или досок.

Весь материал проходит визуальный и инструментальный отбор. Бруски при распиловке на станке имеют отклонения от заданных размеров, поэтому для обрешетки выбирают одинаковых показателей по высоте. Ширина при этом не так важна. Если не сделать такую калибровку, то готовая кровля с обрешеткой, беспорядочной по высоте, будет выглядеть неаккуратной, вспученной. Листы могут морщиться, а неудачное крепление позволит им легко оторваться при сильном ветре.

Древесину предпочтительно выбирают хвойных пород, они наиболее смолистые и усиленно противостоят деформации.

Все деревянные конструкции кровли обязательно подлежат обработке антисептиками для того, чтобы в них не заводились жучки, подтачивающие дерево. Растворы для этого продают в строительных магазинах, но можно применить для пропитки отработанные масла из двигателей или горячие битумы.

Применять для устройства основания необрезной строительный лес не рекомендуется.

Параметры при расчете шага решетки под металлочерепицу

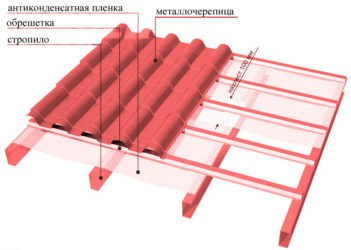

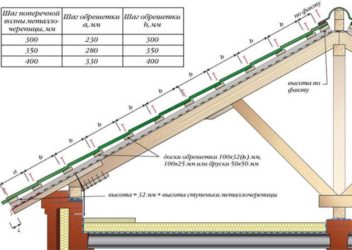

Для правильного размера шага обрешетки учитывают расстояние между поперечными волнами на металлочерепице. У каждого вида материала он различный. Этот параметр так важен для расчета потому, что крепление профиля к обрешетке происходит на самой высокой точке декоративного гребня. При таком способе дождевая вода не попадает внутрь кровли, а скатывается по стороне волны вниз.

Поэтому под всеми наивысшими точками рядов волн обязательно должно находиться дерево для крепления. Несовпадение этих размеров приведет к ухудшению внешнего вида, неправильному креплению, коррозии и нарушению прочности.

Очень часто шаг обрешетки под металлочерепицу указывают в сопроводительных документах на партию материала, он измеряется о начала первого бруса до верха второй доски.

Особое внимание нужно уделить желобу для стока воды. Его ширина бывает 90 мм или 120 мм. Если свес металлочерепицы не будет доходить до стока, то стекать вода будет на стены дома, что нежелательно. Переход конца кровли через корыто водостока будет обозначать, что сток выполнен зря и вода стекает с кровли на отмостку вокруг дома, увеличивая влажность стен. Для соотношения края кровли с центром желоба прибавляют расстояние от 30 до 50 мм.

На расчет первого расстояния между брусками обрешетки влияет и угол наклона кровли. Чем больнее наклонена поверхность, тем длиннее должен быть вынос металлочерепицы для укрытия нужной полосы от дождя у стены дома.

Расчет свеса черепицы начинается от наружной части лобовой доски, а если она не предусмотрена конструкцией кровли, тогда от концов стропила.

Большой вынос края металлочерепицы нежелателен и в случае больших расчетных снежных заносов для района, так как материал может согнуться под весом снега.

В местах выхода на поверхность кровли отопительных, вентиляционных труб, в участках, где проходит ендова, разжелобок, обрешетка выполняется сплошным слоем.

Инструменты, необходимые для проведения работ

Пила-ножовка по дереву.
Молоток строительный, гвоздодер, рубанок.
Дрель, шуруповерт, электролобзик.
Строительный уровень, леска для натягивания, отвес.
Рулетка, карандаш.

Материалы для проведения монтажа

Доска, рейка или брус деревянный.
Саморезы для резьбы по дереву длиной не менее 120 мм.
Гвозди строительные длиной не менее 120 мм.
Скобы металлические 100.

Выполнять обрешетку нужно с нижнего свеса кровли. Первую доску или брусок предусматривают по ширине толще сантиметров на пять по сравнению со всеми остальными. Это нужно сделать, чтобы не было свободного незакрепленного конца металлочерепицы.

Контробрешетку выполняют из рейки размером 25х50 мм, стропила выдерживают через 60–70 см.

Шаг от первой доски, уложенной строго по карнизному свесу так, чтобы она за него не выступала, делают меньше на 50 мм, чем все последующие стандартные шаги. Для проверки первого расстояния прямо на стропила наживляют кусочки элементов обрешетки, прикладывают черепицу и смотрят совпадение волн и размер выступа конца листа кровли. Если он недостаточен для нормального стока воды, размер регулируют, перенося отметки изменения положения двух элементов обрешетки.

Разметку линий наносят карандашом, расстояния отмеряют рулеткой.

Крепление ветровых досок осуществляют выше лобовой доски на размер, соответствующий высоте листа металлочерепицы, который колеблется в зависимости от сорта с 35 до 55 мм. У основания конька прибивают две дополнительные доски с двух сторон для дальнейшего облегчения его крепления.

Перед началом монтажа металлочерепицы следует на лобовых досках укрепить кронштейны для крепления водосточных желобов. Также до начала кровли устанавливают карнизные доски.

Несмотря на кажущуюся простоту расчета шага обрешетки под металлочерепицу, поручить это дело лучше специалистам. Переделывать кровлю гораздо сложнее, чем правильно выполнить с первого раза.

Источник: https://krovlya.guru/krovlya/metallocherepica/raschet-shaga-obreshetki-pod-metallocherepicu.html

Обрешетка под металлочерепицу: как сделать самостоятельно

Чтобы структура возводимой кровли была прочной, надежной, важно правильно подготовить основание под кровельное покрытие. В этом процессе огромную роль играет обрешетка под металлочерепицу, являющаяся сплошным или разреженным настилом, установленным на стропила. Обрешетка может создаваться из брусьев, досок, фанеры, плит OSB и металла. Эти материалы кладутся на основание стропил перпендикулярно стропильным ногам, прибиваются с помощью гвоздей или саморезов.

Обрешетка для металлочерепицы нужна для равномерного распределения массы кровельного покрытия по стропильной системе и несущим стенам. Такое решение помогает повысить эффективность и функциональность кровли, не допустит разрушения стен дома.

Также рекомендуем:

Внимание! Выполнять монтаж элементов обрешетки следует в сухую безветренную погоду. Это предусмотрено не только техникой безопасности нахождения на высоте, а и недопущением намокания пиломатериалов.

Монтаж обрешетки: особенности

В зависимости от финишного кровельного покрытия, обрешетка бывает сплошная и разреженная. Если сплошная обрешетка будет выполнена из шлифованных досок или брусков, то рекомендуется соблюдать зазор между элементами 1 см. Фанерой или плитами OSB обрешетка набивается без зазоров.

Правильный монтаж обрешетки

Параметры для соблюдения правильного монтажа обрешетки под металлочерепицу:

В качестве брусьев для стропил следует брать пиломатериалы размерами 50×100, 50×150, 100×150, 50×200 и 100×200 мм;
Доска для обрешетки должна иметь толщину не менее 25 мм;
Ширина доски для обрешетки может быть от 10 до 15 см;
Шаг между стропилами для монтажа металлочерепицы составляет от 600 до 900 мм;
Толщина первой доски должна быть на 10-15 мм больше остальных;
Шаг между досками, которые образуют обрешетку, должен быть в пределах 350-450 мм;
Стыки досок должны быть расположены в шахматном порядке;
Ветровая доска должна устанавливаться выше обрешетки;
Дополнительные доски, используемые для надежного крепления конька, должны иметь толщину 25 мм, поскольку это облегчит дальнейшую установку.

Обрешетка под металлочерепицу должна укладываться еще и с учетом того, есть ли водосток на кровле. Как правило, он крепится на лобовой доске, а потому вылет нужно увеличить еще на 30 мм. Кроме того, размер вылета напрямую зависит от того, каков диаметр желоба.

Обрешетка не должна быть «хлипкой», слабо закрепленной, она должна выдерживать вес взрослого человека.

Совет: Для монтажа обрешетки под металлочерепицу следует использовать только отшлифованные калиброванные пиломатериалы: доски, бруски. Длина, толщина и ширина всех элементов обрешетки должна быть одинаковая. Сэкономив деньги на разноразмерной или необрезной доске, можно значительно снизить срок службы кровли или вовсе допустить ее разрушение.

Таким образом, только правильно выполненный монтаж обрешетки под металлочерепицу позволит создать долговечную и надежную конструкцию, которая будет надежно защищена от различных воздействий.

Расчет пиломатериалов для обрешетки под металлочерепицу

Любой хозяин стремится сократить или не допустить лишних расходов на покупку тех или иных строительных материалов, ведь редко бывает излишний бюджет на строительства дома, особенно если для этого оформлен кредит.

Интересный вариант оформления:

Для расчета пиломатериалов на монтаж обрешетки по уже готовой стропильной системе должен проводиться точный замер с помощью рулетки. Измеряются длина и высота всех скатов, учитывается расход на выпуски обрешетки за карниз, расход на лобовые доски. В некоторых случаях обрезной доской подшиваются также фронтоны.

Сплошную обрешетку посчитать не составит особого труда. Например, известна площадь кровли 80 кв.м., а для обрешетки будут использованы доски 150×6000 мм (0,15×6 м) толщиной 25 мм.

Площадь одной доски 0,15*6 = 0,9 кв.м.;
Количество необходимых досок 80/0,9 = 89 шт.;
Объем в кубических метрах 1 доски 0,15*0,025*6 = 0,0225 м3;
Кубатура всех необходимых досок 89*0,0225 = 2,0025 м3.

Для монтажа сплошной обрешетки непосредственно на скатах потребуется 2,0025 м3 пиломатериалов.

Если же обрешетка разреженная, то расчеты проводятся с учетом шага между досками или брусками. Чаще всего расчет материалов проводится в компьютерных программах, но можно воспользоваться и простым расчетом.

Например, общая площадь двускатной крыши – 80 кв.м, ширина скатов – 8 м., длина скатов – 5 м., шаг будущей обрешетки – 350 мм.

Количество досок на 1-м скате 5/0,35 = 14 шт.;
Общий погонаж досок на 1-м скате 14*8 = 112 м.п.;
Общий погонаж досок на 2-х скатах 112 м.п.*2 = 224 м.п.;
Количество 6-метровых досок 224 м.п./6 = 37 шт.;
Общий объем пиломатериалов для обрешетки 37*0,0225 = 0,8325 куб.м.

Интересует закатка наплавляйки на кровлю? Заходите на crowli.ru. Очень выгодные цены и очень широкий выбор.

Источник: http://remstroy.net/dom/obreshetka-pod-metallocherepicu-kak-sdelat-samostoyatelno/

Как монтируется обрешетка под металлочерепицу: полезные советы кровельщиков

Требования к основанию, на которое укладывается металлочерепица, достаточно жесткие. Собирается обрешетка под металлочерепицу в соответствии с утвержденными нормами. Монтаж этой важной конструкции сопряжен с рядом нюансов и трудностей, поэтому, прежде чем браться за постройку, нужно внимательно изучить инструкции. Нужно понимать, что от того, насколько качественно собрана обрешетка, в определенной степени будет зависеть долговечность покрытия.

Основание под укладку металлочерепицы должно быть максимально ровным и плоским. Только качественно выполненная обрешетка под металлочерепицу позволит создать оптимальные условия для создания надежного металлочерепичного покрытия.

В строительстве обрешетки существует масса нюансов, которые следует знать. Если нет времени или желания изучать инструкции и рекомендации по монтажу металлочерепицы, то лучше поручить строительство данной конструкции профессионалам. Планируя же выполнить работу своими руками, времени на изучении теории жалеть не нужно.

Правила устройства обрешетки

Перед тем, как сделать обрешетку под металлочерепицу, следует познакомиться с разновидностями данных конструкций и изучить правила постройки.

Виды обрешетки

Существует две разновидности конструкции обрешетки:

Сплошной настил. Для сооружения такой обрешетки используются доски, которые укладываются зазором 1 мм, или листовой материал, например, влагостойкая фанера достаточной толщины. Сплошной настии строится под определенные виды покрытий, в частности, под мягкую кровлю. Если же собирается обрешетка крыши под металлочерепицу, то сплошной настил собирают только в наиболее «проблемных» местах кровли – во внутренних углах, в местах, где кровельное покрытие будет пересекаться с вертикальными надстройками, например, трубой дымохода.

Настил решетчатый. Этот вариант обрешетки более экономичен, так как материала на него расходуется меньше. Но собирать решетчатый настил несколько сложнее, так как необходимо четко выдерживать шаг обрешетки под металлочерепицу, который определяется видом выбранного кровельного материала.

Материал для строительства обрешетки

Как правило, используется доска для обрешетки под металлочерепицу толщиной 32 мм. По факту же, при покупке досок заказанной толщины, обычно, поставляются доски, размеры которых будут колебаться от заявленных в пределах 5 мм. Исключения возможны лишь в том случае, если приобретается калиброванная строганная доска.

Если куплен обычный материал, то стоит сначала выполнить калибровку досок. Это мероприятие необходимо провести, иначе на стыках досок или в расположенных рядах могут оказаться доски, значительно отличающиеся по толщине. А подобные перепады на плоскости весьма нежелательны, так как это отрицательно сказывается на качестве крепления металлочерепицы к настилу.

Совет! При покупке некалиброванного материала стоит покупать доски с запасом, так как часть материала обязательно будет отбракована.

При сборке должна быть соблюдена рекомендованная толщина обрешетки под металлочерепицу. Использовать доски толщиной менее 30 мм нежелательно, так как по кровельному покрытию придется ходить, и требуется, чтобы доски обрешетки могли выдержать вес человека.

Совет! Приобретать для постройки обрешетки необрезные или полуобрезные доски не рекомендуется.

Расчеты

Прежде всего, необходимо произвести расчет обрешетки под металлочерепицу. Вот основные правила:

Шагом обрешетки называют расстояние от нижней линии нижней доски до верхней линии доски, уложенной следующей.
Для ответа на вопрос, какой шаг обрешетки под металлочерепицу наиболее оптимальный, нужно знать тип профиля выбранного материала. Шаг в решетчатом настиле определяется шагом расположения волн профиля материала.

Совет! В большинстве случаев необходимо выдерживать шаг конструкции металлочерепицы в пределах 30-40 см. Например, для материала с популярным профилем Монтеррей шаг расположения элементов настила должен быть 35 см. Как правило, рекомендованный шаг расположения элементов обрешетки указывается в инструкции определенному виду кровельного материала.

Кроме того, на шаг расположения могут оказать влияние следующие факторы: уклон скатов, конфигурация водостока и пр. Диаметр водостока может оказать влияние на ширину карнизного свеса, так при диаметре желоба 120 см, ширина выступающего свеса должна быть больше, чем при диаметре желоба 90 мм.

При сборе обрешетки первый элемент, укладываемый вдоль карниза, делают толще основного покрытия примерно на 15-20 мм. Это необходимо, чтобы материал в месте карнизного свеса не провис со временем. Кроме того, расстояние между стартовым и последующим элементами сокращают относительно основного шага обрешетки на 5 см.
Отсчет выступа металлочерепичного покрытия осуществляют от лобовой доски, а при ее отсутствии – от среза стропильных ног. Чем больше угол уклона скатов, тем больше должна быть ширина свеса. Ошибки в расчетах в данном моменте могут привести к тому, что доски обрешетки будут располагаться не в тех местах, где необходимо выполнить крепления листа металлочерепицы к обрешетке.

Монтаж

Рассмотрим, как делать обрешетку под металлочерепицу:

При строительстве стропильной системы необходимо выдерживать шаг расположения стропильных ног в пределах 60-90 см.
Перед строительством обрешетки обязательно производят укладку гидроизоляции и монтаж контробрешетки.
Для гидроизоляции рекомендуется использовать современные материалы – паропроницаемые полимерные мембраны, продающиеся в рулонах. Материал просто расстилают по стропилам, но не натягивают туго, а укладывают с провисом между стропильными ногами величиной около 2 см. Полотнища укладывают так, чтобы между ними образовывался нахлест шириной около 15 см.
Крепить гидроизоляцию можно при помощи небольших гвоздей, имеющих плоские шляпки, но удобнее использовать строительный степлер и закреплять материал скобками.
Между гидроизоляционным покрытием и обрешеткой необходимо оставить вентиляционный зазор, для этого строят контробрешетку, набивая бруски на стропильные ноги.

Стартовую (более толстую) доску прибивают по карнизному свесу строго горизонтально, чтобы элемент не выступал за пределы карниза.
Отметим, что устройство обрешетки под металлочерепицу предусматривает сокращение основного шага конструкции на 5 см.
Разметку шага расположения выполняют при помощи рулетки, удобно использовать и заранее изготовленные шаблоны.
Осуществляя монтаж обрешетки под металлочерепицу необходимо установить торцовые и коньковые планки.
Ветровая доска должна быть установлена выше основной плоскости обрешетки на 35-55 мм, в зависимости от высоты профиля металлочерепицы.

Итак, качество металлочерепичного покрытия зависит не только от свойств самого материала и правильности его укладки, но и от того, насколько грамотно и аккуратно будет собрано основание для укладки покрытия. Новичкам в кровельном деле рекомендуется внимательно прочитать инструкцию и посмотреть, как монтируется обрешетка под металлочерепицу – видео уроки позволят выполнить работу, не допуская досадных ошибок, которые могут отразиться на качестве результатов.

Источник: https://okrovlenadom.ru/cherepica/metallocherepica/obreshetka-pod-metallocherepicu.html

Обрешетка и гидроизоляция под металлочерепицу: устройство и монтаж

Качество любой кровли зависит от того, насколько правильно выполнено основание под финишный материал (металлочерепицу, шифер, ондулин или битумную черепицу).

Важным элементом конструктива крыши является обрешетка — настил, который связывает стропила в единый каркас и служит основой для крепления верхнего слоя покрытия.

Материалами для обрешетки может служить доска, фанера, плита OSB или легкий стальной профиль. В зависимости от частоты укладки элементов обрешетки ее делят на сплошную и разреженную. Сплошной настил чаще используют для мягкой кровли. Она не имеет достаточной жесткости для того, чтобы выдержать вес снегового покрова или человека, выполняющего монтаж или ремонт покрытия.

Металлочерепицу можно успешно укладывать на разреженную обрешетку, поскольку профилированная сталь достаточно прочная и жесткая для того, чтобы без деформирования воспринимать все расчетные эксплуатационные нагрузки.

Для того, чтобы своими руками выполнить эту работу, нужно детально изучить вопрос о том, как сделать обрешетку под металлочерепицу максимально качественной и долговечной.

Схема обрешеточного настила выбирается задолго до того, как будет выполнен его монтаж. Если подкровельное пространство будет отапливаемым, то под обрешетку нужно укладывать не только гидроизоляцию (паробарьер), но и ставить контробрешетку, которая создаст вентиляционный зазор для удаления водяного пара из слоя утеплителя.

Для холодной кровли монтаж обрешетки для металлочерепицы ведут без установки контррейки. Для такого варианта достаточно уложить на стропила гидроизоляционную пленку. Она будет дополнительной защитой чердака от снега и дождевой воды, задуваемых при сильном ветре под стыки металлочерепицы, конек и карнизный свес.

Выбор материала

Желание сэкономить на строительстве присуще любому застройщику, но при этом нужно понимать, на чем можно сократить свои расходы, а где этого делать не следует. Для настила под металлочерепицу подходит только качественная, хорошо просушенная обрезная доска.

Выбирая размеры обрешетки, следует основное внимание уделить ее толщине, которая должна быть не меньше 25 мм (оптимально 32 мм). Перед покупкой нужно лично проконтролировать (откалибровать) разброс толщины досок выбранной партии. Он не должен превышать 2-3 мм. При больших отклонениях лучше поискать другого продавца, потому что такой разнобой приведет к нестыковке обрешеточных досок на стропилах. В итоге металлочерепица ляжет на основание неровно, волнами.

Ширина доски должна быть в пределах от 10 до 15 см. Длина может быть разной, но лучше, если она будет кратна шагу стропил. В этом случае количество отходов при резке будет минимальным.

Строганую доску для обрешетки покупать не обязательно, поскольку ее цена намного выше. Обрезная не строганая доска, распиленная на хорошей ленточной пилораме, имеет минимальные отклонения по толщине.

Перед монтажом всю обрешетку нужно 2 раза обработать антипиреном и антисептиком для исключения возгорания и гниения.

Выбор толщины обрешеточной доски зависит и от шага стропил. Чем он больше, тем толще должна быть доска. Если стропила стоят через 900 мм, доску для настила нужно покупать не тоньше 32 мм, а при шаге в 600 мм ее толщина может быть уменьшена до 25 мм.

Особенности монтажа

Конструктив покрытия теплой кровли

Рассмотрим самый сложный вариант — монтаж обрешетки на утепленной кровле. До установки настила здесь выполняется укладка гидроизоляции под металлочерепицу, которую крепят к стропилам при помощи степлера. Антиконденсатную пленку настилают внахлест, начиная с низа кровли. Ширина нахлеста соседних полотен должна быть не менее 10 см.

После этого на стропила набивают контррейку, которую иногда называют вентиляционной рейкой. Это могут быть деревянные обрезные бруски сечением 32х50 мм или доски размером 32х100 мм.

Их не доводят до свеса на 15-20 см, оставляя место для крепления первой доски обрешетки. Эта стартовая доска должна иметь толщину, равную суммарной толщине обрешетки и контррейки. Если же первую доску ставят на контррейку, то ее толщину выбирают на 10-15 мм больше толщины рядовой доски, чтобы не получился «висячий» выступ на крае свеса.

Особое внимание при монтаже обрешетки следует уделить правильности установки первой доски. Ее прибивают к концам стропильных ног строго по прямой линии по всей длине карнизного свеса. К ней прикручивают шурупами вертикальную (лобовую) доску и металлическую карнизную планку. К лобовой доске крепится водосточный желоб.

Укладку первого листа металлочерепицы делают так, чтобы ее край выступал за карнизную планку на 30-40 мм. Это нужно для того, чтобы дождевая и снеговая вода сразу попадала в желоб и не затекала под покрытие.

Вот три важных правила, которые нужно учесть при монтаже обрешетки:

В местах примыкания конька, трубы, мансардных окон и ендов, расстояние между обрешеткой не должно превышать 1 см (сплошной настил);
Кронштейны для крепления водосточных желобов и карнизную планку нужно установить до начала монтажа металлочерепицы;
Антиконденсатную пленку, защищающую утеплитель от намокания, следует укладывать без натяжения и с минимальным провисанием (1-2 см).

После того, как свес правильно оформлен, работа идет быстрее, поскольку рядовая обрешетка прикручивается саморезами или прибивается гвоздями к ровной поверхности основания параллельно стартовой доске.

Выбирая шаг обрешетки под металлочерепицу нужно учитывать ее вид, поскольку у разных производителей размеры ячеек листа отличаются между собой.

На рисунке видно, что рекомендуемый шаг обрешетки под черепицу Монтеррей и профнастил отличаются между собой на 150 мм.

Для своего варианта кровли расстояние между досками решетчатого настила вы можете определить из инструкции, прилагаемой к металлочерепице.

Выдерживать шаг обрешетки нужно максимально точно, поскольку любые ошибки приводят к проблемам при монтаже металлочерепицы, указанным на рисунке.

Ошибки при монтаже обрешетки

Точно выдержать расстояние вам помогут две рейки-шаблона нужной длины. Их прикладывают к нижней доске, а верхней частью выравнивают новую обрешетину.

Делать крепление металлочерепицы к обрешетке в районе конька и фронтонавам придется практически вслепую, поскольку листы закроют настил. Поэтому отклонение любой доски даже на 1-2 сантиметра может привести к непоправимому дефекту, когда шуруп зависнет в воздухе и в покрытии останется сквозное отверстие.

Обрешетку в коньковой части ставят с учетом того, что к ней придется крепить не только край профлиста, но и металлический профиль, прикрывающий стык по всей длине. Поэтому здесь ширину доски можно увеличить или же поставить впритык две узкие обрешетины.

Монтировать решетчатый настил под металлочерепицу нужно только в сухую и безветренную погоду. Этого требуют правила техники безопасности высотных работ, а также необходимость защиты пиломатериала от намокания.
