В этой статье:

Как сделать бур для столбов своими руками?

Решили вырыть колодец на приусадебном участке, но бюджет не позволяет купить бур и нанять рабочих? Возникает вопрос: как сделать бур для столбов самостоятельно в домашних условиях из подсобных средств? В статье мы расскажем о способах его изготовления и использования при бурении скважины.

Домашняя скважина – это и экономия, и качество воды, и удобство в обслуживании. Услуги специалистов по бурению дороги, поэтому многие пробивают скважины самостоятельно. Иногда это единственный выход из ситуации, если разрыхлять землю планируется в месте, куда не сможет заехать специальная техника. Сложно ли добурить грунт до воды самостоятельно? Все зависит от глубины залегания воды в выбранном месте и от соблюдения правил бурения. Следуя всем правилам, с помощью готового механизма легко пробьете скважину.

Спиральный бур для ручного бурения

Вы можете самостоятельно сделать спиральный или ложкообразный бур из самых простых материалов. Спиральный бур похож на сверло большого диаметра, его основной элемент – режущая кромка в виде спирали, представляющая собою закрученную и наточенную стальную полосу.

Наиболее распространёнными ручными приспособлениями являются лопата и ручной бур

От размера требуемой скважины зависит ширина режущей кромки, разрыхляющей землю. Во время бурения земля выталкивается наверх и остается на кромках бура, поэтому процесс надо будет останавливать и очищать стержень. Данная конструкция универсальна, ведь спиральным буром можно разрыхлить любой грунт.

Такой тип бура имеет цилиндрическую рабочую поверхность и металлический стержень. В нижней части инструмента делается прорезь спиралевидной либо продольной формы. Край прорези отстоит на один сантиметр от основания и действует как ложка, что помогает делать скважину шире, чем диаметр цилиндра. Ложкообразный бур используется во время разрыхления суглинистых грунтов, что позволяет бурить скважину поэтапно с установкой труб.

Изготовление бура своими руками

Как же сделать бур своими руками? Чтобы изготовить спиральный бур, вам понадобятся инструменты:

стальной стержень;
болгарка;
сварочный аппарат;
рулетка;
диск из твердого неплавкого материала.

Основой конструкции является режущая часть, или попросту бур

Последний разделите на две одинаковые части и наточите по линии окружности и распила. Чем лучше заточка, тем более эффективной будет дальнейшая работа с буром. Стержень натачивается с одного конца и на расстоянии 20 см от острого наконечника на стержень наносится насечка, по ней привариваются режущие грани под углом 20 градусов к центральной оси и 40 градусов друг к другу.

Аналогичный самодельный бур делают из стальной ленты. Ее нагревают и превращают в спираль под углом наливки в 45 градусов. Готовое изделие приваривают к стержню.

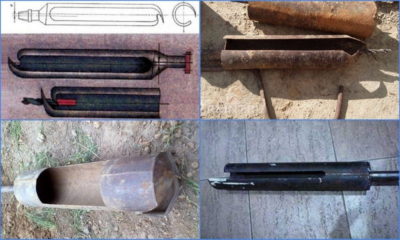

Ложкообразный бур поможет вырыть скважину более аккуратно. Чтобы его сделать, потребуются болгарка, сверло по металлу, сварочный аппарат, прут из металла и полый цилиндр. Сначала следует прорезать цилиндрическую основу сбоку и сделать снизу специальный захват в виде ложки. Если грунт сыпучий, то разрез делаем больше. Земля попадает внутрь цилиндра, и необходимо проводить очистку. Размеры бура зависят от требуемых размеров скважины.

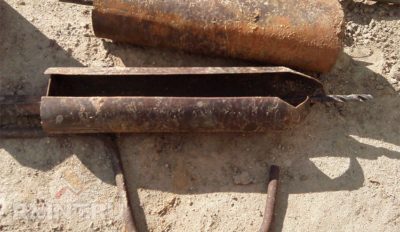

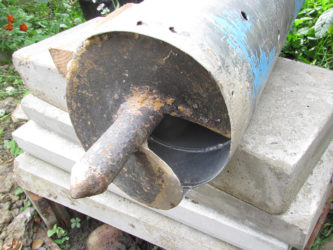

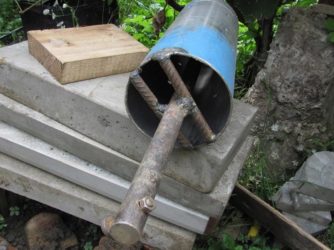

Сделать бур для столбов своими руками можно из старой трубы, баллона. Болгаркой следует прорезать отверстие в нижней части элемента и сварить заготовку по продольному шву. К концу стержня приварить сверло по металлу либо заостренную металлическую пластину. Смещение от центральной оси – 1 см. Используйте исключительно твердые материалы, способные выдержать большую нагрузку.

Основными преимуществами такого приспособления является то, что отверстие в грунте получается очень аккуратным и точным

Рукоятку приваривают наверху разъемной трубы. Металлопрокат – отличный выбор при изготовлении рукоятки. Именно на нее приходится самая большая нагрузка во время строительных работ. Рукоятку необходимо хорошо закрепить, она не должна колебаться во время вращения. Во избежание травм делайте ее гладкой и удобной в применении.

Труба разъемная буровая

Буровое основание делают в виде разъемной трубы длиной 150 см, чтоб разрыхлить землю на требующуюся глубину. Оно удлиняется по мере углубления скважины с помощью добавления секций, по размеру не более 1 м.

Крепление секций разъемной трубы

Крепление может производиться несколькими методами:

сваренная муфта;
резьбовая муфта;
крепление гайками или болтами.

Муфту следует приварить к основанию или к дополнительным секциям бура. Муфта прикрепляется гайкой на нижний участок. Бур необходимо иногда поднимать из грунта и очищать, производя разборку и сборку.

Второй вариант – прикрепление на резьбу. Чтобы элементы не разделялись, устанавливают шплинтованный фиксатор.

Болты и гайки лучше применять в бурении узких скважин, они прикрепляются именно к отделам трубы. Метод не совсем надежный, поэтому не используйте его при работе с сухим грунтом.

Для сборки своими руками вам потребуется либо сварочный аппарат, либо болты с гайками и дрель для высверливания отверстий под них

Ударно-канатное бурение

Еще один способ вырыть колодец на частном участке собственноручно. Понадобятся инструменты: тренога, лебедка, трос и сам бур. Высота треноги в среднем должна составлять 2,5 метра, к ее верхней части крепится блок с тросом. Лебедка находится возле опор. Рабочим инструментом является часть трубы с толстыми стенами и проваренным швом.

К верхней части приваривают по горизонтали металлическую полоску, на которой делается петля троса, где подвешивается основание. Извлекается грунт благодаря прорези длиной в 75 процентов от длины основания. Нижний край трубы заострить и сделать внутри специальный захват лепесткового или шарикового вида. В захвате будет оставаться земля, поэтому его высота от нижнего края трубы должна составлять около 6 см.

Перед пробиванием скважины определите, где она будет располагаться. Выровняйте выбранный участок. Установите треногу прямо на точке ввода бура. Погружать ударный бур придется несколько раз, пока не достигнете результата. Более эффективен бур, утяжеленный с помощью съемного груза.

Также вы сможете найти на нашем сайте много интересной информации о других строительных и ремонтных работах:

Советы специалистов

Самодельный бур для скважины своими руками лучше использовать в виде желонки. Она облегчает подъем земли, потому что грунт собирается в специальную емкость.
Бур пригодится вам и в дальнейших работах, например, при посадке растений, рытье фундамента под забор или свайные основания.
Если не получается поднять приспособление на поверхность, сделайте на возвышении специальный рычаг из бревен и бочек. Процесс облегчится, поскольку объем грунта увеличится.

Источник: https://pobetony.expert/tekhnika-i-materialy/samodelnyj-bur-dlya-stolbov

Как сделать самодельный земляной бур (ямобур, землебур)

При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений. Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия. К тому же бур своими руками можно сделать любой конструкции, а их немало.

Конструкции и применение

Есть три основных конструкции земляных буров:

Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.Пример самодельного земляного садового бура
Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.Шнековый бур отличается навитыми спирально несколькими оборотами спирали
Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.Бур для столбов может быть со сборной штангой
Стержень. Это круглая или профилированная труба (квадратного сечения). Может быть также использован лом, но он очень тяжелый и работать им будет сложно. Длинна стержня — требуемая глубина шурфа плюс 50-60 см. Если сделать короче, то последние сантиметры придется бурить в глубоком наклоне, что совсем не легко. Если при таком расчете общая высота получается выше чем 1,5 метра, имеет смысл сделать сборную штангу. Тогда стержень наращивают отрезками трубы того же диаметра, придумав систему сочленения.
Ручка. Чаще всего приваривают к стержню поперечину в виде буквы Т. Длинна ручки минимальная — 40 см, оптимальная порядка 50-60 см.
Наконечник-сверло. Это та часть, которая находится под лопастями. Она первая разрыхляет землю, а на первоначальном этапе отвечает за центрирование бура — его проще держать вертикально.

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

листовой стали толщиной от 4 мм;
пильного диска для болгарки подходящего диаметра.Землебур с лопастями из пильного диска для болгарки

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

Наконечник для земляного бура из полосы стали Пика — один из вариантов наконечника Комбинированный наконечник для измельчения пород

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Усиление ручного бура для бурения скважин в плотных грунтах

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Диск распилен пополам

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Режущие лопасти можно расположить в несколько ярусов

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

Самодельный бур с землеприемником подойдет при установке столбов и свай

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Почти готово

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Вид снизу

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

Подробный чертеж в проекциях шнекового бура

Чертеж садового бура

материалы

Источник: https://stroychik.ru/tools/zemlyanoj-bur-svoimi-rukami

Бур для скважины: как сделать своими руками, чертежи самодельного ручного устройства

Чтобы обеспечить надлежащий уровень комфорта на даче, необходимо побеспокоиться о наличии системы водоснабжения, будь то скважина или колодец. Необходимо подготовить соответствующее оборудование. Рассмотрим, какие существуют виды буров для скважин и как их правильно соорудить своими руками.

Конструкция ручного бура на воду

Нужно учитывать характер грунта в вашей местности. Самая простая конструкция – шнековая. Она состоит из спирали, которая является буровым элементом, и ручки.

Конструкция должна иметь:

Режущий элемент.
Штангу.
Ручку.

В зависимости от конструкции его комплектация может незначительно отличаться.

Разъемная буровая труба

Это конструкция, которая по мере заглубления бура может удлиняться. Состоит из отдельных разъемных секций. Одна часть может иметь длину до одного метра. Количество секций должно равняться предполагаемой глубине будущей скважине на воду. Этот элемент соединяется несколькими способами:

Резьбовое соединение муфтой. Следует на каждой трубе нарезать наружную резьбу. Важно подобрать муфту необходимой длины и не допустить самостоятельного ее прокручивания. Для этого применяется шплинтовый фиксатор.
Соединение гайкой и болтом. К штанге приваривается гайка/болт. Способ простой, но не надежный. Тонкостенная труба может не выдержать нагрузку и в месте возле сварки попросту лопнет.
Крепление муфты. Она приваривается к трубе соответствующего диаметра. Фиксация должна полностью исключить вероятность проворачивания.

Сперва используется одна секция. По мере ее погружения в почву добавляется следующий элемент при помощи специального соединения. И по такой схеме продолжается бурение.

Виды буров для грунта

Три наиболее распространенные:

Спиральный.
Ложковый.
Ударный.

Каждый из них имеет свои особенности. Сперва рассмотрим их, а потом узнаем технологию изготовления.

Спиральный

Самодельное спиральное изделие преимущественно используется в плотном сыпучем суглинке. В его состав также может входить мелкий гравий. Принцип бурения сводится к вращательным движениям. В нижней части бурильного инструмента располагается нож.

По мере прокручивания штанги ножи на спиралях врезаются в почву. После этого конструкция поднимается и освобождается от грунта. По мере заглубления штангу можно наращивать.

В изготовлении можно использовать половинки дисков, которые привариваются друг против друга. Имеющиеся режущие лезвия должны иметь хорошую заточку и закалку. При вращении вручную перпендикулярно штанге приваривается ручка из трубы.

Преимущества:

Можно осуществлять самостоятельно при изготовлении небольших скважин на несколько метров.
Возможность пробурить шахту за несколько часов. При условии, что земляной слой мягкий.
Если его снабдить электрическим двигателем, процесс бурения будет напоминать сверление.

Недостатки:

Неэффективен при попадании на валуны или твердую породу.

Ложковый

Используется в условиях влажной глинистой малосыпучей породы. Изготавливается он из стального цилиндра, можно использовать листы стали. В нижней части имеется специальный отсек, имеющий спиралевидную или продольную форму. Основным рабочим элементом является ложка. В процессе вращения режущая и вертикальная кромка забирают грунт. Таким образом, земля заполняет все внутреннее пространство цилиндра.

Преимущества:

Вполне реально изготовить своими руками.
В отличие от спирального, ложковый гораздо быстрее пробурит отверстие в грунте.
Возможно автоматизировать процесс при поднятии конструкции из почвы.

Недостатки:

Нужен помощник.
Серьезные трудозатраты.

Ударный

Он подходит для разных видов почв:

Мягкой.
Вязкой.
Твердой.
С валунами.

В зависимости от типа грунта используется разный ударный инструмент. При бурении в мягкой почве – клинообразное долото, в вязкой – двутавровое, в твердой – крестовое и прочее. Принцип работы сводится к тому же, что и при канатном бурении. Разница только в том, что сама конструкция располагается в земле и ее масса колеблется от 0,5 до 2,5 тонн. Удары осуществляются специальным блоком. После прохода в полметра долото изымается из почвы и очищается от грунта.

Преимущества:

Используется для земли разного состава.
Можно пробурить абиссинский источник за короткий промежуток времени.

Недостатки:

Процесс бурения скважины трудоемкий и требует дополнительной оснастки.
Необходима бурильная система (тренога).
Без помощи никак не обойтись.

Инструменты и материалы

В зависимости от типа изготовления самодельной бурильной конструкции может понадобиться следующее:

Стальной прут.
Металлическая труба. Диаметр выбирается индивидуально.
Муфта, чтобы соединить штангу.
Дисковая пила для изготовления резцов.
Стальная толстую полоса, чтобы сформировать винт.
Тросик.
Металлический лист и прочее.

Инструментарий:

Болгарка.
Сварочный аппарат.
Тиски.
Молоток.
Перфоратор.
Дрель.
Защитная маска.
Круг по металлу и прочее.

Как сделать своими руками

Предлагаем вам несколько инструкций по изготовлению:

Спиральный.
Ложковый.
Ударный.

Советы и подсказки

Перед тем как начинать делать ручной бур для скважины, необходимо задать себе следующие вопросы:

Насколько глубокая она будет?
Какой характер грунта: известняк, глина, щебень, скала или прочее?
Необходим ли механический агрегат или будет использоваться простой ручной?
Присутствуют ли в почве корни?

От этих факторов и будет зависеть, какую домашнюю бурильную систему изготовите. Если времени нет мастерить самостоятельно, можно приобрести небольшой садовый шнековый агрегат.

Если принято решение бурить, для облегчения рытья специалисты советуют использовать желонку. С ее помощью поднимать грунт на поверхность будет гораздо проще. Чтобы увеличить объем поднимаемой почвы, на возвышенности из бревна/ бочки сооружается рычаг. Процесс бурения значительно упрощается и ускоряется в несколько раз.

Совет! Самодельный бур будет полезен в хозяйстве постоянно. Им можно изготавливать небольшие лунки, например под фундамент забора, установки лавочки, стола на улице и прочее. Поэтому его можно назвать универсальным.

Как изготовить самодельный бур для земли с двигателем

Если вас интересует бормашина, которая осуществляет работу в автоматическом режиме с минимальными усилиями человека, то существует несколько идей, например из бензопилы. В этом случае следует сделать все правильно, чтобы не повредить себя.

Прежде всего делается расчет мощности двигателя. Мотор на бензопиле имеет большое количество оборотов. Если бур будет вращаться с такой скоростью, то управлять такой машиной крайне сложно. Более того, оказывается серьезная нагрузка на мотор.

Совет! Оптимальным будет выбор в пользу бензопилы «Урал» и «Дружба». Их моторы имеют низкие обороты, но они достаточно мощные.

Узнать обо всех подробностях этой разработки, вы можете, посмотрев подготовленное видео. Здесь рассказывается во всех подробностях о том, как сделать мотобур на основе бензопилы:

Плюс ко всему есть умельцы, которые используют мотор перфоратора при бурении небольших скважин. В этом случае важно сделать правильную насадку и рассчитать размер буровой установки. Вот здесь также можете посмотреть подробности этого чудотворения:

Стоит ли самому делать конструкцию или обратиться в фирму

Безусловно, применение самодельных изобретений имеет положительные стороны. Например, можно значительно сэкономить средства при изготовлении собственного источника. Также существует множество простых чертежей и схем, как сделать бурильный инструмент. Однако у всего этого есть очевидный минус – невозможно вырыть источник на большую глубину.

Поэтому если вода на участке залегает глубоко, то лучше обратиться в специализированную фирму. Возможно, она будет использовать гидравлические установки. В этом случае следует будет продумать все до мелочей:

Найти точное место с водой.
Сразу определить место для отработки.
Обговорить стоимость работ.
Установить сроки работы и прочее.

В любом из вариантов наш материал должен вам помочь в этом нелегком деле.

Ручной гидробур:

Шнек:

Источник: https://WodaKachka.com/skvazhiny/burenie/kak-sdelat-samodelnyj-ruchnoj-bur.html

Рекомендации по изготовлению ручного шнекового бура для столбов: необходимые материалы, сборка своими руками

Совершенно точно хозяин земельного участка хотя бы однажды сталкивался с необходимостью копания ям для столбов и различных опор для оформления внешнего вида участка. Бывает так, что требуется проделать узкую лунку в не совсем удобном месте. Простой лопатой будет сложно справиться, и придется брать у знакомых в пользование ручной бур под столбы или даже вызывать специалиста, который ловко управляется с инструментом.

Садовый бур является очень полезным приспособлением для любого дачника. Он очень компактный, удобный и простой в использовании. Как правило, изготавливают его из твердого металла. Он без усилий раскалывает на части мелкие камни и корневища растений.

С помощью такого приспособления с легкостью можно выкопать яму, вращая его вокруг своей оси как штопор.

Главным назначением бура является рытье лунок для столбов. Небольшие скважины делает режущая часть приспособления, которая может быть разнообразной формы:

Двухлопастной;
В виде полудисков;
Винтообразной;
Шнекообразной;
Многоярусной;
Цельной или съемной.

Есть модели, которые начинаются с небольших лопастей, и их верхняя часть постепенно увеличена до больших размеров. Заводской бур является функциональным и эффективным не во всех ситуациях, потому что инструмент попросту не сможет внедриться в почву на нужную глубину, или его насадки будут не того диаметра, который требуется.

Хотя стоимость заводского бура для столбов относительно демократична, вполне можно сделать полезный инструмент самостоятельно, и при этом он будет отвечать всем необходимым требованиям. Технология изготовления бура своими руками очень проста, и стоимость его будет гораздо дешевле заводского. Нужно всего лишь определиться с параметрами изделия.

Разберем несколько различных конструкций, которые отвечают за эффективность и функциональность бура:

Разрыхлитель. Данная деталь состоит из пары плоскостей либо же шнека. Шнек похож на спираль, нож находится на штанге.
Почвоприемник. В этой детали собирается грунт, и она значительно облегчает бурение лунок, имеющих размер до 35 см.
Плуг-формировщик. Он располагается в нижней зоне. Эта конструкция позволяет усиливать столбчатый фундамент, что очень важно при строительстве массивных сооружений.
Шнек крепится к ручке болтовым соединением. Длина готового к работе и полностью собранного изделия составляет около метра, что позволяет без труда делать ямки до 70 см глубиной. Если лунка должна быть большей глубины, то конструкцию вполне можно нарастить при помощи трубки (500 мм). Этот элемент представляет собой деталь с гайкой и болтом, которые находятся на торцах труб.

Материалы и инструменты

Для того чтобы сделать ручной бур для столбов, как правило, не нужно особых усилий. Но мастеру нужны материалы и комплектующие для создания изделия.

Список необходимых деталей:

Гайка и болт М20;
Диски диаметром 100−150 мм — 2 штуки;
Сверло с наконечником (20 мм в диаметре);
Отрезки металлической трубы: два по 500 мм и один 400 мм. Толщина стенки должна быть 3,5 мм, наружный диаметр — 40 мм.

Толщина стенки металлической трубы должна быть именно такой для того, чтобы готовое изделие было прочным и могло работать с любым, даже довольно твердым грунтом. Диски можно взять из пилы-циркулярки или сделать их своими руками. Для самодельных дисков понадобятся листы металла толщиной как минимум 3 мм.

Из инструментов при создании изделия понадобится:

болгарка;
молоток;
сварочный аппарат;
дрель;
сверла по металлу;
точилка для лезвий.

Если в наличии нет наконечника со сверлом, то можно заменять его сверлом с хвостовиком в виде конуса. Его диаметр должен быть соответствующим шнеку. Для того чтобы избежать травматизма, рекомендуется использовать мягкие ручки от велосипеда.

На металлическом листе рисуем окружность, отмечая центр. Это будет лезвие. Далее, эту окружность нужно вырезать при помощи болгарки, а затем нанести линию разреза, которая проходит по линии диаметра. Затем наносим линию выреза, которая должна соответствовать окружности воротка. Получившийся диск нужно разделить на две части и прорезать отверстия для воротков.

На конце трубы, которая и будет выступать в роли воротка, болгаркой прорезаем четыре продольных линии, 3−4 см в длину. После этого из них нужно сформировать остриё при помощи молотка, при этом нужно собрать надпилы у самого центра трубы. Полученное остриё нужно обработать сваркой и сделать так, чтобы вороток в процессе работы не забивался почвой.

Следующим этапом будет соединение воротка с диском при помощи сварки. Это делается на расстоянии между ними в 5 см и под углом к плоскости вращения в 20 градусов.

Далее приступаем к трубе-удлинителю, которая должна быть оснащена рукояткой. Эту деталь нужно приварить буквой «Т» и обязательно приварить к ней усилители в виде «косынки». Заготовка продевается в вороток, и сквозь них проделывается отверстие, чтобы можно было скрепить детали шпилькой. Таких отверстий нужно сделать несколько штук для того, чтобы иметь возможность регулировать длину изделия.

Работа заканчивается затачиванием лезвий. Кромку фрезы нужно обработать таким образом, чтобы при вращении остриё лезвия было направлено вниз.

Защитное покрытие

Во избежание возникновения ржавчины на деталях самодельного бура для столбов нужно тщательно прочистить их наждачной бумагой и обработать грунтовкой и фосфатирующим раствором. После такой обработки готовое изделие можно красить.

При эксплуатации устройства нужно после каждого применения разбирать его и чистить все соединения от пыли и грязи, а также покрывать их специальной смазкой, отталкивающей воду. Не стоит упускать этот момент, так как правильный уход за инструментом станет хорошей профилактикой заклинивания болтов и позволит ему работать бесперебойно очень долгое время.

Способы усовершенствования инструмента

При бурении лунок мастер может столкнуться с большим количеством корневищ растений, которые плотно залегают в почве. Острые кромки лезвий значительно облегчат работу с буром. Для удобства пользования можно на покатой области лезвия нарезать несколько зубцов или закруглить его режущую зону.

Можно усовершенствовать конструкцию и сделать съемные фрезы для бура. Благодаря им будет возможно бурение лунок любого диаметра. Кроме изготовления запасных частей, нужно предусматривать их крепление к воротку. Проще всего соединить их двумя пластинками железа, которые крепятся сваркой.

В крепежных пластинах, а также в лезвиях нужно просверлить по два отверстия для бортов. Фрезы крепятся болтами М6. Для того чтобы болты не мешали при работе, их нужно вкручивать резьбой кверху.

Есть еще один способ усовершенствовать самодельный бур для столбов. Можно усилить эффективность работы нижнего торца воротка. Для этого нужно вырезать узкую металлическую пластину (10×2 см) и обточить в виде конуса при помощи болгарки, делая своеобразное остриё.

Не нужно делать надрезы в воротке, в его торец вставляются металлические обточенные пластины, фиксируются сваркой и сплющиваются. В итоге должна получится пика.

Есть другой метод изготовления пики. Металлическую пластину отрезают длиной около 17 см и делают из нее шнек, похожий на штопор. Далее алгоритм действий такой же, как и в описанном первом варианте.

В роли шнека может выступать подходящее сверло, которое легко может справиться с деревом, а также металлом. Такой инструмент значительно легче войдет в грунт и будет без проблем бурить ямку до нужной глубины.

Строителям, которые работают на плотных глубинных слоях грунта, пригодится один совет. Между пикой и фрезой нужно приварить плоскорез небольшого размера. Благодаря такой конструкции будет возможно рыхление земли и центровка при бурении. Для такой детали понадобится 2 металлических пластины 3×8 см. Такая хитрость значительно ускорит работу с инструментом.

Фрезы также можно сделать из дисков для болгарки, которые предназначаются для работы с камнем. Круги нужно нарезать по радиусу и расширить отверстие в центре, соответственно диаметру воротка. Изгиб диска с разведением сторон дает подобие штопора или шнека. Останется только приварить деталь способом, описанным выше.

Фрезу очень просто сделать из диска от циркулярной пилы. Зубья такой модели очень легко справятся с корневищами растений и твердой почвой.

Способ модернизации своего бура мастер может выбрать самостоятельно. Стоит сказать, что изготовление бура для столбов своими руками — совершенно не сложный процесс и требует от мастера минимальных физических и финансовых затрат. Весь процесс изготовления занимает от силы два часа.

Напоследок есть один важный совет: перед процессом бурения лучше всего взрыхлить грунт при помощи лопаты, тогда устройство легче войдет в него, и работа пойдет гораздо быстрее. Приведенные рекомендации обязательно помогут мастеру сделать функциональный и эффективный инструмент, который будет служить ему десятилетиями и станет очень хорошим помощником.

Источник: https://tokar.guru/stanki-i-oborudovanie/bury/ruchnoy-bur-dlya-stolbov-izgotovlenie-svoimi-rukami.html
