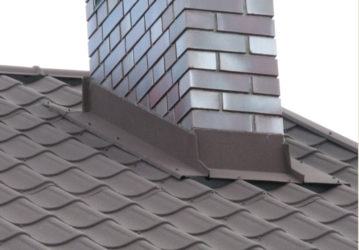

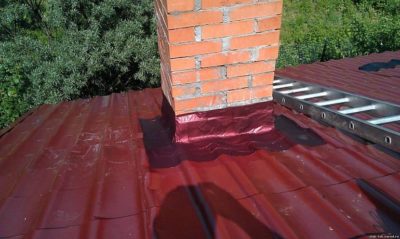

Гидроизоляция дымохода на крыше из металлочерепицы

В этой статье:

герметизация трубы на крыше

Современная кровля состоит из нескольких слоев: утеплитель, гидроизоляция, пароизоляция. Такое устройство кровли обеспечивает защиту здания от ветра и осадков, а также удерживает тепло.

Однако практически на каждой крыше присутствуют стыки и соединения элементов, например, место стыка кровельного материала и дымохода. В этих участках будут появляться протечки, если не выполнить их качественную герметизацию.

Как выполняется герметизация трубы на крыше будет рассказано далее в статье.

Выбор места вывода трубы

Кровельный пирог будет герметичным и надежным, если правильно выбрать место вывода вентиляционных каналов и дымохода через крышу. От места расположения прохода будет зависеть отделка стыка. Для крыши из профлиста вывод трубы делают в следующих местах:

На определенном расстоянии от кровельного конька (50-70 см). Подобное расположение вывода трубы предотвращает протечки крыши и снижает вероятность появления снежных карманов. Также при таком обустройстве вывода трубы нет нужды нарушать стропильную систему. Для защиты стыка между кровельным покрытием и трубой используют эластичные проходки, а также доборные элементы, необходимые для сборки фартука.

На конек крыши. Это место вывода трубы считается наиболее подходящим. Подобное обустройство исключает вероятность появления снежных карманов, конденсата и протечек. Но есть один существенный минус – нарушение целостности коньковой балки. В этом случае при выполнении гидроизоляции дымохода на крыше стык между кровельным материалом и трубой заливают силиконовым герметиком, а после обшивают декоративным фартуком.

Последствия некачественно выполненной гидроизоляции трубы

Если место прохода трубы или вентиляционного канала на крыше выполнить некачественно, то в дальнейшем могут появиться следующие проблемы:

Протечки. При некачественной гидроизоляции дымовой трубы на крыше появляются протечки.
Стропильная система начинает гнить. Протекающая вода попадает на деревянные элементы каркаса крыши. Эти элементы отсыревают, а затем гниют.
Коррозия кровельного материала. Внутренняя часть профлистов, в отличие от внешней, не покрыта защитной полимерной пленкой. Поэтому попадание влаги под профлисты вызывает их коррозию.
Отсыревание слоя утеплителя. При попадании влаги на утеплитель его теплоизоляционные свойства снижаются в два раза.

Кровельное покрытие будет служить долго, если качественно отделать стык между вентиляционной или печной трубой и профнастилом. Для этих целей применяют фартук из оцинкованной стали, силиконовый герметик, каучуковые или силиконовые эластичные проходки и самоклеящиеся гидроизоляционные ленты.

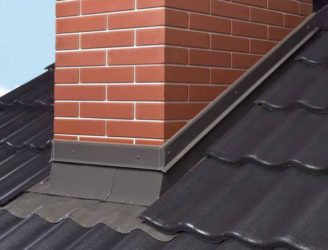

Герметизация прямоугольной трубы

Прямоугольные трубы встречаются наиболее часто. Их применяют в качестве дымохода или вентиляционного канала. Для их изготовления применяют керамические блоки или термостойкие кирпичи. Отделку места примыкания профнастила и трубы прямоугольной формы делают с помощью фартука, который представляет собой готовый фасонный элемент. Для его изготовления применяется оцинкованная сталь, окрашиваемая в тот же цвет, что и кровельное покрытие.

Процесс герметизации стыка посредством фартука состоит из следующих этапов:

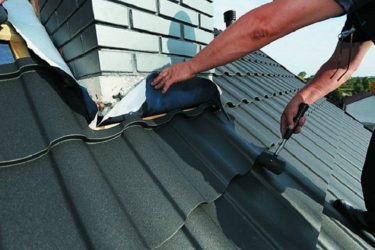

К наружным стенкам прямоугольной трубы подклеивают пароизоляционный и гидроизоляционный материал, разрезанный при выводе дымохода наружу. Для этих целей применяется строительный скотч.
Делают неглубокую штробу по периметру трубы посредством угло-шлифовальной машинки. Штроба нужна для монтажа верхней планки.
В сделанную штробу помещают верхний край планки. Для создания дополнительной фиксации применяют термостойкий силиконовый герметик.
Размещают нижнюю часть фартука с нахлестом от 10 до 15 см. Фиксация осуществляется саморезами для профнастила.

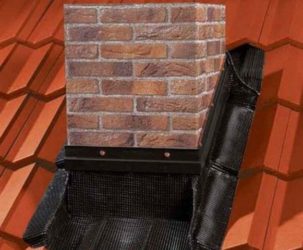

Под нижней частью фартука размещается галстук, изготавливаемый из гидроизоляционного материала. Этот элемент предотвращает появление протечек в кровле.

Желательно, чтобы доборные элементы, применяемые для отделки стыка между профлистом и прямоугольной трубой, были сделаны из того же материала и той же расцветки, что и покрытие кровли. Легче всего устанавливать фартук, который изготовила та же фирма, что и используемые профлисты. Тогда герметизация трубы на крыше будет качественной.

https://www.youtube.com/watch?v=GW-9-hSYxRk

Из данного видео вы узнаете, как выполняется герметизация печной трубы на крыше:

Герметизация овальной и круглой трубы

Вентиляционные трубы и дымоход на кровле из профлиста могут быть круглой формы и сделаны из оцинкованной стали. Зазор между ними и покрытием кровли заделать значительно легче. Для этих целей применяются эластичные проходки. Они гидроизолируют место примыкания профлиста и трубы. Проходки изготавливают для скатных и плоских крыш.

Герметизация трубы на крыше из профлиста выполняется следующим образом:

Приобрести эластичную проходку необходимого размера. Затем обрезать ее узкую часть таким образом, чтобы она очень плотно облегала трубу.
Снять с дымохода защитный зонтик и дефлекторы. Далее нужно натянуть до самого основания дымохода эластичную проходку.
Основание эластичной проходки крепят к кровле при помощи силиконового герметика, самоклеящейся основы либо кровельных саморезов.
На завершающем этапе на трубу устанавливается декоративный фартук. Он имеет форму колпака и выполнен под цвет кровельного материала. Этот элемент защищает проходку от механических повреждений и воздействия ультрафиолета.

Для грамотного выполнения герметизации круглой трубы необходимо правильно выбрать размер эластичной проходки. Если изделие неплотно прилегает к печной трубе, то для создания герметичности нужно воспользоваться герметиком и стальным хомутом. Следует отметить, что проходка может порваться при установке, если ее диаметр меньше диаметра трубы.

При выводе трубы через перекрытие, потолок и элементы кровли очень важно помнить о пожарной безопасности. Расстояние между трубой и защищенными от возгорания элементами должно составлять 25 сантиметров. Незащищенные элементы должны находиться на расстоянии 35 сантиметров от трубы.

Из этого видео вы узнаете, как сделать гидроизоляцию трубы на крыше:

:

Источник: http://info-krovlya.ru/remont-krovli/germetizaciya-truby-na-kryshe.html

Герметизация печной трубы на крыше: материалы и этапы работ, фото и видео

Любой объект, который оборудован печной трубой, должен иметь хорошую герметизацию для предотвращения протечек. Если же использовать неподходящие материалы или способы герметизации, то это станет причиной образования конденсата на стенках трубы. В свою очередь, плохая гидроизоляция дымохода на крыше это повлечет за собой увеличение давления, потерю тяги и возникновение трещин в трубе.

Гидроизоляция дымохода на крыше избавит от многих трудностей в период отопления

С чего начинается гидроизоляция

Отопительные приборы будут работать в безопасном режиме только при условии, что гидроизоляция проведена правильно и с учетом всех имеющихся правил и рекомендаций. Гидроизоляция проводится с учетом:

Между системой стропил и крышей должно сохраняться определенное расстояние, которое зависит от используемых материалов. Горючие – 150-300 мм, негорючие – 100-250 мм.
Последовательность слоев в кровельном пироге нельзя нарушать. Нужно перекрыть влаге возможность проникнуть внутрь составленного пирога, так как любая жидкость станет причиной скорейшего разрушения слоев. Изоляция должна быть отделена от трубы при помощи зазора. В противном случае есть вероятность возникновения пожара, так как большинство материалов для изоляции горючие.
Короб – это требуемое приспособление для отделения крыши от трубы. Расстояние должно составлять около 150 мм. Внутри созданный короб заполняется любым теплоизоляционным материалом, который облагает негорючими свойствами.

Пленки, выполняющие задачи изоляции, должны быть разрезаны «конвертом», после чего подтягиваются к поперечной балке так, чтобы ее можно было прикрепить при помощи гвоздей. Гидроизоляция должна быть зафиксирована обрешеткой, пароизоляция – специальной рамкой. Все стыки короба и слоев изоляции должны быть окантованы специальными лентами.

Герметизация дымохода – это непростой процесс и требует определенных навыков и знаний

Как проводится

Если же владелец объекта заметил, что возле трубы появляется протечка, то в большинстве случаев причиной является некачественная герметизация крыши. Чтобы избежать протечек, специалисты устанавливают фартуки. Монтаж должен производиться в соответствии с алгоритмом:

Необходимо уложить дренажный желоб. Он требуется для отвода влаги из трубы.
Для обеспечения максимальной герметичности стыка кровельного покрытия и дымохода используется внутренний фартук для трубы на крыше.
Нужно вырезать подложку из гидроизоляции, которая должна быть размещена под нижней кромкой фартука. Если же крыша покрыта листовым материалом, то край подложки нужно вывести между листами снизу. Обязательно нужно создать бортик для направления воды по скату.
Кровельное покрытие должны быть уложены вокруг трубы.
По идентичному алгоритму устанавливается внешний фартук. Различие заключается только в закреплении верхней кромки к дымоходу.
Изоляционный фартук может быть создан вручную или приобретается готовый вариант. Дымовая труба должна проходить внутри фартука.

Крепление фартука к трубе На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Используемые материалы

Используемые материалы для герметизации делятся на три типа, каждый из которых имеет свои преимущества и недостатки.

Вата

Представляет собой рулон или укороченные волокна. Положительные качества ваты:

звукоизоляция;
низкая плотность;
огнестойкость;
плотно прилегает к поверхностям;
пониженная теплоемкость;
пониженная теплопроводность;
стойкость к физическому воздействию (удары, вибрация);
стойкость к химическому воздействию;
термостойкость;
эластичность;
электроизоляция.

Вата – наиболее распространенный материал для утепления

Рулонные фильтры

Представляют собой муллитокремнезистый состав, который включен в волокна состава. Положительные качества рулонных фильтров:

гибкость;
допустимо использование неорганического клея;
легко режутся;
можно плотно зафиксировать механическое крепление.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования загородных домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Асбестовые и каолиновые плиты

При изготовлении используется муллитокремнезистое волокно. Минусом плит является невосприимчивость щелочей и кислот при высоких температурах. Для устранения недостатка потребуется устанавливать дополнительную изоляцию. Положительные качества плит:

звукоизоляция;
низкая плотность, но выше чем у ваты;
низкая теплопроводность;
стойкость в физическому воздействию, например, вибрациям;
устойчивость к пару, воде и маслам;
устойчивость к расплаву цветных металлов;
эластичность;
электроизоляционные свойства будут сохраняться при температуре до 800 градусов по Цельсию.

Возможные способы устранения зазоров

Существует три способа для устранения зазоров между трубой и крышей:

Специальный фартук, выполняющий защитные свойства. Его можно приобрести в специализированном магазине или соорудить.
Проход из нержавеющей стали. Накидывается на саму трубу, после чего появившееся место стыка нужно закрыть хомутом.

Место стыка закрывают резиновым хомутом

Силиконовый герметик. Лучше всего подойдет в случаях, когда зазор небольшой.

В зависимости от материалов меняются и способы герметизации. Например, герметизация трубы на крыше из металлочерепицы возможна только с установкой фартука. В некоторых случаях, в зависимости от кровельного материала, могут быть применены индивидуальные способа герметизации.

Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию под металлочерепицу.

Заделка квадратной трубы на шиферной крыше

Шиферная крыша вносит свои нюансы при необходимости создания герметичной трубы. Из-за шифера нельзя применять какие-либо иные детали для изоляции, поэтому эффекта защиты добивались за счет цементно-песчаного фартука, который создавался следующим образом:

Все щели должны быть перекрыты подворотничками из оцинкованной стали. Такой материал не подвергается коррозии и может прослужить долгий срок.
Заливается цементно-песчаный раствор так, чтобы он был выше уровня крыши. Если же в процессе был использован картонный цилиндр, то процедура протечет легче и проще.
Отвод воды должен быть осуществлен при помощи наклонного выступа, который нужно расположить со стороны конька.

Проводя герметизацию дымохода, не стоит забывать об отводах для воды

Если же при заливке для удобства был использован картонный цилиндр с полиэтиленовой пленкой или бортик из пластика, то эти части должны быть удалены после затвердевания массы. Несмотря на свой внешний вид, такой способ герметизации ничем не уступает альтернативным, которые невозможно использовать на крыше с шифером.

Заделка многослойных дымоходов круглой формы

Намного легче обустраивать герметизацию на современных дымоотводах круглой формы. Простота процесса обуславливается тем, что не требуются дополнительные приспособления, так как труба уже укомплектована всем необходимым. Установка происходит в три этапа:

Прогрунтовать край трубы, куда будет крепиться гидроизоляция.
Сделать отверстие в гидроизоляции, после чего приклеить ее при помощи мастики к трубе.
Лист должен быть прикреплен к обрешетке. Труба пропускается через колпак, между которым должен быть расположен хомут с термостойкой прокладкой.

Круглые дымоходы из металла

Если же колпаков нет, то взамен используются гибкие эластичные заделки для труб. Герметик также может быть использован в любом другом месте, где требуется улучшить изоляцию крыши.

Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию плоской кровли.

Заделка трубы на битумной крыше

В таком случае дымовая труба должна быть заделана при помощи ленты Вакафлекс. При этом соблюдается следующий порядок действий:

Создание разделки из ленты.
Разделка прижимается при помощи футляра.
Появившиеся зазоры необходимо заделать при помощи битумной мастики.

Битумная мастика лучше всего защитит от проявлений непогоды

Процесс гидроизоляции дымохода в видео:

Заделка на кровле из металлочерепицы и профнастила

Герметизация на крыше с такой кровлей возможна только при использовании планки примыкания. При герметизации печной трубы на крыше из профнастила необходимо соблюдать следующий порядок действий:

Определиться с местом монтажа дымоотвода.
Частично удалить гидроизоляционную мембрану в этой области.
Создать металлический фартук, которые должен быть собран из внешних и нижних планом примыкания.
Уложить кровельный материал поверх.
Образовавшиеся места стыков нужно обработать герметиком.

Гидроизоляция дымохода на крыше покрытой металлочерепицей Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию Технониколь.

Заключение

При гидроизоляции печной трубы на крыше из профнастила необходимо правильно выбирать материал. В противном случае будет нарушена герметизация, что приведет к различным проблемам, включая дальнейшее разрушение дымоходной трубы.

Прочитать позже

Отправим материал на почту

Автор статьи

Ведущий специалист по инженерным системам и коммуникациям

Андрей Тихонов

Источник: https://m-strana.ru/articles/germetizatsiya-pechnoy-truby-na-kryshe/

Как и чем заделать щель между трубой и крышей?

Для того, чтобы вывести трубу дымохода или вентиляции на крышу, в уже готовом покрытии проделывают отверстие, поэтому в месте прохода неизбежно образуется щель. Как бы не было велико мастерство кровельщика избежать появления зазора не удастся. Эта статья расскажет, как заделать трубу на крыше, чтобы достичь полной герметичности стыка и изолировать элементы стропильного каркаса от дождя или снега.

Последствия не заделанного стыка

Чтобы вывести печную трубу через кровлю в ней выпиливают отвесите большего диаметра, поэтому между стенками дымохода и кровельным материалом остается щель. В независимости от ширины зазора он является большой проблемой, с которой сталкиваются домовладельцы, строители. Чтобы устранить этот дефект и защитить подкровельное пространство от проникновения атмосферной влаги, используют уплотнители, фартуки, воротники, сделанные своими руками или купленные. Не заделанные щель между крышей и трубой дымохода чревата следующими последствиями:

Повышенный износ кровельного материала. Большинство материалов для гидроизоляции крыши лучше защищены от проникновения влаги снаружи. Влага, проникающая через не заделанный зазор, попадает на внутреннюю поверхность кровли, со временем разрушает ее.
Уменьшение срока эксплуатации стропильного каркаса. Заливающаяся вода попадает на элементы стропильного каркаса, которые изготавливают из древесины. Это приводит к загниванию, преждевременному разрушению стропил.
Снижение эффективности утеплителя. Материалы для теплоизоляции крыши при намокании теряют свои свойства, становясь менее эффективными.
Повышение влажности на чердаке. Повышенная сырость на чердаке становится причиной тяжелого, спертого воздуха, негативно отражается на внутренней отделке помещения.Зазор для предотвращения возгорания стропил от нагретой трубы

Важно! Способ заделки щели между трубой и кровлей зависит от ее размера, типа используемого кровельного материала и формы дымохода. Если расстояние меньше 5 мм, вполне можно обойтись термостойким герметиком на силиконовой основе. Закрыть зазор, ширина которого 1 см или более, можно с помощью цементного раствора, фартука, специального уплотнителя.

Заделка с помощью раствора

Для заделки щели между трубой дымохода и крышей с покрытием из шифера или черепицы, используют влагостойкий цементный раствор и декоративный воротник. Это самый доступный способ своими руками изолировать чердак и стропила от влаги. Для этого требуется сухая строительная смесь, вода, емкость для замешивания, стальные уголки и воротник. Монтажные работы выполняют в следующем порядке:

Щель между кровлей и внешней стенкой трубы обкладывают уголками из нержавейки. Если дымоход овальной или круглой формой можно использовать резиновый уплотнитель на клейкой основе.
Через оголовок дымохода надевают декоративный воротник из оцинкованной стали, закрепляют его с помощью саморезов.
В зазор между воротником и трубой заливают предварительно замешанный вязкий раствор и дают ему застыть в течение 1 дня.
Через сутки проверяют качество заливки и степень застывания раствора. Из листа листовой стали изготавливают поверхность для отведения жидкости. Для этого в нем вырезают отверстие, диаметр которого соответствует размеру воротника, надевают на оголовок и фиксируют саморезами.Заделка зазора с помощью раствора и декоративного воротника из нержавейки
Создание опалубки для изоляции цели между трубой и крышей с помощью раствора

Важно! Чтобы конструкция получилась надежной и не разрушилась при первом же серьезном ливне, используют качественный водостойкий цемент. В противном случае на нем появятся трещины, через которые вода протечет внутрь стропильного каркаса.

Заделка с помощью стального фартука

Чтобы своими руками заделать зазор между трубой дымохода и кровельным материалом на крышах из металлочерепицы и профнастила используют специальные фартуки. Они изготавливаются из оцинкованной стали в цвет кровли в виде доборных элементов. С помощью них можно надежно и эстетично изолировать щель, для этого действуют в следующем порядке:

По периметру трубы прокладывают полосы гидроизоляции шириной 30 см, заводя края вверх, фиксируя на стенке с помощью герметика или клейкой ленты.
Для закрытия промежутка в месте вывода дымохода используют металлические пристенные профили. Нижнюю крепежную полочку заправляют под кровельный материал и фиксируют на стропила силиконовым герметиком с влагостойким составом. Верхнюю полку крепят к стенке трубы.
Устанавливают декоративный фактур из оцинкованной стали с полимерным покрытием. Он представляет собой комплект доборных элементов, которые соединяются внахлест друг с другом и крепятся с помощью с помощью саморезов к трубе и кровельному материалу.

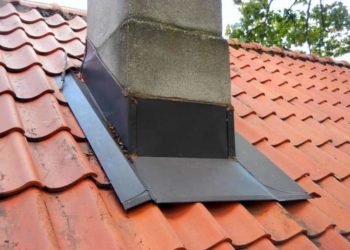

Схема крепления фартука для изоляции зазораМонтаж декоративного фртука

Важно! Фартук можно изготовить своими руками из листовой стали. Однако, заводская продукция выглядит более эстетично, презентабельно. В качестве крепежа при работе на кровле используют особые кровельные саморезы, снабженные резиновым оголовьем, которое при закручивании расплющивается, закрывая отверстие от проникновения воды. Если под рукой таких шурупов нет, из резины вырезают прокладки, используя их с обычными саморезами.

Заделка с помощью резиновых фартуков

Строительные магазины для заделки зазоров в местах прохождения трубы через крышу из любого материала предлагают использовать резиновые фартуки Мастер Флэш или уплотнительные ленты Вакафлекс:

Мастер Флэш – эластичная проходка на каучуковой основе в виде ступенчатой воронки, армированной алюминиевой сеткой внутри. Она подходит для крыш с любым уклоном скатов, любым кровельным материалом. Каучуковый фартук надежно защищает зазор от проникновения жидкости. Чтобы подогнать фартук под размер трубы, его обрезают до нужного диаметра. На скат фартук фиксируют саморезами, а к трубе – с помощью стального хомута.Проходка из каучука Мастер ФлэшИзоляция стыка эластичным фартуком Мастер Флэш
Вакафлекс – каучуковая лента на клейкой основе. Ее используют для герметизации стыков мягкой кровли со стенками трубы. Внутренняя сторона усилена сеткой из алюминия. Она имеет высокую эластичность, принимает любую форму, легко фиксируется на скат. Ленту Вакафлекс используют в комплексе с декоративными фартуками и воротниками.Каучуковая самоклеящаяся лента ВакафлексИзоляция места прохода трубы через кровлю лентой Вакафлекс

Обратите внимание! Чтобы устранить щели большого размера в них предварительно утрамбовывают волокнистый уплотнитель, а потом заливают битумной мастикой или заполнятся монтажной пеной. После этого место прохода оформляют с помощью декоративного воротника. Учтите, что воротники производят со стандартным углом, который подбирается в соответствии с уклоном ската крыши и диаметром дымохода.

Главное условие долгой эксплуатации крыши – максимальная герметичность, которую достигают, изолируя даже незначительные зазоры. Какой бы способ заделки вы не выбрали, помните, что надежная защита от проникновения влаги важнее привлекательного вида.

-инструкция

Источник: http://KrovlyaKrishi.ru/elementy-kryshi/dymoxod/kak-i-chem-zadelat-shhel-mezhdu-truboj-i-kryshej.html

Гидроизоляция печной трубы на крыше из металлочерепицы – Герметизация печной трубы на крыше. Заделка квадратных и круглых дымоходов

24.09.2019 alexxlab Post in Разное

Проход дымохода через крышу – слабое место всей конструкции. Это связано с тем, что неизбежно приходится вырезать отверстие, нарушая целостность кровли. А, следовательно, туда попадает влага. Чем же это чревато?

Повышенная влажность приведет к гниению конструкции крыши
Если крыша имеет несколько слоев, то намокание теплоизоляционного слоя приведет к деформации материала и, следовательно, потере его качеств
Если в качестве кровельного материала использовался профнастил, то намокание его внутренней части может привести к коррозии, так как изнутри он не покрыт защитным слоем
Текущая труба крепости дому не добавляет

Поэтому место прохода трубы через крышу надо делать тщательно, герметизируя все слабые места.

Короб для дымохода на крыше

Прежде всего, надо позаботиться о проходном отверстии. С целью герметизации и защиты материалов крыши от контакта с горячей трубой делается короб. Это конструкция из керамики, асбеста или металла, которая не дает соприкасаться трубе и кровле. Иногда в качестве короба делают собственную стропильную систему для дымохода. В таком случае короб будет деревянным. Схема конструкции на рисунке:

Для установки короба из негорючего материала необходимо подготовить отверстие для вывода трубы. Сам короб покупается или изготавливается самостоятельно. Размер короба зависит от диаметра трубы – между стенками короба и трубы минимальное расстояние должно составлять 15 см. Дальше следуем алгоритму:

В отверстие вставляется короб таким образом, чтобы его верхний край был выровнен по уровню крыши
Через короб сверху вставляют или выкладывают трубу
Изнутри короб проклеивается гидроизоляционной пленкой по стенам таким образом, чтобы все отверстие было закрыто, а края можно было приклеить к трубе
Края изоляции герметично приклеиваются к трубе. Используйте огнестойкий герметик и армированную ленту
Внутрь укладывается изоляционный материал – керамзит, каменная вата и т.д. Это создаст термоизоляцию. Плотно не набивайте, должна сохраниться циркуляция воздуха

Далее следует наружная отделка дымохода.

Герметизация дымохода на крыше

Установка дымохода на крыше в идеальном варианте должна происходить до того, как уложена кровля. В этом случае вы сможете все сделать правильно. Если же у вас крыша уже готова и покрыта кровлей, вам придется откручивать некоторые листы вблизи трубы.

Самое лучшее место для вывода трубы – 50 -70 см от конька, между стропилами. В этом случае обрешетка не будет затронута.

Иногда выводят трубу через конек, но тогда нарушается целостность несущей балки конька, что ослабляет конструкцию крыши. Поэтому старайтесь вывести трубу немного сбоку.

Для герметизации прямоугольного кирпичного дымохода используются следующие элементы:

пристенный профиль
фартук печной трубы
галстук
гидроизоляционный материал, например мембранный
герметик

Пристенный профиль (внутренний фартук), он же оклад печной трубы, представляет собой изогнутый лист, который с одной стороны прилегает к крыше, а другой крепится к трубе.

Внешний фартук является декоративным элементом. Он покупается готовый и зависит от размера трубы и типа покрытия. Лучше всего приобрести его одновременно с материалом кровли – и цвет подберете и размер. Фартук должен плотно прилегать к кровле, поэтому делают их специально под материал. Если кровля рифленая, то и фартук с одной стороны имеет рифленую поверхность.Галстук – это металлический лист треугольной формы, который узким языком направляется от трубы. Он служит для стока воды, которая может скопиться около дымохода. Для труб с круглым сечением используется специальная эластичная проходка.

Об особенностях ее использования мы расскажем позже.

Гидроизоляция дымохода на крыше для прямоугольной трубы

Итак, материалы подготовлены, пришло время заняться изоляцией. Процесс состоит из нескольких этапов:

Штробить – значит проделать неглубокую бороздку (штробу) в стене трубы в том месте, где будет оканчиваться верхний край пристенного профиля. В эту бороздку он будет забиваться для герметичности. Для этого необходимо приложить профиль к трубе и наметить по верхнему краю линию. Затем аккуратно болгаркой проделать борозду в кирпиче.
Глубина заделки – 2-3 см, в зависимости от глубины загнутой кромки профиля. Когда все готово, аккуратно уберите мусор и смочите стенку водой, тщательно промазав получившуюся канавку. Можно полить водой из бутылки, проделав в крышке отверстия.

Начинается с передней части трубы. Прикладываем деталь к трубе и отмеряем. По верхней части, где профиль войдет в борозду делаем припуск по 5 см с каждой стороны, чтобы можно было загнуть за стенку. Снизу, где деталь ляжет на крышу, оставляем лишние 10-15 см с каждой стороны. Аккуратно забиваем верхнюю кромку в борозду на трубе, а нижнюю часть прикрепляем к обрешетке саморезами. Таким образом, укладываем все 4 стороны. Края профиля ложатся внахлест со всех сторон.

По верхней кромке профиля промазываем герметиком. Можно установить планку примыкания – металлическую пластину, закрывающую шов между профилем и трубой.

Галстук устанавливается в передней части дымохода. Заводим его край под край профиля и прикручиваем. Он должен доходить до края кровли.Иногда между фартуком и трубой прокладывают гидроизолирующий материал, тогда штробить не нужно.

Сверху полотно прикручивается металлической пластиной.

Фартук укладывается поверх кровельного покрытия. Для него штробу делать не надо, он крепится к трубе саморезами. Нижняя часть закрывает всю конструкцию, прилегающую к крыше.

Гидроизоляция круглого дымохода на крыше

В этом случае используются специальные латексные или резиновые уплотнители. Они бывают двух видов: для мягкой кровли с широким фартуком и для монтажа на металлической кровле. На нем фартук армирован мягким металлом и легко гнется. Выдерживать уплотнитель должен морозы, ультрафиолет и температуру хотя бы до 100 градусов.
Уплотнитель обрезается по диаметру трубы, затем натягивается на нее и затем фиксируется к крыше.

Если сверху материал неплотно прилегает к трубе, то он промазывается герметиком и фиксируется стальным хомутом.

Дымоход на крыше из металлочерепицы

Обход дымохода металлочерепицей – сложный процесс. Она не гнется как ондулин и ее трудно уложить герметично.

Герметизация включает следующие шаги:

Гидроизоляция крыши заводится на боковые стенки трубы
Позади трубы, на расстоянии 80 см. в гидроизоляционный материал встраивается желоб для отвода влаги
Устанавливается короб в крыше и выводится дымоход
Штробится бороздка для пристенного профиля
Установить профиль. Процесс описан выше
Установить язык
Крыша покрывается металлочерепицей. Вокруг трубы она должна заходить на профиль и на черепицу, обтекающую трубу
Установить фартук. Для металлочерепицы их делают гладкими. Закрепить следует к выступам покрытия саморезами

Отделка дымохода на крыше

Фартук является больше элементом декора, основную изоляционную роль играет пристенный профиль. Поэтому покупать фартук следует вместе с кровельным материалом, чтобы он не отличался от него по цвету.

Сама труба требует отделки, если она сделана из некачественного (в смысле эстетики) материала или не отвечает отделке дома. Облицовочный материал должен быть устойчив к воздействию внешних условий (осадки, солнечный свет, перепад температур).

Прежде чем начинать отделку, необходимо установить каркас под нее. Его можно изготовить из бруса или использовать металлические направляющие. Второй вариант предпочтительней и безопасней.

Самый недорогой вариант для отделки – штукатурка. Известково – цементная смесь наносится на поверхность кирпича, а потом красится:

Второй по дешевизне — металлический лист (гладкий или профнастил):

Дороже выйдет облицовка дымохода клинкерной плиткой:
Иногда трубу отделывают облицовочным камнем:

В любом случае используйте только негорючий прочный материал, и ваш дымоход будет безопасным.

pechnoeremeslo.ru

Вывод трубы дымохода через крышу из металлочерепицы

Проектируя отопление загородного дома нужно подумать о способах прохождения трубы через кровлю. Для нее выбирают место недалеко от конька, в этом случае снижается риск образования конденсата.

Вариант прохождения дымохода «через конек», считается самым простым.

В зимний период на коньке не скапливается снег. Еще один способ прохождения — это труба, установленная на скате крыши, недалеко от конька.

Чтобы вывести трубу через крышу из металлочерепицы, для начала нужно: сделать разметку места прохода, прорезать отверстие в кровле и установить планки примыкания или проходной элемент (для трубы круглой формы). Рассмотрим подробнее каждый этап выполнения работ.

depositphotos

Замеры и расчеты

На крыше с коньком, высоту рассчитывают в зависимости от интервала между трубой и коньком:

При интервале 1,5 метра высота трубы должна быть выше, чем конек крыши на 0,5 метра.
При интервале от 1,5 до 3 метров, конек и труба должны быть на одинаковом уровне.
Если интервал между трубой и коньком больше 3-х метров, то длину трубы над крышей можно определить на основании линии, которая проходит под углом 10 градусов от конькового пробега к горизонту.

Теплоизоляционные материалы, гидроизоляция и пароизоляция должны быть на расстоянии 15 см от кирпичной или бетонной печной трубы, если в качестве трубы выступает керамическое изделие, то допустимое расстояние равно 25 см.

Как прорезать отверстие

После того как месторасположение трубы определено, нужно провести разметку и подготовить отверстие в металлочерепице.

Слой покрытия, вместе с тепло и гидроизоляцией можно разрезать, используя для этого острый нож или большие ножницы. В металлочерепице сделать отверстие можно двумя способами:

Отверстие можно проделать во время монтажа или после того, как покрытие будет уложено. Для подготовки круглого и прямоугольного отверстия используют ножницы по металлу, электролобзик или высечные ножницы.
Для подготовки отверстия с круглым сечением нужно начертить окружность, несколькими пересекающимися диаметрами в центре. После чего, при помощи ножниц для металла, нужно проделать надрезы начиная от центра разметки к краям, затем полученные треугольники загнуть внутрь.

Источник: https://newspasky.ru/raznoe-2/gidroizolyaciya-pechnoj-truby-na-kryshe-iz-metallocherepicy-germetizaciya-pechnoj-truby-na-kryshe-zadelka-kvadratnyx-i-kruglyx-dymoxodov.html

Труба через металлочерепицу: устройство примыкания

Как организовать дымоход на крыше: общая схема
Как устроить выход трубы

Прямоугольный выход
Круглый (овальный) выход

Вопрос отопления особенно актуален в частном доме. Если отопление организуется, к примеру, через котел или печь, то не обойтись без устройства дымохода. Его обычно выводят на кровлю. Вывод дымоходной трубы должен быть абсолютно безопасным как с позиций пожаробезопасности, так и образования протечек.

Об устройстве дымохода через металлочерепицу домовладельцы обычно задумываются еще при планировании отопления. Вывод трубы чаще всего устраивают в районе конька, поскольку когда труба через металлочерепицу проходит по «теплой» зоне, риск образования конденсата в дымоходе снижается.

Если печная труба проходит непосредственно через конек, то перекрытие узла примыкания значительно упрощается. Более того, зимой практически не образуются снеговые карманы, то есть таким образом пресекается возможность образования протечек в этой зоне. Еще один рекомендованный вариант устройства прохода – на скате крыши поблизости от конька.

Обычно для защиты дымохода от осадков устанавливают специальный зонт. Однако, такое решение себя не оправдывает при использовании котельного оборудования. Любое препятствие на пути выхода газов усложнит их вывод из-за небольшой температуры продуктов сгорания.

Важно

Особо внимательно нужно подходить к оформлению прохода трубы через металлочерепицу, ведь участок прилегания кровли к дымоходу – известное проблемное место, связанное с высоким риском протекания. Способ устройства выхода трубы подбирается, исходя из того, какова ее форма – прямоугольная либо круглая.

Как организовать дымоход на крыше: общая схема ↑

При установке трубы нельзя забывать, что она представляет собой потенциальную причину пожара. Поэтому для ее изготовления выбирается трехслойная система, где предусмотрено качественное утепление. То есть между внешней и внутренней трубой должен присутствовать слой утеплителя.

Устройство современной кровли предполагает использование самых разных материалов, ведь она состоит не только из кровельного материала. Нужны пиломатериалы для сооружения несущей конструкции, стропил и обрешетки, утеплители для обеспечения теплоизоляции, а также гидро- и пароизоляционные пленки, являющиеся обязательными слоями «пирога» кровли.

Среди перечисленных материалов есть и довольно восприимчивые к возгоранию. Вот почему грамотная организация дымохода – залог защиты и пожаробезопасности дома.

Совет

Учитывая важность обеспечения безопасности проживания в доме, рекомендуется покупать комплектующие и материалы для организации дымохода в спецмагазинах, где можно проверить имеющиеся сертификаты качества.

Как устроить выход трубы ↑

Рассмотрим, как должна быть выведена труба через металлочерепицу, чтобы риск протечек на участках примыканий максимально снизился.

Прямоугольный выход ↑

Организация прямоугольного, в частности, и квадратного выхода выполняется в два этапа:

установка внутреннего фартука до начала монтажа покрытия;
устройство наружного декоративно-защитного элемента после завершения укладки кровельного покрытия.

Схематически монтаж выхода можно свести к последовательному выполнению следующих шагов.

Выясняют место расположения верхнего края внутренней планки примыкания, приложив ее к стене дымохода.
По отмеченной линии разметки, к примеру, болгаркой проделывают канавку глубиной как минимум 150 мм. Штроба должна получиться с небольшим уклоном кверху. В конце ее хорошо вычищают, желательно даже промыть водой.

Внимание

Обязательно необходимо обследовать стропильную систему, так как из-за протечки древесина может начать гнить или на ней образуется грибок, а вот, скажем, новый кровельный материал будет весить достаточно много.

Планку примыкания сначала устанавливают на стороне дымохода, со стороны карниза, затем монтируют остальные три: по бокам и наверху.
Укладку планок проводят с нахлестом в 150 мм и заполняют края силиконовым герметиком. Фиксируют их, используя кровельные саморезы.
Для формирования «галстука», через который будет стекать вода, под низ фартука подводят металлический лист. Его направляют или сразу в желоб водостока, или в ендову.
Выводят гидроизоляцию и, подняв примерно на 50 мм на стену дымохода, закрепляют специальным термостойким скотчем. Таким образом обеспечивается дополнительная надежность узла примыкания.
После монтажа покрытия обустраивают наружный фартук, который больше необходим для декоративности, нежели защиты.
Устанавливают его так же, как и внутренний, только для закрепления наружных планок стенки трубы не штробят. Фактически нижний фартук в обход трубы металлочерепицей оказывается зажатым между ее слоями, исключив попадание влаги под кровлю.

Обеспечить надежную защиту примыкания для круглого выхода – более сложная задача. Поэтому был разработан специальный элемент – проход дымохода.Это комбинированный элемент, в состав которого входит плоское основание из стали и эластичный колпак на трубу дымохода. На нем отмечены переходные диаметры. Компоненты прохода герметично соединены между собой.

В изготовлении колпаков используется резина EPDM или силикон, которые имеют повышенные показатели термостойкости. Силиконовые можно использовать при температурном режиме минус 75°С до плюс 260°С, из EPDM – минус 55°С до плюс 135°С. Благодаря их эластичности примыкание надежно изолируется. Для большего эффекта рекомендуется на проходном колпаке выбирать кольцо, меньшее чем диаметр сечения трубы где-то на 20%, и подрезать его на этом уровне.

Совет

Проходные элементы подходят и для обустройства любой детали круглого сечения, которое выводится на крышу, скажем, вентиляции.

Процесс установки прохода выполняют в таком порядке:

На кровельном покрытии необходимо вырезать отверстие соответствующего диаметра.
Смочив элемент жидким мылом, его натягивают на трубу.
Уплотнительному элементу путем надавливания к основанию придается форма металлочерепицы.
Для фиксации элемента применяют саморезы, предварительно нанеся под ее края герметик. Винты располагают на расстоянии 35 см друг от друга.

Совет

При желании проходной элемент для металлочерепицы возможно изготовить самому. Однако, нужно учесть, что выполненная подобным образом разделка крыши должна соответствовать всем строительным нормам и правилам

(3 votes, average: 4,00 5)

Источник: http://stylekrov.ru/truba-cherez-metallocherepicu.html

Герметизация трубы на крыше из металлочерепицы

Для комфортного круглогодичного проживания, загородный дом должен иметь систему отопления. Вне зависимости от её типа, газовое оно или дровяное, отвод продуктов сгорания происходит через дымоходную трубу, которая выводиться наружу через крышу дома. Основное назначение кровельной разделки вокруг печной трубы – защита крыши от протечек и перегрева. О том, как выполнить весь комплекс работ правильно и не допустить при этом грубых ошибок, далее в нашей статье.

Герметизация трубы на крыше

Герметизация дымоотвода на крыше проводится с учетом формы трубы и рельефности кровельного покрытия:

Для прямоугольной и квадратной конструкции подойдет металлический фартук;
Для круглых выходов часто используются эластичные резиновые или полимерные проходки;
Трубы типа «сэндвич» оснащают металлическим конусом, закрепленным под углом на стальном фартуке;
Шифер или металлочерепицу оборудуют свинцовыми планками примыкания или системой Мастер Флеш.

Установка трубы на кровлю из металлочерепицы

Места прохода трубы через крышу

Существует закономерность — чем ниже по скату крыши будет размещается труба, тем больше усилий потребуется для гидроизоляция стыка между дымоходом и кровлей.

Крыши, изготовленные из профлиста, оснащают трубами в следующих участках:

Возле конька. Согласно СНиП 41-01-2003, вывод устройства близ конька снизит вероятность образования снежных карманов и появления конденсата.
Изоляция печной трубы на скате. Прохождение дымохода на расстоянии 500-700 мм. от конька крыши снижает риск протечки и сохраняет стропильную конструкцию. Защитить стык помогут эластичные проходки или доборные элементы фартука.

Конструктивные элементы узла примыкания крыши к дымоходу

Планируя сделать проход дымохода через кровлю своими руками, начните с деревянного короба.

Подберите бруски, соответствующие толщине балок перекрытия (минимум 5-10 см), и отмерьте длину, увеличивающую размер трубы на 15-25 см.
Соедините доски для образования квадратной или прямоугольной конструкции (соответствующей форме дымохода), прикрепите к горизонтальным и вертикальным балкам перекрытия.
Приготовьте дополнительные материалы: верхний и нижний фартук, галстук (длинный гладкий лист с отбортовкой для отвода дождевой воды), герметик.
Планки примыкания, образующие фартук, устанавливаются по бокам, сверху и снизу. Внутренний фартук размещают под кровельным материалом для отведения воды. Под него укладывают галстук длиной, равной расстоянию нижнего фартука до карниза. Внешние планки примыкания выполняют декоративные функции, и предупреждают попадание влаги в зону прохождения дымохода через крышу.
Закрыть отверстие вокруг трубы и балок перекрытия поможет базальтовая вата. Расстояние между бетонным и кирпичным дымоотводом, относительно элементов стропильной системы — 13 см., от керамической неизолированной трубы оставляют просвет 25 см., при наличии теплоизолирующего слоя — 13 см.
Промежуток между трубой и горючим материалом закрывают листовым металлом. Герметичность кровли обеспечивает специальная пленка, которую прорезают конвертом, и фиксируют края на внешней части трубы, деревянного короба.

Разделка на коньке

Отвести воду от дымовой системы, проходящей через конёк, позволит гладкий металлический фартук и декоративная заделка из шифера или профнастила.

Проложите возле трубы жестяной лист (галстук), подведенный под кровельный настил.
Зафиксируйте нижнюю, затем боковые и верхнюю планку примыкания.
Заполните стыки возле трубы герметиком на силиконовой основе.
Прижмите верхними планками фартука.

Отвод дождевой воды от дымохода

Проходка на скате

Проводя обустройство небольшой проходки, зафиксируйте на скате крыши водоотводный желоб.

Сверху образуются две короткие ендовы (разжелобки). Планка нижней ендовы устанавливается в местах стыков отрицательных углов, защищая от попадания воды в подкровельное пространство. Размещается она, до укладки листов профнастила. Верхняя планка выполняет чисто декоративные функции.

Установка дымохода круглого сечения потребует дополнительных затрат, так как его правильная организация нуждается в дополнительных комплектующих

Обход стропильной системы

Качественное примыкание кровли к трубе дымохода возможно при наличии жесткой обрешётки, позволяющей равномерно распределить нагрузку. Дымоход обычно устанавливают до укрепления стропильной системы.

Обрешетка под дымоход

Установите под элементы стропильного каркаса опорные стойки, срежьте перекрытия и соедините с целыми стропилами, воспользовавшись горизонтальными перемычками.
Вокруг дымового отвода обустройте надежный каркас, прочно соединенный со стропильной системой и кровельной обрешеткой.

Проход дымохода через крышу из металлочерепицы

Гидроизоляция дымохода на крыше из металлочерепицы требует подготовки следующих инструментов и материалов:

строительный карандаш или маркер;
дрель и набор сверл;
болгарка с диском 2 мм;
силиконовый герметик;
заклепочник;
алюминиевая ленты и хомуты;
металлические уголки;
кровельные саморезы;
длинная линейка или рулетка;
плоскогубцы и молоток.

Инструмент и материалы необходимые для работы

Обход дымохода на крыше из металлочерепицы предусматривает создание двух защитных слоёв, которые делаются следующим образом:

На обрешетке собирают внутренний фартук, охватывающий крышу и дымоход.
Подготавливают внешнюю декоративные планки, покрывающие кровельный материал и нижний фартук.

Обустройство внутреннего фартука начинается с нижней стенки стояка.

Каждый элемент покрывает скат на 200 мм и поднимается по вертикали вентиляционной конструкции на высоту 150 мм.
Боковые планки заходят под гребень металлочерепицы, накрывают нижний элемент фартука по всей длине, выходят за пределы трубы на 20 см.
Все детали прочно соединяют саморезами.
На трубе отмеряют 15 см, делают болгаркой штроб глубиной 15 мм.
Далее заполняют канаву силиконовым герметиком, после чего фиксируют нижнюю планку примыкания.

При заливке силикона, его не нужно жалеть, он должен заполнить все пустоты между трубой и фартуком

Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой.

Чтобы саморезы не выделялись на фоне крыши, цвет их шляпок следует подобрать в тон кровельного покрытия

Разделка для круглых труб: металлическая проходка

Заделку дымохода круглой формы поможет провести готовый фартук-колпак, представленный металлическим листом с отверстием, закрытый наклонным усеченным конусом.

Лист крепят к обрешетке, пропускают трубу через колпак, верхнюю часть которого прижимают к дымоходу стальным хомутом с термоустойчивой прокладкой.
Желая направить поток воды вниз, по краю листа выполняют бортик посредством плоскогубцев и молотка.

Герметизация стыка с помощью готового фартука-колпака, сделанного из нержавеющего металла

Герметизация места примыкания кровли и трубы системой Мастер Флеш

Мастер Флеш — это эластичные проходки выполнены в виде ступенчатой пирамидки с алюминиевой или свинцовой мягкой основой. Конструкция выдерживает диапазон рабочих температур 50°С(+ 130°С), и легко регулируется под крутизну кровли.

Монтаж эластичного узла прохода через кровлю проводят в следующем порядке:

Выбирают кольцо уплотнителя с зазором на 20% меньше диаметра вентиляционной системы.
Уплотнитель натягивают по трубе, предварительно смочив мыльным раствором.
Колпак закрепляется герметиком и шурупами, оснащенными неопреновыми или резиновыми прокладками. Шаг — 35 мм.

Источник: http://vashslesar.ru/uteplenie/germetizacija-truby-na-kryshe-iz-metallocherepicy.html
