Гидроизоляция дымохода на крыше из профнастила

В этой статье:

Герметизация трубы на крыше из профнастила — Кровля и крыша

Использование кровельного профнастила является довольно популярным решением для оформления частных и дачных домов, что объясняется его надежностью, практичностью и стойкостью к внешним агрессивным воздействиям. При укладке материала внахлест особое внимание следует уделить герметизации стыков кровли и других элементов (трубы, коммуникации и т.п.).

Почему случаются протечки

Кровлю из профилированного листа приходится оснащать несколькими отверстиями для выхода дымоотводной трубы и вентиляционных каналов. Как следствие, нарушается монолитность гидроизоляции и возникает реальная угроза протеканий. Особенно сложно решить задачу, как заделать трубу на крыше из профнастила, если труба выводится сквозь уже готовую кровлю. Чтобы качественно загерметизировать участки прилегания профлиста и дымоходных стенок, потребуется приложить максимум усилий.

В случае некачественного оформления прохода вентиляции через кровлю из профнастила могут возникать проблемы следующего рода:

Протекает вода. Это бывает в тех случаях, когда герметизация стыка профилированного листа и дымохода выполнена некачественно (прочитайте: “Как лучше сделать герметизацию трубы на крыше из профнастила, какой материал и способ выбрать”).
Начинает гнить стропильная система. Вода, попавшая внутрь кровельной конструкции сквозь стык профлиста и дымоотвода, провоцирует намокание древесины, из которой преимущественно изготовляются элементы кровельного пирога. Впоследствии они начинают гнить и деформироваться.
Кровельное покрытие начинает ржаветь. Профнастил с нижней стороны не так хорошо защищен от коррозии, как сверху. Для защиты наружной части материала используется полимерная пленка, внизу же лист обработан только лаком. Поэтому, когда под кровлей повышается уровень влажности, она начинает корродировать.
Устаревает термоизоляция. Недостаточная герметизация дымохода на крыше из профнастила становится причиной намокания утеплителя, что заметно снижает его эффективность.

Где вывести трубу на крыше из профнастила

Чтобы кровля была надежной и не пропускала влагу, важно выбрать правильную точку выведения дымоходной трубы или вентиляционной шахты. Это позволит максимально сэкономить время, так как загерметизировать трубу на крыше из профнастила в этом случае будет гораздо проще.

Наиболее оптимальными местами организации прохода считаются такие участки:

На коньке. Это самое практичное место для выведения трубы. В таком случае не будут образовываться снежные карманы, конденсат и максимально снизится риск появления протеканий. При этом важно учесть, что такое размещение прохода приведет к нарушению монолитности коньковой балки. В этом случае для заливки образовавшегося стыка используется силиконовый герметик. Чтобы сохранить внешнюю эстетичность, применяют декоративный фартук.
Недалеко от конька (50-7- см). Также неплохой вариант, как сделать трубу на крыше из профнастила. Если вывести дымоход на указанном расстоянии от конька, тем самым не будет нарушена целостность стропильной системы. Защита стыка проводится эластичными прокладками и специальными доборными элементами.

Есть такое правило, что при снижении уровня расположения по кровле выхода для трубы происходит увеличение сложности его герметизации.

Как заделать проход прямоугольной трубы – герметизация

Для организации дымохода и вентиляции часто используются трубы прямоугольной формы. Их сооружают, как правило, из термостойкого кирпича или специальных керамических блоков. Чтобы отделать участки примыкание профнастила к дымоходу, обычно применяют готовое фасонное изделие в виде фартука. Материалом для изготовления такого фартука обычно выступает оцинкованная сталь. После монтажа его можно окрасить в тон кровли.

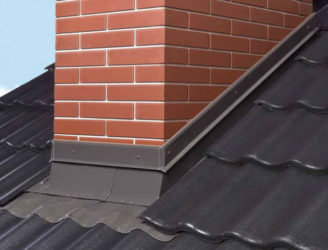

Для оформления стыка фартуком потребуется выполнить следующие действия:

Гидроизоляцию и утеплитель, поврежденные при организации выхода дымохода, подклеивают на наружные стенки трубы. Для этого используют строительный скотч.
Периметр трубы оформляется неглубокой штробой: в него помещают верхнюю планку примыкания.
После установки верхней части планки примыкания в штроб проводят ее дополнительную фиксацию термостойким силиконовым герметиком.
При размещении нижней части фартука соблюдают нахлест в 10-15 см.
Перед тем, как закрыть трубу на крыше от дождя, нижнюю часть фартука оснащают галстуком из гидроизоляционной пленки: он служит защитой от протеканий.

Источник: https://krovlyaikrysha.ru/germetizatsiya-trubyi-na-kryishe-iz-profnastila.html

Как заделать проход трубы на крыше из профнастила

При правильной укладке профнастила на крышу дома можно гарантированно избежать протечек во время дождей и весеннего таяния снега. По этому критерию можно судить о надежности кровли. Следует помнить, что любая конструкция крыши состоит из множества элементов. В список входят ендовы, фронтальные планки и конек. Однако, исходя из практики, самым рискованным в плане протечек элементом является печная труба.

Несколько десятилетий назад печники справлялись с этой проблемой при помощи утолщения кирпичного дымохода. Однако такая работа требует определенных знаний и навыков, а современные конструкции все чаще возводят из металла. Обычно дымоходы выполняются с круглым сечением. Разобраться, как заделать трубу на крыше из профнастила, поможет простая инструкция.

Причины протечек

Крыша, покрытая профилированным листом, должна оснащаться несколькими отверстиями, через которые будет выведена труба дымохода и каналы вентиляции. В результате монолитность гидроизоляции может нарушиться, что повысит риск протеканий. Довольно сложно решить эту проблему, если дымоход пришлось выводить через уже сконструированную крышу.

Для качественной герметизации участков примыкания трубы к профнастилу нужно приложить довольно много усилий.

Если работы выполнены некачественно, возникает множество проблем:

Начинает протекать вода. Это случается, если герметизация стыка дымохода и профнастила оборудована некачественно.
Начала гнить система стропил. После попадания воды внутрь кровельного пирога намокает древесина, из которой изготовлено большинство элементов крыши. В результате конструкция деформируется.
Начинает покрываться ржавчиной сам кровельный материал. Профнастил не очень хорошо защищен от коррозии снизу.
Старение теплоизоляции. Когда утеплитель намокает, его эффективность существенно снижается.

Для повышения надежности кровли нужно правильно выбрать место вывода дымохода и вентиляционных каналов. Благодаря этому загерметизировать трубы будет намного легче.

Особенности монтажа

Что необходимо выполнить, чтобы в точках примыкания трубы к профнастилу не возникало протечек? Для этого требуется правильно загерметизировать стыки. Опытные монтажники отмечают, что при решении проблемы важно учесть и расположение дымохода. Чем ближе печная труба расположена к коньку, тем меньше воды попадает на ее стык с дымоходом. Риск протечек в этом случае снижается.

Кроме того, труба, установленная максимально высоко по скату, имеет наименьший участок, расположенный в зоне холодного воздуха. Это позволяет минимизировать образование конденсата, способствующего нарастанию сажи внутри дымохода. Кроме того, если в трубе постоянно образуется конденсат, стенки трубы подвергаются воздействию кислоты, разъедающего металл.

Следует отдельно рассмотреть разные конструкции печных труб, чтобы разобраться как оформить их стык с кровлей из профнастила.

Прямоугольные изделия

Сегодня все больше производителей заботится о том, чтобы стыки кровли и дымоходных труб были надежно защищены от воды. Для этой цели разрабатываются специальные доборные элементы. Они устанавливаются возле ендов, конька, труб. Такие элементы называются фартуками.

Главным назначением фартука является сбор воды, стекающей по дымоходу и кровельным скатам. При помощи таких устройство влага отводится к карнизу в систему стока. Однако в процессе монтажа важно учитывать один важный момент. Нужно позаботиться о правильной гидроизоляции. Как известно, под профнастил следует в обязательном порядке укладывать гидроизоляционную пленку. Не имеет значения, утепляется кровля или нет. Вместе примыкания трубы к кровельному покрытию выполняется разрез для устанавливаемого дымохода. Края разреза оставляются шириной от 50 до 100 мм. В дальнейшем они будут закреплены непосредственно на дымоходной конструкции.

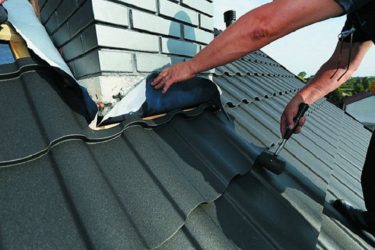

Однако это не все моменты, которые необходимо учесть. В местах соединения необходимо создать усиленный слой гидроизоляции. Поэтому довольно часто под фартук устанавливают специальную ленту. Ее необходимо располагать под фартучными планками, расположенными сверху. Частично лента заходит на профнастил. Схема работы при создании гидроизоляционного слоя должна быть такой:

сначала ленту наносят на нижний край дымоходной трубы;
после этого стыки необходимо заделать по бокам трубной конструкции;
на завершающем этапе обклеивается верхняя кромка дымохода.

Нередко случаются ситуации, когда необходимо провести трубу печки через уже созданную крышу из профнастила. Эту работу можно выполнить довольно просто. Однако необходимо учесть одну тонкость. Нужно, чтобы отверстие для дымохода в кровельном материале было меньше самой трубы на 1,5-2 см. В этом случае дымоход не сможет пролезть. Но для этого кромки профнастила просто надрезают и выгибают.

После монтажа дымохода они будут плотно прилегать к нему. Это позволяет создать дополнительную защиту стыка от протечек. Под профнастил в таком случае обязательно следует монтировать нижнюю планку фартука, а сверху – ленту гидроизоляции.

Примыкание трубы в коньке

Легче всего заделать стык трубы с крышей из профнастила, если она проведена через конек. То повышает надежность соединения. В подобных конструкциях невозможно образование снеговых карманов. Риск появления протечек возникает именно при их наличии. У подобных вариантов имеется и один существенный недостаток – для проведения трубы через верх крыши следует разделить коньковый элемент. Это означает, что под края участков нужно установить две дополнительные стойки. Герметизировать место примыкания можно при помощи фартука. Однако он должен иметь определенную конфигурацию. Изготавливается такой элемент из гладких металлических листов.

Внимание! Часто пространство между профнастилом и фартуком заполняют герметиком на силиконовой основе. Современные производители предлагают потребителю воспользоваться самоклеящимися лентами, которые выполняются из бутилкаучука.

Верхняя зона примыкания между должна герметизироваться стандартным методом – при помощи верхних элементов фартука, заделанных сверху герметиком. Силиконовый состав не боится высоких температур.

Стык трубы и профнастила на скате

Не во всех случаях планировка здания позволяет вывести дымоход через конек кровли. Поэтому выбирается другой путь – сделать отверстие на скате. В этом случае работы по заделке примыкания существенно усложняются.

Основная цель – правильно установить верхний элемент фартука. Поэтому основным правилом является монтаж этого элемента под профнастил.

Внимание! Если верхняя сторона дымоходной конструкции обладает шириной больше 80 см, на нее устанавливается фасонный фартук с разуклонкой. Напоминает такая конструкция волнорез, отводящий воду в разные стороны от дымохода.

Монтаж такого фартука связан с определенными сложностями. Кроме того, в местах примыкания его элементов и профнастила получается две ендовы. Их герметизировать нужно таким же образом, как и ендовы крыши. Это требует установки дополнительных планок и усиления гидроизоляции.

Круглая труба

Многие дымоходные конструкции для печей укомплектовываются круглыми каналами, изготавливаемыми из металлического листа. Такие изделия являются многослойными и дополнительно утепляются. Герметизируется такая труба множеством способов. Стоит разобрать наиболее популярные:

Проход этих конструкций может герметизироваться битумными производными. Довольно часто для такой цели применяют рулонные материалы.

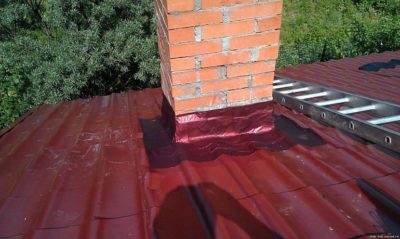

Монтаж самоклеющейся ленты. Этот материал имеет фольгированный слой.
Установка специальных фартуков, изготавливаемых в виде колпаков. Еще они носят название кровельных проходов. Эти приспособления отличаются простотой и надежностью. Их нужно надевать на трубу с круглым сечением и крепить к обрешетке крыши.

Когда под крышей дома располагается жилое мансардное помещение, проход для трубы нужно не только загерметизировать, но и тщательно утеплить. Зазор, образуемый между фартуком и трубой, необходимо закрыть при помощи специальной термоустойчивой прокладки. Ее крепят на плоскость изделия.

Как видно, оборудовать стык крыши из профнастила с печной трубой можно самостоятельно, зная особенности установки различных конструкций. В процессе работы важно следовать технологии. Это обеспечит герметизацию места примыкания.

Как сделать проход в профнастиле без нарушения стропильной системы

Если утепленный кровельный пирог уже выполнен, возникнет немало проблем с проведением через него дымохода. Основная сложность заключается в соблюдении требований пожарной безопасности. При этом нужно сохранить целостность паро- и гидроизоляции.

Конструкция дымохода должна размещаться на некотором удалении от деревянных стропил. Поэтому проход трубы через крышу из профнастила создается в специальном коробе, который состоит из стропил, находящихся рядом с дымоходным каналом. Между ними закреплены две балки. Они размещаются выше и ниже дымоходной конструкции. От поперечных балок и стропильных ног до дымоходной конструкции выбирается в соответствии с нормативами пожарной безопасности. Этот показатель находится в диапазоне от 130 до 250 мм. Он зависит от материала, из которого изготавливается дымоходная конструкция.

Внутреннюю часть короба необходимо заполнить утеплителем с негорючими свойствами. обычно применяется материал высокой плотности, изготавливаемых с применением базальтового волокна. Он обладает низкой гигроскопичностью, в сравнении с обычными утеплителями.

Чтобы обеспечить герметичность крыши, на гидро- и пароизоляцию в месте прохода трубы необходимо прорезать профнастил конвертом. Его края следует закрепить снаружи деревянного короба.

Для вырезания профнастила под трубу в месте, где она будет проведена, следует создать сплошную обрешетку. Благодаря этому получится прочно закрепить нижнюю планку примыкания и кровельный материал около стенок дымоходной конструкции.

Выводы

Выбор способа герметизации стыка трубы и профнастила зависит от формы дымохода и особенностей кровельной конструкции. Создать надежное примыкание можно при помощи фартука (для прямоугольных конструкций) и доборных элементов (для изделий круглого сечения).

Выбор места вывода дымохода тоже имеет большое значение. Чем ниже по скату расположена труба, тем больше скапливается воды на стыках. Это повышает риск протечек. Оптимальный вариант расположения дымоходного отверстия – в коньке крыши или недалеко от него.

Следуя технологии заделывания примыкания трубы и профнастила для определенных дымоходов, можно надежно защитить крышу от протекания. Особенно важно сделать это при наличии утепленной веранды.

Источник: https://2proraba.com/krysha/kak-zadelat-proxod-truby-na-kryshe-iz-profnastila-svoimi-rukami.html

Средства для герметизации печной трубы на крыше из профнастила

При установке печной трубы на кровле здания нарушается герметичность гидроизоляции и повышается риск прохождения влаги при атмосферных осадках. Необходимо знать, как обеспечивается герметизация печной трубы на крыше из профнастила.

Гидроизоляция трубы на крыше

Требования к гидроизоляции

Существуют стандартные требования к гидроизоляции трубы на крыше из профнастила:

Повышенная сопротивляемость воздействию влаги. Кровля постоянно находится под влиянием атмосферных осадков, и гидроизоляция должна быть устойчивой к долговременному испытанию повышенной влажностью и не допускать протекания.
Устойчивость к колебаниям температуры. Кирпичная прямоугольная труба в отопительный сезон может разогреваться до высоких температур, а в сильные морозы гидроизоляция испытывается минусовыми температурами. Последствия таких перепадов не должны сказываться на герметичности. Солнечные лучи также подвергают гидроизоляцию дополнительным испытаниям на прочность, поэтому необходима устойчивость под воздействием ультрафиолетового излучения.
Износостойкость. Элементы, обеспечивающие герметичность кровли на участке дымохода, должны иметь срок надежной службы не меньше, чем другие детали крыши.
Совместимость гидроизоляции с кровлей. Необходимо выбирать самый подходящий способ герметизации трубы, с учетом кровельного материала и конструкции крыши, чтобы не возникали зазоры между дымоходом и настилом.

Последствия некачественной герметизации

При некачественном выполнении работ по герметизации шва в месте примыкания кровли к трубе дымохода возможно протекание влаги в образовавшиеся зазоры, это может привести к следующим негативным последствиям:

загнивание деревянного каркаса крыши в результате продолжительного воздействия влаги или его деформация;
протекание влаги приводит к образованию конденсата и остыванию трубы, что отрицательно сказывается на тяге в дымоходе;
большие объемы жидкости, просочившейся в зазоры после атмосферных осадков, способны нанести большой ущерб внутренней отделке помещений;
профнастил подвергается процессам коррозии с нижней стороны, так как эта часть материала защищена не так хорошо, как наружная;
намокает утеплитель крыши, это ухудшает его свойства.

Разновидности средств для герметизации

Тем, кто хочет самостоятельно обустроить гидроизоляцию печной трубы, но не знает, чем заделать щель между трубой и крышей, рекомендуется приобрести:

Силиконовый герметик, который выдерживает перепады низких и высоких температур. Он хорошо сочетается практически со всеми видами кровельных материалов. Необходим при заделывании шва в месте примыкания элементов кровли к вертикальным конструкциям и легко наносится при помощи эластичной насадки.
Битумный герметик. Эта современная продукция устойчива к воздействию различных веществ, легко окрашивается и не подвергается старению. Используется для уплотнения различных щелей и стыков в металлической и мягкой кровле.
Акриловый герметик. Используется для изоляции от влаги швов и стыков. Рекомендуется использовать в местах, подверженных вибрации, температурным смещениям, механическому воздействию или звуковым колебаниям. Выдерживает низкие и высокие температуры, имеет высокую влагостойкость.
Полиуретановый герметик. Наиболее надежный материал, обладающий большой долговечностью. Можно легко наносить на различные виды строительных материалов и работать при минусовых температурах. Устойчив к повышенной влажности и колебаниям температур, не меняет свойств под воздействием солнечных лучей.
Лента на основе каучука. Обеспечивает высокую влагостойкость в местах соприкосновения кровли с выступающими конструкциями, устойчива к воздействию различных температур и солнечных лучей, не трескается при пересыхании. Легко наклеивается на стык, достаточно лишь приложить и немного нажать.
Специальные ленты с двухсторонней клеящей поверхностью. Применяются в местах стыков кровельных листов. Можно использовать и для фиксации гидроизолирующего слоя.

Заделка щели

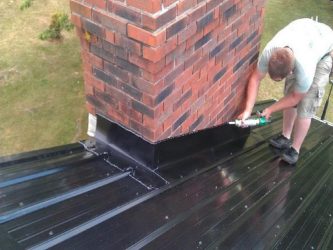

Домовладельцам, которые не знают, как изолировать печную трубу на крыше, но хотят это сделать своими руками, необходимо придерживаться строительных норм и правил. В случае несоблюдения требований придется переделывать работу, а зданию будет нанесен материальный урон. Существуют традиционные методы заделки щелей вокруг дымохода, а также новые технологии.

При использовании традиционного метода следует в нижней части трубы выполнить фартук из оцинкованного листа, его цвет должен совпадать с цветом кровельного материала. Выполнять работы требуется в следующем порядке:

Гидроизоляцию и утепляющий слой, которые были подрезаны при обустройстве дымохода, прикрепить к наружной стене кирпичной трубы и подклеить, используя строительный скотч.
По периметру дымохода оформить неглубокую штробу при помощи болгарки или другого инструмента, предварительно отметив линией. Поместить в углубление верхнюю планку для примыкания.
После завершения процесса установки закрепить планку дополнительно, применив термостойкий герметик.
При оформлении нижнего участка фартука выполнить нахлест в 10-15 см. Оснастить эту часть галстуком из гидроизоляционной ленты, чтобы защитить от протеканий.

Места примыкания внешней планки нужно залить герметиком.

Помогите развитию канала — ставьте лайки, делайте репосты, подписывайтесь на наш канал и Вы не пропустите еще множество полезных статей! И заходите к нам на сайт посвященный самостоятельному монтажу различных труб.

Источник: https://zen.yandex.ru/media/id/5bcc446b0c05e200aab51019/5c63ff95e9ed8e00ac240672

Как заделать трубу на крыше из профнастила – важные моменты герметизации кровли

Монтаж дымовой трубы в целом не составляет сложностей, однако есть некоторые места, к примеру, проходы через перекрытия, что могут вызвать сложности при отсутствии опыта. Важно помнить, что при установке дымохода следует обеспечить должную гидроизоляцию.

Заделка щели между трубой и крышей

Как бы плотно к крыше не была размещена труба, щель все равно будет присутствовать. В дождливую погоду осадки будут попадать во внутренние слои кровельного пирога и наносить непоправимый урон. Именно поэтому заделка зазоров между трубой и крышей – это важный этап возведения дымохода, которым не стоит пренебрегать.

Способы заделки зазоров

Самый простой способ, с помощью которого можно заделать щель между трубой и крышей – это установить сверху специальный защитный элемент – фартук. Такой элемент можно соорудить самостоятельно, однако потребуется заранее предусмотреть планки примыкания на трубе. Можно поступить еще проще – приобрести готовый кровельный проход из нержавеющей стали. Как правило, проход для дымохода имеет круглое сечение, а материалом для его производства служит оцинкованная сталь. Проход одевается на трубу, а место стыка дополнительно закрепляется стальным хомутом. Оцинкованный проход для дымохода представлен на рисунке:

Оцинкованный проход для дымохода

Если необходимо заделать небольшие зазоры между трубой и кровлей, подойдет герметик на силиконовой основе. На сегодняшний день в любом строительном магазине представлен огромный выбор герметиков, свой выбор необходимо остановить на термостойком варианте.

Кроме общих рекомендаций существует также своя специфика заделки щелей для различных кровельных материалов. Поэтому алгоритм проведения гидроизоляции отличается на шиферной, черепичной, битумной крыше, а также кровле из профнастила.

Заделка щелей на шиферной кровле

При необходимости заделать щель на шиферной крыше используется асбестоцементная смесь. Технология процесса такова:

Вырезается круглое отверстие в стальном листе, что применяется для отделки конька.
На трубу надевается кольцо листового асбоцемента.
Для полной герметичности необходимо заделать стык трубы с кровлей раствором цемента и асбеста, что разводятся в пропорции 1 к 2.
Также необходимо залить асбестоцементным раствором щель между трубой дымохода и листом шифера. Для этой цели можно изготовить временный ограничитель из картона.

Вернуться

Как устранить зазоры на кровле из черепицы

Оптимальный способ заделать щели на крыше из черепицы – это использовать цементно-песчаный раствор. Именно такой метод герметизации трубы обеспечит надежную защиту от попадания любого вида атмосферных осадков.

Проход через металлочерепицу

Для того чтобы произвести гидроизоляцию, необходимо:

Подготовить воротник из оцинкованной стали на крыше, и тем самым создать место для заполнения раствором.
Залить щель цементно-песчаным раствором, следить, чтобы он плотно прилегал к кровле и дымоходу.
Дополнительно изготовить наклонную поверхность на воротнике для отвода жидкости.

Вернуться

Варианты гидроизоляции битумной крыши

Для гидроизоляции дымовой трубы, что возвышается над битумной кровлей, используется самоклеющаяся лента Вакафлекс. Этапы выполнения работы следующие:

Изготовление разделки из кровельной ленты Вакафлекс.
Прижимание разделки футляром из трубы.
Заделка зазоров между соединяемыми элементами специальной битумной мастикой.

Вернуться

Заделка щелей на крыше из профнастила

Если необходимо вывести дымоотводящее устройство через кровлю из профнастила, чаще всего применяется готовая трубная разделка Мастер Флеш. Этот кровельный элемент очень удобен в использовании и может быть применен не только для профнастила, но и для других материалов крыши.

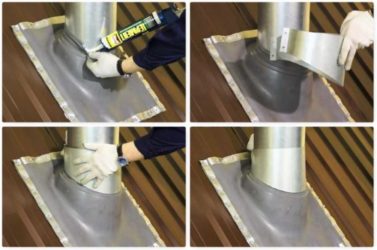

Мастер Флеш – это фартук-колпак, что представляет собой резиновый или силиконовый фартук на алюминиевой основе.

Силиконовый Мастер Флеш имеет более широкий диапазон рабочей температуры, однако чаще всего достаточно и резинового, что выдерживает нагрузку от -50 до +130 градусов.

Заделка щелей на кровле из профнастила выглядит следующим образом:

Сделать отверстие в колпаке, чтобы оно было несколько меньше диаметра дымохода.
Одеть Мастер Флеш на трубу.
Под основание подложить прокладку.
Все стыки надежно герметизировать термостойким герметиком на силиконовой основе.
Прикрепить основание к крыше из профнастила шурупами.

Заделка щели на профнастиле

Бывают случаи, когда такой гидроизоляции недостаточно и в месте стыка протекает вода. Выходом из положения станет использование специальной самоклеющейся ленты, что армирована алюминием. Ее очень удобно использовать, ведь нет необходимости в предварительном разогреве перед монтажом.

Правильный выбор гидроизоляционного материала поможет защитить вашу крышу от протекания и преждевременного выхода из строя. Следование инструкциям и старательное выполнение работы убережет от любых неприятностей.

Способы заделки проходов через перекрытие
Для чего производят заделку щелей, что образуются в результате прохода дымохода через кровлю, и какими способами можно заделать щель между трубой и крышей из шифера, черепицы, профнастила и битума

Источник: vseotrubax.com

Чем опасна некачественная гидроизоляция и как вывести трубу через крышу из профнастила

Печная труба – это элемент, обладающий повышенной пожароопасностью, поэтому важно ответственно подойти к процессам ее вывода на крышу из профнастила и изоляции от содержимого кровельного пирога.

Важной является и защита трубы от проникновения влаги, которая может существенно уменьшить срок эксплуатации кровли.

В этой статье мы подробно рассмотрим, как обернуть трубу на крыше профнастилом и разберем вопросы гидроизоляции.

Разновидности

Элементы различаются между собой по материалу изготовления:

Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке. Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур, которая может привести трубу в полную негодность.
Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона. Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

Стальной дымоход

Сэндвич

Кирпичных дымоход

Модульный дымоход

Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег. В строительстве они используются редко. Сюда относятся стеклянные конструкции.

Выбор места

Самым оптимальным местом для вывода трубы является пространство возле конька крыши, находящееся на расстоянии 50-80 от его верхней точки. Это обусловлено рядом соображений:

Чем ближе к свесу крыши находится труба, тем большая на нее ложится снежная нагрузка, а также увеличивается количество стекающей воды.
Чем выше находится труба, тем меньшая ее часть будет располагаться в зоне холодного воздуха. Это уменьшит количество образуемого конденсата, замедлит процессы накопления сажи и пыли.

Возможна установка трубы непосредственно по верхней линии конька. Это исключит возможность создания снежных карманов, минимизирует конденсацию и протечки. Но такая конструкция нарушает целостность конькового прогона.

Выбор места под трубу

Установка трубы в областях, находящихся близко к краю скатов, не исключена. Но тогда потребуются большие затраты на ее герметизацию.

Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваются контуры с параметрами длины и ширины, соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

Также отверстия проделываются в элементах кровельного пирога, при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками. Внутренний фартук находится под листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.

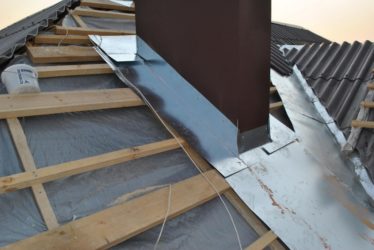

Под нижним фартуком должен находиться слой гидроизоляции. Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

Схема монтажа в разрезе

Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно, чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш. Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

Монтаж круглой трубы

Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы. Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент.

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты.

Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Гидроизоляция трубы

Проход дымохода через кровлю из профнастила — видео инструкция:

Заключение

Основная сложность, возникающая при выводе дымохода на крышу – это установка гидроизолирующих элементов в местах стыков конструкций с целью избежания протечек, также проблемы могут возникнуть при проведении трубы через кровельный пирог. Но при правильном выполнении работ эти сложности будут преодолены.

2017-01-14

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/proflist-i-profnastil/kak-vyvesti-trubu.html

Герметизация трубы на крыше из профнастила — технология монтажа

В последнее время покрытие из профнастила стали часто использовать в строительстве частных жилых или садовых домов. Крыше из этого материала не страшна коррозия, перепады температуры, она не подвержена возгоранию и гниению. Она считается наиболее практичной, обеспечивает максимальную гидроизоляцию при сравнительно низкой цене. Монтаж кровли из профнастила выполняется внахлест, обычно он не вызывает трудностей. Особого внимания заслуживает отделка места примыкания трубы с кровельным материалом. В этой статье мы расскажем, как правильно и качественно выполняется герметизация стыка между этими элементами своими руками.

Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Устройство прохода трубы через крышу

Обратите внимание! Качественная отделка стыка между профнастилом и печной или вентиляционной трубой считается залогом длительной эксплуатации, надежности кровельного покрытия. Чтобы заделать этот шов используют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые или каучуковые эластичные проходки.

Место вывода

Надежность и герметичность кровельного пирога зависит от правильного выбора места вывода дымохода и вентиляционных каналов через крышу. От расположения прохода зависит отделка стыка. Если крыша изготавливается из профилированного листа, трубы выводят в следующих местах:

На конёк. Наиболее выигрышным местом вывода труб считается конёк конструкции. Такое расположение исключает образование снежных карманов, конденсата, снижает вероятность протечек, однако, нарушает целостность коньковой балки. Если дымоход или вентиляционный канал выводятся через конек, то стык между ними и кровельным материалом достаточно залить герметиком на силиконовой основе, а затем обшить декоративным фартуком.
На расстоянии 50-70 см от конька. Такое расположение считается выигрышным, так как сводит к минимуму образование снежных карманов, предотвращает протечки. При выводе дымохода на таком расстоянии от конька не нарушаются стропильные конструкции. Чтобы защитить стык между трубой и кровельным материалом применяют эластичные проходки и доборные элементы для сборки фартука.

Варианты размещения труб относительно конька

Существует простая закономерность: чем ниже по скату крыши располагается трубы, тем больше усилий требует гидроизоляция стыка между ней и кровельным пирогом.

Оборудование места примыкания прямоугольной трубы

Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а затем окрашивается в цвет кровельного покрытия. Герметизация стыка с помощью фартука выполняется следующим образом:

Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила.
Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

Герметизация прямоугольной трубыЭлементы дл сборки фартука

Опытные кровельные мастера советуют выбирать доборные элементы, с помощью которых осуществляется отделка стыка между профнастилом и стенками печной трубы прямоугольного сечения из того же материала, такого же цвета, что и кровельное покрытие. Проще всего установить фартук, произведенный той же фирмой, что используемый профлист.

Оборудование места примыкания овальной и круглой трубы

Дымоход и вентиляционные трубы на крыше из профнастила могут изготавливаться из оцинкованной стали и иметь круглое сечение. Заделать стык между ними и кровельным материалом гораздо проще. Для гидроизоляции места сопряжения трубы и профлиста используют специальные эластичные проходки, к примеру, «Мастер Флэш». Они изготавливаются из латекса или синтетического каучука в виде воронки разного размера. Производят эластичные проходки для плоских или скатных кровель. Заделать стык между дымоходом и кровельным материалом на крыше из профлиста можно следующим образом:

Подобрать эластичную проходку подходящего размера, а затем аккуратно обрезать узкую часть изделия так, чтобы она плотно облегала дымоход.
Необходимо удалить с трубы защитный зонтик или дефлекторы, а затем аккуратно натянуть эластичную проходку на дымоход до самого основания.
Основание проходки прикрепляется к крыше с помощью самоклеящейся основе, силиконового герметика или кровельных саморезов.
Отделка завершается установкой декоративного фартука на дымоход в виде колпака под цвет кровельного материала, который защищает эластичную проходку от ультрафиолетовых лучей, а также от механических повреждений.

Угловая эластичная проходкаСхема установки эластичной проходки

Важно! Чтобы гидроизолировать дымоход круглого сечения, важно правильно подобрать размер эластичной проходки. Если диаметр печной трубы меньше изделия, то обеспечить плотное прилегание можно только с помощью герметика и стального хомута. Если диаметр проходки меньше, во время установки она может порваться.

-инструкция

Источник: http://KrovlyaKrishi.ru/krovelnye-materialy/profnastil/germetizaciya-truby-na-kryshe-iz-profnastila.html
