Гидроизоляция кирпичной трубы на крыше

В этой статье:

Гидроизоляция трубы на крыше

Сегодня стало обычным делом строительство домов и дач с каминами, печным отоплением, сауной и твердотопливными плитами.

Устройство печной трубы.

Поэтому одной из главных забот владельцев является “труба на крыше”, т.е. гидроизоляция печной трубы (или труб).

Если труба защищена неправильно, в результате перепада температур образуется конденсат, стекающий в дымоход. Его испарение мешает тяге и создает излишнее давление, под действием которого печь может даже разрушиться. Нужно ли говорить, насколько сложным будет ремонт?

Дымоходы, имеющие гидроизоляцию, равномернее прогреваются в процессе отапливания помещения, повышают теплоотдачу, делают использование печей безопаснее, поскольку конденсат уходит вместе с дымом. Правильно устроенная труба на крыше сулит владельцу дома спокойную жизнь.

Как правильно сделать гидроизоляцию трубы?

Сегодня рынок предлагает множество современных материалов, необходимых для герметизации трубы на крыше:

Никогда не производится гидроизоляция печных труб строительными и бытовыми герметиками на основе силикона, а также заливка стыков битумом.

Для производства работ понадобятся такие инструменты:

Гидроизоляция нижней части трубы крыши.

линейка;
нож или ножницы для раскройки рулонных материалов;
малярная кисть;
металлический валик;
стамеска и молоток;
шурупы или гвозди;
рабочие перчатки.

Герметизация трубы проводится поэтапно и делается таким образом:

Вначале производится тщательная разделка поврежденного места кровли. Затем битумной мастикой к трубе приклеивается диффузная мембрана. Перед этим трубу грунтуют для лучшего сцепления с битумом. Затем края мембраны нужно завернуть наверх и проклеить мастикой. Теперь, в случае попадания влаги на мембрану, она через такое устройство не проникнет вглубь крыши.

Подойдет и способ изоляции дымовой трубы при помощи сварки. Единственным минусом сварочных работ является необходимость покрыть место изоляции для надежности эпоксидной шпаклевкой и покрасить. Особого внимания обычно требует место, расположенное над дымоходом. Жалеть герметик не следует, тогда не придется делать сложный ремонт.

Этапы гидроизоляции верхней части трубы.

Оптимальным вариантом гидроизоляции печной трубы считают отделение примыкающей к дымоходу зоны от остальной крыши путем создания отдельного короба. Собрать его можно из деревянных балок и стропил. Обязательно соблюдают расстояние от трубы до стен короба: оно должно быть не меньше 15 см.

Зону вокруг дымохода, после того как сделана разделка места протечки, необходимо заполнить негорючей теплоизоляцией (каменной ватой). Слои кровельного пирога к дымоходному коробу подводят традиционным способом. Для максимальной защиты от влаги места стыков короба и пленок герметично уплотняют специальными клеевыми составами, гарантирующими нескорый ремонт.

Такое устройство подойдет тем, у кого кирпичная труба на крыше. Изоляция получается отличной.

Производители дымоходов и кровельного оборудования сегодня предлагают домовладельцам, у которых труба на крыше, специальное устройство для дымовых труб с круглым сечением – кровельный проход. Это плоский стальной лист-основание, соединенный с фартуком в виде колпака, через который пропускается круглый дымоход. Правильно не скреплять устройство с дымоходом «намертво», чтобы конструкция не повредилась при усадке крыши. На место стыка фартука и трубы надевают специальный стальной хомут («юбку») и закрепляют его термостойкой прокладкой. Через нее вода не попадает под фартук, герметизация получается надежной, и труба на крыше не доставляет хлопот.

Как защититься от протечек через стыки?

Понятно, что разделка и ремонт протекающей крыши – хлопотный и непростой процесс. Поэтому для герметичного примыкания к печной трубе кровельного материала мастера рекомендуют сделать внутренний фартук. Используются для этого нижние планки примыкания. Прикладывая планку к стенкам трубы, отмечают на стенке верхнюю кромку планки.

По этой линии болгаркой пробивают штробу. Установку внутреннего фартука начинают с нижней стенки трубы. Заводят край фартука в штробу и затем монтируют его на остальные стенки с нахлестом в 15 см. Край планки, вставленный в штробу, герметизируют. Нижние планки примыкания нужно правильно подрезать по месту и закрепить саморезами.

После нижнего фартука очень важно правильно сделать «галстук» – это плоский лист гидроизоляции, который подкладывают под нижний элемент внутреннего фартука. Через галстук пойдет сток воды, его нужно установить в направлении вниз до карниза крыши. По краю галстука обычно советуют сделать бортик.

Затем сверх такого устройства монтируют кровельный материал. Когда покрытие кровли вокруг печной трубы завершено, нужно сделать наружный декоративный фартук. Обычно его изготавливают из верхних планок примыкания и устанавливают так же, как внутренний. Единственное отличие заключается в том, что верхнюю кромку его крепят без штробы, прямо к стенке трубы. Правильное устройство гидроизоляции трубы позволит много лет не вспоминать слово “ремонт”, и труба на крыше не станет головной болью.

Поделитесь полезной статьей:

5 273

Сложно поспорить с утверждением, что каждый частный дом обязательно должен иметь печь в гостиной комнате. В то же время большинство современных жилищ оснащают декоративным камином, который не только создаёт комфорт и уют в помещении, но и дополняет его интерьер, делает пространство уникальным и неповторимым. Немаловажным фактором будущей печи является способность правильно работать. Это требует при строительстве определенных знаний и навыков. Гидроизоляция трубы на крыше – один из самых сложных видов работ по устройству гидроизоляции.

Первое, на что рекомендуется обратить внимание – на установку дымохода и устройство его на крыше постройки. Стоит заметить, что для такой конструкции крайне важно сделать качественную теплозащиту и гидроизоляцию, поскольку они непосредственно влияют на долговечность, практичность и безопасность такого объекта.

Для чего необходима изоляция трубы печи?

Главным требованием пожарной безопасности при организации трубопровода печи или камина в доме является выполнение его противопожарной изоляции. Она убережет от возгорания всех предметов и конструкционных элементов, которые в той или иной степени будут контактировать с дымоходом.

Обязательным условием осуществления печного монтажа является обеспечение правильной гидроизоляции кровли, за счет чего устраняется вероятность возникновения протечек в местах стыковки.

Чаще всего протекание воды в месте около дымохода вызвано плохой герметизацией крышной разделки. Грамотно выполненная гидроизоляция печной трубы предотвратит попадание в помещения воды и талого снега при любых погодных условиях.

Применение специализированных гидроизоляционных материалов и соответствующие работы способны значительно улучшить возможности печной системы отопления, исключить вероятность любого образования конденсата на внутренней поверхности стенок. Вдобавок ко всему избыточная влага способна привести к нежелательному задымлению помещения. Еще одним побочным эффектом станет избыточное давление и уменьшение коэффициента теплоотдачи. Естественно, неэффективное отопление вряд ли кого-то устроит.

На что стоит обратить внимание

Технические характеристики и свойства разных материалов отличаются. Для гидроизоляционных работ определяющим условием является температура сгорания топлива, величину которой необходимо учитывать при выборе огнеупорного герметика. Печные трубы изготавливаются из следующих материалов:

— асбестоцемент;
— керамика;
— металл;
— огнеупорный кирпич.

Подавляющая часть печных труб имеют квадратное или прямоугольное сечение. Эта особенность объясняется тем, что для них существует больше готовых решений, которые используют при строительстве. Вид сечения будет определять примыкающую к крыше конструкцию, вид которой также может изменяться для разных наружных отделок трубы.

Изоляционные работы можно упростить и свести к минимуму при правильном размещении трубы на поверхности крыши, для чего рекомендуется пользоваться услугами профессионального проектировщика и специалиста по строительству. Как правило, дымоход размещают как можно выше над кровлей и направляют его по прямой траектории. Хорошим местом для этого может стать область у козырька крыши. Такой подход, в зимнее время, исключит образование снежных карманов, и значительно упростит процесс создания гидроизоляции.

Согласно существующим нормам и требованиям, предельный температурный максимум в месте соприкосновения трубы и кровли не должен быть более 50 градусов.

Отличным решением считается кирпичный дымоход, в котором толщина кладки даже теоретически не способна вызвать прогревание выше указанной отметки.

Что необходимо для гидроизоляции?

Прежде всего, стоит обратить особое внимание на то, что при гидроизоляции печной трубы нельзя пользоваться обычными строительными герметиками.

Весь перечень работ по гидроизоляции печной трубы возможно выполнить, имея следующий набор инструментов:

1 — ножовка по металлу и по дереву;
2 — короб из дерева;
3 — монтажные скобы;
4 — вата на минеральной основе;
5 — строительный уровень и отвес;
6 — асбестовая прокладка;
7 — металлические листы;
8 — мастика или грунт;
9 — кровельные материалы;
10 — дюбели;
11 — жаростойкий герметик;
12 — теплоизоляционные материалы;
13 — штукатурка.

Начинать изоляционные работы трубы следует с установки короба из дерева между крышей и печной конструкцией, с обязательным выполнением зазора между древесным каркасом и стенками дымохода. Согласно противопожарным и строительным нормам зазор должен быть не менее 100мм, который впоследствии заполняется материалами на негорючей основе и минимальной теплопроводностью. Достойным решением станет самая обычная минеральная вата и аналогичные по своим свойствам материалы.

Расстояние от трубы до горючих материалов выбирается согласно СНиП.

Слои пароизоляции и гидроизоляции обязательно разрезаются крест-накрест в месте контакта. После этого края крепятся посредством монтажных скоб к стропильным и балочным элементам.

Изоляционные элементы закрепляют специальными рамками по периметру прохода в крыше:

— гидроизоляционную пленку прижимают с помощью обрешетки и контр обрешетки;
— пароизоляционную пленку прижимают основанием для укладки материала для отделки чердачного или мансардного помещения.

Это позволит надежно создать изоляцию трубы.

Как сделать гидроизоляцию трубы печи?

Конструкция гидроизоляции дымохода зависит от нескольких факторов, например, от вида материала из которого изготовлена кровля, но общие правила одинаковы для всех видов труб и крыш.

Выполнить работы возможно несколькими путями, при этом самым простым является вариант, осуществляемый при помощи рулонных строительных материалов. Ниже приведем последовательность действий при гидроизоляции:

1. Труба покрывается грунтовкой или мастикой, с последующим креплением на крыше специальной мембраны, края которой заворачивается к печной конструкции и плотно обжимаются с помощью металлических планок. За счет этого влага будет скатываться по кровле, не попадая в места стыковки корпуса трубы и элементов кровли.

2. Из металла изготавливается верхний и нижний галстуки и закрепляются вокруг печной трубы. Нижний галстук должен доходить до водостока.

3. Рулонный изоляционный материал кровли укладывается внахлест, что гарантирует безопасный слив воды. Допускается крайний лист делать, как коротким, так и длинным, поскольку качественно на эффективности гидроизоляции это не скажется.

4. Затем все элементы обрабатываются мастикой, особенно места соединений материалов. При помощи жаростойкого герметика, заполняются крупные щели.

5. Поверх конструкции укладываются основные кровельные компоненты, с герметизацией мест стыка. Сверху накладывается металлический фартук, и осуществляются окончательные работы по герметизации.

Теплоизоляцию дымохода и гидроизоляцию печной трубы принято производить только с внешней стороны. Теплоизоляционные материалы укладываются только после нанесения штукатурки, до момента ее окончательного застывания. Только после этого можно делать облицовку.

Заключение

Таким образом, можно подытожить, что от протечки может спасти только правильная гидроизоляция трубы на крыше, при этом имеется несколько вариантов ее осуществления. Зачастую теплоизоляционные работы и герметизация осуществляются на основе каолиновых плит. В свою очередь они состоят из соединения кремния, асбеста и смесей извести. Основным компонентом герметизации должна стать огнеупорная вата или рулонный фетр.

Источник: http://krovlya-mp.ru/gidroizolyatsiya-truby-na-kryshe.html

Средства для герметизации печной трубы на крыше из профнастила

При установке печной трубы на кровле здания нарушается герметичность гидроизоляции и повышается риск прохождения влаги при атмосферных осадках. Необходимо знать, как обеспечивается герметизация печной трубы на крыше из профнастила.

Гидроизоляция трубы на крыше

Требования к гидроизоляции

Существуют стандартные требования к гидроизоляции трубы на крыше из профнастила:

Повышенная сопротивляемость воздействию влаги. Кровля постоянно находится под влиянием атмосферных осадков, и гидроизоляция должна быть устойчивой к долговременному испытанию повышенной влажностью и не допускать протекания.
Устойчивость к колебаниям температуры. Кирпичная прямоугольная труба в отопительный сезон может разогреваться до высоких температур, а в сильные морозы гидроизоляция испытывается минусовыми температурами. Последствия таких перепадов не должны сказываться на герметичности. Солнечные лучи также подвергают гидроизоляцию дополнительным испытаниям на прочность, поэтому необходима устойчивость под воздействием ультрафиолетового излучения.
Износостойкость. Элементы, обеспечивающие герметичность кровли на участке дымохода, должны иметь срок надежной службы не меньше, чем другие детали крыши.
Совместимость гидроизоляции с кровлей. Необходимо выбирать самый подходящий способ герметизации трубы, с учетом кровельного материала и конструкции крыши, чтобы не возникали зазоры между дымоходом и настилом.

Последствия некачественной герметизации

При некачественном выполнении работ по герметизации шва в месте примыкания кровли к трубе дымохода возможно протекание влаги в образовавшиеся зазоры, это может привести к следующим негативным последствиям:

загнивание деревянного каркаса крыши в результате продолжительного воздействия влаги или его деформация;
протекание влаги приводит к образованию конденсата и остыванию трубы, что отрицательно сказывается на тяге в дымоходе;
большие объемы жидкости, просочившейся в зазоры после атмосферных осадков, способны нанести большой ущерб внутренней отделке помещений;
профнастил подвергается процессам коррозии с нижней стороны, так как эта часть материала защищена не так хорошо, как наружная;
намокает утеплитель крыши, это ухудшает его свойства.

Разновидности средств для герметизации

Тем, кто хочет самостоятельно обустроить гидроизоляцию печной трубы, но не знает, чем заделать щель между трубой и крышей, рекомендуется приобрести:

Силиконовый герметик, который выдерживает перепады низких и высоких температур. Он хорошо сочетается практически со всеми видами кровельных материалов. Необходим при заделывании шва в месте примыкания элементов кровли к вертикальным конструкциям и легко наносится при помощи эластичной насадки.
Битумный герметик. Эта современная продукция устойчива к воздействию различных веществ, легко окрашивается и не подвергается старению. Используется для уплотнения различных щелей и стыков в металлической и мягкой кровле.
Акриловый герметик. Используется для изоляции от влаги швов и стыков. Рекомендуется использовать в местах, подверженных вибрации, температурным смещениям, механическому воздействию или звуковым колебаниям. Выдерживает низкие и высокие температуры, имеет высокую влагостойкость.
Полиуретановый герметик. Наиболее надежный материал, обладающий большой долговечностью. Можно легко наносить на различные виды строительных материалов и работать при минусовых температурах. Устойчив к повышенной влажности и колебаниям температур, не меняет свойств под воздействием солнечных лучей.
Лента на основе каучука. Обеспечивает высокую влагостойкость в местах соприкосновения кровли с выступающими конструкциями, устойчива к воздействию различных температур и солнечных лучей, не трескается при пересыхании. Легко наклеивается на стык, достаточно лишь приложить и немного нажать.
Специальные ленты с двухсторонней клеящей поверхностью. Применяются в местах стыков кровельных листов. Можно использовать и для фиксации гидроизолирующего слоя.

Заделка щели

Домовладельцам, которые не знают, как изолировать печную трубу на крыше, но хотят это сделать своими руками, необходимо придерживаться строительных норм и правил. В случае несоблюдения требований придется переделывать работу, а зданию будет нанесен материальный урон. Существуют традиционные методы заделки щелей вокруг дымохода, а также новые технологии.

При использовании традиционного метода следует в нижней части трубы выполнить фартук из оцинкованного листа, его цвет должен совпадать с цветом кровельного материала. Выполнять работы требуется в следующем порядке:

Гидроизоляцию и утепляющий слой, которые были подрезаны при обустройстве дымохода, прикрепить к наружной стене кирпичной трубы и подклеить, используя строительный скотч.
По периметру дымохода оформить неглубокую штробу при помощи болгарки или другого инструмента, предварительно отметив линией. Поместить в углубление верхнюю планку для примыкания.
После завершения процесса установки закрепить планку дополнительно, применив термостойкий герметик.
При оформлении нижнего участка фартука выполнить нахлест в 10-15 см. Оснастить эту часть галстуком из гидроизоляционной ленты, чтобы защитить от протеканий.

Места примыкания внешней планки нужно залить герметиком.

Помогите развитию канала — ставьте лайки, делайте репосты, подписывайтесь на наш канал и Вы не пропустите еще множество полезных статей! И заходите к нам на сайт посвященный самостоятельному монтажу различных труб.

Источник: https://zen.yandex.ru/media/id/5bcc446b0c05e200aab51019/5c63ff95e9ed8e00ac240672

Герметизация трубы на крыше: от дождя печной, из профнастила, металлочерепицы

Рисунок 1. Труба на крыше

При строительстве дома, в частности при кровельных работах, всегда оставляют отверстие для дымовых и вентиляционных труб. И как бы строители не старались вплотную уложить кровлю к дымоходу, все равно остаются щели. Проникающая через них влага может создать немало хлопот владельцам дома.

Это чревато сокращением срока службы кровли, порчей опорных конструкций и просто некомфортным проживанием. Ошибки в герметизации могут повлечь за собой следующие последствия:

протечки, скапливание большого количества воды внутри дома и т.д.;
процесс гниения, вызванный чрезмерным уровнем влажности в местах, в которых его быть не должно;
нарушение работы самого дымохода, отсутствие тяги.

Для того, чтобы избежать всех этих неприятных последствий, необходимо заранее позаботиться о правильной герметизации дымоотвода на крыше. Благо сейчас проблем ни с материалами, ни со способами герметизации проблем не возникнет. На рынке представлено огромное количество специального оборудования и материалов для подобных целей. Что касается способов – то тут все зависит от типа крыши, а также формы самой трубы.

Для чего нужно герметизировать трубу

Рисунок 2. Причины

Причин отнестись очень ответственно к процессу герметизации может быть множество. Среди них хотелось бы выделить:

снижение потерь энергии, в частности тепловой, которая должна оставаться внутри дома;
полноценная защита внутренней части дома от дождя;
уменьшение количества конденсата, мешающего правильному функционированию дымоотвода;
пожарная безопасность.

Последний пункт можно связать с тем фактом, что дымовая труба зачастую нагревается до очень высоких температур. Если в это время в непосредственной близости находится какой-либо возгораемый материал – пожара не миновать. Поэтому так важно отделить трубу от других строительных конструкций.

Требования к изоляции

Рисунок 3. Требования к изоляции

Вся герметизация дымовой трубы на крыше дома должна отвечать нескольким требованиям:

защита внутренней части дома (чердака) от атмосферной влаги;
наличие теплоизолирующих свойств;
прочность, ведь материал находится непосредственно в прямом контакте со внешней средой;
долговечность;
полная совместимость с типом кровли;
экологическая чистота;
экономичность.

Дополнительно следует учитывать материал кровли, материал трубы, температуры, которые могут возникнуть в дымоотводе.

Как писалось ранее, способ герметизации зависит от типа кровельного покрытия. Иногда используют герметики из следующих материалов:

силикон;
полиуретан;
битум.

Силикон и полиуретан не очень часто используют в чистом виде для герметизации щелей. Они отлично подходят для небольшого ремонта кровли или работы с мельчайшими щелями. Для изоляции дымоотвода лучше всего применять именно битумные смеси. Они чрезвычайно долговечны, универсальны, и , что самое главное, дешевы.

Также существует ряд очень распространенных способов изоляции, основанных на использовании специальных деталей.

Способы герметизации трубы

Рисунок 4. Способы герметизации

Выделяют три основных способа герметизации:

использование воротника из металла;
вкладыши из резины;
мембраны.

Первый способ используется на трубах квадратного или прямоугольного сечения. Он основан на использовании уголков, образующих фартук и специального галстука для вывода влаги. Далее будет рассмотрен пример такой изоляции на металлической кровле.

Резиновые вкладыши используются прежде всего на круглых отводах, так как их функционирование основано на плотном облегании трубы, исключающем протечки.

Ну и мембраны представлены на рынке в основном в виде специальных лент, имеющих на одной стороне липкий слой, позволяющий очень плотно заделывать все щели.

Дополнительно все способы стоит разделить на несколько групп, в зависимости от типа кровли, изоляция которой необходима.

Металлическая кровля

Рисунок 5. Труба на металлической кровле

Прямоугольная кирпичная труба на кровле из металлочерепицы может быть «упакована» следующим образом:

создаются специальные стальные элементы, представляющие собой так называемый фартук (на каждую сторону по одной Г-образной детали);
эти детали вставляются в предварительно выпиленные в трубе штробы;
нижние части элементов крепятся к крыше;
к нижним частям с одной стороны подводится «галстук» — специальное устройство, отводящее воду в нужном направлении;
все щели очень плотно герметизируются специальными материалами.

Монтаж самой кровли должен осуществляться после того, как все эти этапы были пройдены, а водоотвод выведен куда следует.

Это один из самых распространенных способов устранения щелей между трубой и кровлей. Он применяется практически повсеместно, отличаясь лишь изолирующими материалами.

Герметизацию круглой трубы на крыше с кровлей из профнастила лучше всего проводить с использованием специальных устройств. Называться они могут по-разному, однако все представляют собой цельные колпаки, выполняющие ту же функцию, что и фартуки.

Они состоят из:

металлического листа с отверстием;
усеченного конуса на месте отверстия, изготовленного из твердых или гибких материалов.

Крепление такого устройства значительно проще, нежели устройство галстука у прямоугольной трубы. Здесь достаточно просто продеть дымоотвод в отверстие, а затем специальным жгутом скрепить трубу и конус. Для повышения изоляции, место крепления оснащается надежной прокладкой, стойкой не только к влаге, но и к повышенным/пониженным температурам.

Рынок предлагает потребителям универсальные колпаки, которые можно герметично приспособить к своей трубе. Для этого нужно просто отрезать лишнюю часть, воспользовавшись одной из подготовленных производителями размерных насечек.

Большую популярность имеют колпаки, изготовленные из эластичных материалов, резины или силикона. Они представляют собой ступенчатые пирамидки, закрепленные на основании из алюминия.

Использование таких устройств предусматривает очень плотные стыки деталей, так как отверстие оставляют чуть меньше диаметра трубы. Происходит натяг, и как следствие, очень надежная фиксация вокруг трубы.

Кровля из черепицы

Рисунок 6. Крыша из черепицы

Специфика такого типа кровельного покрытия заставляет строителей прибегать к другим ухищрениям, дабы обеспечить надежную герметичность крыши.

https://www.youtube.com/watch?v=GW-9-hSYxRk

В этом случае герметизация осуществляется путем использования специального раствора из песка и цемента, который укладывается в подготовленные подворотнички из стали. Для обеспечения водоотвода в самом воротничке из смеси создают специальный выступ. Его формируют со стороны конька.

Кровля из шифера

Рисунок 7. Шифер

На такой кровле труба обычно находится вблизи конька. Герметичность в таком случае можно обеспечить при помощи стального листа, накладываемого на конек. Просто в месте нахождения трубы необходимо предусмотреть небольшие отгибы, создающие некий воротничек для трубы.

Фиксация этого воротника осуществляется использованием асбоцементным кольцом, с помощью штыря крепящимся к трубе. Все возможные щели изолируются специальными материалами.

Этот способ очень эффективен в месте трубы, однако само шиферное покрытие требует особого подхода.

Мягкая кровля

Рисунок 8. Труба на мягкой кровле

На мягкой кровле с герметизацией никаких проблем возникнуть не должно. Все, что необходимо – примыкания из кровельного материала и кровельная лента. Примыкания крепятся одновременно к крыше и к трубе, формируя таким образом фартук, защищающий от влаги. К поверхности крыши фартук крепится гвоздями или саморезами, а к трубе той самой лентой. Также она используется для полного изолирования всех щелей конструкции.

Стоит помнить, что кровельная лента является довольно капризным способом герметизации. Важно максимально качественно очистить поверхности, на которые планируется приклеивать ленту. Любые чужеродные вещества могут значительно снизить эффективность изоляции.

Опытные строители рекомендуют использовать ленту следующим образом:

первым делом, необходимо зачистить поверхности от грязи и пыли;
далее нужно отклеить от ленты защитную пленку, но не сразу по всей длине, а для начала на 60 – 100 мм;
во время укладывания ленты, необходимо следить, чтобы один край попадал на кровлю, а другой – на трубу;
по мере укладки ленты защитный слой постепенно снимается;
для обеспечения плотного прилегания, рекомендуется пройтись по наклеенной ленте специальным валиком.

Какие инструменты необходимы для проведения работ

Рисунок 9. Инструменты, необходимые для работ

Основные инструменты, которые могут понадобиться для проведения работ по герметизации трубы:

строительные маркеры;
болгарка;
герметик;
дрель с набором необходимых сверл;
саморезы для кровли;
измерительные приборы, линейка или рулетка;
заклепочник;
уголки;
плоскогубцы;
молоток и др.

Распространенные ошибки во время проведения работ по гидроизоляции прохода через крышу:

Пренебрежение зачисткой поверхностей. Это неизбежно приводит к нарушениям соединений, их ненадежности и недолговечности.
Попытка закрепить ленту на бетонной или кирпичной трубе. На подобные материалы клеить ленту крайне нежелательно, так как они крошатся. Нужно сначала обработать используемые места битумом, дать ему засохнуть, и только потом приступать к герметизации.
Неверные расчеты, которые повлекут за собой ненужные растраты материала, или напротив – его нехватку.
Герметизация бытовым силиконом, цементом или нефтяным битумом. Это те самые материалы, которые не только неэффективны, но и могут спровоцировать пожар.

Таким образом, обеспечение герметичности трубы является одним из самых значимых работ в процессе создания комфортного жилья. Способов, которыми можно эту работу выполнить существует множество. Важно понимать, что при различных условиях наиболее уместным будет какой-то один.

Однако некоторые специалисты рекомендуют задуматься над созданием комбинированных изолирующих конструкций. Например, можно одновременно использовать фартук, уплотнитель, мембрана в виде ленты, а сверху это все покрыто дополнительной декоративной отделкой. Без сомнения, такое решение будет очень эффективным, но также и весьма хлопотным.

Да и риски с подбором неподходящего материала значительно возрастают.

В любом случае, ответственный подход к процессу герметизации позволит надолго забыть о такой проблеме, как протечки и лишний конденсат.

Источник: https://ZnatokTepla.ru/utepliteli/metody-germetizatsii-truby-na-kryshe.html

Гидроизоляция печной трубы

Что необходимо для гидроизоляции?

Весь перечень работ по гидроизоляции печной трубы возможно выполнить, имея следующий набор инструментов:

ножовка по металлу и по дереву;
короб из дерева;
монтажные скобы;
вата на минеральной основе;
строительный уровень и отвес;
асбестовая прокладка;
металлические листы;
мастика или грунт;
кровельные материалы;
дюбели;
жаростойкий герметик;
теплоизоляционные материалы;
штукатурка.

Конструкция деревянного короба для дымохода

Вот что бывает при несоблюдении СНиП

Расстояние от трубы до горючих материалов выбирается согласно СНиП.

Изоляционные элементы закрепляют специальными рамками по периметру прохода в крыше:

гидроизоляционную пленку прижимают с помощью обрешетки и контр обрешетки;
пароизоляционную пленку прижимают основанием для укладки материала для отделки чердачного или мансардного помещения.

Это позволит надежно создать изоляцию трубы.

№1. Гидроизоляция печной трубы

Почему течет печная труба и как правильно сделать гидроизоляцию дымохода на кровле из профнастила, шифера и т.д

Утепление кровли дома будет успешным только если будет осуществлена правильная гидроизоляция. Наличие конденсата на поверхности материала инициирует процесс намокания утеплителя и гниения стропил, в результате чего понадобится сложный и дорогостоящий ремонт всей крыши.

Решить эту проблему можно только путем грамотной установки отсекающего слоя между материалами кровли и утеплителя, исключающего проникновение воды.

Особой сложности этот процесс не представляет, но требует аккуратности и понимания смысла действий.

Гидроизолирующие материалы

В качестве отсечки принято использовать пленочные материалы, как наиболее простые в установке и эффективные в работе. Существуют полиэтиленовые пленки, мембраны с односторонним пропусканием пара, одно- и многослойные мембраны с комбинированным действием и т.д. Вариантов выбора пленочных материалов много, различие между ними находится в области технических характеристик. Установка и условия нормального функционирования у них аналогичны.

К минусам относят неудобство нанесения при утеплении кровли изнутри, некоторые марки мастики требуют нагревания до рабочей температуры, что в условиях чердака затруднительно.

Применяются также оклеивающие материалы, которые прилепляют на нанесенный слой связующего, например, битумной мастики. До недавнего времени такой вариант был наиболее распространенным, но для утепления подкровельного пространства такой способ неудобен.

Простота, надежность в работе и огромный ассортимент сделал наиболее применяемыми пленки и мембраны. Эффект от их применения не меняется от времени, пленки эластичны и выдерживают небольшие деформации, чего другие материалы не переносят. Поэтому самым предпочтительным вариант на сегодня — гидроизоляционные пленки.

Зачем гидроизолировать дымоход?

Устройство дымохода практически полностью подчинено заботе о противопожарном состоянии прохода. С этой целью применяются различные конструкции проходов, разработана система допусков и требований. Основная цель всех действий — максимально отсечь материал дымохода от деревянных стропил, обеспечить отсутствие искр и пресечь любой контакт раскаленного металла с горючими материалами.

Такие требования выполняются с помощью системы прохода трубы сквозь кровлю, т.н. кровельного прохода, защищающего стропильную систему от возгорания. Гидроизоляция вентиляционной трубы на крыше ничем не отличается от гидроизоляции печной трубы, разве что во втором случае требуются огнестойкие материалы.

Большое количество металлических деталей является причиной для обильного конденсирования влаги, а необходимые зазоры угрожают протечками дождевой или снеговой воды внутрь помещения. Поэтому гидроизоляция печной трубы абсолютно необходима, никаких вариантов как-то обойтись без этого процесса нет.

Гидроизоляция трубы на крыше своими руками

Для выполнения работы потребуются следующие материалы:

Полимерно-битумная мастика.
Металлические фартуки.
Жаропрочный герметик.

Схема герметизации печной трубы

А теперь рассмотрим, как сделать гидроизоляцию трубы на крыше:

Гидроизоляция дымохода на крыше начинается с прокладки в кровельном пироге отверстия для установки противопожарного короба. Его проще всего приобрести готовым, но в некоторых случаях приходится изготавливать самостоятельно. Гидроизолирующая пленка или мембрана в месте прохода надрезается крест-накрест, края пленки загибаются вверх. Устанавливается короб, к которому с помощью битумной мастики приклеиваются края пленки. Она плотно прижимается по всему периметру, поверх надо нанести еще один слой мастики.

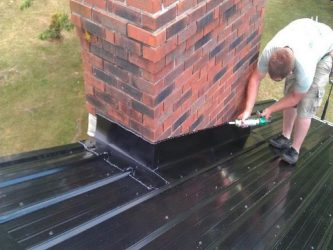

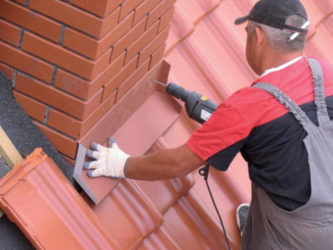

Затем на подготовленную обрешетку устанавливаются металлические фартуки, отводящие воду. Размеры фартуков должны быть такими, чтобы перекрывать со всех сторон проход на 20-30 см. Напуск на трубу должен выступать над кровельным покрытием не менее 10 см. Фартук крепится по периметру трубы дюбель-гвоздями, все щели и зазоры тщательно заполняются жаропрочным герметиком. Некоторые мастера советуют устанавливать фартуки верхним концом в заранее пройденную штробу с последующим обмазыванием щели герметиком.
После этого устанавливается кровельное покрытие. Гидроизоляция трубы на крыше из шифера(ондулина) или профнастила начинается с прорезки в кровельном материале отверстия, которое должно по размеру повторять контур противопожарного короба. Монтаж осуществляют над фартуками, стараясь сделать зазоры минимальными. Гидроизоляция трубы на крыше из металлочерепицы аналогична гидроизоляции кровли из профнастила (статья про гидроизоляцию металлической крыши).

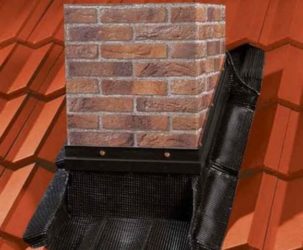

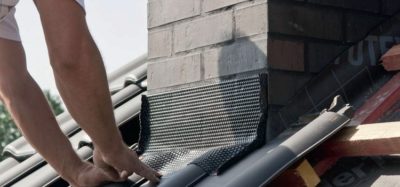

Последним шагом будет установка дополнительного фартука поверх кровли. Он может быть как металлическим, так и сделанным из полимерных материалов, специально выпускающихся для таких целей, например гидроизоляционной ленты Вакафлекс. Она имеет липкий слой, с помощью которого надежно приклеивается к трубе и к кровельному покрытию, прикатывается валиком. Стыки располагаются по направлению стока воды.

Пожаробезопасный короб для круглых труб. После установки швы герметизируются герметиком

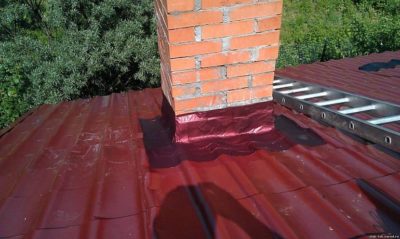

Различные варианты герметизации труб (гидроизоляция печной трубы на шиферной крыше)

Герметизация битумной мастикой

Как избежать протечек

Если все сделано правильно, протечек быть не должно.

Тем не менее, могут случиться разные неприятные случайности, нарушающие герметичность изоляции.

Решением вопроса будет обнаружение места протечки и дополнительная изоляция с помощью герметика, Вакафлекса или других материалов, пригодных для этой цели.

Конкретные решения принимаются исходя из точного знания места протечки и материала, в котором обнаружилось отверстие или щель. Для труб круглого сечения продаются трубные проходки, которые перекрывают стык с помощью гофрированного резинового конуса.

Наглядное видео пособие по гидроизоляции дымохода:
