Герметизация трубы на крыше:круглого и квадратного сечений

Большинство людей мечтают о своем собственном частном доме. Но если дом был построен или куплен, то хозяева могут столкнуться с различными проблемами. К примеру, выбирая систему отопления, многие останавливаются на печном. Поэтому следует провести герметизацию трубы – это одна из важнейших процедур.

Если герметизация трубы на крыше была проведена неправильно, то на стенках дымохода на крыше начнет появляться конденсат. Конденсат будет стекать по поверхности изнутри, тем самым пагубно воздействия на отопление. Если проход трубы сделан правильно, то человек получит потолок, который будет сухим, и он будет наслаждаться комфортом и уютом в своем жилом помещении.

От формы сечения печной трубы зависит форма узла прохода. Форма узла также находится в зависимости от вида материала для кровли. Герметизация дымохода осуществляется при помощи фартука, использующегося для отвода воды, которая стекает.

Необходимость гидроизоляции прохода трубы

Во время того, как труба совершает процесс отвода продуктов горения, она сильно раскалена. Если в данный момент на нее попадает влага, то она быстро испаряется – это ухудшает тягу. В дальнейшем это приведет к тому, что дымоход разрушится.

Другая причина – это возникновение конденсата в трубе. Вследствие чего появляется конденсат? Конденсат появляется из-за перепада температуры, затем начинает накапливать, и в конце понемногу начинает стекать по внутренней части дымохода. Таким образом, создается паровое давление.

Благодаря качественной гидроизоляции прохода трубы обеспечивается свобода применения приборов для отопления. Также повышается отдача тепла и придается эстетичный наружный вид конструкции. Во время отопления происходит равномерное прогревание дымоотводов. Благодаря этому конденсат может свободно и беспрепятственно испаряться.

Начало гидроизоляционных работ

Важный шаг – это разделка печной трубы. Если узел будет выполнен грамотно, то вы сможете обеспечить безопасность использования приборов для отопления.

Во время разделки трубы необходимо учитывать следующие нюансы:

• Обязательно должно соблюдаться расстояние между кровлей и опорами для устройства кровли (стропила). Расстояние должно равняться 30 сантиметров.
• Пирог кровли, который состоит из трех слоев (гидроизоляция, утеплитель и пароизоляция) не должен нарушаться. В противном случае это приведет к тому, что влага, которая попадет туда, разрушит пирог. Не забывайте, что материалы, которые используются для изоляции пирога, являются горючими, следовательно, необходимо обеспечить зазор меж слоев и трубы.
• Организация зазора состоит в монтаже короба. Короба отделяет кровлю от печной трубы. Короб создается при помощи стропил и балки. Расстояние меж трубы и короба должно составлять пятнадцать сантиметров. Внутренняя часть короба заполняется утеплителем, который является негорючим. Для фиксации пароизоляции используется специально предназначенная рамка, гидроизоляционный материал прижимают при помощи покрытия из обрешетин (обрешетка). Далее необходимо провести окантовку мест, где происходят стыки короба и материалов для изоляции. Окантовка проводится при помощи специально предназначенных лент.

Проведение защиты для дымохода

Чаще всего протечка воды происходит из-за неправильной герметизации разделки кровли или ее отсутствия. Если разделка располагается под крышей, то протечка будет происходить с нижней части, если она находится над крышей, то протечка будет в верхней части. Чтобы это устранить, проводится гидроизоляция трубы на крыше при помощи фартуков.

Алгоритм действий по проведению гидроизоляции:

• Для начала, в слое для гидроизоляции над трубой необходимо провести укладку дренажного желоба. Данный желоб предназначается для того, чтобы отводить влагу от печной трубы.
• Затем нужно провести монтаж внутреннего фартука, который обеспечит качественную герметизацию мест, где происходит примыкание покрытия кровли к каналу для выхода дыма из печи (дымоход).
• Дальше проводится укладка «галстука». Данный компонент, вырезается из материала для гидроизоляции и подкладывается под нижнюю кромку фартука, который является внутренним. Если кровельным покрытием является шифер или металлочерепица, то край «галстука» необходимо вывести меж нижних листов на кровлю. Затем необходимо на крыше из шифера или металлочерепицы выполнить бортик по краям. Сделать это можно помощи обыкновенных плоскогубцев. Сделанный бортик будет препятствовать растеканию воды по всей поверхности крыши.
• Далее проводится укладка покрытия для кровли вокруг печной трубы.
• С верхней части кровли необходимо провести монтаж внешнего декоративного фартука. Установление внешнего фартука проводится точно так же, как и внутреннего. Однако здесь происходит закрепление края к стенке печной трубы.

Фартуки для трубы и ее изоляции можно соорудить своими руками. Их также можно купить. Узлы используются для проведения дымоотводов круглого сечения через кровлю. Данные компоненты имеют название – проходы кровли. Узлы – это элемент, который состоит из листа из стали. К данному стальному основанию прикрепляется фартук, который имеет форму колпака. Внутри данного колпачка проводится дымовая труба.

Крыша через определенный период начинает усаживаться – это неизбежно. Свою целостность кровля сохраняет, но в местах, где находится примыкание кровли к печной трубе, если выполнено жесткое закрепление фартука, возникнут определенные повреждения. Поэтому согласно рекомендациям профессионалов лучше всего провести монтаж крепкой юбки-хомута, после чего ее необходимо закрепить к печной трубе. Исполнить это нужно при помощи термостойкой прокладки.

Для того чтобы обеспечить нормальную тягу нужно соорудить выходы для вентиляции. Данные выходы служат защитой от климатических осадков, а также обеспечивают тягу в приборах для отопления. Закрепляться выходы должны по вертикали. Их высота должна равняться высоте дымохода. Тогда вентиляционные выходы смогут обеспечить необходимый режим сгорания топливных ресурсов.

Гидроизоляция дымоходов из кирпича или бетона

Гидроизоляция дымохода, который сделан из кирпича или бетона, обеспечивается с помощью фартуков. Фартуки находятся в комплекте совместно с кровлей, которая была выбрана для покупки. В комплекте с черепицей из керамики идут ленты из алюминия. Край алюминиевой ленты обработан клеевым составом.

Если была выбрана металлочерепица, то в качестве фартука используется листы из металла. Цвет таких листов точно такой же, как и у самой кровли. Если в качестве кровельного материала используется битумная черепица, то герметизацию проводят с помощью ендового ковра.

Если проводится герметизация печной трубы на кровле с помощью лент, то алгоритм действий такой:

• Часть ленты, которая является продольной необходимо приклеить к печной трубе. Другую часть нужно приклеить к самой крыше.
• Ту сторону клеевой ленты, которая приклеена к печной трубе, необходимо зафиксировать при помощи профильной планкой из металла. Такая планка закрепляется благодаря дюбелям, которые обладают термостойкостью.
• Участок, где произошел стык металлической профильной планки и печной трубы, необходимо промазать герметиком. Данную процедуру нужно провести и с местами крепления. Герметик должен обладать влагостойкостью. Благодаря данному виду герметика, исключено попадание какой-либо влаги под фартук. Так вы обеспечите герметичность конструкции.

Способы проведения герметизации печной трубы с использованием других материалов схожи с данным методом.

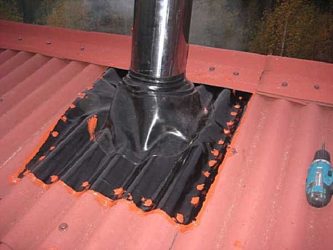

Гидроизоляция трубы с круглым сечением

Гидроизоляция понадобилась из-за сильного распространения сендвич-труб, которые являются практичными и достаточно дешевыми. Провести гидроизоляцию в данном случае достаточно просто, так как для данной процедуры применяется трубная проходка.

Проходка похожа на стальной или алюминиевый короб. Алгоритм действий:

• Необходимо устроить покрытие из обрешетин (деревянная обрешетка) вокруг самого дымохода. Далее проводится укладка кровельного материала.
• В части из полимера нужно вырезать отверстие с необходимым диаметром. Надо надеть непосредственно фартук на трубу дымохода.
• Чем замазать места стыков? Места стыков необходимо загерметизировать при помощи герметика, который обладает жаростойкостью. Далее при помощи саморезов нужно закрепить проходку к покрытию из обрешетин. Шаг должен равняться десяти сантиметрам.

Так проводится гидроизоляция дымоходов круглого сечения.

Гидроизоляция трубы с квадратным сечением

Процедура выполняется поэтапно:

• Гидроизоляционную пленку необходимо разрезать, после чего он укладывается на поверхность печной трубы внахлест. Данный гидроизоляционный материал следует приклеить на дымоход при помощи битумной мастики. Заделка происходит при помощи данного материала.
• С верхней части пленки необходимо закрепить покрытие из обрешетин под фартук. Десять сантиметров – это расстояние, которое должно составлять между рейкой и стенкой.
• Места стыков нужно заделывать с помощью жаростойкого герметика.
• В конце необходимо провести укладку кровельного материала сверху нижнего фартука.

Так проводится гидроизоляция печной трубы с квадратным сечением.

Итог

Проведение гидроизоляционных работ печной трубы – важный и ответственный момент. От данной монтажной работы зависит целостность пирога кровли. Также находится в зависимости и безопасность эксплуатации приборов для отопления.

Всю работу можно выполнить своими руками, но лучше доверить специалистам, потому что необходимо иметь определенные знания и опыт. Стыки обрабатываются материалом, который обладает герметизирующим свойством. Так проводится герметизация печной трубы на крыше.

Источник: https://kirpich174.ru/publications/germetizacija-truby-na-kryshe-kruglogo-i.html

Герметизация печной трубы на крыше: для чего это нужно

Герметизация трубы на крыше – проблема, с которой приходится сталкиваться, обеспечивая нормальные условия для любого сооружения, оборудованного печью. Это может быть дом, баня, производственное или подсобное помещение. Ненадлежащим образом проведенная герметизация обернется образованием на стенках трубы конденсата. Испаряющийся при обогреве конденсат ухудшит тягу, увеличит давление, что может привести к образованию трещин и даже разрушению трубы.

Герметизация печной трубы производится разными материалами и способами, в зависимости от типа кровли и вида дымохода

Зачем проводить гидроизоляцию дымохода

Установка дымохода на крыше нарушает ее герметичность, создает проблемы с гидроизоляцией кровли.

Через дымовую трубу удаляются отработанные продукты горения, сохраняющие достаточно высокую температуру. Стенки дымохода разогреваются и практически мгновенно испаряют попадающую на них холодную атмосферную влагу. Испарением создается дополнительное давление. Оно нежелательно, так как препятствует нормальной тяге. Влияние дополнительного давления способно привести даже к разрушению печной трубы.

Важно знать! Возникновение резкого температурного перепада также приводит к образованию конденсата на внутренних стенках трубы. Накапливающийся конденсат стекает вниз, создается паровое давление.

Проведение гидроизоляции надлежащим образом позволяет избежать описанных нежелательных явлений. Эксплуатация отопительных приборов будет протекать в соответствии с заявленными параметрами, без ухудшений. Не будет происходить падения уровня теплоотдачи. Равномерность процесса разогрева позволит легко испарить конденсат и вывести в атмосферу вместе с дымом.

Обустройство дымохода согласно правилам пожарной безопасности

Отвод отработанных продуктов горения через трубу дымохода следует осуществлять, соблюдая правила пожарной безопасности. Печные газы вполне могут привести к возгоранию кровли, особенно ее деревянных несущих конструкций.

Проводить работы по герметизации дымохода требуют правила пожарной безопасности

Во избежание воспламенения:

• строительными нормативами регламентированы размеры зазора, который в обязательном порядке оставляют между трубой и элементами кровли, подверженными воспламенению;
• этот участок обрабатывается материалами, которые поспособствуют снижению опасности, к примеру, асбестом;
• проходящая через кровельный пирог часть дымохода изготавливается, по обыкновению, в виде короба с применением оцинкованного металла. Пространство между внутренней стенкой короба и трубой заполняется негорючими материалами.

Современные кровельные технологии позволяют устанавливать проход дымохода на коньке или скате крыши. Ранее подобная установка на коньке крыши требовала соответствующих изменений в системе стропил, а установка на скате кровли – могла обернуться зимой образованием кармана, накапливающего снег. Современные изолирующие материалы легко завести под коньковую планку, исключив возможность протечки.

С чего начинать гидроизоляцию

Безопасность работы отопительных приборов во многом определяется правильно проведенной гидроизоляцией при разделке трубы на крыше. Проводя эту операцию учитывают, что:

• каким бы ни было кровельное покрытие, следует добиться сохранения определенного расстояния между стропильной системой и крышей. Если кровля уложена из негорючих материалов – 10-25 см, если из горючих – 15-30 см;
• конструкция сложного кровельного пирога, включающая слои гидроизолята, утеплителя и пароизоляции, не должна нарушаться. Попадание влаги внутрь кровельного пирога приведет к его разрушению. Изолирующие слои, составляющие кровельный пирог, ввиду их горючести, требуется отделить от печной трубы зазором;

Устанавливая дымоход, следует позаботиться о том, чтобы между трубой и крышей оставался зазор, который заполняется изолирующими материалами

• зазор обустраивается посредством монтажа короба, который отделит трубу от крыши. Расстояние между внутренней стенкой короба и трубой – примерно 15 см. Внутреннее пространство короба заполняется негорючими теплоизоляционными материалами.

Изоляционные пленки в кровельном пироге разрезаются «конвертом», подтягиваются к поперечной балке и стропилам и прикрепляются гвоздями. Гидроизоляция прижимается обрешеткой, пароизоляция фиксируется с помощью специальной рамки. Специальными лентами окантовываются стыки короба и изоляционных слоев кровельного пирога.

Как провести гидроизоляцию

Протечка на крыше, появившаяся около трубы, обычно связана с некачественным проведением герметизации разделки крыши. Во избежание протечки устанавливаются изоляционные фартуки. Их монтаж проводится в следующем порядке:

1. Чтобы отвести от дымовой трубы влагу, в гидроизоляционный слой над печной трубой укладывают дренажный желоб;
2. Полная герметичность стыка между кровельным покрытием и дымоходом обеспечивается монтажом внутреннего фартука.
3. Из гидроизоляционного материала вырезается подложка, размещаемая под нижней кромкой внутреннего фартука. Край такого «галстука», если кровля выполнена из металлочерепицы или шифера, выводится на ее поверхность между нижними листами. С помощью плоскогубцев по краям конструкции создается бортик, призванный направлять воду вниз по скату.
4. Укладывается кровельное покрытие вокруг трубы.
5. Проводится установка наружного декоративного фартука поверх кровли. Единственное отличие от установки внутреннего фартука состоит в закреплении верхней кромки непосредственно к стенке трубы.
6. Изоляционный фартук изготавливают либо самостоятельно, либо приобретается изготовленный промышленным способом кровельный проход. Его основание – стальной лист, на который крепится фартук в виде колпачка. Дымовую трубу пропускают внутри фартука.

Вокруг трубы обязательно должен быть фартук из негорючего материала, лучше всего из металла

Материалы для герметизации

Материалы, позволяющие успешно герметизировать трубу на крыше делятся на три вида:

1. Вата. Ее выпускают в виде рулонов или измельченной, с укороченными муллитокремнезистыми волокнами. Она отличается:

• высокой термостойкостью;
• низкой теплопроводностью и небольшой теплоемкостью;
• химической стойкостью;
• стойкостью к вибрациям, деформациям, термоударам;
• незначительной плотностью и эластичностью;
• плотным прилеганием к конструкциям;
• огнестойкостью;
• хорошей электро- и звукоизоляцией.

2. Рулонные фильтры. Выполняются из волокон, включающих муллитокремнезистый состав. Отличаются гибкостью, легко режутся ножом. Их легко зафиксировать механическим креплением или использовав неорганический клей.

3. Асбестовые или каолиновые плиты. Также выполняются из муллитокремнезистого волокна. Проявляют устойчивость при воздействии щелочей и кислот, но при высокой температуре требуется дополнительная изоляция материала от воздействия высококонцентрированной кислоты или щелочи. Каолиновые и асбестовые плиты отличаются:

• устойчивостью к воздействию воды, пара, минеральных масел;
• устойчивостью к воздействию расплавов цветных металлов;
• низкой теплопроводностью;
• эластичностью и небольшой плотностью;
• низкой теплопроводностью;
• хорошей звукоизоляцией;
• сохранением электроизоляционных свойств при температуре 700-800º С;
• устойчивостью к вибрациям и деформациям.

Для герметизации дымовых труб подходят материалы на основе асбеста, поскольку он не горюч

Заделка квадратной трубы на шиферной крыше

Традиционно кирпичному дымоотводу на шиферной крыше герметичность придавалась созданием утолщения на уровне кровли. Шифер не позволяет применять специальные детали для изоляции, поэтому ее добиваются, устраивая цементно-песчаный фартук:

1. Щели между трубой и кровлей перекрываются подворотничками. Их изготавливают из полосок оцинкованной стали, примыкающих частью к кирпичной трубе, а другой частью – к шиферу..
2. Производится заливка стального оклада цементно-песчаным раствором, поднимающимся над уровнем крыши. При использовании картонного цилиндра заливку выполнить легко.
3. Чтобы отвести воду, со стороны конька сооружается наклонный выступ.

Иногда щель между трубой и кровлей перекрывается картонным цилиндром, обернутым в полиэтиленовую пленку, а бортик водоотвода вылепливается из пластилина. В таком случае после затвердевания залитого асбестоцементного раствора производится удаление цилиндра и бортиков.

Обратите внимание! Такая конструкция вряд ли произведет эстетическое впечатление, но герметичность обеспечит.

Заделка круглых многослойных дымоходов

Герметизация современного круглого дымоотвода облегчается тем, что труба укомплектована необходимыми приспособлениями. Готовый фартук-колпак состоит из металлического листа с отверстием, которое закрывается наклоненным к листу усеченным конусом колпака. Установка проходит следующим образом:

1. Проделав в гидроизоляции отверстие, мастикой приклеивают к предварительно прогрунтованной для повышения адгезивных свойств трубе края материала.
2. Лист прикрепляется к обрешетке, трубу пропускают через колпак. Стык колпака и стенок перекрывается стальным хомутом, снабженным термостойкой прокладкой.

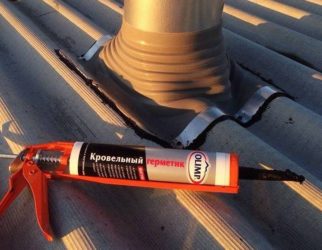

Для круглого металлического дымохода можно использовать специальный герметик

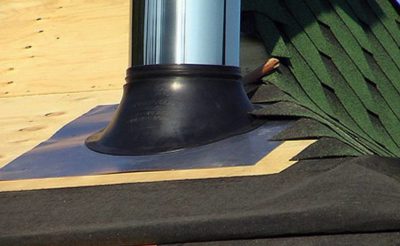

Помимо металлических фартуков-колпаков возможно использование специальной эластичной гибкой трубной заделки. Герметик гибкий для печных труб может использоваться, чтобы заизолировать любые дополнительные элементы на крышах.

Заделка квадратной трубы на кровле из металлочерепицы, ондулина, профнастила

На крышах из металлочерепицы или профнастила для герметизации используются планки примыкания.

Гидроизоляционную мембрану на участке, где проводится монтаж дымоотвода, разрезают и частично удаляют. Остальная часть гидроизоляции крепится к стенкам трубы, перекрывая их на 5-10 см. К стенкам мембрана приклеивается битумной мастикой.

Металлический фартук вокруг дымоотвода собирается из внешних и нижних планок примыкания. Внешняя планка примыкания заливается герметиком для трубы дымохода.

Важно! Укладывая фартук под металлочерепицу, нижний и боковые элементы, выполненные их гладкого металла, заводят под кровельный материал, верхний элемент – под конек, применяя уплотнители и герметик.

Сверху вручную укладывается кровельный материал, места стыков обрабатываются герметиком.

При работе на ондулиновой кровле после закрепления пленки гидроизоляции из металлических уголков формируются нижний и верхний галстуки. Конструкция накрывается листами ондулина, сверху устанавливается фартук. Для обработки швов применяется битумная мастика.

Источник: http://TrubaMaster.ru/dymovye/germetizaciya-pechnoj-truby-na-kryshe.html

Тонкости обустройства гидроизоляции трубы на крыше

Крайне редко можно встретить кровлю, на которой полностью отсутствуют вентиляционные выходы, дымовые трубы, стойки для антенны и тому подобные конструкции. Они, безусловно, необходимы, но их наличие нарушает целостность покрытия и становится потенциально опасным для проникновения влаги внутрь кровельного пирога. Грамотная гидроизоляция трубы на крыше необходима не только для защиты кровли от излишней влаги, но и как мера безопасности, предотвращающая разрушение дымоотвода.

-инструкция по установке разделки вокруг печной трубы ↑

Дымовая труба, которая отводит продукты горения, во время работы отопительного прибора бывает раскалена. Холодная влага, попадающая на нее, моментально испаряется, создавая нежелательное дополнительное давление, препятствующее нормальной тяге. Этот процесс может привести даже к разрушению дымохода.

Еще один неприятный фактор – появление конденсата в печной трубе. Он возникает из-за резкого температурного перепада, скапливается на стенках и постепенно стекает вниз, создавая паровое давление. Чтобы предотвратить эти опасные явления, необходима грамотная гидроизоляция дымохода. То есть проведение комплекса защитных мероприятий, препятствующих проникновению влаги внутрь конструкции.

Дымоотводы с гидроизоляцией обеспечивают безопасность использования отопительных приборов, увеличивают их теплоотдачу и отличаются привлекательным внешним видом. В процессе отопления помещения они прогреваются очень равномерно, поэтому конденсат легко испаряется и вместе с дымом выносится в атмосферу.

Грамотная гидроизоляция дымохода обеспечивает безопасность функционирования отопительных приборов

С чего следует начинать гидроизоляционные работы ↑

При обустройстве дымохода важнейшим моментом считается разделка трубы на крыше. От грамотного выполнения узла зависит, по большому счету, безопасность эксплуатации отопительных приборов. Гидроизоляция играет здесь не последнюю роль.

При монтаже разделки трубы важно учитывать такие моменты:

• При любом кровельном покрытии должно быть соблюдено определенное расстояние между крышей и стропилами. Для кровли из горючих материалов оно составляет 15-30 см, а для негорючих – от 10 до 25 см.
• Сложный кровельный пирог, состоящий из слоев гидроизоляции, утеплителя и пароизоляции, не должен быть нарушен. Иначе влага попадет внутрь и разрушит его. Важно помнить, что изолирующие материалы внутри «пирога» горючи, поэтому необходимо организовать зазор между слоями и печной трубой.
• Обустройство зазора состоит в монтаже короба, отделяющего крышу от трубы. Он изготавливается из поперечной балки и стропил. Расстояние между трубой и стенкой короба должно составлять около 14-16 см. Пространство внутри короба заполняется негорючей теплоизоляцией. Изоляционные пленки из кровельного пирога разрезают «конвертом», подтягивают до поперечной балки и стропил и надежно прикрепляют гвоздями. Пароизоляцию пирога фиксируют специальной рамкой, гидроизоляцию прижимают обрешеткой. Все места стыков короба и изоляционных материалов окантовываются специальными лентами.

Варианты правильного размещения дымоходов над кровлей

Как защитить дымоход от влаги ↑

Практика показывает, что чаще всего протечки воды на крыше около трубы связаны с некачественной герметизацией разделки крыши. Если разделка под кровлей, протекать будет снизу, если поверх – сверху. Чтобы это предотвратить, при помощи установки изоляционных фартуков производится гидроизоляция дымохода на крыше.

Работы производятся в несколько этапов:

• Прежде всего, в гидроизоляционном слое над печной трубой укладывается дренажный желоб, предназначенный для отвода влаги от дымовой трубы.
• Затем монтируется внутренний фартук, обеспечивающий полную герметизацию примыкания кровельного покрытия к дымоходу.
• Далее укладывается так называемый «галстук». Это элемент, вырезанный из гидроизоляционного материала, подложенный под нижнюю кромку внутреннего фартука. Конструкция обязательно должна доходить до самого края кровли. В случае, если крыша покрыта шифером или металлочерепицей, край галстука выводится между нижними листами покрытия на поверхность кровли. По краям конструкции обязательно при помощи плоскогубцев выполняется бортик, который не даст воде растекаться по крыше, а направит ее по скату вниз.
• Вокруг трубы укладывается кровельное покрытие.
• Поверх кровли монтируется наружный декоративный фартук. Он устанавливается таким же способом, как и внутренний. Единственное отличие в том, что верхняя кромка закрепляется прямо к стенке трубы.

Герметизация дымохода рубероидом и установка “фартука”

Изоляционные фартуки изготавливаются самостоятельно, но при желании можно приобрести изготовленные промышленным способом узлы, предназначенные специально для этих целей. Они применяются для проводки сквозь крышу дымоотводов круглого сечения и называются кровельные проходы. Узлы представляют собой элемент, состоящий из плоского листа стали в виде основания, к которому крепится фартук, выполненный в виде колпачка. Внутри него пропускается дымовая труба.

Важно: Кровля с течением времени неизбежно усаживается. Целостность крыши сохраняется, но там, где расположены примыкания кровли к трубе, при жестком закреплении фартука могут появиться повреждения. Постоянное температурное расширение дымоотвода со временем чаще всего приводит к такому же результату. Поэтому специалисты рекомендуют вместо жесткого крепления фартука монтировать в месте соединения прочную юбку-хомут из стали и закреплять ее к дымовой трубе эластичной термостойкой прокладкой.

Кровельные проходки выпускаются в разной цветовой гамме, чтобы проще было подобрать нужный вариант

Для обеспечения печной тяги необходимо обустроить на кровле вентиляционные выходы. Они формируют воздушные потоки, защищают вентиляцию от попадания атмосферных осадков и создают тягу в отопительных приборах. Выходы должны быть закреплены строго вертикально и по высоте быть равными дымоходу, только в таком случае воздушные потоки, образующиеся в них, будут достаточно сильными для обеспечения оптимального режима сгорания топлива в приборе отопления.

Гидроизоляция трубы – ответственное дело. От правильности его выполнения зависит не только целостность кровельного пирога, но и безопасность использования отопительных приборов. Выполнить все работы самостоятельно, конечно, можно, но при этом нужно рассчитать свои силы и быть уверенным в том, что все будет смонтировано абсолютно правильно. Если все-таки появились сомнения в своей компетенции, лучше доверить установку гидроизоляции специалистам и получить в короткие сроки узел, смонтированный по всем правилам.

Источник: http://GidroGuide.ru/montazh/gidroizolyaciya-truby-na-kryshe.html

Особенности и способы герметизации печной трубы на крыше из профнастила

27.02.2018

Профнастил – популярный материал для крыши. Он отличается долговечностью, прочностью, устойчивостью к перепадам температур, гниению, коррозии и длительному воздействию ультрафиолета. К тому же с помощью профнастила можно монтировать кровлю быстро и недорого. При этом следует уделить особое внимание отделке места примыкания печной трубы к профнастилу. Полноценная герметизация печной трубы на крыше из профнастила гарантирует длительный срок службы и высокие эксплуатационные характеристики кровельного материала.

Необходимость качественной гидроизоляции прохода на кровле

Профнастил является качественным и долговечным кровельным материалом, который обладает хорошей несущей способностью, а также устойчивостью к коррозии и гниению. Крыша дома может иметь не только отверстия для вентиляции, но и печную трубу. Наличие различных отверстий приводит к нарушению гидроизоляции кровельного материала, поэтому крайне важно провести герметизацию стыков.

Качественная герметизации – надежная защита от протечек

Если провести процесс герметизации неправильно, могут возникнуть такие проблемы:

1. Протечки. Если в процессе монтажа кровли остались неизолированные щели, это приводит к проникновению влаги в дом, отсыриванию потолка и стен, возникновению грибка.
2. Гниение стропил. При попадании влаги через стыки дерево, из которого изготовлены стропила, гниет и разрушается.
3. Коррозия профнастила. Верхний слой профнастила покрыт антикоррозийным веществом. Но его внутренняя сторона может быть повреждена при попадании влаги.
4. Снижение теплоизоляции. При попадании влаги снижается способность кровли защищать дом от холода.

Для качественной заделки стыков существуют различные способы и материалы для герметизации.

Выбор место вывода печной трубы

Отделка стыков зависит от выбора места выхода дымохода. Поэтому следует заранее продумать, как вывести трубу через крышу из профнастила. Вывод дымохода может находиться в следующих местах:

1. На коньке. Оптимальное решение в том случае, если крыша изготовлена из профнастила. Если вывести печную трубу на коньке, можно практически полностью исключить риск образования конденсата, снежных карманов, а также возникновения протечек. При этом стык между кровельным материалом и дымоходом необходимо обработать герметиком, а также дополнительно обшить декоративным фартуком.
2. Около 60 см от конька. Установка выхода в таком месте также считается удачным. Она препятствует возникновению протечек. Для защиты стыка используются эластичные проходки.

Сложность монтажа гидроизоляции зависит от месторасположения дымохода. Чем ниже по скату расположен проход трубы через крышу из профнастила, тем сложнее сделать гидроизоляцию между дымоходом и кровлей.

Различные способы гидроизоляции можно найти в видео:

Основные методы и материалы для герметизации печной трубы

Существует несколько эффективных методов, как заделать трубу на крыше из профнастила, каждый из которых обладает рядом преимуществ и недостатков. Герметизация печной трубы на крыше чаще всего выполняется при помощи защитных фартуков и эластичных колпаков.

Эластичный колпак

Для гидроизоляции проходов круглого сечения рекомендуется использовать эластичный колпак. Для его производства используется прочный и долговечный латекс, который должен выдерживать значительные перепады температур и постоянное воздействие прямых солнечных лучей.

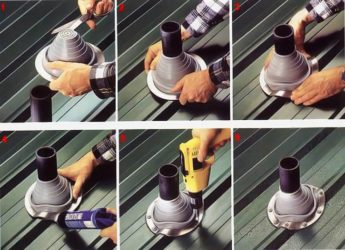

Монтаж колпака производится в такой последовательности:

1. Узкую часть колпака необходимо обрезать, чтобы латекс плотно прилегал к проходу.
2. Натянуть на трубу резиновый колпак до места его соединения с кровлей.
3. Прикрепить основание колпака к профнастилу при помощи самоклеящейся основы. Предварительно следует снять защитный слой, после чего плотно прикрепить колпак к кровле. Поверхность профнастилу перед монтажом гидроизоляции следует тщательно очистить от пыли и других загрязнений.
4. Укрепление колпака производится саморезами, а заделка щелей на крыше из профнастила выполняется при помощи герметика.
5. Для дополнительной защиты сверху монтируется фартук. Он может быть выполнен в разных цветах, что позволяет подобрать его под цвет кровли.

Гидроизоляция дымохода с круглым сечением

Монтаж колпака не вызывает сложностей. Главное – приобрести данный строительный элемент правильного сечения в зависимости от диаметра отверстия дымохода.

Защитные фартуки

Для защиты печной трубы могут использоваться не только резиновые колпаки, но и фартуки из различных материалов. Для гидроизоляции печной трубы с круглым сечением рекомендуется использовать защитные фартуки, изготовленные из оцинкованной стали. В данном случае место стыка фартука с крышей дополнительно защищается стальным хомутом, а все щели заделываются герметиком.

Герметизировать дымоход с прямоугольным сечением сложнее. В данном случае фартук должен состоять из нескольких деталей. Герметизация в данном случае происходит по такой схеме:

1. Гидроизоляция кровли крепится к фартуку с помощью строительного скотча.
2. По периметру дымохода необходимо сделать канавка небольшой глубины.
3. Верхний край планки необходимо присоединить к канавке с помощью герметика.
4. Защитный фартук состоит из четырех частей. На каждой стороне прямоугольной трубы используется отдельная часть. Нижняя часть фартука плотно крепится к проходу. Выполнять это нужно с нахлестом в 10 см. Для крепления деталей следует использовать специальные саморезы для профнастила.
5. Для предотвращения протечек под нижний фартук рекомендуется поместить галстук.
6. По такому же принципу следует монтировать и остальные части герметизации дымохода.

Гидроизоляция дымохода на крыше из профнастила

Выполнение гидроизоляции крыши из профнастила является несложным, но обязательным процессом. Крайне важно правильно заделать стыки, а также выбрать оптимальный материал для защитных фартуков.

Особенности и способы герметизации печной трубы на крыше из профнастила Ссылка на основную публикацию

Источник: https://viascio.ru/krovlya/germetizatsii-pechnoj-truby-na-kryshe-iz-profnastila

Кровельный уплотнитель дымохода: как выбрать?

Дымовая труба считается одним из наиболее сложных по конструкции узлом крыши. Герметизация изделия должна проводиться при помощи современного кровельного надежного уплотнителя для дымохода. Для изолирования дымовыводных каналов применяют асбест, рубероид, цементные и битумные растворы. Но все больше владельцев дач отдают предпочтение эластичному «Мастер Флеш».

Что учитывать во время работ?

Выполнение отделки дымоотводящих путей подразумевает создание оклада или фартука из прямоугольных листов металла. Ширина изделий равняется 40 см, а длина – соответствует размеру трубы. Пластины требуется загнуть, ориентируясь на угол движения дыма. Чтобы рассчитать длину отделки, стоит учесть:

• размер дымохода;
• угол, который имеет скат;
• разновидность кровельного покрытия.

Черепичные крыши или конструкции, покрытые профнастилом, соединяют в технике лежачего фальца. Скатные кровельные сооружения нуждаются в специальном «бортике» из деревянного бруса, предотвращающем воздействие погодных факторов.

Традиционные материалы для уплотнения

При покупке дымоходной облицовки стоит ориентироваться на разновидность материала, из которого сделан дымоход. Эксперты советуют работать:

• кровельным кирпичом. Прочные плиты устойчивы к температурным колебаниям и влиянию агрессивных сред. Полнотелые кирпичи укладывают на цементную массу, а швы обрабатывают затиркой;
• клинкерной плиткой. Изразцы отличает легкий вес, что идеально подходит для высоких дымоотводных конструкций;
• штукатуркой. Недорогая стоимость смеси делает ее доступной для строительных работ с небольшим бюджетом. Рыхлая фактура состава требует усиления стяжкой из цемента или цементно-известкового теста. Дополнительно нанесенную и высохшую массу покрывают силиконовыми составами;
• плитами из цементных волокон. Небольшие пластины характеризуются прочностью, устойчивостью к ультрафиолету и перемене климата. Экологичный негорючий материал с гладкой либо структурированной фактурой за счет малого веса легко монтируется;
• сланцем. Натуральный материал подходит для облицовки кровли или дымохода. Помимо уплотнения прямоугольные, чешуйчатые или восьмиугольные панели создают привлекательный декор трубы.

Выбирая тип материала для самостоятельного уплотнения, отдайте предпочтение стальным листам – они характеризуются прочностью, пластичностью и простотой использования.

Особенности изготовления фартука из стали

Стальной фартук накладывается на дощатый кровельный настил, покрытый жидким или листовым рубероидом. Мероприятия по организации уплотнения предусматривают:

• загибание краев фартука на стенки дымоотводной конструкции;
• укладку брусовой обрешетки в начале и конце трубы;
• размещение черепицы поверх обрешетки;
• прорезание паза на стене трубы – в нем размещается верхняя часть фартука;
• крепление элементов стального каркаса по стенам трубы. Работать начинают снизу;
• заполнение пазов с верхней частью фартука кровельным силиконом или специальным герметиком.

Герметизировать кровельное отверстие рекомендуют при монтаже дымохода.

Рулонная изоляция

Для герметизации труб большого диаметра и квадратной формы выпускается рулонная изоляция, армированная алюминиевой полосой. Она имеет свои нюансы монтажа:

• материал необходимо отрезать на 30 см больше, чем диаметр дымохода для того, чтобы закрепить его внахлест;
• при приклеивании изоляции необходимо подогнуть ее так, чтобы край заходил на дымоход на высоту около 5 см;
• после окончания формирования краев рулонной изоляции необходимо закрепить ее с помощью специального силиконового клея. Крепеж усиливается шурупами небольшого размера.

После окончания фиксации изоляции ее можно покрасить в цвет кровельного полотна.
Скорость строительства обеспечивает инновационный материал – «Мастер Флеш». Специальные проходки из эластичной резины характеризуются длительным сроком эксплуатации, стойкостью к агрессивным средам.

«Мастер Флеш» — новое слово в уплотнении дымоходов

«Мастер Флеш» представляет собой эластичный уплотнитель, герметизирующий места стыков дымохода и кровельного материала. Он является жестким основанием из силикона или резины с кольцами разного диаметра в верхней части. Для усиления изделия используют прокладку из алюминия.

Разница между резиновыми и силиконовыми материалами

Накладка для дымохода имеет вид конуса и угол наклона в зависимости от ската крыши. Конусы с углом 90º применяют для плоской кровли. Скатное кровельное покрытие герметизируют крызой с выступом колец на 45-30º.
Для изготовления уплотнителя применяют силикон или EDPM-резину. Исходное сырье различается по своим качествам:

• силиконовые конусы отличаются большей эластичностью. При выдержке температуры до 315 ºС разрушаются под воздействием ультрафиолета;
• резина плавится при температурах, больших 185 ºС, но стойка к ультрафиолетовому излучению.

На стоимость конструкции «Мастер Флеш» влияет материал и диаметр изделия.

Преимущества материала

Современная конструкция для герметизации дымоотводной трубы обладает рядом преимуществ:

• эластичность, которая обеспечивает плотное прилегание трубы к материалу;
• устойчивость к температурным изменениям, что особенно хорошо в регионах с суровым климатом;
• огнеупорность (сохранение своих качеств при температурах 185 – 315 ºС в зависимости от разновидности материала);
• длительный срок службы – около 30 лет;
• не требует особых навыков, усилий и специфических инструментов для монтажа;
• можно устанавливать в любое время года.

Применение уплотнительной конструкции «Мастер Флеш» избавляет от необходимости дополнительного использования уплотнительных материалов.

Особенности установки

Уплотнение современного типа не нуждается в специфических знаниях в области строительства, достаточно следовать инструкциям по установке:

• Верх резинового конуса должен быть на 20% меньше диаметра трубы, поэтому если есть излишки – их нужно подрезать (для удобства можно воспользоваться ножницами с крючковатым концом);
• Монтаж производится путем натягивания конструкции на трубу. Для облегчения продвижения по дымоходу рекомендовано смочить конус водой или смазать мылом. Тянуть следует, держась за верхушку, во избежание деформации основы.
• Основание, армированное алюминиевым листом, заводится под близлежащий край кровельного покрытия для предотвращения попадания влаги в конструкцию;
• Место стыковки верхнего края резинового конуса с трубой необходимо тщательно промазать герметизирущими составами для дополнительного укрепления. Вместо них можно использовать металлический хомут.

Для дополнительной фиксации конструкции можно прикрутить основание шурупами к крыше, используя при этом резиновые шайбы для уплотнения отверстий.
После монтажа устройство остается подвижным, что дает преимущество при расширении трубы в процессе нагревания.

Выбор уплотнителя

Чтобы правильно подобрать кровельный современный уплотнитель для дымохода «Мастер Флеш», необходимо руководствоваться следующими данными:

• для уплотнения дымохода, расположенного на скатной крыше с уклоном 10-45 градусов с покрытием кровельной сталью, битумной черепицей, пластиком используются герметизирующие конструкции с гибким квадратным или круглым основанием.
• в случае наклона кровли от 45 до 60 градусов, применяют уплотнители с армирующей полосой из алюминия.
• если наклон крыши составляет более 60 градусов, устанавливаются модели «Мастер Флеша» с увеличенной площадью основания. Такие конструкции так же монтируются на кровлю, покрытую шифером или черепицей.
• при монтаже стоит учитывать физические свойства силикона и резины. Силиконовые конструкции полностью устойчивы к любым изменениям температурного режима, в отличие от этил-пропиленового каучука, у которого верхний предел терпимости к высоким температурам +140 градусов.

Для случаев, когда нет возможности надеть герметизирующую конструкцию сверху на дымоход, разработаны модели с боковым замком.
Кровля с использованием уплотнителя «Мастер Флеш» вокруг дымохода обеспечивает надежную защиту от протекания воды в отверстия для трубы. Монтировать современный изоляционный материал возможно самостоятельно, без привлечения специалистов.

Источник: https://idachi.ru/stroitelstvo-i-remont/dymohody/krovelnyj-uplotnitel-dymohoda.html
