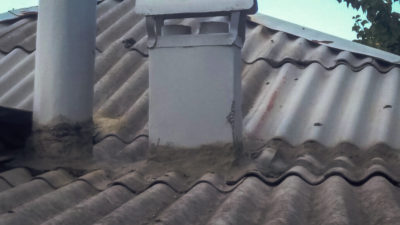

Гидроизоляция печной трубы на шиферной крыше

Заделка трубы на шиферной крыше своими руками

Классическими устройствами для обогрева любого жилого здания являются топливные котлы и печи, работающие на твердом, жидком или газообразном виде топлива. Продукты горения топлива удаляются из помещений через дымоход, который выводится через кровлю. При его установке и выводе трубы над всегда происходит нарушение герметичности, что приводит к проблемам кровельной гидроизоляции. Поэтому при монтаже требуется особая аккуратность и тщательность проведения работ, чтобы минимизировать нарушение герметичности и полностью заделать полученные щели. Иначе крыша будет протекать.

Вывод дымохода над поверхностью крыши и проведение его гидроизоляции для каждой кровли имеет свои особенности. В этой статье рассмотрим, как осуществить установку и провести герметизацию его стыка с шифером.

Монтаж дымохода

Чтобы осуществить вывод в месте, которое минимально нуждается в гидроизоляции, и устранить потери герметичности, необходимо решить две основные задачи:

1. выбрать оптимальное место расположения дымоотвода на поверхности крыши;
2. обеспечить безопасную и герметичную стыковку кровельных прослоек с трубой.

Выбор места расположения трубы на поверхности крыши

Расположение должно быть ближе к коньку (в случае двускатной конструкции). Он должен возвышаться над коньком не меньше, чем на 0,5 м. Оголовок также должен быть выше уровня поверхности кровли на 0,5 м.

Наглядно схема расположения трубы на двускатной крыше показана на схеме:

Такое расположение дымохода объясняется минимальным скоплением осадков в этом месте. Здесь собирается меньше снега зимой и вероятность протечки в месте стыка будет незначительной при его таянии.

Безопасность и герметичность стыковки дымохода с кровлей

Кровля утепленного дома имеет многослойное устройство, включая кроме верхнего кровельного покрытия, слой пароизоляции, гидроизоляции и утеплителя. Такую конструкцию называют «кровельным пирогом». Она защищает дом от снега, ветра и дождя, сохраняет тепло внутри него и обеспечивает длительную эксплуатацию.

При выводе дымохода непрерывность прослоек пирога нарушается. Они изготовлены из горючих материалов. В месте стыка, при неправильно проведенной изоляции, могут подвергнуться оплавлению или возгоранию. Поэтому укладывать их встык нельзя. Между трубой дымохода и кровлей нужно оставлять безопасный зазор.

Листы шифера невозможно уложить впритык к трубе. При выводе её через шифер образуются щели, которые без проведения герметизации будут пропускать влагу во внутреннее подкровельное пространство.

Процесс герметизации для разных конструкций может отличаться. Он может иметь круглую, прямоугольную или квадратную форму. Квадратный или прямоугольный дымоход обычно выполнен из кирпича, круглый – из металла или асбестоцемента.

Подготовка материала и инструмента

Для проведения вывода трубы и герметизации ее стыка понадобятся различные вспомогательные материалы. Условно они делятся на две функциональные группы:

1. Материалы, предназначенные для герметизации щелей, образованных при стыке кровли с трубой дымоотвода. К ним относятся различные фартуки, подворотнички проходки. Они могут быть выполнены из стали с оцинкованной поверхностью, силиконовых или резиновых материалов. Эти изделия обеспечивают поверхностное покрытие стыковых щелей;
2. Различные герметики, предназначенные для защиты от влаги внутри щелей, смеси с цементной основой, битумная мастика, а также современные изделия для герметизации. Например, самоклеящиеся материалы в виде ленты.

Для щелей меньше 5 мм в основном применяют термоустойчивые герметики. При размере щели более 1 см используются растворы на основе цемента, а также фартуки и уплотнители, изготовленные из разных материалов.

Для выполнения работ потребуются также инструменты:

• отвертки, шуруповерты, саморезы;
• молоток;
• ножовка или болгарка;
• пистолет для нанесения герметика.

Устройство обрешетки и вывод дымохода через шифер

Обрешётку для кровли делают из бруса 50х50 мм для шифера, имеющего обычный профиль. Если профиль листов усиленный, то для обрешетки рекомендуют использовать брус 75х75 мм.

Обрешетка может быть однослойной и двухслойной.

При монтаже однослойной обрешетки доски или брус закрепляют перпендикулярно к стропилам. Шаг обрешетки должен быть 500 – 550 мм, либо 750 – 800 мм.

Для двухслойной конструкции обрешетки сначала крепят к стропилам доску в параллельном направлении к коньку, а затем к ней закрепляют брус. Общий продольный и поперечный размер обрешетки должен соответствовать кратному размеру шиферных листов, чтобы поместилось их целое число. С этой целью регулируют расположение свесов.

Общее правило при укладке шифера: каждый шиферный лист обязательно должен располагаться на трех брусьях. Один из них должен находиться под центром листа, а два других – по кромкам.

В месте будущего расположения дымохода к обрешетке монтируют закладные элементы. Деревянные бруски обрешетки и стропил должны быть расположены от него на расстоянии не менее 130 мм.

Заделка круглой трубы с помощью проходки или насадки

Для устранения щелей и герметизации стыков при выводе трубы круглой формы удобнее применять готовые изделия. Проходки из нержавеющей оцинкованной стали или из эластичного материала, устойчивого к высоким температурам.

Эластичная проходка имеет вид колпака и фиксирующего металлического обруча. Он может принимать рельефную форму, совпадающую с волной шифера, поэтому не требует подгонки под угол расположения. Эластичный фартук можно отрегулировать под любую крутизну наклона поверхности. Он плотно огибает трубу, а у основания прижимается обручем – хомутом с термостойкой прокладкой.

Перед установкой эластичной проходки на ее внутреннюю поверхность в местах контакта с шифером наносят герметик. Это исключает попадание воды внутрь.

Закрепление эластичного фартука к поверхности крыши проводят саморезами, имеющими резиновые прокладки. В продаже есть также проходки с гибким металлическим кольцом, с внутренней стороны которого клеящая пленка.

Металлическая проходка включает две части: одна примыкает к поверхности кровли, другая представляет обрамляющий трубу фартук.

При установке такой проходки фартук должен находиться на 150 мм выше шиферной волны. Пространство под фартуком до места стыка заполняется раствором из асбеста с цементом.

Металлическую проходку нужно подбирать под угол уклона поверхности крыши. Но она лучше выглядит и прослужит дольше эластичной.

Примыкание квадратной трубы на шиферной крыше

Квадратную или прямоугольную трубу для отведения дыма обычно делают из кирпича. Раньше в месте примыкания её к поверхности с внешней стороны делали утолщение, что позволяло выполнять герметизацию выходного отверстия.

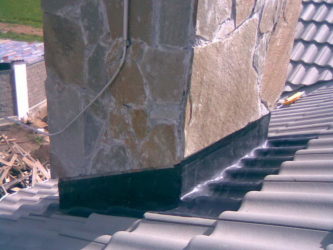

Сейчас по периметру делают фартук в виде возвышенности из цементно-песчаной смеси. Это сооружение называется «выдра». Перед этим щель стыка между шифером и дымоотводом закрывают изогнутыми стальными полосками. Одна сторона изгиба примыкает к кирпичной стенке, а вторая – к поверхности. Такой оклад из стали крепится по всей окружности трубы. Сверху он заливается раствором, изготовленным из смеси цемента с песком. Чтобы раствор не растекался, по краям площадки делают бортики. Для этого используется картон, обернутый полиэтиленовой пленкой или планки из дерева. После застывания смеси бортики убираются.

Уровень застывшей смеси должен быть выше уровня кровли. Для отвода стекающей с конька воды с его стороны на цементно-песчаном фартуке сооружается выступ с уклоном.

Источник: https://stroyinsider.ru/zadelka-truby-na-shifernoj-kryshe-svoimi-rukami/

Гидроизоляция печной трубы на шиферной крыше

Собственная система отопления частного дома обычно требует строительства дымохода. Проход дымохода через крышу должен быть организован в соответствии с действующими нормативами, чтобы обеспечить безопасную эксплуатацию системы отопления и не ухудшить функциональность кровельной конструкции.

Основные сложности монтажа дымохода

Дымоходная труба служит для отведения продуктов горения различных видов топлива (газа, угля, дров, нефтепродуктов и т.д.). Ее прокладка через кровлю дома должна осуществляться согласно требованиям СНиП 41-01-2003, которые частично устарели. Тем не менее, данным документом руководствуются надзорные службы, поэтому необходимо следовать указанным в нем нормативам.

Вывод дымохода через крышу может потребоваться в следующих случаях:

• при постройке нового дома;
• в процессе реконструкции кровельной системы при наличии отопительного агрегата;
• при установке в уже эксплуатируемом здании автономного источника теплоснабжения.

Если возведение здания или реконструкция кровли позволяют спроектировать вывод дымоотвода с учетом всех требований, то монтаж дымоходной трубы через готовую крышу создаст немало проблем. Обычно такая ситуация возникает при желании хозяев дома установить камин или печь в уже готовом здании. Если речь идет об автоматическом котле, рекомендуется создать отдельную пристройку для котельной, либо вывести дымоходную трубу через стену здания.

Основная сложность монтажа дымоотвода состоит в том, что кровельный пирог, через который проходит труба, в значительной степени состоит из материалов, не рассчитанных на близкий контакт с сильно нагретыми предметами. В состав кровельного пирога входит:

• кровельное покрытие;
• обрешетка;
• контробрешетка;
• гидроизоляция;
• стропила;
• утеплитель;
• пароизоляционный слой;
• внутренняя обшивка.

Дерево, битумные и полимерные материалы чувствительны к воздействию высоких температур, поэтому согласно СНиП просвет между кирпичной, бетонной или керамической трубой дымоотвода в изоляции и элементами кровельного пирога должен составлять не менее 130 мм.

Если керамическая труба не снабжена изоляцией, просвет должен быть не менее 250 мм. Также следует учесть, что в месте прохождения через кровлю труба должна иметь специальное утолщение – отступку. Соответственно, в кровельном пироге требуется выполнить отверстие значительных размеров.

Зазор между трубой и кровлей после монтажа газохода требуется каким-то образом надежно тепло- и гидроизолировать.

Негативные последствия

Сквозное отверстие в кровельном пироге значительно снижает ее эксплуатационные качества и долговечность, поскольку:

• нарушение цельности гидроизоляционного и пароизоляционного слоев ведет к увлажнению утеплителя, при этом у ватных материалов существенно ухудшаются теплоизоляционные характеристики;
• за счет разрыва термоизоляционного слоя увеличиваются тепловые потери дома;
• в подкровельном пространстве может нарушиться воздухообмен, что провоцирует накопление влаги и в дальнейшем загнивание деревянных элементов конструкции крыши;
• образовавшийся зазор не только способствует проникновению дождевой воды в здание, но и образованию снеговых карманов в зимнее время;
• если в процессе выполнения отверстия нарушена стропильная система, то это в значительной степени сказывается на прочности крыши.

Чтобы избежать проблем, проход дымохода через крышу следует обустроить, возведя вокруг него собственную стропильную систему (короб) либо установив стандартный модульный дымоотвод.

Выбор места установки дымохода

Решая, как провести дымоход через крышу, важно правильно определить место его установки. Не рекомендуется проводить дымоотводные трубы в ендовах, поскольку в этих местах очень сложно создать надежную гидроизоляцию. В зимний период здесь активно скапливается снег, что может послужить причиной повреждения примыканий газохода к кровельному покрытию и протечек. Помимо этого, возведение стропильного короба трубы в местах сопряжения скатов кровли весьма затруднительно.

Не стоит выводить дымоотвод в непосредственной близости от мансардных окон, так как угарный газ или дым порывом ветра могут заноситься через открытое окно в жилое мансардное помещение.

Оптимальным местом размещения дымоотводной трубы является участок в районе конька. Монтировать стропильный короб дымоотвода можно с некоторым отступом от конька, либо коньковый брус распиливается, а под его концами устанавливаются специальные опоры.

Высота трубы дымохода над крышей зависит от его месторасположения. Чем ниже по кровельному скату установлена труба, тем сильнее она должна возвышаться относительно поверхности крыши. СНиП «Отопление, вентиляция и кондиционирование» содержит информацию о регламентации данного параметра. У домов с плоской крышей высота дымоотвода должна составлять 500 мм.

Параметры для скатных кровель варьируются: высота трубы, установленной в пределах 1,5 метров от конька, составляет 500 мм, если дымоотвод установлен на расстоянии 1,5 – 3 метра от конька, то он должен быть высотой вровень с коньком.

Для больших расстояний высота трубы рассчитывается следующим образом: ее верхний край должен располагаться на 10° ниже горизонтальной плоскости, проходящей по коньку.

Согласно СНиП, если дом с печным отоплением пристроен (имеет общую стену) к более высокому зданию, дымоход требуется вывести за крышу высокого сооружения независимо от его высоты и этажности.

При выборе места для дымоотвода рекомендуется принять во внимание угол наклона ската кровли и климатические особенности региона.

Расположенный низко по скату дымоотвод может быть разрушен при сходе с крыши снежных лавин. Если существует такая опасность, желательно перед дымоходом смонтировать выше по скату отдельные снегозадержатели. Кроме того, чем ближе к краю кровли расположена дымоотводная труба, тем значительнее вероятность образования за ней снежных карманов.

Таким образом, установка дымохода ближе к коньку позволяет избежать ряда проблем.

Особенности дымохода

Для изготовления дымоотводной трубы может использоваться:

• металлическая труба;
• асбестоцементная труба;
• огнеупорный кирпич.

Для каждого вида трубы выполняется особая система прохода через крышу, применяются различные виды гидроизоляции, что обусловлено действующими строительными нормативами. Кроме того, важно учитывать вид используемого топлива, так как существует разница в температуре сгорания топлива разных видов.

Прежде чем разрабатывать проект, как вывести дымоход через крышу, домовладельцу следует определиться с используемым видом топлива. В соответствии со СНиП, металлический дымоотвод запрещается устанавливать для печей, которые топятся дровами, торфом, углем. Кроме того, дымоходы таких печей должны оснащаться искроуловителями, выполненными из металлической сетки.

Специалистами рекомендуется выполнять дымоотводы прямоугольного или квадратного сечения – при их монтаже можно использовать готовые прижимные планки примыкания, защищающие стык кровли с трубой. Планки можно подобрать в соответствии с используемым кровельным материалом.

Короб для дымохода

Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.

Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.

При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.

Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.

Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д.

Если ширина дымохода превышает 800 мм (перпендикулярно стропилам, по наружному габариту), то выше по скату требуется выполнить разуклонку.

Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.

Использование готовых комплектов

Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе:

• сталь;
• стекло;
• керамика;
• шамотная глина;
• алюминий;
• асбестоцемент;
• пластик.

Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.

Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как:

• дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
• хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
• юбка (элемент, защищающий место выхода трубы через кровлю);
• кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).

Модульные дымоходы имеют привлекательный внешний вид.

Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.

Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.

Автор Павлов Юрий
Николаевич

Оценить статью +2

Источник: https://stroyka.ahuman.ru/gidroizoljacija-pechnoj-truby-na-shifernoj-kryshe/

Способы заделки проходов через перекрытие

Монтаж дымовой трубы в целом не составляет сложностей, однако есть некоторые места, к примеру, проходы через перекрытия, что могут вызвать сложности при отсутствии опыта. Важно помнить, что при установке дымохода следует обеспечить должную гидроизоляцию.

Заделка щели между трубой и крышей

Как бы плотно к крыше не была размещена труба, щель все равно будет присутствовать. В дождливую погоду осадки будут попадать во внутренние слои кровельного пирога и наносить непоправимый урон. Именно поэтому заделка зазоров между трубой и крышей – это важный этап возведения дымохода, которым не стоит пренебрегать.

Вернуться

Способы заделки зазоров

Самый простой способ, с помощью которого можно заделать щель между трубой и крышей – это установить сверху специальный защитный элемент – фартук. Такой элемент можно соорудить самостоятельно, однако потребуется заранее предусмотреть планки примыкания на трубе. Можно поступить еще проще – приобрести готовый кровельный проход из нержавеющей стали. Как правило, проход для дымохода имеет круглое сечение, а материалом для его производства служит оцинкованная сталь. Проход одевается на трубу, а место стыка дополнительно закрепляется стальным хомутом. Оцинкованный проход для дымохода представлен на рисунке:

Оцинкованный проход для дымохода

Если необходимо заделать небольшие зазоры между трубой и кровлей, подойдет герметик на силиконовой основе. На сегодняшний день в любом строительном магазине представлен огромный выбор герметиков, свой выбор необходимо остановить на термостойком варианте.

Кроме общих рекомендаций существует также своя специфика заделки щелей для различных кровельных материалов. Поэтому алгоритм проведения гидроизоляции отличается на шиферной, черепичной, битумной крыше, а также кровле из профнастила.

Вернуться

Заделка щелей на шиферной кровле

При необходимости заделать щель на шиферной крыше используется асбестоцементная смесь. Технология процесса такова:

1. Вырезается круглое отверстие в стальном листе, что применяется для отделки конька.
2. На трубу надевается кольцо листового асбоцемента.
3. Для полной герметичности необходимо заделать стык трубы с кровлей раствором цемента и асбеста, что разводятся в пропорции 1 к 2.
4. Также необходимо залить асбестоцементным раствором щель между трубой дымохода и листом шифера. Для этой цели можно изготовить временный ограничитель из картона.

Вернуться

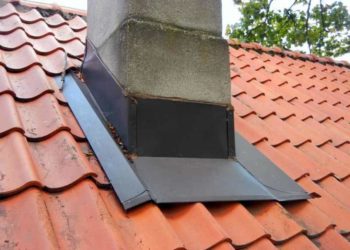

Как устранить зазоры на кровле из черепицы

Оптимальный способ заделать щели на крыше из черепицы – это использовать цементно-песчаный раствор. Именно такой метод герметизации трубы обеспечит надежную защиту от попадания любого вида атмосферных осадков.

Проход через металлочерепицу

Для того чтобы произвести гидроизоляцию, необходимо:

1. Подготовить воротник из оцинкованной стали на крыше, и тем самым создать место для заполнения раствором.
2. Залить щель цементно-песчаным раствором, следить, чтобы он плотно прилегал к кровле и дымоходу.
3. Дополнительно изготовить наклонную поверхность на воротнике для отвода жидкости.

Вернуться

Варианты гидроизоляции битумной крыши

Для гидроизоляции дымовой трубы, что возвышается над битумной кровлей, используется самоклеющаяся лента Вакафлекс. Этапы выполнения работы следующие:

1. Изготовление разделки из кровельной ленты Вакафлекс.
2. Прижимание разделки футляром из трубы.
3. Заделка зазоров между соединяемыми элементами специальной битумной мастикой.

Вернуться

Заделка щелей на крыше из профнастила

Если необходимо вывести дымоотводящее устройство через кровлю из профнастила, чаще всего применяется готовая трубная разделка Мастер Флеш. Этот кровельный элемент очень удобен в использовании и может быть применен не только для профнастила, но и для других материалов крыши.

Мастер Флеш

Мастер Флеш – это фартук-колпак, что представляет собой резиновый или силиконовый фартук на алюминиевой основе.

Силиконовый Мастер Флеш имеет более широкий диапазон рабочей температуры, однако чаще всего достаточно и резинового, что выдерживает нагрузку от -50 до +130 градусов.

Заделка щелей на кровле из профнастила выглядит следующим образом:

1. Сделать отверстие в колпаке, чтобы оно было несколько меньше диаметра дымохода.
2. Одеть Мастер Флеш на трубу.
3. Под основание подложить прокладку.
4. Все стыки надежно герметизировать термостойким герметиком на силиконовой основе.
5. Прикрепить основание к крыше из профнастила шурупами.

Заделка щели на профнастиле

Бывают случаи, когда такой гидроизоляции недостаточно и в месте стыка протекает вода. Выходом из положения станет использование специальной самоклеющейся ленты, что армирована алюминием. Ее очень удобно использовать, ведь нет необходимости в предварительном разогреве перед монтажом.

Правильный выбор гидроизоляционного материала поможет защитить вашу крышу от протекания и преждевременного выхода из строя. Следование инструкциям и старательное выполнение работы убережет от любых неприятностей.

Вернуться

Как устранить течь на крыше возле трубы

Интересное по теме:

Источник: http://VseOTrubax.com/sfera-primeneniya/dymovye/sposoby-zadelki-proxodov-cherez-perekrytie.html

Герметизация печной трубы на крыше: для чего это нужно

Герметизация трубы на крыше – проблема, с которой приходится сталкиваться, обеспечивая нормальные условия для любого сооружения, оборудованного печью. Это может быть дом, баня, производственное или подсобное помещение. Ненадлежащим образом проведенная герметизация обернется образованием на стенках трубы конденсата. Испаряющийся при обогреве конденсат ухудшит тягу, увеличит давление, что может привести к образованию трещин и даже разрушению трубы.

Герметизация печной трубы производится разными материалами и способами, в зависимости от типа кровли и вида дымохода

Зачем проводить гидроизоляцию дымохода

Установка дымохода на крыше нарушает ее герметичность, создает проблемы с гидроизоляцией кровли.

Через дымовую трубу удаляются отработанные продукты горения, сохраняющие достаточно высокую температуру. Стенки дымохода разогреваются и практически мгновенно испаряют попадающую на них холодную атмосферную влагу. Испарением создается дополнительное давление. Оно нежелательно, так как препятствует нормальной тяге. Влияние дополнительного давления способно привести даже к разрушению печной трубы.

Важно знать! Возникновение резкого температурного перепада также приводит к образованию конденсата на внутренних стенках трубы. Накапливающийся конденсат стекает вниз, создается паровое давление.

Проведение гидроизоляции надлежащим образом позволяет избежать описанных нежелательных явлений. Эксплуатация отопительных приборов будет протекать в соответствии с заявленными параметрами, без ухудшений. Не будет происходить падения уровня теплоотдачи. Равномерность процесса разогрева позволит легко испарить конденсат и вывести в атмосферу вместе с дымом.

Обустройство дымохода согласно правилам пожарной безопасности

Отвод отработанных продуктов горения через трубу дымохода следует осуществлять, соблюдая правила пожарной безопасности. Печные газы вполне могут привести к возгоранию кровли, особенно ее деревянных несущих конструкций.

Проводить работы по герметизации дымохода требуют правила пожарной безопасности

Во избежание воспламенения:

• строительными нормативами регламентированы размеры зазора, который в обязательном порядке оставляют между трубой и элементами кровли, подверженными воспламенению;
• этот участок обрабатывается материалами, которые поспособствуют снижению опасности, к примеру, асбестом;
• проходящая через кровельный пирог часть дымохода изготавливается, по обыкновению, в виде короба с применением оцинкованного металла. Пространство между внутренней стенкой короба и трубой заполняется негорючими материалами.

Современные кровельные технологии позволяют устанавливать проход дымохода на коньке или скате крыши. Ранее подобная установка на коньке крыши требовала соответствующих изменений в системе стропил, а установка на скате кровли – могла обернуться зимой образованием кармана, накапливающего снег. Современные изолирующие материалы легко завести под коньковую планку, исключив возможность протечки.

С чего начинать гидроизоляцию

Безопасность работы отопительных приборов во многом определяется правильно проведенной гидроизоляцией при разделке трубы на крыше. Проводя эту операцию учитывают, что:

• каким бы ни было кровельное покрытие, следует добиться сохранения определенного расстояния между стропильной системой и крышей. Если кровля уложена из негорючих материалов – 10-25 см, если из горючих – 15-30 см;
• конструкция сложного кровельного пирога, включающая слои гидроизолята, утеплителя и пароизоляции, не должна нарушаться. Попадание влаги внутрь кровельного пирога приведет к его разрушению. Изолирующие слои, составляющие кровельный пирог, ввиду их горючести, требуется отделить от печной трубы зазором;

Устанавливая дымоход, следует позаботиться о том, чтобы между трубой и крышей оставался зазор, который заполняется изолирующими материалами

• зазор обустраивается посредством монтажа короба, который отделит трубу от крыши. Расстояние между внутренней стенкой короба и трубой – примерно 15 см. Внутреннее пространство короба заполняется негорючими теплоизоляционными материалами.

Изоляционные пленки в кровельном пироге разрезаются «конвертом», подтягиваются к поперечной балке и стропилам и прикрепляются гвоздями. Гидроизоляция прижимается обрешеткой, пароизоляция фиксируется с помощью специальной рамки. Специальными лентами окантовываются стыки короба и изоляционных слоев кровельного пирога.

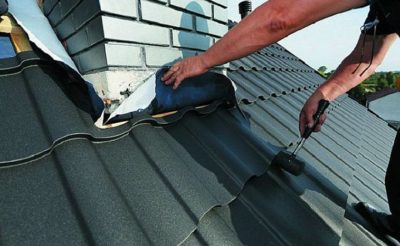

Как провести гидроизоляцию

Протечка на крыше, появившаяся около трубы, обычно связана с некачественным проведением герметизации разделки крыши. Во избежание протечки устанавливаются изоляционные фартуки. Их монтаж проводится в следующем порядке:

1. Чтобы отвести от дымовой трубы влагу, в гидроизоляционный слой над печной трубой укладывают дренажный желоб;
2. Полная герметичность стыка между кровельным покрытием и дымоходом обеспечивается монтажом внутреннего фартука.
3. Из гидроизоляционного материала вырезается подложка, размещаемая под нижней кромкой внутреннего фартука. Край такого «галстука», если кровля выполнена из металлочерепицы или шифера, выводится на ее поверхность между нижними листами. С помощью плоскогубцев по краям конструкции создается бортик, призванный направлять воду вниз по скату.
4. Укладывается кровельное покрытие вокруг трубы.

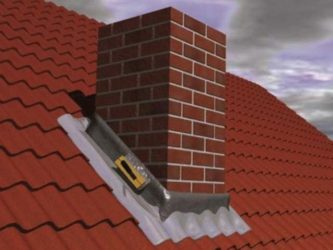

5. Проводится установка наружного декоративного фартука поверх кровли. Единственное отличие от установки внутреннего фартука состоит в закреплении верхней кромки непосредственно к стенке трубы.
6. Изоляционный фартук изготавливают либо самостоятельно, либо приобретается изготовленный промышленным способом кровельный проход. Его основание – стальной лист, на который крепится фартук в виде колпачка. Дымовую трубу пропускают внутри фартука.

Вокруг трубы обязательно должен быть фартук из негорючего материала, лучше всего из металла

Материалы для герметизации

Материалы, позволяющие успешно герметизировать трубу на крыше делятся на три вида:

1. Вата. Ее выпускают в виде рулонов или измельченной, с укороченными муллитокремнезистыми волокнами. Она отличается:

• высокой термостойкостью;
• низкой теплопроводностью и небольшой теплоемкостью;
• химической стойкостью;
• стойкостью к вибрациям, деформациям, термоударам;
• незначительной плотностью и эластичностью;
• плотным прилеганием к конструкциям;
• огнестойкостью;
• хорошей электро- и звукоизоляцией.

2. Рулонные фильтры. Выполняются из волокон, включающих муллитокремнезистый состав. Отличаются гибкостью, легко режутся ножом. Их легко зафиксировать механическим креплением или использовав неорганический клей.

3. Асбестовые или каолиновые плиты. Также выполняются из муллитокремнезистого волокна. Проявляют устойчивость при воздействии щелочей и кислот, но при высокой температуре требуется дополнительная изоляция материала от воздействия высококонцентрированной кислоты или щелочи. Каолиновые и асбестовые плиты отличаются:

• устойчивостью к воздействию воды, пара, минеральных масел;
• устойчивостью к воздействию расплавов цветных металлов;
• низкой теплопроводностью;
• эластичностью и небольшой плотностью;
• низкой теплопроводностью;
• хорошей звукоизоляцией;
• сохранением электроизоляционных свойств при температуре 700-800º С;
• устойчивостью к вибрациям и деформациям.

Для герметизации дымовых труб подходят материалы на основе асбеста, поскольку он не горюч

Заделка квадратной трубы на шиферной крыше

Традиционно кирпичному дымоотводу на шиферной крыше герметичность придавалась созданием утолщения на уровне кровли. Шифер не позволяет применять специальные детали для изоляции, поэтому ее добиваются, устраивая цементно-песчаный фартук:

1. Щели между трубой и кровлей перекрываются подворотничками. Их изготавливают из полосок оцинкованной стали, примыкающих частью к кирпичной трубе, а другой частью – к шиферу..
2. Производится заливка стального оклада цементно-песчаным раствором, поднимающимся над уровнем крыши. При использовании картонного цилиндра заливку выполнить легко.
3. Чтобы отвести воду, со стороны конька сооружается наклонный выступ.

Иногда щель между трубой и кровлей перекрывается картонным цилиндром, обернутым в полиэтиленовую пленку, а бортик водоотвода вылепливается из пластилина. В таком случае после затвердевания залитого асбестоцементного раствора производится удаление цилиндра и бортиков.

Обратите внимание! Такая конструкция вряд ли произведет эстетическое впечатление, но герметичность обеспечит.

Заделка круглых многослойных дымоходов

Герметизация современного круглого дымоотвода облегчается тем, что труба укомплектована необходимыми приспособлениями. Готовый фартук-колпак состоит из металлического листа с отверстием, которое закрывается наклоненным к листу усеченным конусом колпака. Установка проходит следующим образом:

1. Проделав в гидроизоляции отверстие, мастикой приклеивают к предварительно прогрунтованной для повышения адгезивных свойств трубе края материала.
2. Лист прикрепляется к обрешетке, трубу пропускают через колпак. Стык колпака и стенок перекрывается стальным хомутом, снабженным термостойкой прокладкой.

Для круглого металлического дымохода можно использовать специальный герметик

Помимо металлических фартуков-колпаков возможно использование специальной эластичной гибкой трубной заделки. Герметик гибкий для печных труб может использоваться, чтобы заизолировать любые дополнительные элементы на крышах.

Заделка квадратной трубы на кровле из металлочерепицы, ондулина, профнастила

На крышах из металлочерепицы или профнастила для герметизации используются планки примыкания.

Гидроизоляционную мембрану на участке, где проводится монтаж дымоотвода, разрезают и частично удаляют. Остальная часть гидроизоляции крепится к стенкам трубы, перекрывая их на 5-10 см. К стенкам мембрана приклеивается битумной мастикой.

Металлический фартук вокруг дымоотвода собирается из внешних и нижних планок примыкания. Внешняя планка примыкания заливается герметиком для трубы дымохода.

Важно! Укладывая фартук под металлочерепицу, нижний и боковые элементы, выполненные их гладкого металла, заводят под кровельный материал, верхний элемент – под конек, применяя уплотнители и герметик.

Сверху вручную укладывается кровельный материал, места стыков обрабатываются герметиком.

При работе на ондулиновой кровле после закрепления пленки гидроизоляции из металлических уголков формируются нижний и верхний галстуки. Конструкция накрывается листами ондулина, сверху устанавливается фартук. Для обработки швов применяется битумная мастика.

Источник: http://TrubaMaster.ru/dymovye/germetizaciya-pechnoj-truby-na-kryshe.html

Как осуществляется герметизация трубы на крыше от дождя и осадков

Большинство систем обогрева в частных домах включает топливные котлы на твердом, жидком или газообразном топливе. При различных характеристиках систем их объединяют одинаковые элементы: трубопроводы, радиаторы, и, конечно, дымоходы.

Герметизация

Лучший вариант дымоотвода – вертикальный, возвышающийся над коньком. Однако такое устройство означает возникновение зоны примыкания на крыше и связанные с ней работы по герметизации.

Где протекает крыша

Современная кровля имеет многослойное строение: пароизолятор, утеплитель и гидроизолятор. Такой «пирог» обеспечивает и защиту здания от дождя, снега и ветра, и сохранение тепла, и долговечность самой кровли. Однако на крыше, даже самой надежной, стыки и соединения элементов будут слабым звеном. Дымоход – одно из них.

Гидроизолятор защищает слой утеплителя от действия влаги, но лишь в том случае, если слой его непрерывен. А так как большинство материалов такого рода горючи, укладывать его стык с дымоходом нельзя. Значит между трубой и кровлей необходимо оставить зазор.

Ситуация усугубляется еще и тем, что кровельный материал, особенно листовой, тоже нельзя уложить вплотную к трубе. В результате остаются малозаметные щели, через которые в пространство под крышей будет опадать влага.

Устраняется опасность каким-либо из способов герметизации

Технология для каждого случая определяется устройством трубы – квадратная или круглая, материалом дымохода и кровельным материалом: для крыши из шифера, профнастила или металлочерепицы способы предлагаются разные.

Квадратная труба на крыше из шифера

Материалом служит кирпич. Лет 50 тому назад кирпичный дымоотвод сооружался с утолщением на уровне кровли, который и играл роль герметизации. Сейчас так поступает редко. Исправить ситуацию своими руками можно, устроив вокруг дымохода «выдру» — фартук из цементно-песчаного раствора.

1. Щели между дымоотводом и кровельным материалом перекрываются подворотничками – полосками из оцинкованной стали, изогнутыми таким образом, чтобы часть их примыкала к кирпичной стенке трубы, а часть – к кровле.
2. Стальной оклад заливается цементно-песчаной смесью так, чтобы возвышаться над уровнем крыши.
3. Для отвода воды с коньковой стороны сооружают своими руками наклонный выступ.

Метод при всей своей надежности не очень декоративный. Обычно такая герметизация используется на крыше из шифера, так как этот материал не предусматривает каких-то специальных деталей для герметизации.

Квадратный дымооотвод на крыше из профнастила, ондулина и металлочерепицы

Изготовители помимо самого листа выпускают и разнообразные кровельные элементы. Для герметизации трубы используются планки примыкания.

1. На участке, где монтируется дымоотвод, разрезается гидроизоляционная мембрана. Часть ее удаляется, а остальная закрепляется на стенки дымохода так, чтобы перекрыть их на 5–10 см. Мембрана приклеивается к стенкам битумной мастикой.
2. Вокруг дымоотвода монтируются внешние и нижние планки примыкания, образуя металлический фартук. Верхняя планка заливается герметиком.
3. Профнастил укладывается сверху своими руками, места стыковки обрабатываются герметизирующим составом.

Таким же образом гидроизолируют дымоотвод на крыше из металлочерепицы. Материал комплектуется гладкими металлическими деталями того же цвета. При укладке боковые и нижний элементы фартука монтируются под кровельный материал, а верхний – под конек. Чтобы обеспечить полную герметичность, применяются уплотнители и герметик.

Для крыши из ондулина используется комбинированный метод. На стенки дымохода также приклеивается пленка гидроизолятора, затем монтируются верхний и нижний галстуки из металлических уголков. Поверх конструкции укладывают листы ондулина, а затем сверху устанавливают пластиковый фартук. Все швы обрабатываются битумной мастикой. На фото представлен рабочий момент.

Гидроизоляция круглого дымоотвода

В этом случае приспособление для герметизации входит в комплект к дымоходной трубе. Это металлические фартуки-колпаки соответствующего диаметра.

1. На участке, где монтируется дымоход, в гидроизоляции проделывается отверстие, а края материала приклеивается к дымоотводу мастикой. Труба перед этим грунтуется, чтобы повысить ее адгезивные свойства.
2. Колпак надевается на дымоход и крепится к обрешетке. На стыке колпака и стенок фиксируется стальной хомут с термостойкой прокладкой, который перекрывает щель.

Этот метод одинаково хорошо подходит для крыши из металлочерепицы, профнастила или из ондулина. Однако для кровли из шифера не годится.

В этом случае поступают иначе.

1. В щель между дымоходом и кровлей устанавливается картонный цилиндр, обернутый полиэтиленовой пленкой.
2. На листе вылепливается из пластилина бортик на расстоянии до 1 см от стенок дымоотвода.
3. Полученный промежуток заливается асбестоцементным раствором. После его затвердевания, цилиндр и бортик удаляются, а асбестовое кольцо служит гидроизоляцией.

На видео представлены разные способы герметизации дымохода.

Источник: http://TrubyGid.ru/germetizaciya-truby-na-kryshe
