Гидроизоляция трубы дымохода

Противопожарная изоляция и гидроизоляция печной трубы на крыше

В большинстве случаев при строительстве частного дома делают печное отопление, так как газопровод в сельской местности, а тем более централизованное отопление большая редкость.

Часто даже с системой отопления, работающей на газовом или твердотопливном котле, владелец дома желает сделать в своем жилище камин. Здесь возникает необходимость  вывода дымохода и устройство трубы на крыше.

Изоляция печной трубы это очень важное мероприятие, от того насколько правильно и надежно будет проведена гидроизоляция печной трубы на крыше зависит комфорт, долговечность и безопасность строения.

Для чего нужна гидроизоляция печной трубы

Хорошая изоляция печной трубы важна для пожарной безопасности, и для защиты крыши от протекания. Изоляция дымовых труб решает такие задачи:

1. Защищает в местах контакта с трубой элементы стропильного каркаса и  кровельное покрытие  от возгорания.
2. Обеспечивает гидроизоляцию кровли и устраняет протечки в месте вывода трубы.

Кроме всех перечисленных выше задач, которые решает изоляция дымохода, хорошая  гидроизоляция улучшает еще и качество печного отопления, так как предотвращает образование конденсата на дымоходной трубе, а, следовательно, и стекания воды по дымоходу.

Во время отопления испарения конденсата создают в дымоходной трубе повышенное давление, которое  мешает тяге и снижает качество  обогрева помещения.

Если труба плохо изолирована, снижается показатель теплоотдачи отопительной системы,  и она работает не эффективно. А если в дымоходе есть трещины, то при  воздействии высокого давления они увеличиваются, что приводит к разрушению  печной конструкции. Конденсат, скопившийся в дымоходе, может послужить причиной задымления при отопительном процессе.

При правильном размещении трубы на крыше создание изоляции дымохода упрощается. Поэтому еще на этапе проектирования сооружения нужно предусмотреть правильное расположение выхода трубы на крыше. Дымоход лучше делать прямым и длинным, тогда его функциональность будет выше. Самое оптимальное место для выхода трубы на крыше – это область ската возле конька. Такое размещение трубы позволяет предупредить зимой создание снеговых карманов,  не осложняет монтаж стропильной системы и позволяет легко  изолировать место вывода трубы на крышу.

По правилам пожарной безопасности,  температура дымовой трубы в местах, где она контактирует с элементами кровли, не должна быть больше 50 градусов. Если труба кирпичная, то благодаря толщине стенок, ее температура при отоплении дома не превышает установленные нормы, но для металлической трубы требуется ее дополнительная изоляция в целях пожарной безопасности, а также теплоизоляция для предупреждения появления конденсата и улучшения работы отопительной системы.

Как сделать противопожарную изоляцию печной трубы

В целях противопожарной изоляции печной трубы между  трубой и крышей сооружают деревянный короб. Дымовая труба  находится  внутри короба.   Расстояние от трубы до стенок короба должно быть не менее 15 см. Пространство между стенками короба и стенками трубы заполняют негорючим материалом с  низкой теплопроводностью. Использовать для этого можно минеральную вату или другие негорючие материалы. Вместо деревянной коробки  можно сделать  сварную коробку из оцинкованной стали.

Все слои кровли: пароизоляцию, теплоизоляцию и гидроизоляцию разрезают в месте прохода трубы и закрепляют скобами к стропилам и поперечным балкам. Изоляционный слой закрепляется с помощью рамки  вокруг кровельного прохода. Таким способом обеспечивают надежную противопожарную  изоляцию печной трубы от возгорания элементов крыши.

Сейчас в продаже есть готовые  модульные дымоходы с теплоизоляцией. В их конструкцию входит  керамический сердечник, слой базальтовой ваты и внешний корпус, созданный  из легкого бетона. Установка дымохода из модульных блоков не представляет сложности.

Сначала между печью и дымоходом устанавливают асбестовую прокладку, на которую наносят слой раствора и помещают модуль,  выравнивая его по уровню. Все последующие модульные блоки закрепляются слоем раствора. Когда модульный дымоход установлен,  изолируют место прохода трубы через крышу.

Способы гидроизоляция дымовых труб

В местах, где  дымоходные трубы проходят через кровлю возникают  условия для протечек, чтобы избежать протекания кровли,   нужна  надежная гидроизоляция печной трубы на крыше. Крыши и трубы по конфигурации и материалу бывают разные, поэтому есть несколько вариантов гидроизоляции труб на крыше.

• Если  крыша шиферная или из профнастила, труба сделана из асбеста, а фартук цементный, то  для изоляции необходимо демонтировать цементный фартук,  примыкающий к трубе и кровле. Возле трубы потребуется снять куски шифера. А ее саму нужно проверить  на целостность.После всех подготовительных мероприятий, делаем из листового железа новый фартук. Места примыкания печной трубы к фартуку герметизируем, пользуясь для этого  портландцементным тестом или специальными огнеупорными мастиками. После чего,  места,  где края фартука соприкасаются с шиферными листами,  обмазываем цементом.Такая гидроизоляция печных труб —  самый дешевый способ защитить от протекания свою кровлю. Можно изолировать место,  где соприкасается труба с крышей специальной наплавляемой изоляцией для крыши, если же шиферные листы лопнули, то в любом случае их нужно демонтировать. Если у вас труба кирпичная, но все остальное совпадает, тогда нужно выполнить обмазку кирпичной кладки.

• Другой  вариант гидроизоляции печной трубы подойдет для крыши из металлочерепицы и кирпичной трубы. Чтобы сделать фартук, нужно приобрести плоские листы из аналогичного материала. Из этих листов выполняется обычный фартук для обвязки трубы. А для круглой трубы можно вместо самодельного фартука приобрести готовые элементы в виде резиновых гофров. Если  от конька до трубы большое расстояние (более двух метров), то можно применить для изоляции металлизированные битумные ленты.

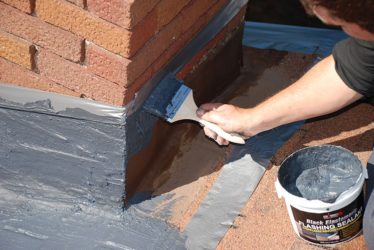

Гидроизоляция печной трубы

Рассмотрим более подробно один из способов гидроизоляции трубы на крыше с помощью рулонных материалов. Гидроизоляция печных труб — процесс не сложный технически, состоит он из нескольких этапов.

1. Трубу покрываем грунтовкой и клеим супердиффузионнау мембрану. В качестве грунтовки можно использовать  полимерно-битумную мастику. Мембрану приклеиваем к крыше,  края ее должны заходить на трубу. Осуществив укладку мембраны таким способом,  мы не дадим влаге проникать под мембрану.
2. Из металла делаем верхний и нижний галстуки. На обрешетку набиваем бруски и закрепляем на них уголки.
3. Листы рулонного материала  укладываем внахлест, чтобы  добиться правильного стекания воды. Лист,  который будет находиться снизу,  может  идти до свеса кровли или может быть короче,  так как  вода в любом случае не сможет попасть на трубу.  Места стыков изолируем битумной мастикой. Уголки к обрешетке крепятся  дюбелями, щели обрабатываются  жаростойким герметиком.
4. Поверх конструкции укладывается кровельный материал, битумной мастикой герметизируют  места стыков.  Сверху укладывают  пластиковый фартук и, используя  ленту  Ондуфлеш,   заканчивают  герметизацию.

Теплоизоляцию печных труб на крыше и  дымоходов проводят только снаружи. Сначала дымоходы штукатурят, сверху  на мокрую штукатурку укладывают теплоизоляционные материалы  и  делают  облицовку.

Материалы  для герметизации и теплоизоляции трубы на крыше

Для герметизации и теплоизоляции трубы на крыше чаще всего применяют плиты  из миллитового кремнезема, или, как их еще называют, каолины. Это прочный и гибкий материал, абсолютно экологичный, который не горит и выдерживает резкие перепады температур.

Плиты из миллитового кремнезема для тепловой изоляции изготовляют из тонкоизмельченной смеси извести, кремнеземистого материала (диатомит, кварцевый песок), диоксида кремния и асбеста. В их составе отсутствуют органические вещества.

Также для герметизации применяется огнеупорная теплоизоляционная вата МКРР – 130 из муллитокремнеземистого волокна, рулонный фетр МКРФ-100 с муллитокремнеземистым составом и другие огнеупорные теплоизоляционные материалы.

Источник: https://phoenix-master.com/truby-dlya-otopleniya/protivopozharnaya-gidroizolyaciya-truby

Гидроизоляция прохода трубы: пошаговая инструкция

Большинство людей мечтают о своем собственном частном доме. Но если дом был построен или куплен, то хозяева могут столкнуться с различными проблемами. К примеру, выбирая систему отопления, многие останавливаются на печном. Поэтому следует провести герметизацию трубы – это одна из важнейших процедур.

Если герметизация трубы на крыше была проведена неправильно, то на стенках дымохода на крыше начнет появляться конденсат. Конденсат будет стекать по поверхности изнутри, тем самым пагубно воздействия на отопление. Если проход трубы сделан правильно, то человек получит потолок, который будет сухим, и он будет наслаждаться комфортом и уютом в своем жилом помещении.

От формы сечения печной трубы зависит форма узла прохода. Форма узла также находится в зависимости от вида материала для кровли. Герметизация дымохода осуществляется при помощи фартука, использующегося для отвода воды, которая стекает.

Необходимость гидроизоляции прохода трубы

Во время того, как труба совершает процесс отвода продуктов горения, она сильно раскалена. Если в данный момент на нее попадает влага, то она быстро испаряется – это ухудшает тягу. В дальнейшем это приведет к тому, что дымоход разрушится.

Другая причина – это возникновение конденсата в трубе. Вследствие чего появляется конденсат? Конденсат появляется из-за перепада температуры, затем начинает накапливать, и в конце понемногу начинает стекать по внутренней части дымохода. Таким образом, создается паровое давление.

Благодаря качественной гидроизоляции прохода трубы обеспечивается свобода применения приборов для отопления. Также повышается отдача тепла и придается эстетичный наружный вид конструкции. Во время отопления происходит равномерное прогревание дымоотводов. Благодаря этому конденсат может свободно и беспрепятственно испаряться.

Начало гидроизоляционных работ

Важный шаг – это разделка печной трубы. Если узел будет выполнен грамотно, то вы сможете обеспечить безопасность использования приборов для отопления.

Во время разделки трубы необходимо учитывать следующие нюансы:

• Обязательно должно соблюдаться расстояние между кровлей и опорами для устройства кровли (стропила). Расстояние должно равняться 30 сантиметров.
• Пирог кровли, который состоит из трех слоев (гидроизоляция, утеплитель и пароизоляция) не должен нарушаться. В противном случае это приведет к тому, что влага, которая попадет туда, разрушит пирог. Не забывайте, что материалы, которые используются для изоляции пирога, являются горючими, следовательно, необходимо обеспечить зазор меж слоев и трубы.
• Организация зазора состоит в монтаже короба. Короба отделяет кровлю от печной трубы. Короб создается при помощи стропил и балки. Расстояние меж трубы и короба должно составлять пятнадцать сантиметров. Внутренняя часть короба заполняется утеплителем, который является негорючим. Для фиксации пароизоляции используется специально предназначенная рамка, гидроизоляционный материал прижимают при помощи покрытия из обрешетин (обрешетка). Далее необходимо провести окантовку мест, где происходят стыки короба и материалов для изоляции. Окантовка проводится при помощи специально предназначенных лент.

Проведение защиты для дымохода

Чаще всего протечка воды происходит из-за неправильной герметизации разделки кровли или ее отсутствия. Если разделка располагается под крышей, то протечка будет происходить с нижней части, если она находится над крышей, то протечка будет в верхней части. Чтобы это устранить, проводится гидроизоляция трубы на крыше при помощи фартуков.

Алгоритм действий по проведению гидроизоляции:

• Для начала, в слое для гидроизоляции над трубой необходимо провести укладку дренажного желоба. Данный желоб предназначается для того, чтобы отводить влагу от печной трубы.
• Затем нужно провести монтаж внутреннего фартука, который обеспечит качественную герметизацию мест, где происходит примыкание покрытия кровли к каналу для выхода дыма из печи (дымоход).
• Дальше проводится укладка «галстука». Данный компонент, вырезается из материала для гидроизоляции и подкладывается под нижнюю кромку фартука, который является внутренним. Если кровельным покрытием является шифер или металлочерепица, то край «галстука» необходимо вывести меж нижних листов на кровлю. Затем необходимо на крыше из шифера или металлочерепицы выполнить бортик по краям. Сделать это можно помощи обыкновенных плоскогубцев. Сделанный бортик будет препятствовать растеканию воды по всей поверхности крыши.
• Далее проводится укладка покрытия для кровли вокруг печной трубы.
• С верхней части кровли необходимо провести монтаж внешнего декоративного фартука. Установление внешнего фартука проводится точно так же, как и внутреннего. Однако здесь происходит закрепление края к стенке печной трубы.

Фартуки для трубы и ее изоляции можно соорудить своими руками. Их также можно купить. Узлы используются для проведения дымоотводов круглого сечения через кровлю. Данные компоненты имеют название – проходы кровли. Узлы – это элемент, который состоит из листа из стали. К данному стальному основанию прикрепляется фартук, который имеет форму колпака. Внутри данного колпачка проводится дымовая труба.

Крыша через определенный период начинает усаживаться – это неизбежно. Свою целостность кровля сохраняет, но в местах, где находится примыкание кровли к печной трубе, если выполнено жесткое закрепление фартука, возникнут определенные повреждения. Поэтому согласно рекомендациям профессионалов лучше всего провести монтаж крепкой юбки-хомута, после чего ее необходимо закрепить к печной трубе.

Исполнить это нужно при помощи термостойкой прокладки.

https://www.youtube.com/watch?v=GW-9-hSYxRk

Для того чтобы обеспечить нормальную тягу нужно соорудить выходы для вентиляции. Данные выходы служат защитой от климатических осадков, а также обеспечивают тягу в приборах для отопления. Закрепляться выходы должны по вертикали. Их высота должна равняться высоте дымохода. Тогда вентиляционные выходы смогут обеспечить необходимый режим сгорания топливных ресурсов.

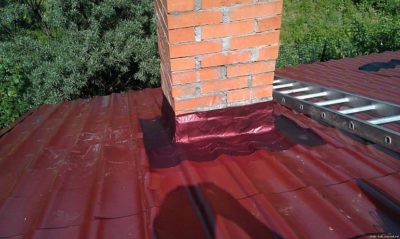

Гидроизоляция дымоходов из кирпича или бетона

Гидроизоляция дымохода, который сделан из кирпича или бетона, обеспечивается с помощью фартуков. Фартуки находятся в комплекте совместно с кровлей, которая была выбрана для покупки. В комплекте с черепицей из керамики идут ленты из алюминия. Край алюминиевой ленты обработан клеевым составом.

Если была выбрана металлочерепица, то в качестве фартука используется листы из металла. Цвет таких листов точно такой же, как и у самой кровли. Если в качестве кровельного материала используется битумная черепица, то герметизацию проводят с помощью ендового ковра.

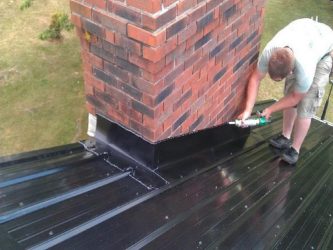

Если проводится герметизация печной трубы на кровле с помощью лент, то алгоритм действий такой:

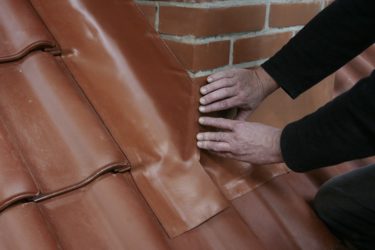

• Часть ленты, которая является продольной необходимо приклеить к печной трубе. Другую часть нужно приклеить к самой крыше.
• Ту сторону клеевой ленты, которая приклеена к печной трубе, необходимо зафиксировать при помощи профильной планкой из металла. Такая планка закрепляется благодаря дюбелям, которые обладают термостойкостью.
• Участок, где произошел стык металлической профильной планки и печной трубы, необходимо промазать герметиком. Данную процедуру нужно провести и с местами крепления. Герметик должен обладать влагостойкостью. Благодаря данному виду герметика, исключено попадание какой-либо влаги под фартук. Так вы обеспечите герметичность конструкции.

Способы проведения герметизации печной трубы с использованием других материалов схожи с данным методом.

Гидроизоляция трубы с круглым сечением

Гидроизоляция понадобилась из-за сильного распространения сендвич-труб, которые являются практичными и достаточно дешевыми. Провести гидроизоляцию в данном случае достаточно просто, так как для данной процедуры применяется трубная проходка.

Проходка похожа на стальной или алюминиевый короб. Алгоритм действий:

• Необходимо устроить покрытие из обрешетин (деревянная обрешетка) вокруг самого дымохода. Далее проводится укладка кровельного материала.
• В части из полимера нужно вырезать отверстие с необходимым диаметром. Надо надеть непосредственно фартук на трубу дымохода.
• Чем замазать места стыков? Места стыков необходимо загерметизировать при помощи герметика, который обладает жаростойкостью. Далее при помощи саморезов нужно закрепить проходку к покрытию из обрешетин. Шаг должен равняться десяти сантиметрам.

Так проводится гидроизоляция дымоходов круглого сечения.

Гидроизоляция трубы с квадратным сечением

Процедура выполняется поэтапно:

• Гидроизоляционную пленку необходимо разрезать, после чего он укладывается на поверхность печной трубы внахлест. Данный гидроизоляционный материал следует приклеить на дымоход при помощи битумной мастики. Заделка происходит при помощи данного материала.
• С верхней части пленки необходимо закрепить покрытие из обрешетин под фартук. Десять сантиметров – это расстояние, которое должно составлять между рейкой и стенкой.
• Места стыков нужно заделывать с помощью жаростойкого герметика.
• В конце необходимо провести укладку кровельного материала сверху нижнего фартука.

Так проводится гидроизоляция печной трубы с квадратным сечением.

Итог

Проведение гидроизоляционных работ печной трубы – важный и ответственный момент. От данной монтажной работы зависит целостность пирога кровли. Также находится в зависимости и безопасность эксплуатации приборов для отопления.

Всю работу можно выполнить своими руками, но лучше доверить специалистам, потому что необходимо иметь определенные знания и опыт. Стыки обрабатываются материалом, который обладает герметизирующим свойством. Так проводится герметизация печной трубы на крыше.

Источник: https://teplota.guru/gidroizolyatsiya/gidroizolyatsiya-prohoda-truby-poshagovaya-instruktsiya.html

Гидроизоляция для печной трубы: какие материалы можно для этого использовать

Достаточно часто места выхода печных труб на крышу подвержены воздействию влаги, которая накапливается в неровностях кровли после осадков. Это происходит потому, что при установке труб не всегда выполняются все необходимые манипуляции или же не соблюдаются правила монтажа дымохода. Для того, чтобы предотвратить такую проблему, при монтаже трубы используют гидроизоляцию. Уже установленный дымоотвод можно «спасти» таким же образом. Выбор правильных материалов, а также соблюдение техники проведения работ позволяет полностью изолировать стыки печной трубы от нежелательного попадания влаги и предотвратить преждевременное ее разрушение.

Печные трубы необходимо защищать от воздействия влаги специальными материалами

Зачем нужна гидроизоляция?

Гидроизоляция печной трубы в первую очередь является защитным мероприятием, которое предотвращает протекание крыши. Помимо этого, изоляция в принципе должна присутствовать согласно пожарным нормам, она выполняет предохранительную функцию, предотвращая возможные воспламенения элементов крыши, которые непосредственно прилегают к трубе.

Гидроизоляция печной трубы также увеличивает общее качество работы печной отопительной системы. Без изоляции конденсат обычно стекает по стенкам трубы, что является грубым нарушением норм и вообще нежелательным явлением. Помимо всего прочего, конденсат испаряется при отоплении печи и таким образом, создаёт повышенный показатель давления в трубе, которое влияет на нормальную тягу. Из-за этого качество отопления падает. Со временем повышенный показатель давления в печи может вызвать разрушение дымохода (особенно если стенки дымоотвода имеют трещины).

Ещё один крайне негативный для дымохода фактор — это химические соединения, которые образуются при сгорании отопительных материалов. В результате воздействия высоких температур и влаги, которая конденсируется при неправильной изоляции дымохода, происходит химический процесс образования активных веществ (щёлочи, кислот, солей). Эти соединения «внедряются» в стенки трубы и разрушают их.

Обратите внимание! Очень важным пунктом является то, что образование и скопление конденсата в трубе может вызвать задымление отапливаемого помещения.

Гидроизоляция необходима для кирпичных труб и коробов, так как влага быстро разрушает кладку

При правильном размещении трубы на крыше здания сложность изоляционных работ сводится к минимуму. Для этого обязательно нужно заранее выбрать место для трубы и провести необходимые расчёты перед её установкой. Чем длиннее и ровнее дымоход, тем лучше его КПД. Как правило, самым лучшим вариантом места установления дымохода считается место ската рядом с коньком. Благодаря такому размещению дымохода на крыше можно предотвратить формирование снежных карманов в зимний период. При таком расположении дымоотвода кровля изолируется в месте выхода канала.

Особенности выбора гидроизоляционных материалов

Первым и, пожалуй, одним из важнейших пунктов при выборе материалов для гидроизоляционных работ является температура, при которой происходит сгорание топлива внутри печи.  Её нужно учитывать при покупке негорючей теплоизоляции для труб.

Печные трубы производятся из следующих материалов:

• асбестоцемент;
• керамика;
• металл;
• кирпич, обладающий огнеупорными свойствами.

Сечение, которое имеют печные трубы, может быть как квадратным, так и прямоугольным. Виды сечения влияют на форму конструкции, которая будет примыкать к крыше. Не все отводы одинаково применимы ко всем типам печей и котлов, так как разные материалы имеют различный уровень устойчивости к высоким температурам.

Материал для изоляции может быть любым, главное — соблюдать правила его укладки или нанесения

Гидроизоляция кирпичной трубы или другой трубы на крыше — не такой сложный процесс, как кажется на первый взгляд. Защитный слой, который будет предотвращать попадание влаги, располагают в виде слоёв. Материал обязательно должен обладать водонепроницаемыми качествами, иначе изоляция теряет смысл.

В качестве изоляционного покрытия для крыш в простых случаях используют следующие материалы: пергамин, рубероид или толь. Укладка этих материалов довольно проста и производится на основе мастики или же цемента. В некоторых случаях цемент разбавляют нужными добавками для повышения надёжности такой изоляции.

Для сохранения жара в трубе и улучшения отопительных качеств используют специальный утеплитель.

Важно! В местах, которые контактируют с кровельными материалами, по правилам пожарной безопасности, температура дымохода не должна быть выше 50 градусов. Кирпичные трубы — отличный вариант для поглощения жара.

Для сооружений с повышенными требованиями безопасности гидроизоляция печной трубы производится с помощью следующих материалов:

Битумных изоляционных тканей. Материал, представленный хлопчатобумажной, джутовой или асбестовой тканью. При производстве данные типы тканей пропитываются мягкими битумами, а поверх наносят слой из тугоплавкого битума (для прочности и надёжности). При их укладке на крыше здания нужно следить, чтобы материал лежал ровно, без загибов и складок. Также БИТ применяют для водопроводных стыков.

Металлоизола. Это фольга, на которую при производстве наносят слой из тугоплавкого битума.

Гидроизола. Изготавливается этот материал из асбестового картонного листа, который покрывают на заводе битумом определённой марки. Металлоизол бывает в рулонах, а также жидкий. Этот материал является идеальным решением для печной трубы.

Хороший гидроизоляционный эффект дают составы и материалы на основе битума

Важно! Современная кровля включает в себя несколько слоёв, которые обеспечивают надёжную и долговечную изоляцию от нежелательных проникновений влаги: утеплитель, гидроизоляция и пароизоляция. Правильный монтаж этих защитных слоёв обеспечивает защиту здания от влаги, сезонных факторов и способствует улучшению отопления дома.

Борулина. Производится на основе специальной смеси высушенного асбеста и расплавленного битума. Этот материал используют в сложных случаях – при неудачном расположении труб на крыше зданий. Он обладает высоким показателем водонепроницаемости, а также очень пластичен.

Требования к гидроизоляционным материалам

Раньше для гидроизоляции крыш и печных труб использовался ограниченный список материалов. Выбор в магазинах не был таким огромным, как сейчас, поэтому на гидроизоляционные нужды шли материалы, в основном оставшиеся после строительства здания. Сегодня можно выбрать любые необходимые материалы, которые помогут без особого труда выполнить все необходимые работы по гидроизоляции своими руками. Но теплоизоляция для печных и других труб должна проходить по всем необходимым правилам. Материал для изоляционных работ подбирается с учётом типа трубы и котла.

Водостойкость. Из-за своего расположения снаружи здания на дымоход влияет много природных факторов (ветер, дождевые осадки, перепады температуры и прочее). Для того, чтобы они не вывели из строя изоляцию и не причинили вреда трубе, защитный материал должен обладать сопротивляемостью к ним и без труда переносить все природные капризы.

Термостойкость. Дымоход, осуществляя свою работу, может разогреваться до больших температур (500–600 градусов). Гидроизоляционные материалы, а также утеплители для труб печных, защищающие трубы от потери тепла, должны обладать высокой термостойкостью, для того, чтобы не выйти из строя в таких условиях.

Тип гидроизоляционной защиты также зависит от вида кровельного материала, которым покрыта крышам

Важно! Гидроизоляционные материалы должны обладать совместимостью с кровельными. Для черепицы из керамики используют оцинковку из керамики, для мягкой черепицы — битумные элементы и т. д.

Износостойкость. Кровельные материалы, как правило, обладают сроком эксплуатации от 15 до 20 лет. Вспомогательные материалы, в которые входит гидроизоляция, также должны быть долговечными.

Какие инструменты нужны для гидроизоляционных работ?

Очень важно запомнить правило о том, что обычные строительные герметики на основе силикона ни в коем случае нельзя применять при гидроизоляционных работах. Эти материалы не обладают нужными характеристиками для выполнения изоляции печной трубы.

Все необходимые манипуляции при гидроизоляции печной трубы можно произвести с помощью набора инструментов, в который входят:

• ножовка;
• специальные скобы для монтажа;
• минеральная вата;
• уровень и отвес;
• прокладка на основе асбеста;
• листы из металла;
• мастика;
• дюбели;
• термоустойчивый герметик;
• материалы для теплоизоляции;
• штукатурная смесь;
• рабочие перчатки.

Для гидроизоляции можно использовать и герметики, но только те, которые устойчивы к высоким температурам

Основные этапы гидроизоляционных работ

Всю работу по гидроизоляции кирпичной трубы можно условно разделить на 4 этапа:

1. Для повышения сцепления между поверхностями стенки нужно прогрунтовать (битум в таком случае надёжнее схватывается). Дальше с помощью мастики на основе битума на нужную поверхность крепится диффузная мембрана. Изоляционный материал нужно завернуть по краям наверх и тщательно нанести на них мастику. Такое крепление с учётом правильно выполненной работы позволит обеспечить надёжный стык материала с трубой и предотвратит протечку воды внутрь стыка.
2. Затем нужно изготовить и установить в соответствии с правилами галстуки (нижний и верхний). Галстуки делаются из металлических уголков. Листы при монтаже нужно укладывать друг на друга внахлёст для обеспечения стекания жидкости вниз.
3. На третьем этапе уголки из металла присоединяются к обрешёточным брускам и трубе. Для соединения используются дюбеля. В конце полученные стыки должны быть обработаны термостойким герметиком. Для проверки конструкции можно полить на неё немного воды, если нигде не образуется протечек, то работа проведена правильно.
4. Последний этап включает в себя покрытие всей смонтированной ранее конструкции рулонным материалом. Все стыки необходимо обработать мастикой на основе битума. Затем на конструкцию накладывают специальные материалы в рулонах. Стыки обрабатываются мастикой на основе битума. После этого производится установка защитного пластикового фартука. В самом конце работы на трубу проводится герметизация с помощью специальной ленты.

При работе по гидроизоляции печной трубы нужно подготовиться и желательно, проконсультироваться у специалистов. Если грамотно подойти к работе монтаж не вызовет никаких затруднений. Современный рынок строительных материалов позволит приобрести всё необходимое для проведения изоляционных работ на крыше здания. Подытоживая вышесказанное, стоит отметить, что только правильные материалы, подобранные именно для вашей трубы, обеспечат её надёжную защиту от воды.

Источник: http://TrubaMaster.ru/dymovye/gidroizolyaciya-pechnoj-truby.html

Как выполняется герметизация печной трубы на крыше?

Камин или печное отопление — непременные атрибуты дачного или загородного дома, который придают им дополнительный комфорт, тепло, уют. Даже с распространением отопительных приборов, работающих на природном газе или электричестве они не стали менее популярны, особенно если речь идет о строительстве традиционных русских бань. При сооружении камина наиболее ответственными, сложными моментами считаются выведение печной трубы через кровлю и гидроизоляция швов примыкания между ней и кровельным материалом. В этой статье мы расскажем, как качественная герметизация узла вывода дымохода влияет на долговечность, а также надежность крыши.

Последствия некачественной герметизации

Место, где дымоход печи или камина выводится на улицу, называют узлом прохода печной трубы или просто проходкой. Оно моет располагаться в стене или на крыше сооружения, при чем второй вариант вывода считается более популярным, но и более опасным с точки зрения появления протечек. Если гидроизоляция швов между дымоходом печи и кровельным материалом реализуется не качественно, то в процессе эксплуатации крыши домовладелец может столкнуться со следующими проблемами:

• Протечки. По статистике, которую приводят опытные мастера-кровельщики, большая часть протечек на крыше возникает по причине зазоров или щелей между печной трубой и кровельным материалом, не заделанных должным образом.
• Загнивание стропильного каркаса. Проникновение атмосферной влаги через швы между дымоходом и кровлей приводит к постепенному загниванию, деформации каркаса крыши, изготовленного из дерева.
• Снижение тяги в дымоходе. Недостаточная герметизация узла сопряжение трубы на крыше и кровельного материала приводит к появлению конденсата, остыванию дымохода, что негативно сказывается на силе тяги в системе.

Обратите внимание! Качественная гидроизоляция швов между печной трубой и финишным покрытием ската – залог долгого срока службы, надежности конструкции. Практически все кровельные материалы комплектуются специальными доборными элементами или эластичными кожухами для изоляции точки вывода дымохода на улицу.

Узел прохода дымохода через кровлю и распстранённые ошибки монтажа

Задачи гидроизоляции

Гидроизоляция трубы дымохода на крыше производится во время заключительного этапа кровельных работ, поэтому некоторые застройщики пренебрегают этой технологической операцией с целью сэкономить время или средства. Однако, не заделанные швы части становятся причиной протечек, ускоренного износа конструкции. Качественная герметизация дымохода является комплексным решением для следующих задач:

1. Повышение безопасности печного отопления. Дымоход печи, особенно если она твёрдотопливная, нагревается до высоких температур, потому место вывода ее на крыше изолируют от деревянного легковоспламеняющегося каркаса.
2. Увеличение энергоэффектвности. Благодаря изолированным швам, теплопотери через кровельный скат снижаются, что приводит к экономии топлива, а, следовательно, снижению затрат на отопление.
3. Защита от конденсата. Гидроизоляция дымохода позволяет сохранить температуру его стенок, чтобы снизить процесс конденсатообразования.

Вывод печной трубы через кровлю

Опытные мастера отмечают, что помимо практических задач заделка стыков между дымоходом и кровельным материалом выполняет эстетические функции, делая внешний облик крыши более завершенным и органичным.

Требования к гидроизоляции

Некоторое время назад мастера для изоляции узла вывода печной трубы использовали подручные средства, оставшиеся от кровельных работ. В настоящее время строительные магазины располагают огромным ассортиментом материалов, устройство и приспособлений, с помощью которых гидроизоляция печной трубы легко производится своими руками. К ним предъявляются следующие требования:

• Устойчивость к воздействию влаги. Так как дымоход находится на крыше, на него постоянно воздействует атмосферная влага. Чтобы она не вывела из стоя изоляцию, материал, из которого она изготавливается, должен обладать высокими влагостойкими и антикоррозионными качествами.
• Устойчивость к перепадам температуры. Дымоход печи может нагреваться до температуры 500-600 градусов, поэтому гидроизоляционные материалы должны обладать низкой теплопроводностью и толерантностью к ультрафиолету.
• Износостойкость. Так как основная масса кровельных материалов обладает сроком службы, составляющим 15-20 лет, то материалы и доборные элементы также должны служить долго, чтобы не производить замену каждые 2-3 года.
• Совместимость с кровельным материалом. Для заделки стыков между дымоходом на крыше из металлочерепицы, профнастила и фальцевой кровли используют оцинкованные доборные элементы, для керамической черепицы – керамические, для мягкой черепицы – гибкие, битумные.

Важно! Гидроизоляция трубы дымохода никогда не выполняется с помощью бытового герметика на силиконовой основе, нефтяного битума или цемента. Все материалы подбирают с учетом температуры внешних стенок трубы на выходе и разновидности кровельного материалы.

Разновидности средств для герметизации

Наличие готовых наборов доборных элементов для заделки швов значительно упрощают задачу кровельщику, поэтому гидроизоляция дымохода может выполнятся своими руками при соблюдении техники безопасности и технологии работ. Различают следующие разновидности средств для герметизации узла прохода трубы печи или камина через крышу:

1. Металлические фартуки. Наиболее распространённое средство изоляции дымохода, применяемое для труб квадратного и прямоугольного сечения. Оно представляет собой сборную конструкцию из металлических уголков, которая крепится к скату крыши и внешним стенкам дымохода. Подходит для крыш из профнастила, металлочерепицы, фальцевой кровли, шифера.
2. Резиновые уплотнители. Латексные или резиновые уплотнители, напоминающие воронку, используются для изоляции круглых труб. Они натягиваются на дымоход, плотно прилегая к нему, а затем фиксируются к обрешетке через кровельный материал. Уплотнители типа Мастер Флэш используют для крыш из рулонных и штучных битумных материалов.

   Схем монтажа резинового уплотнителя

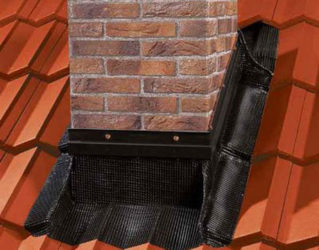

3. Мембранные материалы. Диффузные мембраны в виде полос приклеивают по периметру дымохода для защиты от затекания влаги. Они подходят для круглых и прямоугольных труб, однако, выглядят не так эстетично.

   Мембранный гидроизоляционный материал

Считается, что наиболее надежная гидроизоляция достигается при сооружении многослойной конструкции, состоящей из резинового уплотнителя, внутреннего фартука и наружной декоративной окантовки.

-инструкция

Источник: http://KrovlyaKrishi.ru/elementy-kryshi/dymoxod/germetizaciya-pechnoj-truby.html

Гидроизоляция печной трубы

В домах с печным отоплением или декоративными каминами важным этапом выполнения качественной кровли является гидроизоляция печной трубы. Место, где труба выходит наружу, подвергается повышенным нагрузкам: перепадам температур, механическим нагрузкам и повышенной влажности, поэтому гидроизоляции печной трубы нужно уделить особое внимание.

Принцип устройства гидроизоляции

В месте прохода трубы через кровлю обязательно получаются зазоры, и обычная их гидроизоляция мастиками и герметиками – недостаточная мера для надежной защиты от протечек. Поэтому при укладке кровельного покрытия необходимо выполнить целый ряд мероприятий:

• Располагать трубу нужно как можно ближе к коньку крыши, это поможет избежать скопления снега в месте ее выхода наружу;
• Под кровельное покрытие укладывают систему отведения влаги, защитную мембрану и так называемые «фартуки» и «галстук». Их форма зависит от формы трубы;
• Места выхода трубы необходимо гидроизолировать специальным герметиком, устойчивым к перепадам температур;
• На кровельное покрытие укладывается дополнительный декоративный фартук. Его назначение – отвод потоков дождевой воды от трубы.

Печные трубы, как известно, имеют различную форму, поэтому конструкция гидроизоляционных элементов для них несколько различается.

Гидроизоляция печной трубы прямоугольного сечения

Такие трубы чаще всего выполняют из кирпича. Внутри кирпичного короба может проходить асбестоцементная или металлическая труба, или может быть выполнен дымоход с помощью кирпичной кладки. Кирпич обладает хорошими теплоизоляционными характеристиками, поэтому резкого перепада температуры у такой трубы, как правило, не происходит.

Для выполнения гидороизоляции трубы понадобятся:

• Диффузионная мембрана;
• Гидроизоляционная мастика;
• Листовой металл или готовые металлические фартуки и галстуки по размеру трубы;
• Жаропрочный герметик.

Технология выполнения гидроизоляции:

1. Начинать выполнение гидроизоляции необходимо сразу после укладки гидроизоляции под кровельное покрытие. Края диффузионной пленки загибаются на трубу с нахлестом и проклеиваются с помощью полимерно-битумной мастики.

   Края промазываются с помощью битумной мастики

2. Поверх загнутых и прочно прижатых краев диффузионной мембранной пленки также наносят слой мастики.

   Образец гидроизоляции у основания

3. Выполняют обрешетку под внутренние фартуки на расстоянии 5-10 см от трубы. Деревянные бруски можно для дополнительной защиты обработать биоогнезащитным составом.

   Процесс создания обрешетки

4. Устанавливают фартуки, также начиная с нижнего. Фартуки должны быть выше кровельного покрытия на 10-15 см и перекрывать крышу со всех сторон на 20-30 см. Если уклон крыши менее 20 градусов, нижний фартук можно сделать до самого свеса, это улучшит гидроизоляционные свойства крыши.

   Процесс установки фартука на трубу

5. Стыки между фартуками и трубой промазывают жаропрочным герметиком для труб.

   Процесс промазки жаропрочным герметиком

6. Крепят фартук к трубе с помощью дюбель-гвоздей, забивая их на расстоянии 15-20 см в предварительно просверленные отверстия.

   Крепление фартука к трубе

7. После установки фартуков приступают к укладке кровельного покрытия: его укладывают поверх фартука вровень с трубой, стараясь сделать зазоры минимальными.

   Процесс укладки кровельного покрытия

8. Поверх кровельного покрытия устанавливают дополнительный гидроизоляционный фартук из металла или клеящихся материалов типа Вакафлекс.

   Установка дополнительного гидроизоляционного фартука

9. Для дополнительной гидроизоляции можно выполнить водоотводящий галстук от самого конька крыши.

   Установка дополнительного водоотталкивающего галстука

Технология укладки материала Вакафлекс

Вакафлекс – самоклеящаяся пластичная гидроизоляционная лента. Вакафлекс имеет внутреннее армирование алюминием, благодаря чему может принимать форму профиля кровельного покрытия, одновременно прилегая к трубе. Монтаж Вакафлекса несложен, его может выполнять один человек.

1. Ленту начинают приклеивать по нижнему краю трубы. Отрезают ее по длине стенки с запасом в три-пять см с каждой стороны. Сгибают вдоль пополам, снимают с верхней половины защитный слой и приклеивают ленту к трубе, прокатывая ее твердым валиком. Затем снимают нижнюю защитную пленку и приклеивают к кровельному покрытию, тщательно прокатывая валиком до тех пор, пока не будет обеспечено полное прилегание. Углы ленты аккуратно подрезают, загибают на боковые стенки трубы и приклеивают.

   Процесс укладки Вакафлекса

2. Аналогичным образом проклеивают боковые стороны трубы. Углы аккуратно заводят на нижний и верхний край трубы, причем их уголки скругляют ножницами для лучшего прилегания и ветрозащиты.

   Технология укладки материала Вакафлекс (шаг 2)

3. Верхняя стенка трубы оклеивается в последнюю очередь, ее углы заворачиваются на боковые плоскости. Для лучшей гидрозащиты допускается наклеить еще одну полосу ленты на кровельное покрытие выше трубы, при этом все стыки должны быть уложены так, чтобы верхний слой находился выше по направлению стока воды.

   Гидроизоляция трубы (Шаг 3)

На трубу поверх гидроизоляционной ленты крепят планку Вака, исключающую сток воды по плоскости трубы.

Технология крепления планки ВАКА

Гидроизоляция печной трубы круглого сечения

В последнее время для отвода дымовых газов все чаще устанавливают круглые сэндвич-трубы. Они просты в монтаже и обходятся дешевле, к тому же пожаробезопасны и не создают лишней нагрузки на фундамент печи. Гидроизоляция таких труб выполняется довольно просто. Для этого необходимы специальные трубные проходки. Они представляют собой алюминиевый или стальной каркас из тонкого листового металла с гибким фартуком из полимерного материала. Проходки выпускают в различной цветовой гамме, позволяющей подобрать ее под цвет крыши.

Гидроизоляция печной трубы круглого сечения

Технология выполнения гидроизоляции круглой трубы

1. До укладки кровельного покрытия примеряют проходку и при необходимости делают дополнительную обрешетку рядом с трубой, к которой будет крепиться проходка.
2. Укладывают кровельное покрытие. Листы при этом удобнее резать так, чтобы стык приходился как раз по трубе.
3. Вырезают в проходке отверстие необходимого диаметра, надевают проходку на трубу, укладывают ее на кровельное покрытие и придают основанию форму профиля покрытия.
4. Стыки промазывают жаропрочным герметиком для труб.
5. Закрепляют основание проходки на крыше с помощью саморезов.
6. Саморезы крепят к заранее обустроенной обрешетке с шагом 7-10 см.

Процесс гидроизоляции трубы круглого сечения

Правильно выполненная гидроизоляция не только надежно защищает крышу от протечек, но и продляет срок службы кровельных материалов, обрешетки и самой печной трубы.

Источник: https://StroyVopros.net/vodosnab_otopl/truby/gidroizolyatsiya-pechnoy-trubyi.html
