Гидроизоляция трубы на крыше из металлочерепицы

В этой статье:

Как сделать проход трубы через крышу из металлочерепицы – правила отделки дымохода

Проектируя и сооружая частный дом, особо внимательно следует отнести к обустройству прохода дымохода через крышу из металлочерепицы. Правильность монтажа проходных узлов напрямую влияет на уровень герметичности и пожарной безопасности крыши.

Где расположить дымоход

Место, где будет выходить дымоход через крышу из металлочерепицы, нужно рассчитать еще на этапе разработки проекта. Через ендовы лучше его не проводить, так как места примыканий в таком случае теряют свою герметичность. Также важно учесть тот факт, что именно на ендовы приходится наибольшая снеговая нагрузка: это неминуемо будет сказываться на целостности соединительных участков дымохода и кровли.

Обустройство выхода дымоотводной трубы через крышу из металлочерепицы

Утепленные кровли обычно имеют не очень высокую пожарную безопасность, ведь в их составе присутствует слой гидроизоляции, теплоизоляции и пароизоляции. Наличие деревянной обрешетки также не способствует ее повышению. Согласно строительным нормам, расстояние между этими конструктивными элементами и трубой из кирпича, керамики или бетона должно быть не менее 13 см. Если керамический дымоход не имеет теплоизоляции, то дистанция увеличивается до 25 см.

Участок, где дымоход проходит через металлочерепицу и кровельный пирог, характеризуется повышенными теплопотерями и появлением конденсата в утеплителе. Во избежание подобных явлений необходимо соорудить специально для трубы собственную стропильную конструкцию. Для заполнения пустоты между дымоходом и кровлей используется минеральная базальтовая вата.

При обустройстве вывода дыма в жилом здании проводится вырезание паро- и гидроизоляции в виде конверта, с подворачиваением и фиксацией краев к стропильной конструкции. При использовании прямоугольных или квадратных труб необходимо изготовить наружные фартуки: данные элементы обеспечивают хорошую герметичность мест стыковки дымохода и металлочерепицы.

Обустройство прохода для квадратной или прямоугольной трубы

Чтобы сделать места примыкания дымохода и кровли полностью герметичными, используют отделку трубы на крыше из металлочерепицы внутренними и наружными фартуками. Вначале монтируют внутренний фартук.

https://www.youtube.com/watch?v=GW-9-hSYxRk

Установка верхних и нижних планок и боковых элементов проводится в следующем порядке:

Нижнюю планку необходимо приложить к стене и провести линию карандашом.
Таким же образом размечают остальные элементы.
Далее проводится замер величины всего периметра дымохода. Полученный результат используется для проделки штроб на глубину 15 мм. Для этих целей используют болгарку. Важно не допускать совпадения штробы и швов кирпичной кладки: углубления должны проходить по поверхности кирпичей.
Готовые штробы необходимо промыть водой от пыли и высушить.
Вначале планки устанавливают на нижнюю дымоходную стенку. Затем переходят на боковушки и верхнюю. Во избежание протеканий между планками делают перехлест 150 мм.
После укладки кромок доборных элементов в штробы их нужно залить герметиком.
Для фиксации на трубу используются кровельные саморезы.
Низ фартука оформляется «галстуком», который обеспечивает отведение воды. Обычно «галстук» направляют в ендову или на карнизный свес.
Края кровли оснащаются бортиком. Для этого потребуется молоток и плоскогубцы.

По завершению установки фартука и проведении крышной разделки, проводят укладка металлочерепицы вокруг дымохода. После этого устанавливают наружный фартук, который выполнят исключительно декоративную функцию. Крепление его планок проводится точно также, как и в случае с внутренним фартуком. Планочные кромки в этом случае не заводятся в штробы, а фиксируются на дымоходные стенки.

Вывод через металлочерепицу круглой трубы

Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу, вам останется лишь узнать, как собрать дымоход своими руками..

Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.

Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.

Обычно это бывает в таких случаях:

Осуществляется капитальный ремонт кровли.
Заменяется стропильная конструкция.
Устанавливается или заменяется система отопления дома.

Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.

Источник: https://kryshadoma.com/dymokhod/kak-sdelat-prokhod-truby-cherez-kryshu-iz-metallocherepitsy-pravila-otdelki-dymokhoda.html

Как сделать проход дымохода через кровлю из металлочерепицы для трубы квадратного и круглого сечения

Кровля из металлочерепицы — надежная и долговечная защита дома от осадков, ветра и зимних холодов. Материал удобен в работе, имеет довольно большой выбор вариантов — по изготовителю, по цвету и типу металла. Монтаж такой кровли несложен и вполне доступен для самостоятельного осуществления, но требует учета некоторых особенностей материала и предварительного ознакомления с правилами его монтажа и использования.

Крыша, покрытая металлочерепицей, значительно меняет весь облик постройки, придает ей солидный и нарядный вид. Помимо основного кровельного покрытия, выпускаемого в виде листов с нанесенным рельефом, имитирующим классическую черепицу, выпускаются все необходимые дополнительные элементы (доборы) — коньки крыши, скаты, водосточные желоба, ендовы, торцевые планки и пр.

Крепление к стропильной системе производится специальными саморезами, оборудованными прокладками из резины определенного качества, защищающими участок от попадания воды и разрушения. Примечательно, что все комплектующие имеют один цвет с основными листами. В этой статье вы узнаете, как вывести трубу через крышу из металлочерепицы и как правильно загерметизировать место контакта.

Достоинства и недостатки покрытия

Как и любой материал, металлочерепица имеет свои достоинства и недостатки. Рассмотрим их подробнее. К достоинствам относятся:

Долговечность. Срок службы правильно установленной кровли может составить до 60 лет, одни из самых популярных на данный момент покрытий — каскад и монтеррей;
Привлекательный внешний вид;
Малый вес кровли, почти в 2 раза меньшая нагрузка на стропильную систему и несущие элементы постройки по сравнению с более традиционными материалами, например, с шифером;
Возможность полной комплектации всех необходимых деталей, полностью соответствующих друг другу вплоть до цвета;
Надежная защита от осадков, ветра и холода;
Пожаробезопасность;
Относительная дешевизна материала.

Имеются и недостатки:

Кровля ощутимо шумит во время дождя;
Высокие требования к качеству монтажа. Неграмотная установка может спровоцировать процесс коррозии, довольно быстро разрушающий материал;
Сложная форма крыши — большие отходы материала из-за необходимости подрезки по месту и подгонки листов по размерам.

Как вывести трубу через крышу из металлочерепицы

Проход трубы через металлочерепицу осуществляется по общим правилам, основные требования которых таковы:

Пожарная безопасность ( подразумевается пожаробезопасный обход дымохода металлочерепицей);
Гидрозащита (осадки, пар, конденсат);
Наличие грамотно оборудованного зазора, компенсирующего температурное расширение, что весьма актуально для металлической кровли.

Для осуществления задачи производители выпускают специальные элементы, предназначенные для оформления прохода трубы и места примыкания кровли. Используются два типа фартуков (угловых элементов примыкания, сопрягающих плоскости кровли и стенок трубы) — внутренний и наружный. Их задача состоит в обеспечении герметизации прохода и защите его от протечек дождевой воды. Все стыки и зазоры в обязательном порядке должны заполняться специальным пожаробезопасным герметиком.

При проектировании дома следует учитывать климатические особенности местности. В зимнее время в районе верхней стенки трубы может скапливаться снег, образуя сугроб (иногда довольно крупный), который при таянии может протечь внутрь дома, или, что гораздо хуже, внутрь кровельного пирога. В таких случаях обязательна установка снегозадержателей.

Для решения этого вопроса надо уделять самое пристальное внимание качеству герметизации трубы с коньковой стороны. Рекомендуется оборудовать печной проход как можно ближе к коньку, это исключит возможность скопления больших масс снега.

Для обеспечения пожарной безопасности надо изготовить (или приобрести, если труба на крыше из металлочерепицы имеет стандартную форму) специальный металлический короб, обеспечивающий необходимый зазор и отсечку горячих участков трубы от материала кровельного пирога и стропильной системы. Пространство между коробом и кровлей заполняется негорючим материалом, стекловатой или минватой. Это обеспечит утепление участка прохода и позволит избежать появления очагов образования конденсата.

дымоход на крыше из металлочерепицы

Итак, как обойти трубу металлочерепицей? Об этом расскажем далее.

Проход квадратной трубы через металлочерепицу

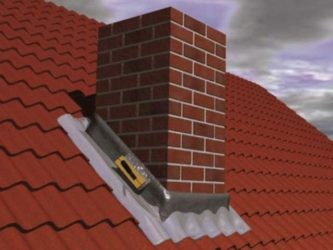

Проход дымохода через кровлю из металлочерепицы начинается с установки внутреннего фартука. Для этого надо отметить на трубе места контакта планок примыкания (элементы внутреннего фартука), с помощью болгарки пройти канавку, в которую будет вставляться верхний край планок.
Произвести монтаж планок примыкания. Они крепятся на кровельные саморезы с шагом не более 25 см.
Начинать с нижней стороны трубы, планки устанавливаются внахлест с перекрытием не менее 15 см. Стыки и зазоры (особенно опоясывающая канавка, куда вставлена кромка планок примыкания) заполняются герметиком.
Под нижнюю планку устанавливается лист металла — нижний «галстук», обеспечивающий сток воды в желоб или ендову.

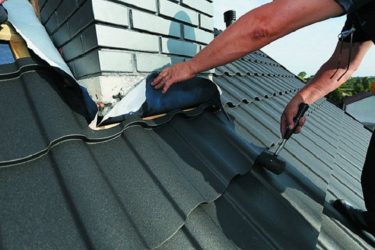

Оборудуется дополнительная гидроизолирующая оболочка внутренней части узла.

Можно обойтись и без нее, если все работы произведены вполне надежно, но в данном случае дополнительная страховка от протечек лишней не будет. Верхний край ее должен перекрывать срез планок примыкания не менее 5 см.
После этого приступают к установке металлочерепицы.

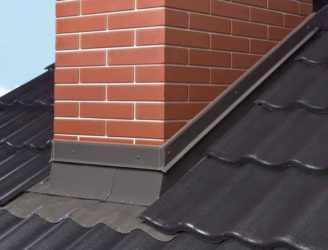

Поверх готовой кровли место выхода дымохода через металлочерепицу надо опоясать верхним фартуком. Это будет первый слой защиты от дождевой или талой воды.

Крепление производится без проходки канавки, поэтому стык трубы и фартука надо загерметизировать.

примыкание к трубе металлочерепицы

Проход круглой печной трубы

Если используется труба круглого сечения, оптимальным вариантом вывода будет применение кровельной проходки круглого сечения.

Они изготовлены из резины или термосиликона, что обеспечивает эластичность материала и возможность плотного соединения его с любым рельефом кровли.

Устанавливается поверх имеющейся кровли, плотно натягивается на трубу и крепится к металлочерепице.

Таким образом получается эластичный «колпак», плотно обтягивающий трубу и плавно переходящий на плоскость кровли.

Для надежности нужно стыки полить герметиком. Такая система надежно обеспечивает защиту от дождя, не боится температурных перепадов и деформаций.

Внутренняя часть прохода заполняется негорючим утеплителем и прикрывается листом металла.

монтаж круглой трубы

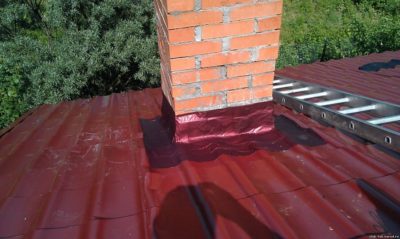

Все места примыкания трубы к кровле из металлочерепицы надо изолировать силиконовым герметиком. Это относится как к нижнему, так и к верхнему фартукам. Не следует пренебрегать установкой слоя изолятора между фартуками. После установки верхнего фартука надо тщательно изолировать все имеющиеся стыки и соединения элементов.

А теперь предлагаем вам посмотреть видео по самостоятельному монтажу дымохода:

Заключение

В целом, оборудование прохода печной трубы требует аккуратности и полного понимания сути производимых операций. Отказ от соблюдения правил влечет за собой образование протечек и разрушения кровельного пирога, грозит пожаром. Соблюдение правил — залог долгой и надежной службы кровли.

2016-12-03

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/metallocherepica/prohod-truby.html

Обход трубы на крыше из металлочерепицы

Когда в жилом доме предстоит установка камина или печи, прежде всего, следует задуматься о создании дымохода. Обустройство прохождения трубы через металлочерепичную крышу имеет свои нюансы.

Вывод трубы печи через металлочерепицу

Вывод трубы через металлочерепицу (см фото) предусматривает решение двух вопросов. Первый из них касается организации пожаробезопасного прохода дымохода через кровлю и покрытие на ней. Чтобы его решить, потребуется изолировать склонные к возгоранию материалы и тем самым не допустить их соприкосновение с поверхностью трубы. Вторая проблема связана с обеспечением герметичности места выхода дымохода наружу, на крышу. Решить ее можно путем проведения ряда мероприятий во время выполнения кровельных работ.

Каждому понятно, что место сквозного прохода на крыше требует особого внимания со стороны владельца недвижимости и нарушение технологии при обустройстве вывода может привести к протечке воды при первом, даже небольшом дожде. Узел кровли из металлочерепицы. обеспечивающий примыкание к трубе, лучше всего делать там, где находится конек кровли, поскольку в этом месте не возникают снеговые карманы, а соответственно уменьшается вероятность того, что здесь появится место, откуда влага будет проникать в чердачное помещение.

Хотя такой вариант обустройства прохождения трубы через кровлю имеет свои недостатки. Основной из них заключается в том, что стропильную систему придется выполнять либо без коньковой балки вообще, либо делать данный элемент с разрывом. Чтобы реализовать такую конструкцию, нужно установить для стропил дополнительные опоры, но когда чердачное помещение планируют использовать, они становятся препятствием.

Что не рекомендуют делать специалисты, так это сооружать дымоход через металлочерепицу там, где пересекаются скаты в близости от ендов, поскольку сделать в этом месте качественное примыкание очень сложно и место это и так является слишком уязвимым.

Защита вывода кирпичной трубы

После того, как труба уже выведена на крышу из металлочерепицы, необходимо обеспечить герметичное прилегание кровельного покрытия вокруг узла примыкания кровли к стене. Для таких целей пользуются кровельной конструкцией, которая получила название внутренний фартук и для ее устройства потребуются металлические уголки, выполняющие функцию планок примыкания. Их приобретают одновременно с покупкой комплектующих к кровле и имеют они тот же цвет, что и материал для кровли.

Чтобы сделать внутренний фартук, потребуются инструменты:

маркер;
молоток;
плоскогубцы;
металлическая длинная линейка;
болгарка с 2-миллиметровым диском.

Мероприятия, направленные на решение проблемы, как обойти трубу металлочерепицей и работы по обеспечению надежного примыкания материала кровли к трубе выполняются поэтапно:

к поверхности дымохода прикладывают планку примыкания и на кирпиче отмечают линию, где это происходит (аналогично этому способу выполняют выход вентиляции на крышу из металлочерепицы );
используя металлическую линейку, метку переносят на другие стороны дымохода;
с помощью болгарки по отмеченной линии делают канавку шириной 2 миллиметра. Прокладывают штробу не по месту шва кирпичной кладки, а по ее поверхности;
рабочие участки очищают от образовавшейся на них пыли – лучше всего их промыть водой и дать им высохнуть;
канавку заполняют силиконовым герметиком, желательно бесцветным, и вводят в нее край планки примыкания для металлочерепицы. закрепляя ее саморезами. При этом работы по монтажу начинают со стенки, повернутой к карнизу крыши, а не к коньку. Остальные части фартука закрепляют по остальным сторонам трубы аналогично. Если не получается состыковать планки, то в таком случае выполняется нахлест шириной 15 сантиметров;
затем под нижнюю кромку фартука помещают лист металла – его принято называть галстуком, этот элемент необходим для отведения осадков в направлении водостока или к ендове. По краям галстука делают небольшие бортики при помощи молотка и плоскогубцев;
после этого вокруг трубы сверху фартука и галстука укладывают металлочерепицу и приступают к установке наружного фартука.

При проведении работ, чтобы кровельное покрытие не повредить, необходимо соблюдать меры безопасности: строитель должен надеть пояс монтажный, имеющий страховочный фал, обувь с мягкой подошвой. Передвигаться нужно по обрешетке, наступать в прогиб волны.

Когда завершен монтаж покрытия около трубы, устанавливают наружный фартук, выполняющий функцию больше декоративную, чем защитную. Обустройство наружного фартука проходит аналогично тому, как и внутреннего, только планки примыкания крепят к трубе, не выполняя штробление стенок.

Прохождение металлочерепицы железным дымоходом

Источник: http://krovlya-mp.ru/obhod-truby-na-kryshe-iz-metallocherepitsy.html

Примыкание трубы к металлочерепице

Наиболее сложным из всех элементов кровли принято считать обход трубы на крыше. Даже опытные кровельщики выполнение аккуратного обхода трубы считают непростой задачей. ,

По тому насколько качественно сделан обход, можно определить профессиональный уровень мастера.

Делая обход трубы или иного препятствия на кровле кровельщикам приходиться решать следующие задачи:

обустройство отвода воды стекающей по участку крыши над трубой, чтобы перенаправить ее в обход трубы;
направление воды, струящейся по самой трубе на крышу, чтобы у нее не было возможности попасть в дом.

Вначале стоит рассмотреть какими способами можно решить первую задачу.

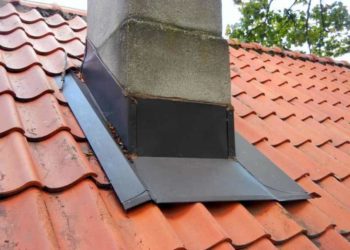

Как раньше делали обход трубы

Трубу на крыше стали устанавливать уже довольно давно. Напрашивается вопрос, а как же в прежние времена делали обходы? Взять, к примеру, знакомый всем шифер, которым еще недавно были покрыты большинство крыш. Пожалуй, многим доводилось видеть, каким образом делали на шиферной крыше обход трубы, да очень просто – трубу обкладывали цементно-песчаным раствором.

И ведь, что интересно, подобный способ позволял решить сразу обе задачи. Однако цемент в отличие от герметика со временем начинает трескаться из-за возможных подвижек дома. И, несмотря на то, что у него хорошая сцепка с шифером он начинает пропускать воду. Вот почему помимо кладки раствора приходилось устанавливать еще и фартуки. Над трубой устанавливали фартук для того, чтобы защитить цементную кладку от чрезмерного попадания воды. Под шифер клали фартук на тот случай, если вода сможет просочиться через цемент, чтобы она по лотку стекла до карниза.

Подобный фартук с лотком из-за внешнего вида в народе называли «галстуком» или «штанами». Высокие волны шифера делали фартук совсем не заметным.

Решение с использованием фартука-лотка, несомненно, можно считать некой страховкой от возможных протечек или дополнительным элементом, который отведет воду при растрескивании цементного обхода. Опытные строители обычно не стремились полагаться только лишь на фартук.

Подробнее о всех узлах кровли

Как делют проход трубы через металлочерепицу сейчас?

С появлением новых материалов и технологий, крыть шифером крыши стали очень редко. Введены новые требования к внешнему облику крыши. В качестве красивого обрамления трубы, выполненный из металла верхний фартук и сегодня широко используется в строительстве. Не забыт и внутренний фартук, прозванный «галстуком».

Однако принципа укладки и назначения данных элементов кровли многие не понимают.

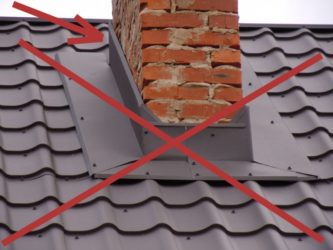

При посещении одного из строительных объектов мне довелось приподнять фартук обхода трубы на крыше. Вода, стекающая со ската, установленного над трубой, уходила прямо под кровельное покрытие.

«Делаем по инструкции», — пояснил прораб, заметив мое недоумение. Стоит сказать, что я был на крыше строящегося промышленного здания, у которого гидроизоляция вообще не предусмотрена, обход трубы выполнен с помощью нижнего фартука с «галстуком». Результат можно было предсказать заранее: перекрытия постоянно намокали. Хорошо, что не нужно было волноваться за хорошую отделку на нижнем этаже.

Да и стоит ли удивляться, ведь в инструкции некоторых производителей рекомендуется отводить воду от труб при помощи подобного фартука. При этом его называют основным способом отвода воды, а ведь на шиферных крышах фартук устанавливали лишь для подстраховки.

Интересная аналогия приходит на ум: хотел ли какой-нибудь парашютист прыгнуть, взяв с собой лишь запасной парашют, отказавшись намерено от основного? Нельзя отрицать вероятность того, что он выживет и даже серьезных травм не получит, но согласитесь, неразумно пренебрегать основным парашютом, если он доступен.

Интересно было бы узнать, пытался кто-либо подсчитать, сколько воды попадет под покрытие в течение года? Попробую сделать это на одном из примеров.

В окрестностях Москвы за год выпадает в среднем 670 мм осадков, иначе говоря, на один квадратный метр выливается 670 литров воды. В результате умножения ширины трубы 0,8 м на длину ската над трубой в проекции 4,8 м получаем участок крыши площадью 3,84 кв м. Не трудно подсчитать, что на него за год попадает 2568 литров воды. И вся она течет под покрытие!

Весной и осенью происходит следующее: вода, которая ранее стекала, замерзает, снег, лежащий на крыше, под лучами солнца быстро превращается в воду, а поскольку на внутреннем фартуке лед тает медленно, то вода вынуждена бежать вокруг фартука. В этом случае приходится надеяться на грамотно обустроенную гидроизоляцию. Если же воде удастся найти даже крохотную щелку, то проникнуть в помещение ей не составит труда, заодно сделав мокрым утеплитель.

Фартук — та же ендова, но с большей нагрузкой!

Ближайшим функциональным аналогом внутреннего фартука считают ендову. Этот значимый элемент кровли сделан в виде желоба. Основное предназначение ендовы — отвод воды со скатов кровли.

Обратите внимание

Если провести сравнение емкости каналов фартука и ендовы одинаковой ширины, то выяснится, что емкость ендовы в несколько раз больше емкости фартука. А объем осадков одинаков!

При монтаже фартука нужно следить за тем, чтобы случайно не замять отбортовку. Ведь даже слегка замятая отбортовка может значительно уменьшить емкость фартука

Сегодня изготавливают фартуки разной формы. Чаще всего конструкции имеют равномерную ширину по всей длине.

Хотя в некоторых инструкциях рекомендуют делать их сужающимися к низу или с узкими локтями. Несомненно, подобное исполнение не добавляет емкости фартуку, а наоборот ее уменьшает.

Какой материал взять под ендову на металлочерепицу

Особенности крепления фартука при обходе трубы

Говоря о креплении ендовы, стоит заметить, что по нормативам саморезы должны быть закручены на расстоянии 25 см от оси ендовы. Форма желоба этого элемента кровли способствует организованному движению воды. Поэтому никаких протечек не бывает.

При наложении на фартук листа металлочерепицы выясняется, что он в любом случае будет прошит саморезами, причем во многих местах. А поскольку определенной оси движения воды у плоского фартука быть не может, она растекается по всей поверхности. И на ее пути неизбежно оказываются отверстия, сделанные саморезами.

Никаких прокладок или уплотнителей при входе самореза в фартук не ставят, а значит невозможно гарантировать отсутствие протечек в дальнейшем.

Сегодня многие фирмы производители заняты разработкой технологий по изготовлению фартуков для обхода трубы.

Гидроизоляция трубы на крыше

5 273

Сложно поспорить с утверждением, что каждый частный дом обязательно должен иметь печь в гостиной комнате. В то же время большинство современных жилищ оснащают декоративным камином, который не только создаёт комфорт и уют в помещении, но и дополняет его интерьер, делает пространство уникальным и неповторимым. Немаловажным фактором будущей печи является способность правильно работать. Это требует при строительстве определенных знаний и навыков. Гидроизоляция трубы на крыше – один из самых сложных видов работ по устройству гидроизоляции.

Первое, на что рекомендуется обратить внимание – на установку дымохода и устройство его на крыше постройки. Стоит заметить, что для такой конструкции крайне важно сделать качественную теплозащиту и гидроизоляцию, поскольку они непосредственно влияют на долговечность, практичность и безопасность такого объекта.

Для чего необходима изоляция трубы печи?

Главным требованием пожарной безопасности при организации трубопровода печи или камина в доме является выполнение его противопожарной изоляции. Она убережет от возгорания всех предметов и конструкционных элементов, которые в той или иной степени будут контактировать с дымоходом.

Обязательным условием осуществления печного монтажа является обеспечение правильной гидроизоляции кровли, за счет чего устраняется вероятность возникновения протечек в местах стыковки.

Чаще всего протекание воды в месте около дымохода вызвано плохой герметизацией крышной разделки. Грамотно выполненная гидроизоляция печной трубы предотвратит попадание в помещения воды и талого снега при любых погодных условиях.

Применение специализированных гидроизоляционных материалов и соответствующие работы способны значительно улучшить возможности печной системы отопления, исключить вероятность любого образования конденсата на внутренней поверхности стенок. Вдобавок ко всему избыточная влага способна привести к нежелательному задымлению помещения. Еще одним побочным эффектом станет избыточное давление и уменьшение коэффициента теплоотдачи. Естественно, неэффективное отопление вряд ли кого-то устроит.

На что стоит обратить внимание

Технические характеристики и свойства разных материалов отличаются. Для гидроизоляционных работ определяющим условием является температура сгорания топлива, величину которой необходимо учитывать при выборе огнеупорного герметика. Печные трубы изготавливаются из следующих материалов:

— асбестоцемент;
— керамика;
— металл;
— огнеупорный кирпич.

Подавляющая часть печных труб имеют квадратное или прямоугольное сечение. Эта особенность объясняется тем, что для них существует больше готовых решений, которые используют при строительстве. Вид сечения будет определять примыкающую к крыше конструкцию, вид которой также может изменяться для разных наружных отделок трубы.

Изоляционные работы можно упростить и свести к минимуму при правильном размещении трубы на поверхности крыши, для чего рекомендуется пользоваться услугами профессионального проектировщика и специалиста по строительству. Как правило, дымоход размещают как можно выше над кровлей и направляют его по прямой траектории. Хорошим местом для этого может стать область у козырька крыши. Такой подход, в зимнее время, исключит образование снежных карманов, и значительно упростит процесс создания гидроизоляции.

Согласно существующим нормам и требованиям, предельный температурный максимум в месте соприкосновения трубы и кровли не должен быть более 50 градусов.

Отличным решением считается кирпичный дымоход, в котором толщина кладки даже теоретически не способна вызвать прогревание выше указанной отметки.

Что необходимо для гидроизоляции?

Прежде всего, стоит обратить особое внимание на то, что при гидроизоляции печной трубы нельзя пользоваться обычными строительными герметиками.

Весь перечень работ по гидроизоляции печной трубы возможно выполнить, имея следующий набор инструментов:

1 — ножовка по металлу и по дереву;
2 — короб из дерева;
3 — монтажные скобы;
4 — вата на минеральной основе;
5 — строительный уровень и отвес;
6 — асбестовая прокладка;
7 — металлические листы;
8 — мастика или грунт;
9 — кровельные материалы;
10 — дюбели;
11 — жаростойкий герметик;
12 — теплоизоляционные материалы;
13 — штукатурка.

Начинать изоляционные работы трубы следует с установки короба из дерева между крышей и печной конструкцией, с обязательным выполнением зазора между древесным каркасом и стенками дымохода. Согласно противопожарным и строительным нормам зазор должен быть не менее 100мм, который впоследствии заполняется материалами на негорючей основе и минимальной теплопроводностью. Достойным решением станет самая обычная минеральная вата и аналогичные по своим свойствам материалы.

Расстояние от трубы до горючих материалов выбирается согласно СНиП.

Слои пароизоляции и гидроизоляции обязательно разрезаются крест-накрест в месте контакта. После этого края крепятся посредством монтажных скоб к стропильным и балочным элементам.

Изоляционные элементы закрепляют специальными рамками по периметру прохода в крыше:

— гидроизоляционную пленку прижимают с помощью обрешетки и контр обрешетки;
— пароизоляционную пленку прижимают основанием для укладки материала для отделки чердачного или мансардного помещения.

Это позволит надежно создать изоляцию трубы.

Как сделать гидроизоляцию трубы печи?

Конструкция гидроизоляции дымохода зависит от нескольких факторов, например, от вида материала из которого изготовлена кровля, но общие правила одинаковы для всех видов труб и крыш.

Выполнить работы возможно несколькими путями, при этом самым простым является вариант, осуществляемый при помощи рулонных строительных материалов. Ниже приведем последовательность действий при гидроизоляции:

1. Труба покрывается грунтовкой или мастикой, с последующим креплением на крыше специальной мембраны, края которой заворачивается к печной конструкции и плотно обжимаются с помощью металлических планок. За счет этого влага будет скатываться по кровле, не попадая в места стыковки корпуса трубы и элементов кровли.

2. Из металла изготавливается верхний и нижний галстуки и закрепляются вокруг печной трубы. Нижний галстук должен доходить до водостока.

3. Рулонный изоляционный материал кровли укладывается внахлест, что гарантирует безопасный слив воды. Допускается крайний лист делать, как коротким, так и длинным, поскольку качественно на эффективности гидроизоляции это не скажется.

4. Затем все элементы обрабатываются мастикой, особенно места соединений материалов. При помощи жаростойкого герметика, заполняются крупные щели.

5. Поверх конструкции укладываются основные кровельные компоненты, с герметизацией мест стыка. Сверху накладывается металлический фартук, и осуществляются окончательные работы по герметизации.

Теплоизоляцию дымохода и гидроизоляцию печной трубы принято производить только с внешней стороны. Теплоизоляционные материалы укладываются только после нанесения штукатурки, до момента ее окончательного застывания. Только после этого можно делать облицовку.

Как выполнить проход дымохода через кровлю из металлочерепицы своими руками

Кровля из металлочерепицы это популярное решение при строительстве или ремонте дома. Грамотный вывод дымохода через такую крышу сохранит ее внешний вид, убережет кровлю и печную трубу от разрушения. Особенности конфигурации металлочерепицы не только придает строению презентабельный внешний вид, но и усложняют проход трубы через крышу. При монтаже и заделке сквозного отверстия под дымоотвод важно обеспечить надежную гидроизоляцию, защитить горючие материалы от перегрева и обеспечить эстетичность оформления трубы.

Особенности металлочерепицы в качестве кровли

Металлочерепица – это стальное рифленое покрытие, которое усилено цветным слоем антикоррозийной защиты из органических или композитных материалов. При укладке по технологии такое кровля рассчитана на срок службы более полувека. При этом вам не потребуется дополнительно ухаживать за крышей, красить ее или устранять протечки. Сталь надежно защищена, а цветное покрытие рассчитано на эксплуатацию в режиме уличных условий.

Обратите внимание! Ближайший «родственник» металлочерепицы кровельный профиль. Однако его внешний вид дотягивает только до эконом класса, тогда как металлочерепица придает строению респектабельность и аристократичность.

Достоинства кровли из металлочерепицы:

небольшой вес;
простота укладки;
долговечность;
экологичность;
негорючесть;
доступная цена;
устойчивость к атмосферному влиянию.

К недостаткам можно отнести:

сложность покрытия крыши сложной конфигурации;
большое количество отходов материала при укладке на фигурную крышу;
шум от ударов по металлу при дожде и сходе снежных масс;
большое количество отверстий для крепежа является потенциальными очагами коррозии и протечек.

Обратите внимание! Основным недостатком при покрытии крыши металлочерепицей можно назвать непрофессиональную работу. При нарушении технологии резки и укладки, ее состояние будет плачевным уже через несколько лет.

Варианты прохождения дымохода

Для качественной организации дымоотведения, когда нагрузка атмосферных факторов на трубу и место ее прохода через крышу будет минимальным, важно правильно определить место сквозного отверстия для трубы. Оптимальным, с точки зрения защиты от дождя и снега, будет проход трубы через двускатную крышу из металлочерепицы сквозь конек. Однако такой вывод предполагает нарушение целостности балки конька, установку дополнительных опор, что нежелательно.

При определении места прохождения дымохода руководствуются следующими соображениями:

прямой дымоход тянет лучше, чем имеющий несколько изгибов или продолжительный горизонтально ориентированный участок;
труба не должна выходить вблизи мансардных окон или на окна рядом стоящего строения, поскольку продукты горения будет задувать в них ветром;
в ендовах (место соединения двух скатов на сложной крыше) скапливается максимальное количество снега, сквозных отверстий в крыше здесь не делают;
чем ближе труба к коньку, тем меньше конденсата в ней образуется.

Для двускатной крыши существуют следующие нормы зависимости высоты трубы от ее расположения относительно конька:

для зоны в 1,5 метра от конька достаточно высоты в 50 см;
для зоны от 1,5 до 3 метров окончание трубы совпадает с высотой крыши;
дальше 3 метровой зоны высота дымоотвода может быть ниже конька, но не более чем на угол в 10 градусов между верхними точками.

В жилом доме под кровлю из металлочерепицы укладывают паро, гидроизоляцию, которая служит и поглотителем шума, устраняя один из основных недостатков такой кровли. Очень важно защитить место стыка крыши и трубы от протечек, попадания холодного воздуха.

Для защиты горючих элементов кровли от высокой температуры дымохода, для герметичного закрытия проходки монтируют специальный проходной узел. Он представляет собой короб, который встраивают в сквозной проход. Сама труба выводится через центр данного короба. С внешней и внутренней стороны крыши короб оформляется защитными фартуками.

Обратите внимание! Расстояние от стенки кирпичной трубы до кровельного пирога не может быть меньше 13 см. Если труба керамическая, то это расстояние увеличивается до 25 см (СНиП 41-01-2003).

Узел прохождения через крышу из металлочерепицы определяется формой трубы дымоотвода. Он может быть круглым, квадратным или прямоугольным.

Обустройство квадратного выхода

Квадратный или прямоугольный проход монтируют для классической кирпичной трубы. Отверстие в металлочерепице вырезают при помощи ножниц по металлу или электролобзика.

Обратите внимание! Резать металлочерепицу болгаркой непрофессионально. Армированный абразивный круг повреждает антикоррозийное покрытие, что приводит к быстрой порче металлической основы.

Второй шаг в устройстве прохода для квадратной трубы – установка внутреннего металлического защитного фартука. Работу начинают с разметки места штробления трубы под планки примыкания внутреннего фартука.

Штробу проделывают глубиной в 15 мм. Для лучшего сцепления планок примыкания с трубой канавка должна быть с уклоном вверх. Штробу прочищают потоком воды от песка и пыли.

Планки устанавливают следующим образом:

верхний, загнутый край каждой из 4 планок вставляют в проделанное отверстие;
порядок установки планок примыкания следующий: первой устанавливают нижнюю, затем боковые, последней крепят верхнюю;
важно обеспечить достаточный, около 15 см, нахлест планок, соблюдая последовательность от нижней к высшим;
нижний край планок крепят саморезами на кровельную обрешетку.

Под нижнюю планку подсовывают влагоотводящий галстук. Это специальный железный лист с загнутыми краями. Его устанавливают под металлочерепицу с выводом до края кровли или в ендову.

Гидроизоляционный материал укладывают поверх планок примыкания, с нахлестом в 5 см. После этого укладывают на место металлочерепицу.

Завершающим этапом прохода квадратной трубы является установка внешнего декоративного фартука. В большинстве случаев такой фартук в сборе можно купить готовым, под цвет кровли.

Обратите внимание! Работы с металлочерепицей и установкой фартуков следует проводить аккуратно, не допуская механических повреждений защитного слоя.

Саморезы используют со специальными защитными шляпками. Все стыки обязательно промазывают силиконовым герметиком.

Круглый выход на крышу

Обустройство прохода круглой трубы через крышу из металлочерепицы упрощается наличием готовой эластичной кровельной проходки.

Производители предлагают большой выбор цветовой гаммы. Материал, из которого изготовлена эластичная проходка для круглой трубы, обеспечивает герметичность соединения трубы с кровельным покрытием любой конфигурации. Он надежно защищает место соединения в интервале температур от -74 до 260 градусов.

Обратите внимание! Эластичную кровельную проходку можно использовать не только для вывода сэндвич-трубы, но и для обустройства прохода телевизионной антенны, вентиляционных каналов на крышу из металлочерепицы.

Как обеспечить примыкание к трубе из кирпича

Помимо описанного выше классического способа герметизации посредством штробления и примыкающих планок, есть менее трудоемкий и более удобный для самостоятельного монтажа способ. Это герметизация трубы из кирпича на крыше из металлочерепицы самоклеящейся металлической гидроизоляционной лентой. Ее можно подобрать точно по цвету металлочерепицы.

Обратите внимание! Установку гидроизоляционной свинцовой ленты проводят при температуре не меньше 8 градусов. Защитную пленку снимают после примерки, отрезания и загибания.

Монтаж гидроизоляционной металлической ленты проводят следующим образом:

Отрезают ленту по размеру ширины нижней стороны трубы плюс 4 см для загиба с боковых сторон. К трубе ее прикладывают таким образом, чтобы середина (определяется по разрыву защитной пленки) приходилась на место стыка трубы и металлочерепицы. Боковые стороны загибают вверх на 2 см. Снимают защитную пленку и приклеивают ленту к трубе и черепице.
Для замера боковых сегментов прикладывают ленту к нижнему краю ранее приклеенного участка, протягивают до конца боковой стороны трубы, прибавляют 25 см для нахлеста. Приклеивают к металлочерепице. Нижний край бокового сегмента отрезают по границам загиба нижнего листа. Места загиба склеивают, загибают к трубе. Верхнюю часть отрезают по границе примыкания к трубе и приклеивают к черепице.
Верхний участок самоклеящейся ленты отрезают по границам боковых сегментов и наклеивают на трубу. Часть, примыкающую к трубе, обрезают с учетом боковых нахлестов в 2 см.
Завершающим этапом герметизации квадратной трубы на черепичной крыше будет приклеивание дополнительной самоклеящейся ленты на место стыка верхнего сегмента с металлочерепицей.

Работы по монтажу проходки трубы через крышу требуют навыков работы на высоте. Если вы сомневаетесь в своих силах, то лучше поручите их профессионалу.

Источник: https://InfoTruby.ru/primenenie/prohod-truby-cherez-kryshu-iz-metallocherepitsy
