Гидроизоляция трубы на крыше из профнастила

В этой статье:

Труба на крыше из профнастила

Современный кровельный профнастил очень прочен, надежен и имеет длительный срок службы. Специальная форма профиля этого материала, в том числе и наличие у кровельных профнастилов капиллярной канавки, позволяет сделать крыши из профилированного листа практически герметичными.

Но в конструкции любой кровли всегда есть коньки, ендовы и различные примыкания. Особенно часто течи появляются в местах, где выполняется вывод печной трубы через профнастил кровельного покрытия.

Совсем недавно, когда печное отопление имел практически каждый жилой дом, кирпичная дымовая труба на крыше из профнастила имела специальное утолщение, не позволявшее воде стекать по ее стенкам. Но сейчас такое утолщение на кирпичных трубах практически никогда не делается.

Кроме того, при строительстве индивидуальных жилых домов очень часто используют дымовые трубы круглого сечения. Поэтому особую важность приобретает правильная герметизация кровли в месте примыкания трубы к кровле. Большое значение имеет и место, где расположен проход дымохода через профнастил кровельного покрытия.

Где лучше выполнить проход трубы через профнастил?

Правила устройства дымовых и вентиляционных каналов, регламентируются СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». При этом какие-либо требования к месту расположения дымоходов в нормативных документах отсутствуют. Четко и однозначно регламентируется только высота дымовой трубы.

Большинство специалистов считают, что вывод трубы через профнастил лучше располагать как можно ближе к коньку крыши здания. При этом в холодной зоне оказывается наименьшая ее часть, а это значительно уменьшает вероятность появления конденсата при охлаждении дымовых газов. Это явление достаточно неприятно, поскольку в конденсате, образующемся на наружной или внутренней поверхности дымовой трубы, содержаться агрессивные кислоты, разрушающие кирпичную кладку дымоходов.

Примыкание профнастила к трубе прямоугольного сечения

Производители профнастила изготавливают множество различных кровельных доборных элементов. Они позволяют обеспечить надежность крыши в местах ендов и примыканий, в том числе помогают загерметизировать выход трубы через профлист кровельного покрытия.

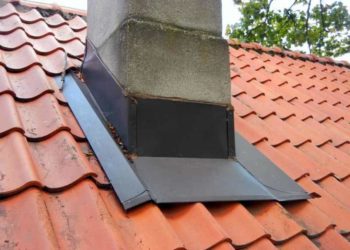

Для этого на профнастил вокруг трубы устанавливают специальный фартук. Выполняют его из металлических деталей, которые называются планками примыкания. Со всех сторон трубы они заводятся под профнастил покрытия на 150-200 мм. В месте соединения с фартуком, профлист вокруг трубы дополнительно уплотняется кровельным герметиком.

Главной задачей такого фартука в верхней части трубы — это собрать и отвести в стороны воду, стекающую по поверхности трубы. Карнизные планки, установленные с нижней, а также с боковых сторон трубы, отводят воду на покрытие ската крыши.

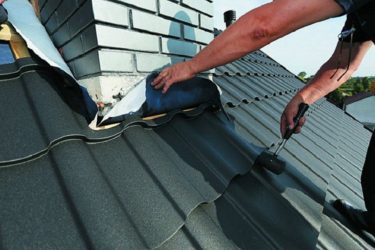

Очень важно правильно выполнить подкровельную изоляцию перед тем, как положить профнастил вокруг трубы. Для этого в гидроизоляционной мембране на месте прохода трубы делают крестообразный разрез. Лишнюю часть мембраны вырезают, оставляя 50-100 мм запаса возле стенок трубы. Затем мембрану приклеивают к стенкам дымохода.

До того, как вывести трубу через профнастил, выбираем способ гидроизоляции примыканий. Проще всего использовать нижние и верхние планки примыканий. Но в этом случае вся вода, которая может проникнуть между трубой и профнастилом кровли, попадет на гидроизоляционную мембрану.

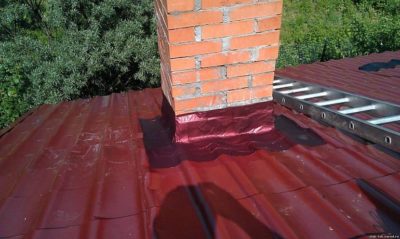

Гораздо надежней защитит обход трубы профнастилом фартук из рулонных гидроизоляционных материалов. Его наклеивают под верхнюю планку примыкания. Выполняют фартук из специальной самоклеящейся ленты. Начинают с нижней части трубы, затем наклеивают ленты с боков и только потом выполняют гидроизоляцию той стороны трубы, которая находится со стороны конька.

Иногда дымоход устанавливают в здании с уже готовой крышей. В этом случае отверстие под трубу в профнастиле вырезают таким образом, чтобы по его краям осталось приблизительно 1,5-2,0 см запаса. После этого профнастил отгибают, приклеивают к трубе гидроизоляционную мембрану и устанавливают нижнюю планку примыкания. Дальнейшие работы по устройству гидроизоляции выполняют так, как рассказано выше.

Сложность и трудоемкость выполнения гидроизоляции существенно зависит от того, в каком месте ската кровли расположена дымовая или вентиляционная труба.

Профнастил вокруг трубы, расположенной на коньке

В случае, когда дымовые и вентиляционные трубы проходят через конек крыши, узел примыкания к ним кровельного профнастила наиболее прост и надежен. При таком расположении труб исключается образование снеговых карманов и сводится к минимуму возможность протечки кровли. Недостатком такого варианта является то, что в этом случае приходится разрывать коньковую балку и устраивать для нее дополнительные опоры.

Главное при любом варианте выхода трубы через крышу — это отвести от нее воду. Для этого применяются специальные фартуки из гладкого металлического листа такого же цвета, как и кровельный профнастил.

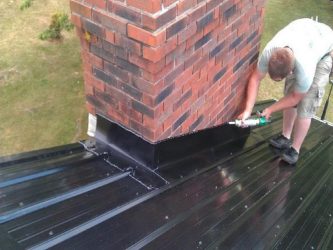

Нижняя часть фартука уплотняется с помощью герметика. Очень удобны для герметизации примыканий эластичные самоклеящиеся ленты из бутил-каучука. Верхняя же часть фартука защищается от воды по такому же принципу, как и любое примыкание кровли к стене здания — с помощью верхних планок примыкания.

Профлист вокруг трубы на скате кровли

Очень часто планировка дома не позволяет вывести дымовые и вентиляционные каналы в месте расположения конька крыши. Случай, когда примыкание трубы к профнастилу находится на скате кровли, наиболее сложен в части устройства гидроизоляции.

При таком варианте расположения трубы, особое значение имеет правильная установка верхней части фартука, поскольку по нему необходимо отвести всю воду, стекающую к трубе по расположенному выше скату кровли. Верхнюю часть фартука обязательно заводят под профнастил.

Наиболее сложен узел примыкания в том случае, когда ширина трубы больше 80 см. При такой ширине, в верхней части трубы необходимо устраивать разуклонку, для отвода воды в стороны от центра трубы. Выполнять разуклонку на кровлях из профлиста достаточно сложно. При этом выше трубы образуются две короткие ендовы, которые необходимо выполнять по той же технологии, что и ендовы в плоскости кровли.

Примыкание профнастила к круглой трубе

Большинство современных печей комплектуются многослойными дымоходами круглого сечения из тонкостенных стальных труб. Гидроизоляцию прохода такой трубы через крышу можно выполнить с помощью рулонных гидроизоляционных материалов на битумной основе.

Вместо рулонных гидроизоляционных материалов можно использовать фольгированную самоклеящуюся ленту из модифицированного битума. Самоклеящийся битумный слой защищается силиконовой пленкой, которая удаляется перед наклейкой. Верхний слой фольги хорошо защищает ленту от перегрева и разрушения под действием солнечной радиации.

Для того чтобы защитить вывод трубы через профнастил крыши, можно использовать и специальные фартуки-колпаки. Их еще называют кровельными проходами. Кровельные проходы надевают сверху на трубу и крепят их фартук к обрешетке кровли.

Для компенсации тепловых перемещений, в месте примыкания металлического фартука к трубе оставляют зазор. Его закрывают специальным хомутом с термостойкой прокладкой, который крепится прямо на трубу. Решить задачу, как трубу вывести через профнастил не на коньке, а на скате крыши, поможет другое приспособление.

Изготавливают такие приспособления из силикона или специальной резины. Манжет из термостойкой резины или силикона может менять угол наклона и легко крепится к поверхности профнастила. Место соединения проходки с кровельным покрытием дополнительно уплотняется герметиком.

Как пройти профлист трубой не нарушив стропильную систему и «кровельный пирог»?

Не меньшие проблемы возникают и при проходе дымовых или вентиляционных труб через крышу с уже выполненным утепленным кровельным пирогом. Основную сложность при этом представляет необходимость обеспечения пожарной безопасности с одновременной непрерывностью паро- и гидроизоляции.

Дымовая труба не должна располагаться вплотную к деревянным стропилам. Поэтому проход дымовой трубы обычно выполняется в отдельном коробе, состоящем из двух стропил, расположенных рядом с трубой, и двух балок, закрепленных между этими стропилами ниже и выше трубы. Расстояние от стропил и поперечных балок до дымохода выбирают исходя из требований пожарной безопасности. В зависимости от материала, из которого изготовлена труба, этот размер должен быть от 130 до 250 мм.

Внутренность короба заполняют негорючим утеплителем высокой плотности из базальтового волокна, поскольку такой материал менее гигроскопичен, чем обычный кровельный утеплитель. При этом для обеспечения герметичности кровли, полотна паро- и гидроизоляции в месте прохода трубы прорезают конвертом, края которого закрепляют снаружи деревянного короба.

До того, как вырезать профнастил под трубу, в месте прохода необходимо выполнить сплошную обрешетку. Она позволяет надежно закрепить нижнюю планку примыкания и края профнастила кровельного покрытия возле стенок трубы.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Источник: http://oprofnastile.ru/krovlja-iz-profnastila/truba-na-kryshe-iz-profnastila.html

Гидроизоляция печной трубы на крыше из профнастила

В данный момент на строительном рынке представлено множество кровельных материалов, которые используются для качественного и красивого покрытия крыши. Широкую популярность получил профнастил – многослойный защитный стройматериал. При создании кровли следует уделить особое внимание герметизации трубы через крышу.

Неправильный монтаж прохода для дыма и вентиляции ведет к возникновению протечек и разгерметизации крыши. В этой статье читатель узнает, как правильно заделать трубу на крыше.

Возможные проблемы при некачественной герметизации прохода на кровле

Профнастил — качественный кровельный материал, который имеет сложную слоистую структуру. На внешнюю основу из стального листа наносятся слои:

цинка;
дополнительной антикоррозии;
грунтовки;
полимера (полиэстера);
монтажной защиты.

А с внутренней стороны также наносится оцинковка, грунтовка и защита от коррозии. Благодаря такому строению профнастил имеет отличную несущую способность, защиту от ржавчины, огня и гниения. Стройматериал сохраняет свои свойства в широком диапазоне температур.

На крышах домов принято создавать различные отверстия для вентиляции, выхода дыма. Это естественным образом приводит к нарушению гидроизоляционного и других защитных слоев. Потому огромное значение имеет герметизация стыков трубы с поверхностью крыши. Процесс этот следует провести правильным образом, иначе могут возникнуть проблемы:

Протечка. При выводе трубы через крышу наличие неизолированных щелей ведет к проникновению воды внутрь дома, жилых помещений, отсыреванию стен, в том числе, несущих, появлению плесени и др.
Разрушение стропил. Конструкция крыши состоит из деревянных стропил. Влага, попадая через стыки, способствует загниванию дерева и разрушению всей конструкции.
Коррозия профнастила. Несмотря на то, что кровельный материал защищается антикоррозийными слоями, внутренняя защита слабее внешнего слоя. Коррозия постепенно разрушает профнастил, снижает его защитные характеристики и привлекательный внешний вид.
Снижение уровня теплоизоляции крыши. При проникновении воды в слои теплоизоляции, последние теряют свою способность удерживать тепло и защищать от внешнего холода. Изолятор теряет порядка 50% способности эффективно удерживать теплый воздух в жилых помещениях.

Внимание! Хорошая отделка стыков прохода на крыше имеет принципиальное значение для кровли, ее долговечности.

Чтобы быть уверенным в качестве своей крыши, следует качественным образом заделать стыки. Сейчас разработаны различные способы герметизации, позволяющие качественно гидроизолировать щели между трубой и настилом.

Выбор места вывода трубы

Расположение прохода на крыше имеет значение: правильное место повысит и герметичность, и надежность всего кровельного покрытия. В случае крыши из профлиста трубу имеет смысл выводить:

на коньке. Преимущества этого места: снижает возможность протечки, исключает образование конденсата. Минус его в том, что создание трубы нарушит целостность конькового прогона – деревянной балки наверху конструкции крыши;
поблизости от конька (порядка полуметра). Это также выгодное месторасположение, поскольку хорошо гидроизолирует крышу. К тому же, в отличие от первого способа, оборудование прохода на расстоянии 50 см (плюс-минус 20 см) от конька не нарушит стропильную систему крыши.

Важно! Чем ниже по скату находится труба, тем более затратна гидроизоляция стыков. Значит, чем она ближе к вершине крыши, тем легче герметизация.

Сейчас разработано несколько способов эффективно заделать трубу на крыше, создано оборудование для обустройства места примыкания. Ниже описаны самые популярные варианты.

Мастер флеш

Так называется эластичный колпак (проходка) для гидроизоляции проходов с круглым сечением. Он выполняется из усовершенствованного латекса, который, помимо защиты от воды, обладает и другими достоинствами:

долговечность;
сохраняет свойства в диапазоне от минус 50 до плюс 130 градусов Цельсия;
устойчив к прямым солнечным лучам (ультрафиолету).

Монтировать этот элемент достаточно просто, к тому же он производится в разных вариациях для труб с разным диаметром.

Приобретается Мастер флеш нужного диаметра. Перед монтажом аккуратно обрезается узкая часть колпака, чтобы латекс плотно облегал проход.
На трубу аккуратно натягивается резиновая проходка до конца, до места соединения с кровлей.
Внимание! С прохода предварительно нужно убрать зонтик (дефлектор).
Основание колпака прикрепляется к профнастилу. Мастер флеш имеет самоклеящуюся основу. Перед закреплением с основы снимается защитный слой, и колпак плотно прикладывается к кровле. Перед креплением профнастил следует очистить от пыли и загрязнения.
Колпак закрепляется с помощью саморезов, миниатюрные зазоры заполняются герметиком.
Сверху гидроизоляция покрывается фартуком в качестве дополнительной защиты. Фартуки выпускаются в разных цветах, таким образом можно подобрать материал под цвет крыши.

Защитные фартуки

Помимо резиновых колпаков применяются фартуки из других материалов. При гидроизоляции трубы с круглым сечением также применяются проходки из оцинкованной стали. В этом случае на место стыка прохода с крышей дополнительно устанавливается хомут из стали, зазоры герметизируются с помощью герметиков и клейкой ленты с металлическим армированием.

Несколько сложнее происходит работа по герметизации труб прямоугольного сечения. Поскольку форма создает прямые углы, это накладывает свои особенности.

Если труба создается из кирпича или блоков, то она, как правило, имеет прямоугольную форму, а также больше по своему размеру. В этом случае герметизация проходов происходит с помощью фартука, состоящего из нескольких деталей.

Гидро- и пароизоляция кровли, оставшаяся после выведения прохода на крышу крепится к нему по периметру с использованием строительного скотча.
С помощью машинки по периметру трубы создают небольшую канавку (штробу).
Планку примыкания (верхний край) фиксируют в штробе с помощью силиконового герметика.

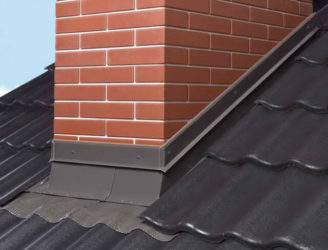

Фартук состоит из четырех частей – к каждой стороне прямоугольника. Нижний фартук крепят плотно к проходу с нахлестом 10 см. Для крепления используют саморезы по работе с профилированным листом.
Под нижний фартук помещается галстук, элемент гидроизоляции, который исключает попадание воды в здание (протечки).
Подобным образом крепятся боковые и верхний фартуки, создавая цельную защитную конструкцию.

Совет! Заделывая стык, рекомендуется выбирать материалы той же фирмы, которая выпустила профлист.

Гидроизоляция трубы на крыше дома – процесс не такой сложный, сколько важный. Правильно заделать стыки жизненно необходимо для создания качественной кровли. Относясь ответственно к таким нюансам, человек не будет знать проблем с крышей своего дома долгое время.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/pechnaya-truba/kak-zadelat-trubu-na-kryshe-iz-profnastila.html

Особенности и способы герметизации печной трубы на крыше из профнастила

27.02.2018

К тому же с помощью профнастила можно монтировать кровлю быстро и недорого. При этом следует уделить особое внимание отделке места примыкания печной трубы к профнастилу.

Полноценная герметизация печной трубы на крыше из профнастила гарантирует длительный срок службы и высокие эксплуатационные характеристики кровельного материала.

Необходимость качественной гидроизоляции прохода на кровле

Профнастил является качественным и долговечным кровельным материалом, который обладает хорошей несущей способностью, а также устойчивостью к коррозии и гниению. Крыша дома может иметь не только отверстия для вентиляции, но и печную трубу. Наличие различных отверстий приводит к нарушению гидроизоляции кровельного материала, поэтому крайне важно провести герметизацию стыков.

Качественная герметизации – надежная защита от протечек

Если провести процесс герметизации неправильно, могут возникнуть такие проблемы:

Протечки. Если в процессе монтажа кровли остались неизолированные щели, это приводит к проникновению влаги в дом, отсыриванию потолка и стен, возникновению грибка.
Гниение стропил. При попадании влаги через стыки дерево, из которого изготовлены стропила, гниет и разрушается.
Коррозия профнастила. Верхний слой профнастила покрыт антикоррозийным веществом. Но его внутренняя сторона может быть повреждена при попадании влаги.
Снижение теплоизоляции. При попадании влаги снижается способность кровли защищать дом от холода.

Для качественной заделки стыков существуют различные способы и материалы для герметизации.

Выбор место вывода печной трубы

Отделка стыков зависит от выбора места выхода дымохода. Поэтому следует заранее продумать, как вывести трубу через крышу из профнастила. Вывод дымохода может находиться в следующих местах:

На коньке. Оптимальное решение в том случае, если крыша изготовлена из профнастила. Если вывести печную трубу на коньке, можно практически полностью исключить риск образования конденсата, снежных карманов, а также возникновения протечек. При этом стык между кровельным материалом и дымоходом необходимо обработать герметиком, а также дополнительно обшить декоративным фартуком.
Около 60 см от конька. Установка выхода в таком месте также считается удачным. Она препятствует возникновению протечек. Для защиты стыка используются эластичные проходки.

Источник: https://prospera-stroy.com/gidroizolyatsiya-pechnoy-truby-na-kryshe-iz-profnastila/

Особенности и способы герметизации печной трубы на крыше из профнастила

27.02.2018

Профнастил – популярный материал для крыши. Он отличается долговечностью, прочностью, устойчивостью к перепадам температур, гниению, коррозии и длительному воздействию ультрафиолета. К тому же с помощью профнастила можно монтировать кровлю быстро и недорого. При этом следует уделить особое внимание отделке места примыкания печной трубы к профнастилу. Полноценная герметизация печной трубы на крыше из профнастила гарантирует длительный срок службы и высокие эксплуатационные характеристики кровельного материала.

Основные методы и материалы для герметизации печной трубы

Существует несколько эффективных методов, как заделать трубу на крыше из профнастила, каждый из которых обладает рядом преимуществ и недостатков. Герметизация печной трубы на крыше чаще всего выполняется при помощи защитных фартуков и эластичных колпаков.

Эластичный колпак

Для гидроизоляции проходов круглого сечения рекомендуется использовать эластичный колпак. Для его производства используется прочный и долговечный латекс, который должен выдерживать значительные перепады температур и постоянное воздействие прямых солнечных лучей.

Монтаж колпака производится в такой последовательности:

Узкую часть колпака необходимо обрезать, чтобы латекс плотно прилегал к проходу.
Натянуть на трубу резиновый колпак до места его соединения с кровлей.
Прикрепить основание колпака к профнастилу при помощи самоклеящейся основы. Предварительно следует снять защитный слой, после чего плотно прикрепить колпак к кровле. Поверхность профнастилу перед монтажом гидроизоляции следует тщательно очистить от пыли и других загрязнений.
Укрепление колпака производится саморезами, а заделка щелей на крыше из профнастила выполняется при помощи герметика.
Для дополнительной защиты сверху монтируется фартук. Он может быть выполнен в разных цветах, что позволяет подобрать его под цвет кровли.

Гидроизоляция дымохода с круглым сечением

Монтаж колпака не вызывает сложностей. Главное – приобрести данный строительный элемент правильного сечения в зависимости от диаметра отверстия дымохода.

Защитные фартуки

Для защиты печной трубы могут использоваться не только резиновые колпаки, но и фартуки из различных материалов. Для гидроизоляции печной трубы с круглым сечением рекомендуется использовать защитные фартуки, изготовленные из оцинкованной стали. В данном случае место стыка фартука с крышей дополнительно защищается стальным хомутом, а все щели заделываются герметиком.

Герметизировать дымоход с прямоугольным сечением сложнее. В данном случае фартук должен состоять из нескольких деталей. Герметизация в данном случае происходит по такой схеме:

Гидроизоляция кровли крепится к фартуку с помощью строительного скотча.
По периметру дымохода необходимо сделать канавка небольшой глубины.
Верхний край планки необходимо присоединить к канавке с помощью герметика.
Защитный фартук состоит из четырех частей. На каждой стороне прямоугольной трубы используется отдельная часть. Нижняя часть фартука плотно крепится к проходу. Выполнять это нужно с нахлестом в 10 см. Для крепления деталей следует использовать специальные саморезы для профнастила.
Для предотвращения протечек под нижний фартук рекомендуется поместить галстук.
По такому же принципу следует монтировать и остальные части герметизации дымохода.

Гидроизоляция дымохода на крыше из профнастила

Выполнение гидроизоляции крыши из профнастила является несложным, но обязательным процессом. Крайне важно правильно заделать стыки, а также выбрать оптимальный материал для защитных фартуков.

Особенности и способы герметизации печной трубы на крыше из профнастила Ссылка на основную публикацию

Источник: https://viascio.ru/krovlya/germetizatsii-pechnoj-truby-na-kryshe-iz-profnastila

Как сделать герметизацию трубы на крыше из профнастила —

07-04-2017Крыша

Сейчас покрытие из профнастила стали довольно часто применять в строительных работах частных жилых либо садовых домов. Крыше из этого материала не страшна коррозия, перепады температуры, она не подвержена гниению и возгоранию.

Она считается наиболее практичной, снабжает большую гидроизоляцию при относительно низкой цене. Монтаж кровли из профнастила выполняется внахлест, в большинстве случаев он не вызывает трудностей. Особенного внимания заслуживает отделка места примыкания трубы с кровельным материалом.

В данной статье мы поведаем, как верно и как следует выполняется герметизация стыка между этими элементами своими руками.

Обстоятельства протечек

На крыше из профнастила изготавливается большое количество отверстий, через каковые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция кровельного пирога и стыка трубы, в случае если монтаж осуществляется уже по окончании окончания кровельных работ, при таких условиях обеспечить плотное прилегание профнастила к стенке дымохода очень проблематично. В случае если отделка места прохода трубы на крыше производится некачественно, в конструкции появляются следующие неприятности:

Протечки. В случае если дымоход выводится на крыше, а стык между ним и профнастилом подобающим образом не герметизируется, в конструкции появляются протечки.
Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой ведет к отсыреванию древесных элементов конструкции, а после этого к деформации и загниванию стропил.
Коррозия кровельного покрытия. При появлении жидкости под профнастилом, он начинает корродировать, поскольку защита на внутренней стороне материала не так надежна, как снаружи, поскольку наружная сторона профилированного страницы покрывается полимерной защитной пленкой, а нижняя лишь лаком.
Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага попадает в термоизоляционный материал, вполовину снижая эффективность утепления.

Обратите внимание! Качественная отделка стыка между профнастилом и печной либо вентиляционной трубой считается залогом долгой эксплуатации, надежности кровельного покрытия. Дабы заделать данный шов применяют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые либо каучуковые эластичные проходки.

Место вывода

герметичность и Надёжность кровельного пирога зависит от верного выбора вентиляционных вывода каналов и места дымохода через крышу. От размещения прохода зависит отделка стыка. В случае если крыша изготавливается из профилированного страницы, трубы выводят в следующих местах:

На конёк. Наиболее выигрышным местом вывода труб считается конёк конструкции. Такое размещение исключает образование снежных карманов, конденсата, снижает возможность протечек, но, нарушает целостность коньковой балки. В случае если дымоход либо вентиляционный канал выводятся через конек, то стык между ними и кровельным материалом достаточно залить герметиком на силиконовой базе, а после этого обшить декоративным фартуком.
На расстоянии 50-70 см от конька. Такое размещение считается выигрышным, поскольку сводит к минимуму образование снежных карманов, предотвращает протечки. При выводе дымохода на таком расстоянии от конька не нарушаются стропильные конструкции. Дабы обезопасисть стык между кровельным материалом и трубой используют эластичные проходки и доборные элементы для сборки фартука.

Существует несложная закономерность: чем ниже по скату крыши находится трубы, тем больше упрочнений требует гидроизоляция стыка между ней и кровельным пирогом.

Оборудование места примыкания прямоугольной трубы

Трубы прямоугольного сечения являются одним из чаще всего видящихся, они употребляются как дымоход либо вентиляционный канал, а изготавливаются из термостойкого кирпича либо особых керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется посредством готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а после этого окрашивается в цвет кровельного покрытия. Герметизация стыка посредством фартука выполняется следующим образом:

Гидроизоляционный и пароизоляционный материал, который разрезался на протяжении выведения дымохода наружу, бережно подклеивается к наружным стенкам трубы посредством строительного скотча.
По периметру трубы изготавливают поверхностную штробу для установки верхней планки примыкания посредством угло-шлифовальной машинки.
Верхний край планки примыкания помещают в штробу, дополнительно фиксируя посредством термостойкого герметика на силиконовой базе.
Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления применяют особые саморезы для профнастила.
Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

Умелые кровельные мастера рекомендуют выбирать доборные элементы, благодаря которым осуществляется отделка стыка между профнастилом и стенками печной трубы прямоугольного сечения из того же материала, для того чтобы же цвета, что и кровельное покрытие. Несложнее всего установить фартук, произведенный той же компанией, что применяемый профлист.

Оборудование места примыкания круглой и круглой трубы

вентиляционные трубы и Дымоход на крыше из профнастила смогут изготавливаться из оцинкованной стали и иметь круглое сечение. Заделать стык между ними и кровельным материалом значительно несложнее. Для гидроизоляции места сопряжения трубы и профлиста применяют особые эластичные проходки, например, «Мастер Флэш». Они изготавливаются из латекса либо синтетического каучука в виде воронки различного размера. Создают эластичные проходки для плоских либо скатных кровель. Заделать стык между кровельным материалом и дымоходом на крыше из профлиста возможно следующим образом:

Подобрать эластичную проходку подходящего размера, а после этого бережно обрезать узкую часть изделия так, дабы она хорошо облегала дымоход.
Нужно удалить с трубы защитный зонтик либо дефлекторы, а после этого бережно натянуть эластичную проходку на дымоход до самого основания.
Основание проходки прикрепляется к крыше посредством самоклеящейся базе, силиконового герметика либо кровельных саморезов.
Отделка завершается установкой декоративного фартука на дымоход в виде колпака под цвет кровельного материала, который защищает эластичную проходку от ультрафиолетовых лучей, и от механических повреждений.

Принципиально важно! Дабы гидроизолировать дымоход круглого сечения, принципиально важно верно подобрать размер эластичной проходки. В случае если диаметр печной трубы меньше изделия, то обеспечить плотное прилегание возможно лишь посредством стального хомута и герметика. В случае если диаметр проходки меньше, на протяжении установки она может порваться.

-инструкция

Источник: https://blog-oremonte.ru/krysha/kak-sdelat-germetizatsiiu-truby-na-kryshe-iz-profnastila.html

Как лучше сделать герметизацию трубы на крыше из профнастила, какой материал и способ выбрать

На отечественном рынке стройматериалов продается большой ассортимент кровельных покрытий, которые необходимы для обустройства красивых и оригинальных крыш. Немалую известность среди владельцев частных домовладений приобрел профнастил. В процессе устройства кровли необходимо обеспечить герметизацию дымохода, проходящего через нее.

Неправильно выполненная заделка трубы на крыше из профнастила заканчивается возникновением протечек и последующей разгерметизацией кровельного пирога.

Чем опасна некачественная герметизация труб дымохода

Профнастил отличается сложной многослойной структурой.

На его внешнюю основу, которой является лист стали, наносят слои из:

цинка;
дополнительной антикоррозийной обработки;
грунтовки;
полиэстера (полимерного материала);
монтажной защиты.

Внутреннюю поверхность профнастила также покрывают оцинковкой, грунтовкой и антикоррозийным покрытием. Благодаря вышеописанному строению этот кровельный материал обладает превосходной несущей способность, он защищен от появления ржавчины, не гниет и не воспламеняется. Под воздействием широкого диапазона температур профнастил сохраняет свои технические качества.

На крышах домов обустраивают отверстия всевозможного назначения: для отвода продуктов горения, для вентилирования, в результате чего нарушается целостность слоев кровельного пирога.

Виды возможных проблем на крыше из профнастила

Поэтому так важна качественная герметизация печной трубы на крыше из профнастила, в противном случае может возникнуть ряд проблем:

Протечка. В процессе вывода трубы через кровлю образуются неизолированные участки, через которые внутрь дома проникает влага. В результате стены отсыревают, на них появляется плесень.
Разрушение стропильной системы. Конструкцию основы крыши собирают из деревянных элементов. Проникая через стыки, вода вызывает загнивание древесины и разрушительные процессы.
Появление ржавчины. Неправильно выполненная отделка трубы на крыше из профнастила приводит к коррозийным процессам. Они постепенно разрушают кровельное покрытие, понижают защитные показатели и делают непривлекательным его внешний вид. Правильно выполненная отделка дымохода на крыше позволяет продлить срок службы кровли.
Ухудшение теплоизоляционных свойств. После проникновения влаги в слой утеплителя данный материал начинает терять способность сохранять тепловую энергию и защищать от проникновения холода извне.

Чтобы быть уверенным в том, что кровля обустроена качественно, необходимо заделать все имеющиеся места стыков. На сегодняшний день существуют разные способы, как заделать дымоход на крыше из профнастила, которые позволяют изолировать щели, имеющиеся между трубами и кровельным материалом.

Особенности выбора мест вывода печных труб

При обустройстве кровли из профнастила трубу желательно выводить следующими способами:

Вариант 1 — на коньке. Преимущество такого расположения способствует снижению вероятности протечек и исключает появление конденсата. Минус этого варианта заключается в нарушении целостности конькового прогона, а точнее деревянной балки, находящейся сверху кровельной конструкции.
Вариант 2 — в непосредственной близости (примерно 0,5 метра) от конька. Такое месторасположение позволяет качественно выполнить гидроизоляцию трубы на крыше из профнастила. В отличие от варианта №1 устройство прохода примерно в 50 сантиметрах от конька не нарушит конструкцию стропил.

Мастер флеш для заделки труб на кровле

На сегодняшний день имеется несколько способов, как уплотнить трубу на крыше из профнастила, для чего задействуют специальное оборудование для изоляции мест примыкания.

Одним из популярных вариантов считается мастер флеш. Такое название получил эластичный колпак, предназначенный для гидроизоляции прохода, имеющего сечение круглой формы.

Изделие изготавливают из латекса, который не только защищает от влаги, но и отличается:

долговечностью;
сохранением характеристик при температуре от – 50 до + 130 градусов;
устойчивостью к ультрафиолету.

Монтируется этот элемент просто. Он продается для труб с различными размерами диаметров.

Установка производится в такой последовательности:

В первую очередь приобретается мастер флеш конкретного сечения. Перед началом монтажа у колпака аккуратно срезают узкую часть так, чтобы латекс максимально прилегал к проходу.
На трубу до конца, до места прилегания к кровле натягивают резиновую проходку, с которой предварительно убирают дефлектор (зонтик).
Затем основание колпака закрепляют на профнастиле. У данного приспособления имеется самоклеящаяся основа. Перед фиксацией с нее удаляют защитный слой, и колпак плотно прижимают к кровле. До крепления профнастил очищают от грязи и пыли.
Колпак фиксируют при помощи саморезов, а малейшие зазоры наполняют герметиком.
В качестве дополнительной защиты гидроизоляцию печной трубы на крыше из профнастила сверху покрывают фартуком, который производят в разной цветовой гамме, благодаря чему имеется возможность подобрать изделие в соответствии с цветом кровли.

Как заделать трубы защитными фартуками

Кроме резиновых колпаков часто задействуют фартуки, изготовленные из других материалов. Когда производится гидроизоляция труб с круглым сечением, нередко пользуются изделиями, сделанными из оцинкованной стали. В данном случае на место прилегания прохода к кровле устанавливают стальной хомут, а зазор покрывают герметиками и клейкой лентой с металлическим армированием.

Источник: https://kryshadoma.com/dymokhod/kak-luchshe-sdelat-germetizatsiyu-truby-na-kryshe-iz-profnastila-kakoy-material-i-sposob-vybrat.html
