Гидроизоляция вокруг трубы на крыше

Герметизация швов и трубы на крыше

При выведении дымоходной трубы, как бы тщательно кровельщики ни старались уложить кровельный материал вокруг нее, в этом месте неизбежно остается небольшой зазор. Через него вода будет проникать в подкровельное пространство, разрушая элементы конструкции. Герметизация трубы на крыше важный этап при строительстве дома, к которому необходимо отнестись со всей ответственностью.

Последствия плохой герметизации зазоров вокруг трубы

Эффективность печного отопления напрямую зависит от грамотной герметизации швов. Если дымоход будет плохо защищен, в результате перепадов температуры на его стенках будет образовываться конденсат, стекающий внутрь трубы. При работающем отоплении он начнет превращаться в пар, создавая в печной трубе на крыше повышенное давление. Это приведет к нарушению тяги и как следствие снижению эффективности отопления. Помимо этого:

• влага, просачивающаяся через плохо заделанную щель возле трубы, будет попадать на внутреннюю поверхность кровельного покрытия, что приведет к его быстрому разрушению и преждевременному ремонту кровли;
• элементы стропильного каркаса в основном изготавливаются из дерева — под действием стекающей с крыши воды они со временем начнут загнивать и разрушаться;
• утеплитель при попадании на него влаги теряет свои теплоизоляционные характеристики и не так эффективно удерживает тепло внутри помещения;
• просачивающаяся возле дымохода на крыше вода становится источником сырости в мансардном помещении, что приведет к преждевременному износу внутренней отделки.

Чтобы избежать неприятных последствий, которые будет потом трудно исправить необходимо знать, как правильно производить герметизацию зазоров.

Материалы для герметизации зазоров вокруг трубы

Для герметизации щелей используют разнообразные подручные материалы, разделяющиеся условно на две категории:

• Элементы, которые служат для закрывания пространства между трубой и кровлей. Для этого используют различные декоративные фартуки и воротники, которые можно купить в магазине уже в готовом виде или изготовить самостоятельно. Для изготовления используют материалы не подвергающиеся коррозии – оцинкованная сталь, силикон или резину. Функциональное назначение таких доборных элементов – черновая герметизация зазоров.

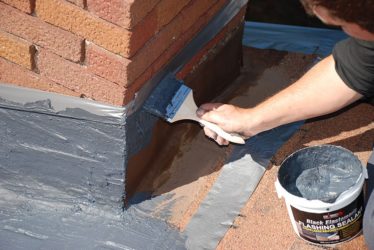

• Разнообразные герметики для заполнения стыков, оставшихся после черновой герметизации. К этой категории относятся водонепроницаемые смеси на основе цемента и мастики. Сегодня на рынке появилось множество современных герметизирующих материалов, которые намного проще в работе, а результат работы более качественный, например, лента на клейкой основе.

Наиболее часто используемые герметики для заделки швов вокруг дымохода:

• Силиконовый герметик – это водонепроницаемый, устойчивый к морозам материал, простой в использовании и недорогой. Он способен выдерживать температуру до 150˚С, поэтому его часто применяют для герметизации швов возле трубы в банях и парных.
• Битумная мастика. Перед ее нанесением основание тщательно очищают от пыли и просушивают. Мастика наносится слоем 3-4 мм, если зазор вокруг дымохода слишком широкий, то его предварительно заполняют монтажной пеной.
• Экобит – это современный гидроизоляционный материал, обеспечивающий качественную герметизацию. Представляет собой прочную алюминиевую ленту на клейкой основе, в качестве герметизирующего слоя служит модифицированный битум. Лента экобита приклеивается по периметру дымоходной трубы. Для достижения максимального эффекта сверху закрывается металлической юбкой.
• Enkryl – это немецкая мастика на основе акрила для герметизации проблемных швов. Процесс гидроизоляции трубы производится в несколько этапов. Поверхность дымохода обезжиривают с помощью растворителя и кисточкой наносят первый слой герметика. Затем обматывают трубу армирующей тканью на вискозной основе и после ее пропитывания наносят следующий слой. Производители гарантируют, что заделанный таким образом шов спокойно прослужит 10 лет.

Способ герметизации швов между дымоходом и кровлей зависит от их величины, используемого кровельного покрытия и формы трубы. Если зазор менее 5 мм, то достаточно будет заделать его силиконовым герметиком. Для заделки широких просветов применяют более сложные способы герметизации швов на крыше.

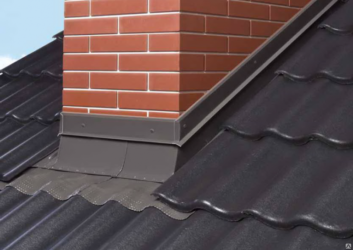

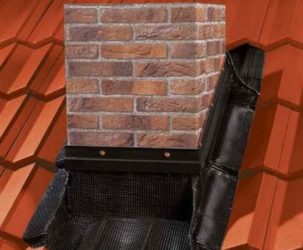

Герметизация зазоров на черепичной крыше

Это самый простой способ заделывания зазоров между трубой и кровлей с шиферным или черепичным покрытием, который можно произвести самостоятельно. Для герметизации потребуются влагостойкая строительная смесь на основе цемента, тара для замешивания раствора, металлические уголки, декоративный воротник и вода.

Последовательность выполнения работ:

1. Шов между внешней стенкой дымохода и кровельным покрытием обкладывается металлическими уголками. Если труба имеет округлую форму, то для этой цели используют самоклеящийся уплотнитель из резины.
2. Оцинкованный декоративный воротник надевается через верх трубы и фиксируется саморезами.
3. Через зазор между дымоходом и воротником заливается водонепроницаемый раствор и оставляется на сутки для застывания.
4. После того как раствор окончательно затвердеет из листовой стали готовят наклонную поверхность для стека жидкости. Для этого в листе вырезают отверстие, соответствующее диаметру декоративного воротника, надевают через трубу и закрепляют саморезами у ее основания.

Для герметизации кровли при помощи раствора необходимо использовать качественную водонепроницаемую смесь, иначе при первом же серьезном дожде образуются трещины, сквозь которые влага попадет в подкровельное пространство.

Герметизация швов на шиферной кровле

Самый простой способ герметизации швов на шиферной кровле – заделка раствором. При наличии овальной или круглой трубы использование этой технологии представляет определенные сложности. Решить эту проблему можно следующим способом.

Из плотного картона делают кольцо, оборачивают его полиэтиленом и вставляют в зазор между кровлей и дымоходной трубой. На шифере формируют небольшое подобие опалубки из пластилина или любого другого пластичного материала. В полученное пространство заливают асбестоцементную смесь. После схватывания цемента картон и опалубку убирают. Вокруг трубы остается асбестоцементное кольцо, служащее гидроизоляцией.

Герметизация швов на мягкой кровле

Для герметизации кирпичных печных труб на мягкой кровле производится разделка покрытия в виде фартука, края которого загибаются на дымоход и обрамляются по его периметру самоклеящейся лентой на каучуковой основе, например, Вакафлекс или Ондуфлеш-супер. Для большей надежности лента обжимается футляром. Швы по краям фартука заделываются битумной мастикой.

При наличии зазоров больших размеров, их необходимо сначала заполнить волокнистым материалом. Для этой цели подойдут веревка или пакля, пропитанные битумной мастикой. Сверху также можно залить цементным раствором.

Зазоры вокруг круглых труб на мягком кровельном покрытии заделываются фартуками-колпаками, которые продаются уже в готовом виде. Все места примыкания таких фартуков проклеиваются самоклеящейся лентой.

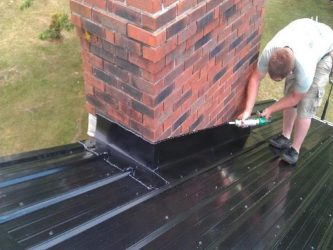

Герметизация швов на крыше из профнастила

Самый простой и эффективный метод для герметизации зазоров между профилированными листами и печной трубой прямоугольного сечения – установка фартука из оцинкованной стали. Чтобы фартук не выделялся на общем фоне крыши его подбирают одного цвета с кровлей.

Последовательности выполнения работ:

• Г-образные планки примыкания прикладывают к дымоходу и на его стенках по верхнему краю планок намечают линии;
• по этой разметке угловой шлифовальной машинкой с диском по камню делают штробы глубиной 10-15 мм;
• первой устанавливается нижняя планка примыкания, при этом отгиб в ее верхней части заводится в штробу;
• затем таким же образом устанавливаются боковые планки с напуском на нижнюю и в последнюю очередь верхняя.

Штробы заполняются термостойким силиконовым герметиком, а нижние горизонтальные части планок фиксируются саморезами к обрешетке. Для предотвращения протекания в местах крепления необходимо использовать специальные кровельные саморезами с прорезиненными головками. Если таких не имеется можно из резины вырезать прокладки и одеть их на саморез под головку.

На завершающем этапе производится установка так называемого галстука из водонепроницаемого материала для того, чтобы вода стекала в водосточную систему дома. Сверху конструкции укладывается профнастил, устанавливается еще один декоративный фальш-фартук и фиксируется саморезами к трубе.

При герметизации таким способом можно обойтись и без прорезания штроб, но для этого необходимо выложить трубу с выступом, под который будут заводиться планки примыкания.

Многие печи комплектуются круглыми трубами, состоящими из нескольких слоев. Для герметизации швов вокруг такой трубы выпускаются уже готовые колпаки с фартуком. Они представляют собой оцинкованный лист с отверстием, к которому под наклоном закреплен конус. Лист фиксируется саморезами на обрешетке, труба заводится через отверстие в колпаке. Верхняя часть конуса обжимается вокруг трубы металлическим хомутом с прокладкой, обеспечивая герметичность соединения.

Помимо жестких колпаков, в продаже имеются эластичные проходки Master Flash, позволяющие заделать шов возле трубы быстро и качественно. Их можно использовать не только для герметизации печных труб, но и других элементов крыши – антенн, труб вентиляции. Внешним видом Master Flash похож на металлический колпак, только изготавливается из резины или силикона. Его можно эксплуатировать при температуре от – 50°С до 130°С на любых типах покрытий, особенно хорошо подходит для использования на светопрозрачных кровлях.

Монтаж эластичной проходки не представляет никакой сложности. В его основании вырезается отверстие чуть меньше чем диаметр печной трубы. Проходка просто натягивается на трубу, основание по периметру промазывается термостойким силиконовым герметиком и фиксируется к профнастилу кровельными саморезами. Можно дополнительно проклеить места примыкания основания и кровли самоклеящейся лентой. Чтобы защитить проходку от воздействия ультрафиолета, сверху нее одевают декоративный колпак под цвет кровельного покрытия.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/pechnaya-truba/germetizaciya-truby-i-shvov-na-kryshe.html

Противопожарная изоляция и гидроизоляция печной трубы на крыше

В большинстве случаев при строительстве частного дома делают печное отопление, так как газопровод в сельской местности, а тем более централизованное отопление большая редкость.

Часто даже с системой отопления, работающей на газовом или твердотопливном котле, владелец дома желает сделать в своем жилище камин. Здесь возникает необходимость  вывода дымохода и устройство трубы на крыше.

Изоляция печной трубы это очень важное мероприятие, от того насколько правильно и надежно будет проведена гидроизоляция печной трубы на крыше зависит комфорт, долговечность и безопасность строения.

Для чего нужна гидроизоляция печной трубы

Хорошая изоляция печной трубы важна для пожарной безопасности, и для защиты крыши от протекания. Изоляция дымовых труб решает такие задачи:

1. Защищает в местах контакта с трубой элементы стропильного каркаса и  кровельное покрытие  от возгорания.
2. Обеспечивает гидроизоляцию кровли и устраняет протечки в месте вывода трубы.

Кроме всех перечисленных выше задач, которые решает изоляция дымохода, хорошая  гидроизоляция улучшает еще и качество печного отопления, так как предотвращает образование конденсата на дымоходной трубе, а, следовательно, и стекания воды по дымоходу.

Во время отопления испарения конденсата создают в дымоходной трубе повышенное давление, которое  мешает тяге и снижает качество  обогрева помещения.

Если труба плохо изолирована, снижается показатель теплоотдачи отопительной системы,  и она работает не эффективно. А если в дымоходе есть трещины, то при  воздействии высокого давления они увеличиваются, что приводит к разрушению  печной конструкции. Конденсат, скопившийся в дымоходе, может послужить причиной задымления при отопительном процессе.

При правильном размещении трубы на крыше создание изоляции дымохода упрощается. Поэтому еще на этапе проектирования сооружения нужно предусмотреть правильное расположение выхода трубы на крыше. Дымоход лучше делать прямым и длинным, тогда его функциональность будет выше. Самое оптимальное место для выхода трубы на крыше – это область ската возле конька. Такое размещение трубы позволяет предупредить зимой создание снеговых карманов,  не осложняет монтаж стропильной системы и позволяет легко  изолировать место вывода трубы на крышу.

https://www.youtube.com/watch?v=GW-9-hSYxRk

По правилам пожарной безопасности,  температура дымовой трубы в местах, где она контактирует с элементами кровли, не должна быть больше 50 градусов. Если труба кирпичная, то благодаря толщине стенок, ее температура при отоплении дома не превышает установленные нормы, но для металлической трубы требуется ее дополнительная изоляция в целях пожарной безопасности, а также теплоизоляция для предупреждения появления конденсата и улучшения работы отопительной системы.

Как сделать противопожарную изоляцию печной трубы

В целях противопожарной изоляции печной трубы между  трубой и крышей сооружают деревянный короб. Дымовая труба  находится  внутри короба.   Расстояние от трубы до стенок короба должно быть не менее 15 см. Пространство между стенками короба и стенками трубы заполняют негорючим материалом с  низкой теплопроводностью. Использовать для этого можно минеральную вату или другие негорючие материалы. Вместо деревянной коробки  можно сделать  сварную коробку из оцинкованной стали.

Все слои кровли: пароизоляцию, теплоизоляцию и гидроизоляцию разрезают в месте прохода трубы и закрепляют скобами к стропилам и поперечным балкам. Изоляционный слой закрепляется с помощью рамки  вокруг кровельного прохода. Таким способом обеспечивают надежную противопожарную  изоляцию печной трубы от возгорания элементов крыши.

Сейчас в продаже есть готовые  модульные дымоходы с теплоизоляцией. В их конструкцию входит  керамический сердечник, слой базальтовой ваты и внешний корпус, созданный  из легкого бетона. Установка дымохода из модульных блоков не представляет сложности.

Сначала между печью и дымоходом устанавливают асбестовую прокладку, на которую наносят слой раствора и помещают модуль,  выравнивая его по уровню. Все последующие модульные блоки закрепляются слоем раствора. Когда модульный дымоход установлен,  изолируют место прохода трубы через крышу.

Способы гидроизоляция дымовых труб

В местах, где  дымоходные трубы проходят через кровлю возникают  условия для протечек, чтобы избежать протекания кровли,   нужна  надежная гидроизоляция печной трубы на крыше. Крыши и трубы по конфигурации и материалу бывают разные, поэтому есть несколько вариантов гидроизоляции труб на крыше.

• Если  крыша шиферная или из профнастила, труба сделана из асбеста, а фартук цементный, то  для изоляции необходимо демонтировать цементный фартук,  примыкающий к трубе и кровле. Возле трубы потребуется снять куски шифера. А ее саму нужно проверить  на целостность.После всех подготовительных мероприятий, делаем из листового железа новый фартук. Места примыкания печной трубы к фартуку герметизируем, пользуясь для этого  портландцементным тестом или специальными огнеупорными мастиками. После чего,  места,  где края фартука соприкасаются с шиферными листами,  обмазываем цементом.Такая гидроизоляция печных труб —  самый дешевый способ защитить от протекания свою кровлю. Можно изолировать место,  где соприкасается труба с крышей специальной наплавляемой изоляцией для крыши, если же шиферные листы лопнули, то в любом случае их нужно демонтировать. Если у вас труба кирпичная, но все остальное совпадает, тогда нужно выполнить обмазку кирпичной кладки.

• Другой  вариант гидроизоляции печной трубы подойдет для крыши из металлочерепицы и кирпичной трубы. Чтобы сделать фартук, нужно приобрести плоские листы из аналогичного материала. Из этих листов выполняется обычный фартук для обвязки трубы. А для круглой трубы можно вместо самодельного фартука приобрести готовые элементы в виде резиновых гофров. Если  от конька до трубы большое расстояние (более двух метров), то можно применить для изоляции металлизированные битумные ленты.

Гидроизоляция печной трубы

Рассмотрим более подробно один из способов гидроизоляции трубы на крыше с помощью рулонных материалов. Гидроизоляция печных труб — процесс не сложный технически, состоит он из нескольких этапов.

1. Трубу покрываем грунтовкой и клеим супердиффузионнау мембрану. В качестве грунтовки можно использовать  полимерно-битумную мастику. Мембрану приклеиваем к крыше,  края ее должны заходить на трубу. Осуществив укладку мембраны таким способом,  мы не дадим влаге проникать под мембрану.
2. Из металла делаем верхний и нижний галстуки. На обрешетку набиваем бруски и закрепляем на них уголки.
3. Листы рулонного материала  укладываем внахлест, чтобы  добиться правильного стекания воды. Лист,  который будет находиться снизу,  может  идти до свеса кровли или может быть короче,  так как  вода в любом случае не сможет попасть на трубу.  Места стыков изолируем битумной мастикой. Уголки к обрешетке крепятся  дюбелями, щели обрабатываются  жаростойким герметиком.
4. Поверх конструкции укладывается кровельный материал, битумной мастикой герметизируют  места стыков.  Сверху укладывают  пластиковый фартук и, используя  ленту  Ондуфлеш,   заканчивают  герметизацию.

Теплоизоляцию печных труб на крыше и  дымоходов проводят только снаружи. Сначала дымоходы штукатурят, сверху  на мокрую штукатурку укладывают теплоизоляционные материалы  и  делают  облицовку.

Материалы  для герметизации и теплоизоляции трубы на крыше

Для герметизации и теплоизоляции трубы на крыше чаще всего применяют плиты  из миллитового кремнезема, или, как их еще называют, каолины. Это прочный и гибкий материал, абсолютно экологичный, который не горит и выдерживает резкие перепады температур.

Плиты из миллитового кремнезема для тепловой изоляции изготовляют из тонкоизмельченной смеси извести, кремнеземистого материала (диатомит, кварцевый песок), диоксида кремния и асбеста. В их составе отсутствуют органические вещества.

Также для герметизации применяется огнеупорная теплоизоляционная вата МКРР – 130 из муллитокремнеземистого волокна, рулонный фетр МКРФ-100 с муллитокремнеземистым составом и другие огнеупорные теплоизоляционные материалы.

Источник: https://phoenix-master.com/truby-dlya-otopleniya/protivopozharnaya-gidroizolyaciya-truby

Как обеспечить герметизацию печной трубы на крыше из профнастила

Кровля из профнастила является хорошим решением для защиты здания от атмосферных воздействий на много десятилетий вперед. Этот экономичный и надежный материал используется при устройстве крыш в индивидуальном, многоквартирном домостроении, при строительстве и ремонте производственных площадей или иных объектов.

Правильная герметизация печной трубы на крыше из профнастила является гарантией сохранности всего строения. Работы по гидроизоляции стыка трубы и кровли проводят как на этапе монтажа крыши, так и в ходе ремонта (замены) кровельного покрытия или дымоотвода.

Для чего нужна герметизация дымохода

Монтаж трубы любой конфигурации предполагает противопожарный зазор между кровельным пирогом и дымоходом. Результатом является отверстие по внешнему периметру дымохода, в которую свободно проникает атмосферная влага. Если эту щель не заделать герметично, то вода быстро начнет разрушать элементы кровли, с которыми соприкасается непосредственно.

Возможны следующие негативные последствия разгерметизации крыши из профнастила в районе печной трубы:

• Гниение деревянных конструктивных элементов кровли.
• Структурное разрушение синтетических материалов теплоизоляции кровельного пирога. В результате теплоизоляция теряет свою эффективность, а процессы разрушения строения идут по нарастающей.
• Коррозия профнастила от стыковочного края. В месте, где профнастил был разрезан, его защитные слои становятся уязвимыми для внешнего воздействия. Разрушение защиты спровоцирует процесс ржавления железной основы.

Обратите внимание! Герметизация печной трубы на крыше из профнастила не представляет трудностей и может быть выполнена с использованием готовых приспособлений. Специальные фартуки от производителя кровельного профнастила надежны в эксплуатации и не портят эстетику строения.

Способы герметизации труб различной конфигурации

Способ заделки щели между дымоходом и кровлей зависит не только от возможностей, предпочтений мастера, но и от размера отверстия, от формы трубы, от кровельного материала.

Крышу из профнастила герметизировать на стыке с трубой можно:

• Специальной липкой лентой. Промышленность предлагает готовый изоляционный материал из бутилкаучука с алюминиевым покрытием. Изоляционная лента выпускается разных цветов, что при герметизации позволяет сохранять эстетичность кровли. Обладает исключительной клейкостью к любым материалам. Является лучшим вариантом герметизации печного дымохода при небольших зазорах на пологих крышах.
• Полиуретановым, битумным, силиконовым, или акриловым герметиком. Герметик используют как самостоятельный материал для герметизации или в процессе монтажа гидроизоляционного фартука.
• Оцинкованным (или со специальным покрытием) стальным фартуком. Фартук имеет разную конфигурацию для круглой и квадратной печной трубы. Его можно изготовить самостоятельно из листового железа или купить готовый.
• Эластичной проходкой. Специальная эластичная насадка на печную трубу круглую или овальную. Предусмотрено использование на разном диаметре. Является наиболее удобным и надежным приспособлением для герметизации печного дымоотвода на крыше из профнастила.

Обратите внимание! Все изоляционные материалы, используемые при герметизации печной трубы, должны быть негорючими!

Поскольку сам профнастил является негорючим материалом, то зазор между ним и печной трубой при монтаже можно сделать минимальным (5 мм). Это облегчит герметизацию, позволив обойтись термостойким герметиком. Если зазор оставлен больше 1 см, то для его заделки используют технологии и материалы в зависимости от формы дымоотвода.

Для закрывания больших отверстий между печной трубой и крышей используют следующие негорючие изоляционные материалы:

• минеральную вату;
• рулонные фильтры;
• асбестовые плиты.

Выбранным материалом заполняют пустоты между кровельным пирогом и стенками печного дымохода.

Изоляция овальной или круглой трубы

Герметизацию печной трубы круглой или овальной формы проводят с использованием либо эластичной проходки, либо металлическим фартуком, который представляет собой усеченный конус.

Работать с эластичной проходкой заводского изготовления удобней, чем монтировать металлическую герметизацию печного дымоотвода круглой формы. Верх ее следует отрезать по диаметру, меньшему, чем диаметр печной трубы.

Гофра в теле проходки для скатной крыши позволяет компенсировать наклон. Гибкое основание легко обтекает формы кровельного профнастила. Проходку крепят к железу саморезами. Верхний стык заливают герметиком.

Важный нюанс герметизации круглой печной трубы эластичной проходкой — нужно подобрать правильный диаметр, это имеет решающее значение. Если диаметр отверстия проходки слишком мал, то при надевании на дымоотвод она может порваться.

Если диаметр отверстия слишком большой, то не обойтись без дополнительного обжимного хомута. Установка жесткого хомута может быть причиной разгерметизации стыка, когда труба будет гулять при нагревании.

Сверху устанавливают декоративный фартук. Его назначение — улучшить эстетику здания и защитить сам изолятор от разрушающих атмосферных и ультрафиолетовых воздействий. В продаже есть эластичные проходки для герметизации скатных и плоских крыш.

Герметизация круглой печной трубы железным защитным конусом состоит из следующих операций:

• металлический лист надевают на дымоход и прикручивают к обрешетке кровли;
• сверху устанавливают усеченный конус, который является защитным, фартуком;
• верхнее соединение дымохода и колпака затягивают металлическим хомутом с огнеупорной эластичной прокладкой.

Обратите внимание! На крыше из профнастила герметизацию круглой печной трубы предпочтительнее проводить с использованием эластичной насадки.

Изоляция квадратной и прямоугольной трубы

Герметизация квадратной или прямоугольной печной трубы классическим способом предполагает монтаж специального стального фартука. Он имеет внутренний, наружный (декоративный) и влагооотводящий галстук, что обеспечивает полную герметичность крыши. Детали фартука вырезают (или приобретают) согласно размерам сторон дымохода.

Схематично герметизацию печной квадратной трубы можно описать так:

1. На высоте, равной вертикальной стенке внутренней изоляционной планки, печную трубу штробят болгаркой.
2. По периметру дымохода укладывают внутренний пристенный профиль на гидроизоляцию.
3. Верхнюю часть профильных планок заводят в штробы, обрабатывают герметиком.
4. Нижнюю часть пристенных планок заводят под кровельный материал.
5. Закрепляют под кровельным материалом водоотводящий галстук с направляющими желобами. Выводят его между нижележащими листами профиля.
6. Сверху конструкцию закрывают декоративным фартуком в цвет кровли. Планки верхнего фартука монтируют впритык к стенкам печной трубы, но не заводят в штробы.

Рекомендуем ознакомиться:  Трубы ПВХ для оборудования бассейнов

Обратите внимание! Изоляционный фартук к профнастилу крепят специальными саморезами с резиновыми уплотнителями. Если таковых нет, то резинки под шляпки саморезов следует вырезать вручную.

Резиновые прокладки при затягивании деформируются, заполняя собой все пустоты между металлическими деталями. Это обеспечивает надежную герметизацию всей конструкции.

Для большей надежности гидроизоляции на квадратную или прямоугольную печную трубу монтируют специальные юбочки, которые выполняют функцию мини крыши для верхней части фартука.

Частично эту функцию выполняет смонтированный верхний колпак для защиты внутренней части трубы от атмосферных осадков. Качественная герметизация печной трубы способна не только сохранить крышу, но и придать ей особый шарм.

Источник: https://InfoTruby.ru/primenenie/germetizatsiya-pechnoj-truby-iz-profnastila

Гидроизоляция прохода трубы: пошаговая инструкция

Большинство людей мечтают о своем собственном частном доме. Но если дом был построен или куплен, то хозяева могут столкнуться с различными проблемами. К примеру, выбирая систему отопления, многие останавливаются на печном. Поэтому следует провести герметизацию трубы – это одна из важнейших процедур.

Если герметизация трубы на крыше была проведена неправильно, то на стенках дымохода на крыше начнет появляться конденсат. Конденсат будет стекать по поверхности изнутри, тем самым пагубно воздействия на отопление. Если проход трубы сделан правильно, то человек получит потолок, который будет сухим, и он будет наслаждаться комфортом и уютом в своем жилом помещении.

От формы сечения печной трубы зависит форма узла прохода. Форма узла также находится в зависимости от вида материала для кровли. Герметизация дымохода осуществляется при помощи фартука, использующегося для отвода воды, которая стекает.

Необходимость гидроизоляции прохода трубы

Во время того, как труба совершает процесс отвода продуктов горения, она сильно раскалена. Если в данный момент на нее попадает влага, то она быстро испаряется – это ухудшает тягу. В дальнейшем это приведет к тому, что дымоход разрушится.

Другая причина – это возникновение конденсата в трубе. Вследствие чего появляется конденсат? Конденсат появляется из-за перепада температуры, затем начинает накапливать, и в конце понемногу начинает стекать по внутренней части дымохода. Таким образом, создается паровое давление.

Благодаря качественной гидроизоляции прохода трубы обеспечивается свобода применения приборов для отопления. Также повышается отдача тепла и придается эстетичный наружный вид конструкции. Во время отопления происходит равномерное прогревание дымоотводов. Благодаря этому конденсат может свободно и беспрепятственно испаряться.

Начало гидроизоляционных работ

Важный шаг – это разделка печной трубы. Если узел будет выполнен грамотно, то вы сможете обеспечить безопасность использования приборов для отопления.

Во время разделки трубы необходимо учитывать следующие нюансы:

• Обязательно должно соблюдаться расстояние между кровлей и опорами для устройства кровли (стропила). Расстояние должно равняться 30 сантиметров.
• Пирог кровли, который состоит из трех слоев (гидроизоляция, утеплитель и пароизоляция) не должен нарушаться. В противном случае это приведет к тому, что влага, которая попадет туда, разрушит пирог. Не забывайте, что материалы, которые используются для изоляции пирога, являются горючими, следовательно, необходимо обеспечить зазор меж слоев и трубы.
• Организация зазора состоит в монтаже короба. Короба отделяет кровлю от печной трубы. Короб создается при помощи стропил и балки. Расстояние меж трубы и короба должно составлять пятнадцать сантиметров. Внутренняя часть короба заполняется утеплителем, который является негорючим. Для фиксации пароизоляции используется специально предназначенная рамка, гидроизоляционный материал прижимают при помощи покрытия из обрешетин (обрешетка). Далее необходимо провести окантовку мест, где происходят стыки короба и материалов для изоляции. Окантовка проводится при помощи специально предназначенных лент.

Проведение защиты для дымохода

Чаще всего протечка воды происходит из-за неправильной герметизации разделки кровли или ее отсутствия. Если разделка располагается под крышей, то протечка будет происходить с нижней части, если она находится над крышей, то протечка будет в верхней части. Чтобы это устранить, проводится гидроизоляция трубы на крыше при помощи фартуков.

Алгоритм действий по проведению гидроизоляции:

• Для начала, в слое для гидроизоляции над трубой необходимо провести укладку дренажного желоба. Данный желоб предназначается для того, чтобы отводить влагу от печной трубы.
• Затем нужно провести монтаж внутреннего фартука, который обеспечит качественную герметизацию мест, где происходит примыкание покрытия кровли к каналу для выхода дыма из печи (дымоход).
• Дальше проводится укладка «галстука». Данный компонент, вырезается из материала для гидроизоляции и подкладывается под нижнюю кромку фартука, который является внутренним. Если кровельным покрытием является шифер или металлочерепица, то край «галстука» необходимо вывести меж нижних листов на кровлю. Затем необходимо на крыше из шифера или металлочерепицы выполнить бортик по краям. Сделать это можно помощи обыкновенных плоскогубцев. Сделанный бортик будет препятствовать растеканию воды по всей поверхности крыши.
• Далее проводится укладка покрытия для кровли вокруг печной трубы.
• С верхней части кровли необходимо провести монтаж внешнего декоративного фартука. Установление внешнего фартука проводится точно так же, как и внутреннего. Однако здесь происходит закрепление края к стенке печной трубы.

Фартуки для трубы и ее изоляции можно соорудить своими руками. Их также можно купить. Узлы используются для проведения дымоотводов круглого сечения через кровлю. Данные компоненты имеют название – проходы кровли. Узлы – это элемент, который состоит из листа из стали. К данному стальному основанию прикрепляется фартук, который имеет форму колпака. Внутри данного колпачка проводится дымовая труба.

Крыша через определенный период начинает усаживаться – это неизбежно. Свою целостность кровля сохраняет, но в местах, где находится примыкание кровли к печной трубе, если выполнено жесткое закрепление фартука, возникнут определенные повреждения. Поэтому согласно рекомендациям профессионалов лучше всего провести монтаж крепкой юбки-хомута, после чего ее необходимо закрепить к печной трубе.

Исполнить это нужно при помощи термостойкой прокладки.

Для того чтобы обеспечить нормальную тягу нужно соорудить выходы для вентиляции. Данные выходы служат защитой от климатических осадков, а также обеспечивают тягу в приборах для отопления. Закрепляться выходы должны по вертикали. Их высота должна равняться высоте дымохода. Тогда вентиляционные выходы смогут обеспечить необходимый режим сгорания топливных ресурсов.

Гидроизоляция дымоходов из кирпича или бетона

Гидроизоляция дымохода, который сделан из кирпича или бетона, обеспечивается с помощью фартуков. Фартуки находятся в комплекте совместно с кровлей, которая была выбрана для покупки. В комплекте с черепицей из керамики идут ленты из алюминия. Край алюминиевой ленты обработан клеевым составом.

Если была выбрана металлочерепица, то в качестве фартука используется листы из металла. Цвет таких листов точно такой же, как и у самой кровли. Если в качестве кровельного материала используется битумная черепица, то герметизацию проводят с помощью ендового ковра.

Если проводится герметизация печной трубы на кровле с помощью лент, то алгоритм действий такой:

• Часть ленты, которая является продольной необходимо приклеить к печной трубе. Другую часть нужно приклеить к самой крыше.
• Ту сторону клеевой ленты, которая приклеена к печной трубе, необходимо зафиксировать при помощи профильной планкой из металла. Такая планка закрепляется благодаря дюбелям, которые обладают термостойкостью.
• Участок, где произошел стык металлической профильной планки и печной трубы, необходимо промазать герметиком. Данную процедуру нужно провести и с местами крепления. Герметик должен обладать влагостойкостью. Благодаря данному виду герметика, исключено попадание какой-либо влаги под фартук. Так вы обеспечите герметичность конструкции.

Способы проведения герметизации печной трубы с использованием других материалов схожи с данным методом.

Гидроизоляция трубы с круглым сечением

Гидроизоляция понадобилась из-за сильного распространения сендвич-труб, которые являются практичными и достаточно дешевыми. Провести гидроизоляцию в данном случае достаточно просто, так как для данной процедуры применяется трубная проходка.

Проходка похожа на стальной или алюминиевый короб. Алгоритм действий:

• Необходимо устроить покрытие из обрешетин (деревянная обрешетка) вокруг самого дымохода. Далее проводится укладка кровельного материала.
• В части из полимера нужно вырезать отверстие с необходимым диаметром. Надо надеть непосредственно фартук на трубу дымохода.
• Чем замазать места стыков? Места стыков необходимо загерметизировать при помощи герметика, который обладает жаростойкостью. Далее при помощи саморезов нужно закрепить проходку к покрытию из обрешетин. Шаг должен равняться десяти сантиметрам.

Так проводится гидроизоляция дымоходов круглого сечения.

Гидроизоляция трубы с квадратным сечением

Процедура выполняется поэтапно:

• Гидроизоляционную пленку необходимо разрезать, после чего он укладывается на поверхность печной трубы внахлест. Данный гидроизоляционный материал следует приклеить на дымоход при помощи битумной мастики. Заделка происходит при помощи данного материала.
• С верхней части пленки необходимо закрепить покрытие из обрешетин под фартук. Десять сантиметров – это расстояние, которое должно составлять между рейкой и стенкой.
• Места стыков нужно заделывать с помощью жаростойкого герметика.
• В конце необходимо провести укладку кровельного материала сверху нижнего фартука.

Так проводится гидроизоляция печной трубы с квадратным сечением.

Итог

Проведение гидроизоляционных работ печной трубы – важный и ответственный момент. От данной монтажной работы зависит целостность пирога кровли. Также находится в зависимости и безопасность эксплуатации приборов для отопления.

Всю работу можно выполнить своими руками, но лучше доверить специалистам, потому что необходимо иметь определенные знания и опыт. Стыки обрабатываются материалом, который обладает герметизирующим свойством. Так проводится герметизация печной трубы на крыше.

Источник: https://teplota.guru/gidroizolyatsiya/gidroizolyatsiya-prohoda-truby-poshagovaya-instruktsiya.html

Гидроизоляция печной трубы

В домах с печным отоплением или декоративными каминами важным этапом выполнения качественной кровли является гидроизоляция печной трубы. Место, где труба выходит наружу, подвергается повышенным нагрузкам: перепадам температур, механическим нагрузкам и повышенной влажности, поэтому гидроизоляции печной трубы нужно уделить особое внимание.

Принцип устройства гидроизоляции

В месте прохода трубы через кровлю обязательно получаются зазоры, и обычная их гидроизоляция мастиками и герметиками – недостаточная мера для надежной защиты от протечек. Поэтому при укладке кровельного покрытия необходимо выполнить целый ряд мероприятий:

• Располагать трубу нужно как можно ближе к коньку крыши, это поможет избежать скопления снега в месте ее выхода наружу;
• Под кровельное покрытие укладывают систему отведения влаги, защитную мембрану и так называемые «фартуки» и «галстук». Их форма зависит от формы трубы;
• Места выхода трубы необходимо гидроизолировать специальным герметиком, устойчивым к перепадам температур;
• На кровельное покрытие укладывается дополнительный декоративный фартук. Его назначение – отвод потоков дождевой воды от трубы.

Печные трубы, как известно, имеют различную форму, поэтому конструкция гидроизоляционных элементов для них несколько различается.

Гидроизоляция печной трубы прямоугольного сечения

Такие трубы чаще всего выполняют из кирпича. Внутри кирпичного короба может проходить асбестоцементная или металлическая труба, или может быть выполнен дымоход с помощью кирпичной кладки. Кирпич обладает хорошими теплоизоляционными характеристиками, поэтому резкого перепада температуры у такой трубы, как правило, не происходит.

Для выполнения гидороизоляции трубы понадобятся:

• Диффузионная мембрана;
• Гидроизоляционная мастика;
• Листовой металл или готовые металлические фартуки и галстуки по размеру трубы;
• Жаропрочный герметик.

Технология выполнения гидроизоляции:

1. Начинать выполнение гидроизоляции необходимо сразу после укладки гидроизоляции под кровельное покрытие. Края диффузионной пленки загибаются на трубу с нахлестом и проклеиваются с помощью полимерно-битумной мастики.

   Края промазываются с помощью битумной мастики

2. Поверх загнутых и прочно прижатых краев диффузионной мембранной пленки также наносят слой мастики.

   Образец гидроизоляции у основания

3. Выполняют обрешетку под внутренние фартуки на расстоянии 5-10 см от трубы. Деревянные бруски можно для дополнительной защиты обработать биоогнезащитным составом.

   Процесс создания обрешетки

4. Устанавливают фартуки, также начиная с нижнего. Фартуки должны быть выше кровельного покрытия на 10-15 см и перекрывать крышу со всех сторон на 20-30 см. Если уклон крыши менее 20 градусов, нижний фартук можно сделать до самого свеса, это улучшит гидроизоляционные свойства крыши.

   Процесс установки фартука на трубу

5. Стыки между фартуками и трубой промазывают жаропрочным герметиком для труб.

   Процесс промазки жаропрочным герметиком

6. Крепят фартук к трубе с помощью дюбель-гвоздей, забивая их на расстоянии 15-20 см в предварительно просверленные отверстия.

   Крепление фартука к трубе

7. После установки фартуков приступают к укладке кровельного покрытия: его укладывают поверх фартука вровень с трубой, стараясь сделать зазоры минимальными.

   Процесс укладки кровельного покрытия

8. Поверх кровельного покрытия устанавливают дополнительный гидроизоляционный фартук из металла или клеящихся материалов типа Вакафлекс.

   Установка дополнительного гидроизоляционного фартука

9. Для дополнительной гидроизоляции можно выполнить водоотводящий галстук от самого конька крыши.

   Установка дополнительного водоотталкивающего галстука

Технология укладки материала Вакафлекс

Вакафлекс – самоклеящаяся пластичная гидроизоляционная лента. Вакафлекс имеет внутреннее армирование алюминием, благодаря чему может принимать форму профиля кровельного покрытия, одновременно прилегая к трубе. Монтаж Вакафлекса несложен, его может выполнять один человек.

1. Ленту начинают приклеивать по нижнему краю трубы. Отрезают ее по длине стенки с запасом в три-пять см с каждой стороны. Сгибают вдоль пополам, снимают с верхней половины защитный слой и приклеивают ленту к трубе, прокатывая ее твердым валиком. Затем снимают нижнюю защитную пленку и приклеивают к кровельному покрытию, тщательно прокатывая валиком до тех пор, пока не будет обеспечено полное прилегание. Углы ленты аккуратно подрезают, загибают на боковые стенки трубы и приклеивают.

   Процесс укладки Вакафлекса

2. Аналогичным образом проклеивают боковые стороны трубы. Углы аккуратно заводят на нижний и верхний край трубы, причем их уголки скругляют ножницами для лучшего прилегания и ветрозащиты.

   Технология укладки материала Вакафлекс (шаг 2)

3. Верхняя стенка трубы оклеивается в последнюю очередь, ее углы заворачиваются на боковые плоскости. Для лучшей гидрозащиты допускается наклеить еще одну полосу ленты на кровельное покрытие выше трубы, при этом все стыки должны быть уложены так, чтобы верхний слой находился выше по направлению стока воды.

   Гидроизоляция трубы (Шаг 3)

На трубу поверх гидроизоляционной ленты крепят планку Вака, исключающую сток воды по плоскости трубы.

Технология крепления планки ВАКА

Гидроизоляция печной трубы круглого сечения

В последнее время для отвода дымовых газов все чаще устанавливают круглые сэндвич-трубы. Они просты в монтаже и обходятся дешевле, к тому же пожаробезопасны и не создают лишней нагрузки на фундамент печи. Гидроизоляция таких труб выполняется довольно просто. Для этого необходимы специальные трубные проходки. Они представляют собой алюминиевый или стальной каркас из тонкого листового металла с гибким фартуком из полимерного материала. Проходки выпускают в различной цветовой гамме, позволяющей подобрать ее под цвет крыши.

Гидроизоляция печной трубы круглого сечения

Технология выполнения гидроизоляции круглой трубы

1. До укладки кровельного покрытия примеряют проходку и при необходимости делают дополнительную обрешетку рядом с трубой, к которой будет крепиться проходка.
2. Укладывают кровельное покрытие. Листы при этом удобнее резать так, чтобы стык приходился как раз по трубе.
3. Вырезают в проходке отверстие необходимого диаметра, надевают проходку на трубу, укладывают ее на кровельное покрытие и придают основанию форму профиля покрытия.
4. Стыки промазывают жаропрочным герметиком для труб.
5. Закрепляют основание проходки на крыше с помощью саморезов.
6. Саморезы крепят к заранее обустроенной обрешетке с шагом 7-10 см.

Процесс гидроизоляции трубы круглого сечения

Правильно выполненная гидроизоляция не только надежно защищает крышу от протечек, но и продляет срок службы кровельных материалов, обрешетки и самой печной трубы.

Источник: https://StroyVopros.net/vodosnab_otopl/truby/gidroizolyatsiya-pechnoy-trubyi.html
