Как изолировать печную трубу на крыше?

Как изолировать трубу дымохода в перекрытии

После того как закончено обустройство дымохода, следует приступить к изоляции трубы. Зачем она нужна? В качестве защиты дома от атмосферных осадков, также известно много случаев, когда надежная изоляция защитила дом от пожара.

Конечно, изолировать трубу дымохода лучше еще на этапе строительства всего приспособления, ведь закрепление изоляции уже к готовому дымоходу требует изменения строения перекрытий и крыши. Если это все же нужно сделать, не стоит мешкать, главное – обеспечить безопасность и комфорт обитателям и гостям строения.

Зачем и как изолировать проходы в перекрытии

Изоляция проходов через перекрытия – один из наиболее ответственных шагов по укреплению и защите строения. Из чего бы ни был сделан дымоход, из кирпичной кладки, сэндвич-труб или металла, в перекрытии трубу все равно придется изолировать.

Чтобы труба дымохода сохранила целостность, нужно соорудить короб. Трубу прохода обрабатывают следующим образом:

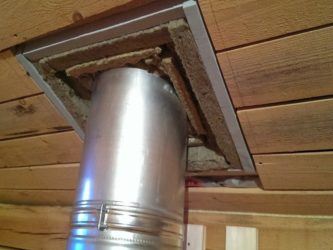

1. Сделайте в перекрытии углубления для размещения трубы, рассчитывая расстояние от краев до стенок детали до 25-35 см.

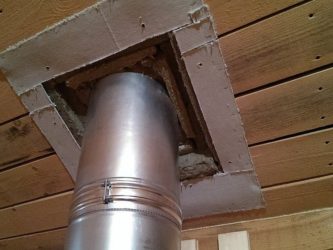

2. Оформите окружность по краям асбестоцементными или металлическими панелями так, чтобы получился короб для размещения термоизоляционного материала.
3. В качестве термоизоляции используйте каменную или базальтовую вату, нужно разместить ее так, чтобы пространство около трубы было полностью заполненным, без пустот и щелей.
4. Нанесите на конструкцию, сделанную из дерева, антипериновую массу, если дерево находится подальше от прохода в дымоходе, можно пропустить этот этап.

Тонкости изоляции трубы дымохода в перекрытии

Изолировать кирпичную трубу дымохода необходимо в перекрытии, соблюдая требования, описанные в СНиП, зарегистрированном под номером 2.04.05-91. Основные из этих правил следующие:

1. Высота трубы для выхода дыма, начиная от колосниковой решетки, заканчивая устьем, не может составлять меньше 5 м.
2. Дымовую трубу, сделанную из стройматериалов, отличающихся горючестью, следует оснастить искроулавливателем, обустроенным из металлической сетки, величина ячеек при этом варьируется в пределах 5×5 мм.
3. Не разрешается заполнять щели и зазоры в перекрытии горючими материалами.
4. Верхнее печное перекрытие, состоящее из 3-х рядов кирпичной кладки, и потолочную поверхность, оснащенную горючим материалом, желательно покрыть штукатуркой, но сначала укрепите конструкцию сеткой из металла или стальным листом, фиксирующимся сверху асбестоцементного картона.
5. Между перекрытием печи и потолком отступите от 350 до 1000 мм.
6. 2 ряда кирпичной кладки указывают на расстояние между сооружениями от 700 до 2000 мм.
7. Трубу дымохода желательно очищать каждый год по 2 раза – перед отопительным сезоном и уже после него, продуктов горения и гор мусора внутри «храниться» не должно.

Чтобы эффективно изолировать трубу дымохода, часто при кладке агрегата предусматривается утолщение наружных настенных установок, которое носит название распушки. Относительно толщины, ориентируйтесь на один кирпич. Если печь топится постоянно, предпочтительно увеличить расстояние до 1,5 кирпича.

В видеоинструкции ниже наглядно показано, как обустроить изоляцию трубы дымохода:https://www..com/watch?v=Th4KfixQGuk.

Как изолировать трубу дымохода штукатуркой

Казалось бы, самый простой вариант обустройства изоляции, но вместе с тем и самый трудоемкий. Оштукатуривание предусматривает работу с массой, состоящей из цемента, извести и шлака. Компоненты тщательно перемешиваются между собой, но перед тем, как выкладывать смесь равномерным слоем, необходимо произвести следующие этапы:

1. Зафиксируйте арматуру. Можно натянуть сетку из металла.
2. Увлажните внутреннюю плоскость дымохода водой, для этого понадобится обычная малярная кисть.
3. Выбрызгивайте жидкую субстанцию, перед наложением последующих плотных слоев дайте высохнуть предыдущему, чтобы масса хорошо схватилась.
4. Когда трубу дымохода обработали завершающим слоем, задача мастера – хорошо выровнять поверхность шпателем, затем затереть и под конец окрасить с помощью мела или известкового раствора.

Такой вариант оштукатуривания позволяет уменьшить теплоотдачу на 25% и увеличить плотность простенка, защитить его от последующего разрушения.

Как максимально эффективно применять дымоход

Дымоход, сделанный своими руками, нужно правильно использовать, здесь тоже существует ряд важных правил:

• недостаточно изолировать трубу дымохода и забыть о ней, периодически проверяйте состояние изоляционного материала, со временем его придется заменить;
• избегайте использовать тепло выделяемых газов в роли добавочного теплоносителя;
• чтобы уменьшить концентрацию вредных примесей и газообразных веществ, не превышайте температуру на выходе из приспособления в значениях 60-70 градусов;
• не экспериментируйте со сжиганием в топке печки или камине древесины на клеевой основе, пластмассовые изделия.

Конечно, печка справится с этим, но дело в том, что перечисленные материалы слишком сильно повышают температурный режим на выходе из дымохода и поэтому провоцируют разрушение внутренней плоскости агрегата.

Источник: http://v-banyu.ru/kak-izolirovat-trubu-dymohoda-v-perekrytii.html

Герметизация печной трубы на крыше: для чего это нужно

Герметизация трубы на крыше – проблема, с которой приходится сталкиваться, обеспечивая нормальные условия для любого сооружения, оборудованного печью. Это может быть дом, баня, производственное или подсобное помещение. Ненадлежащим образом проведенная герметизация обернется образованием на стенках трубы конденсата. Испаряющийся при обогреве конденсат ухудшит тягу, увеличит давление, что может привести к образованию трещин и даже разрушению трубы.

Герметизация печной трубы производится разными материалами и способами, в зависимости от типа кровли и вида дымохода

Зачем проводить гидроизоляцию дымохода

Установка дымохода на крыше нарушает ее герметичность, создает проблемы с гидроизоляцией кровли.

Через дымовую трубу удаляются отработанные продукты горения, сохраняющие достаточно высокую температуру. Стенки дымохода разогреваются и практически мгновенно испаряют попадающую на них холодную атмосферную влагу. Испарением создается дополнительное давление. Оно нежелательно, так как препятствует нормальной тяге. Влияние дополнительного давления способно привести даже к разрушению печной трубы.

Важно знать! Возникновение резкого температурного перепада также приводит к образованию конденсата на внутренних стенках трубы. Накапливающийся конденсат стекает вниз, создается паровое давление.

Проведение гидроизоляции надлежащим образом позволяет избежать описанных нежелательных явлений. Эксплуатация отопительных приборов будет протекать в соответствии с заявленными параметрами, без ухудшений. Не будет происходить падения уровня теплоотдачи. Равномерность процесса разогрева позволит легко испарить конденсат и вывести в атмосферу вместе с дымом.

Обустройство дымохода согласно правилам пожарной безопасности

Отвод отработанных продуктов горения через трубу дымохода следует осуществлять, соблюдая правила пожарной безопасности. Печные газы вполне могут привести к возгоранию кровли, особенно ее деревянных несущих конструкций.

Проводить работы по герметизации дымохода требуют правила пожарной безопасности

Во избежание воспламенения:

• строительными нормативами регламентированы размеры зазора, который в обязательном порядке оставляют между трубой и элементами кровли, подверженными воспламенению;
• этот участок обрабатывается материалами, которые поспособствуют снижению опасности, к примеру, асбестом;
• проходящая через кровельный пирог часть дымохода изготавливается, по обыкновению, в виде короба с применением оцинкованного металла. Пространство между внутренней стенкой короба и трубой заполняется негорючими материалами.

Современные кровельные технологии позволяют устанавливать проход дымохода на коньке или скате крыши. Ранее подобная установка на коньке крыши требовала соответствующих изменений в системе стропил, а установка на скате кровли – могла обернуться зимой образованием кармана, накапливающего снег. Современные изолирующие материалы легко завести под коньковую планку, исключив возможность протечки.

С чего начинать гидроизоляцию

Безопасность работы отопительных приборов во многом определяется правильно проведенной гидроизоляцией при разделке трубы на крыше. Проводя эту операцию учитывают, что:

• каким бы ни было кровельное покрытие, следует добиться сохранения определенного расстояния между стропильной системой и крышей. Если кровля уложена из негорючих материалов – 10-25 см, если из горючих – 15-30 см;
• конструкция сложного кровельного пирога, включающая слои гидроизолята, утеплителя и пароизоляции, не должна нарушаться. Попадание влаги внутрь кровельного пирога приведет к его разрушению. Изолирующие слои, составляющие кровельный пирог, ввиду их горючести, требуется отделить от печной трубы зазором;

Устанавливая дымоход, следует позаботиться о том, чтобы между трубой и крышей оставался зазор, который заполняется изолирующими материалами

• зазор обустраивается посредством монтажа короба, который отделит трубу от крыши. Расстояние между внутренней стенкой короба и трубой – примерно 15 см. Внутреннее пространство короба заполняется негорючими теплоизоляционными материалами.

Изоляционные пленки в кровельном пироге разрезаются «конвертом», подтягиваются к поперечной балке и стропилам и прикрепляются гвоздями. Гидроизоляция прижимается обрешеткой, пароизоляция фиксируется с помощью специальной рамки. Специальными лентами окантовываются стыки короба и изоляционных слоев кровельного пирога.

Как провести гидроизоляцию

Протечка на крыше, появившаяся около трубы, обычно связана с некачественным проведением герметизации разделки крыши. Во избежание протечки устанавливаются изоляционные фартуки. Их монтаж проводится в следующем порядке:

1. Чтобы отвести от дымовой трубы влагу, в гидроизоляционный слой над печной трубой укладывают дренажный желоб;
2. Полная герметичность стыка между кровельным покрытием и дымоходом обеспечивается монтажом внутреннего фартука.
3. Из гидроизоляционного материала вырезается подложка, размещаемая под нижней кромкой внутреннего фартука. Край такого «галстука», если кровля выполнена из металлочерепицы или шифера, выводится на ее поверхность между нижними листами. С помощью плоскогубцев по краям конструкции создается бортик, призванный направлять воду вниз по скату.
4. Укладывается кровельное покрытие вокруг трубы.
5. Проводится установка наружного декоративного фартука поверх кровли. Единственное отличие от установки внутреннего фартука состоит в закреплении верхней кромки непосредственно к стенке трубы.
6. Изоляционный фартук изготавливают либо самостоятельно, либо приобретается изготовленный промышленным способом кровельный проход. Его основание – стальной лист, на который крепится фартук в виде колпачка. Дымовую трубу пропускают внутри фартука.

Вокруг трубы обязательно должен быть фартук из негорючего материала, лучше всего из металла

Материалы для герметизации

Материалы, позволяющие успешно герметизировать трубу на крыше делятся на три вида:

1. Вата. Ее выпускают в виде рулонов или измельченной, с укороченными муллитокремнезистыми волокнами. Она отличается:

• высокой термостойкостью;
• низкой теплопроводностью и небольшой теплоемкостью;
• химической стойкостью;
• стойкостью к вибрациям, деформациям, термоударам;
• незначительной плотностью и эластичностью;
• плотным прилеганием к конструкциям;
• огнестойкостью;
• хорошей электро- и звукоизоляцией.

2. Рулонные фильтры. Выполняются из волокон, включающих муллитокремнезистый состав. Отличаются гибкостью, легко режутся ножом. Их легко зафиксировать механическим креплением или использовав неорганический клей.

3. Асбестовые или каолиновые плиты. Также выполняются из муллитокремнезистого волокна. Проявляют устойчивость при воздействии щелочей и кислот, но при высокой температуре требуется дополнительная изоляция материала от воздействия высококонцентрированной кислоты или щелочи. Каолиновые и асбестовые плиты отличаются:

• устойчивостью к воздействию воды, пара, минеральных масел;
• устойчивостью к воздействию расплавов цветных металлов;
• низкой теплопроводностью;
• эластичностью и небольшой плотностью;
• низкой теплопроводностью;
• хорошей звукоизоляцией;
• сохранением электроизоляционных свойств при температуре 700-800º С;
• устойчивостью к вибрациям и деформациям.

Для герметизации дымовых труб подходят материалы на основе асбеста, поскольку он не горюч

Заделка квадратной трубы на шиферной крыше

Традиционно кирпичному дымоотводу на шиферной крыше герметичность придавалась созданием утолщения на уровне кровли. Шифер не позволяет применять специальные детали для изоляции, поэтому ее добиваются, устраивая цементно-песчаный фартук:

1. Щели между трубой и кровлей перекрываются подворотничками. Их изготавливают из полосок оцинкованной стали, примыкающих частью к кирпичной трубе, а другой частью – к шиферу..
2. Производится заливка стального оклада цементно-песчаным раствором, поднимающимся над уровнем крыши. При использовании картонного цилиндра заливку выполнить легко.
3. Чтобы отвести воду, со стороны конька сооружается наклонный выступ.

Иногда щель между трубой и кровлей перекрывается картонным цилиндром, обернутым в полиэтиленовую пленку, а бортик водоотвода вылепливается из пластилина. В таком случае после затвердевания залитого асбестоцементного раствора производится удаление цилиндра и бортиков.

Обратите внимание! Такая конструкция вряд ли произведет эстетическое впечатление, но герметичность обеспечит.

Заделка круглых многослойных дымоходов

Герметизация современного круглого дымоотвода облегчается тем, что труба укомплектована необходимыми приспособлениями. Готовый фартук-колпак состоит из металлического листа с отверстием, которое закрывается наклоненным к листу усеченным конусом колпака. Установка проходит следующим образом:

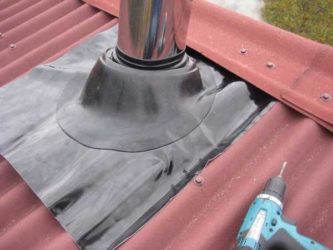

1. Проделав в гидроизоляции отверстие, мастикой приклеивают к предварительно прогрунтованной для повышения адгезивных свойств трубе края материала.
2. Лист прикрепляется к обрешетке, трубу пропускают через колпак. Стык колпака и стенок перекрывается стальным хомутом, снабженным термостойкой прокладкой.

Для круглого металлического дымохода можно использовать специальный герметик

Помимо металлических фартуков-колпаков возможно использование специальной эластичной гибкой трубной заделки. Герметик гибкий для печных труб может использоваться, чтобы заизолировать любые дополнительные элементы на крышах.

Заделка квадратной трубы на кровле из металлочерепицы, ондулина, профнастила

На крышах из металлочерепицы или профнастила для герметизации используются планки примыкания.

Гидроизоляционную мембрану на участке, где проводится монтаж дымоотвода, разрезают и частично удаляют. Остальная часть гидроизоляции крепится к стенкам трубы, перекрывая их на 5-10 см. К стенкам мембрана приклеивается битумной мастикой.

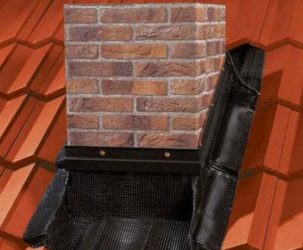

Металлический фартук вокруг дымоотвода собирается из внешних и нижних планок примыкания. Внешняя планка примыкания заливается герметиком для трубы дымохода.

Важно! Укладывая фартук под металлочерепицу, нижний и боковые элементы, выполненные их гладкого металла, заводят под кровельный материал, верхний элемент – под конек, применяя уплотнители и герметик.

Сверху вручную укладывается кровельный материал, места стыков обрабатываются герметиком.

При работе на ондулиновой кровле после закрепления пленки гидроизоляции из металлических уголков формируются нижний и верхний галстуки. Конструкция накрывается листами ондулина, сверху устанавливается фартук. Для обработки швов применяется битумная мастика.

Источник: http://TrubaMaster.ru/dymovye/germetizaciya-pechnoj-truby-na-kryshe.html

Как обеспечить герметизацию печной трубы на крыше из профнастила

Кровля из профнастила является хорошим решением для защиты здания от атмосферных воздействий на много десятилетий вперед. Этот экономичный и надежный материал используется при устройстве крыш в индивидуальном, многоквартирном домостроении, при строительстве и ремонте производственных площадей или иных объектов.

Правильная герметизация печной трубы на крыше из профнастила является гарантией сохранности всего строения. Работы по гидроизоляции стыка трубы и кровли проводят как на этапе монтажа крыши, так и в ходе ремонта (замены) кровельного покрытия или дымоотвода.

Для чего нужна герметизация дымохода

Монтаж трубы любой конфигурации предполагает противопожарный зазор между кровельным пирогом и дымоходом. Результатом является отверстие по внешнему периметру дымохода, в которую свободно проникает атмосферная влага. Если эту щель не заделать герметично, то вода быстро начнет разрушать элементы кровли, с которыми соприкасается непосредственно.

Возможны следующие негативные последствия разгерметизации крыши из профнастила в районе печной трубы:

• Гниение деревянных конструктивных элементов кровли.
• Структурное разрушение синтетических материалов теплоизоляции кровельного пирога. В результате теплоизоляция теряет свою эффективность, а процессы разрушения строения идут по нарастающей.
• Коррозия профнастила от стыковочного края. В месте, где профнастил был разрезан, его защитные слои становятся уязвимыми для внешнего воздействия. Разрушение защиты спровоцирует процесс ржавления железной основы.

Обратите внимание! Герметизация печной трубы на крыше из профнастила не представляет трудностей и может быть выполнена с использованием готовых приспособлений. Специальные фартуки от производителя кровельного профнастила надежны в эксплуатации и не портят эстетику строения.

Способы герметизации труб различной конфигурации

Способ заделки щели между дымоходом и кровлей зависит не только от возможностей, предпочтений мастера, но и от размера отверстия, от формы трубы, от кровельного материала.

Крышу из профнастила герметизировать на стыке с трубой можно:

• Специальной липкой лентой. Промышленность предлагает готовый изоляционный материал из бутилкаучука с алюминиевым покрытием. Изоляционная лента выпускается разных цветов, что при герметизации позволяет сохранять эстетичность кровли. Обладает исключительной клейкостью к любым материалам. Является лучшим вариантом герметизации печного дымохода при небольших зазорах на пологих крышах.
• Полиуретановым, битумным, силиконовым, или акриловым герметиком. Герметик используют как самостоятельный материал для герметизации или в процессе монтажа гидроизоляционного фартука.
• Оцинкованным (или со специальным покрытием) стальным фартуком. Фартук имеет разную конфигурацию для круглой и квадратной печной трубы. Его можно изготовить самостоятельно из листового железа или купить готовый.
• Эластичной проходкой. Специальная эластичная насадка на печную трубу круглую или овальную. Предусмотрено использование на разном диаметре. Является наиболее удобным и надежным приспособлением для герметизации печного дымоотвода на крыше из профнастила.

Обратите внимание! Все изоляционные материалы, используемые при герметизации печной трубы, должны быть негорючими!

Поскольку сам профнастил является негорючим материалом, то зазор между ним и печной трубой при монтаже можно сделать минимальным (5 мм). Это облегчит герметизацию, позволив обойтись термостойким герметиком. Если зазор оставлен больше 1 см, то для его заделки используют технологии и материалы в зависимости от формы дымоотвода.

Для закрывания больших отверстий между печной трубой и крышей используют следующие негорючие изоляционные материалы:

• минеральную вату;
• рулонные фильтры;
• асбестовые плиты.

Выбранным материалом заполняют пустоты между кровельным пирогом и стенками печного дымохода.

Изоляция овальной или круглой трубы

Герметизацию печной трубы круглой или овальной формы проводят с использованием либо эластичной проходки, либо металлическим фартуком, который представляет собой усеченный конус.

Работать с эластичной проходкой заводского изготовления удобней, чем монтировать металлическую герметизацию печного дымоотвода круглой формы. Верх ее следует отрезать по диаметру, меньшему, чем диаметр печной трубы.

Гофра в теле проходки для скатной крыши позволяет компенсировать наклон. Гибкое основание легко обтекает формы кровельного профнастила. Проходку крепят к железу саморезами. Верхний стык заливают герметиком.

Важный нюанс герметизации круглой печной трубы эластичной проходкой — нужно подобрать правильный диаметр, это имеет решающее значение. Если диаметр отверстия проходки слишком мал, то при надевании на дымоотвод она может порваться.

Если диаметр отверстия слишком большой, то не обойтись без дополнительного обжимного хомута. Установка жесткого хомута может быть причиной разгерметизации стыка, когда труба будет гулять при нагревании.

Сверху устанавливают декоративный фартук. Его назначение — улучшить эстетику здания и защитить сам изолятор от разрушающих атмосферных и ультрафиолетовых воздействий. В продаже есть эластичные проходки для герметизации скатных и плоских крыш.

Герметизация круглой печной трубы железным защитным конусом состоит из следующих операций:

• металлический лист надевают на дымоход и прикручивают к обрешетке кровли;
• сверху устанавливают усеченный конус, который является защитным, фартуком;
• верхнее соединение дымохода и колпака затягивают металлическим хомутом с огнеупорной эластичной прокладкой.

Обратите внимание! На крыше из профнастила герметизацию круглой печной трубы предпочтительнее проводить с использованием эластичной насадки.

Изоляция квадратной и прямоугольной трубы

Герметизация квадратной или прямоугольной печной трубы классическим способом предполагает монтаж специального стального фартука. Он имеет внутренний, наружный (декоративный) и влагооотводящий галстук, что обеспечивает полную герметичность крыши. Детали фартука вырезают (или приобретают) согласно размерам сторон дымохода.

Схематично герметизацию печной квадратной трубы можно описать так:

1. На высоте, равной вертикальной стенке внутренней изоляционной планки, печную трубу штробят болгаркой.
2. По периметру дымохода укладывают внутренний пристенный профиль на гидроизоляцию.
3. Верхнюю часть профильных планок заводят в штробы, обрабатывают герметиком.
4. Нижнюю часть пристенных планок заводят под кровельный материал.
5. Закрепляют под кровельным материалом водоотводящий галстук с направляющими желобами. Выводят его между нижележащими листами профиля.
6. Сверху конструкцию закрывают декоративным фартуком в цвет кровли. Планки верхнего фартука монтируют впритык к стенкам печной трубы, но не заводят в штробы.

Рекомендуем ознакомиться:  Виды и применение двустенных гофрированных труб

Обратите внимание! Изоляционный фартук к профнастилу крепят специальными саморезами с резиновыми уплотнителями. Если таковых нет, то резинки под шляпки саморезов следует вырезать вручную.

Резиновые прокладки при затягивании деформируются, заполняя собой все пустоты между металлическими деталями. Это обеспечивает надежную герметизацию всей конструкции.

Для большей надежности гидроизоляции на квадратную или прямоугольную печную трубу монтируют специальные юбочки, которые выполняют функцию мини крыши для верхней части фартука.

Частично эту функцию выполняет смонтированный верхний колпак для защиты внутренней части трубы от атмосферных осадков. Качественная герметизация печной трубы способна не только сохранить крышу, но и придать ей особый шарм.

Источник: https://InfoTruby.ru/primenenie/germetizatsiya-pechnoj-truby-iz-profnastila

Делаем изоляцию печной трубы на крыше

Необходимость изоляции печной трубы заключается сразу в двух важных моментах: защита дома от пожара и предотвращение протечек через место стыка дымохода и кровли. При грамотном подходе к этому вопросу возможно также улучшить работу печи за счет усиления тяги, сохранить стропильную систему крыши в целости, избежав образования конденсата.

Все эти моменты могут быть решены без привлечения специалистов своими руками. Сегодня рассмотрим, как должна быть изолирована печная труба на крыше, выполненная из кирпича.

Вывод дымохода через крышу

Для грамотного проведения данного этапа работ рекомендуем следовать нехитрым рекомендациям:

• труба должна быть спланирована заранее. Необходимо определить место вывода, чтобы избежать контакта с деревянными стропилами и определить высоту конструкции, необходимую для качественной тяги в печи.
• Для выбора места следует помнить, что тяга в печи лучше, если труба как следует обдувается ветром. Поэтому дымоходы помещаются ближе к коньку крыши. Высота трубы будет находиться в зависимости от его местоположения относительно конька.
• Любой дымоход должен быть разделан и изолирован. Конечно, кирпич нагревается не так сильно, как металл, но и при работе с ним необходимо неукоснительно соблюдать данное правило.

Соблюдение пожарной безопасности

Противопожарные нормы говорят, что в зонах соприкосновения дымохода с легковоспламеняющимися материалами кровли его температура должна быть не более 50 градусов. В случае с кирпичной трубой этот момент решается благодаря увеличению толщины кладки в районе ее прохода через чердак и кровлю. В данном случае рекомендованное значение толщины составляет не менее 38 см. Такая величина позволяет сохранять жар внутри конструкции и не допускает сильного нагрева внешних стенок.

Основные правила разделки дымохода следующие:

• Необходимо соблюдать промежуток между стропилами и крышей при любом кровельном покрытии в диапазоне 25-30 см. При использовании горючих материалов, типа древесины или рубероида, это значение составляет 15-30 см, для не подверженных горению – 10-25 см.
• Особое внимание уделяется прохождению дымоходной конструкции через кровельный пирог, который включает легковоспламеняющиеся материалы. В данном случае труба помещается в специальный короб, который разделяет ее и кровельные материалы. Он изготавливается из деревянных элементов и внутри заполняется негорючим утеплителем, например каменной ватой. В образовавшемся отверстии кровли изоляционные пленки надрезаются в форме конверта и крепятся в развернутом виде к стропилам. Места стыков кровельного пирога и дымоходного короба изолируются для избежания протечек.

Проход различных типов дымоходов через крышу

Изоляция печной трубы на крыше и ее обход для разных типов труб различны:

• Круглая труба. Удобно, когда вывод дымохода через крышу и укладка кровельного покрытия происходит одновременно. Для выхода в кровле изготавливается отверстие на 1 см шире самой трубы. Прорезать отверстие необходимо со стороны чердака на основе расчетов по выводу дымохода от печи. Далее, поверх монтируется кровельная муфта.
• Кирпичный дымоход. Проход и изоляция связаны с созданием короба, который в нижней части подшивается огнеустойчивым материалом. Место прохода через кровлю закрывается специальной отбортовкой, которая к краям трубы прижимается пристенным профилем. Далее, поверх крепится изоляционный фартук.
• Печная труба над мансардой. Требуется использование термоизоляционной гильзы. Дымоход помещается в специальный кожух, который фиксируется герметиком.

Современный строительный рынок предлагает широкий выбор готовых разделок и проходок для различных типов дымоходов. Использование таких комплектов значительно упрощает монтаж трубы своими руками.

Изоляция дымохода

Гидроизоляция может быть совершена различными средствами, но если вы решили изолировать дымоход своими силами, то рекомендуем обратить внимание на рулонную гидроизоляцию. Отделка данными материалами проста и позволяет получить качественный результат.

Следует придерживаться данной последовательности работ, которая подразумевает изоляцию трубы до укладки кровельного покрытия:

1. В первую очередь необходимо очистить дымоход и прилегающую к нему кровлю от пыли и грязи и обработать все поверхности грунтовкой.
2. На грунтовку приклеивается диффузионная мембрана с нахлестом материала на трубу на 15-20 см, что не позволит влаге проникнуть внутрь кровли.
3. Из листового металла изготавливается верхний и нижний галстук. Уголки при помощи дюбелей крепятся на бруски, набитые поверх обрешетки.
4. Гидроизоляция расстилается листами с нахлестом стыков, которые дополнительно промазываются мастикой.
5. Далее, сверху укладывается кровля и поверх нее специальный фартук из пластика, все стыки вновь изолируются.

Облицовка печного дымохода

Завершающим штрихом может стать отделка дымохода. Его можно обложить облицовочным кирпичом, что позволит придать ему законченный и стильный внешний вид, напоминающий классический дымоход.

Важно заметить, что если планируется отделка дымохода, то необходимо заранее обеспокоиться о более прочном основании под трубу. В идеале оно должно идти из-под кровельного покрытия и опираться на несущие стены или плиты перекрытия.

Подведем итоги

Изоляция печной трубы связана с двумя важными моментами:

• Пожарная безопасность дымохода;
• Изоляция.

Сделать вывод дымохода через крышу вполне под силу собственными силами без привлечения специалистов. Необходимо лишь неукоснительно соблюдать требования пожарной безопасности и тщательно заделать все примыкания трубы и кровли, чтобы жидкость снаружи не могла проникнуть под кровлю.

Качественно выполненный дымоход – это не только безопасность дома, но и отличная работа печи и отсутствие нежелательных протечек кровли.

Источник: https://stroicod.ru/element/truba/delaem-izolyaciyu-na-kryshe.html

Герметизация печной трубы на крыше своими руками: заделка и изоляция (видео)

Чтобы вывести печную трубу через кровлю в ней выпиливают отвесите большего диаметра, поэтому между стенками дымохода и кровельным материалом остается щель. В независимости от ширины зазора он является большой проблемой, с которой сталкиваются домовладельцы, строители. Чтобы устранить этот дефект и защитить подкровельное пространство от проникновения атмосферной влаги, используют уплотнители, фартуки, воротники, сделанные своими руками или купленные. Не заделанные щель между крышей и трубой дымохода чревата следующими последствиями:

• Повышенный износ кровельного материала. Большинство материалов для гидроизоляции крыши лучше защищены от проникновения влаги снаружи. Влага, проникающая через не заделанный зазор, попадает на внутреннюю поверхность кровли, со временем разрушает ее.
• Уменьшение срока эксплуатации стропильного каркаса. Заливающаяся вода попадает на элементы стропильного каркаса, которые изготавливают из древесины. Это приводит к загниванию, преждевременному разрушению стропил.
• Снижение эффективности утеплителя. Материалы для теплоизоляции крыши при намокании теряют свои свойства, становясь менее эффективными.
• Повышение влажности на чердаке. Повышенная сырость на чердаке становится причиной тяжелого, спертого воздуха, негативно отражается на внутренней отделке помещения. Зазор для предотвращения возгорания стропил от нагретой трубы

Если место прохода трубы или вентиляционного канала на крыше выполнить некачественно, то в дальнейшем могут появиться следующие проблемы:

1. Протечки.  При некачественной гидроизоляции дымовой трубы на крыше появляются протечки.
2. Стропильная система начинает гнить. Протекающая вода попадает на деревянные элементы каркаса крыши. Эти элементы отсыревают, а затем гниют.
3. Коррозия кровельного материала. Внутренняя часть профлистов, в отличие от внешней, не покрыта защитной полимерной пленкой. Поэтому попадание влаги под профлисты вызывает их коррозию.
4. Отсыревание слоя утеплителя. При попадании влаги на утеплитель его теплоизоляционные свойства снижаются в два раза.

Кровельное покрытие будет служить долго, если качественно отделать стык между вентиляционной или печной трубой и профнастилом. Для этих целей применяют фартук из оцинкованной стали, силиконовый герметик, каучуковые или силиконовые эластичные проходки и самоклеящиеся гидроизоляционные ленты.

Последствия некачественно выполненной гидроизоляции трубы

Защита прямоугольных кирпичных дымоходов также выполняется из негорючих материалов, но немного сложнее изоляции трубы круглого сечения. При этом если труба частично разрушена, необходимо сначала восстановить ее, а затем приступать к тепло- и гидрозащите. Рассмотрим, как и чем изолировать печную трубу.

Нужно учитывать, что в данном случае теплопотери снижаются незначительно, примерно на 25 %.

1. Сначала на поверхность трубы крепится армирующая сетка. Далее, необходимо для каждого слоя готовить необходимые объемы раствора в пропорциях 40 л воды на 25 кг цемента, с добавлением в процессе размешивания двух ведер гашеной извести. После затворения вяжущего добавляется песок со шлаковой крошкой.
2. Порцию раствора для первого слоя (толщиной не более 5 мм) делают немного пластичней, чем для последующих слоев. Она должна быть достаточно жидкой (сметанообразной), чтобы выполнить стартовую наброску (обрызг), которая не разравнивается.
3. После начального твердения обрызга (он уже не должен плыть или крошиться, но еще не пересохнуть) наносятся слои, называемые грунтом, раствором, приготовленным по вышеуказанным пропорциям, при этом нужно стремиться придать ему ровную поверхность. Каждое покрытие выдерживается до начального схватывания, затем, наносят следующие, обычно их не более пяти. Общая толщина защитного растворного слоя допускается до 80 мм.
4. Штукатурка печной трубы завершается накрывкой – финишным выравнивающим слоем, который выполняется либо из базового раствора, либо на основе смесей, имеющих характеристики декора.

   Теплоизоляционное оштукатуривание дымохода

Использование плитного утеплителя является более эффективным методом, так как это сокращает потери тепла в несколько раз. Технология подразумевает применение плит высокой плотности.

1. Вырезаются куски материала, по площади равные боковым стенкам трубы, и закрепляются на ней с перевязкой швов с помощью термостойких дюбелей с широкими шляпками, минерального клея или проволоки. Зазоров по углам быть не должно.
2. После монтажа, утеплитель следует накрыть водоотталкивающим слоем армированной защитно-декоративной штукатурки. Для этого на плиты наносится цементно-полимерный профильный клей, в который утапливается армировочная сетка. Раствор заглаживается, одновременно добавляясь в местах, где армировка выходит на поверхность.
3. Через 1-2 дня, что зависит от погодных условий, можно наносить финишный выравнивающий слой из того же минерального клея, с последующей окраской его составом с водоотталкивающими свойствами. В качестве финишного покрытия нередко применяют готовые декоративные штукатурки, например, «короед».

   Крепление плит для теплоизоляции дымохода

Еще одним распространенным методом по созданию теплоизолированного кожуха для печной трубы является установка короба из окрашенного профилированного листа или металлического сайдинга. По сути, этот способ реализуется точно также как любая навесная фасадная система – монтируется каркас из металлических профилей, заполняется утеплителем, а затем, обшивается листовым или наборным материалом с гидроизоляционной пленочной подложкой.

Для изоляции кирпичного дымохода своими руками подойдет вариант с дополнительной обкладкой декоративным кирпичом. Технология аналогичная, описанной в разделе про обкладку стальных и асбоцементных труб. Должны быть соблюдены все условия как по обеспечению надежного основания под вспомогательной кладкой, так и наличию минимального зазора между существующей и возводимой поверхностью в 50 мм, который заполнятся утеплительным материалом.

Стальная труба камина на крыше, должна выбираться исходя из того, в каком режиме планируется использовать устройство для обогрева. Не все марки стали способны длительно выдерживать температуры выше 5000С. При интенсивной растопке, температура дымовых газов может достигать 10000С. Для предотвращения перегрева конструкции, подключать утепленный дымоход рекомендуется после неизолированного участка от топки длиной 0,4 -1,0 м.

Существуют также некоторые общие обязательные требования к эксплуатации дымовых труб:

• установка печной трубы осуществляется после возведения печи. Трубу сначала соединяют с печным отверстием, затем, прокладывают до устья;
• её высота не должна быть меньше 5 м от колосниковой решетки до устья;
• если кровля выполнена из горючих материалов, то по правилам пожарной безопасности необходима установка искроуловителя – мелкоячеистой сетки (5*5);
• состояние газоходов и их изоляции желательно контролировать каждый месяц, а чистку каналов проводить ежегодно (минимум раз в три года).

Дымоотводящая система постоянно испытывает воздействие высоких температур. На нее влияют также химически активные вещества и различные внешние факторы. В результате под угрозой оказывается целостность дымохода, снижается КПД его работы, появляются предпосылки для усадки стен дома.

Образовавшиеся на поверхности трещины или зазоры могут стать причиной плохой тяги и, как следствие, возможны случаи отравления угарным газом. Не редкость и случаи пожаров из-за возгорания сажи.

Чтобы безопасно и эффективно эксплуатировать дымоход, а также продлить срок его службы необходимо выполнение нескольких операций. Одной из них является изоляция печной трубы.

Изоляцию дымовой трубы рекомендуется проводить в процессе строительства дымохода, поскольку работать с уже готовым сложнее. Для этого может понадобиться внести изменения в конструкцию кровельных перекрытий.

Вот почему мы остановимся на

• изоляции дымохода на крыше от воды;
• противопожарной теплоизоляции печной трубы.

Как правило, проводят комплексную изоляцию. При этом фактически помимо решения только основных проблем, улучшаются также и условия эксплуатации дымоотводящей системы. К примеру,

• защита дымохода от дождя предотвратит гниение деревянных элементов стропильной конструкции, перекрытий, избежать его повреждений при намокании;
• негорючие материалы для дымохода, используемые при термоизоляции дымового канала, который проходит по холодному чердаку, не только уменьшают вероятность перегрева пожароопасных элементов из дерева, но и минимизировать риск возникновения конденсата. А это чревато многими осложнениями: избыточное отложение сажи, разъедание или даже ее разрушение.

В современном строительстве чаще всего устанавливают кирпичные или металлические дымоходы. Выбор метода изоляции в основном определяется материалом дымовых труб.

Эксплуатация бани обязана быть абсолютно безопасной для человека. Чтобы при контакте с горячей печью или трубой дымохода не возникло возгораний, следует произвести тщательную изоляцию стен и потолков, а также горячих поверхностей. О том, как в сауне сделать изоляцию трубы дымохода, подробно расскажем в данной статье.

Как гласит печальная статистика, в течение 2014 года до 70 % пожаров в частных банях возникли из-за некорректной теплоизоляции металлических труб. Поэтому чтобы помочь нашим читателям обезопасить себя и своих гостей, расскажем о материалах, а также технологии выполнения изоляции трубы в бане.

Излюбленным материалом для бани в России является дерево. Однако оно имеет свойство очень легко воспламеняться. Чтобы этого избежать, люди уже давно научились производить изоляцию дымохода в бане, а также печи и всех поверхностей – стен, потолка. В этих целях использовали любые доступные средства – глину, асбест или любые другие негорючие материалы, отличающиеся низкой степенью теплопроводности.

Еще один аргумент в пользу проведения теплоизоляции дымохода состоит в том, что в таком случае труба будет остывать намного медленнее, в ней не будет скапливаться конденсат.

Ошибочно считать, что хорошим решением касаемо того, как изолировать трубу в бане, будет крепление на потолке листового железа. Металл способен очень быстро нагреваться, что никоим образом не препятствует возгоранию, так что для теплоизоляции он не подходит.

Как вариант, чем обложить трубу в бане, можно использовать красный огнеупорный кирпич. Однако для такой конструкции требуется предусмотреть заранее размер помещения, укрепить фундамент и подобрать дизайн.

Рассмотрим каждый из них более подробно.

Фольгоизол

Он представляет собой двухслойный материал, состоящий из теплоизолирующего компонента и фольги. Благодаря отражающему слою, помещение не так быстро остывает, ведь до 90 % тепла задерживается внутри бани, так что это очень качественный изолятор.

Фольгоизол отличается высокой экологичностью, ведь в качестве сырья применяется пищевая толстая фольга. Такому материалу не страшен ультрафиолет и сильные температурные перепады – рабочий диапазон составляет от -65 ºС до 175 ºС. Поэтому он станет вполне достойным выбором для того, чем обмотать трубу в бане.

Отметим, что нередко фольгоизол монтируют не только вокруг печной трубы, но и на стенах, и на потолке парной. Он служит для качественной паро- и гидроизоляции, а также хорошо утепляет помещение бани.

Предлагаем ознакомиться:  Как отремонтировать отмостку вокруг дома

Обитую изнутри фольгоизолом сауну по принципу действия можно сравнить с термосом. Она быстро набирает температуру, а остывает очень медленно.

Одним из вариантов, чем обернуть трубу в бане, является теплоизол. Для производства теплоизола применяют вспененный полиэтилен, спрятанный между двумя слоями фольги, причем верхний слой фольги в материале призван защитить дымоход от перегревания.

На рынке стройматериалов теплоизол появился сравнительно недавно. Толщина такого материала колеблется в пределах 2-10 мм.

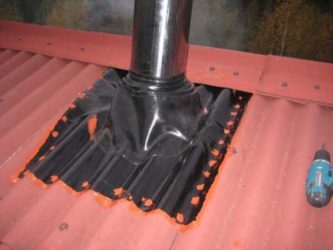

Заделка с помощью резиновых фартуков

Для заделки щели между трубой дымохода и крышей с покрытием из шифера или черепицы, используют влагостойкий цементный раствор и декоративный воротник. Это самый доступный способ своими руками изолировать чердак и стропила от влаги. Для этого требуется сухая строительная смесь, вода, емкость для замешивания, стальные уголки и воротник. Монтажные работы выполняют в следующем порядке:

1. Щель между кровлей и внешней стенкой трубы обкладывают уголками из нержавейки. Если дымоход овальной или круглой формой можно использовать резиновый уплотнитель на клейкой основе.
2. Через оголовок дымохода надевают декоративный воротник из оцинкованной стали, закрепляют его с помощью саморезов.
3. В зазор между воротником и трубой заливают предварительно замешанный вязкий раствор и дают ему застыть в течение 1 дня.
4. Через сутки проверяют качество заливки и степень застывания раствора. Из листа листовой стали изготавливают поверхность для отведения жидкости. Для этого в нем вырезают отверстие, диаметр которого соответствует размеру воротника, надевают на оголовок и фиксируют саморезами.

   Заделка зазора с помощью раствора и декоративного воротника из нержавейки

   Создание опалубки для изоляции цели между трубой и крышей с помощью раствора

Чтобы своими руками заделать зазор между трубой дымохода и кровельным материалом на крышах из металлочерепицы и профнастила используют специальные фартуки. Они изготавливаются из оцинкованной стали в цвет кровли в виде доборных элементов. С помощью них можно надежно и эстетично изолировать щель, для этого действуют в следующем порядке:

1. По периметру трубы прокладывают полосы гидроизоляции шириной 30 см, заводя края вверх, фиксируя на стенке с помощью герметика или клейкой ленты.
2. Для закрытия промежутка в месте вывода дымохода используют металлические пристенные профили. Нижнюю крепежную полочку заправляют под кровельный материал и фиксируют на стропила силиконовым герметиком с влагостойким составом. Верхнюю полку крепят к стенке трубы.
3. Устанавливают декоративный фактур из оцинкованной стали с полимерным покрытием. Он представляет собой комплект доборных элементов, которые соединяются внахлест друг с другом и крепятся с помощью с помощью саморезов к трубе и кровельному материалу.

Схема крепления фартука для изоляции зазора

Монтаж декоративного фртука

Источник: https://MoiDom38.ru/izolyatsiya-pechnoy-truby-kryshe-svoimi-rukami/

Изоляция печной трубы на крыше. Пожаробезопасный вывод трубы через кровельный пирог. Особенности разделки. Гидроизоляция дымохода

Многие загородные дома и дачи при постройке оснащаются печным отоплением, камином  или твердотопливной плитой для приготовления пищи. Одной из важных задач, которые обязательно необходимо решить при установке камина или печи является изоляция печной трубы на крыше.

Эта задача, собственно, разбивается на две:

1. Сделать проход печной трубы на крыше через горючие материалы кровельного пирога и перекрытия пожаробезопасным.
2. Сделать хорошую гидроизоляцию самого вывода трубы, то есть обезопасить помещения от протекания воды от дождя или снега через отверстие в крыше.

Вашему вниманию!Для начала необходимо тщательно выбрать место вывода трубы из крыши. Хорошее место для вывода каминной трубы — непосредственно через конек крыши.

Причин этому несколько:

• монтаж через конек производить значительно проще, чем через скат крыши;
• на коньке не образуются снеговые карманы, следовательно, уменьшается вероятность протекания осадков.

Итак, как заделать трубу на крыше. У способа монтажа трубы через конек и серьезный недостаток. Чтобы не нарушить прочность каркаса крыши, стропильная система должна монтироваться без коньковой балки.

Если коньковая балка необходима, то придется устанавливать их две, а в месте прохода дымохода с двух сторон придется устанавливать дополнительные опоры для стропил.

Совет!Поэтому чаще всего дымовую трубу пропускают через кровлю рядом с коньком, но на скате крыши. Ни в коем случае нельзя устанавливать дымоход в ендове крыши, там где разнонаправленные скаты крыши соединяются друг с другом под внутренним углом. В этом месте часто скапливается вода и снег, следовательно, протечка со временем появится.

Если ваш камин или печь расположены так, что труба от них выходит не там, где ее необходимо проводить через крышу, то решить эту проблему может дополнительное колено дымохода.

Пожаробезопасный вывод трубы через кровельный пирог

Разделка трубы на крыше — немаловажная задача при выводе дымохода через крышу, так как от ее правильной реализации немало зависит безопасность вашей семьи.

Согласно противопожарным нормам, температура в местах контакта дымохода с горючими материалами не должна превышать 50ºС. Разделка для наиболее популярных кирпичных дымовых труб решается путем увеличения толщины стенок самой трубы в месте прохода сквозь перекрытия или крышу.

Для кирпичной трубы разделку рекомендуется довести до380 мм. При такой толщине кирпичной кладки гарантируется достаточная теплоизоляция.

Какие основные моменты при разделке необходимо знать?

1. Следует соблюдать расстояние между крышей и стропилами (25-30 см) при любом покрытии крыши. Для горючих материалов кровли (толь, дерево, рубероид) — 15-30 см. Для негорючих материалов кровли — 10-25 см.
2. Сложным в устройстве является вариант прохода дымохода его через «кровельный пирог».

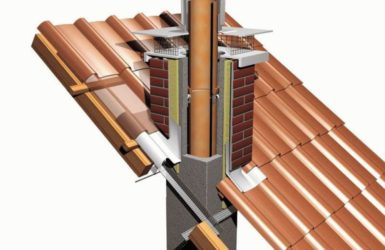

   «Кровельный пирог» — это сложная конструкция кровли включающая в себя слои пароизоляции, гидроизоляции и слой утеплителя. Нарушать целостность пирога нельзя, так как влага может попасть вовнутрь и нарушит теплоизоляцию крыши.

Кроме этого, находящиеся внутри кровельного пирога изолирующие пленки изготавливаются из горючих материалов.

Следовательно, необходим зазор между печной трубой и кровельным пирогом.

В этом случае, нужно сделать отдельный короб, отделяющий трубу от крыши. Короб делается из деревянных стропил и поперечной балки. Расстояние между коробом и дымоходом 14-16 см, необходимо заполнить негорючей теплоизоляцией (например каменной ватой, которая не боится влаги).

Изоляционные пленки кровельного пирога в открывшихся местах  разрезают «конвертиком», подтягивают до стропил и поперечной балки и закрепляют гвоздями.

Находящуюся в пироге гидроизоляцию прижимают обрешеткой, пароизоляцию фиксируют рамками, изготовленными под отделку. Для абсолютного спокойствия места стыков изоляционных пленок и короба можно обмотать специальными лентами.

Гидроизоляция дымохода

Трубы для вывода дыма из помещения

В большинстве случаев протечка воды с крыши рядом с дымовой трубой связана с плохой герметизацией крышной разделки. Протекает сверху, если разделка находится над кровлей и протекает снизу если разделка находится под настилом.

Правильно организованная гидроизоляция дымохода обеспечивает защиту внутренних помещений от попадания вовнутрь воды и талого снега при любых погодных условиях.

Гидроизоляция печной трубы на крышу производится путем установки на трубу изоляционных фартуков.

Выполняется она в несколько этапов:

1. Над печной трубой, в гидроизоляционном слое необходимо уложить дренажный желоб. Изготавливают его чаще всего из нержавейки. Дренажный желоб нужен для отвода воды от дымовой трубы.
2. Правильный монтаж внутреннего фартука обеспечивает герметизацию примыкания кровельного материала к трубе.
3. После монтажа внутреннего фартука следует приступить к монтажу «галстука». Это лист из гидроизоляционного материала, который укладываем под нижнюю часть внутреннего фартука. Он должен доходить до края кровли. Если у вас кровля из металлочерепицы или шифера, то можно край галстука вывести на поверхность крыши между нижними листами. Обязательно по краю галстука нужно сделать бортики, их можно сделать при помощи простых плоскогубцев. Простые бортики не дадут воде растекаться по всей поверхности крыши, а будут направлять ее по скату крыши вниз.
4. Теперь вокруг трубы можно укладывать кровельный материал.
5. Сверху на кровельный материал устанавливается наружный декоративный фартук. Установка наружного фартука производится так же, как и внутреннего с тем отличием, что его верхняя кромка крепится напрямую к стенке трубы.

Совет!Помимо самостоятельного изготовления изоляционных фартуков, можно приобрести фабричные варианты. Для проводки через крышу труб круглого сечения на рынке предлагаются готовые изделия — кровельные проходы.

Данный проход предназначен для герметизации кровли с трубой

Эти проходы представляют собой конструкцию из плоского стального листа-основания, которое соединяется с фартуком в виде колпака. Внутри этого колпака пропускается труба дымохода.

Вашему вниманию!Есть еще один небольшой нюанс, о котором многие забывают. Любая крыша со временем дает усадку. При этом целостность самой крыши сохраняется, но в местах соединения крыши с трубами при жестком креплении фартука может быть поврежден или фартук, или же кровля.

К тому же результату может привести температурное расширение трубы дымохода. Чтобы этого избежать, рекомендуется не делать жесткое крепление фартука, а устанавливать на место соединения стальную юбку-хомут и крепить ее к трубе термостойкой эластичной прокладкой.

Если вы при строительстве своего дома заранее продумаете и правильно организуете изоляцию дымохода от горючих материалов крыши и позаботитесь о организации гидроизоляции, то проживание в доме с печью или камином будет комфортным и безопасным.

Источник: https://krovlyakryshi.ru/elementi/dymohod/izolyaciya-pechnoj-truby-na-kryshe-68
