Как класть трубу на крыше?

Печная труба на крыше из кирпича — конструктивные особенности

Кладка печной трубы сложнее, чем установка сэндвич трубы. Однако, такая конструкция прослужит значительно дольше и обладает лучшими декоративными свойствами. Главной задачей для дымохода из кирпича является отведение продуктов сгорания и создание тяги в топочной печи. При возведении печной трубы из кирпича своими руками, необходимо соблюдать правила пожарной безопасности. Печная труба на крыше из кирпича прочная, выдерживает резкие перепады температур, благодаря чему, прослужат очень долго.

Виды печных труб

Дымовые трубы из кирпича разделяются по своим признакам на:

По материалу на:

• Кирпичные;
• Металлические;
• Асбестоцементные (сэндвичи).

По способу установки:

• Коренные;
• Насадные;
• Стенные.

Дымоходы коренного типа устанавливают рядом с печью, подключая их к дымоходу. К ним можно подводить несколько отопительных приборов, но возведение коренных требует более точных расчетов. При неправильном возведении, продукты сгорания могут попасть в дом.

Самые распространённый дымоход из кирпича- насадной. Это классическая печная труба из кирпича. Дымоход устанавливается сверху отопительной печи.

Пристенная устанавливается по наружной стене дома. Она может быть коренной или насадной. Чаще их возводят для экономии средств. Возвести такой дымоход проще, но он требует дополнительных затрат на утепление с изоляцией.

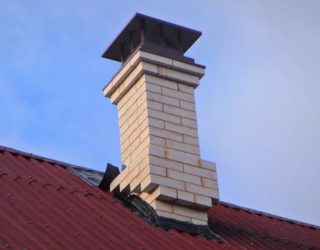

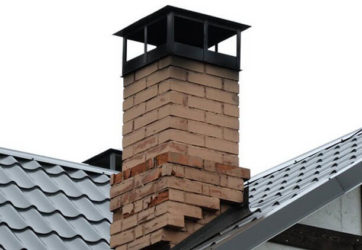

Конструкция печной трубы на крыше из кирпича

Кирпичная дымовая труба состоит из нескольких частей, рассмотрим пример насадной:

• Колпак. В основном делается из металла. Он препятствует попаданию снега, дождя и грязи в систему дымохода. Часто служит как украшение.
• Оголовок. Выступающая часть кирпичей, которая предотвращает потеки дождевых капель по стволу трубы, выполняет декоративные функции.
• Шейка. Длинна и наклон шейки зависит от изгиба крыши. Высота трубы на крыше влияет на мощность тяги.
• Выдра. Выдра выполняет несколько функций. Она увеличивает стойкость к ветровым нагрузкам. Увеличенные диаметр выдры выполняет функцию теплоизоляции между кровлей и дымоходом. Для герметизации шва между кровлей и выдрой используют специальные герметики или оцинкованные листы.
• Стояк трубы самая длинная часть дымохода, соединяющая распушку с выдрой.
• Распушка, как выдра, утолщенная часть дымохода. Она располагается в перекрытии между комнатой и чердаком, защищая балки перекрытия от перегрева. Иногда вместо распушки, устанавливают металлический контейнер с теплостойкими материалами (песком, керамзитом).
• Вся нижняя часть дымохода подвергается повышенным тепловым нагрузкам, поэтому для проведения каналов оптимально взять огнестойкий (шамотный) кирпич. Дымовая задвижка позволяет регулировать поступающий воздух, её делаю из металла (но такую задвижку может согнуть под действием температур) или выкладывают из кирпича.

Общие правила строительства

Для всех типов есть общие правила возведения. Среди которых:

• Высота трубы над крышей;
• Основной материал;
• Раствор.

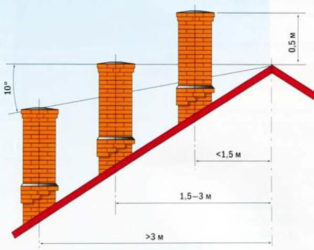

Высоту кирпичной трубы рассчитывают с учетом наклона крыши и высоты конька.

Важно! От правильной высоты зависит сила воздушной тяги. Также, это регламент противопожарной безопасности. Воздушные завихрения могут спровоцировать пожар, если кровля не огнеупорна.

Кладка дымовой трубы осуществляется красным кирпичом марки М200. Красный кирпич способен выдерживать температуры до 800 градусов Цельсия, но для прокладки каналов около обогревательной части печи, лучше использовать шамотный, огнеупорный кирпич, чтобы избежать расколов или сгорания материала. Все сложенные кирпичи должны быть качественными (гладкими по бокам). На неровной поверхности ускорится образование сажи, что ведет к снижению тяги и даже воспламенению. При кладке внутреннюю часть нужно сразу очищать по швам.

Раствор для кладки печной трубы бывает двух видов. Глиняный или цементно-глиняный. Обычно все печи выкладывались на глиняном растворе, так как глина огнеупорна и не трескается, но для повышения прочности кладки, в кладочный раствор можно добавить цемент.

Порядок возведения

Лучше всего предусматривать печку с дымоходной трубой из кирпича на начальном этапе строительства, иначе возникнет проблема с проделкой отверстия в кровле, перекрытии, в дополнительном фундаменте. Под кирпичную печь заливают фундамент.

Если вы выкладываете печь в бане, то канала размером 250 на 120 будет достаточно. Для кладки можно приобрести укороченные кирпичи или обрезать их болгаркой.

Старайтесь делать не большую толщину шва. Чем больше шов, тем больше вероятность его расширения под температурой, а значит возрастает возможность трещин.

Для металлической печи можно установить дымоход из сборных сендвич труб и обложить их кирпичом, это обеспечит красивый внешний вид.

кирпичная труба для металлической печи

Для начала подготовьте инструменты. Вам понадобятся:

• Кельма каменщика (для нанесения раствора);
• Кирка или молоток (для раскалывания кирпича);
• Болгарка с алмазным кругом;
• Уровень;
• Отвес;
• Правило.

1. Выбрав нужную схему кладки подготовьте инструменты и раствор. Измерьте высоту от дымовой задвижки до распушки.
2. Начинайте кладку от печи, как выложите первый ряд, проверяйте уровнем наклон. Для начала, можно разложить кирпичную кладку без раствора, чтобы понимать объем работы и размеры.
3. На выложенный первый ряды кирпича, можно натянуть маяки вертикально к потолку, для удобства дальнейшей кладки.

1. Продолжайте кладку до распушки. Нужно подсчитать количество рядом кирпича. Как говорилось ранее, распушка имеет увеличенную толщину. Расширение нужно выкладывать на ¼ толщину кирпича в каждом ряду., при этом распушка должна плотно прижиматься к балкам перекрытия.

Вот одна из схем кладки распушки.

1. От надежности примыкания распушки к бокам перекрытия зависит устойчивость схемы. Под воздействием ветра труба может двигаться. Движение нарушит герметичность на крыше и кровли, что приведет к протечкам.
2. Точно так же, переходите от распушки к стволу дымохода и выводите его к крыше.

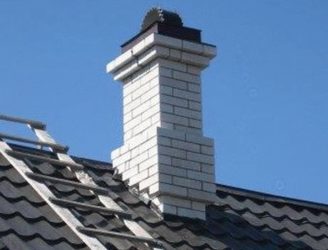

3. Кладка выдры схожа с устройством распушки, но сложнее, так как крыша имеет угол наклона и увеличение диаметра будет происходить планомерно. Схема выкладки выдры.

1. Оголовок выкладывается на четверть кирпича. Его можно положить в несколько рядов или в один, в зависимости от внешнего вида кирпичной трубы на крыше. В последний ряд кирпичной кладки, можно вмонтировать сетку из металла. Если дымоход долго не использовать, то птицы могут вить в нем гнезда.
2. Защитный колпак закрепляется дюбелями.

Как рассчитать сечение трубы из кирпича

Работа дымовой трубы из кирпича, заключается в передвижении воздуха из топочной части, к наружному выходу. Дымоход создает тягу, которая появляется от перепада температуры и давления. Размер сечения нужно рассчитать исходя из мощности нагревательного элемента и топочной части. Дымоход должен быть гладким, чтобы ничего не препятствовало движению воздуха и не собиралась копоть. Иногда, для этого в дымоход встраивают гладкую жестяную трубу.

Внутренний диаметр будет зависеть от общей длинны дымохода и мощности котла (печи). На нормальную работу влияет и количество каналов внутри печи. Если труба будет слишком длинной и сечение дымохода слишком большим, то при малой мощности печи (котла) это приведет к её остыванию или снижению тяги. Часто возникает вопрос, какие трубы обеспечивают лучшую тягу? Тяга не зависит от того из какого материала изготовлены  трубы — стальные или кирпичные.

Для камина с открытым окном растопки, соотношение сечения дымохода и окна будет 1 к 10 (сечении трубы на площадь окна растопки). Это применимо ко всем формам трубы.

В печке с закрытой системой соотношение сечения будет 1 к 1,5

Схема расчета отверстия:

Высота в метрах	5	6	7	8	9	10	11
Сечение трубы	Соотношение сечения к площади окна растопки в %
Круг	11,2	10,2	10	9,5	9,1	8,7	8,9
Квадрат	12,4	11,6	11	10,5	10,1	9,7	9,4
Прямоугольник	13,2	12,3	11,7	11,2	10,6	10,2	9,8

Для примера: При размере окна топки 600 на 700 мм, общий размер составит 0,42 м. кв. Для квадратного сечения трубы, при высотке дымохода 6 метров, лучшим будет 11,6 процента. Теперь 0,42 умножаем на 0,116, получаем 0,0787 м. кв. Сечение для трубы нужно учитывать исходя из высоты трубы. Семиметровая труба в бане, высотой два метра, будет выглядеть не эстетично.

Переход с кирпича на сэндвич

У кирпичных дымоходов хорошая тяга и они служат долго. Однако кирпичная кладка трубы может разрушатся, особенно под действием внешней среды. Разрушенный слой может препятствовать выходу продуктов сгорания и уменьшать тягу. Для монтажа новой трубы, можно поставить переход с кирпичной трубы на сэндвич.

Для состыковки используют переходник квадратной формы у основания, и цилиндрический, с другой стороны. Внутри переходника расположен слой базальтовой ваты.

При переходе из сэндвич-панелей на кирпич, нужно использовать два переходника. Один над кирпичным дымоходом, второй на чердаке.

Расстояние от сэндвич-трубы до сгораемой конструкции дома заполняют несгораемым материалом, около 400 мм.

Для заделки швов в конструкции используют огнеупорные герметики.

При переходе с квадратной трубы на круглую, нельзя уменьшать сечение трубы и делать дополнительные выступы, чтобы не нарушить тягу.

Облицовка печи и ствола дымохода керамической плиткой

Новые печи обычно имеют красивый внешний вид. Однако некоторые предпочитают отделывать её плиткой. Это не только красиво, но и увеличит срок эксплуатации, особенно в бане, где повышенная влажность воздуха. Как класть плитку своими руками? (уж если вы поняли, как сложить кирпичи для дымохода, то с этим вы справитесь). Главное- правильно выбрать плиточный клей и материал для облицовки.

Как выложить плитку, чтобы она не отклеилась? При облицовке обычной керамической плиткой, существует большая возможность её отклеивания или растрескивания. Лучшим материалом будет клинкер, терракота, керамогранит.

Терракота обладает большей прочностью. Её делают под прессованием.

Клинкерная и керамогранитная плитка обладает повышенной ударопрочностью, толщиной и высокой огнеупорностью.

Поверхность дымохода тщательно очищают от грязи и увлажняют. Сверху, с помощью дюбелей, натягивают металлическую сетку. Сетка улучшает сцепление штукатурки с кирпичной кладкой.

Штукатурят раствором из цемента и глины. Соотношение глины к цементу 3 к 1 и 0,2 части песка. После оштукатуривания протапливают печь. После, можно клеить плитку.

Плитку клеят на термостойкий клей, используя маяки и крестики для выравнивания рядов. Для затирки швов используют тот же клей.

Если приложить усилие и терпение, то можно справится с возведением дымохода своими руками, сэкономив на приглашении специалистов.

В дополнение к нашей статье смотрите видео:

Источник: https://kirpichguru.ru/pechi-i-kaminy/pechnaya-truba-na-kryshe-iz-kirpicha.html

Проход дымохода через кровлю

Отопительные агрегаты, работающие на твердом, газовом или жидком топливе, оборудуются дымовым каналом для отвода продуктов сгорания. К функциональности и безопасности дымоходов предъявляются повышенные требования, поскольку из-за использования некачественных материалов для их монтажа или нарушения технологии и норм СНиП может разрушиться сама конструкция, возникнуть пожар. Особенно внимательно следует обустраивать проход через крышу для дымохода, чтобы обеспечить гидроизоляцию и пожаробезопасность узла. Рассмотрим, как правильно выполнять проходку дымового канала через кровельную систему.

Проход дымового канала

Последствия некачественного монтажа

Узел прохода должен быть надежно защищен от проникновения влаги, поэтому большое значение имеет соблюдение технологии монтажных работ, применение надежных и долговечных материалов. Плохая гидроизоляция труб, выводимых через крышу:

• Приводит к разрушению кладки дымохода из кирпича из-за ослабления раствора, в результате чего дымовые газы могут проникнуть в чердачное помещение. Также возрастает пожароопасность.
• Провоцирует проникновение влаги внутрь дымоходного канала из кирпича и возникновение грибка в теплый сезон.
• Способствует переувлажнению и повреждению гидроизоляционного ковра и пароизоляционной мембраны.
• Увеличивает теплопотери здания (соответственно, возрастают расходы на топливо).
• Нарушает циркуляцию воздуха в помещении под крышей, это ведет к повышению уровня влажности и провоцирует загнивание деревянных конструкций. В сложных случаях это приводит к необходимости капитального ремонта стропильной системы дома.
• Вызывает образование наледей, провоцирующих расширение трещин и разрушение кровельного покрытия рядом с дымоходной трубой.

Размещение и высота дымовой трубы

Чтобы обеспечить оптимальную силу тяги для рационального сжигания топлива, общая длина дымового канала должна составлять от 5 до 10 метров. Также имеет значение высота расположения верхнего края дымохода относительно конька крыши или стены более высокого здания, расположенного в непосредственной близости.

Правила расположения труб на крыше

Проектируя проход трубы дымохода через кровлю, следует руководствоваться действующими правилами и нормативами, требованиями противопожарной безопасности. Следует принять во внимание, следующее:

• Рекомендованное место обустройства дымохода – на расстоянии не более полутора метров от самой высокой точки кровли (конька). При этом верхний срез трубы должен располагаться выше конька не менее чем на 50 см.
• Если труба отстоит от конька на 1,5–3 метра, ее верхняя часть может располагаться на уровне конька. При удалении дымохода более чем на три метра, его высота над крышей рассчитывается в зависимости от высоты конька. Верхний срез конька должен приходиться на воображаемую линию, прочерченную от конька под углом 10° относительно горизонтальной прямой, проходящей через ту же точку.
• Место прохождения дымоходной трубы через крышу должно располагаться между стропилами на расстоянии не менее 25–30 см от деревянных элементов кровельной системы. В случае удаления части стропила монтируется специальная конструкция, чтобы каркас крыши выдерживал эксплуатационные нагрузки.
• Между трубой дымохода и краями кровельного покрытия, неустойчивого к возгоранию (мягкая кровля, рубероид) следует оставить зазор 13–25 см, если кровля выполнена из листового металла, натуральной или цементно-песчаной черепицы, шифера, это расстояние можно уменьшить до минимума.

Труба в районе ендовы

Не рекомендуется устанавливать дымоходную трубу в месте, где расположена ендова сложной крыши. По ней стекают осадки, которые стекаются сюда с двух скатов, кроме того, снеговые массы будут скапливаться у дымоходной трубы и таять. Повышенная нагрузка неизбежно приводит к разгерметизации стыков проходки и кровли, их придется регулярно проверять и ремонтировать.

Пожаробезопасность

Деревянная стропильная система и некоторые слои кровельного пирога (гидроизоляция, пароизоляция) не выдерживают нагрева и могут воспламениться либо оплавиться. Безопасность элементов системы, не отличающихся огнестойкостью, обеспечивается за счет монтажа специального короба по периметру отверстия в кровле.

Нарушение правил безопасности

Короб монтируют из деревянного бруска, он должен располагаться вровень с обрешеткой, с внешней стороны крыши.

По периметру короба с внешней стороны закрепляются края парогидроизоляции – ковра из рубероида или иного гидроизоляционного материала, а также края пароизоляционной мембраны со стороны помещения, если речь идет об утепленной кровле.

В обоих случаях делают крестообразный надрез полотнища и подворачивают внутрь треугольные фрагменты материала. Для крепления используются гвозди с широкими шляпками или скобы, а герметик или клеевая лента позволяют добиться герметичности примыкания материалов по периметру деревянного короба.

Проход через крышу печной трубы предусматривает термоизоляцию дымохода базальтовой ватой или другими негорючими материалами. По возможности между слоем утеплителя и самим дымоходом оставляют воздушный зазор шириной 5–7 см.

Изоляция короба базальтовой ватой

Если монтаж дымохода предусматривает использование специального элемента – проходки, при его выборе в первую очередь убедитесь, что элемент выполнен из материала, устойчивого к температурным перепадам.

Обратите внимание: запрещается использовать материалы, не рассчитанные на нагрев до высоких температур, например, трубы и кровельные проходки для вентиляционных каналов.

Труба прямоугольного или квадратного сечения

Кирпичный дымоход классической печи обычно имеет прямоугольное или квадратное сечение, так как это самая простая форма для монтажа. Аналогично выглядит и внешний кожух керамического печного дымохода.

В стандартном исполнении дымоходный канал располагается строго вертикально, но на перекрытии чердака можно обустроить горизонтальный участок небольшой длины, чтобы скорректировать место выхода дымохода на крышу.

В кровельном пироге вырезается отверстие и монтируется деревянная конструкция, о которой говорилось выше. После того, как кладка трубопровода, проходящего сквозь кровлю, завершена, необходимо обеспечить надежную защиту проходного узла от атмосферных осадков.

Изнутри, со стороны чердачного помещения, крепится стальной лист для оформления места проходки (отверстие в нем вырезается под размер трубы, лист надевается на дымоход заранее). Защитно-декоративная пластина крепится к краям опорного короба при помощи саморезов, стык по периметру трубы заполняют огнестойким герметиком.

Короб изнутри обкладывается листами асбеста либо зазор между ним и трубой заполняется базальтовой ватой.

Труба прямоугольного сечения

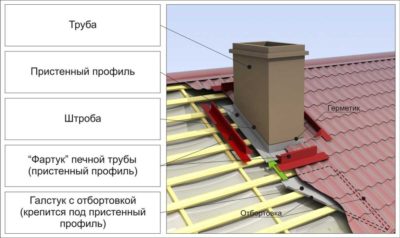

С внешней стороны на кирпичную трубу заводят края гидроизоляции, в которой предварительно был выполнен крестообразный надрез. Каждый из получившихся треугольников срезают таким образом, чтобы нахлест на стенку дымохода составил 10–12 см. Гидроизоляцию приклеивают к кирпичу при помощи специального материала – эластичной металлизированной ленты с клеящим слоем.

Затем монтируется внутренний фартук. Конструкция состоит из четырех планок, выполненных из оцинкованной стали. Верхний загнутый край каждой планки заводится в штрабу, выполненную по кирпичу, а не в кладочный шов. По углам планки стыкуются с заходом друг на друга в 15 мм. Все примыкания обрабатываются жаростойким герметиком. На боковых планках должны быть предусмотрены бортики, которые направят поток воды вниз. Под нижнюю планку заводится металлический лист с бортиками – галстук, который обеспечивает отвод воды к нижнему краю кровли или в ближнюю ендову.

Чтобы декоративно оформить выведенный дымоход через крышу, устанавливают внешний фартук из оцинкованного листового металла. Материал может быть окрашен в цвет кровли. Способ крепления тот же, что и у внутренней конструкции, но можно обойтись без штрабы, обработав стык термостойким герметиком для наружных работ. Края фартука, уложенные поверх кровельного покрытия, крепятся оцинкованными саморезами.

Трубы круглого сечения

В отличие от кирпичных дымовых каналов, организовывать выход круглой трубы через потолок и кровлю нужно с применением специальной разделки, приспособлений, герметизирующих отверстие.

Труба круглого сечения

Круглое сечение имеют следующие виды труб для печки, камина или котла:

• асбестовые (выходят из применения из-за низкой устойчивости к перегреву и не экологичности материала);
• стальные коаксиальные (по внутренней трубе обеспечивается выведение дымовых газов, по внешнему кольцу – приток воздуха в топку закрытого типа);
• сэндвич-трубы (между внутренней трубой и внешним кожухом уложен теплоизолятор);
• одностенные металлические трубы.

Обратите внимание! Если к отопительному агрегату подсоединена стальная труба с одной стенкой, которая отдает максимум тепла отходящих газов воздуху в помещениях или водяной рубашке для радиаторного отопления, в местах прохождения через перекрытия и кровлю, а также над крышей, рекомендуется использовать сэндвич либо сделать термоизоляцию и кожух трубы самостоятельно.

Выводиться через кровлю круглая труба должна следующим образом: после обустройства короба с соблюдением противопожарных расстояний, со стороны чердака закрепляется металлический лист, в котором предварительно вырезается отверстие под трубу. Либо монтируется готовый элемент – металлический лист с патрубком требуемого диаметра.

Устройство вывода круглого дымохода через кровлю также требует использования кровельной проходки для надежной гидроизоляции узла с внешней стороны. Производители предлагают различные решения. При выборе следует учитывать угол наклона скатной крыши, рельеф кровельного покрытия.

Эластичные проходки

Чтобы вывести дымоход через кровлю скатной крыши, удобно использовать эластичную проходку, которая состоит из плоского фланца квадратной или круглой формы и конусообразной ступенчатой манжеты. Фланец изготавливается из эластичного материала со свинцом или алюминием. Пластичность металла позволяет плотно подогнать основание проходки даже к покрытию, имеющему сложный рельеф – металлочерепице или профнастилу.

Эластичная проходка

Металлическая часть проходки выполнена как единое целое с эластичной муфтой, благодаря чему обеспечивается герметичность конструкции. Муфту делают из силикона или атмосферостойкой резины EPDM. Промаркированные ступеньки конусообразной муфты позволяют отрезать верхнюю часть на нужном уровне, чтобы эластичный элемент плотно обхватил дымоходную трубу определенного диаметра.

Планируя установку эластичной проходки, необходимо определиться с выбором варианта. Это может быть переход:

• для плоских кровель и крыш с углом наклона до 25°;
• для скатных кровель с углом наклона свыше 25°;
• универсальный, для кровель любого вида.

В первых двух случаях подвижность эластичной манжеты относительно фланца ограничена. В первом варианте основание располагается относительно муфты под прямым углом, во втором – под наклоном около 20°.

Эластичные проходки можно устанавливать на кровлях с покрытием из любого материала. Изделия характеризуются:

• стойкостью к атмосферным воздействиям;
• устойчивостью к ультрафиолету и агрессивным средам;
• гибкостью (не требуется подбирать элемент в точном соответствии с углом наклона ската);
• плотным прилеганием к кровле, что обеспечивает надежную герметизацию узла;
• эстетичным внешним видом и широкой цветовой гаммой.

Выполнять монтаж эластичной проходки можно самостоятельно. После того, как закончен основной этап работ – труба выведена через кровлю, промежуток между дымоходом и коробом заполнен негорючим теплоизолятором, необходимо срезать верхнюю часть конуса проходки по отметке, соответствующей диаметру дымохода.

Самостоятельный монтаж проходки

Эластичный элемент плотно натягивается на трубу, его верхний край отворачивается, обрабатывается атмосферостойким герметиком и заворачивается обратно. Также можно дополнительно использовать хомут, герметизирующий стык.

Фланец при помощи деревянного молотка деформируется с таким расчетом, чтобы металлическая часть полотно прилегла к покрытию независимо от его рельефа. Дополнительно основание проходки промазывают герметиком. Крепление фланца к кровле должно выполняться при помощи саморезов или заклепок.

Жесткие проходки

Выведение дымохода через крышу можно осуществить, используя готовую проходку из листовой оцинкованной стали. Ее особенность – патрубок жестко закреплен относительно основания под определенным углом. Поэтому важен правильный выбор элемента – он должен соответствовать углу наклона ската.

Модели металлических проходок различаются по конструкции и принципу монтажа:

1. Неразъемный элемент с патрубком, в который снизу впаивается верхняя часть дымоходной трубы, а затем сверху надевается оголовок дымохода.
2. Разъемная проходка – верхняя часть надевается на трубу, край патрубка обрабатывается герметиком и фиксируется на дымоходе хомутом.

Жесткая проходка

В обоих случаях фланец крепится к кровельному покрытию с помощью герметика и саморезов. Так как фланец жесткий, металлические проходки позволяют выводить трубу только на крышах с ровным покрытием – с мягкой битумной или фальцевой металлической кровлей.

Правильно подобрав элементы для герметизации проходного узла и соблюдая технологию работ, можно самостоятельно провести дымовую трубу через крышу.

по теме:

Источник: https://ProfiTeplo.com/dymohod/145-prohod-cherez-kryshu.html

Как правильно сделать проход трубы через крышу, в том числе этапы проведения работ

В постройках с печным отоплением, таких как частный дом, баня и другие, требуется сооружение дымовой трубы и организация её вывода наружу. Обустраивая проход трубы через крышу, необходимо соблюдать определённые нормы, чтобы обеспечить безопасность и сохранить защитные свойства кровли.

Проход дымохода через кровлю

Дымоход предназначен для вывода продуктов сгорания топлива (угля, газа, дров, торфа) и образования печной тяги. Способ вывода трубы через кровлю определяется на этапе проектирования. Главным условием при этом является обеспечение пожаробезопасности крыши, особенно на её стыке с трубой, а также защита стыка от попадания в него атмосферной влаги и накапливания конденсата. Высота трубы назначается нормами СНиП и зависит от расстояния, на котором она находится от конька крыши:

• если расстояние от центра трубы до конька не более 1500 мм, то высота трубы над коньком должна составлять не менее, чем 500 мм;
• при расстоянии между центром дымохода и коньком крыши от 1500 до 3000 мм высота трубы совпадает с высотой конька;
• если расстояние превышает 3000 мм, высота дымовой трубы должна быть не ниже, чем линия, проведённая от конька под углом 10°.

Подробнее о расчёте высоты дымохода, читайте в нашей статье — Как самостоятельно рассчитать высоту дымохода.

Высота дымоходной трубы определяется нормами СНиП и зависит от расстояния до конька крыши

Чем меньше расстояние от трубы до конька, тем больше должна быть высота трубы.

Этот элемент может располагаться в разных местах крыши. Одним из предпочитаемых кровельщиками вариантов считается прохождение дымовой трубы прямо через конёк. Этот способ отличается самым лёгким монтажом и позволяет избежать скопления снега над стенкой трубы. Недостатком такого расположения является понижение прочности стропильной системы, в которой коньковая балка или отсутствует, или распиливается и закрепляется двумя опорами по бокам выхода трубы, что не всегда возможно реализовать.

Вывод дымохода через конёк отличается простым монтажом, но может нарушить прочность стропильной системы

Чаще всего трубу располагают поблизости от конька. Так дымоход меньше всего подвергается действию холода, а следовательно, скоплению внутри конденсата. Недостатком такого расположения станет то, что чем ближе к коньку будет находиться труба, тем высота её должна быть больше, а значит, возведение потребует дополнительных средств.

Вывод дымохода на небольшом расстоянии от конька — самый распространённый и удобный вариант

Не рекомендуется проводить дымоход через ендову, так как в этих местах может накапливаться снег, что приведёт к нарушению гидроизоляции и возникновению протечек. Кроме того, на стыке скатов сложно организовать короб дымовой трубы. Не стоит располагать дымоход и в нижней части ската — он может быть повреждён сходящим с крыши снегом.

Материал, из которого сделана труба, также влияет на организацию системы её вывода. Обычно трубы изготавливаются из металла, асбестоцемента или огнеупорного кирпича, но иногда встречаются и керамические. Способы их гидроизоляции будут различными. Кроме того, каждый вид топлива имеет определённую температуру сгорания, и это тоже необходимо учесть при сооружении дымохода.

В зависимости от формы дымоходной трубы отверстие для вывода может быть квадратным, круглым, овальным или прямоугольным. Чтобы оградить покрытие кровли от действия повышенных температур и защитить её от возгорания, вокруг дымохода устраивают короб. Происходит это следующим образом:

1. Справа и слева от трубы устанавливаются дополнительные стропила.
2. Внизу и вверху укладываются горизонтальные балки на таком же расстоянии и подобного сечения. Расстояние между балками короба и стенками трубы определяется СНиП и составляет 140–250 мм.
3. Внутри короб заполняется негорючим утепляющим материалом, например, каменной или базальтовой ватой. Стекловолокно при этом использовать не рекомендуется ввиду его лёгкой воспламеняемости.

Пространство короба не стоит заполнять стекловолокном — оно может воспламениться под действием высоких температур

Необходимо учесть, что сооружение короба может нарушить вентиляцию подкровельного пространства, поэтому можно установить дополнительные вентиляционные системы.

Особенности вывода дымохода через разные типы кровли

Обустраивая проход дымоходной трубы, нужно уделить внимание защите от атмосферных осадков, которые будут стекать по трубе и крыше. Чтобы влагоизолировать соединение трубы и кровли, вокруг дымохода устраивают защитный фартук. Эта технология сходна для крыш с различным покрытием.

Металлочерепичное покрытие

Металлочерепица — популярный кровельный материал, представляющий собой тонкие стальные, алюминиевые или медные листы, покрытые защитным слоем.

Вывод квадратной или прямоугольной трубы

Если труба сделана из кирпича и имеет в сечении квадрат или прямоугольник, для её проведения через металлочерепичную крышу можно применять материалы, входящие в комплект с покрытием. Так как кирпичные дымоходы могут иметь нестандартные размеры, перед выводом часть листов покрытия снимается или вырезается отверстие большей площади.

Для гидроизоляции стыка используются специальные эластичные ленты с клеящим слоем, нанесённым на одну из сторон. Один край ленты клеится на основание трубы, другой — на кровельную обрешётку. Сверху край фиксируется металлической планкой, которая прикрепляется термоустойчивыми дюбелями к стенке трубы. Все стыки промазываются герметиком.

Чтобы уменьшить вероятность затекания воды по стенке дымохода, можно сделать под планку углубление — штробу

Фартук для квадратной или прямоугольной трубы возможно сделать и своими руками. Его изготавливают из гладкого металлического листа такого же цвета, что и основное покрытие. Верхний край фартука заправляется под ряд металлочерепицы, расположенный выше, чтобы стекающая сверху вода не попадала под него. Если труба располагается вблизи от конька, край фартука можно заправить под конёк или перегнуть на другую сторону. Для защиты проходного отверстия от осадков под фартуком устанавливают галстук.

Вывод дымовой трубы лучше организовывать до укладки металлочерепичного покрытия.

Проведение трубы круглого сечения

При выводе дымохода круглого сечения или сендвич-трубы через металлочерепичную кровлю чаще всего используются кровельные проходки, соединённые с колпаком, через который проводится труба. В покрытии прорезается аккуратное круглое отверстие по размеру дымохода, на трубу надевается универсальный стакан или мастер-флеш, стыки герметизируются.

Для герметизации стыка круглой трубы и кровли используют специальные проходки

Кровля из профнастила

Профилированный лист является одним из самых распространённых кровельных материалов. Но и в нём может возникнуть протечка, если неправильно обустроить выход дымовой трубы. Дымоход при таком виде покрытия лучше располагать вертикально. Отверстие в кровле прорезается болгаркой, при этом необходимо следить, чтобы срезанный край профнастила был без зазубрин.

Проведение прямоугольной трубы

Если необходимо организовать проход для прямоугольной или квадратной трубы, фартук можно изготовить из оцинкованного листа.

1. Из металла вырезают 4 планки, которые будут размещаться спереди, сзади и по бокам трубы.
2. Лист оцинкованной стали укладывается от нижнего края дымохода до карниза. Этот элемент называется галстуком и впоследствии закрывается кровельным материалом.
3. Планки плотно приставляются к трубе, нижняя их часть закрепляется к обрешётке, а верхняя — заводится на дымоход.
4. В стенке трубы делается штраба, в которую вставляется загнутый край планки. Вначале устанавливается нижняя планка, затем — обе боковые и верхняя. Листы подгибаются один под другой.
5. Перед укладкой профнастила место прохода дымовой трубы нужно гидроизолировать. Можно использовать обычную гидроизоляционную плёнку, которая разрезается «конвертом» и приклеивается к трубе, но оптимальнее применить самоклеящуюся гидроизоляционную ленту.

Верхняя планка примыкания к трубе заливается герметиком

Вывод круглой трубы

При выводе трубы круглого сечения через покрытие из профнастила используют рулонную битумную гидроизоляцию или фольгированную битумную ленту. На дымоход надевается кровельная проходка, которая наклеивается на обрешётку и уплотняется термостойким герметиком. Если проход изготовлен из резины, он может плавиться от нагрева трубы, поэтому под него необходимо закрепить хомут с термостойкой прокладкой.

Если использовать кровельный проход из термостойкой резины, можно избежать её плавления

Кровля из ондулина

Ондулин называют ещё «еврошифером». Особенность такого покрытия в том, что оно является горючим, и не обладает большой прочностью. Поэтому для прохода дымоходной трубы потребуется сделать отверстие в кровле большого размера и заполнить его огнестойким материалом, который будет препятствовать попаданию влаги.

Чтобы гидроизолировать стык дымохода и кровли, устанавливают металлическую крышную разделку с фартуком, края которой подводят под листы ондулина или используют эластичную ленту «Ондуфлеш». Такое покрытие требует устройства дополнительной вентиляции.

В кровле из ондулина потребуется сделать отверстие для вывода трубы большего диаметра и заполнить его огнестойким материалом

Как вывести трубу через мягкую кровлю

Мягкая кровля также является горючим материалом, поэтому между покрытием и дымоходом нужно оставлять зазор 13–25 мм. Гидроизоляция трубы осуществляется так же, как и при других покрытиях, только вместо эластичной ленты используют ендовый ковёр или заводят на трубу само покрытие — битумную черепицу или толь.

При гидроизоляции стыка трубы и мягкой кровли вместо эластичной ленты может использоваться само покрытие

Этапы проведения работ по выводу дымохода через крышу

Чтобы вывести дымовую трубу через готовую крышу, необходимы следующие действия:

1. Выбирается место прохода в кровле между стропилами и поперечной балкой.
2. Монтируется короб: из брусьев сооружаются стропила, параллельные стропильным ногам, и балки. Сечение брусьев для короба берётся равным сечению стропильных брусьев. Ширина сторон короба будет на 0,5 м больше, чем диаметр трубы.
3. В скате кровли вырезается отверстие. Для этого в четырёх углах короба изнутри, в местах соединения стропила и балки, просверливаются сквозные отверстия. После этого надрезаются слои кровельного пирога по внутреннему периметру короба и по диагонали.

   Отверстие для прохода трубы через кровлю должно находиться между стропилами и поперечной балкой

4. Кровельный материал отгибается наружу, а изоляция — внутрь. В подготовленное отверстие вставляется труба.

   Стороны короба должны быть равны диаметру трубы, увеличенному на 0,5 м

5. Труба закрепляется, со стороны крыши на неё надевается гидроизолирующий пояс.
6. Заделывается короб и заполняется термоизолирующим материалом.
7. Стык герметизируется, на трубу дымохода может быть установлена крышка.

   После установки фланца требуемую форму ему можно придать молотком

Вывод дымоходной трубы через крышу — ответственное дело, при котором обязательно строгое соблюдение технологии монтажа, чтобы не возникла опасность протечек и разрушения трубы. Проведение работ по выведению трубы включает в себя множество нюансов, учитывающих кровельное покрытие, материал и форму трубы, способы гидроизоляции. Поэтому следует заранее изучить все этапы работ и проконсультироваться со специалистом.

Источник: https://legkovmeste.ru/stroitelstvo-i-remont/kryisha/prohod-dyimohoda-cherez-krovlyu.html

Кладка кирпичной дымоходной трубы

В этой статье мы обратим внимание на сложные моменты кладки дымоходной печи из кирпича. Наша продукция (дымники, кожухи) защищает оголовок трубы от разрушения, но надёжно работает только тогда, когда сама труба выложена правильно.

Самым надежным дымоходом станет труба из красного обожженного и полнотелого глиняного кирпича, выложенная при помощи пористого и теплого известкового раствора. Швы такого дымохода дышат внутри, не запотевают, хорошо пропускают воздух, обеспечивая тем самым долгий срок службы кирпичной трубы.

Привычный многим цементно-песчаный раствор не годится для кладки дымоходных труб под кровлей. Он сравнительно легко трескается от перепадов температуры, не пропускает воздух и очень плотен. Из-за того что раствор запотевает, образуются потеки, которые при смешивании с сажей проникают сквозь швы печных стенок и портят побелку, а также издают неприятный запах. Вместо извести в раствор может добавляться глина. А вот оголовок трубы (над кровлей) часто выкладывают с помощью цемента и это правильно.

Эффективность трубы зависит от силы тяги, которая, в свою очередь, зависит от высоты дымохода.

Минимальная высота должна составлять 5 м. Чем ближе головка изделия расположена к коньку крыши, тем больше высота дымохода и тем меньше сама головка. Тяга в дымоходе создается потоками воздуха, идущими снизу вверх. Такое движение воздушных масс создает небольшое разрежение, и в стояке конструкции возникает тяга.

Схема кирпичного дымохода и основные термины

Выбор материала для кладки кирпичного дымохода

Важный момент при строительстве дымохода – выбор кирпича. На разных этапах возведения дымоотводящего канала можно использовать разные виды кирпича:

1. Красный полнотелый шматочный или керамический кирпич – хорошо обожженный. Материал имеет ровные края и четкую прямоугольную форму. При простукивании красного кирпича слышен характерный «металлический» звук. Этот тип кирпича рекомендован к кладке любого участка дымохода. Минимальный показатель марки – 200.
2. Кирпич розового цвета – недожженный. Во время стука по такому кирпичу раздается глухой звук. Обычно его применяют для кладки менее важных участков.
3. Темно-коричневый кирпич (пережженный) – оптимальный вариант для кладки фундамента дымохода.
4. Размер кирпича для обустройства дымохода – 25*12*6,5 см.

Важно! Пористый, облегченный и пустотелый кирпич запрещен к применению при возведении дымохода.

Кладка разных частей конструкции отмечается использованием рабочего раствора отличного по составу:

• область дымохода выше кровли выкладывается на цементно-песчаную смесь;
• кладка под кровлею осуществляется известковым или цементно-известковым раствором.

Устройство фундамента дымохода

Отдельный фундамент требуется только для труб, относящихся к группе коренных. Например, фундамент под дымовую трубу котельной.

Фундамент кладётся аналогично фундаменту под печь, теми же способами и с учётом таких же требований.

А собственно монтаж дымовой трубы котельной осуществляется согласно предварительно рассчитанной порядовке.

Кладка печной конструкции

Дымовой канал печи не может быть меньше 130х130 мм. Такое сечение дымохода соответствует печи, имеющей теплоотдачу до 3500 Вт. Для печей большей мощности сечение дымохода должно быть 260х260 мм. В зависимости от размера сечения дымового канала, кладку ведут несколькими способами:

1. «Четверик» – в 4 кирпича.
2. «Пятерик» – в 5 кирпичей.
3. «Шестерик» – в 6 кирпичей.

Перед тем как выкладывать дымоход из кирпича обустраивается насадная труба. Она возводится с обязательным соблюдением кирпичных перевязок. Насадная труба выкладывается прямо над камином или на печке в форме прямоугольника размером примерно в 4-6 кирпича. Внутри конструкции оставляется полость – дымовой колодец. Заканчивается насадная труба, не доходя пяти-шести рядов до перекрытия.

Вывод кирпичного дымохода над крышей

Кладка дымовой трубы из кирпича начинается с шейки печи (находится на перекрыше). Шейка не доводится до перекрытия чердачного на несколько рядов (2 – 4) . Здесь устанавливается задвижка. Далее проводится кладка с расширением.

Полученное утолщение на трубе именуется «распушкой» и выполняется на уровне нахождения перекрытия. От неё до кровли, через весь чердак (по высоте) проходит часть трубы, именуемая стояк. С внешней стороны крыши (кровли) имеется второе утолщение (выдра).

Для защиты от проникновения влаги внутрь чердачного помещения в том месте, где труба проходит через кровлю, делается гидроизоляция дымовой трубы на крыше.

Выдра на 100 мм от трубы нависает над поверхностью крыши по всему периметру трубы и отводит осадки на крышу.

Чуть выше внешней части крыши, над выдрой, идёт шейка трубы, площадь которой в плане равна площади стояка. На верхнем конце шейка расширяется. Здесь выполняется оголовок.

Над ним, в целях защиты трубы от попадания в неё влаги (дождь, снег и т.п.) и улучшения тяги ставится дымник (флюгарка).

Распушка и выдра – наиболее сложные в техническом плане элементы дымовой трубы. Они кладутся, удлиняясь от ряда к ряду на 60-70 мм по длине и ширине.

Распушку кладут, отступив от перекрыши на небольшое расстояние. Типовой вариант порядовки распушки:

Порядовка выдры (вариант):

Существуют варианты изготовления выдры из армированного железобетона и распушки со специальными заполнителями.

Но, если вами выполняется кладка дымовой трубы из кирпича, выбирать их советуем только в том случае, если вы имеете необходимый опыт работы.

Контроль вертикали производят по строительному отвесу. Кладка кирпича ведется со смещением швов (т. е. делается перевязка).

Основные критерии кладки

Дымоходная труба в установке практически не отличается от печной кладки. Отдельные затруднения вызывает монтаж в месте перехода через устройство уширения, расположенное выше кровли и чердачного перекрытия.

Главными требованиями кладки являются: плотное заполнение швов, вертикальность массива, гладкая поверхность дымоходных каналов.

Монтаж насадной трубы является продолжением кладки печи, потому что она стоит на перекрыше, и до места перехода через чердачное покрытие используется аналогичный печной кладке раствор. В месте, где труба переходит через потолок, устанавливается горизонтальная разделка, иными словами — уширение стенок, этот прием производится для обеспечения противопожарной безопасности. Одновременно с перевязкой швов производится монтаж трубы и разделки, внутренний канал делается с одним сечением, а наружная стена медленно расширяется — этот фактор достигается путем напуска наружной кладки в каждом ряду (на 4 см).

Между деревянными балками и разделкой необходимо устанавливать огнеустойчивую теплоизоляцию, к примеру — базальтовые маты. В пределах чердачного помещения монтаж стояка ведется по маячку, таким образом, над разделкой выкладывается 2-3 ряда дымоходной трубы. От площади крыши на один из углов опускается отвес, для этих целей в точку обрешетки крыши, из которой этот отвес опущен, вбивается гвоздь.

После чего к гвоздю привязывается капроновая нить, нижний конец этой нити также прикрепляется к забитому в угол гвоздю, который располагается в шве кладки дымовой трубы. По этому углу и ведется кладка, которая проверяется угольником либо промером диагоналей через 3-4 ряда. Кладка дымоходной трубы выше кровли представляет некоторые затруднения, в этом месте кладка производится на сложном глино-цементном растворе.

Типичные ошибки при возведении дымохода

В работе отопительного прибора могут быть сбои, связанные с дефектами, которые были допущены при кладке дымохода:

1. Плохой фундамент или основа
2. Неподходящий кирпич
3. Недостаточная высота трубы относительно крыши дома влияет на снижение тяги.
4. Некачественный раствор, применяемый при кладке, разрушается под воздействием различных температур – прочность и герметичность дымохода ухудшаются.
5. Неравномерность внутреннего канала провоцирует появление завихрений – на стенах откладывается сажа/копоть.
6. Допустимое отклонение по вертикали – 30°С на отрезке 2 м.

Защита оголовка трубы

Со временем кирпичная труба разрушается от перепадов температуры и осадков. Защитить, а иногда и восстановить её помогают наши изделия – дымник и чехол на трубу:

Основные функции дымника на трубу:

• Защита от попадания в трубу осадков и мусора
• Защита от птиц (они могут устроить в трубе гнездо)
• Усиление тяги
• Защиты дымоходной трубы от разрушения.

К тому же дымник на крыше это просто красиво – составляя с кровлей единое целое, дымник придаёт трубе законченный вид.

Заказать дымник или защитный кожух на трубу можно отправив эскиз на info@eurogib.ru

Источник: https://eurogib.ru/news/read/articles/kladka_kirpichnoy_dymokhodnoy_truby/

Труба на крыше – расчет основных параметров, проектирование конструкции и применение оптимальных материалов (110 фото)

Если попросить любого человека нарисовать дом, то он обязательно нарисует трубу с дымом на крыше этого домика. Еще на уровне детского сада закладывается именно такой образ дома. В дальнейшем приходит осознание, что не всегда на крыше располагают печные трубы, из которых идет дым. Помимо них, на крыше находятся вентиляционные отверстия, обустроенные в виде труб.

Собственникам частных домов следует разобраться, как сооружена труба на крыше их дома, чтобы предотвратить сбои в ее функциональном назначении.

Как правильно вывести трубу на крышу

Если при строительстве или ремонте необходимо вывести печную трубу на крышу, заранее нужно ознакомиться с некоторыми советами по данной теме.

Первыми шагами, все следует тщательно спланировать: в каком месте расположить печь, как устроить колодцы и дымоход, рассчитать требуемую длину трубы выше крыши.

Определить место, где будет находиться труба. По принципу трубу лучше расположить там, где она больше будет попадать под порывы ветра. Это спровоцирует более мощную тягу в топке. Трубу дымохода, соответственно, устраивают в середине крыши, возле конька. Чем дальше труба находиться от конька, тем выше она над коньком.

Нужно подобающим образом обеспечить герметичность и изолированность трубы на крыше. Если дымоход выполнен из металла, он может нагреваться при топке печи, поэтому предпочтение стоит отдать кирпичу.

Кирпич тоже греется, но слабее. И ему тоже будет нужна теплоизоляция в проеме на крыше. Этот проём требуется хорошо замазать или заделать, чтобы исключить попадания осадков и испарений.

Конечно, человеку без определенных навыков и опыта, самому сложно сделать трубу на крыше. Поэтому лучше найти профессионала в этом деле, ведь от этого зависит пожаробезопасность и теплота в доме.

Вентиляционные трубы на крыше

На крыше можно увидеть не только печные трубы, но и вентиляционные. Они бывают отличные по свойствам своим и изготавливаются из непохожих веществ.

Индивидуальные вентиляционные трубы содержат в себе набор положительных и отрицательных качеств. И перед тем, как отдать предпочтение определенному типу трубы для вентиляции, стоит изучить эти качества.

Существует ряд рекомендаций к схематическому сооружению труб:

• устойчивость к попаданию влаги;
• устойчивость к появлению коррозии.

Так же следует учитывать тот факт, что из-за невысокой температуре на улице, на поверхности трубы образуются капельки влаги и они могут нанести урон всему сооружению.

Существует ряд признаков, по коим подбирают трубу:

• подбирать стоит трубы не из массивного металла, они лучше будут пропускать воздушные массы;
• чтобы уменьшить сопротивляемость воздушных масс, металл подбирают без шероховатостей;
• постараться уменьшить число спаек, тогда возрастет прохождение воздушных масс;
• вентиляционные сооружения обязаны быть легкими, тогда не возникнет сложностей с их установкой и демонтажем.

Контур устанавливаемой трубы возможен в нескольких вариантов: прямоугольника, круга, квадрата. От контура так же идет функциональная зависимость. Наиболее распространены вентиляционные трубы с круглыми контурами: в них нет препятствий для циркуляции воздушных масс. При изготовлении вентиляционных труб чаще используют пластик или оцинкованную сталь.

В чем положительные качества данных материалов?

Трубы из оцинкованной стали дешевле других видов. У низ лучше защита от влаги и они более стойкие к появлению коррозии.

Помимо этого, трубы из оцинкованного металла довольно прочны. Отрицательным моментом является достаточно тяжелый вес данных сооружений.

Трубы из пластика встречаются гораздо чаще, чем оцинкованные. Они обладают большими положительными качествами: легкие по весу, дешевые, высокие показатели устойчивости к появлению коррозии, удобны и простые в установки.

Для того, чтобы установить вентиляционное сооружение из пластика не требуется специального опыта и сноровки. В домашних условиях каждый собственник жилья сможет выполнить данную операцию. Неоспоримым одним плюсом является ровная поверхность пластиковых труб. Что благоприятно отражается на функциональных задачах вентиляции.

Фото труб на крыше

Также рекомендуем посетить:

Источник: https://mojdominfo.ru/truba-na-kryshe/
